1 Técnicas y Herramientas de Computación
Módulo II Base de Datos Ing. Susana Herrero 2017 1

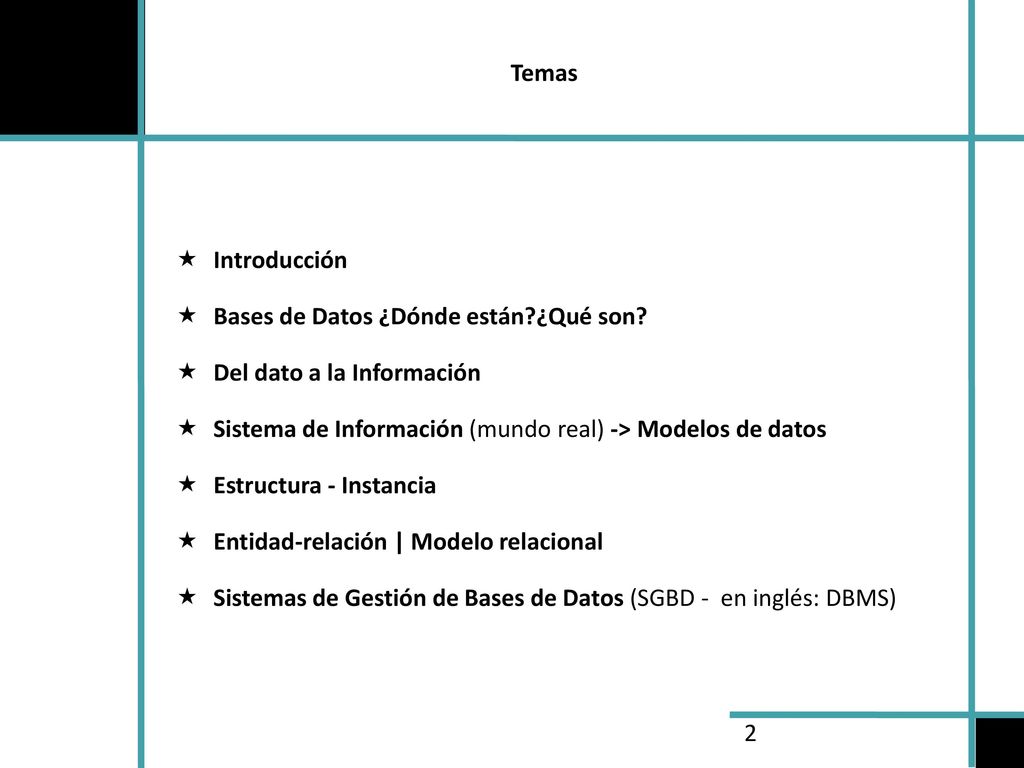

2 Temas Introducción Bases de Datos ¿Dónde están?¿Qué son? Del dato a la Información Sistema de Información (mundo real) -> Modelos de datos Estructura - Instancia Entidad-relación | Modelo relacional Sistemas de Gestión de Bases de Datos (SGBD - en inglés: DBMS) 2

3 Introducción El desempeño profesional de un ingeniero biomédico generalmente, en un ámbito multidisciplinario; y llegado el momento, será designado para tomar decisiones de tipo tecnológico, informático, etc. Implantar un sistema informático es oneroso ¿Porqué alguien tomaría la decisión de informatizar un sistema? ¿dinero? ¿muchos datos? ¿la inmediatez? Respaldo matemático En su vida profesional deberá interactuar con profesionales de la salud (bioquímicos, médicos, enfermeros, técnicos, psicólogos, etc.); con gerentes, directores, empresarios, etc. La informatización de un sistema, permite tomar decisiones muy precisas y acertadas. 3

4 Bases de Datos ¿Dónde están?
4

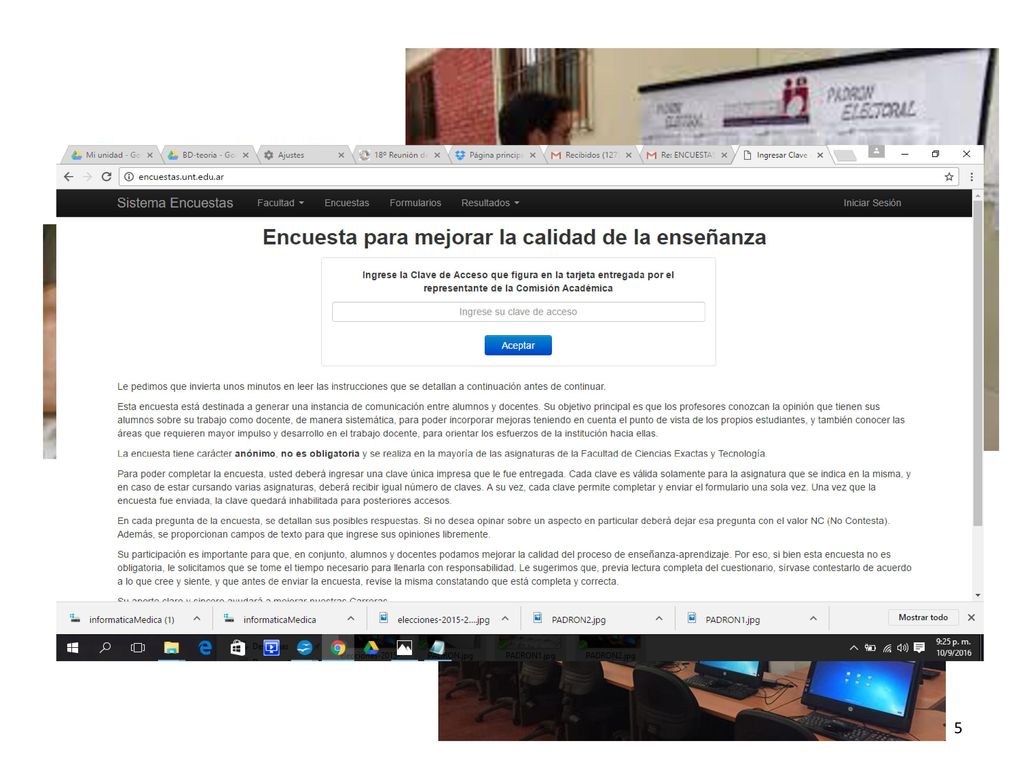

5 5

6 Del dato a la información
25 Fecha Producto Precio Unidad 12 set 2016 Pan francés 25 Kg --- -- docena Notar: No interesa el orden de las columnas No interesa el orden de las filas 6 6

7 Del mundo real al Modelo de Datos
Edgar Frank Codd científico informático inglés ( )) Teo Rogel tiene nueve años, va a la escuela Belgrano y se ha inscripto en un concurso de pintura ALUMNO Nombre Apellido Edad Escuela Disciplina Teo Rogel 9 Belgrano dibujo - - Dándole un poco más de contexto a este ejemplo, podríamos continuar diciendo que El Ministerio de Educación ha organizado un concurso a nivel nacional de diferentes disciplinas artísticas y pueden participar todas las escuelas primarias. Por lo tanto podríamos continuar diciendo que: Naoko y Keiko Saito tienen diez años, van a la escuela Normal y se han inscripto en canto. ALUMNO DNI Nombre Apellido Sexo F_de_Nac Id_Escuela Id_Disciplina Teo Rogel M 25/10/2004 00254 A Naoko Saito F 11/12/2003 00385 C Keiko 7

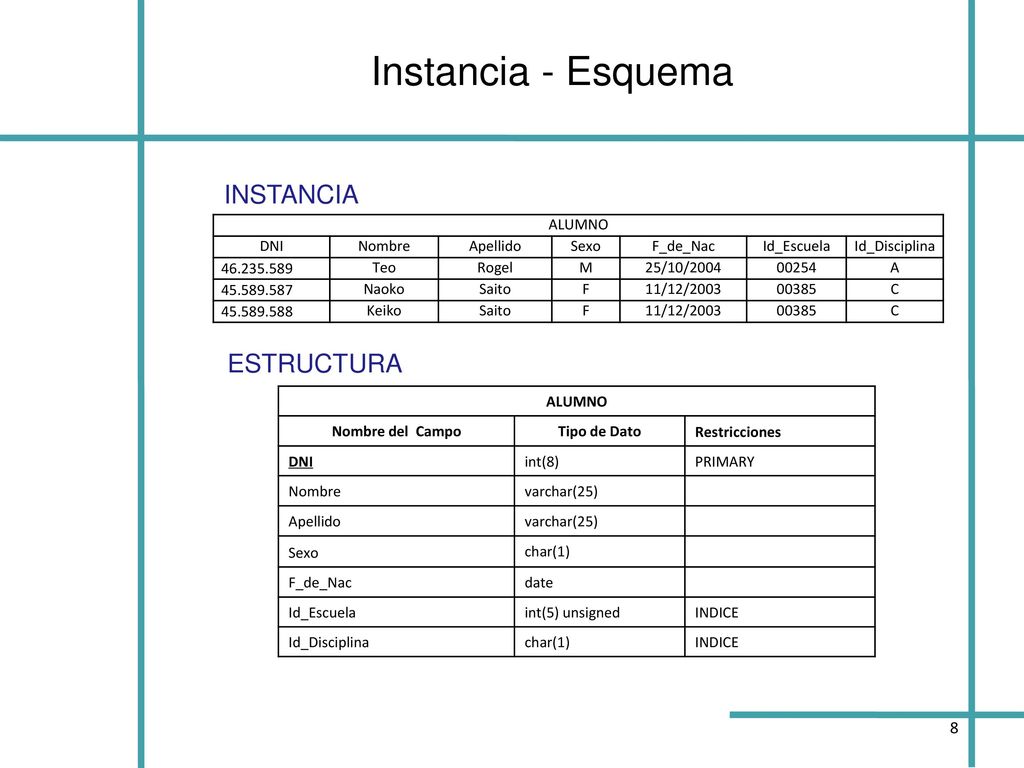

8 Instancia - Esquema INSTANCIA ESTRUCTURA
ALUMNO DNI Nombre Apellido Sexo F_de_Nac Id_Escuela Id_Disciplina Teo Rogel M 25/10/2004 00254 A Naoko Saito F 11/12/2003 00385 C Keiko ESTRUCTURA ALUMNO Nombre del Campo Tipo de Dato Restricciones DNI int(8) PRIMARY Nombre varchar(25) Apellido Sexo char(1) F_de_Nac date Id_Escuela int(5) unsigned INDICE Id_Disciplina El proceso de diseño serán inverso al mostrado. Primero es la etapa de diseño del esquema y luego, la carga de datos. El tipo de dato int(8) para DNI es objetable porque con estos números no se hacen operaciones matemáticas pero al ser Clave Primaria el sistema es más eficiente con los índices cuando de numérico. 8

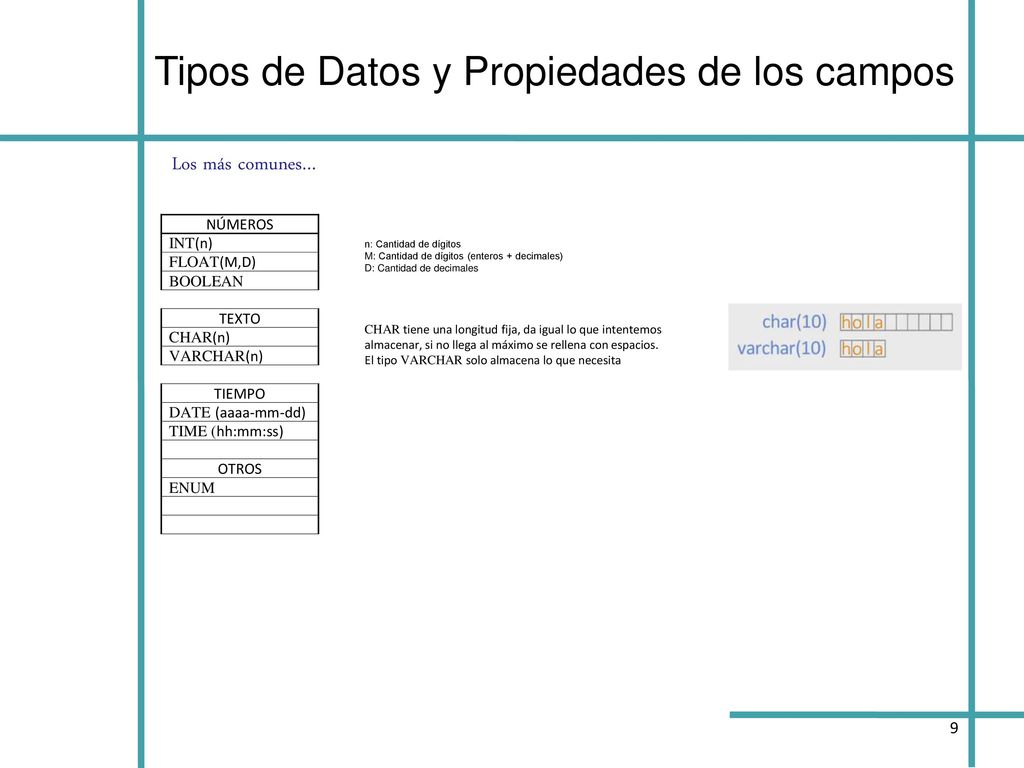

9 Tipos de Datos y Propiedades de los campos
Los más comunes… n: Cantidad de dígitos M: Cantidad de dígitos (enteros + decimales) D: Cantidad de decimales CHAR tiene una longitud fija, da igual lo que intentemos almacenar, si no llega al máximo se rellena con espacios. El tipo VARCHAR solo almacena lo que necesita NÚMEROS INT(n) FLOAT(M,D) BOOLEAN TEXTO CHAR(n) VARCHAR(n) TIEMPO DATE (aaaa-mm-dd) TIME (hh:mm:ss) OTROS ENUM 9

10 Definiciones BASE DE DATOS
Colección de información organizada de forma que un programa de ordenador pueda seleccionar rápidamente los fragmentos de datos que necesite. BASE DE DATOS RELACIONAL Conjunto de Entidades vinculadas en el que se incluyen algunas restricciones y/o permisividades. Base de Datos  Banco de datos Banco Nación es un Banco de dinero. Está perfectamente ordenado, se entrega, se recibe, etc. Establecimiento médico donde se conservan y almacenan órganos, tejidos o líquidos fisiológicos humanos para cubrir necesidades quirúrgicas, de investigación, etc. Banco de ojos, de sangre. SISTEMA DE GESTIÓN DE BASES DE DATOS Un Sistema de Gestión de Bases de Datos (SGBD) es un conjunto coordinado de programas, procedimientos, lenguajes, etc. Que suministra a los distintos tipos de usuarios los medios necesarios para describir y manipular los datos almacenados en la base, garantizando su seguridad. 10

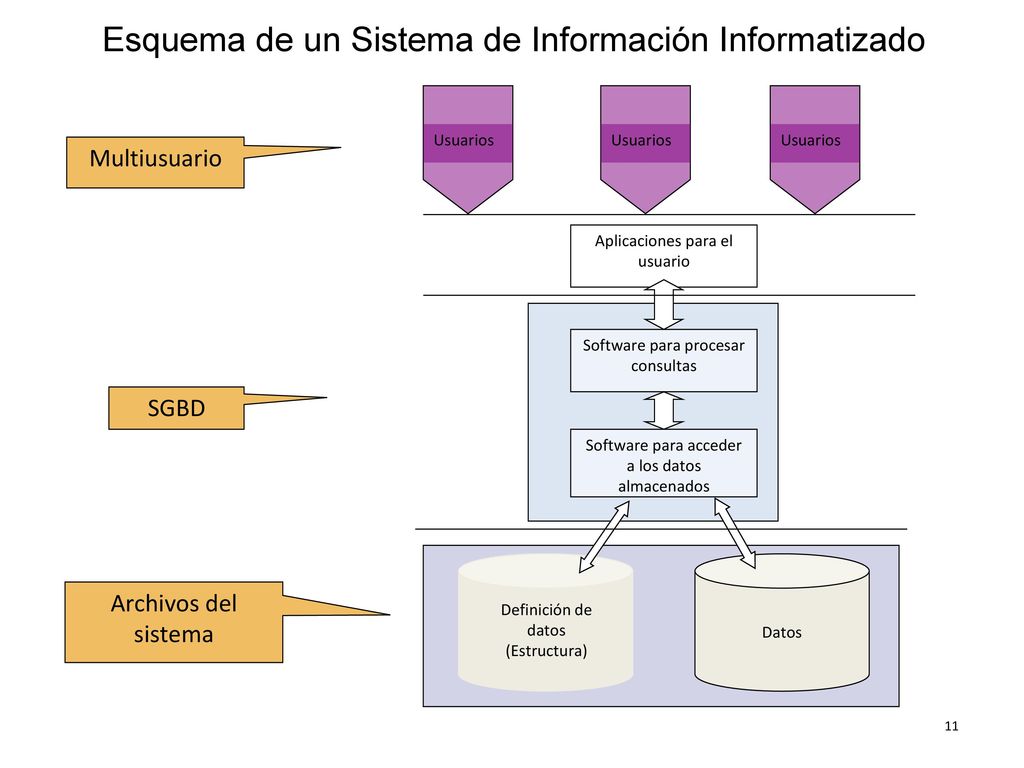

11 Esquema de un Sistema de Información Informatizado
Usuarios Usuarios Usuarios Multiusuario Aplicaciones para el usuario Software para procesar consultas Software para acceder a los datos almacenados Definición de datos (Estructura) Datos SGBD Archivos del sistema 11

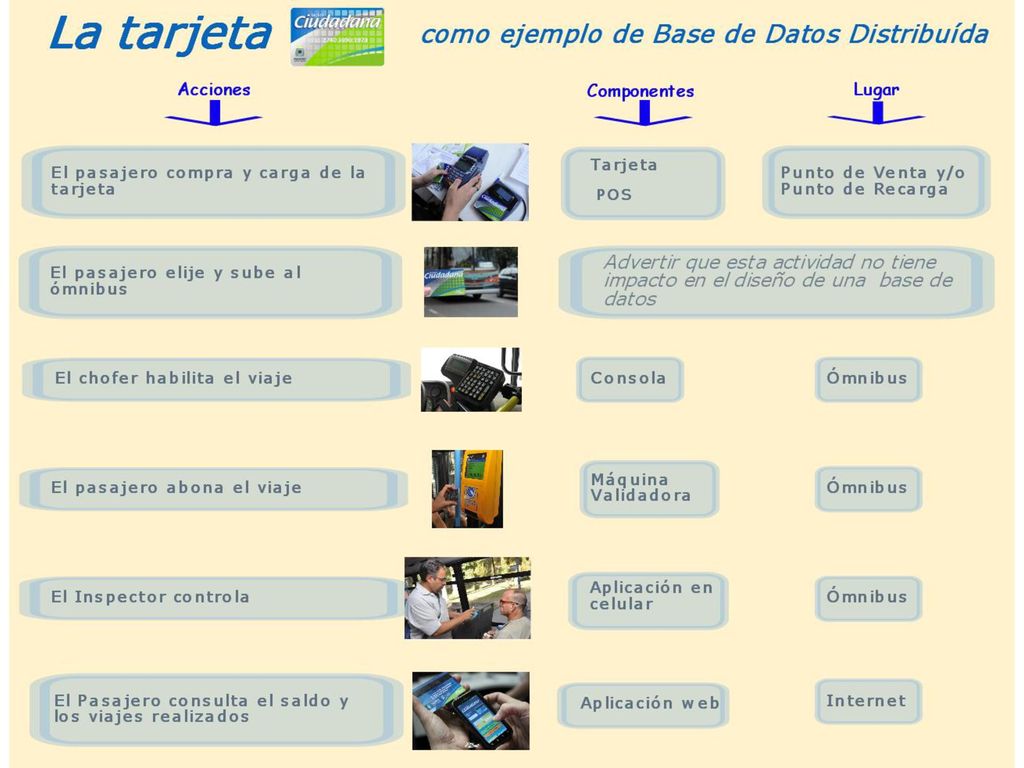

12 12

13 Consigna: Anotar las frases que hagan a las especificaciones de un SGBD.
Ayuda: Conteste a las frases “El sistema es capaz de …” , “El sistema está compuesto por…” Red Link Tarea La idea de este ejercicio es que lo hagan en la primera clase, donde tuvieron un pantallazo y lo repitan al finalizar el módulo. 13 13
