1 PRÁCTICA DE LABORATORIO # 1 Mediciones Fundamentales
TOPOGRAFÍA I CUJAE. FACULTAD DE INGENIERÍA CIVIL TOPOGRAFÍA I. TEMA II: MEDICIONES FUNDAMENTALES PRÁCTICA DE LABORATORIO # 1 Mediciones Fundamentales ING. ADISMELVYS RONDÓN ARIAS Laboratorio 1: Teodolito Y medida de ángulos SEPTIEMBRE DE 2010

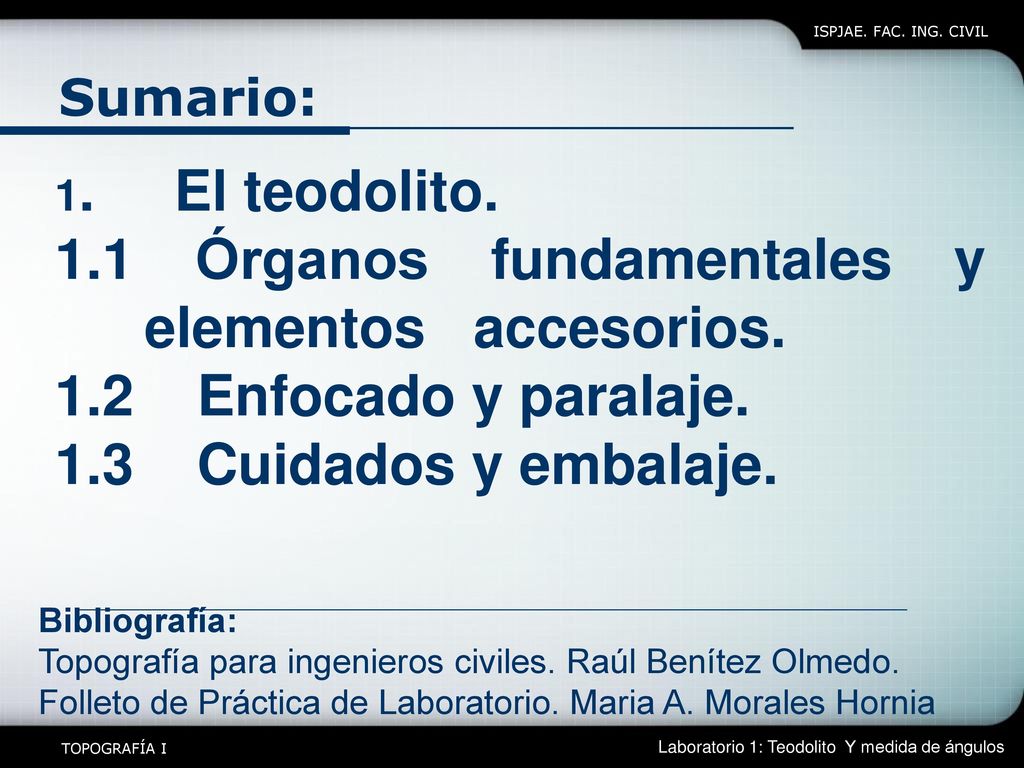

2 1.1 Órganos fundamentales y elementos accesorios.
ISPJAE. FAC. ING. CIVIL Sumario: El teodolito. 1.1 Órganos fundamentales y elementos accesorios. Enfocado y paralaje. Cuidados y embalaje. Bibliografía: Topografía para ingenieros civiles. Raúl Benítez Olmedo. Folleto de Práctica de Laboratorio. Maria A. Morales Hornia TOPOGRAFÍA I Laboratorio 1: Teodolito Y medida de ángulos

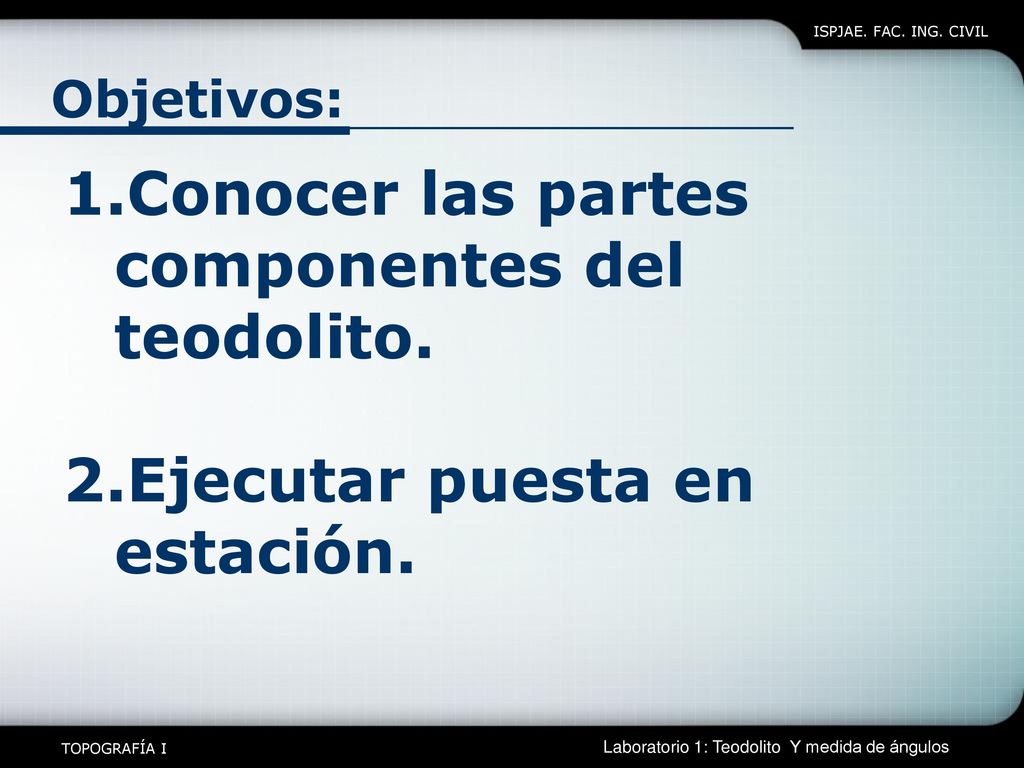

3 Conocer las partes componentes del teodolito.
ISPJAE. FAC. ING. CIVIL Objetivos: Conocer las partes componentes del teodolito. Ejecutar puesta en estación. TOPOGRAFÍA I Laboratorio 1: Teodolito Y medida de ángulos

4 Órganos fundamentales.
ISPJAE. FAC. ING. CIVIL Órganos fundamentales. Tornillos de fijación 1- Anteojos Tornillos de coincidencia 1. La Alidada. 2- Limbos 3- Niveles 2. La Plataforma nivelante. Tornillos nivelantes TOPOGRAFÍA I Laboratorio 1: Teodolito Y medida de ángulos

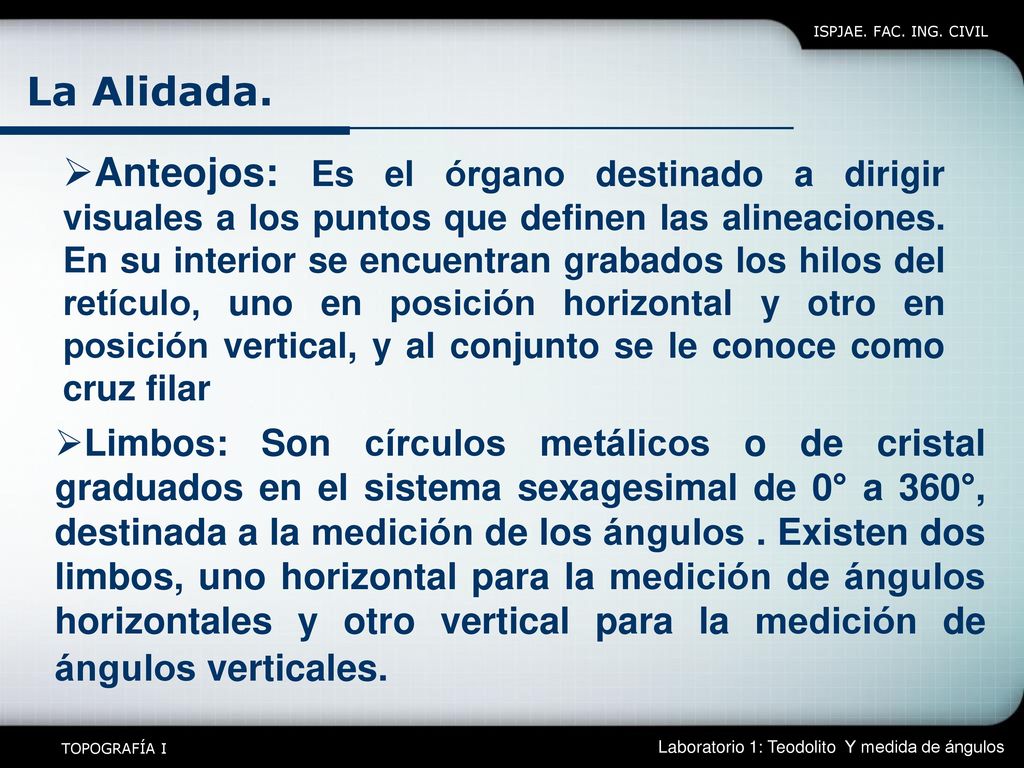

5 ISPJAE. FAC. ING. CIVIL La Alidada. Anteojos: Es el órgano destinado a dirigir visuales a los puntos que definen las alineaciones. En su interior se encuentran grabados los hilos del retículo, uno en posición horizontal y otro en posición vertical, y al conjunto se le conoce como cruz filar Limbos: Son círculos metálicos o de cristal graduados en el sistema sexagesimal de 0° a 360°, destinada a la medición de los ángulos . Existen dos limbos, uno horizontal para la medición de ángulos horizontales y otro vertical para la medición de ángulos verticales. TOPOGRAFÍA I Laboratorio 1: Teodolito Y medida de ángulos

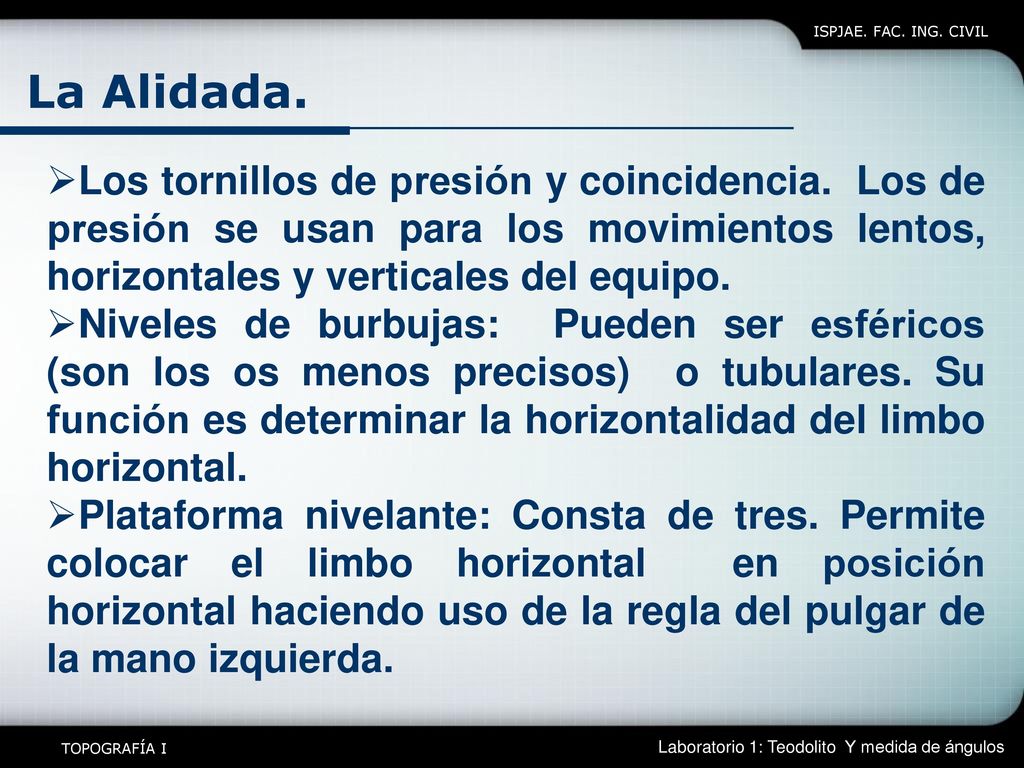

6 ISPJAE. FAC. ING. CIVIL La Alidada. Los tornillos de presión y coincidencia. Los de presión se usan para los movimientos lentos, horizontales y verticales del equipo. Niveles de burbujas: Pueden ser esféricos (son los os menos precisos) o tubulares. Su función es determinar la horizontalidad del limbo horizontal. Plataforma nivelante: Consta de tres. Permite colocar el limbo horizontal en posición horizontal haciendo uso de la regla del pulgar de la mano izquierda. TOPOGRAFÍA I Laboratorio 1: Teodolito Y medida de ángulos

7 Órganos fundamentales.
ISPJAE. FAC. ING. CIVIL Rosca para el enfoque de la imagen de las lecturas Rosca para el enfoque de la imagen de los hilos reticulares Mirillas Espejo Rosca para el enfoque de la imagen del objetivo Nivel tórico o tubular Nivel esférico Presilla de fijar y liberar el limbo horizontal TOPOGRAFÍA I Laboratorio 1: Teodolito Y medida de ángulos

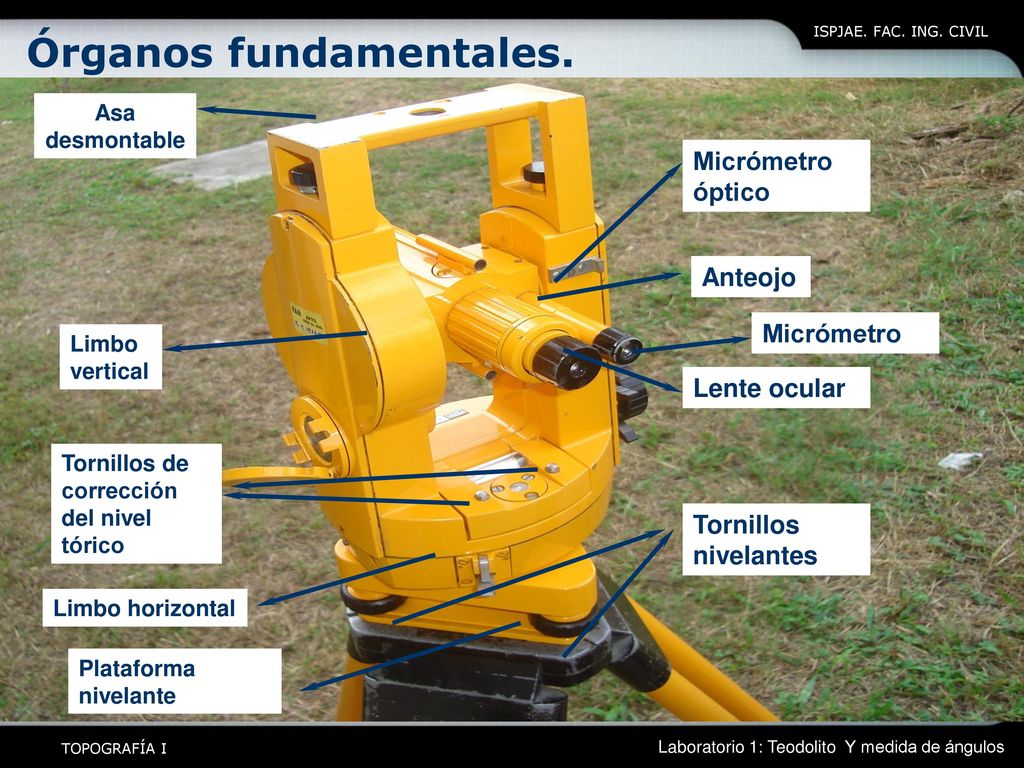

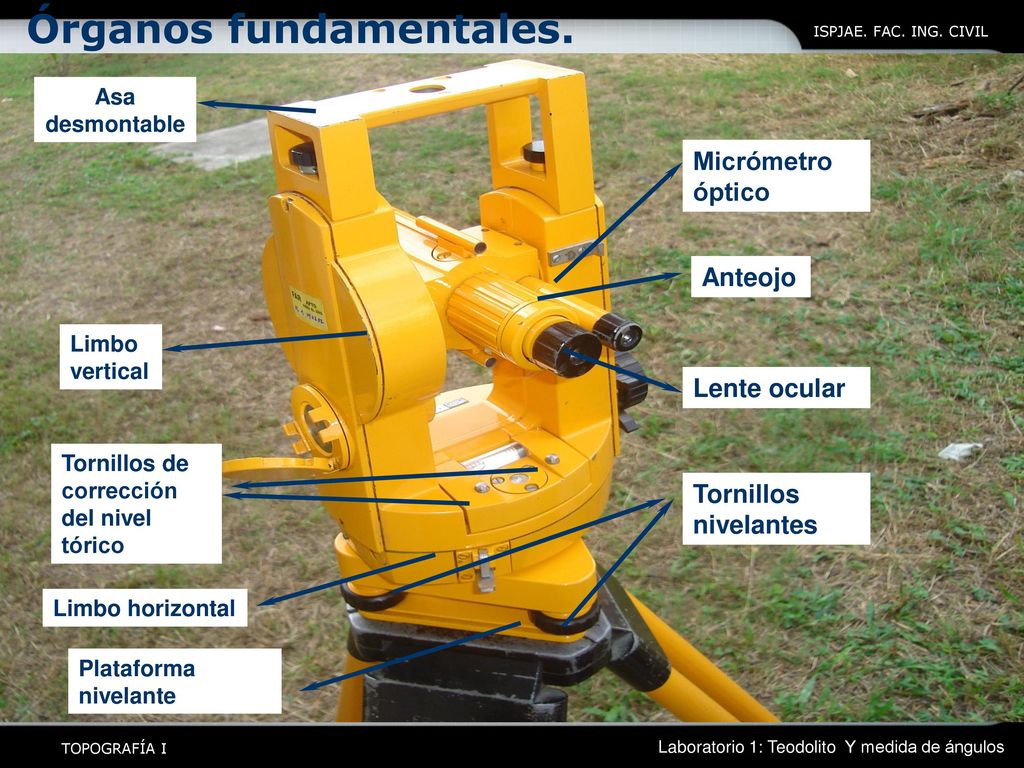

8 Órganos fundamentales.
ISPJAE. FAC. ING. CIVIL Asa desmontable Micrómetro óptico Anteojo Micrómetro Limbo vertical Lente ocular Tornillos de corrección del nivel tórico Tornillos nivelantes Limbo horizontal Plataforma nivelante TOPOGRAFÍA I Laboratorio 1: Teodolito Y medida de ángulos

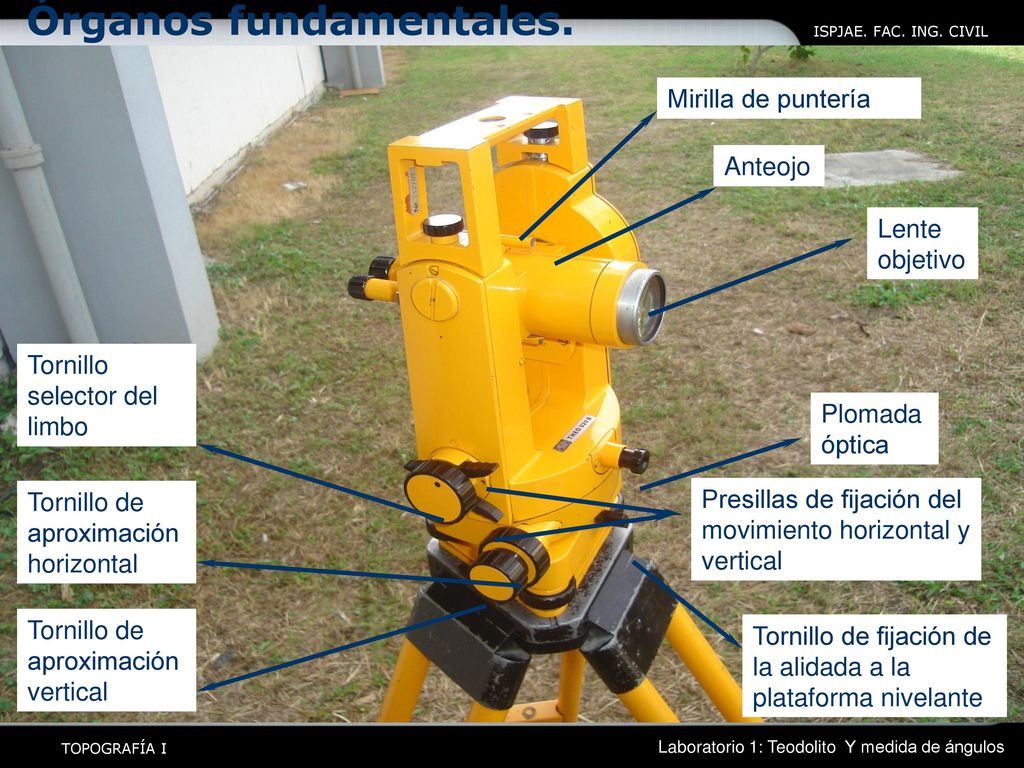

9 Órganos fundamentales.
ISPJAE. FAC. ING. CIVIL Mirilla de puntería Anteojo Lente objetivo Tornillo selector del limbo Plomada óptica Tornillo de aproximación horizontal Presillas de fijación del movimiento horizontal y vertical Tornillo de aproximación vertical Tornillo de fijación de la alidada a la plataforma nivelante TOPOGRAFÍA I Laboratorio 1: Teodolito Y medida de ángulos

10 Órganos fundamentales.
ISPJAE. FAC. ING. CIVIL Asa desmontable Micrómetro óptico Anteojo Limbo vertical Lente ocular Tornillos de corrección del nivel tórico Tornillos nivelantes Limbo horizontal Plataforma nivelante TOPOGRAFÍA I Laboratorio 1: Teodolito Y medida de ángulos

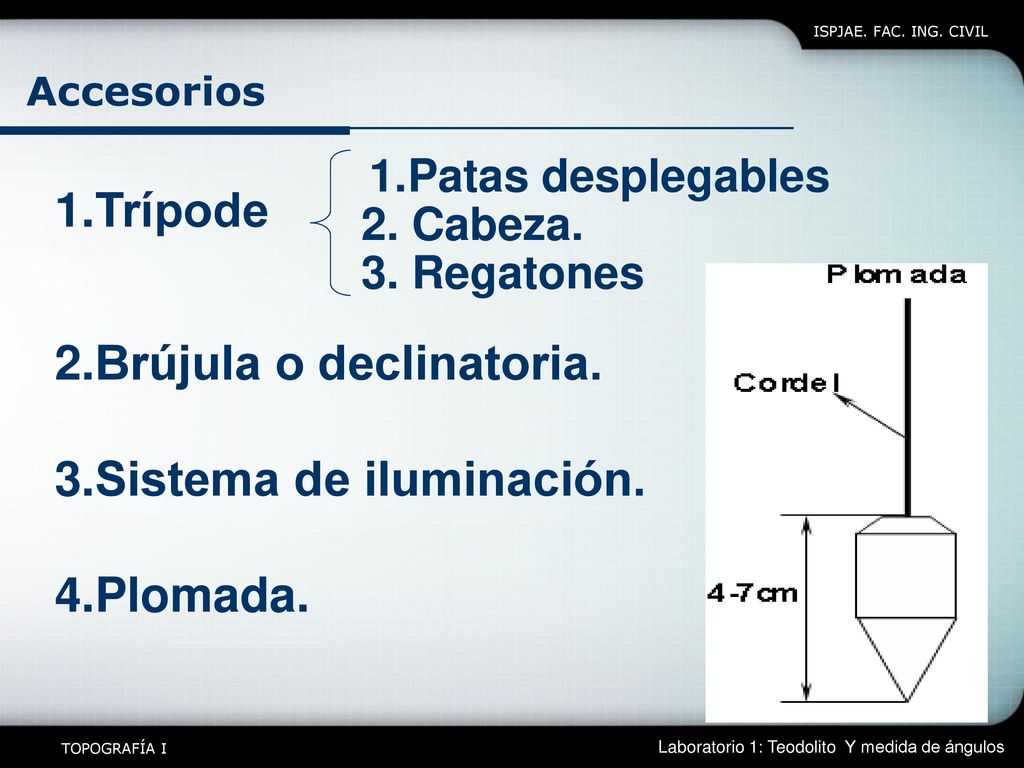

11 Brújula o declinatoria. Sistema de iluminación. Plomada.
ISPJAE. FAC. ING. CIVIL Accesorios Patas desplegables Trípode 2. Cabeza. 3. Regatones Brújula o declinatoria. Sistema de iluminación. Plomada. TOPOGRAFÍA I Laboratorio 1: Teodolito Y medida de ángulos

12 Trípode Cabeza. Accesorios Regatones Patas desplegables Tornillos
ISPJAE. FAC. ING. CIVIL Accesorios Trípode Cabeza. Patas desplegables Tornillos Regatones TOPOGRAFÍA I Laboratorio 1: Teodolito Y medida de ángulos

13 Señales. Accesorios Pieza de conexión o atornillable 50cm 10 -40cm
ISPJAE. FAC. ING. CIVIL Accesorios Señales. Pieza de conexión o atornillable 50cm Tarjetas de puntería 10 -40cm Jalón TOPOGRAFÍA I Laboratorio 1: Teodolito Y medida de ángulos

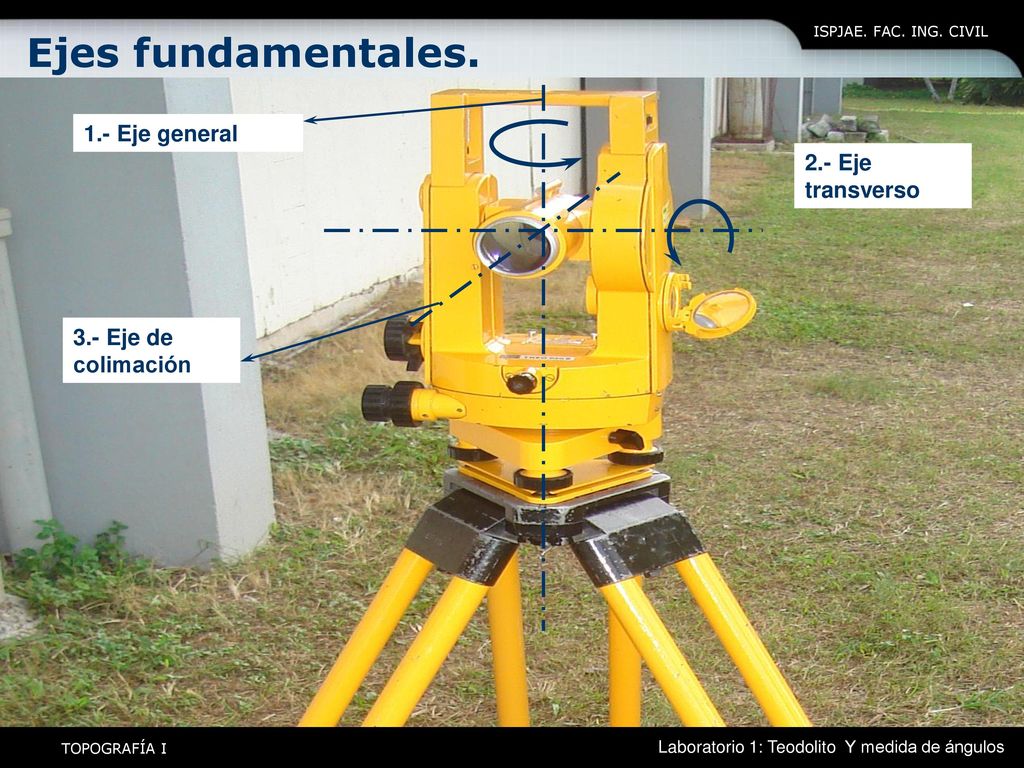

14 Ejes fundamentales. 1.- Eje general 2.- Eje transverso
ISPJAE. FAC. ING. CIVIL 1.- Eje general 2.- Eje transverso 3.- Eje de colimación TOPOGRAFÍA I Laboratorio 1: Teodolito Y medida de ángulos

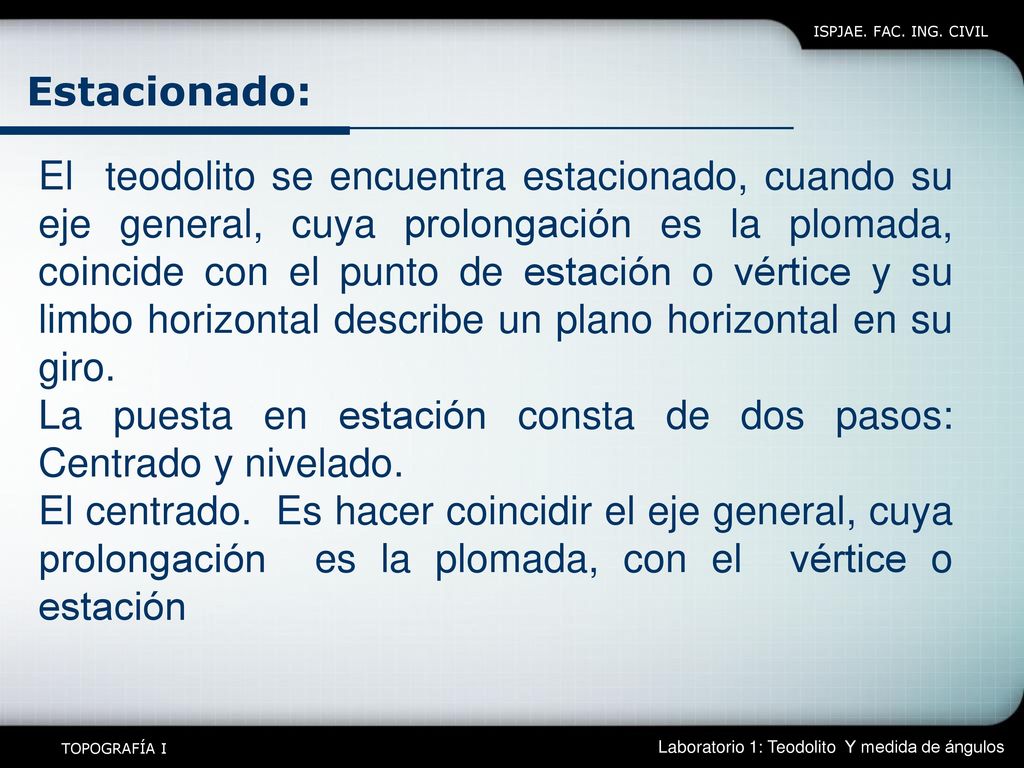

15 La puesta en estación consta de dos pasos: Centrado y nivelado.
ISPJAE. FAC. ING. CIVIL Estacionado: El teodolito se encuentra estacionado, cuando su eje general, cuya prolongación es la plomada, coincide con el punto de estación o vértice y su limbo horizontal describe un plano horizontal en su giro. La puesta en estación consta de dos pasos: Centrado y nivelado. El centrado. Es hacer coincidir el eje general, cuya prolongación es la plomada, con el vértice o estación TOPOGRAFÍA I Laboratorio 1: Teodolito Y medida de ángulos

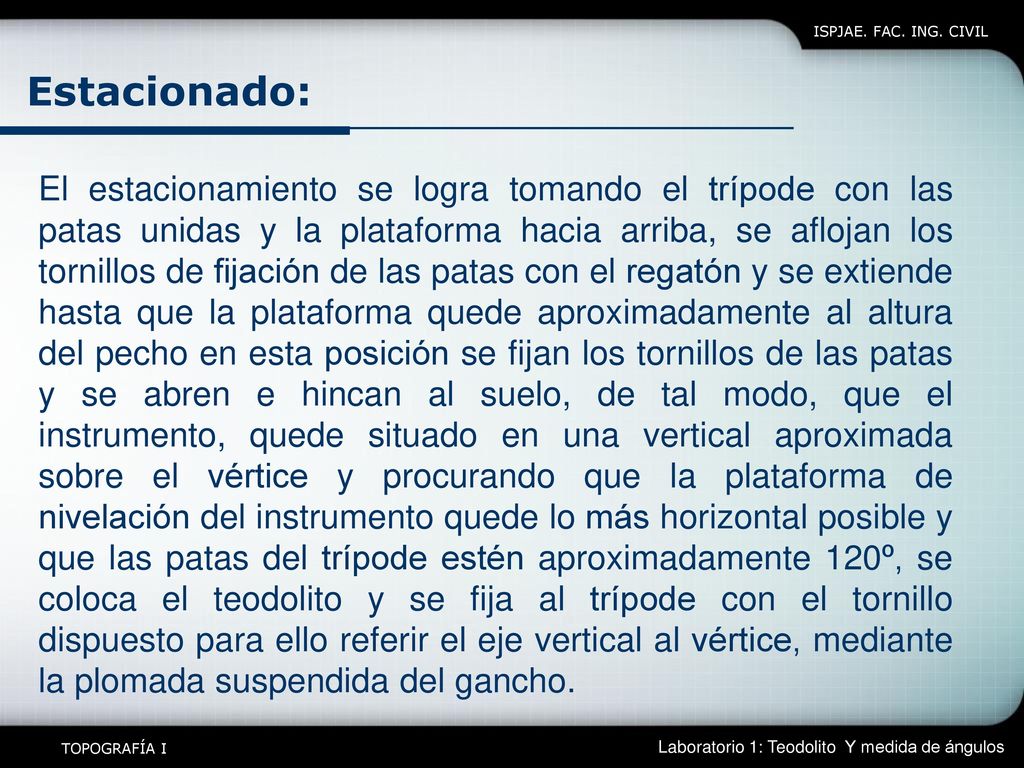

16 ISPJAE. FAC. ING. CIVIL Estacionado: El estacionamiento se logra tomando el trípode con las patas unidas y la plataforma hacia arriba, se aflojan los tornillos de fijación de las patas con el regatón y se extiende hasta que la plataforma quede aproximadamente al altura del pecho en esta posición se fijan los tornillos de las patas y se abren e hincan al suelo, de tal modo, que el instrumento, quede situado en una vertical aproximada sobre el vértice y procurando que la plataforma de nivelación del instrumento quede lo más horizontal posible y que las patas del trípode estén aproximadamente 120º, se coloca el teodolito y se fija al trípode con el tornillo dispuesto para ello referir el eje vertical al vértice, mediante la plomada suspendida del gancho. TOPOGRAFÍA I Laboratorio 1: Teodolito Y medida de ángulos

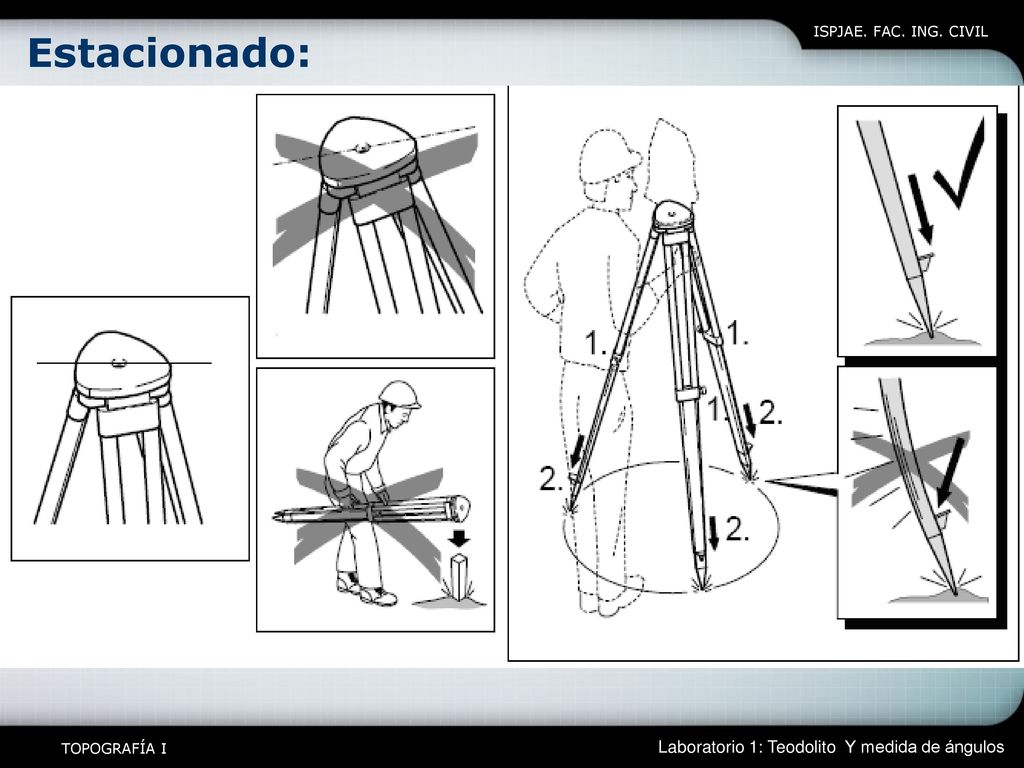

17 Estacionado: Laboratorio 1: Teodolito Y medida de ángulos
ISPJAE. FAC. ING. CIVIL TOPOGRAFÍA I Laboratorio 1: Teodolito Y medida de ángulos

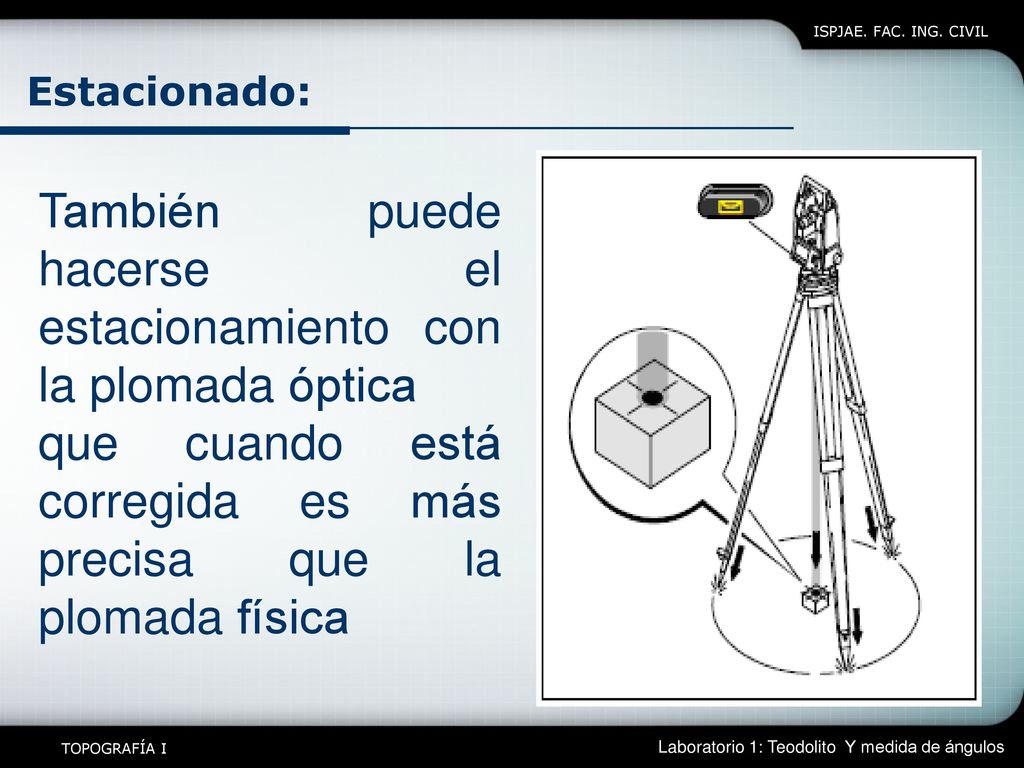

18 También puede hacerse el estacionamiento con la plomada óptica
ISPJAE. FAC. ING. CIVIL Estacionado: También puede hacerse el estacionamiento con la plomada óptica que cuando está corregida es más precisa que la plomada física TOPOGRAFÍA I Laboratorio 1: Teodolito Y medida de ángulos

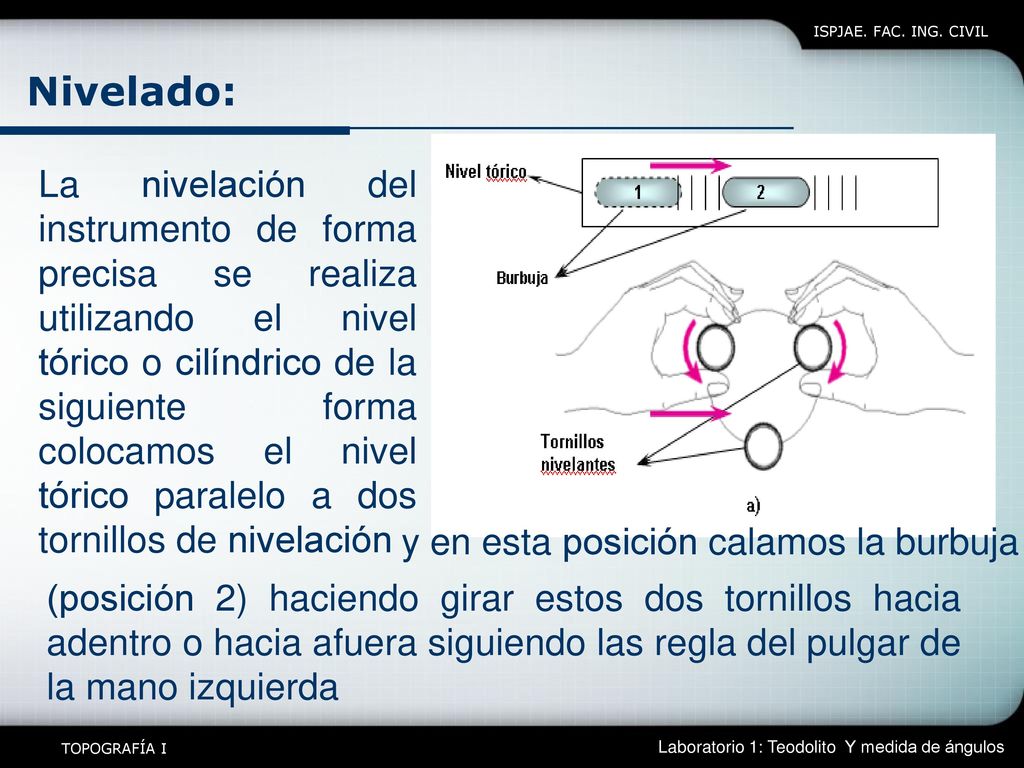

19 ISPJAE. FAC. ING. CIVIL Nivelado: La nivelación del instrumento de forma precisa se realiza utilizando el nivel tórico o cilíndrico de la siguiente forma colocamos el nivel tórico paralelo a dos tornillos de nivelación y en esta posición calamos la burbuja (posición 2) haciendo girar estos dos tornillos hacia adentro o hacia afuera siguiendo las regla del pulgar de la mano izquierda TOPOGRAFÍA I Laboratorio 1: Teodolito Y medida de ángulos

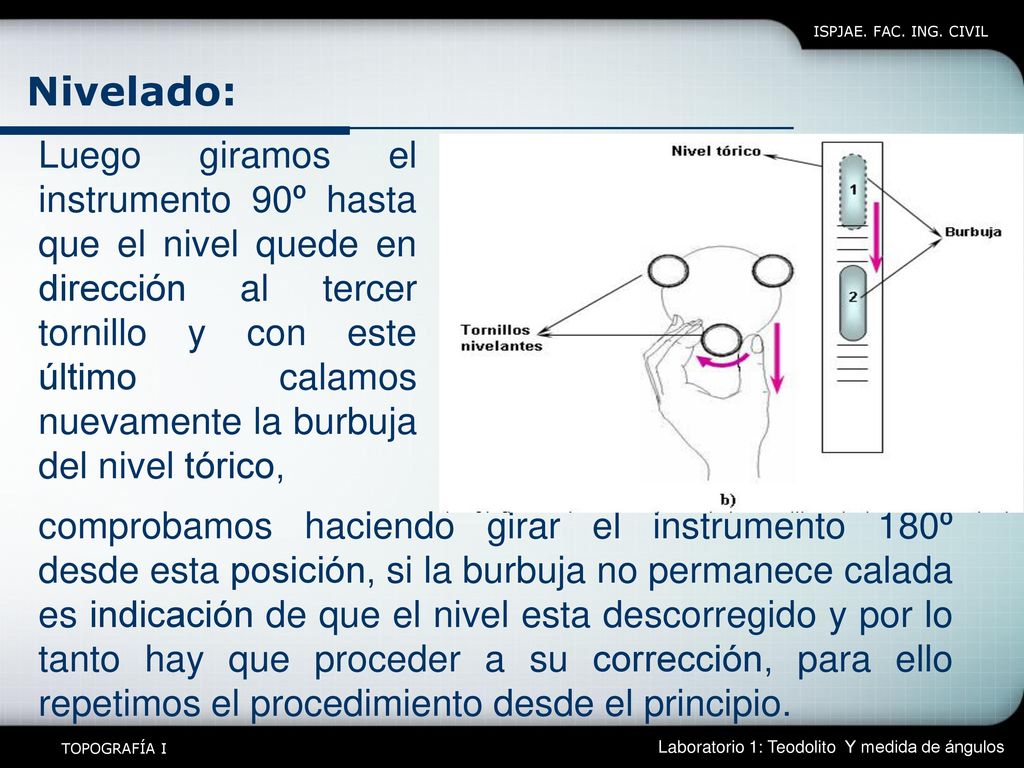

20 ISPJAE. FAC. ING. CIVIL Nivelado: Luego giramos el instrumento 90º hasta que el nivel quede en dirección al tercer tornillo y con este último calamos nuevamente la burbuja del nivel tórico, comprobamos haciendo girar el instrumento 180º desde esta posición, si la burbuja no permanece calada es indicación de que el nivel esta descorregido y por lo tanto hay que proceder a su corrección, para ello repetimos el procedimiento desde el principio. TOPOGRAFÍA I Laboratorio 1: Teodolito Y medida de ángulos

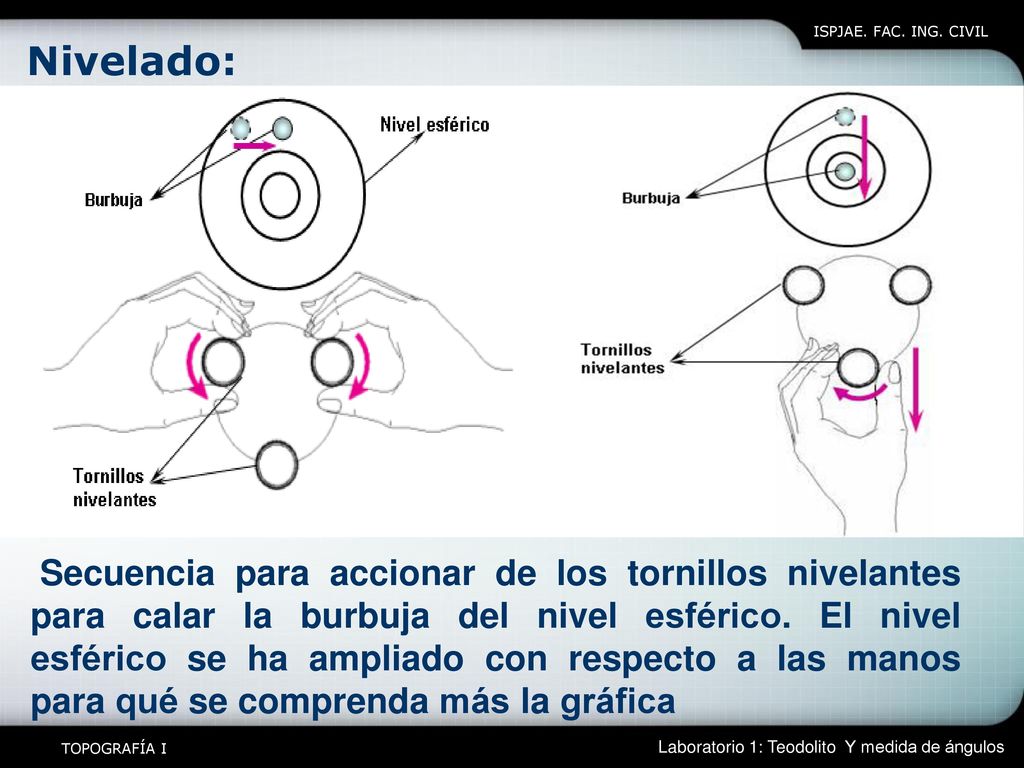

21 ISPJAE. FAC. ING. CIVIL Nivelado: Secuencia para accionar de los tornillos nivelantes para calar la burbuja del nivel esférico. El nivel esférico se ha ampliado con respecto a las manos para qué se comprenda más la gráfica TOPOGRAFÍA I Laboratorio 1: Teodolito Y medida de ángulos

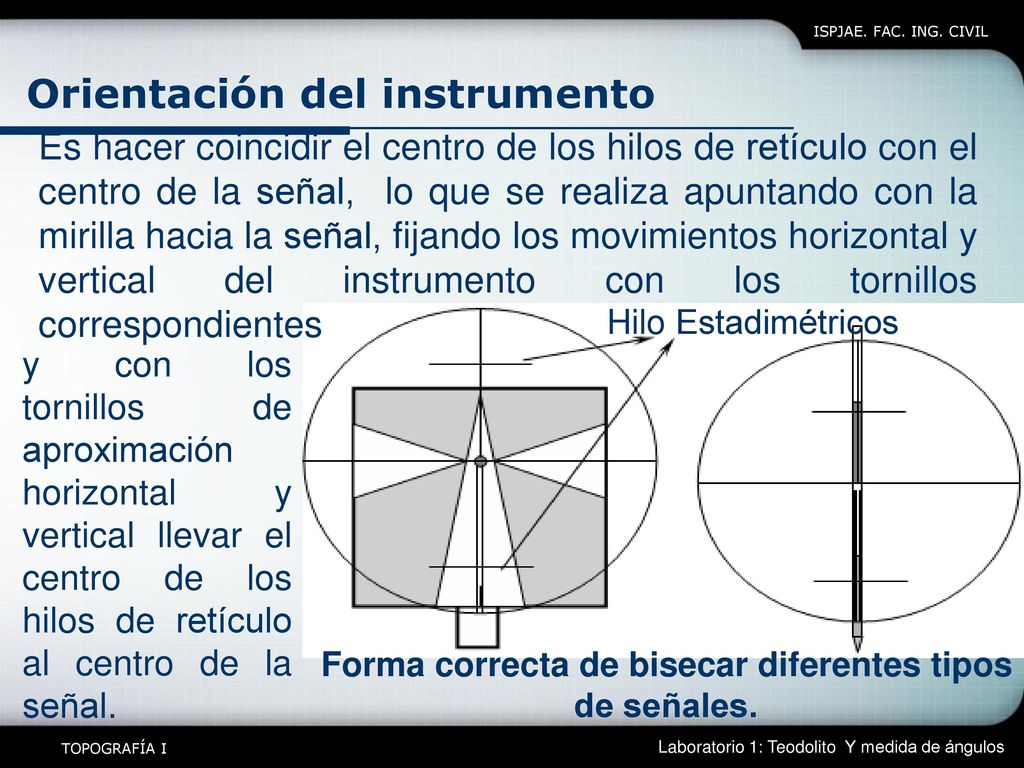

22 Orientación del instrumento
ISPJAE. FAC. ING. CIVIL Orientación del instrumento Es hacer coincidir el centro de los hilos de retículo con el centro de la señal, lo que se realiza apuntando con la mirilla hacia la señal, fijando los movimientos horizontal y vertical del instrumento con los tornillos correspondientes Hilo Estadimétricos y con los tornillos de aproximación horizontal y vertical llevar el centro de los hilos de retículo al centro de la señal. Forma correcta de bisecar diferentes tipos de señales. TOPOGRAFÍA I Laboratorio 1: Teodolito Y medida de ángulos

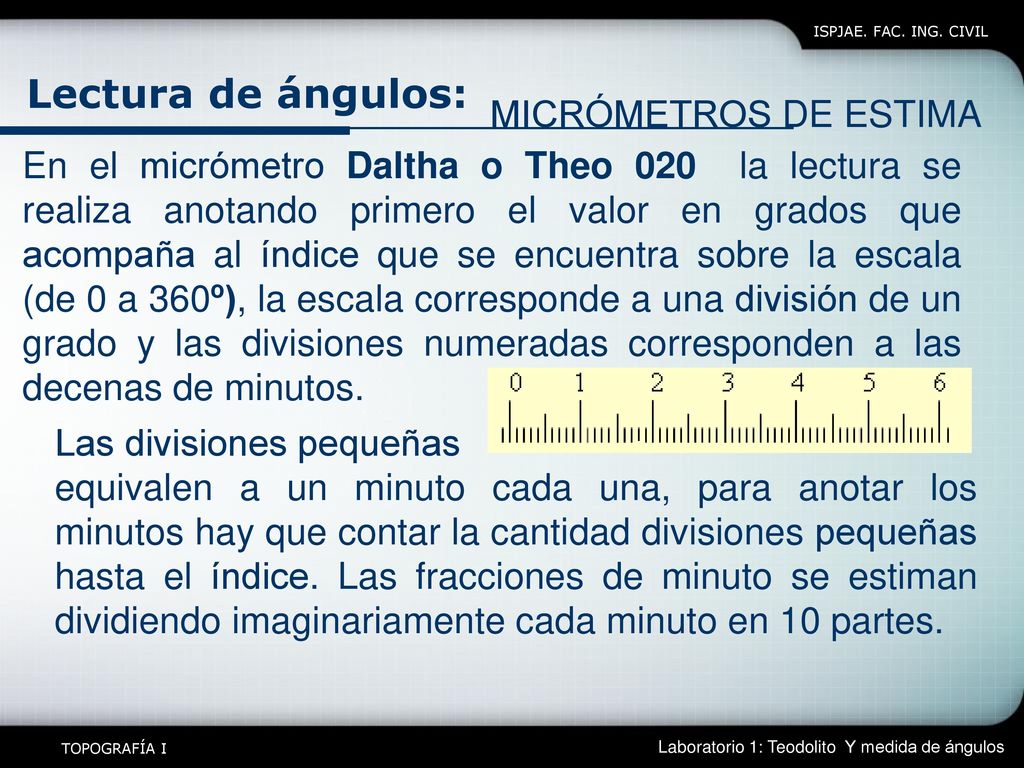

23 Lectura de ángulos: MICRÓMETROS DE ESTIMA
ISPJAE. FAC. ING. CIVIL Lectura de ángulos: MICRÓMETROS DE ESTIMA En el micrómetro Daltha o Theo 020 la lectura se realiza anotando primero el valor en grados que acompaña al índice que se encuentra sobre la escala (de 0 a 360º), la escala corresponde a una división de un grado y las divisiones numeradas corresponden a las decenas de minutos. Las divisiones pequeñas equivalen a un minuto cada una, para anotar los minutos hay que contar la cantidad divisiones pequeñas hasta el índice. Las fracciones de minuto se estiman dividiendo imaginariamente cada minuto en 10 partes. TOPOGRAFÍA I Laboratorio 1: Teodolito Y medida de ángulos

24 Lectura de ángulos: MICRÓMETROS DE ESTIMA 32 31 97 96 136 135 157 156
ISPJAE. FAC. ING. CIVIL Lectura de ángulos: MICRÓMETROS DE ESTIMA 32 31 97 96 136 135 157 156 Ángulo vertical: 32º 18,6’ Ángulo horizontal 157º 03,0’ Ángulo vertical: 97º 25,8’ Ángulo horizontal 136º 12,0’ TOPOGRAFÍA I Laboratorio 1: Teodolito Y medida de ángulos

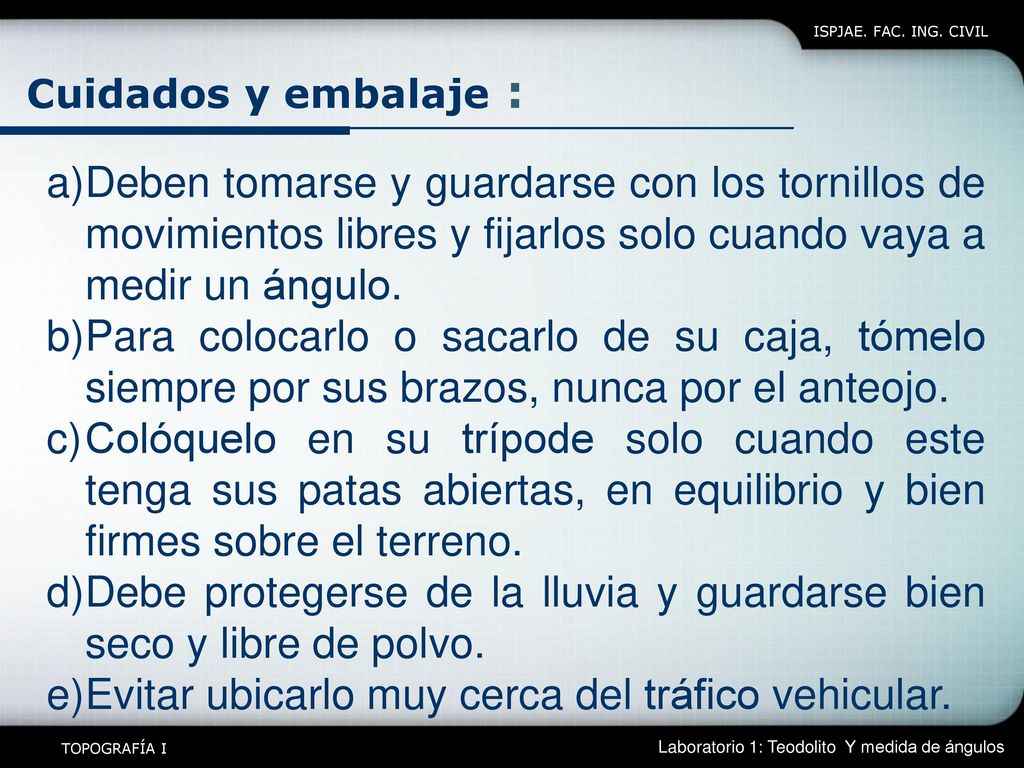

25 Debe protegerse de la lluvia y guardarse bien seco y libre de polvo.
ISPJAE. FAC. ING. CIVIL Cuidados y embalaje : Deben tomarse y guardarse con los tornillos de movimientos libres y fijarlos solo cuando vaya a medir un ángulo. Para colocarlo o sacarlo de su caja, tómelo siempre por sus brazos, nunca por el anteojo. Colóquelo en su trípode solo cuando este tenga sus patas abiertas, en equilibrio y bien firmes sobre el terreno. Debe protegerse de la lluvia y guardarse bien seco y libre de polvo. Evitar ubicarlo muy cerca del tráfico vehicular. TOPOGRAFÍA I Laboratorio 1: Teodolito Y medida de ángulos

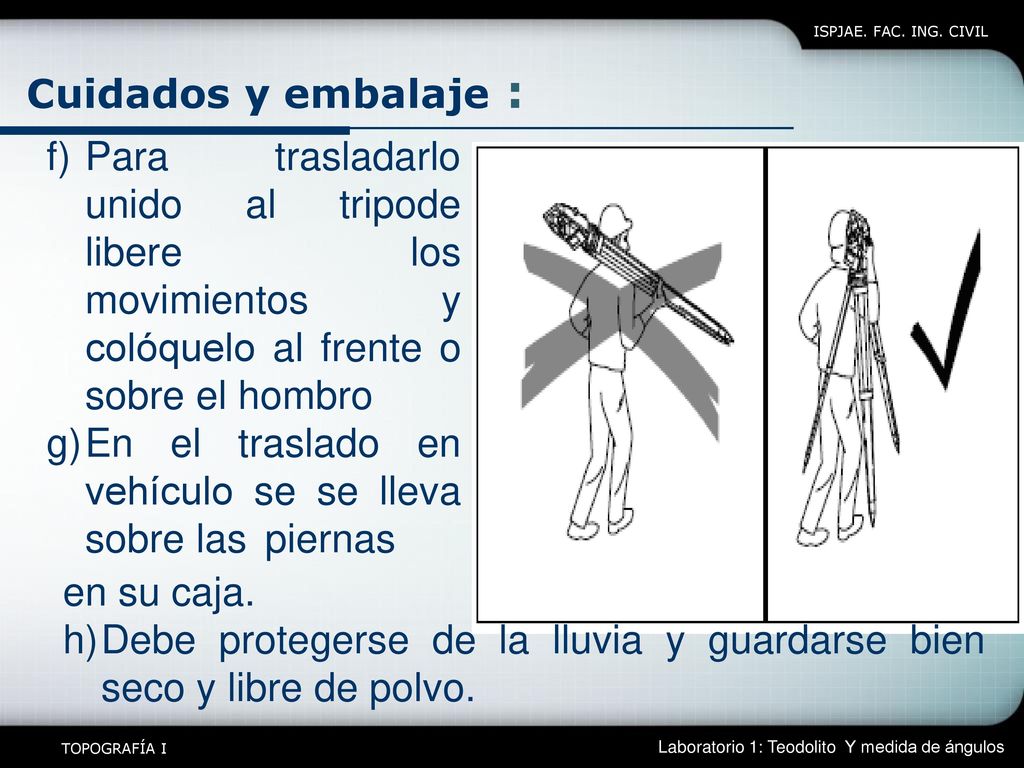

26 En el traslado en vehículo se se lleva sobre las piernas
ISPJAE. FAC. ING. CIVIL Cuidados y embalaje : Para trasladarlo unido al tripode libere los movimientos y colóquelo al frente o sobre el hombro En el traslado en vehículo se se lleva sobre las piernas en su caja. Debe protegerse de la lluvia y guardarse bien seco y libre de polvo. TOPOGRAFÍA I Laboratorio 1: Teodolito Y medida de ángulos

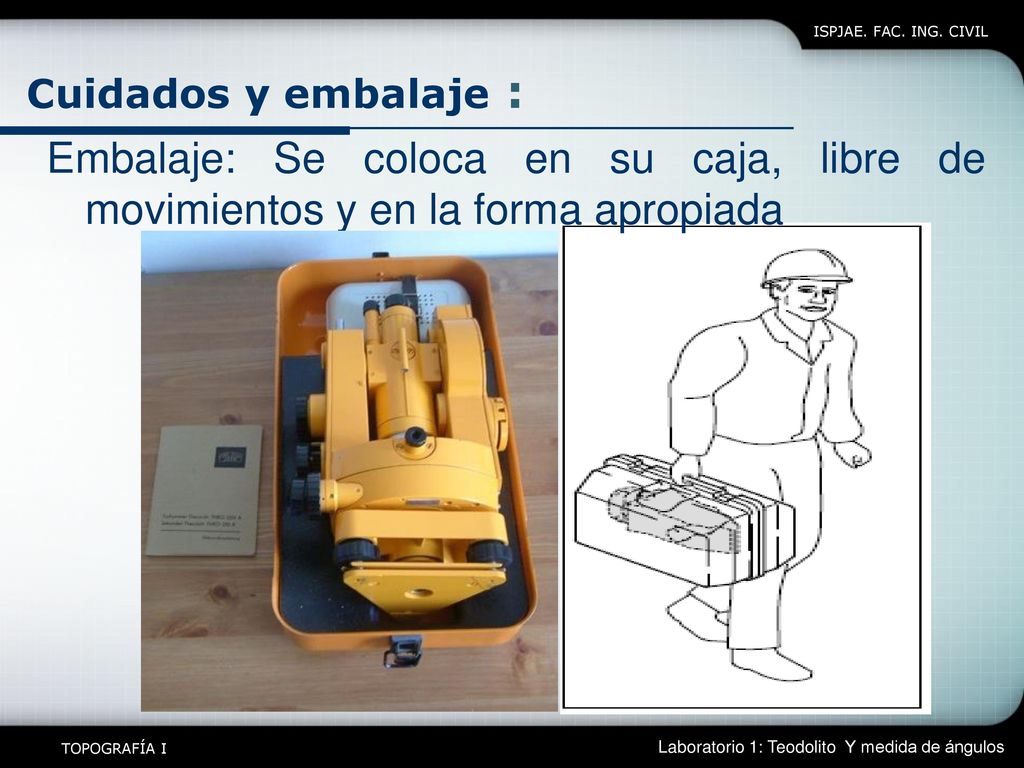

27 ISPJAE. FAC. ING. CIVIL Cuidados y embalaje : Embalaje: Se coloca en su caja, libre de movimientos y en la forma apropiada TOPOGRAFÍA I Laboratorio 1: Teodolito Y medida de ángulos
