1

2

3

4

5

6

7

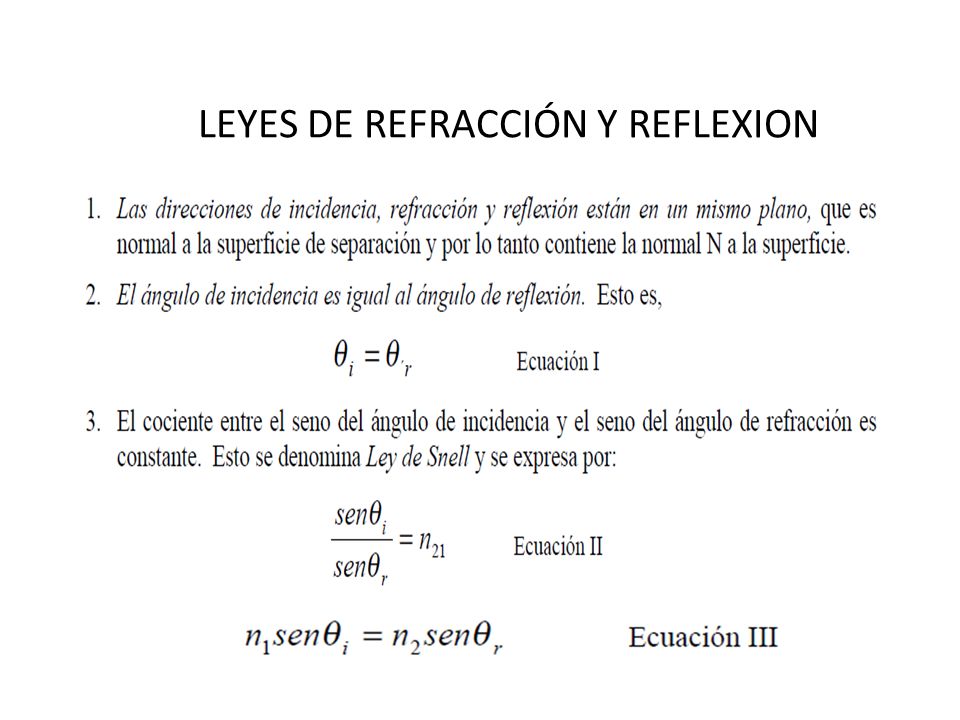

8 LEYES DE REFRACCIÓN Y REFLEXION

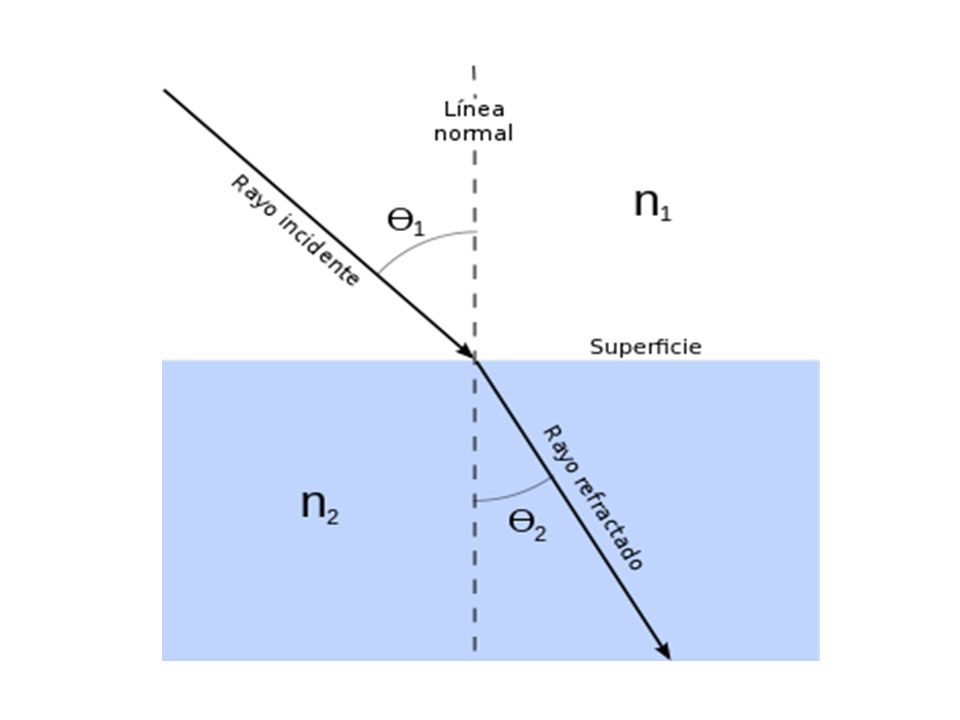

9 La Ley de Snell describe los fenómenos de refracción y reflexión de la Luz. La deducción de dicha ley se puede abordar utilizando la Física Geométrica a partir del principio de Huygens y del principio de Fermat. Un caso especial ocurre cuando un haz de luz pasa de un medio de mayor índice de refracción a uno de menor índice:

10

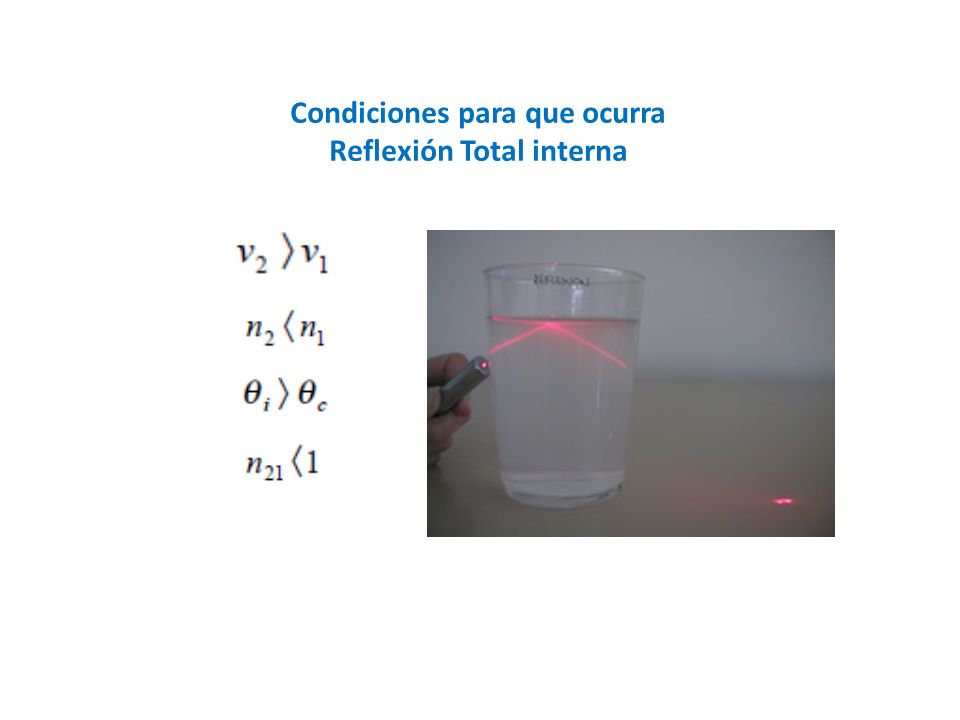

11 Condiciones para que ocurra Reflexión Total interna

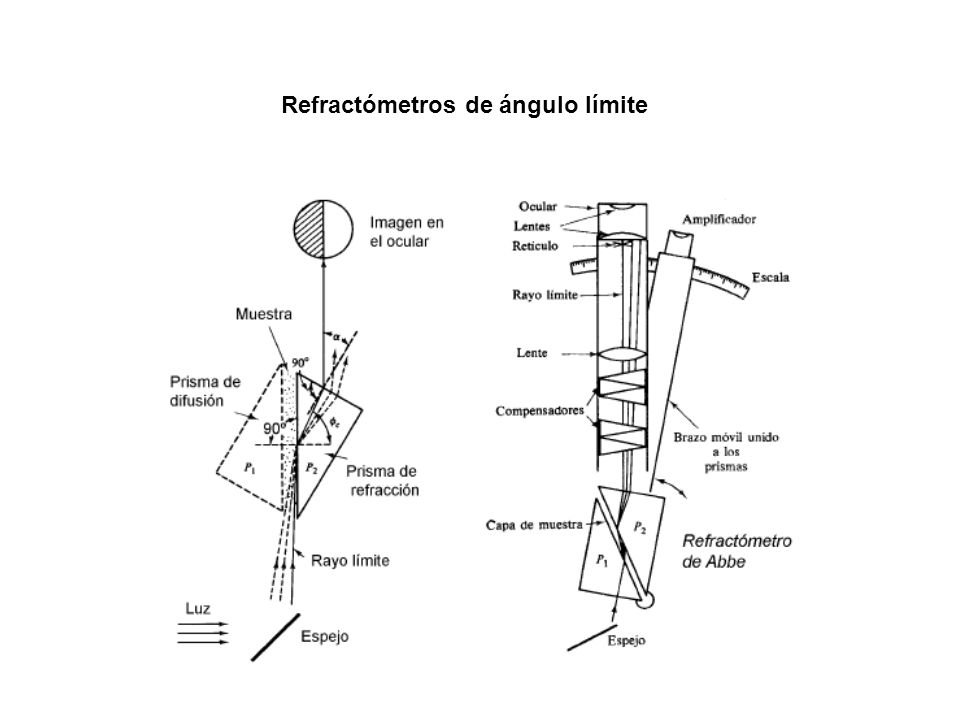

12 Refractómetros de ángulo límite

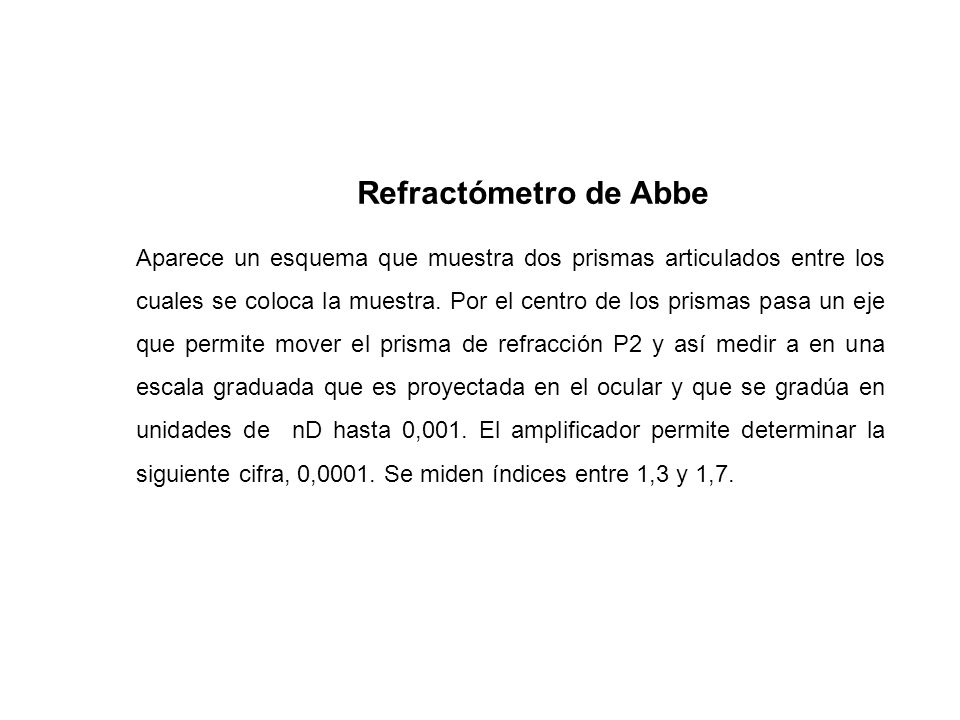

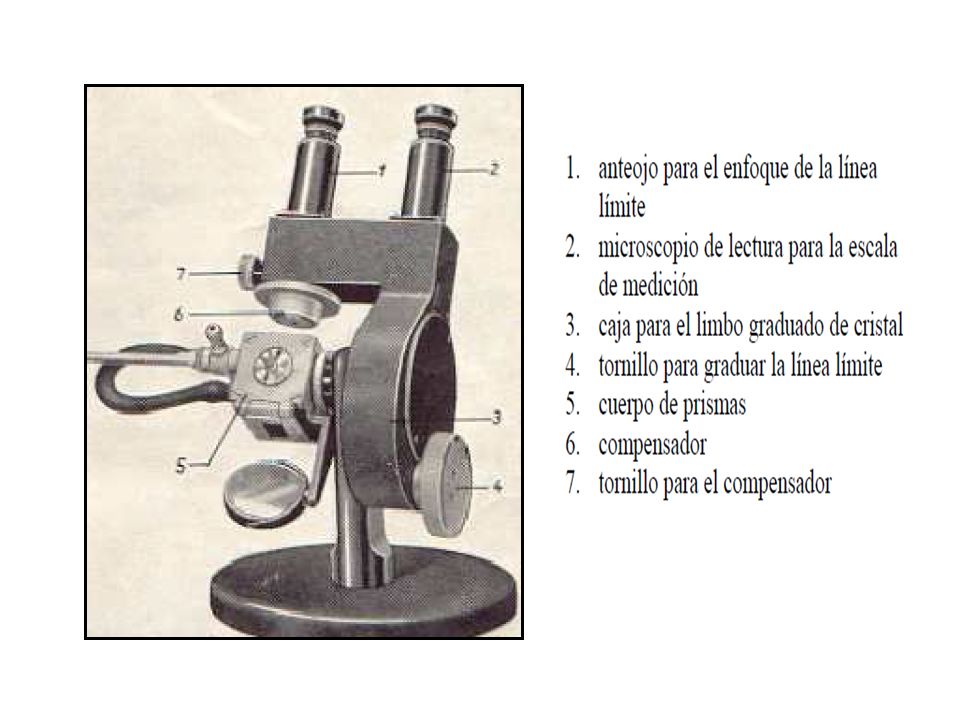

13 Refractómetro de Abbe Aparece un esquema que muestra dos prismas articulados entre los cuales se coloca la muestra. Por el centro de los prismas pasa un eje que permite mover el prisma de refracción P2 y así medir a en una escala graduada que es proyectada en el ocular y que se gradúa en unidades de nD hasta 0,001. El amplificador permite determinar la siguiente cifra, 0,0001. Se miden índices entre 1,3 y 1,7.

14

15

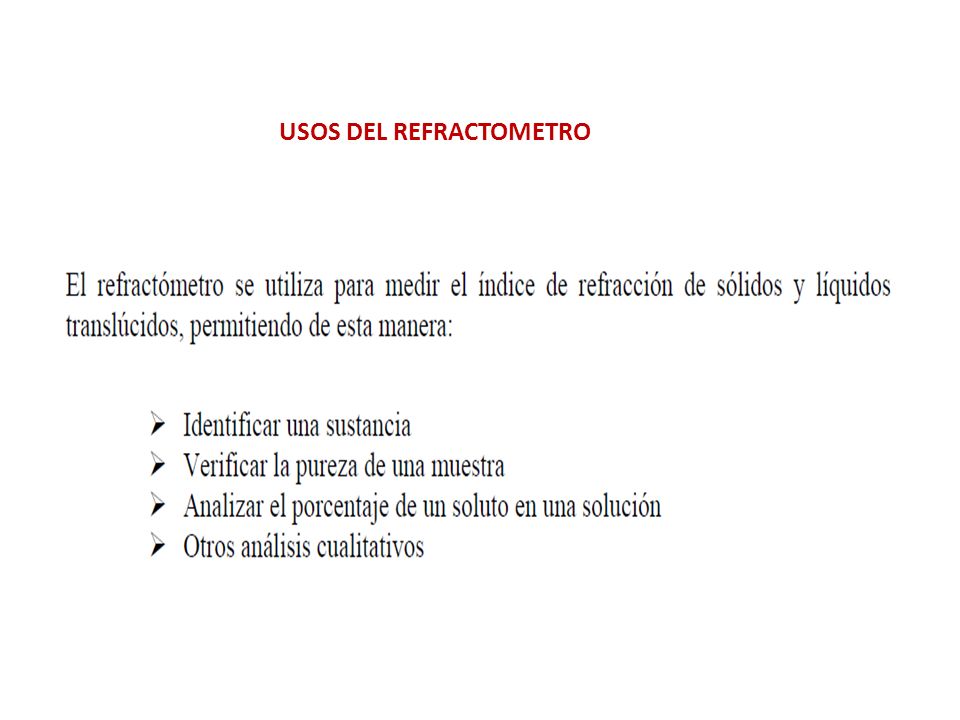

16 USOS DEL REFRACTOMETRO
