Redes de comunicaciones y telecomunicaciones

Presentación del tema: "Redes de comunicaciones y telecomunicaciones"— Transcripción de la presentación:

1 Redes de comunicaciones y telecomunicaciones
Tipos de transmision: Transmision analogica Transmision digital Medios de transmision Guiados Par trenzado Cable Coaxial Fibra Optica

2 Transmisión analógica
Una señal analógica es una onda electromagnética que varía continuamente y trabaja con valores en un rango amplio (No infinitos, ya que está limitada por el medio de comunicación que utiliza ). Se le representa con la onda senoidal. La transmisión analógica de datos consiste en el envío de información en forma de ondas, a través de un medio de transmisión físico

3 Ejemplo de trasmisión Analógica
Un ejemplo clásico de transmisión de datos analógicos es el altavoz, que se emplea para amplificar el sonido. Las ondas de sonido que son analógicas en su origen, son capturadas por un micrófono y convertidas en una pequeña variación analógica de tensión denominada señal de audio. La salida del amplificador, que es la tensión de entrada amplificada, se introduce en el altavoz. Éste convierte, de nuevo, la señal de audio amplificada en ondas sonoras con un volumen mucho mayor que el sonido original captado por el micrófono.

4 Ejemplo de transmision Analogica

5 Señal Digital Una Señal digital se le representa con una onda cuadrada. La forma más sencilla de transmisión digital es la binaria, en la cual a cada elemento de información se le asigna uno de dos posibles estados (cero y uno).

6 Señales Analógicas y Señales Digitales

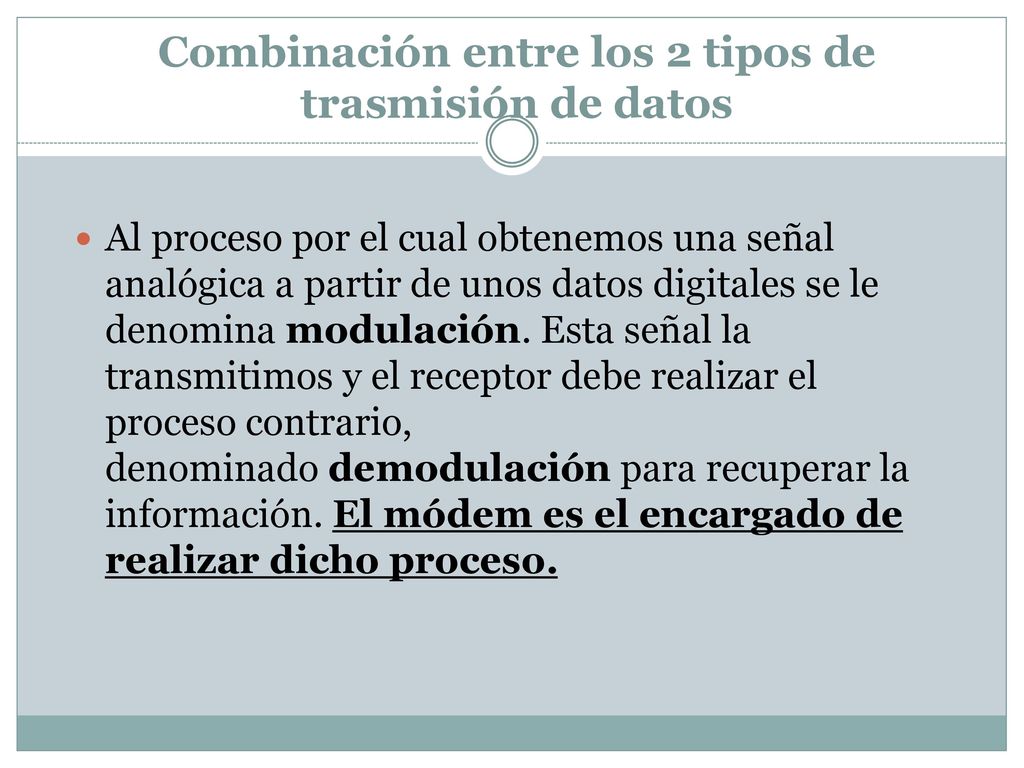

7 Combinación entre los 2 tipos de trasmisión de datos
Al proceso por el cual obtenemos una señal analógica a partir de unos datos digitales se le denomina modulación. Esta señal la transmitimos y el receptor debe realizar el proceso contrario, denominado demodulación para recuperar la información. El módem es el encargado de realizar dicho proceso.

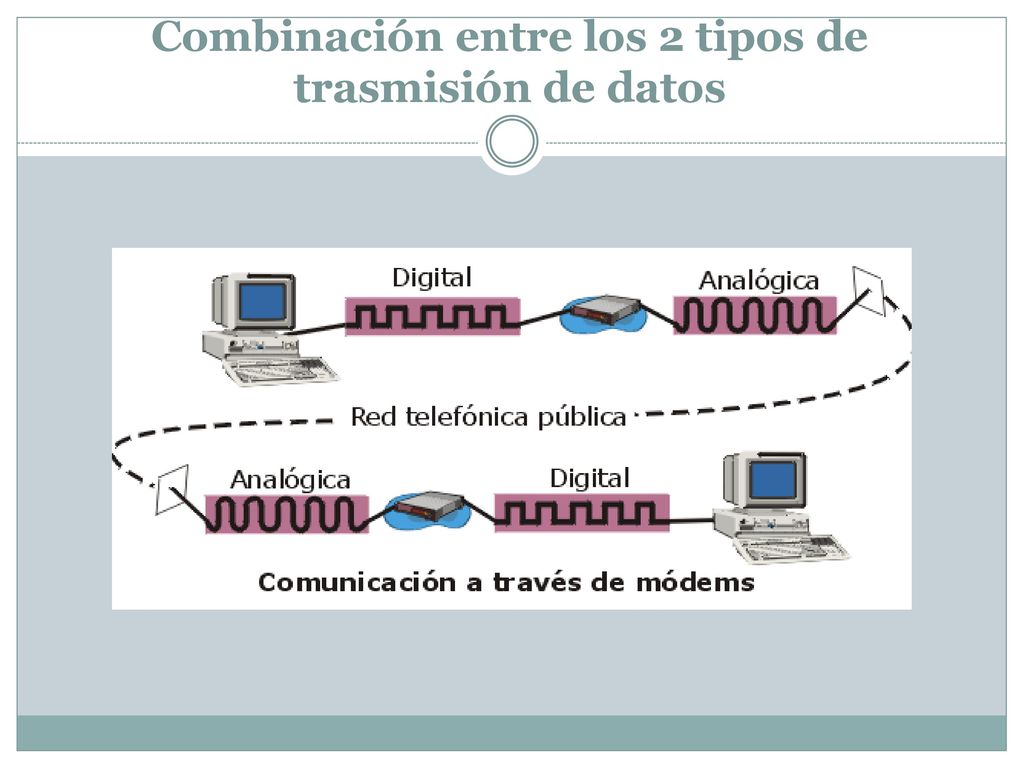

8 Combinación entre los 2 tipos de trasmisión de datos

9 MODELO DE TRANSMISIÓN DE DATOS

10 Dificultades de Transmisión
Las dificultades más importantes que encontramos en la transmisión son: Atenuación: limitan la distancia. Tiene que ver con la pérdida de potencia de la onda. Por ejemplo, cuando gritamos a alguien que está a 100 metros, la onda llegará más atenuada que si le gritamos a alguien a 1 metro. Por tanto, a 100 metros se escuchará menos pues la onda sonora estará más atenuada. Interferencias : Las interferencias pueden provocar la distorsión o destrucción completa de la señal. Sucede cuando unas ondas se mezclan con la onda que lleva la información, cambiándola.

11 Dificultades de Transmisión
Si observamos la siguiente imagen, la onda naranja resulta de la interferencia que provoca la onda 2 sobre la onda 1.

12 Los medios de transmisión
Un medio de transmisión es el canal que permite la transmisión de información entre dos terminales de un sistema de transmisión. La transmisión se realiza habitualmente empleando ondas electromagnéticas que se propagan a través del canal. A veces el canal es un medio físico y otras veces no, ya que las ondas electromagnéticas son susceptibles de ser transmitidas por el vacío. Dependiendo de la forma de conducir la señal a través del medio, los medios de transmisión se pueden clasificar en dos grandes grupos: medios de transmisión guiados medios de transmisión no guiados.

13 Medios de transmisión guiados
están constituidos por un cable que se encarga de la conducción (o guiado) de las señales desde un extremo al otro. Las principales características de los medios guiados son el tipo de conductor utilizado, la velocidad máxima de transmisión, las distancias máximas que puede ofrecer entre repetidores, la inmunidad frente a interferencias electromagnéticas, la facilidad de instalación y la capacidad de soportar diferentes tecnologías de nivel de enlace.

14 Medios de transmisión guiados
Par trenzado Cable coaxial Fibra Óptica

15 Cable de Par Trenzado El cable de par trenzado consiste en ocho hilos de cobre aislados entre sí, trenzados de dos en dos que se entrelazan de forma helicoidal, como una molécula de ADN. De esta forma el par trenzado constituye un circuito que puede transmitir datos. Así la forma trenzada permite reducir la interferencia eléctrica tanto exterior como de pares cercanos.

16 Cable de Par Trenzado

17 Cable Coaxial Se usa en: TV por cable.
Esta compuesto por 2 conductores concéntricos separados por un material aislante: Se usa en: TV por cable. Redes de Telecomunicación urbanas telefónicas (varios cables)

18 La fibra optica La fibra óptica es un medio de transmisión empleado habitualmente en redes de datos; un hilo muy fino de material transparente, vidrio o materiales plásticos, por el que se envían pulsos de luz que representan los datos a transmitir. Formada por 3 secciones concéntricas: Una central: el núcleo, de vidrio o plástico. Otra periférica: el revestimiento, de vidrio o plástico Y la cubierta protectora de plástico
