Mobile mapper 6 guia rapida.

Presentación del tema: "Mobile mapper 6 guia rapida."— Transcripción de la presentación:

1 Mobile mapper 6 guia rapida.
EQUIPOS Y CONSUMIBLES DE OCCIDENTE S.A. DE C.V

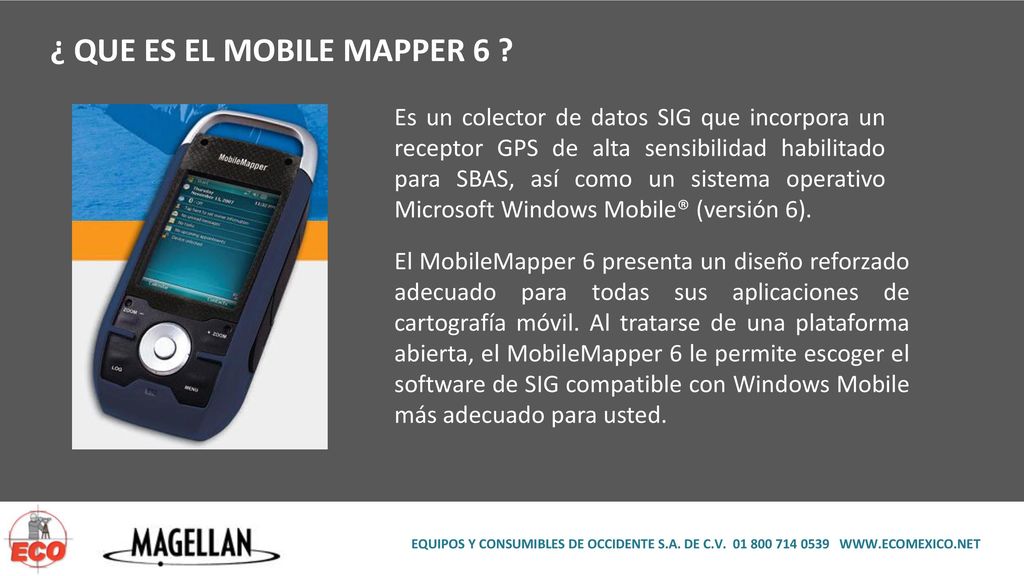

2 ¿ QUE ES EL MOBILE MAPPER 6 ?
Es un colector de datos SIG que incorpora un receptor GPS de alta sensibilidad habilitado para SBAS, así como un sistema operativo Microsoft Windows Mobile® (versión 6). El MobileMapper 6 presenta un diseño reforzado adecuado para todas sus aplicaciones de cartografía móvil. Al tratarse de una plataforma abierta, el MobileMapper 6 le permite escoger el software de SIG compatible con Windows Mobile más adecuado para usted. EQUIPOS Y CONSUMIBLES DE OCCIDENTE S.A. DE C.V

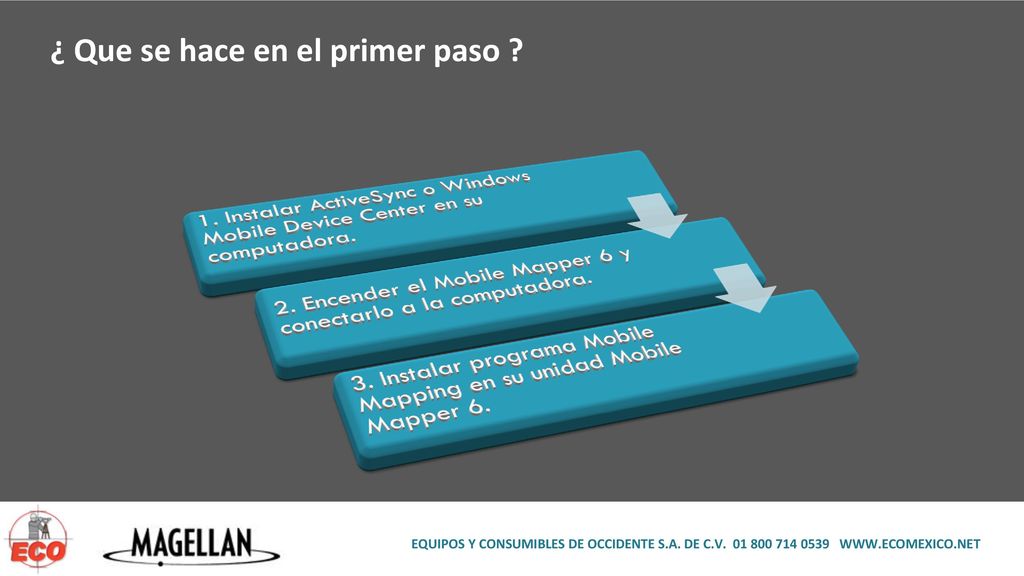

3 ¿ Que se hace en el primer paso ?
1. Instalar ActiveSync o Windows Mobile Device Center en su computadora. 2. Encender el Mobile Mapper 6 y conectarlo a la computadora. 3. Instalar programa Mobile Mapping en su unidad Mobile Mapper 6. EQUIPOS Y CONSUMIBLES DE OCCIDENTE S.A. DE C.V

4 ¿ Como se Instala ActiveSync o Windows Mobile Device Center?
1 Introduzca el CD etiquetado con Mobile Mapping 2 Seleccione la opción que requiera EQUIPOS Y CONSUMIBLES DE OCCIDENTE S.A. DE C.V

5 ¿ Como se enciende y se conecta a la computadora el Mobile Mapper 6 ?
Cable de conexión USB a la computadora. 1. Conecte el cable al Mobile Mapper 6 2. Conecte el cable a la computadora 3. Encienda el Mobile Mapper 6 Tecla de encendido Ranura para Tarjeta SD Entrada para audífonos EQUIPOS Y CONSUMIBLES DE OCCIDENTE S.A. DE C.V

6 ¿ Como se enciende y se conecta a la computadora el Mobile Mapper 6 ?
Haga click en conectar sin configurar el dispositivo EQUIPOS Y CONSUMIBLES DE OCCIDENTE S.A. DE C.V

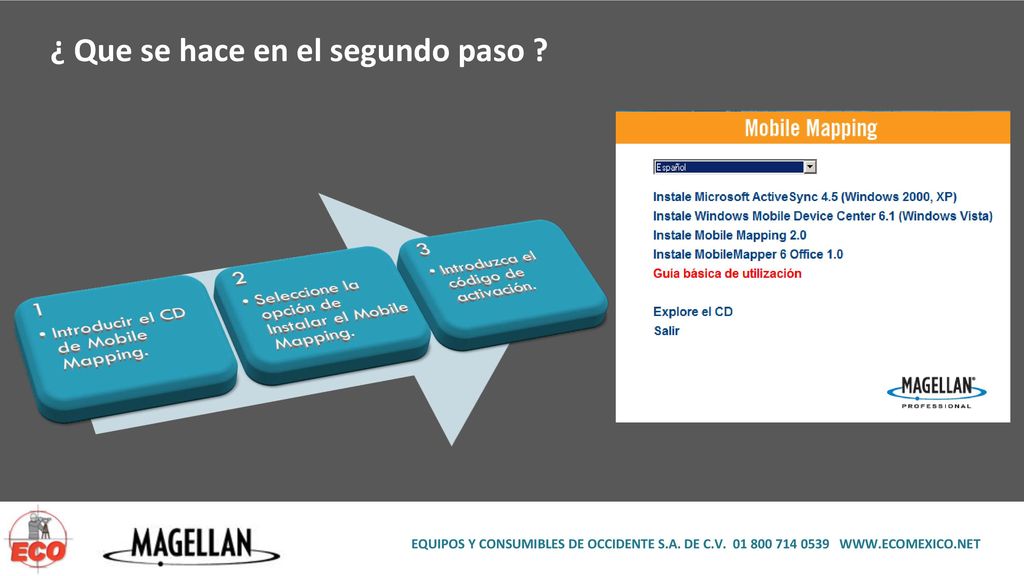

7 ¿ Que se hace en el segundo paso ?
1 Introducir el CD de Mobile Mapping. 2 Seleccione la opción de Instalar el Mobile Mapping. 3 Introduzca el código de activación. EQUIPOS Y CONSUMIBLES DE OCCIDENTE S.A. DE C.V

8 Instalación del Mobile Mapping
EQUIPOS Y CONSUMIBLES DE OCCIDENTE S.A. DE C.V

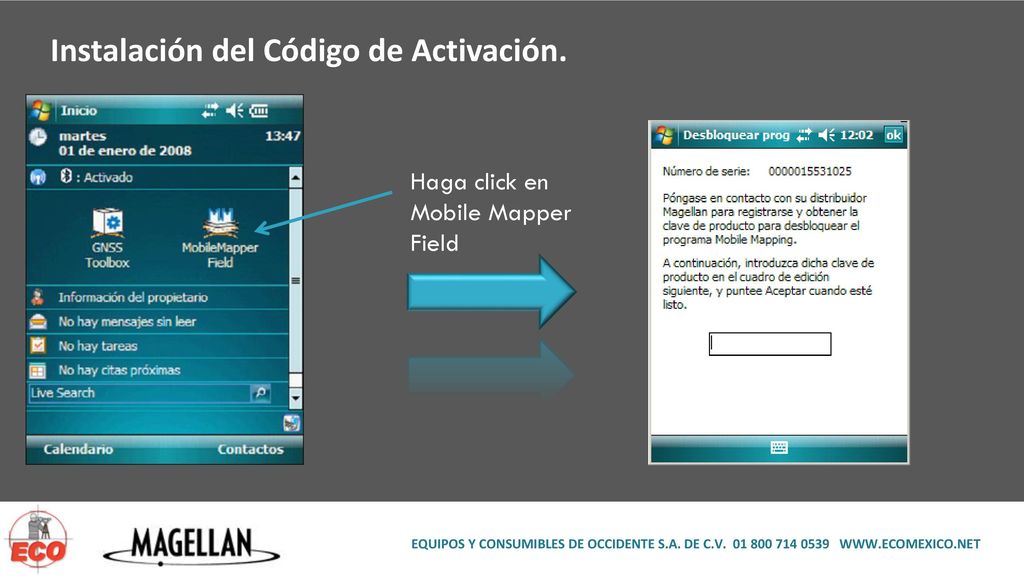

9 Instalación del Código de Activación.
Haga click en Mobile Mapper Field EQUIPOS Y CONSUMIBLES DE OCCIDENTE S.A. DE C.V

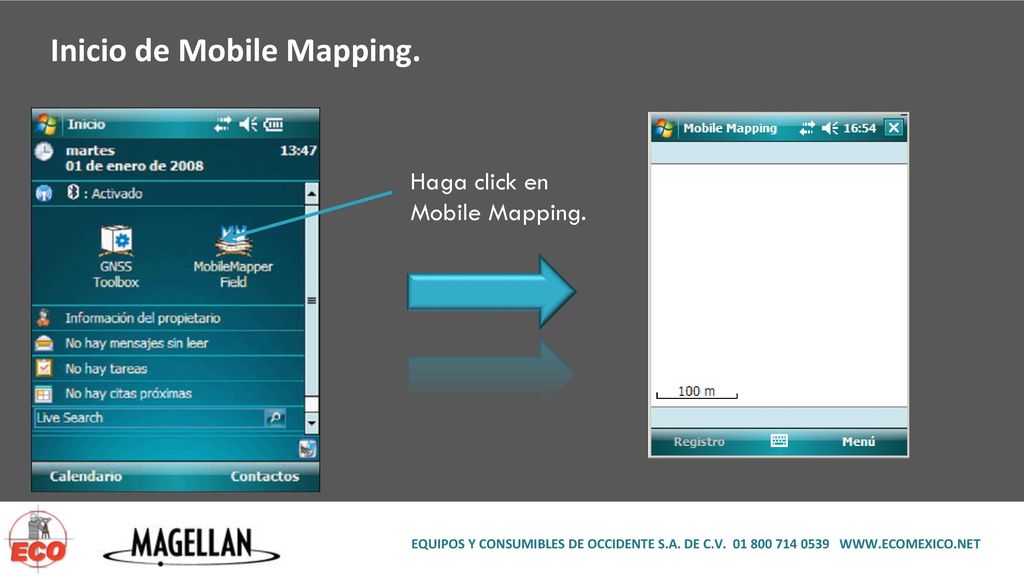

10 Inicio de Mobile Mapping.
Haga click en Mobile Mapping. EQUIPOS Y CONSUMIBLES DE OCCIDENTE S.A. DE C.V

11 Creación de un Mapa. Creación de una capa. Definición del sistema de coordenadas. Definición de símbolos y atributos. Inicio de un proyecto. EQUIPOS Y CONSUMIBLES DE OCCIDENTE S.A. DE C.V

12 ¿ Como se crea un Mapa ? Seleccione la opción MENU
Seleccione la opción NUEVO, TRABAJO Defina el Nombre del Mapa. Defina la Carpeta de Trabajo. Defina la Ubicación para guardar la información. Seleccione Guardar. EQUIPOS Y CONSUMIBLES DE OCCIDENTE S.A. DE C.V

13 ¿ Como se crea un Capa ? Seleccione Crear una Nueva Capa.
Seleccione el nombre de la capa. El Tipo de entidad necesaria. Defina la ubicación de la información. Presione Guardar. Una vez que creo su Mapa vera: EQUIPOS Y CONSUMIBLES DE OCCIDENTE S.A. DE C.V

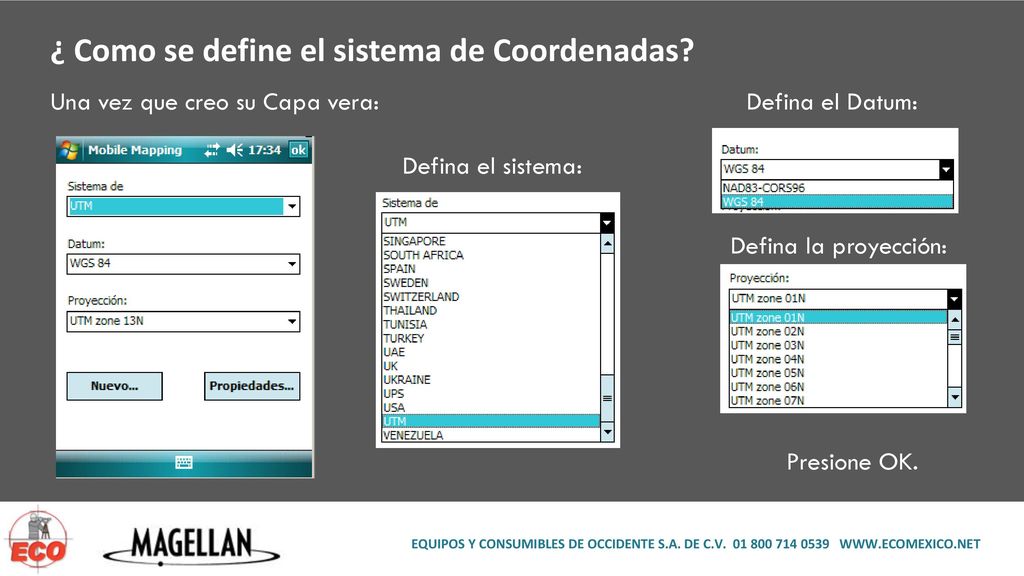

14 ¿ Como se define el sistema de Coordenadas?
Una vez que creo su Capa vera: Defina el Datum: Defina el sistema: Defina la proyección: Presione OK. EQUIPOS Y CONSUMIBLES DE OCCIDENTE S.A. DE C.V

15 ¿ Como se define el símbolo o estilo a utilizar?
Una vez que definió el sistema de Coordenadas vera: Puntos Líneas Áreas EQUIPOS Y CONSUMIBLES DE OCCIDENTE S.A. DE C.V

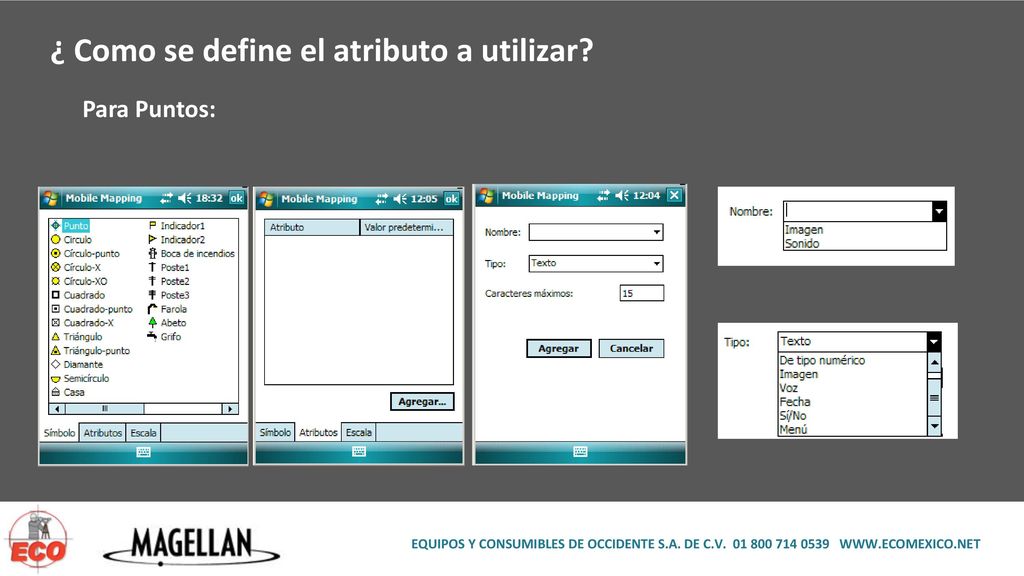

16 ¿ Como se define el atributo a utilizar?
Para Puntos: EQUIPOS Y CONSUMIBLES DE OCCIDENTE S.A. DE C.V

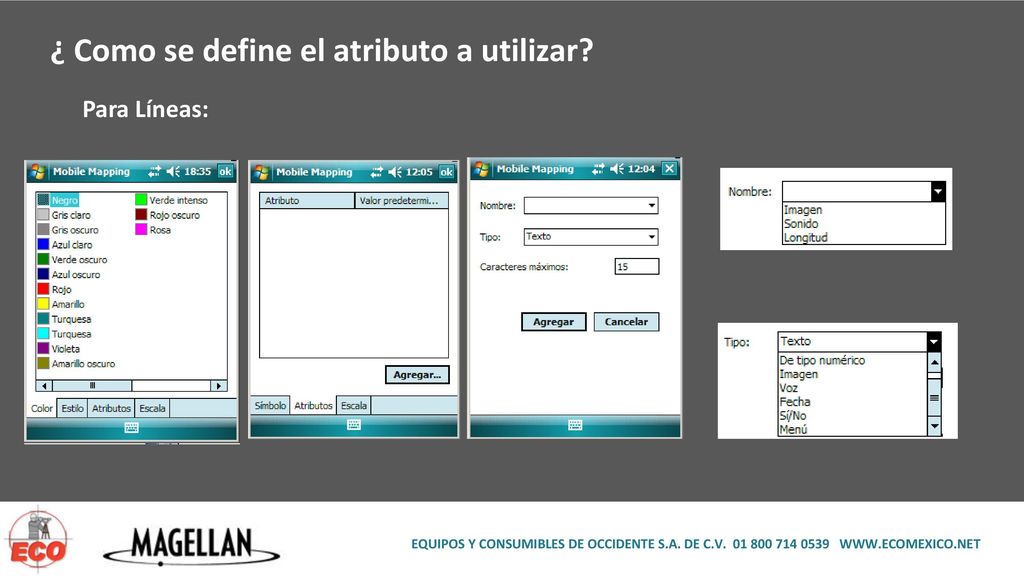

17 ¿ Como se define el atributo a utilizar?
Para Líneas: EQUIPOS Y CONSUMIBLES DE OCCIDENTE S.A. DE C.V

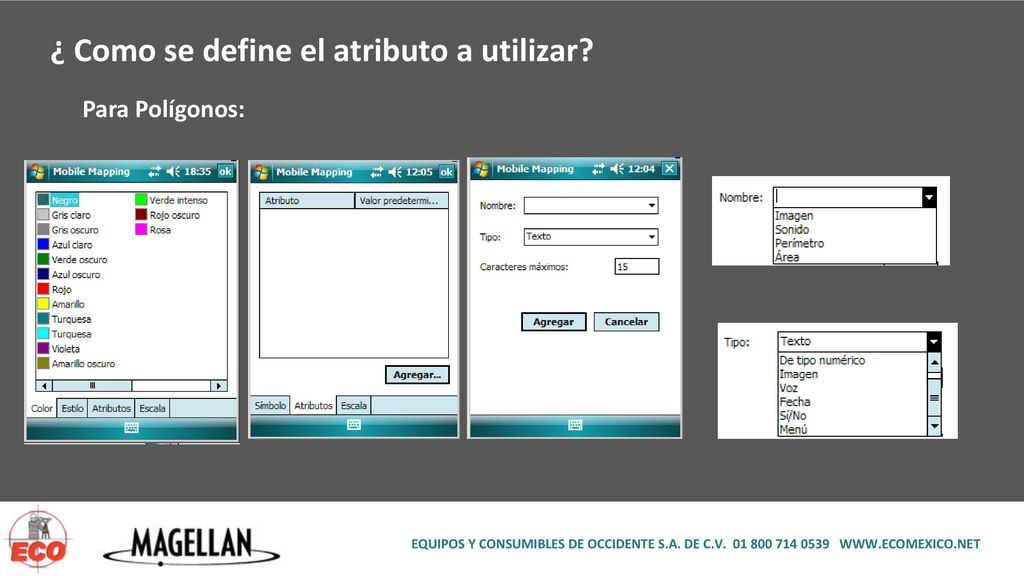

18 ¿ Como se define el atributo a utilizar?
Para Polígonos: EQUIPOS Y CONSUMIBLES DE OCCIDENTE S.A. DE C.V

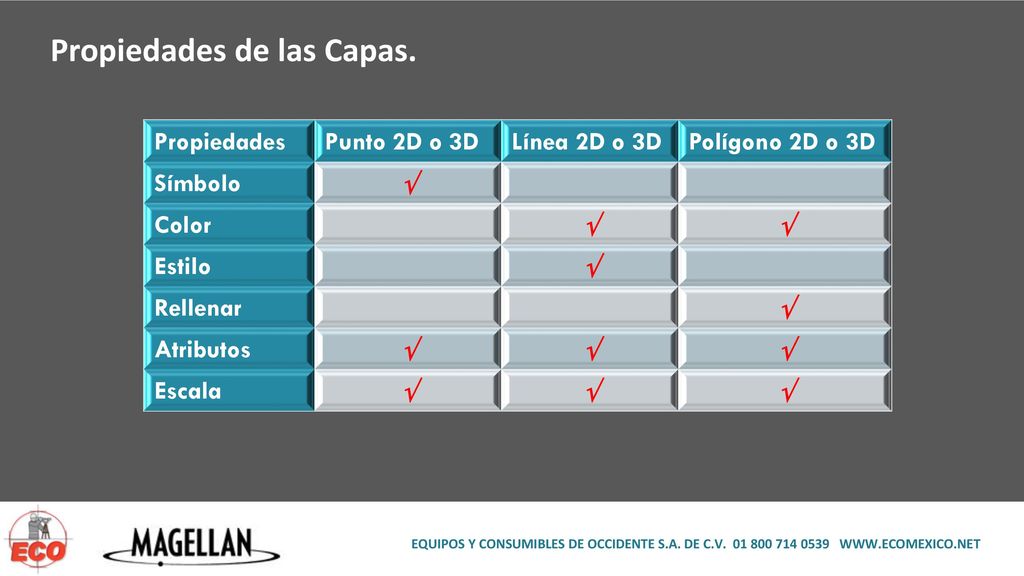

19 Propiedades de las Capas.
Punto 2D o 3D Línea 2D o 3D Polígono 2D o 3D Símbolo √ Color Estilo Rellenar Atributos Escala EQUIPOS Y CONSUMIBLES DE OCCIDENTE S.A. DE C.V

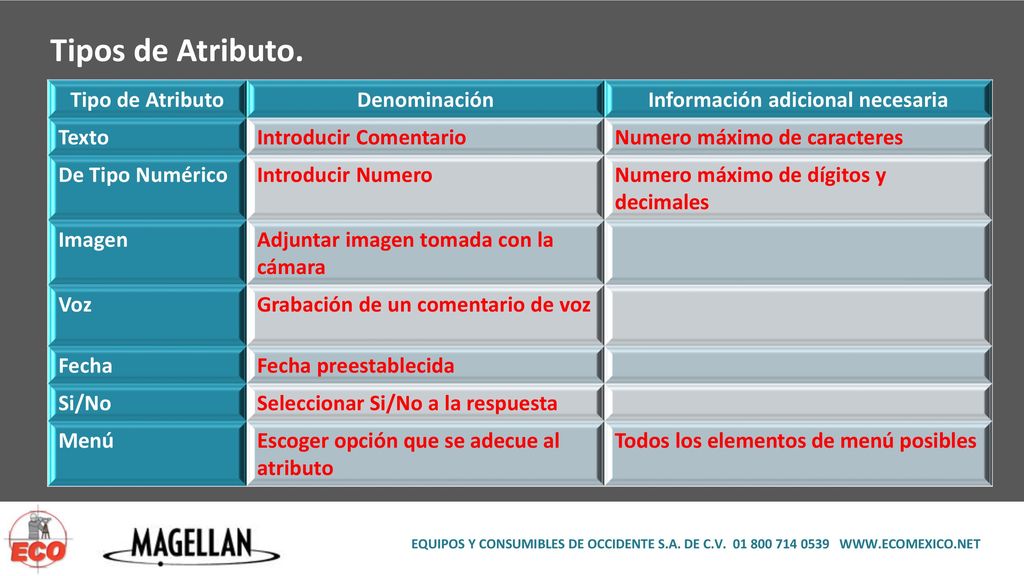

20 Información adicional necesaria
Tipos de Atributo. Tipo de Atributo Denominación Información adicional necesaria Texto Introducir Comentario Numero máximo de caracteres De Tipo Numérico Introducir Numero Numero máximo de dígitos y decimales Imagen Adjuntar imagen tomada con la cámara Voz Grabación de un comentario de voz Fecha Fecha preestablecida Si/No Seleccionar Si/No a la respuesta Menú Escoger opción que se adecue al atributo Todos los elementos de menú posibles EQUIPOS Y CONSUMIBLES DE OCCIDENTE S.A. DE C.V

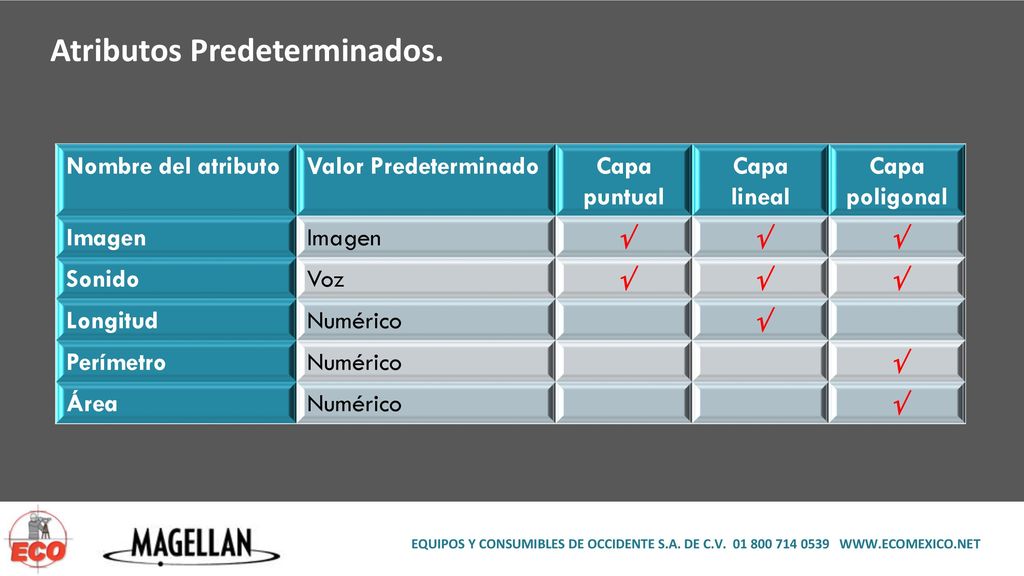

21 Atributos Predeterminados.
Nombre del atributo Valor Predeterminado Capa puntual Capa lineal Capa poligonal Imagen √ Sonido Voz Longitud Numérico Perímetro Área EQUIPOS Y CONSUMIBLES DE OCCIDENTE S.A. DE C.V

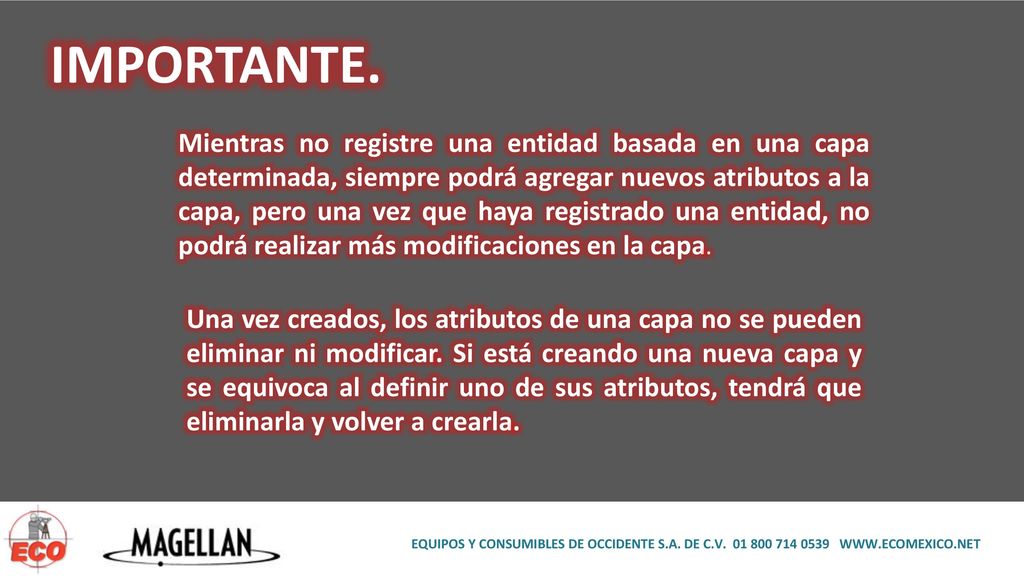

22 IMPORTANTE. Mientras no registre una entidad basada en una capa determinada, siempre podrá agregar nuevos atributos a la capa, pero una vez que haya registrado una entidad, no podrá realizar más modificaciones en la capa. Una vez creados, los atributos de una capa no se pueden eliminar ni modificar. Si está creando una nueva capa y se equivoca al definir uno de sus atributos, tendrá que eliminarla y volver a crearla. EQUIPOS Y CONSUMIBLES DE OCCIDENTE S.A. DE C.V

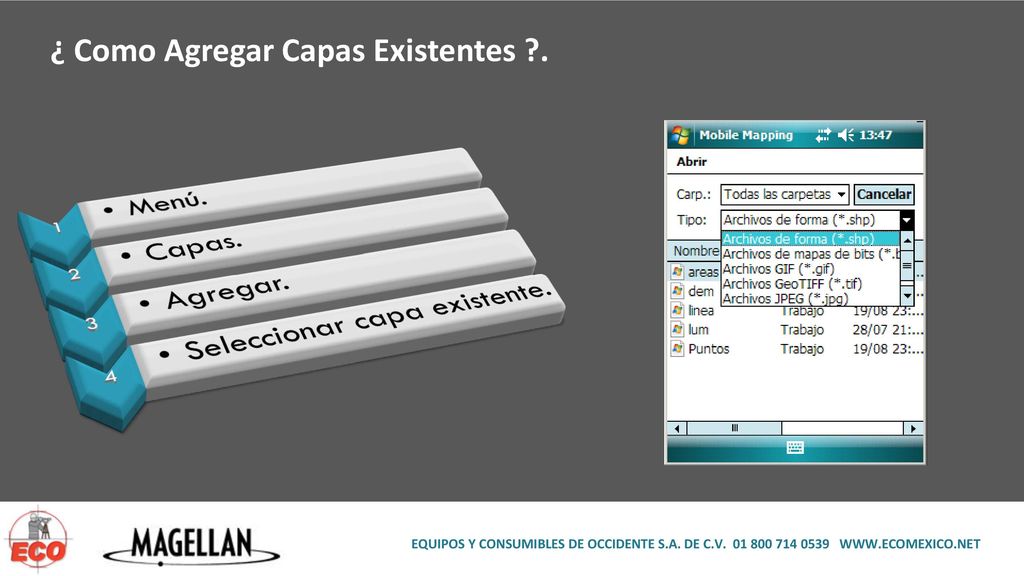

23 ¿ Como Agregar Capas Existentes ?.
1 Menú. 2 Capas. 3 Agregar. 4 Seleccionar capa existente. EQUIPOS Y CONSUMIBLES DE OCCIDENTE S.A. DE C.V

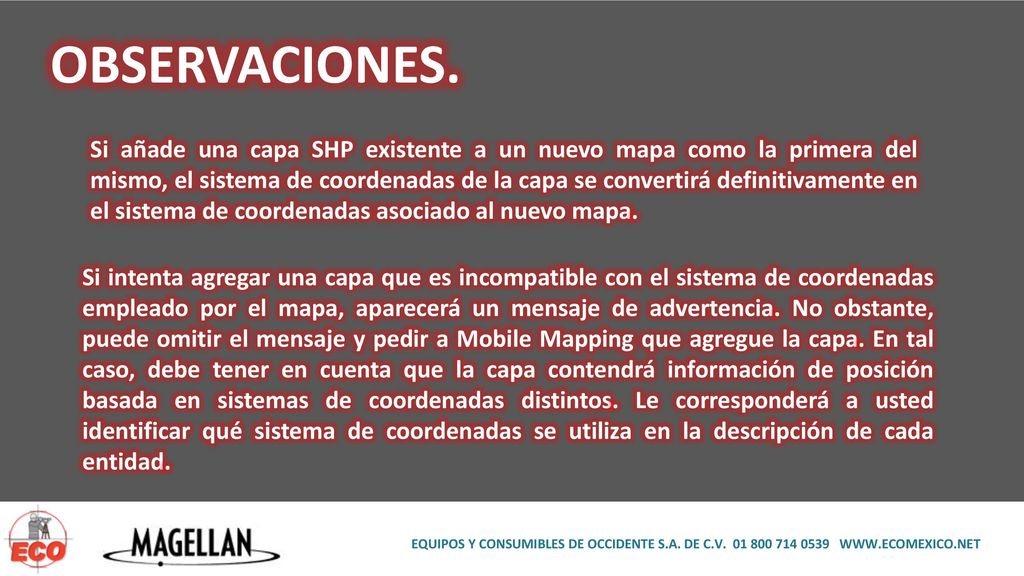

24 OBSERVACIONES. Si añade una capa SHP existente a un nuevo mapa como la primera del mismo, el sistema de coordenadas de la capa se convertirá definitivamente en el sistema de coordenadas asociado al nuevo mapa. Si intenta agregar una capa que es incompatible con el sistema de coordenadas empleado por el mapa, aparecerá un mensaje de advertencia. No obstante, puede omitir el mensaje y pedir a Mobile Mapping que agregue la capa. En tal caso, debe tener en cuenta que la capa contendrá información de posición basada en sistemas de coordenadas distintos. Le corresponderá a usted identificar qué sistema de coordenadas se utiliza en la descripción de cada entidad. EQUIPOS Y CONSUMIBLES DE OCCIDENTE S.A. DE C.V

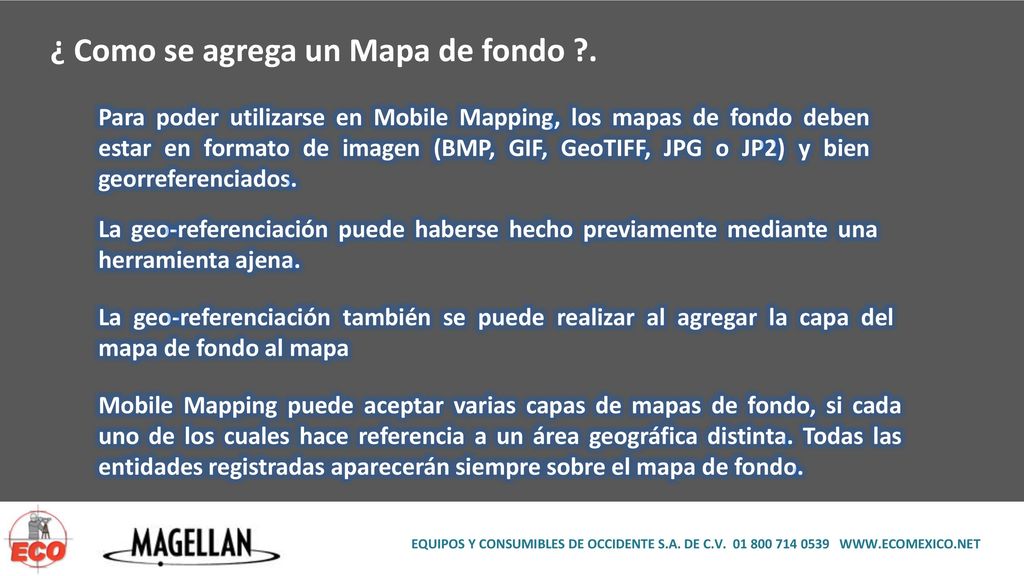

25 ¿ Como se agrega un Mapa de fondo ?.
Para poder utilizarse en Mobile Mapping, los mapas de fondo deben estar en formato de imagen (BMP, GIF, GeoTIFF, JPG o JP2) y bien georreferenciados. La geo-referenciación puede haberse hecho previamente mediante una herramienta ajena. La geo-referenciación también se puede realizar al agregar la capa del mapa de fondo al mapa Mobile Mapping puede aceptar varias capas de mapas de fondo, si cada uno de los cuales hace referencia a un área geográfica distinta. Todas las entidades registradas aparecerán siempre sobre el mapa de fondo. EQUIPOS Y CONSUMIBLES DE OCCIDENTE S.A. DE C.V

26 ¿ Como se agrega un Mapa de fondo ?.
1 Menú. 2 Opciones. 3 Agregar. 4 Mapa 5 Seleccionar Mapa. EQUIPOS Y CONSUMIBLES DE OCCIDENTE S.A. DE C.V

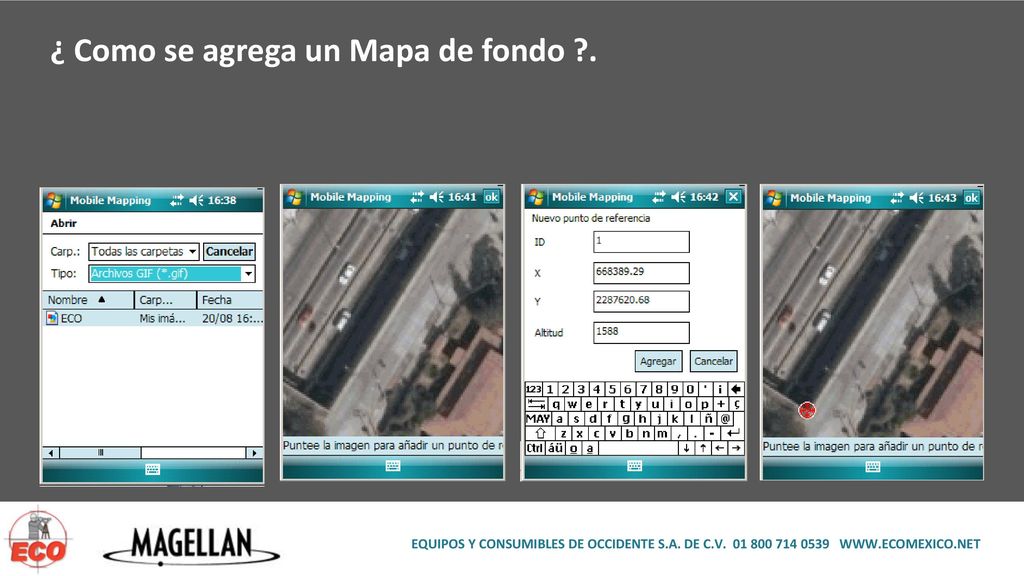

27 ¿ Como se agrega un Mapa de fondo ?.
EQUIPOS Y CONSUMIBLES DE OCCIDENTE S.A. DE C.V

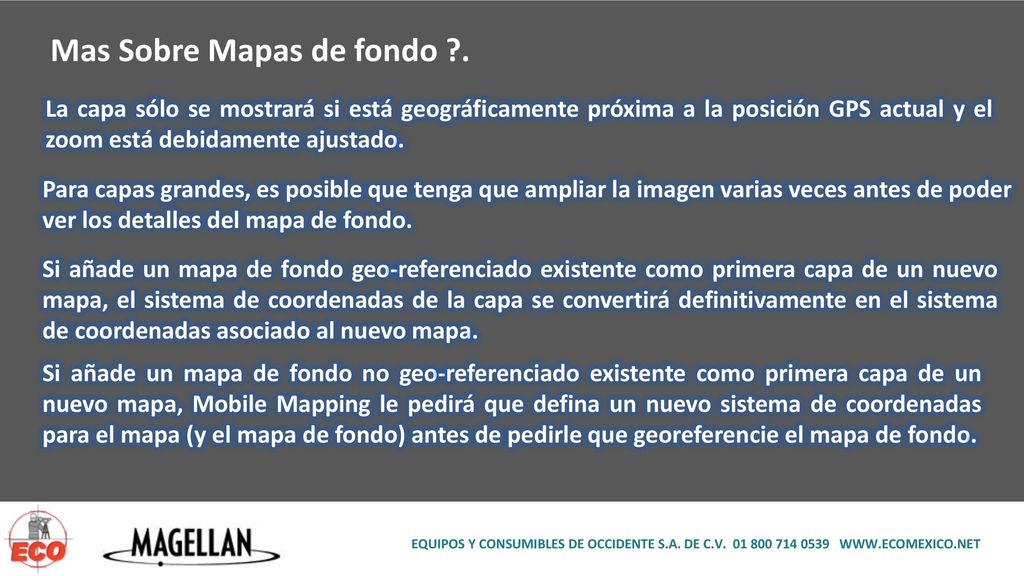

28 Mas Sobre Mapas de fondo ?.
La capa sólo se mostrará si está geográficamente próxima a la posición GPS actual y el zoom está debidamente ajustado. Para capas grandes, es posible que tenga que ampliar la imagen varias veces antes de poder ver los detalles del mapa de fondo. Si añade un mapa de fondo geo-referenciado existente como primera capa de un nuevo mapa, el sistema de coordenadas de la capa se convertirá definitivamente en el sistema de coordenadas asociado al nuevo mapa. Si añade un mapa de fondo no geo-referenciado existente como primera capa de un nuevo mapa, Mobile Mapping le pedirá que defina un nuevo sistema de coordenadas para el mapa (y el mapa de fondo) antes de pedirle que georeferencie el mapa de fondo. EQUIPOS Y CONSUMIBLES DE OCCIDENTE S.A. DE C.V

29 Registro de nuevas entidades.
EQUIPOS Y CONSUMIBLES DE OCCIDENTE S.A. DE C.V

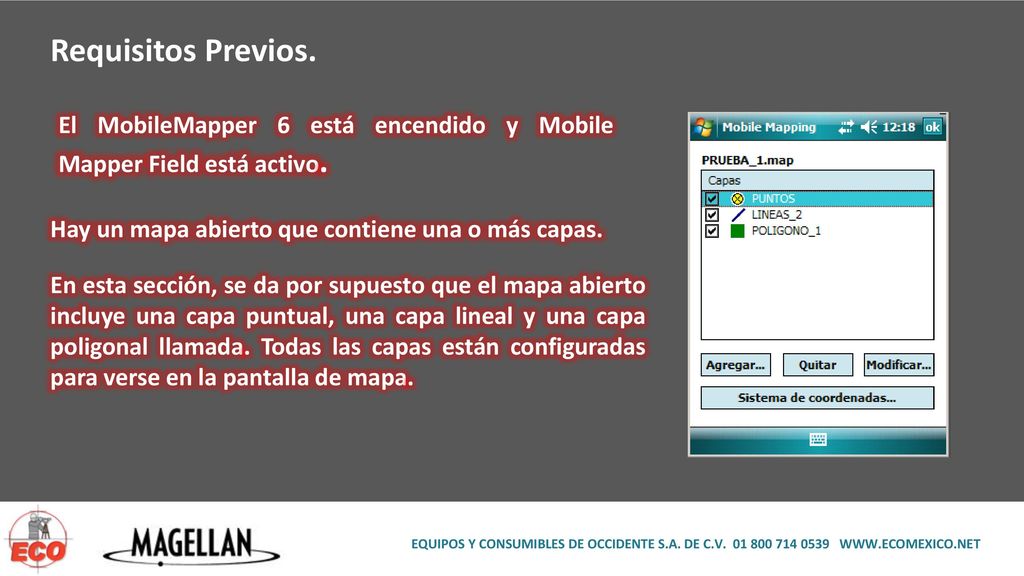

30 Requisitos Previos. El MobileMapper 6 está encendido y Mobile Mapper Field está activo. Hay un mapa abierto que contiene una o más capas. En esta sección, se da por supuesto que el mapa abierto incluye una capa puntual, una capa lineal y una capa poligonal llamada. Todas las capas están configuradas para verse en la pantalla de mapa. EQUIPOS Y CONSUMIBLES DE OCCIDENTE S.A. DE C.V

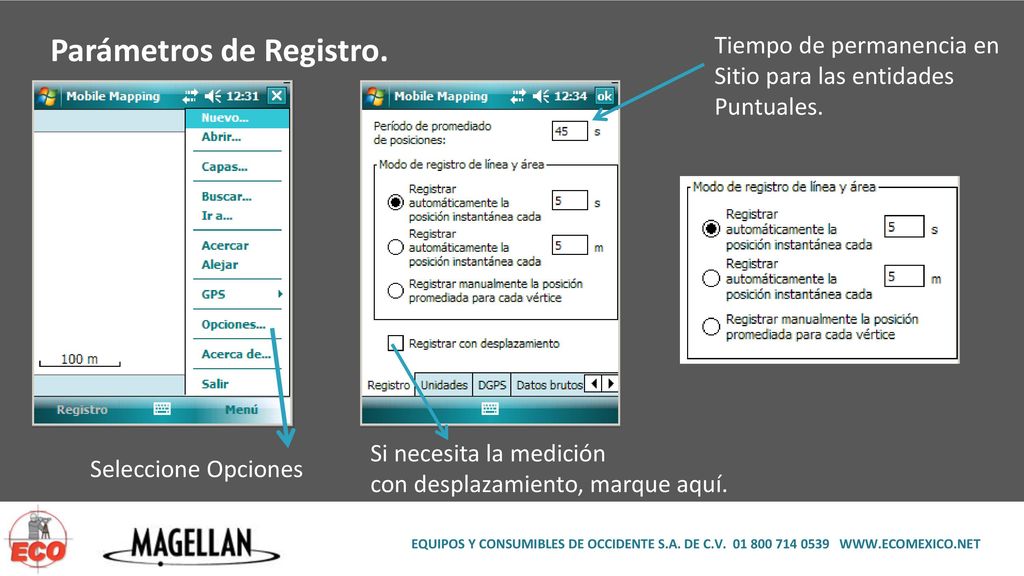

31 Parámetros de Registro.
Tiempo de permanencia en Sitio para las entidades Puntuales. Si necesita la medición con desplazamiento, marque aquí. Seleccione Opciones EQUIPOS Y CONSUMIBLES DE OCCIDENTE S.A. DE C.V

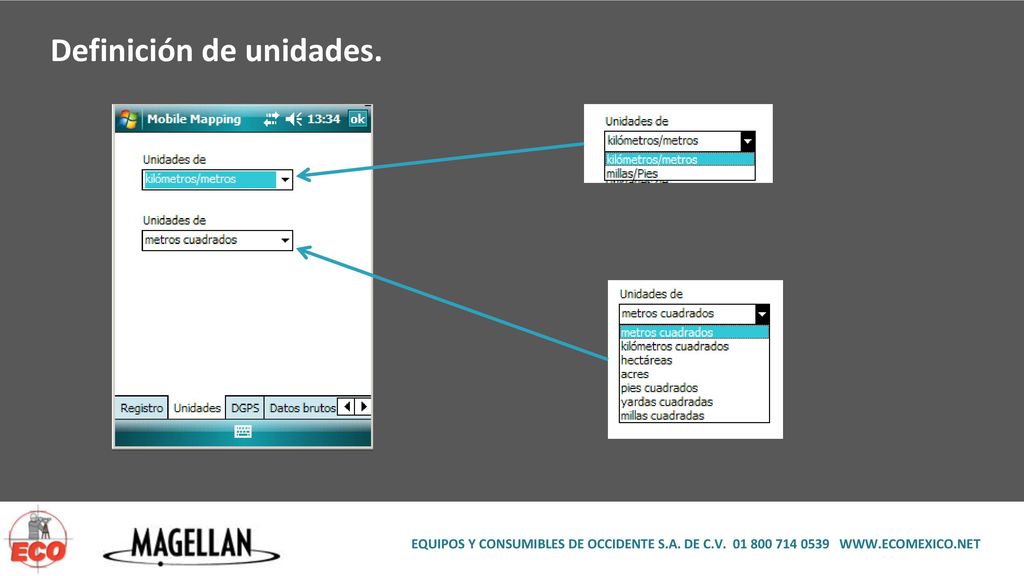

32 Definición de unidades.
EQUIPOS Y CONSUMIBLES DE OCCIDENTE S.A. DE C.V

33 Registro de una Entidad Puntual.
Permanezca cerca del punto que desea registrar. Seleccione Registro (o bien presione la tecla LOG). Aparecerá un menú enumerando todas las capas del mapa. NOTA: Si el mapa contiene una sola capa, no se mostrará ninguna capa y Mobile Mapping empezará a registrar inmediatamente en ese punto. Seleccione Registro. EQUIPOS Y CONSUMIBLES DE OCCIDENTE S.A. DE C.V

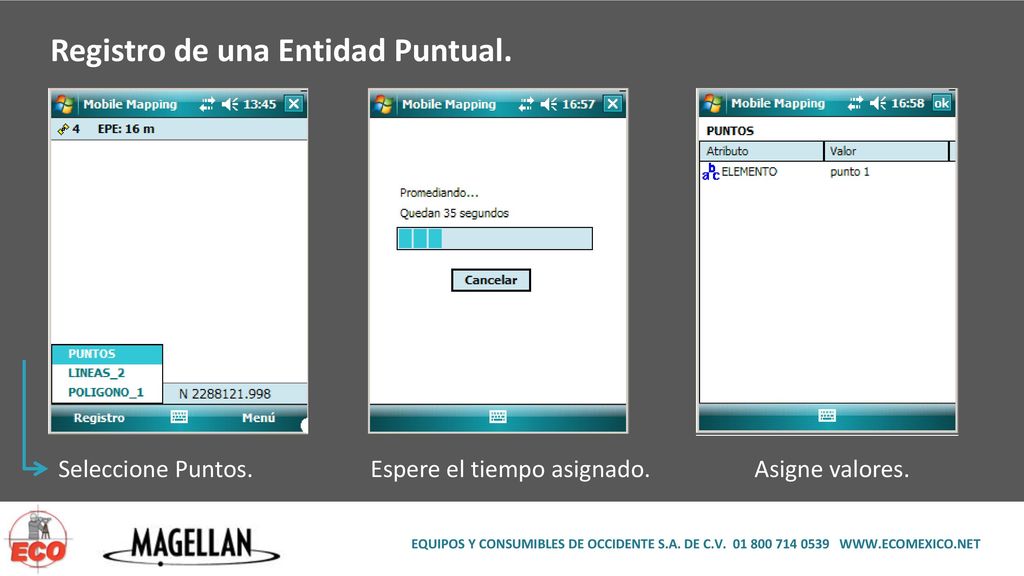

34 Registro de una Entidad Puntual.
Seleccione Puntos. Espere el tiempo asignado. Asigne valores. EQUIPOS Y CONSUMIBLES DE OCCIDENTE S.A. DE C.V

35 Registro de una Entidad Lineal.
EQUIPOS Y CONSUMIBLES DE OCCIDENTE S.A. DE C.V
