1 Método kink para secciones balanceadas
Hola, somos Pedro Santis (Zorrón) y Felipe Carrasco (Capitán W) Geología Estructural Avanzada, Primavera 2010 Profesora Luisa Pinto Alumnos Felipe Carrasco, Pedro Santis

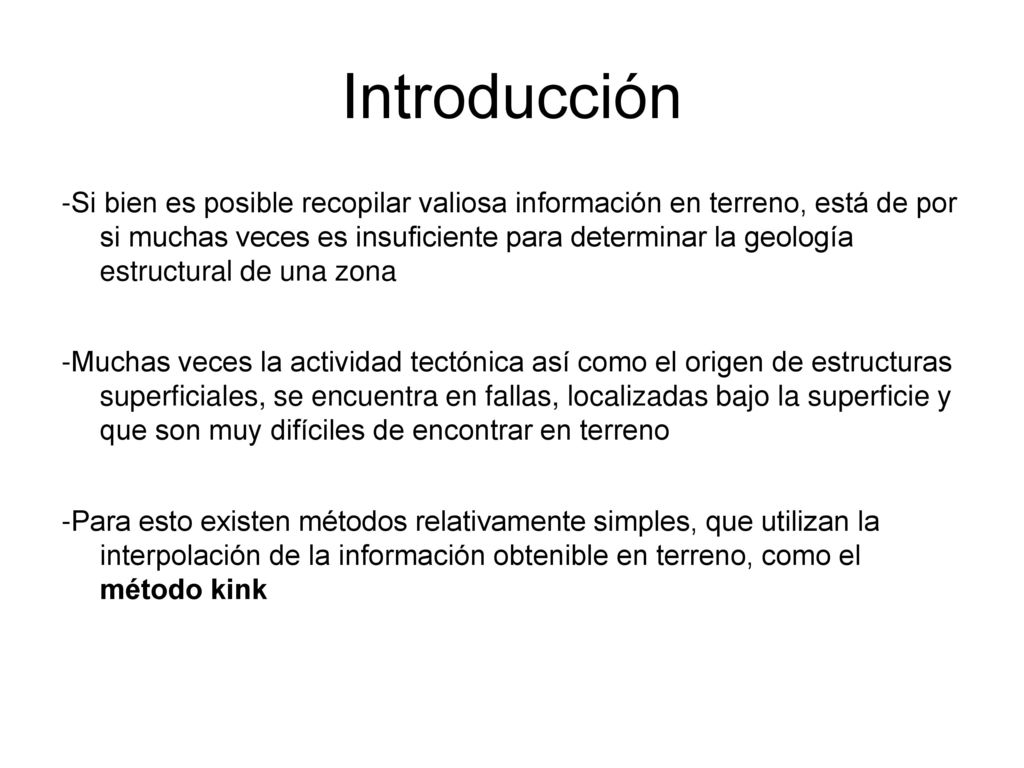

2 Introducción -Si bien es posible recopilar valiosa información en terreno, está de por si muchas veces es insuficiente para determinar la geología estructural de una zona -Muchas veces la actividad tectónica así como el origen de estructuras superficiales, se encuentra en fallas, localizadas bajo la superficie y que son muy difíciles de encontrar en terreno -Para esto existen métodos relativamente simples, que utilizan la interpolación de la información obtenible en terreno, como el método kink

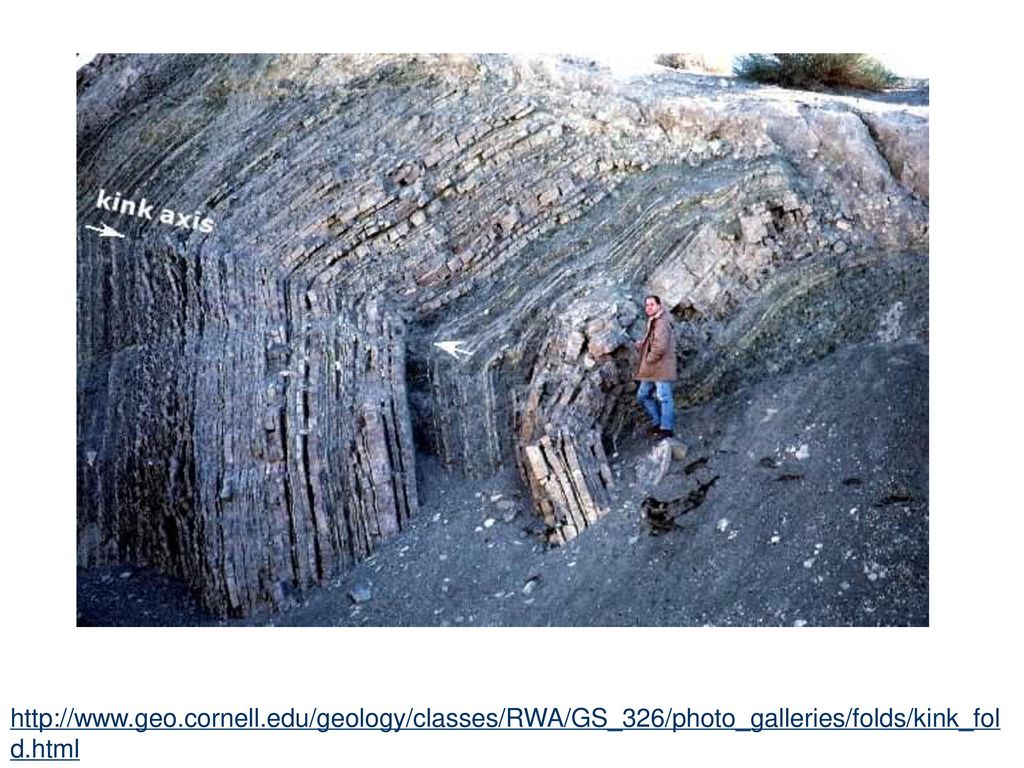

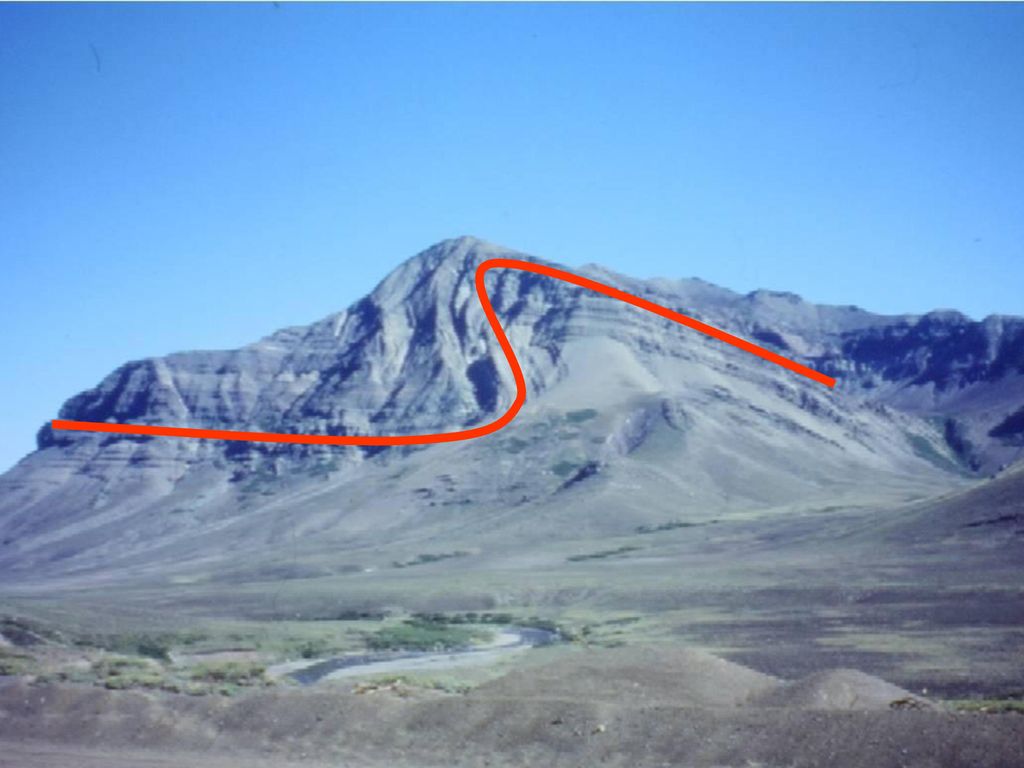

3 El método kink fue motivado por el hecho de que mediciones detalladas muestran que muchas capas en rocas sedimentarias están compuestas por una serie de pliegues abruptos.

4

5 http://www. geo. cornell

6 Previo a la aplicación del método

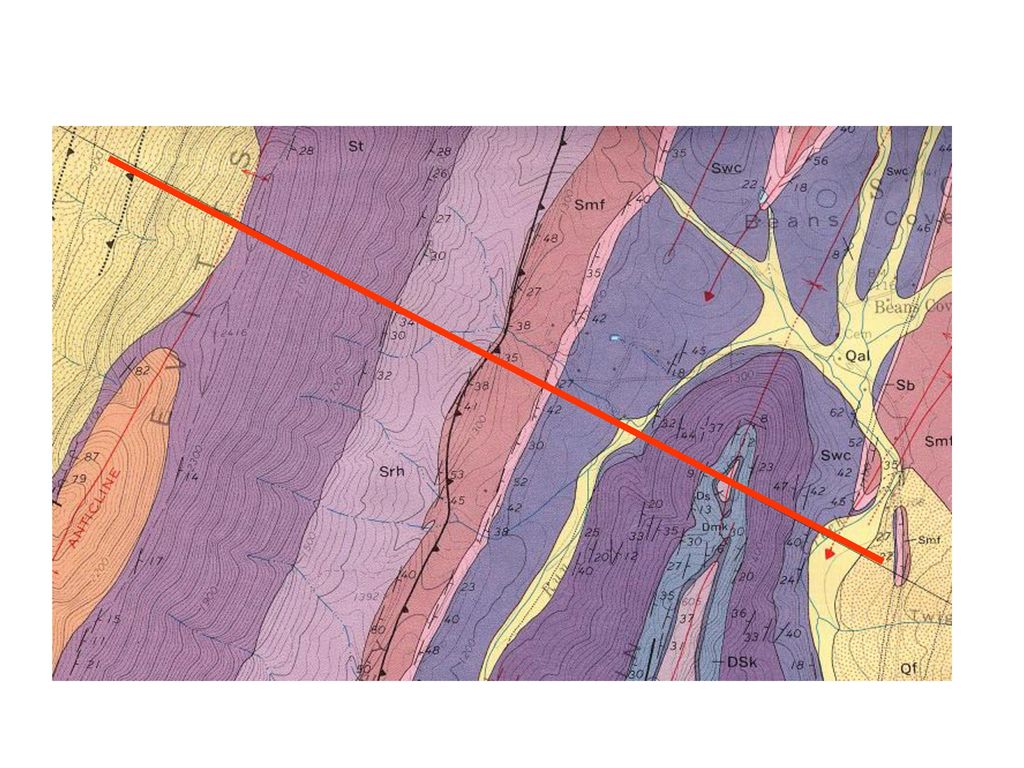

Mapa geológico Elección de una sección Topografía del perfil, en general sin exageración vertical Marcar contactos, litologías, charnelas de pliegues, fallas, etc Proyectar todos los manteos (dip real) con respecto al plano de sección elegido  dip aparente En general se elige una seccion perpendicular al rumbo de los pliegues o estructuras Uso de proyecciones esfericas o gráfico adjunto

7

8 ,

9 , ángulo entre rumbo y línea de sección Dip Real Dip Aparente

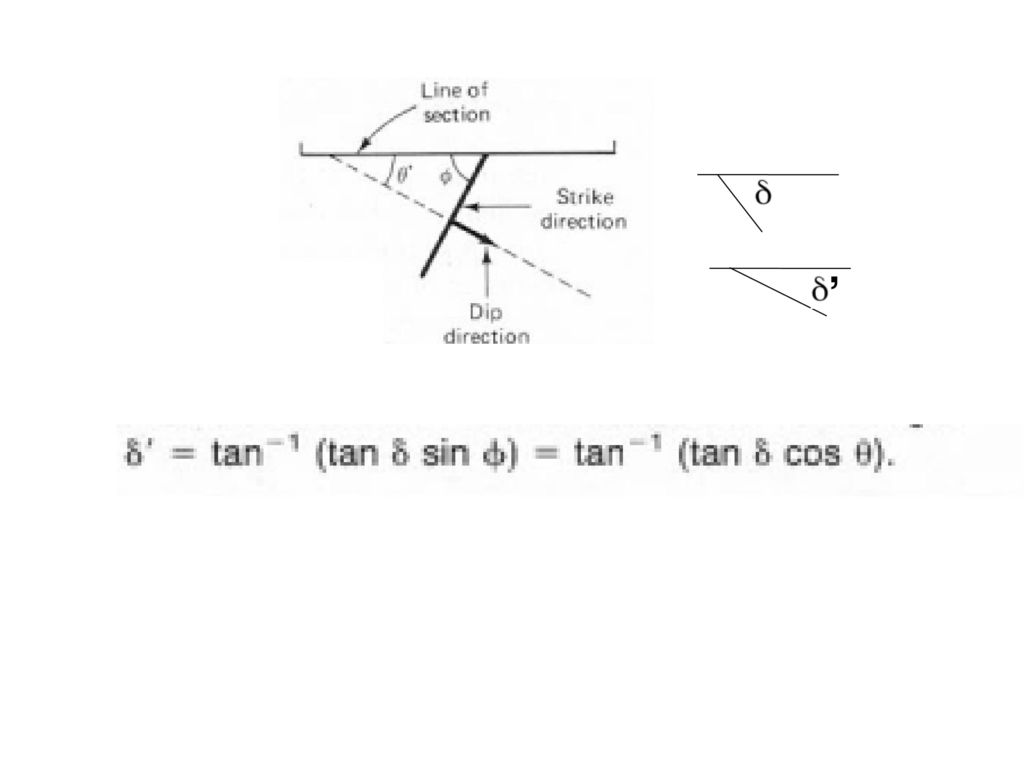

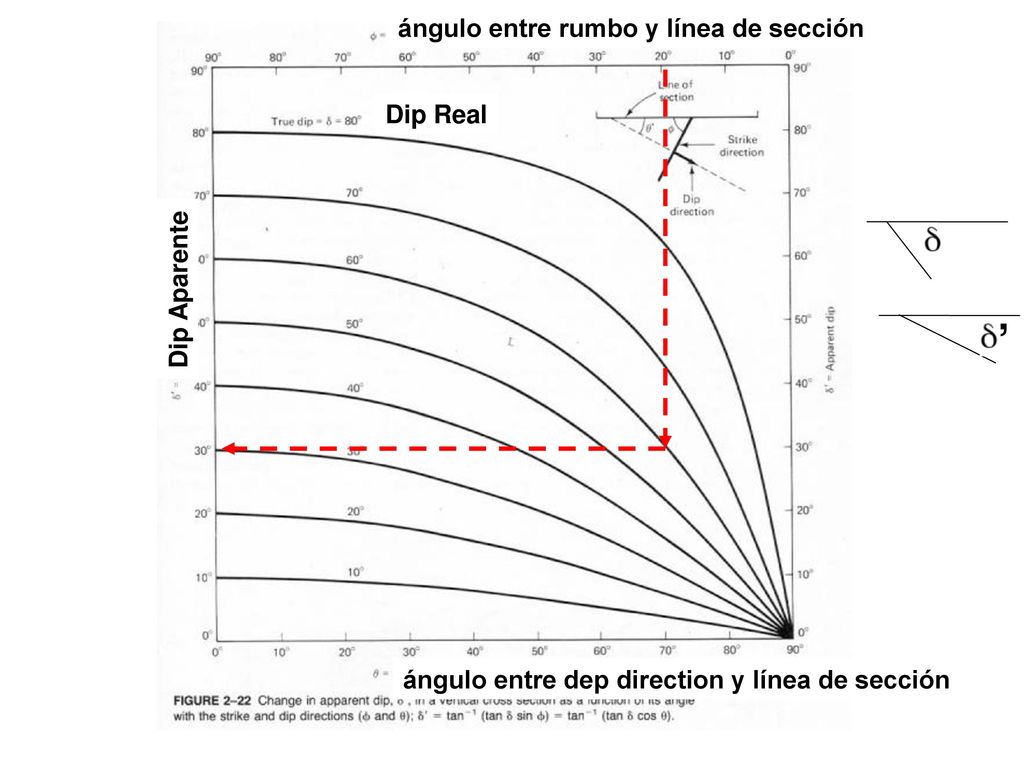

Ángulo theta es el ángulo entre la línea de rumbo y la línea de sección, cuando ese ángulo theta vale 90°, el manteo obtenido en terreno, es igual al manteo real, de lo contrario, el manteo obtenido en terreno, es un manteo aparente, y debe ser convertido a manteo real, el cual seria el manteo a usar en el perfil usando la sgte tabla: ángulo entre dep direction y línea de sección

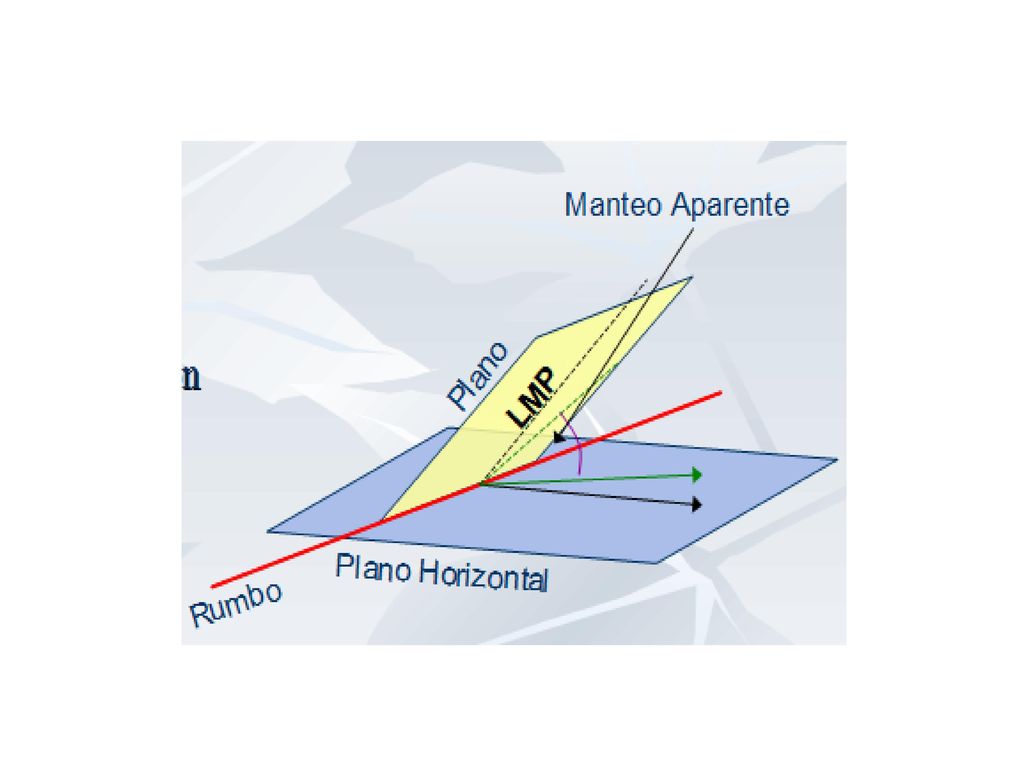

10 Imagen que muestra el plano con manteos real y aparente, sus proyecciones sobre un plano horizontal y línea de rumbo.

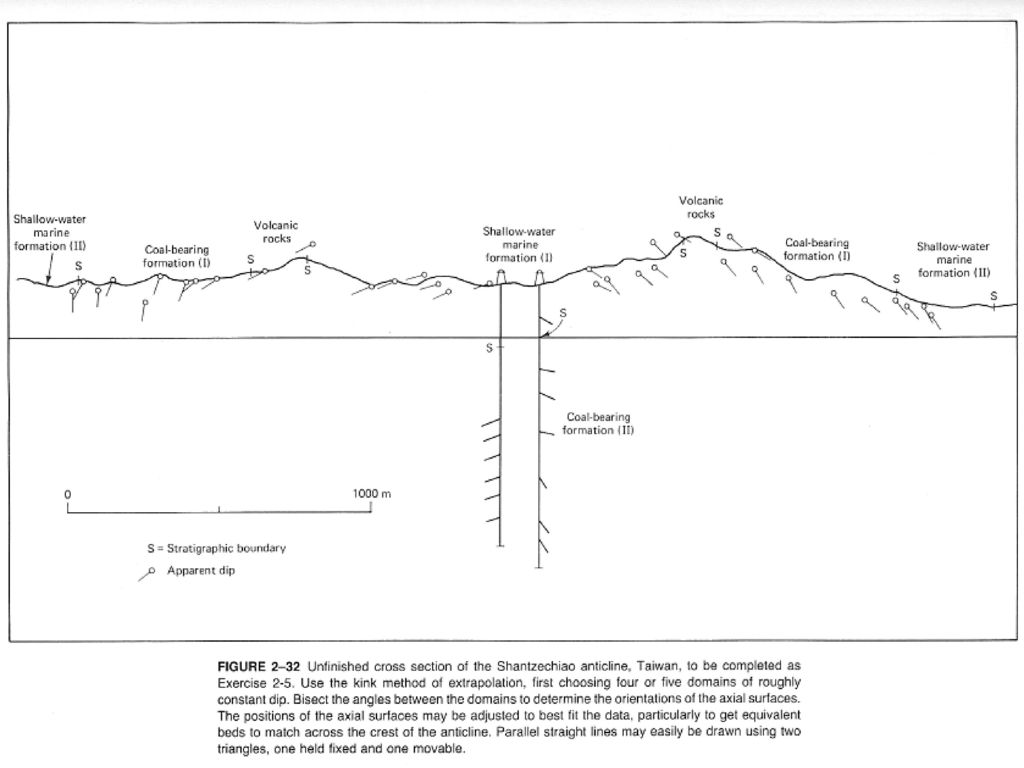

11 En esta imagen, se recopilan no sólo los datos sobre la línea de perfil, sino que también datos de zonas cercanas paralelas a la línea de perfil, eso explica que haya dantos de manteo sobre y bajo la superficie, cabe notar que todos los datos mostrados en la imagen son manteos aparentes.

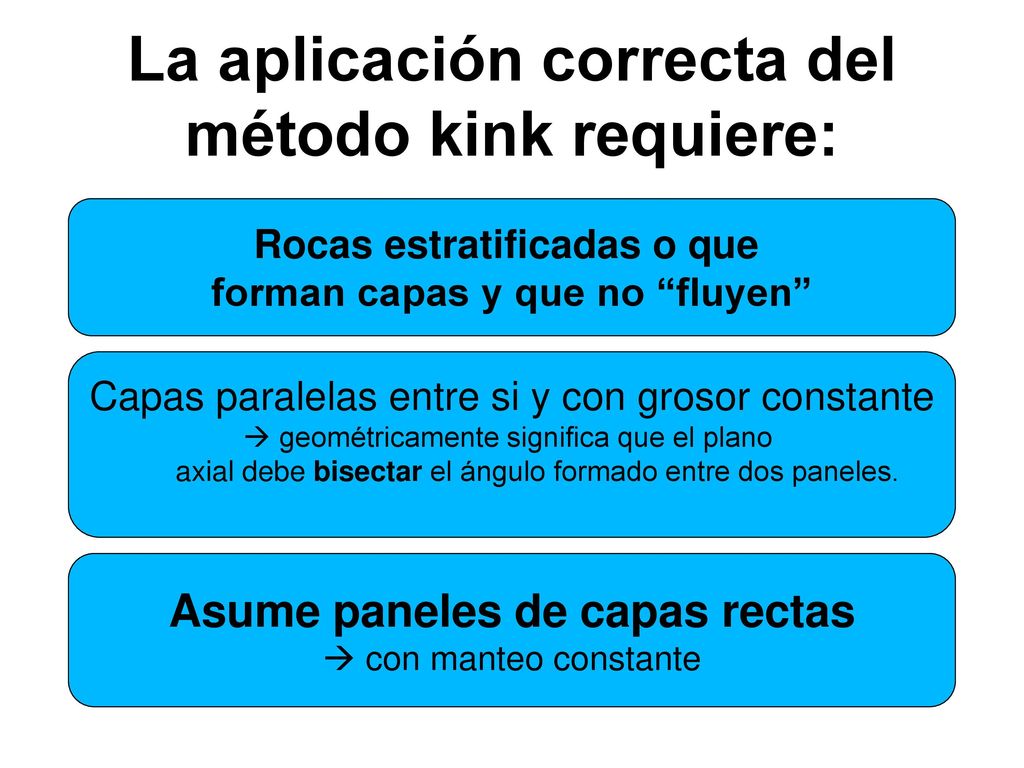

12 La aplicación correcta del método kink requiere:
Rocas estratificadas o que forman capas y que no “fluyen” Capas paralelas entre si y con grosor constante  geométricamente significa que el plano axial debe bisectar el ángulo formado entre dos paneles. Asume paneles de capas rectas  con manteo constante

13 Panel Panel Panel Panel

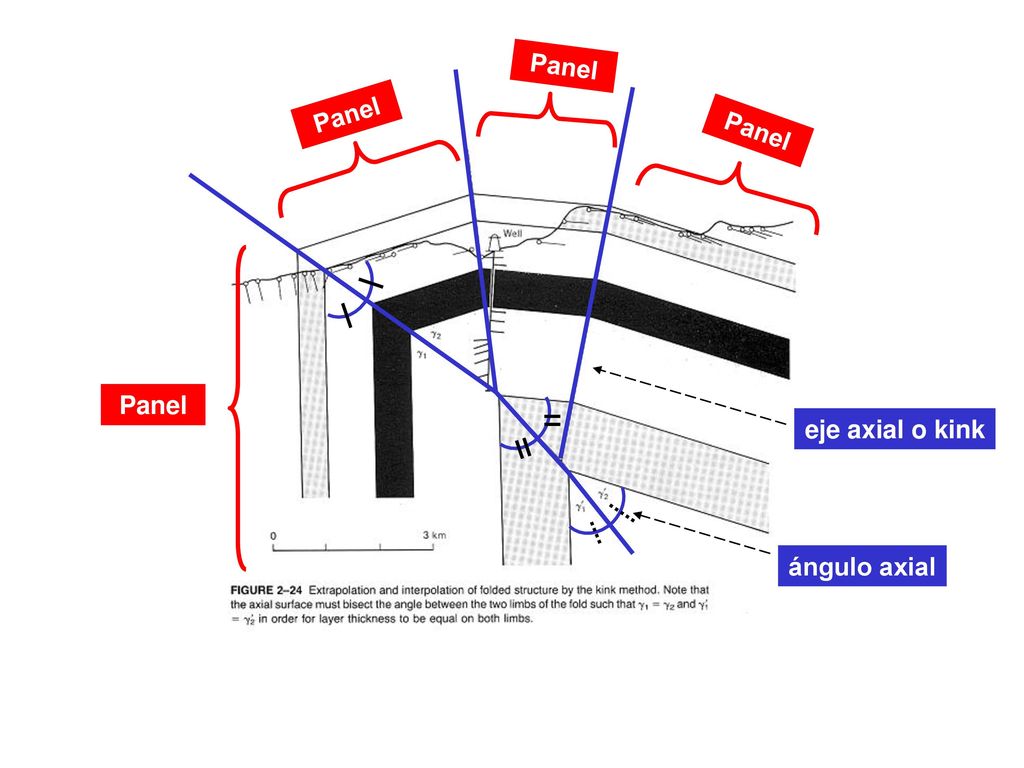

eje axial o kink En esta imagen se refleja como se aplica el método kink en pliegues de alto ángulo. ángulo axial

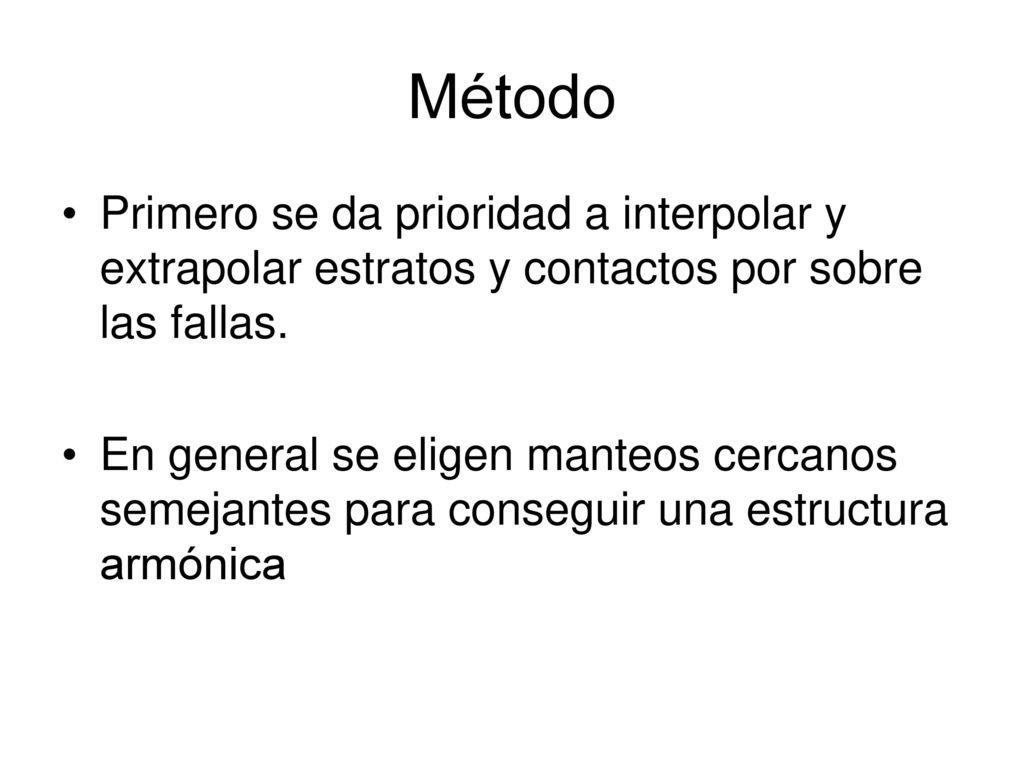

14 Método Primero se da prioridad a interpolar y extrapolar estratos y contactos por sobre las fallas. En general se eligen manteos cercanos semejantes para conseguir una estructura armónica Primero se da prioridad a interpolar y extrapolar estratos y contactos por sobre las fallas, ya que luego pueden inferirse a partir de las discordancias observada en el modelo fallas no observadas

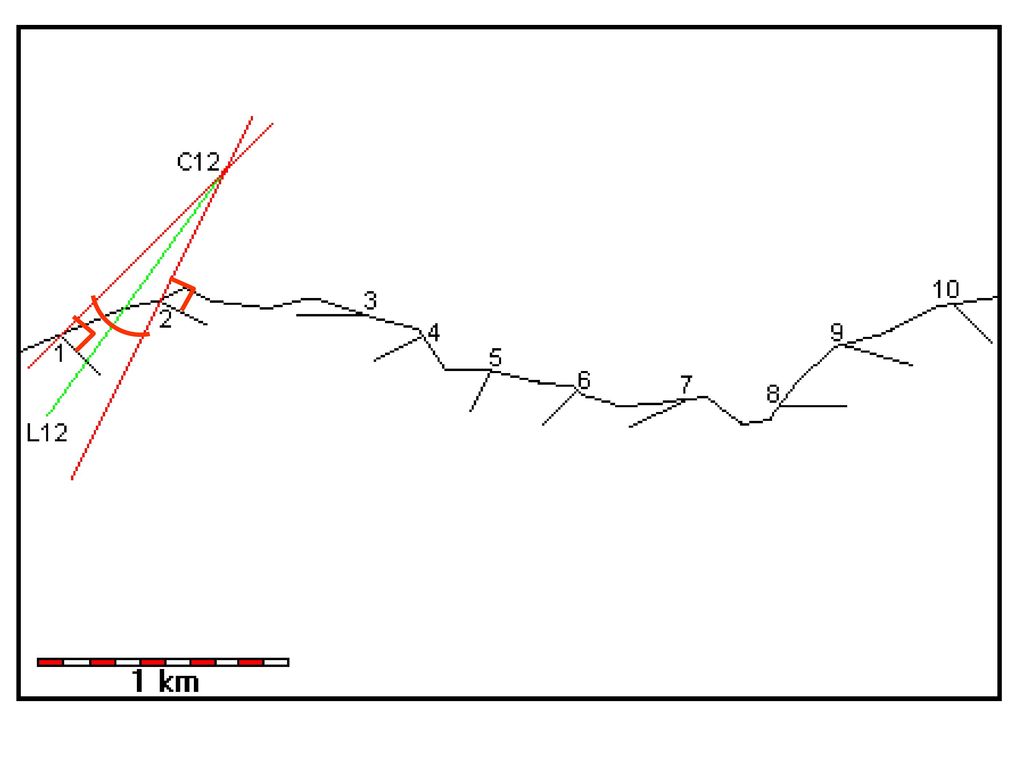

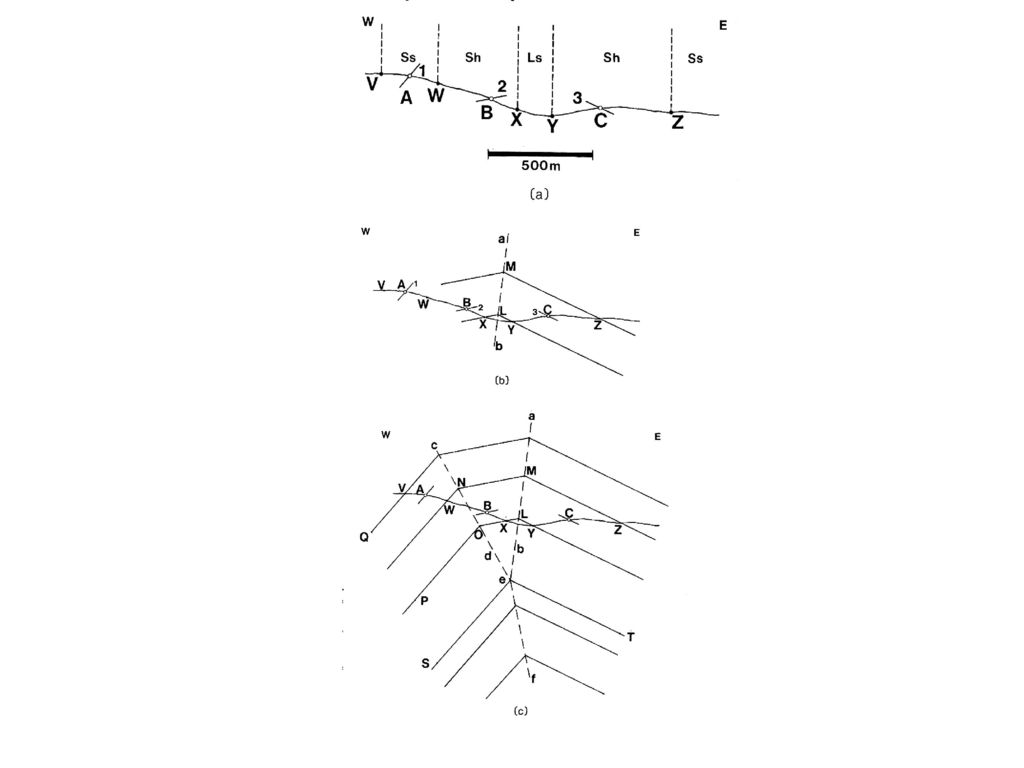

15 Diagrama que muestra la correcta aplicación del método kink en un caso sin mayor dificultad

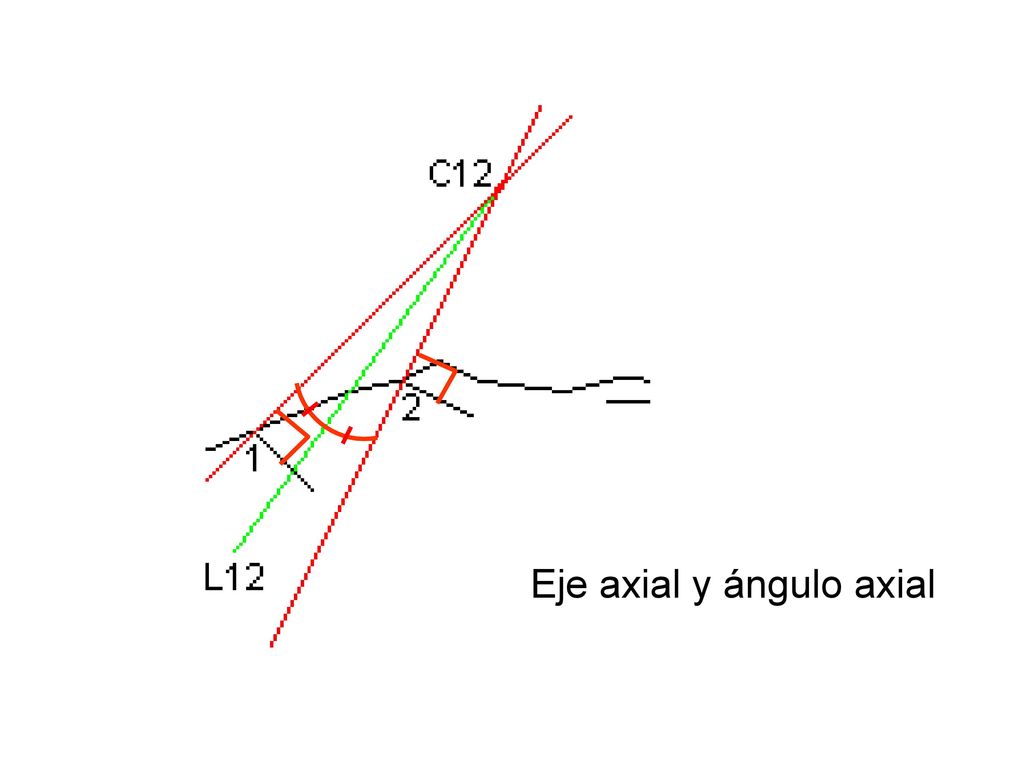

16 Eje axial y ángulo axial
Destacar bisectriz. Eje axial y ángulo axial

17 Animación que muestra la aplicación del método kink, cabe notar que se reacomodan al final las líneas con el fin de acomodarse a los estratos (explicar bien, pues normalmente las discordancias significan la presencia de alguna falla, mi no entender??)

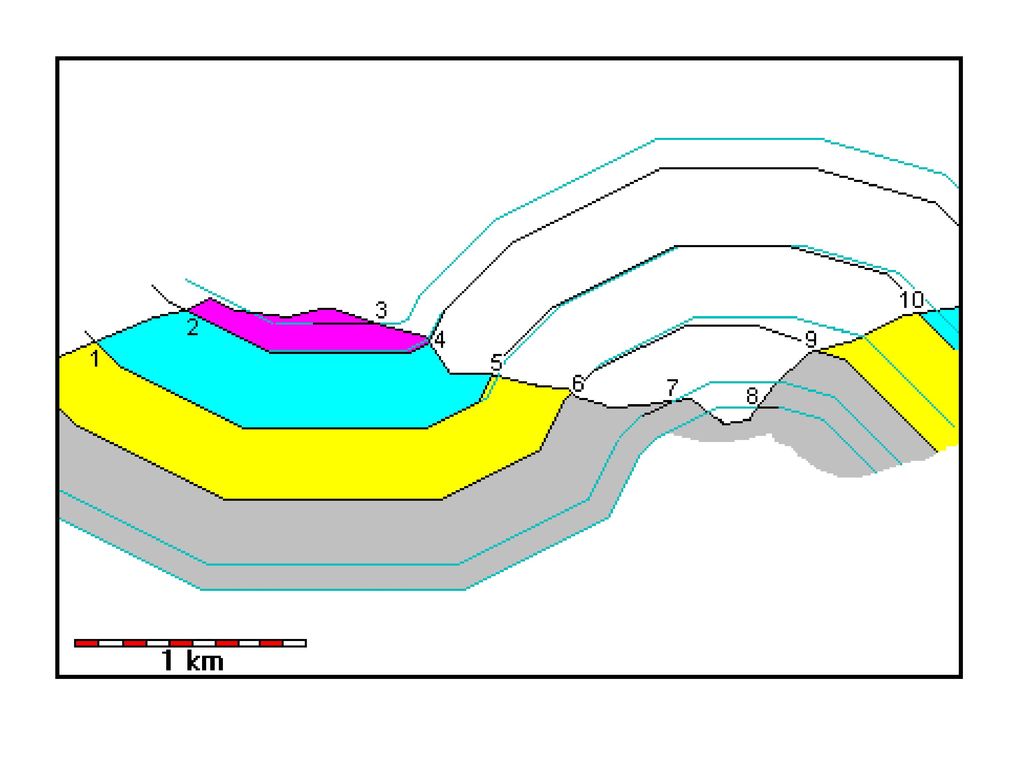

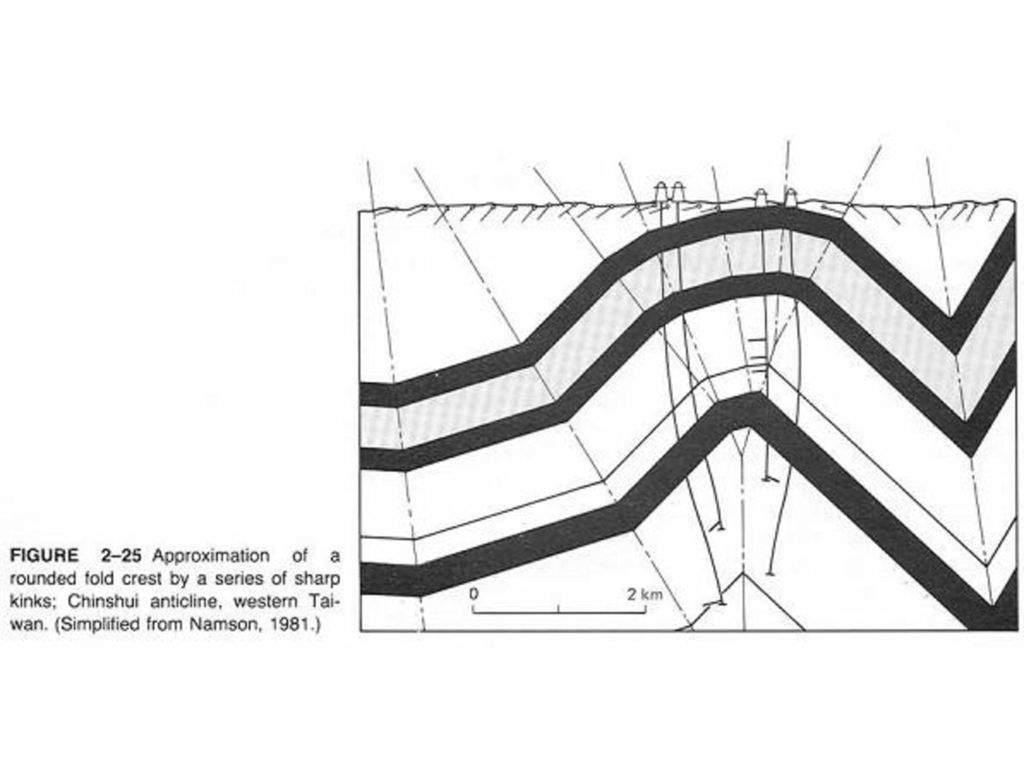

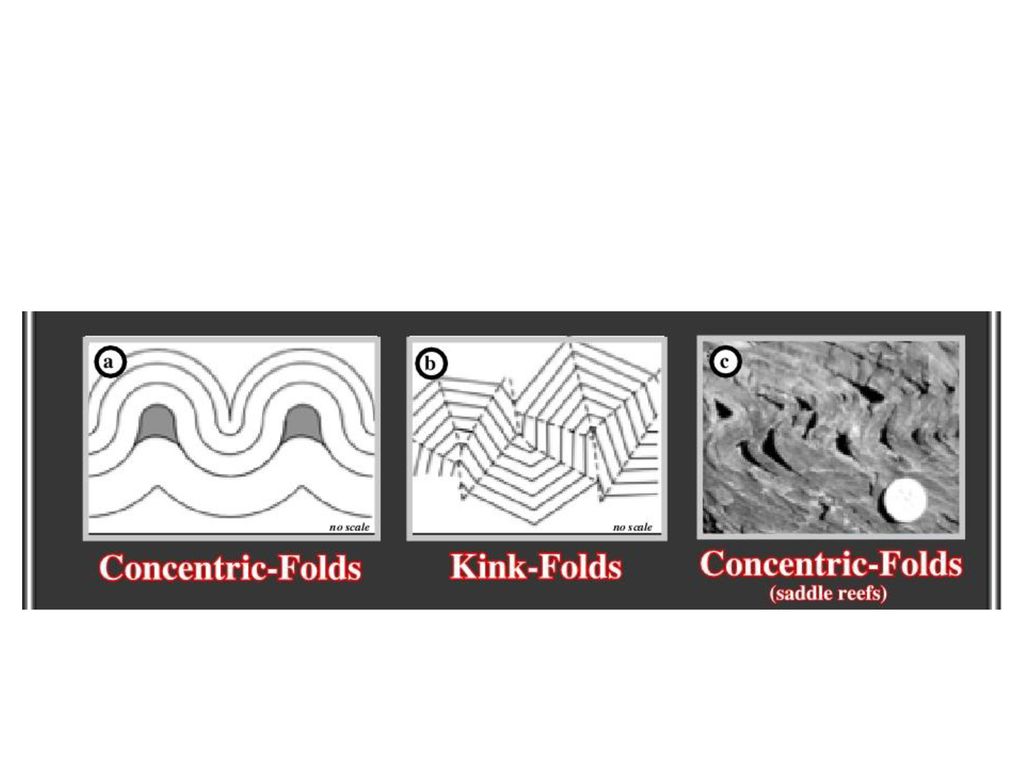

18 Muestra de como se aproxima un pliegue circular mediante una sucesión de varios kinks.

19 Forma chanta de hacer el método kink, no sé que más poner.

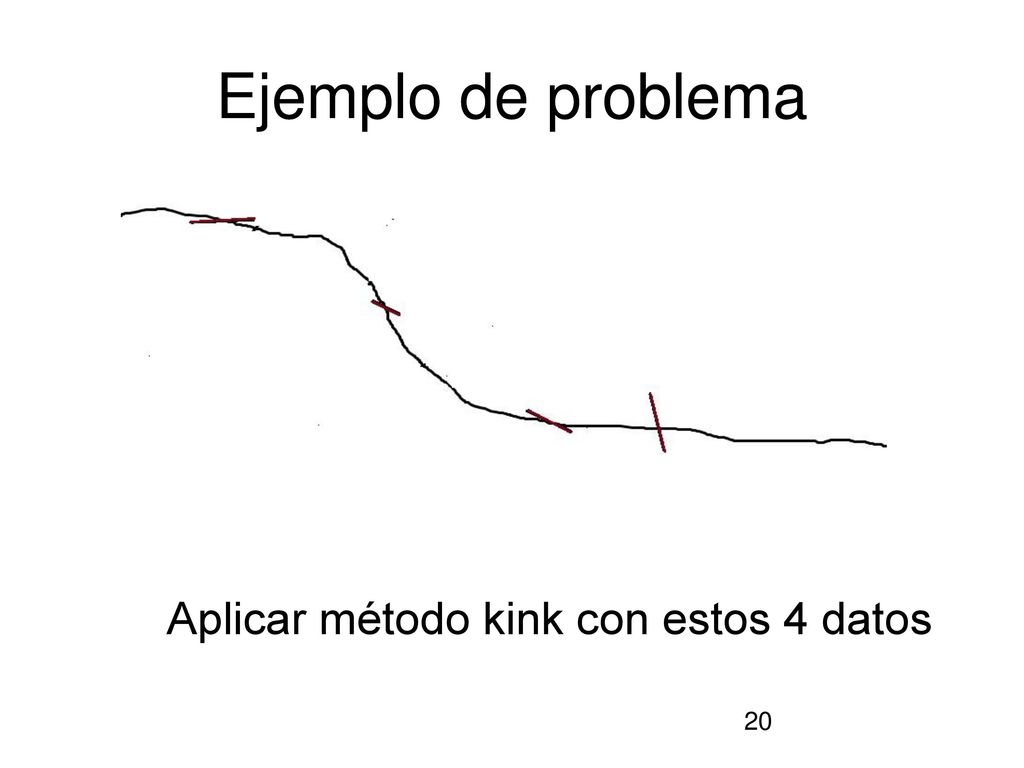

20 Aplicar método kink con estos 4 datos
Ejemplo de problema Ejemplo de problema Aplicar método kink con estos 4 datos

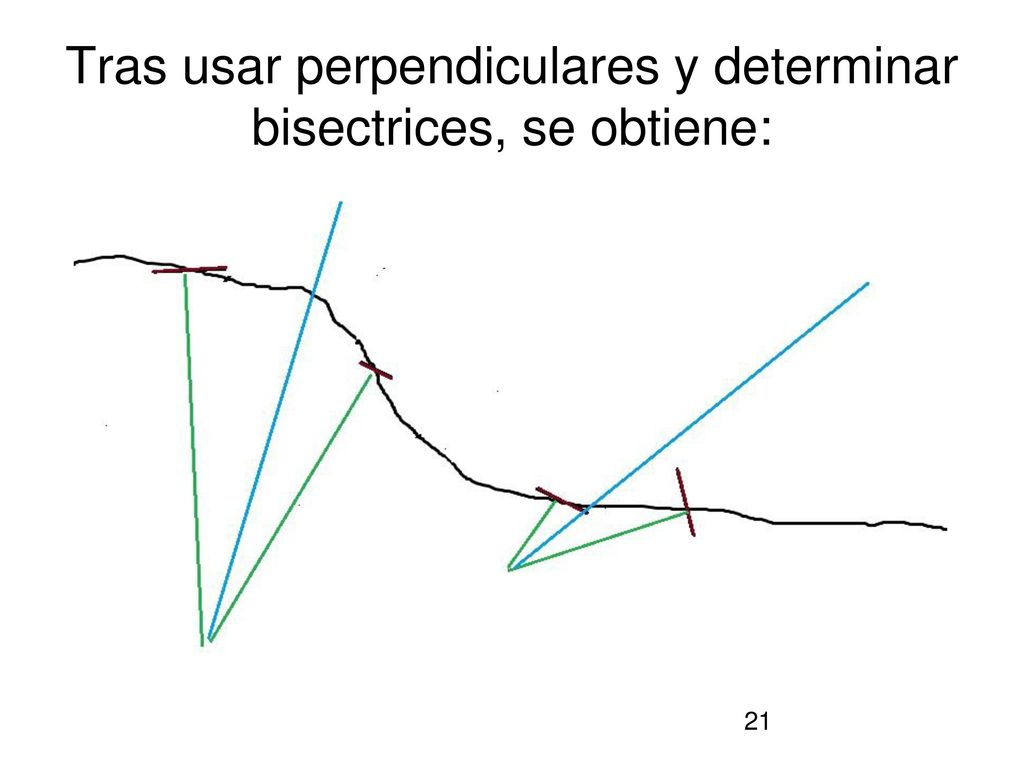

21 Tras usar perpendiculares y determinar bisectrices, se obtiene:

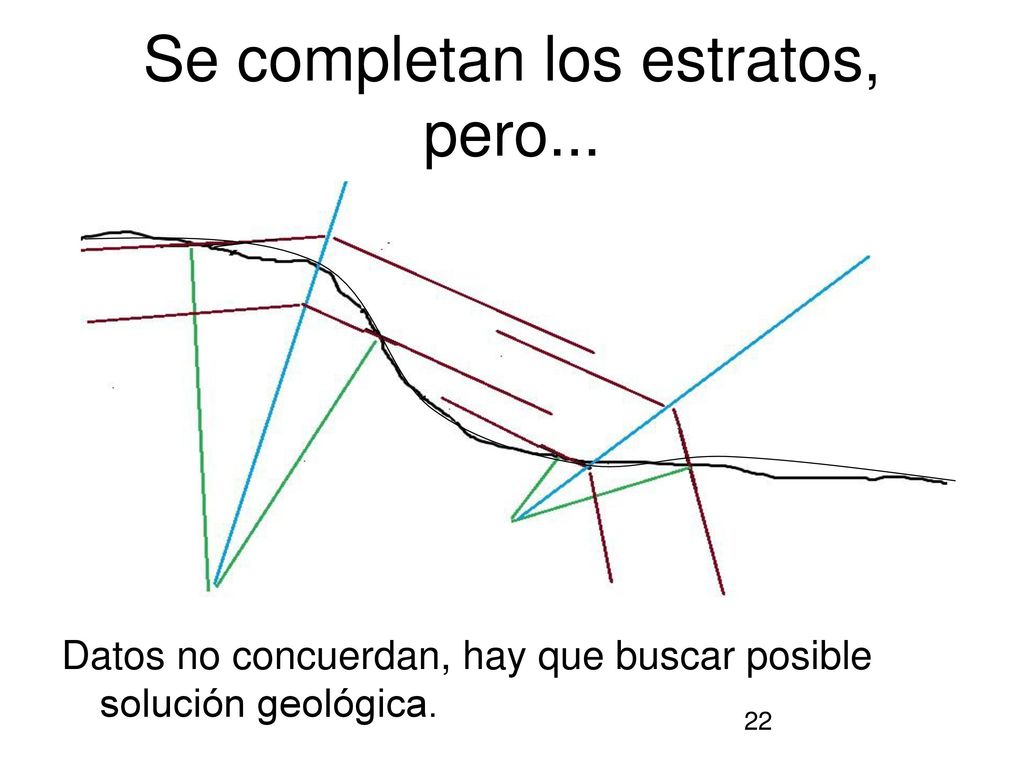

22 Se completan los estratos, pero...
Datos no concuerdan, hay que buscar posible solución geológica.

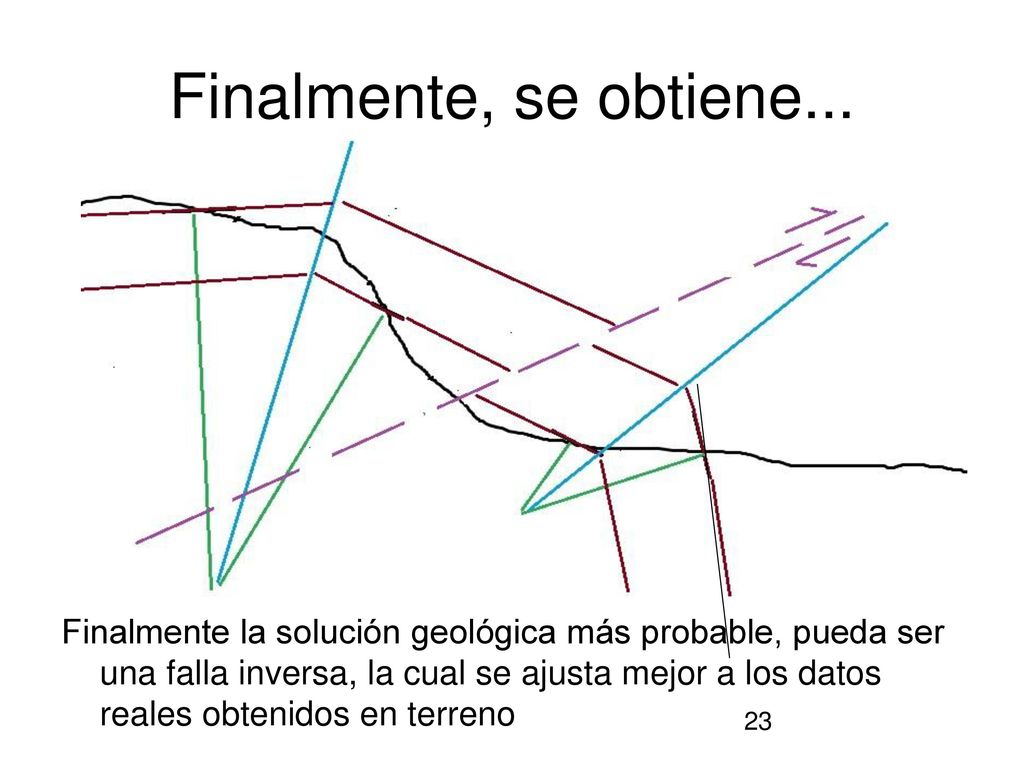

23 Finalmente, se obtiene... Finalmente la solución geológica más probable, pueda ser una falla inversa, la cual se ajusta mejor a los datos reales obtenidos en terreno

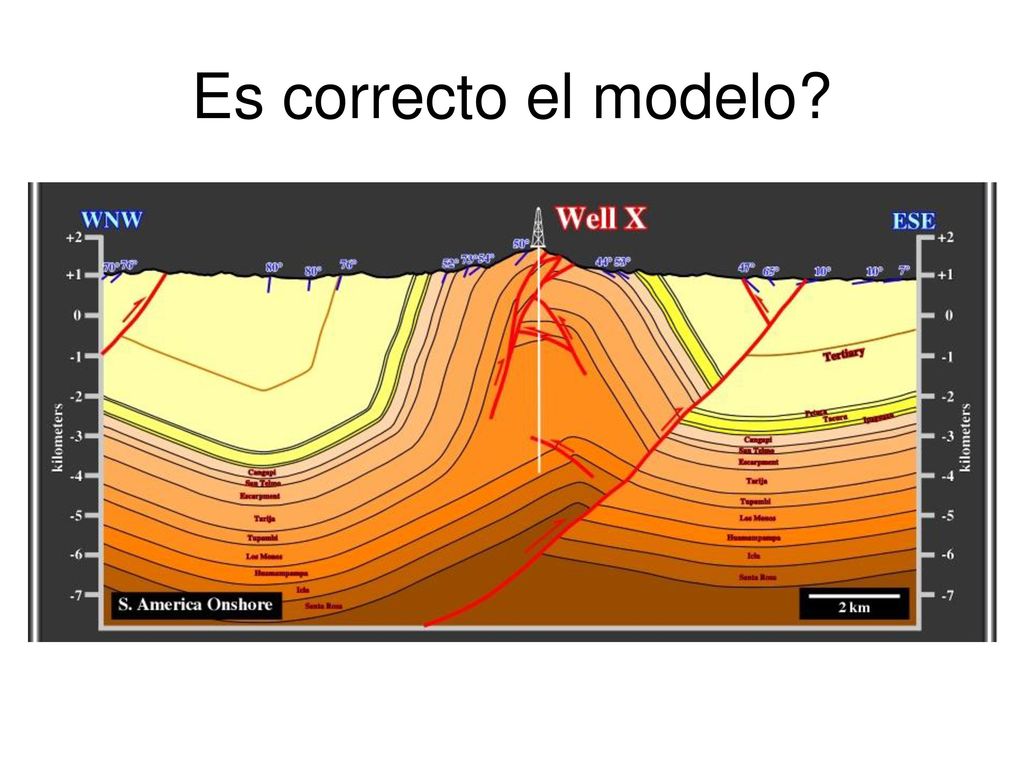

24 Es correcto el modelo?

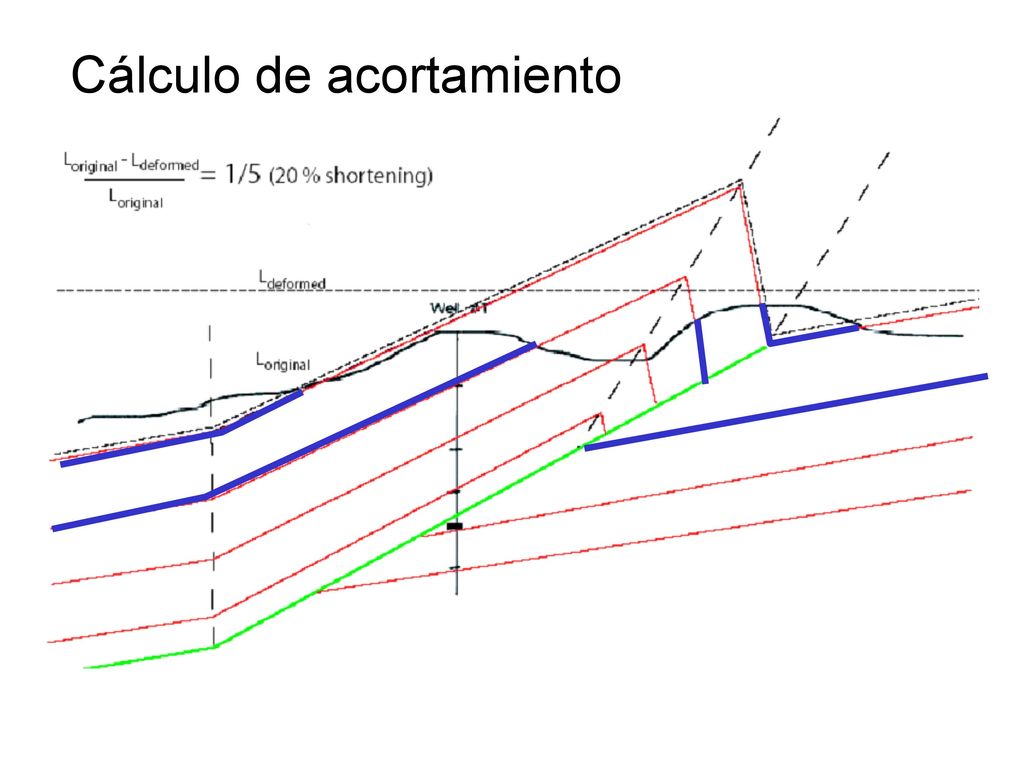

25 Cálculo de acortamiento

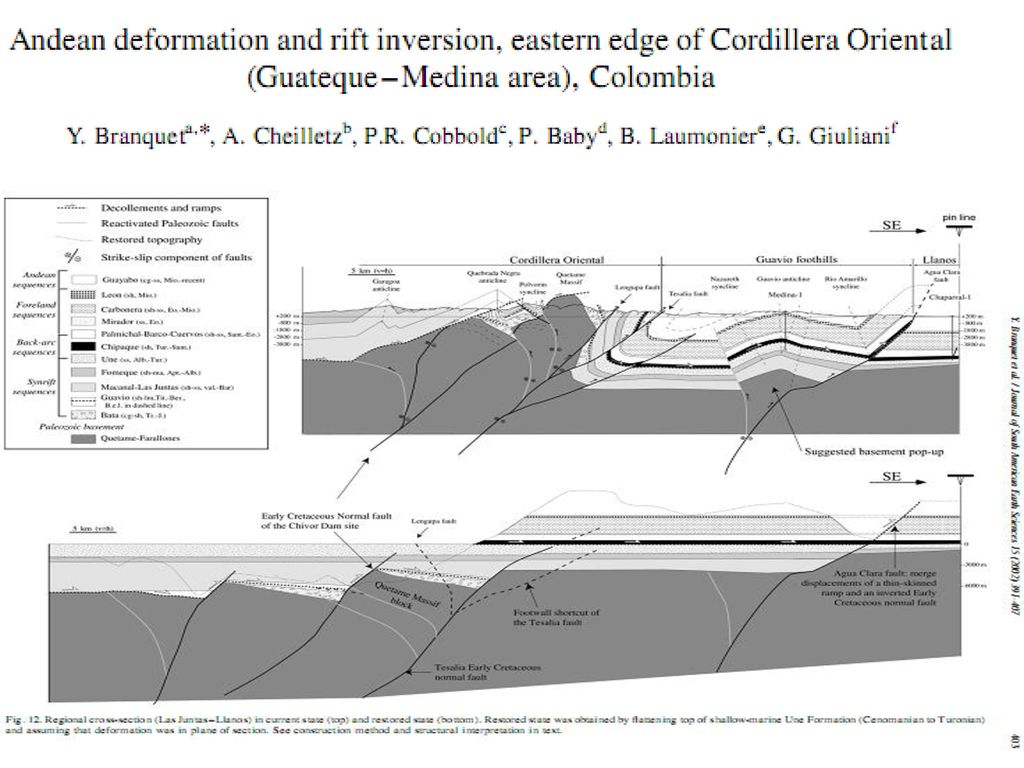

26

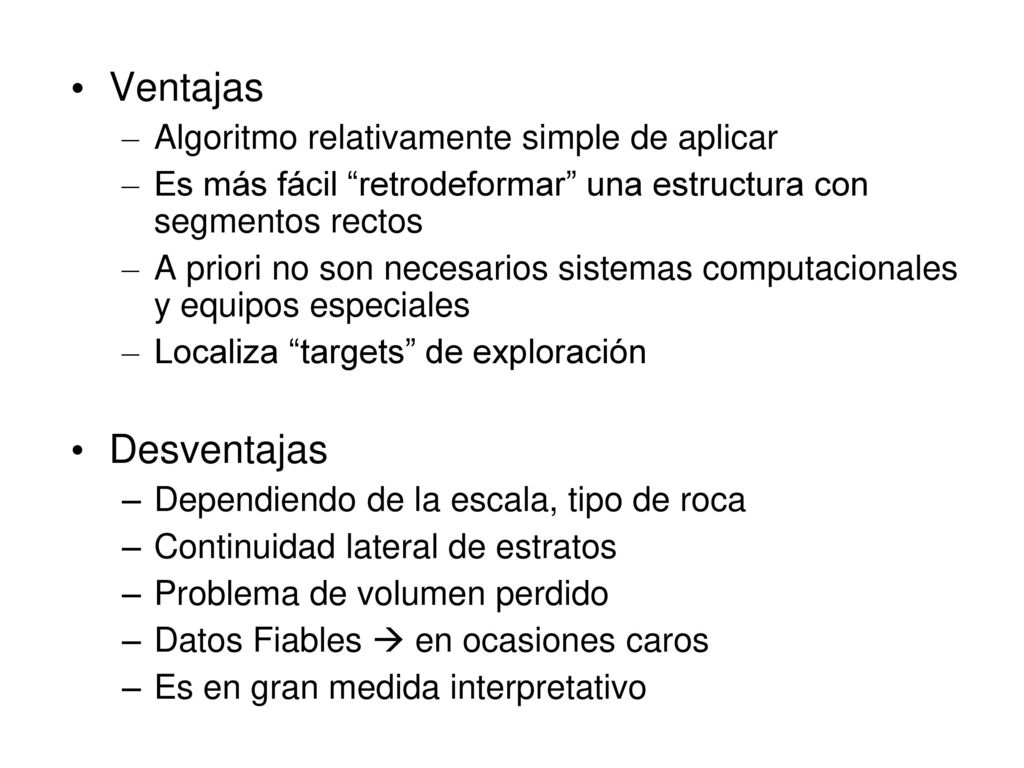

27 Ventajas Desventajas Algoritmo relativamente simple de aplicar

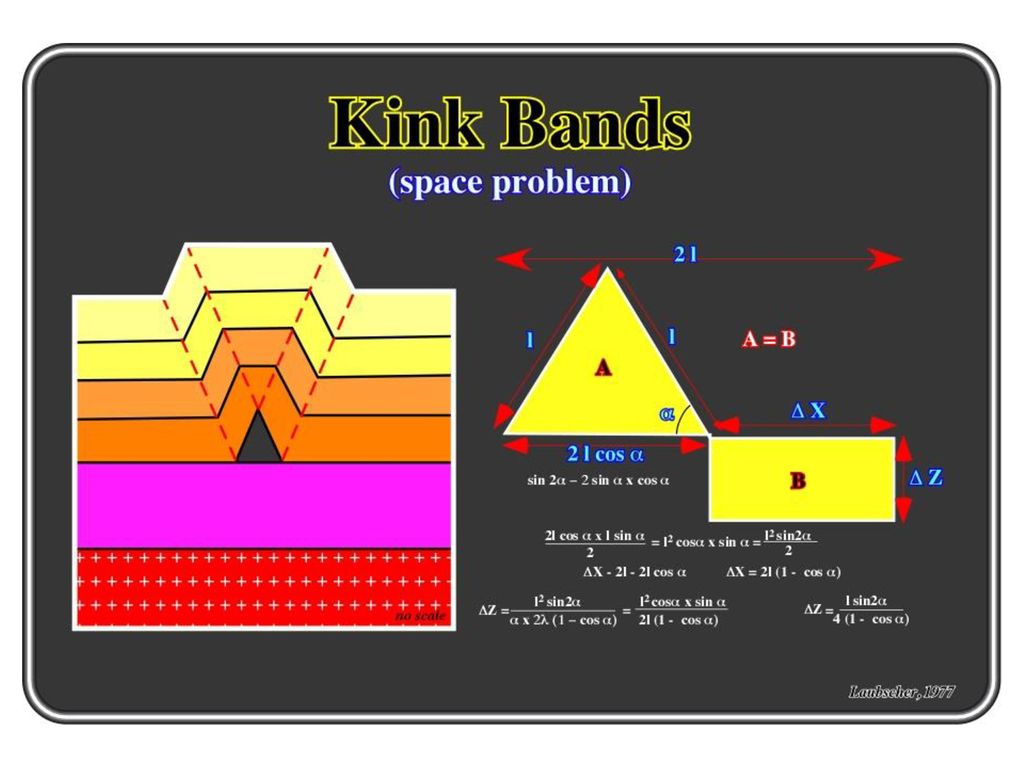

Es más fácil “retrodeformar” una estructura con segmentos rectos A priori no son necesarios sistemas computacionales y equipos especiales Localiza “targets” de exploración Desventajas Dependiendo de la escala, tipo de roca Continuidad lateral de estratos Problema de volumen perdido Datos Fiables  en ocasiones caros Es en gran medida interpretativo

28

29

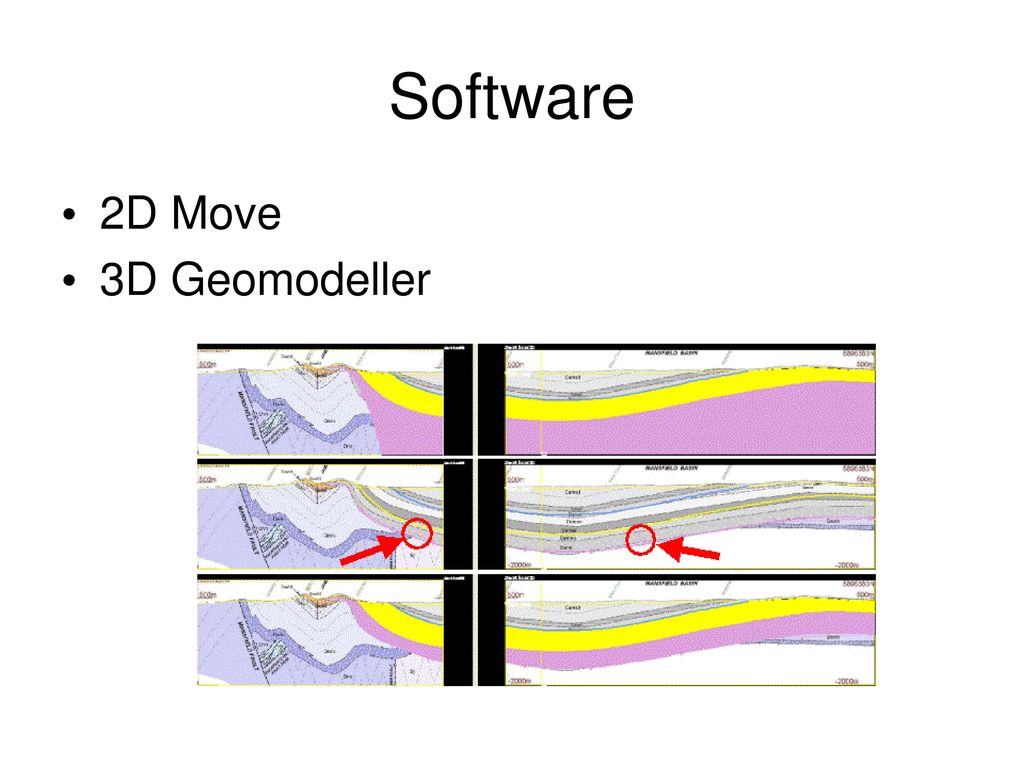

30 Software 2D Move 3D Geomodeller

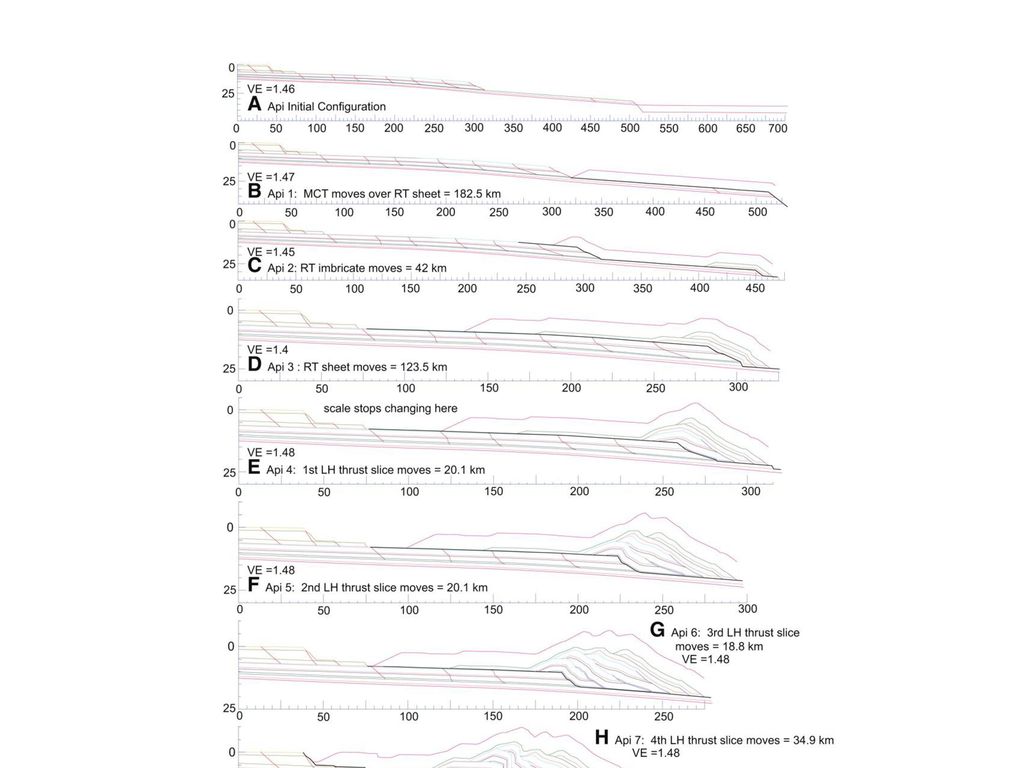

31

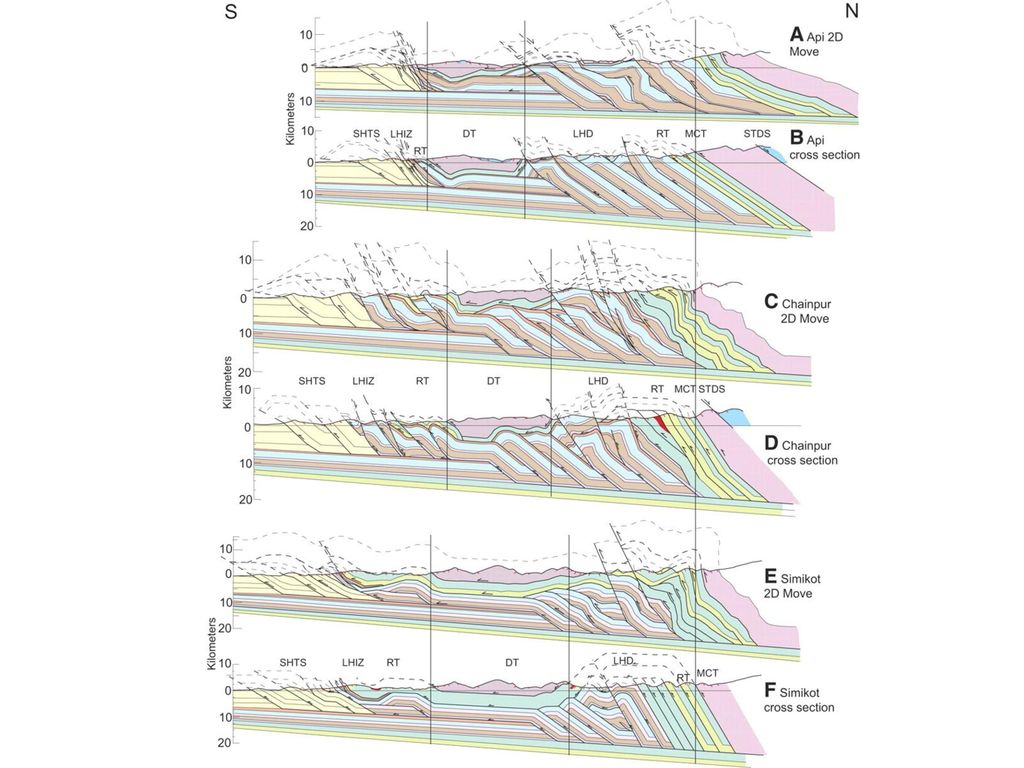

32

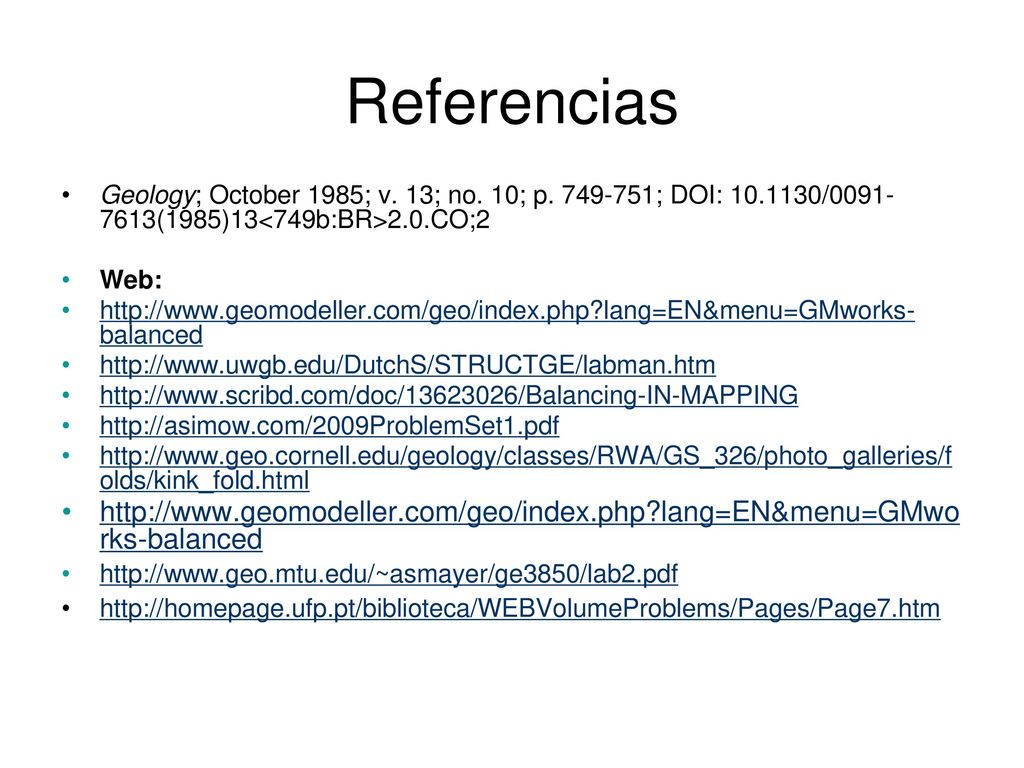

33 Referencias Geology; October 1985; v. 13; no. 10; p ; DOI: / (1985)13<749b:BR>2.0.CO;2 Web: balanced olds/kink_fold.html rks-balanced

34

35 Gracias por su atención

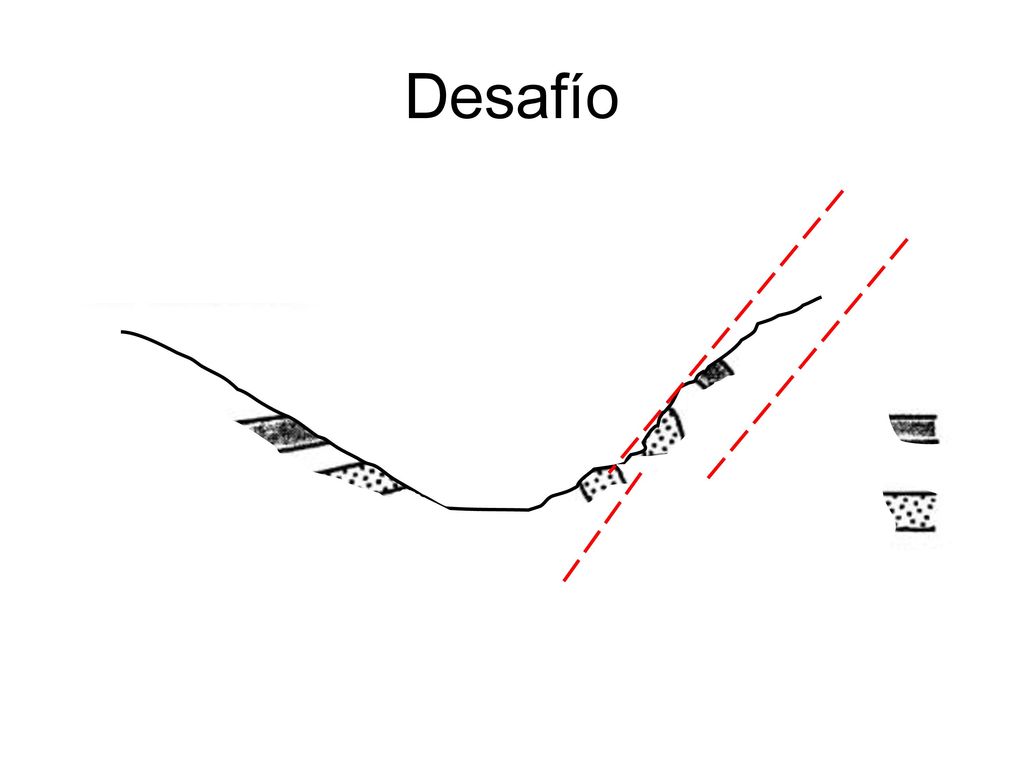

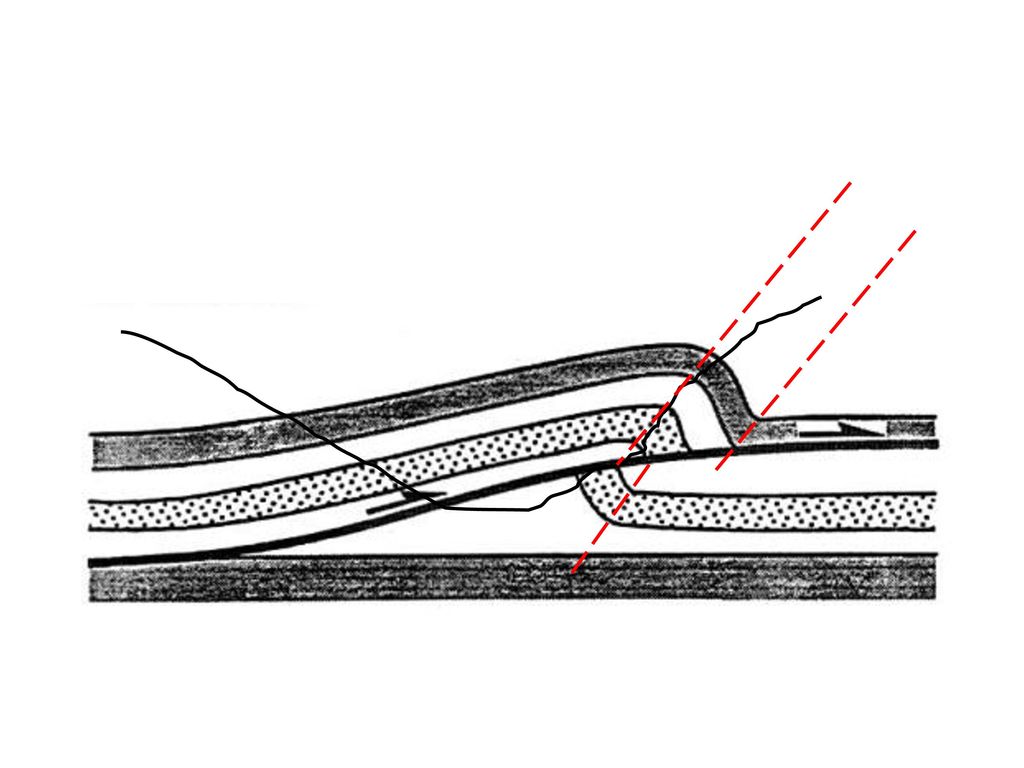

36 Desafío

37

38

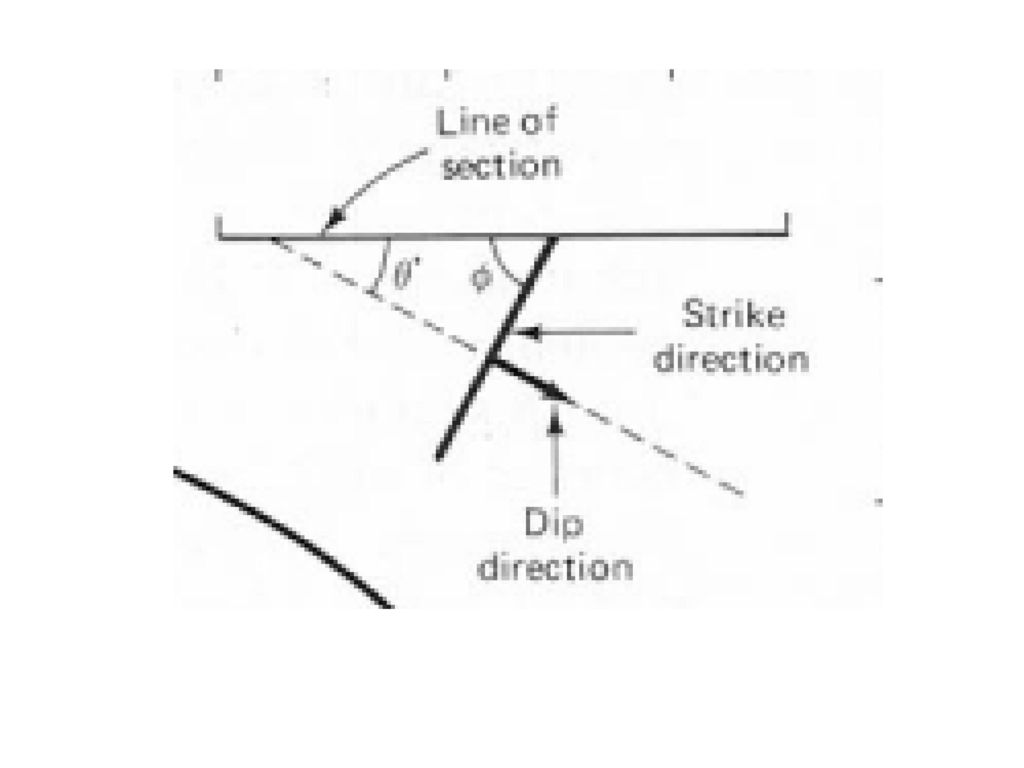

39

40

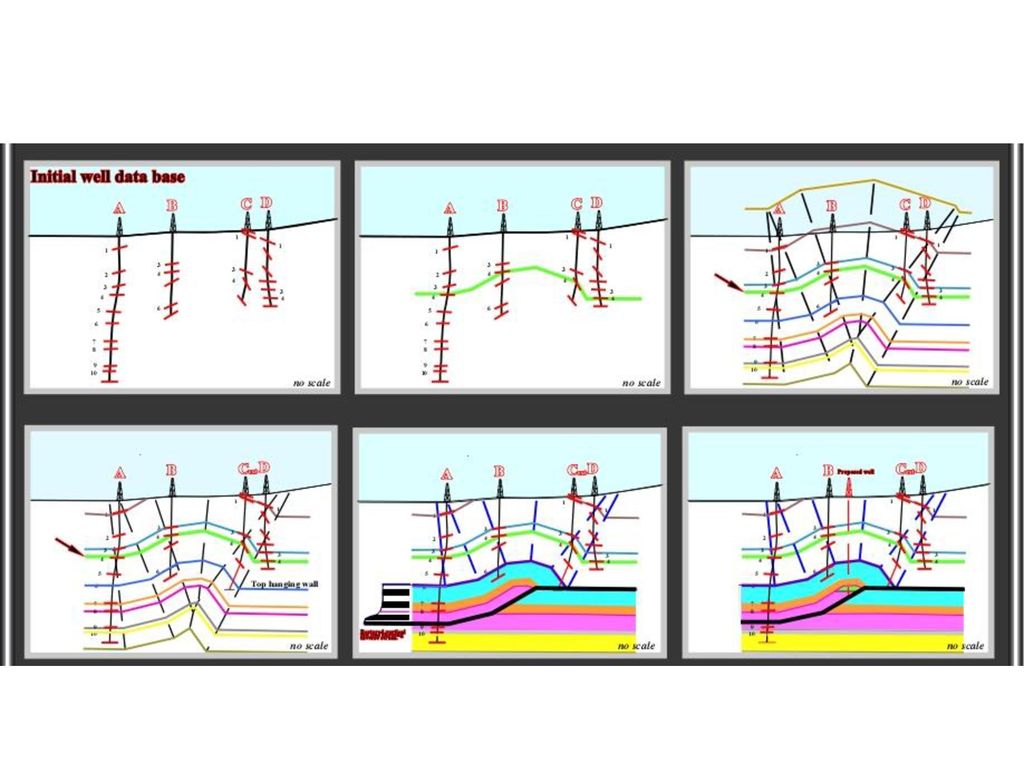

41

42 Linea de infleccion y bisectriz
