1 Empleo/aplicaciones de una Batimetría
PRODUCTOS FINALES

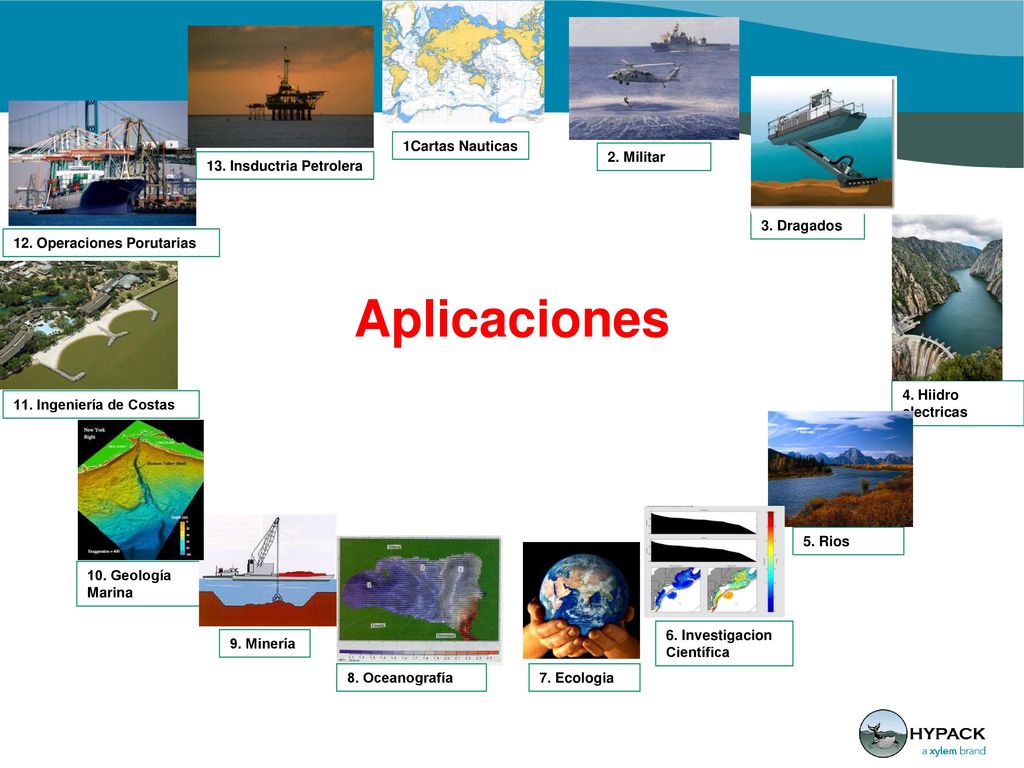

2 1Cartas Nauticas 2. Militar 13. Insductria Petrolera 3. Dragados 12. Operaciones Porutarias Aplicaciones 4. Hiidro electricas 11. Ingeniería de Costas Clasificacion personal que facilmente puede modificarse, por ejemplo alquien podria pensar en incluir Turismo, ya que hay muchas aplicaciones de batimetrias, para la construccion de puertos deportivos, canales y muelles para buques de pasajeros, etc. Sin embargo, aunque valida no la pude aplicar, por cuanto no hay compañias dedicadas a aplicaciones batimetrias solo para temas turisticos. Cual es el nivel de precision que se necesita en cada caso, alguien podria decir que el mas alto es el de la Cartografia nautica, pues tiene que ver con la navegacion segura de grandes buques, pero alguien podria tambien argumentar que se necesita alta precision para proyectos de dragado, donde cada m3 o pie cubico, representa una cantidad de dinero importante, o que para los proyectos de ingenieria definitivamente se requiere de precision, porque los calculos se basan en esas mediciones, o que quien diseña una obra de proteccion costera, necesita conocer con precision las formas submarinas en la zona cercana de la playa, ya que las formas definen la dinamica costera y la dinamica a su vez define las formas. O quien podria negar la presion por presicion en la medicion de embalses, donde calculan la capacidad generadora de un embalse, cm a cm. O como no hablar de precision en las Universidades, donde la teoria del error y el QA y el QC de los datos son de una alta preocupacion. Tal vez, si al caso, en las mediciones para Ecologia, serian las unicas donde no es necesaria una alta precision. 5. Rios 10. Geología Marina 6. Investigacion Científica 9. Minería 8. Oceanografía 7. Ecologia

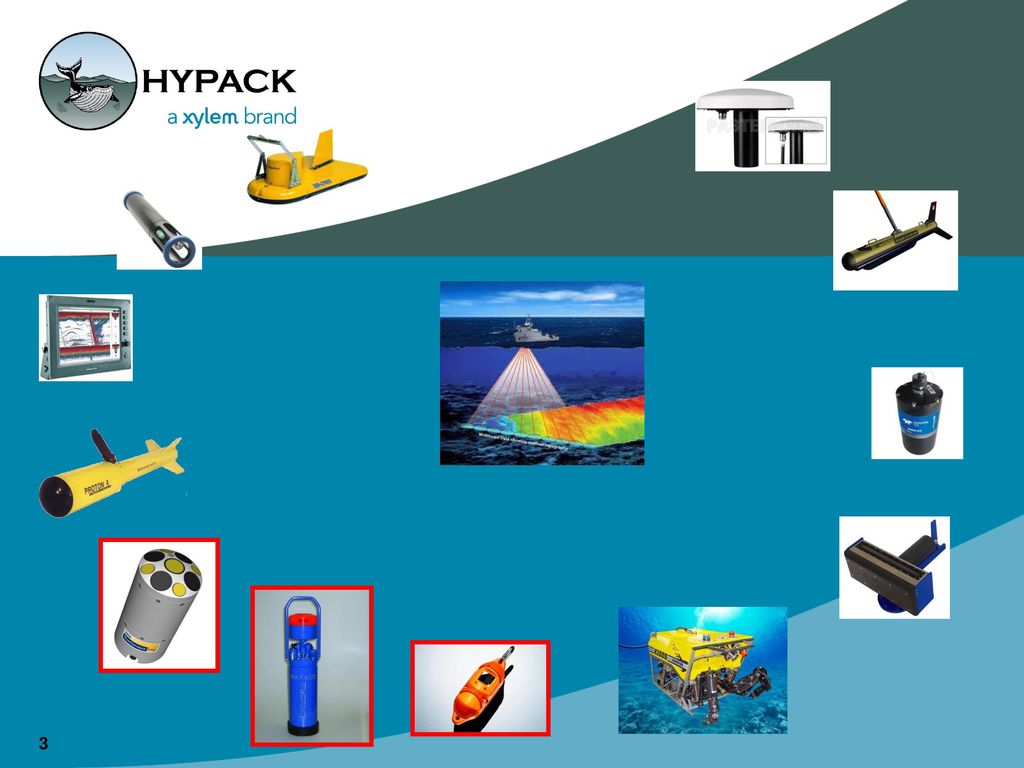

3

4 Visualización de Resultados
PRODUCTOS FINALES

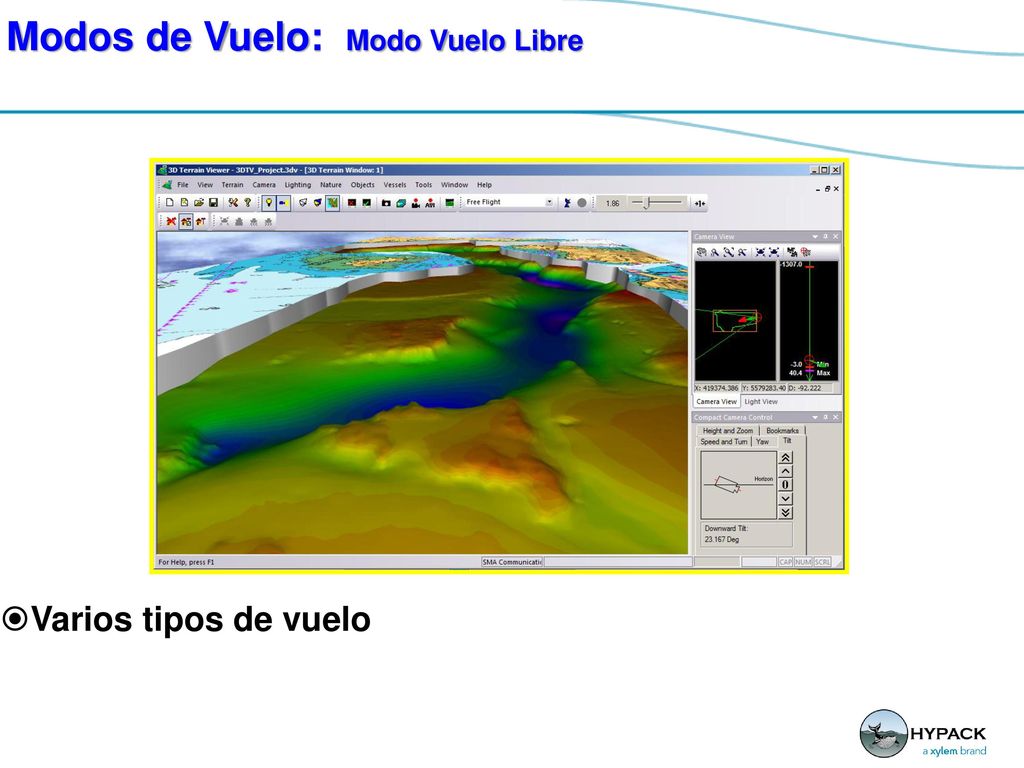

5 Modos de Vuelo: Modo Vuelo Libre
Varios tipos de vuelo

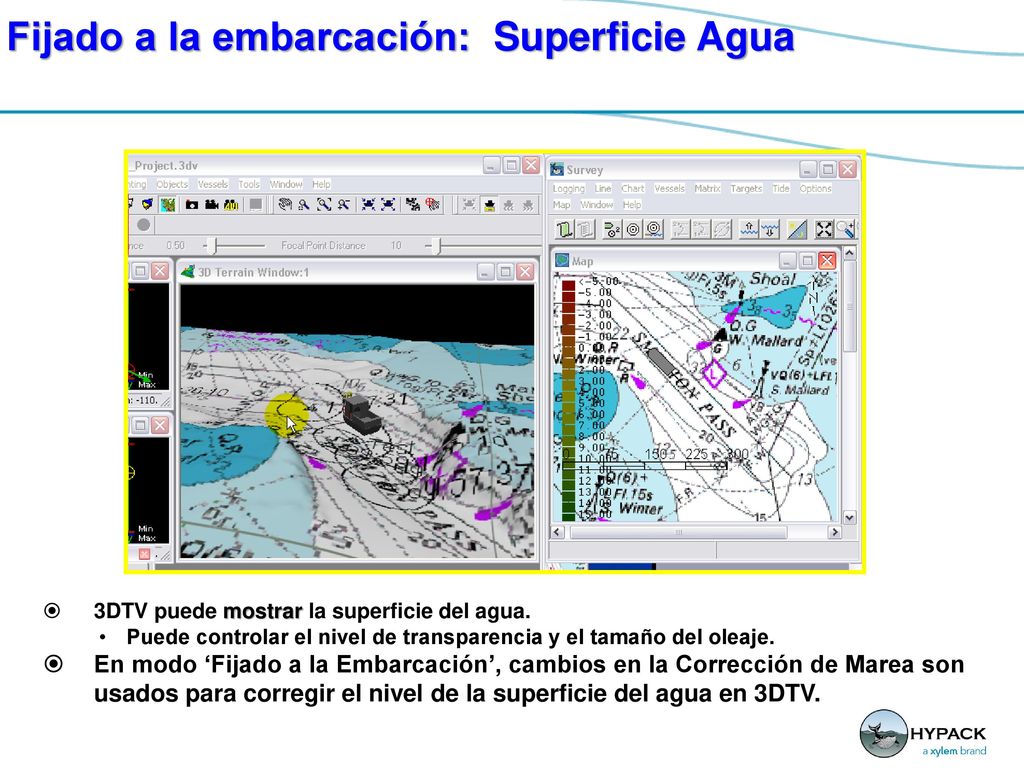

6 Fijado a la embarcación: Superficie Agua
3DTV puede mostrar la superficie del agua. Puede controlar el nivel de transparencia y el tamaño del oleaje. En modo ‘Fijado a la Embarcación’, cambios en la Corrección de Marea son usados para corregir el nivel de la superficie del agua en 3DTV.

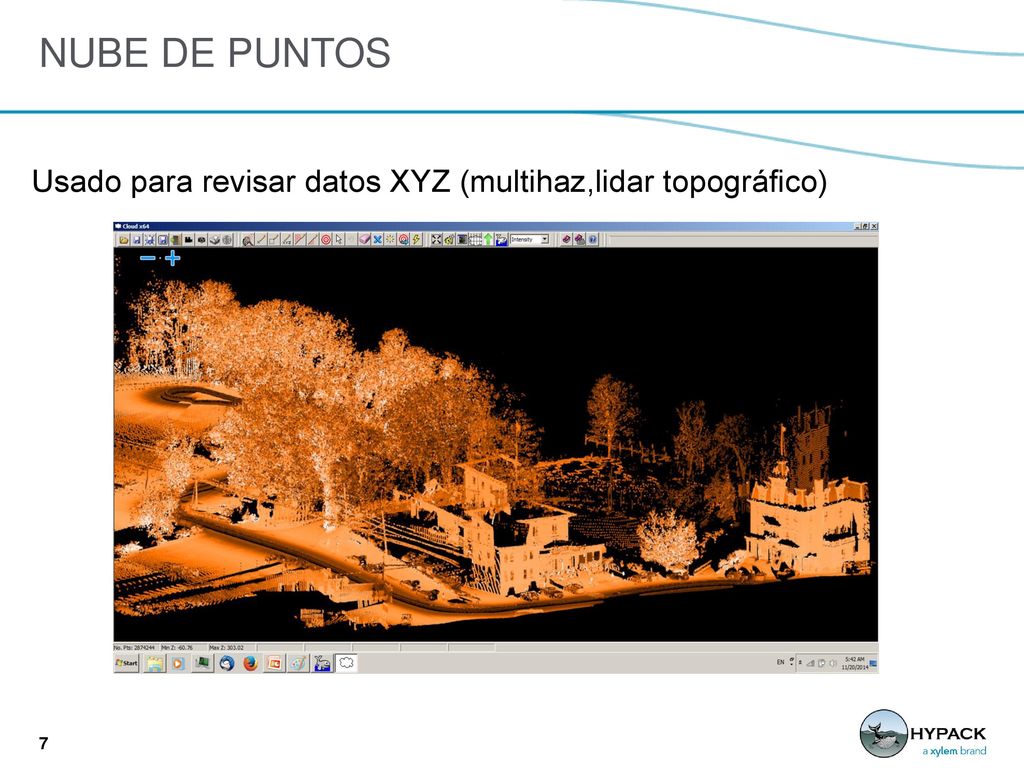

7 NUBE DE PUNTOS Usado para revisar datos XYZ (multihaz,lidar topográfico)

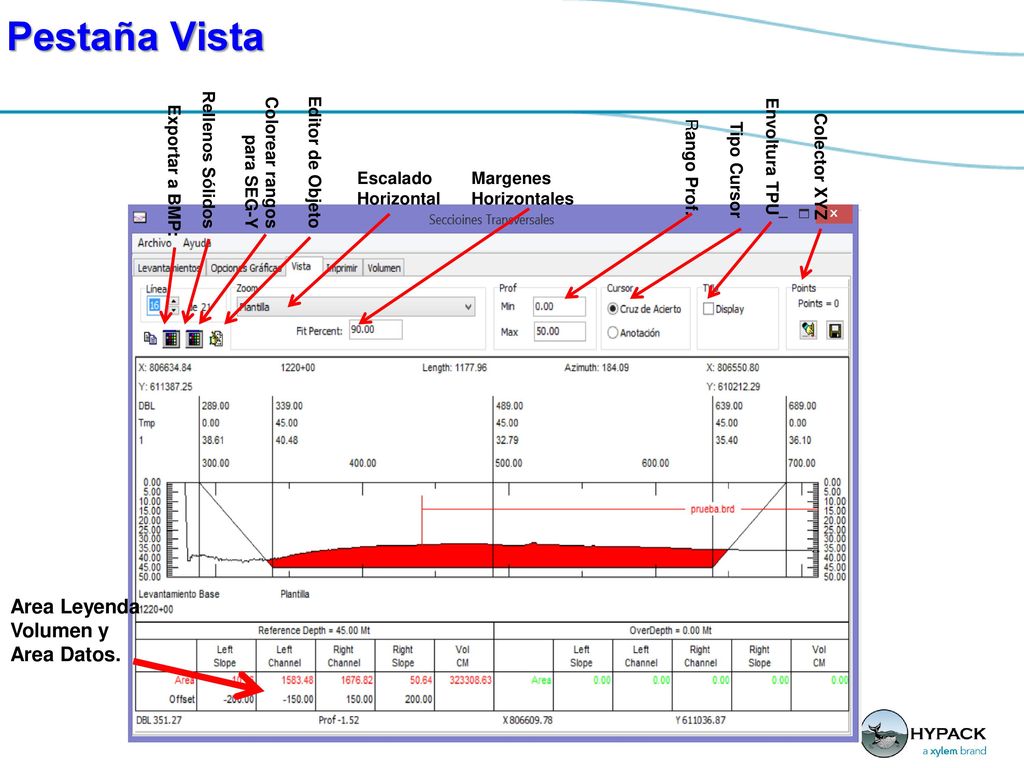

8 Pestaña Vista Area Leyenda Volumen y Area Datos.
Colorear rangos para SEG-Y Tipo Cursor Envoltura TPU Editor de Objeto Rellenos Sólidos Rango Prof. Colector XYZ Exportar a BMP: Escalado Horizontal Margenes Horizontales Area Leyenda Volumen y Area Datos.

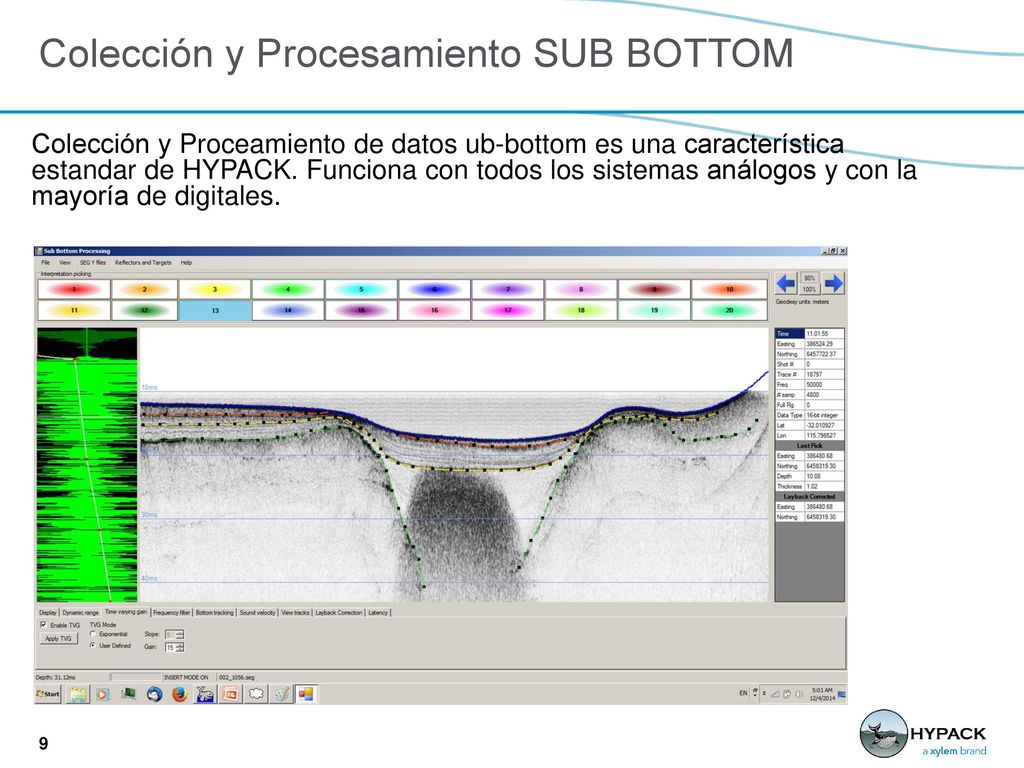

9 Colección y Procesamiento SUB BOTTOM
Colección y Proceamiento de datos ub-bottom es una característica estandar de HYPACK. Funciona con todos los sistemas análogos y con la mayoría de digitales.

10 Reportes PRODUCTOS FINALES

11 REGISTRO LEVANTAMIENTO
Registra información sobre el levantamiento. Incluye hora S/L, hora E/L, valor marea, Nombre Archivo y anotaciones. Salve a PDF.

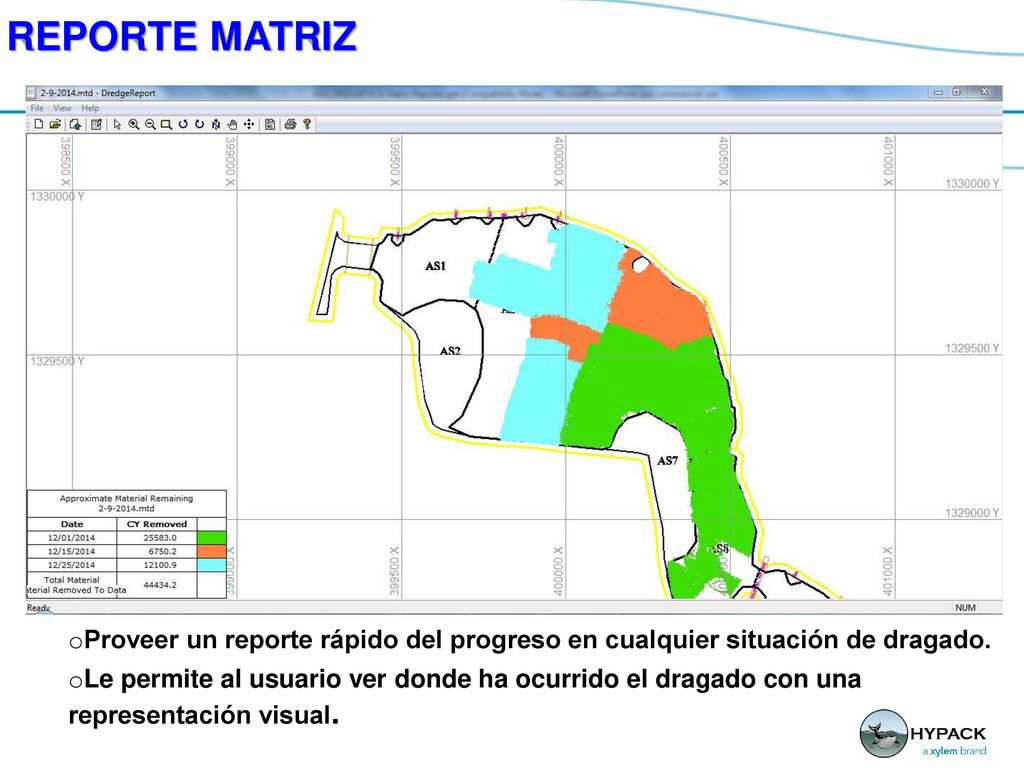

12 REPORTE MATRIZ Proveer un reporte rápido del progreso en cualquier situación de dragado. Le permite al usuario ver donde ha ocurrido el dragado con una representación visual.

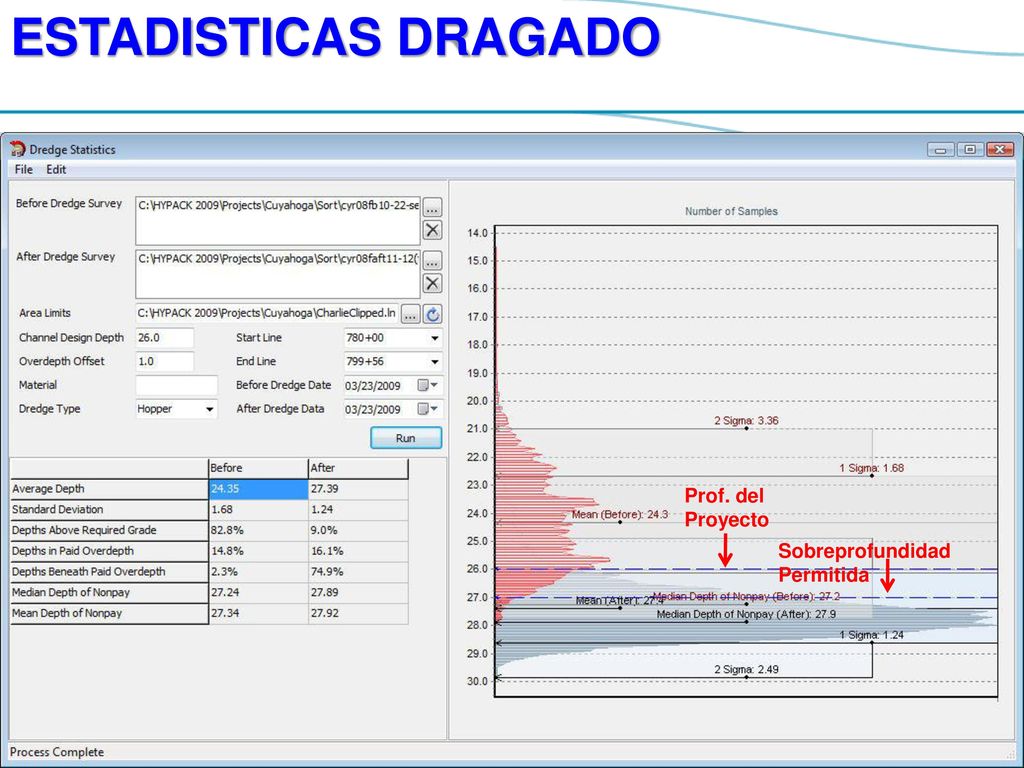

13 ESTADISTICAS DRAGADO Prof. del Proyecto Sobreprofundidad Permitida

14 Reducir los datos PRODUCTOS FINALES

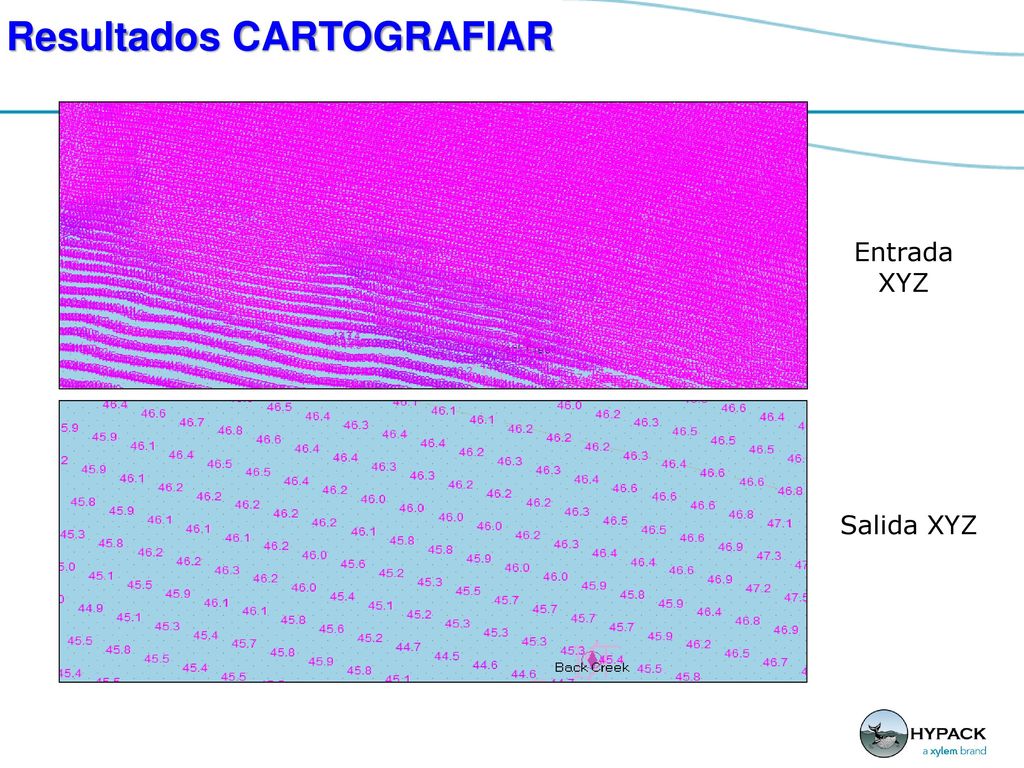

15 Resultados CARTOGRAFIAR
Entrada XYZ Salida XYZ

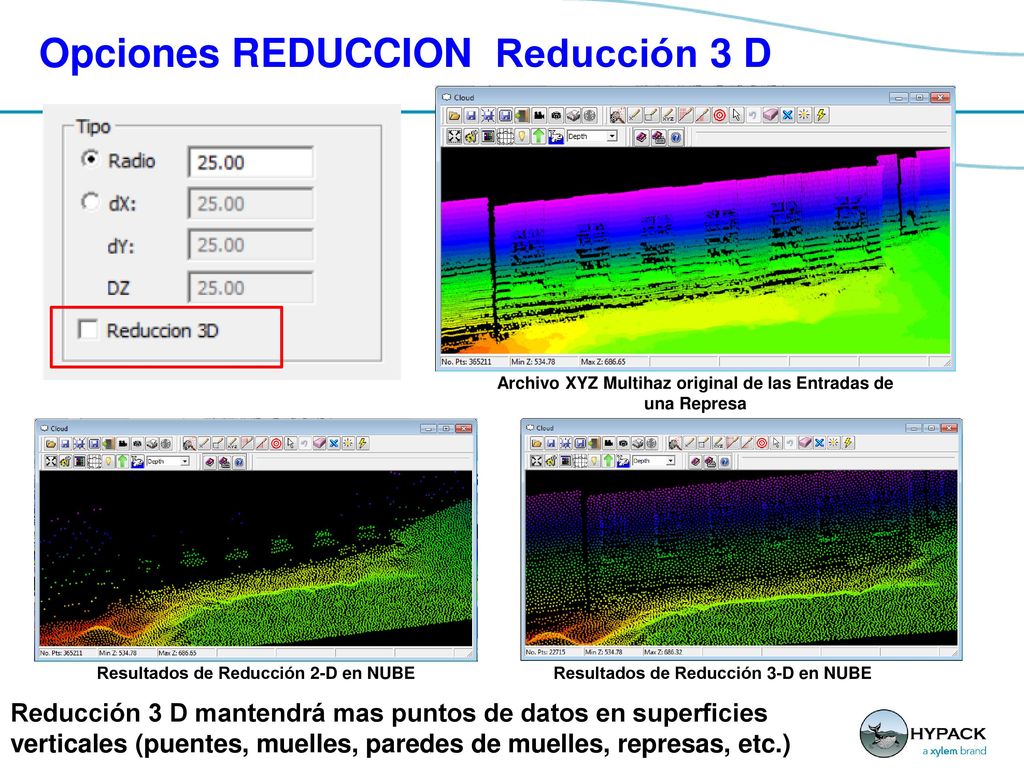

16 Opciones REDUCCION Reducción 3 D
Archivo XYZ Multihaz original de las Entradas de una Represa Resultados de Reducción 2-D en NUBE Resultados de Reducción 3-D en NUBE Reducción 3 D mantendrá mas puntos de datos en superficies verticales (puentes, muelles, paredes de muelles, represas, etc.)

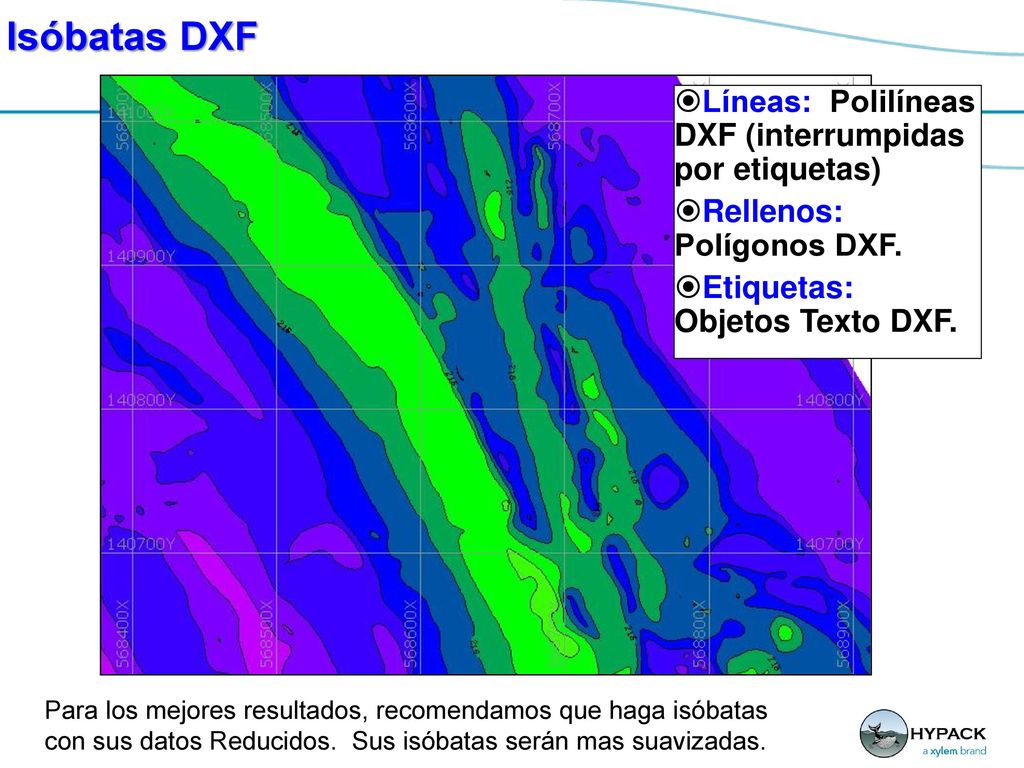

17 Isóbatas DXF Líneas: Polilíneas DXF (interrumpidas por etiquetas)
Rellenos: Polígonos DXF. Etiquetas: Objetos Texto DXF. Para los mejores resultados, recomendamos que haga isóbatas con sus datos Reducidos. Sus isóbatas serán mas suavizadas.

18 Calculos de Volumen PRODUCTOS FINALES

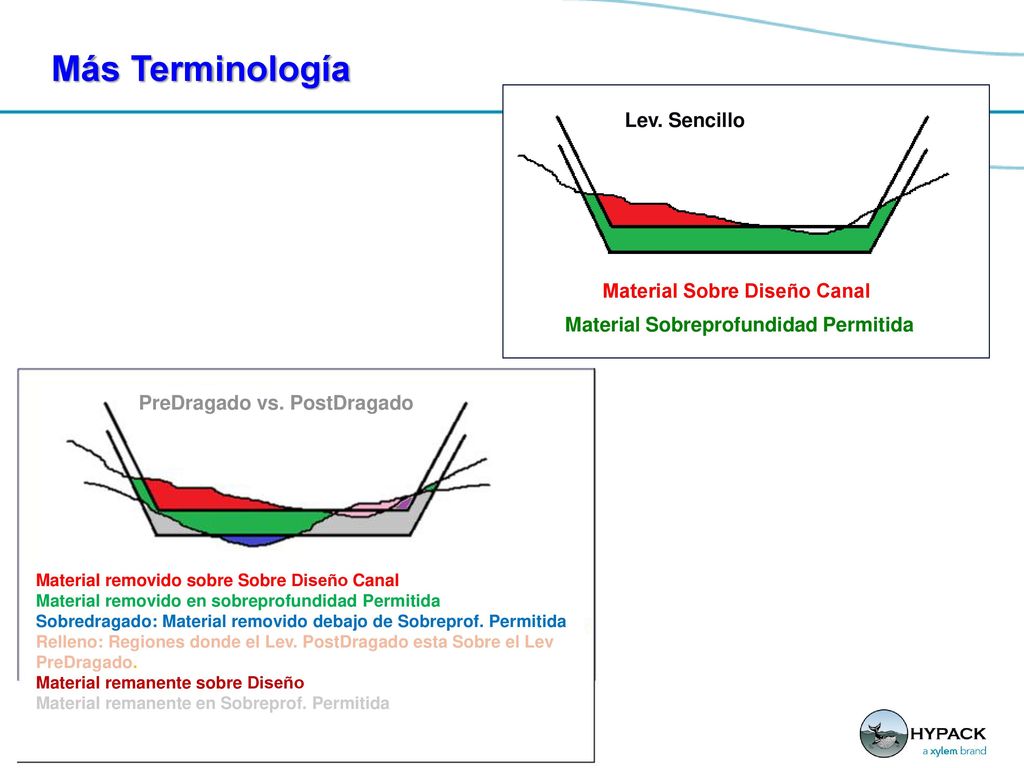

19 Más Terminología Lev. Sencillo Material Sobre Diseño Canal
Material Sobreprofundidad Permitida Lev. Sencillo Material removido sobre Sobre Diseño Canal Material removido en sobreprofundidad Permitida Sobredragado: Material removido debajo de Sobreprof. Permitida Relleno: Regiones donde el Lev. PostDragado esta Sobre el Lev PreDragado. Material remanente sobre Diseño Material remanente en Sobreprof. Permitida PreDragado vs. PostDragado

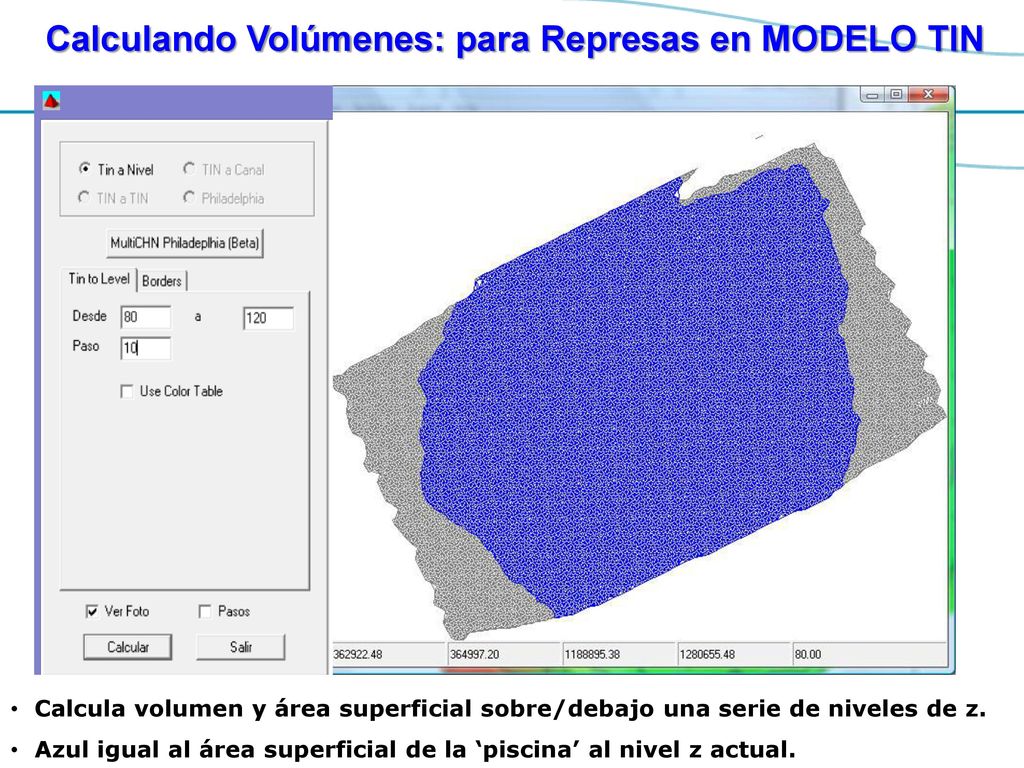

20 Calculando Volúmenes: para Represas en MODELO TIN
Calcula volumen y área superficial sobre/debajo una serie de niveles de z. Azul igual al área superficial de la ‘piscina’ al nivel z actual.

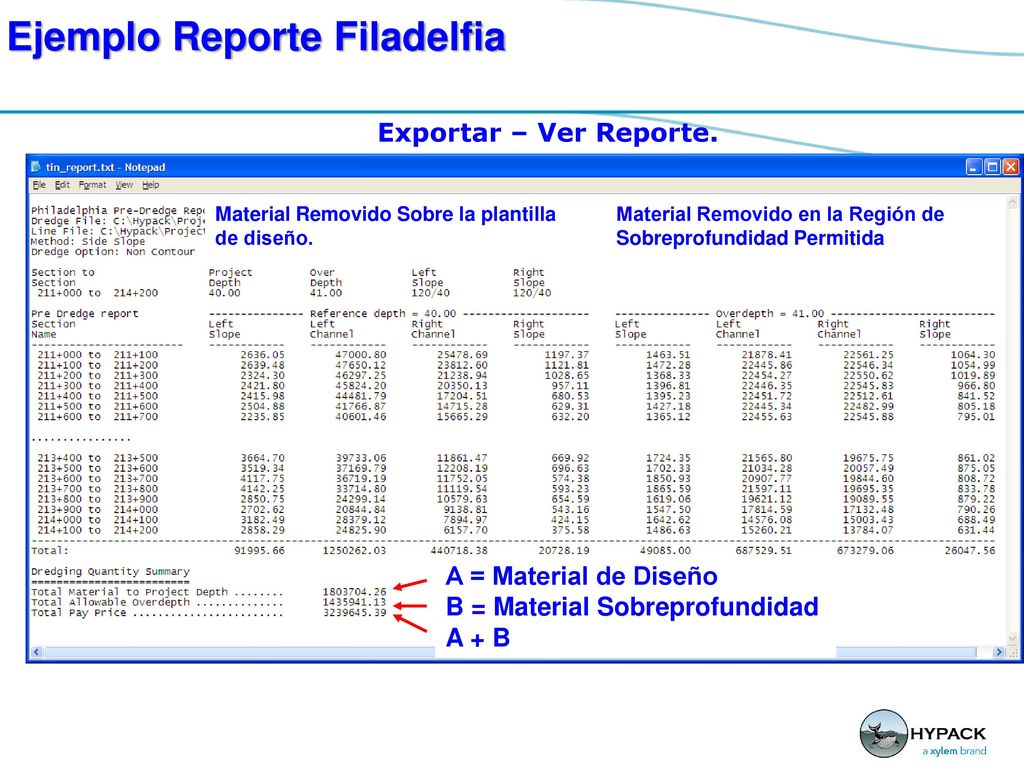

21 Ejemplo Reporte Filadelfia
Exportar – Ver Reporte. Material Removido Sobre la plantilla de diseño. Material Removido en la Región de Sobreprofundidad Permitida A = Material de Diseño B = Material Sobreprofundidad A + B A=

22 Comparacion de Batimetrias
PRODUCTOS FINALES

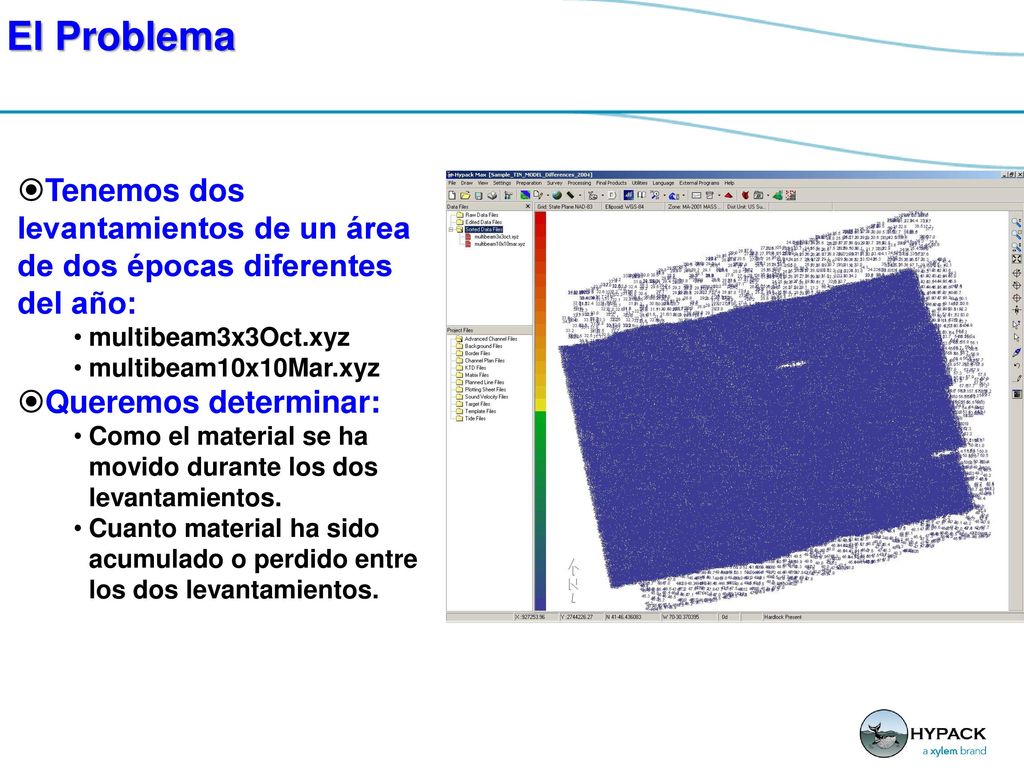

23 El Problema Tenemos dos levantamientos de un área de dos épocas diferentes del año: multibeam3x3Oct.xyz multibeam10x10Mar.xyz Queremos determinar: Como el material se ha movido durante los dos levantamientos. Cuanto material ha sido acumulado o perdido entre los dos levantamientos.

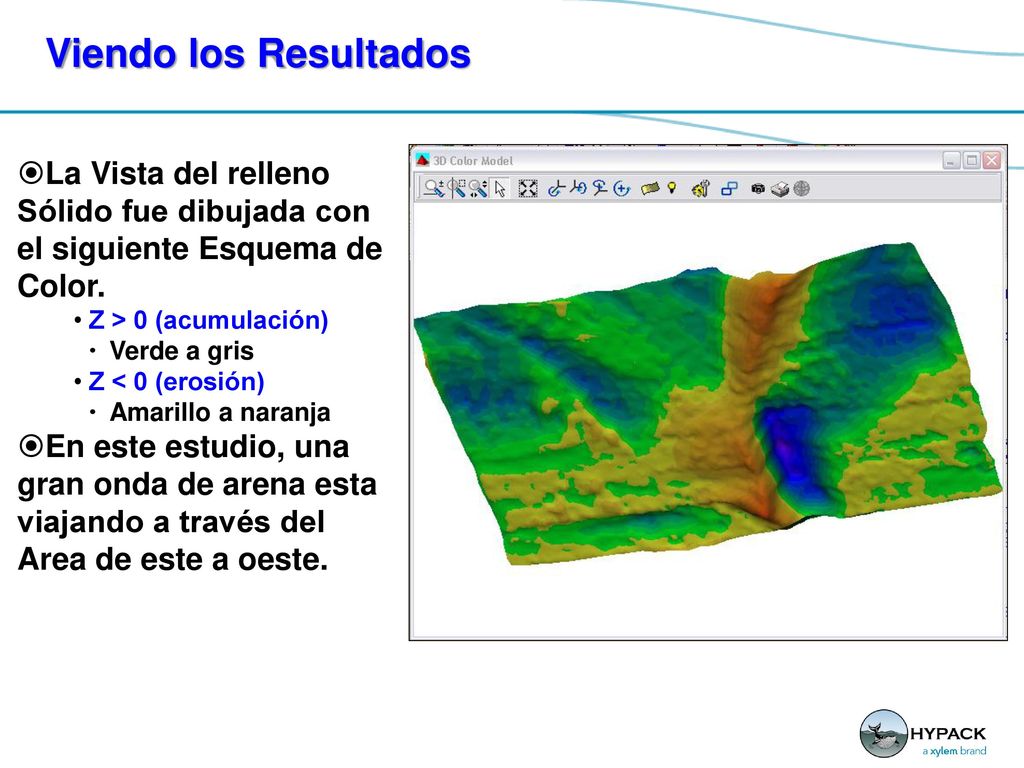

24 Viendo los Resultados La Vista del relleno Sólido fue dibujada con el siguiente Esquema de Color. Z > 0 (acumulación) Verde a gris Z < 0 (erosión) Amarillo a naranja En este estudio, una gran onda de arena esta viajando a través del Area de este a oeste.

25 Mosaicos y Bases de Datos de Blancos
PRODUCTOS FINALES

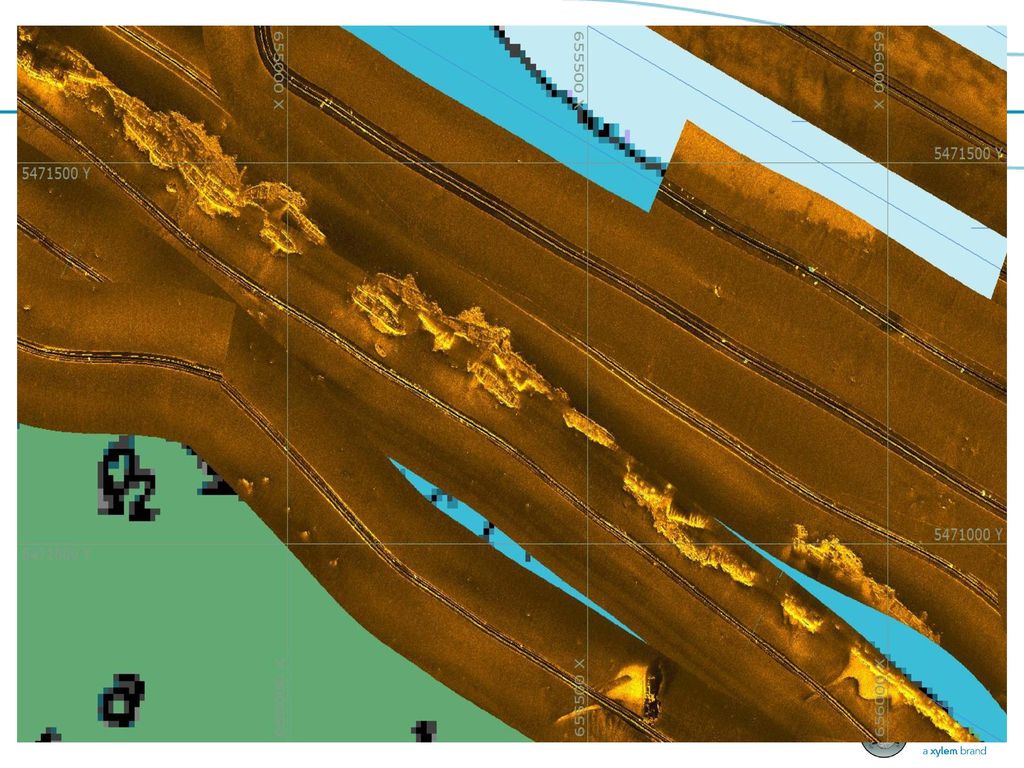

26

27 Blancos de Interes

28 Ploteo de Datos PRODUCTOS FINALES

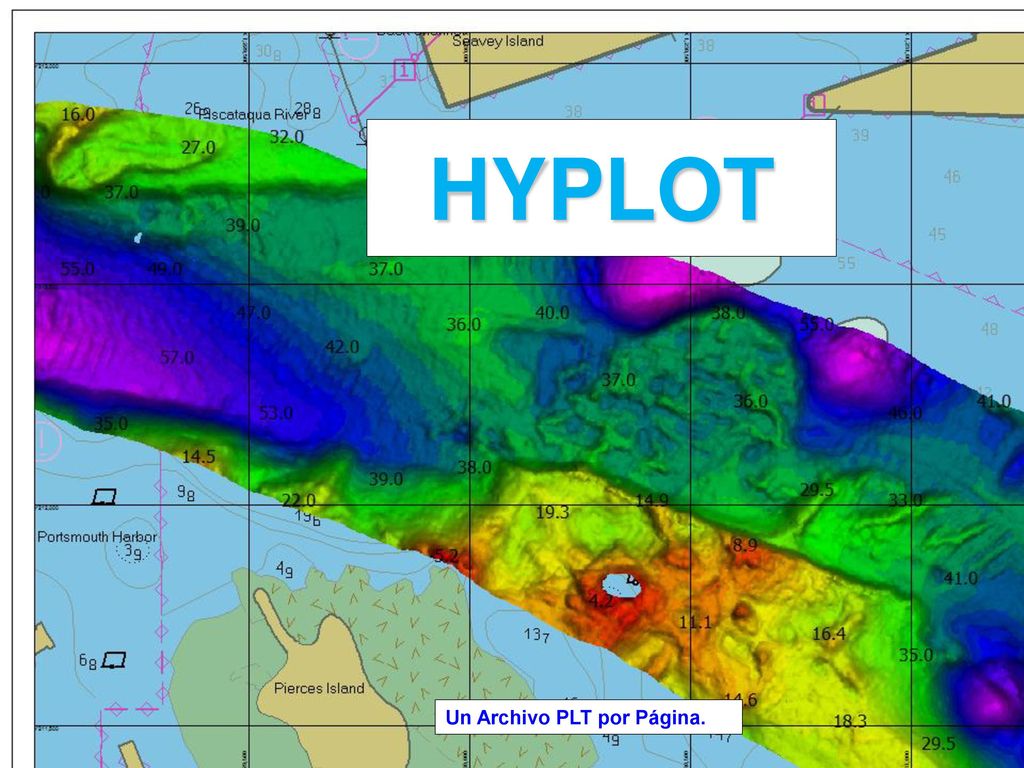

29 HYPLOT Un Archivo PLT por Página. 29

30 HYPLOT – Múltiples Hojas (Nuevo!)
Asigne múltiples Hojas de Ploteo (*.PLT) a su página. Configure cada una separadamente. Bloques de Título en hojas o en página principal.

31 Exportar Datos PRODUCTOS FINALES

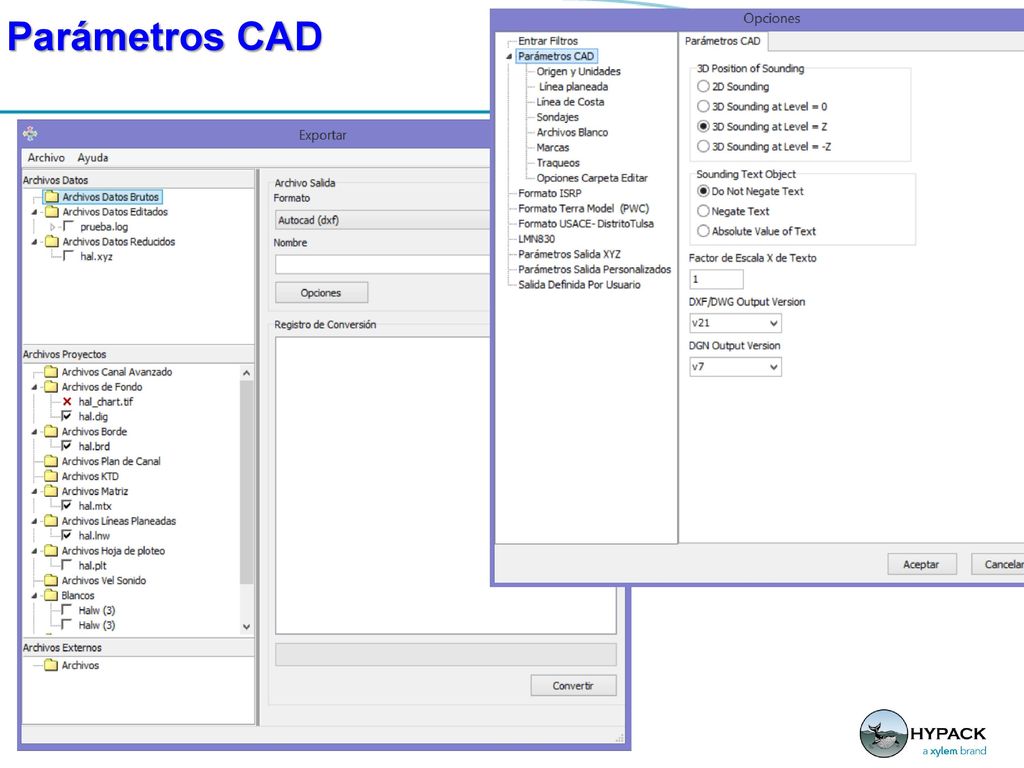

32 Parámetros CAD
