2003 HYPACK MAX Training Seminar1 63 – Ploteando una Hoja de ploteo en HYPLOT MAX El interfaz similar a Hypack® Max. Plotea raster y vector cartas Customizacion.

Publicada porSofronio Rangel Modificado hace 10 años

Presentaciones similares

Presentación del tema: "2003 HYPACK MAX Training Seminar1 63 – Ploteando una Hoja de ploteo en HYPLOT MAX El interfaz similar a Hypack® Max. Plotea raster y vector cartas Customizacion."— Transcripción de la presentación:

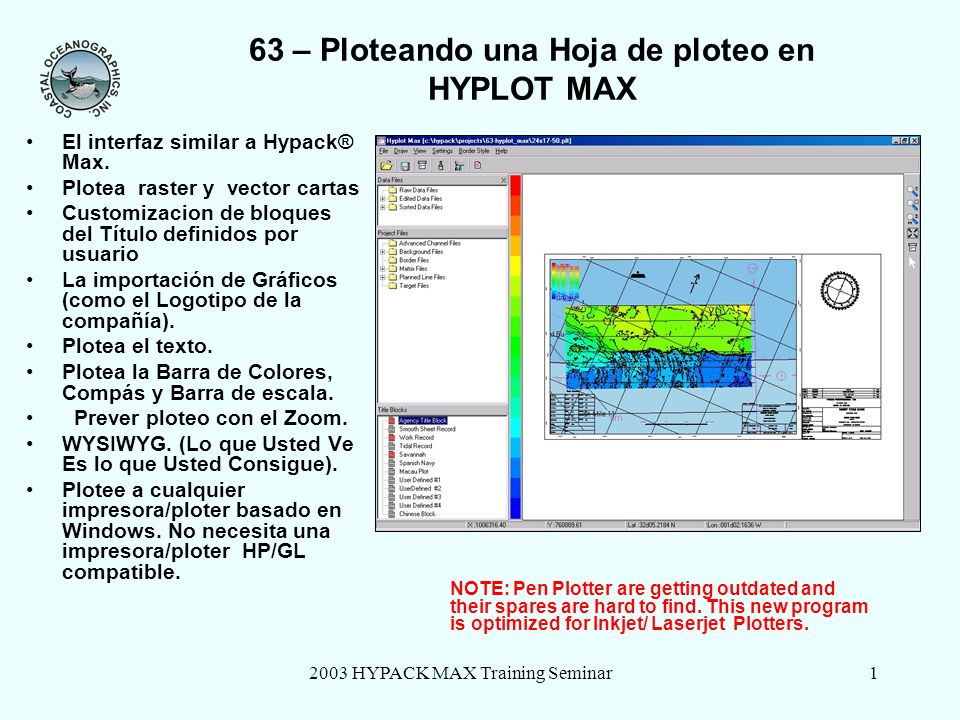

1 2003 HYPACK MAX Training Seminar1 63 – Ploteando una Hoja de ploteo en HYPLOT MAX El interfaz similar a Hypack® Max. Plotea raster y vector cartas Customizacion de bloques del Título definidos por usuario La importación de Gráficos (como el Logotipo de la compañía). Plotea el texto. Plotea la Barra de Colores, Compás y Barra de escala. Prever ploteo con el Zoom. WYSIWYG. (Lo que Usted Ve Es lo que Usted Consigue). Plotee a cualquier impresora/ploter basado en Windows. No necesita una impresora/ploter HP/GL compatible. NOTE: Pen Plotter are getting outdated and their spares are hard to find. This new program is optimized for Inkjet/ Laserjet Plotters.

2 2003 HYPACK MAX Training Seminar2 63 – Ejecutando Hyplot Max. Hyplot Max requiere una hoja de la ploteo. Cree una hoja de la ploteo ( Preparación - Editores - Editor de Hoja de Ploteo). Para ejecutar aHyplot Max, haga clic en Productos Finales- Ploteo - Hyplot Max. Si hay más de una hoja de plote en su proyecto, Hyplot Max lo incitará escoger un archivo *. plt.

3 2003 HYPACK MAX Training Seminar3 HYPLOT MAX Interfase de Usuario Barra Menú Barra Icono Carpetas Barra Informa ción Area de Preveer Ploteo Control de Pantalla

4 2003 HYPACK MAX Training Seminar4 63 – Ploteando Archivos de Datos y Proyecto Los archivos activados en su pantalla de Max se dibujará automáticamente en Hyplot Max. Simplemente active o desactive sus datos y archivos del proyecto como usted haría en Hypack® Max. Lo que usted ve en su pantalla de vista preliminar es lo que usted ploteara

5 2003 HYPACK MAX Training Seminar5 63 – Cambiando los Parametros de Ploteo Haga clic en Configuracion - Panel de control para cambiar cualquiera de los parámetros de ploteo que le gustaría cambiar antes de plotear.

6 2003 HYPACK MAX Training Seminar6 63 – Panel de Control - Bordes Escoja un estilo de borde, junto con el gordor de la línea y el color de borde en este panel.

7 2003 HYPACK MAX Training Seminar7 63 – Estilos de Bordes No BordeBorde SimpleBorder doble Doble Borde con Bloque de Titulo Borde ChinoIHO Borde

8 2003 HYPACK MAX Training Seminar8 63 – Panel de Control – Barra de Colores

9 2003 HYPACK MAX Training Seminar9 63 – Panel de Control - el Compás

10 2003 HYPACK MAX Training Seminar10 63 – Panel de Control - Grilla

11 2003 HYPACK MAX Training Seminar11 63 – Panel de Control – Importacion de Graficos Usted puede importar los archivos de los gráficos como archivos BMP y JPG en Hyplot Max

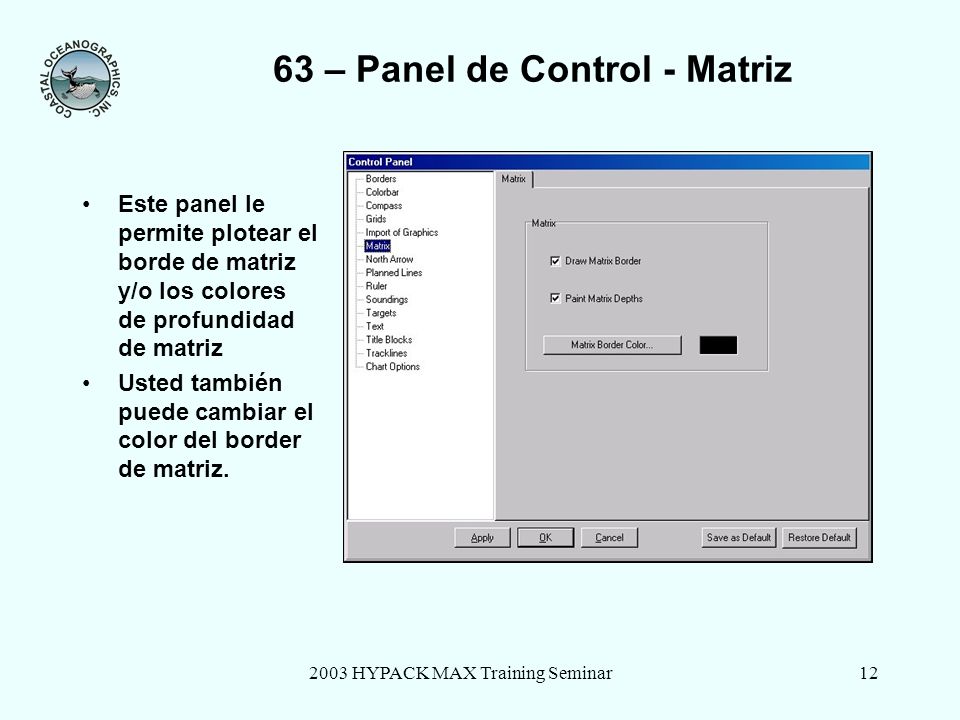

12 2003 HYPACK MAX Training Seminar12 63 – Panel de Control - Matriz Este panel le permite plotear el borde de matriz y/o los colores de profundidad de matriz Usted también puede cambiar el color del border de matriz.

13 2003 HYPACK MAX Training Seminar13 63 – Panel de Control – Flecha de Norte

14 2003 HYPACK MAX Training Seminar14 63 – Panel de Control – Lineas Planeadas En este panel usted tiene las opciones para dibujar y etiquetar las líneas. Usted también puede cambiar la fuente y tamaño de color.

15 2003 HYPACK MAX Training Seminar15 63 – Panel de Control - Regla

16 2003 HYPACK MAX Training Seminar16 63 – Panel de Control - Sondas

17 2003 HYPACK MAX Training Seminar17 63 – Panel de Control - Blancos Escoja plotear o no las etiquetas de blancos Escoja fuente, tamaño y color.

18 2003 HYPACK MAX Training Seminar18 63 – Panel de Control - Texto You can also add text entries anywhere on your plot sheet by using this panel. Usted también puede añadir entradas del texto en cualquier parte de su hoja de ploteo usando este panel

19 2003 HYPACK MAX Training Seminar19 63 – Panel de Control – Bloque de Titulos Bloque de Titulos pueden ser modifcados en este panel.

20 2003 HYPACK MAX Training Seminar20 63 – Panel de Control – Lineas de Derrota Pueden etiquetarse los eventos de Linea de Derrota con número de evento o tiempo de evento.

21 2003 HYPACK MAX Training Seminar21 63 – Panel de Control – Opciones de Carta. En este panel, usted puede escoger desplegar archivos DXF/DGN usando los colores originales, o los despliega con todo el negro o los objetos todo blancos.

22 2003 HYPACK MAX Training Seminar22 63 – Informacion de Hoja Haga clic en el icono de Información de Hoja para repasar la información sobre su ploteo, como el tamaño de la hoja, archivos dibujados, etc.

23 2003 HYPACK MAX Training Seminar23 63 – Ploteo Haga clic en el icono de la Plotear para trazar su hoja. Escoja el ploter/Impresora que usted a la que quiere enviar su ploteo. Escoja su tamaño del papel, escala, la calidad, etc.,
