Diagramas de Casos de Uso

Presentación del tema: "Diagramas de Casos de Uso"— Transcripción de la presentación:

1 Diagramas de Casos de Uso

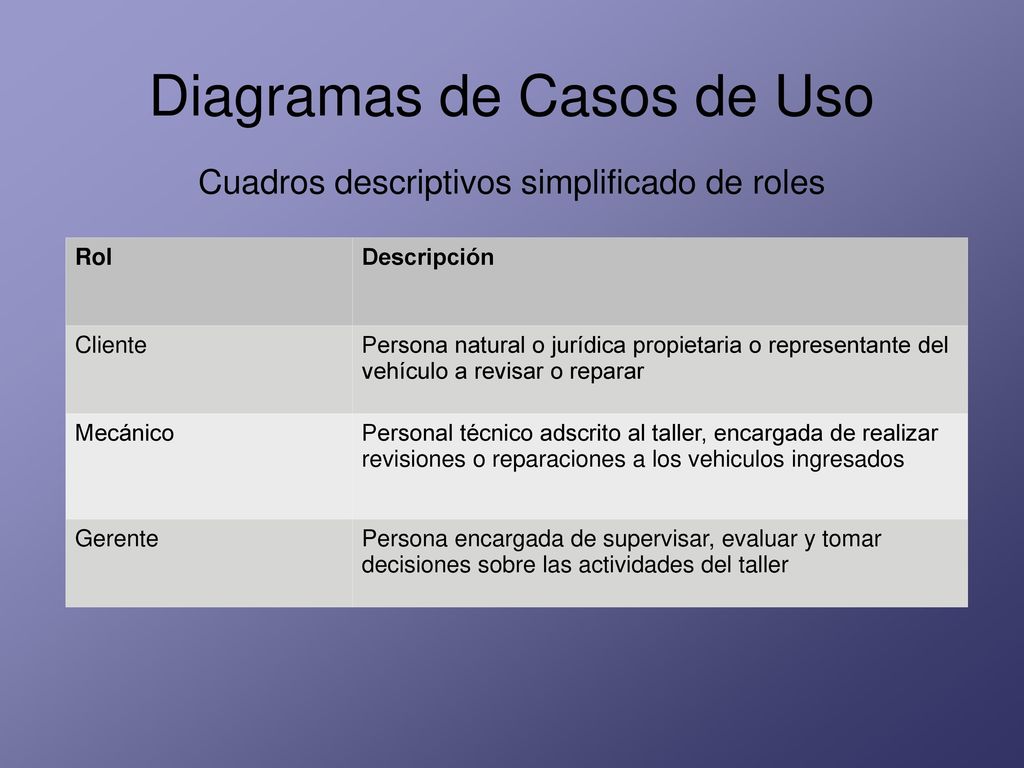

Cuadros descriptivos simplificado de roles Rol Descripción Cliente Persona natural o jurídica propietaria o representante del vehículo a revisar o reparar Mecánico Personal técnico adscrito al taller, encargada de realizar revisiones o reparaciones a los vehiculos ingresados Gerente Persona encargada de supervisar, evaluar y tomar decisiones sobre las actividades del taller

2 Diagramas de Casos de Uso

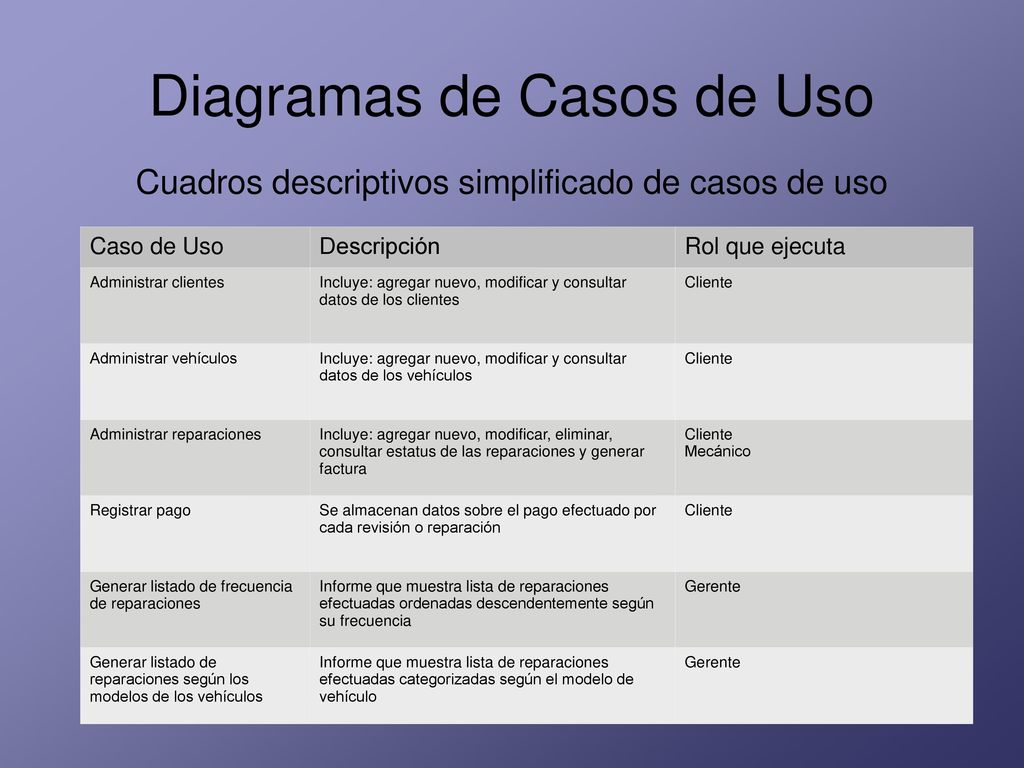

Cuadros descriptivos simplificado de casos de uso Caso de Uso Descripción Rol que ejecuta Administrar clientes Incluye: agregar nuevo, modificar y consultar datos de los clientes Cliente Administrar vehículos Incluye: agregar nuevo, modificar y consultar datos de los vehículos Administrar reparaciones Incluye: agregar nuevo, modificar, eliminar, consultar estatus de las reparaciones y generar factura Mecánico Registrar pago Se almacenan datos sobre el pago efectuado por cada revisión o reparación Generar listado de frecuencia de reparaciones Informe que muestra lista de reparaciones efectuadas ordenadas descendentemente según su frecuencia Gerente Generar listado de reparaciones según los modelos de los vehículos Informe que muestra lista de reparaciones efectuadas categorizadas según el modelo de vehículo

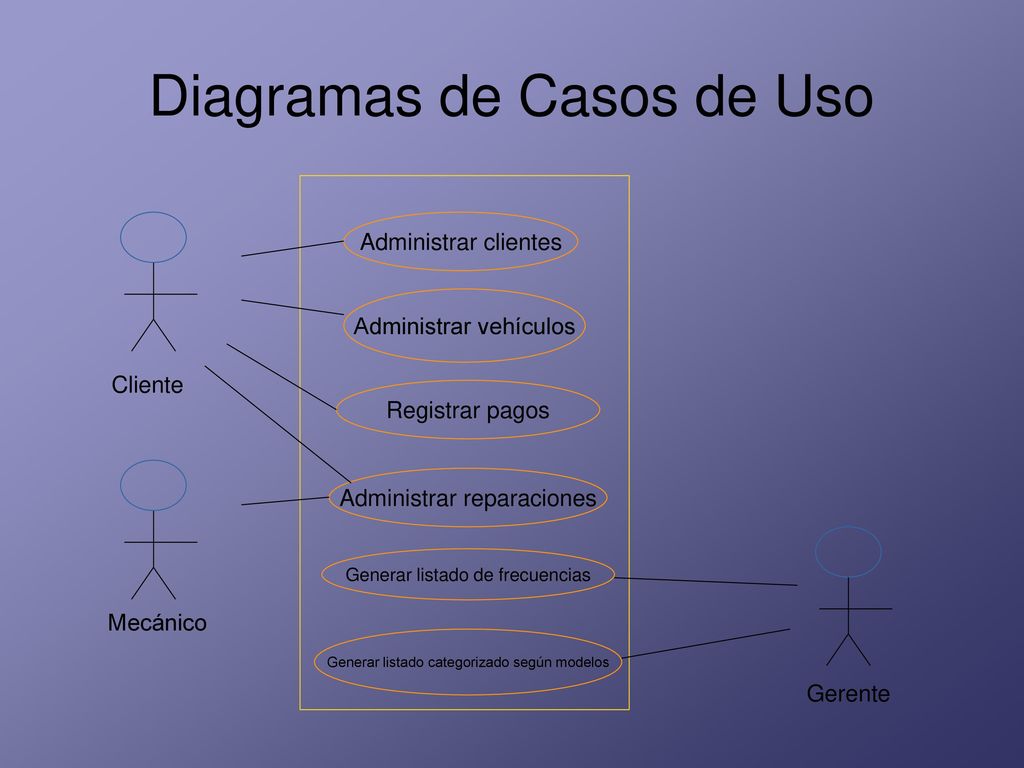

3 Diagramas de Casos de Uso
Administrar clientes Administrar vehículos Cliente Registrar pagos Administrar reparaciones Generar listado de frecuencias Mecánico Generar listado categorizado según modelos Gerente

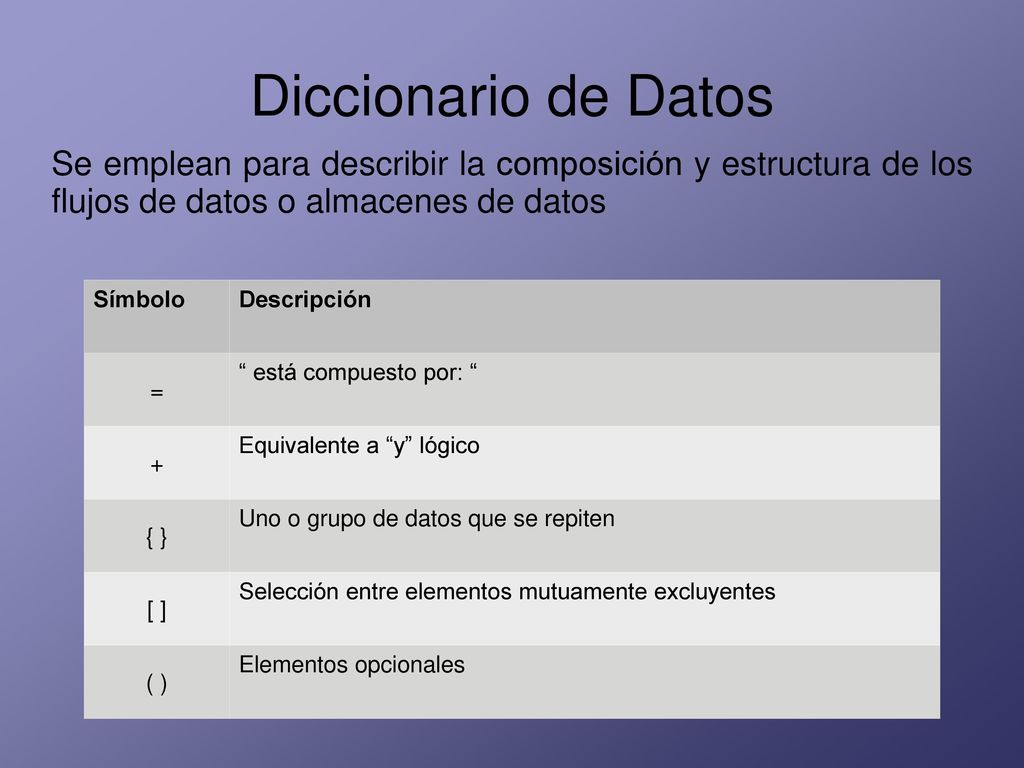

4 Diccionario de Datos Se emplean para describir la composición y estructura de los flujos de datos o almacenes de datos Símbolo Descripción = “ está compuesto por: “ + Equivalente a “y” lógico { } Uno o grupo de datos que se repiten [ ] Selección entre elementos mutuamente excluyentes ( ) Elementos opcionales

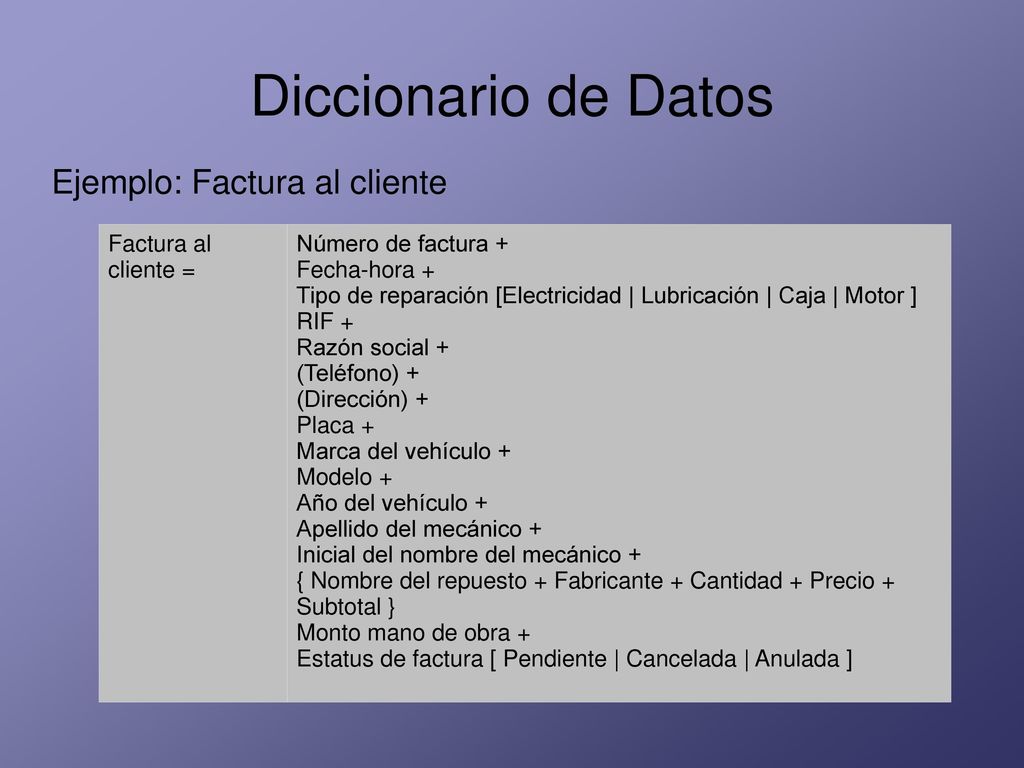

5 Diccionario de Datos Ejemplo: Factura al cliente Factura al cliente =
Número de factura + Fecha-hora + Tipo de reparación [Electricidad | Lubricación | Caja | Motor ] RIF + Razón social + (Teléfono) + (Dirección) + Placa + Marca del vehículo + Modelo + Año del vehículo + Apellido del mecánico + Inicial del nombre del mecánico + { Nombre del repuesto + Fabricante + Cantidad + Precio + Subtotal } Monto mano de obra + Estatus de factura [ Pendiente | Cancelada | Anulada ]
