GENERACION ELECTRICA SOLAR TERMICA Instituto UNSa-CONICET

Presentación del tema: "GENERACION ELECTRICA SOLAR TERMICA Instituto UNSa-CONICET"— Transcripción de la presentación:

1 GENERACION ELECTRICA SOLAR TERMICA Instituto UNSa-CONICET
LUIS R. SARAVIA INENCO Instituto UNSa-CONICET Salta, Argentina U N S a

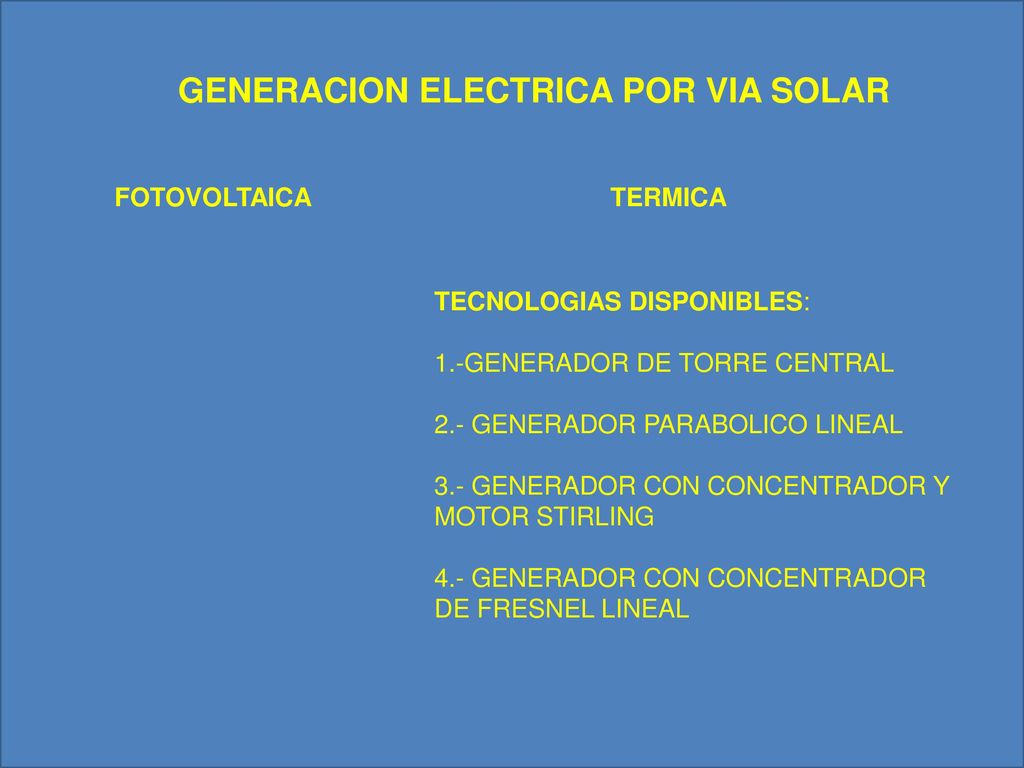

2 GENERACION ELECTRICA POR VIA SOLAR
FOTOVOLTAICA TERMICA TECNOLOGIAS DISPONIBLES: 1.-GENERADOR DE TORRE CENTRAL 2.- GENERADOR PARABOLICO LINEAL 3.- GENERADOR CON CONCENTRADOR Y MOTOR STIRLING 4.- GENERADOR CON CONCENTRADOR DE FRESNEL LINEAL

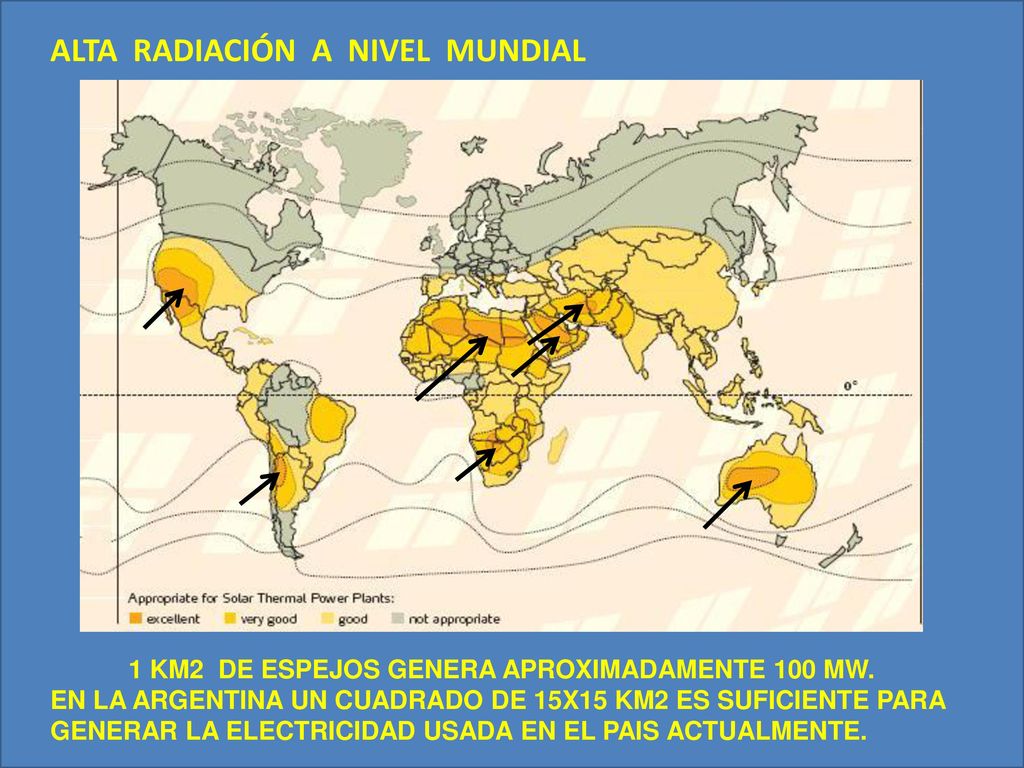

3 ALTA RADIACIÓN A NIVEL MUNDIAL
1 KM2 DE ESPEJOS GENERA APROXIMADAMENTE 100 MW. EN LA ARGENTINA UN CUADRADO DE 15X15 KM2 ES SUFICIENTE PARA GENERAR LA ELECTRICIDAD USADA EN EL PAIS ACTUALMENTE.

4 CONCENTRADOR DE TORRE CENTRAL SOLAR TWO, BARSTOW, CALIFORNIA 10 MW
TORRE CENTRAL CON ABSORBEDOR EN EL TOPE, TURBINA DE VAPOR AL PIE, ESPEJOS MÓVILES INDEPENDIENTES CON CONTROL POR COMPUTADORA CENTRAL

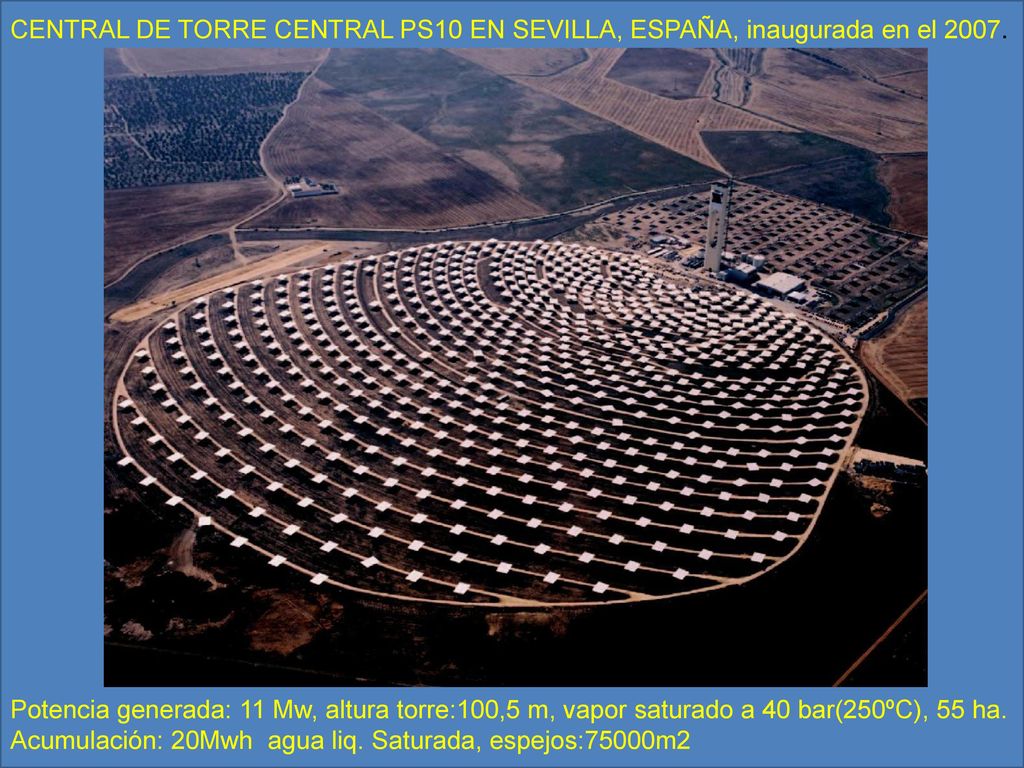

5 CENTRAL DE TORRE CENTRAL PS10 EN SEVILLA, ESPAÑA, inaugurada en el 2007.
Potencia generada: 11 Mw, altura torre:100,5 m, vapor saturado a 40 bar(250ºC), 55 ha. Acumulación: 20Mwh agua liq. Saturada, espejos:75000m2

6 GENERADOR MIXTO SOLAR –GAS TERMICO DE 300 Mw - CALIFORNIA
COLECTORES CILÍNDRICO PARABÓLICOS DE VIDRIO – ABSORBEDOR AL VACIO CALENTAMIENTO DE ACEITE A 320 C – GENERACION DE VAPOR PARA TURBINA

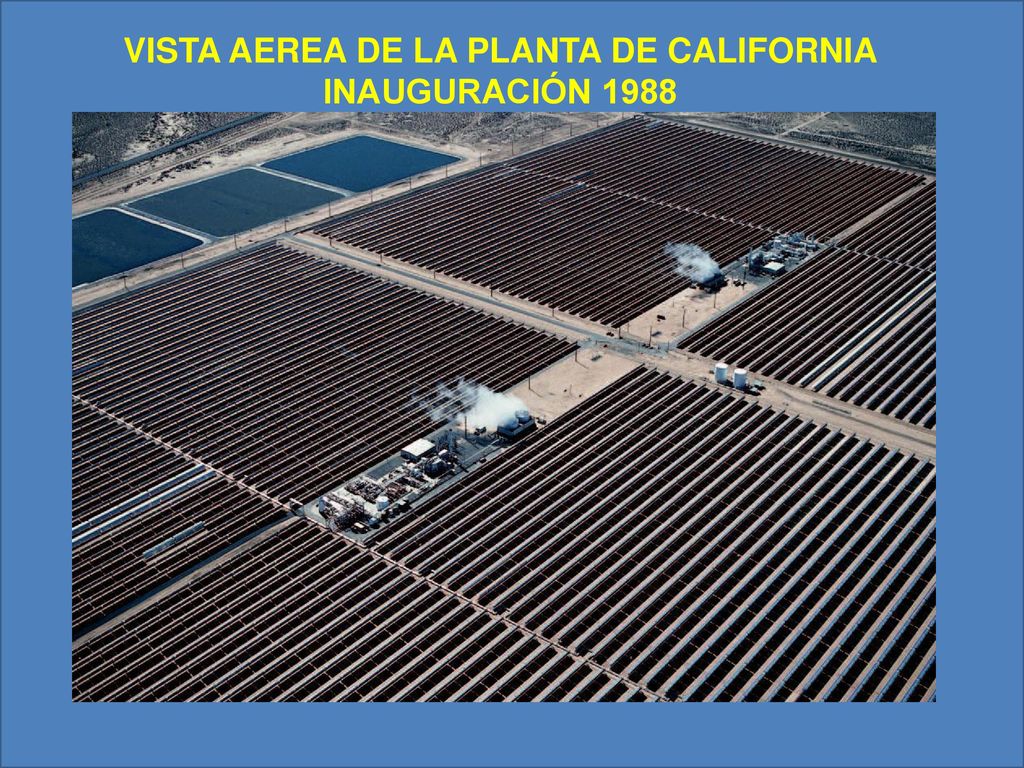

7 VISTA AEREA DE LA PLANTA DE CALIFORNIA INAUGURACIÓN 1988

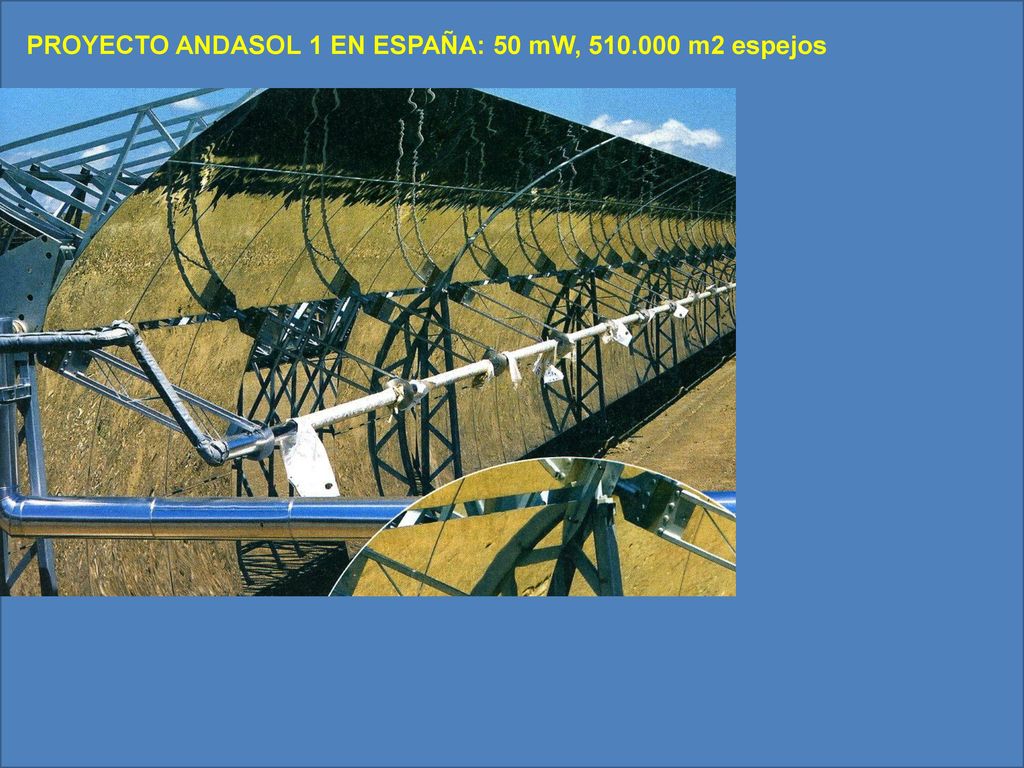

8 PROYECTO ANDASOL 1 EN ESPAÑA: 50 mW, 510.000 m2 espejos

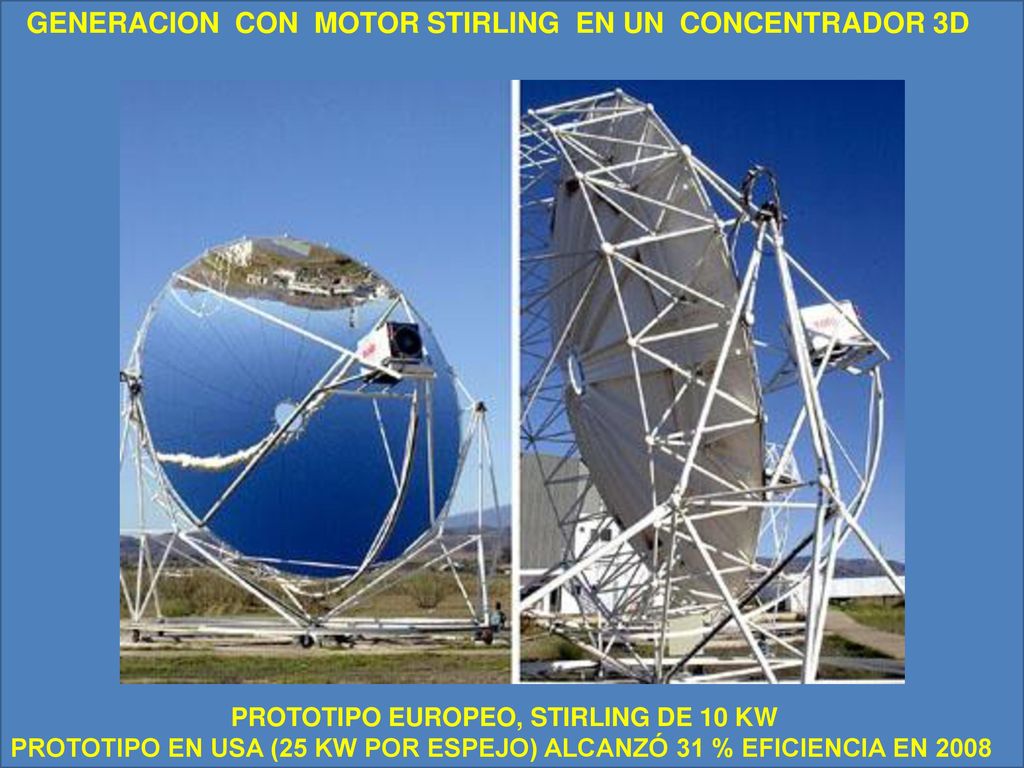

9 GENERACION CON MOTOR STIRLING EN UN CONCENTRADOR 3D
PROTOTIPO EUROPEO, STIRLING DE 10 KW PROTOTIPO EN USA (25 KW POR ESPEJO) ALCANZÓ 31 % EFICIENCIA EN 2008

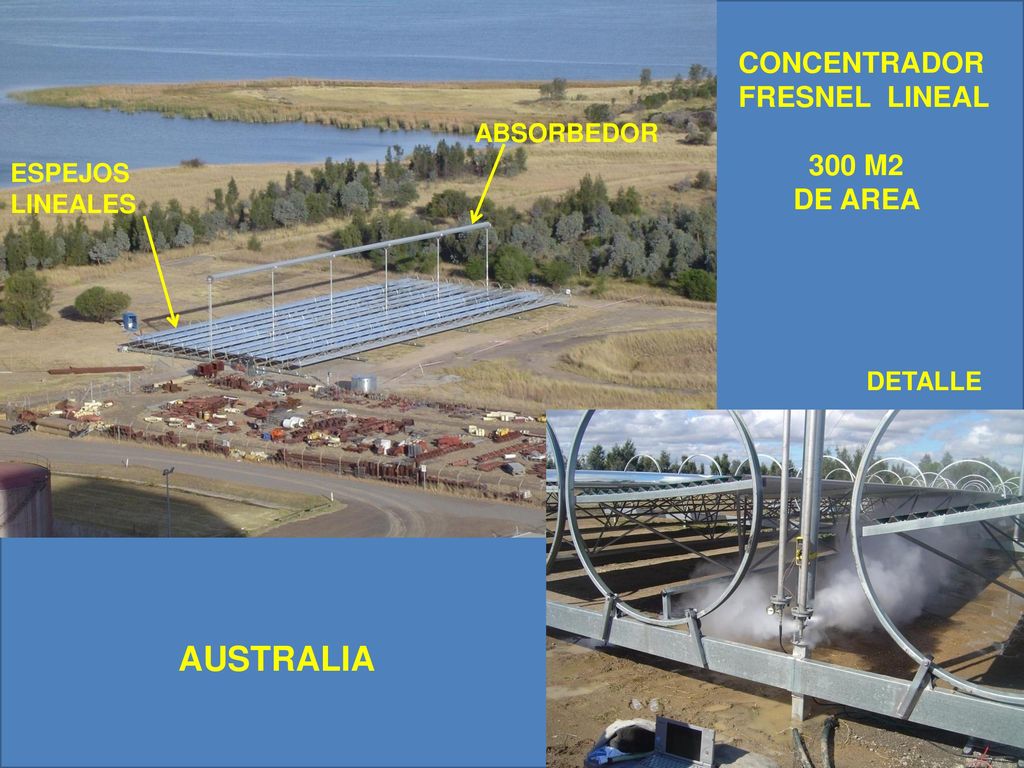

10 AUSTRALIA CONCENTRADOR FRESNEL LINEAL 300 M2 DE AREA ABSORBEDOR
ESPEJOS LINEALES DETALLE AUSTRALIA

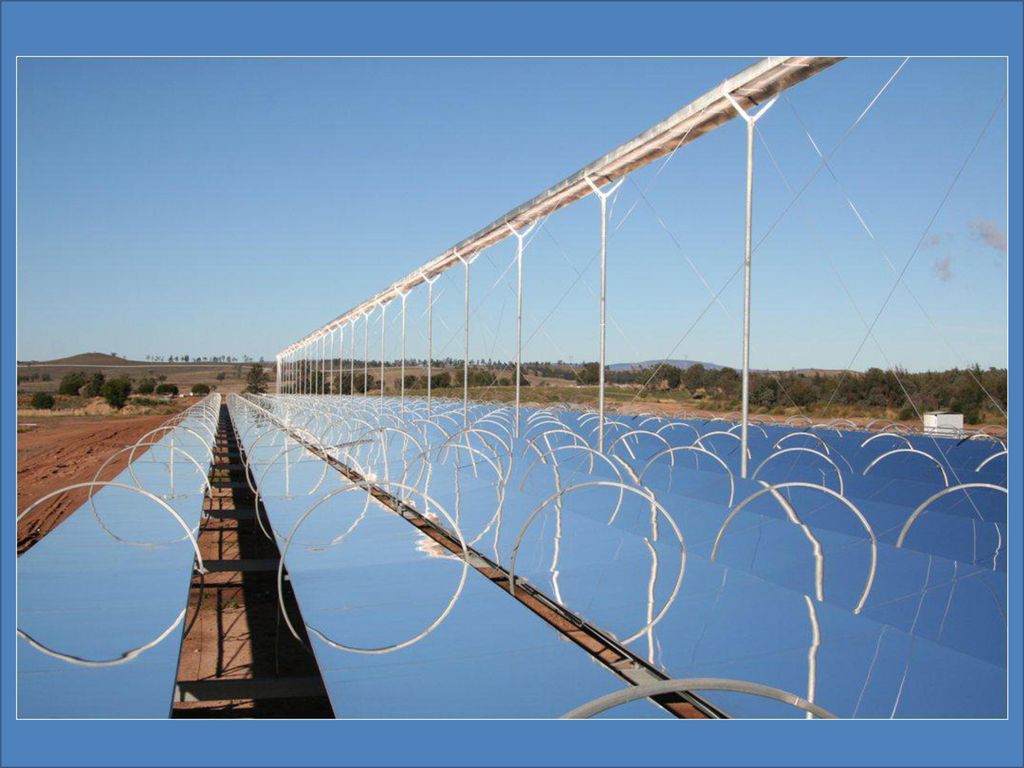

11

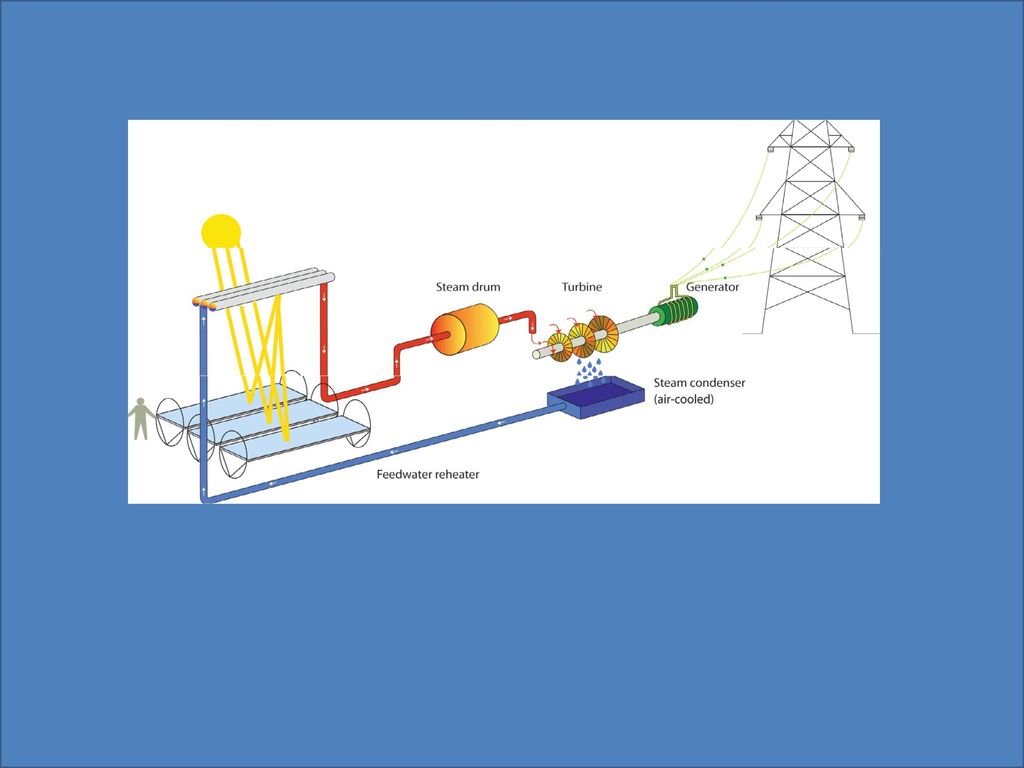

12

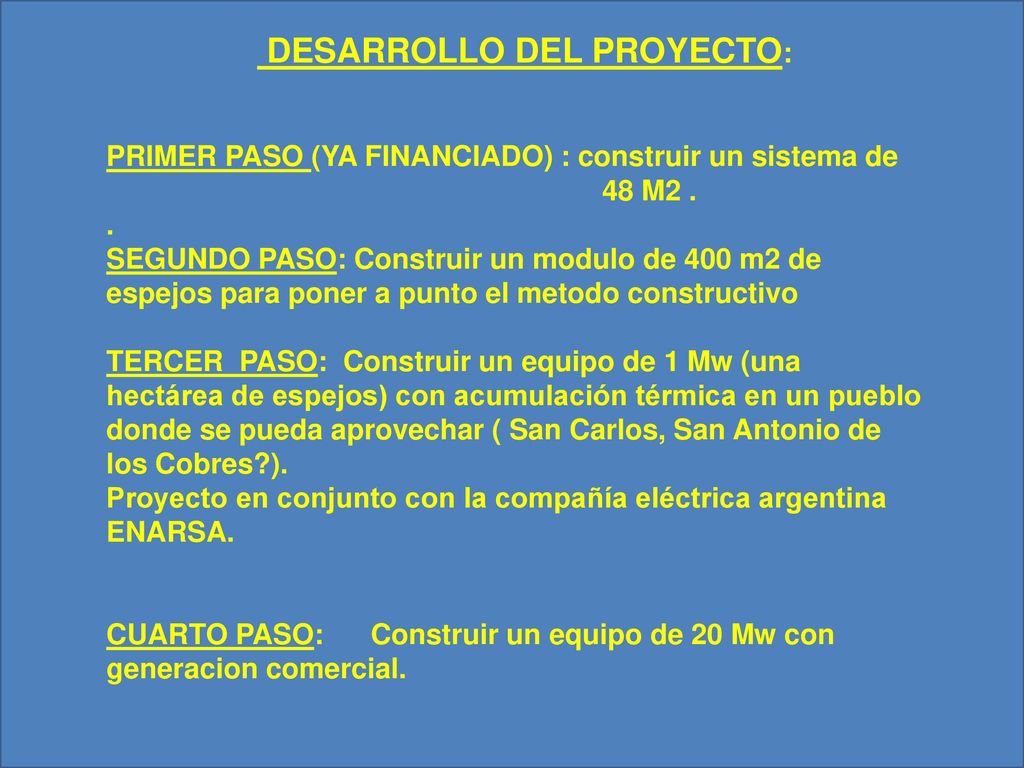

13 DESARROLLO DEL PROYECTO:
PRIMER PASO (YA FINANCIADO) : construir un sistema de M2 . . SEGUNDO PASO: Construir un modulo de 400 m2 de espejos para poner a punto el metodo constructivo TERCER PASO: Construir un equipo de 1 Mw (una hectárea de espejos) con acumulación térmica en un pueblo donde se pueda aprovechar ( San Carlos, San Antonio de los Cobres?). Proyecto en conjunto con la compañía eléctrica argentina ENARSA. CUARTO PASO: Construir un equipo de 20 Mw con generacion comercial.

14 UBICACIÓN DE LA CENTRAL ELÉCTRICA DE 1 MW ( ENARSA )
VALLES CALCHAQUIES, SAN CARLOS a 1700 msnm NORTE Río Calchaquí UBICACIÓN CENTRAL SAN CARLOS Se dispone de agua, red eléctrica de 33 KV, carretera asfaltada, muy buena radiación

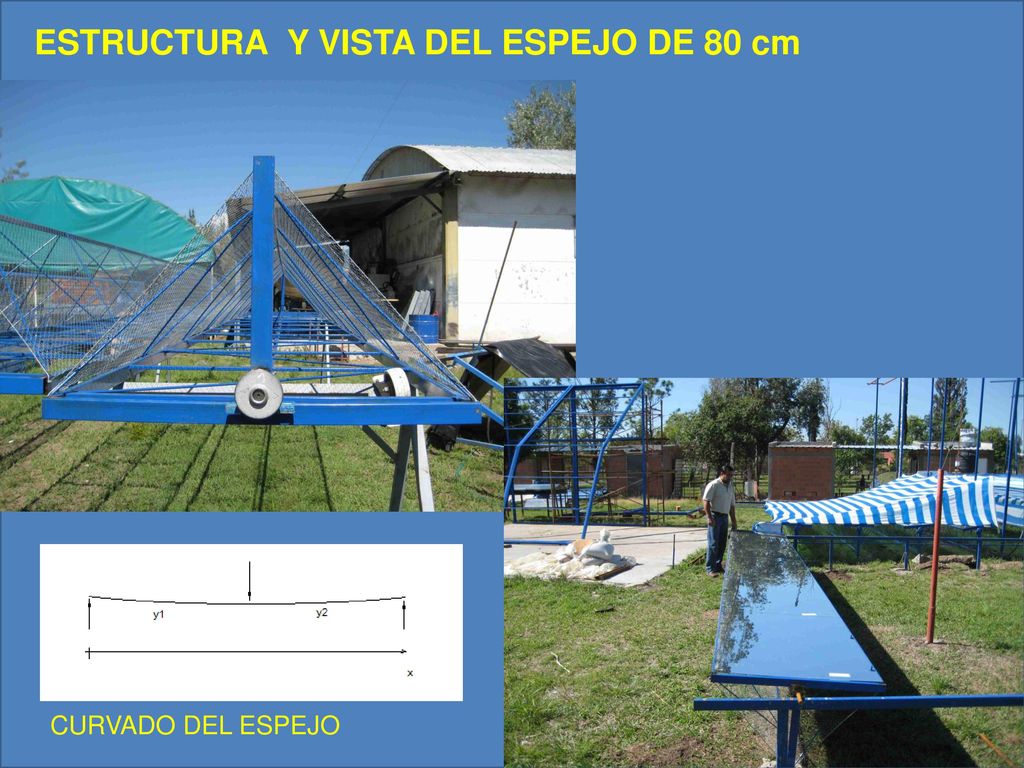

15 ESTRUCTURA Y VISTA DEL ESPEJO DE 80 cm
CURVADO DEL ESPEJO

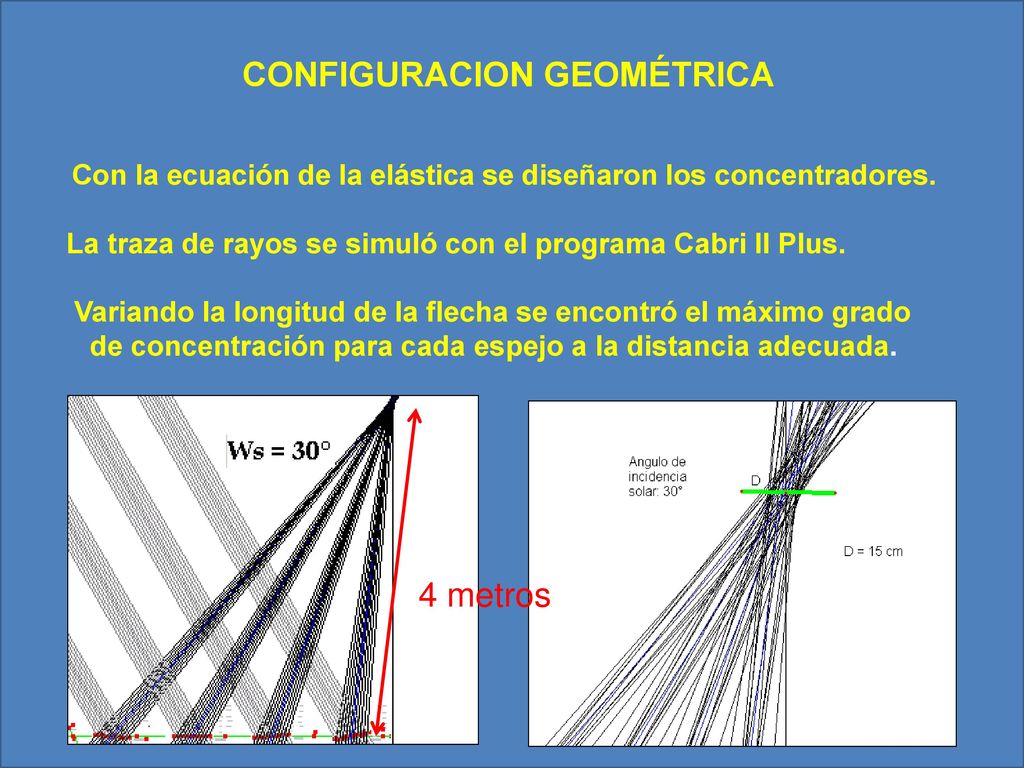

16 CONFIGURACION GEOMÉTRICA
Con la ecuación de la elástica se diseñaron los concentradores. La traza de rayos se simuló con el programa Cabri II Plus. Variando la longitud de la flecha se encontró el máximo grado de concentración para cada espejo a la distancia adecuada. 4 metros

17 PROTOTIPO DE GENERADOR DE VAPOR DE 43 M2,
TIPO FRESNEL LINEAL 9 ESPEJOS DE 0,80mX6 m, relacion de concentracion = 31.

18 ABSORBEDOR DEL EQUIPO 5 caños de 33mm de diametro externo, cierre inferior con dos espejos y una lamina de mylar. 6 m de largo, corredizo de acuerdo con el mes.

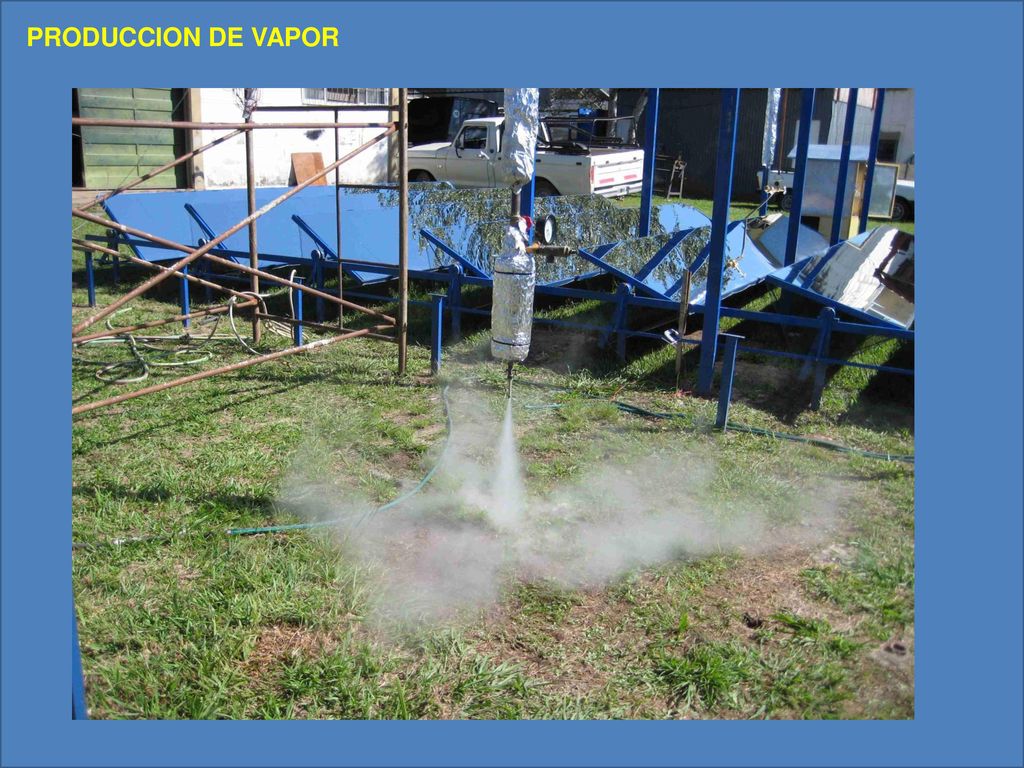

19 PRODUCCION DE VAPOR

20 ETAPA2 PROTOTIPO GENERADOR DE VAPOR SOLAR TERMICO 400 m2
ACUMULADOR MODULO 1 CONDENSADOR ABSORBEDOR LOCAL PRODUCCION: 200 KG VAPOR/HORA O 40 KW ELECTRICOS 48 m ESTACIONAMIENTO POTABLE TANQUES DE AGUA VAPOR: ºc 40 kg/cm2 MODULO 8 DESTILADA bomba
