Seminario ATN/GNSS Varadero, Cuba 2002

Presentación del tema: "Seminario ATN/GNSS Varadero, Cuba 2002"— Transcripción de la presentación:

1 Seminario ATN/GNSS Varadero, Cuba 2002
Presentación ATN 5.1 M.Sc. Ing. Gabino J. Cid Jiménez Especialista Telecomunicaciones DAN-IACC

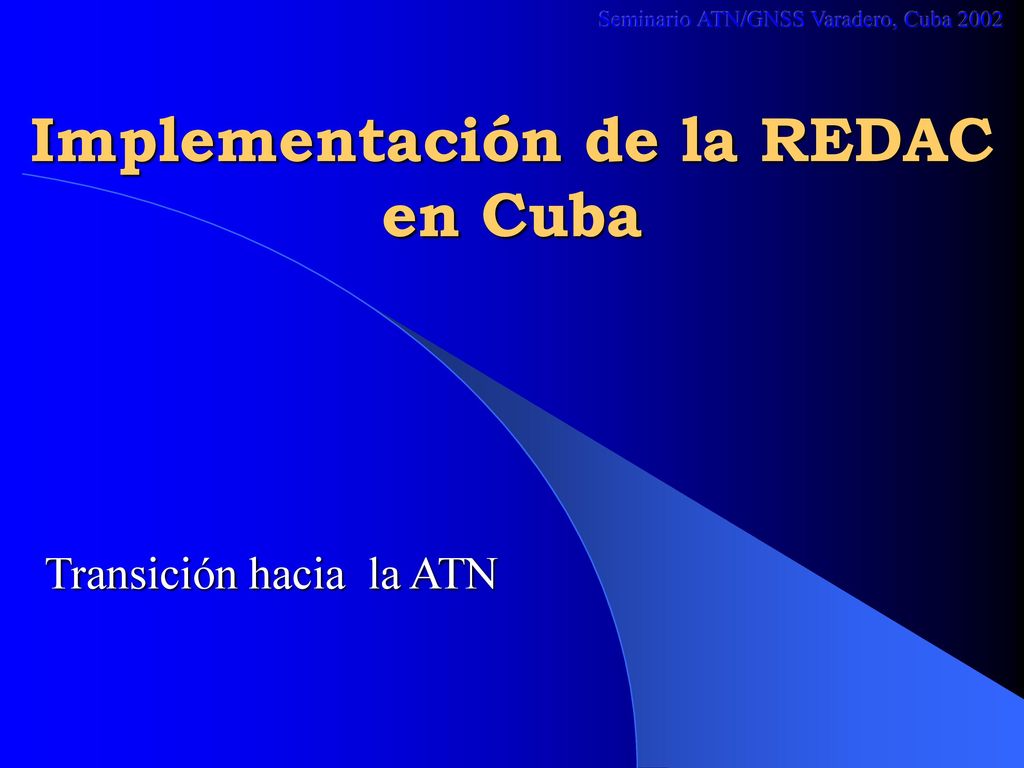

2 Implementación de la REDAC en Cuba
Seminario ATN/GNSS Varadero, Cuba 2002 Implementación de la REDAC en Cuba Transición hacia la ATN

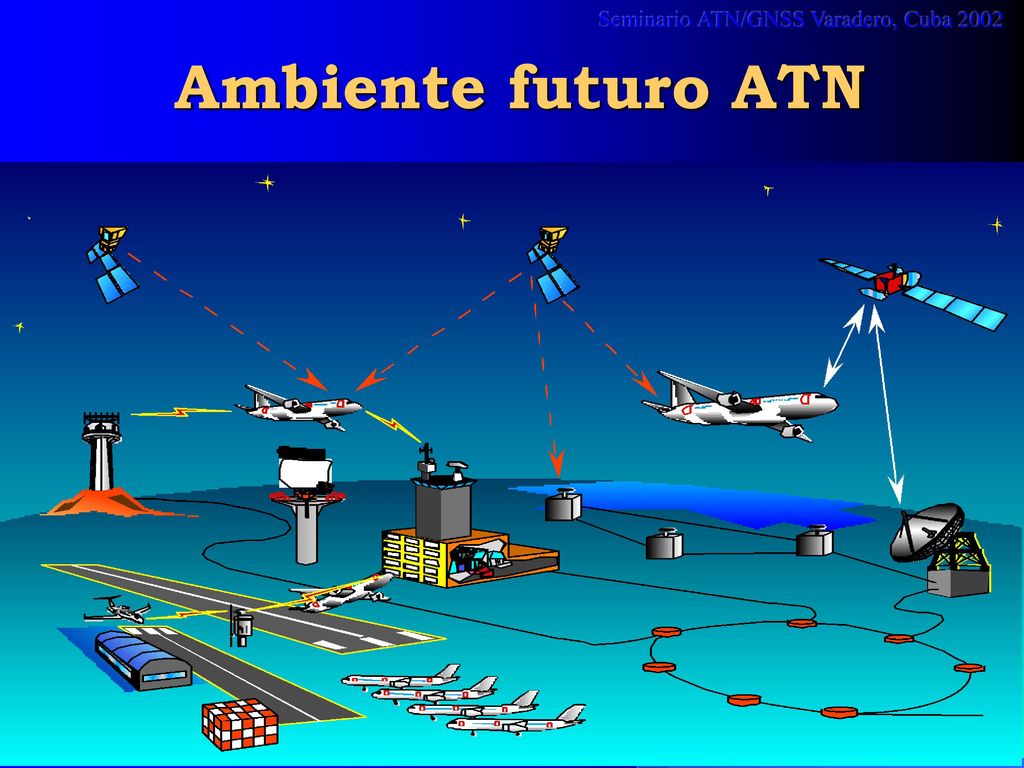

3 Ambiente futuro ATN Seminario ATN/GNSS Varadero, Cuba 2002

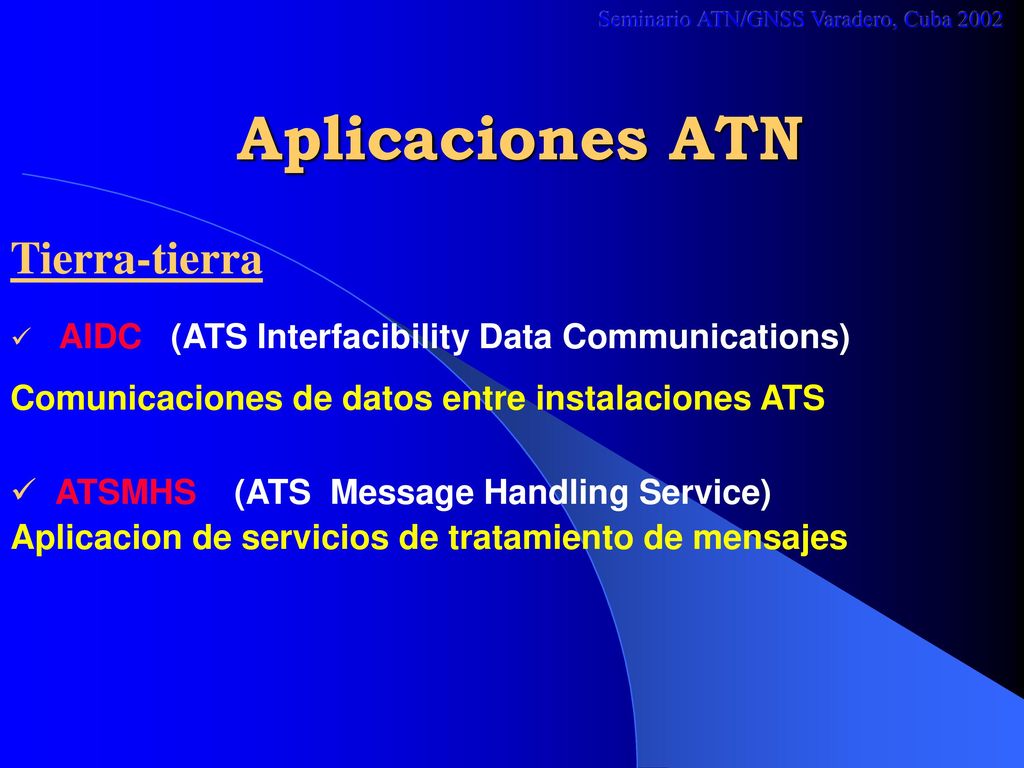

4 Aplicaciones ATN Tierra-tierra
Seminario ATN/GNSS Varadero, Cuba 2002 Aplicaciones ATN Tierra-tierra AIDC (ATS Interfacibility Data Communications) Comunicaciones de datos entre instalaciones ATS ATSMHS (ATS Message Handling Service) Aplicacion de servicios de tratamiento de mensajes

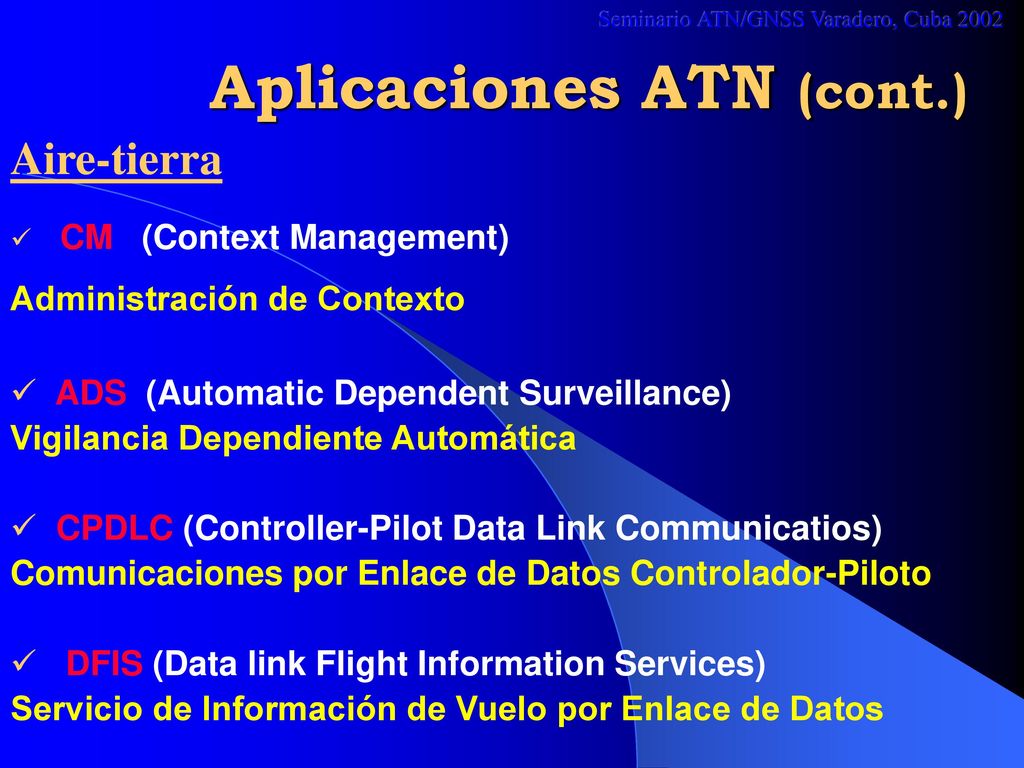

5 Aplicaciones ATN (cont.)
Seminario ATN/GNSS Varadero, Cuba 2002 Aire-tierra CM (Context Management) Administración de Contexto ADS (Automatic Dependent Surveillance) Vigilancia Dependiente Automática CPDLC (Controller-Pilot Data Link Communicatios) Comunicaciones por Enlace de Datos Controlador-Piloto DFIS (Data link Flight Information Services) Servicio de Información de Vuelo por Enlace de Datos

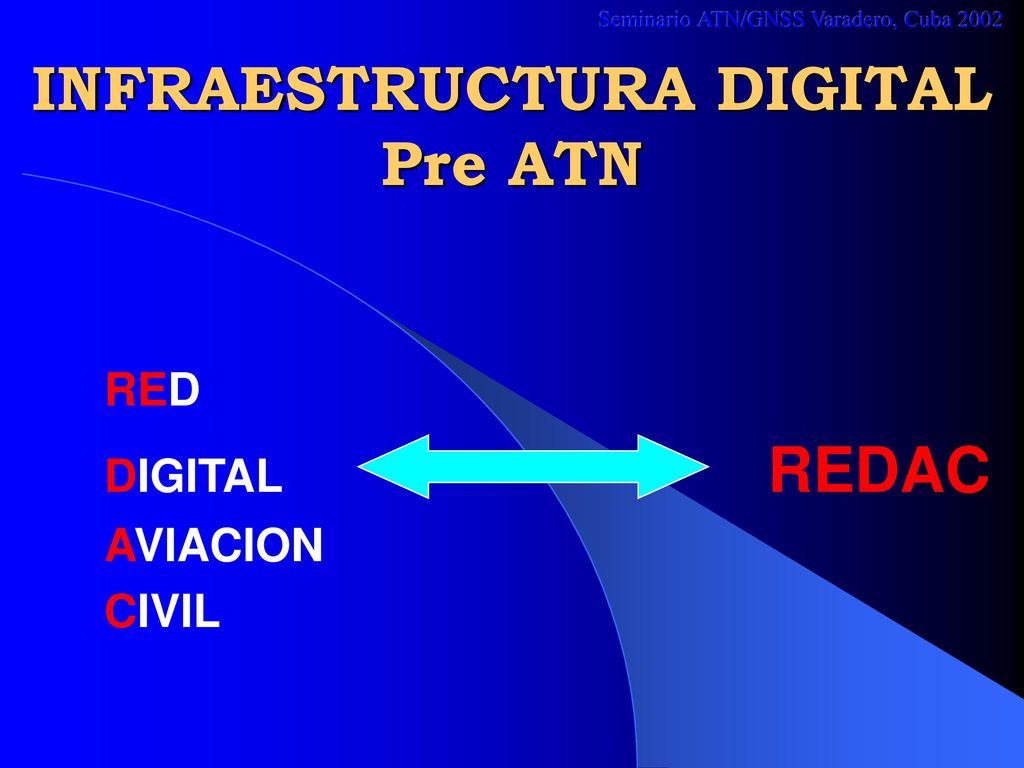

6 INFRAESTRUCTURA DIGITAL Pre ATN
Seminario ATN/GNSS Varadero, Cuba 2002 INFRAESTRUCTURA DIGITAL Pre ATN RED DIGITAL REDAC AVIACION CIVIL

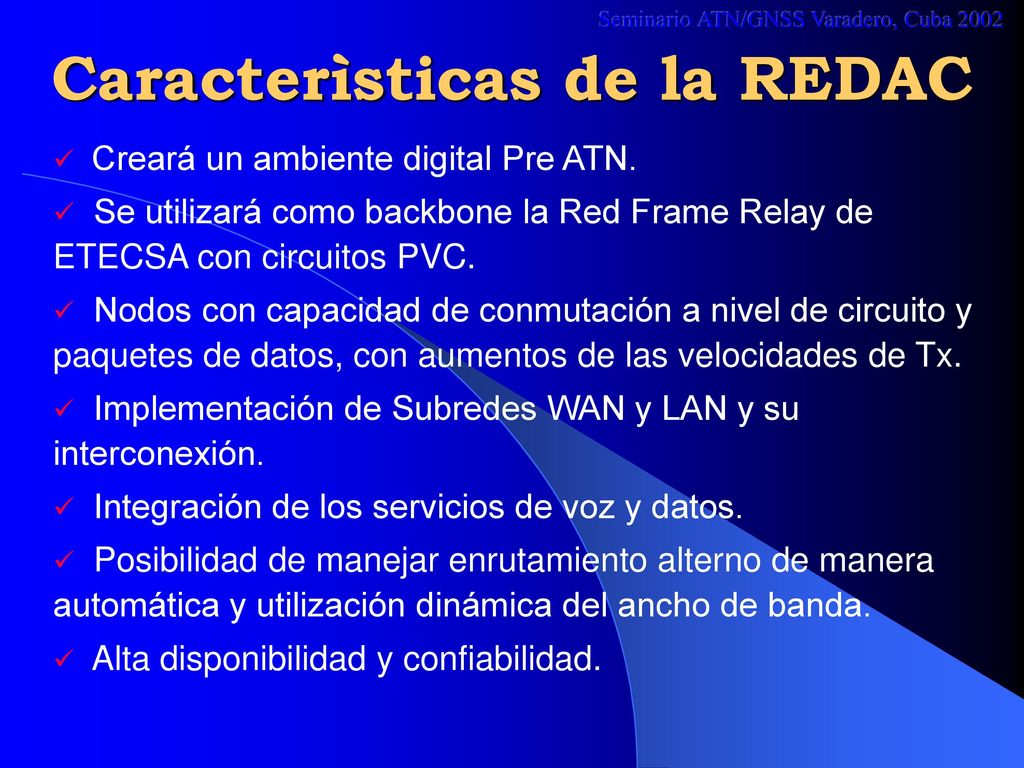

7 Caracterìsticas de la REDAC
Seminario ATN/GNSS Varadero, Cuba 2002 Caracterìsticas de la REDAC Creará un ambiente digital Pre ATN. Se utilizará como backbone la Red Frame Relay de ETECSA con circuitos PVC. Nodos con capacidad de conmutación a nivel de circuito y paquetes de datos, con aumentos de las velocidades de Tx. Implementación de Subredes WAN y LAN y su interconexión. Integración de los servicios de voz y datos. Posibilidad de manejar enrutamiento alterno de manera automática y utilización dinámica del ancho de banda. Alta disponibilidad y confiabilidad.

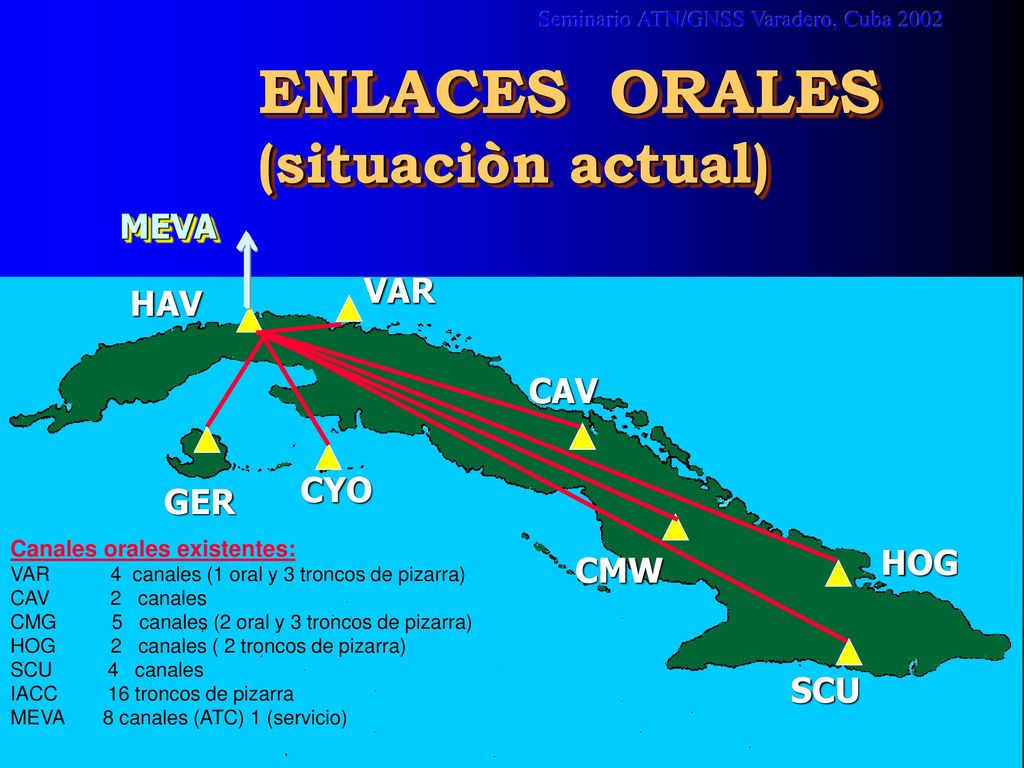

8 ENLACES ORALES (situaciòn actual) MEVA VAR HAV CAV CYO GER HOG CMW SCU
Seminario ATN/GNSS Varadero, Cuba 2002 ENLACES ORALES (situaciòn actual) MEVA VAR HAV CAV CYO GER Canales orales existentes: VAR canales (1 oral y 3 troncos de pizarra) CAV canales CMG canales (2 oral y 3 troncos de pizarra) HOG canales ( 2 troncos de pizarra) SCU canales IACC troncos de pizarra MEVA canales (ATC) 1 (servicio) HOG CMW SCU

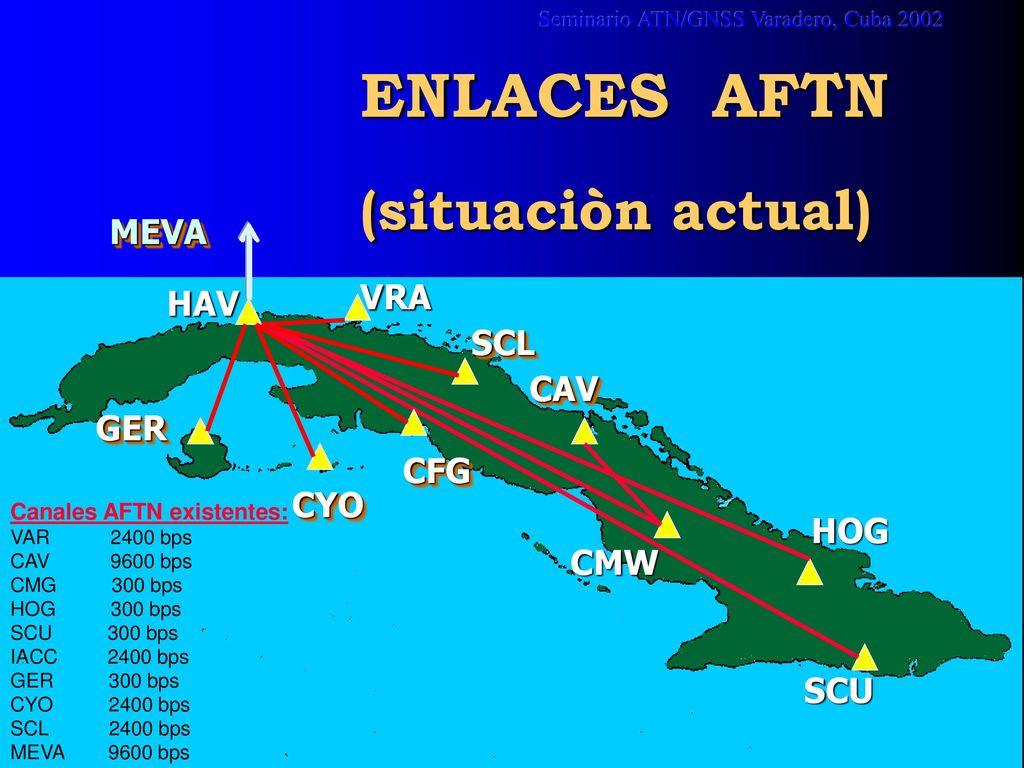

9 ENLACES AFTN (situaciòn actual) MEVA VRA HAV SCL CAV GER CFG CYO HOG
Seminario ATN/GNSS Varadero, Cuba 2002 ENLACES AFTN (situaciòn actual) MEVA HAV VRA SCL CAV GER CFG CYO Canales AFTN existentes: VAR bps CAV bps CMG bps HOG bps SCU bps IACC bps GER bps CYO bps SCL bps MEVA bps HOG CMW SCU

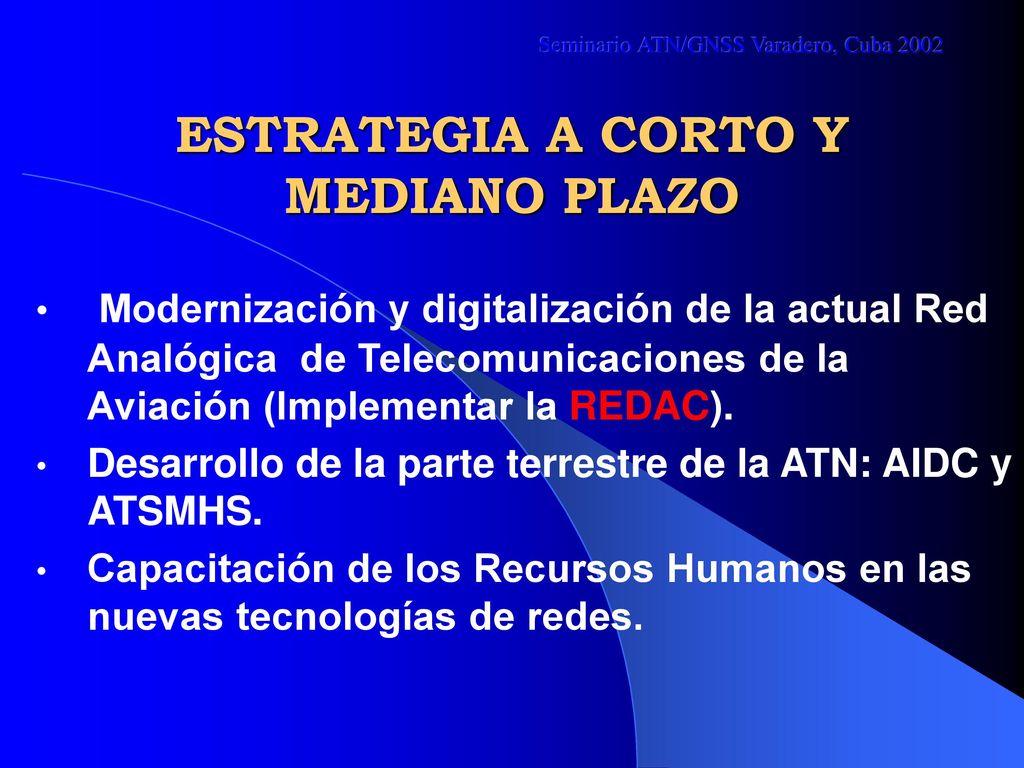

10 ESTRATEGIA A CORTO Y MEDIANO PLAZO
Seminario ATN/GNSS Varadero, Cuba 2002 ESTRATEGIA A CORTO Y MEDIANO PLAZO Modernización y digitalización de la actual Red Analógica de Telecomunicaciones de la Aviación (Implementar la REDAC). Desarrollo de la parte terrestre de la ATN: AIDC y ATSMHS. Capacitación de los Recursos Humanos en las nuevas tecnologías de redes.

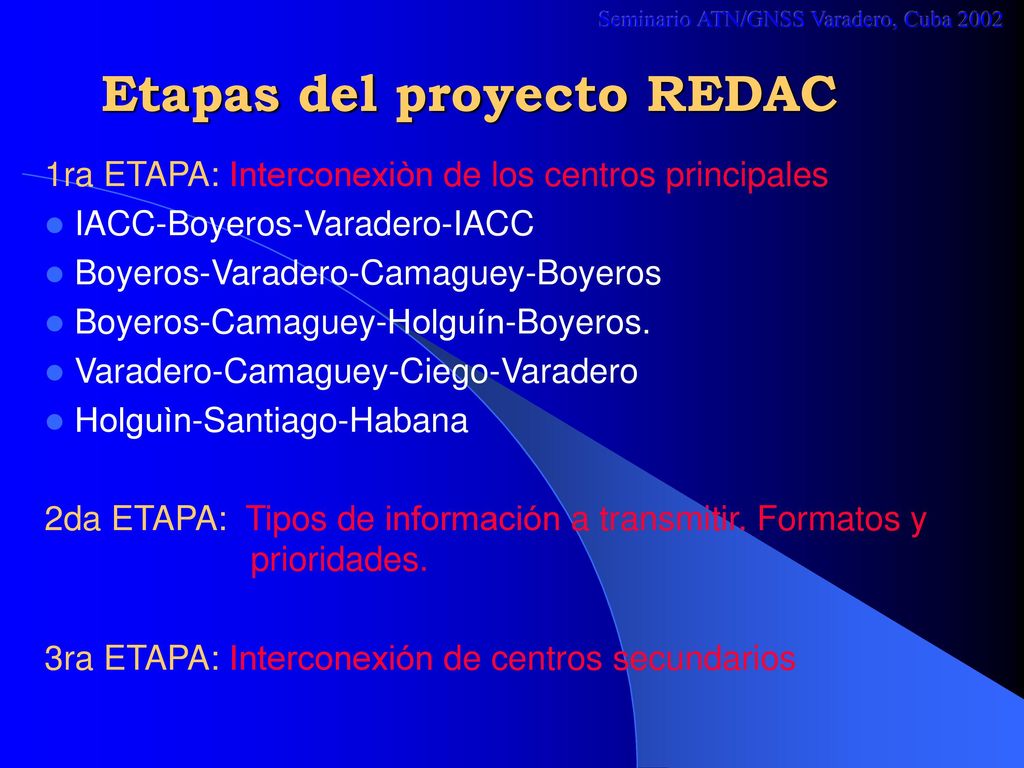

11 Etapas del proyecto REDAC
Seminario ATN/GNSS Varadero, Cuba 2002 1ra ETAPA: Interconexiòn de los centros principales IACC-Boyeros-Varadero-IACC Boyeros-Varadero-Camaguey-Boyeros Boyeros-Camaguey-Holguín-Boyeros. Varadero-Camaguey-Ciego-Varadero Holguìn-Santiago-Habana 2da ETAPA: Tipos de información a transmitir. Formatos y prioridades. 3ra ETAPA: Interconexión de centros secundarios

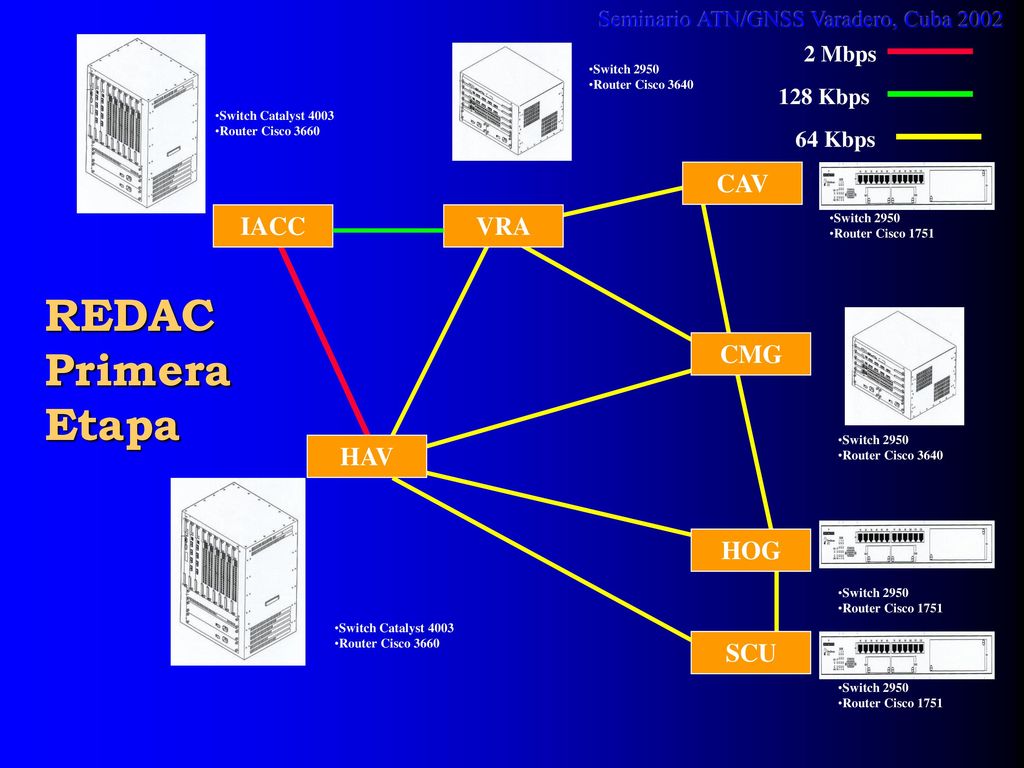

12 REDAC Primera Etapa CAV IACC VRA CMG HAV HOG SCU
Seminario ATN/GNSS Varadero, Cuba 2002 2 Mbps Switch 2950 Router Cisco 3640 128 Kbps Switch Catalyst 4003 Router Cisco 3660 64 Kbps CAV IACC VRA Switch 2950 Router Cisco 1751 REDAC Primera Etapa CMG Switch 2950 Router Cisco 3640 HAV HOG Switch 2950 Router Cisco 1751 Switch Catalyst 4003 Router Cisco 3660 SCU Switch 2950 Router Cisco 1751

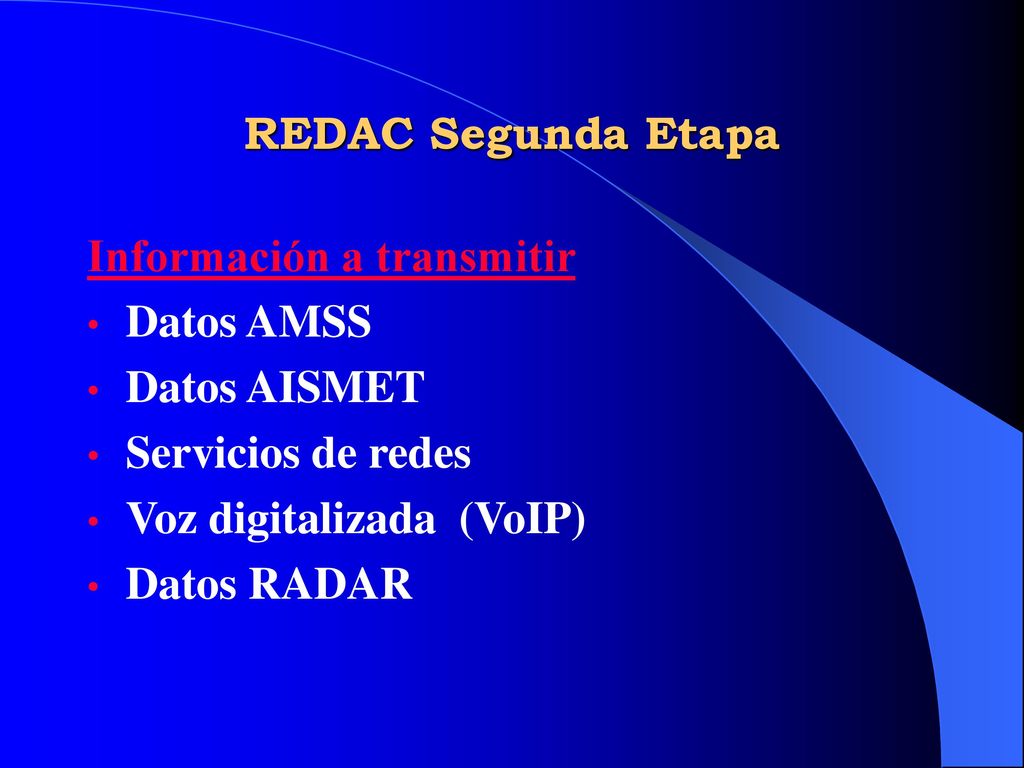

13 REDAC Segunda Etapa Información a transmitir Datos AMSS Datos AISMET Servicios de redes Voz digitalizada (VoIP) Datos RADAR

14 REDAC 3ra Etapa Seminario ATN/GNSS Varadero, Cuba 2002 IACC VARADERO
CMG HOLGUIN BOYEROS CAV RE INT AVIA IMPORT ENSA CCA TAKE OFF CENIAI CAYO LARGO CFG TRINIDAD CAYO COCO SANTA LUCIA ACC AEROCARIB UIMA PLAYA BARACOA SAN ANTONIO PUNTO A AEROVAR ESCUELA ECASA SCU

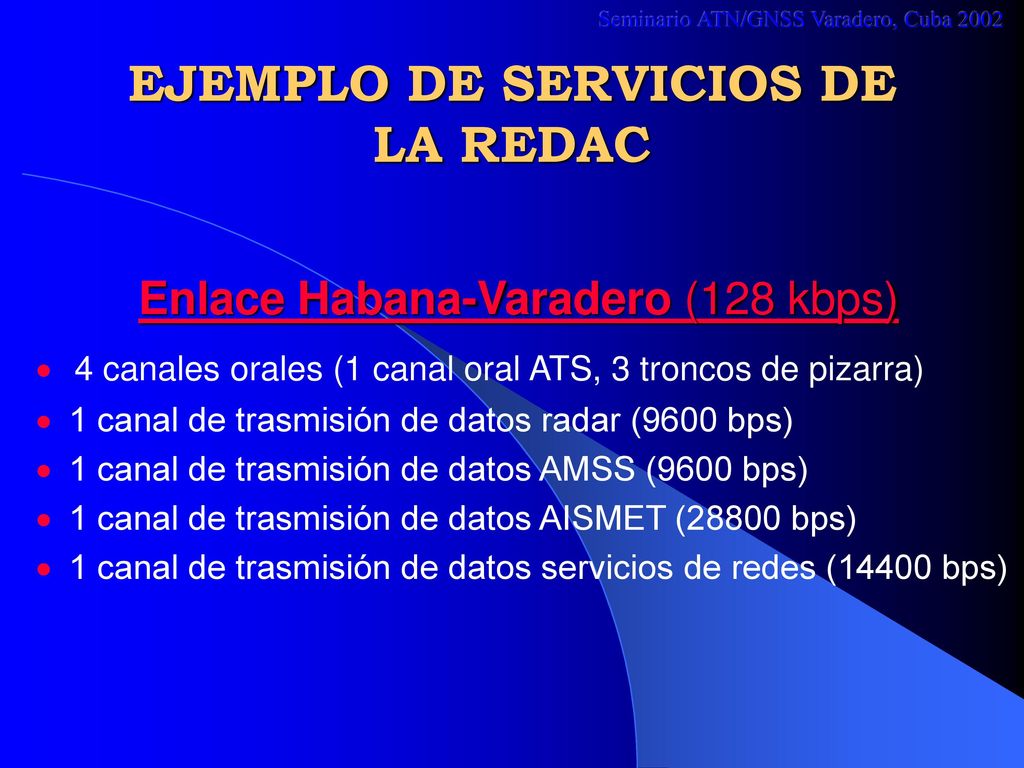

15 EJEMPLO DE SERVICIOS DE LA REDAC
Seminario ATN/GNSS Varadero, Cuba 2002 EJEMPLO DE SERVICIOS DE LA REDAC Enlace Habana-Varadero (128 kbps) · 4 canales orales (1 canal oral ATS, 3 troncos de pizarra) · 1 canal de trasmisión de datos radar (9600 bps) · 1 canal de trasmisión de datos AMSS (9600 bps) · 1 canal de trasmisión de datos AISMET (28800 bps) · 1 canal de trasmisión de datos servicios de redes (14400 bps)

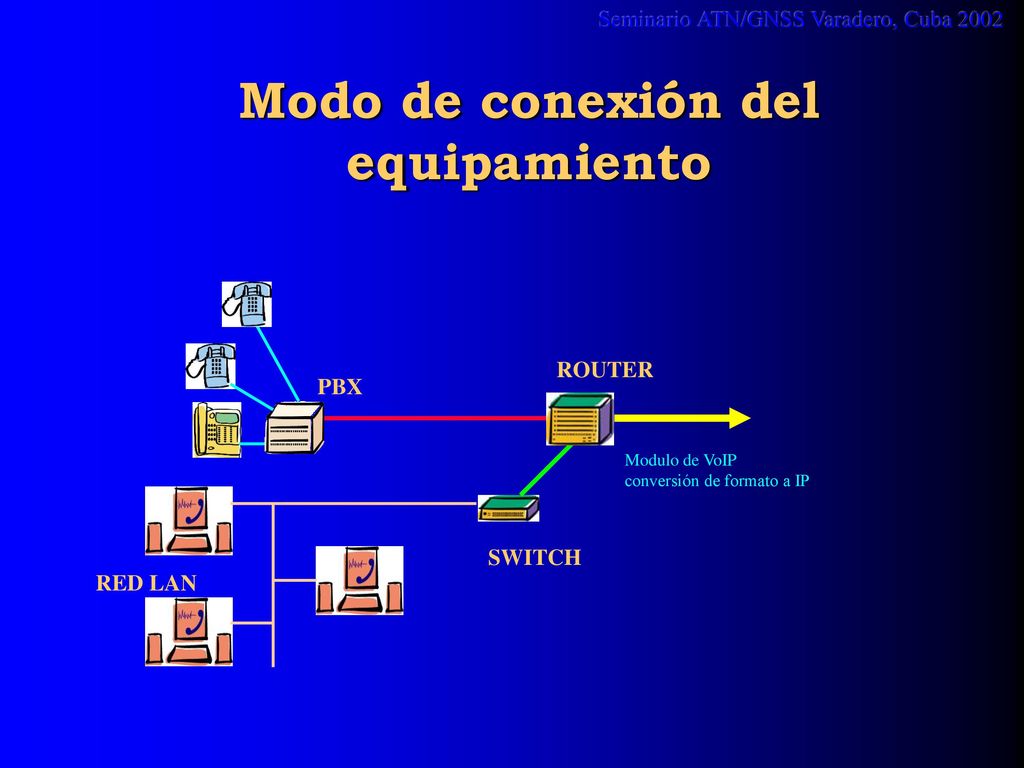

16 Modo de conexión del equipamiento
Seminario ATN/GNSS Varadero, Cuba 2002 Modo de conexión del equipamiento Modulo de VoIP conversión de formato a IP ROUTER PBX SWITCH RED LAN

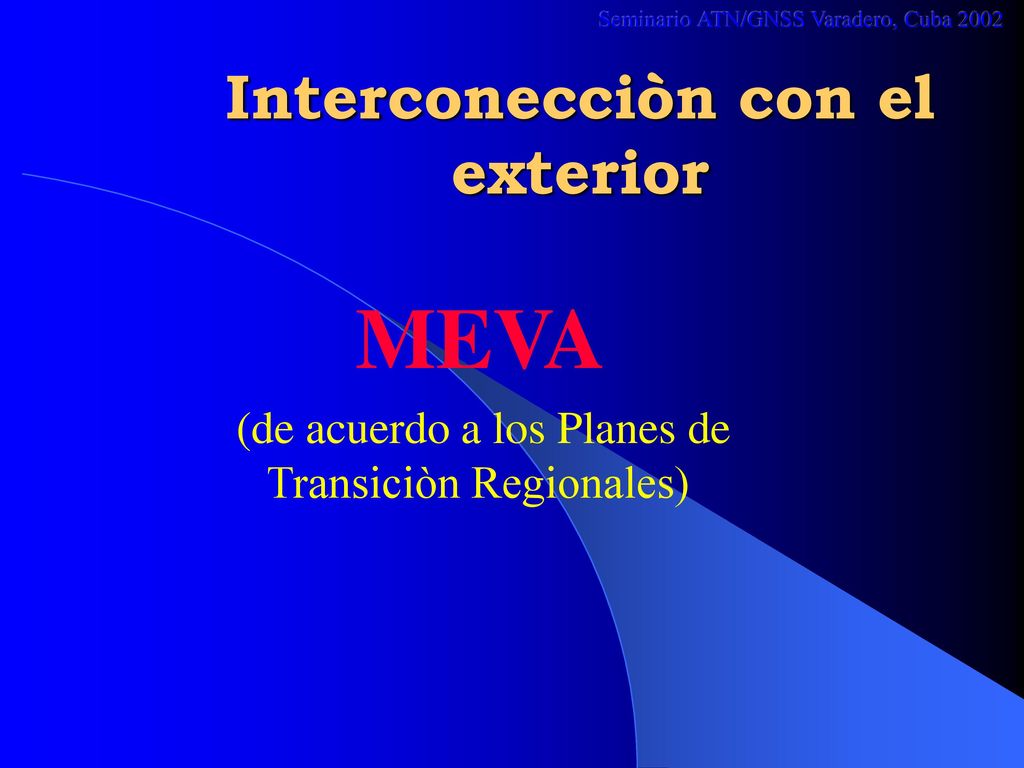

17 Interconecciòn con el exterior
Seminario ATN/GNSS Varadero, Cuba 2002 Interconecciòn con el exterior MEVA (de acuerdo a los Planes de Transiciòn Regionales)

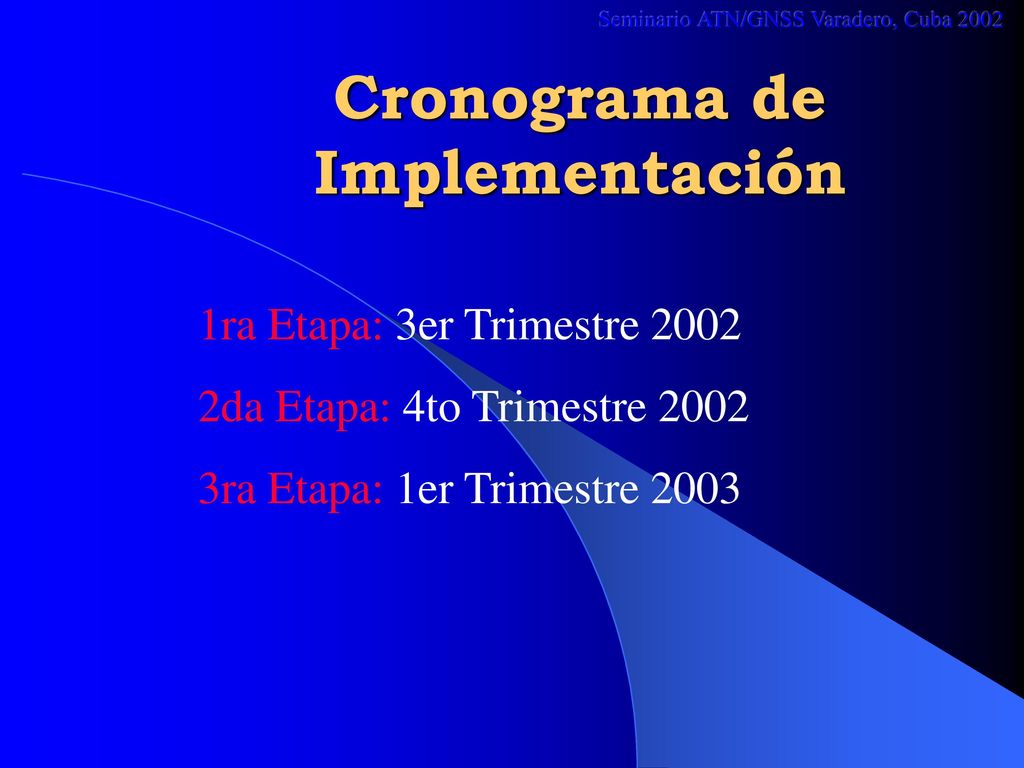

18 Cronograma de Implementación
Seminario ATN/GNSS Varadero, Cuba 2002 Cronograma de Implementación 1ra Etapa: 3er Trimestre 2002 2da Etapa: 4to Trimestre 2002 3ra Etapa: 1er Trimestre 2003

19 Seminario ATN/GNSS Varadero, Cuba 2002

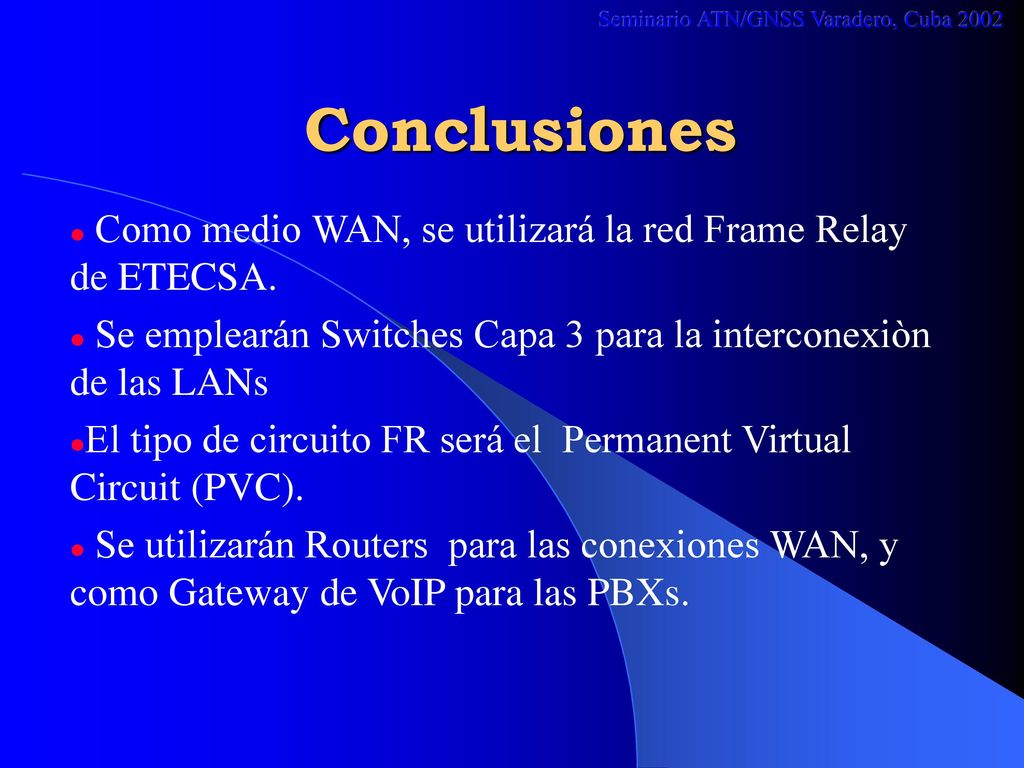

Conclusiones Como medio WAN, se utilizará la red Frame Relay de ETECSA. Se emplearán Switches Capa 3 para la interconexiòn de las LANs El tipo de circuito FR será el Permanent Virtual Circuit (PVC). Se utilizarán Routers para las conexiones WAN, y como Gateway de VoIP para las PBXs.

20 Seminario ATN/GNSS Varadero, Cuba 2002
FIN
