GEOMETRÍA DE LA HERRAMIENTA DE CORTE

Presentación del tema: "GEOMETRÍA DE LA HERRAMIENTA DE CORTE"— Transcripción de la presentación:

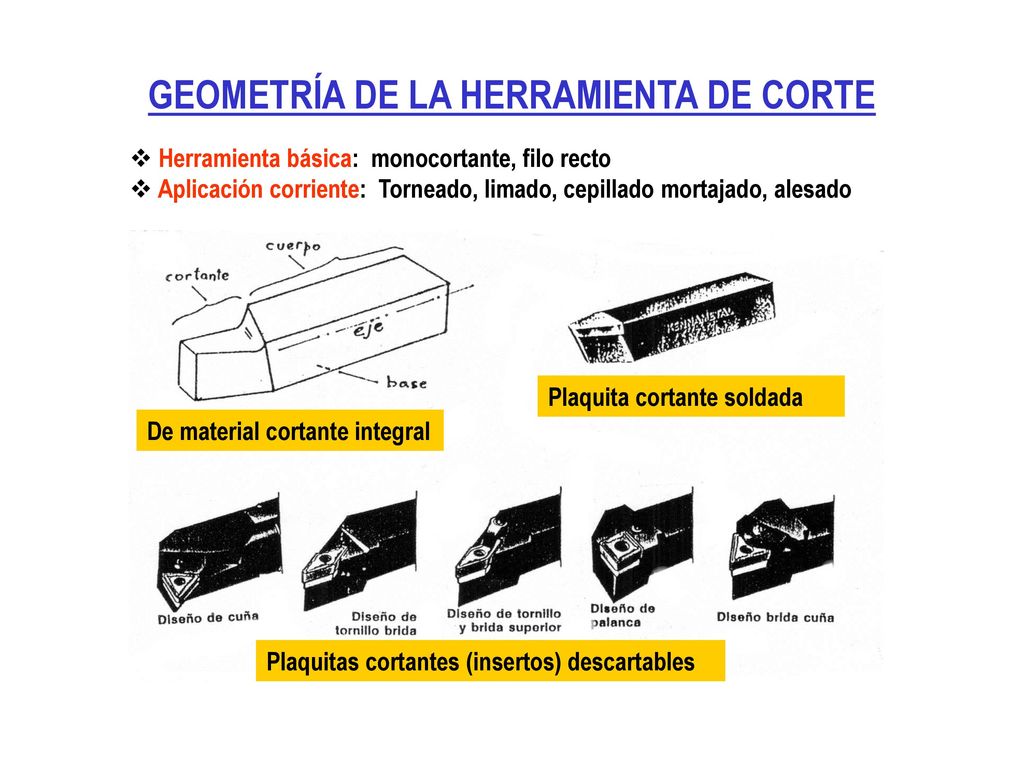

1 GEOMETRÍA DE LA HERRAMIENTA DE CORTE
Herramienta básica: monocortante, filo recto Aplicación corriente: Torneado, limado, cepillado mortajado, alesado De material cortante integral Plaquita cortante soldada Plaquitas cortantes (insertos) descartables

2 Aristas y Superficies Definiciones en la Posición de trabajo
Vc Cara de Ataque (ABCD) Cara de Incidencia Principal (ABA’B’) Filo Principal (AB) Filo Secundario (BC) Punta (B) Cara de Incidencia secundaria (BCB’C’) Plano de Base (A’B’C’) Planos Principales Fuerzas

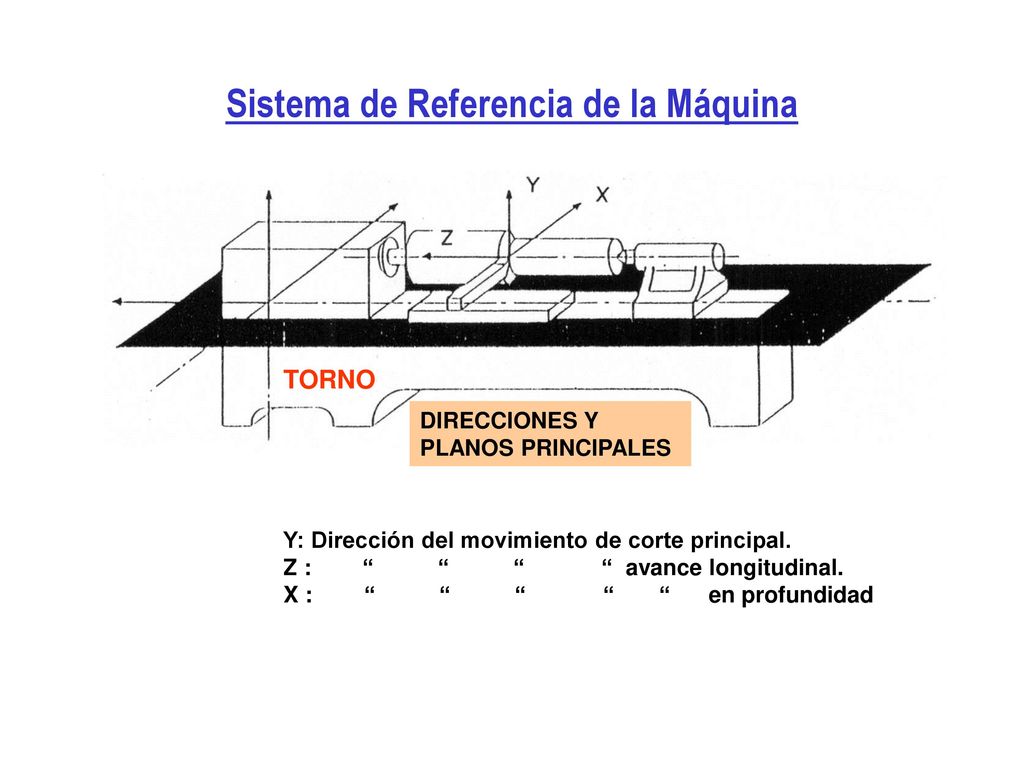

3 Sistema de Referencia de la Máquina
Y: Dirección del movimiento de corte principal. Z : “ “ “ “ avance longitudinal. X : “ “ “ “ “ en profundidad DIRECCIONES Y PLANOS PRINCIPALES TORNO

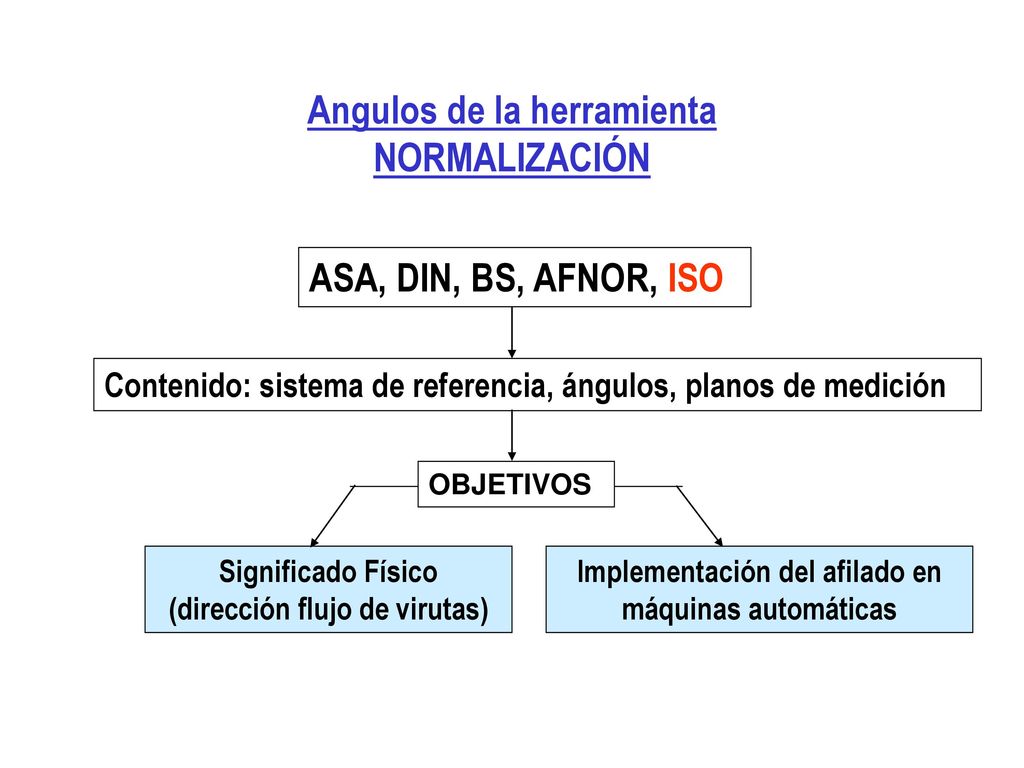

4 Angulos de la herramienta NORMALIZACIÓN
ASA, DIN, BS, AFNOR, ISO Contenido: sistema de referencia, ángulos, planos de medición OBJETIVOS Significado Físico (dirección flujo de virutas) Implementación del afilado en máquinas automáticas

5 La Herramienta como elemento aislado
Asociada a una terna de ejes

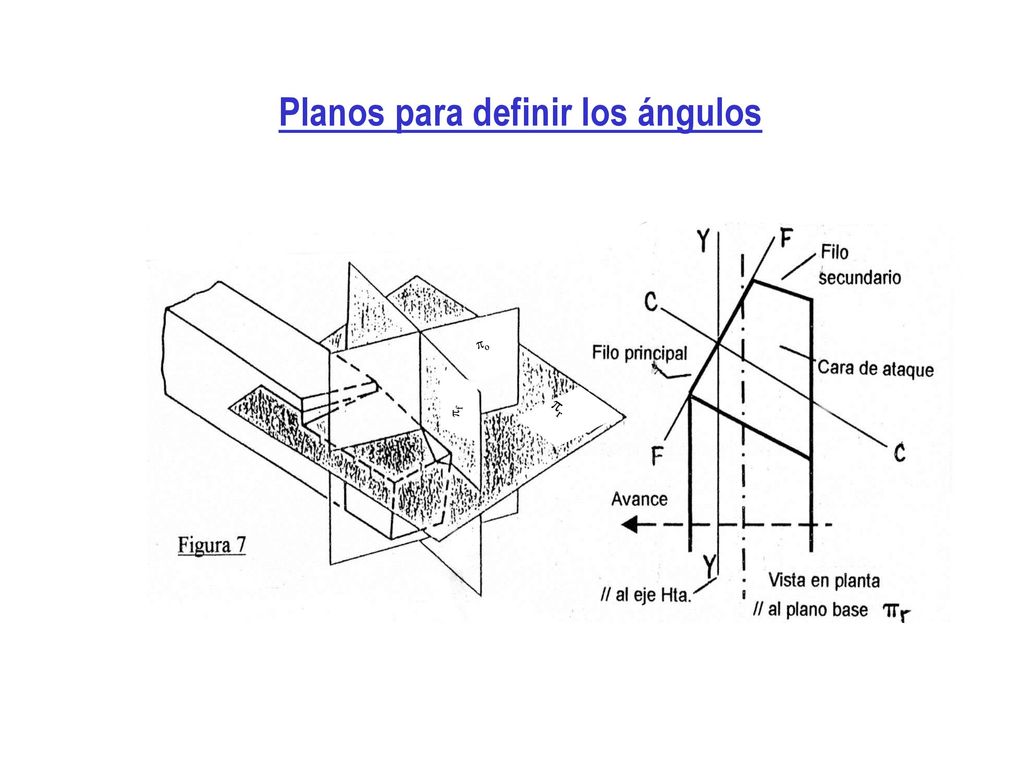

6 Planos para definir los ángulos

7 Angulos de la herramienta aislada
 : de Ataque (*)  : de Cuña  : de Incidencia  : de Inclinación del filo  : de Punta r : de Posición (frontal del filo ppal.) e : Frontal del filo secundario.  : de Corte

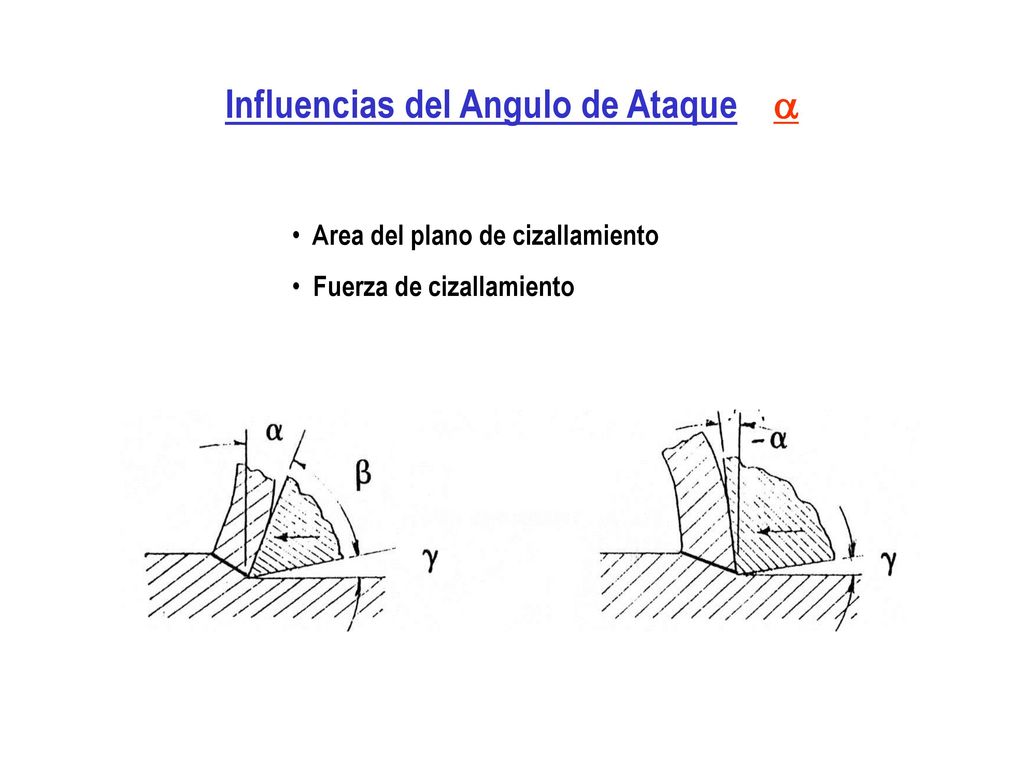

8 Influencias del Angulo de Ataque 
Area del plano de cizallamiento Fuerza de cizallamiento

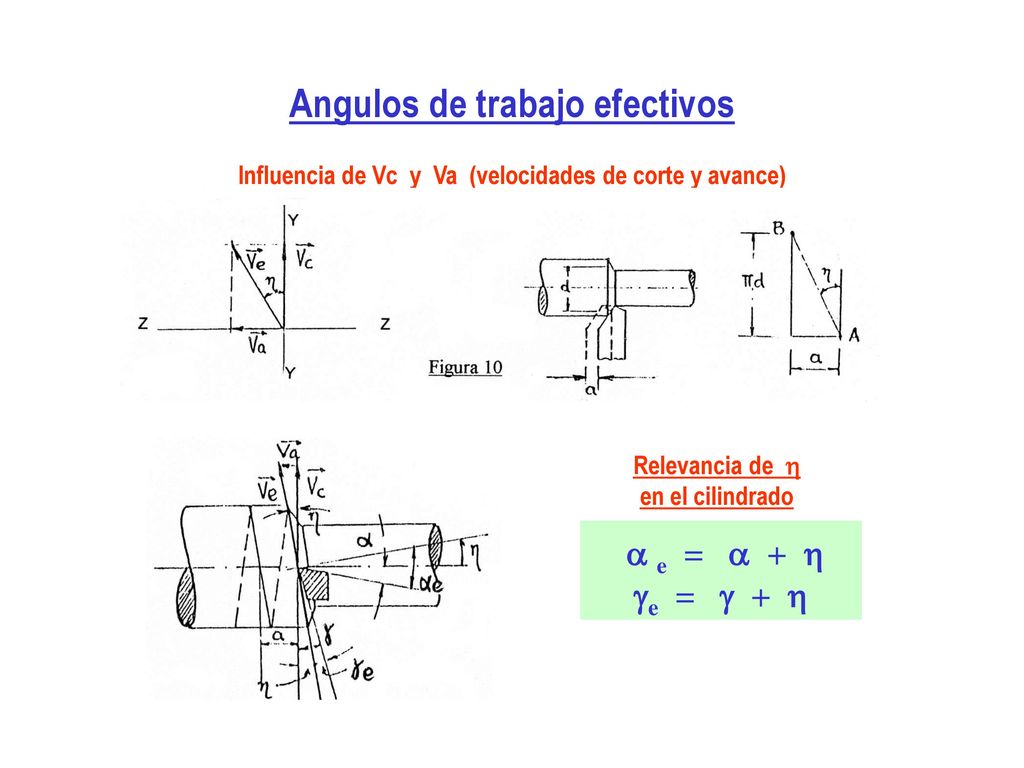

9 Angulos de trabajo efectivos
Influencia de Vc y Va (velocidades de corte y avance) Relevancia de  en el cilindrado  e =  +  e =  + 

10 Posición de la Herramienta en Altura
 e e  e e EFECTOS  e e  posible “talonado” Fc, y Hta. atraida hacia la pieza

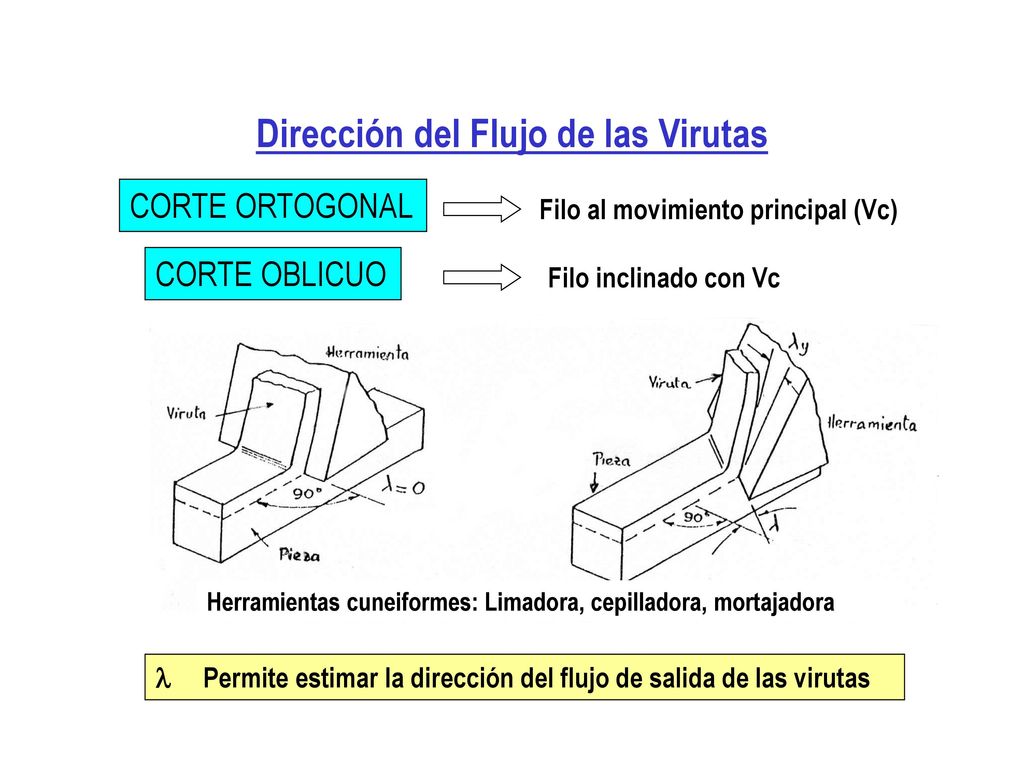

11 Dirección del Flujo de las Virutas
CORTE ORTOGONAL CORTE OBLICUO Filo al movimiento principal (Vc) Filo inclinado con Vc Herramientas cuneiformes: Limadora, cepilladora, mortajadora  Permite estimar la dirección del flujo de salida de las virutas

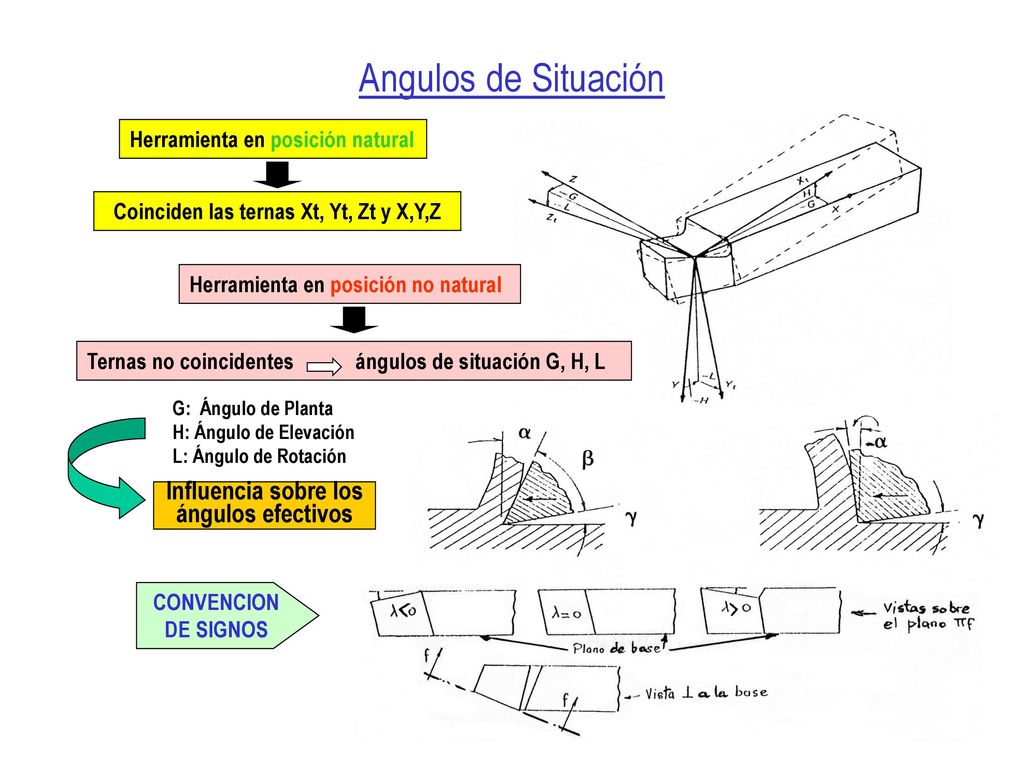

12 Angulos de Situación Influencia sobre los ángulos efectivos
Herramienta en posición natural Coinciden las ternas Xt, Yt, Zt y X,Y,Z Herramienta en posición no natural Ternas no coincidentes ángulos de situación G, H, L G: Ángulo de Planta H: Ángulo de Elevación L: Ángulo de Rotación CONVENCION DE SIGNOS Influencia sobre los ángulos efectivos
