1 Nuevos Estándares de Exactitud Posicional
Carlos López-Vázquez Laboratorio LatinGEO SGM+Universidad ORT del Uruguay 27 de Octubre de 2016

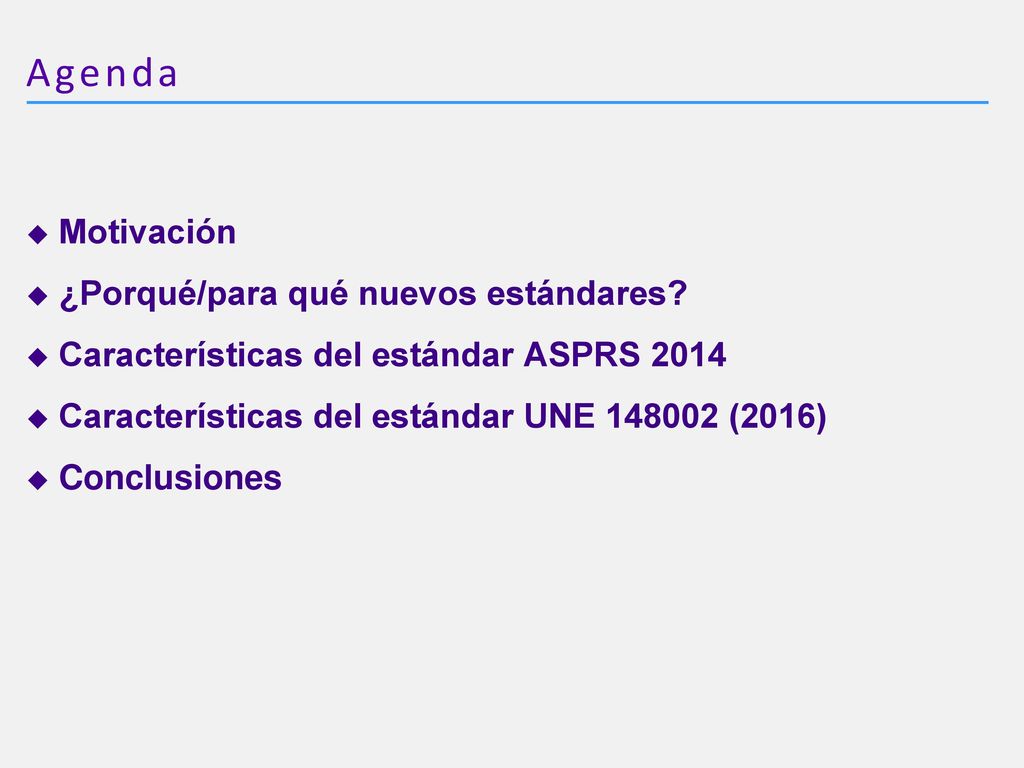

2 Agenda Motivación ¿Porqué/para qué nuevos estándares?
Características del estándar ASPRS 2014 Características del estándar UNE (2016) Conclusiones

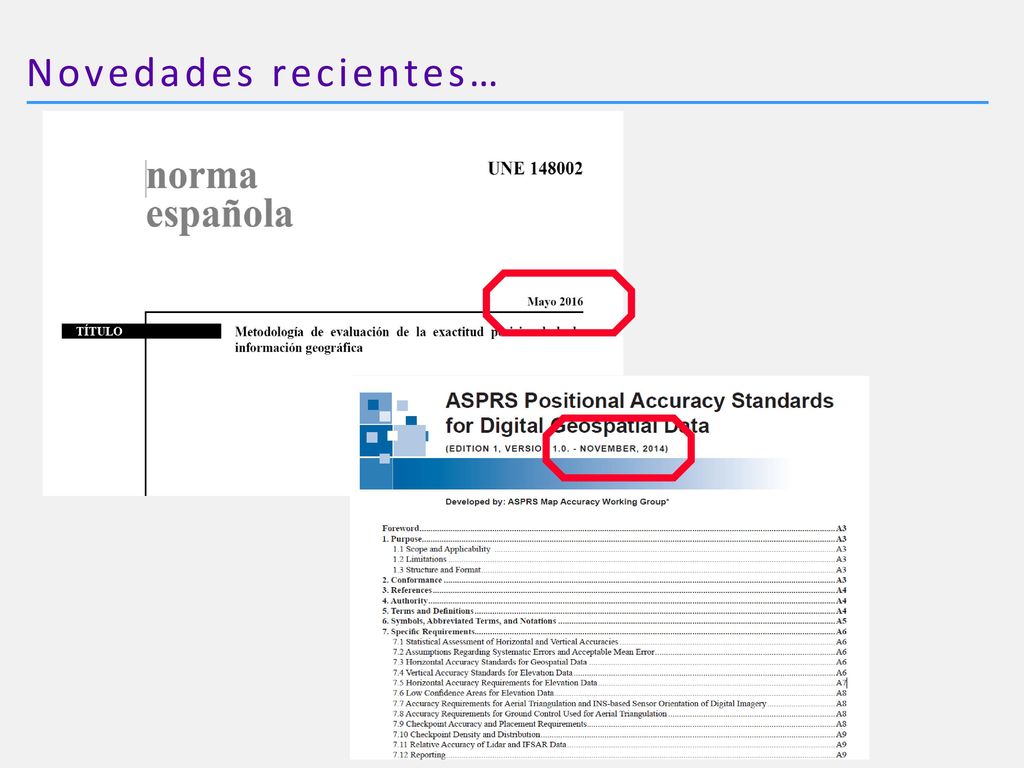

3 Novedades recientes…

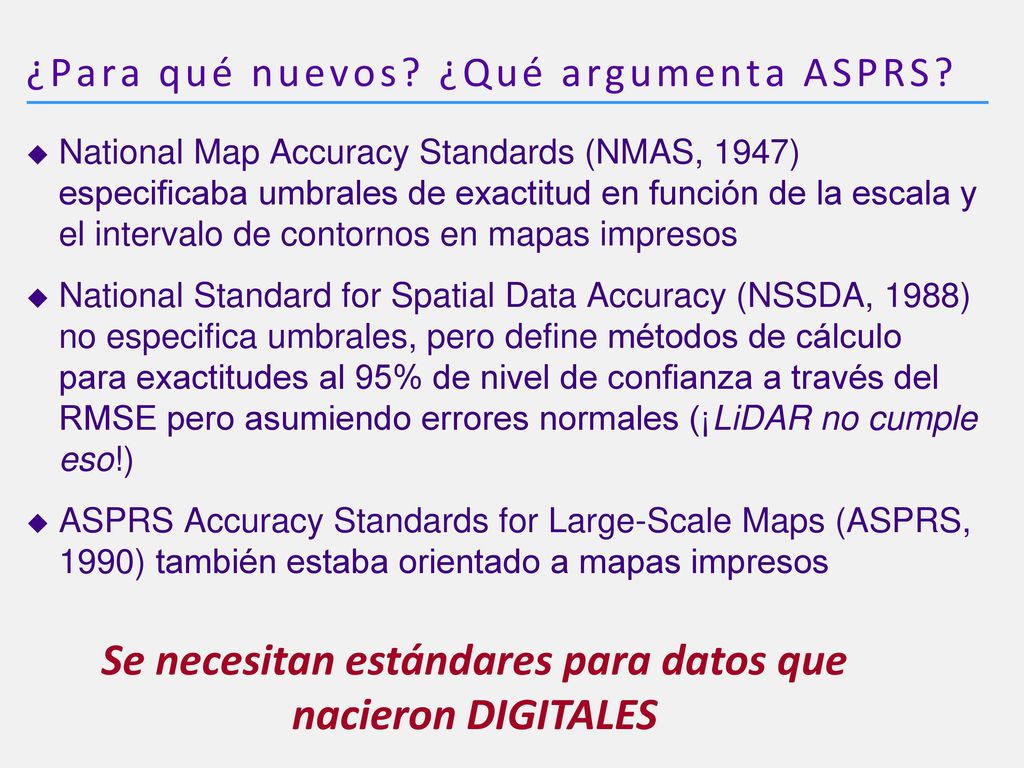

4 ¿Para qué nuevos? ¿Qué argumenta ASPRS?
National Map Accuracy Standards (NMAS, 1947) especificaba umbrales de exactitud en función de la escala y el intervalo de contornos en mapas impresos National Standard for Spatial Data Accuracy (NSSDA, 1988) no especifica umbrales, pero define métodos de cálculo para exactitudes al 95% de nivel de confianza a través del RMSE pero asumiendo errores normales (¡LiDAR no cumple eso!) ASPRS Accuracy Standards for Large-Scale Maps (ASPRS, 1990) también estaba orientado a mapas impresos Se necesitan estándares para datos que nacieron DIGITALES

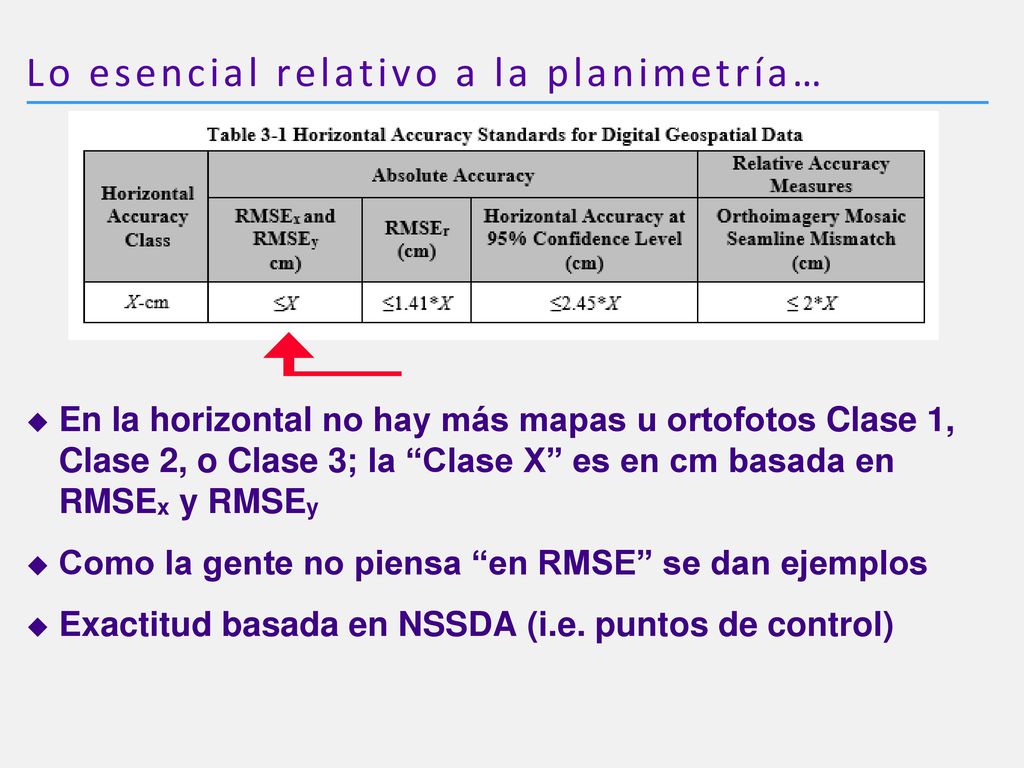

5 Lo esencial relativo a la planimetría…
En la horizontal no hay más mapas u ortofotos Clase 1, Clase 2, o Clase 3; la “Clase X” es en cm basada en RMSEx y RMSEy Como la gente no piensa “en RMSE” se dan ejemplos Exactitud basada en NSSDA (i.e. puntos de control)

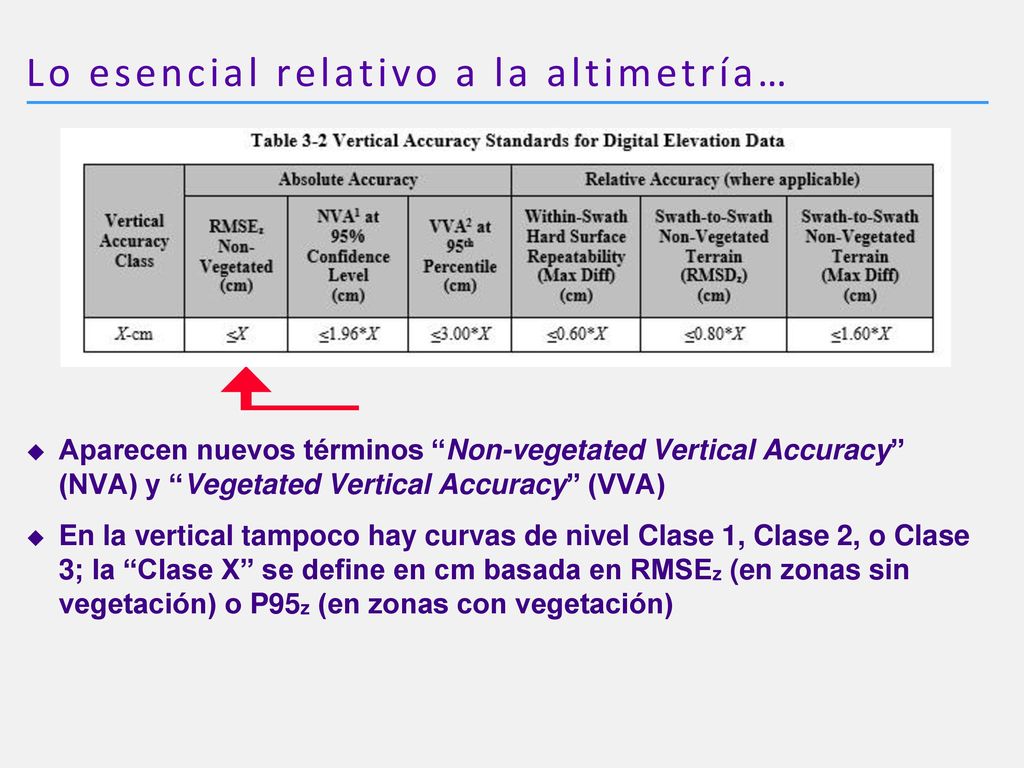

6 Lo esencial relativo a la altimetría…
Aparecen nuevos términos “Non-vegetated Vertical Accuracy” (NVA) y “Vegetated Vertical Accuracy” (VVA) En la vertical tampoco hay curvas de nivel Clase 1, Clase 2, o Clase 3; la “Clase X” se define en cm basada en RMSEz (en zonas sin vegetación) o P95z (en zonas con vegetación)

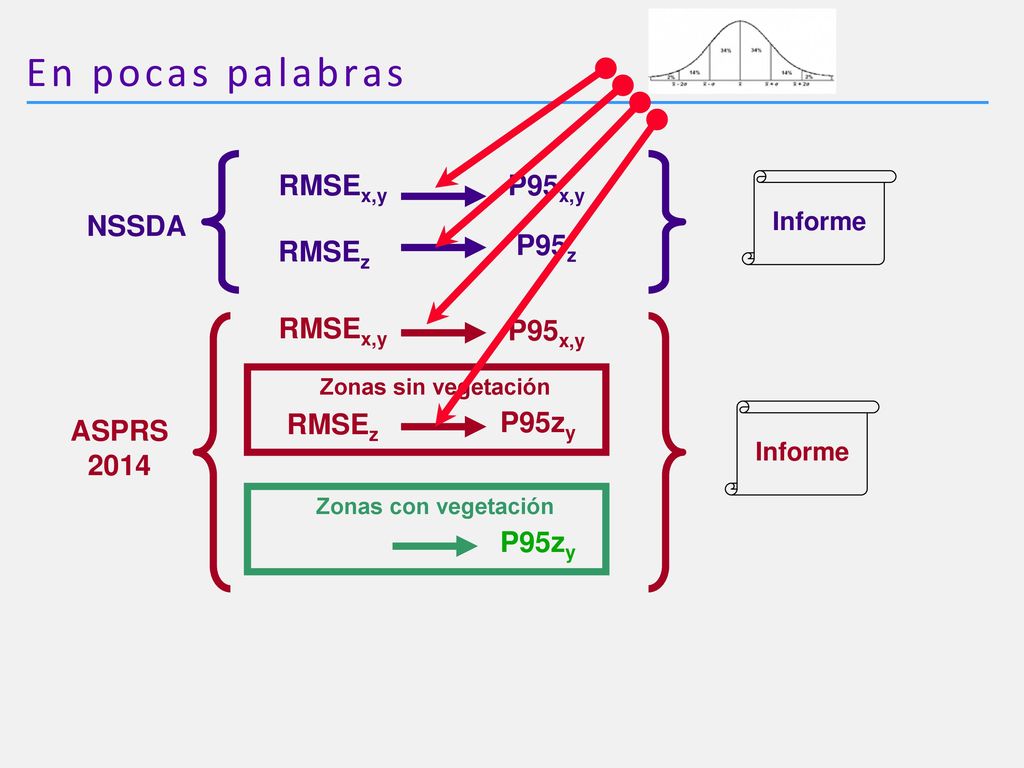

7 En pocas palabras RMSEx,y P95x,y NSSDA P95z RMSEz RMSEx,y P95x,y RMSEz
Informe NSSDA P95z RMSEz RMSEx,y P95x,y Zonas sin vegetación RMSEz P95zy Informe ASPRS 2014 Zonas con vegetación P95zy

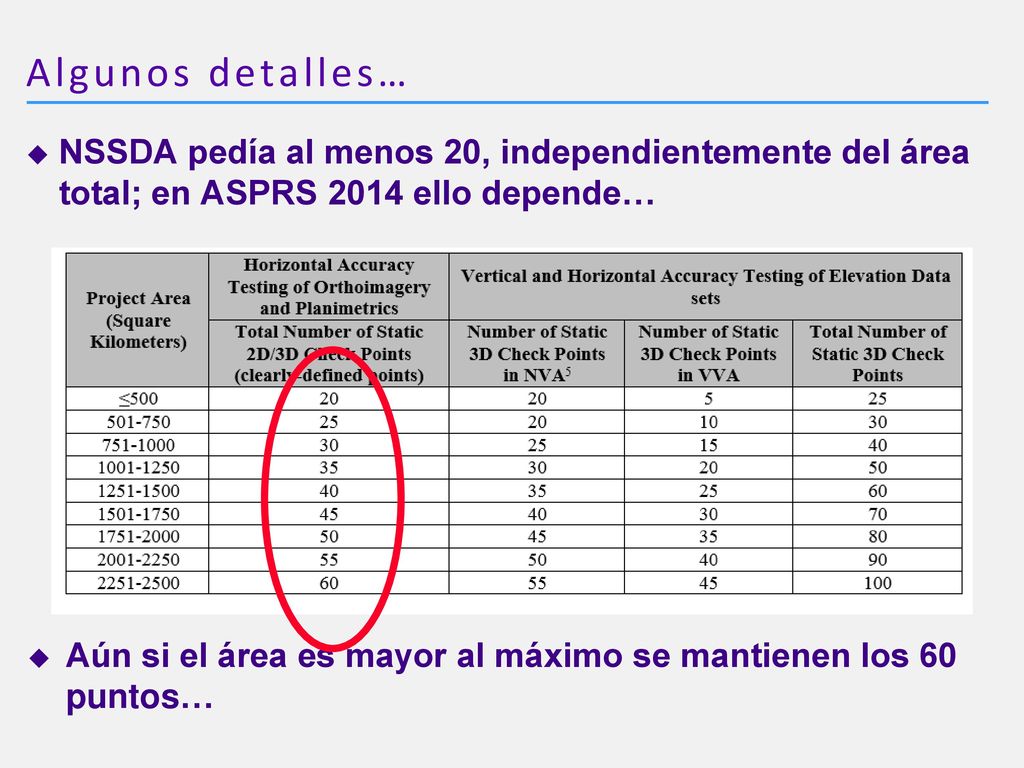

8 Algunos detalles… NSSDA pedía al menos 20, independientemente del área total; en ASPRS 2014 ello depende… Aún si el área es mayor al máximo se mantienen los 60 puntos…

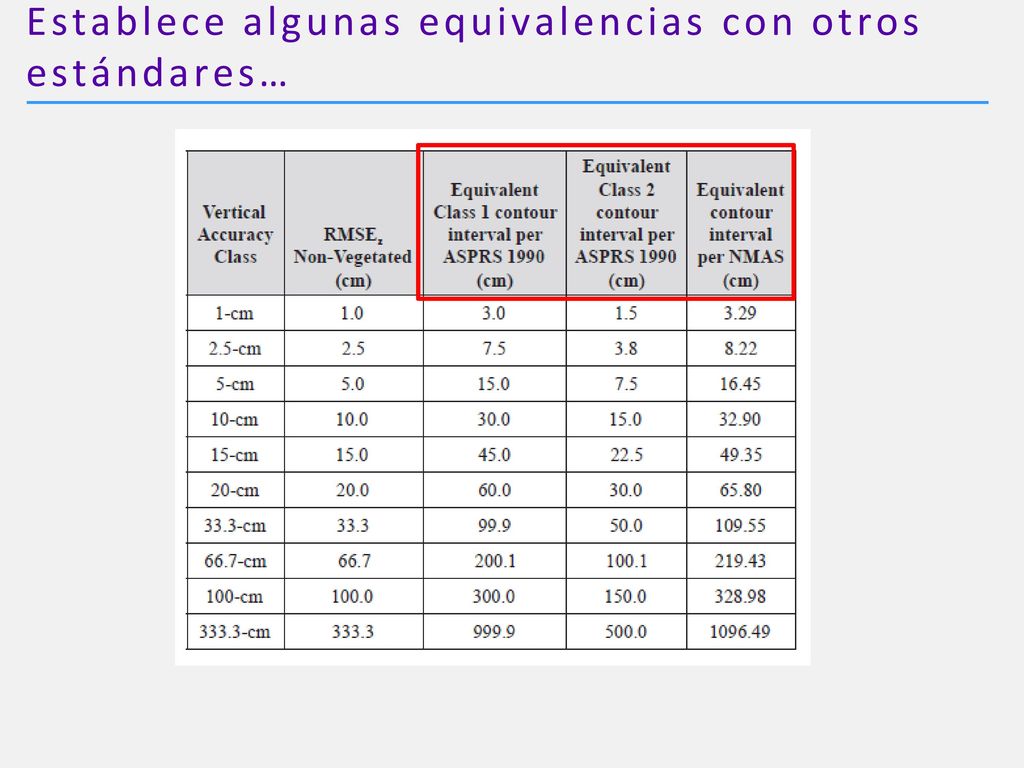

9 Establece algunas equivalencias con otros estándares…

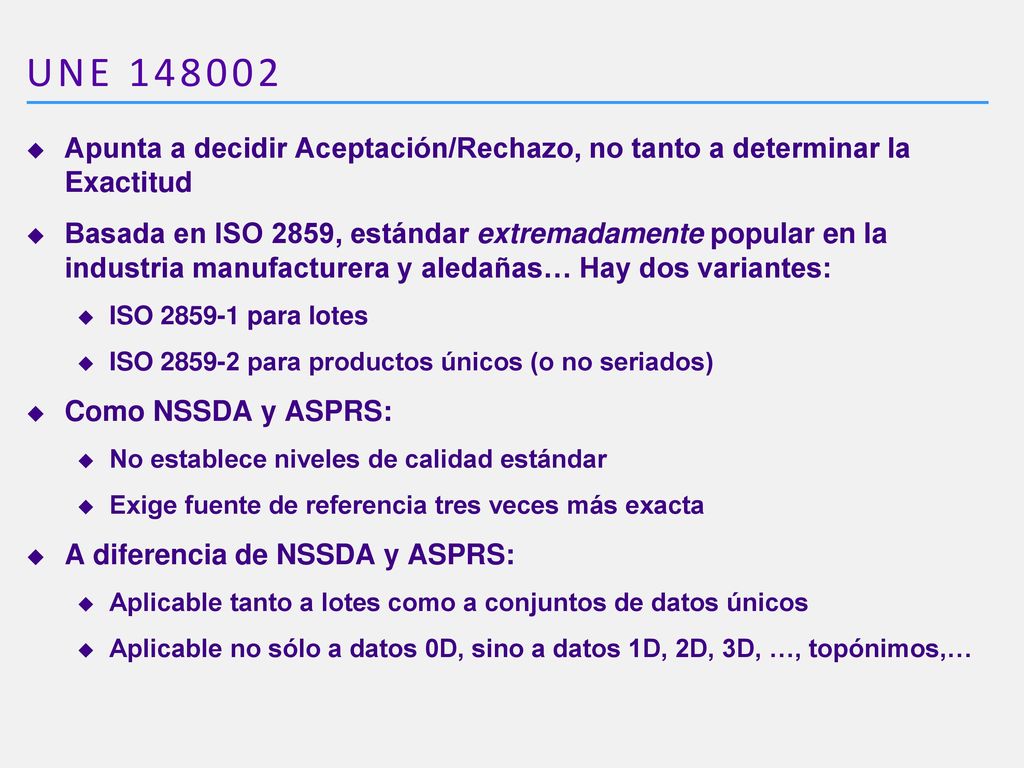

10 UNE Apunta a decidir Aceptación/Rechazo, no tanto a determinar la Exactitud Basada en ISO 2859, estándar extremadamente popular en la industria manufacturera y aledañas… Hay dos variantes: ISO para lotes ISO para productos únicos (o no seriados) Como NSSDA y ASPRS: No establece niveles de calidad estándar Exige fuente de referencia tres veces más exacta A diferencia de NSSDA y ASPRS: Aplicable tanto a lotes como a conjuntos de datos únicos Aplicable no sólo a datos 0D, sino a datos 1D, 2D, 3D, …, topónimos,…

11 ¿Aceptación o rechazo? Caso de los lotes
El estándar requiere de especificar varios números NCA: Nivel de Calidad Aceptable CL: Calidad Límite Con eso determina (usando tablas del estándar): Tamaño de muestra Nivel de rigurosidad inicial Ac, Re, etc. Operativamente “cuenta” como defectuososo el número de objetos que no cumplen con lo requerido ¿Objetos? Puntos, líneas, áreas, topónimos, … ¡lo que sea! Si de una muestra de n acepta p fallas, de alguna forma especifica una especie de “percentil” para el error

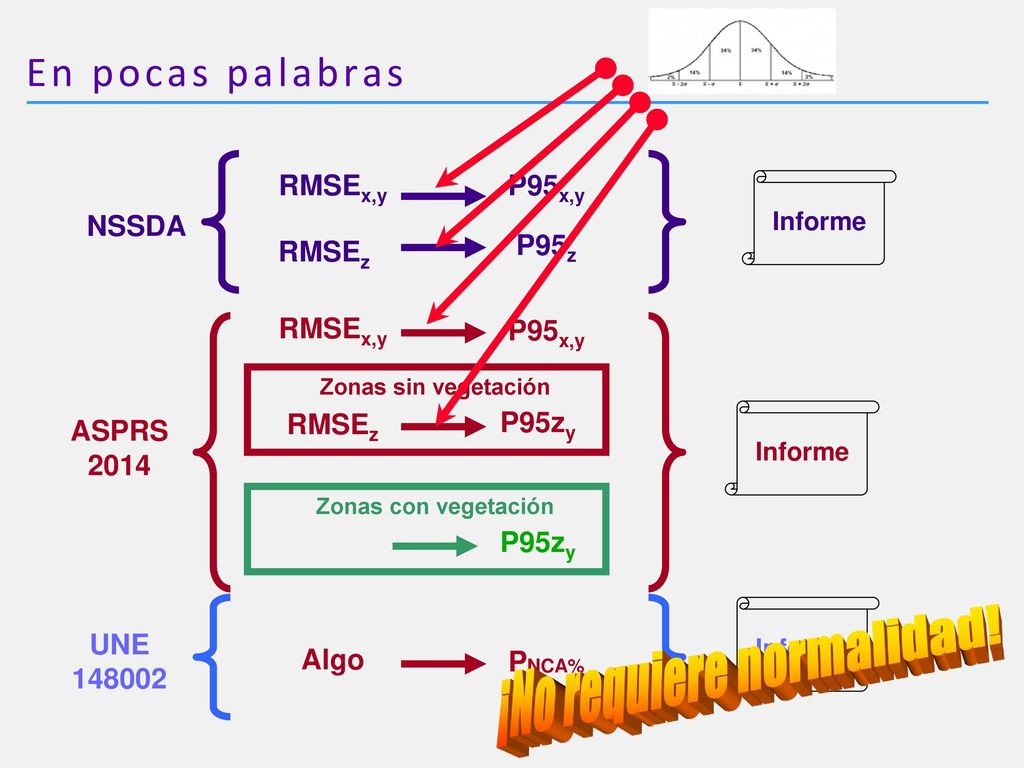

12 ¡No requiere normalidad!
En pocas palabras RMSEx,y P95x,y Informe NSSDA P95z RMSEz RMSEx,y P95x,y Zonas sin vegetación RMSEz P95zy Informe ASPRS 2014 Zonas con vegetación P95zy Informe UNE Algo ¡No requiere normalidad! PNCA%

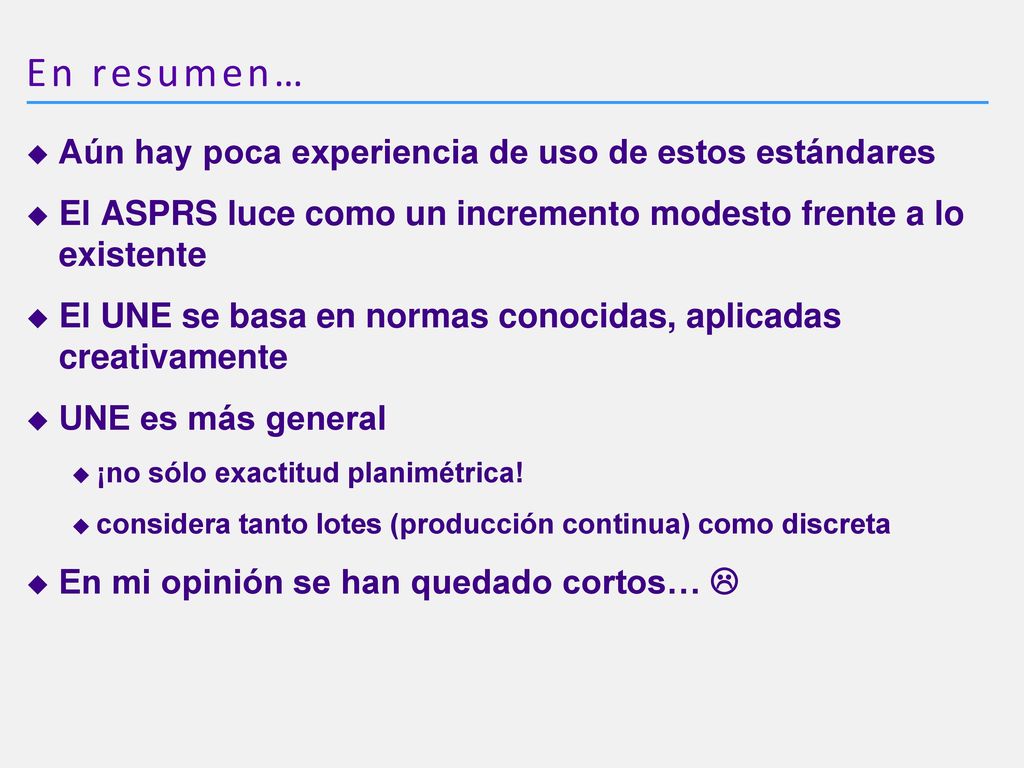

13 En resumen… Aún hay poca experiencia de uso de estos estándares
El ASPRS luce como un incremento modesto frente a lo existente El UNE se basa en normas conocidas, aplicadas creativamente UNE es más general ¡no sólo exactitud planimétrica! considera tanto lotes (producción continua) como discreta En mi opinión se han quedado cortos… 

14 Laboratorio de Tecnologías de Información Geográfica
¡Gracias! ¿Preguntas? Esta lagartija es el logo del LatinGEO Carlos López-Vázquez Laboratorio de Tecnologías de Información Geográfica SGM + ORT Avenida 8 de Octubre C.P.11600 Teléfono: (598) Fax: (598) Introduction to ArcGIS I (for ArcView 8, ArcEditor 8, and ArcInfo 8) 1-14

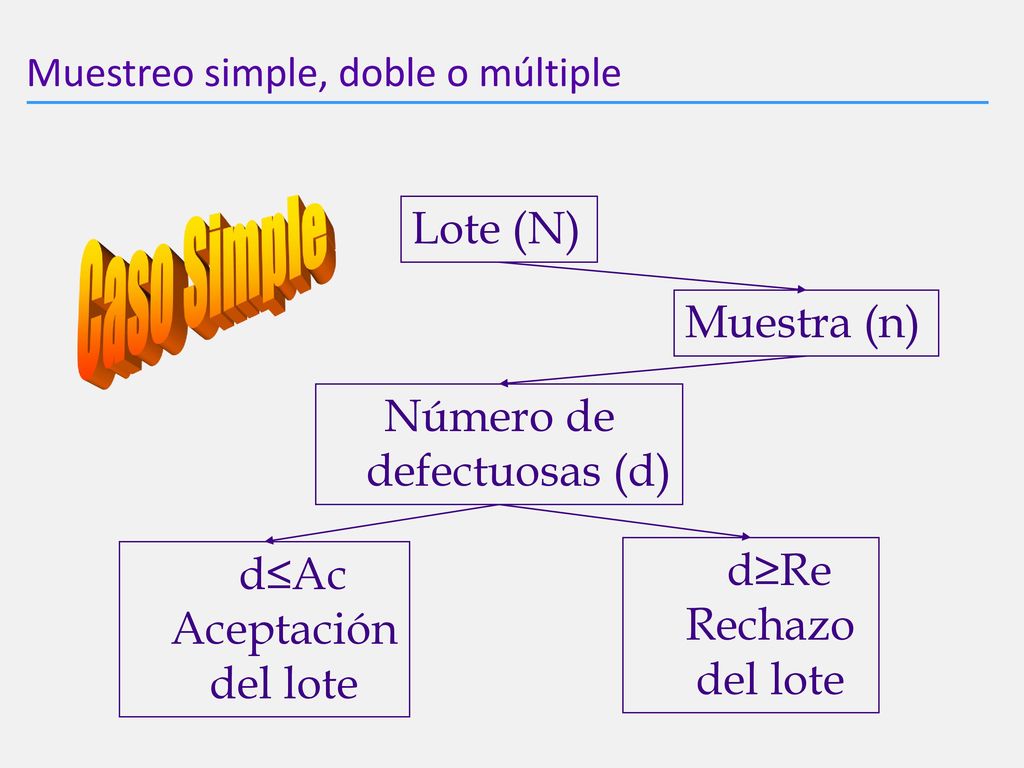

15 Caso Simple Lote (N) Muestra (n) Número de defectuosas (d)
Muestreo simple, doble o múltiple Caso Simple Lote (N) Muestra (n) Número de defectuosas (d) d≤Ac Aceptación del lote d≥Re Rechazo del lote

16 Caso Doble Muestreo simple, doble o múltiple Lote (N) Ac1≤d1≤Re1
2da. Muestra (n2) 1er. Muestra (n1) Número de defectuosas (d2) Número de defectuosas (d1) d2≤Ac2 Aceptación del lote d2≥Re2 Rechazo del lote d1≥Re1 Rechazo del lote d1≤Ac1 Aceptación del lote

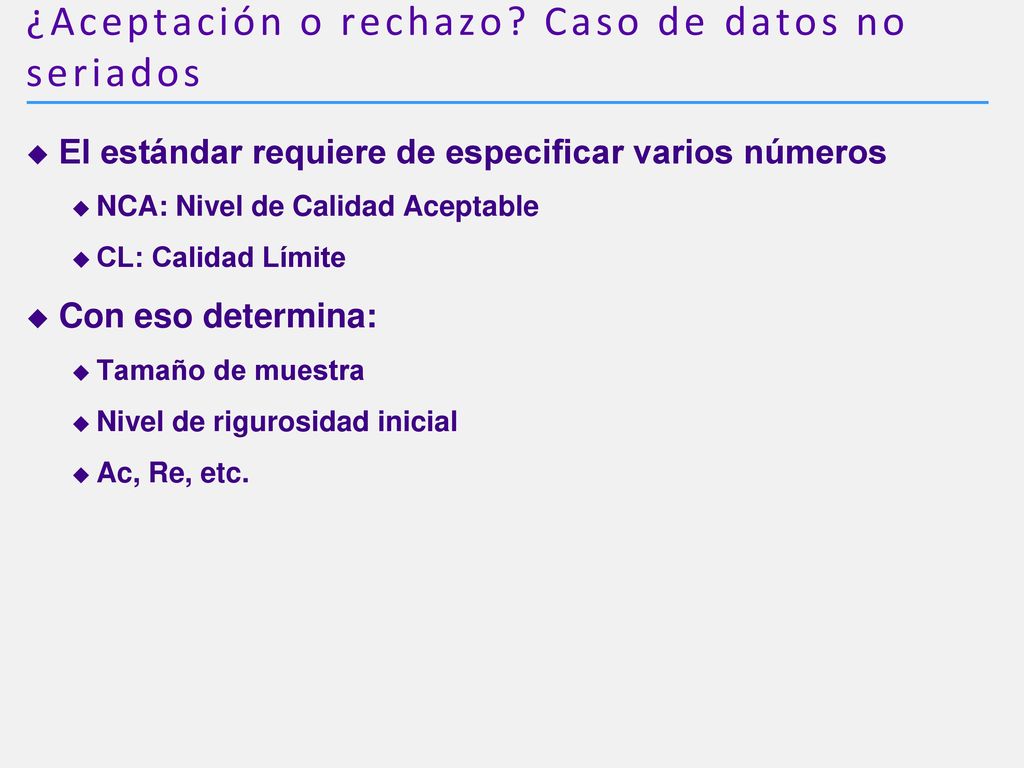

17 ¿Aceptación o rechazo? Caso de datos no seriados
El estándar requiere de especificar varios números NCA: Nivel de Calidad Aceptable CL: Calidad Límite Con eso determina: Tamaño de muestra Nivel de rigurosidad inicial Ac, Re, etc.

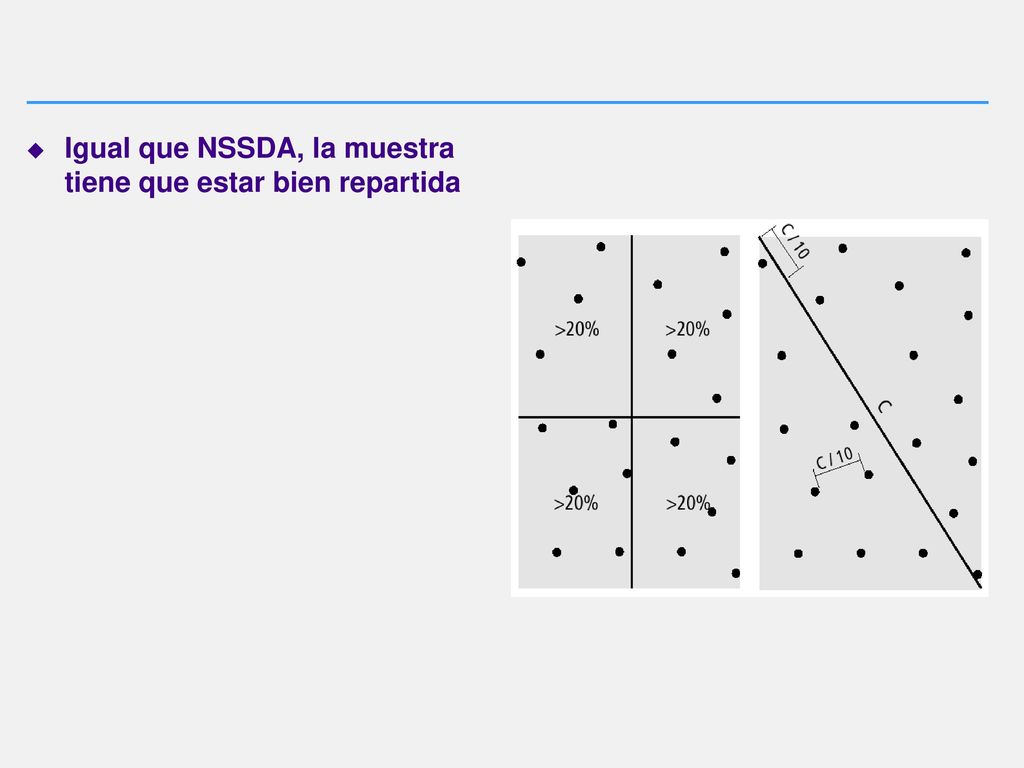

18 Igual que NSSDA, la muestra tiene que estar bien repartida
