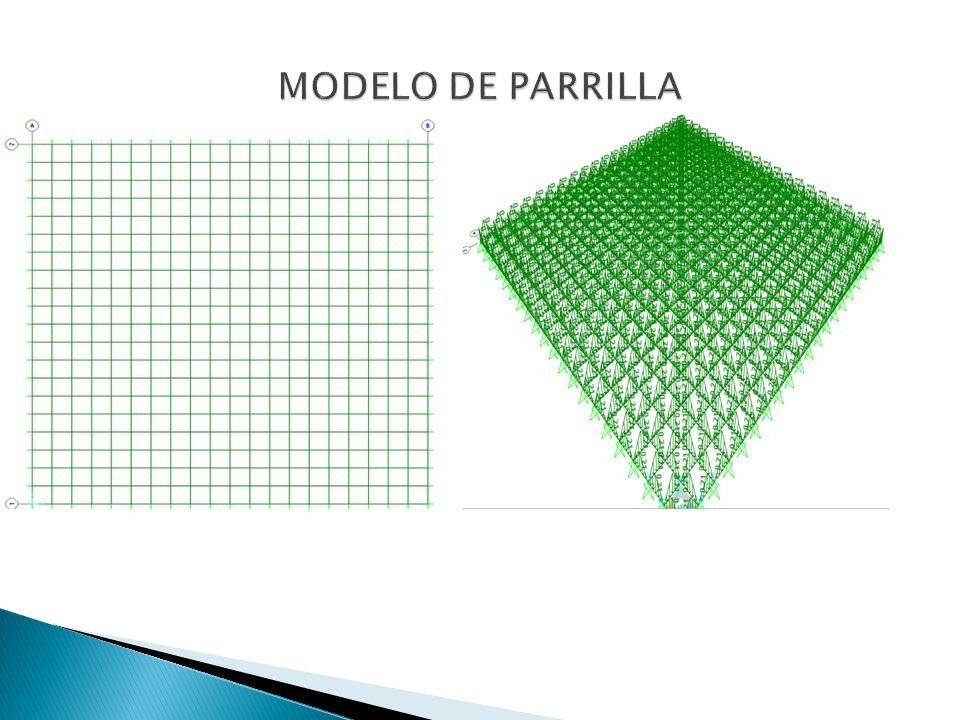

ESTRUCTURAS TIPO PARRILLA M.Sc. RONALD SANTANA TAPIA.

Presentación del tema: "ESTRUCTURAS TIPO PARRILLA M.Sc. RONALD SANTANA TAPIA."— Transcripción de la presentación:

1 ESTRUCTURAS TIPO PARRILLA M.Sc. RONALD SANTANA TAPIA

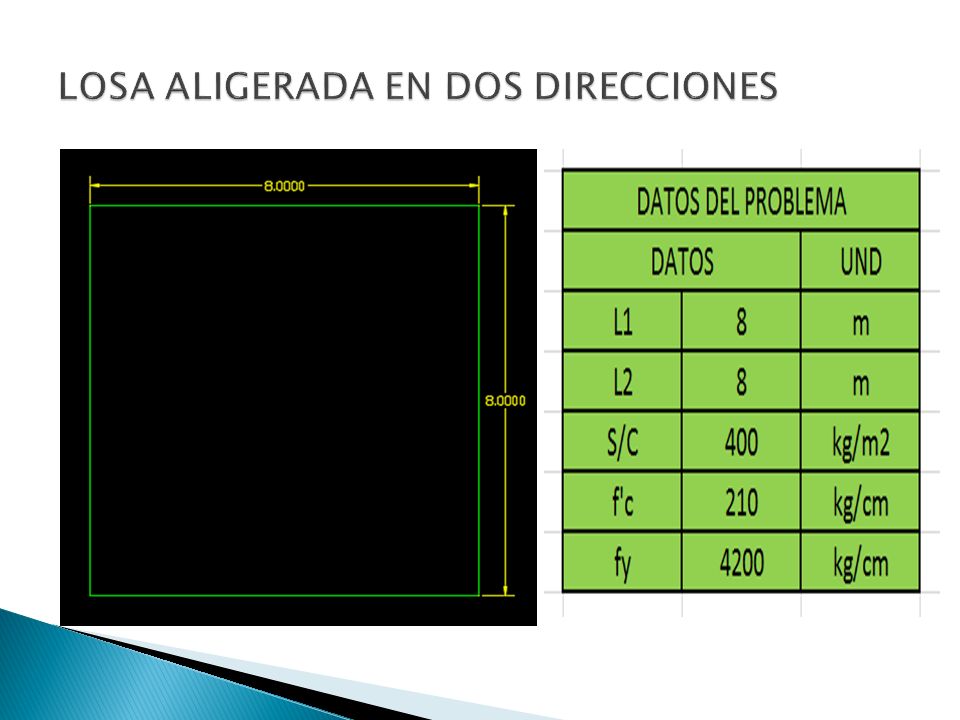

2

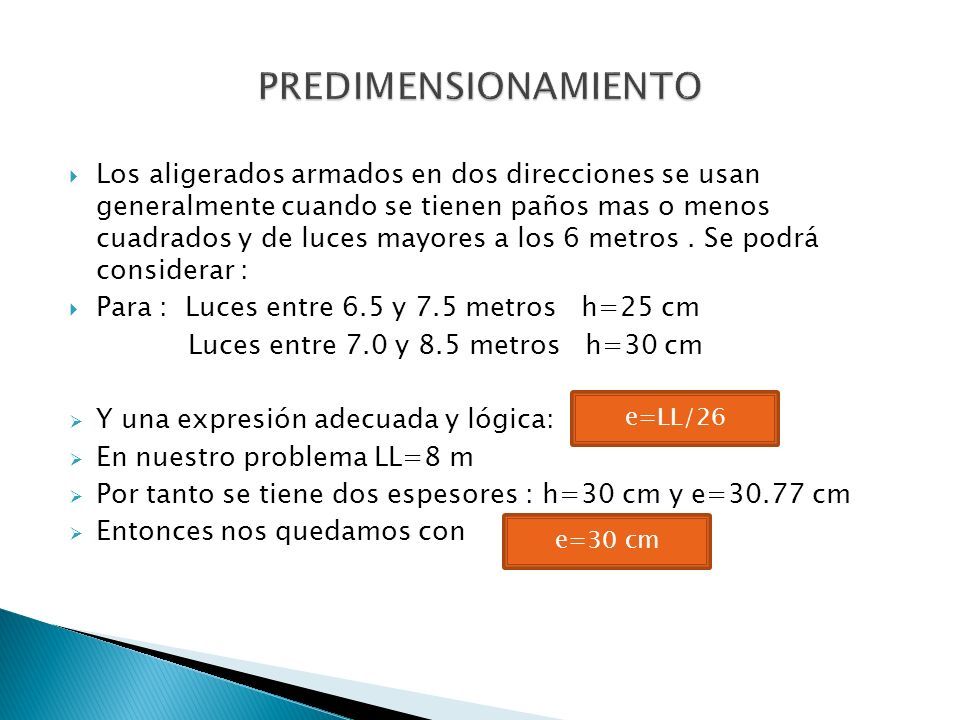

3  Los aligerados armados en dos direcciones se usan generalmente cuando se tienen paños mas o menos cuadrados y de luces mayores a los 6 metros. Se podrá considerar :  Para : Luces entre 6.5 y 7.5 metros h=25 cm Luces entre 7.0 y 8.5 metros h=30 cm  Y una expresión adecuada y lógica:  En nuestro problema LL=8 m  Por tanto se tiene dos espesores : h=30 cm y e=30.77 cm  Entonces nos quedamos con e=LL/26 e=30 cm

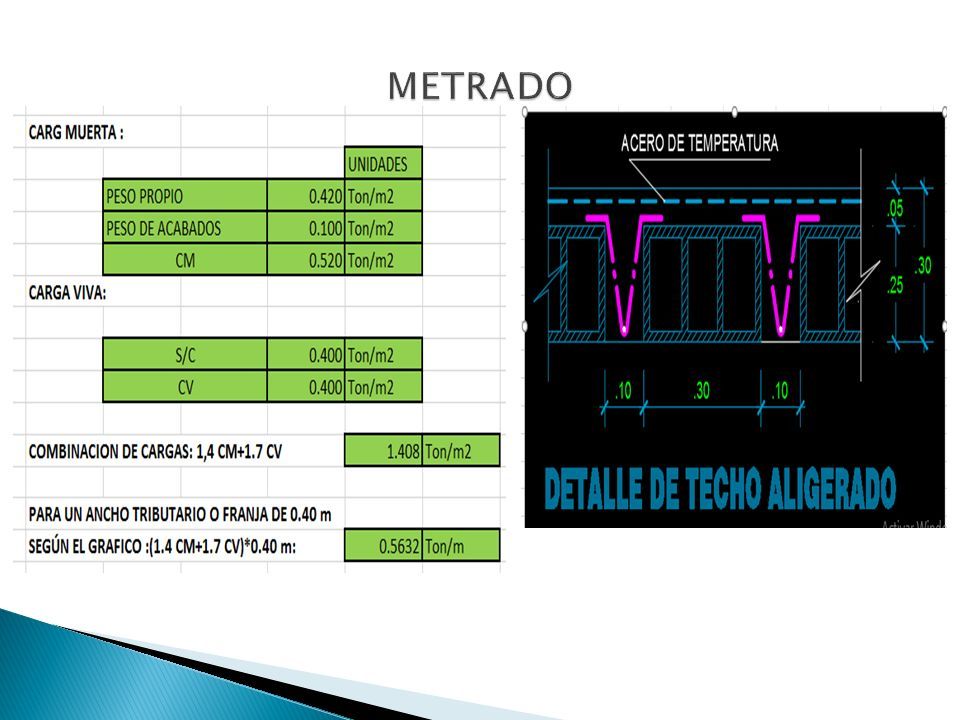

4

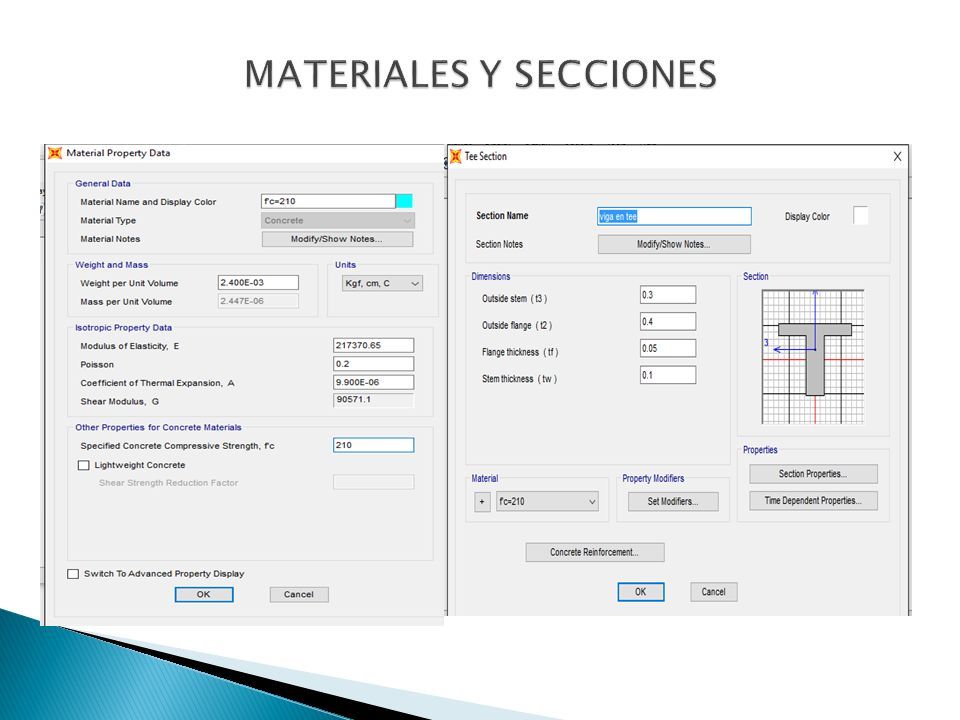

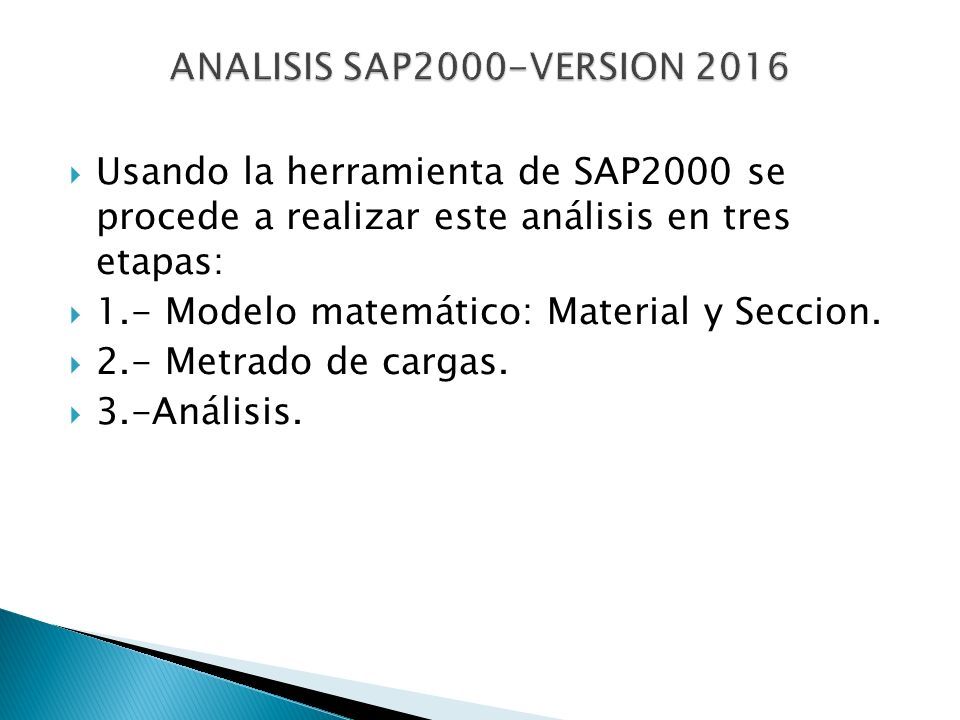

5  Usando la herramienta de SAP2000 se procede a realizar este análisis en tres etapas:  1.- Modelo matemático: Material y Seccion.  2.- Metrado de cargas.  3.-Análisis.

6

7

8

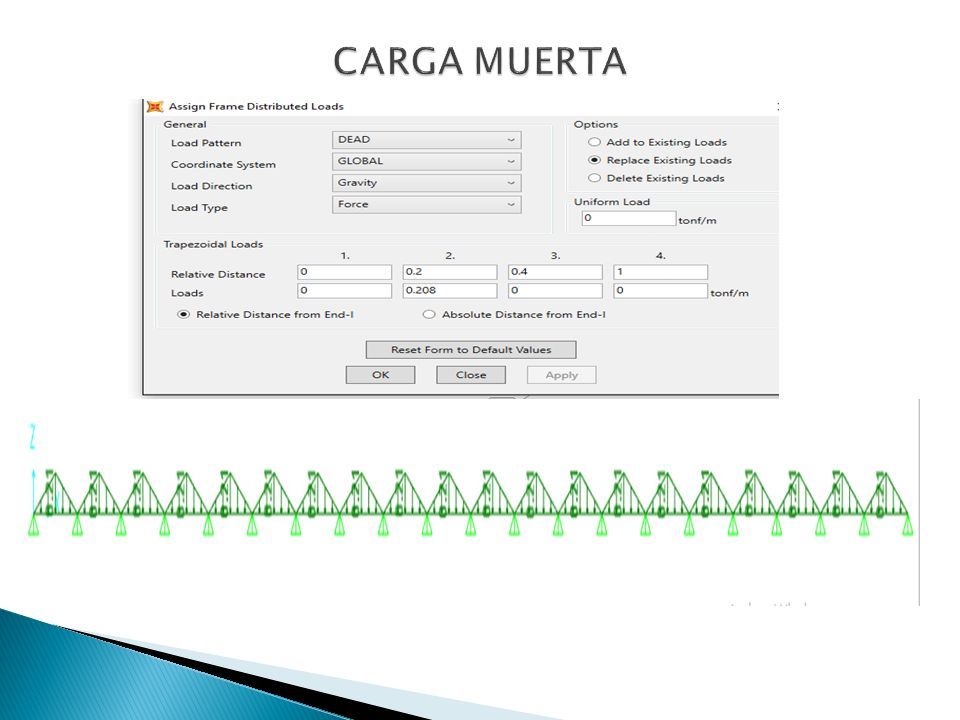

9

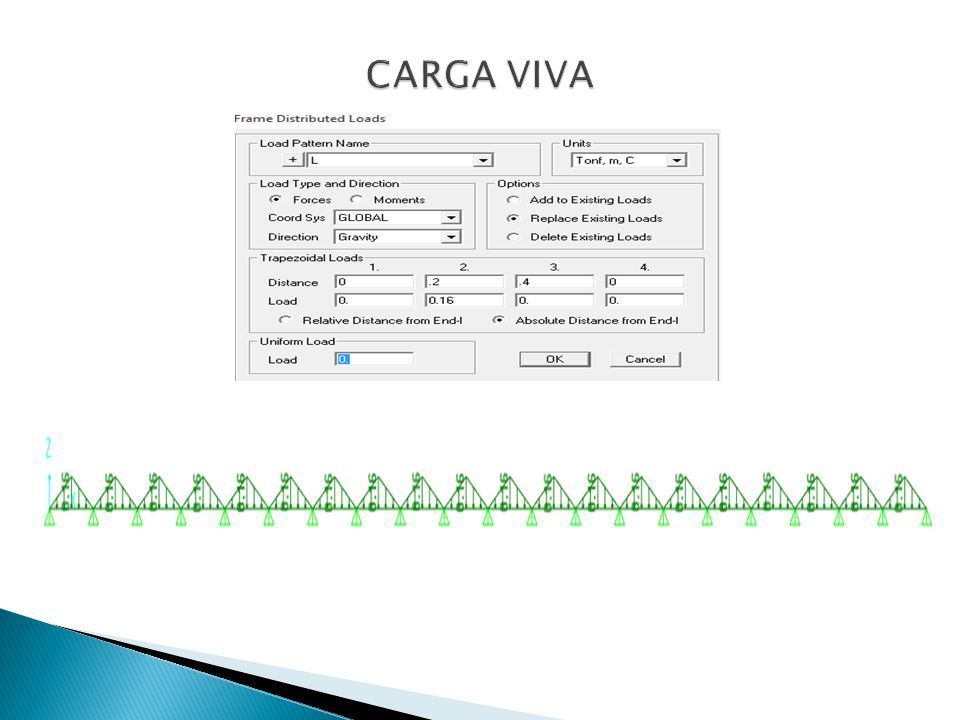

10

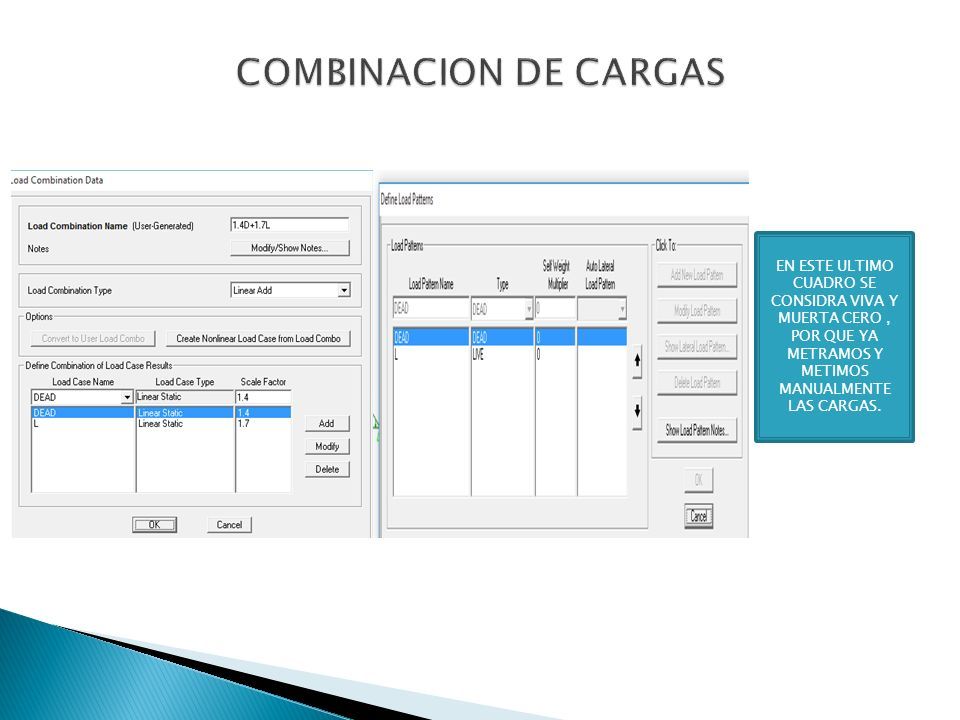

11 EN ESTE ULTIMO CUADRO SE CONSIDRA VIVA Y MUERTA CERO, POR QUE YA METRAMOS Y METIMOS MANUALMENTE LAS CARGAS.

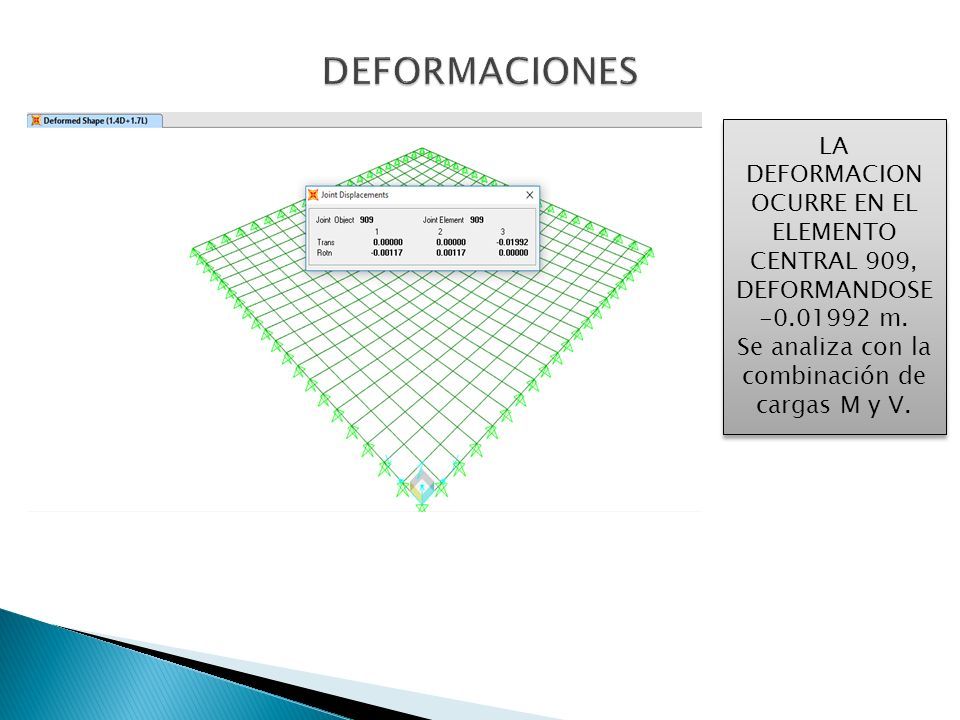

12 LA DEFORMACION OCURRE EN EL ELEMENTO CENTRAL 909, DEFORMANDOSE -0.01992 m. Se analiza con la combinación de cargas M y V. LA DEFORMACION OCURRE EN EL ELEMENTO CENTRAL 909, DEFORMANDOSE -0.01992 m. Se analiza con la combinación de cargas M y V.

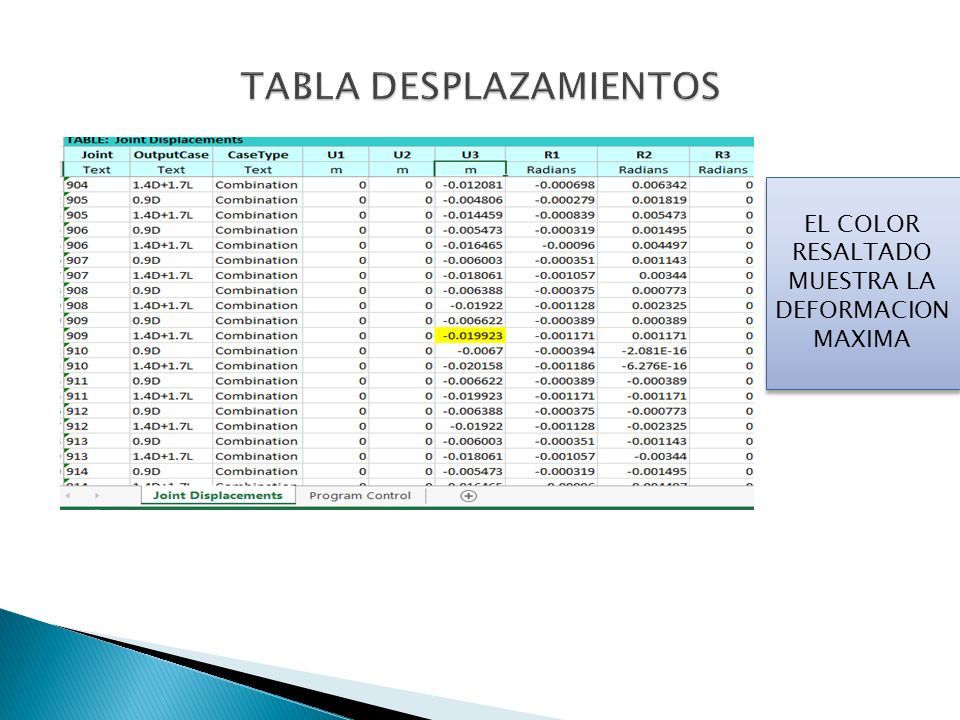

13 EL COLOR RESALTADO MUESTRA LA DEFORMACION MAXIMA

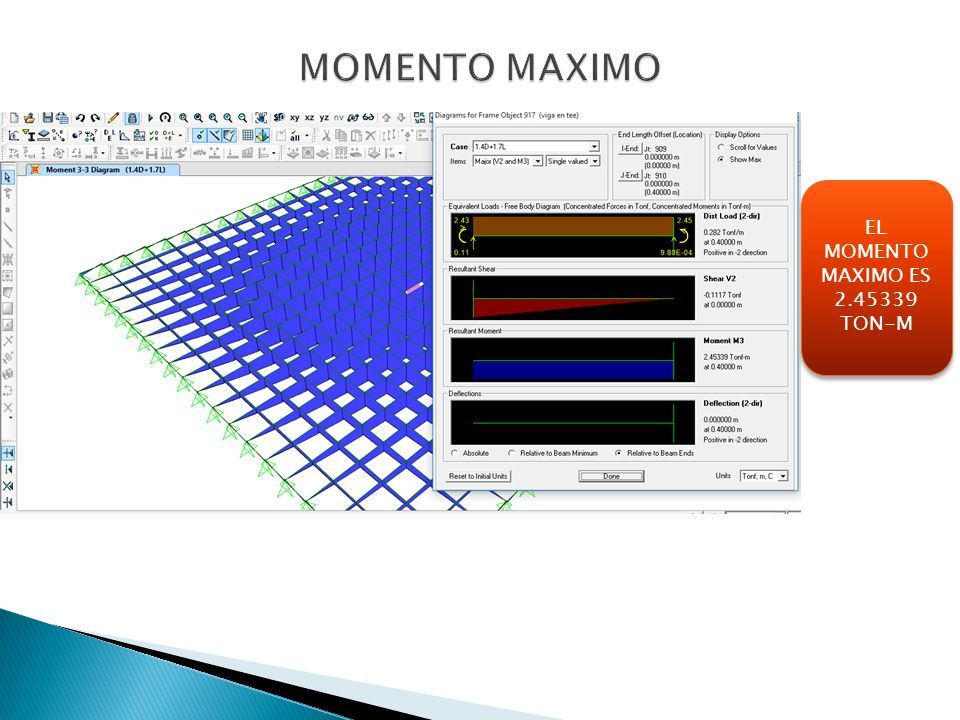

14 EL MOMENTO MAXIMO ES 2.45339 TON-M

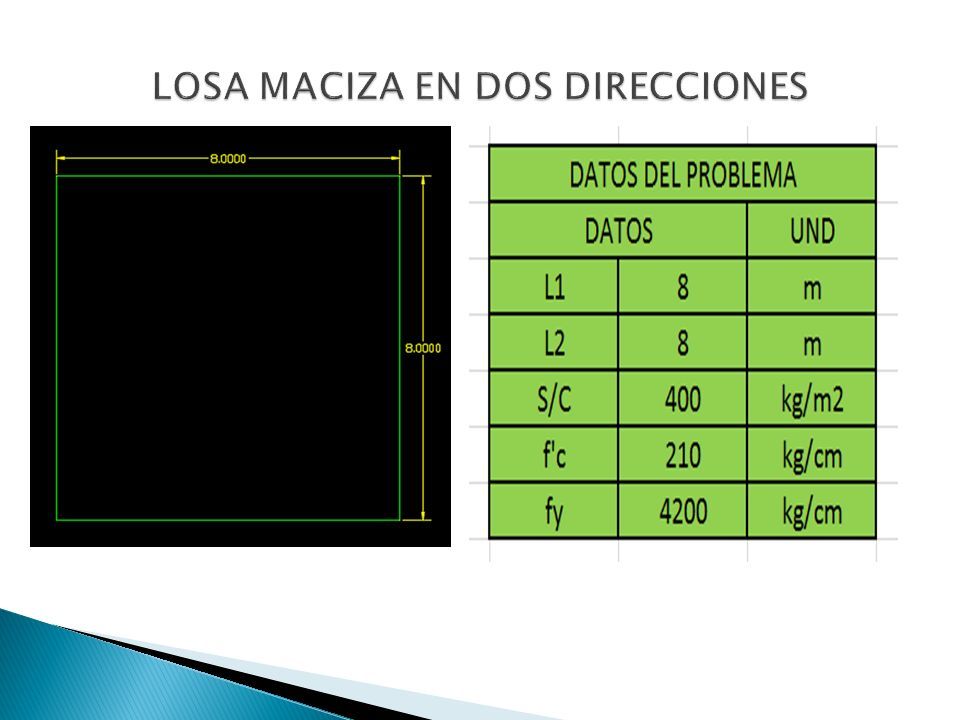

15

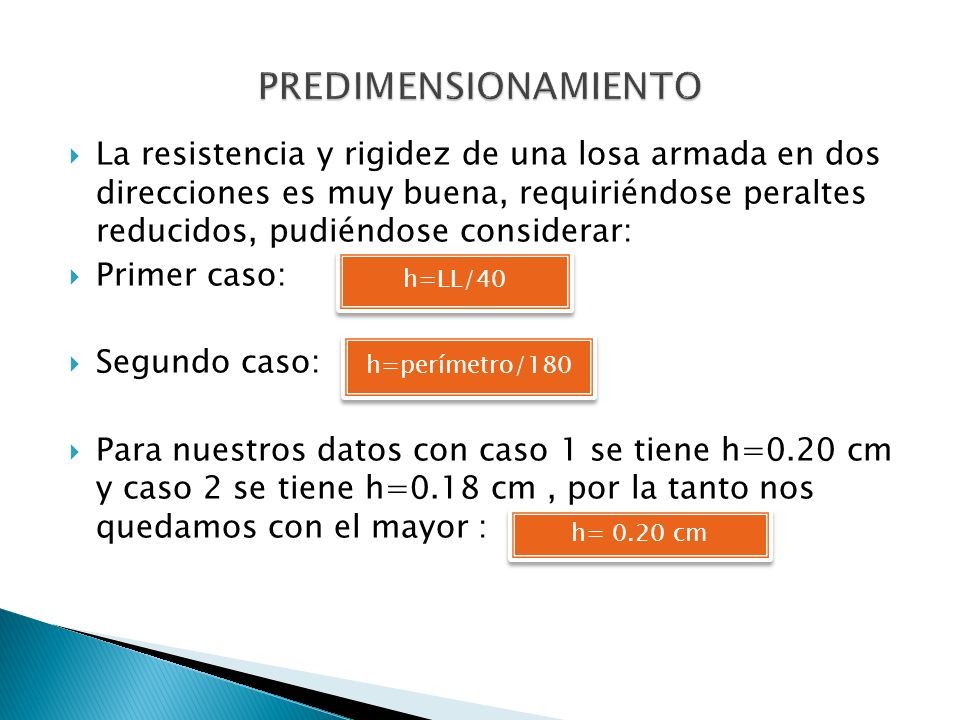

16  La resistencia y rigidez de una losa armada en dos direcciones es muy buena, requiriéndose peraltes reducidos, pudiéndose considerar:  Primer caso:  Segundo caso:  Para nuestros datos con caso 1 se tiene h=0.20 cm y caso 2 se tiene h=0.18 cm, por la tanto nos quedamos con el mayor : h=LL/40 h=perímetro/180 h= 0.20 cm

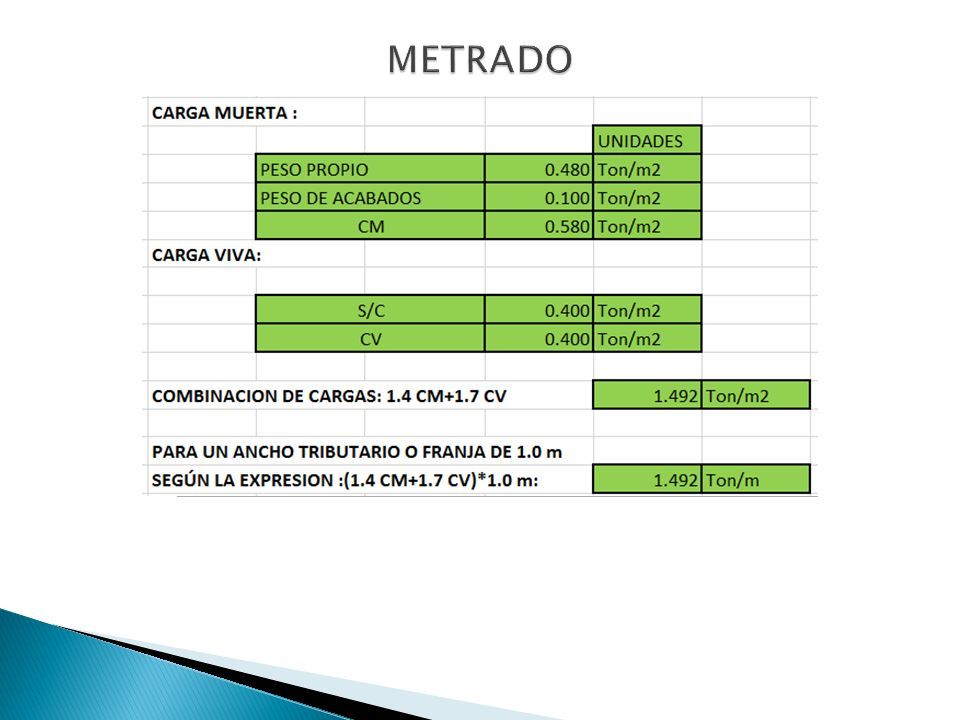

17

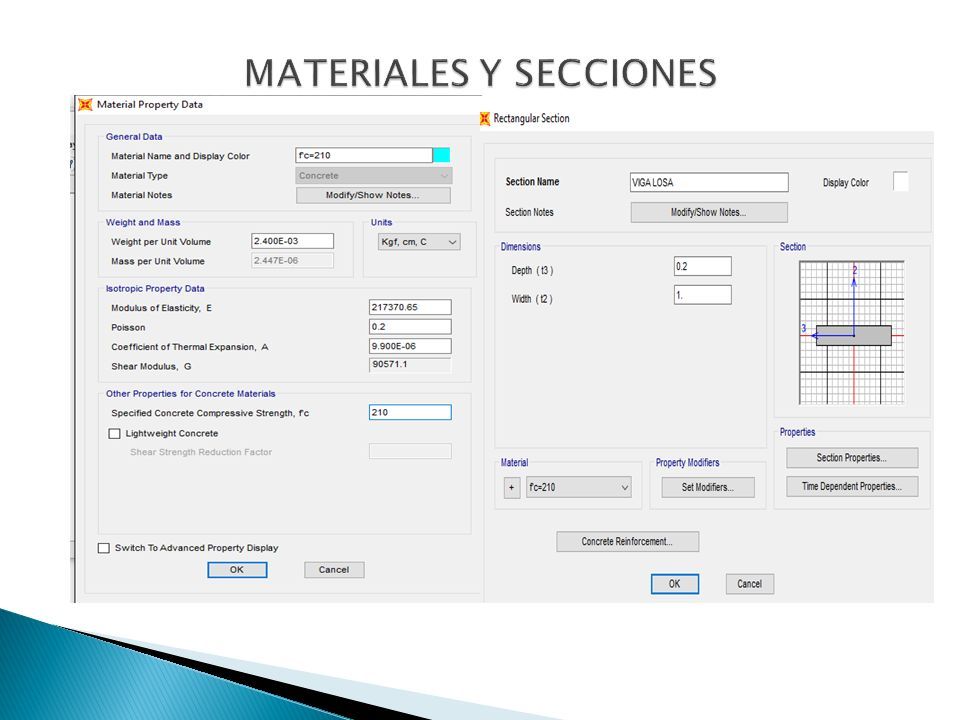

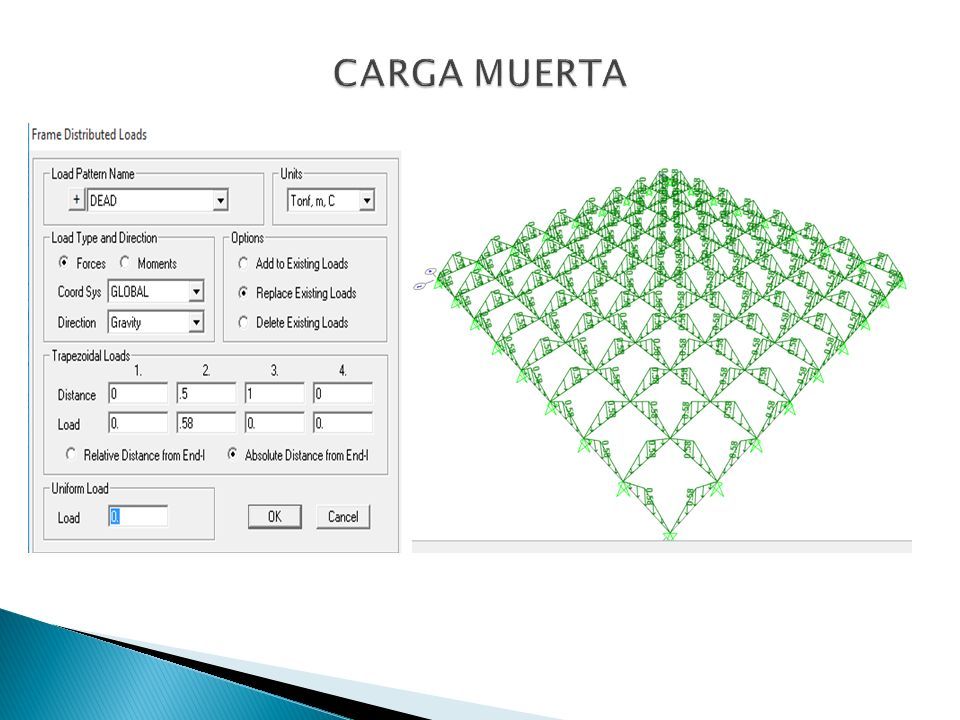

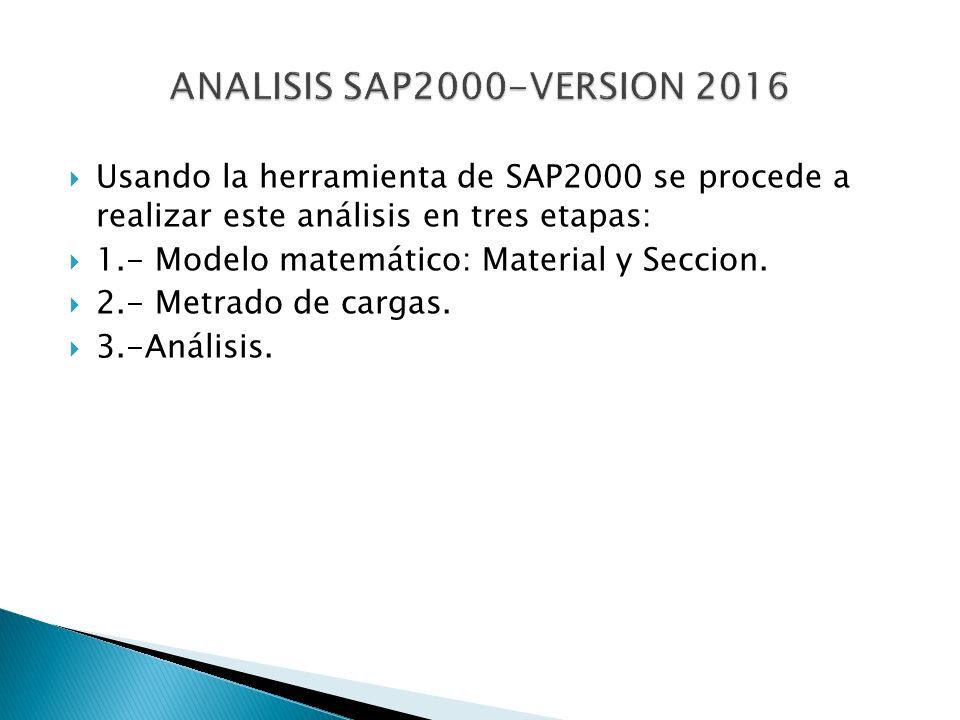

18  Usando la herramienta de SAP2000 se procede a realizar este análisis en tres etapas:  1.- Modelo matemático: Material y Seccion.  2.- Metrado de cargas.  3.-Análisis.

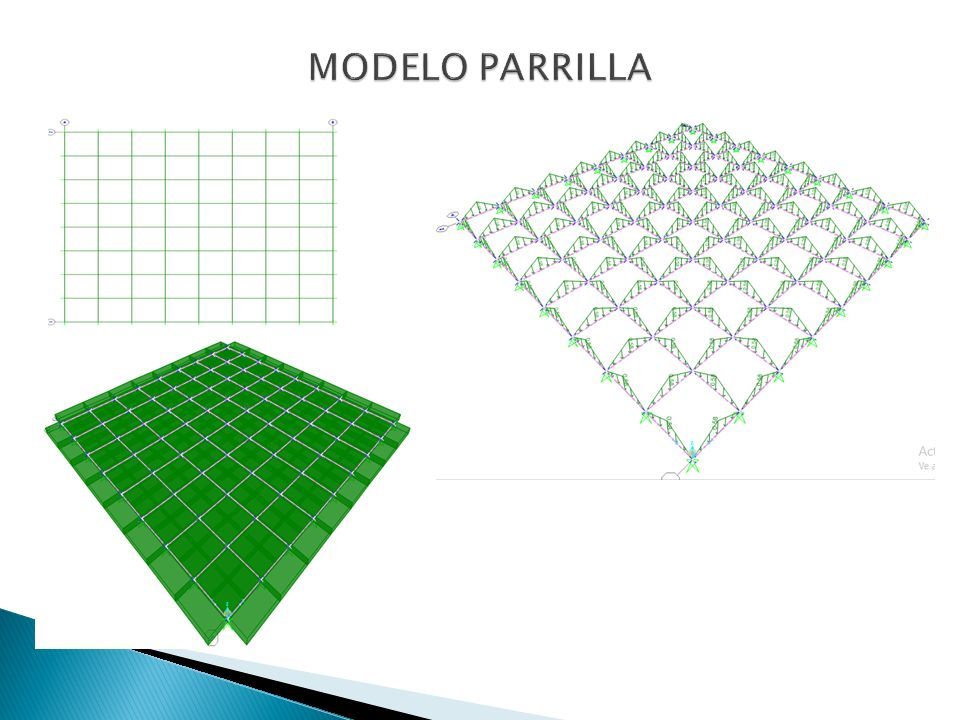

19

20

21

22

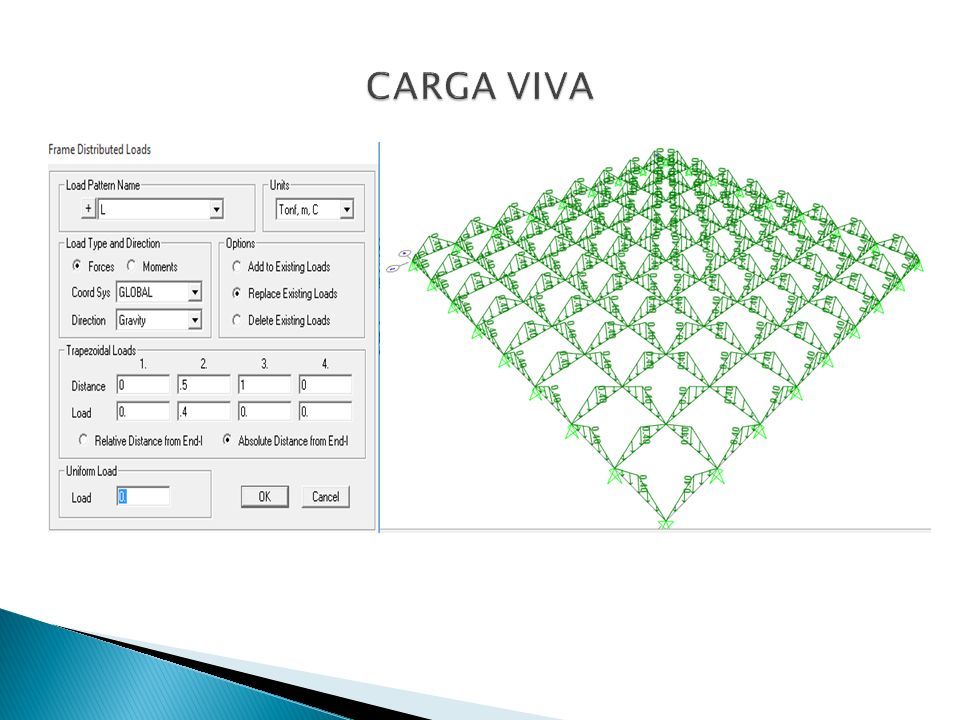

23

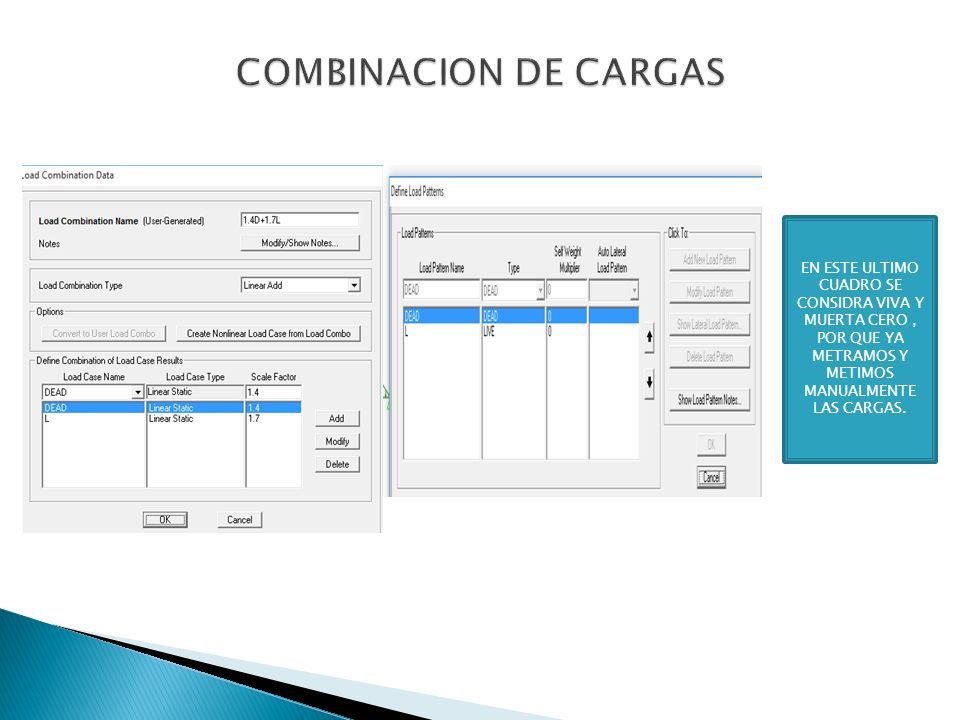

24 EN ESTE ULTIMO CUADRO SE CONSIDRA VIVA Y MUERTA CERO, POR QUE YA METRAMOS Y METIMOS MANUALMENTE LAS CARGAS.

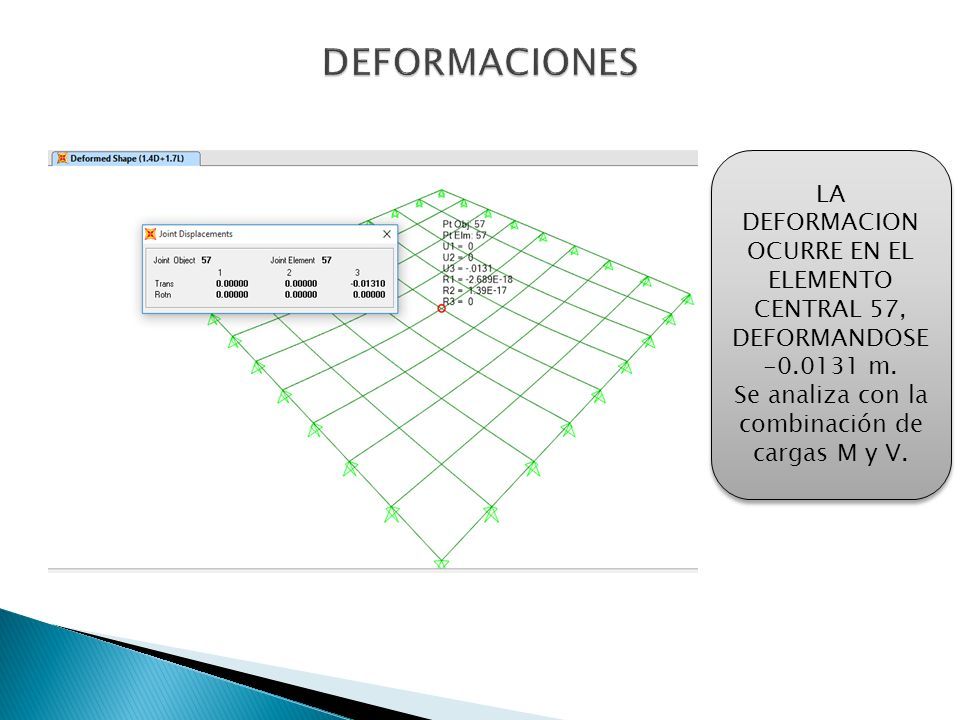

25 LA DEFORMACION OCURRE EN EL ELEMENTO CENTRAL 57, DEFORMANDOSE -0.0131 m. Se analiza con la combinación de cargas M y V. LA DEFORMACION OCURRE EN EL ELEMENTO CENTRAL 57, DEFORMANDOSE -0.0131 m. Se analiza con la combinación de cargas M y V.

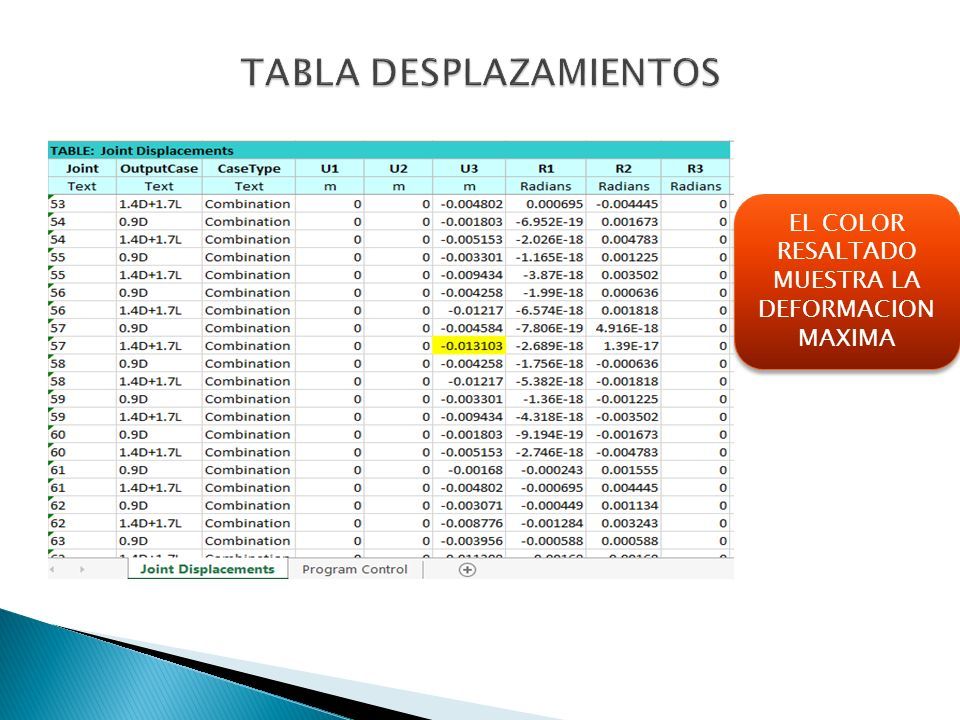

26 EL COLOR RESALTADO MUESTRA LA DEFORMACION MAXIMA

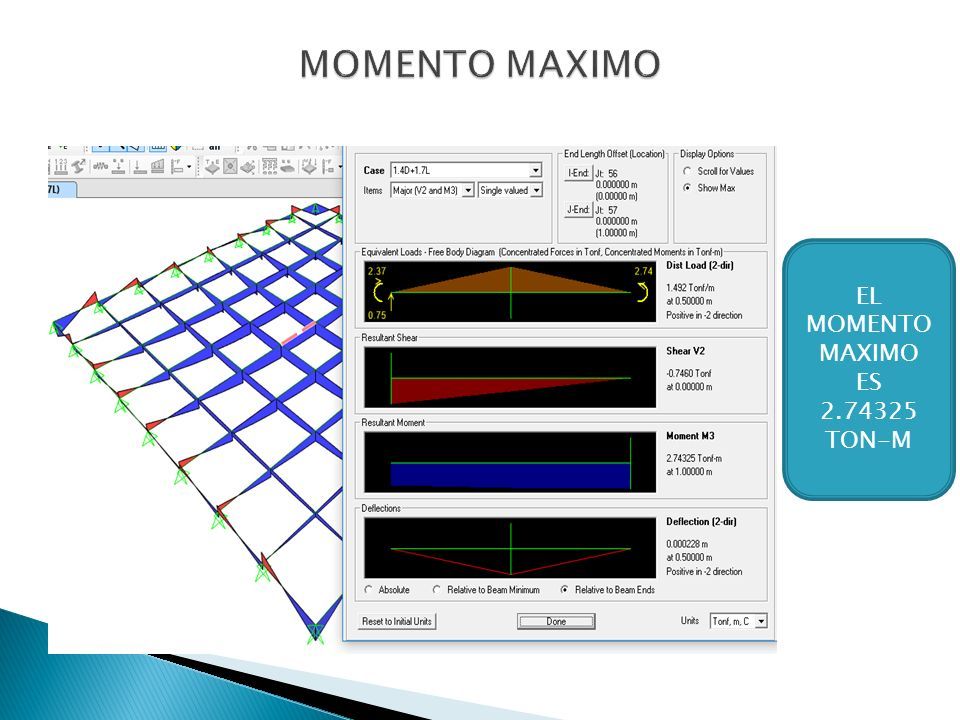

27 EL MOMENTO MAXIMO ES 2.74325 TON-M

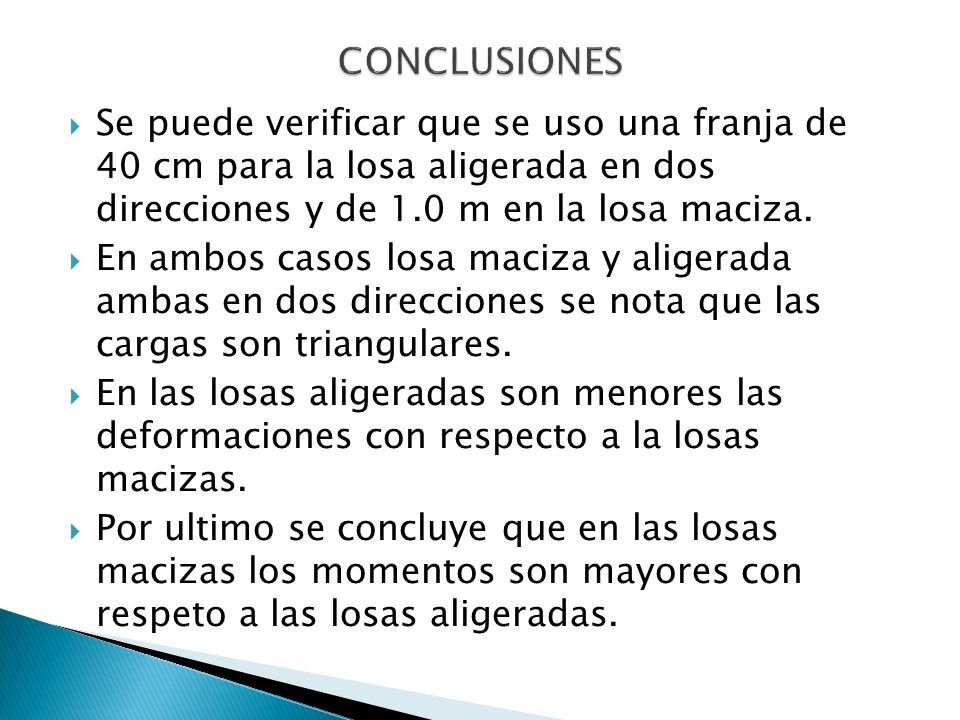

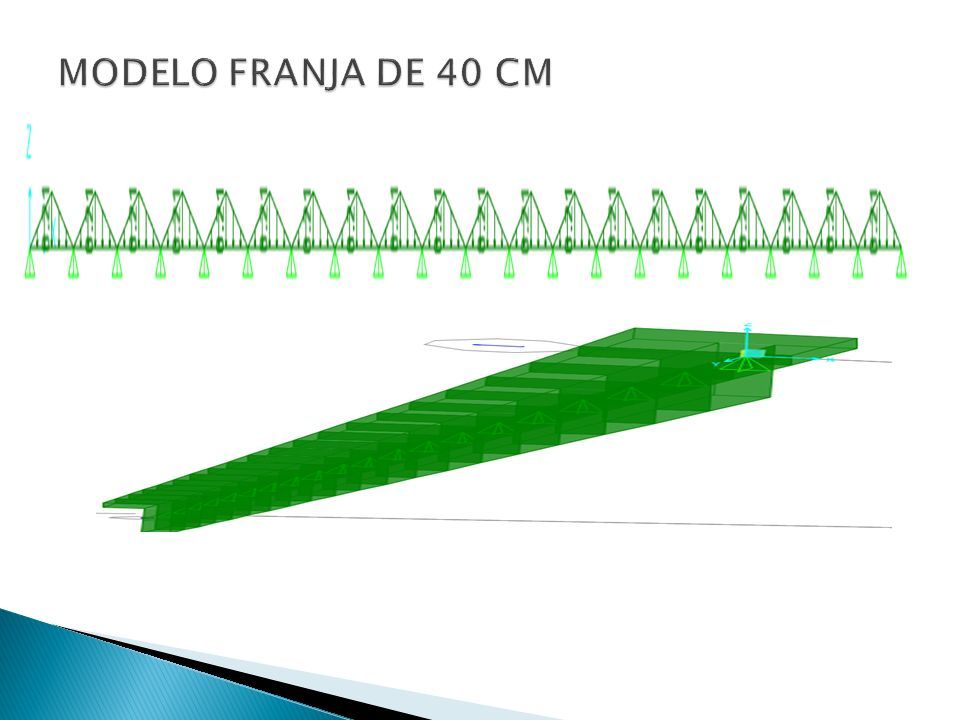

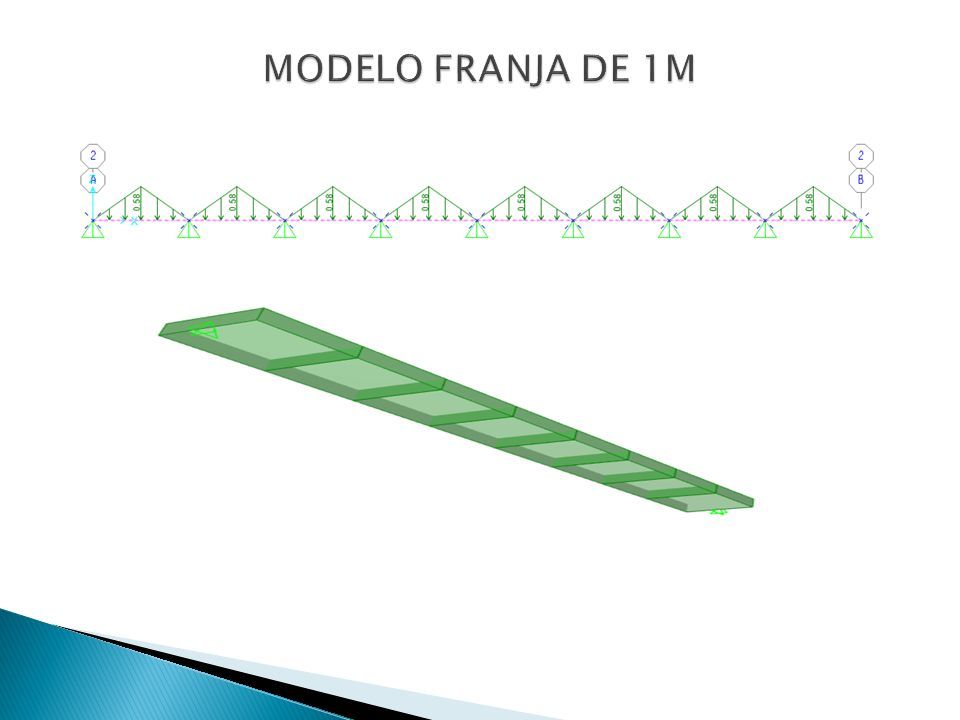

28  Se puede verificar que se uso una franja de 40 cm para la losa aligerada en dos direcciones y de 1.0 m en la losa maciza.  En ambos casos losa maciza y aligerada ambas en dos direcciones se nota que las cargas son triangulares.  En las losas aligeradas son menores las deformaciones con respecto a la losas macizas.  Por ultimo se concluye que en las losas macizas los momentos son mayores con respeto a las losas aligeradas.
