MOVILES PII ACCESO MULTIPLE POR DIVISION DE TIEMPO (TDMA)

Presentación del tema: "MOVILES PII ACCESO MULTIPLE POR DIVISION DE TIEMPO (TDMA)"— Transcripción de la presentación:

1 MOVILES PII ACCESO MULTIPLE POR DIVISION DE TIEMPO (TDMA)
Expositor: Ing. Hugo H. Choque Alanoca

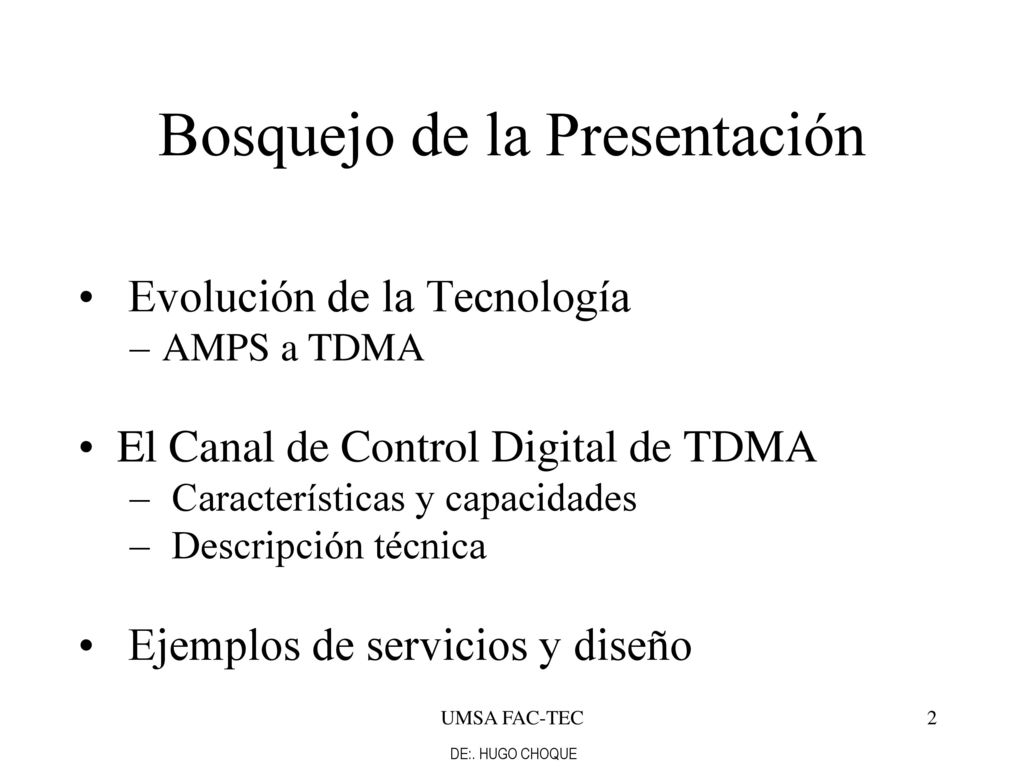

2 Bosquejo de la Presentación
Evolución de la Tecnología AMPS a TDMA El Canal de Control Digital de TDMA Características y capacidades Descripción técnica Ejemplos de servicios y diseño UMSA FAC-TEC

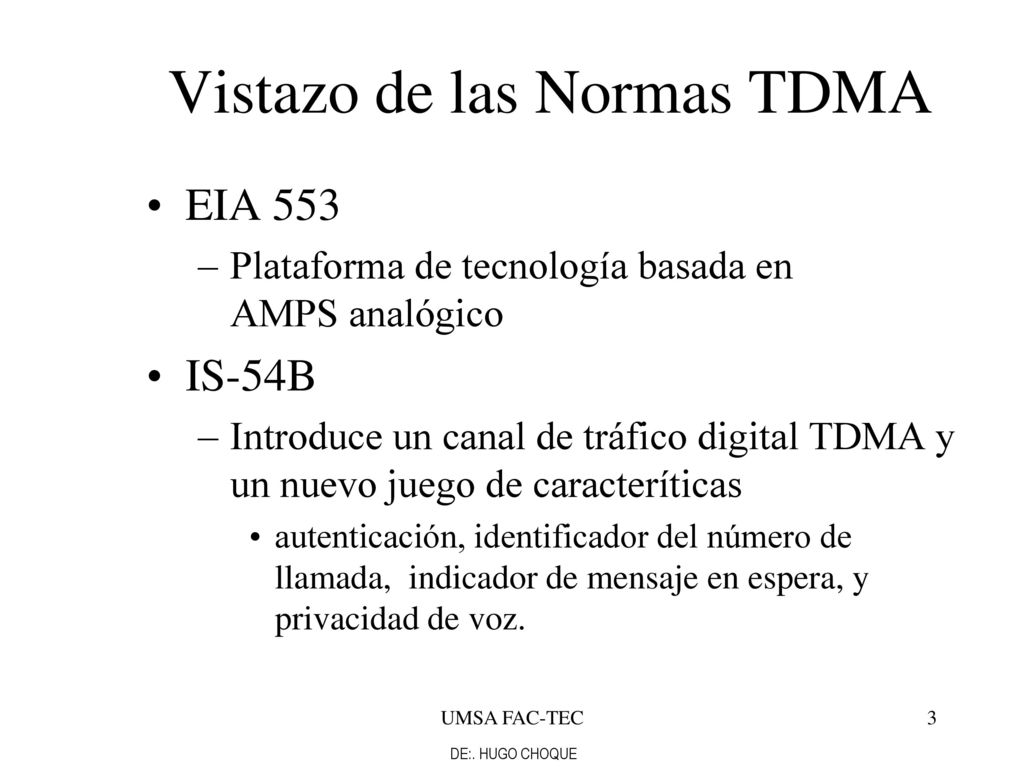

3 Vistazo de las Normas TDMA
EIA 553 Plataforma de tecnología basada en AMPS analógico IS-54B Introduce un canal de tráfico digital TDMA y un nuevo juego de caracteríticas autenticación, identificador del número de llamada, indicador de mensaje en espera, y privacidad de voz. UMSA FAC-TEC

4 Vistazo de las NormasTDMA cont......
Compatible anteriormente (backward compatible) para IS-54B y EIA 553. Incluye un canal de control digital y características avanzadas. TDMA Revisión A Upbanded IS-136 para servicio celular sin interrupción (seamless) entre las bandas de frecuencias de 800 MHz y 1900 MHz, y el desarrollo de activación sobre el aire y servicios de programación. TDMA Revisión B Introduce una gama de nuevas características (emisión SMS, paquete de datos etc.) UMSA FAC-TEC

5 Evolución de las Normas TDMA
1988 1990 1992 1994 1996 1998 Capacidad Servicios Calidad Cobertura Costo Proceso de Normas TDMA Comienza IS-54 Adoptado por TIA/CTIA TDMA en Servicio Comercial TDMA Rev. 0 TDMA A más EFRC TDMA B UMSA FAC-TEC

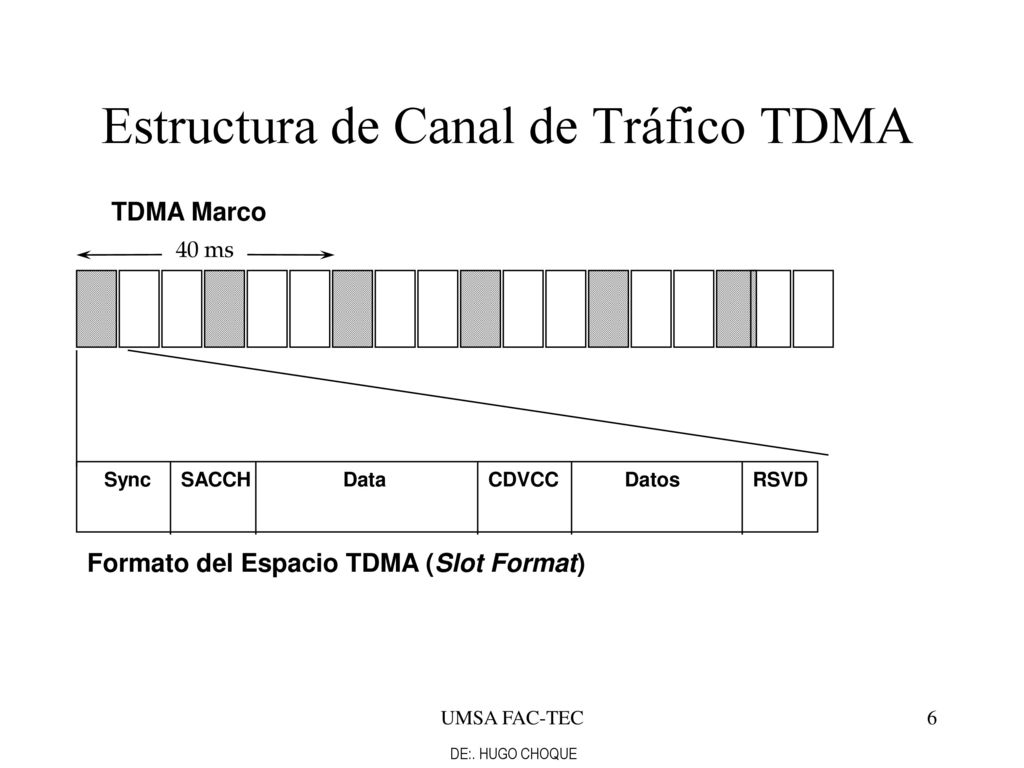

6 Estructura de Canal de Tráfico TDMA
TDMA Marco 40 ms Sync SACCH Data CDVCC Datos RSVD Formato del Espacio TDMA (Slot Format) UMSA FAC-TEC

7 Modulación Estructura de Marco
p /4 DQPSK - teclado de cambio de fase de cuadratura diferencial. Velocidad de bit por el aire = 48.6 Kbps. Estructura de Marco Marco TDMA = 40mS. Seis espacios de 6.67 ms por marco, dos espacios usados para velocidad plena de voz. UMSA FAC-TEC

8 Codificación de voz en TDMA
La codificación de la voz y el canal son factores importantes para la buena calidad de voz. Otros factores incluyen: Planeamiento de sistema (transferencia (handoff), reuso, cobertura, etc.) Diseño del aparato de mano Supresión de Eco, equilibrio de audio, … Dos códices de habla definidos para TDMA VSELP - Vector Sum Excited Linear Predictive ACELP - Algebraic Code Excited Linear Predictive UMSA FAC-TEC

9 Metodos de codificación
VSELP Diseñado originalmente para Tecnología IS-54B - de los años 80 ACELP Recién definido para Tecnología TDMA - de los años 90 - “estado del arte” Ofrece calidad de voz inalámbrica en condiciones limpias UMSA FAC-TEC

10 Código de Canal ACELP UMSA FAC-TEC Puncturing 2-espacios interleaver
48 Bits Más SignificativosPerceptual-mente 5 Tail bits Codificador de Habla (ACELP) 7-bit CRC Computación 7 codec + código de canal = 7.4kbps + 5.6kbps = 13kbps Velocidad 1/2 de Código Convolucional 216 260 260 208 96 Puncturing Clase-1 bits Clase Codificada -1 bits 2-espacios interleaver Cifra de Voz 52 Clase-2 bits UMSA FAC-TEC codec 7.4kbps

11 Estructura de control speech speech frames frames x and y y and z
40 msec UMSA FAC-TEC

12 Transferencia con apoyo de Móvil (MAHO)
El sistema instruye al móvil a medir los canales vecinos. Los resultados son informados de vuelta al sistema para ayudar en la decisión de transferencia. Diseñado para reducir las llamadas perdidas (dropped) y mejorar las transferencias. TDMA apoya cualquier combinación de transferencia entre canales digitales y analógicos. TDMA también apoya transferencias entre bandas celulares de 800 MHz y1900 MHz. UMSA FAC-TEC

13 El Canal de Control Digital
RACH SPACH BCCH SCF Reservado PCH ARCH SMSCH F - BCCH E - BCCH S - BCCH Canal de Control Digital Canal al Inverso (RDCCH) Canal Delantero (FDCCH) UMSA FAC-TEC

14 Direcciones de los canales de control
UMSA FAC-TEC

15 Estructura del DCCH hacia adelante
DCCH Delantero SYNC SCF DATOS CSFP DATOS SCF RSVD 28 12 130 12 130 10 2 DTCH Delantero SYNC SACCH DATOS CDVCC DATOS RSVD CDL 28 12 130 12 130 1 11 UMSA FAC-TEC

16 Subcampos de DCCH SYNC (Sincronización de espacio), Proporciona sincronización de espacio SCF (Fase de Supermarco Codificado), Proporciona control de acceso al DCCH al inverso CSFP (Fase de Supermarco Codificado), Proporciona fase de supermarco CDVCC, Código de color para verificación digital codificada DATOS, 1/2 código convolucional con intraespacio interleaving CDL (Localizador Digital Codificado), Proporciona DCCH . UMSA FAC-TEC

17 Formación de Supermarco
Time Slot 1 2 3 4 5 6 Supermarco - 32 espacios (0.64 segundos duración) TDMA Marco TDMA Bloque SFP = 0 = 1 = 2 = 3 = 4 = 5 = 6 = 7 = 8 = 9 = 30 = 31 UMSA FAC-TEC

18 Composición de Supermarco
F-BCCH E-BCCH S-BCCH SPACH F E S ... SFP 31 Un Supermarco = 16 TDMA marcos = 640ms UMSA FAC-TEC

19 Composición de Supermarco (cont..)
F-BCCH “Canal de Emisión Rápida” Mensajes se repiten en cada supermarco Mensajes contienen información crítica para servicio en DCCH. E-BCCH “Canal de Emisión Aumentada” Mensajes extendidos sobre múltiples supermarcos Mensajes menos críticos en relación con el tiempo UMSA FAC-TEC

20 Composición de Supermarco (cont..)
S-BCCH “Canal de Emisión SMS” Reservado para Emisión SMS (IS-136B) SPACH “SMS, Paging, y Canal de Acceso” Usado para enviar Mensajes de punto en punto UMSA FAC-TEC

21 Formación de Supermarcos e Hipermarcos
F-BCCH E-BCCH S-BCCH SPACH F E S ... 31 Una Supertrama una Supertrama Un Hipermarco = Dos Supermarcos = 1.28s UMSA FAC-TEC

22 Supermarcos e Hipermarcos
El SPACH “SMS, Paging, y Canal de Acceso” Mensajes paging (PCH) Mensajes PCH siempre se repiten en el supermarco segundario Mensajes de Respuesta de Acceso (ARCH) Mensajes ARCH se envían en espacios SPACH sin tráfico (idle) (por ejemplo mensajes sin page) Mensaje ARCH puede ser enviado sobre múltiples supermarcos Mensajes de Teleservicios (SMSCH) Mensaje SMSCH se envían en espacios SPACH sin tráfico (idle) Mensaje SMSCH puede ser enviado sobre múltiples supermarcos UMSA FAC-TEC

23 Modo de Invernación (Dormir)
El modo de invernación permite ahorrar baterías Se apoyan varios niveles de modo de invernación El nivel del modo de invernación se determina al inscribirse El espacio móvil PCH asignado es determinado por un algoritmo hashing UMSA FAC-TEC

24 Modo de Invernación (Dormir)
Supermarco Hipermarco Marco Paging Clase 1 Claese 3 Clase 2 1 2 3 4 5 6 7 8 9 10 11 12 13 14 Clases de Marcos Paging 4 hasta 8 no se muestran UMSA FAC-TEC

25 Actividades del Modo de Invernación
Próximo Hipermarco Supermarco Primario Supermarco Segundario 1 2 3 F SPACH . E S UMSA FAC-TEC

26 Actividades del Modo de Invernación (cont…)
(1) Si el móvil no es capaz de leer el PCH en el supermarco primario, debe intentar leer el PCH asignado en el supermarco segundario (2) Si el sistema cambia el F-BCCH, el móvil es notificado por toggling del sistema de banderas de cambio del BCN en móviles asignados al espacio PCH. (3) Cambios en el E-BCCH se indican por una bandera de cambio en el F-BCCH. UMSA FAC-TEC

27 Estructura de Espacios de DCCH al Inverso
6 16 28 122 24 G R PREAM SYNC SYNC+ DATOS DCCHal Inverso 38 78 DCCH al Inverso Abreviado AG 12 SACCH CDVCC DTC al Inverso UMSA FAC-TEC

28 Estructura de Espacios de DCCH al Inverso (cont…)
De duraciones de ráfaga (burst) se definen para acomodar tanto células grandes como pequeñas SYNC+ proporciona información de sincronización adicional a la estación de base. PREAM ayuda al control automático de aumento de la estación de base a reducir la distorción de señal. AG proporciona 38 bits de guarda para la ráfaga (burst) abreviada. G y R proporcionan guarda y ramp. UMSA FAC-TEC

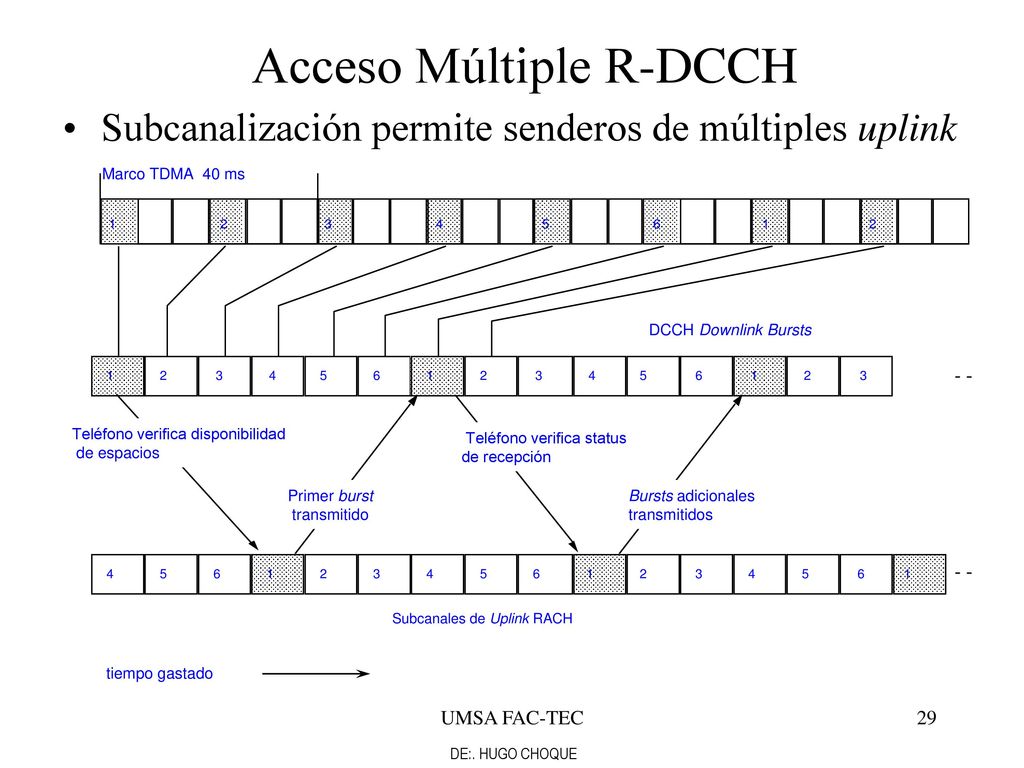

29 Acceso Múltiple R-DCCH
Subcanalización permite senderos de múltiples uplink 1 2 3 4 5 6 tiempo gastado Subcanales de Uplink RACH Marco TDMA 40 ms DCCH Downlink Bursts Teléfono verifica disponibilidad de espacios Primer burst transmitido Teléfono verifica status de recepción Bursts adicionales transmitidos UMSA FAC-TEC

30 Trazado de Nivel 3 - 2 - 1 L3 L2 L1 L3DATOS Mensaje de Nivel 3 L2 HDR
CRC L3 L2 Sync DATOS CSFP SCF L1 UMSA FAC-TEC

31 Funcionalidad de Nivel 3 de DCCH
Procesamiento de llamadas, registro, y paging Asignación de canal ayudado por móvil (MACA) Estructuras de identidad Selección de Células Reselección de Células Células jerárquicas Servicios por niveles Sistemas privados/públicos UMSA FAC-TEC

32 Procesamiento de Llamadas
Origen utiliza el mismo modelo de llamada como el IS-54B Teléfono envía mensaje de origen al sistema en el DCCH al inverso Designación de canal de tráfico enviada en la respuesta de la estación de base Paging en el DCCH Se le asigna un espacio SPACH particular a un teléfono el cual se monitorea por pages. Esta asignación se basa en el MIN del teléfono Autenticación Los mismos algoritmos como usados en IS-54B UMSA FAC-TEC

33 Paging Paging TDMA Ningún rescan en el canal de acceso al inverso remueve los problemas tradicionales de bordes de sistema asociados con análogo. Móvil responde a pages en el mismo DCCH en el cual recibe los pages. La combinación mensaje-page sostiene una capacidad más alta de paging Paging de palabra única usa un marco L2 por página Paging triple duro (Triple hard) usa un marco L2 por cada tres páginas Standard permite aún mayor capacidad de paging a través del uso de 20 y 24 bit TMSI Técnicas de registro TDMA permiten definir áreas precisas de paging que pueden aumentar aún más la capacidad de mensajes. UMSA FAC-TEC

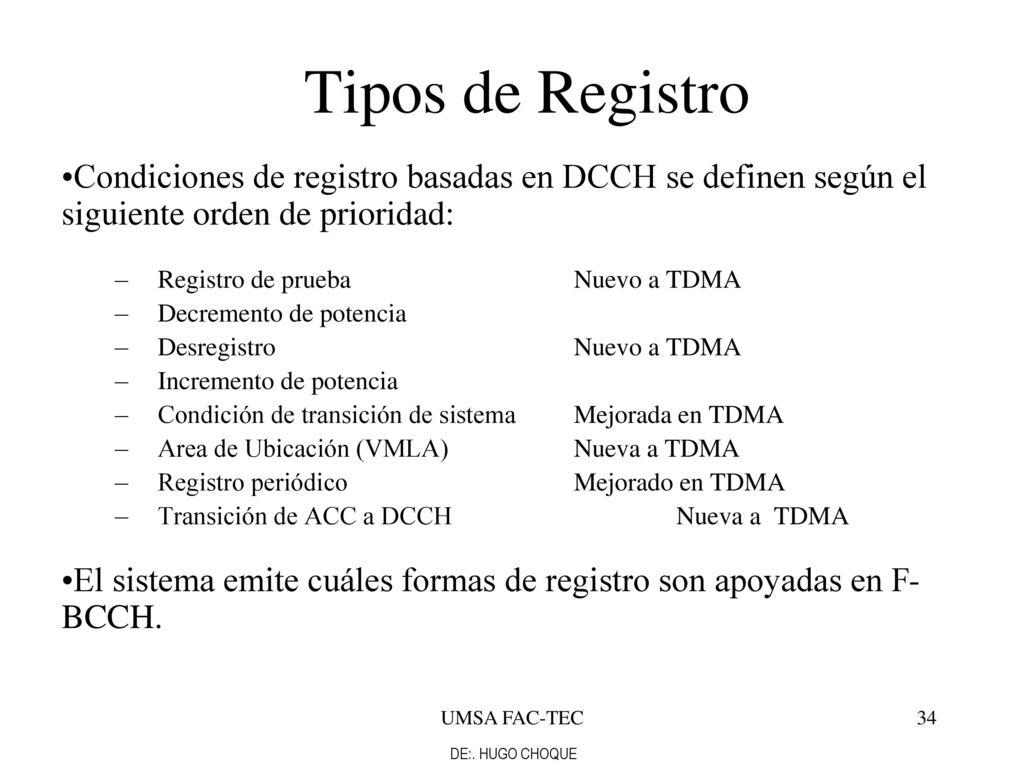

34 Tipos de Registro Condiciones de registro basadas en DCCH se definen según el siguiente orden de prioridad: Registro de prueba Nuevo a TDMA Decremento de potencia Desregistro Nuevo a TDMA Incremento de potencia Condición de transición de sistema Mejorada en TDMA Area de Ubicación (VMLA) Nueva a TDMA Registro periódico Mejorado en TDMA Transición de ACC a DCCH Nueva a TDMA El sistema emite cuáles formas de registro son apoyadas en F-BCCH. UMSA FAC-TEC

35 Registro de VMLA Virtual Mobile Location Area 10 5 4 8 9
Emisión de RNUM por célula. Lista de RNUM enviada a móviles al inscribirse. Móvil debe registrarse cuando se recibe un RNUM desconocido. UMSA FAC-TEC

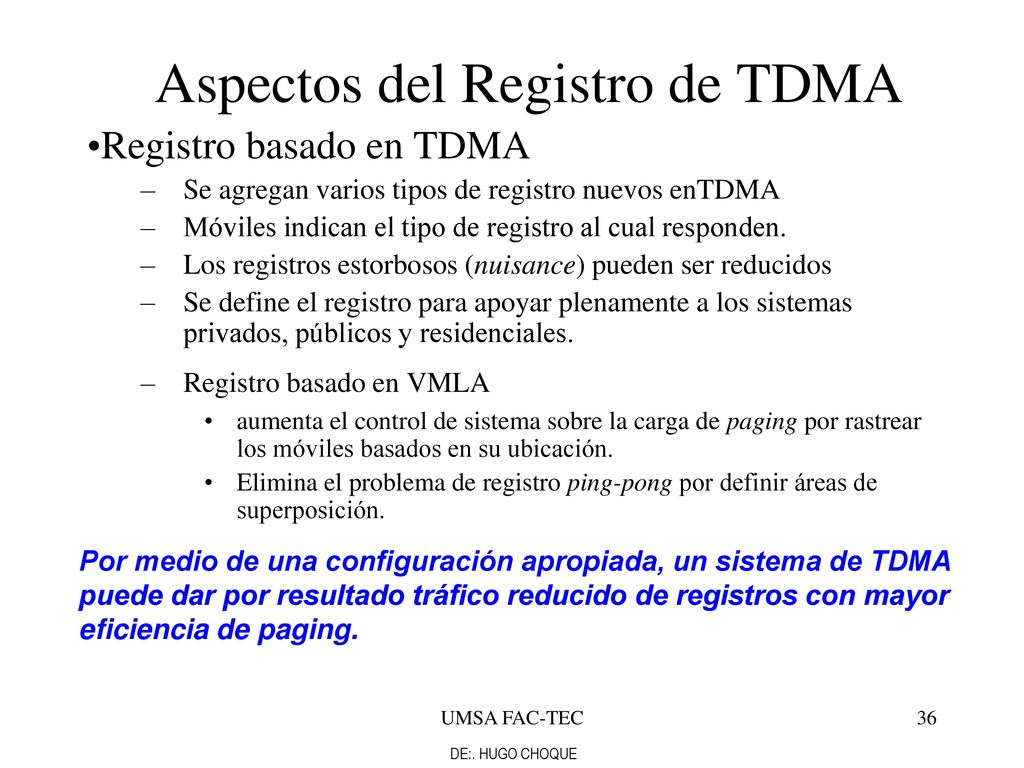

36 Aspectos del Registro de TDMA
Registro basado en TDMA Se agregan varios tipos de registro nuevos enTDMA Móviles indican el tipo de registro al cual responden. Los registros estorbosos (nuisance) pueden ser reducidos Se define el registro para apoyar plenamente a los sistemas privados, públicos y residenciales. Registro basado en VMLA aumenta el control de sistema sobre la carga de paging por rastrear los móviles basados en su ubicación. Elimina el problema de registro ping-pong por definir áreas de superposición. Por medio de una configuración apropiada, un sistema de TDMA puede dar por resultado tráfico reducido de registros con mayor eficiencia de paging. UMSA FAC-TEC

37 Asignación de Canales Apoyada por Móviles (MACA)
(Mobile Assisted Channel Allocation) La MACA permite al móvil proporcionarle a la estación de base un informe de la calidad de canal en el momento de acceso. Informe de Calidad de Canal Medición a largo plazo - sobre el DCCH de servicio: un promedio corriente sobre 32 marcos de RSS, WER, y BER. Medición a corto plazo - sobre hasta 15 canales especificados por base: RSS basado en 4 mediciones. La estación de base indica los tipos de acceso específicos por los cuales el móvil debe proporcionar un informe de calidad de canal. El informe MACA puede ser utilizado por la estación de base para mejorar la asignación de canales. UMSA FAC-TEC

38 Selección de DCCH “Pointers” (Indicadores) de DCCH
Los canales de control digital pueden ser colocados en cualquier canal dentro de una banda operacional “Pointers” (Indicadores) de DCCH Marcador de DCCH Codificado (CDL): El CDL es enviado dentro de cada burst de canal de tráfico digital hacia adelante El CDL señala una ubicación de DCCH dentro de un bloque de canales. Palabra de Información del Canal de Control (CCI): La palabra de CCI es enviada como parte del mensaje superior (overhead) de ACCH. El CCI contiene un indicador (pointer) a un DCCH singular, el indicador incluye el número del canal, el DVCC, y la hiperbanda de un DCCH. Los indicadores de DCCH son proporcionados por la descarga de llamadas tanto de DTC como AVC. También se pueden usar asignaciones probabilísticas de DCCH. UMSA FAC-TEC

39 Proceso de Selección de DCCH
Los procedimientos de selección exacta de DCCH son específicos según el vendedor móvil. Repasar los canales de historia para el DCCH usado últimamente Repasar los canales de control análogos para el indicador de DCCH Repasar los Bloques de probabilidad para DCCH o DTC con campo de marcador (locator) UMSA FAC-TEC

40 Procedimientos de Reselección de Células
Los procedimientos de reselección de células de TDMA se ejecutan por los móviles mientras un móvil está en el estado desactivado [o sin tráfico] (idle) (por ejemplo, modo de invernación (dormir)). Los parámetros emitidos por la estación de base guían graciosamente a los móviles a células en base a: La Movilidad El Tipo de Célula (underlay o overlay) Los umbrales relativos y absolutos de RF La potencia de la señal recibida Privado, público, residencial UMSA FAC-TEC

41 Las Listas de Vecinos de DCCH
La lista de vecinos de DCCH es central al proceso de reselección de células. Cada DCCH emite una lista de vecinos. La lista de vecinos de DCCH les proporciona a los móviles los parámetros de reselección sobre todos los sectores y células vecinos. Los móviles usan esta información para seleccionar la movilidad apropiada basada en células, tipo de red deseado, etc. La lista de vecinos les proporciona a los móviles todos los parámetros de vecinos necesarios para la selección. No es necesario que un móvil sync up y lea las células vecinas antes de efectuar la reselección. También se puede emitir una lista de vecinos adicional para una banda alterna (por ejemplo 800, o 1900MHz) UMSA FAC-TEC

42 Mediciones de la Potencia de Señal
Mientras esté desactivado (idle), el móvil mantiene dos juegos de mediciones de la potencia de señal. RSS_largo RSS_largo es un promedio corriente de 5 mediciones mantenido para el servidor de DCCH además de todos los vecinos de DCCH. RSS_corto es un promedio corriente de 2 mediciones de RSSI RSS_corto es un promedio corriente de 2 mediciones mantenido solamente para el servidor de DCCH. Las mediciones de la potencia de señal se toman de acuerdo con una periocidad establecida por la estación de base. Con TDMA, no hay necesidad de “sync up” y desmodular los canales vecinos para efectuar una medición de potencia. UMSA FAC-TEC

43 El Mensaje de la Lista de Vecinos
. Célula de Vecino 1 Célula de Vecino 2 Célula de Vecino 3 Célula de Vecino 24 UMSA FAC-TEC

44 Parámetros Claves para la Reselección
RSS_ACC_MIN La potencia mínima de señal requerida para que un teléfono pueda accesar una célula. RESEL_OFFSET Un valor histéresis usado para la reselección de células adyecentes (por ejemplo, tipo de célula regular). SS_SUFF La potencia de señal considerada suficiente para que un teléfono pueda reseleccionar una célula preferida o regular. MS_ACC_PWR La potencia máxima que un teléfono pueda usar para accesar una célula en particular. UMSA FAC-TEC

45 Parámetros de Reselección, Continuado.
Demora Especifica el tiempo mínimo por el cual una célula propuesta debe ser vista con una señal adecuada. Tipo de Célula Especifica un UMSA FAC-TEC

46 Reselección de Células Células Adyecentes
Ejemplo – Células Adyecentes Ajustes Sugeridos: TIPO DE CELUALB =REGULAR DEMORAB = 0 RESEL_OFFSETB = -3dB Límite Celular AB Macrocélula (regular) A B (RESEL_OFFSET ) + - RESEL_OFFSET provides hysteresis between two adjacent cells UMSA FAC-TEC

47 Reselección de Células - Demora
Demora NL – Microcélulas Dirección del móvil RSS_ACC_MIN DEMORA m C D Macrocélula (overlay) Microcélula A B Ajustes Sugeridos: TIPO DE CELULAB = Preferido DEMORAB = 1 o más hipermarcos; Delay should be set high enough to keep high mobility mobiles off microcell UMSA FAC-TEC

48 Reselección - “Underlay”
SS_SUFF Ejemplo – Microcélula “Underlaid” Suposiciones: TransferenciaBA = -85 dBm Ajustes Sugeridos: TIPO DE CELULAB = PREFERIDO SS_SUFFB = -82 dB DEMORAB = 1 o más alto -8 2 d Bm Macrocélula (no-preferida) Microcélula (preferida) A B -7 SS_SUFF UMSA FAC-TEC

49 Integración Total de Sistema
Reselección de Células Sistemas Privados/Públicos Células Jeráquicas TDMA Capacidad Sin Interrupciones Flexibilidad UMSA FAC-TEC

50 Células Jerárquicas Estructuras de Células Jerárquicas
Microcélulas de baja potencia sobrepuestas (overlaid) por macrocélulas de alta potencia UMSA FAC-TEC

51 Células Jerárquicas ¿Por qué las células jerárquicas?
Crecimiento flexible del sistema/mayor capacidad Tráfico de baja movilidad Dentro del edificio Puntos calientes/puntos fríos Niveles de servicios Sistemas privados y residenciales Capacidad cuando y donde la necesita. Tiempo de habla móvil ampliado Con TDMA, no hay temas engorrosos de control de potencia involucrados en establecer células de baja potencia colocadas por dejabo (“underlayed”). UMSA FAC-TEC

52 Una Herramienta de Capacidad - Células Jerárquicas
Alternativa de Célula Compartida Punto Frío: Relleno Debido al despliegue jerárquico, TDMA ofrece la mejor historia de capacidad de RF a largo alcance Alivio de Tráfico Cobertura Remota Económica Capacidad: Aplicación dentro del Edificio UMSA FAC-TEC

53 Niveles de Servicios Lugar de Trabajo Público Mall/ Aeropuerto, etc.
Residencial Lugar de Trabajo Mall/ Aeropuerto, etc. UMSA FAC-TEC

54 Tipos de Sistemas Privados
Sistemas privados virtuales Sistemas semi-privados Aeropuerto, mall, centro de convenciones Sistemas únicamente privados Parques de oficinas Sistemas residenciales Barrios, suburbios Sistemas autónomos PBX Inalámbrico Microcélula acompañante Residencial Regiones de Servicos por Niveles WPBX Público UMSA FAC-TEC

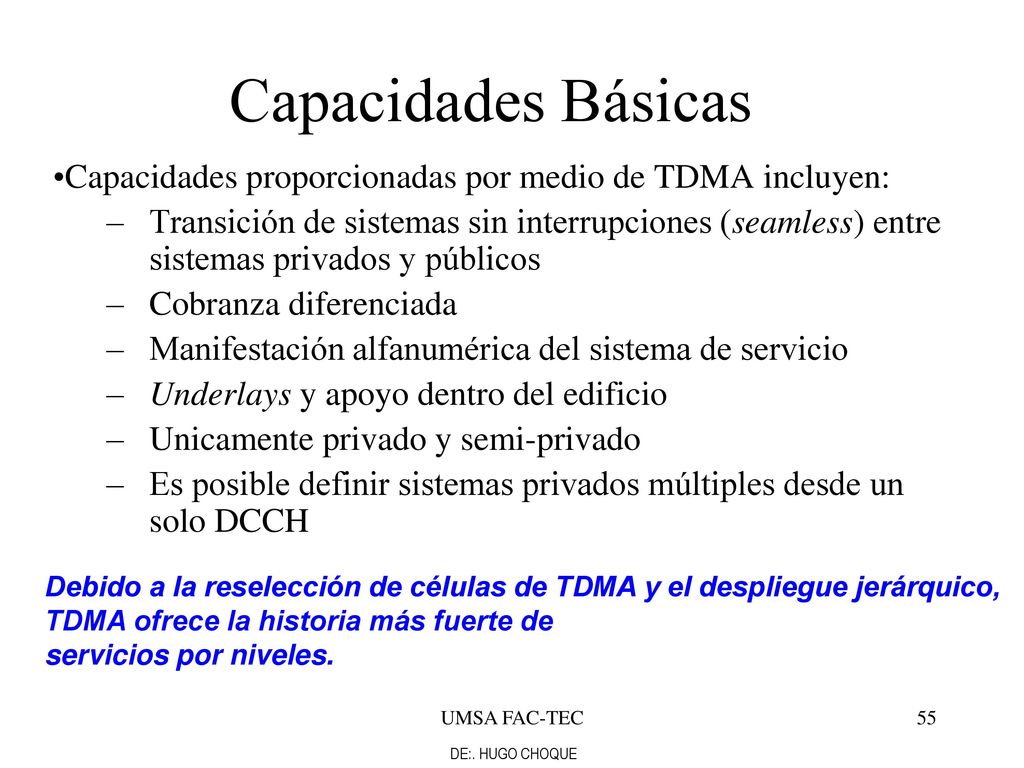

55 Capacidades Básicas Capacidades proporcionadas por medio de TDMA incluyen: Transición de sistemas sin interrupciones (seamless) entre sistemas privados y públicos Cobranza diferenciada Manifestación alfanumérica del sistema de servicio Underlays y apoyo dentro del edificio Unicamente privado y semi-privado Es posible definir sistemas privados múltiples desde un solo DCCH Debido a la reselección de células de TDMA y el despliegue jerárquico, TDMA ofrece la historia más fuerte de servicios por niveles. UMSA FAC-TEC

56 Los Mecanismos de Servicios por Niveles
Algoritmos de Reselección de Células: Transición sin interrupciones (seamless) de DCCH entre sistemas públicos y privados. Procedimientos de Registro: Asignar y remover a los abonados del sistema. Remover el riesgo de registros estorbosos. UMSA FAC-TEC

57 Los Mecanismos de Servicios por Niveles cont.....
Identidades del Sistema: Identidades de sistemas privados y residenciales identifican en forma única a un sistema Tipo de red (mapa de 3 bit en el DCCH) define una célula como pública, privada, residencial, o semiprivada. Marcadores Alfa: Identifican los sistemas a los abonados por su nombre alfanumérico. Prioridades del Sistema: Los usuarios ponen en orden a los sistemas privados, residenciales, o públicos según su preferencia. UMSA FAC-TEC

58 TDMA - PCS Digital Indicador de Tanteo TDMA
Norma de Band Dual - PCS a 800 y 1900 MHz Terminales - Banda Dual, costo efectivo Calidad de Voz - EFRC MOS - equivalente a línea alámbrica Capacidad - N=5/4 reuso y underlays Servicios Mejorados - SMS, Activación Sobre-el-Aire, Modo de Invernación, IS-41C, ... Servicios dentro del Edificio Estructura jeráquica de células para underlays y WPBX Datos - Circuitos conmutados usando IS-135 Sendero de evolución de datos de alta velocidad Roaming / 800MHz TDMA y AMPS roaming dirigido por inteligencia Fijos y Mixtos - Movilidad, fija, y mixta

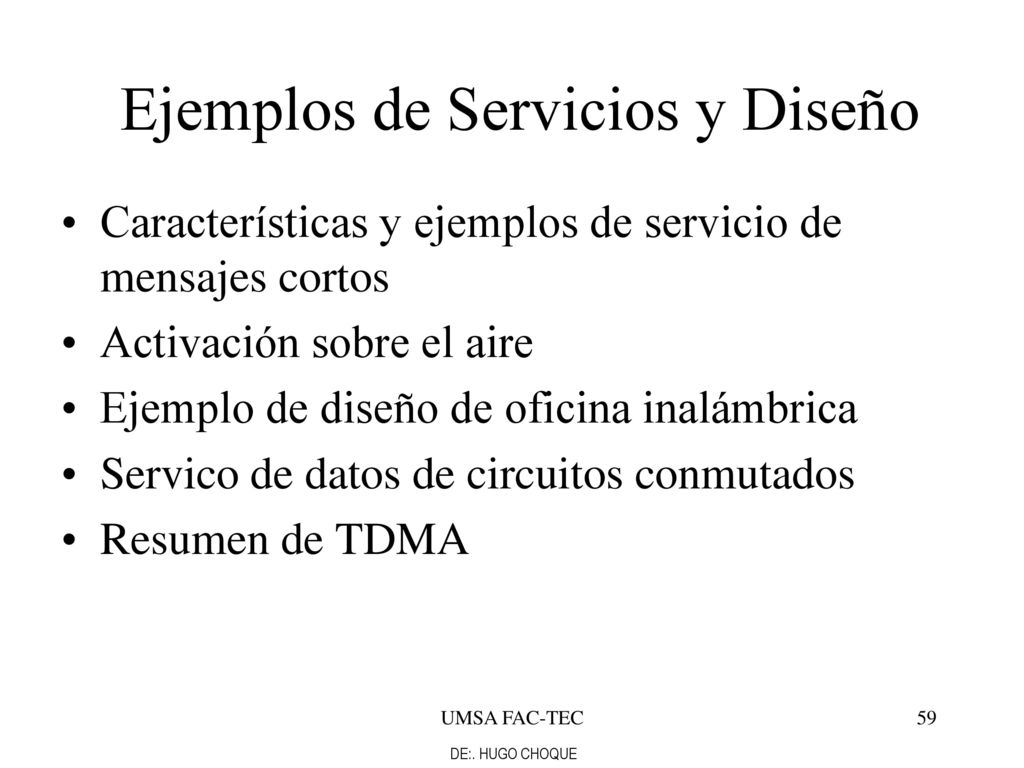

59 Ejemplos de Servicios y Diseño
Características y ejemplos de servicio de mensajes cortos Activación sobre el aire Ejemplo de diseño de oficina inalámbrica Servico de datos de circuitos conmutados Resumen de TDMA UMSA FAC-TEC

60 Mensajes Celulares Permite el intercambio de los mensajes alfanuméricos entre la red y un teléfono capaz de DCCH. Acusa recibo de entrega de mensaje. Los atributos del mensaje determinan el comportamiento del teléfono. Incluye envío de mensajes de doble vía y entrega in-call. Estación de base meeting is Larry: the canceled Larry: se canceló la reunión message TNPP TAP Voice IS-41 .. MSC center Larry:se canceló la reunión UMSA FAC-TEC

61 Ejemplos de Mensajes Servicios de información unidireccional
Noticias, cotizaciones de la bolsa, resultados deportivos. Servicios de emisión Tráfico, tiempo, etc. Notificaciones Contiene “de,” “tema” y la primera parte del mensaje. Paging Paging uni- y bidireccional con respuestas y acusos de recibo. Plataforma para soluciones integradas de mensajes Correo de voz, etc. UMSA FAC-TEC

62 Activación en el Aire Permite la entrega de información y actualizaciones NAM al teléfono sobre el aire. Simplifica el proceso de activación tanto para el abonado como el proveedor del servicio. Proporciona una capacidad flexible de download. Proporciona un mecanismo seguro para actualizaciones A-key. UMSA FAC-TEC

63 Ejemplo de Diseño WOS Planificación RF
Diseño de estructuras de células jeráquicas Identidades de sistema Registro Programación de teléfonos UMSA FAC-TEC

64 ¿Por qué Usar una Estructura de Células Jeráquicas?
Macrocélula Estación de base Microcélula Predisponer la célula más débil Facilidad de diseño UMSA FAC-TEC

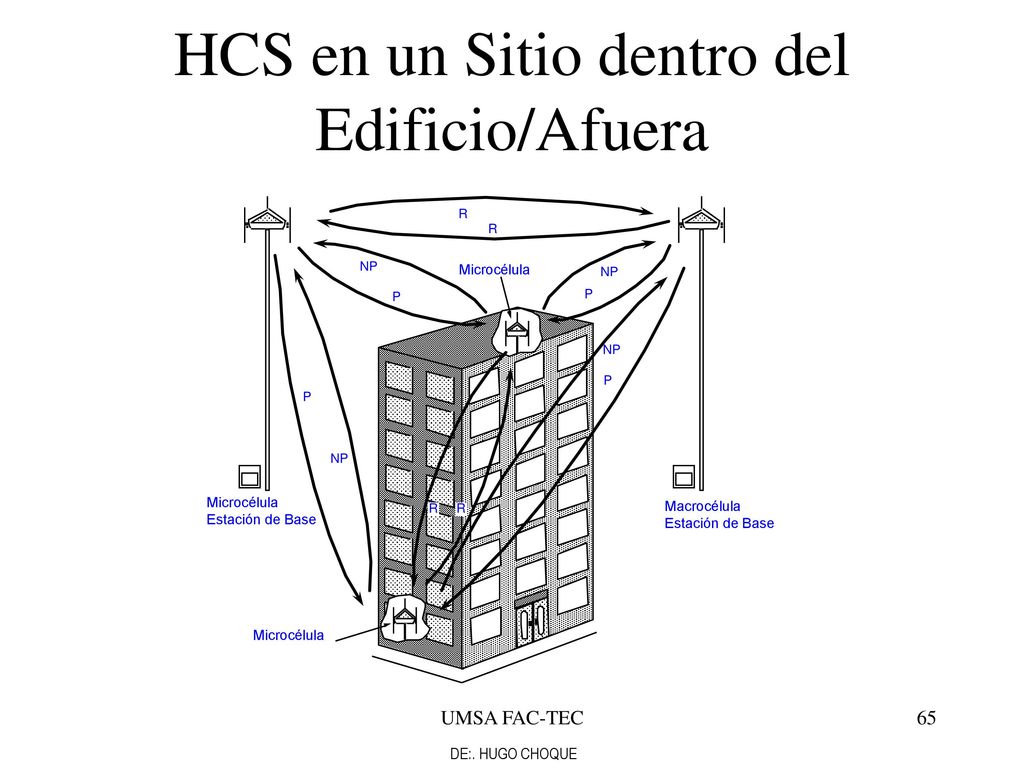

65 HCS en un Sitio dentro del Edificio/Afuera
Microcélula Estación de Base R P NP Macrocélula UMSA FAC-TEC

66 Configuración de Célula WOS
macrocélula 1 SS_SUFF seleccionar macrocélula 1 seleccionar microcélula de oficina seleccionar macrocélula 2 macrocélula 2 R P NP Relaciones de células vecinas : R = Regular, P = Preferida, NP = No-Preferida, SS_SUFF = Parámetro de suficiencia de potencia de señal UMSA FAC-TEC

67 Identidades de Sistema
Cada célula puede emitir las siguientes identidades de sistema SID - lo mismo como el SID de hoy. SOC - código de operador de sistema indicando el operador del sistema celular. PSID - identidades de sistema privado usadas para diferenciar entre sistemas privados o de WOS. Tipos de redes pueden ser asignados a cada sector para diferenciación de servicio Público Privado Residencial O mezcla (público y privado, público y residencial, etc.) UMSA FAC-TEC

68 Valores PSID PSID Value (hex) Range and Function Use Match dependent
0000 Unused 0001-2FFF SID-specific PSIDs WOS customers in single PSID, SID SID area 3000-CFFF SOC-specific PSIDs WOS National accounts PSID, SOC D000-DFFF Nationwide PSIDs Inter-carrier accounts PSID, MCC E000-EFFF International PSIDs International accounts PSID F000-FFFF Reserved UMSA FAC-TEC

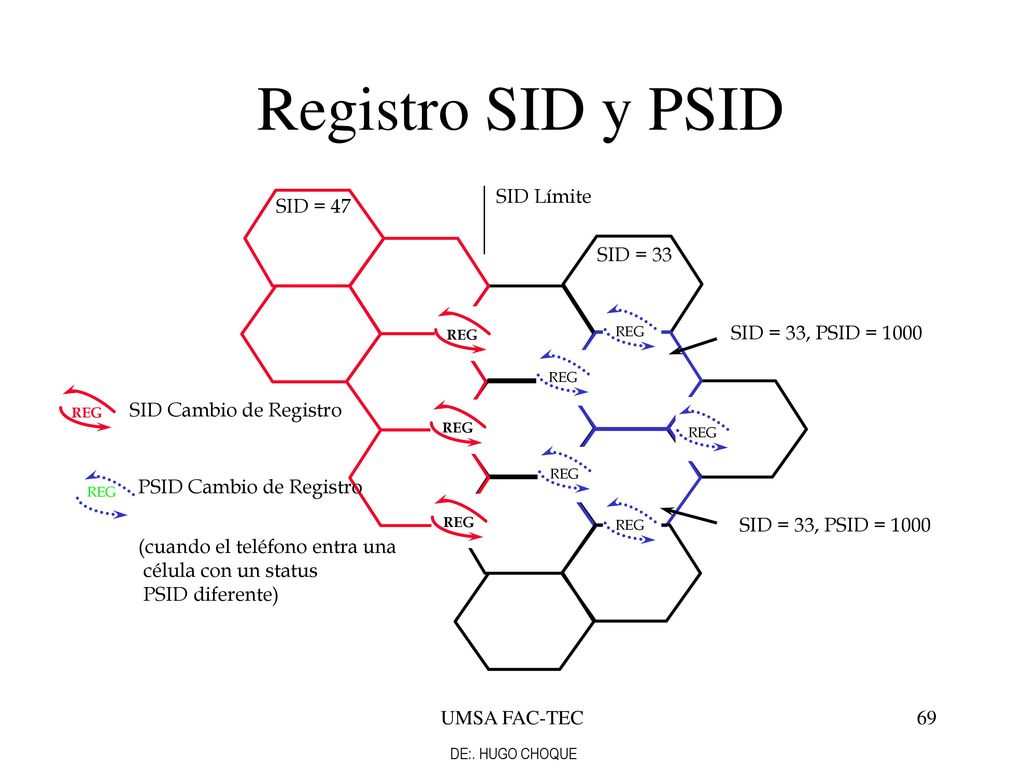

69 Registro SID y PSID SID Límite SID = 47 SID = 33 SID = 33, PSID = 1000
SID Cambio de Registro PSID Cambio de Registro (cuando el teléfono entra una célula con un status PSID diferente) SID Límite UMSA FAC-TEC

70 PSID y Ubicación de ID SID = 47 SOC = 801 PSID1 = 1228 PSID2 = 5760
AOB Enterprises Inc Gillarde Memorial Hospital AOB Enterprises Inc. Memorial Gillarde Hospital Parámetros de Emisión SID = 47 SOC = 801 PSID1 = 1228 PSID2 = 5760 PSID3 = 2151 PSID5 = 11127 Associates Hawthorn A W ireless T&T Hawthorn Associates AT&T Wireless UMSA FAC-TEC

71 Configuración de Teléfono y Sistema para Ubicación de Identidad
El sistema emite SID, SOC y PSID. El teléfono es preprogramado con parámetros de SID, SOC y PSID junto con el Alfamarcador El alfamarcador es una bandera de sistema que el cliente desea incluir en el tablero del telélfono. Se puede programar sobre el aire. De acuerdo al tipo de PSID, el teléfono reconocerá el sistema de WOS usando una combinación de SID, SOC y PSID. Cuando el teléfono entra en el sistema WOS, registrará cuando se efectúa una pareja de identidad y mostrará la bandera de la empresa o el Alfamarcador. El teléfono hará un nuevo registro al salir del sistema privado. UMSA FAC-TEC

72 Servicios de Datos de TDMA
El TDMA introduce un servicio de circuito digital conmutado para transacciones basadas en sesiones tales como fax y acceso a la red por discado. Compara con datos de paquete para transacciones esporádicas cortas. UMSA FAC-TEC

73 Datos de Circuito Conmutado y de Paquete
Las transacciones dependen del establecimiento de una llamada. Canal y recursos son ocupados por un usuario único. Eficiente para fax, transferencias de archivos y cuando hay un cambio de datos por una porción alta del tiempo de conexión. Datos en Paquete Servicio “Sin Conexión” (ningún arreglo superior para llamadas). Muchos usuarios comparten el mismo canal radial. Eficiente para transacciones cortas, con ráfagas (bursty), esporádicas (como , web browsing o conexiones virtuales). UMSA FAC-TEC

74 Concepto de Transporte para Datos de Circuito-Conmutado
MSC UMSA FAC-TEC

75 Modelo de Datos por Niveles
Comandos AT y Datos del Usuario IS-135 IS-130 IS-130 Protocolo de Vinculación Radial 1 Canal de Tráfico Digital Datos Datos Datos Datos Marcos TDMA 40 ms UMSA FAC-TEC

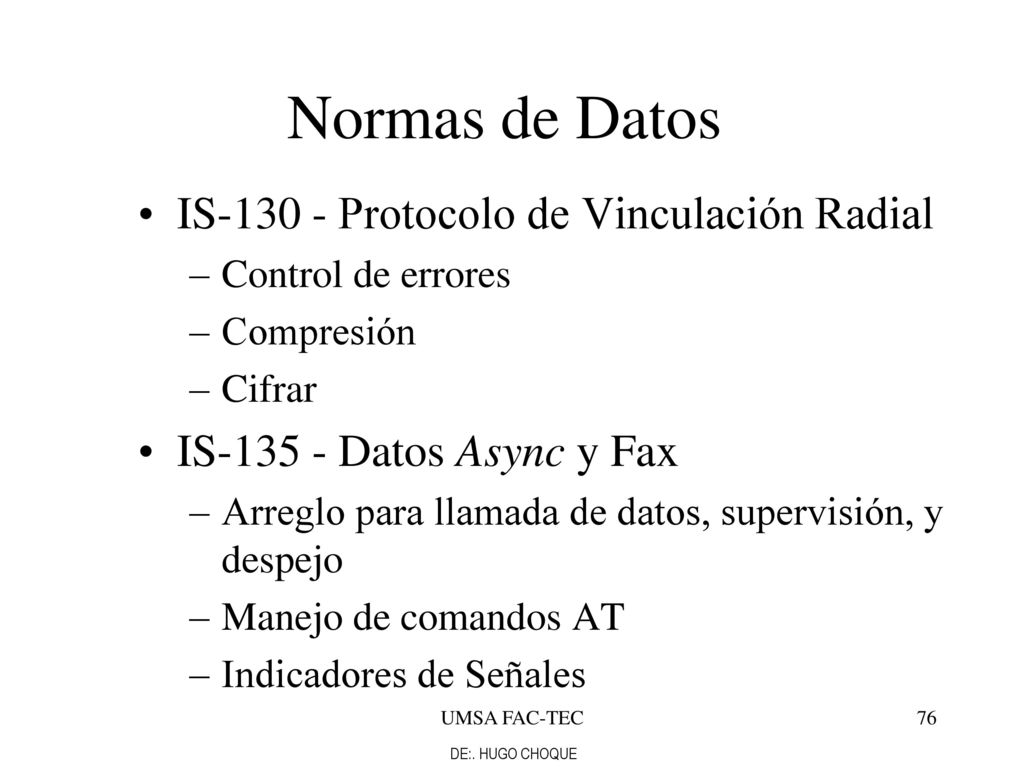

76 Normas de Datos IS-130 - Protocolo de Vinculación Radial
Control de errores Compresión Cifrar IS Datos Async y Fax Arreglo para llamada de datos, supervisión, y despejo Manejo de comandos AT Indicadores de Señales UMSA FAC-TEC

77 TDMA - Interfaz Aérea Interfaz Aérea TDMA de 800 y1900 MHz
Canal de Control Digital El mismo control de llamadas, reselección, HCS, roaming y características de sistema privado. Control de Tráfico Digital Re-programado para datos o voz con base en cada llamada. El mismo Registro, Autenticación y Transferencia (Handoff). UMSA FAC-TEC

78 Recursos Radiales Usa los mismos recursos de Canal de Tráfico Digital
Eficiencia de Trunking Configurable por llamada Controlado por conmutador Optimización y O&M iguales a los canales de tráfico. UMSA FAC-TEC 26

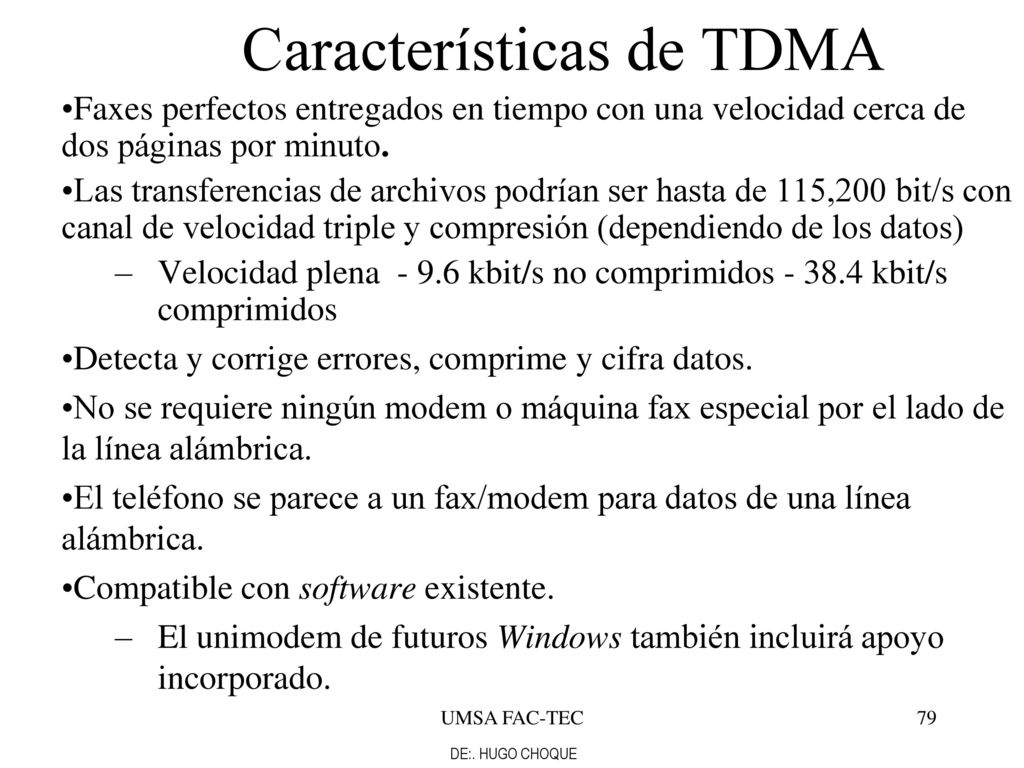

79 Características de TDMA
Faxes perfectos entregados en tiempo con una velocidad cerca de dos páginas por minuto. Las transferencias de archivos podrían ser hasta de 115,200 bit/s con canal de velocidad triple y compresión (dependiendo de los datos) Velocidad plena kbit/s no comprimidos kbit/s comprimidos Detecta y corrige errores, comprime y cifra datos. No se requiere ningún modem o máquina fax especial por el lado de la línea alámbrica. El teléfono se parece a un fax/modem para datos de una línea alámbrica. Compatible con software existente. El unimodem de futuros Windows también incluirá apoyo incorporado. UMSA FAC-TEC

80 Volumen de Tráfico de Servicio de Datos
(bits/s) Compresión activada DTC Compresión desactivada Velocidad Plena 9,600 19,200 to 38,400 Velocidad Triple 28,800 57,000 to 115,200* *Depende de las condiciones del canal y de los datos UMSA FAC-TEC

81 Futuras Actividades de Datos
Operación de Multi-espacios (slots) Concatenar los espacios de tiempo para dar un mayor volumen de tráfico. Conectividad IP Directa. Actividad de Browser en aumento en el ámbito de TDMA. Transporte de Datos en Paquete en el Ambiente de TDMA Norma siendo formulada Brinda una solución de datos de paquete integrado para TDMA. UMSA FAC-TEC

82 Futuras Características de TDMA
Servicio de Emisión de Mensajes Cortos Tiempo de Habla Mejorado Modo Descontínuo (DTX) con el ruido confortable duplica el tiempo de habla Solución de Datos de Paquete Integrado de TDMA Mejoras de Transporte de Teleservicio Segmentación Asignación a un canal de tráfico para mensajes largos UMSA FAC-TEC

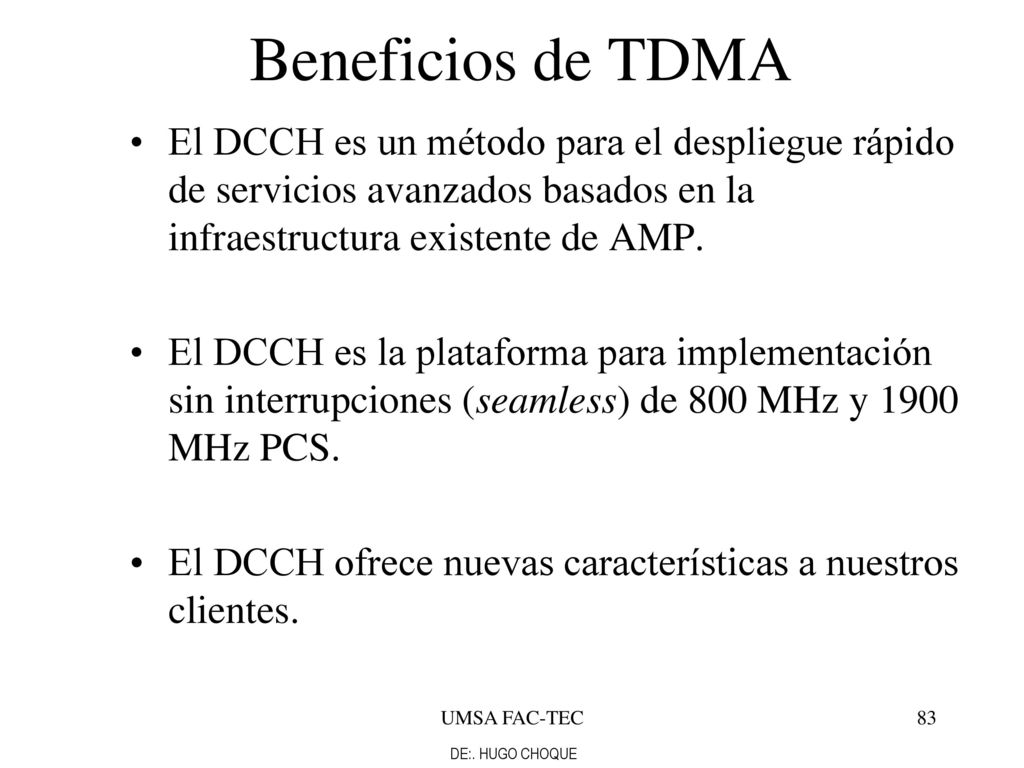

83 Beneficios de TDMA El DCCH es un método para el despliegue rápido de servicios avanzados basados en la infraestructura existente de AMP. El DCCH es la plataforma para implementación sin interrupciones (seamless) de 800 MHz y 1900 MHz PCS. El DCCH ofrece nuevas características a nuestros clientes. UMSA FAC-TEC

84 Beneficios de TDMA cont..
Costo TDMA puede coexistir con radios y frecuencias AMPS existentes. La capacidad digital puede introducirse cuando y donde sea necesario. El equipo AMP puede ser mejorado o desplegado de nuevo en forma selectiva. Capacidad TDMA introduce un aumento de por lo menos el triple sobre la capacidad AMPS Aún mayor con el uso de Estructuras de Células Jerárquicas, Asignación de Canal Adaptivo, etc. Calidad de Voz Vocoder ACELP mejora significativamente la calidad de voz. Roaming Aparatos de mano de modo dual y la compatibilidad AMPS/TDMA aseguran acceso ubicuo a la red. UMSA FAC-TEC

85 Resumen de TDMA Servicios Mejorados Modo de invernación (dormir)
Privacidad de voz Autenticación Indicador de mensajes en espera Identificación del número llamando Datos de circuitos conmutados Servicio de mensaje corto Características de sistema privado Estructuras de Células Jerárquicas Operación de 800 y 1900 MHz Activación en el aire. UMSA FAC-TEC
