1 Medición del rendimiento

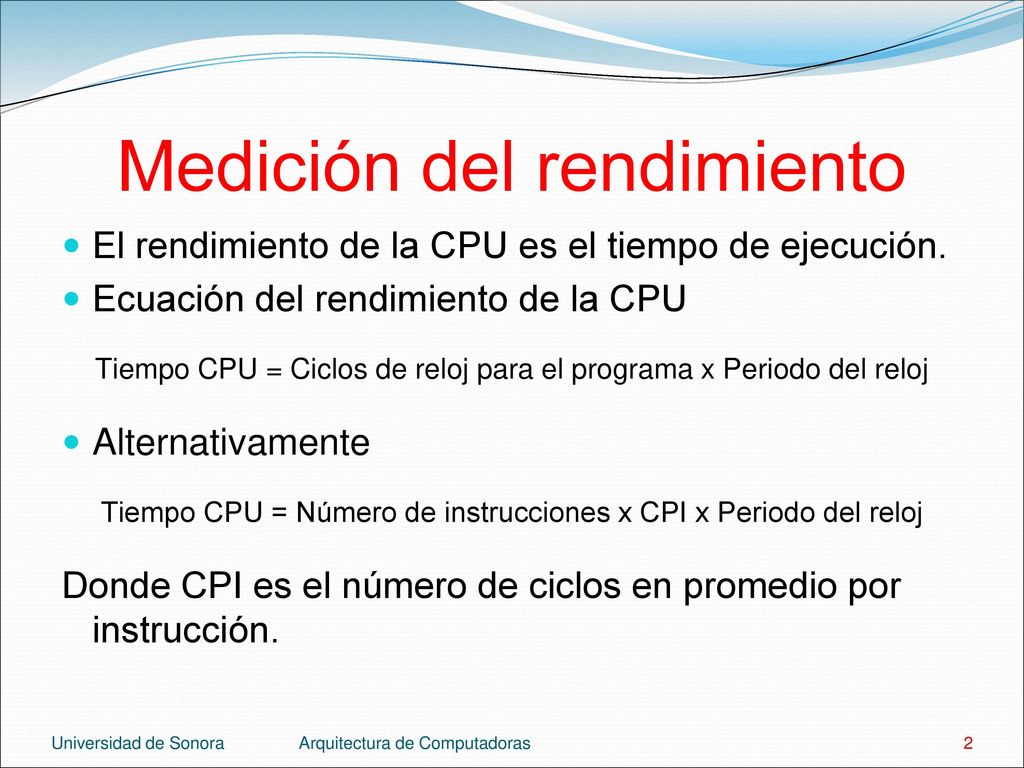

2 Medición del rendimiento
El rendimiento de la CPU es el tiempo de ejecución. Ecuación del rendimiento de la CPU Tiempo CPU = Ciclos de reloj para el programa x Periodo del reloj Alternativamente Tiempo CPU = Número de instrucciones x CPI x Periodo del reloj Donde CPI es el número de ciclos en promedio por instrucción. Universidad de Sonora Arquitectura de Computadoras

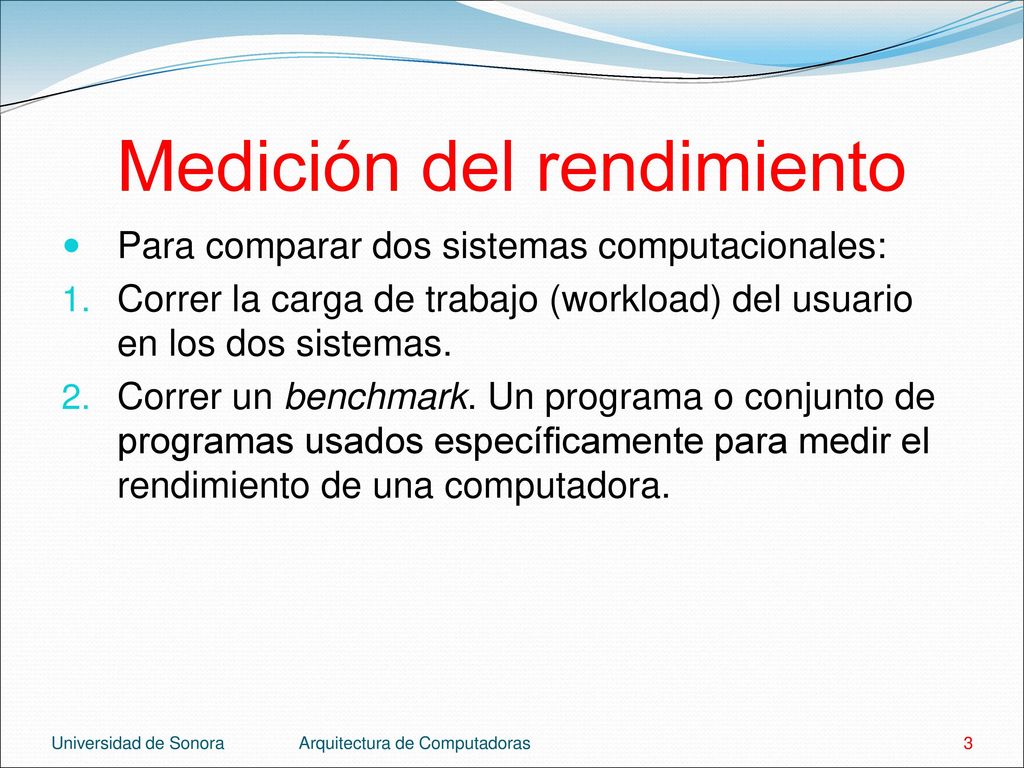

3 Medición del rendimiento
Para comparar dos sistemas computacionales: Correr la carga de trabajo (workload) del usuario en los dos sistemas. Correr un benchmark. Un programa o conjunto de programas usados específicamente para medir el rendimiento de una computadora. Universidad de Sonora Arquitectura de Computadoras

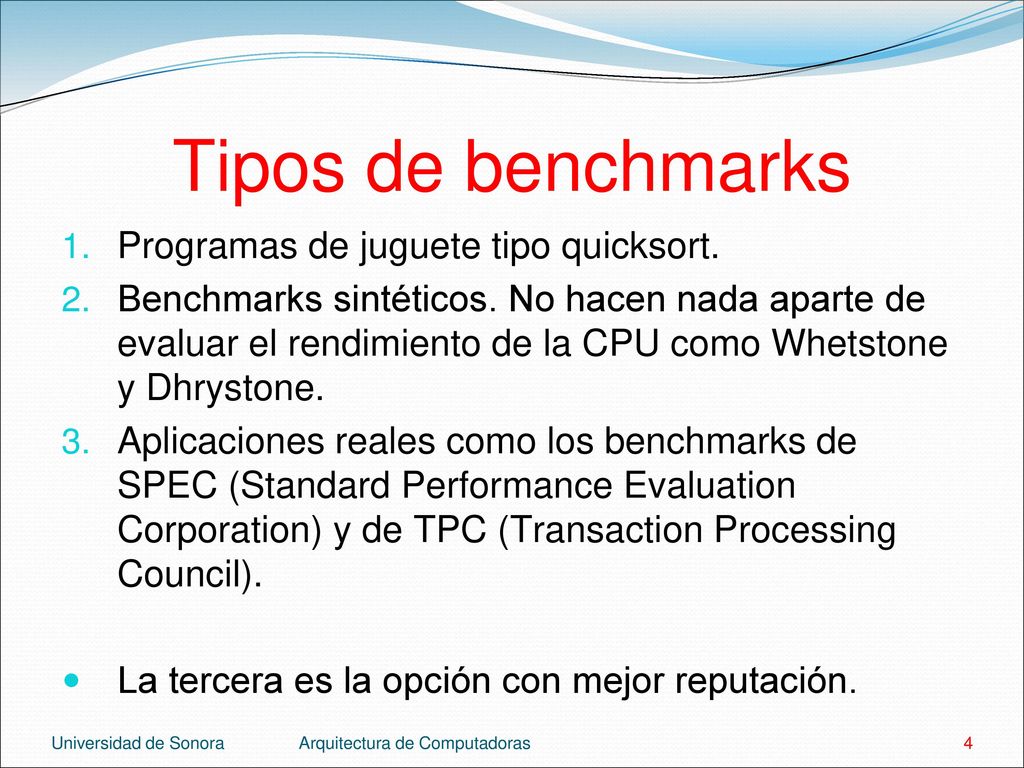

4 Tipos de benchmarks Programas de juguete tipo quicksort.
Benchmarks sintéticos. No hacen nada aparte de evaluar el rendimiento de la CPU como Whetstone y Dhrystone. Aplicaciones reales como los benchmarks de SPEC (Standard Performance Evaluation Corporation) y de TPC (Transaction Processing Council). La tercera es la opción con mejor reputación. Universidad de Sonora Arquitectura de Computadoras

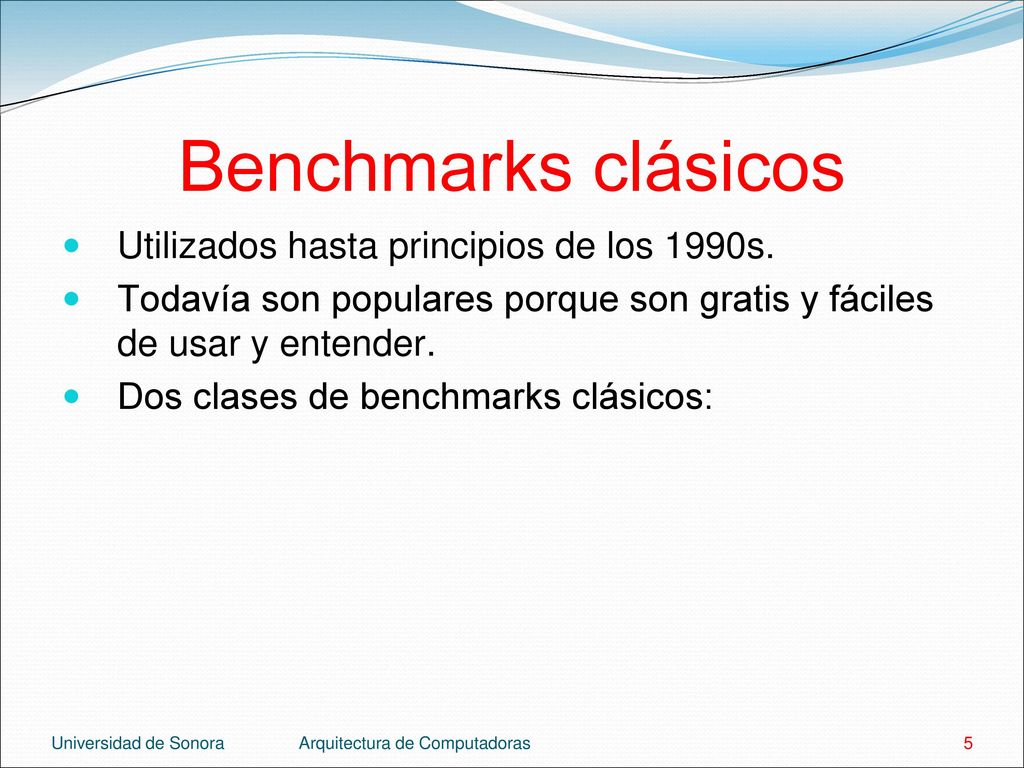

5 Benchmarks clásicos Utilizados hasta principios de los 1990s.
Todavía son populares porque son gratis y fáciles de usar y entender. Dos clases de benchmarks clásicos: Universidad de Sonora Arquitectura de Computadoras

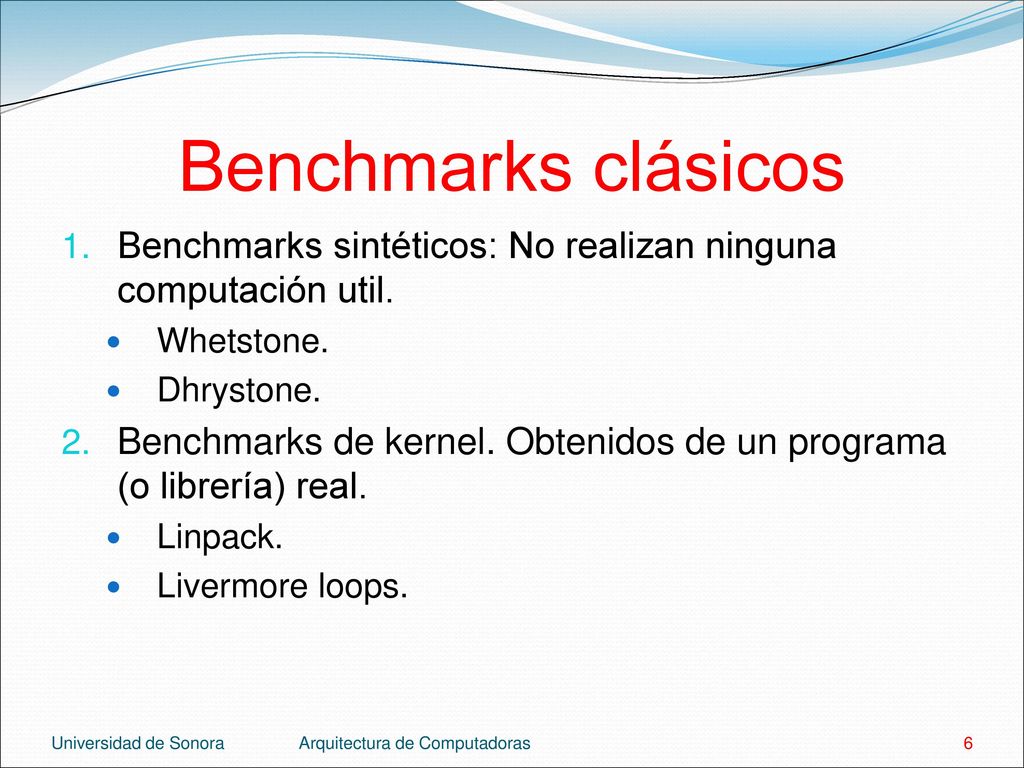

6 Benchmarks clásicos Benchmarks sintéticos: No realizan ninguna computación util. Whetstone. Dhrystone. Benchmarks de kernel. Obtenidos de un programa (o librería) real. Linpack. Livermore loops. Universidad de Sonora Arquitectura de Computadoras

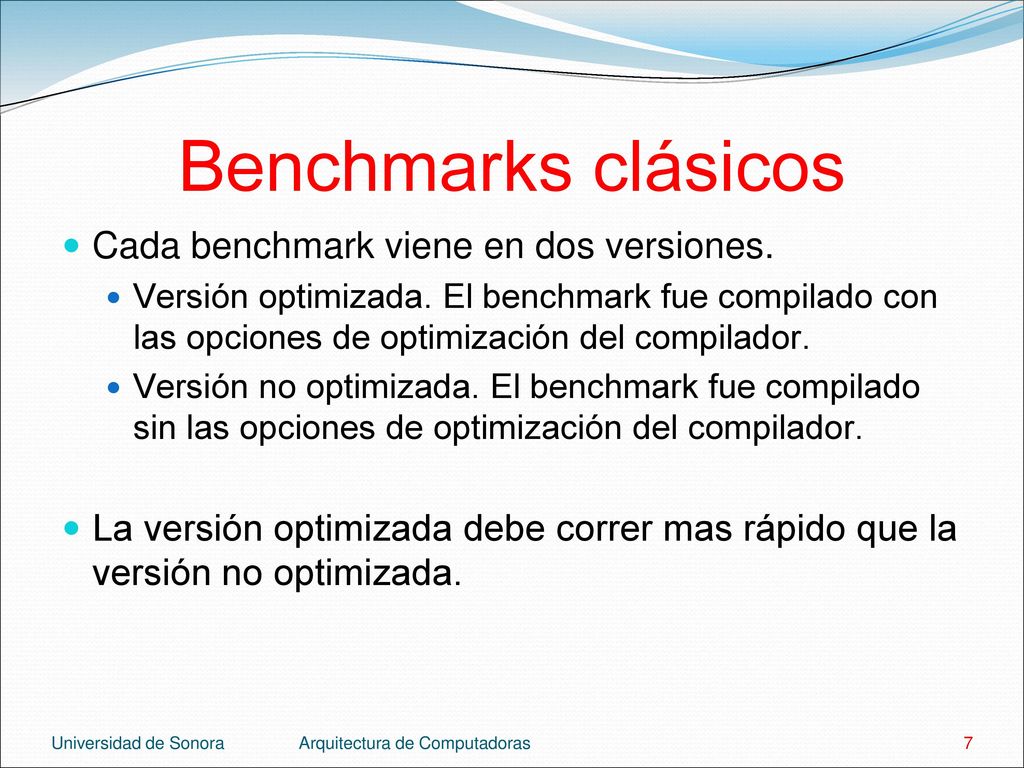

7 Benchmarks clásicos Cada benchmark viene en dos versiones.
Versión optimizada. El benchmark fue compilado con las opciones de optimización del compilador. Versión no optimizada. El benchmark fue compilado sin las opciones de optimización del compilador. La versión optimizada debe correr mas rápido que la versión no optimizada. Universidad de Sonora Arquitectura de Computadoras

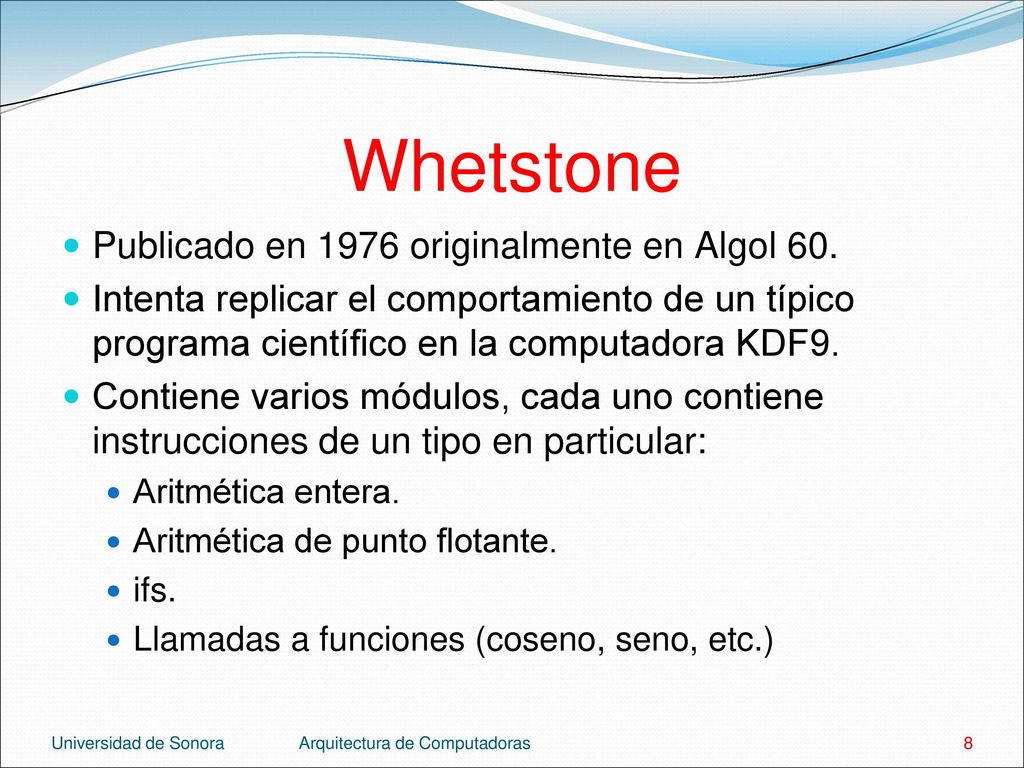

8 Whetstone Publicado en 1976 originalmente en Algol 60.
Intenta replicar el comportamiento de un típico programa científico en la computadora KDF9. Contiene varios módulos, cada uno contiene instrucciones de un tipo en particular: Aritmética entera. Aritmética de punto flotante. ifs. Llamadas a funciones (coseno, seno, etc.) Universidad de Sonora Arquitectura de Computadoras

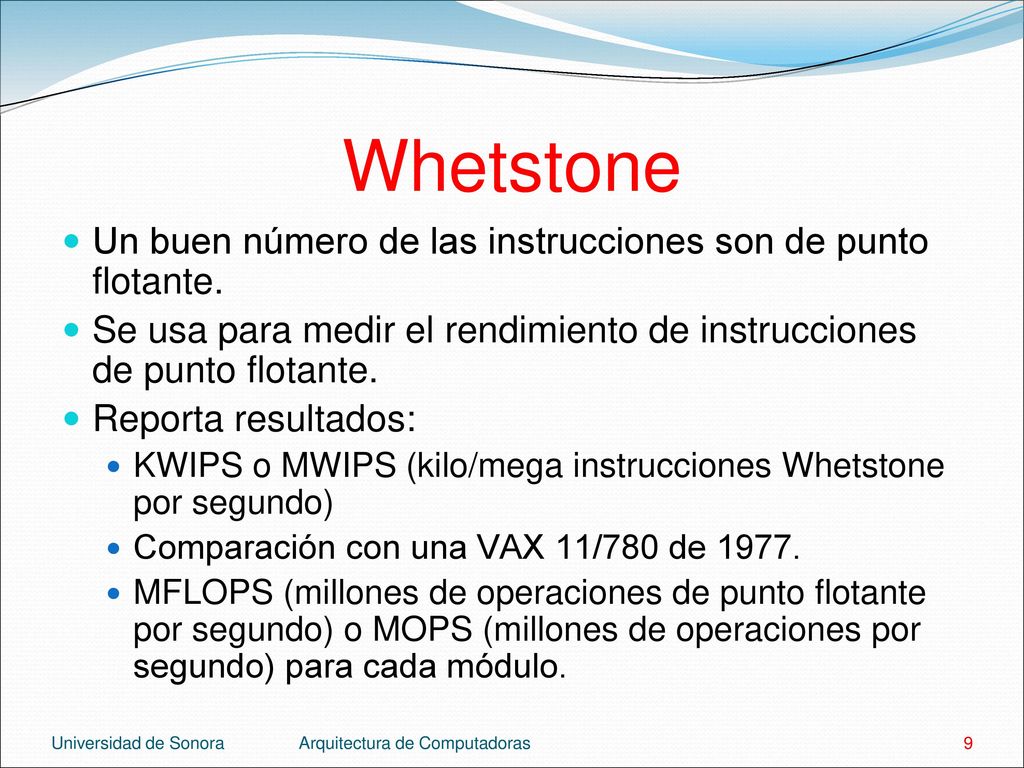

9 Whetstone Un buen número de las instrucciones son de punto flotante.
Se usa para medir el rendimiento de instrucciones de punto flotante. Reporta resultados: KWIPS o MWIPS (kilo/mega instrucciones Whetstone por segundo) Comparación con una VAX 11/780 de 1977. MFLOPS (millones de operaciones de punto flotante por segundo) o MOPS (millones de operaciones por segundo) para cada módulo. Universidad de Sonora Arquitectura de Computadoras

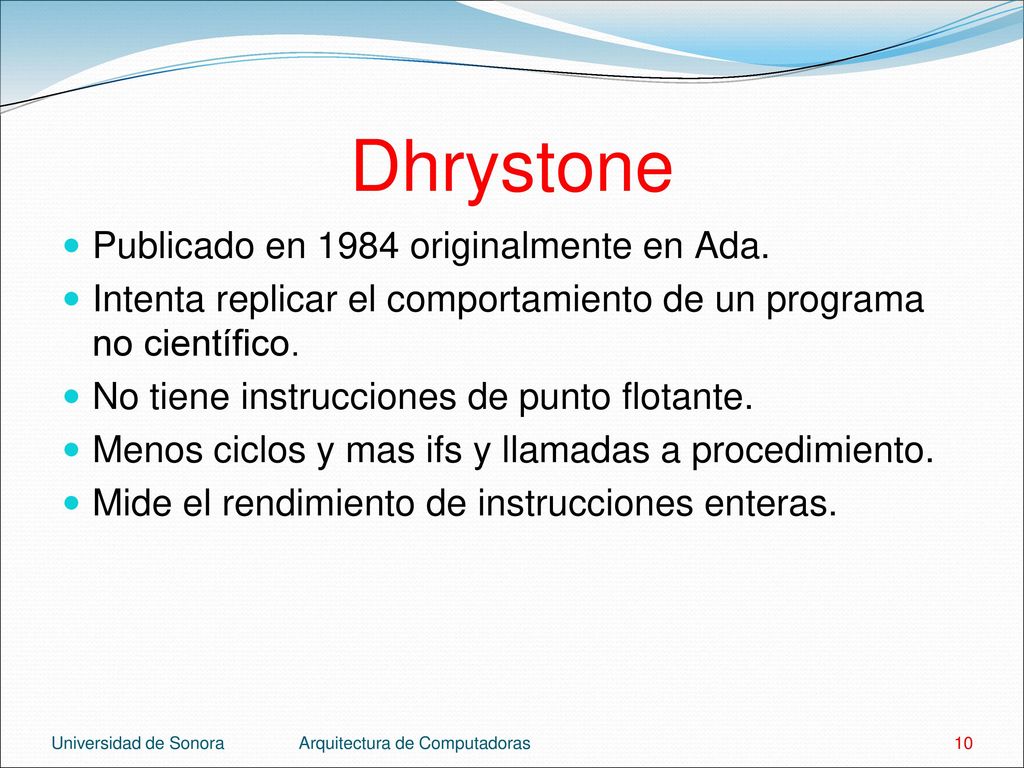

10 Dhrystone Publicado en 1984 originalmente en Ada.
Intenta replicar el comportamiento de un programa no científico. No tiene instrucciones de punto flotante. Menos ciclos y mas ifs y llamadas a procedimiento. Mide el rendimiento de instrucciones enteras. Universidad de Sonora Arquitectura de Computadoras

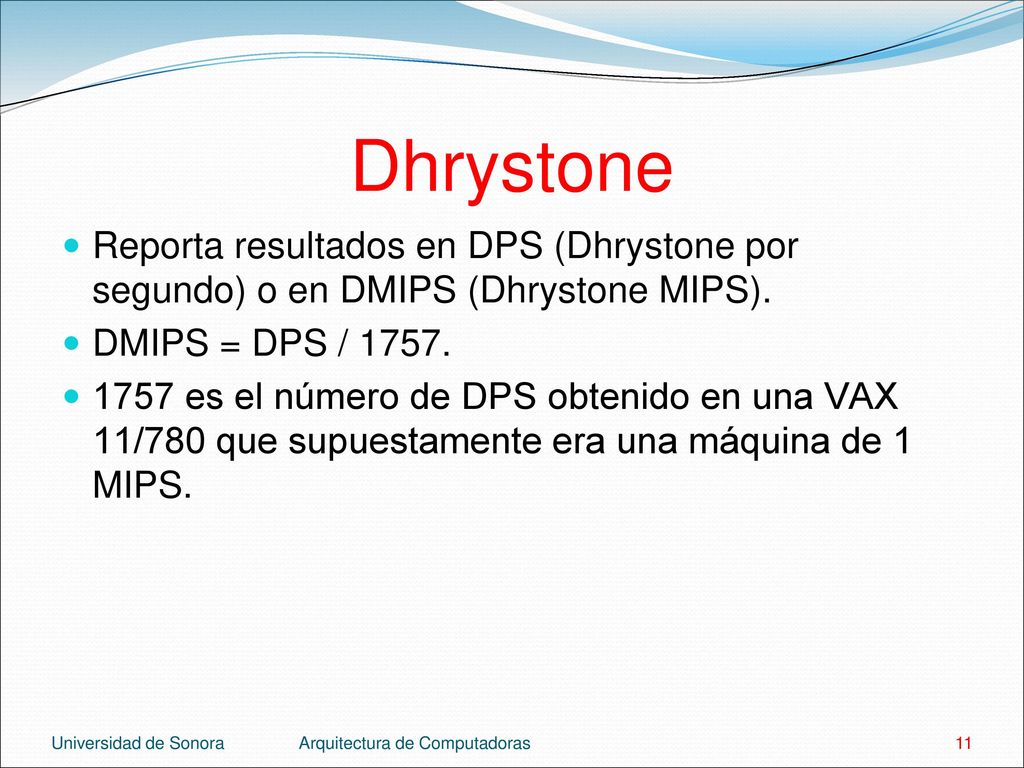

11 Dhrystone Reporta resultados en DPS (Dhrystone por segundo) o en DMIPS (Dhrystone MIPS). DMIPS = DPS / 1757. 1757 es el número de DPS obtenido en una VAX 11/780 que supuestamente era una máquina de 1 MIPS. Universidad de Sonora Arquitectura de Computadoras

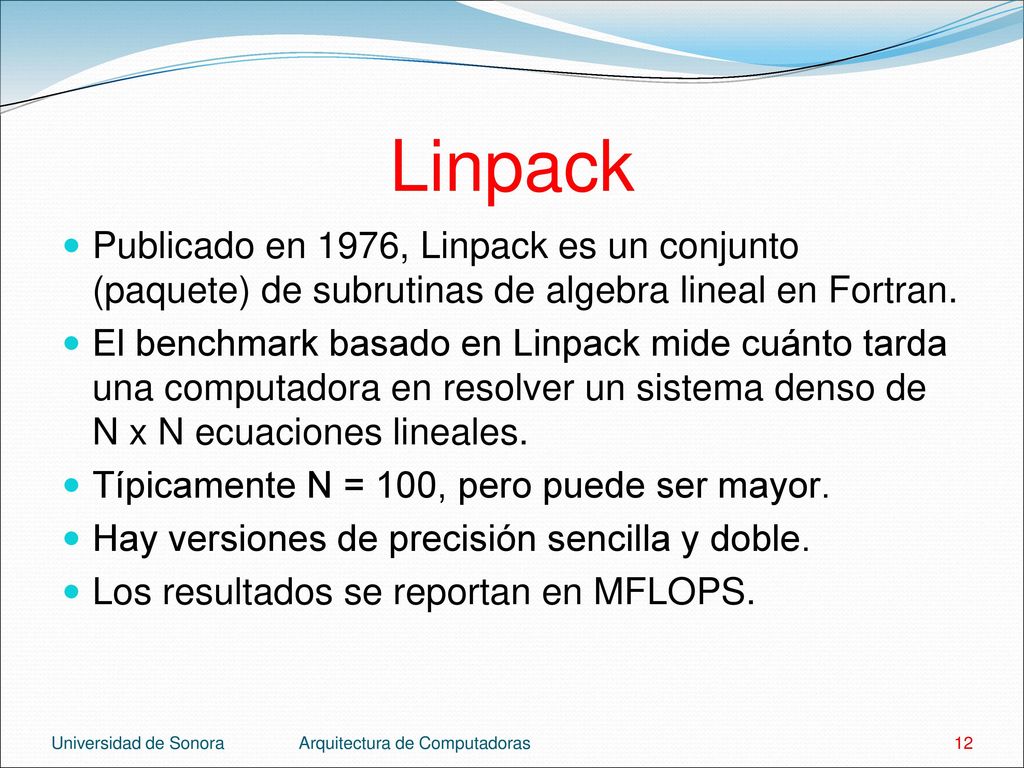

12 Linpack Publicado en 1976, Linpack es un conjunto (paquete) de subrutinas de algebra lineal en Fortran. El benchmark basado en Linpack mide cuánto tarda una computadora en resolver un sistema denso de N x N ecuaciones lineales. Típicamente N = 100, pero puede ser mayor. Hay versiones de precisión sencilla y doble. Los resultados se reportan en MFLOPS. Universidad de Sonora Arquitectura de Computadoras

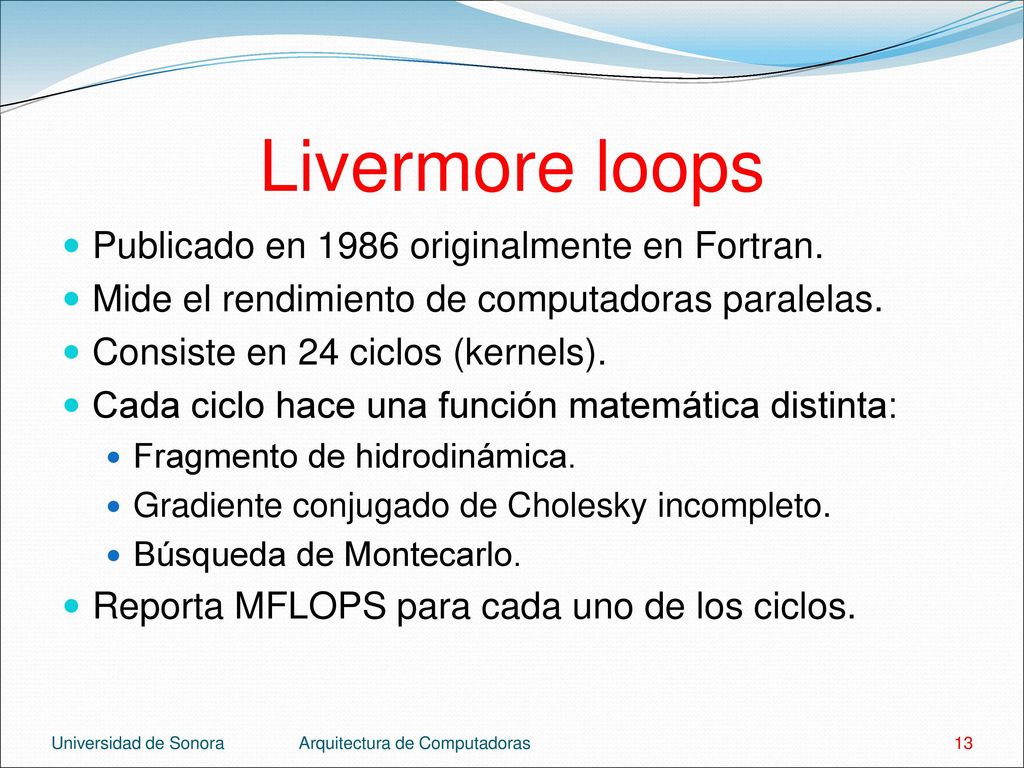

13 Livermore loops Publicado en 1986 originalmente en Fortran.
Mide el rendimiento de computadoras paralelas. Consiste en 24 ciclos (kernels). Cada ciclo hace una función matemática distinta: Fragmento de hidrodinámica. Gradiente conjugado de Cholesky incompleto. Búsqueda de Montecarlo. Reporta MFLOPS para cada uno de los ciclos. Universidad de Sonora Arquitectura de Computadoras

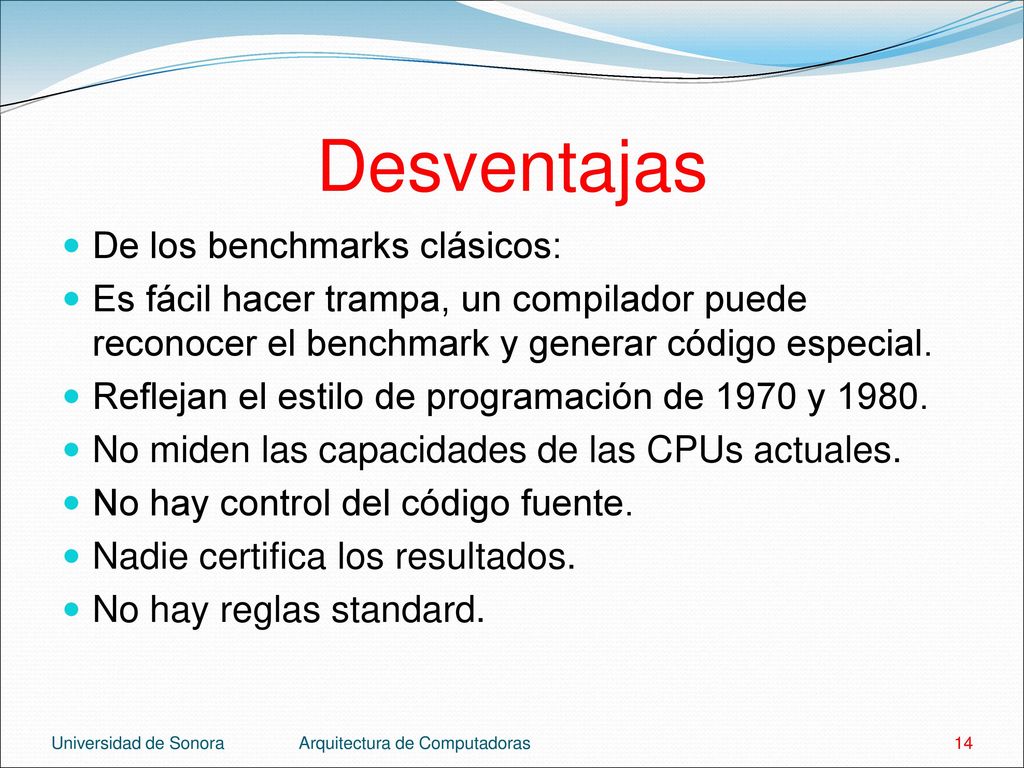

14 Desventajas De los benchmarks clásicos:
Es fácil hacer trampa, un compilador puede reconocer el benchmark y generar código especial. Reflejan el estilo de programación de 1970 y 1980. No miden las capacidades de las CPUs actuales. No hay control del código fuente. Nadie certifica los resultados. No hay reglas standard. Universidad de Sonora Arquitectura de Computadoras

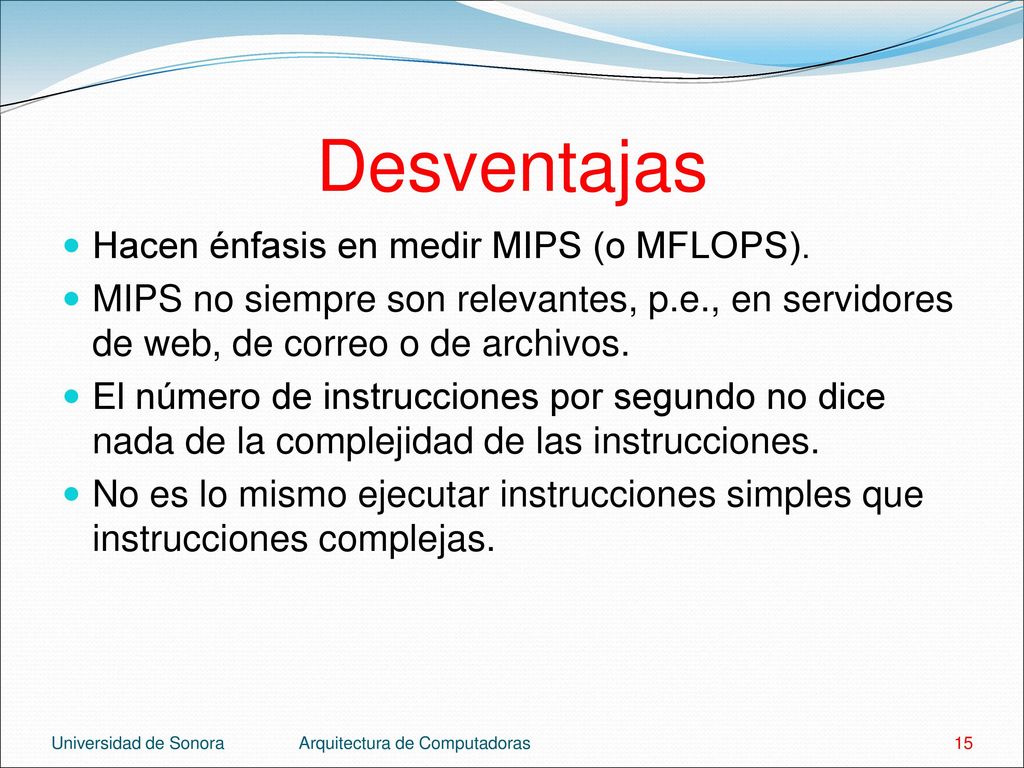

15 Desventajas Hacen énfasis en medir MIPS (o MFLOPS).
MIPS no siempre son relevantes, p.e., en servidores de web, de correo o de archivos. El número de instrucciones por segundo no dice nada de la complejidad de las instrucciones. No es lo mismo ejecutar instrucciones simples que instrucciones complejas. Universidad de Sonora Arquitectura de Computadoras

16 Desventajas Para calcular MIPS: Sustituyendo el tiempo de ejecución:
Un programa puede tener distinto CPI (por culpa del compilador) y no tener un solo MIPS. Universidad de Sonora Arquitectura de Computadoras

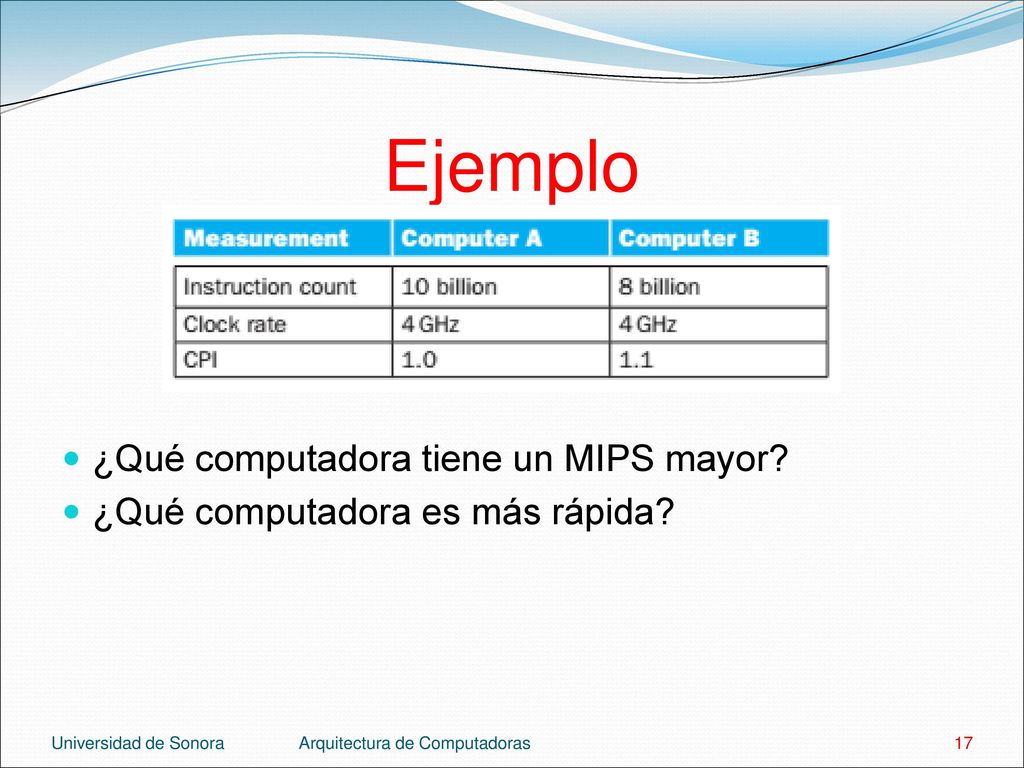

17 Ejemplo ¿Qué computadora tiene un MIPS mayor?
¿Qué computadora es más rápida? Universidad de Sonora Arquitectura de Computadoras

18 Ejemplo MIPS = (Velocidad reloj / CPI x 106) Computadora A
MIPS = 4 x 109 / (1.0 x 106) = 4 x 103 Computadora B MIPS = 4 x 109 / (1.1 x 106) = 3.6 x 103 Conclusión: A tiene MIPS mayor. Universidad de Sonora Arquitectura de Computadoras

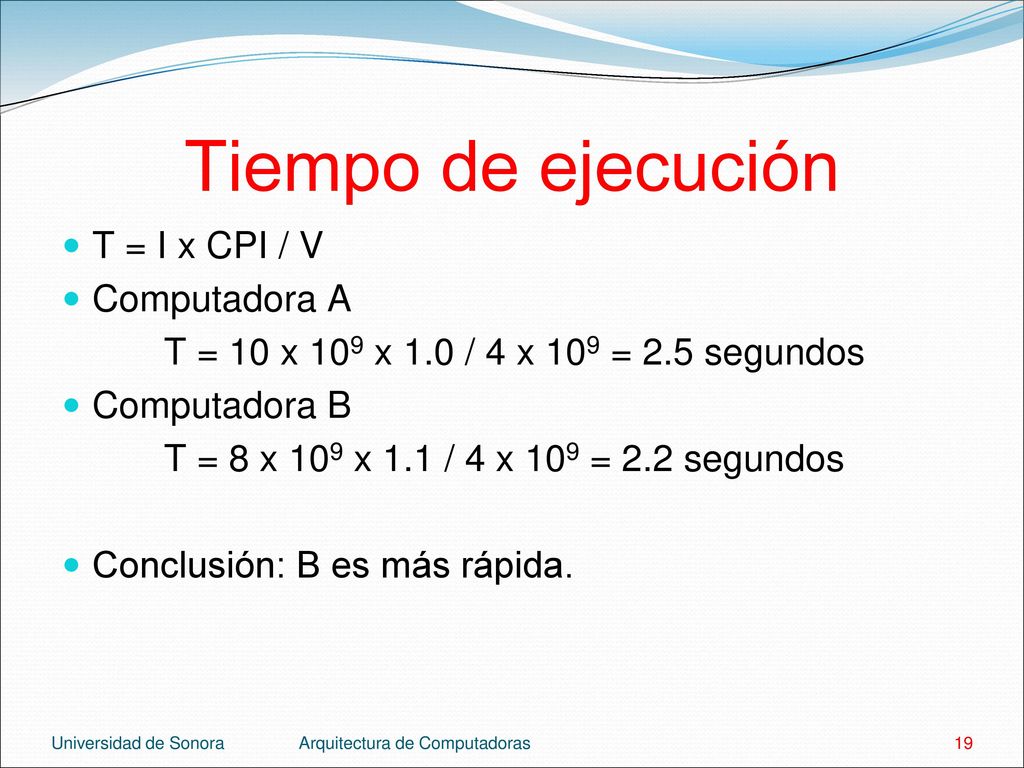

19 Tiempo de ejecución T = I x CPI / V Computadora A
T = 10 x 109 x 1.0 / 4 x 109 = 2.5 segundos Computadora B T = 8 x 109 x 1.1 / 4 x 109 = 2.2 segundos Conclusión: B es más rápida. Universidad de Sonora Arquitectura de Computadoras

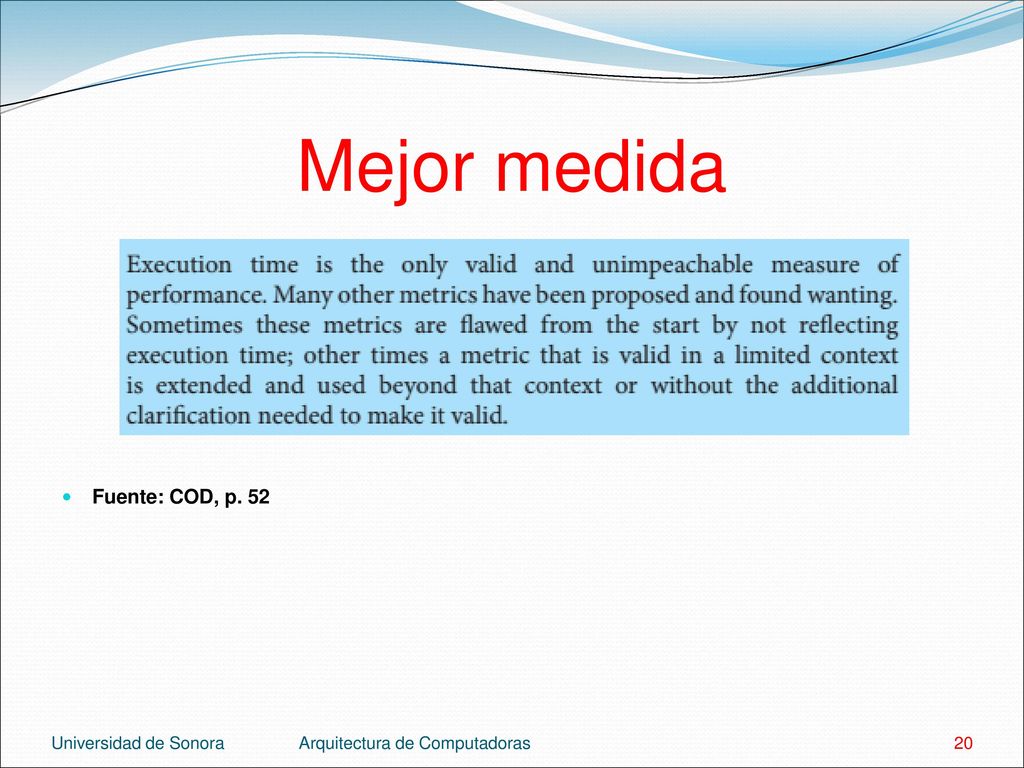

20 Mejor medida Fuente: COD, p. 52 Universidad de Sonora
Arquitectura de Computadoras

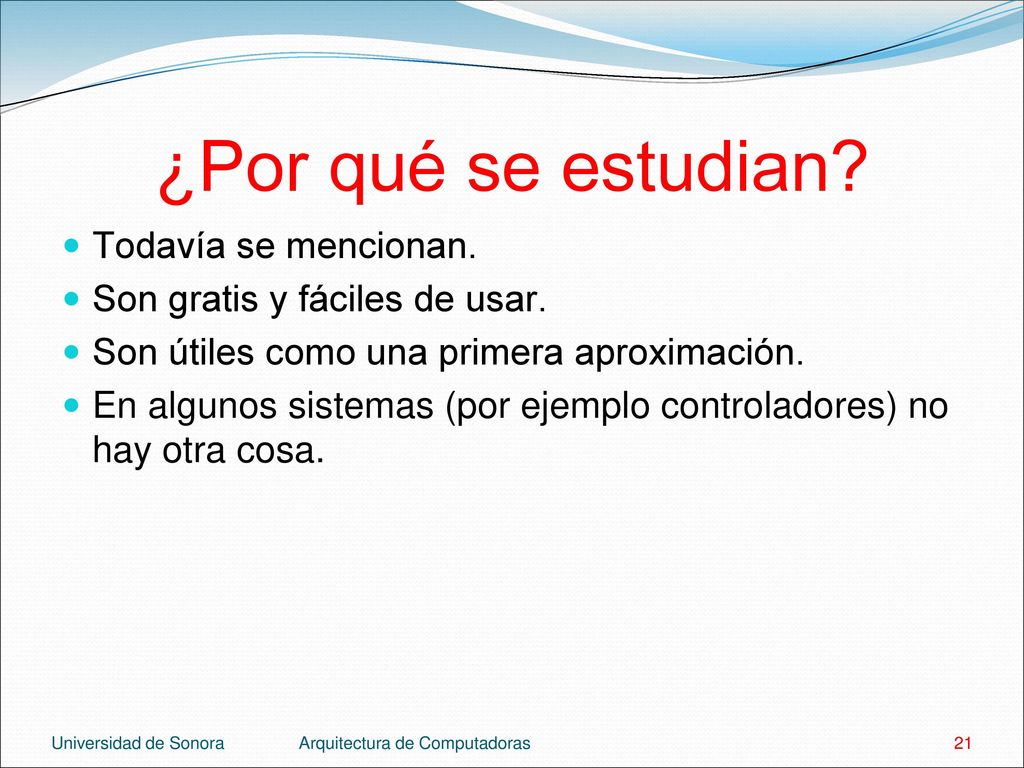

21 ¿Por qué se estudian? Todavía se mencionan.
Son gratis y fáciles de usar. Son útiles como una primera aproximación. En algunos sistemas (por ejemplo controladores) no hay otra cosa. Universidad de Sonora Arquitectura de Computadoras

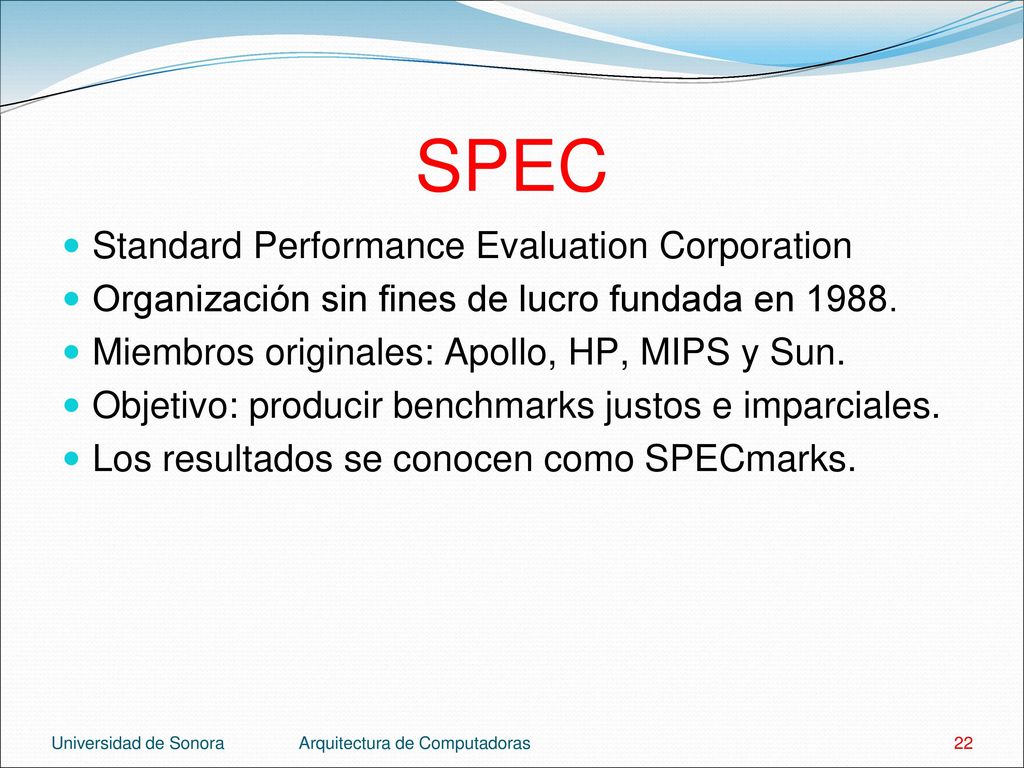

22 SPEC Standard Performance Evaluation Corporation
Organización sin fines de lucro fundada en 1988. Miembros originales: Apollo, HP, MIPS y Sun. Objetivo: producir benchmarks justos e imparciales. Los resultados se conocen como SPECmarks. Universidad de Sonora Arquitectura de Computadoras

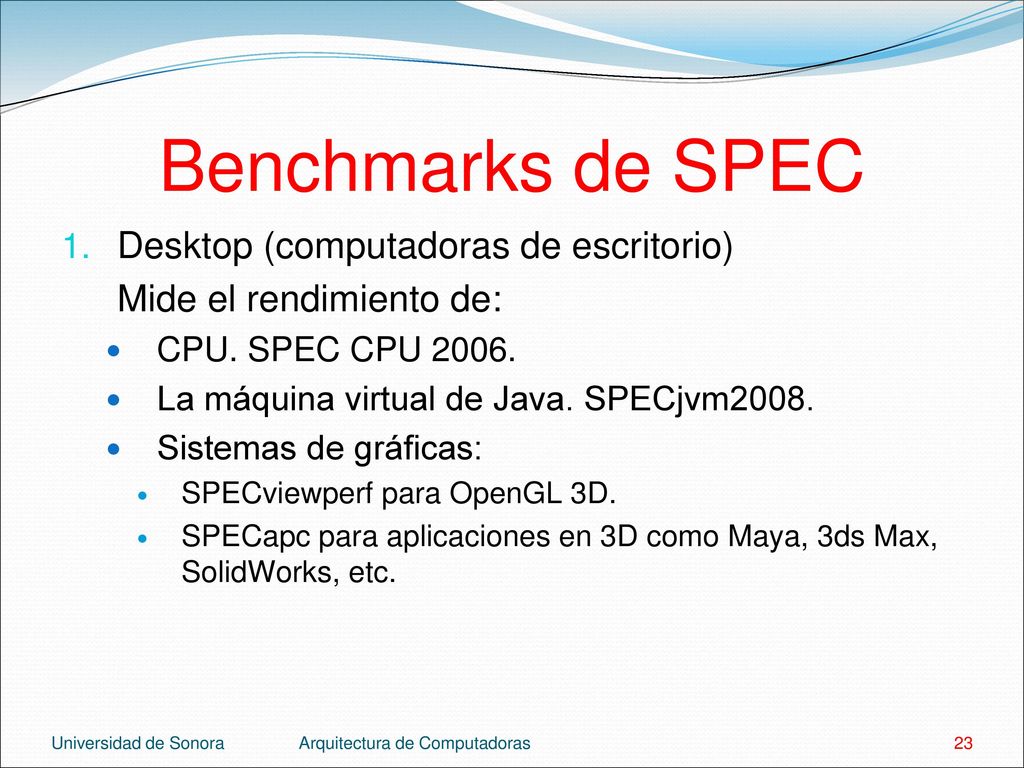

23 Benchmarks de SPEC Desktop (computadoras de escritorio)
Mide el rendimiento de: CPU. SPEC CPU 2006. La máquina virtual de Java. SPECjvm2008. Sistemas de gráficas: SPECviewperf para OpenGL 3D. SPECapc para aplicaciones en 3D como Maya, 3ds Max, SolidWorks, etc. Universidad de Sonora Arquitectura de Computadoras

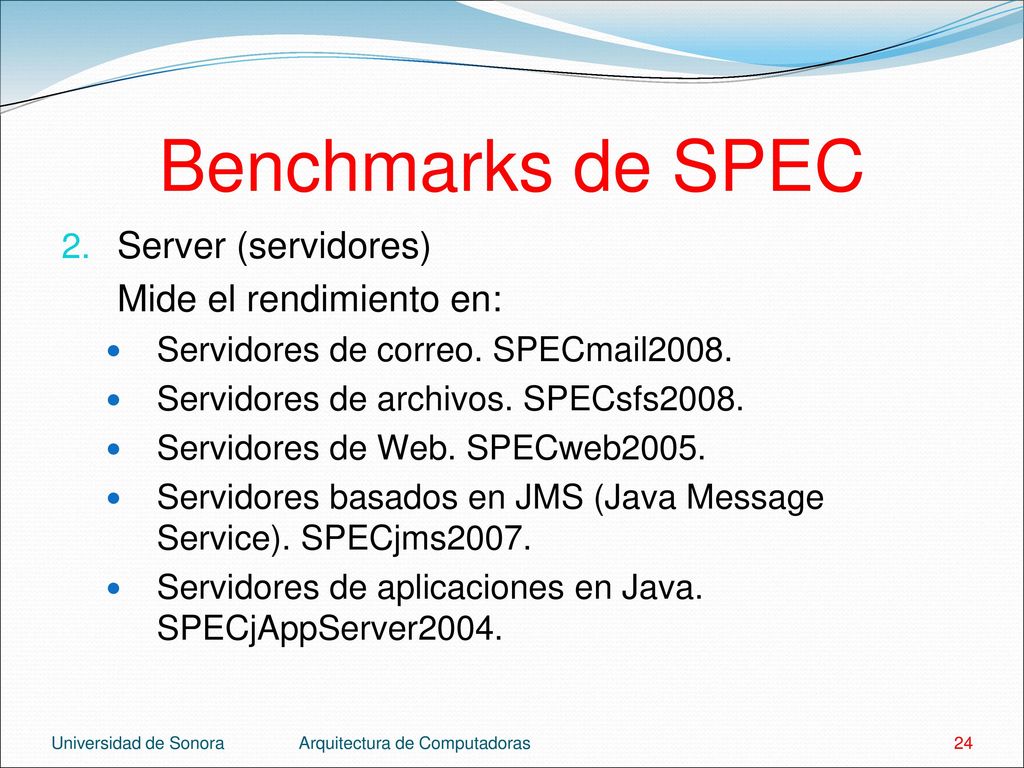

24 Benchmarks de SPEC Server (servidores) Mide el rendimiento en:
Servidores de correo. SPECmail2008. Servidores de archivos. SPECsfs2008. Servidores de Web. SPECweb2005. Servidores basados en JMS (Java Message Service). SPECjms2007. Servidores de aplicaciones en Java. SPECjAppServer2004. Universidad de Sonora Arquitectura de Computadoras

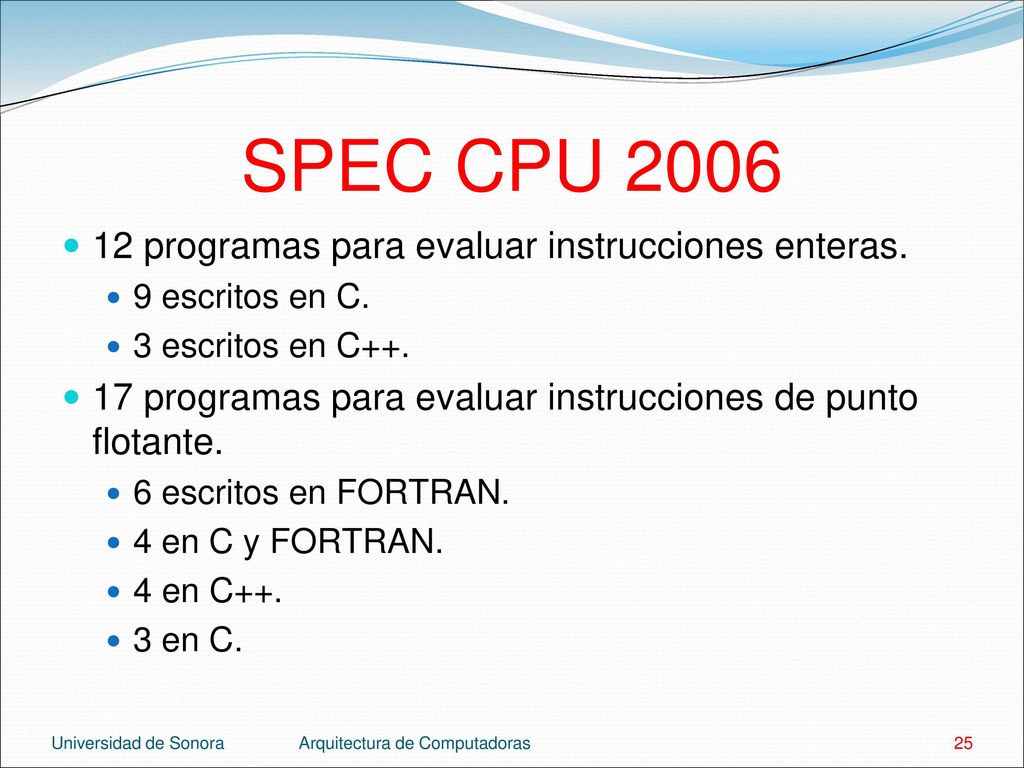

25 SPEC CPU 2006 12 programas para evaluar instrucciones enteras.
9 escritos en C. 3 escritos en C++. 17 programas para evaluar instrucciones de punto flotante. 6 escritos en FORTRAN. 4 en C y FORTRAN. 4 en C++. 3 en C. Universidad de Sonora Arquitectura de Computadoras

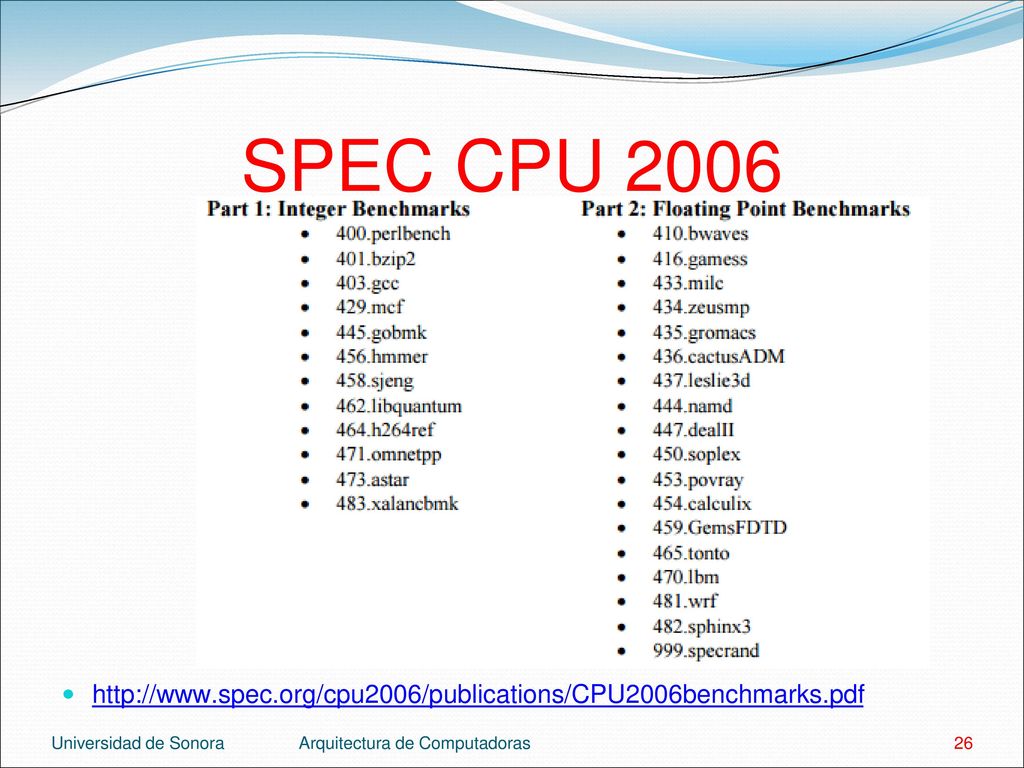

26 SPEC CPU 2006 Universidad de Sonora Arquitectura de Computadoras

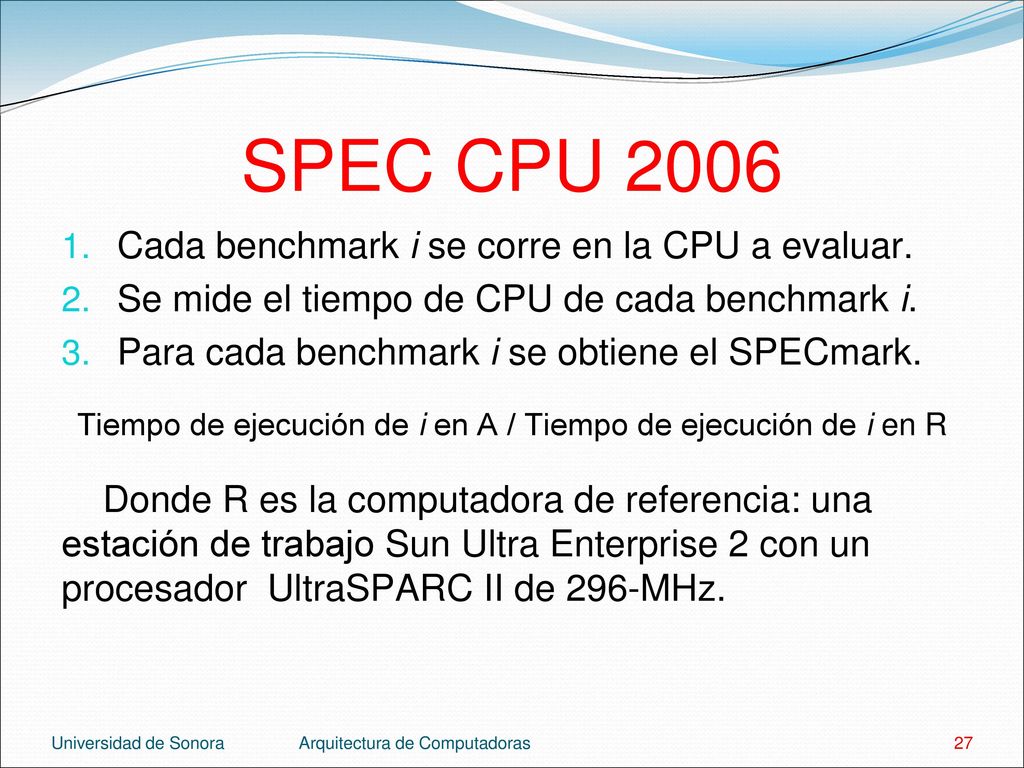

27 Tiempo de ejecución de i en A / Tiempo de ejecución de i en R
SPEC CPU 2006 Cada benchmark i se corre en la CPU a evaluar. Se mide el tiempo de CPU de cada benchmark i. Para cada benchmark i se obtiene el SPECmark. Tiempo de ejecución de i en A / Tiempo de ejecución de i en R Donde R es la computadora de referencia: una estación de trabajo Sun Ultra Enterprise 2 con un procesador UltraSPARC II de 296-MHz. Universidad de Sonora Arquitectura de Computadoras

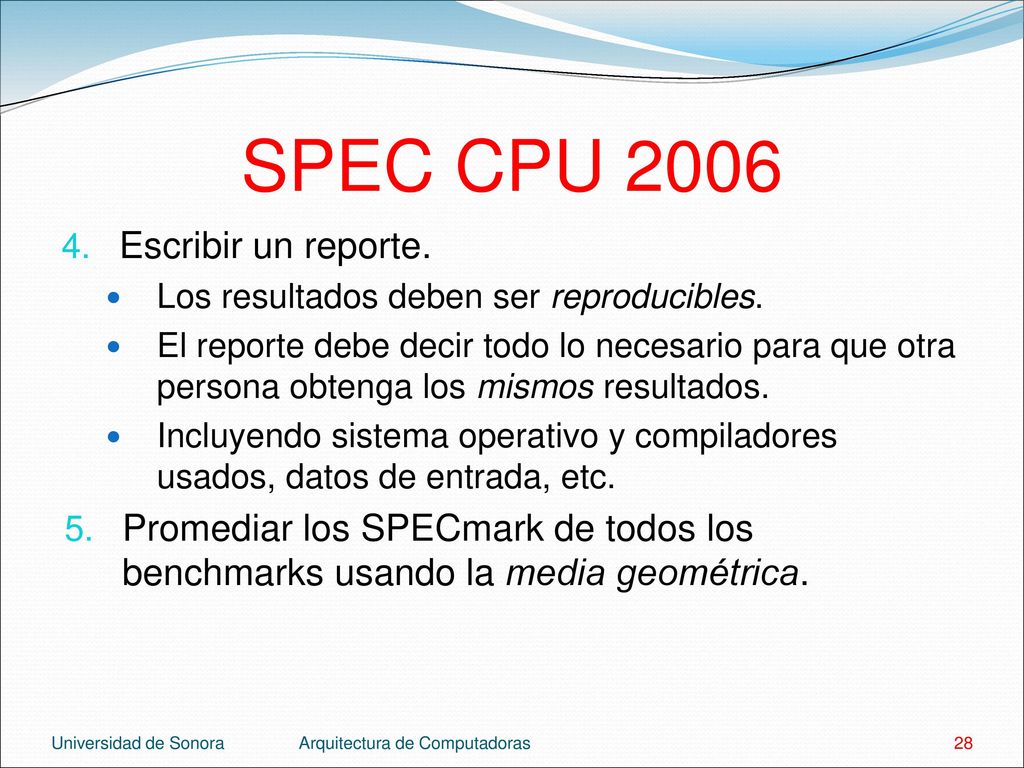

28 SPEC CPU 2006 Escribir un reporte.
Los resultados deben ser reproducibles. El reporte debe decir todo lo necesario para que otra persona obtenga los mismos resultados. Incluyendo sistema operativo y compiladores usados, datos de entrada, etc. Promediar los SPECmark de todos los benchmarks usando la media geométrica. Universidad de Sonora Arquitectura de Computadoras

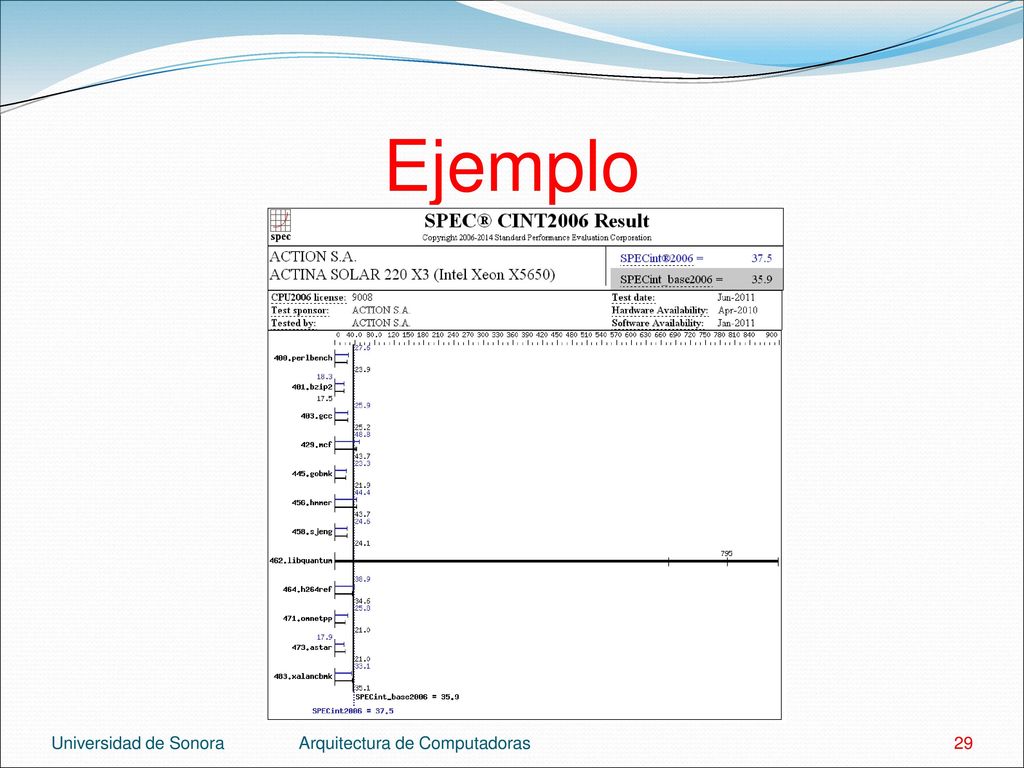

29 Ejemplo Universidad de Sonora Arquitectura de Computadoras

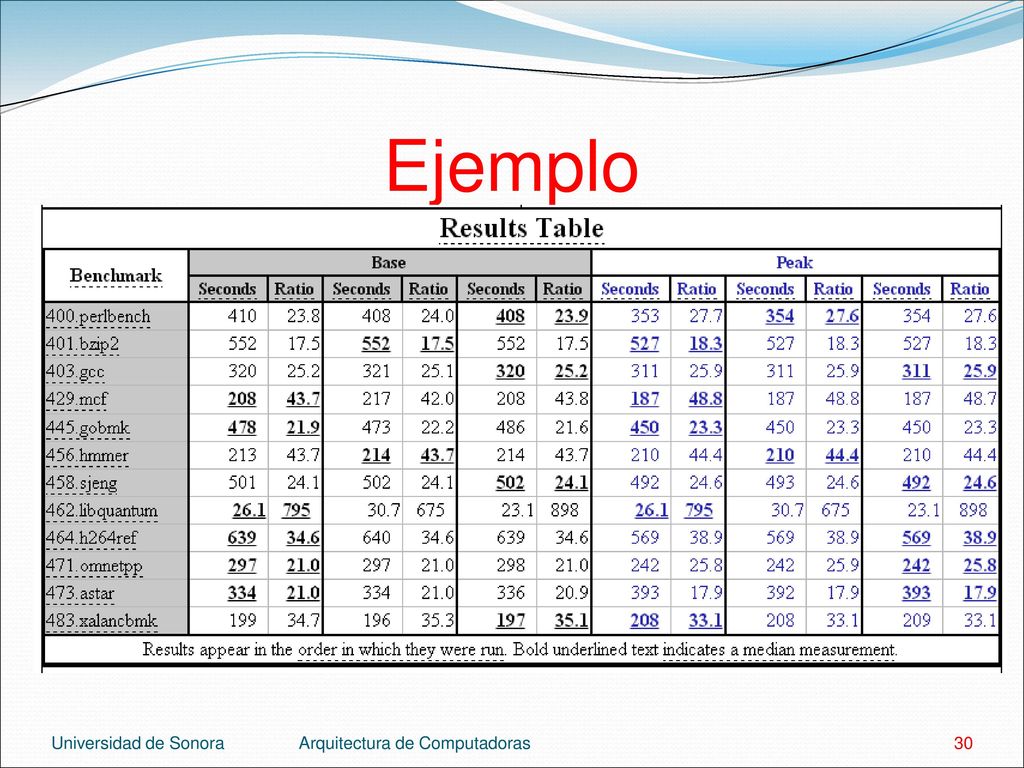

30 Ejemplo Universidad de Sonora Arquitectura de Computadoras

31 Ejemplo Universidad de Sonora Arquitectura de Computadoras

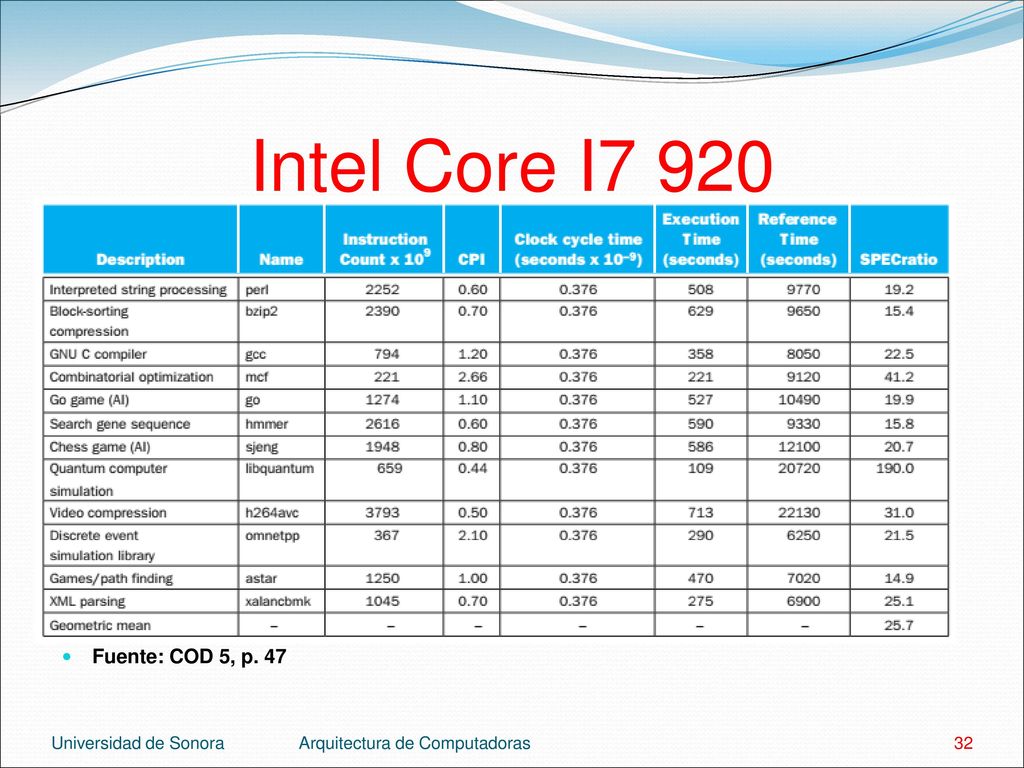

32 Intel Core I7 920 Fuente: COD 5, p. 47 Universidad de Sonora
Arquitectura de Computadoras

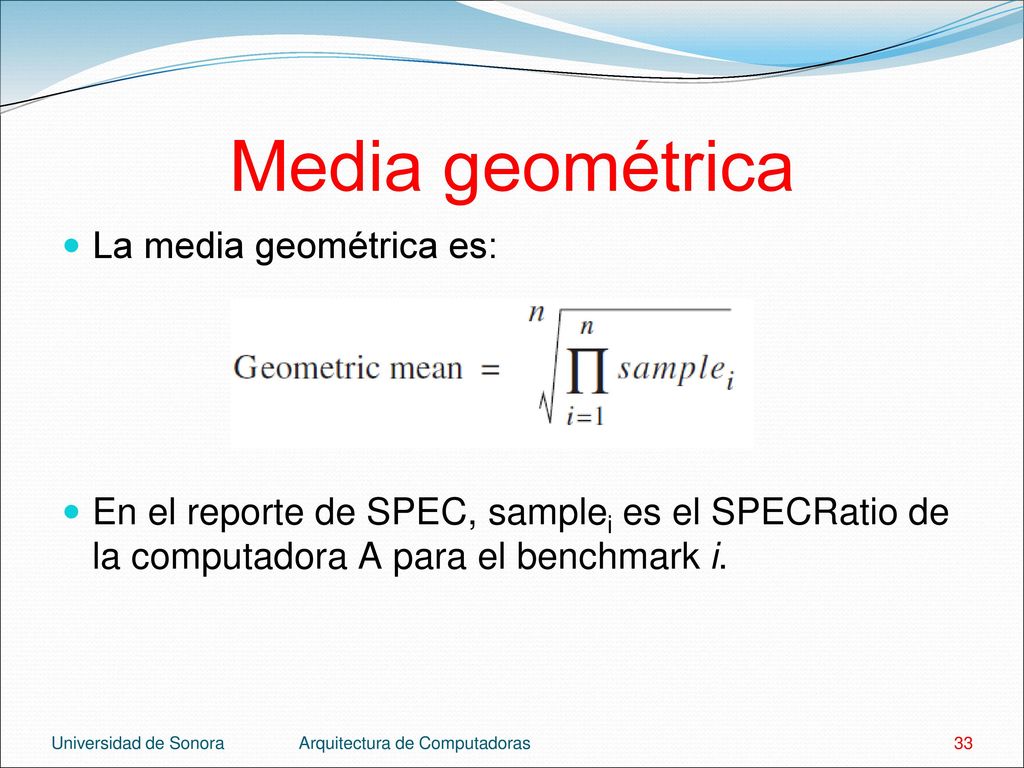

33 Media geométrica La media geométrica es:
En el reporte de SPEC, samplei es el SPECRatio de la computadora A para el benchmark i. Universidad de Sonora Arquitectura de Computadoras

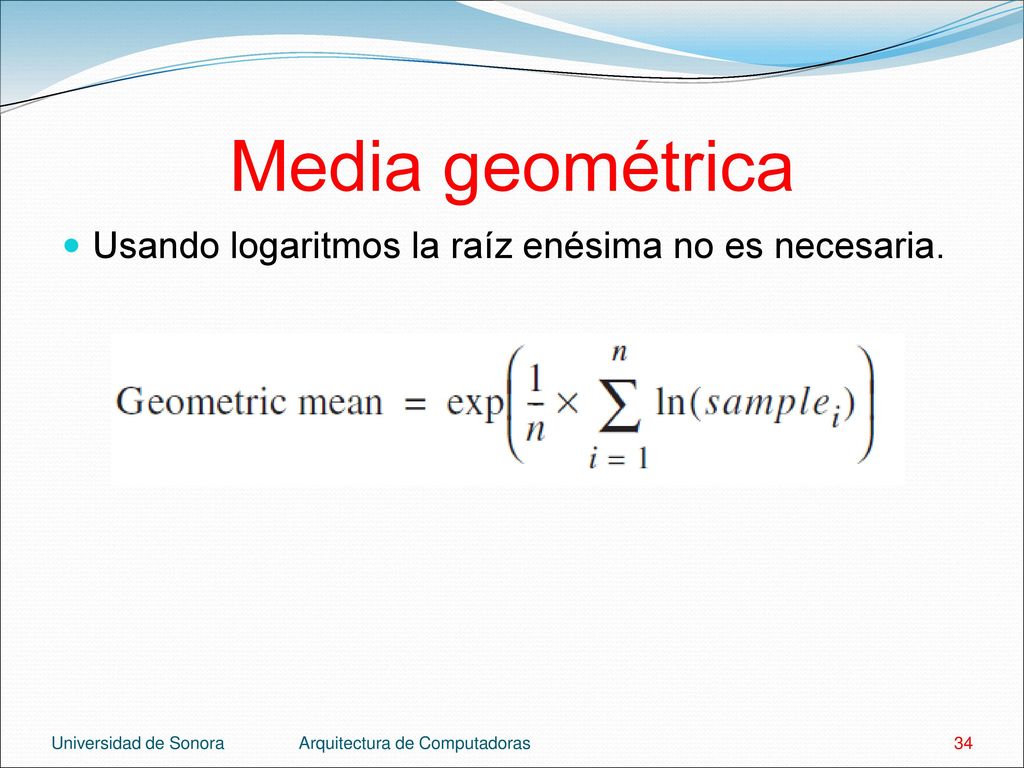

34 Media geométrica Usando logaritmos la raíz enésima no es necesaria.
Universidad de Sonora Arquitectura de Computadoras

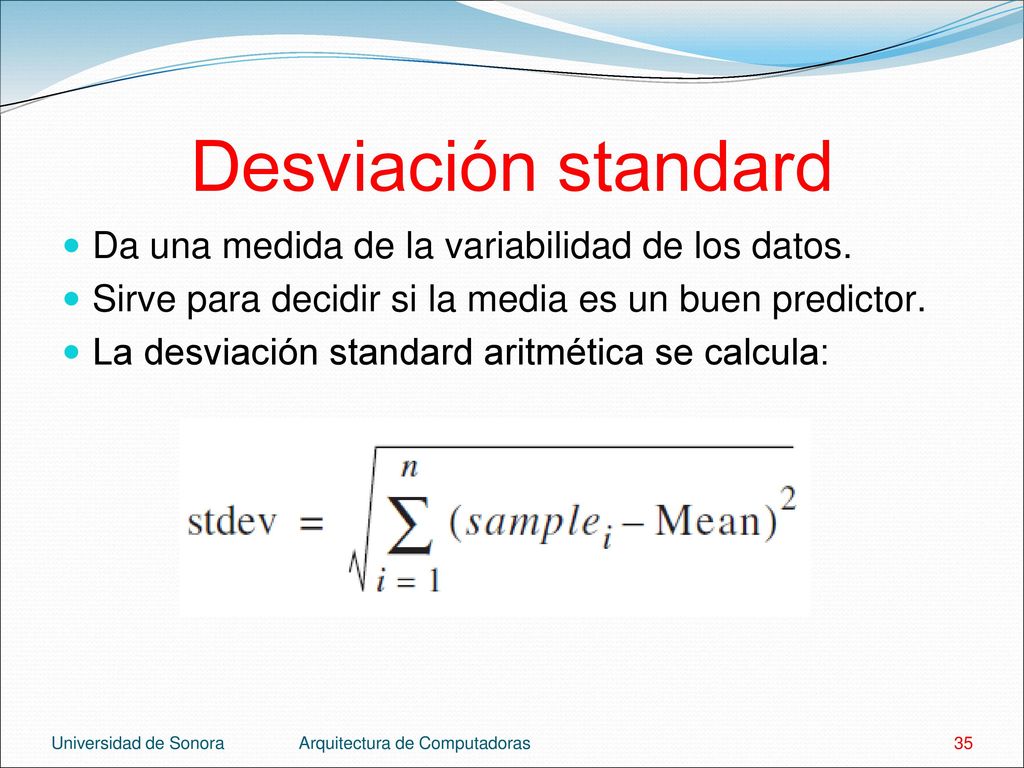

35 Desviación standard Da una medida de la variabilidad de los datos.
Sirve para decidir si la media es un buen predictor. La desviación standard aritmética se calcula: Universidad de Sonora Arquitectura de Computadoras

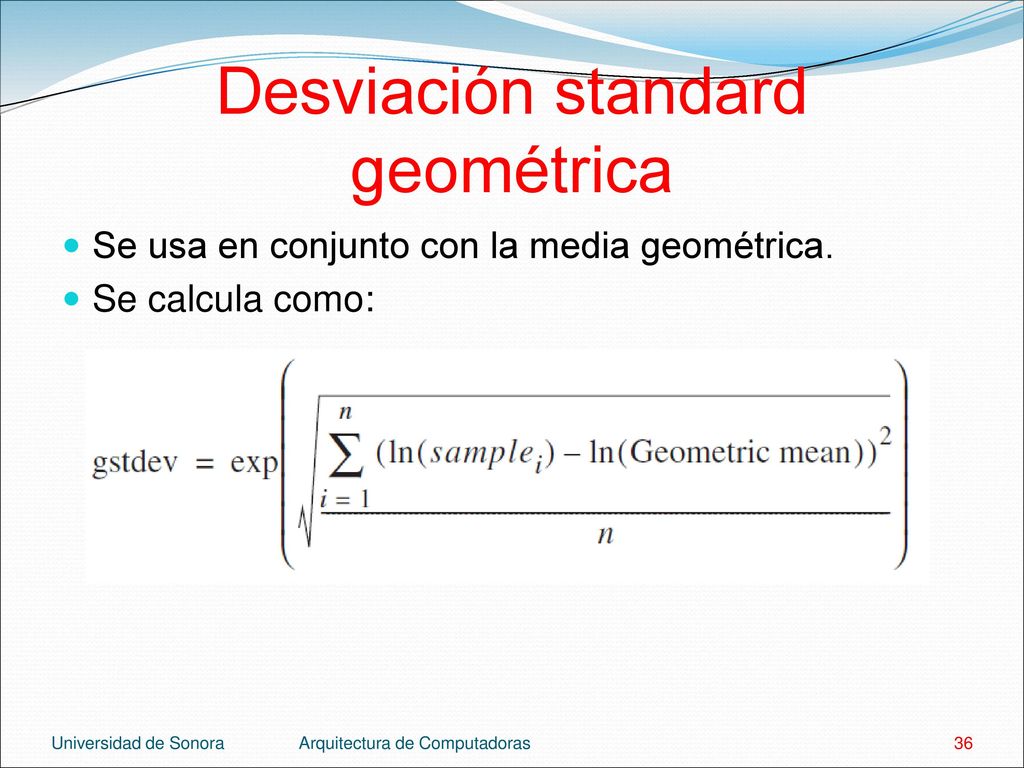

36 Desviación standard geométrica
Se usa en conjunto con la media geométrica. Se calcula como: Universidad de Sonora Arquitectura de Computadoras

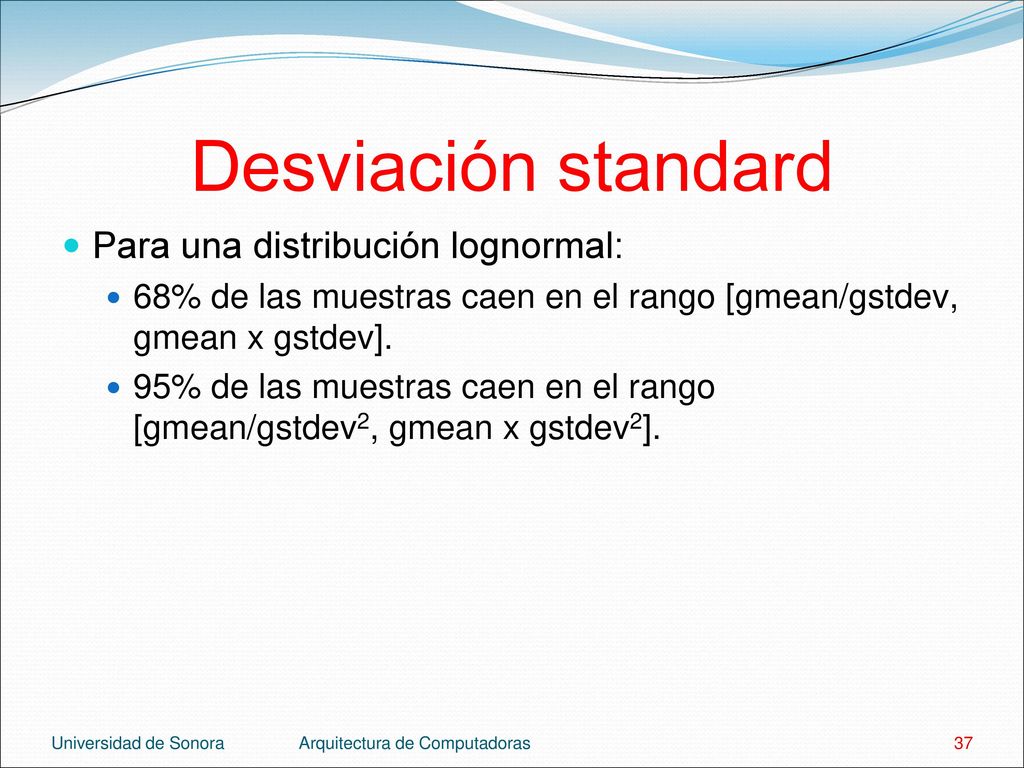

37 Desviación standard Para una distribución lognormal:
68% de las muestras caen en el rango [gmean/gstdev, gmean x gstdev]. 95% de las muestras caen en el rango [gmean/gstdev2, gmean x gstdev2]. Universidad de Sonora Arquitectura de Computadoras

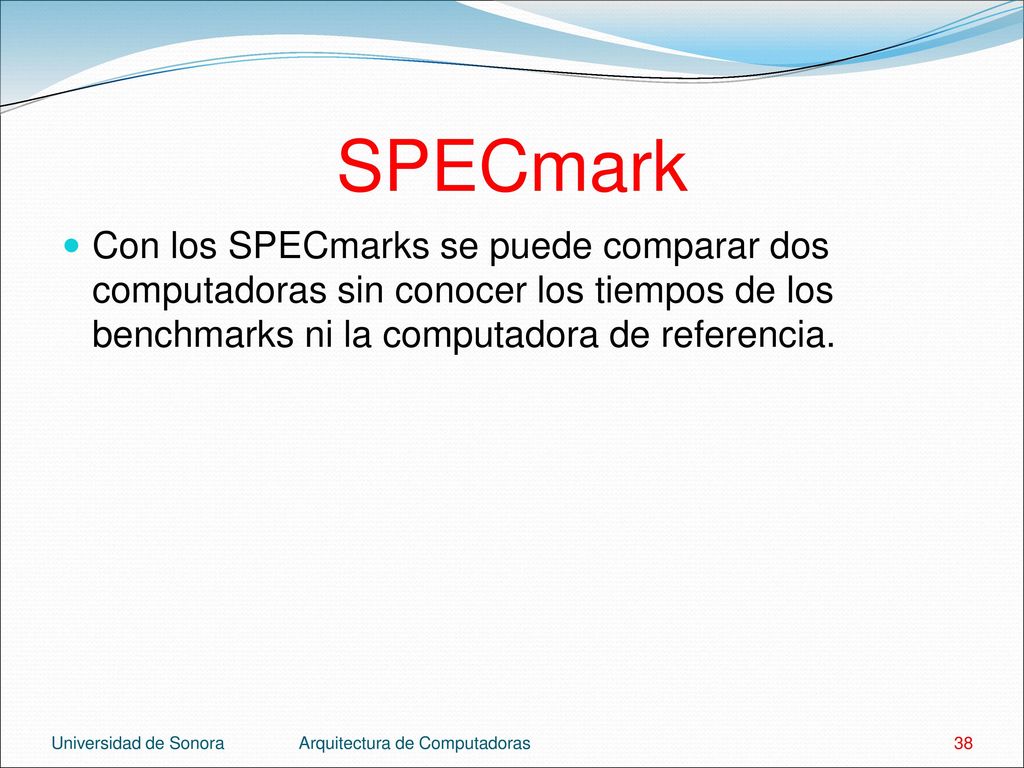

38 SPECmark Con los SPECmarks se puede comparar dos computadoras sin conocer los tiempos de los benchmarks ni la computadora de referencia. Universidad de Sonora Arquitectura de Computadoras

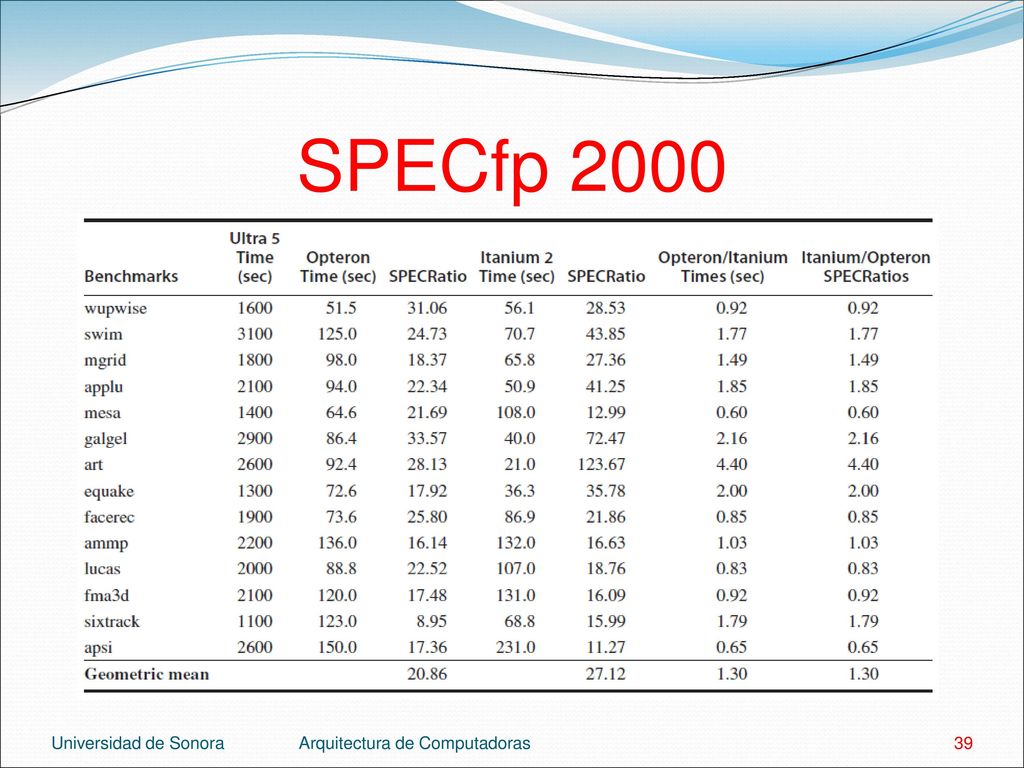

39 SPECfp 2000 Universidad de Sonora Arquitectura de Computadoras

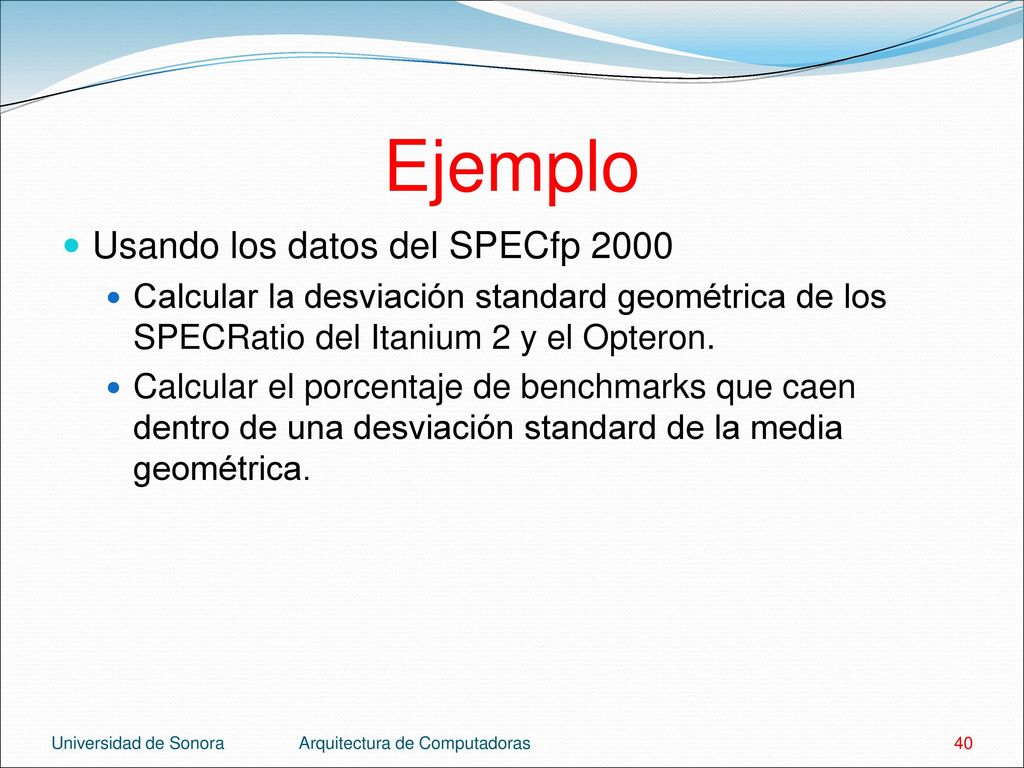

40 Ejemplo Usando los datos del SPECfp 2000
Calcular la desviación standard geométrica de los SPECRatio del Itanium 2 y el Opteron. Calcular el porcentaje de benchmarks que caen dentro de una desviación standard de la media geométrica. Universidad de Sonora Arquitectura de Computadoras

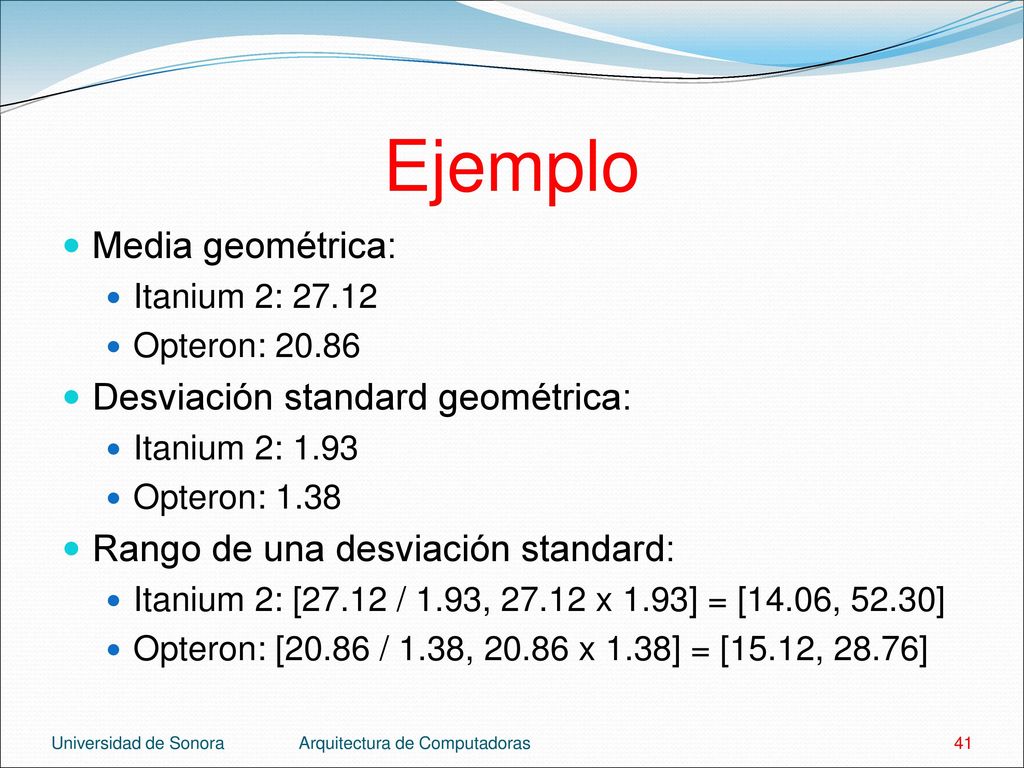

41 Ejemplo Media geométrica: Desviación standard geométrica:
Itanium 2: 27.12 Opteron: 20.86 Desviación standard geométrica: Itanium 2: 1.93 Opteron: 1.38 Rango de una desviación standard: Itanium 2: [27.12 / 1.93, x 1.93] = [14.06, 52.30] Opteron: [20.86 / 1.38, x 1.38] = [15.12, 28.76] Universidad de Sonora Arquitectura de Computadoras

42 Ejemplo Porcentaje de benchmarks dentro de una desviación standard de la media: Itanium 2: 10 / 14 = 71% Opteron: 11 / 14 = 78% Universidad de Sonora Arquitectura de Computadoras
