PRESENTACIÓN TRABAJO FIN DE GRADO:

Presentación del tema: "PRESENTACIÓN TRABAJO FIN DE GRADO:"— Transcripción de la presentación:

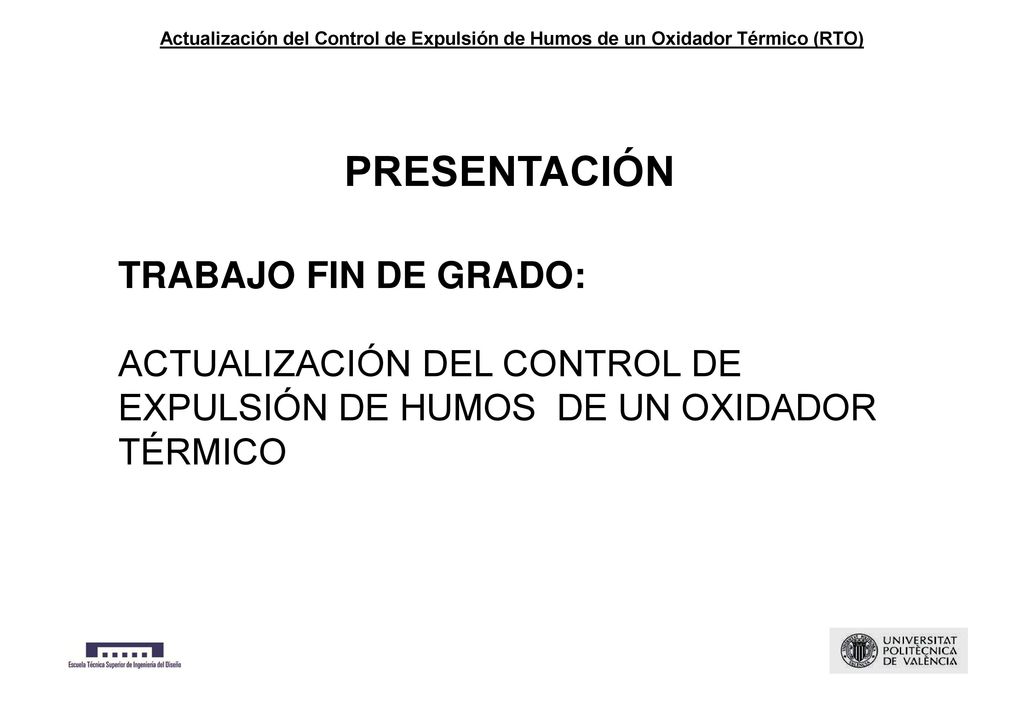

1 PRESENTACIÓN TRABAJO FIN DE GRADO:
Actualización del Control de Expulsión de Humos de un Oxidador Térmico (RTO) PRESENTACIÓN TRABAJO FIN DE GRADO: ACTUALIZACIÓN DEL CONTROL DE EXPULSIÓN DE HUMOS DE UN OXIDADOR TÉRMICO

2 Actualización del Control de Expulsión de Humos de un Oxidador Térmico (RTO)

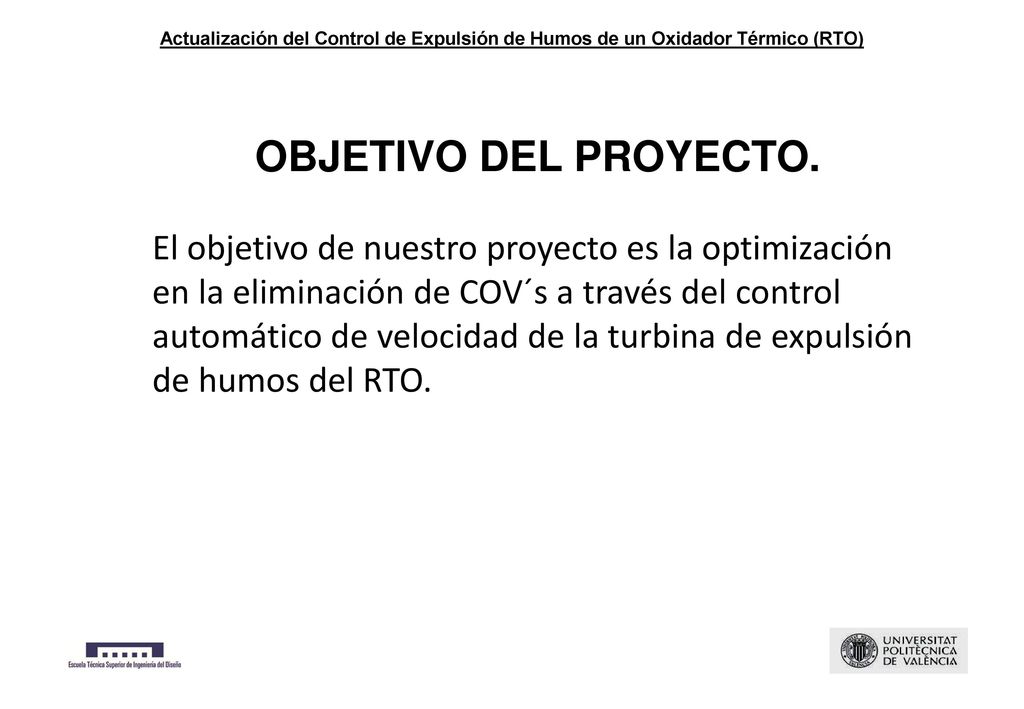

OBJETIVO DEL PROYECTO. El objetivo de nuestro proyecto es la optimización en la eliminación de COV´s a través del control automático de velocidad de la turbina de expulsión de humos del RTO.

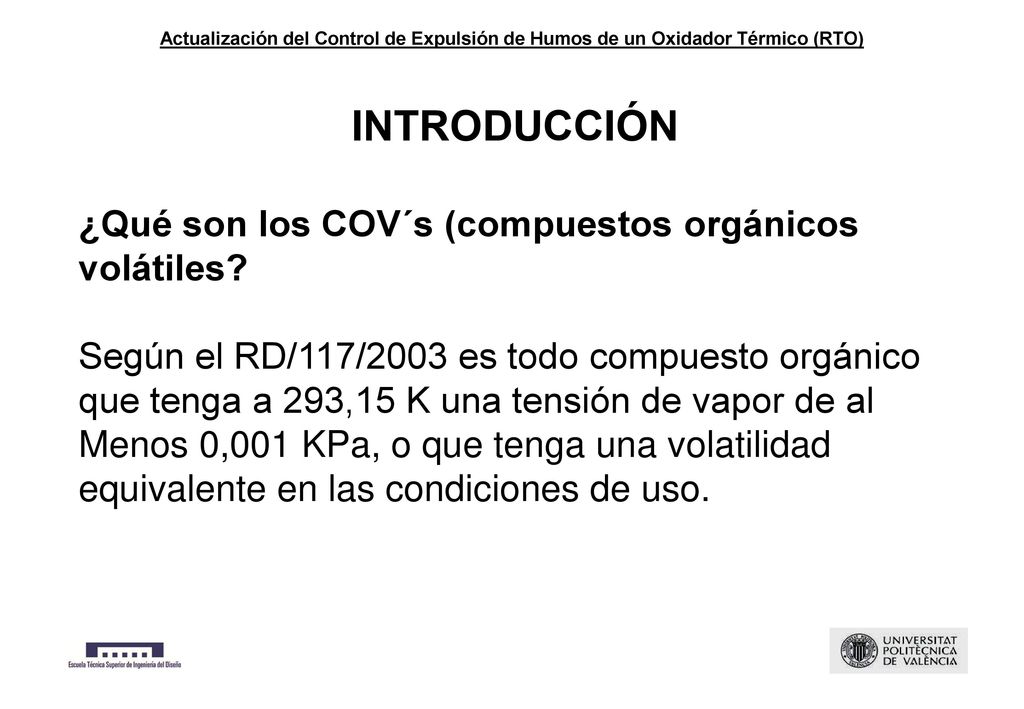

3 INTRODUCCIÓN ¿Qué son los COV´s (compuestos orgánicos volátiles?
Actualización del Control de Expulsión de Humos de un Oxidador Térmico (RTO) INTRODUCCIÓN ¿Qué son los COV´s (compuestos orgánicos volátiles? Según el RD/117/2003 es todo compuesto orgánico que tenga a 293,15 K una tensión de vapor de al Menos 0,001 KPa, o que tenga una volatilidad equivalente en las condiciones de uso.

4 Actualización del Control de Expulsión de Humos de un Oxidador Térmico (RTO)

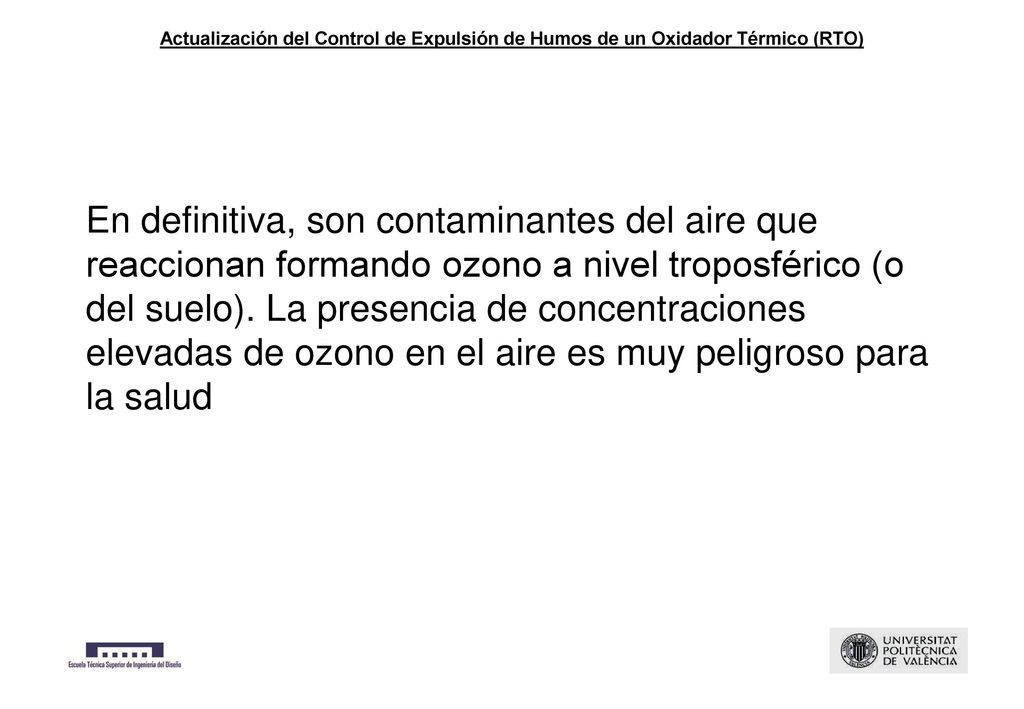

En definitiva, son contaminantes del aire que reaccionan formando ozono a nivel troposférico (o del suelo). La presencia de concentraciones elevadas de ozono en el aire es muy peligroso para la salud

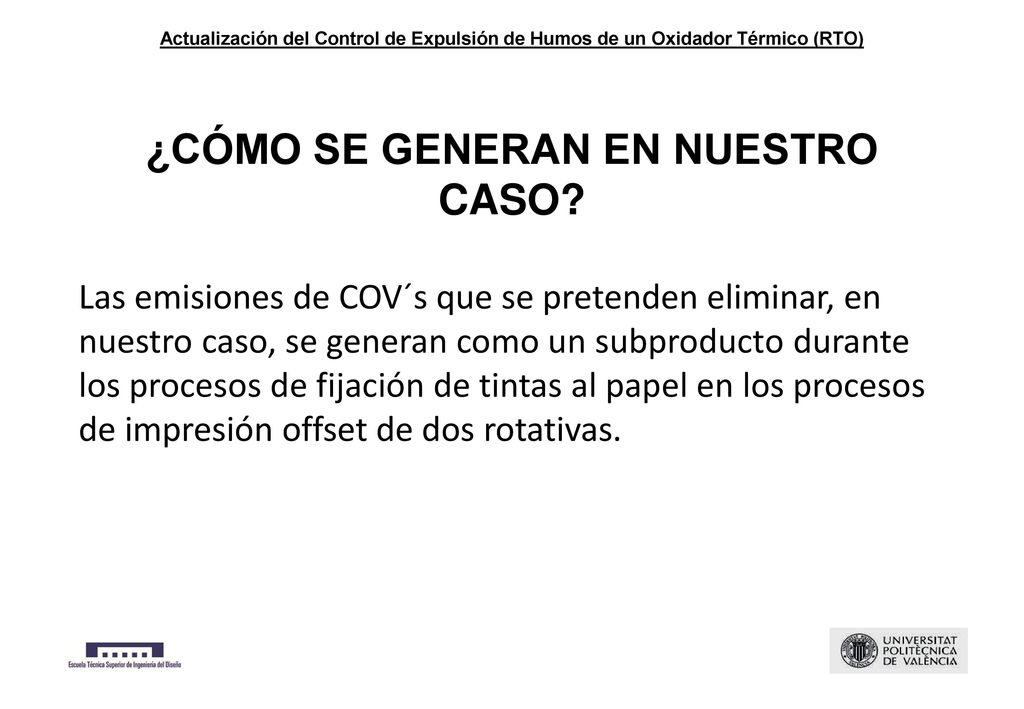

5 ¿CÓMO SE GENERAN EN NUESTRO CASO?
Actualización del Control de Expulsión de Humos de un Oxidador Térmico (RTO) ¿CÓMO SE GENERAN EN NUESTRO CASO? Las emisiones de COV´s que se pretenden eliminar, en nuestro caso, se generan como un subproducto durante los procesos de fijación de tintas al papel en los procesos de impresión offset de dos rotativas.

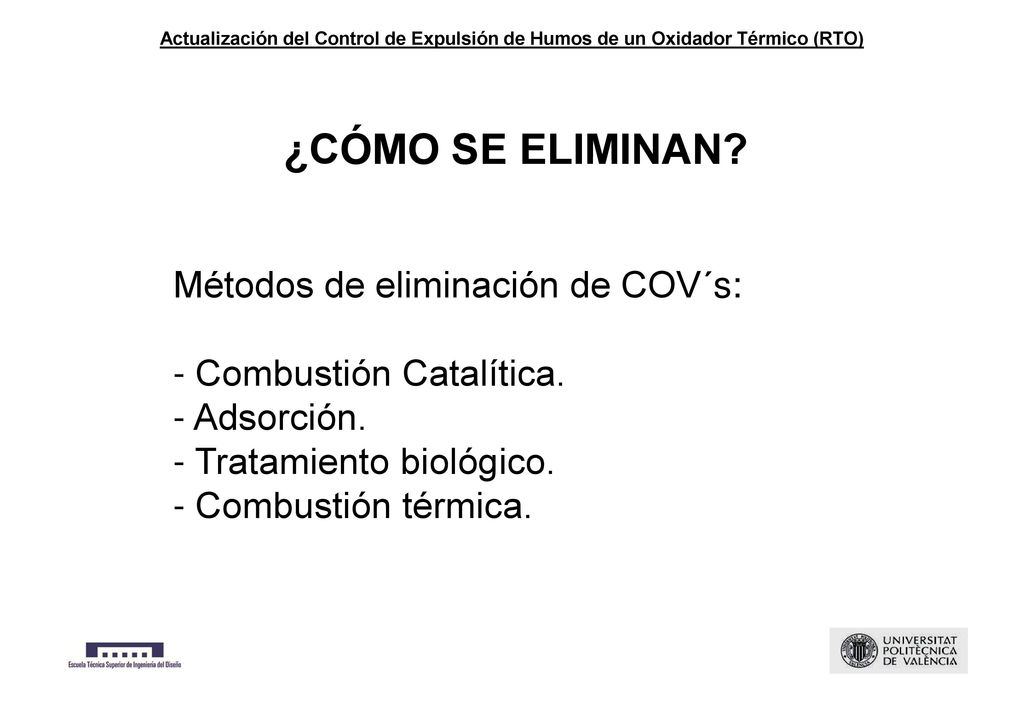

6 ¿CÓMO SE ELIMINAN? Métodos de eliminación de COV´s:
Actualización del Control de Expulsión de Humos de un Oxidador Térmico (RTO) ¿CÓMO SE ELIMINAN? Métodos de eliminación de COV´s: - Combustión Catalítica. - Adsorción. - Tratamiento biológico. - Combustión térmica.

7 Partes constructivas: - Turbina de expulsión de humos.

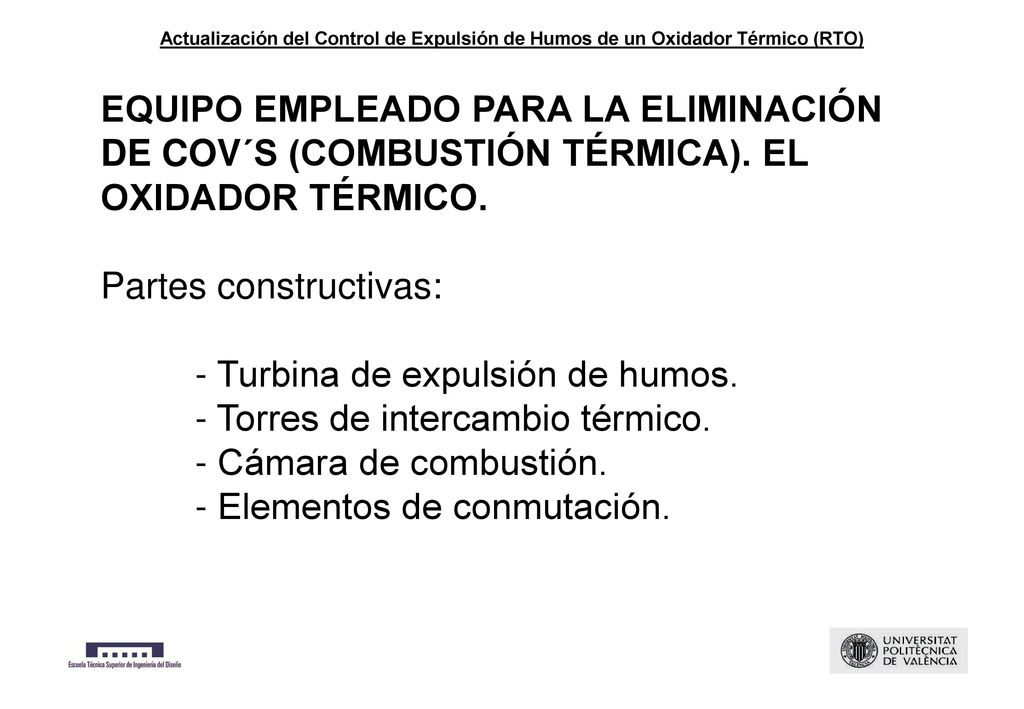

Actualización del Control de Expulsión de Humos de un Oxidador Térmico (RTO) EQUIPO EMPLEADO PARA LA ELIMINACIÓN DE COV´S (COMBUSTIÓN TÉRMICA). EL OXIDADOR TÉRMICO. Partes constructivas: - Turbina de expulsión de humos. - Torres de intercambio térmico. - Cámara de combustión. - Elementos de conmutación.

8 Actualización del Control de Expulsión de Humos de un Oxidador Térmico (RTO)

9 Actualización del Control de Expulsión de Humos de un Oxidador Térmico (RTO)

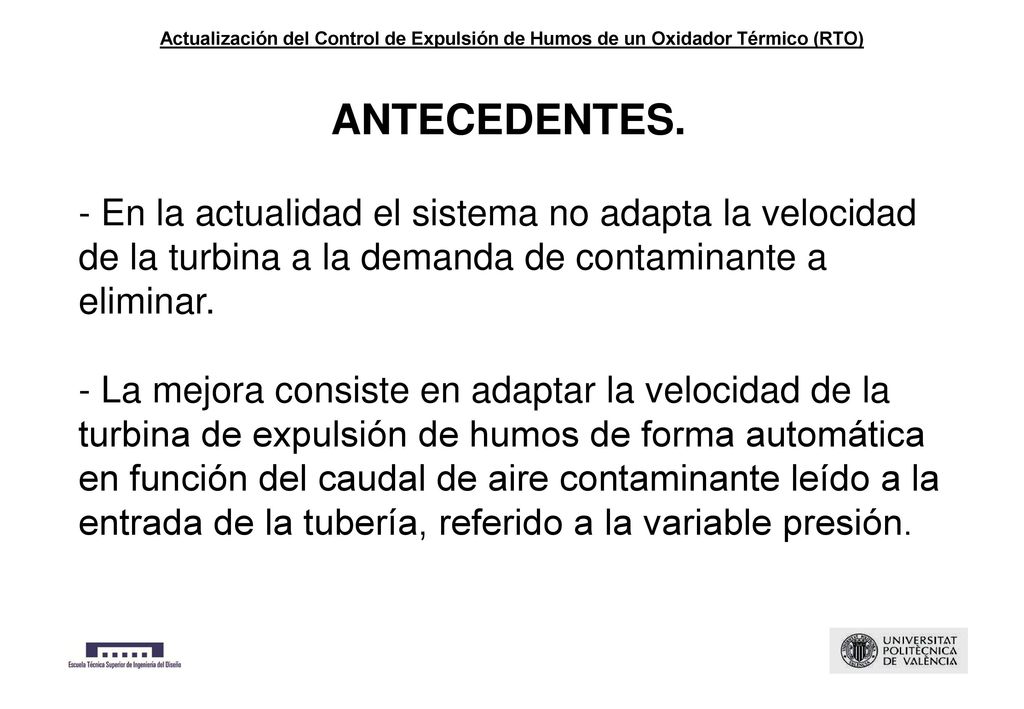

ANTECEDENTES. - En la actualidad el sistema no adapta la velocidad de la turbina a la demanda de contaminante a eliminar. - La mejora consiste en adaptar la velocidad de la turbina de expulsión de humos de forma automática en función del caudal de aire contaminante leído a la entrada de la tubería, referido a la variable presión.

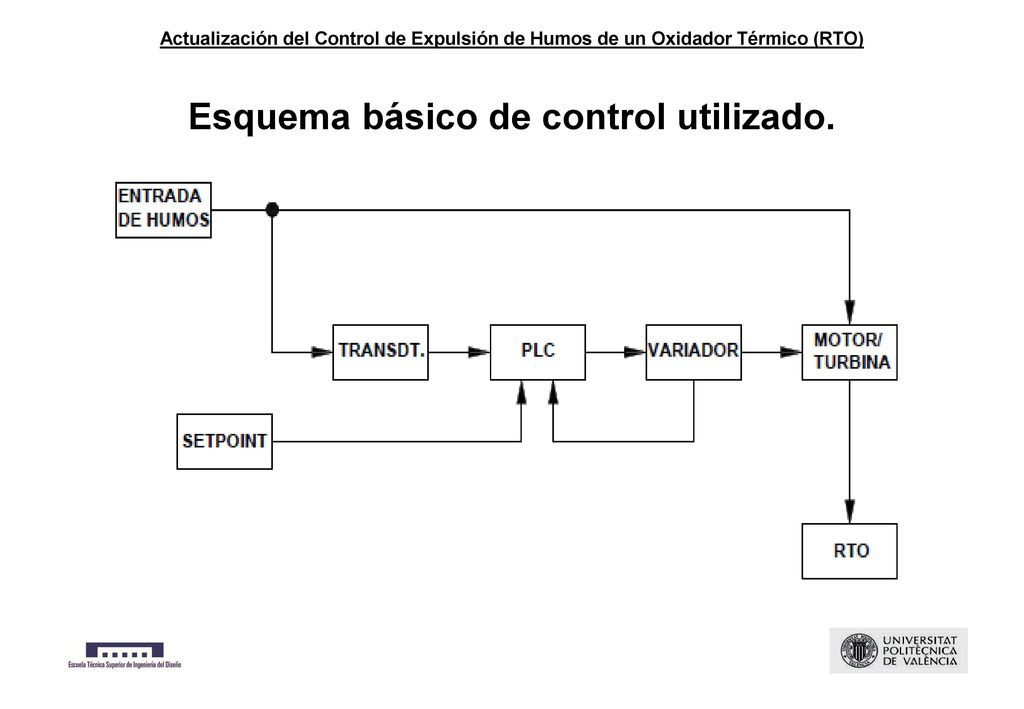

10 Esquema básico de control utilizado.
Actualización del Control de Expulsión de Humos de un Oxidador Térmico (RTO) Esquema básico de control utilizado.

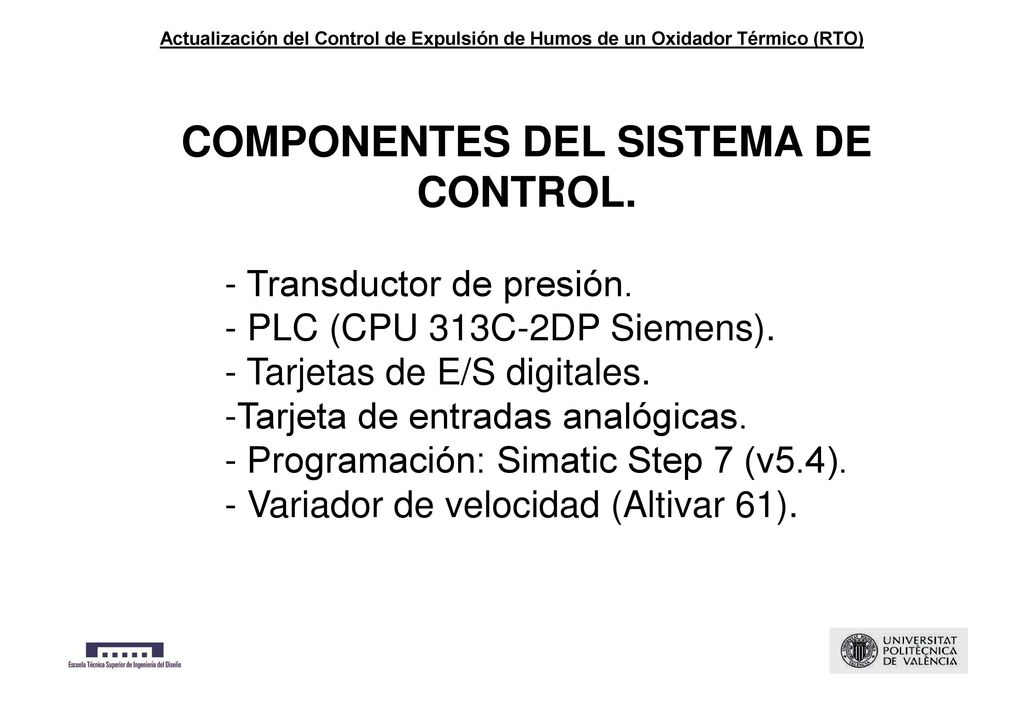

11 COMPONENTES DEL SISTEMA DE CONTROL.
Actualización del Control de Expulsión de Humos de un Oxidador Térmico (RTO) COMPONENTES DEL SISTEMA DE CONTROL. - Transductor de presión. - PLC (CPU 313C-2DP Siemens). - Tarjetas de E/S digitales. -Tarjeta de entradas analógicas. - Programación: Simatic Step 7 (v5.4). - Variador de velocidad (Altivar 61).

12 Parámetros del sistema: Sección de la tubería de entrada/salida.

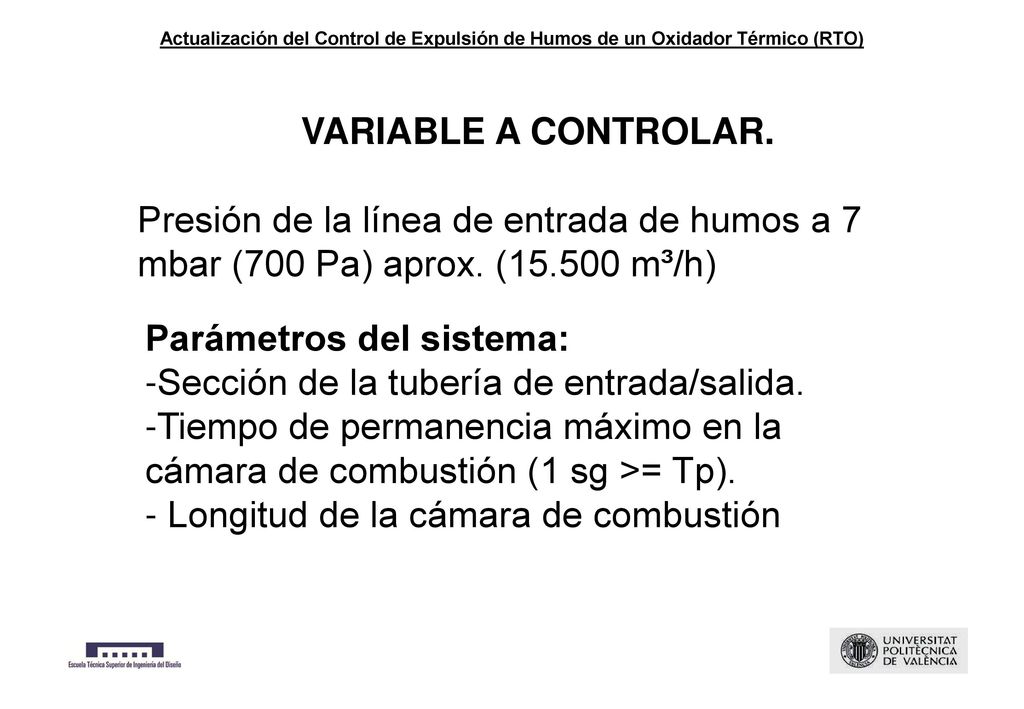

Actualización del Control de Expulsión de Humos de un Oxidador Térmico (RTO) VARIABLE A CONTROLAR. Presión de la línea de entrada de humos a 7 mbar (700 Pa) aprox. ( m³/h) Parámetros del sistema: Sección de la tubería de entrada/salida. Tiempo de permanencia máximo en la cámara de combustión (1 sg >= Tp). - Longitud de la cámara de combustión

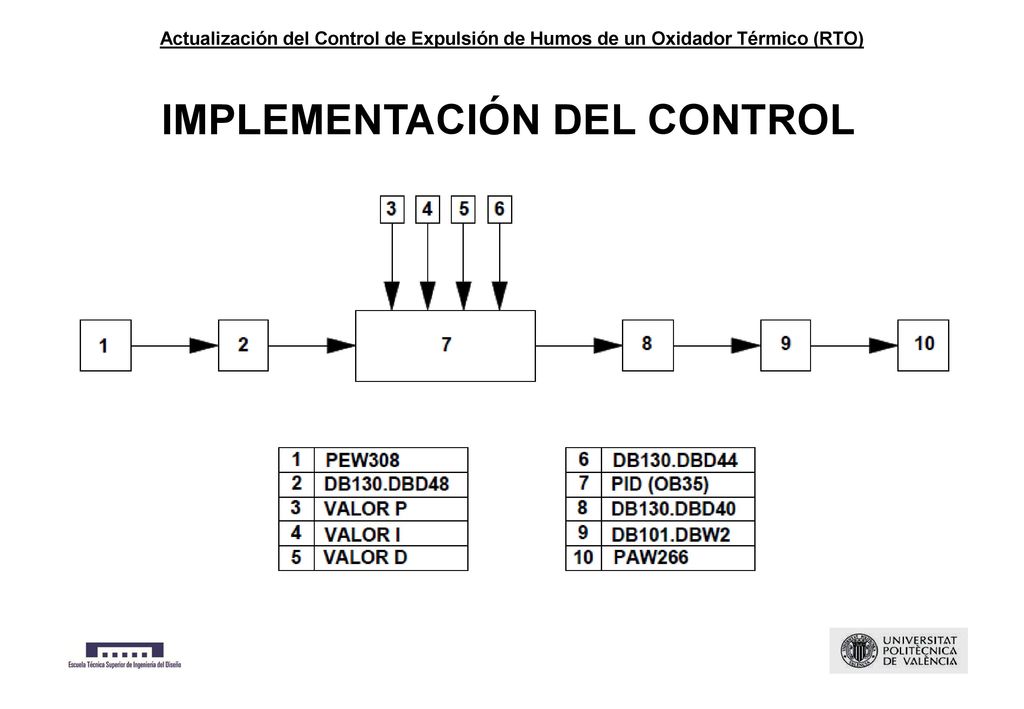

13 IMPLEMENTACIÓN DEL CONTROL
Actualización del Control de Expulsión de Humos de un Oxidador Térmico (RTO) IMPLEMENTACIÓN DEL CONTROL

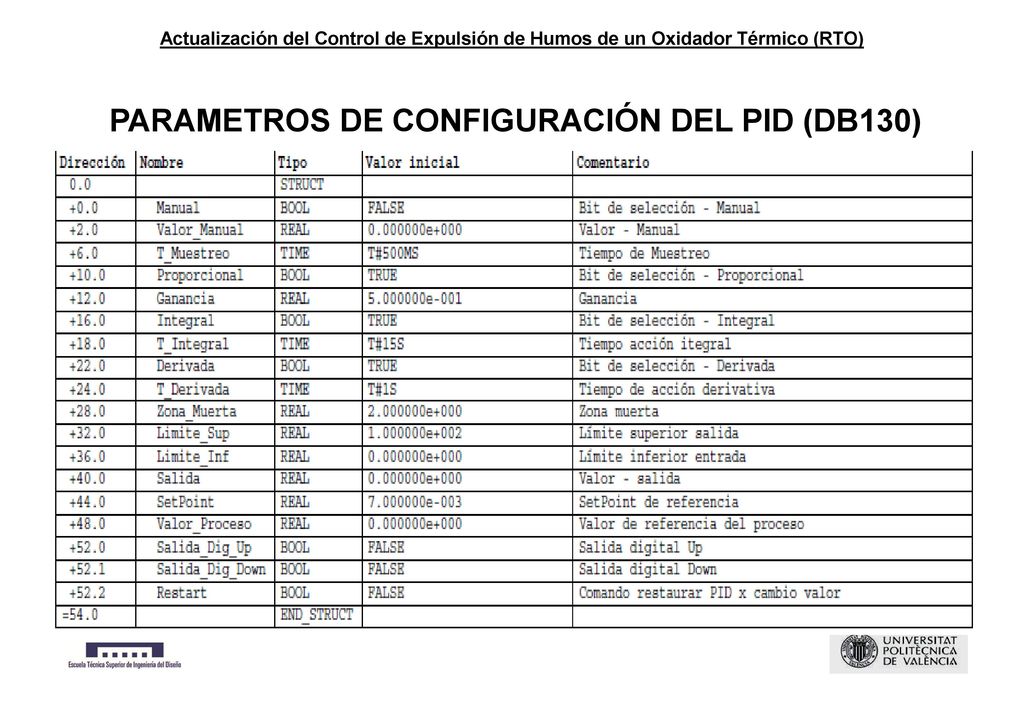

14 PARAMETROS DE CONFIGURACIÓN DEL PID (DB130)
Actualización del Control de Expulsión de Humos de un Oxidador Térmico (RTO) PARAMETROS DE CONFIGURACIÓN DEL PID (DB130)

15 COMPONENTES DEL PROGRAMA

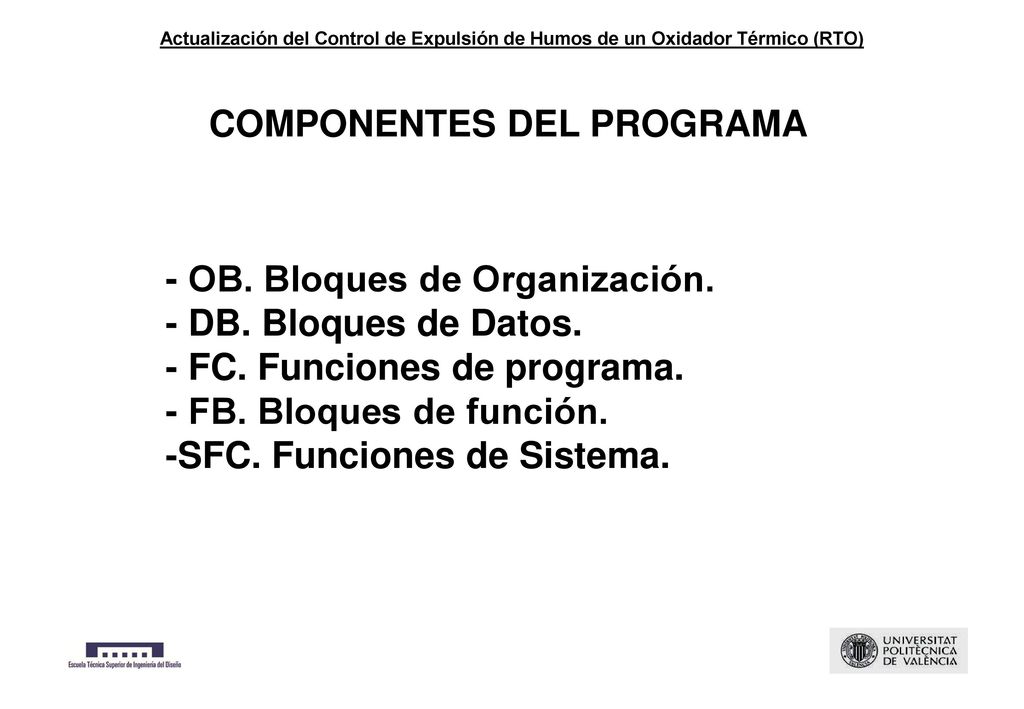

Actualización del Control de Expulsión de Humos de un Oxidador Térmico (RTO) COMPONENTES DEL PROGRAMA - OB. Bloques de Organización. - DB. Bloques de Datos. - FC. Funciones de programa. - FB. Bloques de función. -SFC. Funciones de Sistema.

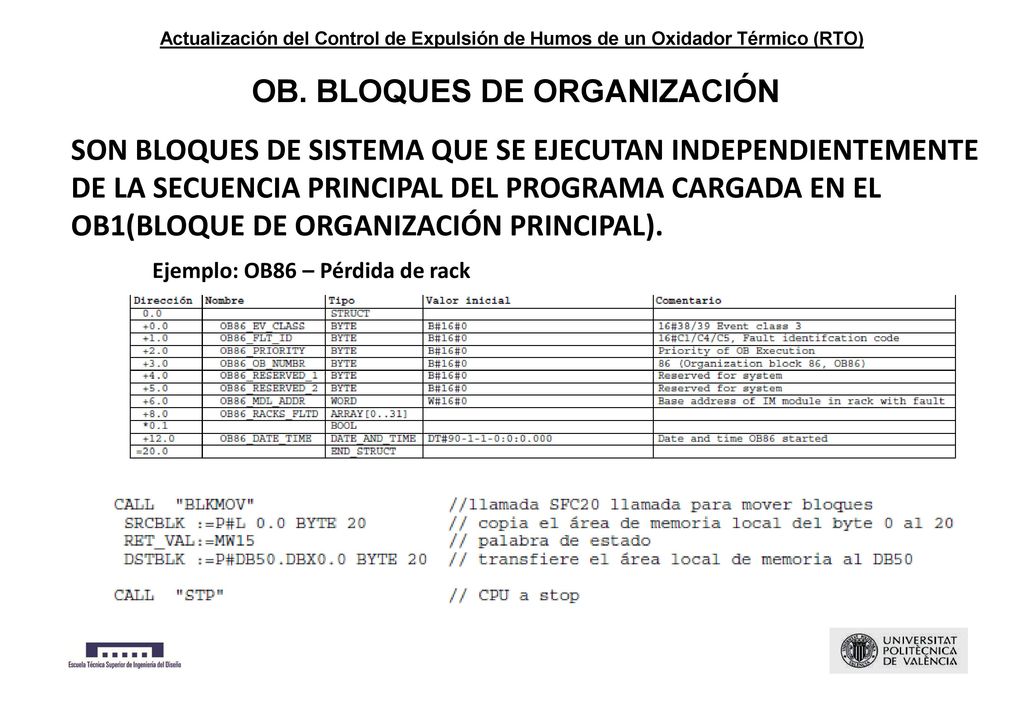

16 OB. BLOQUES DE ORGANIZACIÓN
Actualización del Control de Expulsión de Humos de un Oxidador Térmico (RTO) OB. BLOQUES DE ORGANIZACIÓN SON BLOQUES DE SISTEMA QUE SE EJECUTAN INDEPENDIENTEMENTE DE LA SECUENCIA PRINCIPAL DEL PROGRAMA CARGADA EN EL OB1(BLOQUE DE ORGANIZACIÓN PRINCIPAL). Ejemplo: OB86 – Pérdida de rack

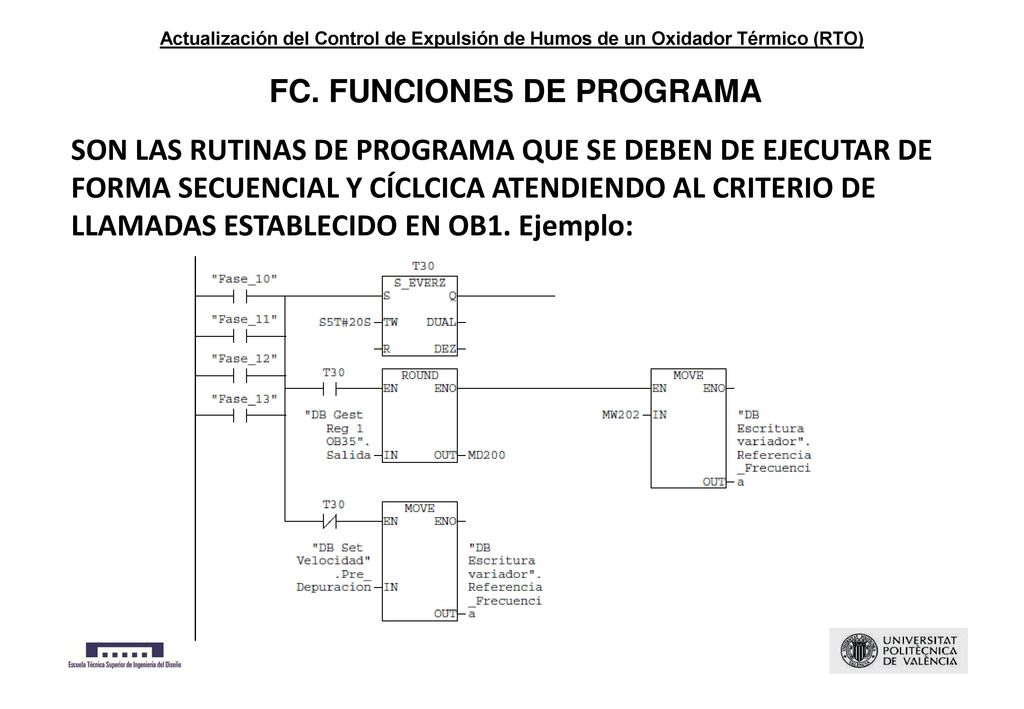

17 FC. FUNCIONES DE PROGRAMA
Actualización del Control de Expulsión de Humos de un Oxidador Térmico (RTO) FC. FUNCIONES DE PROGRAMA SON LAS RUTINAS DE PROGRAMA QUE SE DEBEN DE EJECUTAR DE FORMA SECUENCIAL Y CÍCLCICA ATENDIENDO AL CRITERIO DE LLAMADAS ESTABLECIDO EN OB1. Ejemplo:

18 Actualización del Control de Expulsión de Humos de un Oxidador Térmico (RTO)

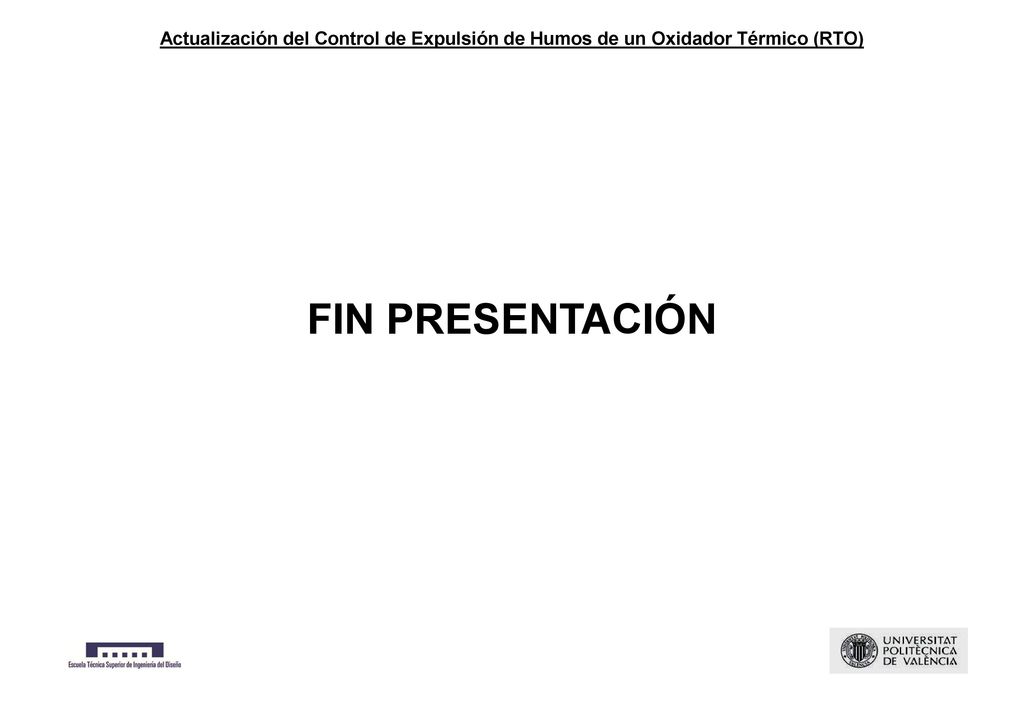

FIN PRESENTACIÓN
