1 PLANTAS SOLARES GENERACION DE ENERGIA

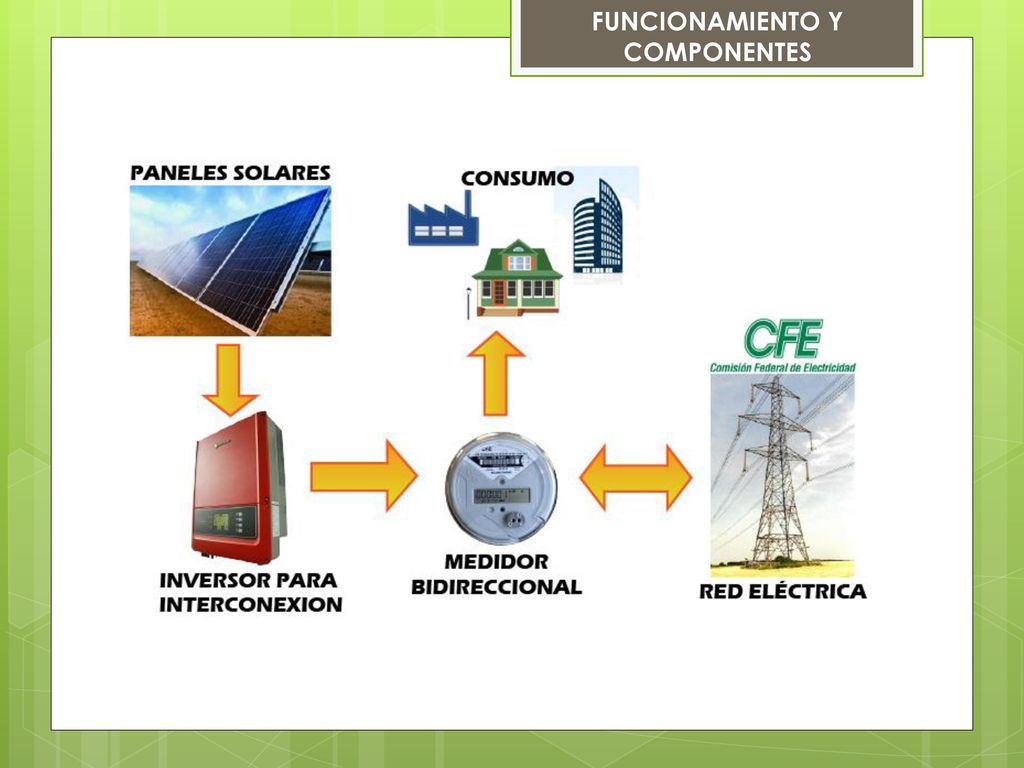

2 FUNCIONAMIENTO Y COMPONENTES

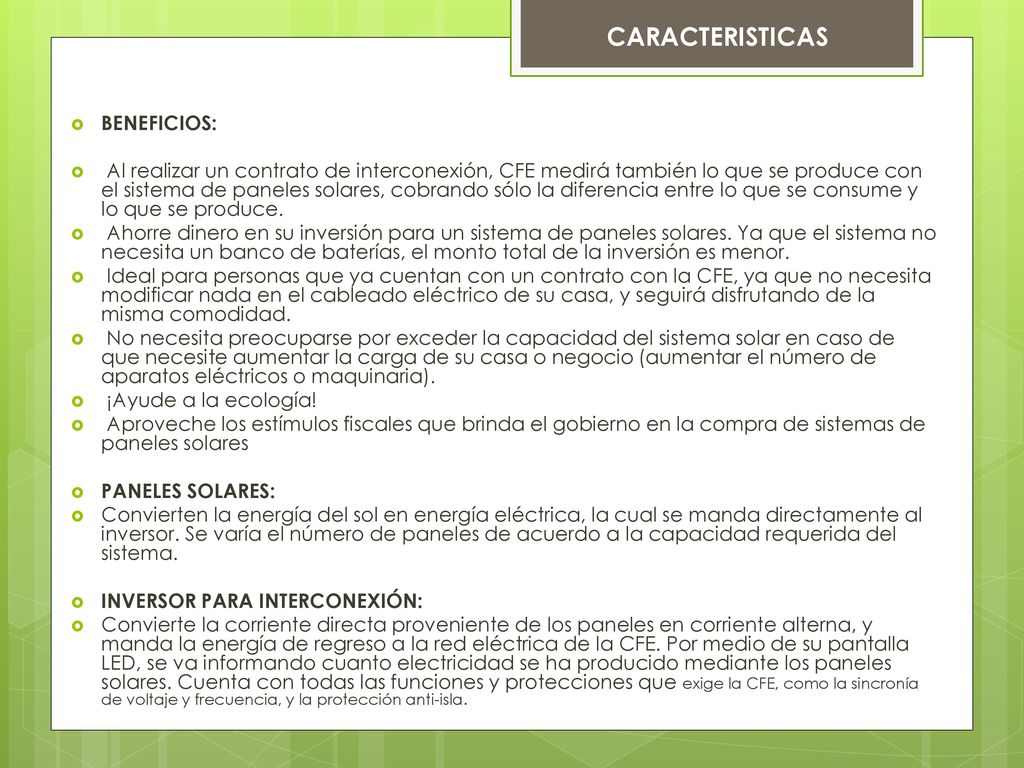

3 CARACTERISTICAS BENEFICIOS:
 Al realizar un contrato de interconexión, CFE medirá también lo que se produce con el sistema de paneles solares, cobrando sólo la diferencia entre lo que se consume y lo que se produce.  Ahorre dinero en su inversión para un sistema de paneles solares. Ya que el sistema no necesita un banco de baterías, el monto total de la inversión es menor.  Ideal para personas que ya cuentan con un contrato con la CFE, ya que no necesita modificar nada en el cableado eléctrico de su casa, y seguirá disfrutando de la misma comodidad.  No necesita preocuparse por exceder la capacidad del sistema solar en caso de que necesite aumentar la carga de su casa o negocio (aumentar el número de aparatos eléctricos o maquinaria).  ¡Ayude a la ecología!  Aproveche los estímulos fiscales que brinda el gobierno en la compra de sistemas de paneles solares PANELES SOLARES: Convierten la energía del sol en energía eléctrica, la cual se manda directamente al inversor. Se varía el número de paneles de acuerdo a la capacidad requerida del sistema. INVERSOR PARA INTERCONEXIÓN: Convierte la corriente directa proveniente de los paneles en corriente alterna, y manda la energía de regreso a la red eléctrica de la CFE. Por medio de su pantalla LED, se va informando cuanto electricidad se ha producido mediante los paneles solares. Cuenta con todas las funciones y protecciones que exige la CFE, como la sincronía de voltaje y frecuencia, y la protección anti-isla.

4 100% DEDUCIBLE DE IMPUESTOS
PAQUETE 1 CONECTORES Y ACCESORIOS INVERSOR 1.5 KVA SISTEMA DE PLANTA SOLAR 1.5 KVA. 6 Pza. Panel solar SOLAR con 250W de potencia, voltaje en circuito abierto(Voc) de 37.02V,Corriente de cortocircuito(Isc) 8.25A, 60 celdas policristalinas 1 Kit conectores tipo mc, accesorios para conexionado para paneles solares Inversor kaco/Solis para interconexion a cfe, eficiencia superior al 95%. 1.5kva Sistema de tierra, para sistema de paneles solares. Proteccion para descargas. Soporte estructural para sistema de paneles solares. serv. Instalación de sistema de paneles solares. Incluye: instalación de soportes, Aplicación de pintura, conexionado de paneles solares, instalación de sistema de tierra física, instalación de inversor kaco y puesta en operación. PANEL SOLAR 250 WATTS SOPORTES INSTALACION CONTACTO: JULIO C. JARA GUERRERO. CEL ver. CEL camp. $47, IVA 100% DEDUCIBLE DE IMPUESTOS PAQUETE PARA 450 KVA BIMESTRAL

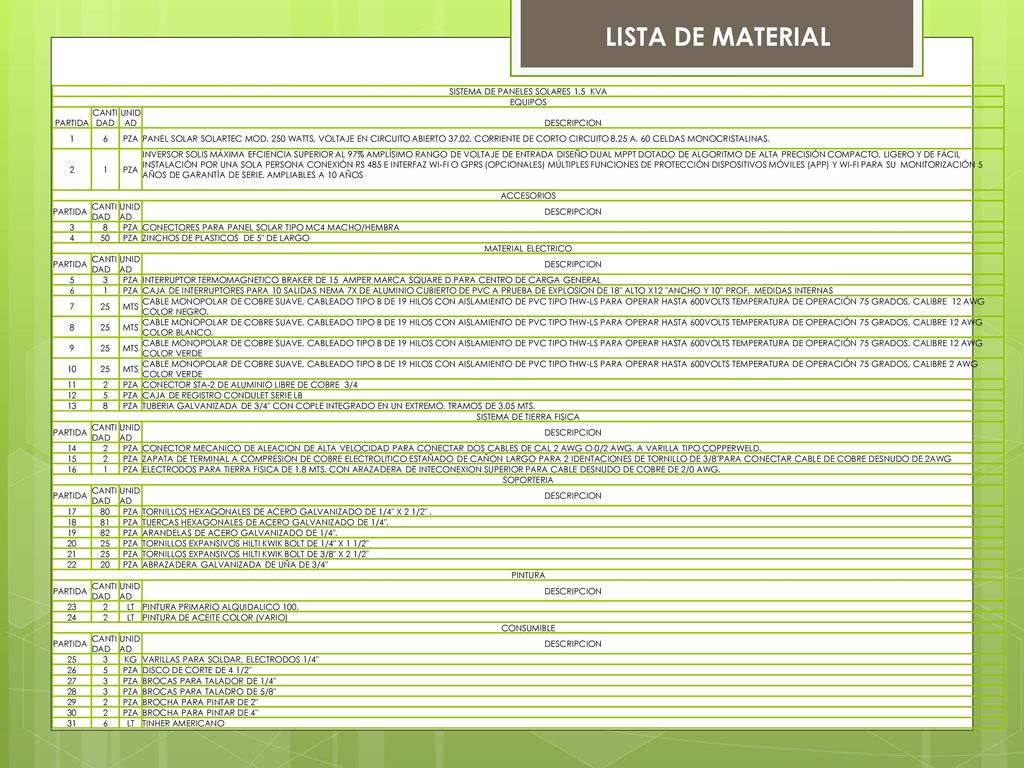

5 LISTA DE MATERIAL SISTEMA DE PANELES SOLARES 1.5 KVA EQUIPOS PARTIDA
CANTIDAD UNIDAD DESCRIPCION 1 6 PZA PANEL SOLAR SOLARTEC MOD. 250 WATTS. VOLTAJE EN CIRCUITO ABIERTO 37.02, CORRIENTE DE CORTO CIRCUITO 8.25 A. 60 CELDAS MONOCRISTALINAS. 2 INVERSOR SOLIS MÁXIMA EFCIENCIA SUPERIOR AL 97% AMPLÍSIMO RANGO DE VOLTAJE DE ENTRADA DISEÑO DUAL MPPT DOTADO DE ALGORITMO DE ALTA PRECISIÓN COMPACTO, LIGERO Y DE FÁCIL INSTALACIÓN POR UNA SOLA PERSONA CONEXIÓN RS 485 E INTERFAZ WI-FI O GPRS (OPCIONALES) MÚLTIPLES FUNCIONES DE PROTECCIÓN DISPOSITIVOS MÓVILES (APP) Y WI-FI PARA SU MONITORIZACIÓN 5 AÑOS DE GARANTÍA DE SERIE, AMPLIABLES A 10 AÑOS ACCESORIOS 3 8 CONECTORES PARA PANEL SOLAR TIPO MC4 MACHO/HEMBRA 4 50 ZINCHOS DE PLASTICOS DE 5" DE LARGO MATERIAL ELECTRICO 5 INTERRUPTOR TERMOMAGNETICO BRAKER DE 15 AMPER MARCA SQUARE D PARA CENTRO DE CARGA GENERAL CAJA DE INTERRUPTORES PARA 10 SALIDAS NEMA 7X DE ALUMINIO CUBIERTO DE PVC A PRUEBA DE EXPLOSION DE 18" ALTO X12 "ANCHO Y 10" PROF. MEDIDAS INTERNAS 7 25 MTS CABLE MONOPOLAR DE COBRE SUAVE, CABLEADO TIPO B DE 19 HILOS CON AISLAMIENTO DE PVC TIPO THW-LS PARA OPERAR HASTA 600VOLTS TEMPERATURA DE OPERACIÓN 75 GRADOS, CALIBRE 12 AWG COLOR NEGRO. CABLE MONOPOLAR DE COBRE SUAVE, CABLEADO TIPO B DE 19 HILOS CON AISLAMIENTO DE PVC TIPO THW-LS PARA OPERAR HASTA 600VOLTS TEMPERATURA DE OPERACIÓN 75 GRADOS, CALIBRE 12 AWG COLOR BLANCO. 9 CABLE MONOPOLAR DE COBRE SUAVE, CABLEADO TIPO B DE 19 HILOS CON AISLAMIENTO DE PVC TIPO THW-LS PARA OPERAR HASTA 600VOLTS TEMPERATURA DE OPERACIÓN 75 GRADOS, CALIBRE 12 AWG COLOR VERDE 10 CABLE MONOPOLAR DE COBRE SUAVE, CABLEADO TIPO B DE 19 HILOS CON AISLAMIENTO DE PVC TIPO THW-LS PARA OPERAR HASTA 600VOLTS TEMPERATURA DE OPERACIÓN 75 GRADOS, CALIBRE 2 AWG COLOR VERDE 11 CONECTOR STA-2 DE ALUMINIO LIBRE DE COBRE 3/4 12 CAJA DE REGISTRO CONDULET SERIE LB 13 TUBERIA GALVANIZADA DE 3/4" CON COPLE INTEGRADO EN UN EXTREMO. TRAMOS DE 3.05 MTS. SISTEMA DE TIERRA FISICA 14 CONECTOR MECANICO DE ALEACION DE ALTA VELOCIDAD PARA CONECTAR DOS CABLES DE CAL 2 AWG O 0/2 AWG. A VARILLA TIPO COPPERWELD. 15 ZAPATA DE TERMINAL A COMPRESION DE COBRE ELECTROLITICO ESTAÑADO DE CAÑON LARGO PARA 2 IDENTACIONES DE TORNILLO DE 3/8"PARA CONECTAR CABLE DE COBRE DESNUDO DE 2AWG 16 ELECTRODOS PARA TIERRA FISICA DE 1.8 MTS. CON ARAZADERA DE INTECONEXION SUPERIOR PARA CABLE DESNUDO DE COBRE DE 2/0 AWG. SOPORTERIA 17 80 TORNILLOS HEXAGONALES DE ACERO GALVANIZADO DE 1/4" X 2 1/2" . 18 81 TUERCAS HEXAGONALES DE ACERO GALVANIZADO DE 1/4". 19 82 ARANDELAS DE ACERO GALVANIZADO DE 1/4". 20 TORNILLOS EXPANSIVOS HILTI KWIK BOLT DE 1/4" X 1 1/2" 21 TORNILLOS EXPANSIVOS HILTI KWIK BOLT DE 3/8" X 2 1/2" 22 ABRAZADERA GALVANIZADA DE UÑA DE 3/4" PINTURA 23 LT PINTURA PRIMARIO ALQUIDALICO 100. 24 PINTURA DE ACEITE COLOR (VARIO) CONSUMIBLE KG VARILLAS PARA SOLDAR, ELECTRODOS 1/4" 26 DISCO DE CORTE DE 4 1/2" 27 BROCAS PARA TALADOR DE 1/4" 28 BROCAS PARA TALADRO DE 5/8" 29 BROCHA PARA PINTAR DE 2" 30 BROCHA PARA PINTAR DE 4" 31 TINHER AMERICANO

6 100% DEDUCIBLE DE IMPUESTOS

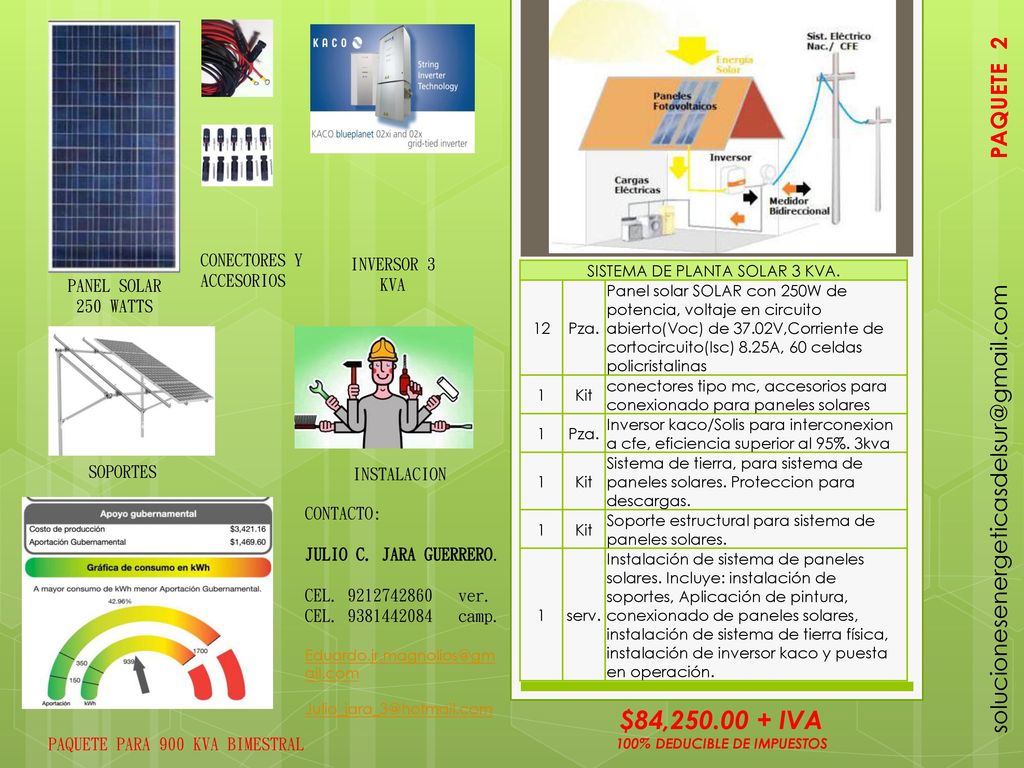

PAQUETE 2 CONECTORES Y ACCESORIOS INVERSOR 3 KVA SISTEMA DE PLANTA SOLAR 3 KVA. 12 Pza. Panel solar SOLAR con 250W de potencia, voltaje en circuito abierto(Voc) de 37.02V,Corriente de cortocircuito(Isc) 8.25A, 60 celdas policristalinas 1 Kit conectores tipo mc, accesorios para conexionado para paneles solares Inversor kaco/Solis para interconexion a cfe, eficiencia superior al 95%. 3kva Sistema de tierra, para sistema de paneles solares. Proteccion para descargas. Soporte estructural para sistema de paneles solares. serv. Instalación de sistema de paneles solares. Incluye: instalación de soportes, Aplicación de pintura, conexionado de paneles solares, instalación de sistema de tierra física, instalación de inversor kaco y puesta en operación. PANEL SOLAR 250 WATTS SOPORTES INSTALACION CONTACTO: JULIO C. JARA GUERRERO. CEL ver. CEL camp. $84, IVA 100% DEDUCIBLE DE IMPUESTOS PAQUETE PARA 900 KVA BIMESTRAL

7 LISTA DE MATERIAL SISTEMA DE PANELES SOLARES 2.5 KVA EQUIPOS PARTIDA
CANTIDAD UNIDAD DESCRIPCION 1 10 PZA PANEL SOLAR SOLARTEC MOD. 250 WATTS. VOLTAJE EN CIRCUITO ABIERTO 37.02, CORRIENTE DE CORTO CIRCUITO 8.25 A. 60 CELDAS MONOCRISTALINAS. 2 INVERSOR SOLIS MÁXIMA EFCIENCIA SUPERIOR AL 97% AMPLÍSIMO RANGO DE VOLTAJE DE ENTRADA DISEÑO DUAL MPPT DOTADO DE ALGORITMO DE ALTA PRECISIÓN COMPACTO, LIGERO Y DE FÁCIL INSTALACIÓN POR UNA SOLA PERSONA CONEXIÓN RS 485 E INTERFAZ WI-FI O GPRS (OPCIONALES) MÚLTIPLES FUNCIONES DE PROTECCIÓN DISPOSITIVOS MÓVILES (APP) Y WI-FI PARA SU MONITORIZACIÓN 5 AÑOS DE GARANTÍA DE SERIE, AMPLIABLES A 10 AÑOS 2.5 KVA ACCESORIOS 3 14 CONECTORES PARA PANEL SOLAR TIPO MC4 MACHO/HEMBRA 4 70 ZINCHOS DE PLASTICOS DE 5" DE LARGO MATERIAL ELECTRICO 5 INTERRUPTOR TERMOMAGNETICO BRAKER DE 15 AMPER MARCA SQUARE D PARA CENTRO DE CARGA GENERAL 6 CAJA DE INTERRUPTORES PARA 10 SALIDAS NEMA 7X DE ALUMINIO CUBIERTO DE PVC A PRUEBA DE EXPLOSION DE 18" ALTO X12 "ANCHO Y 10" PROF. MEDIDAS INTERNAS 7 35 MTS CABLE MONOPOLAR DE COBRE SUAVE, CABLEADO TIPO B DE 19 HILOS CON AISLAMIENTO DE PVC TIPO THW-LS PARA OPERAR HASTA 600VOLTS TEMPERATURA DE OPERACIÓN 75 GRADOS, CALIBRE 12 AWG COLOR NEGRO. 8 CABLE MONOPOLAR DE COBRE SUAVE, CABLEADO TIPO B DE 19 HILOS CON AISLAMIENTO DE PVC TIPO THW-LS PARA OPERAR HASTA 600VOLTS TEMPERATURA DE OPERACIÓN 75 GRADOS, CALIBRE 12 AWG COLOR BLANCO. 9 CABLE MONOPOLAR DE COBRE SUAVE, CABLEADO TIPO B DE 19 HILOS CON AISLAMIENTO DE PVC TIPO THW-LS PARA OPERAR HASTA 600VOLTS TEMPERATURA DE OPERACIÓN 75 GRADOS, CALIBRE 12 AWG COLOR VERDE 25 CABLE MONOPOLAR DE COBRE SUAVE, CABLEADO TIPO B DE 19 HILOS CON AISLAMIENTO DE PVC TIPO THW-LS PARA OPERAR HASTA 600VOLTS TEMPERATURA DE OPERACIÓN 75 GRADOS, CALIBRE 2 AWG COLOR VERDE 11 CONECTOR STA-2 DE ALUMINIO LIBRE DE COBRE 3/4 12 CAJA DE REGISTRO CONDULET SERIE LB 13 TUBERIA GALVANIZADA DE 3/4" CON COPLE INTEGRADO EN UN EXTREMO. TRAMOS DE 3.05 MTS. SISTEMA DE TIERRA FISICA CONECTOR MECANICO DE ALEACION DE ALTA VELOCIDAD PARA CONECTAR DOS CABLES DE CAL 2 AWG O 0/2 AWG. A VARILLA TIPO COPPERWELD. 15 ZAPATA DE TERMINAL A COMPRESION DE COBRE ELECTROLITICO ESTAÑADO DE CAÑON LARGO PARA 2 IDENTACIONES DE TORNILLO DE 3/8"PARA CONECTAR CABLE DE COBRE DESNUDO DE 2AWG 16 ELECTRODOS PARA TIERRA FISICA DE 1.8 MTS. CON ARAZADERA DE INTECONEXION SUPERIOR PARA CABLE DESNUDO DE COBRE DE 2/0 AWG. SOPORTERIA 17 120 TORNILLOS HEXAGONALES DE ACERO GALVANIZADO DE 1/4" X 2 1/2" . 18 TUERCAS HEXAGONALES DE ACERO GALVANIZADO DE 1/4". 19 ARANDELAS DE ACERO GALVANIZADO DE 1/4". 20 TORNILLOS EXPANSIVOS HILTI KWIK BOLT DE 1/4" X 1 1/2" 21 TORNILLOS EXPANSIVOS HILTI KWIK BOLT DE 3/8" X 2 1/2" 22 ABRAZADERA GALVANIZADA DE UÑA DE 3/4" 23 PTR RECTANGULAR DE 2" X 3" PINTURA 24 LT PINTURA PRIMARIO ALQUIDALICO 100. PINTURA DE ACEITE COLOR (VARIO) CONSUMIBLE 26 KG VARILLAS PARA SOLDAR, ELECTRODOS 1/4" 27 DISCO DE CORTE DE 4 1/2" 28 BROCAS PARA TALADOR DE 1/4" 29 BROCAS PARA TALADRO DE 5/8" 30 BROCHA PARA PINTAR DE 2" 31 BROCHA PARA PINTAR DE 4" 32 TINHER AMERICANO

8 100% DEDUCIBLE DE IMPUESTOS
PAQUETE 3 CONECTORES Y ACCESORIOS INVERSOR 5 KVA SISTEMA DE PLANTA SOLAR 5 KVA. 20 Pza. Panel solar SOLAR con 250W de potencia, voltaje en circuito abierto(Voc) de 37.02V,Corriente de cortocircuito(Isc) 8.25A, 60 celdas policristalinas 1 Kit conectores tipo mc, accesorios para conexionado para paneles solares Inversor kaco/Solis para interconexion a cfe, eficiencia superior al 95%. 5 kva Sistema de tierra, para sistema de paneles solares. Proteccion para descargas. Soporte estructural para sistema de paneles solares. serv. Instalación de sistema de paneles solares. Incluye: instalación de soportes, Aplicación de pintura, conexionado de paneles solares, instalación de sistema de tierra física, instalación de inversor kaco y puesta en operación. PANEL SOLAR 250 WATTS SOPORTES INSTALACION CONTACTO: JULIO C. JARA GUERRERO. CEL ver. CEL camp. $134, IVA 100% DEDUCIBLE DE IMPUESTOS PAQUETE PARA 1500 KVA BIMESTRAL

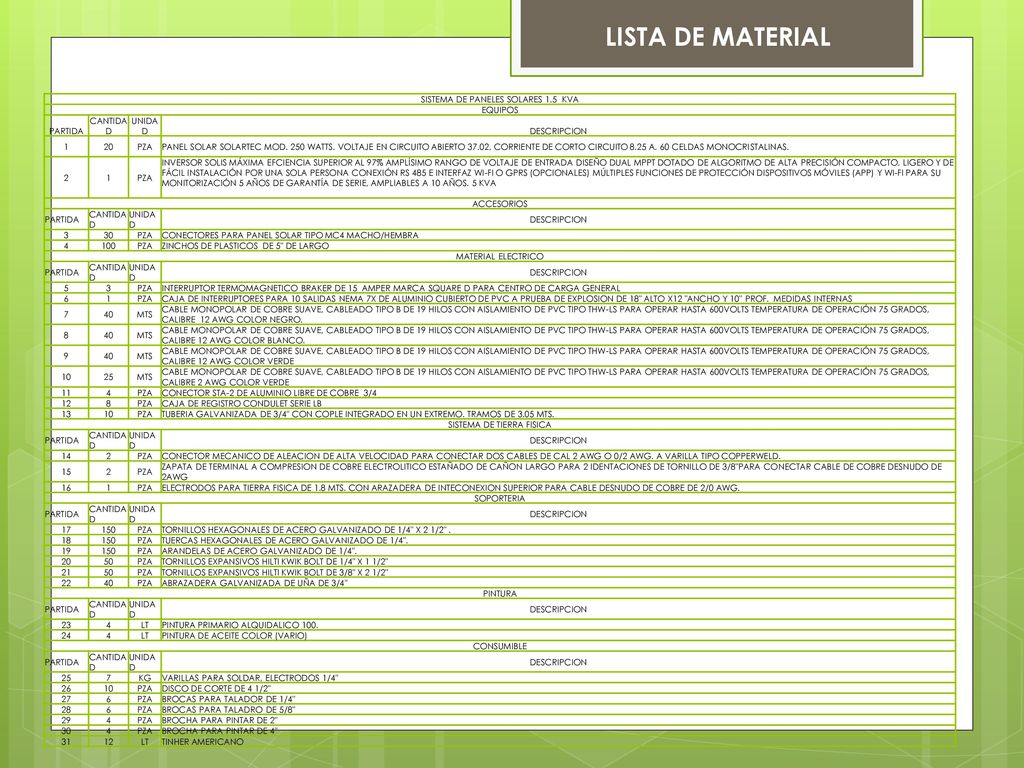

9 LISTA DE MATERIAL SISTEMA DE PANELES SOLARES 1.5 KVA EQUIPOS PARTIDA
CANTIDAD UNIDAD DESCRIPCION 1 20 PZA PANEL SOLAR SOLARTEC MOD. 250 WATTS. VOLTAJE EN CIRCUITO ABIERTO 37.02, CORRIENTE DE CORTO CIRCUITO 8.25 A. 60 CELDAS MONOCRISTALINAS. 2 INVERSOR SOLIS MÁXIMA EFCIENCIA SUPERIOR AL 97% AMPLÍSIMO RANGO DE VOLTAJE DE ENTRADA DISEÑO DUAL MPPT DOTADO DE ALGORITMO DE ALTA PRECISIÓN COMPACTO, LIGERO Y DE FÁCIL INSTALACIÓN POR UNA SOLA PERSONA CONEXIÓN RS 485 E INTERFAZ WI-FI O GPRS (OPCIONALES) MÚLTIPLES FUNCIONES DE PROTECCIÓN DISPOSITIVOS MÓVILES (APP) Y WI-FI PARA SU MONITORIZACIÓN 5 AÑOS DE GARANTÍA DE SERIE, AMPLIABLES A 10 AÑOS. 5 KVA ACCESORIOS 3 30 CONECTORES PARA PANEL SOLAR TIPO MC4 MACHO/HEMBRA 4 100 ZINCHOS DE PLASTICOS DE 5" DE LARGO MATERIAL ELECTRICO 5 INTERRUPTOR TERMOMAGNETICO BRAKER DE 15 AMPER MARCA SQUARE D PARA CENTRO DE CARGA GENERAL 6 CAJA DE INTERRUPTORES PARA 10 SALIDAS NEMA 7X DE ALUMINIO CUBIERTO DE PVC A PRUEBA DE EXPLOSION DE 18" ALTO X12 "ANCHO Y 10" PROF. MEDIDAS INTERNAS 7 40 MTS CABLE MONOPOLAR DE COBRE SUAVE, CABLEADO TIPO B DE 19 HILOS CON AISLAMIENTO DE PVC TIPO THW-LS PARA OPERAR HASTA 600VOLTS TEMPERATURA DE OPERACIÓN 75 GRADOS, CALIBRE 12 AWG COLOR NEGRO. 8 CABLE MONOPOLAR DE COBRE SUAVE, CABLEADO TIPO B DE 19 HILOS CON AISLAMIENTO DE PVC TIPO THW-LS PARA OPERAR HASTA 600VOLTS TEMPERATURA DE OPERACIÓN 75 GRADOS, CALIBRE 12 AWG COLOR BLANCO. 9 CABLE MONOPOLAR DE COBRE SUAVE, CABLEADO TIPO B DE 19 HILOS CON AISLAMIENTO DE PVC TIPO THW-LS PARA OPERAR HASTA 600VOLTS TEMPERATURA DE OPERACIÓN 75 GRADOS, CALIBRE 12 AWG COLOR VERDE 10 25 CABLE MONOPOLAR DE COBRE SUAVE, CABLEADO TIPO B DE 19 HILOS CON AISLAMIENTO DE PVC TIPO THW-LS PARA OPERAR HASTA 600VOLTS TEMPERATURA DE OPERACIÓN 75 GRADOS, CALIBRE 2 AWG COLOR VERDE 11 CONECTOR STA-2 DE ALUMINIO LIBRE DE COBRE 3/4 12 CAJA DE REGISTRO CONDULET SERIE LB 13 TUBERIA GALVANIZADA DE 3/4" CON COPLE INTEGRADO EN UN EXTREMO. TRAMOS DE 3.05 MTS. SISTEMA DE TIERRA FISICA 14 CONECTOR MECANICO DE ALEACION DE ALTA VELOCIDAD PARA CONECTAR DOS CABLES DE CAL 2 AWG O 0/2 AWG. A VARILLA TIPO COPPERWELD. 15 ZAPATA DE TERMINAL A COMPRESION DE COBRE ELECTROLITICO ESTAÑADO DE CAÑON LARGO PARA 2 IDENTACIONES DE TORNILLO DE 3/8"PARA CONECTAR CABLE DE COBRE DESNUDO DE 2AWG 16 ELECTRODOS PARA TIERRA FISICA DE 1.8 MTS. CON ARAZADERA DE INTECONEXION SUPERIOR PARA CABLE DESNUDO DE COBRE DE 2/0 AWG. SOPORTERIA 17 150 TORNILLOS HEXAGONALES DE ACERO GALVANIZADO DE 1/4" X 2 1/2" . 18 TUERCAS HEXAGONALES DE ACERO GALVANIZADO DE 1/4". 19 ARANDELAS DE ACERO GALVANIZADO DE 1/4". 50 TORNILLOS EXPANSIVOS HILTI KWIK BOLT DE 1/4" X 1 1/2" 21 TORNILLOS EXPANSIVOS HILTI KWIK BOLT DE 3/8" X 2 1/2" 22 ABRAZADERA GALVANIZADA DE UÑA DE 3/4" PINTURA 23 LT PINTURA PRIMARIO ALQUIDALICO 100. 24 PINTURA DE ACEITE COLOR (VARIO) CONSUMIBLE KG VARILLAS PARA SOLDAR, ELECTRODOS 1/4" 26 DISCO DE CORTE DE 4 1/2" 27 BROCAS PARA TALADOR DE 1/4" 28 BROCAS PARA TALADRO DE 5/8" 29 BROCHA PARA PINTAR DE 2" BROCHA PARA PINTAR DE 4" 31 TINHER AMERICANO
