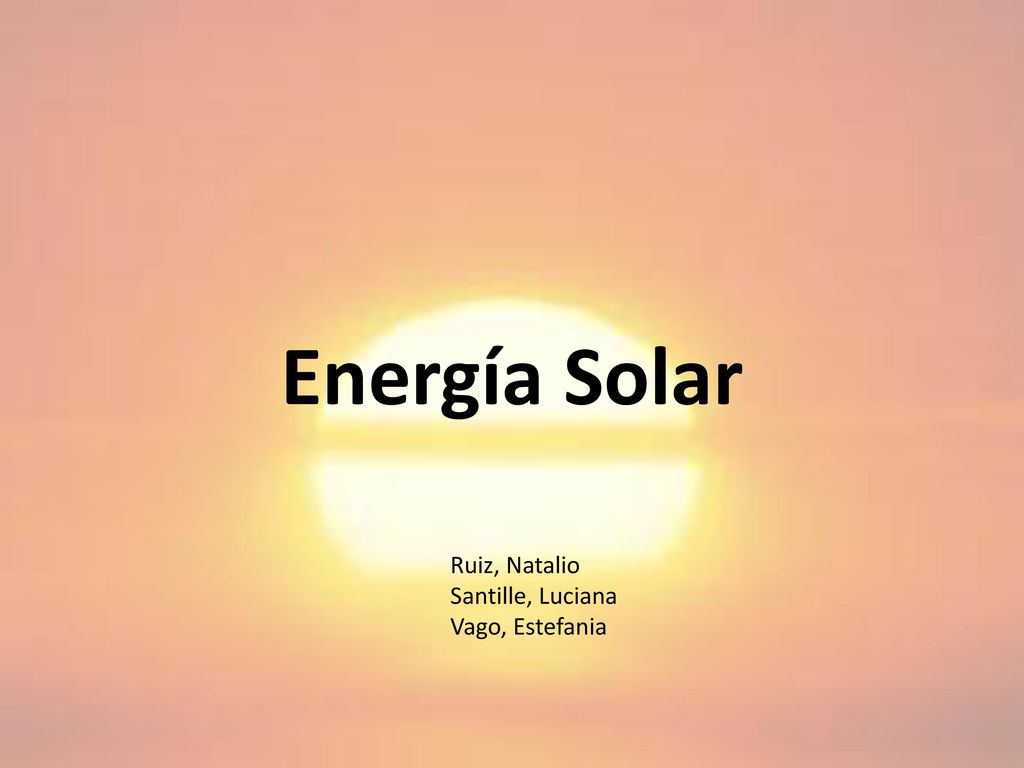

1 Energía Solar Ruiz, Natalio Santille, Luciana Vago, Estefania

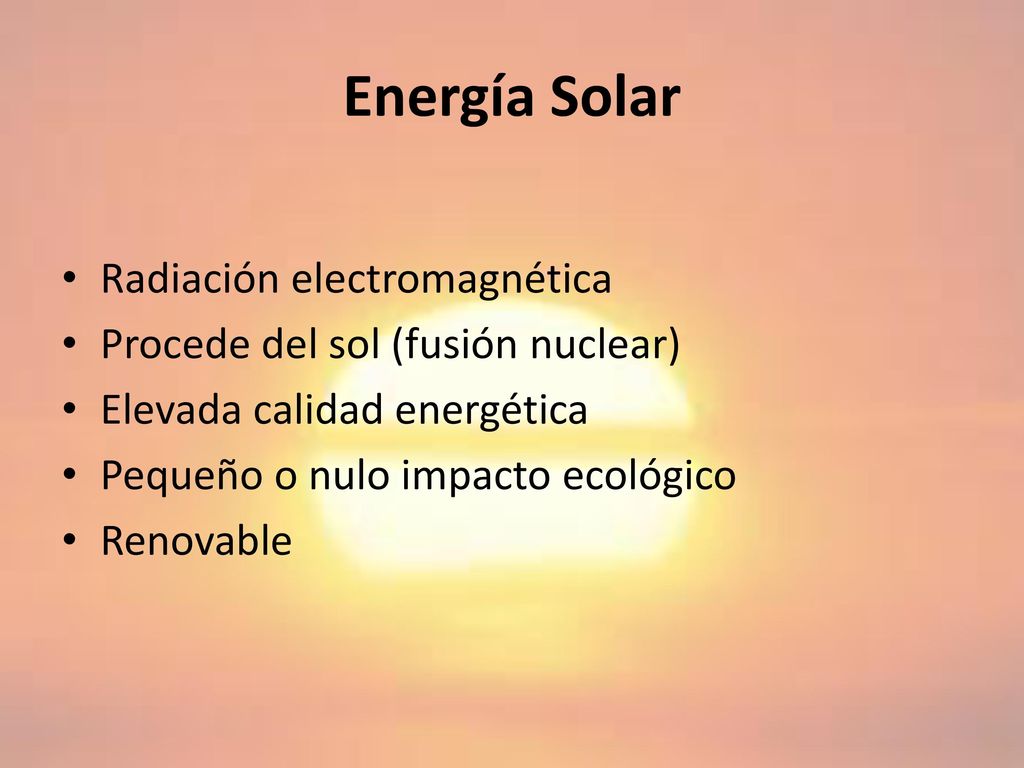

2 Energía Solar Radiación electromagnética
Procede del sol (fusión nuclear) Elevada calidad energética Pequeño o nulo impacto ecológico Renovable

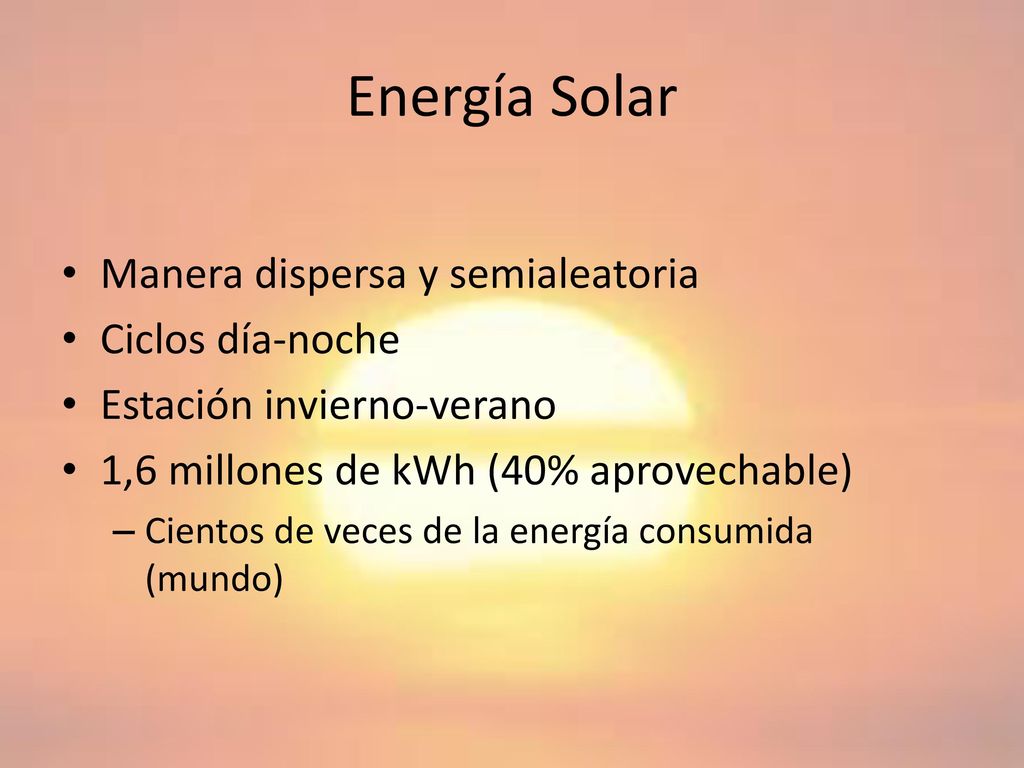

3 Energía Solar Manera dispersa y semialeatoria Ciclos día-noche
Estación invierno-verano 1,6 millones de kWh (40% aprovechable) Cientos de veces de la energía consumida (mundo)

4 Energía Solar

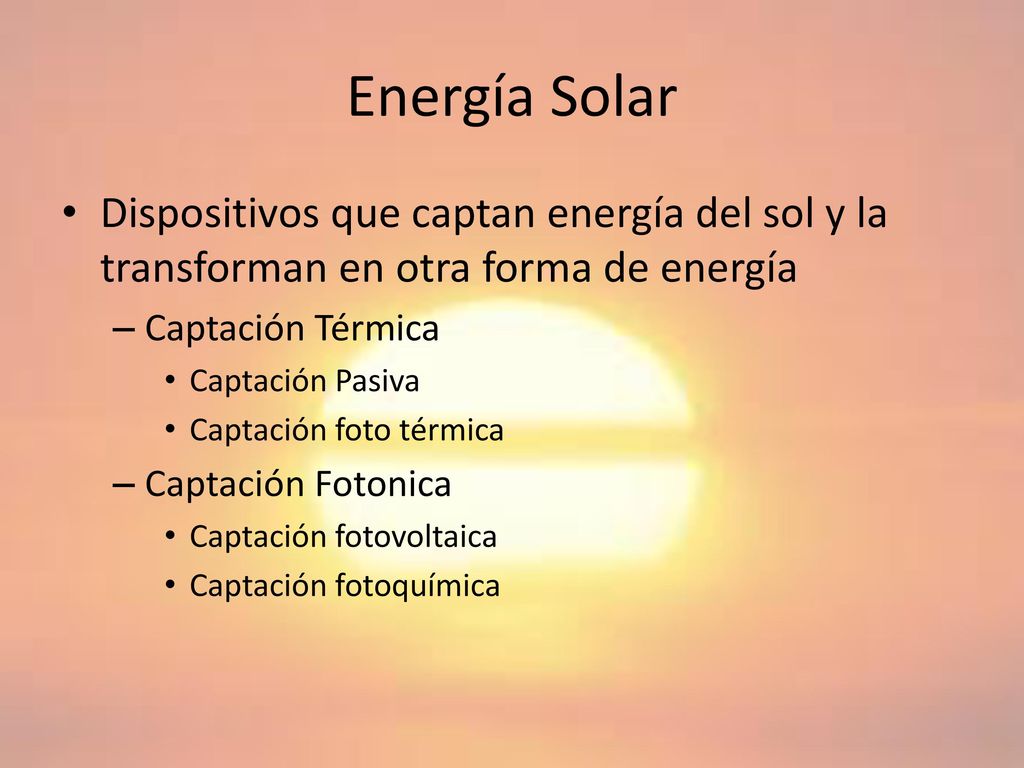

5 Energía Solar Dispositivos que captan energía del sol y la transforman en otra forma de energía Captación Térmica Captación Pasiva Captación foto térmica Captación Fotonica Captación fotovoltaica Captación fotoquímica

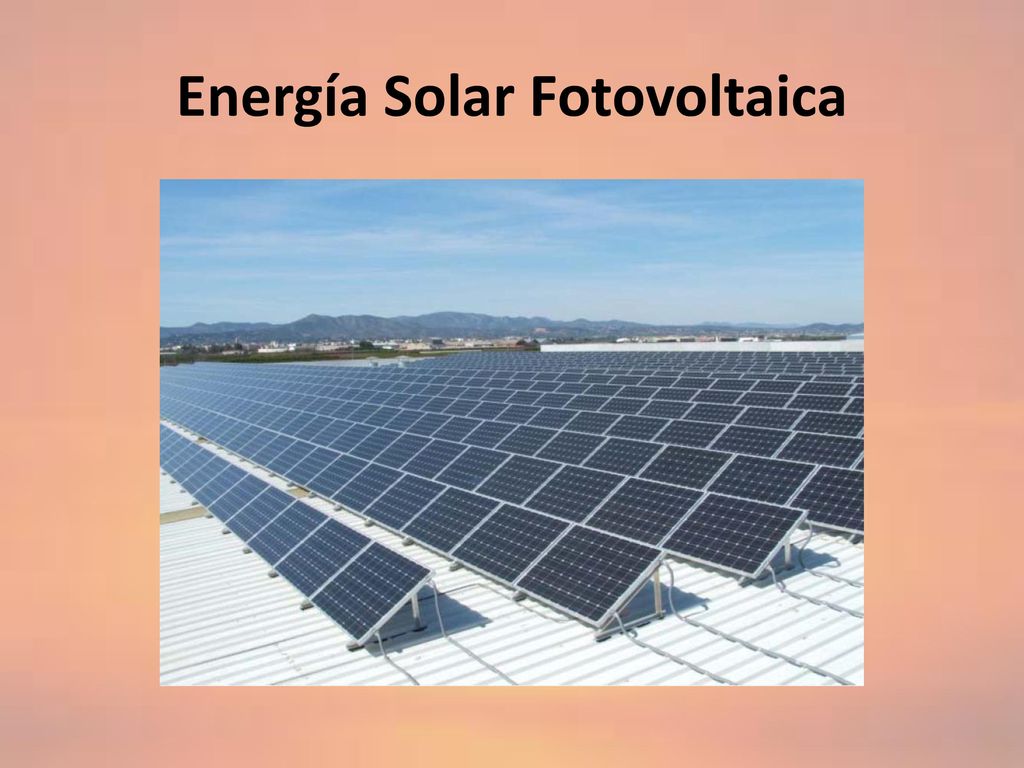

6 Energía Solar Fotovoltaica

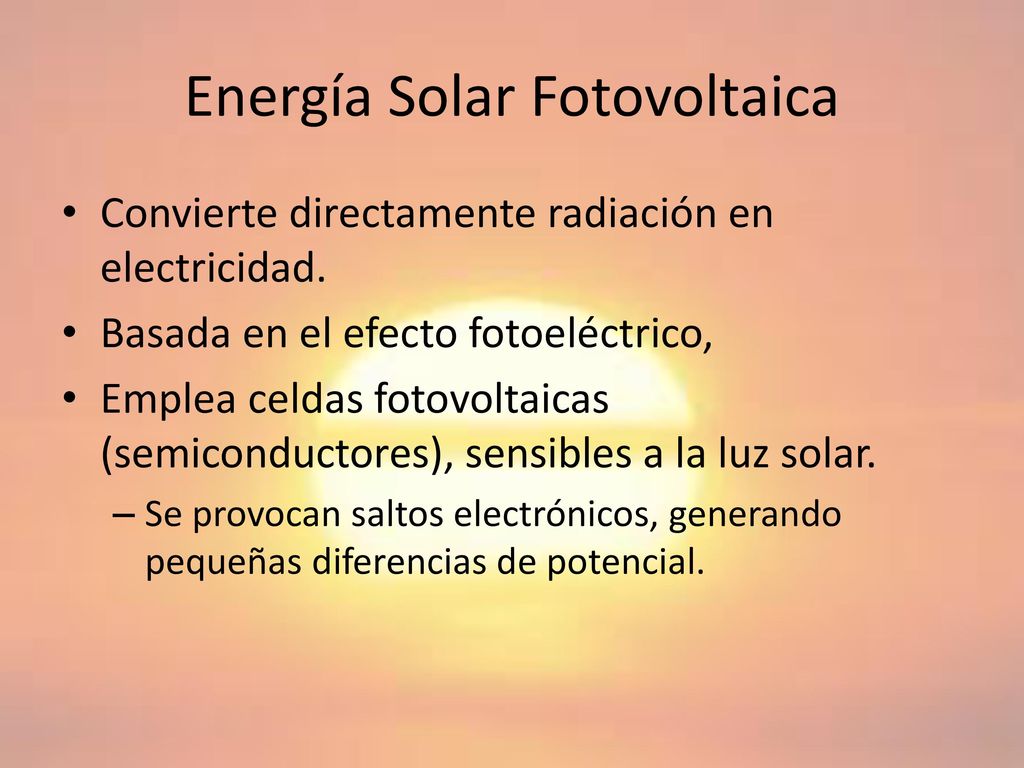

7 Energía Solar Fotovoltaica
Convierte directamente radiación en electricidad. Basada en el efecto fotoeléctrico, Emplea celdas fotovoltaicas (semiconductores), sensibles a la luz solar. Se provocan saltos electrónicos, generando pequeñas diferencias de potencial.

8 Energía Solar Fotovoltaica

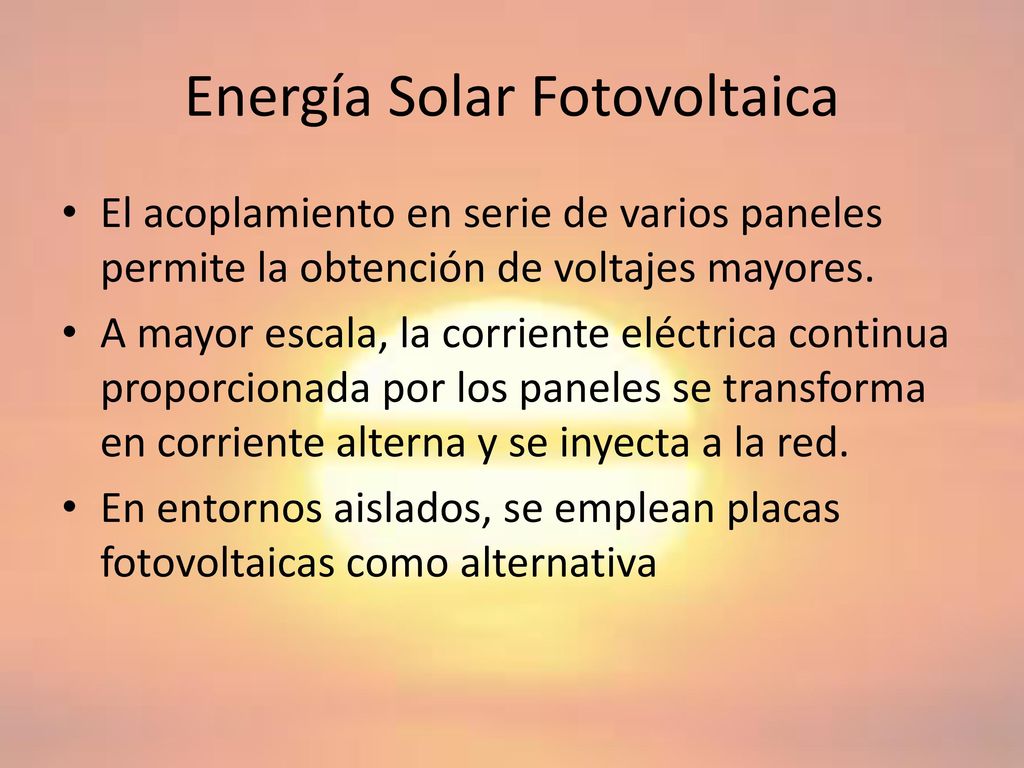

El acoplamiento en serie de varios paneles permite la obtención de voltajes mayores. A mayor escala, la corriente eléctrica continua proporcionada por los paneles se transforma en corriente alterna y se inyecta a la red. En entornos aislados, se emplean placas fotovoltaicas como alternativa

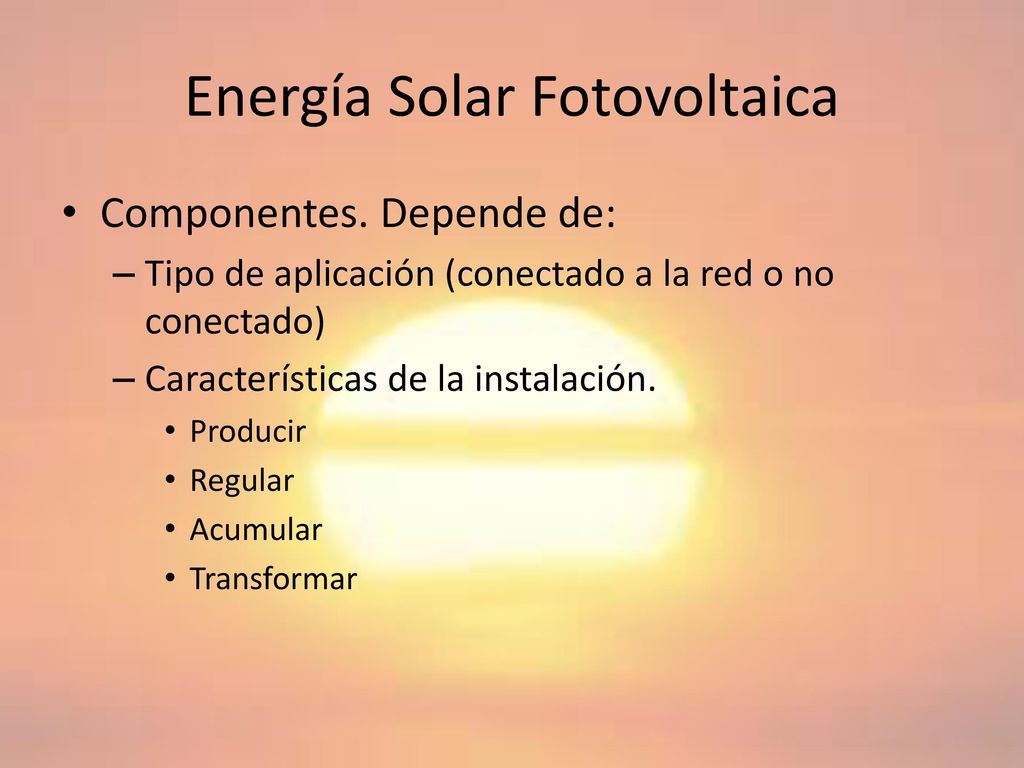

9 Energía Solar Fotovoltaica
Componentes. Depende de: Tipo de aplicación (conectado a la red o no conectado) Características de la instalación. Producir Regular Acumular Transformar

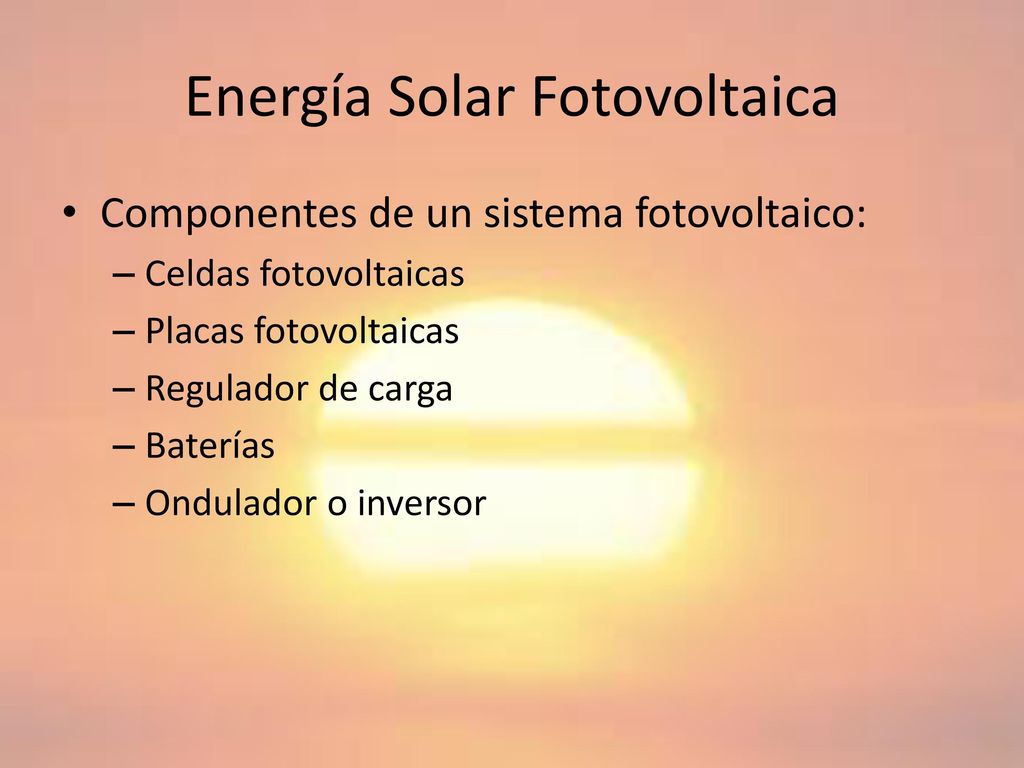

10 Energía Solar Fotovoltaica
Componentes de un sistema fotovoltaico: Celdas fotovoltaicas Placas fotovoltaicas Regulador de carga Baterías Ondulador o inversor

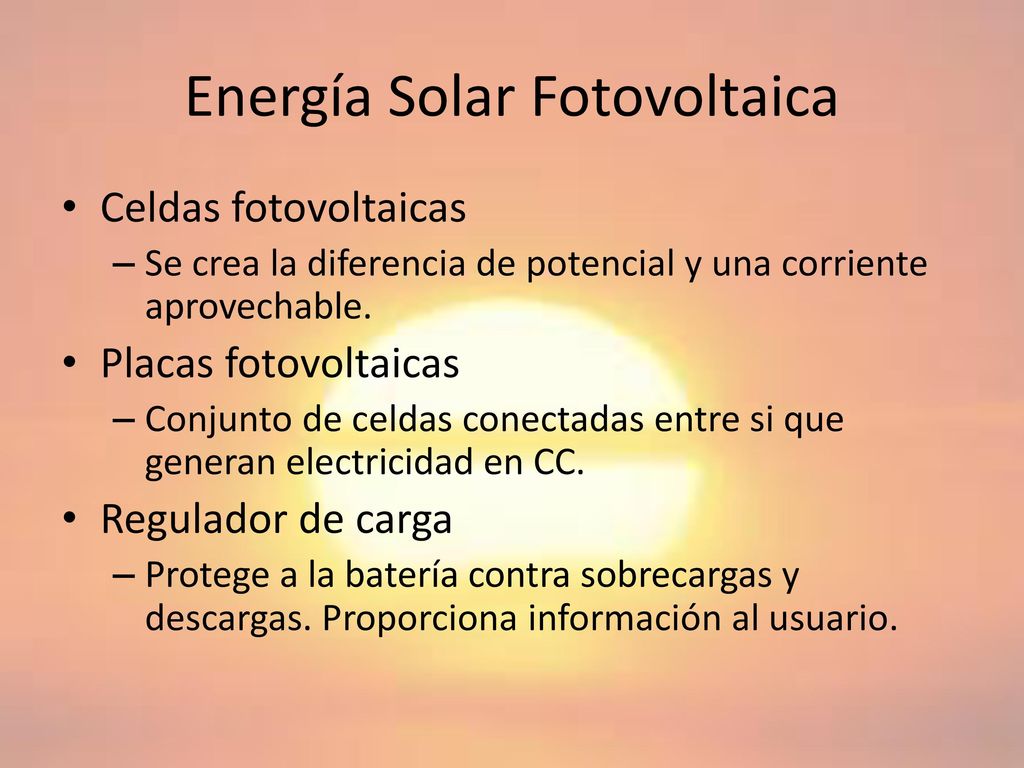

11 Energía Solar Fotovoltaica
Celdas fotovoltaicas Se crea la diferencia de potencial y una corriente aprovechable. Placas fotovoltaicas Conjunto de celdas conectadas entre si que generan electricidad en CC. Regulador de carga Protege a la batería contra sobrecargas y descargas. Proporciona información al usuario.

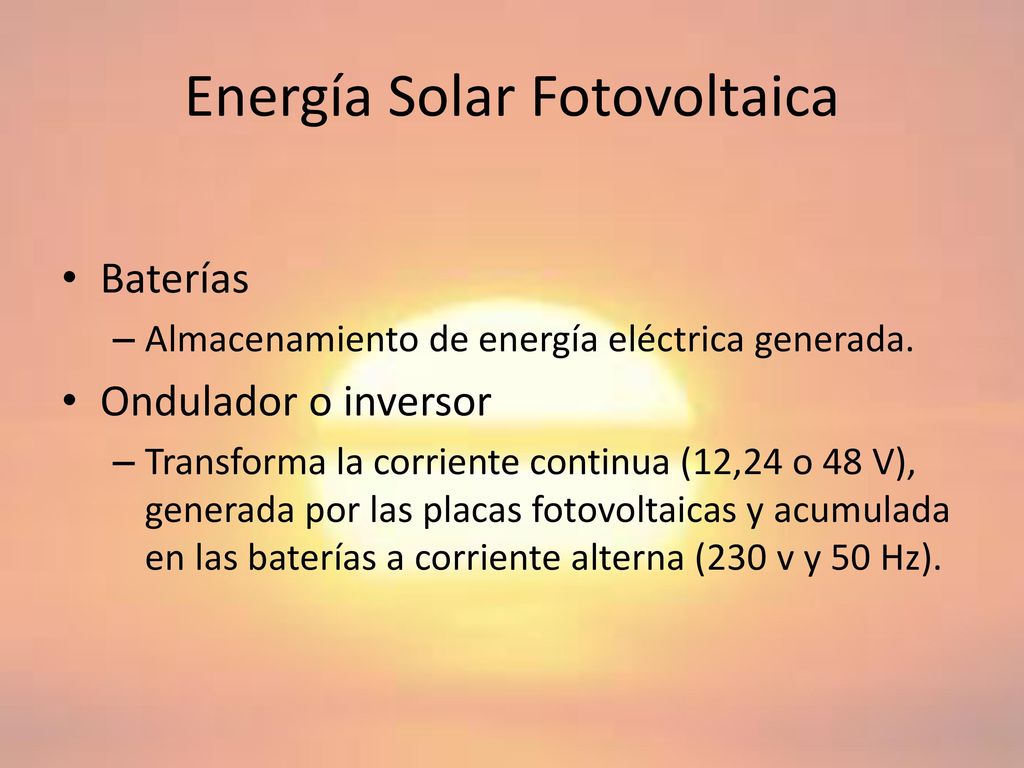

12 Energía Solar Fotovoltaica
Baterías Almacenamiento de energía eléctrica generada. Ondulador o inversor Transforma la corriente continua (12,24 o 48 V), generada por las placas fotovoltaicas y acumulada en las baterías a corriente alterna (230 v y 50 Hz).

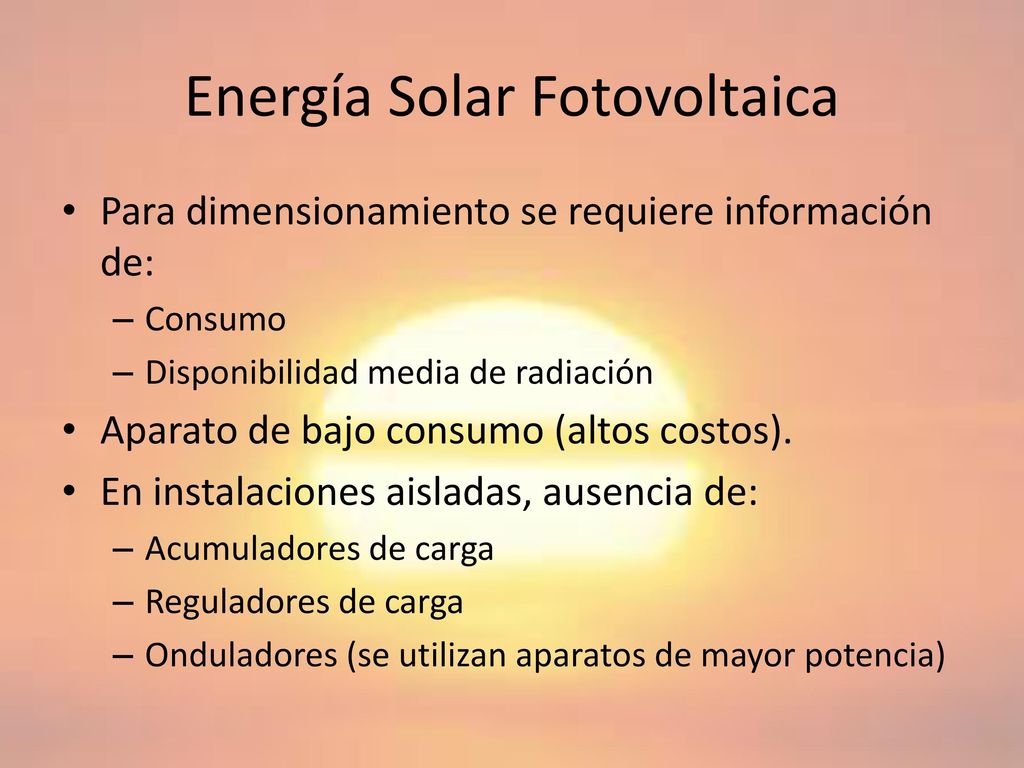

13 Energía Solar Fotovoltaica
Para dimensionamiento se requiere información de: Consumo Disponibilidad media de radiación Aparato de bajo consumo (altos costos). En instalaciones aisladas, ausencia de: Acumuladores de carga Reguladores de carga Onduladores (se utilizan aparatos de mayor potencia)

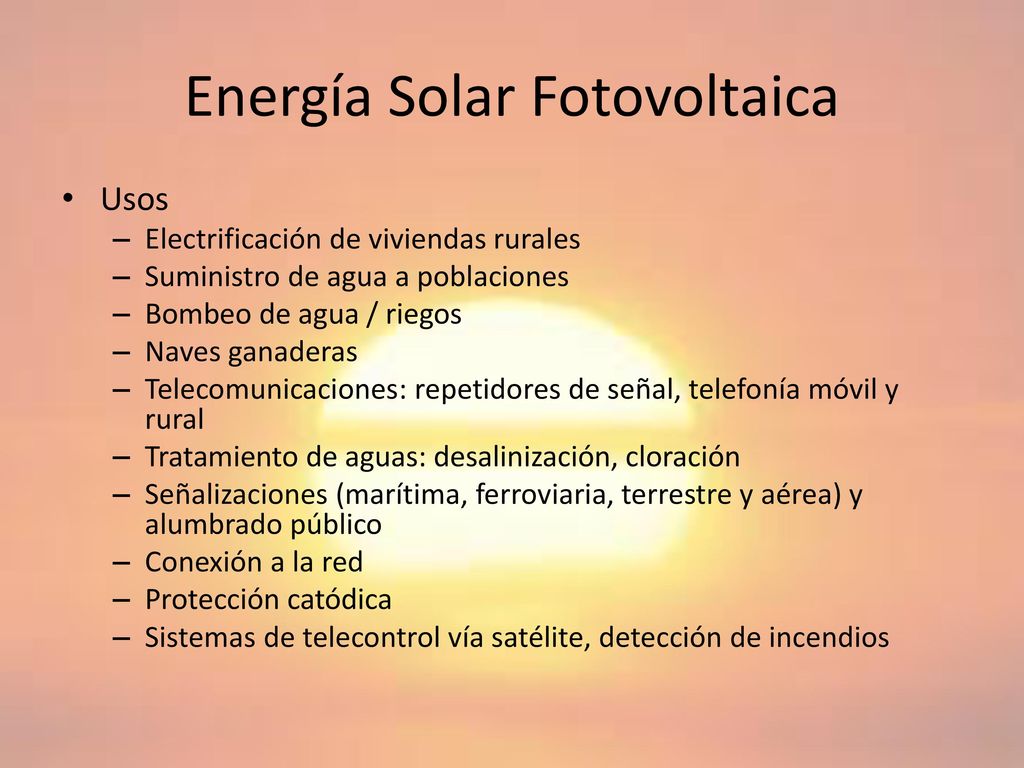

14 Energía Solar Fotovoltaica
Usos Electrificación de viviendas rurales Suministro de agua a poblaciones Bombeo de agua / riegos Naves ganaderas Telecomunicaciones: repetidores de señal, telefonía móvil y rural Tratamiento de aguas: desalinización, cloración Señalizaciones (marítima, ferroviaria, terrestre y aérea) y alumbrado público Conexión a la red Protección catódica Sistemas de telecontrol vía satélite, detección de incendios

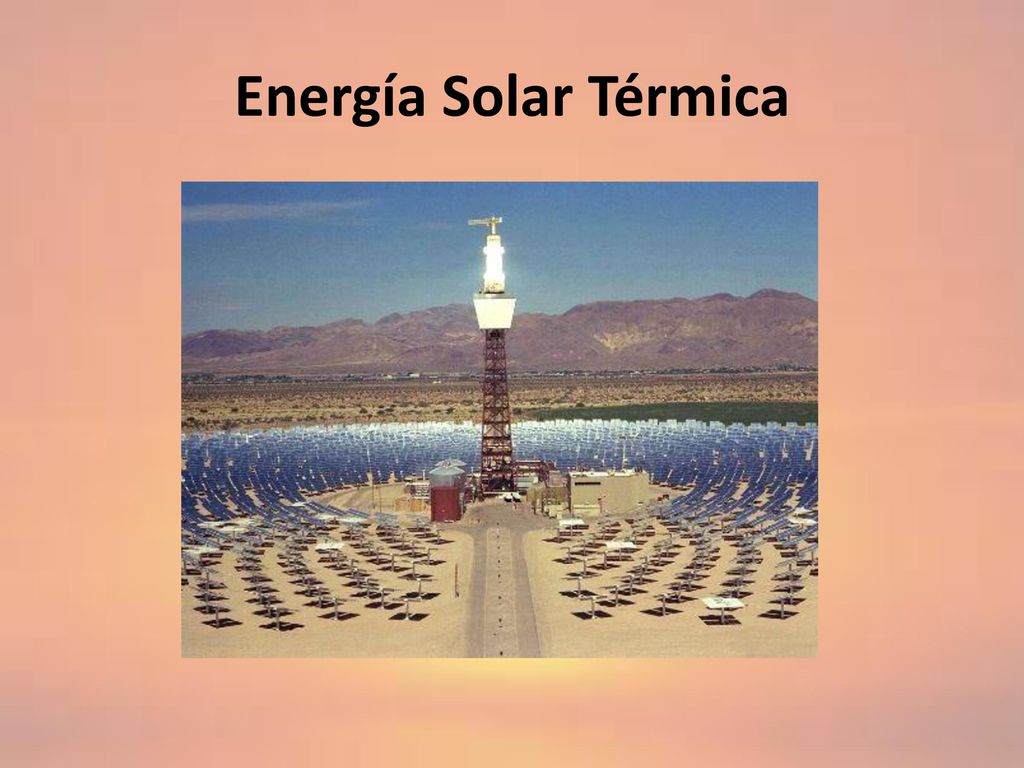

15 Energía Solar Térmica

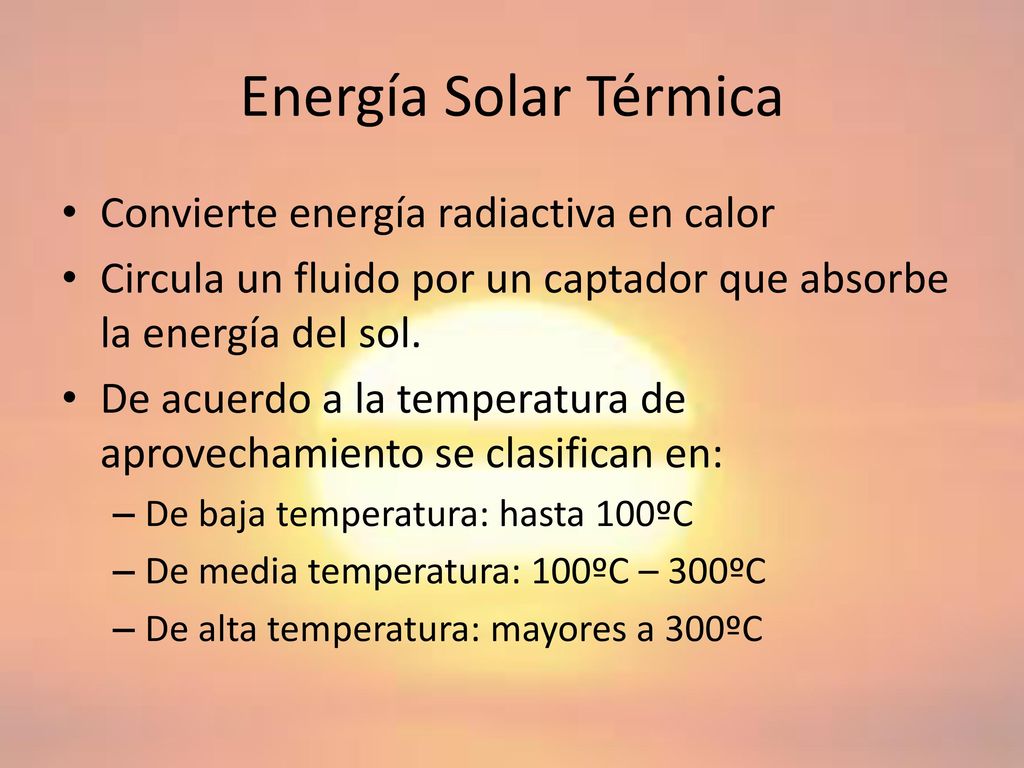

16 Energía Solar Térmica Convierte energía radiactiva en calor
Circula un fluido por un captador que absorbe la energía del sol. De acuerdo a la temperatura de aprovechamiento se clasifican en: De baja temperatura: hasta 100ºC De media temperatura: 100ºC – 300ºC De alta temperatura: mayores a 300ºC

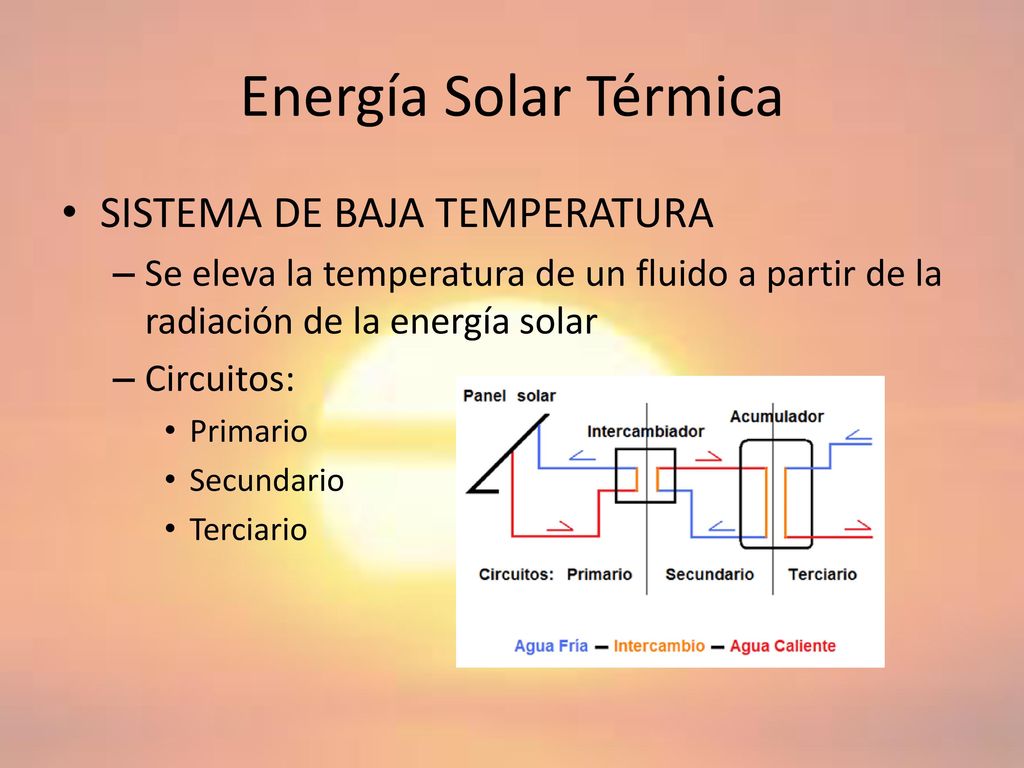

17 Energía Solar Térmica SISTEMA DE BAJA TEMPERATURA
Se eleva la temperatura de un fluido a partir de la radiación de la energía solar Circuitos: Primario Secundario Terciario

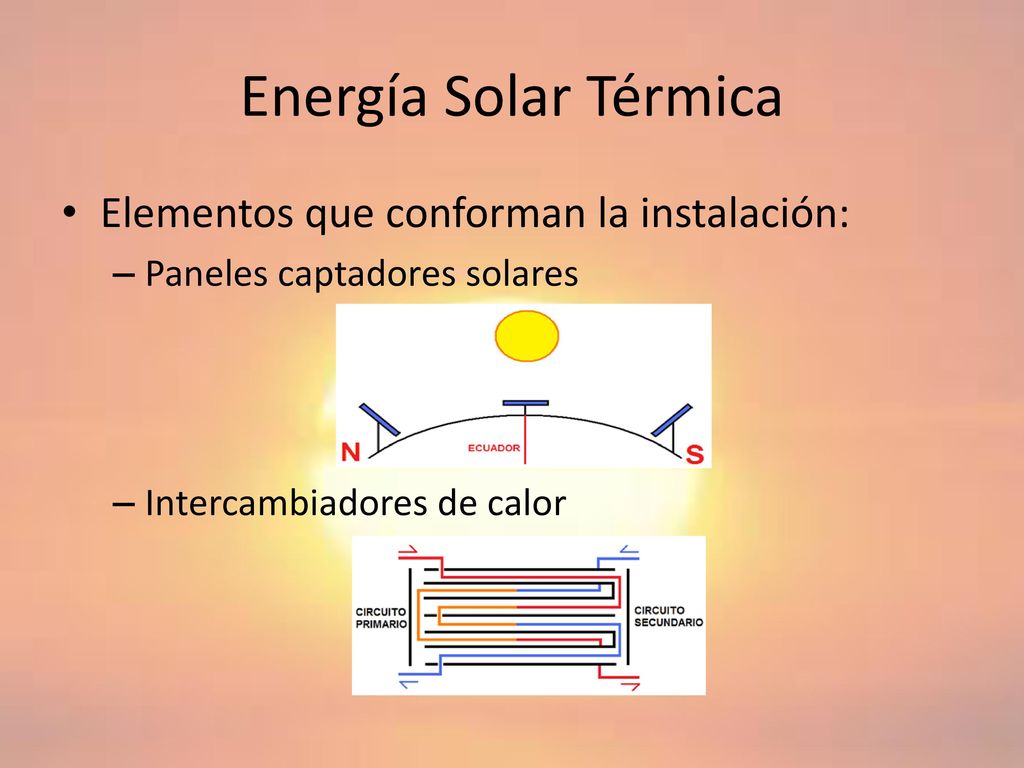

18 Energía Solar Térmica Elementos que conforman la instalación:
Paneles captadores solares Intercambiadores de calor

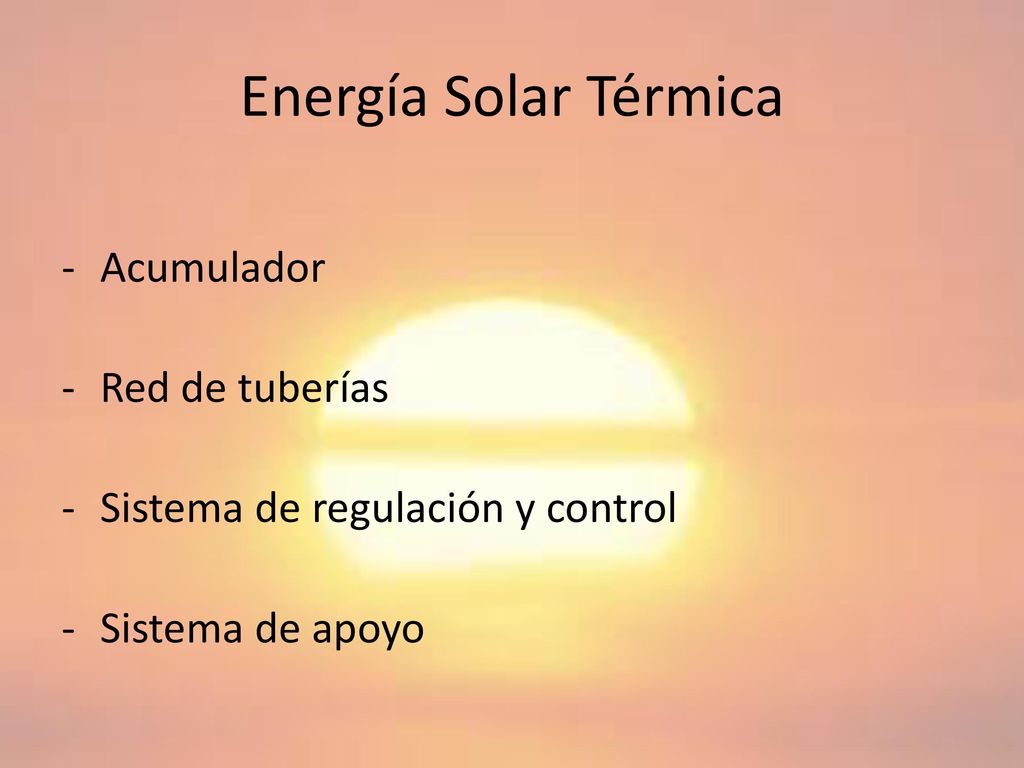

19 Energía Solar Térmica Acumulador Red de tuberías
Sistema de regulación y control Sistema de apoyo

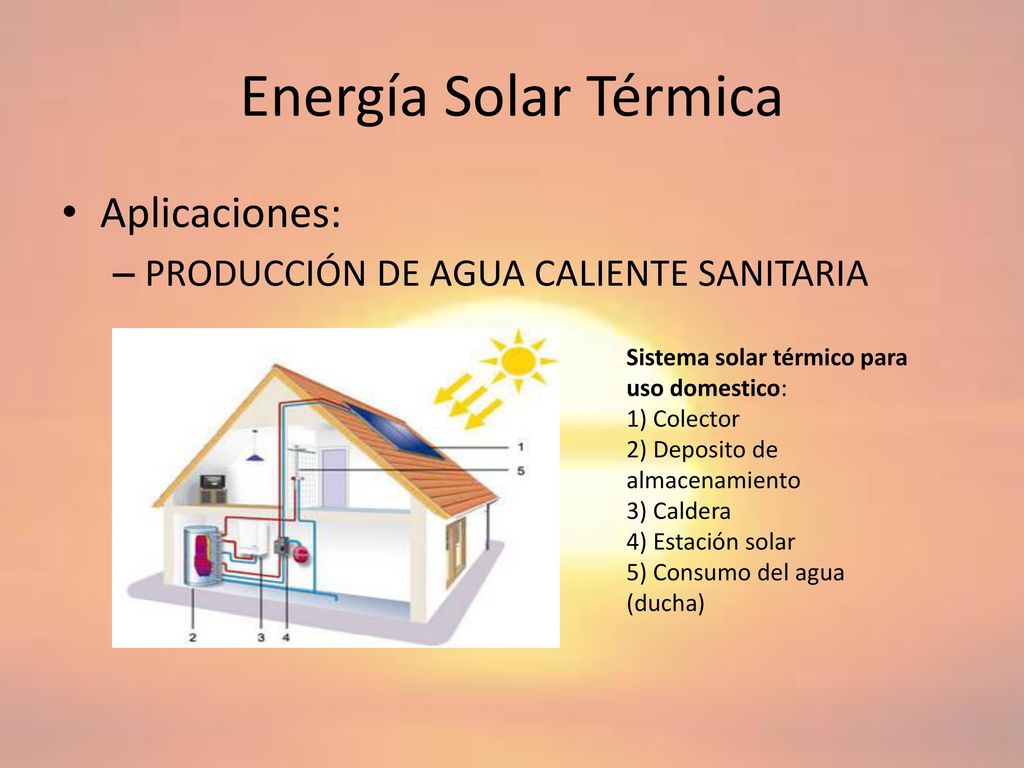

20 Energía Solar Térmica Aplicaciones:
PRODUCCIÓN DE AGUA CALIENTE SANITARIA Sistema solar térmico para uso domestico: 1) Colector 2) Deposito de almacenamiento 3) Caldera 4) Estación solar 5) Consumo del agua (ducha)

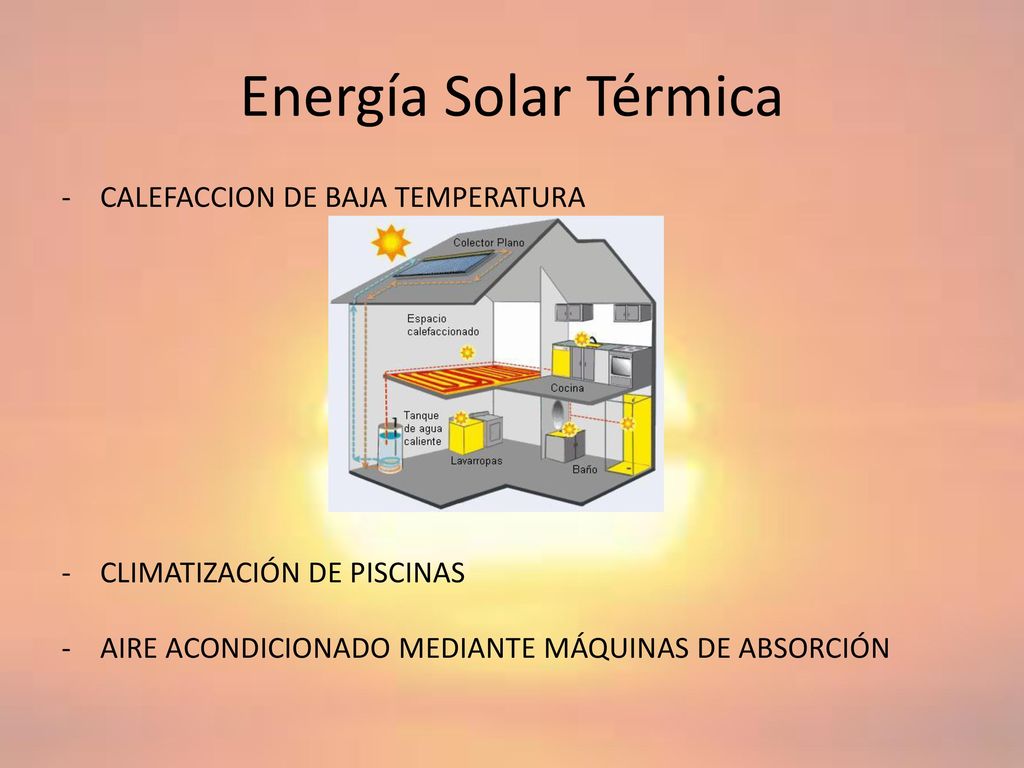

21 Energía Solar Térmica CALEFACCION DE BAJA TEMPERATURA
CLIMATIZACIÓN DE PISCINAS AIRE ACONDICIONADO MEDIANTE MÁQUINAS DE ABSORCIÓN

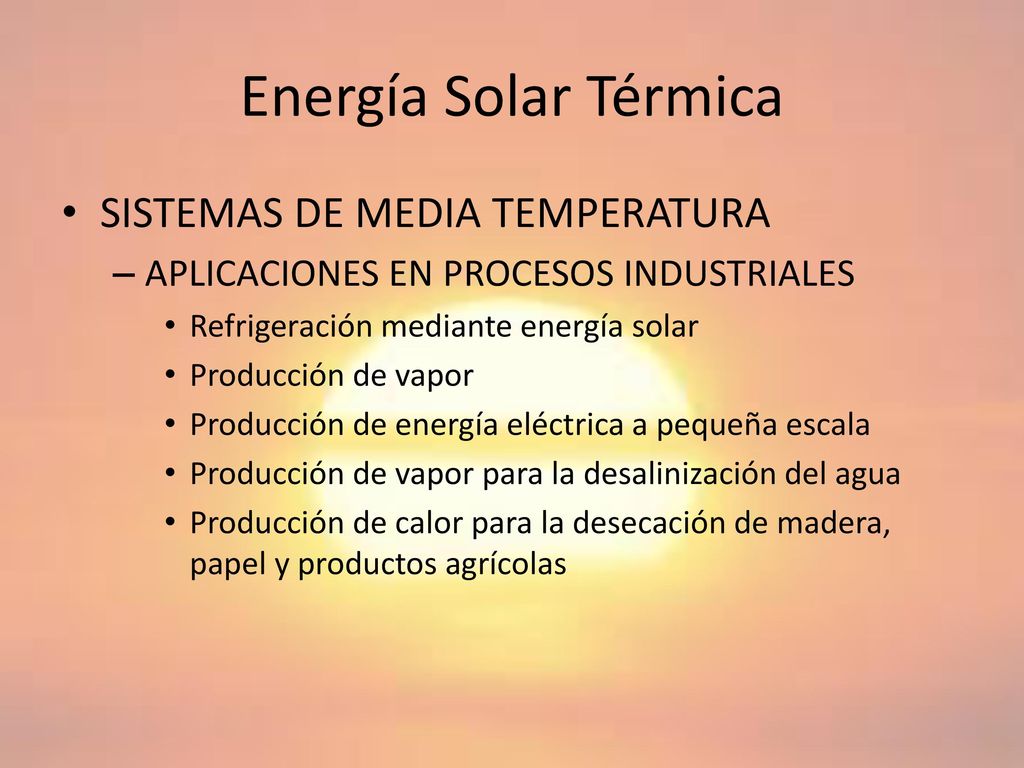

22 Energía Solar Térmica SISTEMAS DE MEDIA TEMPERATURA
APLICACIONES EN PROCESOS INDUSTRIALES Refrigeración mediante energía solar Producción de vapor Producción de energía eléctrica a pequeña escala Producción de vapor para la desalinización del agua Producción de calor para la desecación de madera, papel y productos agrícolas

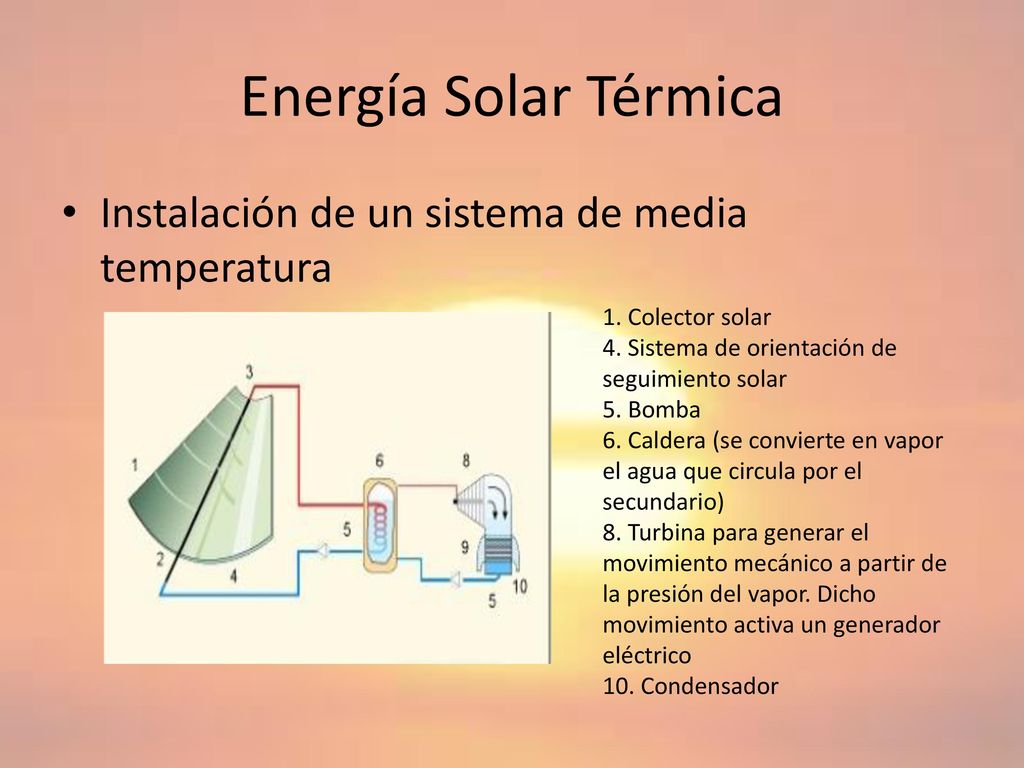

23 Energía Solar Térmica Instalación de un sistema de media temperatura
1. Colector solar 4. Sistema de orientación de seguimiento solar 5. Bomba 6. Caldera (se convierte en vapor el agua que circula por el secundario) 8. Turbina para generar el movimiento mecánico a partir de la presión del vapor. Dicho movimiento activa un generador eléctrico 10. Condensador

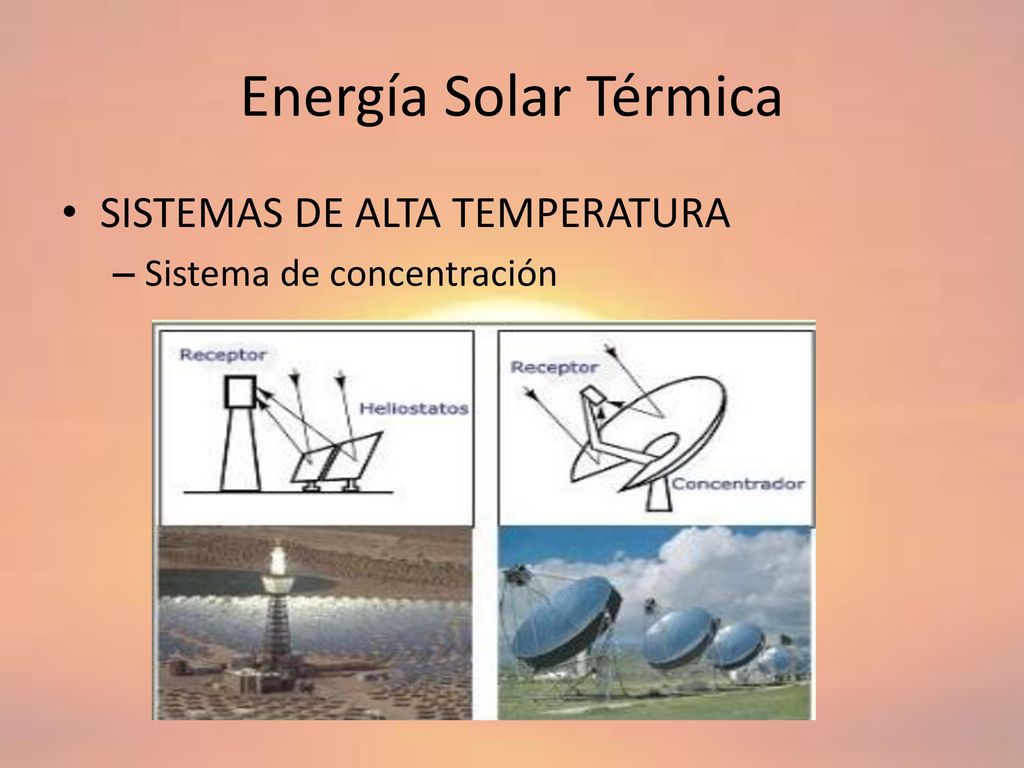

24 Energía Solar Térmica SISTEMAS DE ALTA TEMPERATURA
Sistema de concentración

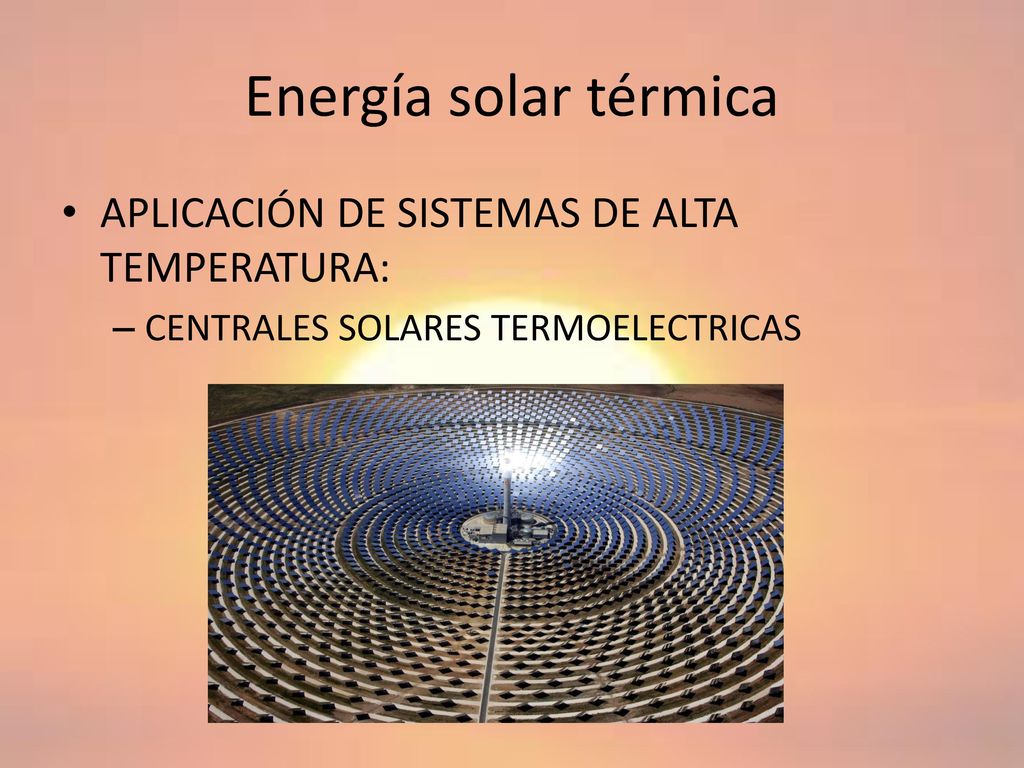

25 Energía solar térmica APLICACIÓN DE SISTEMAS DE ALTA TEMPERATURA:
CENTRALES SOLARES TERMOELECTRICAS

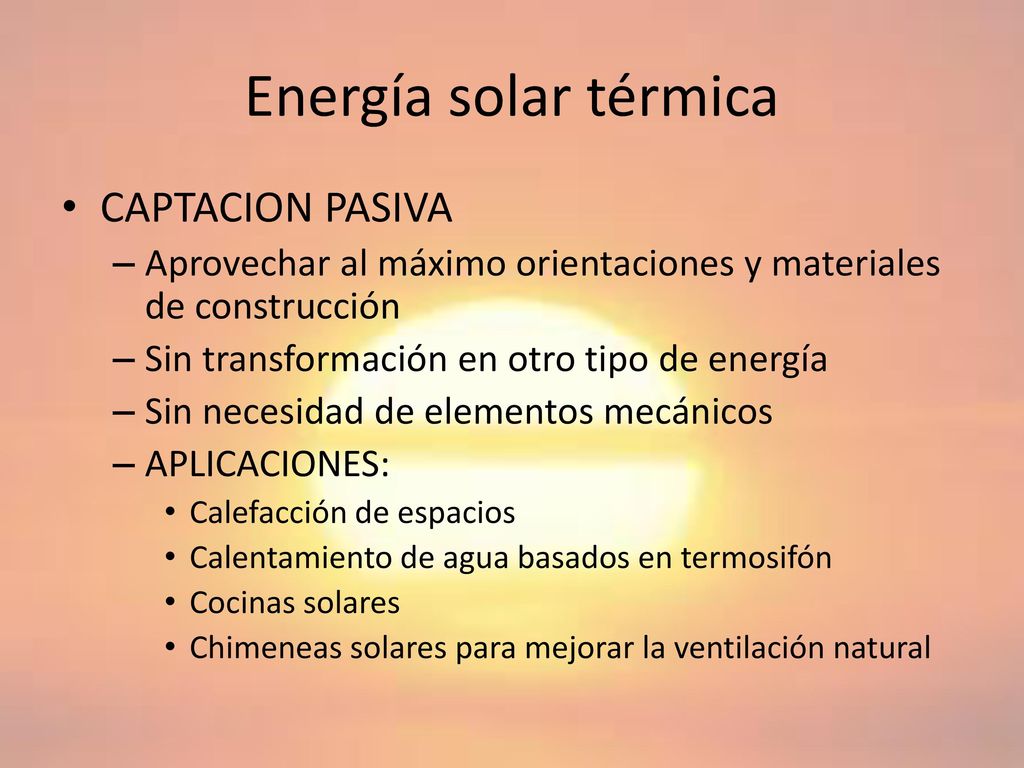

26 Energía solar térmica CAPTACION PASIVA
Aprovechar al máximo orientaciones y materiales de construcción Sin transformación en otro tipo de energía Sin necesidad de elementos mecánicos APLICACIONES: Calefacción de espacios Calentamiento de agua basados en termosifón Cocinas solares Chimeneas solares para mejorar la ventilación natural

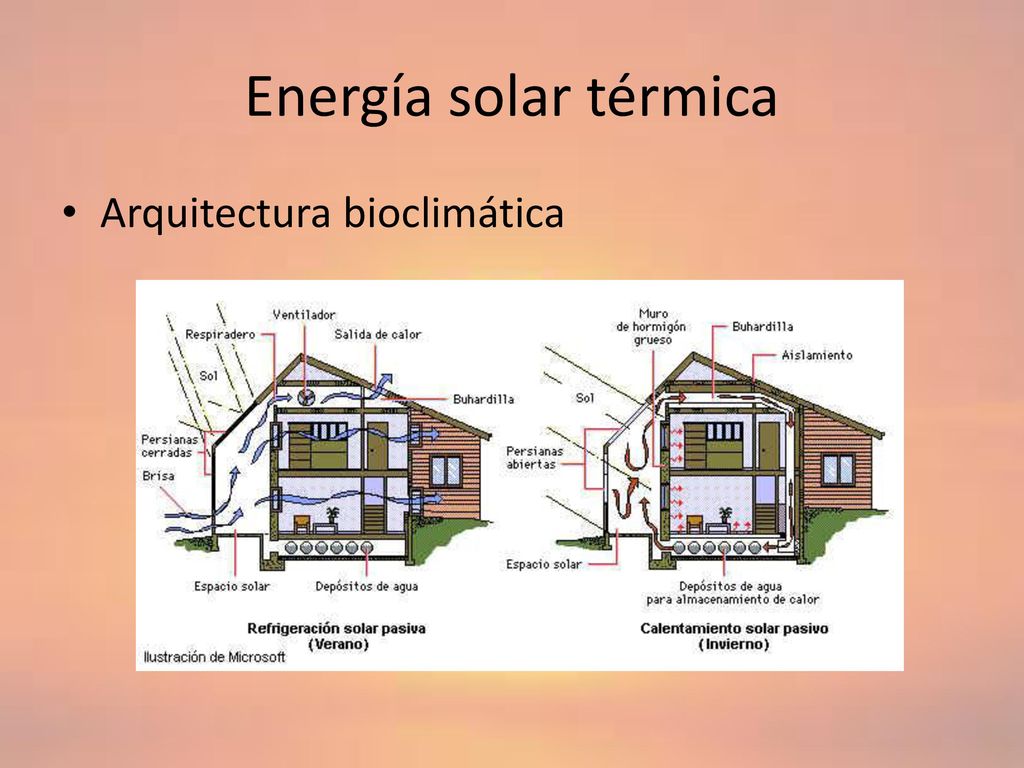

27 Energía solar térmica Arquitectura bioclimática

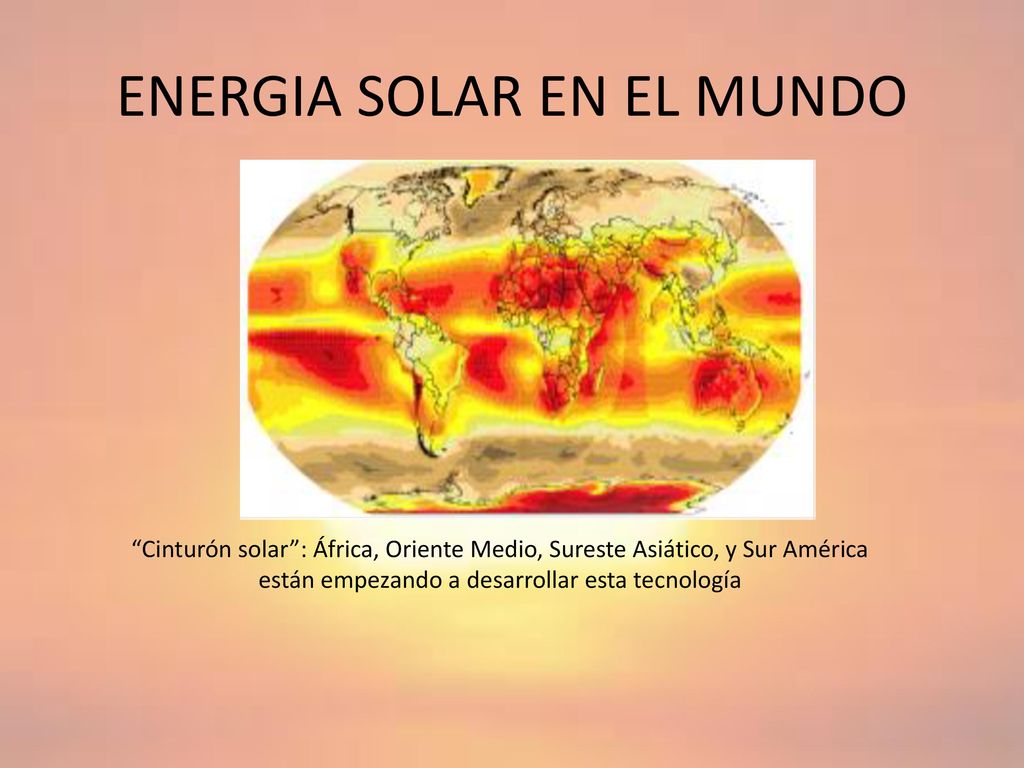

28 ENERGIA SOLAR EN EL MUNDO
“Cinturón solar”: África, Oriente Medio, Sureste Asiático, y Sur América están empezando a desarrollar esta tecnología

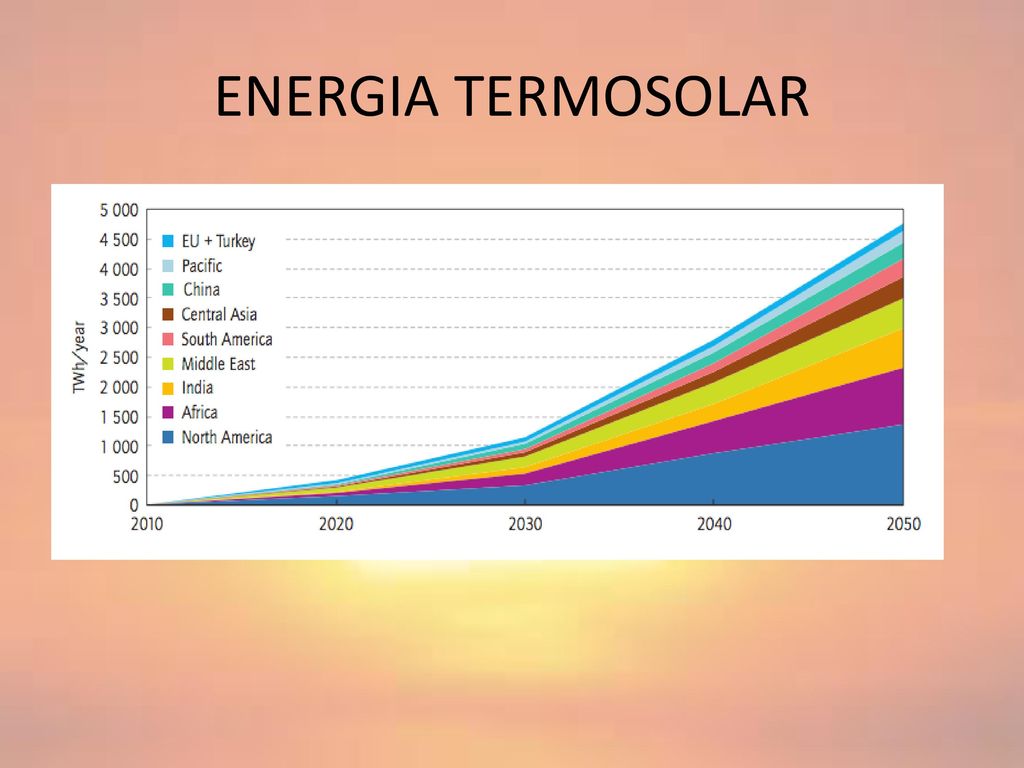

29 ENERGIA TERMOSOLAR

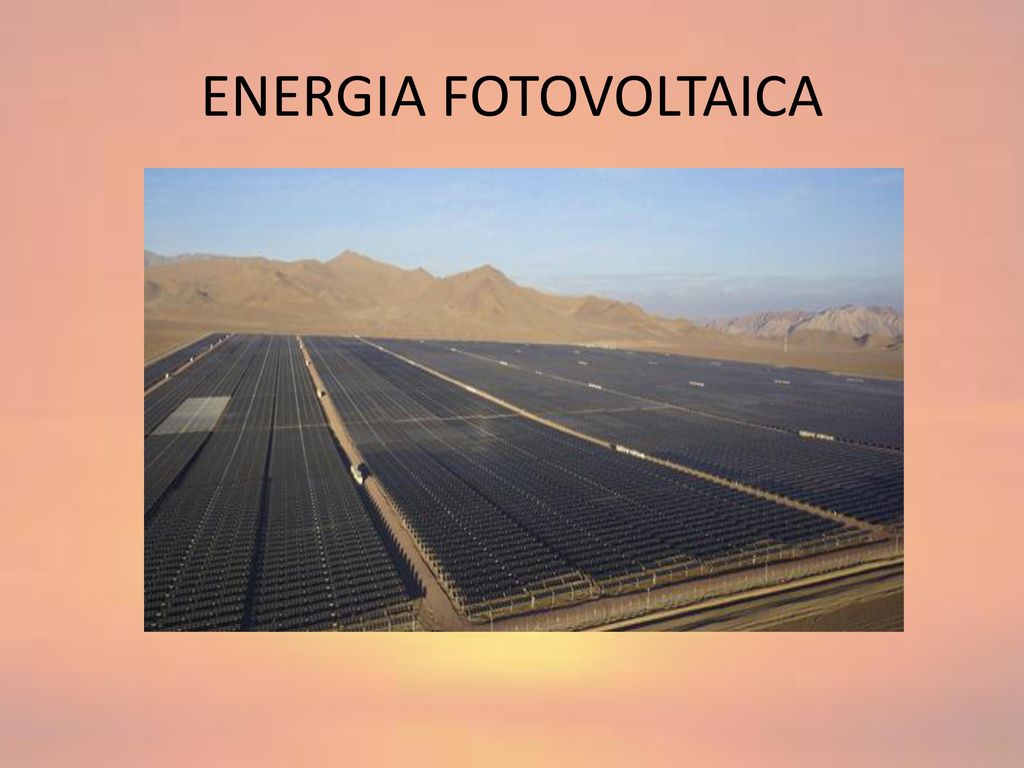

30 ENERGIA FOTOVOLTAICA

31 Ventajas y desventajas de la energía solar

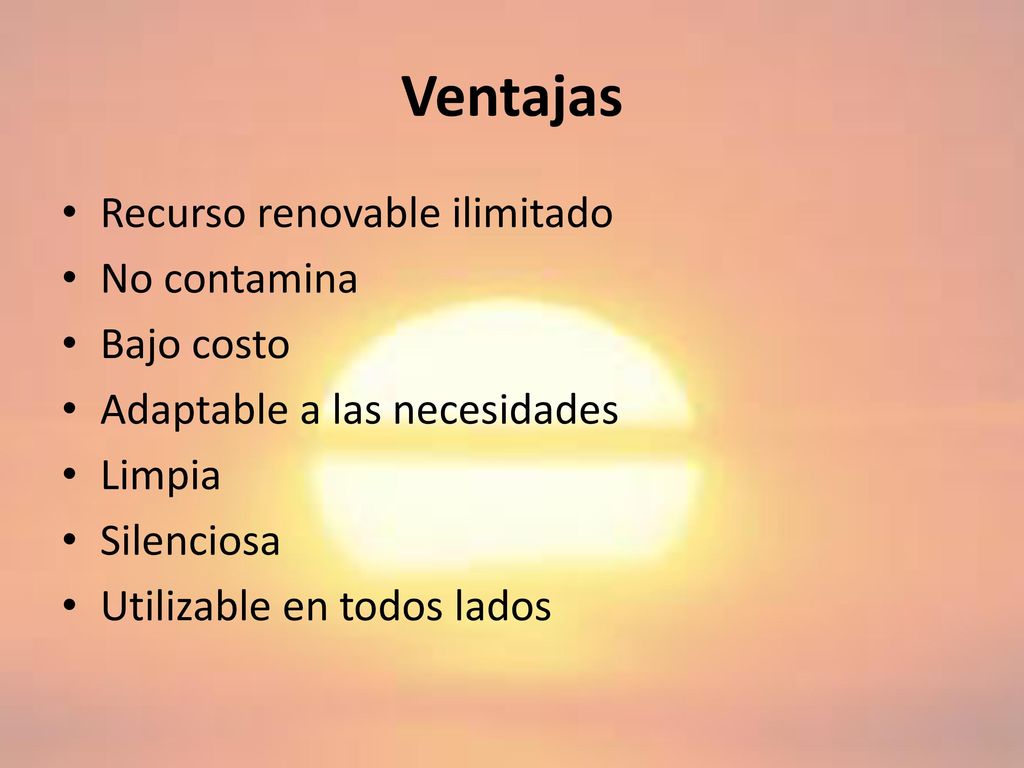

32 Ventajas Recurso renovable ilimitado No contamina Bajo costo
Adaptable a las necesidades Limpia Silenciosa Utilizable en todos lados

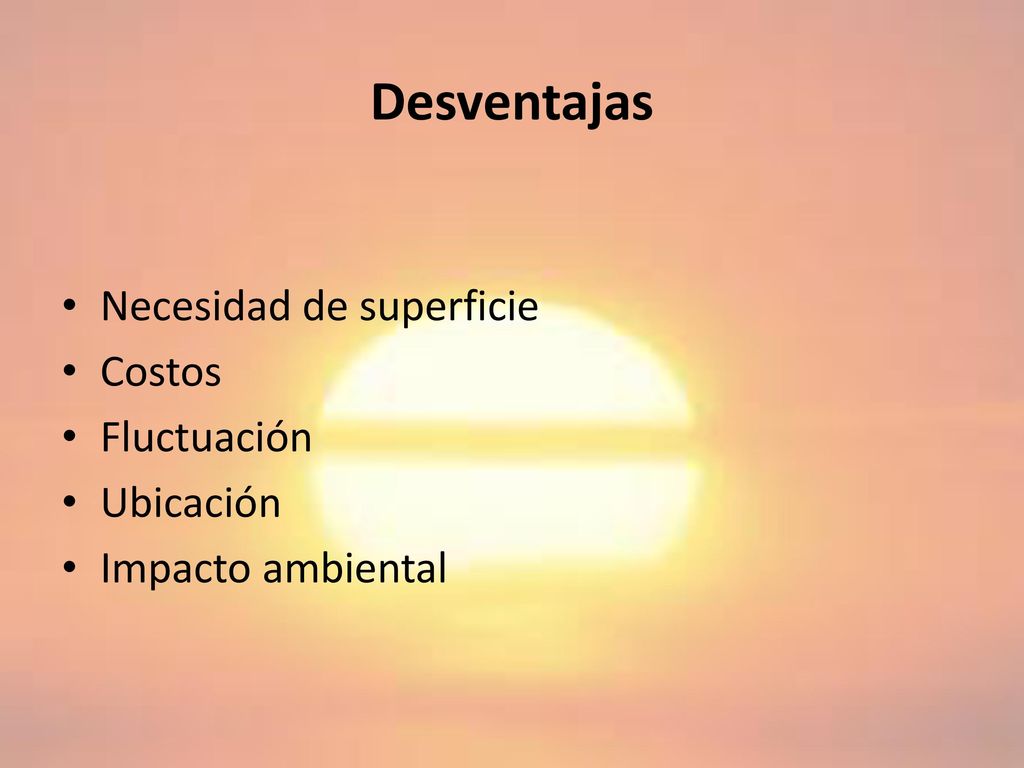

33 Desventajas Necesidad de superficie Costos Fluctuación Ubicación
Impacto ambiental

34 Aplicaciones innovadoras

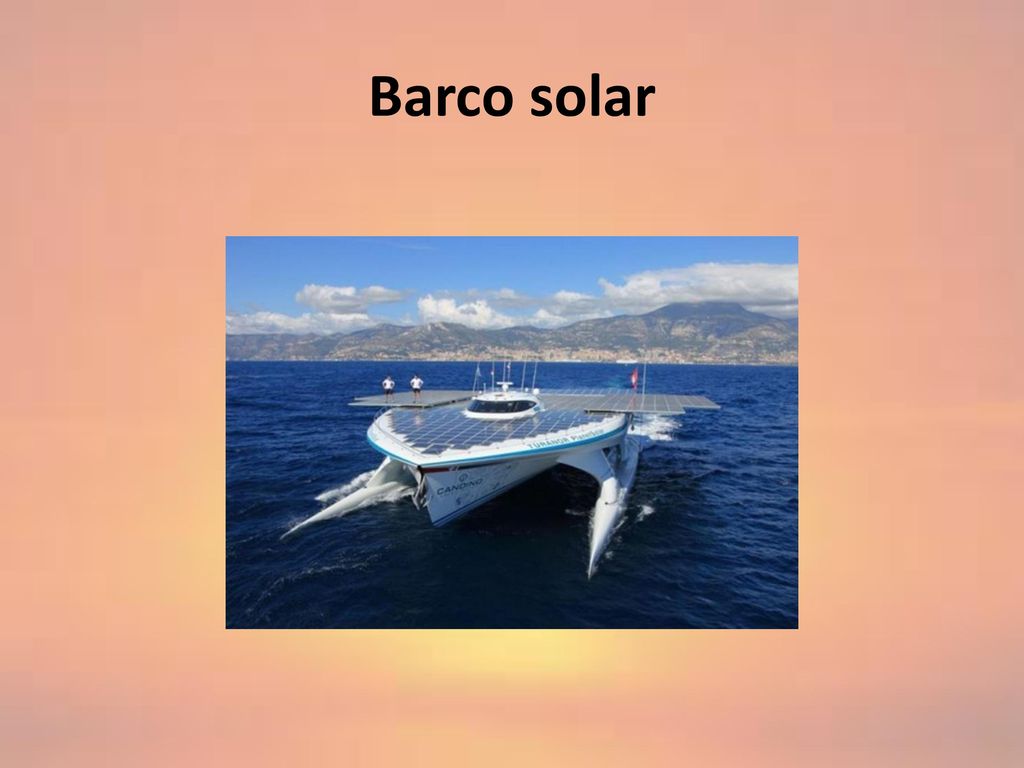

35 Barco solar

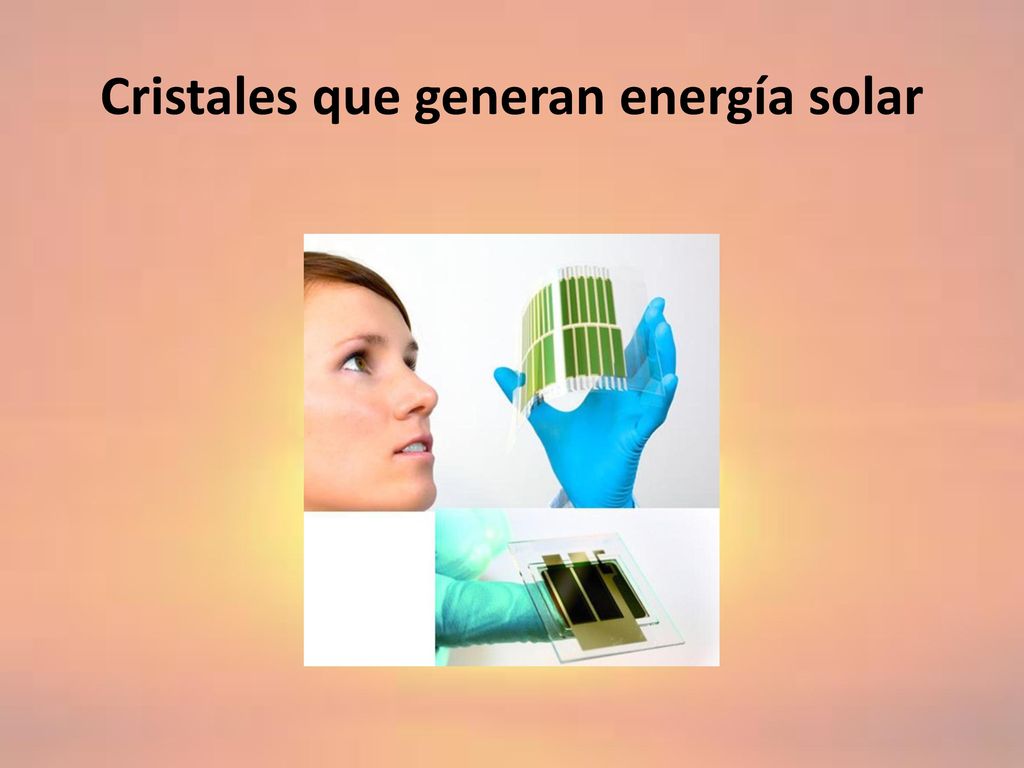

36 Cristales que generan energía solar

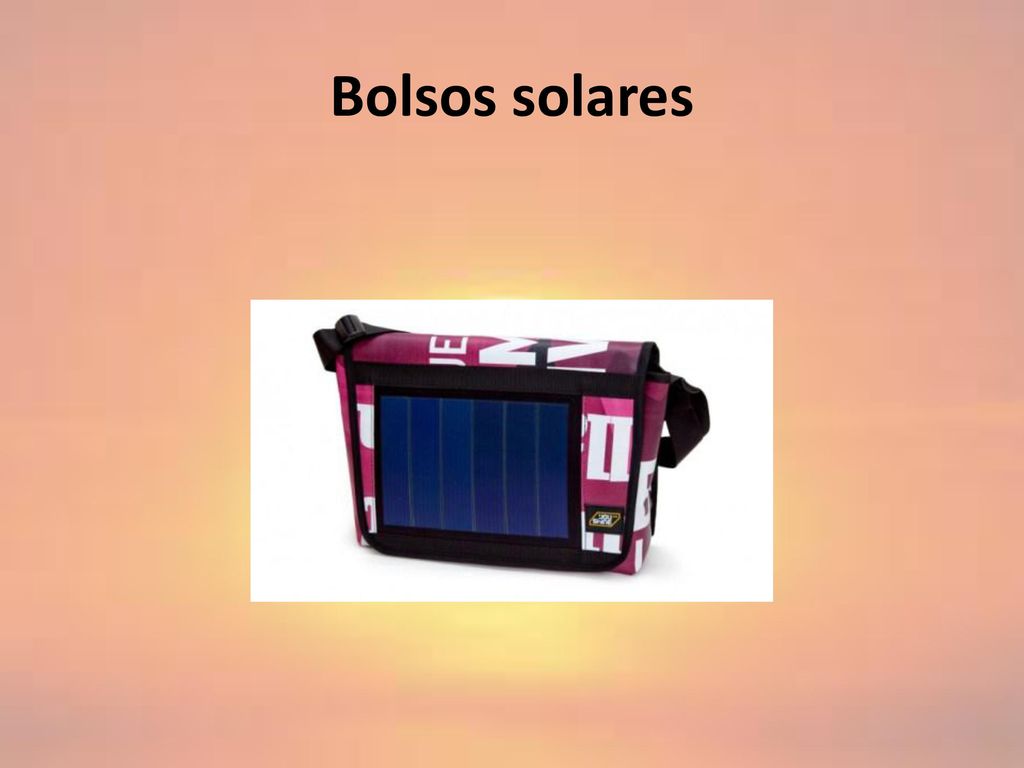

37 Bolsos solares

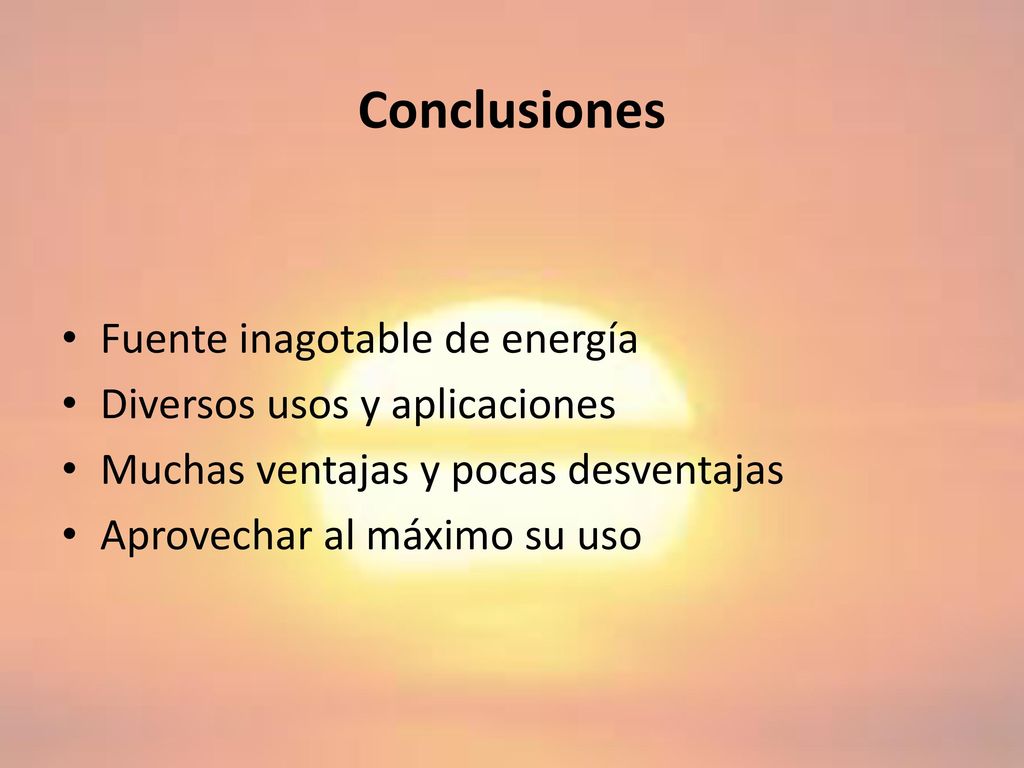

38 Conclusiones Fuente inagotable de energía Diversos usos y aplicaciones
Muchas ventajas y pocas desventajas Aprovechar al máximo su uso

39 GRACIAS!! PREGUNTAS??
