1 AMPS (ADVANCED MOBILE PHONES SYSTEM)
MOVILES AMPS (ADVANCED MOBILE PHONES SYSTEM) Expositor: Ing. Hugo H. Choque A.

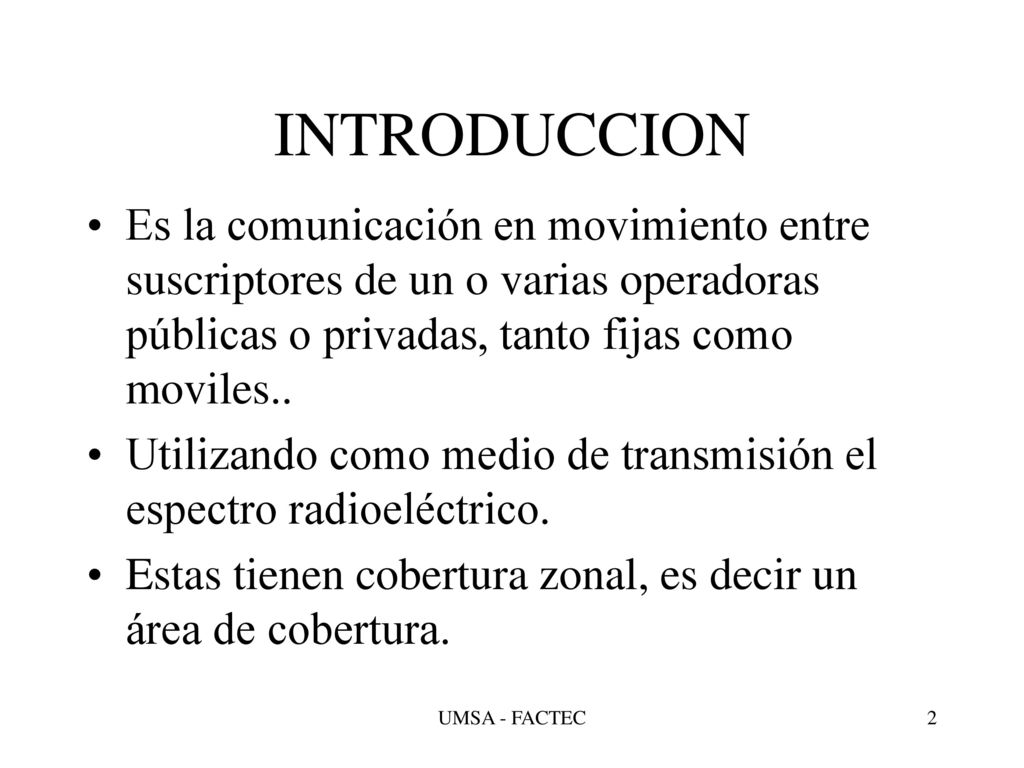

2 INTRODUCCION Es la comunicación en movimiento entre suscriptores de un o varias operadoras públicas o privadas, tanto fijas como moviles.. Utilizando como medio de transmisión el espectro radioeléctrico. Estas tienen cobertura zonal, es decir un área de cobertura. UMSA - FACTEC

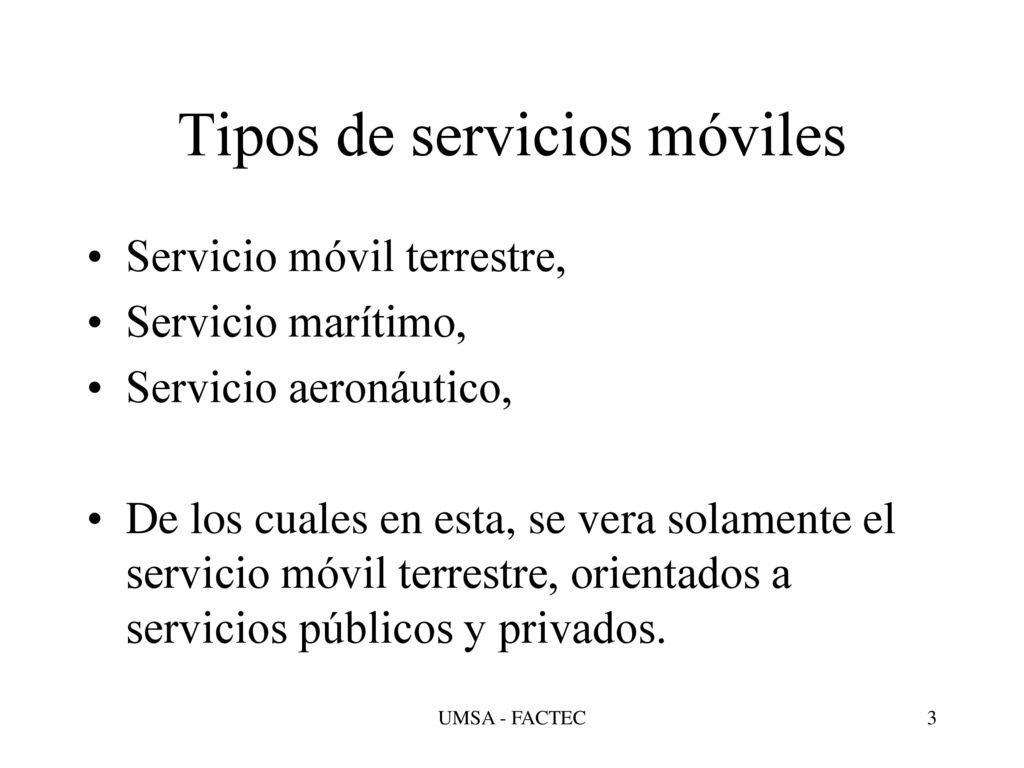

3 Tipos de servicios móviles
Servicio móvil terrestre, Servicio marítimo, Servicio aeronáutico, De los cuales en esta, se vera solamente el servicio móvil terrestre, orientados a servicios públicos y privados. UMSA - FACTEC

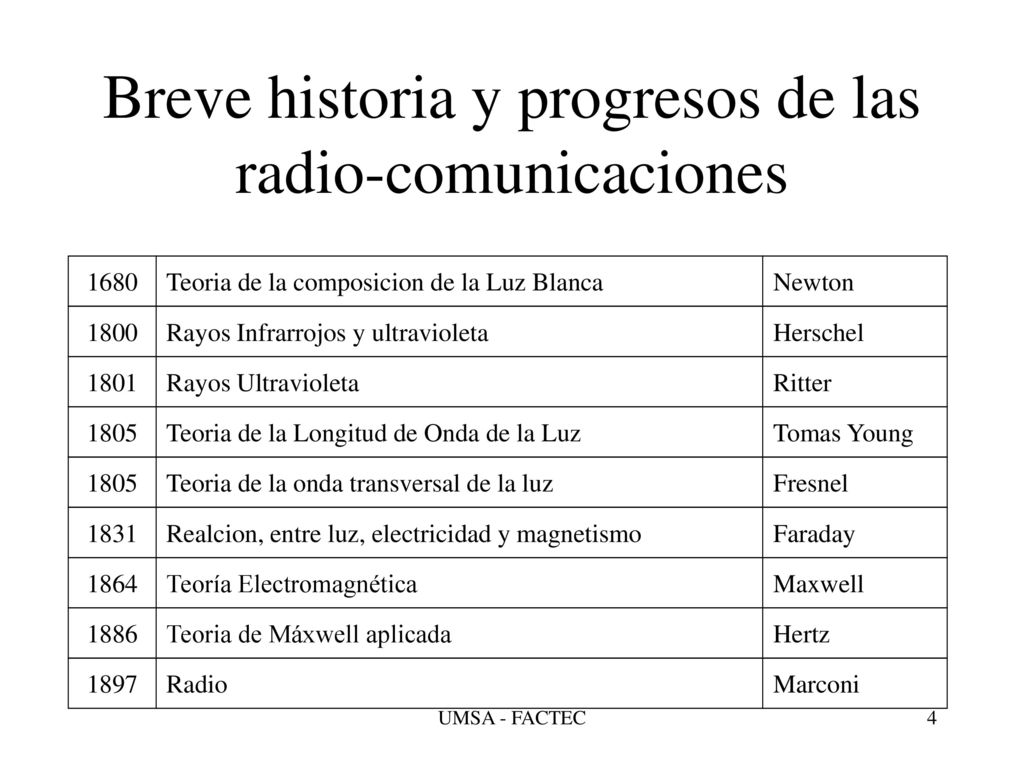

4 Breve historia y progresos de las radio-comunicaciones
1680 Teoria de la composicion de la Luz Blanca Newton 1800 Rayos Infrarrojos y ultravioleta Herschel 1801 Rayos Ultravioleta Ritter 1805 Teoria de la Longitud de Onda de la Luz Tomas Young Teoria de la onda transversal de la luz Fresnel 1831 Realcion, entre luz, electricidad y magnetismo Faraday 1864 Teoría Electromagnética Maxwell 1886 Teoria de Máxwell aplicada Hertz 1897 Radio Marconi UMSA - FACTEC

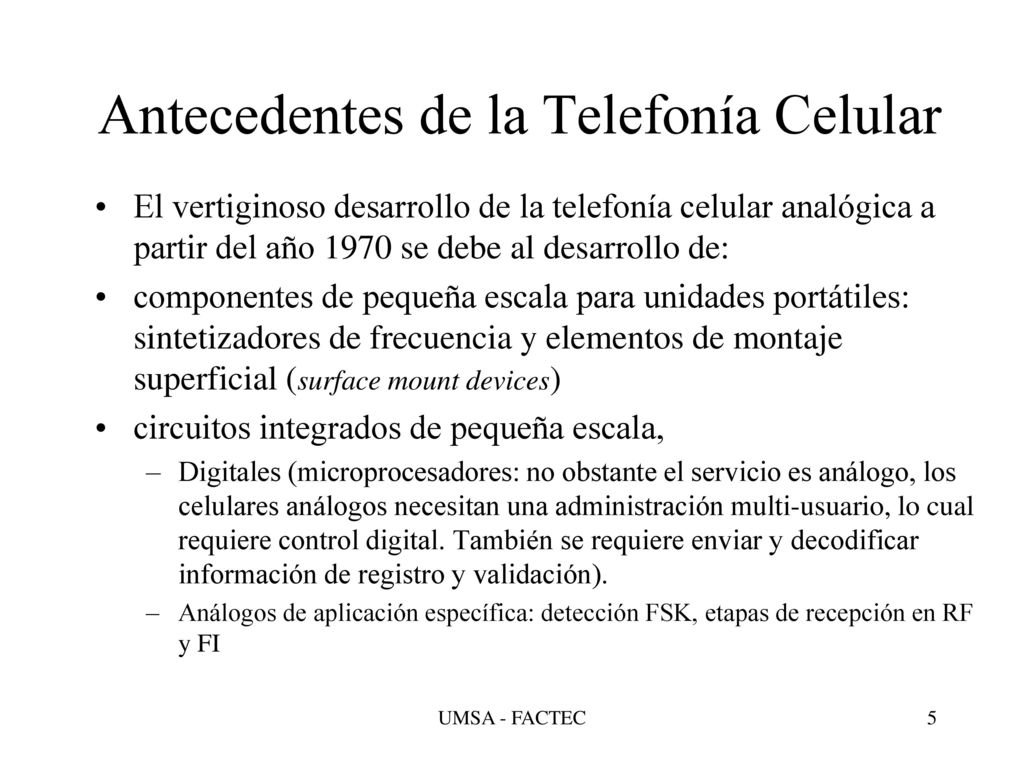

5 Antecedentes de la Telefonía Celular
El vertiginoso desarrollo de la telefonía celular analógica a partir del año 1970 se debe al desarrollo de: componentes de pequeña escala para unidades portátiles: sintetizadores de frecuencia y elementos de montaje superficial (surface mount devices) circuitos integrados de pequeña escala, Digitales (microprocesadores: no obstante el servicio es análogo, los celulares análogos necesitan una administración multi-usuario, lo cual requiere control digital. También se requiere enviar y decodificar información de registro y validación). Análogos de aplicación específica: detección FSK, etapas de recepción en RF y FI UMSA - FACTEC

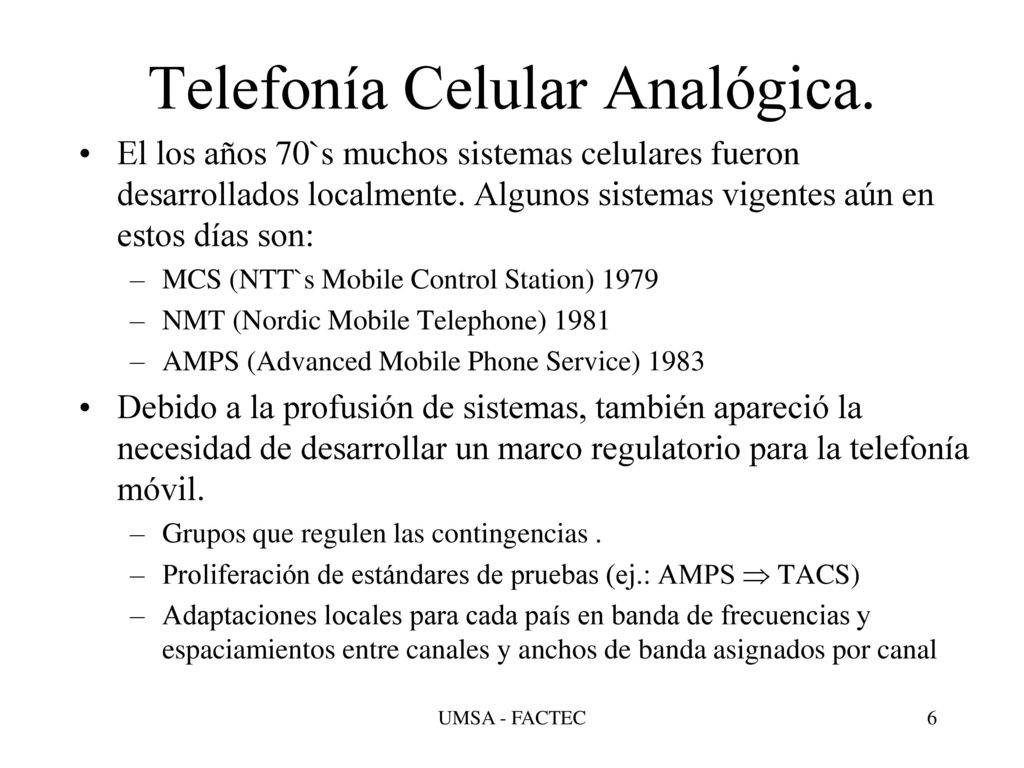

6 Telefonía Celular Analógica.
El los años 70`s muchos sistemas celulares fueron desarrollados localmente. Algunos sistemas vigentes aún en estos días son: MCS (NTT`s Mobile Control Station) 1979 NMT (Nordic Mobile Telephone) 1981 AMPS (Advanced Mobile Phone Service) 1983 Debido a la profusión de sistemas, también apareció la necesidad de desarrollar un marco regulatorio para la telefonía móvil. Grupos que regulen las contingencias . Proliferación de estándares de pruebas (ej.: AMPS  TACS) Adaptaciones locales para cada país en banda de frecuencias y espaciamientos entre canales y anchos de banda asignados por canal UMSA - FACTEC

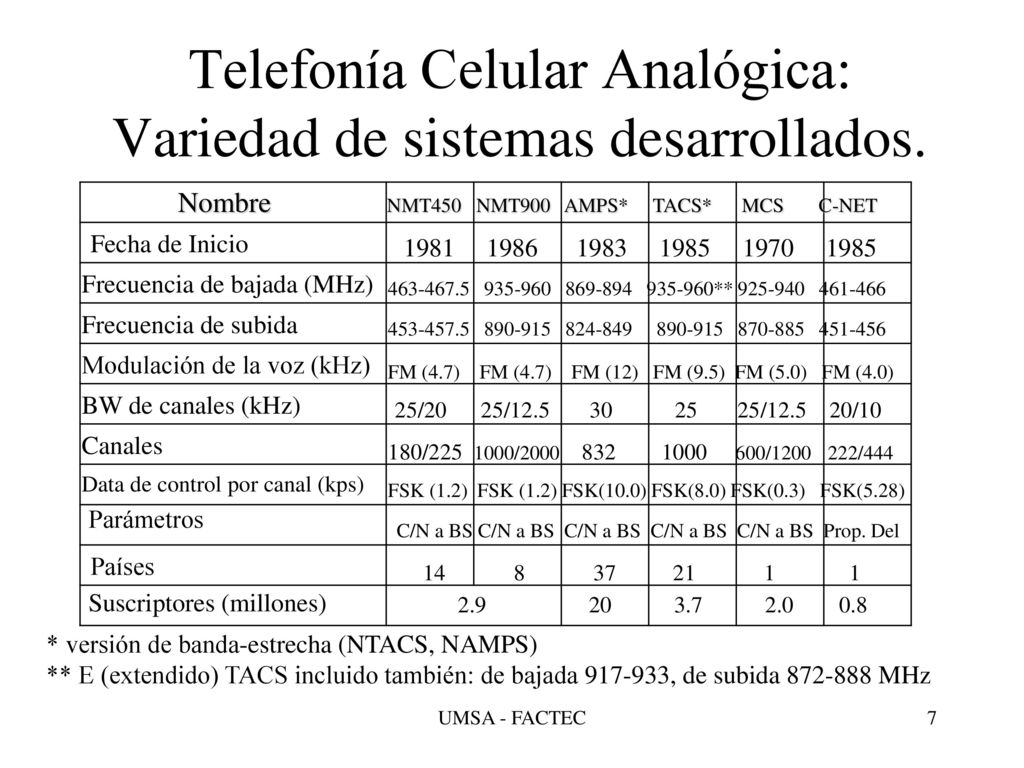

7 Telefonía Celular Analógica: Variedad de sistemas desarrollados.
Nombre NMT450 NMT900 AMPS* TACS* MCS C-NET Fecha de Inicio Frecuencia de bajada (MHz) Frecuencia de subida Modulación de la voz (kHz) BW de canales (kHz) Canales Data de control por canal (kps) Países Suscriptores (millones) ** FM (4.7) FM (4.7) FM (12) FM (9.5) FM (5.0) FM (4.0) 25/ / / /10 180/ / / /444 FSK (1.2) FSK (1.2) FSK(10.0) FSK(8.0) FSK(0.3) FSK(5.28) C/N a BS C/N a BS C/N a BS C/N a BS C/N a BS Prop. Del * versión de banda-estrecha (NTACS, NAMPS) ** E (extendido) TACS incluido también: de bajada , de subida MHz Parámetros UMSA - FACTEC

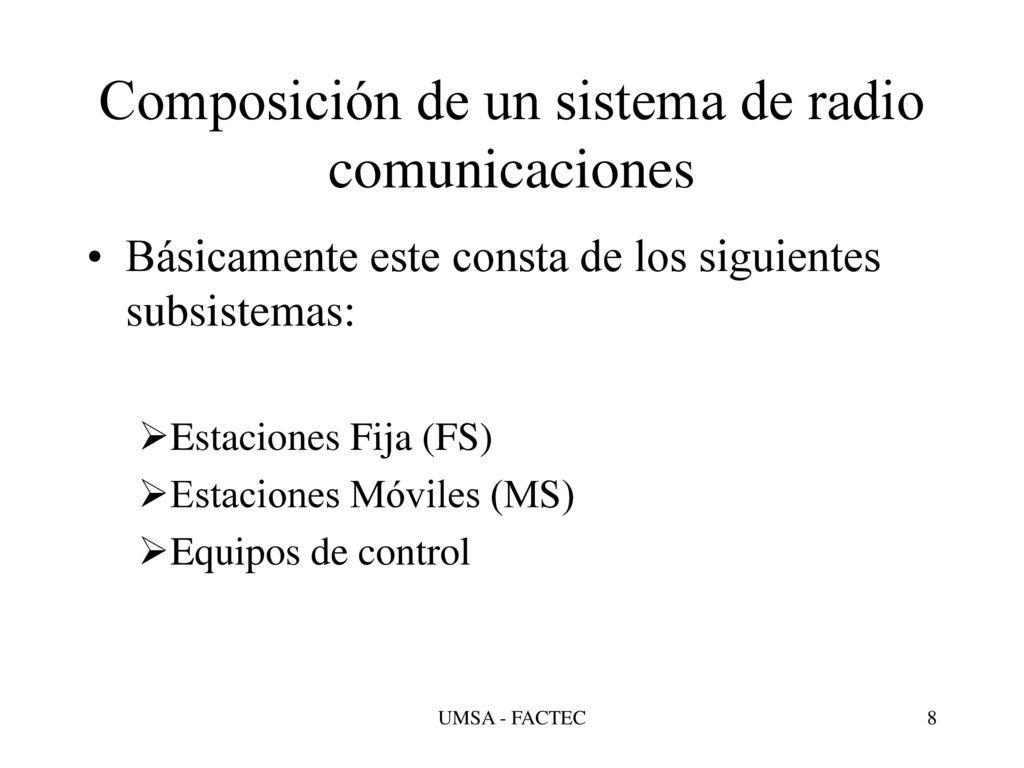

8 Composición de un sistema de radio comunicaciones
Básicamente este consta de los siguientes subsistemas: Estaciones Fija (FS) Estaciones Móviles (MS) Equipos de control UMSA - FACTEC

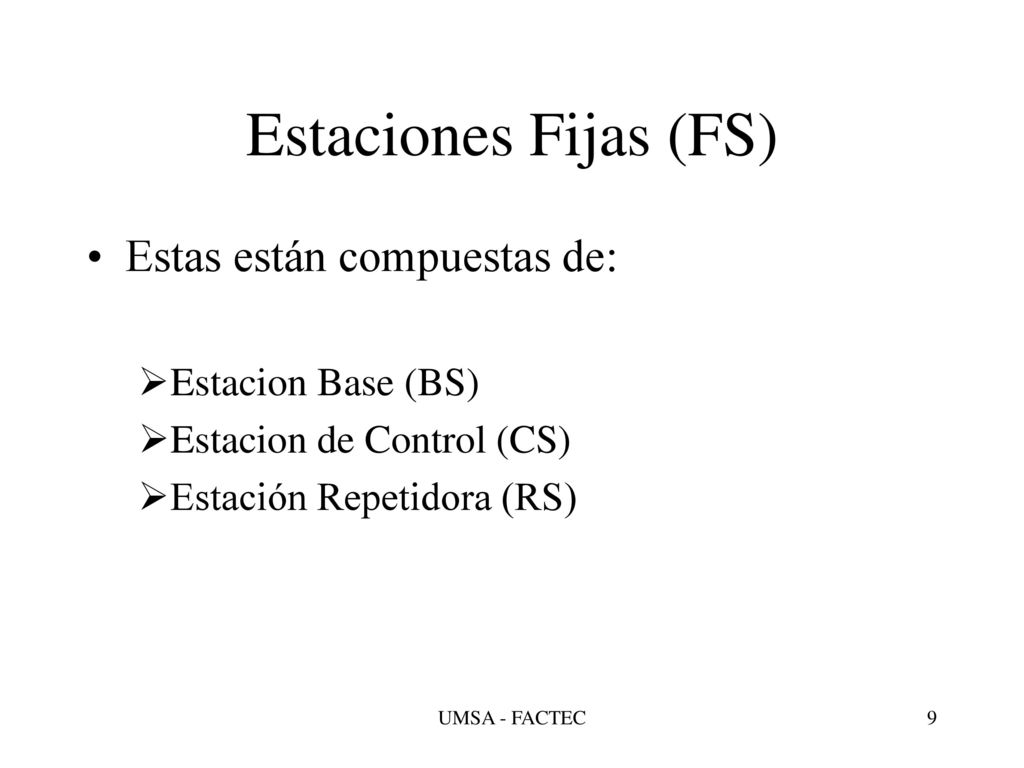

9 Estaciones Fijas (FS) Estas están compuestas de: Estacion Base (BS)
Estacion de Control (CS) Estación Repetidora (RS) UMSA - FACTEC

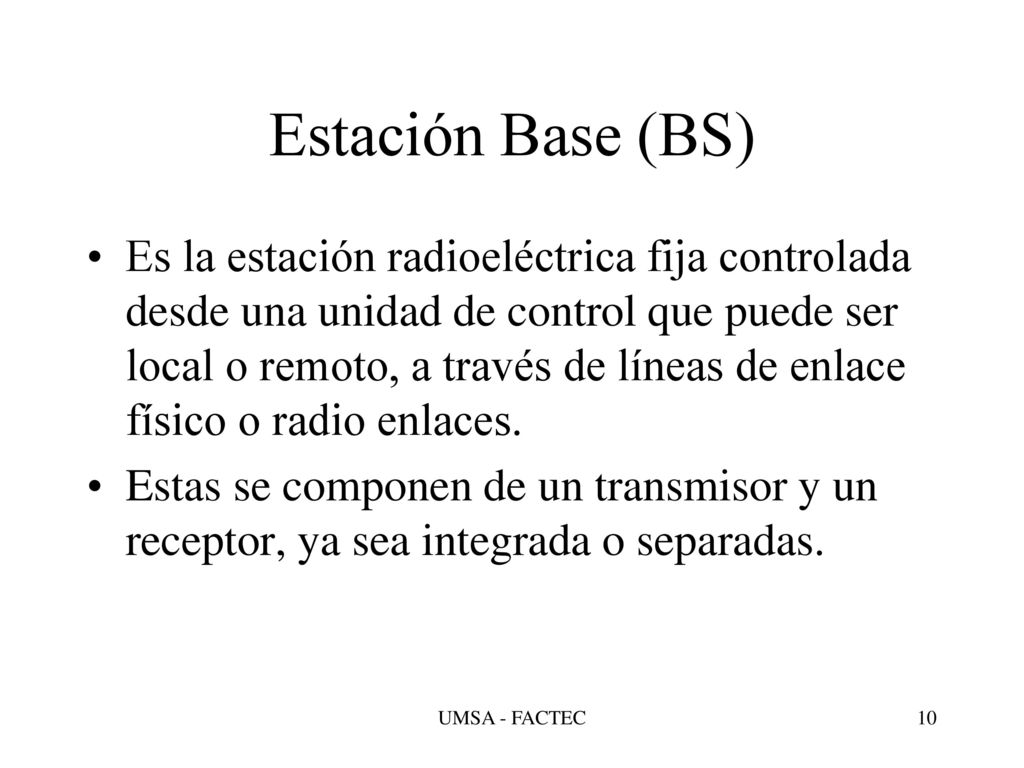

10 Estación Base (BS) Es la estación radioeléctrica fija controlada desde una unidad de control que puede ser local o remoto, a través de líneas de enlace físico o radio enlaces. Estas se componen de un transmisor y un receptor, ya sea integrada o separadas. UMSA - FACTEC

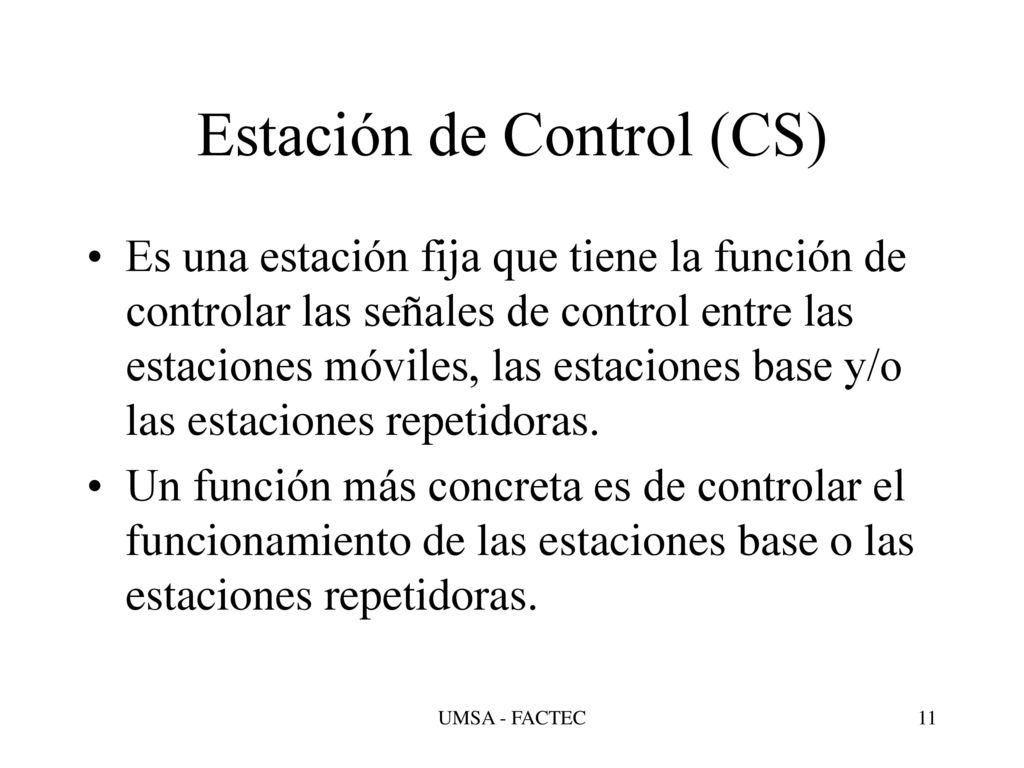

11 Estación de Control (CS)
Es una estación fija que tiene la función de controlar las señales de control entre las estaciones móviles, las estaciones base y/o las estaciones repetidoras. Un función más concreta es de controlar el funcionamiento de las estaciones base o las estaciones repetidoras. UMSA - FACTEC

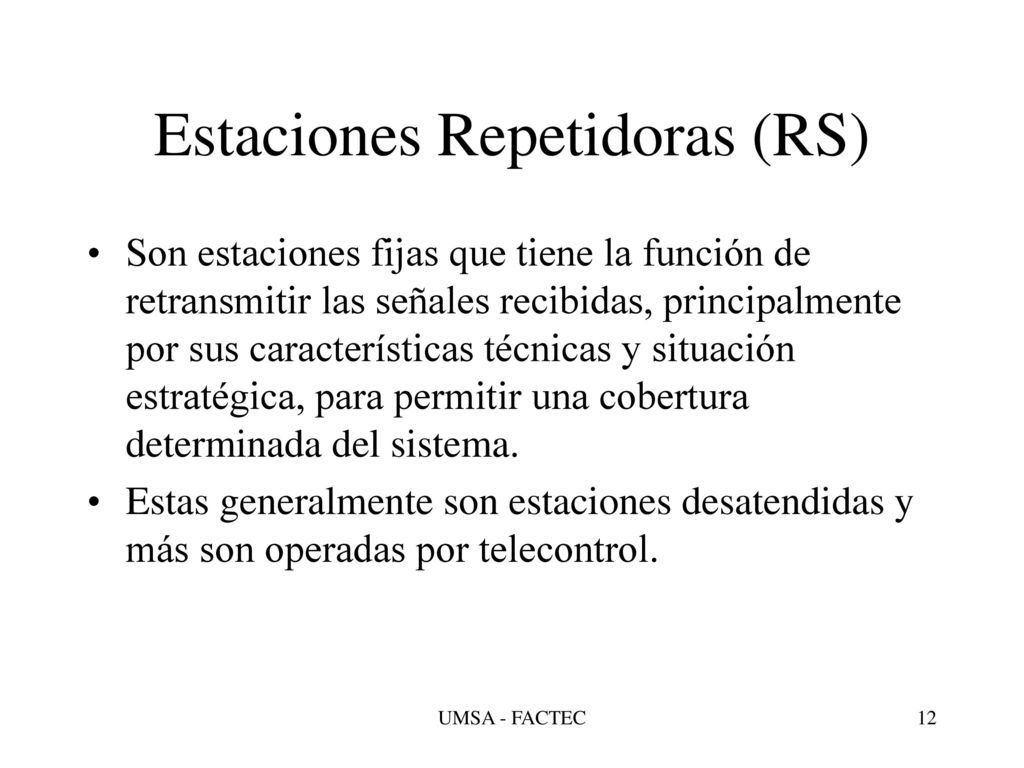

12 Estaciones Repetidoras (RS)
Son estaciones fijas que tiene la función de retransmitir las señales recibidas, principalmente por sus características técnicas y situación estratégica, para permitir una cobertura determinada del sistema. Estas generalmente son estaciones desatendidas y más son operadas por telecontrol. UMSA - FACTEC

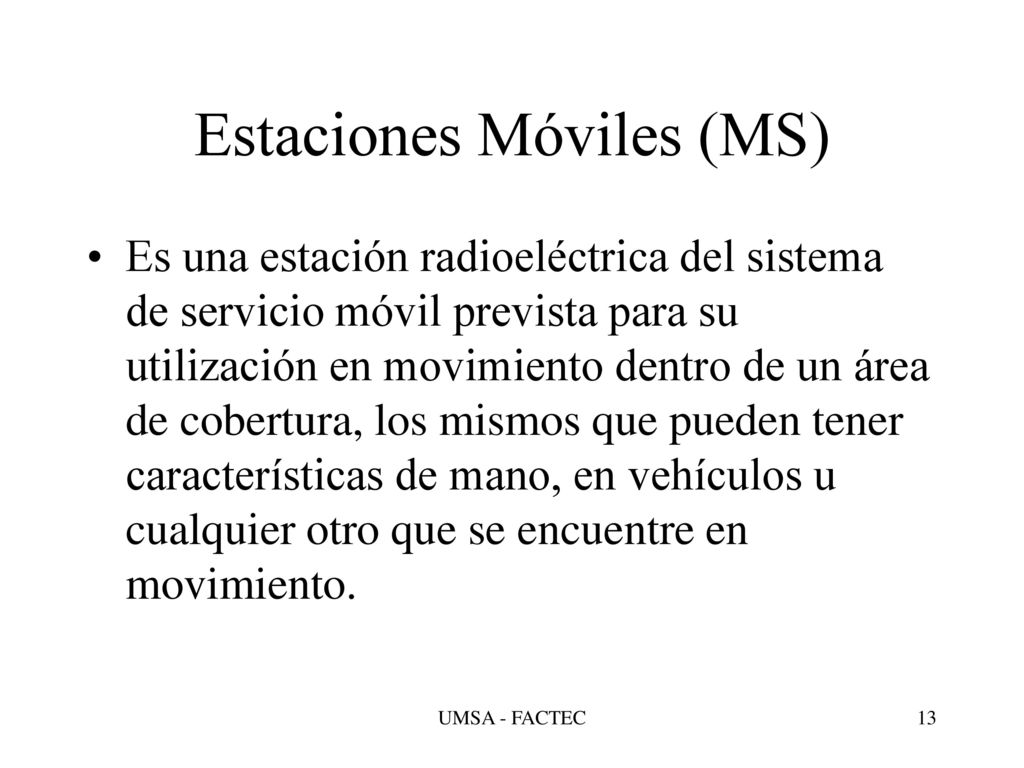

13 Estaciones Móviles (MS)
Es una estación radioeléctrica del sistema de servicio móvil prevista para su utilización en movimiento dentro de un área de cobertura, los mismos que pueden tener características de mano, en vehículos u cualquier otro que se encuentre en movimiento. UMSA - FACTEC

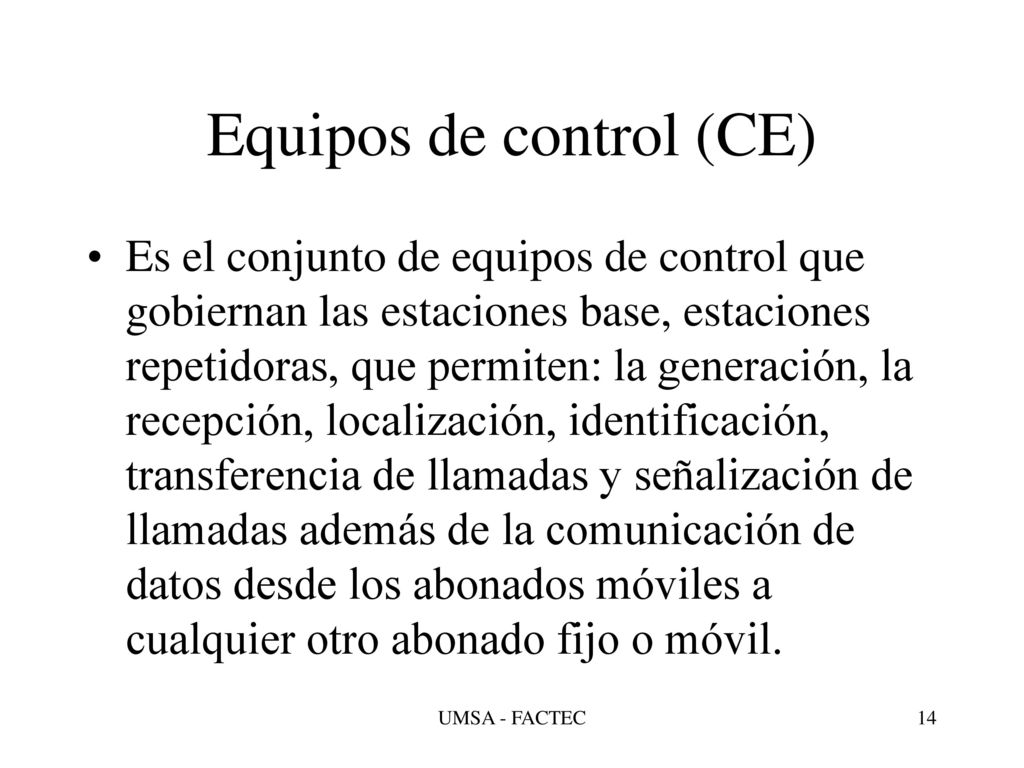

14 Equipos de control (CE)
Es el conjunto de equipos de control que gobiernan las estaciones base, estaciones repetidoras, que permiten: la generación, la recepción, localización, identificación, transferencia de llamadas y señalización de llamadas además de la comunicación de datos desde los abonados móviles a cualquier otro abonado fijo o móvil. UMSA - FACTEC

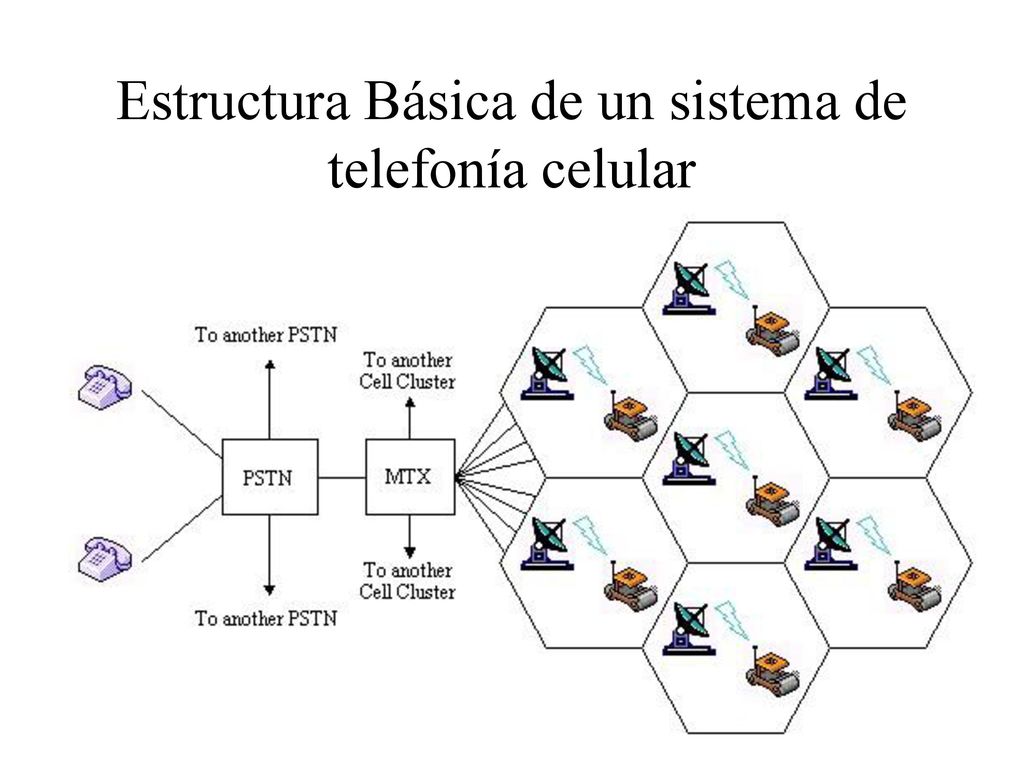

15 Estructura Básica de un sistema de telefonía celular
UMSA - FACTEC

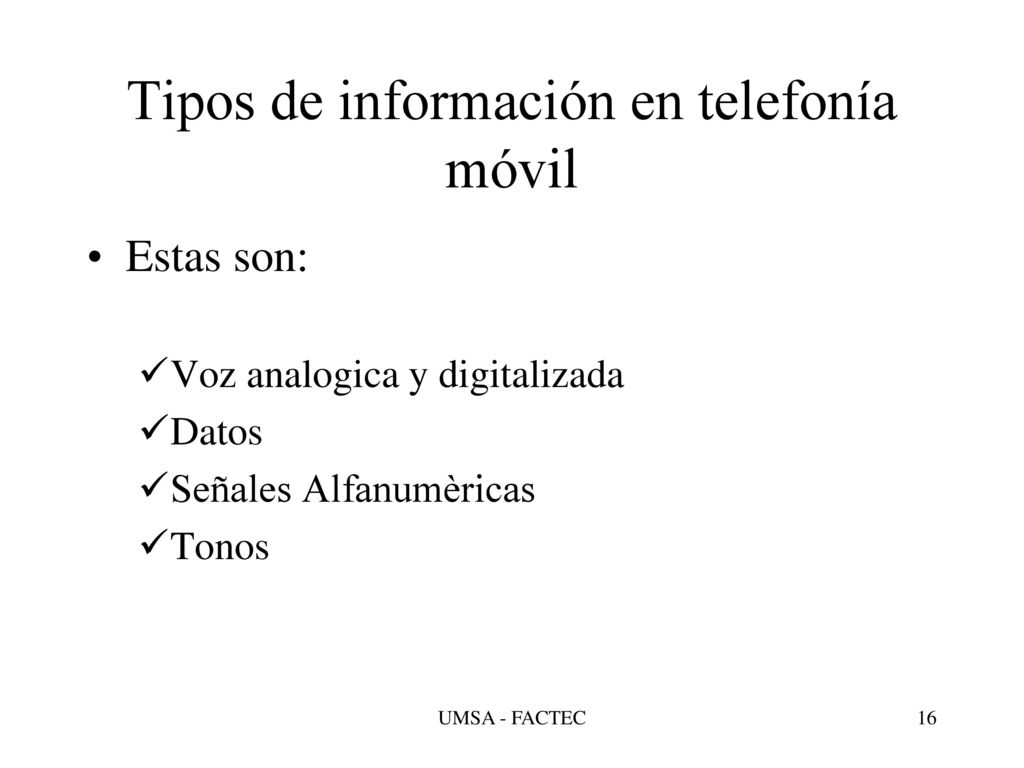

16 Tipos de información en telefonía móvil
Estas son: Voz analogica y digitalizada Datos Señales Alfanumèricas Tonos UMSA - FACTEC

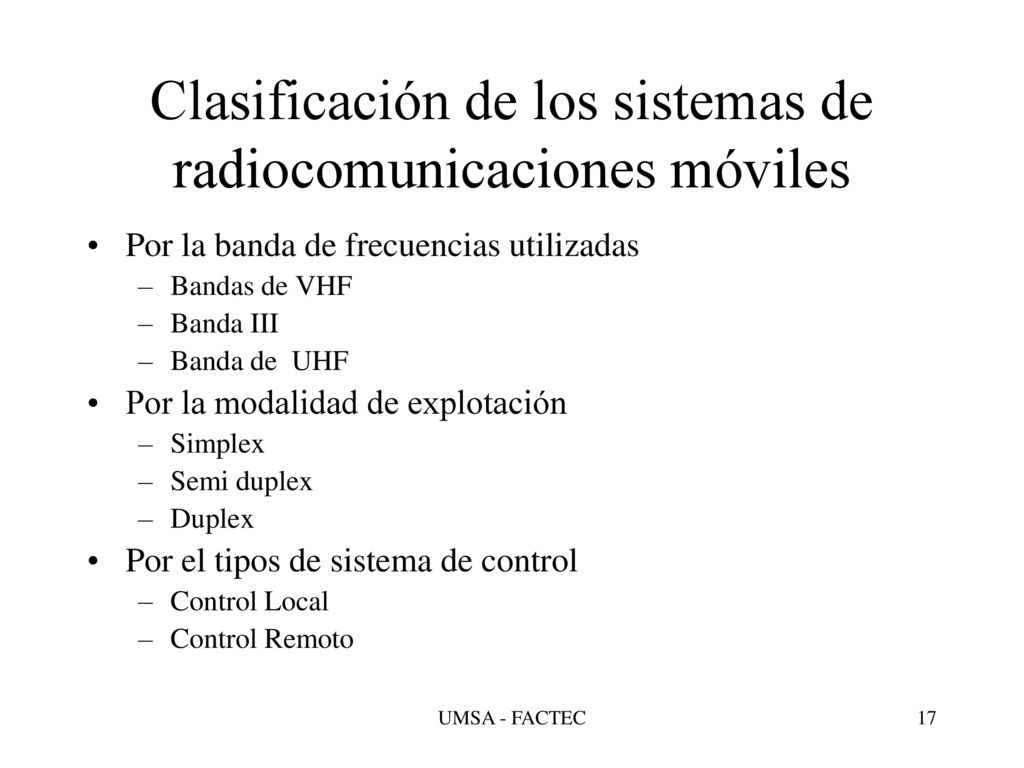

17 Clasificación de los sistemas de radiocomunicaciones móviles
Por la banda de frecuencias utilizadas Bandas de VHF Banda III Banda de UHF Por la modalidad de explotación Simplex Semi duplex Duplex Por el tipos de sistema de control Control Local Control Remoto UMSA - FACTEC

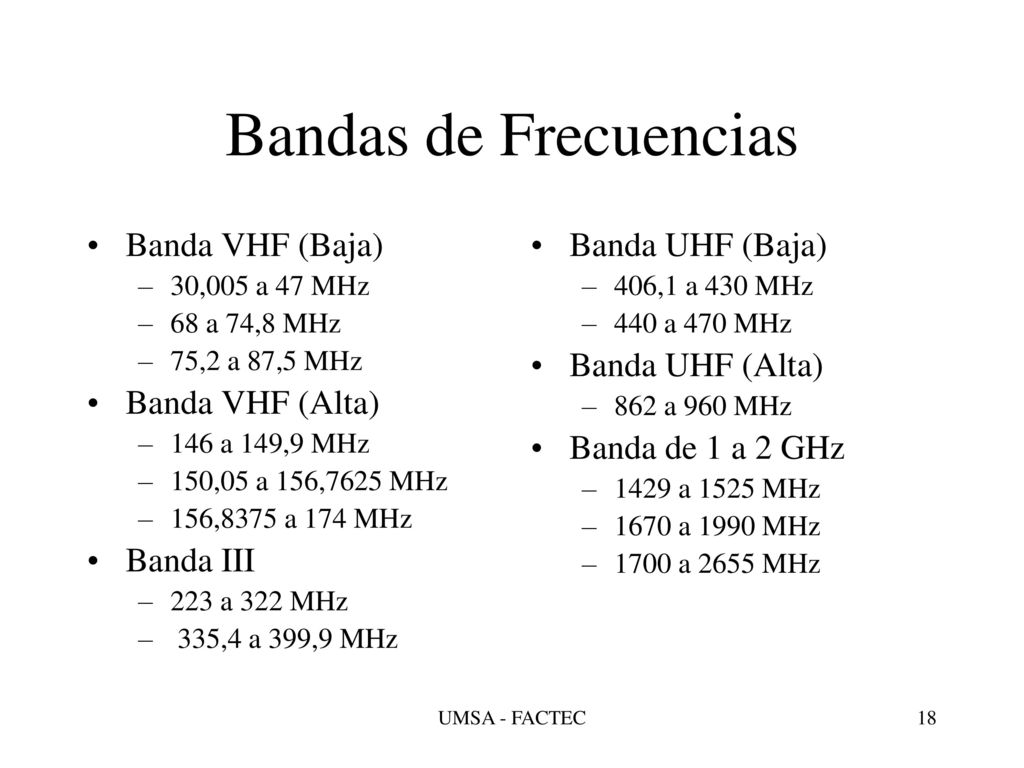

18 Bandas de Frecuencias Banda VHF (Baja) Banda VHF (Alta) Banda III
30,005 a 47 MHz 68 a 74,8 MHz 75,2 a 87,5 MHz Banda VHF (Alta) 146 a 149,9 MHz 150,05 a 156,7625 MHz 156,8375 a 174 MHz Banda III 223 a 322 MHz 335,4 a 399,9 MHz Banda UHF (Baja) 406,1 a 430 MHz 440 a 470 MHz Banda UHF (Alta) 862 a 960 MHz Banda de 1 a 2 GHz 1429 a 1525 MHz 1670 a 1990 MHz 1700 a 2655 MHz UMSA - FACTEC

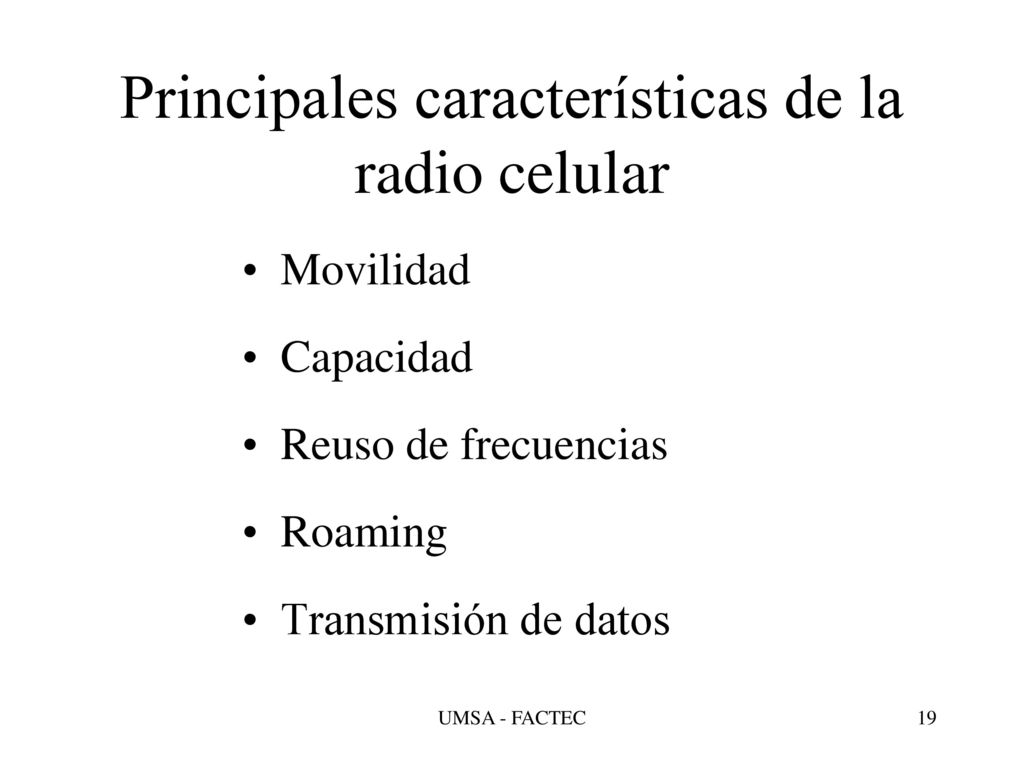

19 Principales características de la radio celular
Movilidad Capacidad Reuso de frecuencias Roaming Transmisión de datos UMSA - FACTEC

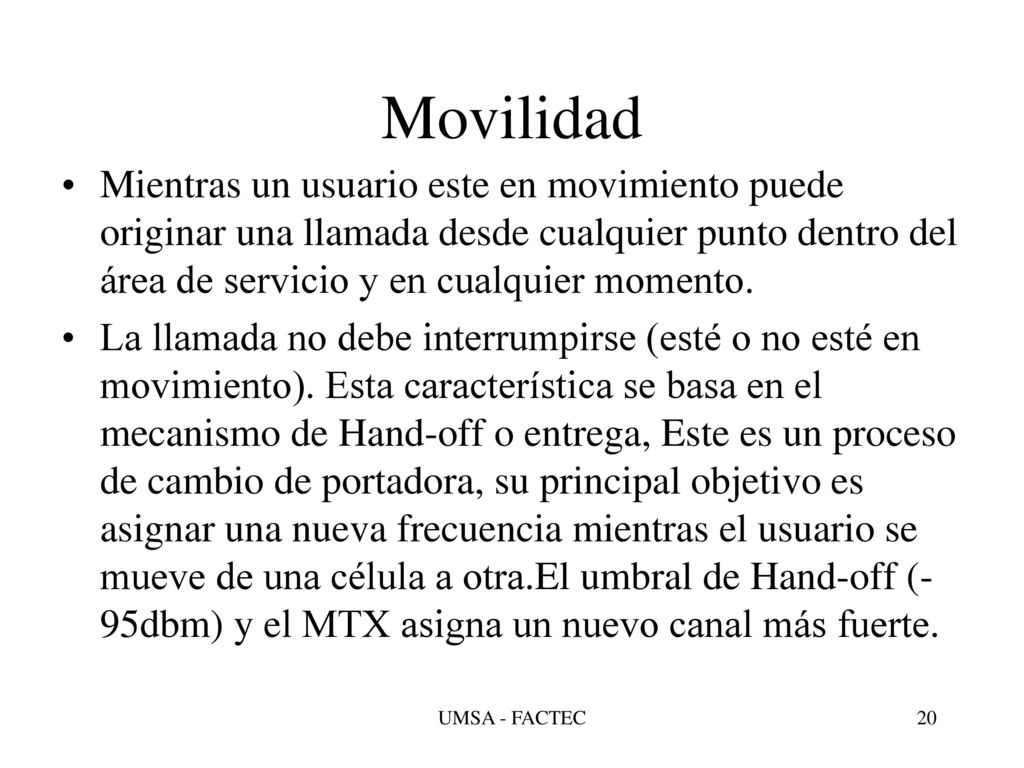

20 Movilidad Mientras un usuario este en movimiento puede originar una llamada desde cualquier punto dentro del área de servicio y en cualquier momento. La llamada no debe interrumpirse (esté o no esté en movimiento). Esta característica se basa en el mecanismo de Hand-off o entrega, Este es un proceso de cambio de portadora, su principal objetivo es asignar una nueva frecuencia mientras el usuario se mueve de una célula a otra.El umbral de Hand-off (-95dbm) y el MTX asigna un nuevo canal más fuerte. UMSA - FACTEC

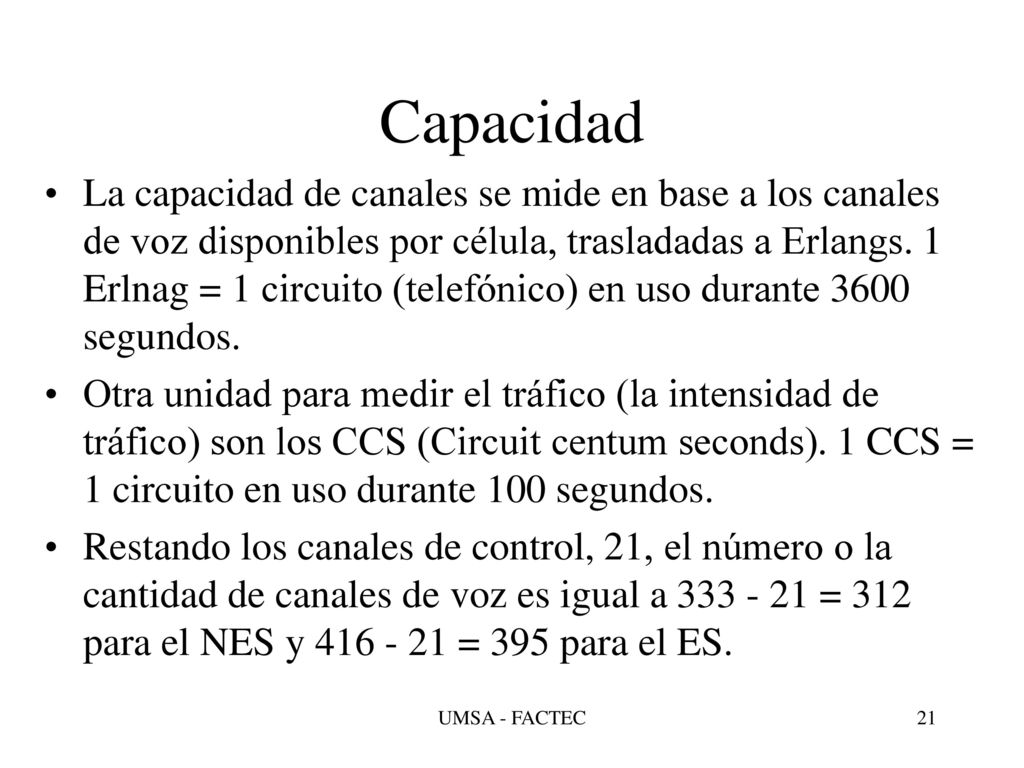

21 Capacidad La capacidad de canales se mide en base a los canales de voz disponibles por célula, trasladadas a Erlangs. 1 Erlnag = 1 circuito (telefónico) en uso durante 3600 segundos. Otra unidad para medir el tráfico (la intensidad de tráfico) son los CCS (Circuit centum seconds). 1 CCS = 1 circuito en uso durante 100 segundos. Restando los canales de control, 21, el número o la cantidad de canales de voz es igual a = 312 para el NES y = 395 para el ES. UMSA - FACTEC

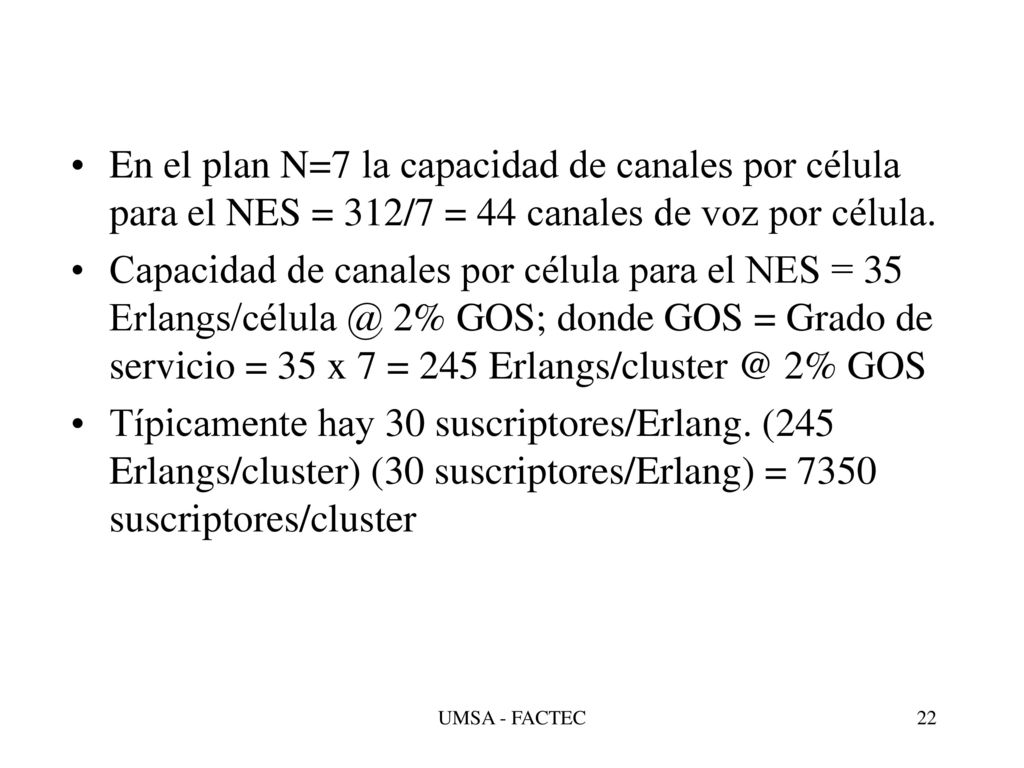

22 En el plan N=7 la capacidad de canales por célula para el NES = 312/7 = 44 canales de voz por célula. Capacidad de canales por célula para el NES = 35 2% GOS; donde GOS = Grado de servicio = 35 x 7 = 245 2% GOS Típicamente hay 30 suscriptores/Erlang. (245 Erlangs/cluster) (30 suscriptores/Erlang) = 7350 suscriptores/cluster UMSA - FACTEC

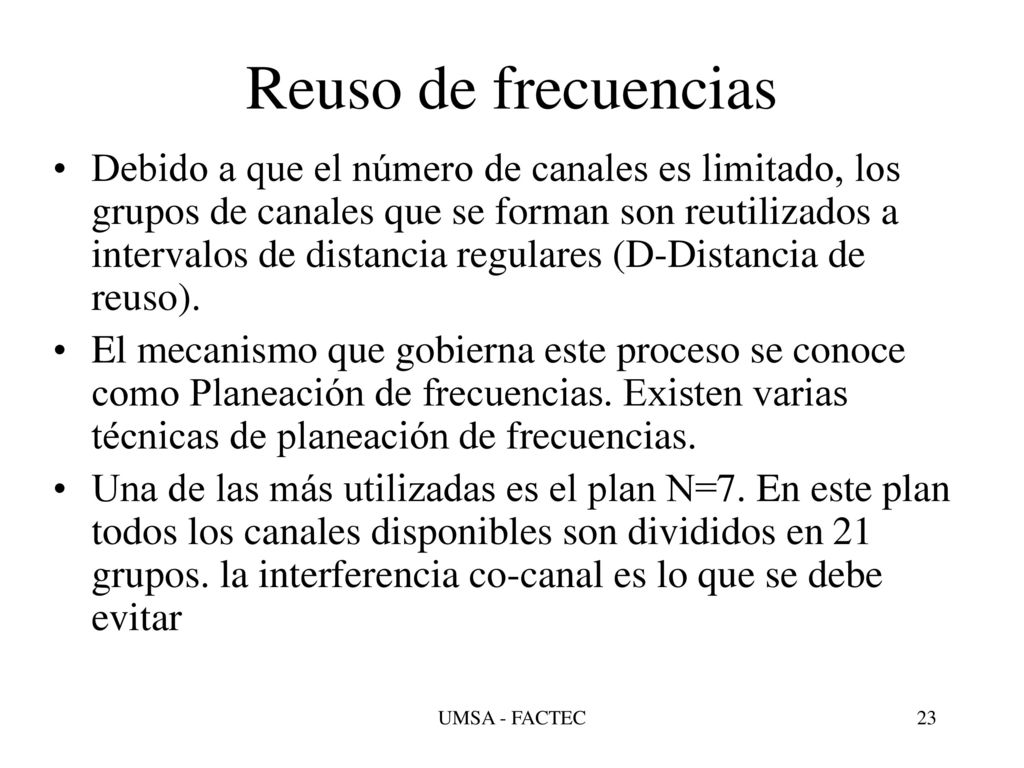

23 Reuso de frecuencias Debido a que el número de canales es limitado, los grupos de canales que se forman son reutilizados a intervalos de distancia regulares (D-Distancia de reuso). El mecanismo que gobierna este proceso se conoce como Planeación de frecuencias. Existen varias técnicas de planeación de frecuencias. Una de las más utilizadas es el plan N=7. En este plan todos los canales disponibles son divididos en 21 grupos. la interferencia co-canal es lo que se debe evitar UMSA - FACTEC

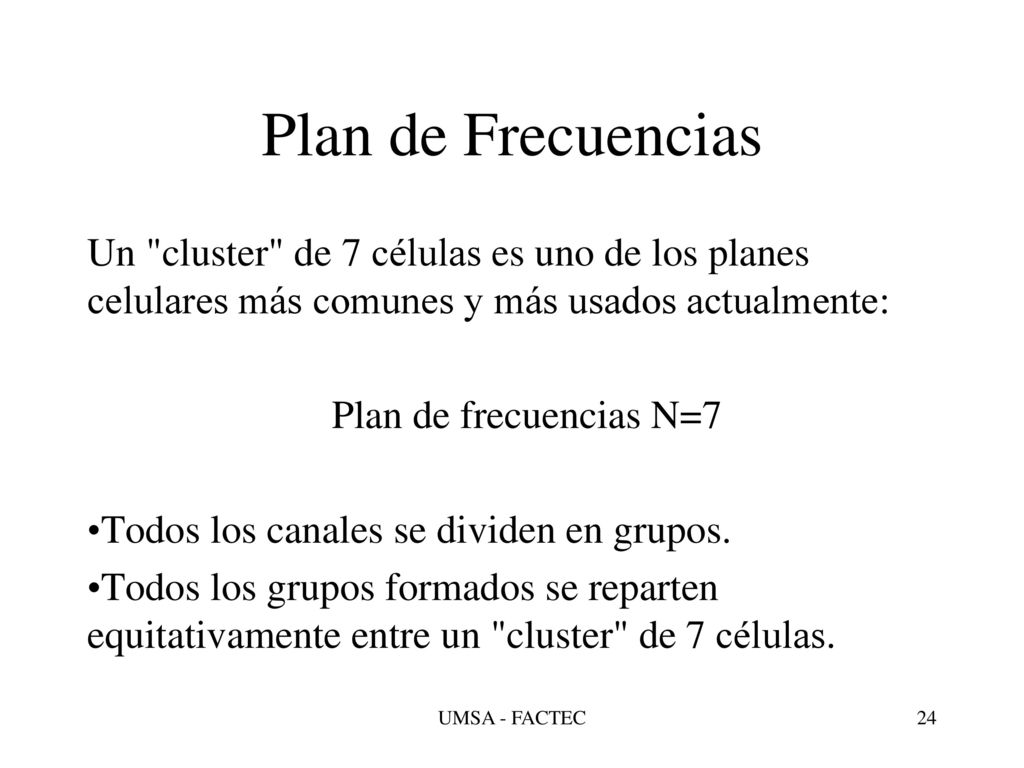

24 Plan de Frecuencias Un "cluster" de 7 células es uno de los planes celulares más comunes y más usados actualmente: Plan de frecuencias N=7 Todos los canales se dividen en grupos. Todos los grupos formados se reparten equitativamente entre un "cluster" de 7 células. UMSA - FACTEC

25 Todas las llamadas (hacia/desde PSTN, Móvil) ocurren a través del MTX.
Diseñar, implementar y mantener este sistema constituye un gran reto e implica conocer: Propagación de RF. Antenas. Planeación de frecuencias. Ingeniería de tráfico. Aprovisionamiento de la radio-base ó sitio de célula (cell site). UMSA - FACTEC

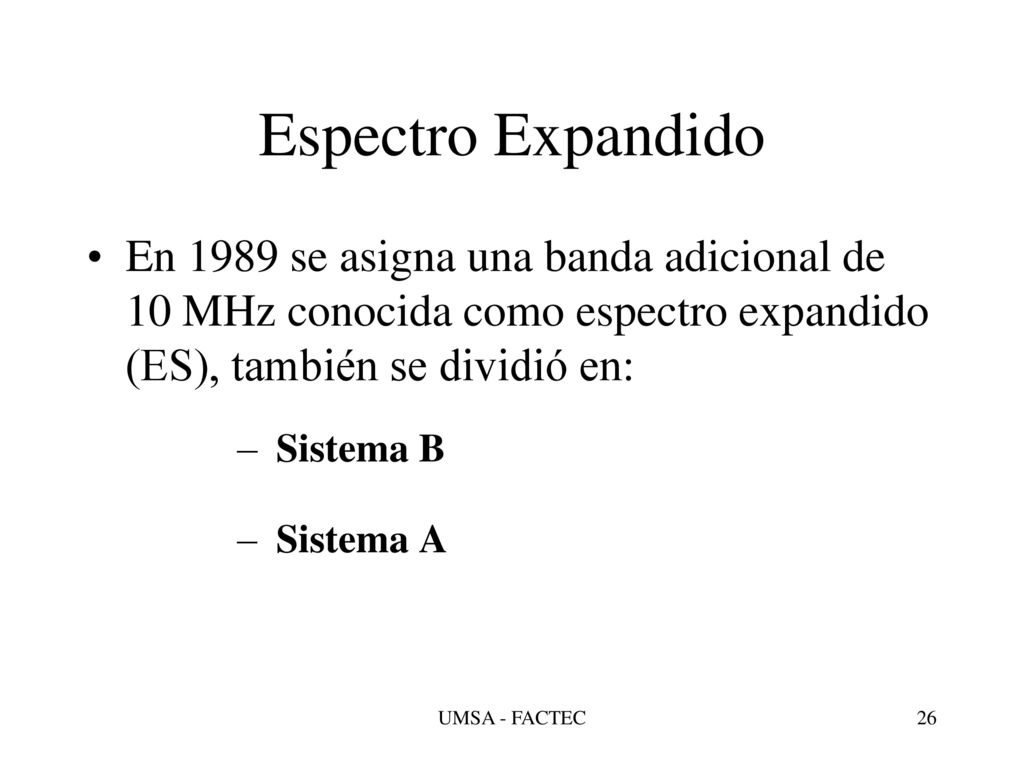

26 Espectro Expandido En 1989 se asigna una banda adicional de 10 MHz conocida como espectro expandido (ES), también se dividió en: Sistema B Sistema A UMSA - FACTEC

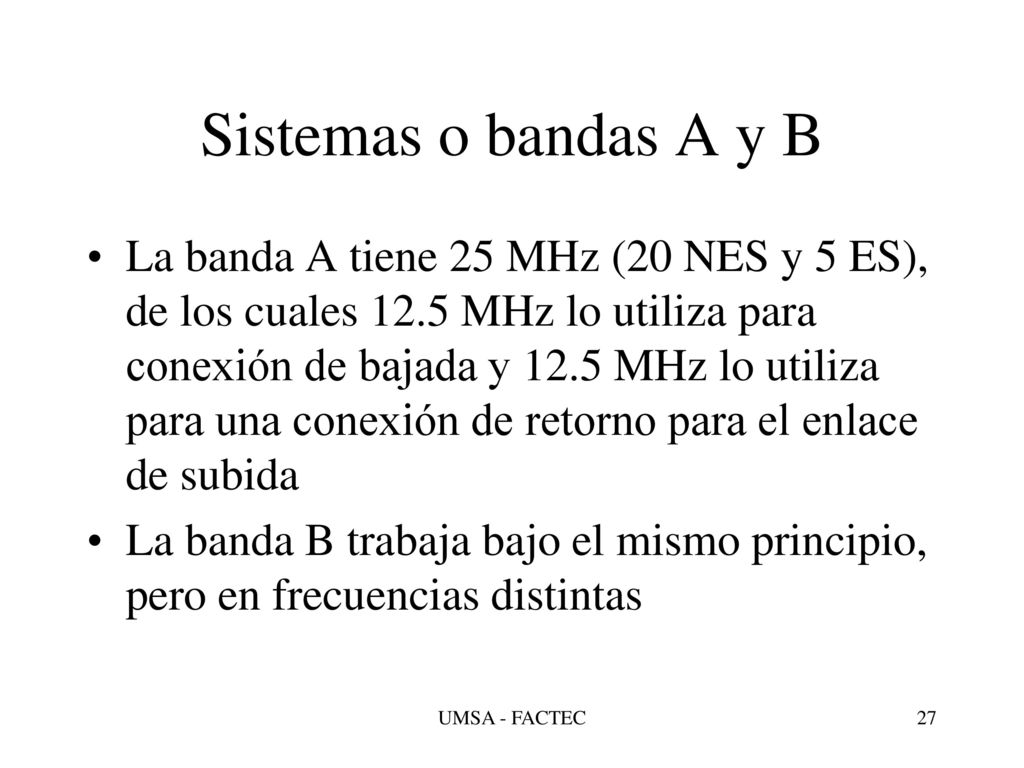

27 Sistemas o bandas A y B La banda A tiene 25 MHz (20 NES y 5 ES), de los cuales 12.5 MHz lo utiliza para conexión de bajada y 12.5 MHz lo utiliza para una conexión de retorno para el enlace de subida La banda B trabaja bajo el mismo principio, pero en frecuencias distintas UMSA - FACTEC

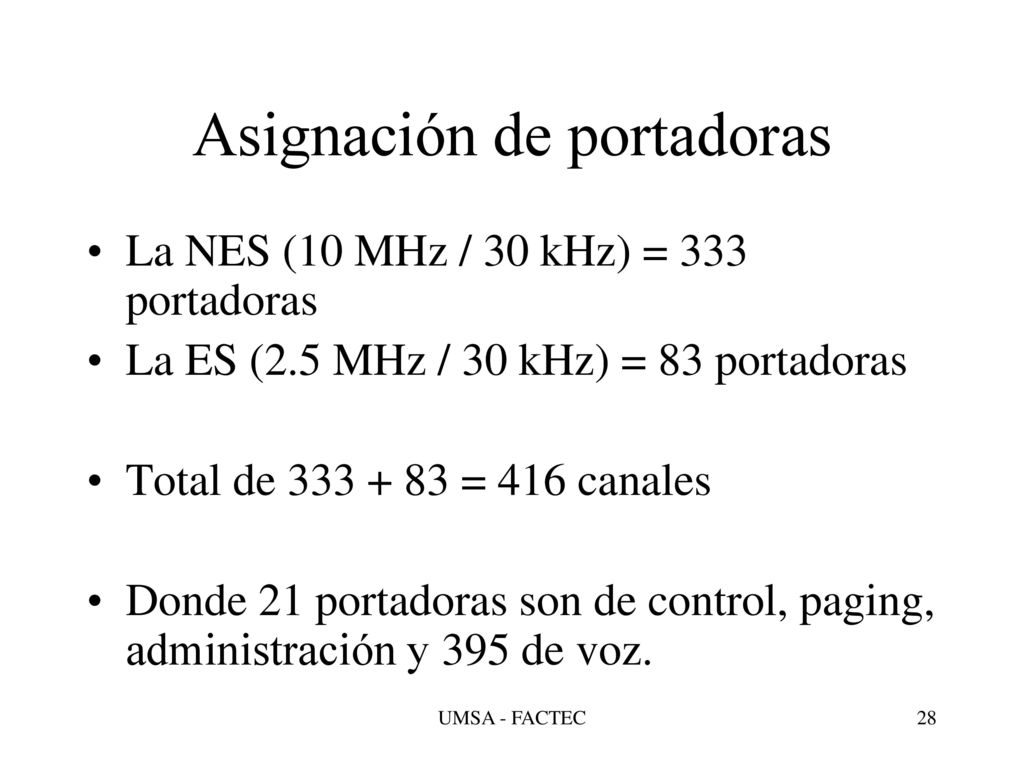

28 Asignación de portadoras
La NES (10 MHz / 30 kHz) = 333 portadoras La ES (2.5 MHz / 30 kHz) = 83 portadoras Total de = 416 canales Donde 21 portadoras son de control, paging, administración y 395 de voz. UMSA - FACTEC

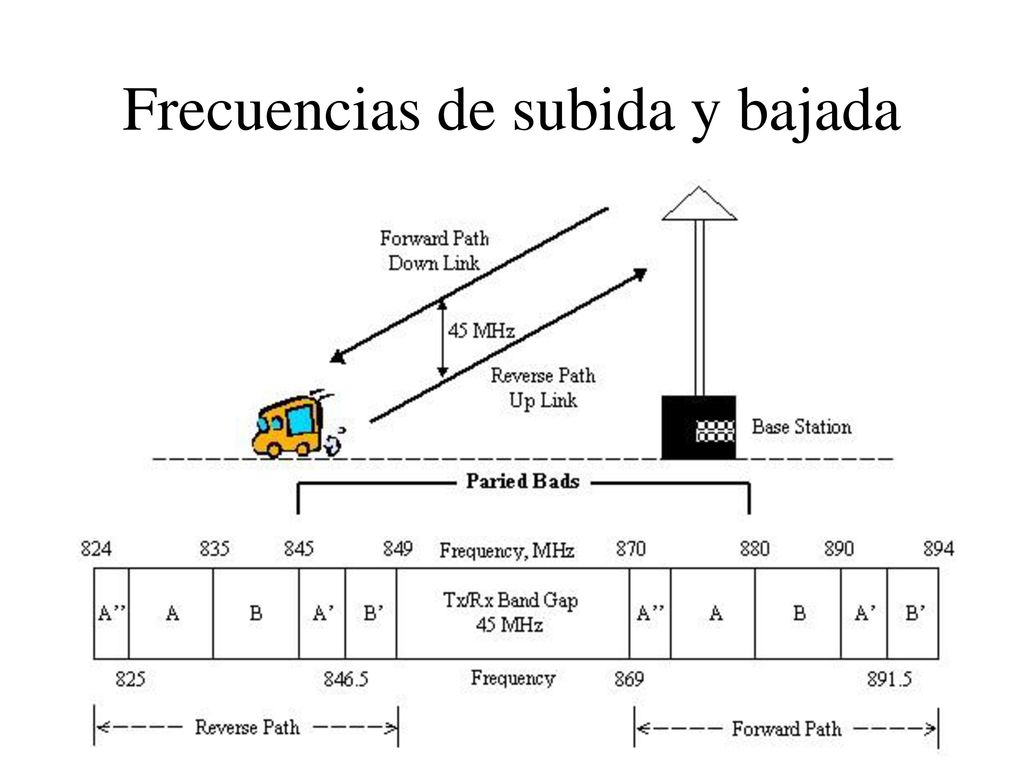

29 Frecuencias de subida y bajada
UMSA - FACTEC

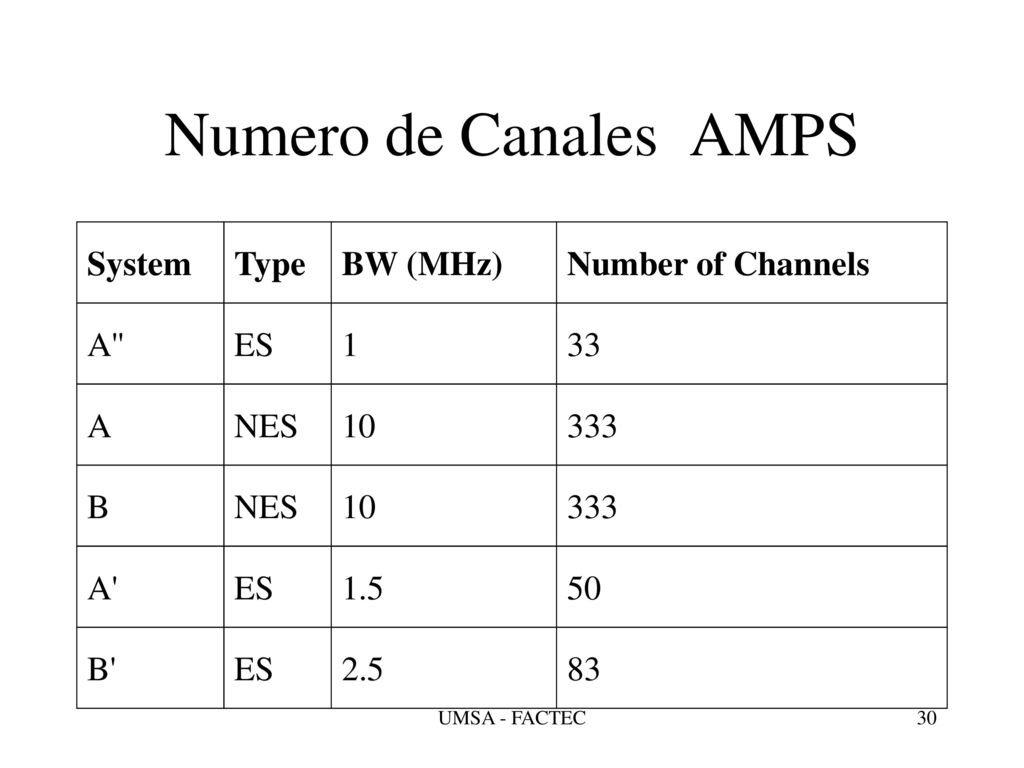

30 Numero de Canales AMPS System Type BW (MHz) Number of Channels A'' ES
1 33 A NES 10 333 B A' 1.5 50 B' 2.5 83 UMSA - FACTEC

31 Estructura de Celdas UMSA - FACTEC

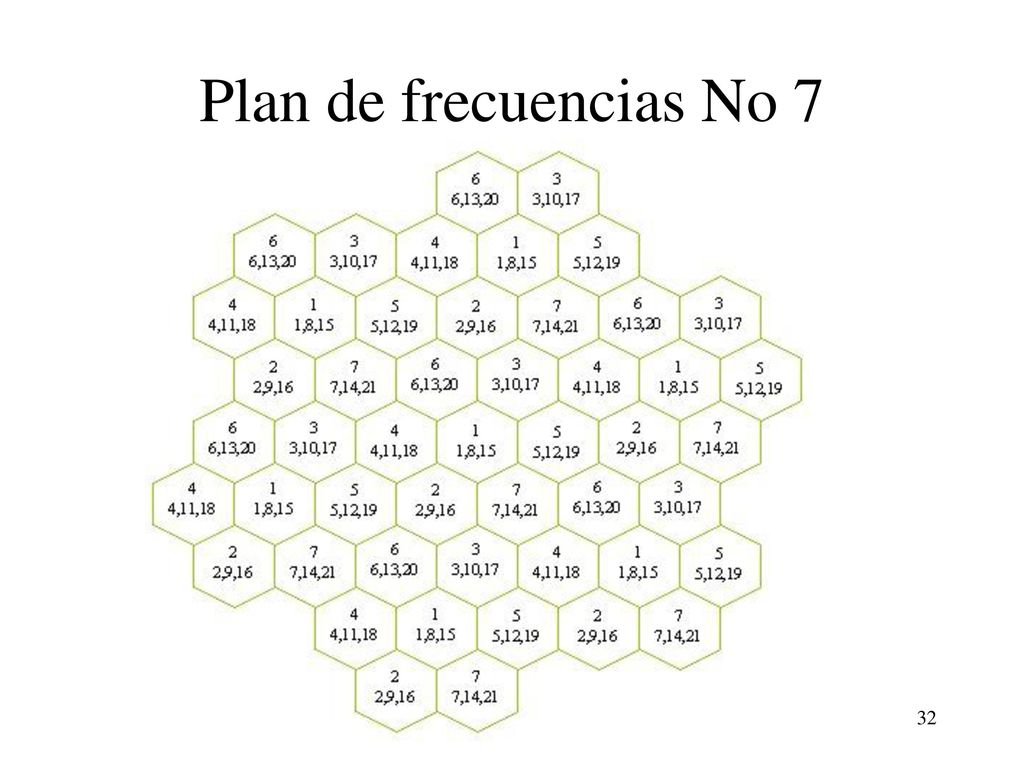

32 Plan de frecuencias No 7 UMSA - FACTEC

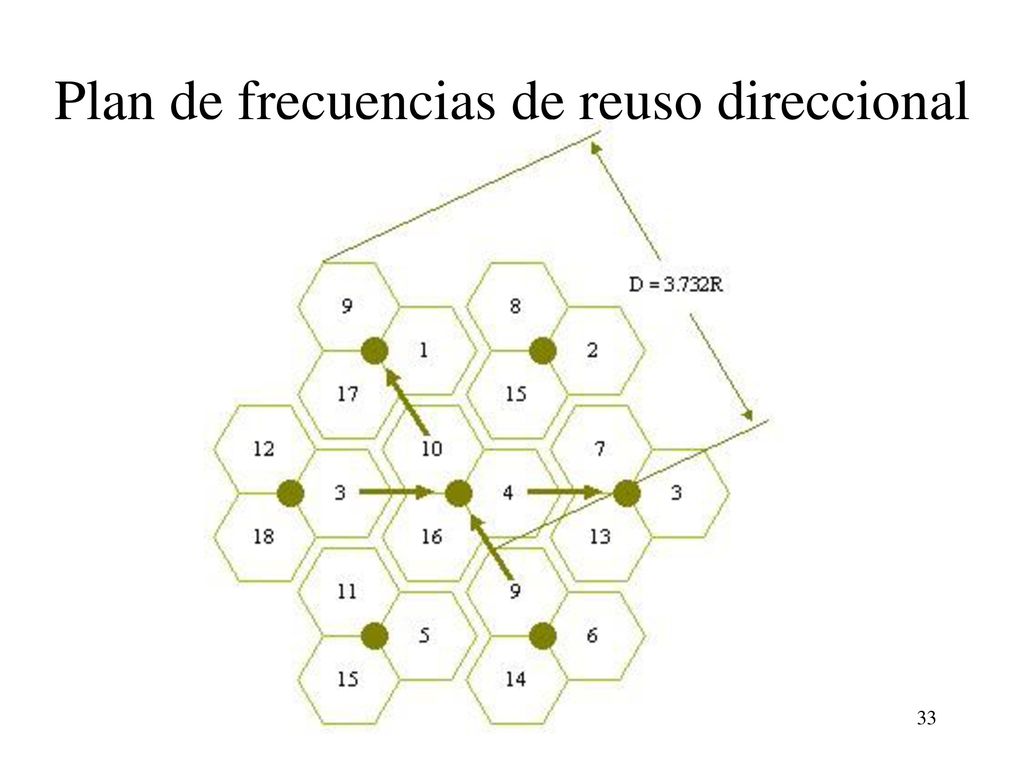

33 Plan de frecuencias de reuso direccional
UMSA - FACTEC

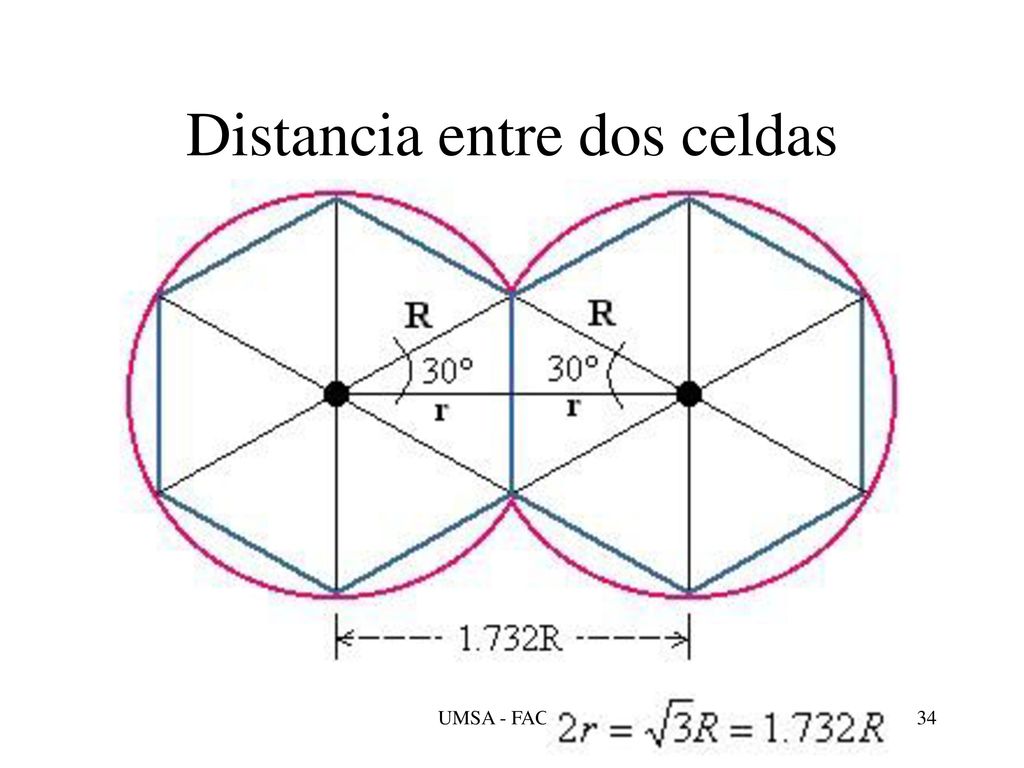

34 Distancia entre dos celdas
UMSA - FACTEC

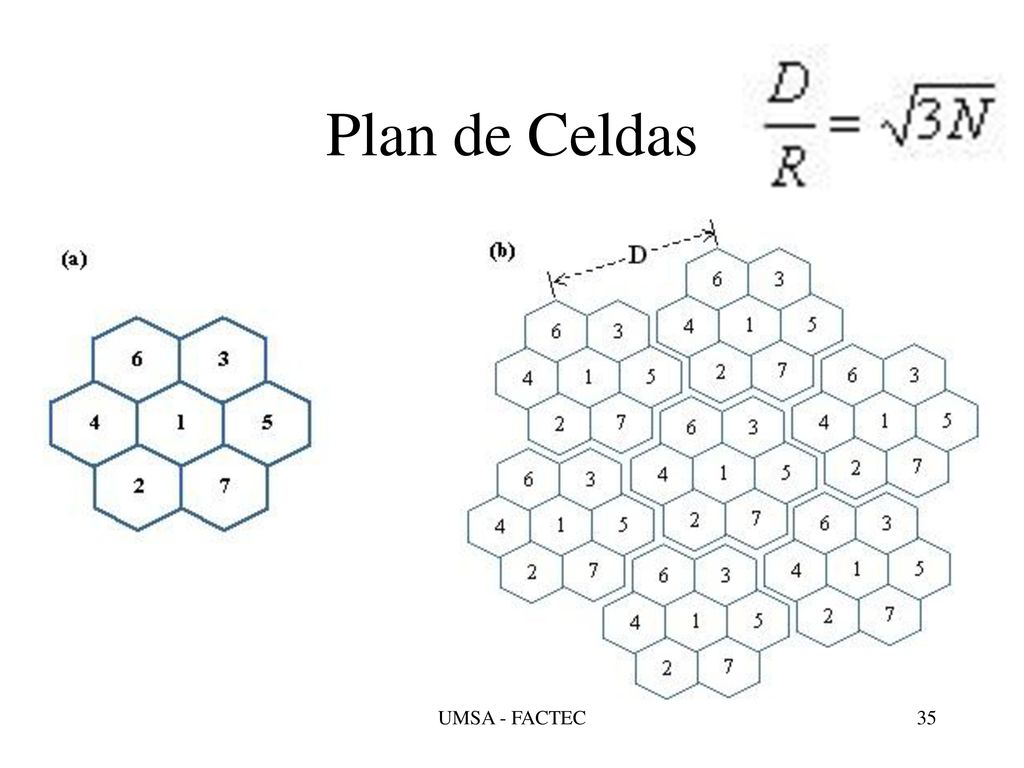

35 Plan de Celdas UMSA - FACTEC

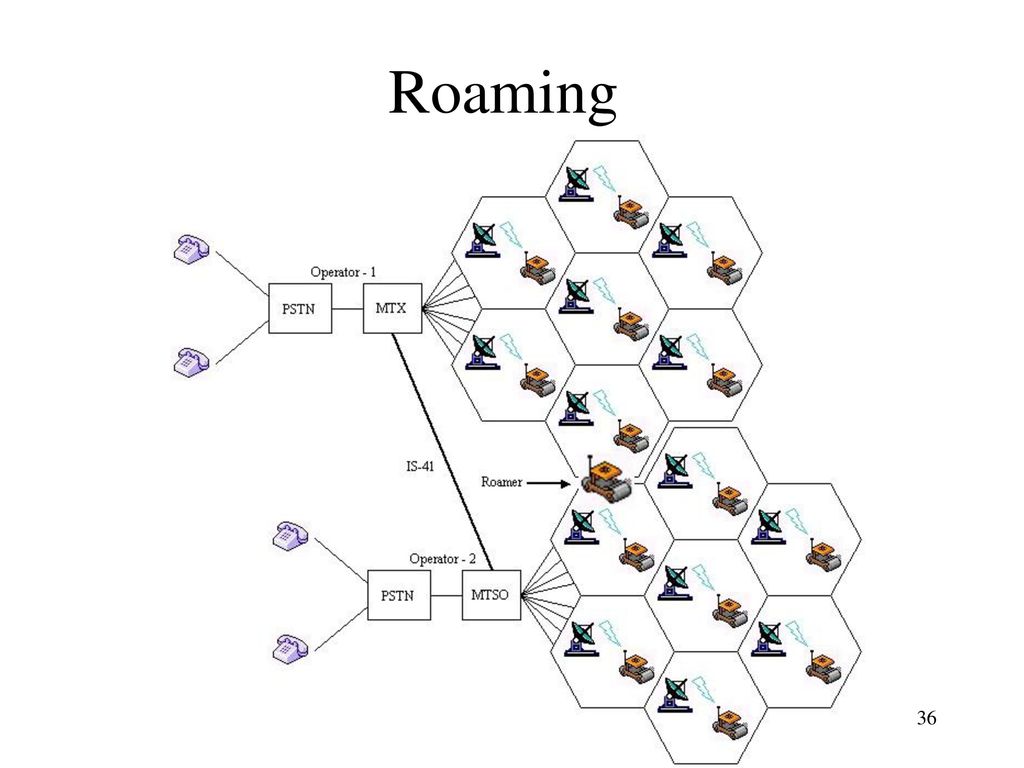

36 Roaming UMSA - FACTEC

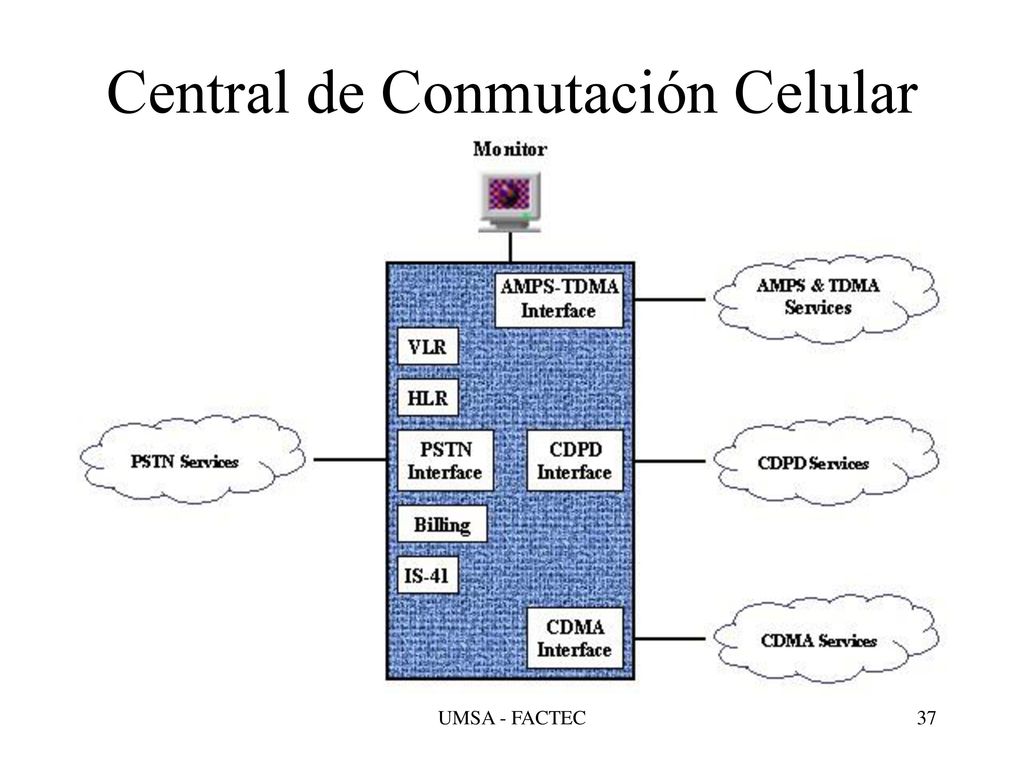

37 Central de Conmutación Celular
UMSA - FACTEC

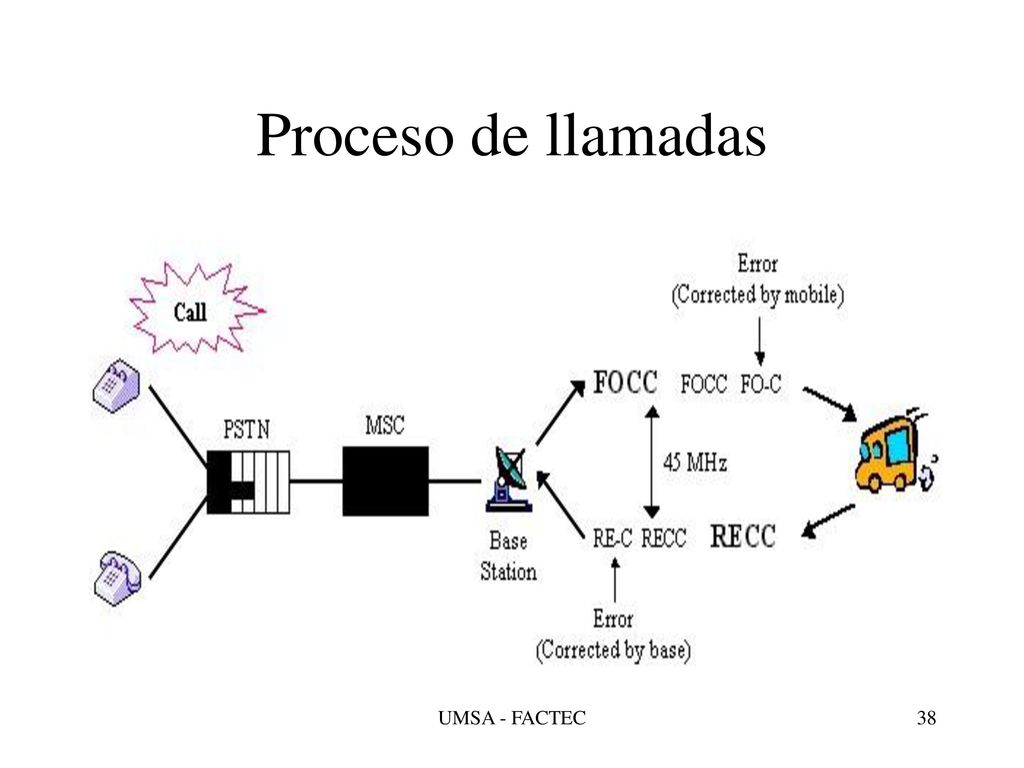

38 Proceso de llamadas UMSA - FACTEC

39 Proceso de Hand off UMSA - FACTEC

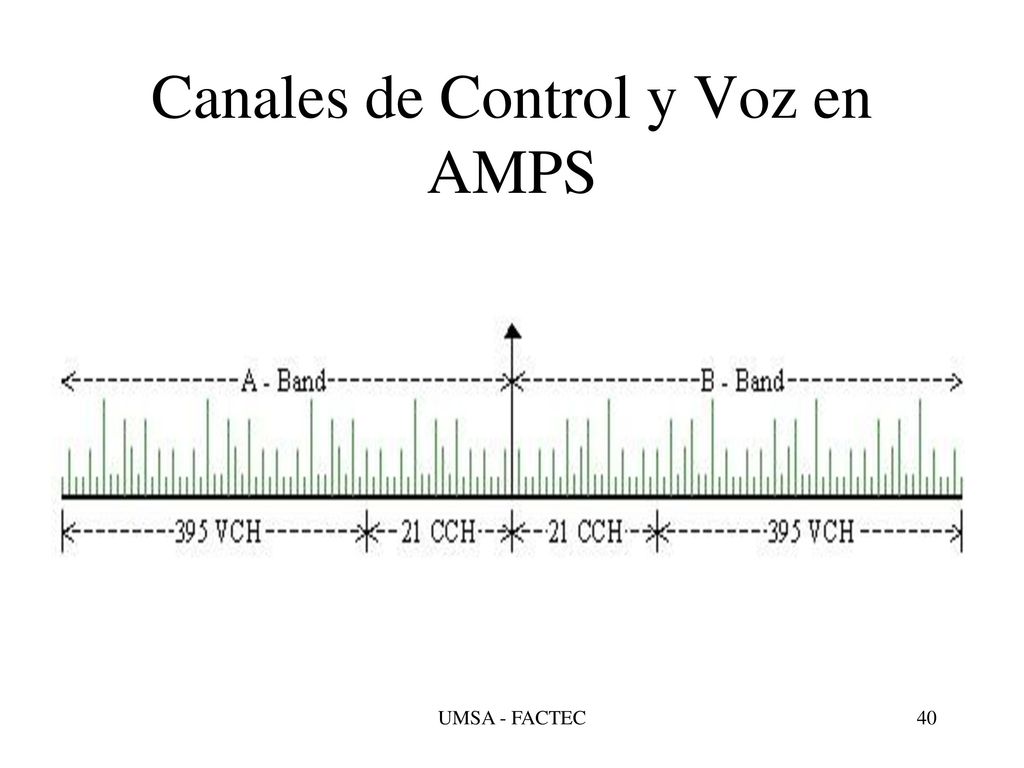

40 Canales de Control y Voz en AMPS
UMSA - FACTEC

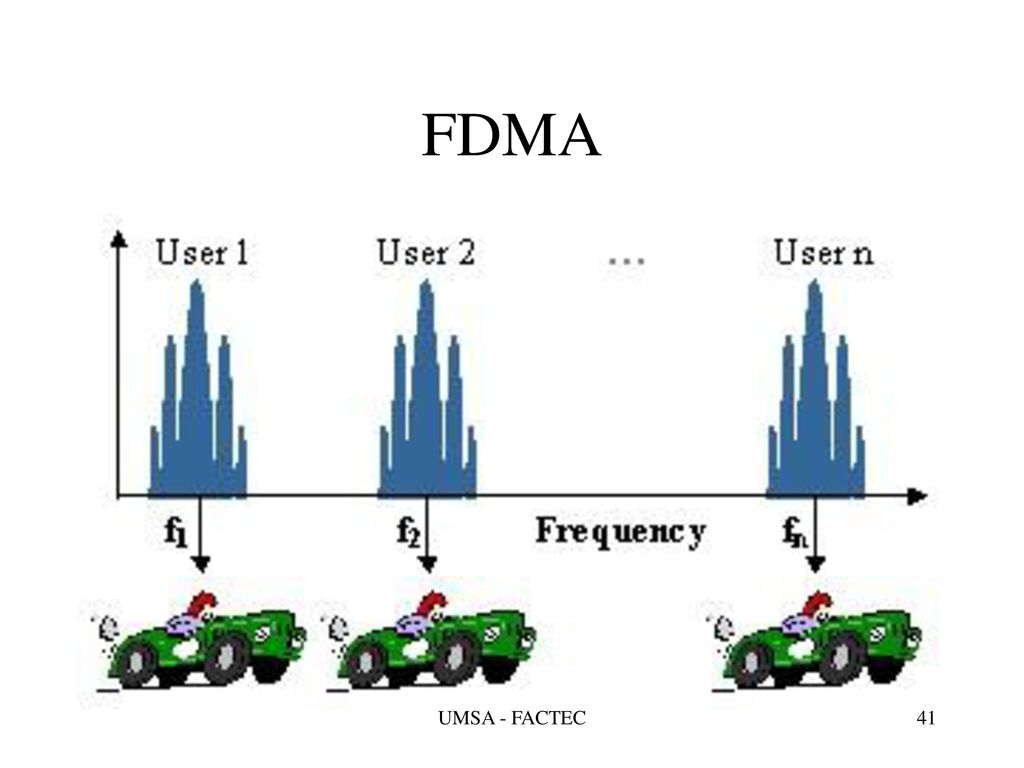

41 FDMA UMSA - FACTEC

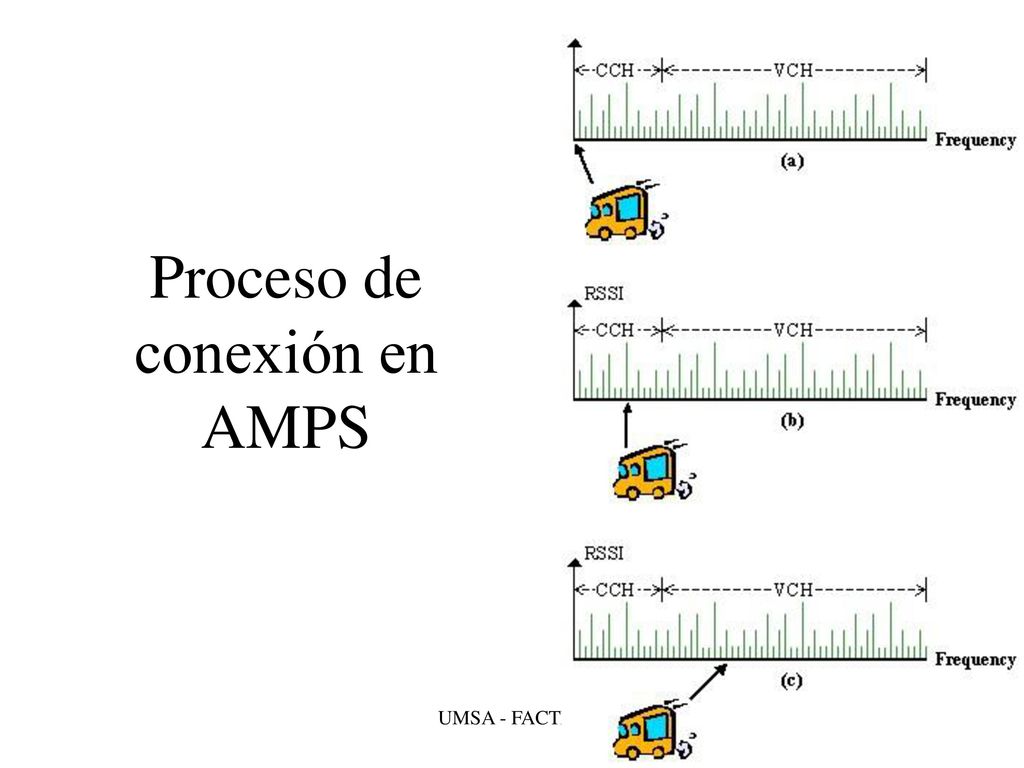

42 Proceso de conexión en AMPS
UMSA - FACTEC

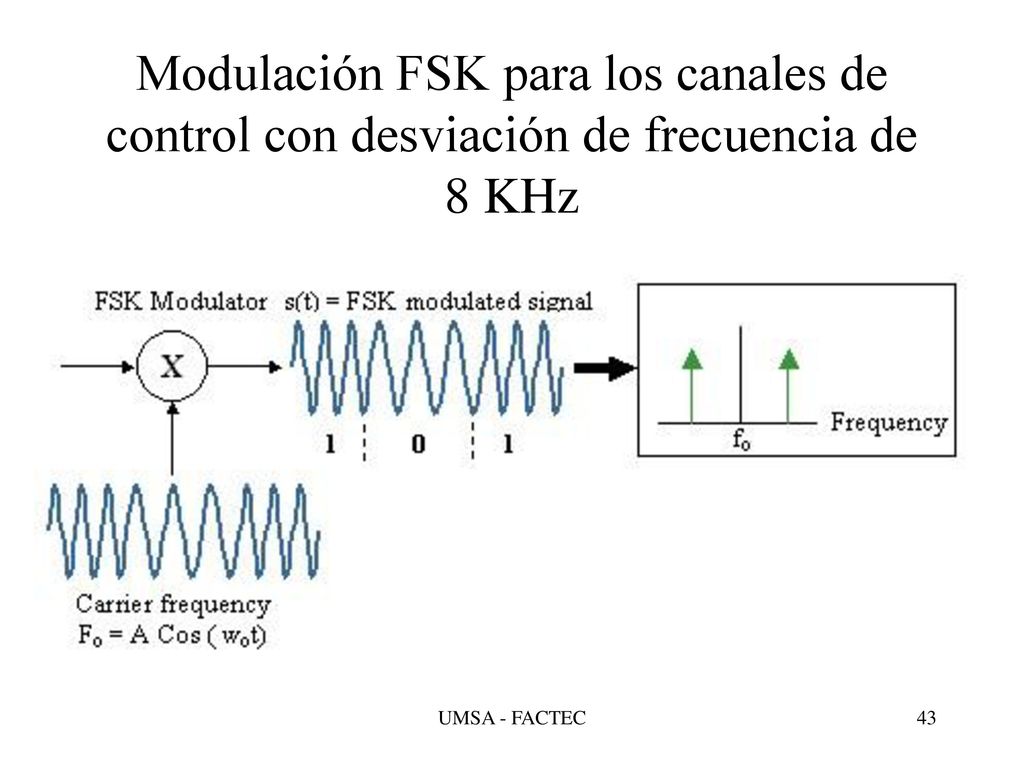

43 Modulación FSK para los canales de control con desviación de frecuencia de 8 KHz
UMSA - FACTEC

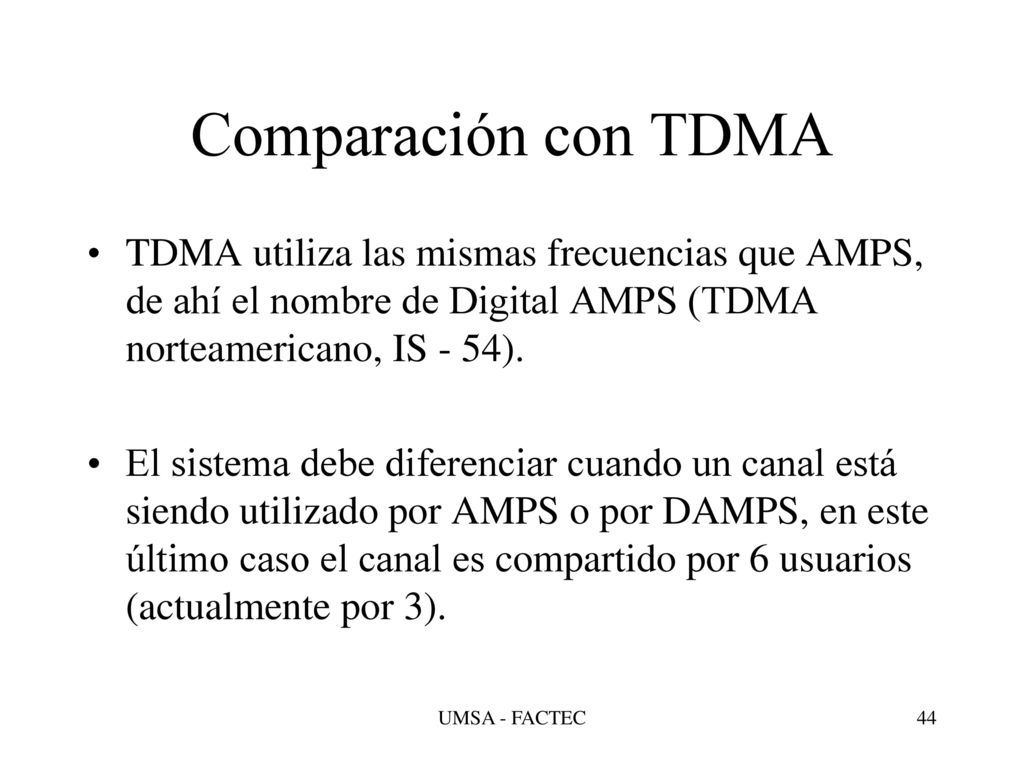

44 Comparación con TDMA TDMA utiliza las mismas frecuencias que AMPS, de ahí el nombre de Digital AMPS (TDMA norteamericano, IS - 54). El sistema debe diferenciar cuando un canal está siendo utilizado por AMPS o por DAMPS, en este último caso el canal es compartido por 6 usuarios (actualmente por 3). UMSA - FACTEC

45 AMPS sinónimo de FDM UMSA - FACTEC

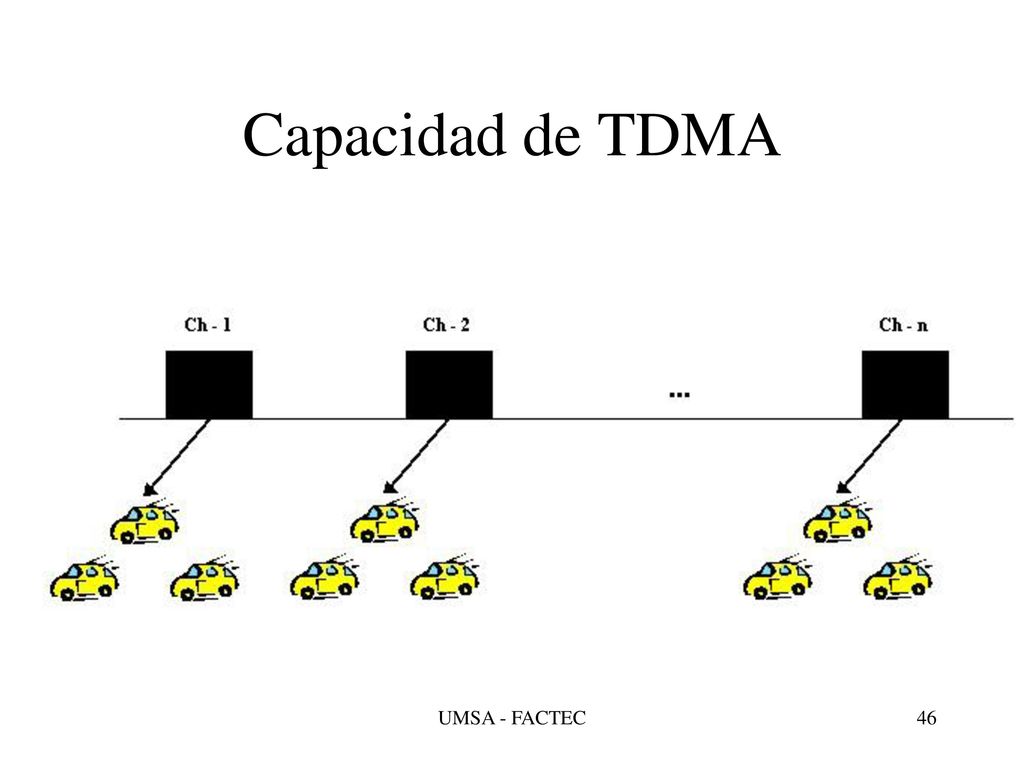

46 Capacidad de TDMA UMSA - FACTEC
