Acondicionamiento térmico en sitios de transmisión

Presentación del tema: "Acondicionamiento térmico en sitios de transmisión"— Transcripción de la presentación:

1 Acondicionamiento térmico en sitios de transmisión
58 Semana Nacional de Radio y Televisión CIRT Ciudad de México 8, 9 y 10 de Noviembre de 2016

2 Acondicionamiento térmico en sitios de transmisión

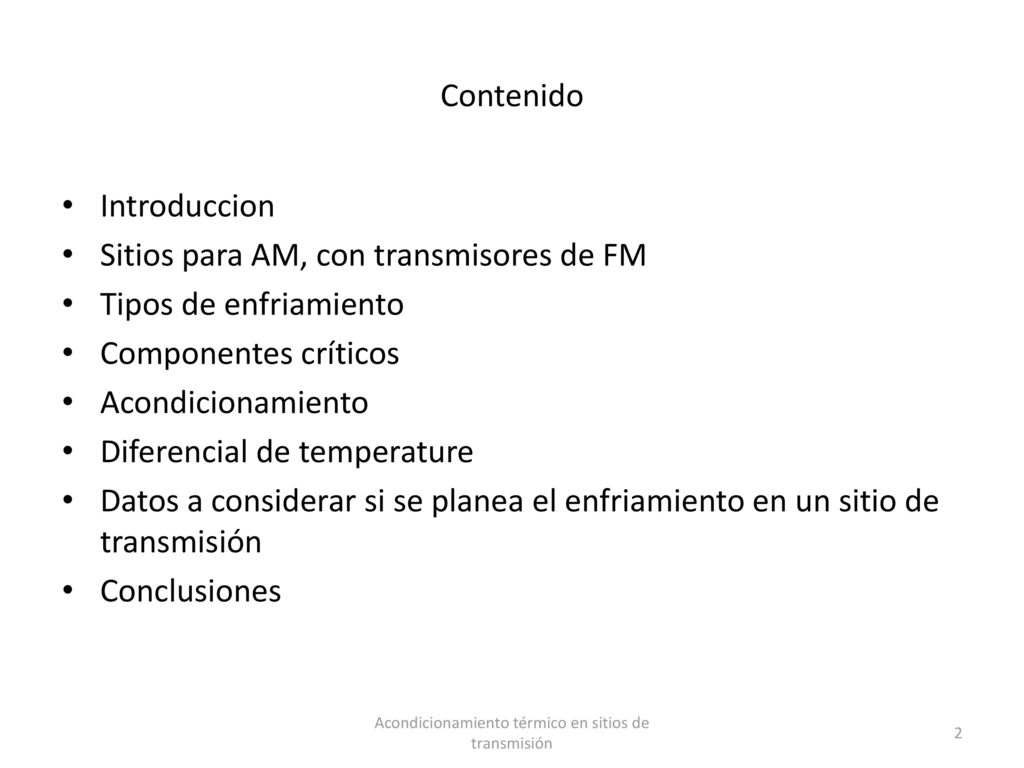

Contenido Introduccion Sitios para AM, con transmisores de FM Tipos de enfriamiento Componentes críticos Acondicionamiento Diferencial de temperature Datos a considerar si se planea el enfriamiento en un sitio de transmisión Conclusiones Acondicionamiento térmico en sitios de transmisión

3 Acondicionamiento térmico en sitios de transmisión

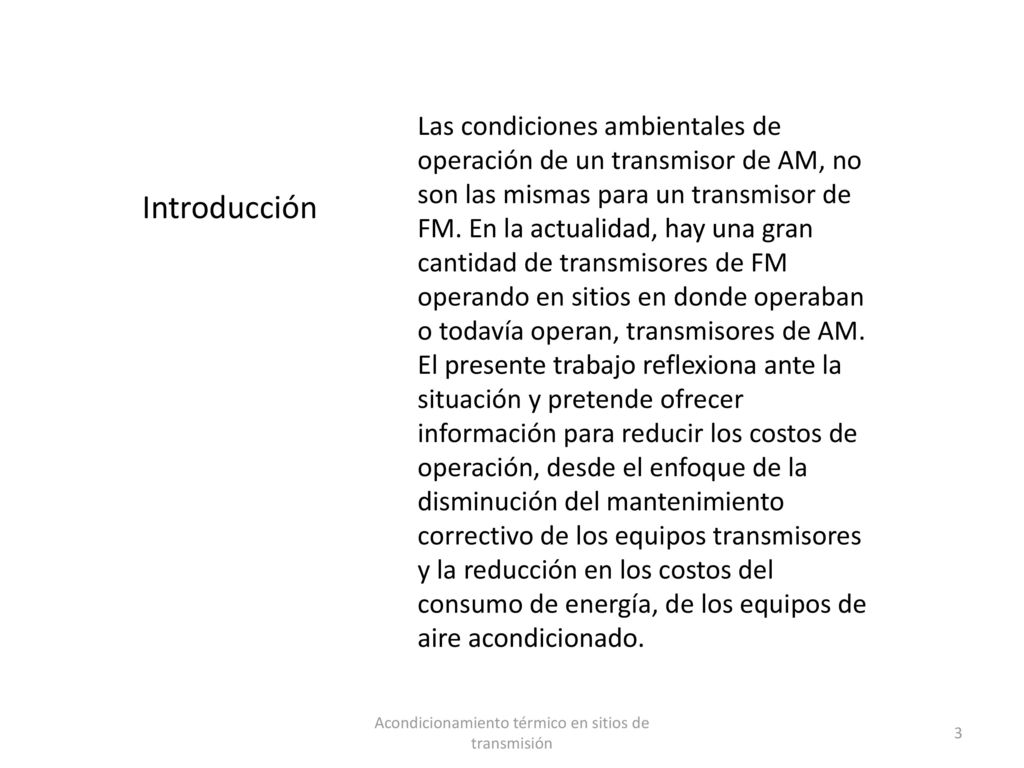

Las condiciones ambientales de operación de un transmisor de AM, no son las mismas para un transmisor de FM. En la actualidad, hay una gran cantidad de transmisores de FM operando en sitios en donde operaban o todavía operan, transmisores de AM. El presente trabajo reflexiona ante la situación y pretende ofrecer información para reducir los costos de operación, desde el enfoque de la disminución del mantenimiento correctivo de los equipos transmisores y la reducción en los costos del consumo de energía, de los equipos de aire acondicionado. Introducción Acondicionamiento térmico en sitios de transmisión

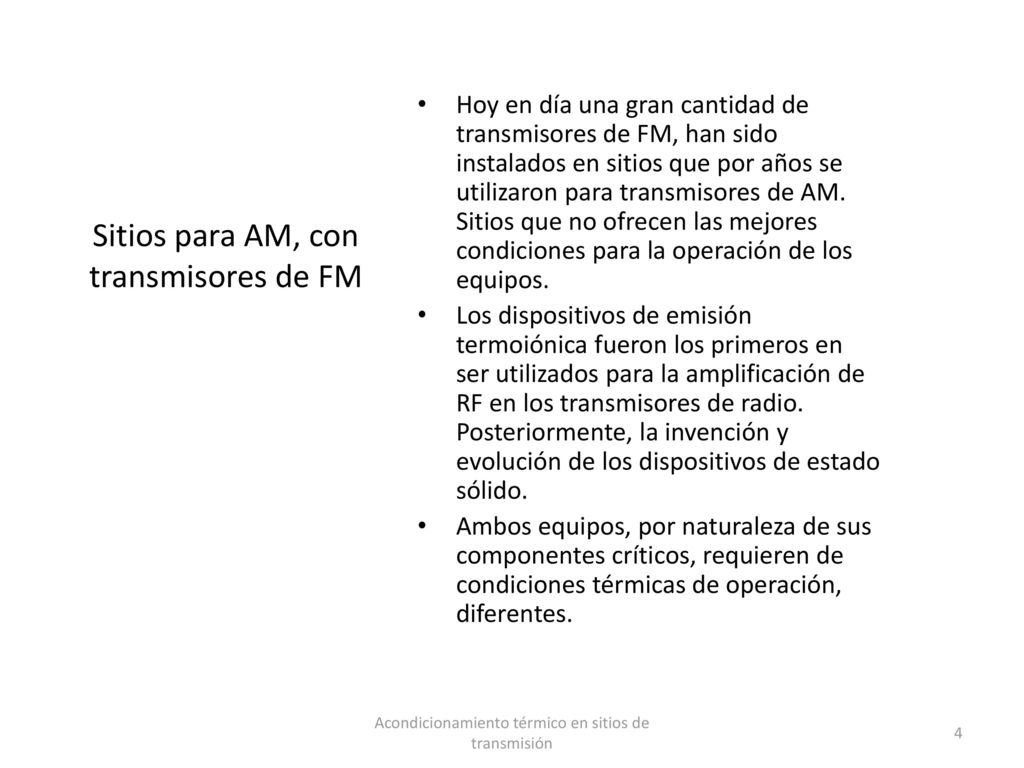

4 Sitios para AM, con transmisores de FM
Hoy en día una gran cantidad de transmisores de FM, han sido instalados en sitios que por años se utilizaron para transmisores de AM. Sitios que no ofrecen las mejores condiciones para la operación de los equipos. Los dispositivos de emisión termoiónica fueron los primeros en ser utilizados para la amplificación de RF en los transmisores de radio. Posteriormente, la invención y evolución de los dispositivos de estado sólido. Ambos equipos, por naturaleza de sus componentes críticos, requieren de condiciones térmicas de operación, diferentes. Sitios para AM, con transmisores de FM Acondicionamiento térmico en sitios de transmisión

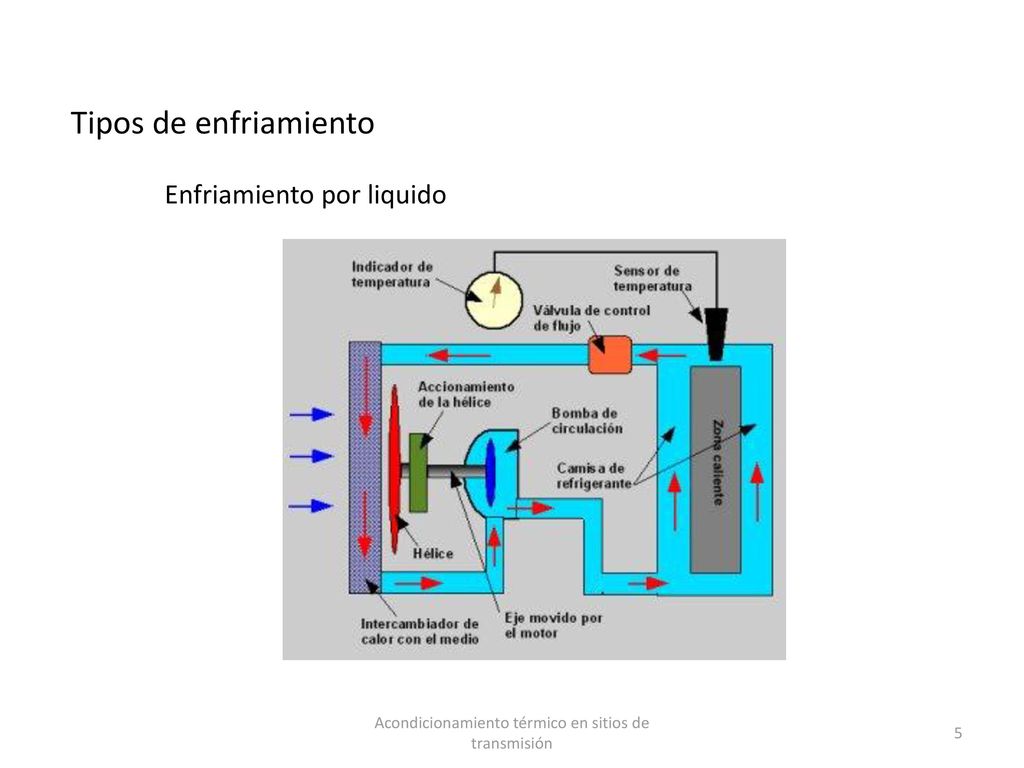

5 Acondicionamiento térmico en sitios de transmisión
Tipos de enfriamiento Enfriamiento por liquido Acondicionamiento térmico en sitios de transmisión

6 Enfriamiento por liquido
Factores que se consideran para identificar el tipo de refrigerante a utilizar, son: Temperatura, presión de operación y almacenamiento. Capacidad de transferencia térmica. Viscosidad y peso específico. Inflamabilidad, toxicidad, seguridad, agresividad a la capa de ozono y consideraciones de manejo. Compatibilidad con materiales del sistema, incluyendo sellos y bombas. Dielectricidad, conductividad, resistividad y apariencia. Costo y disponibilidad. Factores ambientales. Alternativas químicas mezcladas con agua que se pueden utilizar: Mezcla de Glicol Etileno y agua, en diferentes proporciones. Mezcla de Glicol Propileno y agua, en diferentes proporciones. PAO (Poly-alphaolefin). Coolanol 20, 25R y 35R. La familia de refrigerantes DC-200. Y otros….. Acondicionamiento térmico en sitios de transmisión

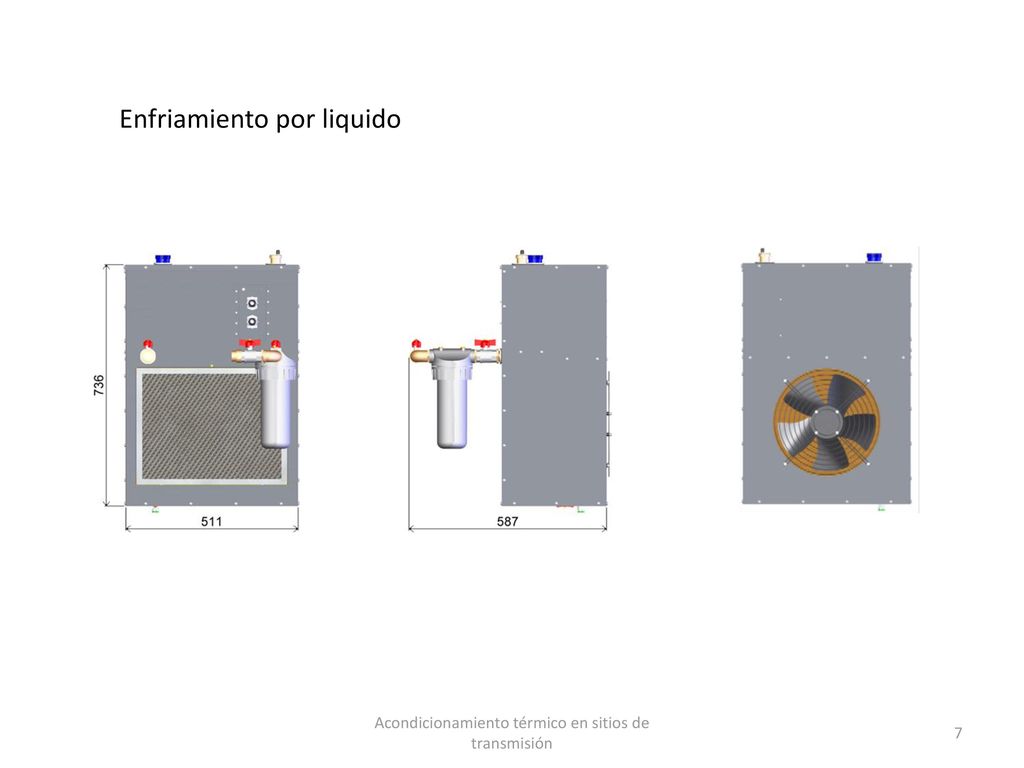

7 Enfriamiento por liquido
Acondicionamiento térmico en sitios de transmisión

8 Acondicionamiento térmico en sitios de transmisión

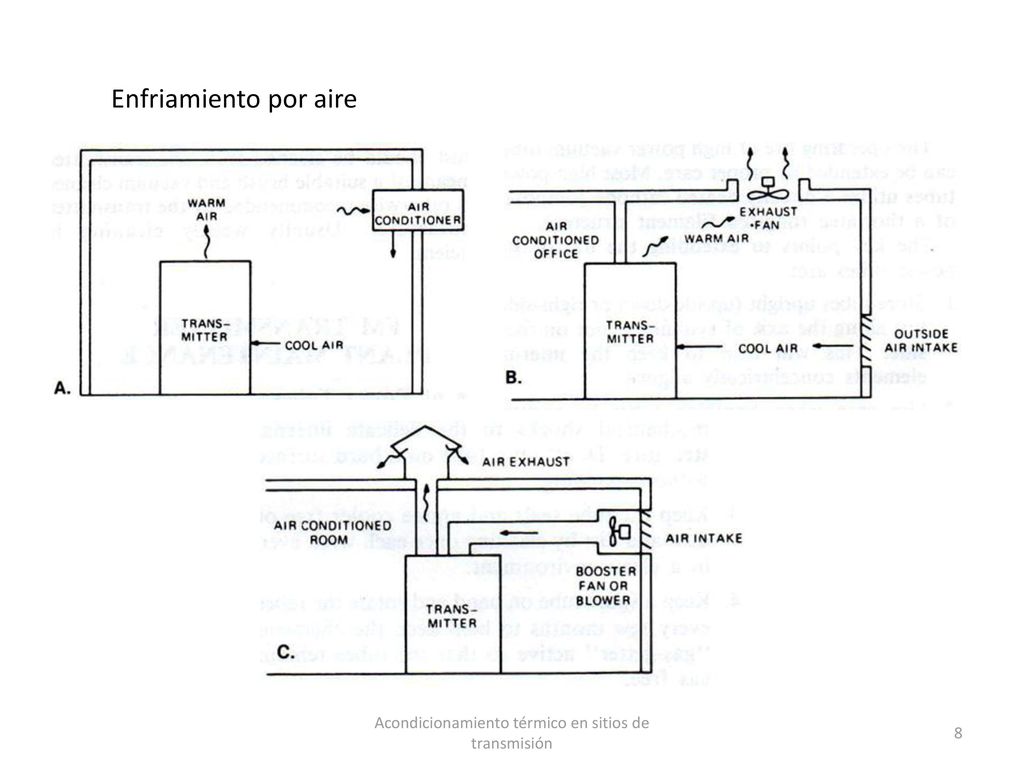

Enfriamiento por aire Acondicionamiento térmico en sitios de transmisión

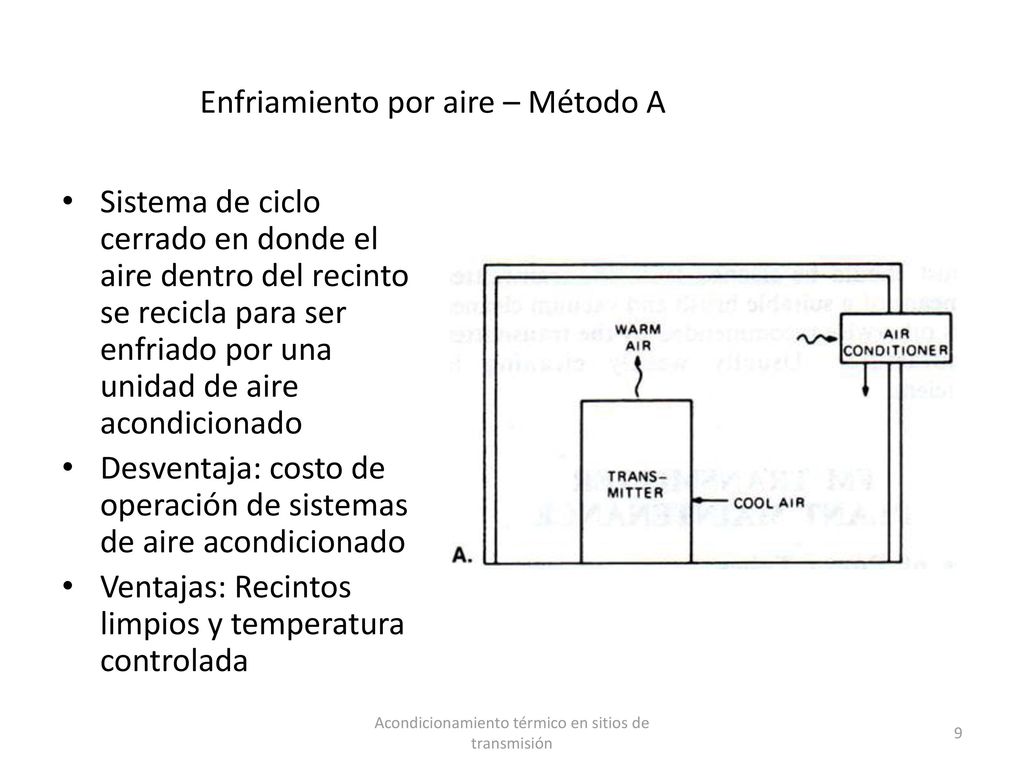

9 Enfriamiento por aire – Método A
Sistema de ciclo cerrado en donde el aire dentro del recinto se recicla para ser enfriado por una unidad de aire acondicionado Desventaja: costo de operación de sistemas de aire acondicionado Ventajas: Recintos limpios y temperatura controlada Acondicionamiento térmico en sitios de transmisión

10 Enfriamiento por aire – Método B
Sistema de ciclo abierto. El aire entra del exterior, circula por el equipo y es expulsado al exterior nuevamente. Desventajas: Ingreso de polvo y no hay control en la temperatura. El diferencial de temperatura, provoca condensación en el interior del equipo. Ventaja: Bajo costo de operacion. Acondicionamiento térmico en sitios de transmisión

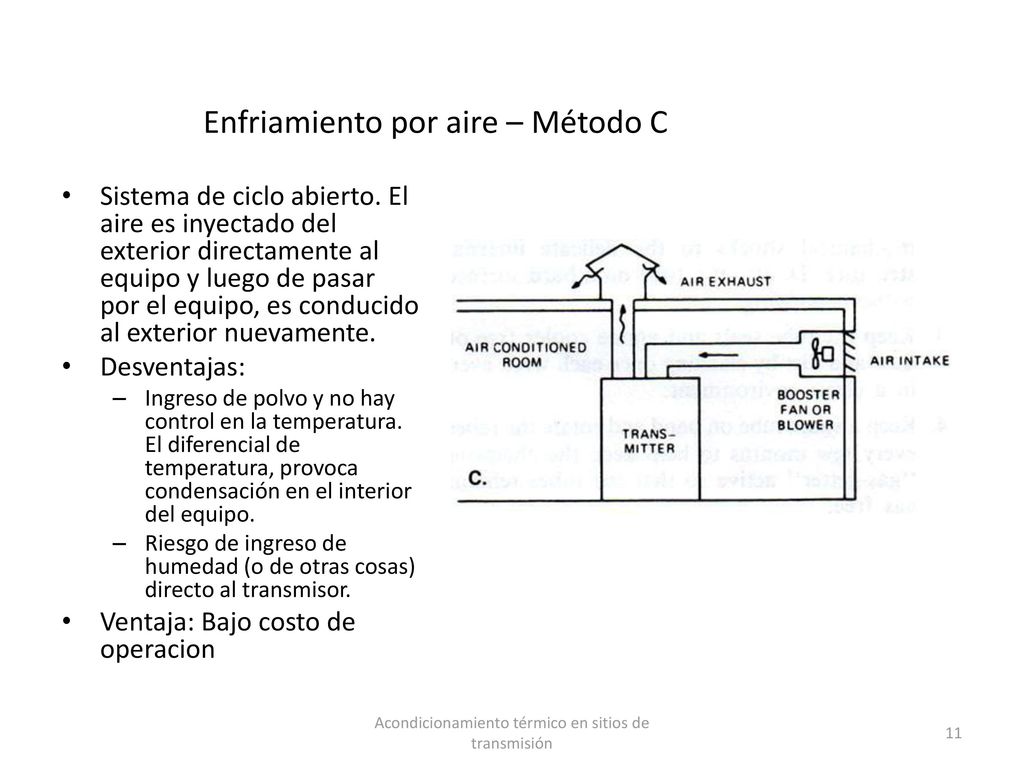

11 Enfriamiento por aire – Método C
Sistema de ciclo abierto. El aire es inyectado del exterior directamente al equipo y luego de pasar por el equipo, es conducido al exterior nuevamente. Desventajas: Ingreso de polvo y no hay control en la temperatura. El diferencial de temperatura, provoca condensación en el interior del equipo. Riesgo de ingreso de humedad (o de otras cosas) directo al transmisor. Ventaja: Bajo costo de operacion Acondicionamiento térmico en sitios de transmisión

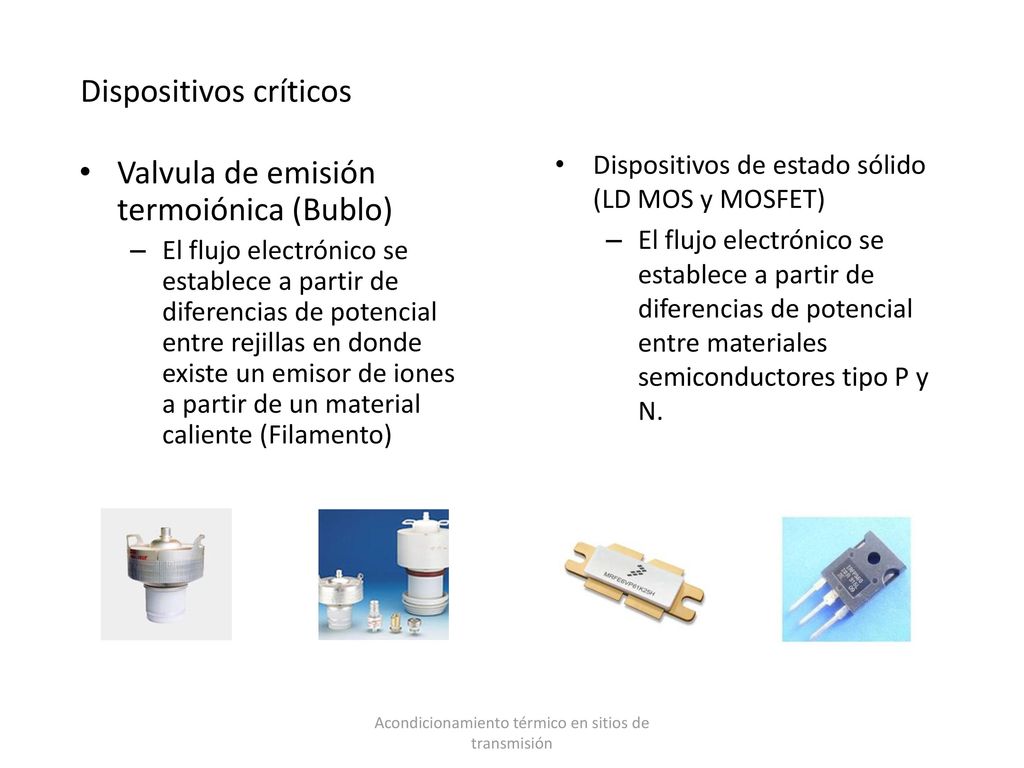

12 Dispositivos críticos
Dispositivos de estado sólido (LD MOS y MOSFET) El flujo electrónico se establece a partir de diferencias de potencial entre materiales semiconductores tipo P y N. Valvula de emisión termoiónica (Bublo) El flujo electrónico se establece a partir de diferencias de potencial entre rejillas en donde existe un emisor de iones a partir de un material caliente (Filamento) Acondicionamiento térmico en sitios de transmisión

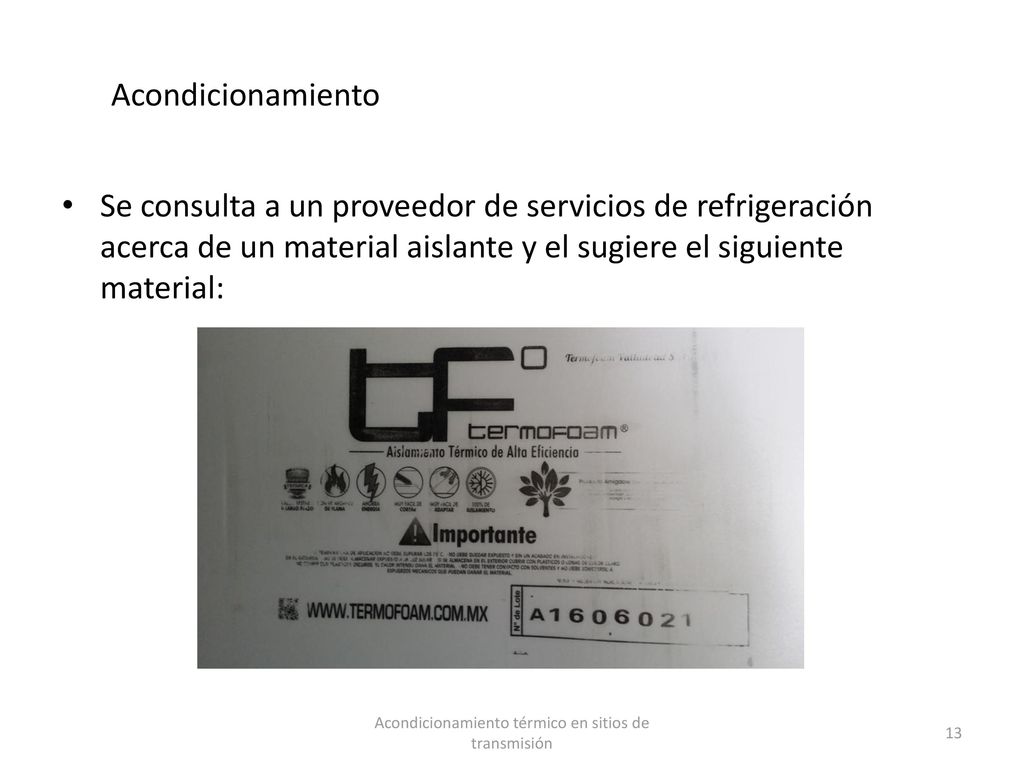

13 Acondicionamiento térmico en sitios de transmisión
Se consulta a un proveedor de servicios de refrigeración acerca de un material aislante y el sugiere el siguiente material: Acondicionamiento térmico en sitios de transmisión

14 Acondicionamiento térmico en sitios de transmisión

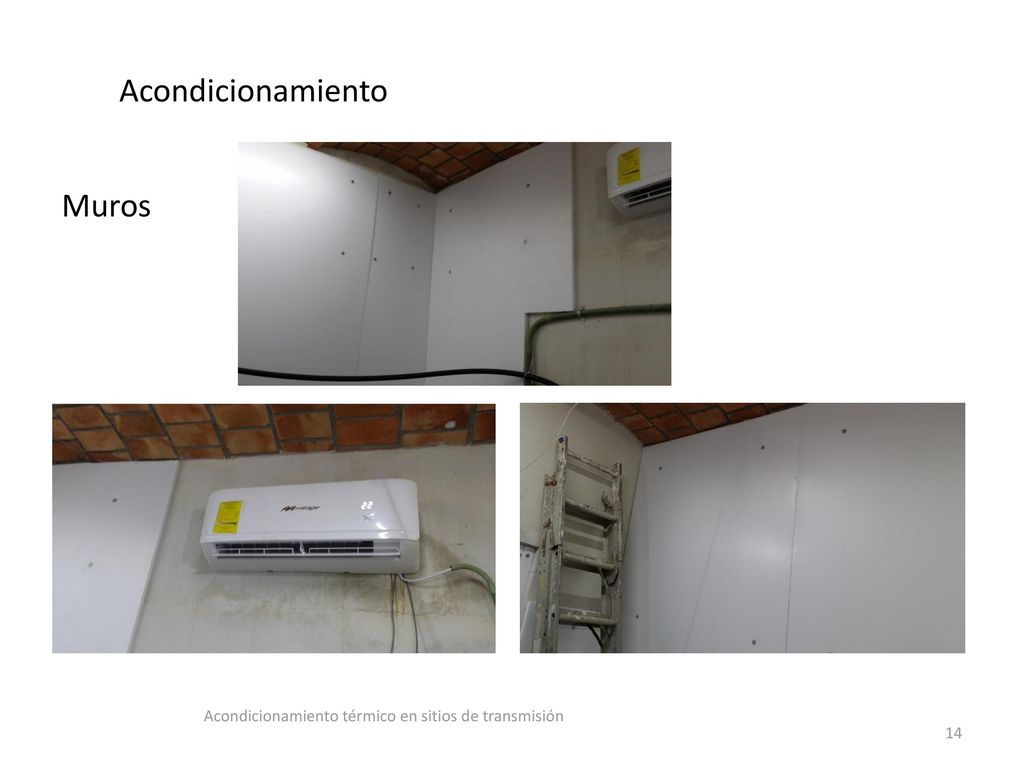

Muros Acondicionamiento térmico en sitios de transmisión

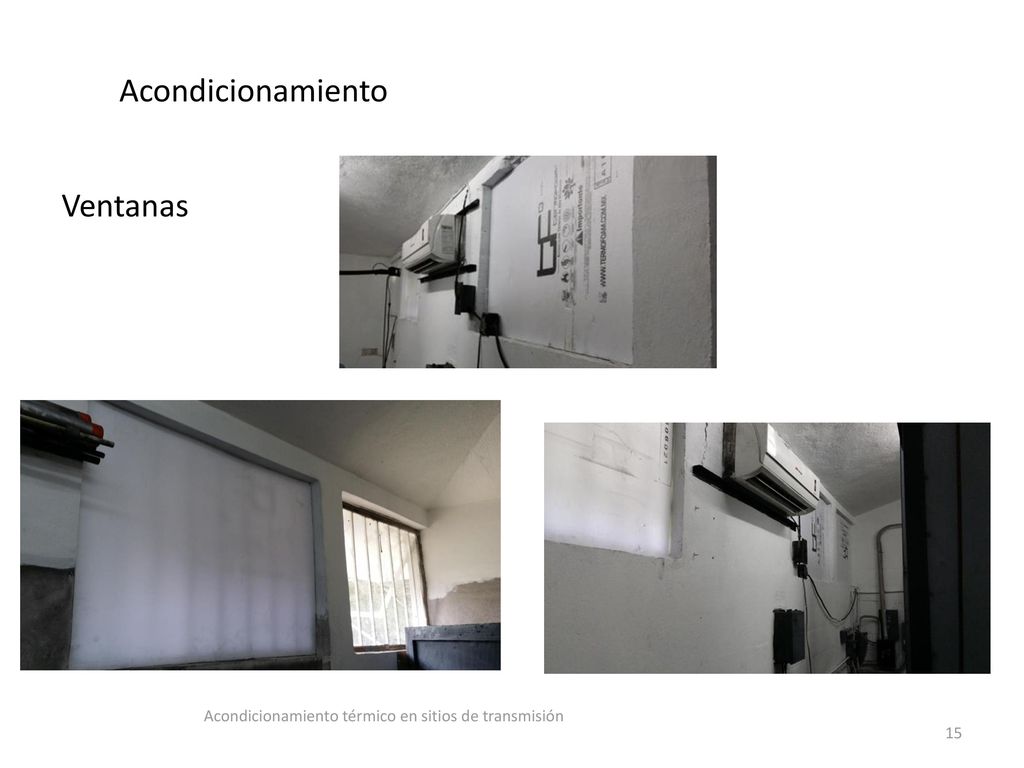

15 Acondicionamiento térmico en sitios de transmisión
Ventanas Acondicionamiento térmico en sitios de transmisión

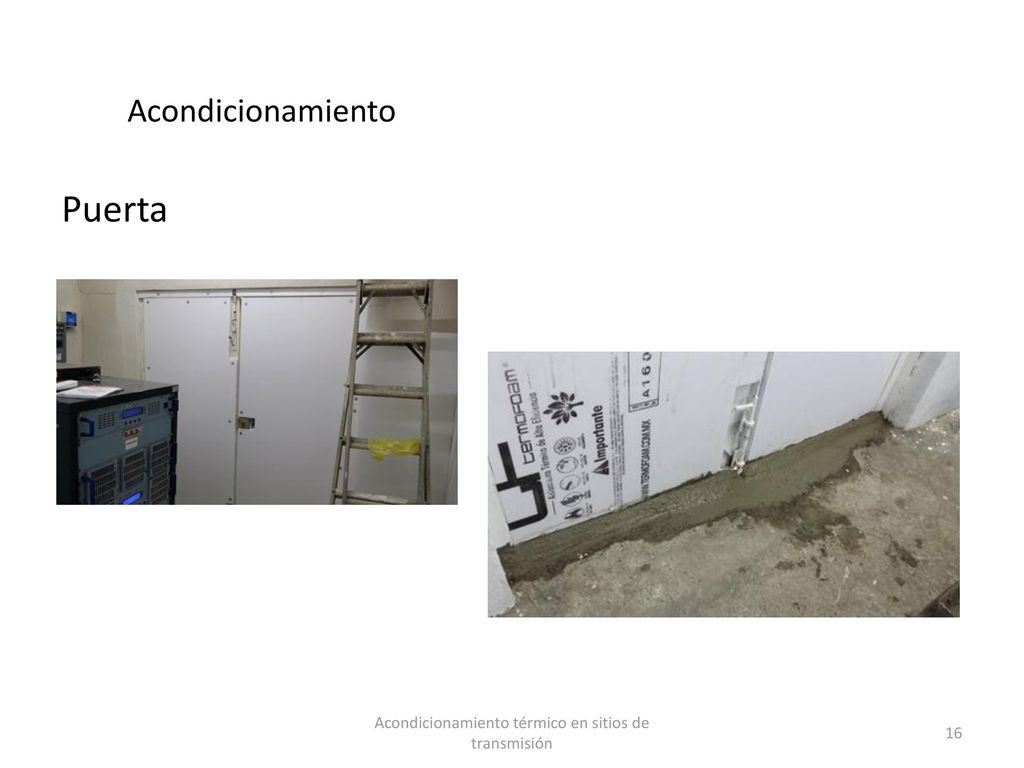

16 Acondicionamiento térmico en sitios de transmisión
Puerta Acondicionamiento térmico en sitios de transmisión

17 Acondicionamiento térmico en sitios de transmisión

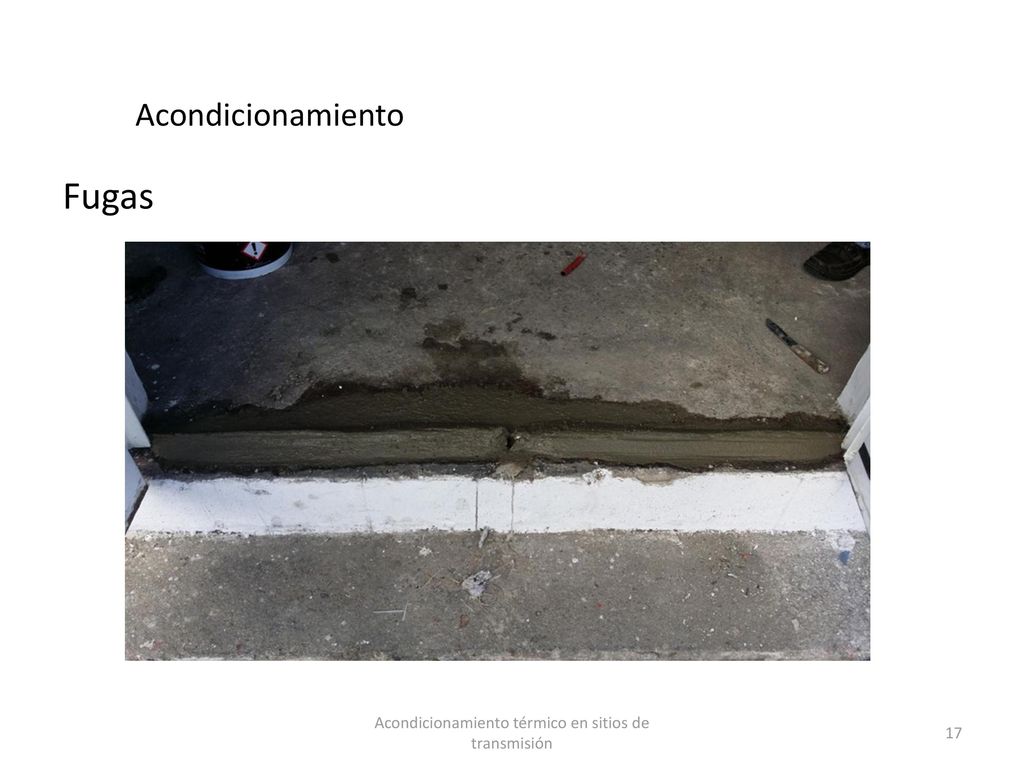

Fugas Acondicionamiento térmico en sitios de transmisión

18 Acondicionamiento térmico en sitios de transmisión

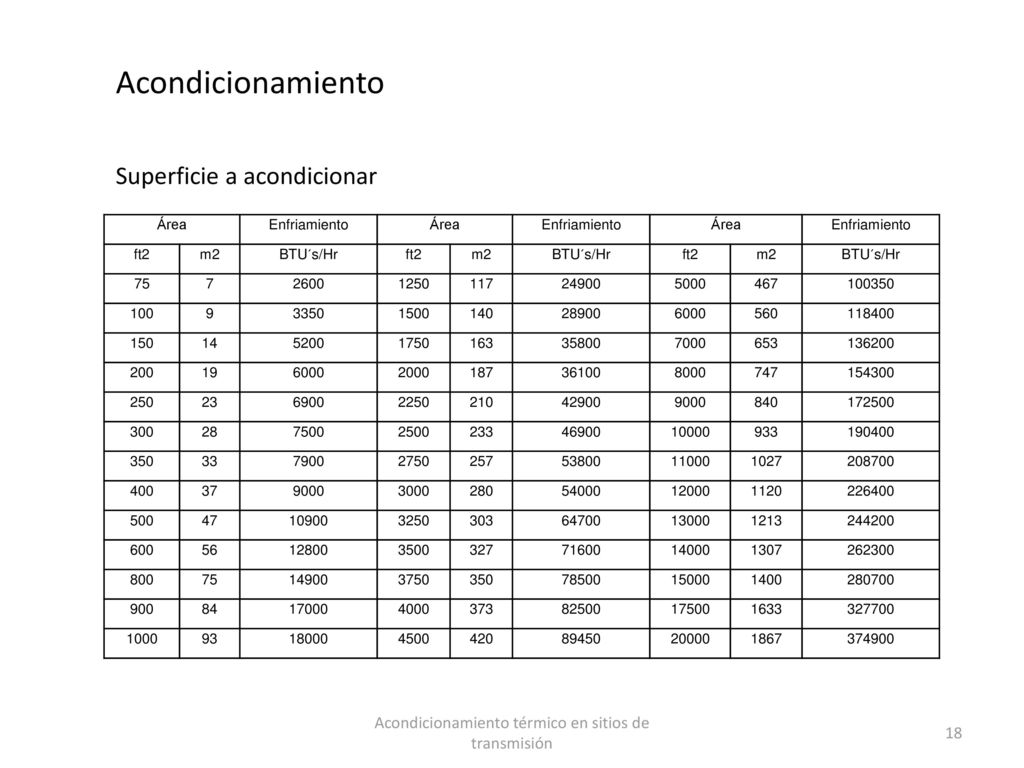

Superficie a acondicionar Área Enfriamiento ft2 m2 BTU´s/Hr 75 7 2600 1250 117 24900 5000 467 100350 100 9 3350 1500 140 28900 6000 560 118400 150 14 5200 1750 163 35800 7000 653 136200 200 19 2000 187 36100 8000 747 154300 250 23 6900 2250 210 42900 9000 840 172500 300 28 7500 2500 233 46900 10000 933 190400 350 33 7900 2750 257 53800 11000 1027 208700 400 37 3000 280 54000 12000 1120 226400 500 47 10900 3250 303 64700 13000 1213 244200 600 56 12800 3500 327 71600 14000 1307 262300 800 14900 3750 78500 15000 1400 280700 900 84 17000 4000 373 82500 17500 1633 327700 1000 93 18000 4500 420 89450 20000 1867 374900 Acondicionamiento térmico en sitios de transmisión

19 Acondicionamiento térmico en sitios de transmisión

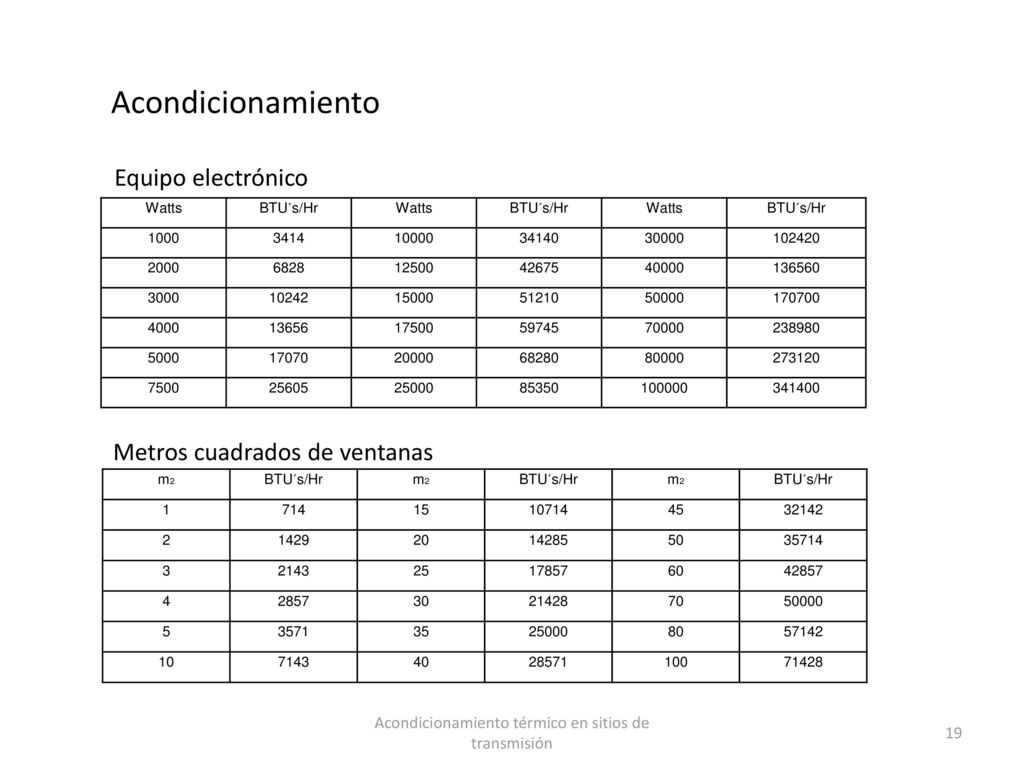

Equipo electrónico Watts BTU´s/Hr 1000 3414 10000 34140 30000 102420 2000 6828 12500 42675 40000 136560 3000 10242 15000 51210 50000 170700 4000 13656 17500 59745 70000 238980 5000 17070 20000 68280 80000 273120 7500 25605 25000 85350 100000 341400 Metros cuadrados de ventanas m2 BTU´s/Hr 1 714 15 10714 45 32142 2 1429 20 14285 50 35714 3 2143 25 17857 60 42857 4 2857 30 21428 70 50000 5 3571 35 25000 80 57142 10 7143 40 28571 100 71428 Acondicionamiento térmico en sitios de transmisión

20 Acondicionamiento térmico en sitios de transmisión
Exposición del recinto al sol Expuesto al Sol Expuesto a la Sombra +10% -10% Si los muros del habitáculo no tienen contacto al exterior, entonces hay que restar un 10% a la suma de los BTU’s. Las toneladas requeridas para enfriamiento, resulta de convertir la suma de BTU’s que resulte. La potencia en Watts del equipo electrónico se refiere a la potencia térmica. 12000 𝐵𝑇 𝑈 ′ 𝑠=1 𝑇𝑜𝑛𝑒𝑙𝑎𝑑𝑎 Acondicionamiento térmico en sitios de transmisión

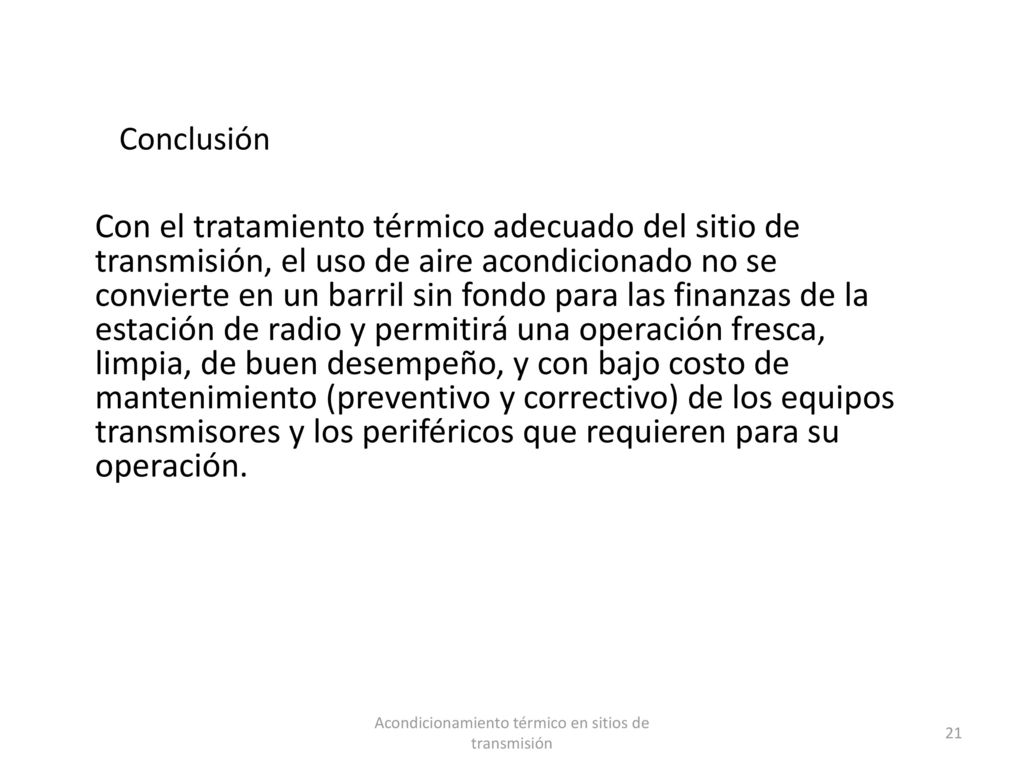

21 Acondicionamiento térmico en sitios de transmisión
Conclusión Con el tratamiento térmico adecuado del sitio de transmisión, el uso de aire acondicionado no se convierte en un barril sin fondo para las finanzas de la estación de radio y permitirá una operación fresca, limpia, de buen desempeño, y con bajo costo de mantenimiento (preventivo y correctivo) de los equipos transmisores y los periféricos que requieren para su operación. Acondicionamiento térmico en sitios de transmisión
