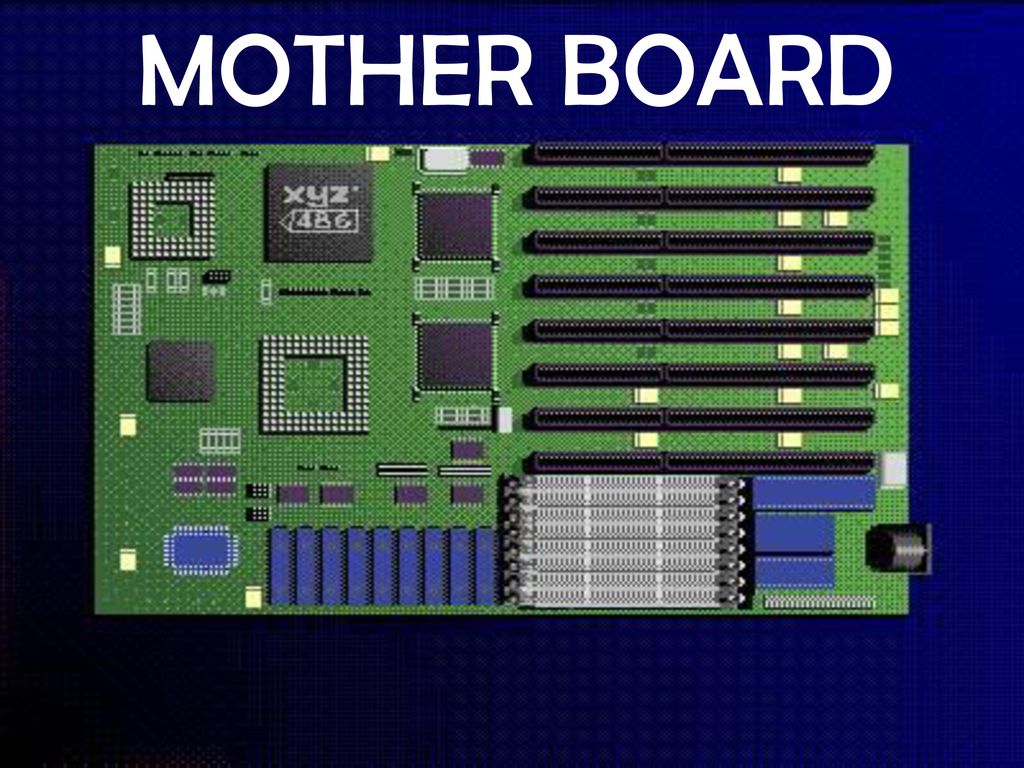

1 MOTHER BOARD

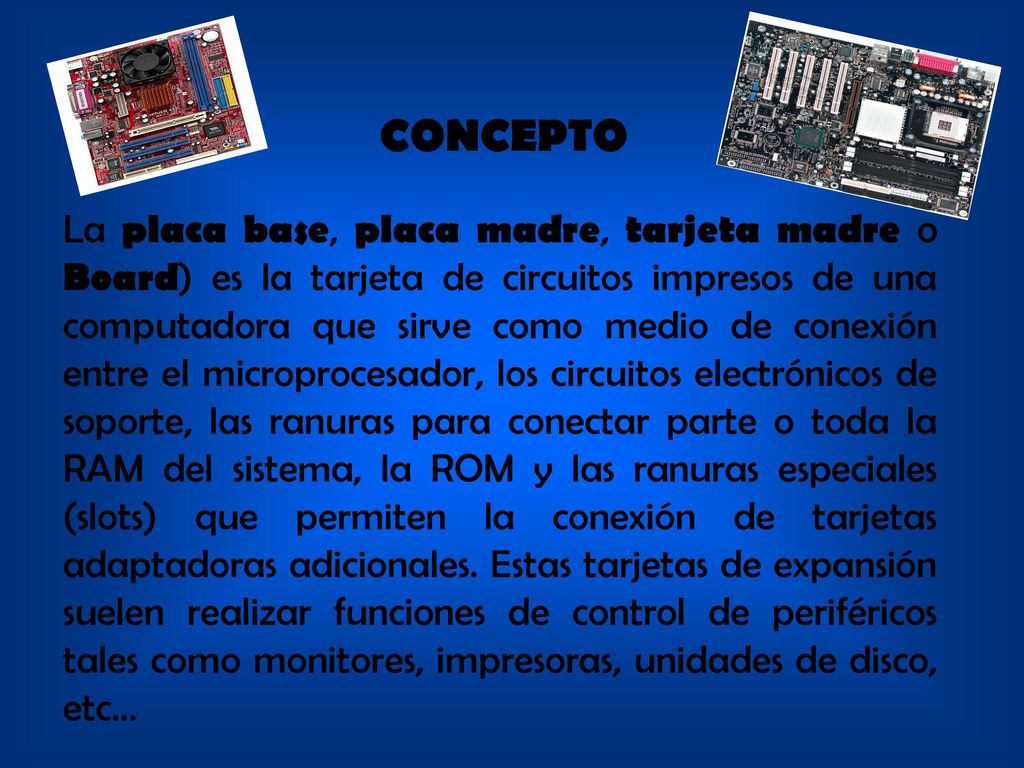

2 CONCEPTO La placa base, placa madre, tarjeta madre o Board) es la tarjeta de circuitos impresos de una computadora que sirve como medio de conexión entre el microprocesador, los circuitos electrónicos de soporte, las ranuras para conectar parte o toda la RAM del sistema, la ROM y las ranuras especiales (slots) que permiten la conexión de tarjetas adaptadoras adicionales. Estas tarjetas de expansión suelen realizar funciones de control de periféricos tales como monitores, impresoras, unidades de disco, etc...

3 PARTES DE LA BOARD

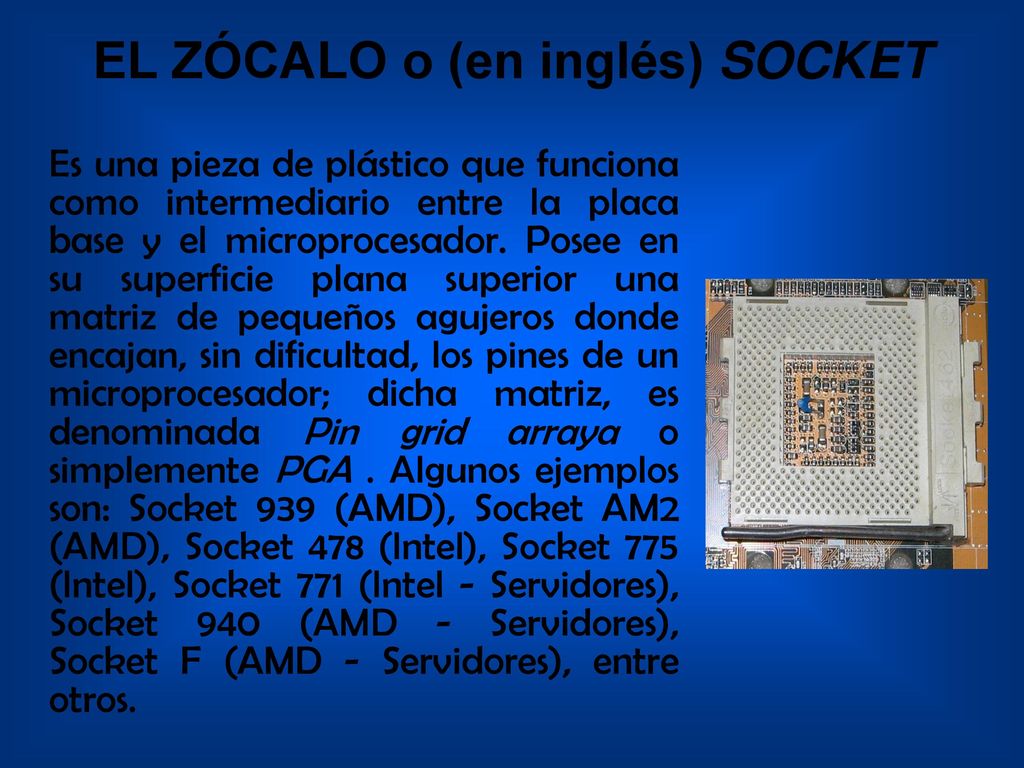

4 EL ZÓCALO o (en inglés) SOCKET
Es una pieza de plástico que funciona como intermediario entre la placa base y el microprocesador. Posee en su superficie plana superior una matriz de pequeños agujeros donde encajan, sin dificultad, los pines de un microprocesador; dicha matriz, es denominada Pin grid arraya o simplemente PGA . Algunos ejemplos son: Socket 939 (AMD), Socket AM2 (AMD), Socket 478 (Intel), Socket 775 (Intel), Socket 771 (Intel - Servidores), Socket 940 (AMD - Servidores), Socket F (AMD - Servidores), entre otros.

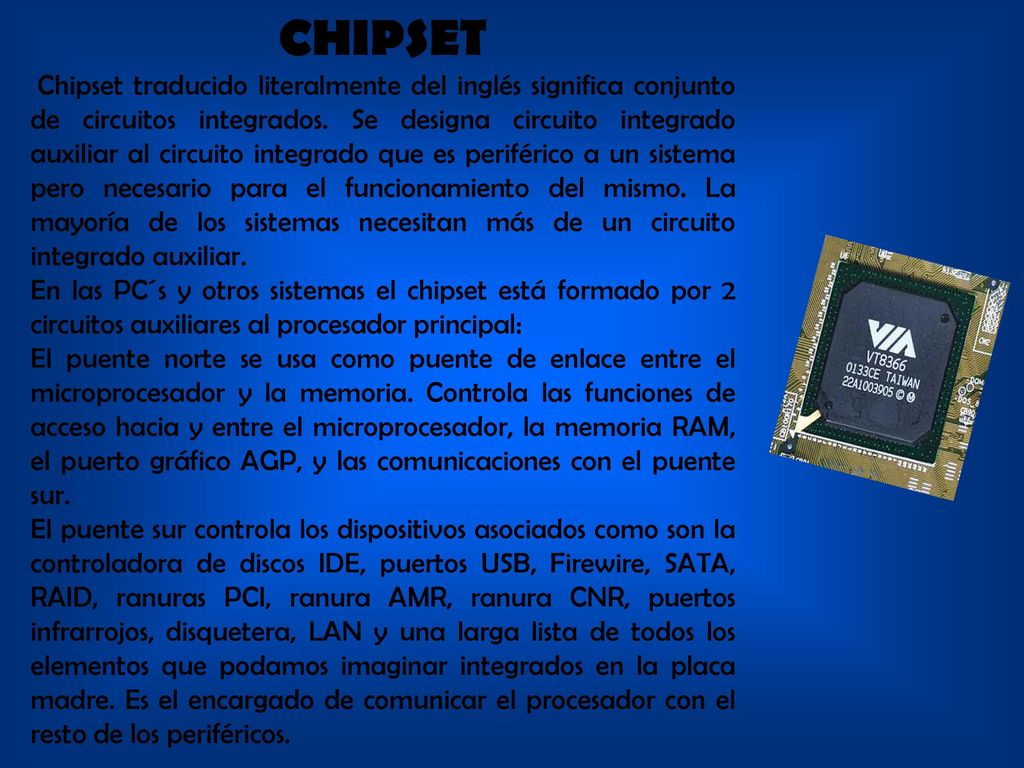

5 CHIPSET Chipset traducido literalmente del inglés significa conjunto de circuitos integrados. Se designa circuito integrado auxiliar al circuito integrado que es periférico a un sistema pero necesario para el funcionamiento del mismo. La mayoría de los sistemas necesitan más de un circuito integrado auxiliar. En las PC´s y otros sistemas el chipset está formado por 2 circuitos auxiliares al procesador principal: El puente norte se usa como puente de enlace entre el microprocesador y la memoria. Controla las funciones de acceso hacia y entre el microprocesador, la memoria RAM, el puerto gráfico AGP, y las comunicaciones con el puente sur. El puente sur controla los dispositivos asociados como son la controladora de discos IDE, puertos USB, Firewire, SATA, RAID, ranuras PCI, ranura AMR, ranura CNR, puertos infrarrojos, disquetera, LAN y una larga lista de todos los elementos que podamos imaginar integrados en la placa madre. Es el encargado de comunicar el procesador con el resto de los periféricos.

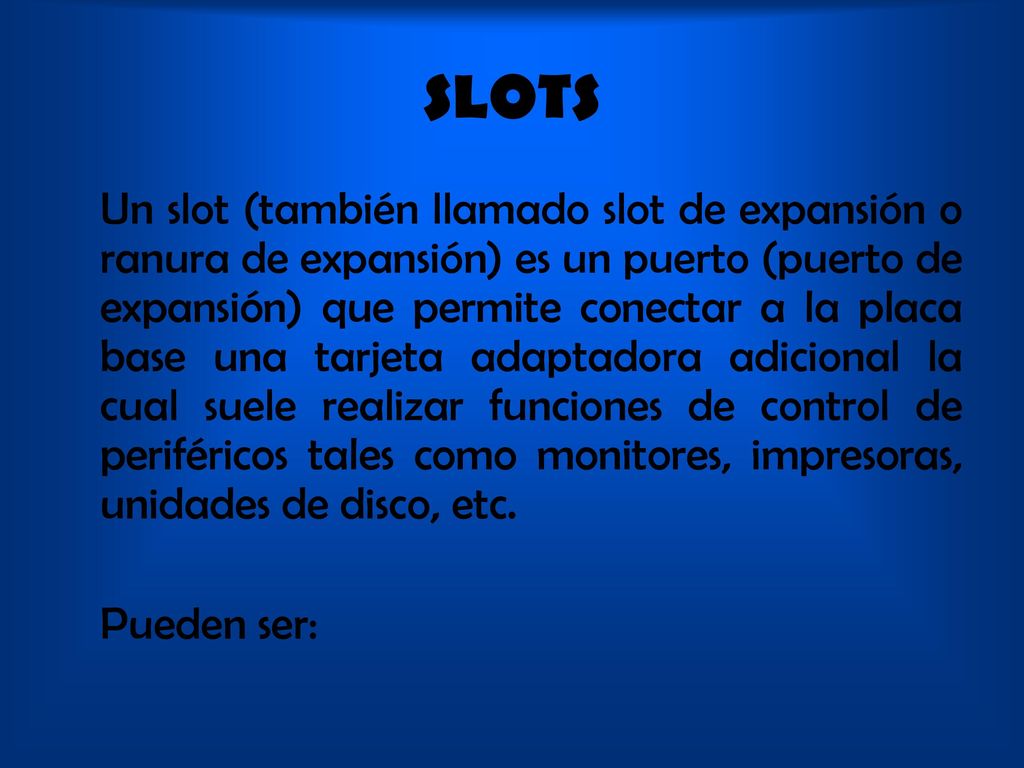

6 SLOTS Un slot (también llamado slot de expansión o ranura de expansión) es un puerto (puerto de expansión) que permite conectar a la placa base una tarjeta adaptadora adicional la cual suele realizar funciones de control de periféricos tales como monitores, impresoras, unidades de disco, etc. Pueden ser:

7 XT: Es uno de los slots mas antiguos
trabaja con una velocidad muy inferior a los slots modernos (8 bits) y a una frecuencia de 4.77 [MHz] AGP: Se pueden conectar la tarjeta de video y se usa únicamente para tarjetas aceleradoras 3D en ordenadores muy potentes y accesibles; está siendo reemplazado por el slot PCI Express que es más potente. AGP quiere decir Advanced Graphics Port (Puerto de gráficos avanzados).Hay cuatro tipos, AGP (si no se especifica nada más es 1x), AGP 2x, AGP 4x y AGP 8x.

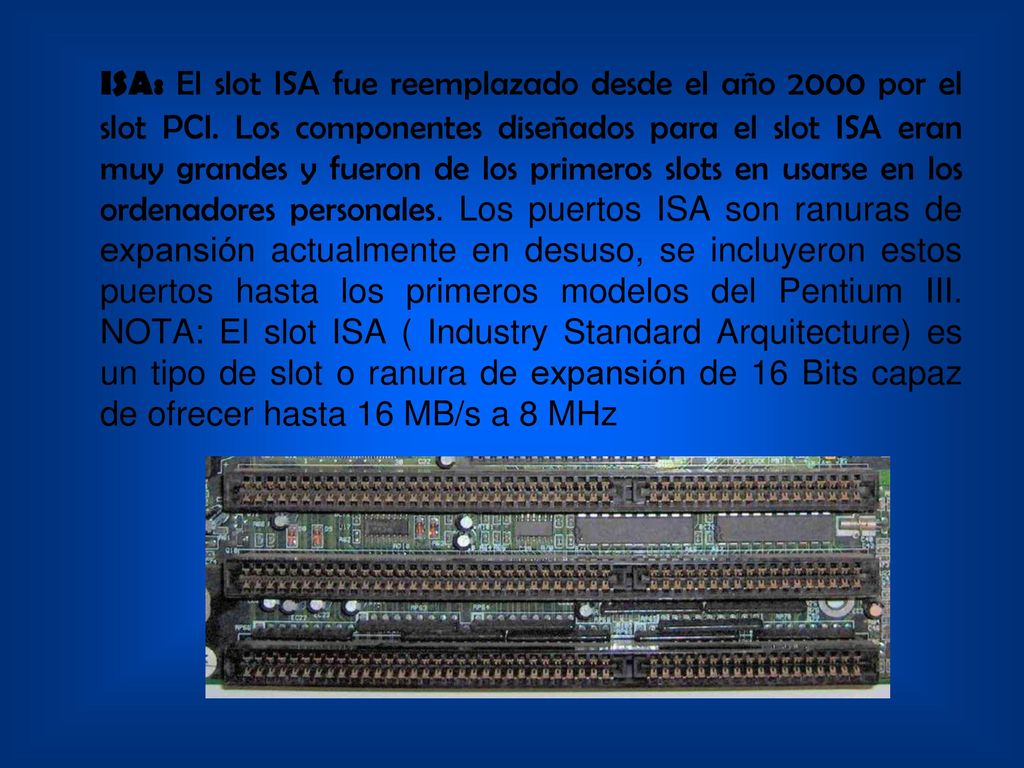

8 ISA: El slot ISA fue reemplazado desde el año 2000 por el slot PCI
ISA: El slot ISA fue reemplazado desde el año 2000 por el slot PCI. Los componentes diseñados para el slot ISA eran muy grandes y fueron de los primeros slots en usarse en los ordenadores personales. Los puertos ISA son ranuras de expansión actualmente en desuso, se incluyeron estos puertos hasta los primeros modelos del Pentium III. NOTA: El slot ISA ( Industry Standard Arquitecture) es un tipo de slot o ranura de expansión de 16 Bits capaz de ofrecer hasta 16 MB/s a 8 MHz

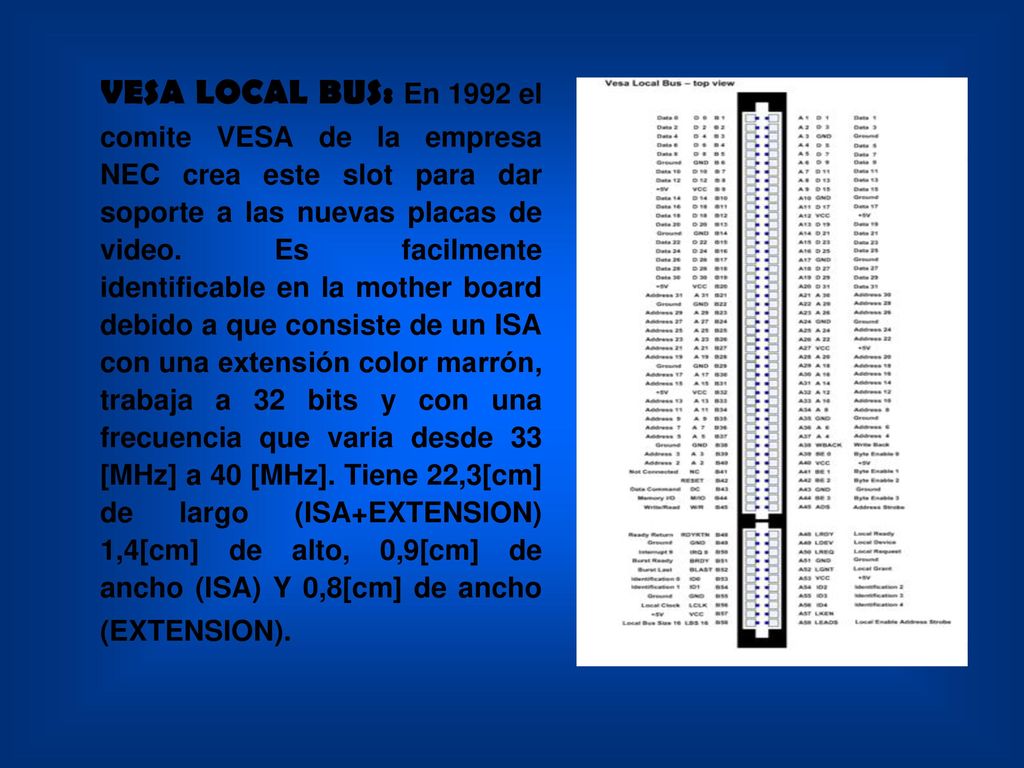

9 VESA LOCAL BUS: En 1992 el comite VESA de la empresa NEC crea este slot para dar soporte a las nuevas placas de video. Es facilmente identificable en la mother board debido a que consiste de un ISA con una extensión color marrón, trabaja a 32 bits y con una frecuencia que varia desde 33 [MHz] a 40 [MHz]. Tiene 22,3[cm] de largo (ISA+EXTENSION) 1,4[cm] de alto, 0,9[cm] de ancho (ISA) Y 0,8[cm] de ancho (EXTENSION).

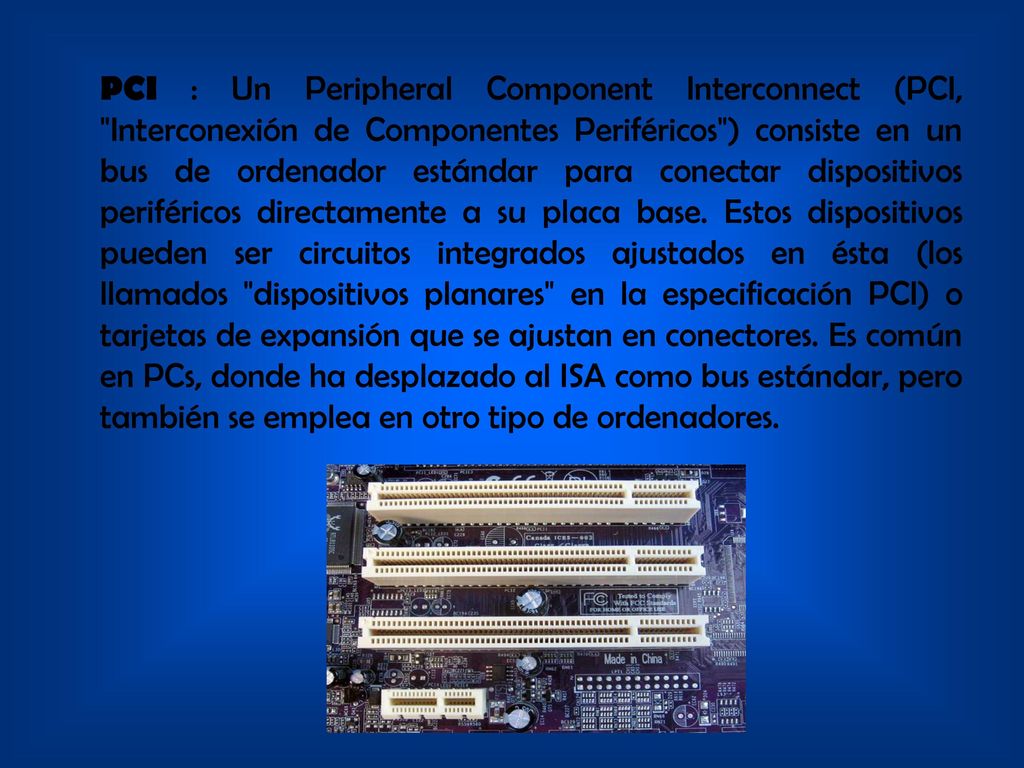

10 PCI : Un Peripheral Component Interconnect (PCI, "Interconexión de Componentes Periféricos") consiste en un bus de ordenador estándar para conectar dispositivos periféricos directamente a su placa base. Estos dispositivos pueden ser circuitos integrados ajustados en ésta (los llamados "dispositivos planares" en la especificación PCI) o tarjetas de expansión que se ajustan en conectores. Es común en PCs, donde ha desplazado al ISA como bus estándar, pero también se emplea en otro tipo de ordenadores.

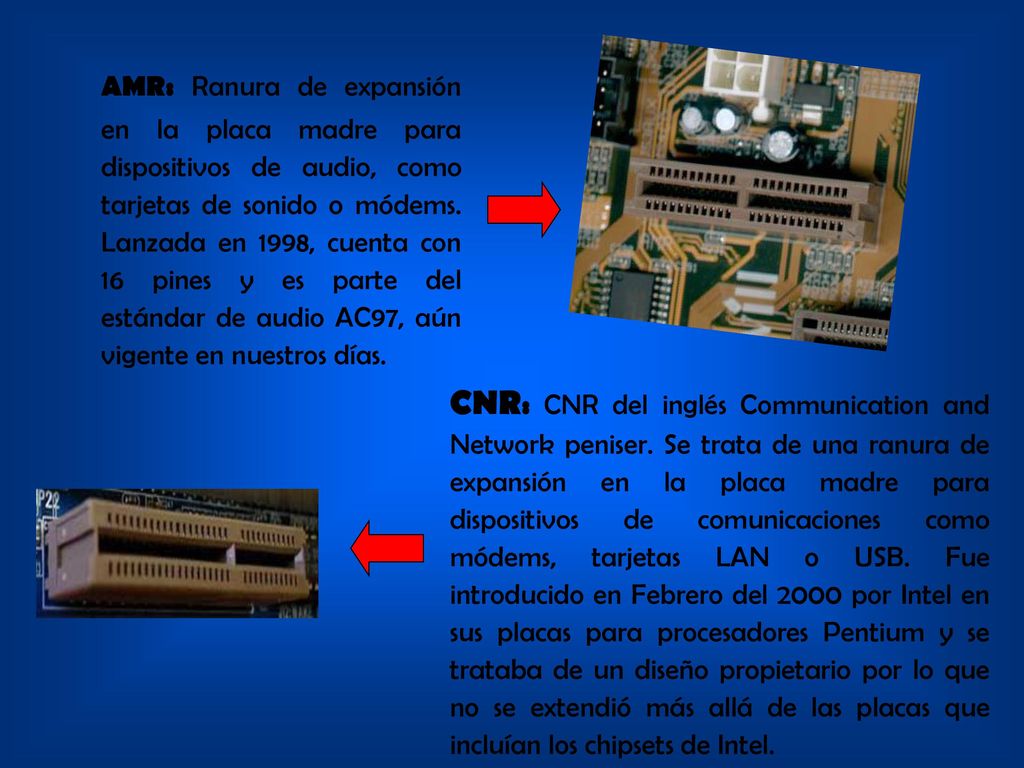

11 AMR: Ranura de expansión en la placa madre para dispositivos de audio, como tarjetas de sonido o módems. Lanzada en 1998, cuenta con 16 pines y es parte del estándar de audio AC97, aún vigente en nuestros días. CNR: CNR del inglés Communication and Network peniser. Se trata de una ranura de expansión en la placa madre para dispositivos de comunicaciones como módems, tarjetas LAN o USB. Fue introducido en Febrero del 2000 por Intel en sus placas para procesadores Pentium y se trataba de un diseño propietario por lo que no se extendió más allá de las placas que incluían los chipsets de Intel.

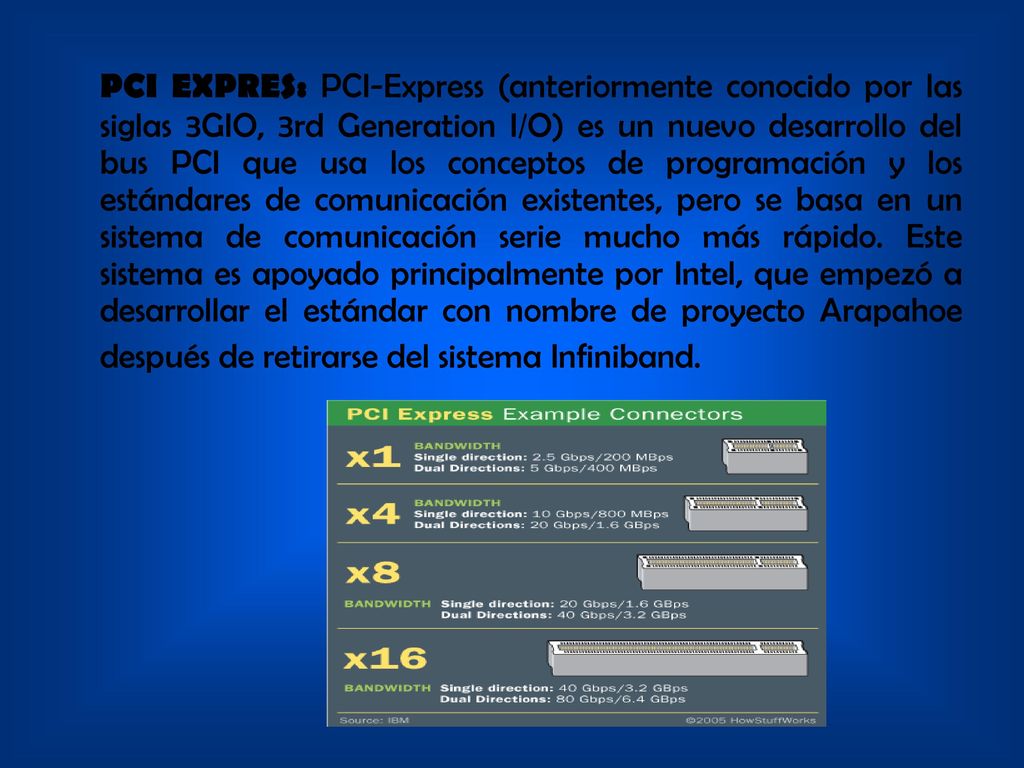

12 PCI EXPRES: PCI-Express (anteriormente conocido por las siglas 3GIO, 3rd Generation I/O) es un nuevo desarrollo del bus PCI que usa los conceptos de programación y los estándares de comunicación existentes, pero se basa en un sistema de comunicación serie mucho más rápido. Este sistema es apoyado principalmente por Intel, que empezó a desarrollar el estándar con nombre de proyecto Arapahoe después de retirarse del sistema Infiniband.

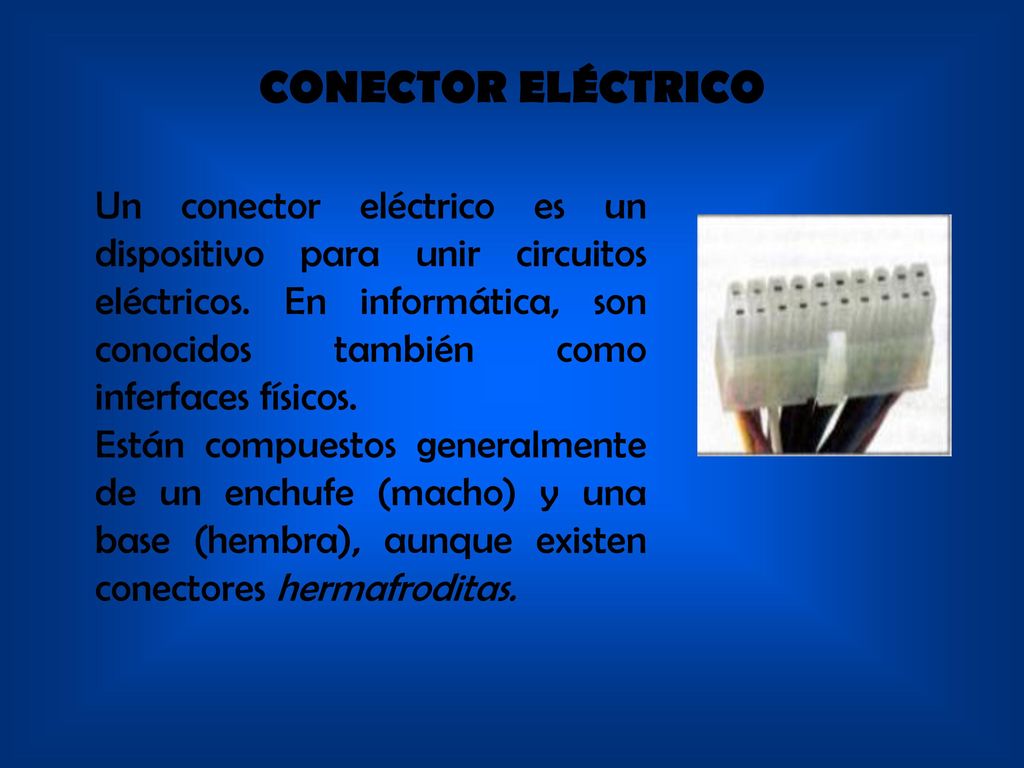

13 CONECTOR ELÉCTRICO Un conector eléctrico es un dispositivo para unir circuitos eléctricos. En informática, son conocidos también como inferfaces físicos. Están compuestos generalmente de un enchufe (macho) y una base (hembra), aunque existen conectores hermafroditas.

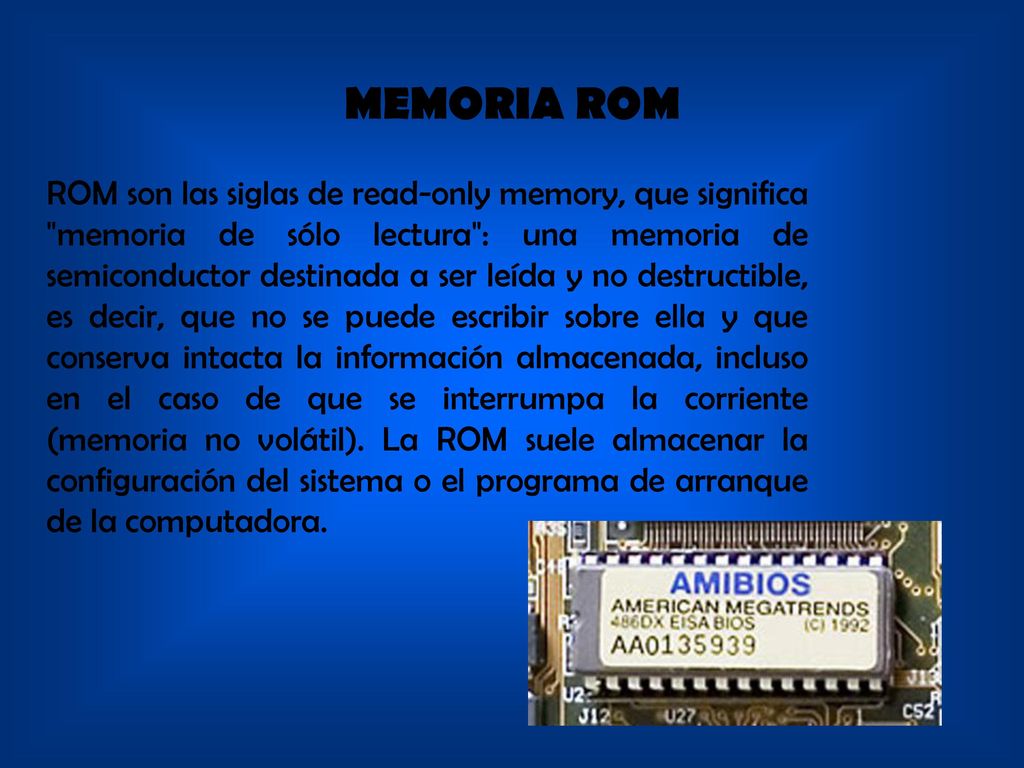

14 MEMORIA ROM ROM son las siglas de read-only memory, que significa "memoria de sólo lectura": una memoria de semiconductor destinada a ser leída y no destructible, es decir, que no se puede escribir sobre ella y que conserva intacta la información almacenada, incluso en el caso de que se interrumpa la corriente (memoria no volátil). La ROM suele almacenar la configuración del sistema o el programa de arranque de la computadora.

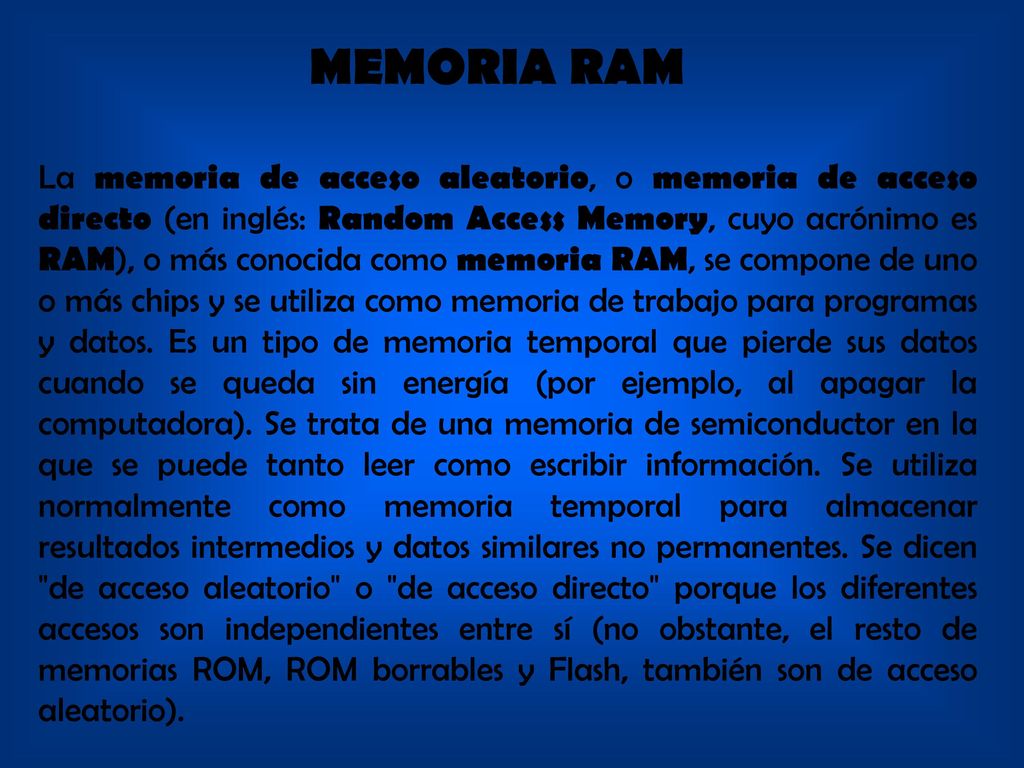

15 MEMORIA RAM La memoria de acceso aleatorio, o memoria de acceso directo (en inglés: Random Access Memory, cuyo acrónimo es RAM), o más conocida como memoria RAM, se compone de uno o más chips y se utiliza como memoria de trabajo para programas y datos. Es un tipo de memoria temporal que pierde sus datos cuando se queda sin energía (por ejemplo, al apagar la computadora). Se trata de una memoria de semiconductor en la que se puede tanto leer como escribir información. Se utiliza normalmente como memoria temporal para almacenar resultados intermedios y datos similares no permanentes. Se dicen "de acceso aleatorio" o "de acceso directo" porque los diferentes accesos son independientes entre sí (no obstante, el resto de memorias ROM, ROM borrables y Flash, también son de acceso aleatorio).

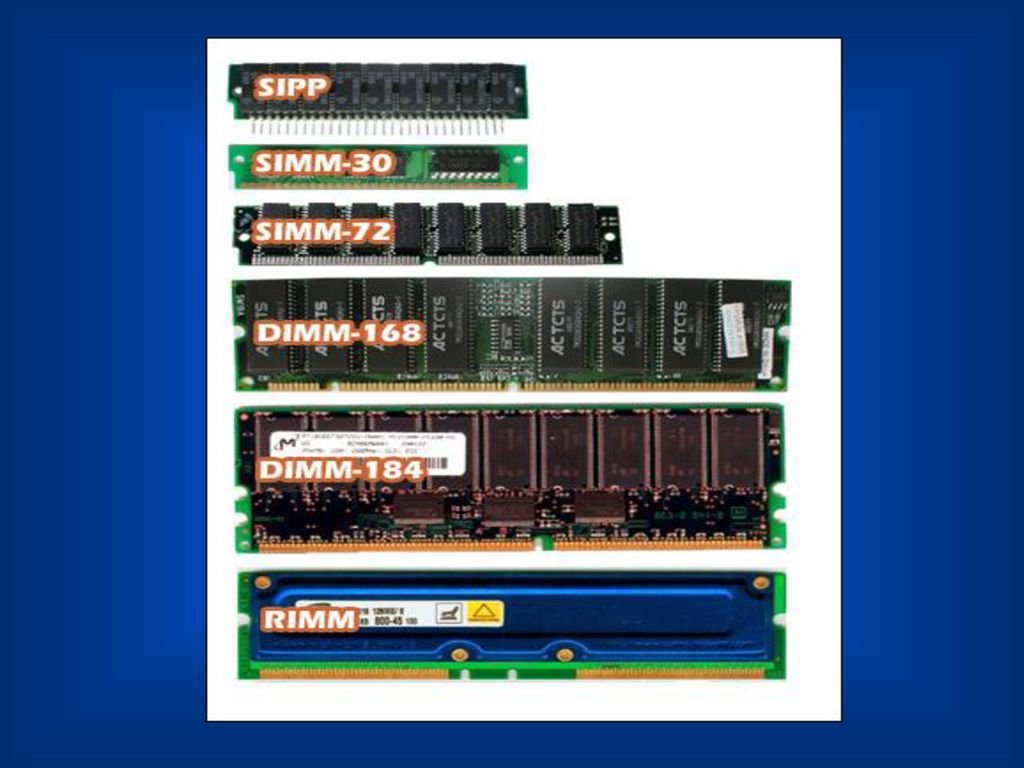

16

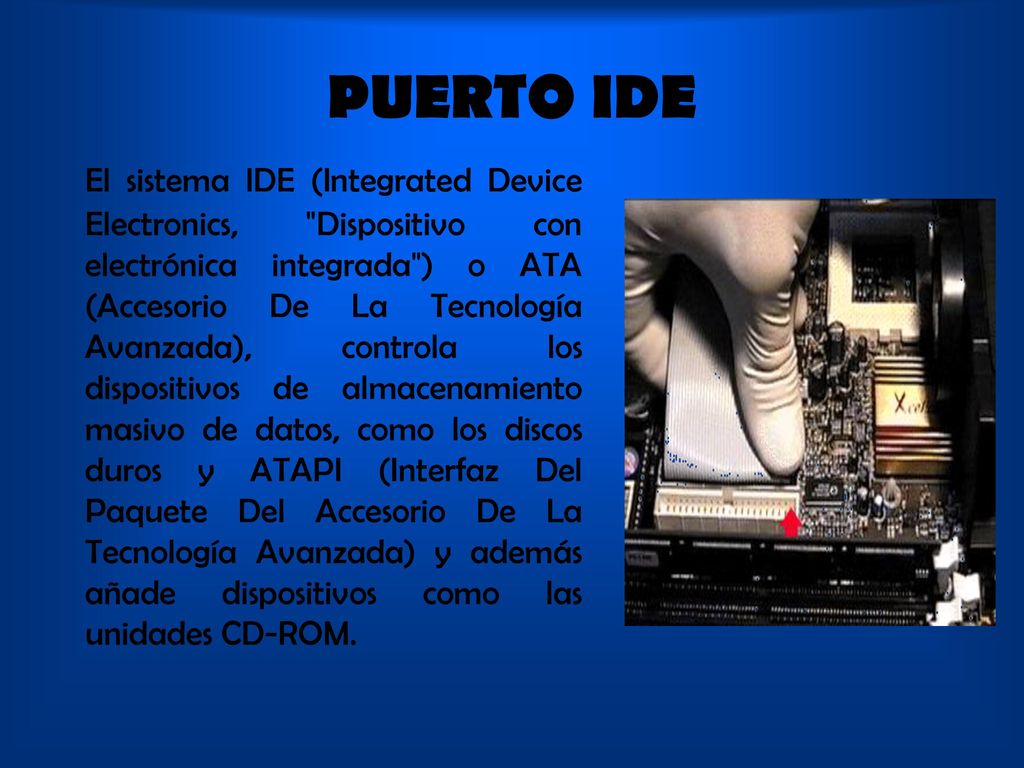

17 PUERTO IDE El sistema IDE (Integrated Device Electronics, "Dispositivo con electrónica integrada") o ATA (Accesorio De La Tecnología Avanzada), controla los dispositivos de almacenamiento masivo de datos, como los discos duros y ATAPI (Interfaz Del Paquete Del Accesorio De La Tecnología Avanzada) y además añade dispositivos como las unidades CD-ROM.

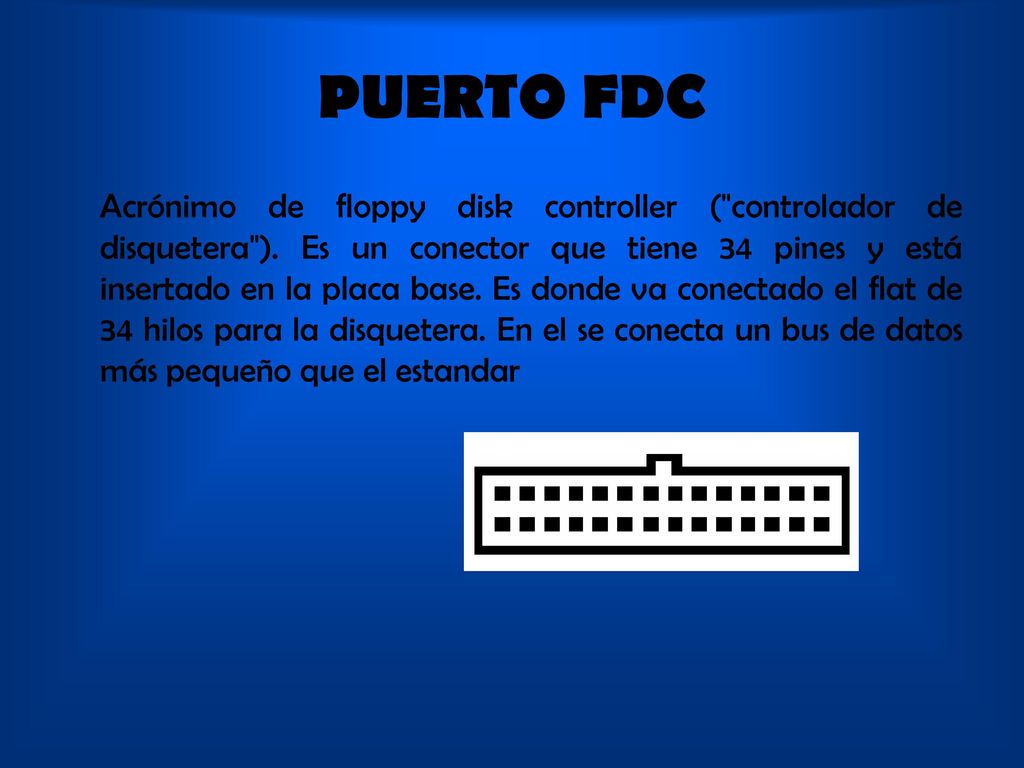

18 PUERTO FDC Acrónimo de floppy disk controller ("controlador de disquetera"). Es un conector que tiene 34 pines y está insertado en la placa base. Es donde va conectado el flat de 34 hilos para la disquetera. En el se conecta un bus de datos más pequeño que el estandar

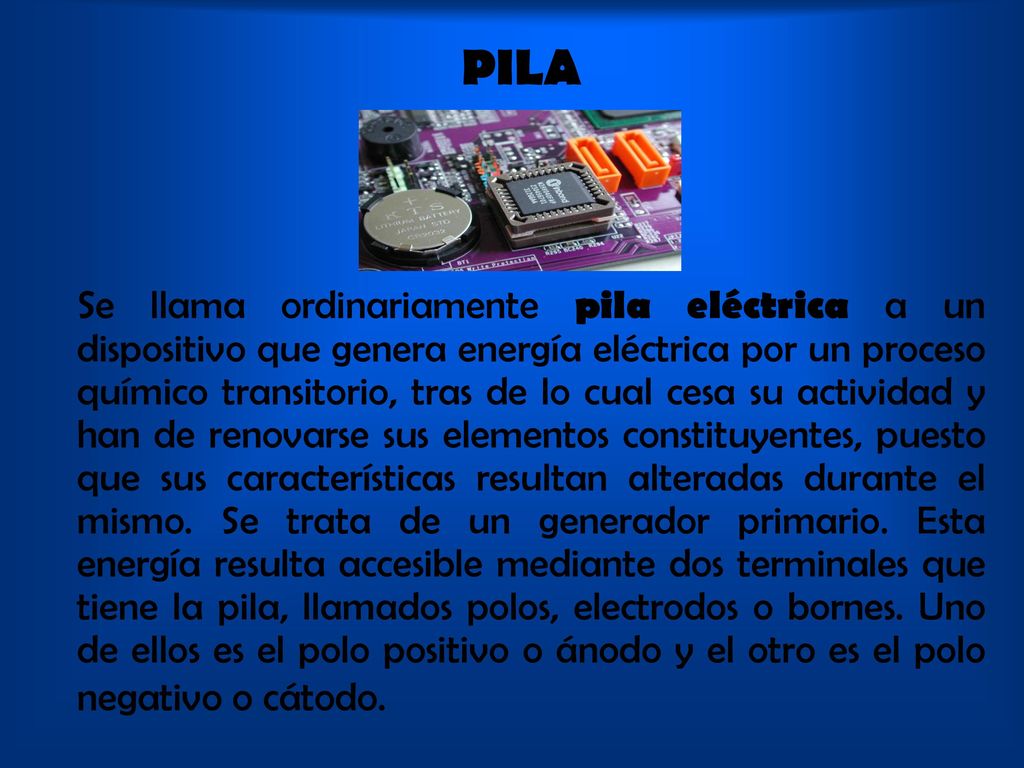

19 PILA Se llama ordinariamente pila eléctrica a un dispositivo que genera energía eléctrica por un proceso químico transitorio, tras de lo cual cesa su actividad y han de renovarse sus elementos constituyentes, puesto que sus características resultan alteradas durante el mismo. Se trata de un generador primario. Esta energía resulta accesible mediante dos terminales que tiene la pila, llamados polos, electrodos o bornes. Uno de ellos es el polo positivo o ánodo y el otro es el polo negativo o cátodo.

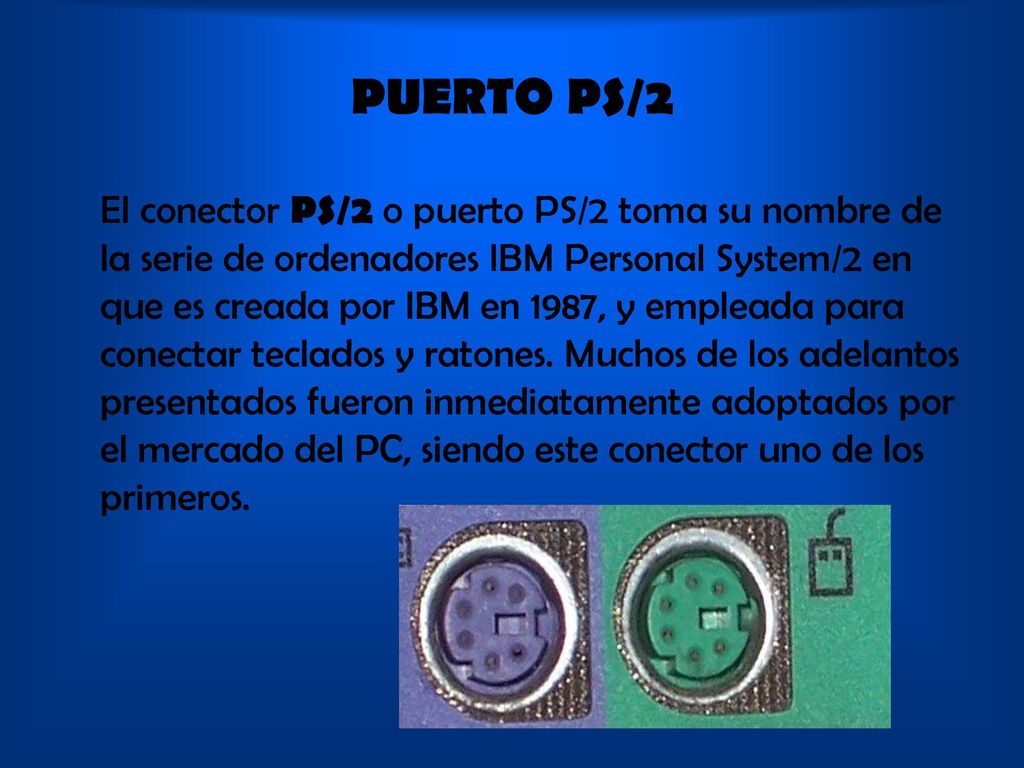

20 PUERTO PS/2 El conector PS/2 o puerto PS/2 toma su nombre de la serie de ordenadores IBM Personal System/2 en que es creada por IBM en 1987, y empleada para conectar teclados y ratones. Muchos de los adelantos presentados fueron inmediatamente adoptados por el mercado del PC, siendo este conector uno de los primeros.

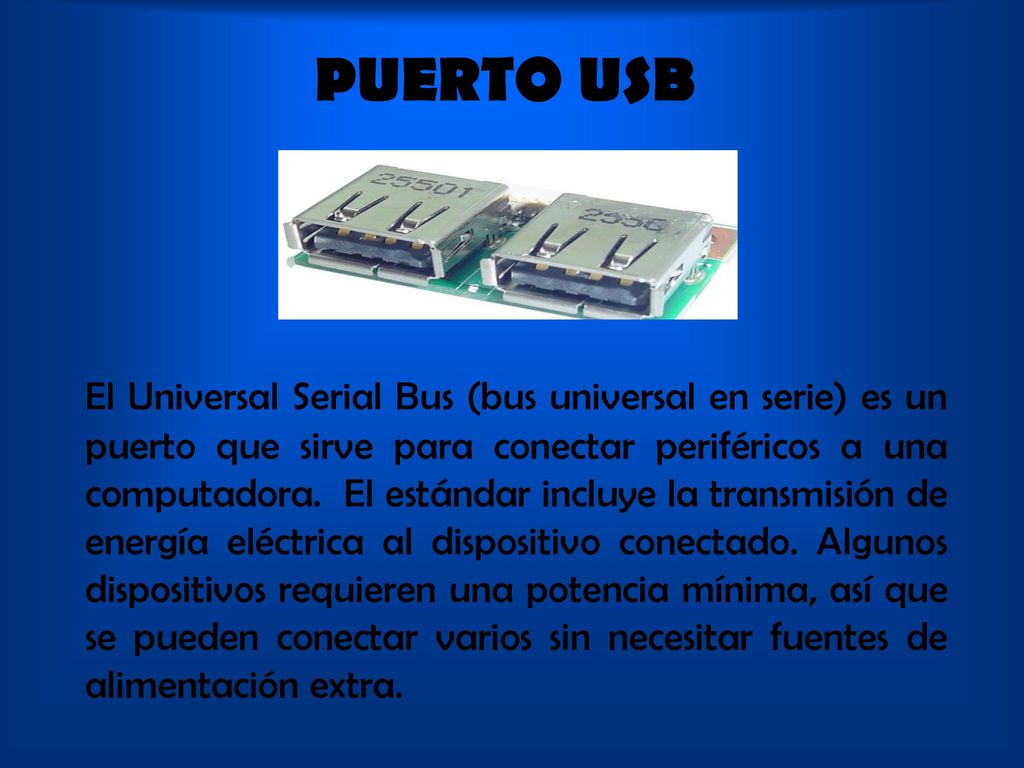

21 PUERTO USB El Universal Serial Bus (bus universal en serie) es un puerto que sirve para conectar periféricos a una computadora. El estándar incluye la transmisión de energía eléctrica al dispositivo conectado. Algunos dispositivos requieren una potencia mínima, así que se pueden conectar varios sin necesitar fuentes de alimentación extra.

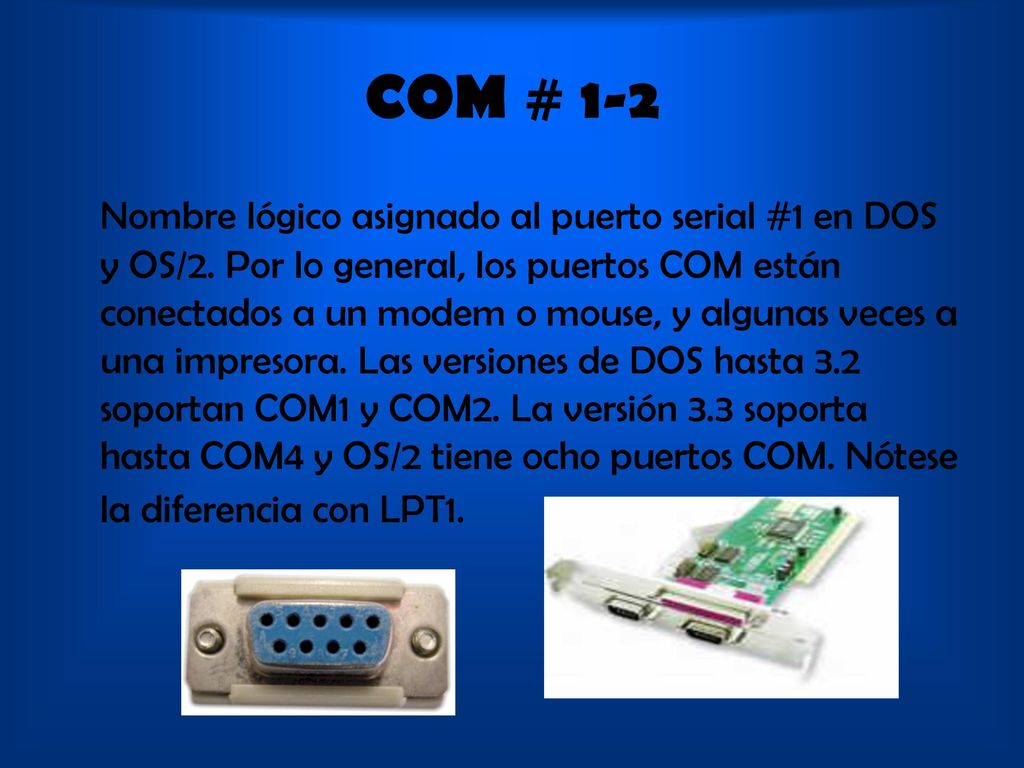

22 COM # 1-2 Nombre lógico asignado al puerto serial #1 en DOS y OS/2. Por lo general, los puertos COM están conectados a un modem o mouse, y algunas veces a una impresora. Las versiones de DOS hasta 3.2 soportan COM1 y COM2. La versión 3.3 soporta hasta COM4 y OS/2 tiene ocho puertos COM. Nótese la diferencia con LPT1.

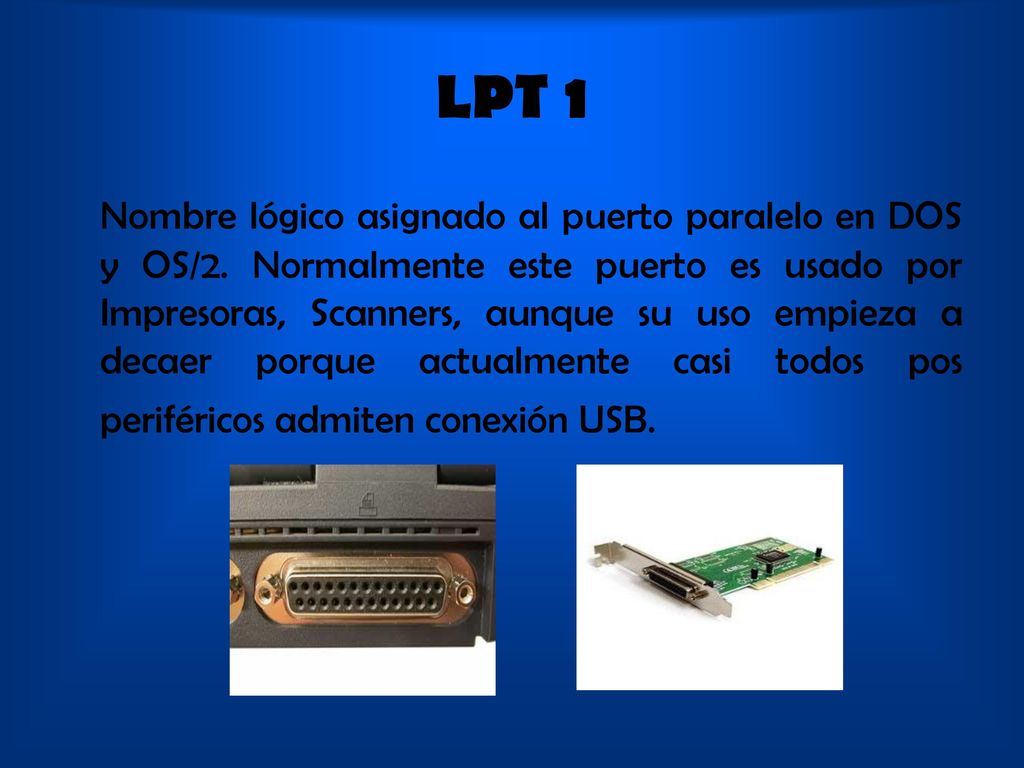

23 LPT 1 Nombre lógico asignado al puerto paralelo en DOS y OS/2. Normalmente este puerto es usado por Impresoras, Scanners, aunque su uso empieza a decaer porque actualmente casi todos pos periféricos admiten conexión USB.

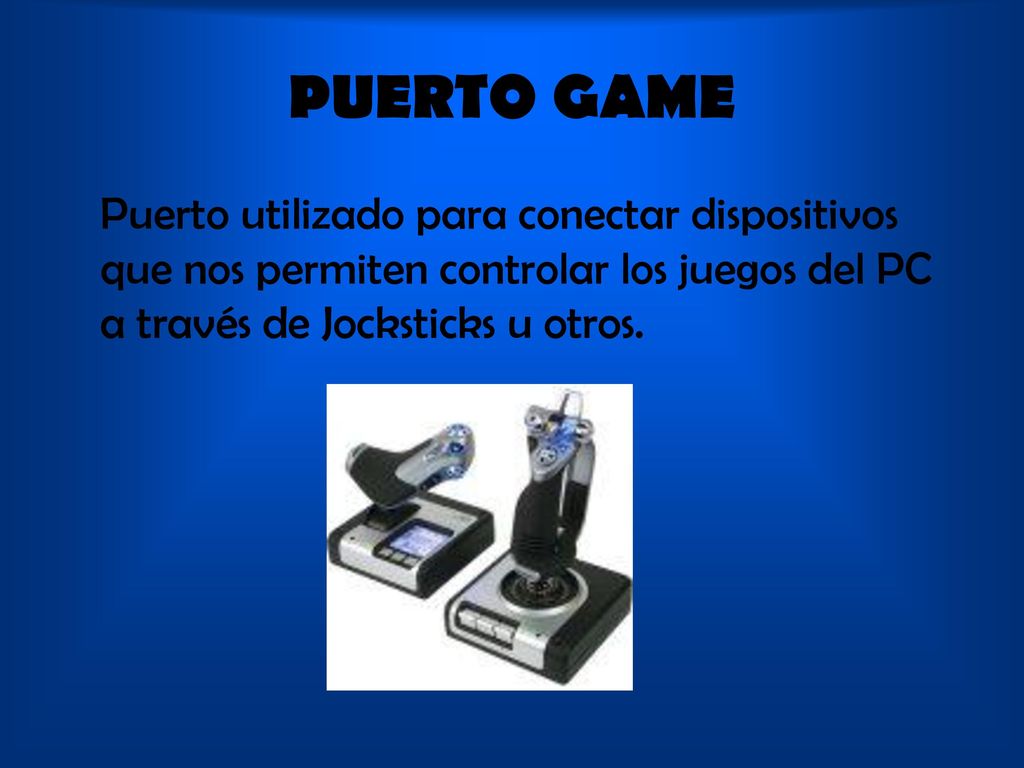

24 PUERTO GAME Puerto utilizado para conectar dispositivos que nos permiten controlar los juegos del PC a través de Jocksticks u otros.

25 TIPOS DE BOARD

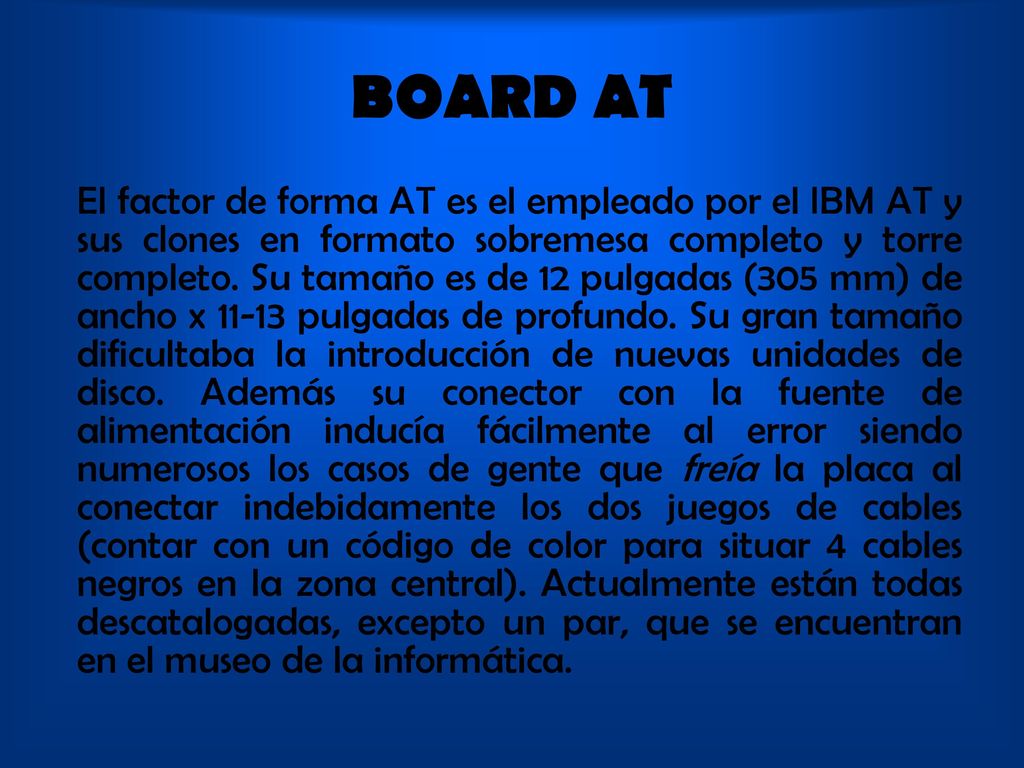

26 BOARD AT El factor de forma AT es el empleado por el IBM AT y sus clones en formato sobremesa completo y torre completo. Su tamaño es de 12 pulgadas (305 mm) de ancho x pulgadas de profundo. Su gran tamaño dificultaba la introducción de nuevas unidades de disco. Además su conector con la fuente de alimentación inducía fácilmente al error siendo numerosos los casos de gente que freía la placa al conectar indebidamente los dos juegos de cables (contar con un código de color para situar 4 cables negros en la zona central). Actualmente están todas descatalogadas, excepto un par, que se encuentran en el museo de la informática.

27

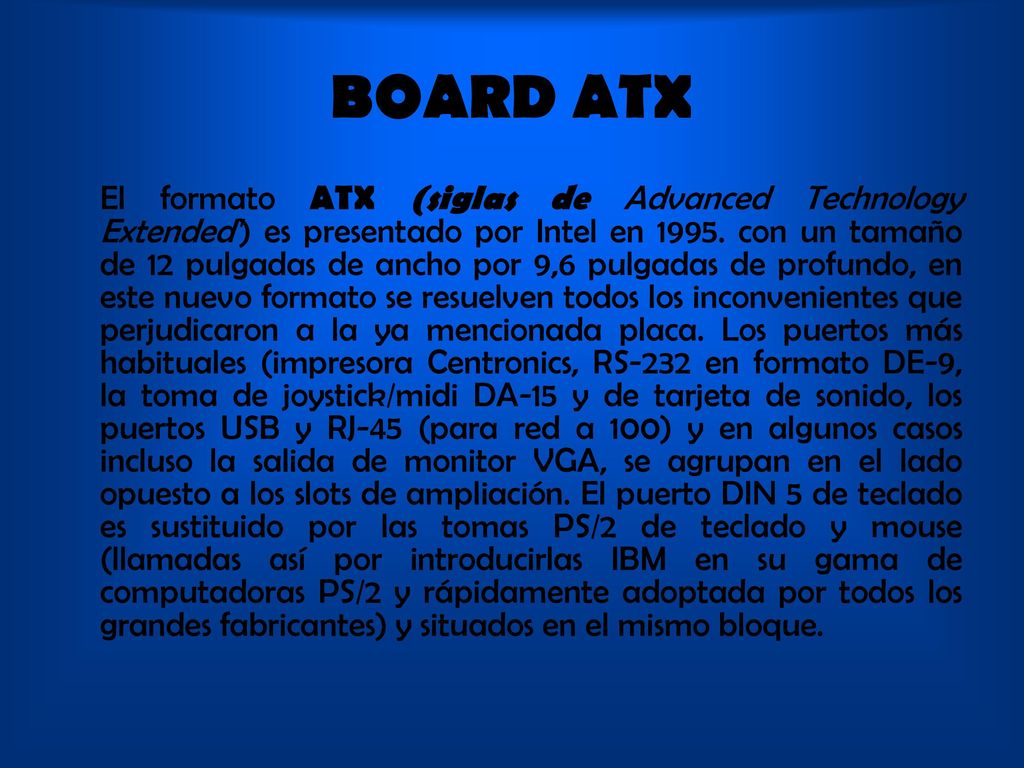

28 BOARD ATX El formato ATX (siglas de Advanced Technology Extended') es presentado por Intel en con un tamaño de 12 pulgadas de ancho por 9,6 pulgadas de profundo, en este nuevo formato se resuelven todos los inconvenientes que perjudicaron a la ya mencionada placa. Los puertos más habituales (impresora Centronics, RS-232 en formato DE-9, la toma de joystick/midi DA-15 y de tarjeta de sonido, los puertos USB y RJ-45 (para red a 100) y en algunos casos incluso la salida de monitor VGA, se agrupan en el lado opuesto a los slots de ampliación. El puerto DIN 5 de teclado es sustituido por las tomas PS/2 de teclado y mouse (llamadas así por introducirlas IBM en su gama de computadoras PS/2 y rápidamente adoptada por todos los grandes fabricantes) y situados en el mismo bloque.

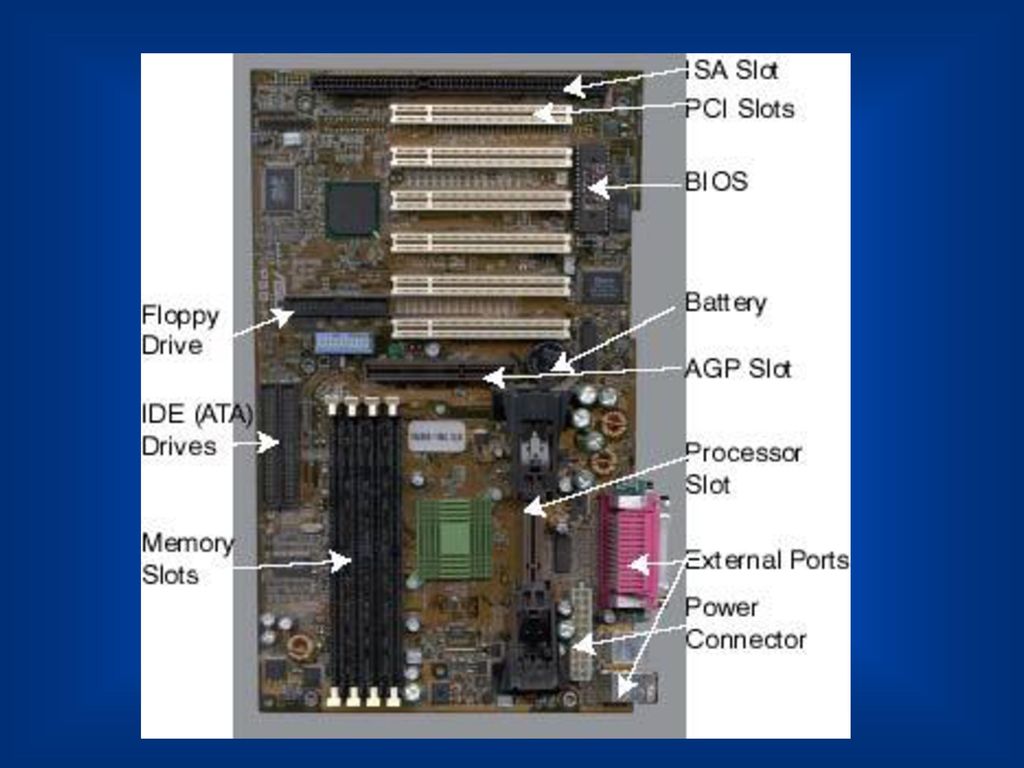

29

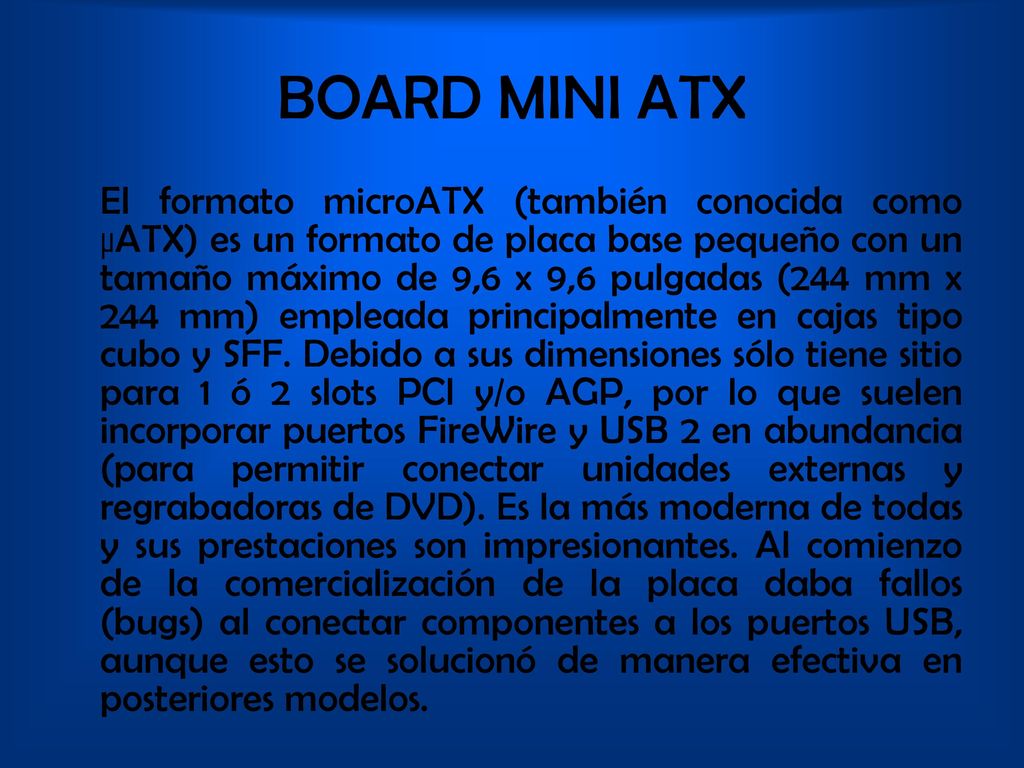

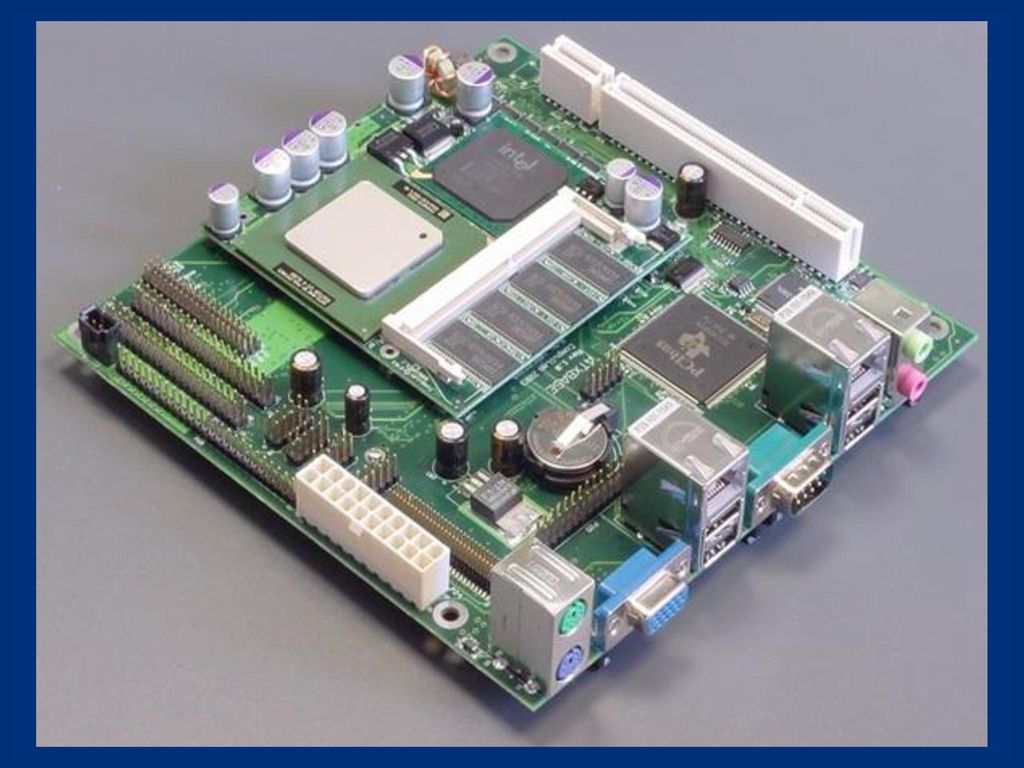

30 BOARD MINI ATX El formato microATX (también conocida como µATX) es un formato de placa base pequeño con un tamaño máximo de 9,6 x 9,6 pulgadas (244 mm x 244 mm) empleada principalmente en cajas tipo cubo y SFF. Debido a sus dimensiones sólo tiene sitio para 1 ó 2 slots PCI y/o AGP, por lo que suelen incorporar puertos FireWire y USB 2 en abundancia (para permitir conectar unidades externas y regrabadoras de DVD). Es la más moderna de todas y sus prestaciones son impresionantes. Al comienzo de la comercialización de la placa daba fallos (bugs) al conectar componentes a los puertos USB, aunque esto se solucionó de manera efectiva en posteriores modelos.

31

32 MODELOS DE BOARD

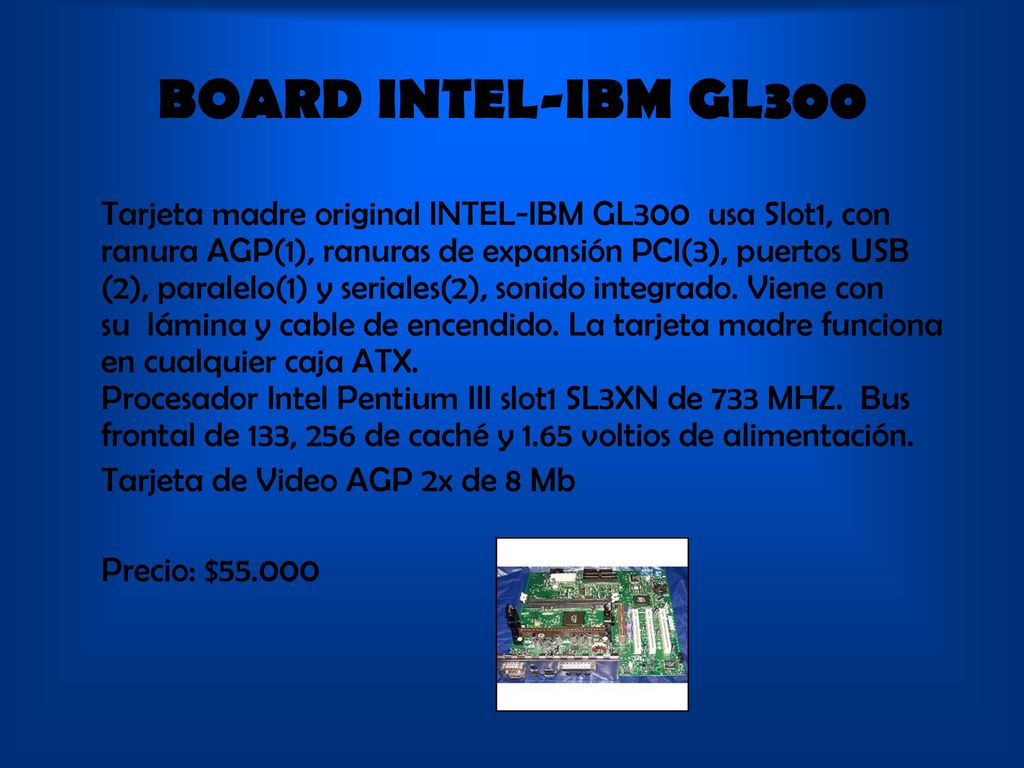

33 BOARD INTEL-IBM GL300 Tarjeta madre original INTEL-IBM GL300  usa Slot1, con ranura AGP(1), ranuras de expansión PCI(3), puertos USB (2), paralelo(1) y seriales(2), sonido integrado. Viene con su  lámina y cable de encendido. La tarjeta madre funciona en cualquier caja ATX Procesador Intel Pentium III slot1 SL3XN de 733 MHZ. Bus frontal de 133, 256 de caché y 1.65 voltios de alimentación. Tarjeta de Video AGP 2x de 8 Mb Precio: $55.000

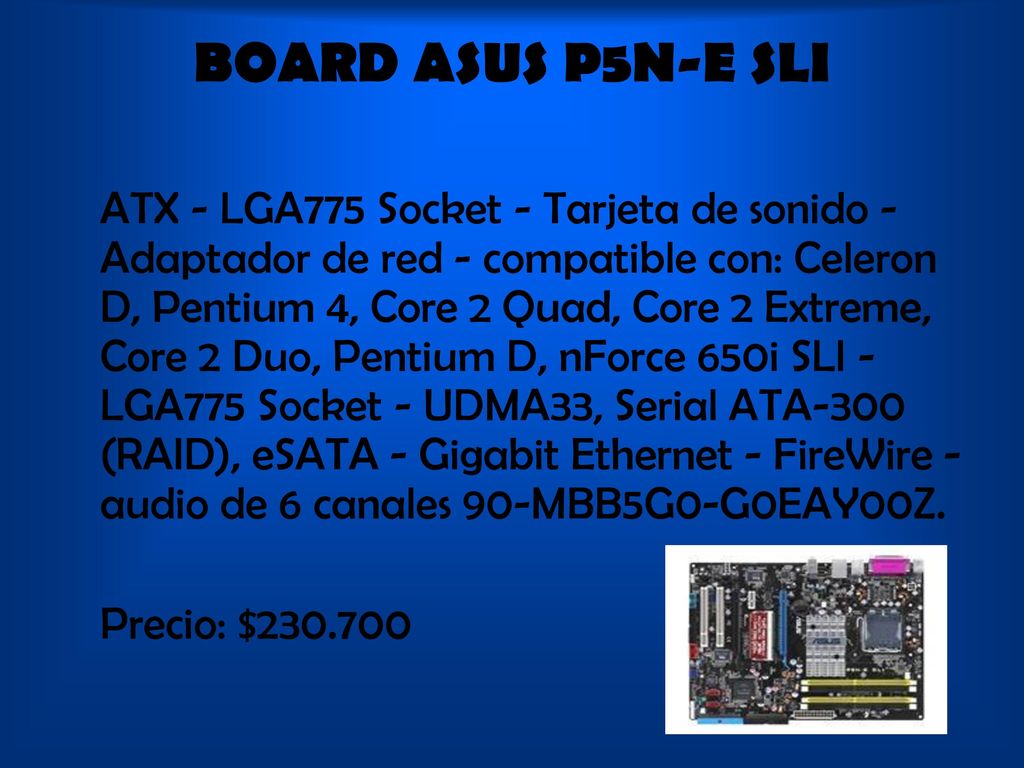

34 BOARD ASUS P5N-E SLI ATX - LGA775 Socket - Tarjeta de sonido - Adaptador de red - compatible con: Celeron D, Pentium 4, Core 2 Quad, Core 2 Extreme, Core 2 Duo, Pentium D, nForce 650i SLI - LGA775 Socket - UDMA33, Serial ATA-300 (RAID), eSATA - Gigabit Ethernet - FireWire - audio de 6 canales 90-MBB5G0-G0EAY00Z. Precio: $

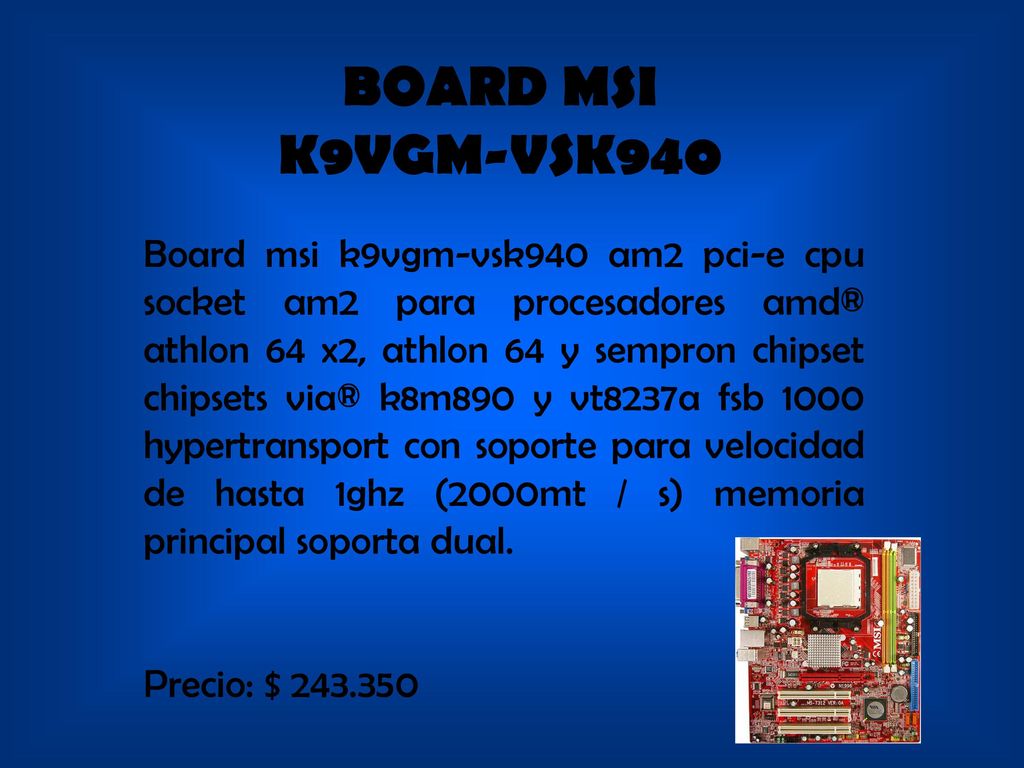

35 BOARD MSI K9VGM-VSK940 Board msi k9vgm-vsk940 am2 pci-e cpu socket am2 para procesadores amd® athlon 64 x2, athlon 64 y sempron chipset chipsets via® k8m890 y vt8237a fsb 1000 hypertransport con soporte para velocidad de hasta 1ghz (2000mt / s) memoria principal soporta dual. Precio: $

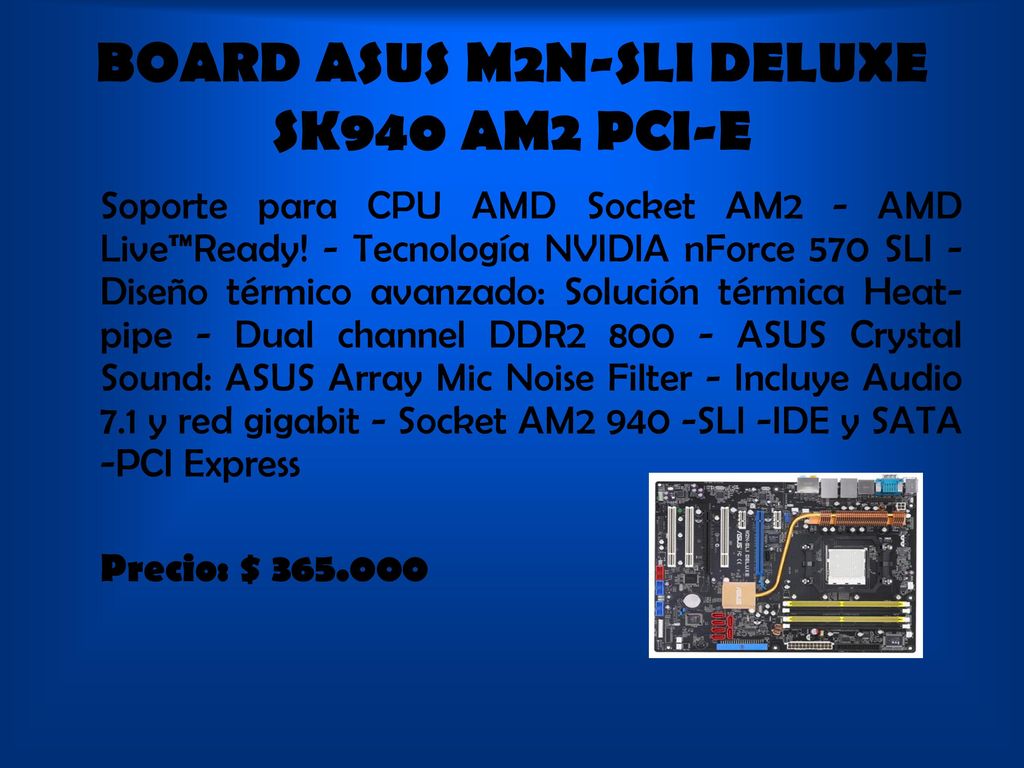

36 BOARD ASUS M2N-SLI DELUXE SK940 AM2 PCI-E
Soporte para CPU AMD Socket AM2 - AMD Live™Ready! - Tecnología NVIDIA nForce 570 SLI - Diseño térmico avanzado: Solución térmica Heat-pipe - Dual channel DDR ASUS Crystal Sound: ASUS Array Mic Noise Filter - Incluye Audio 7.1 y red gigabit - Socket AM SLI -IDE y SATA -PCI Express Precio: $

37 BOARD TA960G AM2 Socket AM2 940 pines, Procesadores Compatibles: Soporta AMD Athlon 64 X2/64/FX Sempron, Tipo de Memoria: Dual Channel DDR2 400/533/667/800 MHz, Serial ATA (SATA), Hasta 4 discos SATAII, soporte RAID 0/1/10, Audio: Realtek ALC888 HD Audio. WLP 3.0 compliant with jack sensing capabilities. Video: ATI Radeon X1250 Graphics On Board Graphic Max. System Share 512 MB Red: Onboard PCI-Express TRL8111B Gigabit LAN,Ultra DMA 33/66/100 No. puertos USB: 10 x USB 2.0 Conectores Internos: 1 x PS/2 Mouse, 1x PS/2 Keyboard Port 1 x VGA Port 1 x TV-OUT Port 1xDVI-D port 9, 1 x HDMI Port 10 x USB 2.0 (4 x Rear USB 2.0 , 6 x Front USB 2.0 ) 6 x Audio Ports 1 x RJ-45 LAN Jack 1 x Floppy Connector 1 x IDE Connector 4 x SATA2. VALOR: $

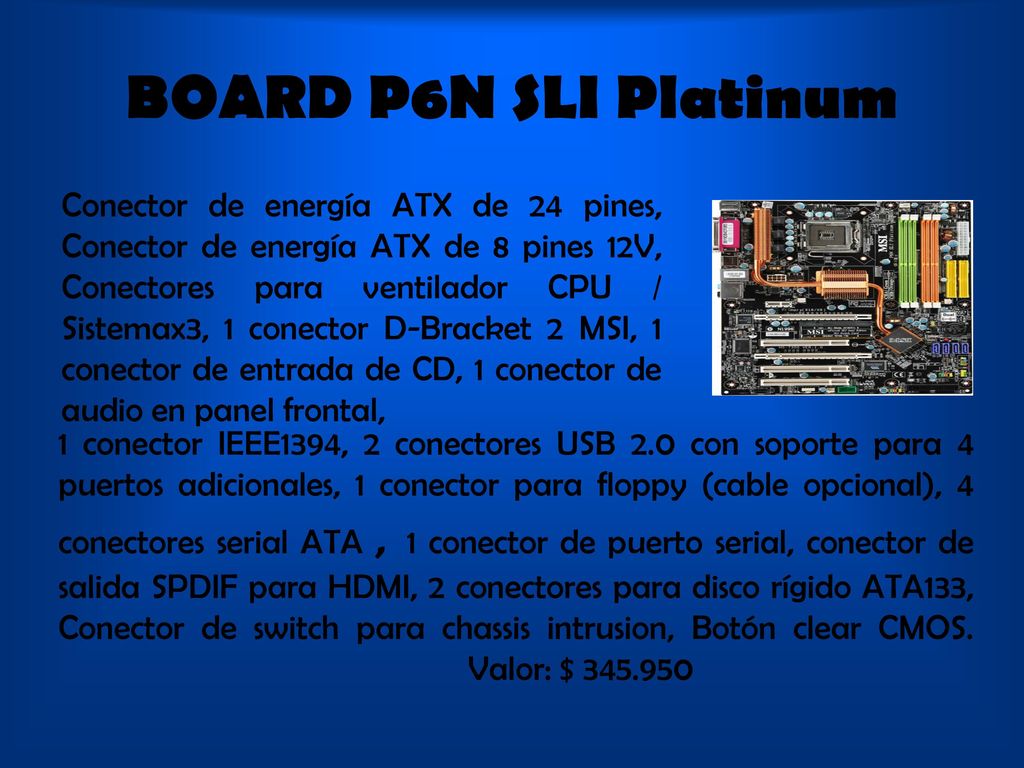

38 BOARD P6N SLI Platinum Conector de energía ATX de 24 pines, Conector de energía ATX de 8 pines 12V, Conectores para ventilador CPU / Sistemax3, 1 conector D-Bracket 2 MSI, 1 conector de entrada de CD, 1 conector de audio en panel frontal, 1 conector IEEE1394, 2 conectores USB 2.0 con soporte para 4 puertos adicionales, 1 conector para floppy (cable opcional), 4 conectores serial ATA , 1 conector de puerto serial, conector de salida SPDIF para HDMI, 2 conectores para disco rígido ATA133, Conector de switch para chassis intrusion, Botón clear CMOS Valor: $

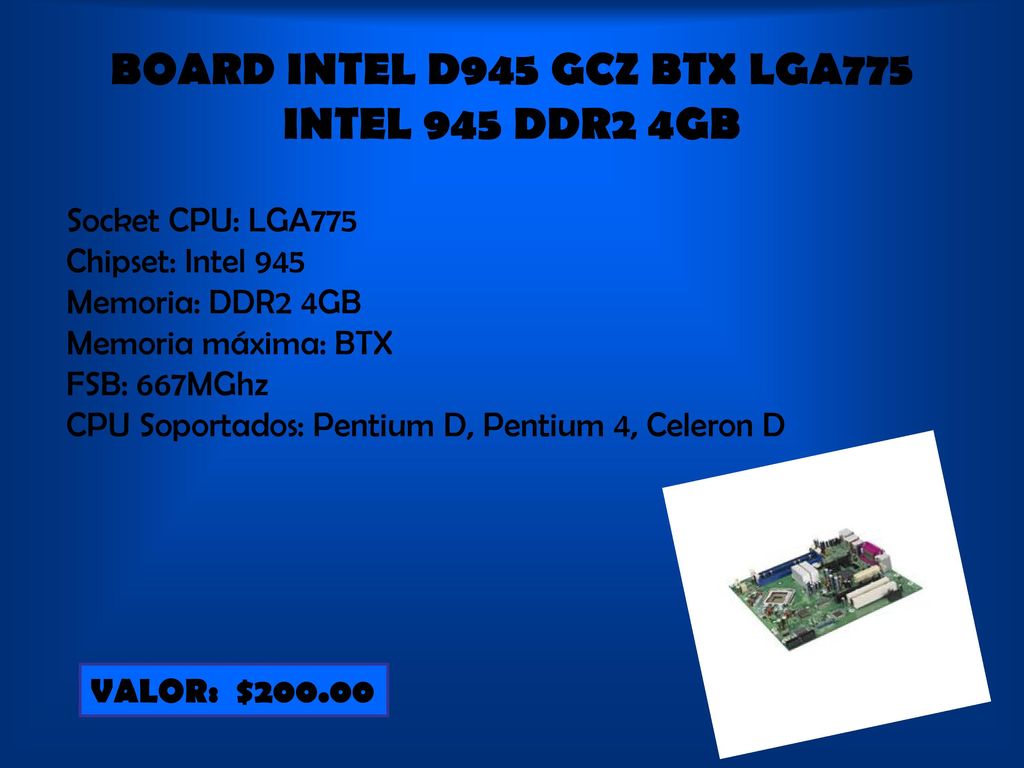

39 BOARD INTEL D945 GCZ BTX LGA775 INTEL 945 DDR2 4GB
Socket CPU: LGA775 Chipset: Intel 945 Memoria: DDR2 4GB Memoria máxima: BTX FSB: 667MGhz CPU Soportados: Pentium D, Pentium 4, Celeron D VALOR: $200.00

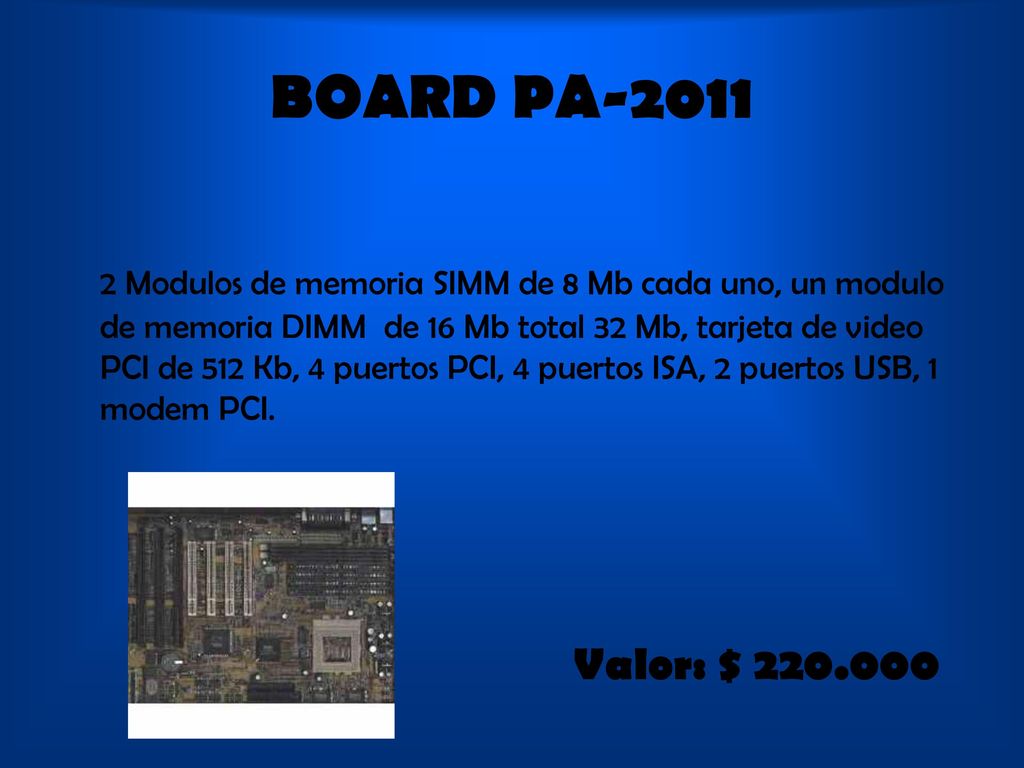

40 BOARD PA-2011 2 Modulos de memoria SIMM de 8 Mb cada uno, un modulo de memoria DIMM de 16 Mb total 32 Mb, tarjeta de video PCI de 512 Kb, 4 puertos PCI, 4 puertos ISA, 2 puertos USB, 1 modem PCI. Valor: $

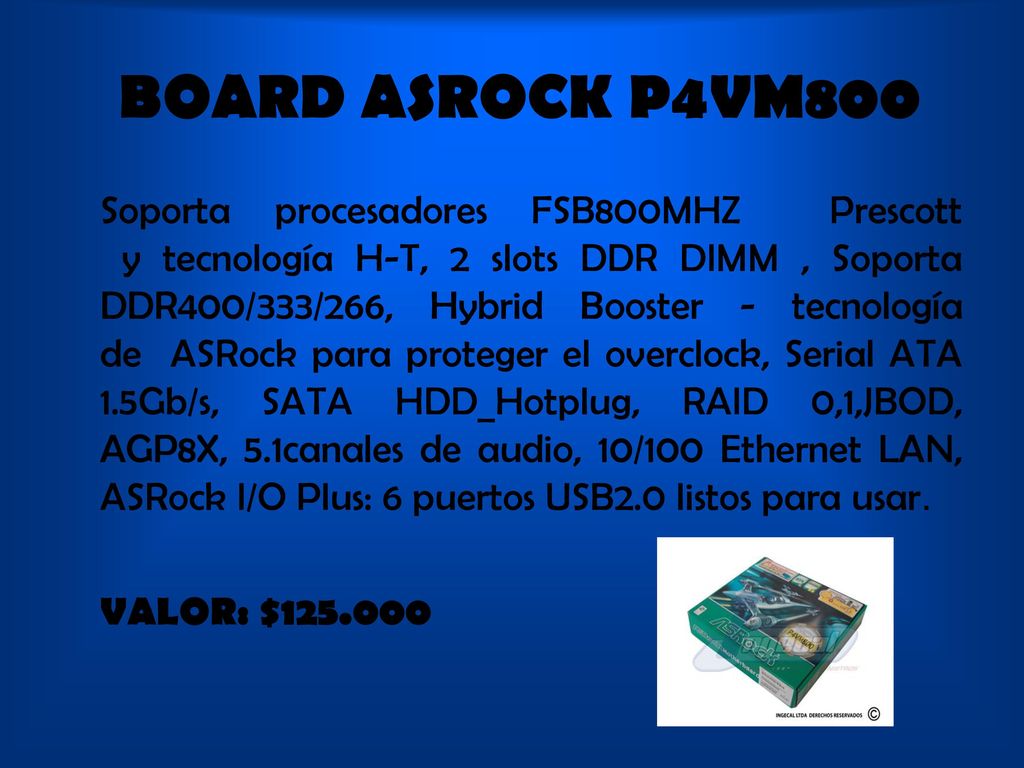

41  BOARD ASROCK P4VM800 Soporta procesadores FSB800MHZ Prescott y tecnología H-T, 2 slots DDR DIMM , Soporta DDR400/333/266, Hybrid Booster - tecnología de ASRock para proteger el overclock, Serial ATA 1.5Gb/s, SATA HDD_Hotplug, RAID 0,1,JBOD, AGP8X, 5.1canales de audio, 10/100 Ethernet LAN, ASRock I/O Plus: 6 puertos USB2.0 listos para usar. VALOR: $

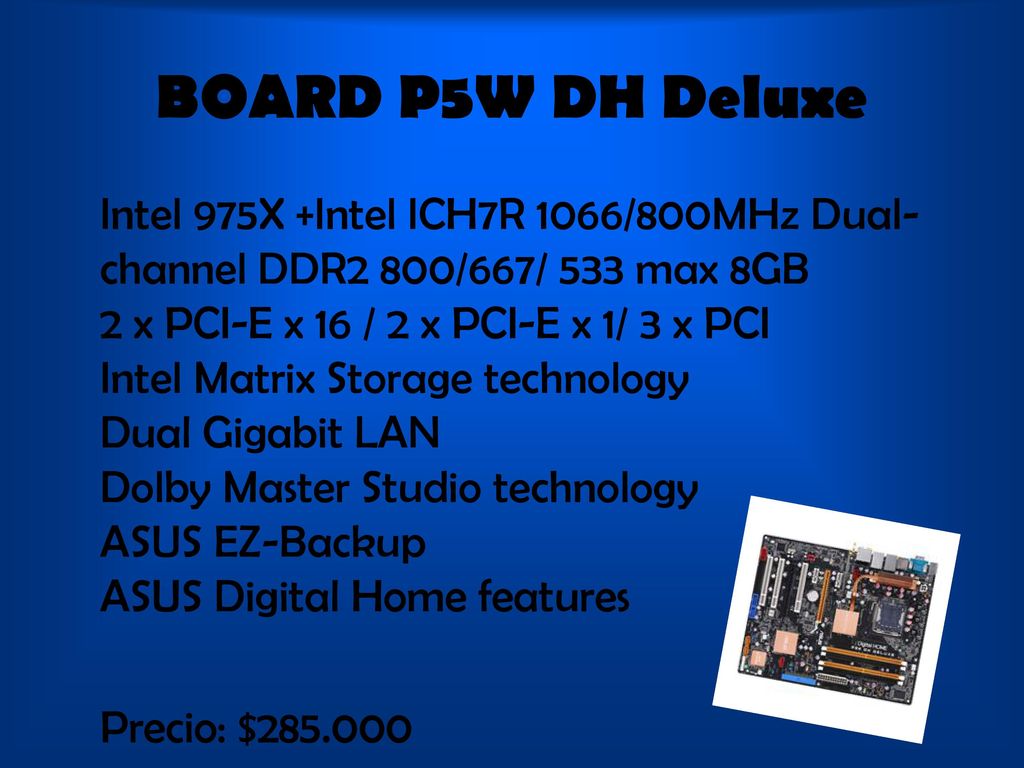

42 BOARD P5W DH Deluxe Intel 975X +Intel ICH7R 1066/800MHz Dual-channel DDR2 800/667/ 533 max 8GB 2 x PCI-E x 16 / 2 x PCI-E x 1/ 3 x PCI Intel Matrix Storage technology Dual Gigabit LAN Dolby Master Studio technology ASUS EZ-Backup ASUS Digital Home features Precio: $

43 BOARD SEGÚN PROCESADOR

44 PENTIUM II BOARD INTEL D975XBX2 INTEL® DQ963FX

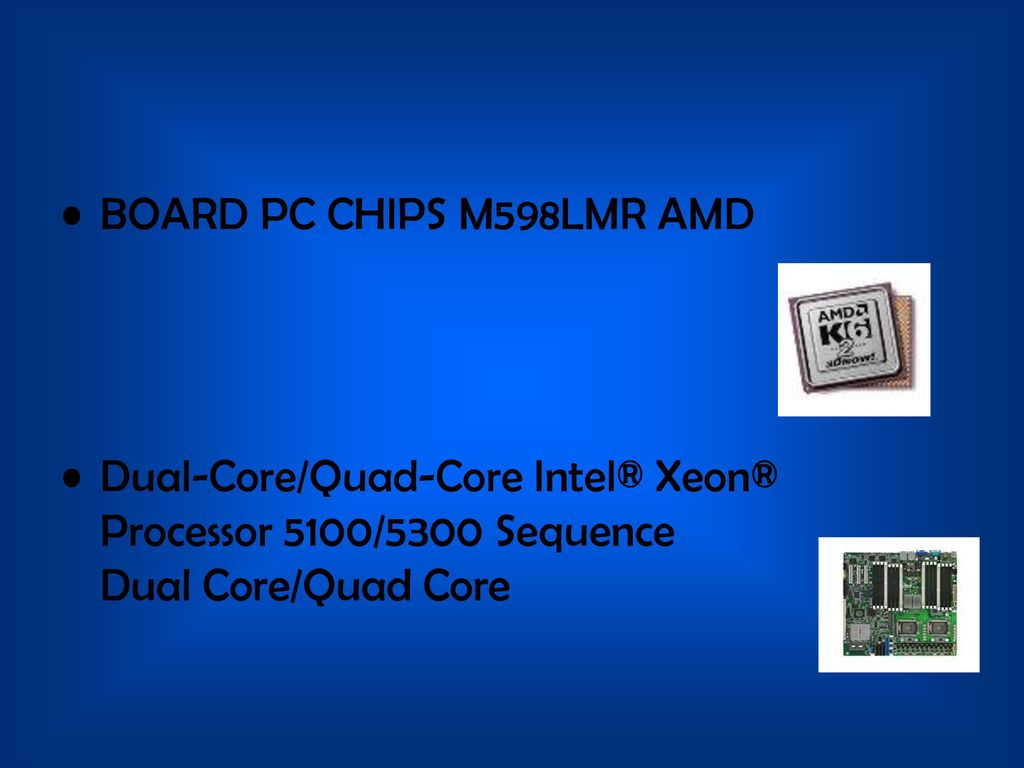

45 BOARD PC CHIPS M598LMR AMD Dual-Core/Quad-Core Intel® Xeon® Processor 5100/5300 Sequence Dual Core/Quad Core

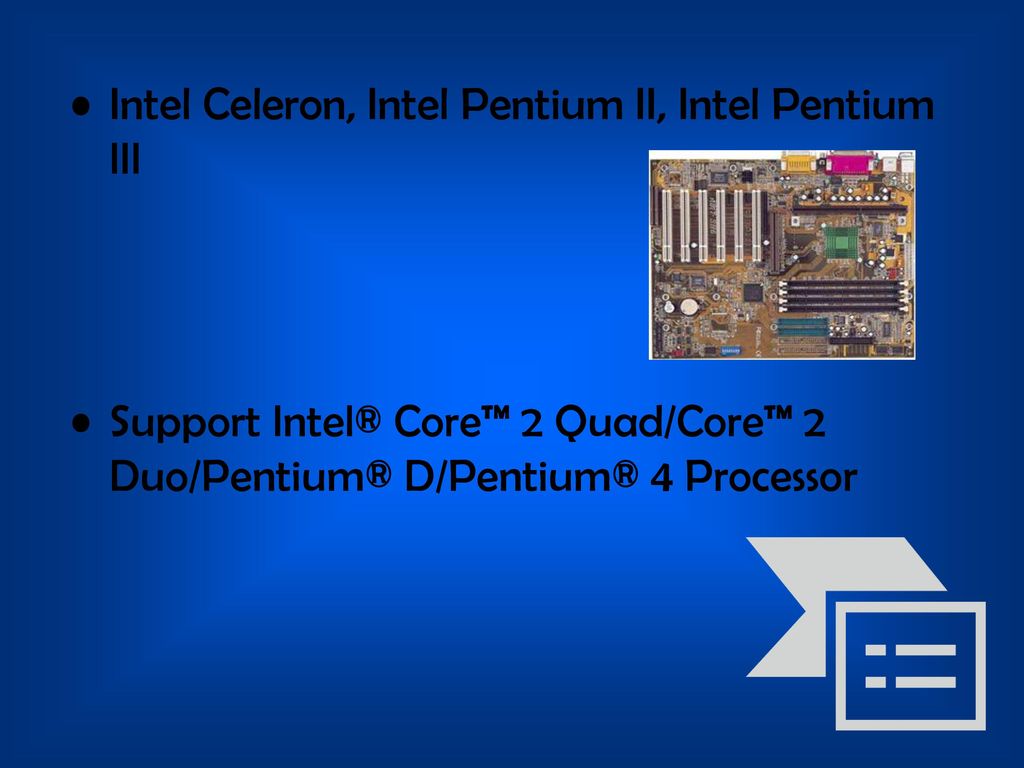

46 Intel Celeron, Intel Pentium II, Intel Pentium III
Support Intel® Core™ 2 Quad/Core™ 2 Duo/Pentium® D/Pentium® 4 Processor

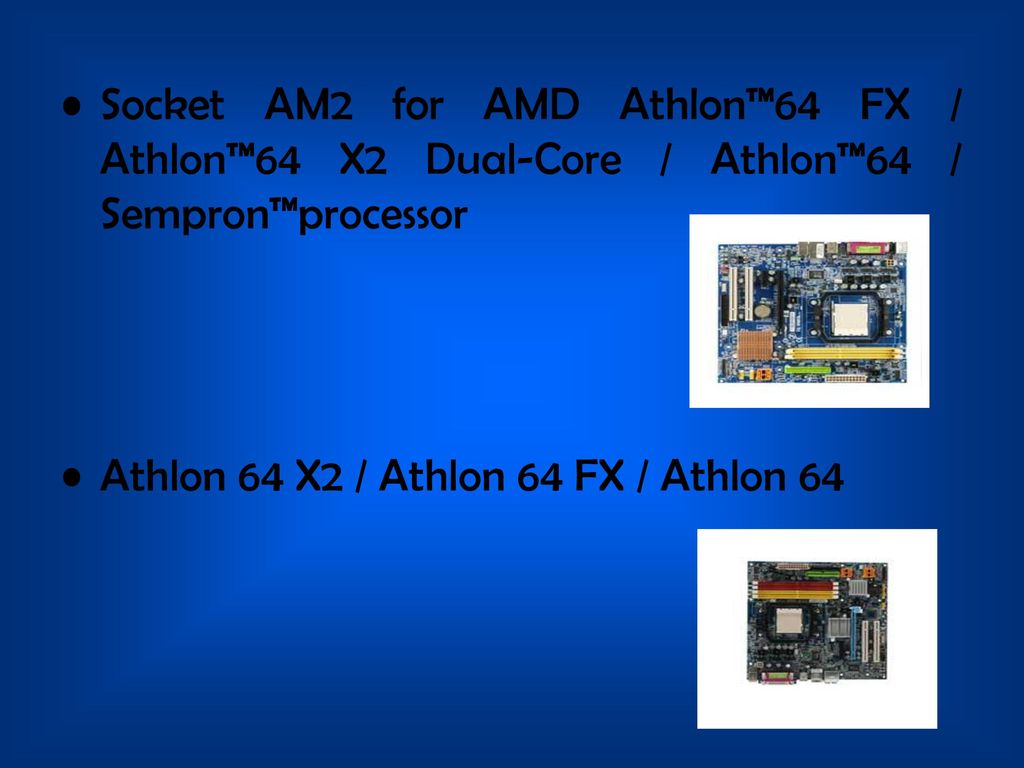

47 Socket AM2 for AMD Athlon™64 FX / Athlon™64 X2 Dual-Core / Athlon™64 / Sempron™processor
Athlon 64 X2 / Athlon 64 FX / Athlon 64

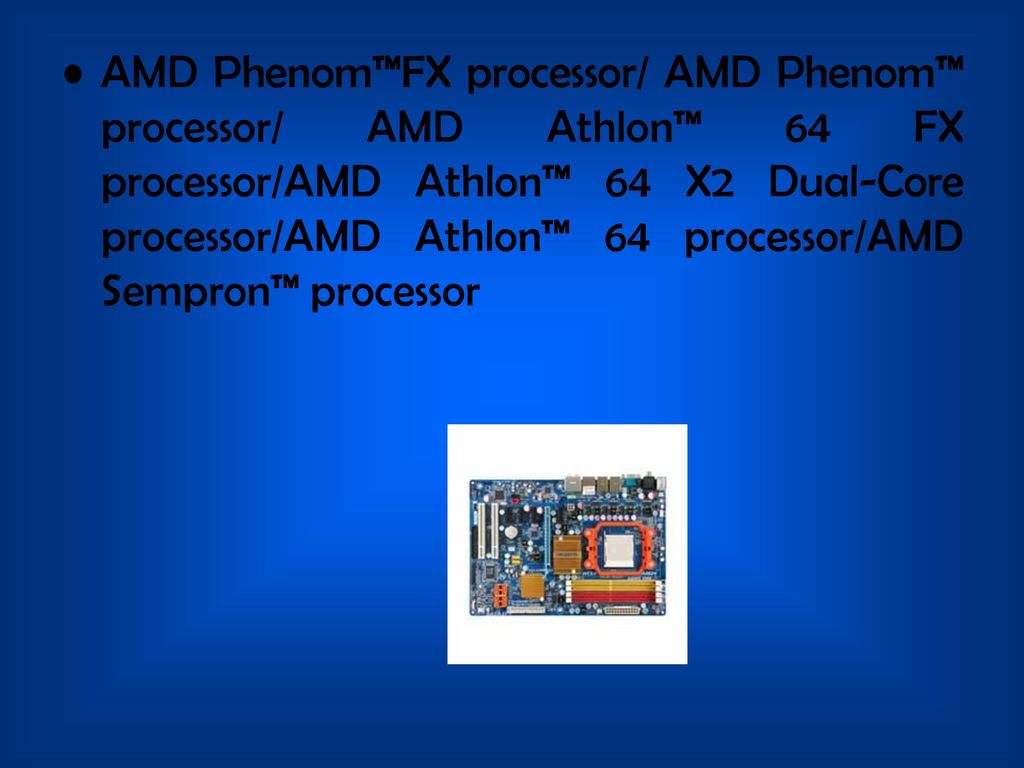

48 AMD Phenom™FX processor/ AMD Phenom™ processor/ AMD Athlon™ 64 FX processor/AMD Athlon™ 64 X2 Dual-Core processor/AMD Athlon™ 64 processor/AMD Sempron™ processor

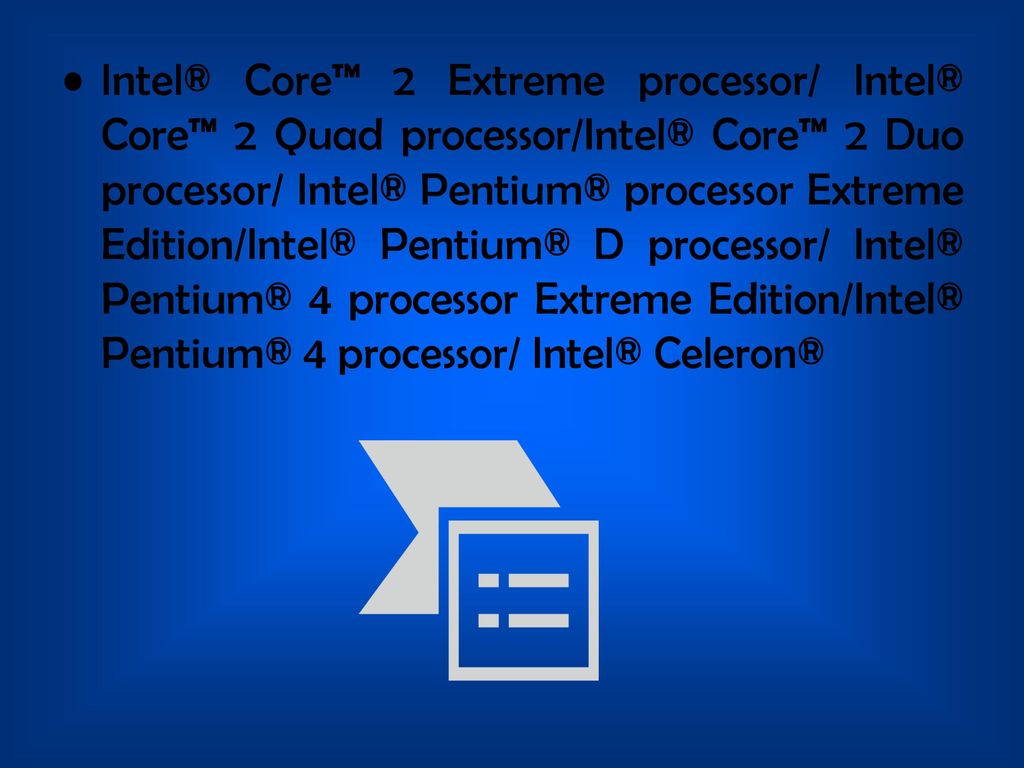

49 Intel® Core™ 2 Extreme processor/ Intel® Core™ 2 Quad processor/Intel® Core™ 2 Duo processor/ Intel® Pentium® processor Extreme Edition/Intel® Pentium® D processor/ Intel® Pentium® 4 processor Extreme Edition/Intel® Pentium® 4 processor/ Intel® Celeron®
