EQUIPOS AGRÍCOLAS PARA LA CAÑA DE AZÚCAR

Presentación del tema: "EQUIPOS AGRÍCOLAS PARA LA CAÑA DE AZÚCAR"— Transcripción de la presentación:

1 EQUIPOS AGRÍCOLAS PARA LA CAÑA DE AZÚCAR

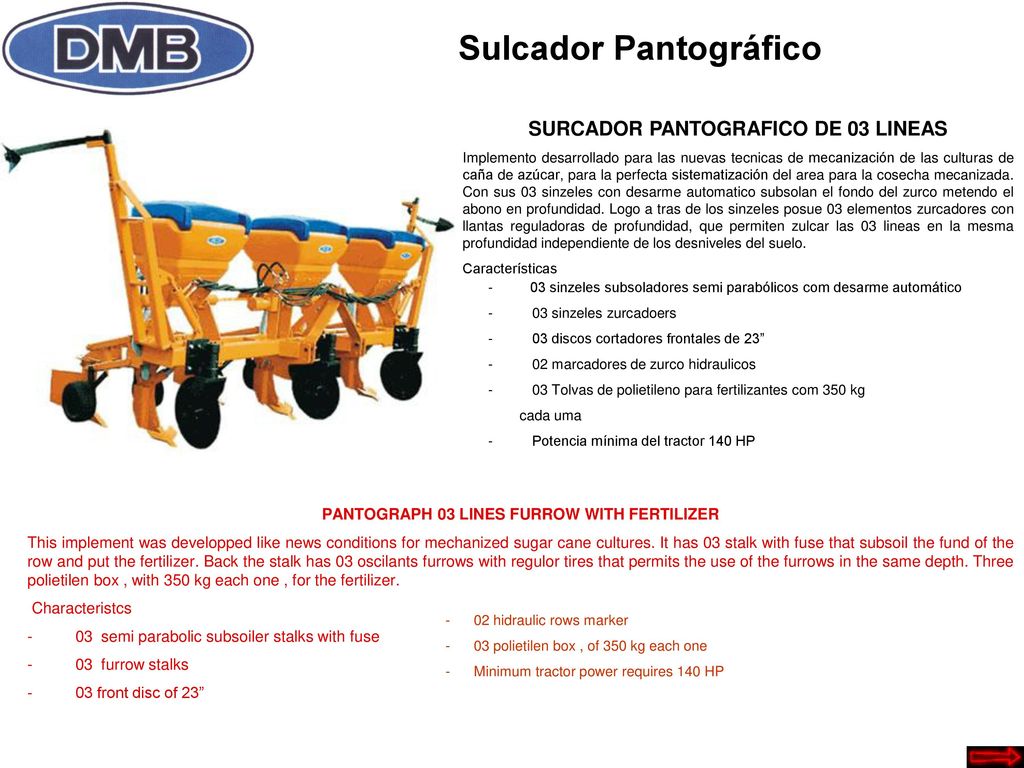

2 Sulcador Pantográfico
SURCADOR PANTOGRAFICO DE 03 LINEAS Implemento desarrollado para las nuevas tecnicas de mecanización de las culturas de caña de azúcar, para la perfecta sistematización del area para la cosecha mecanizada. Con sus 03 sinzeles con desarme automatico subsolan el fondo del zurco metendo el abono en profundidad. Logo a tras de los sinzeles posue 03 elementos zurcadores con llantas reguladoras de profundidad, que permiten zulcar las 03 lineas en la mesma profundidad independiente de los desniveles del suelo. Características -          03 sinzeles subsoladores semi parabólicos com desarme automático -          03 sinzeles zurcadoers -          03 discos cortadores frontales de 23” -          02 marcadores de zurco hidraulicos -          03 Tolvas de polietileno para fertilizantes com 350 kg cada uma -          Potencia mínima del tractor 140 HP PANTOGRAPH 03 LINES FURROW WITH FERTILIZER This implement was developped like news conditions for mechanized sugar cane cultures. It has 03 stalk with fuse that subsoil the fund of the row and put the fertilizer. Back the stalk has 03 oscilants furrows with regulor tires that permits the use of the furrows in the same depth. Three polietilen box , with 350 kg each one , for the fertilizer.  Characteristcs -          03 semi parabolic subsoiler stalks with fuse -          03 furrow stalks -          03 front disc of 23” -    02 hidraulic rows marker -     03 polietilen box , of 350 kg each one -     Minimum tractor power requires 140 HP

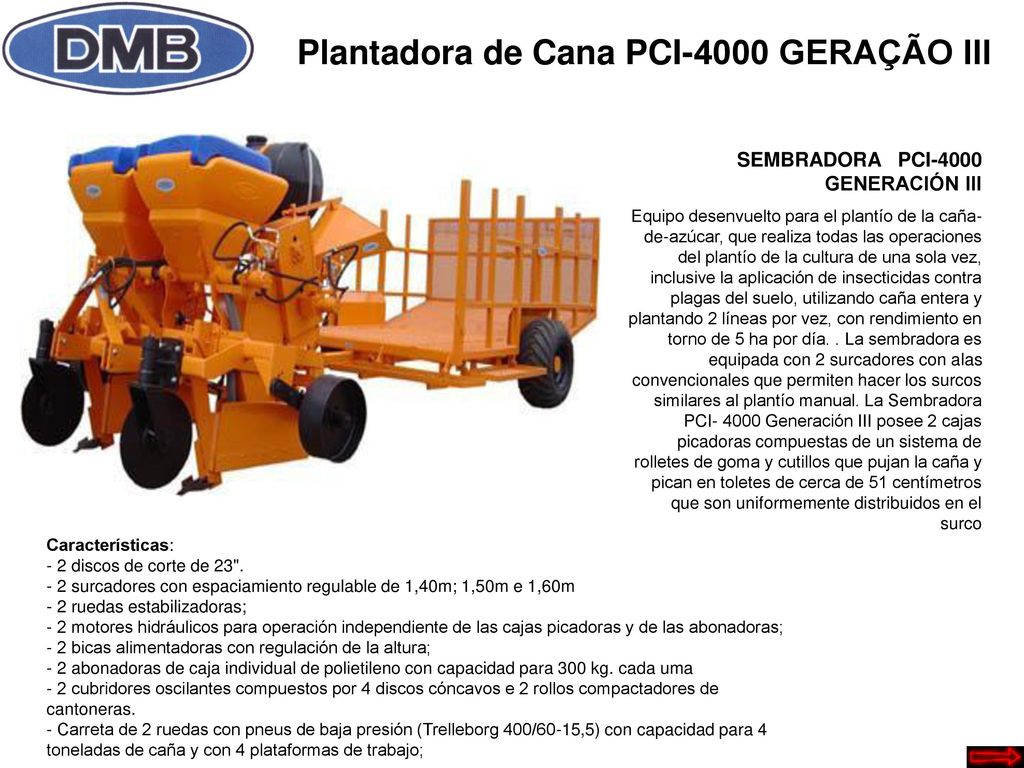

3 Plantadora de Cana PCI-4000 GERAÇÃO III
SEMBRADORA PCI-4000 GENERACIÓN III Equipo desenvuelto para el plantío de la caña-de-azúcar, que realiza todas las operaciones del plantío de la cultura de una sola vez, inclusive la aplicación de insecticidas contra plagas del suelo, utilizando caña entera y plantando 2 líneas por vez, con rendimiento en torno de 5 ha por día. . La sembradora es equipada con 2 surcadores con alas convencionales que permiten hacer los surcos similares al plantío manual. La Sembradora PCI Generación III posee 2 cajas picadoras compuestas de un sistema de rolletes de goma y cutillos que pujan la caña y pican en toletes de cerca de 51 centímetros que son uniformemente distribuidos en el surco Características: - 2 discos de corte de 23" surcadores con espaciamiento regulable de 1,40m; 1,50m e 1,60m - 2 ruedas estabilizadoras; - 2 motores hidráulicos para operación independiente de las cajas picadoras y de las abonadoras; - 2 bicas alimentadoras con regulación de la altura; - 2 abonadoras de caja individual de polietileno con capacidad para 300 kg. cada uma - 2 cubridores oscilantes compuestos por 4 discos cóncavos e 2 rollos compactadores de cantoneras. - Carreta de 2 ruedas con pneus de baja presión (Trelleborg 400/60-15,5) con capacidad para 4 toneladas de caña y con 4 plataformas de trabajo;

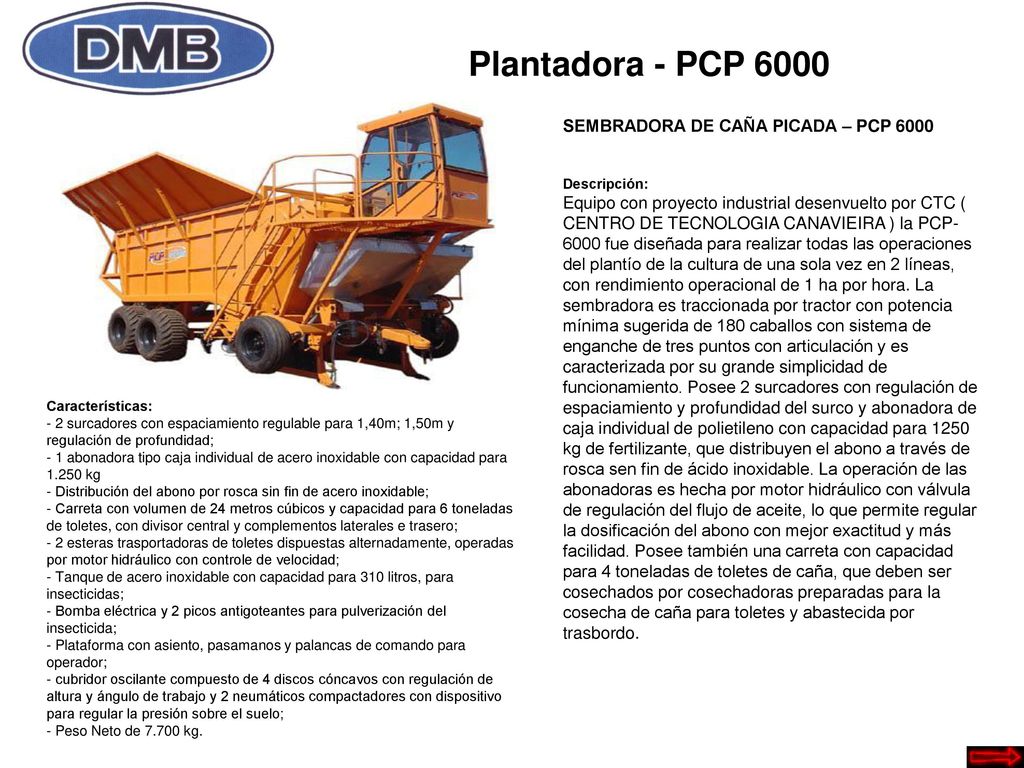

4 Plantadora - PCP 6000 SEMBRADORA DE CAÑA PICADA – PCP 6000
Descripción: Equipo con proyecto industrial desenvuelto por CTC ( CENTRO DE TECNOLOGIA CANAVIEIRA ) la PCP-6000 fue diseñada para realizar todas las operaciones del plantío de la cultura de una sola vez en 2 líneas, con rendimiento operacional de 1 ha por hora. La sembradora es traccionada por tractor con potencia mínima sugerida de 180 caballos con sistema de enganche de tres puntos con articulación y es caracterizada por su grande simplicidad de funcionamiento. Posee 2 surcadores con regulación de espaciamiento y profundidad del surco y abonadora de caja individual de polietileno con capacidad para 1250 kg de fertilizante, que distribuyen el abono a través de rosca sen fin de ácido inoxidable. La operación de las abonadoras es hecha por motor hidráulico con válvula de regulación del flujo de aceite, lo que permite regular la dosificación del abono con mejor exactitud y más facilidad. Posee también una carreta con capacidad para 4 toneladas de toletes de caña, que deben ser cosechados por cosechadoras preparadas para la cosecha de caña para toletes y abastecida por trasbordo. Características: - 2 surcadores con espaciamiento regulable para 1,40m; 1,50m y regulación de profundidad; - 1 abonadora tipo caja individual de acero inoxidable con capacidad para kg - Distribución del abono por rosca sin fin de acero inoxidable; - Carreta con volumen de 24 metros cúbicos y capacidad para 6 toneladas de toletes, con divisor central y complementos laterales e trasero; - 2 esteras trasportadoras de toletes dispuestas alternadamente, operadas por motor hidráulico con controle de velocidad; - Tanque de acero inoxidable con capacidad para 310 litros, para insecticidas; - Bomba eléctrica y 2 picos antigoteantes para pulverización del insecticida; - Plataforma con asiento, pasamanos y palancas de comando para operador; - cubridor oscilante compuesto de 4 discos cóncavos con regulación de altura y ángulo de trabajo y 2 neumáticos compactadores con dispositivo para regular la presión sobre el suelo; - Peso Neto de kg.

5 Sembradora PCI-3000 con operación por motor hidráulico
Sembradora PCI-3000 con operación por motor hidráulico Equipo desenvuelto para el plantío de la caña-de-azúcar, que realiza todas las operaciones del plantío de la cultura de una sola vez, inclusive la aplicación de insecticidas contra plagas del suelo, utilizando caña entera y plantando 2 líneas por vez, con rendimiento en torno de 5 ha por día. Características: - 2 surcadores con espaciamiento regulable de 1,00m; 1,10m; 1,40m; 1,50m e 1,60m, con regulación de profundidad y con alas laterales que regulan la largura del surco; - 2 ruedas estabilizadoras; - 2 motores hidráulicos para operación de las cajas picadoras y de las abonadoras; -2 abonadoras de caja individual de polietileno con capacidad para 300 kg. cada una, que distribuyen el abono a través de rosca sen fin de ácido inoxidable; -2 cubridores oscilantes compuestos por 4 discos cóncavos con regulación de altura y ángulo de trabajo y 2 ruedas compactadotas de neumáticos; - Carreta de 2 ruedas con neumáticos lisos con capacidad para 3 toneladas de caña y 4 plataformas de trabajo. Opcionalmente, pode ser usada uma carreta de 2 ruedas con neumáticos de baja presión (Trelleborg 400/60-15,5) con capacidad para 4 toneladas de caña;

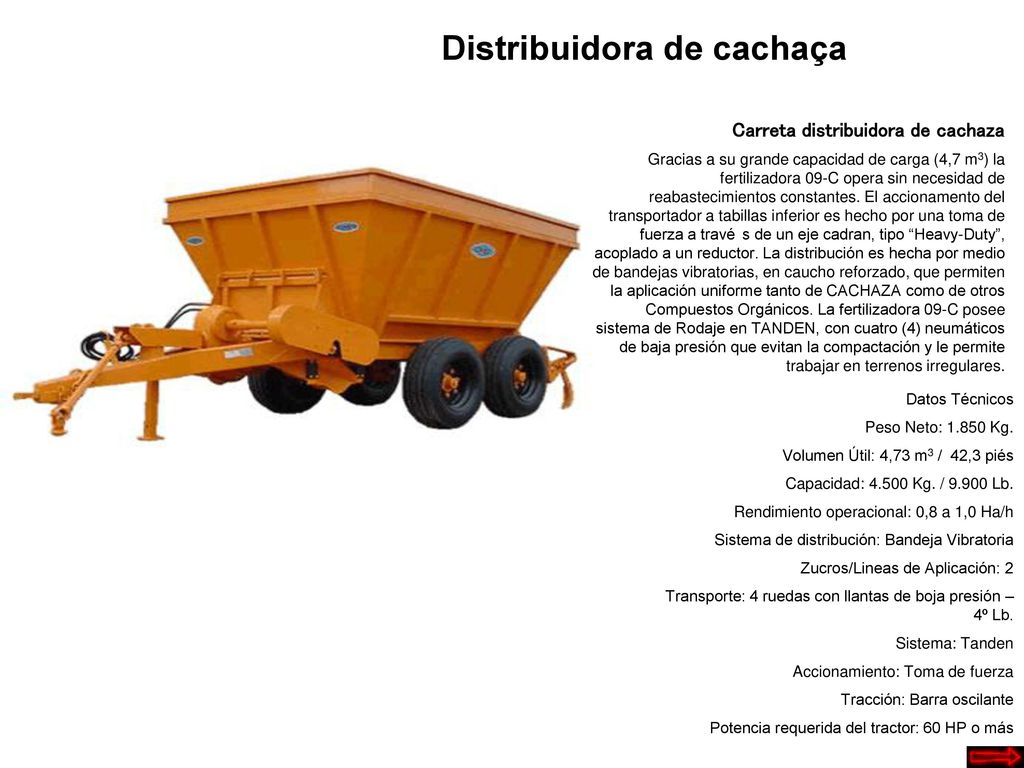

6 Distribuidora de cachaça
Carreta distribuidora de cachaza Gracias a su grande capacidad de carga (4,7 m3) la fertilizadora 09-C opera sin necesidad de reabastecimientos constantes. El accionamento del transportador a tabillas inferior es hecho por una toma de fuerza a travé s de un eje cadran, tipo “Heavy-Duty”, acoplado a un reductor. La distribución es hecha por medio de bandejas vibratorias, en caucho reforzado, que permiten la aplicación uniforme tanto de CACHAZA como de otros Compuestos Orgánicos. La fertilizadora 09-C posee sistema de Rodaje en TANDEN, con cuatro (4) neumáticos de baja presión que evitan la compactación y le permite trabajar en terrenos irregulares. Datos Técnicos Peso Neto: Kg. Volumen Útil: 4,73 m3 / 42,3 piés Capacidad: Kg. / Lb. Rendimiento operacional: 0,8 a 1,0 Ha/h Sistema de distribución: Bandeja Vibratoria Zucros/Lineas de Aplicación: 2 Transporte: 4 ruedas con llantas de boja presión – 4º Lb. Sistema: Tanden Accionamiento: Toma de fuerza Tracción: Barra oscilante Potencia requerida del tractor: 60 HP o más

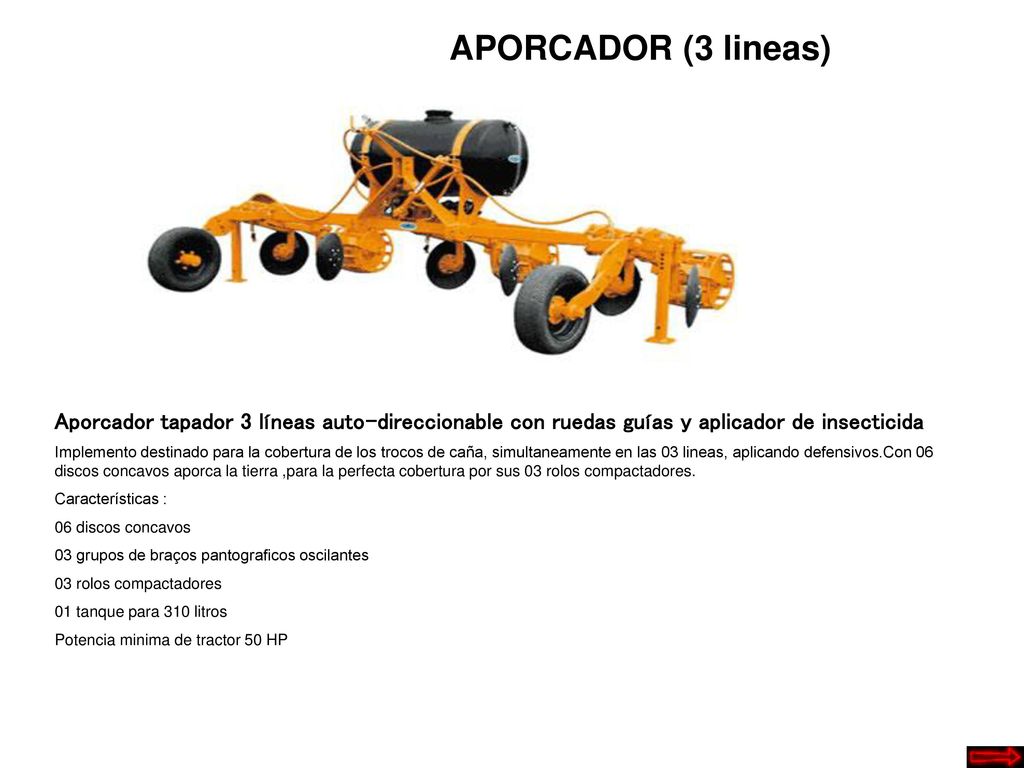

7 APORCADOR (3 lineas) Aporcador tapador 3 líneas auto-direccionable con ruedas guías y aplicador de insecticida Implemento destinado para la cobertura de los trocos de caña, simultaneamente en las 03 lineas, aplicando defensivos.Con 06 discos concavos aporca la tierra ,para la perfecta cobertura por sus 03 rolos compactadores. Características : 06 discos concavos 03 grupos de braços pantograficos oscilantes 03 rolos compactadores 01 tanque para 310 litros Potencia minima de tractor 50 HP

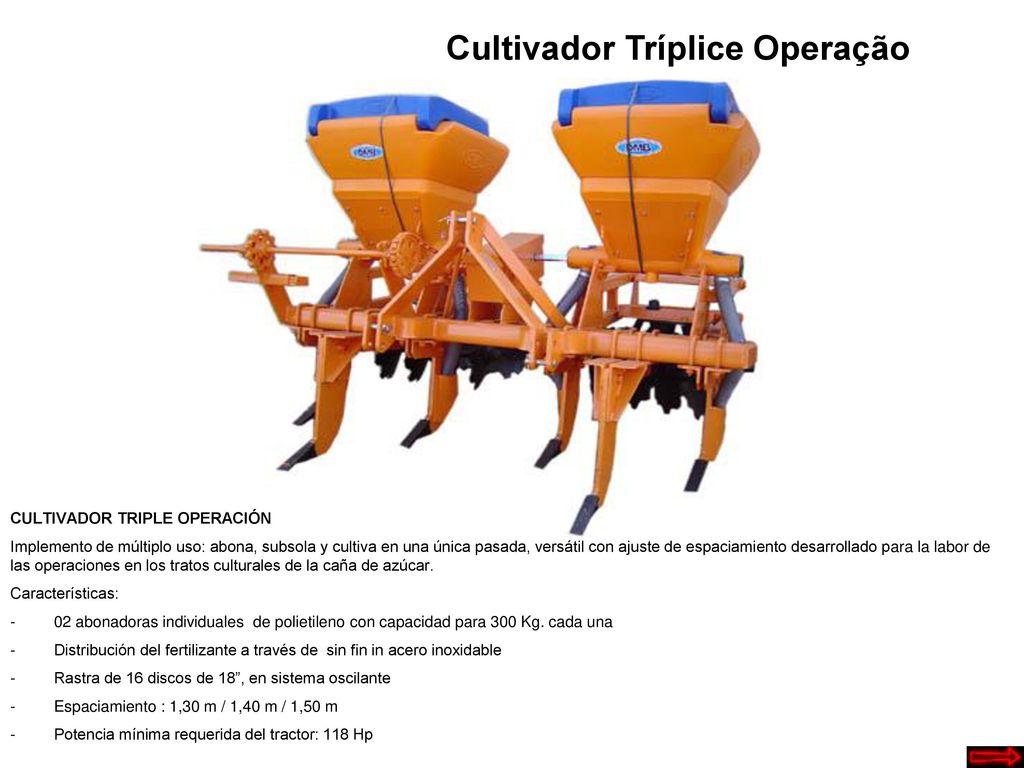

8 Cultivador Tríplice Operação
CULTIVADOR TRIPLE OPERACIÓN Implemento de múltiplo uso: abona, subsola y cultiva en una única pasada, versátil con ajuste de espaciamiento desarrollado para la labor de las operaciones en los tratos culturales de la caña de azúcar. Características: -         02 abonadoras individuales de polietileno con capacidad para 300 Kg. cada una -         Distribución del fertilizante a través de sin fin in acero inoxidable -         Rastra de 16 discos de 18”, en sistema oscilante -         Espaciamiento : 1,30 m / 1,40 m / 1,50 m -         Potencia mínima requerida del tractor: 118 Hp

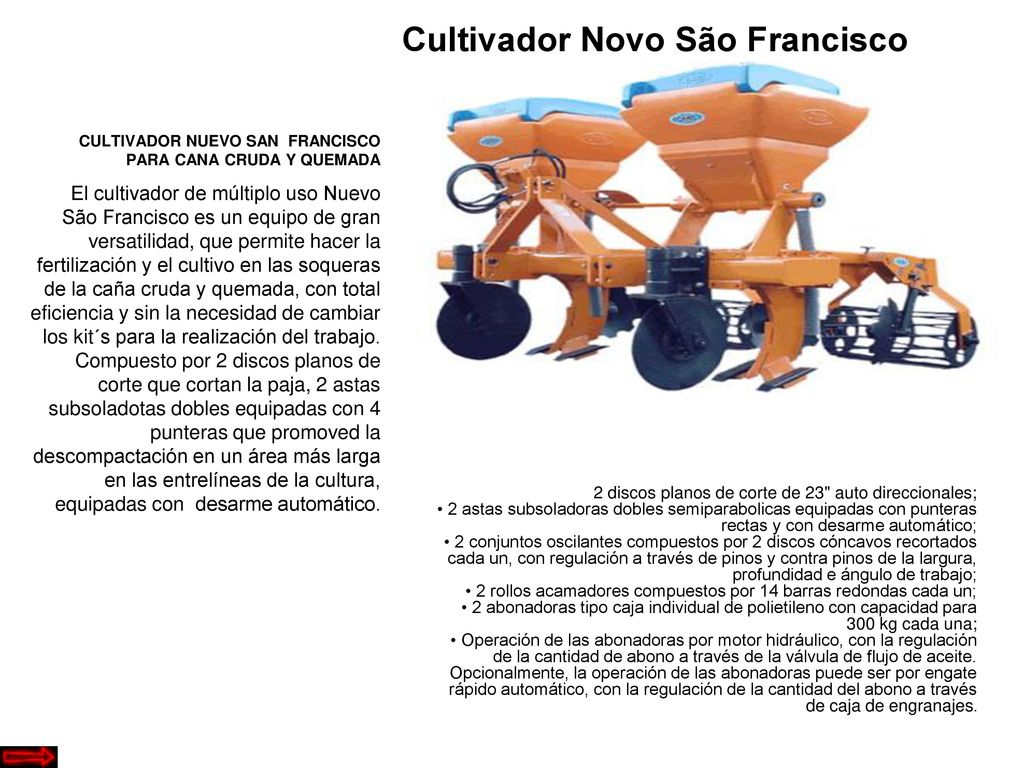

9 Cultivador Novo São Francisco
CULTIVADOR NUEVO SAN FRANCISCO PARA CANA CRUDA Y QUEMADA El cultivador de múltiplo uso Nuevo São Francisco es un equipo de gran versatilidad, que permite hacer la fertilización y el cultivo en las soqueras de la caña cruda y quemada, con total eficiencia y sin la necesidad de cambiar los kit´s para la realización del trabajo. Compuesto por 2 discos planos de corte que cortan la paja, 2 astas subsoladotas dobles equipadas con 4 punteras que promoved la descompactación en un área más larga en las entrelíneas de la cultura, equipadas con  desarme automático. 2 discos planos de corte de 23" auto direccionales; • 2 astas subsoladoras dobles semiparabolicas equipadas con punteras rectas y con desarme automático; • 2 conjuntos oscilantes compuestos por 2 discos cóncavos recortados cada un, con regulación a través de pinos y contra pinos de la largura, profundidad e ángulo de trabajo; • 2 rollos acamadores compuestos por 14 barras redondas cada un; • 2 abonadoras tipo caja individual de polietileno con capacidad para 300 kg cada una; • Operación de las abonadoras por motor hidráulico, con la regulación de la cantidad de abono a través de la válvula de flujo de aceite. Opcionalmente, la operación de las abonadoras puede ser por engate rápido automático, con la regulación de la cantidad del abono a través de caja de engranajes.

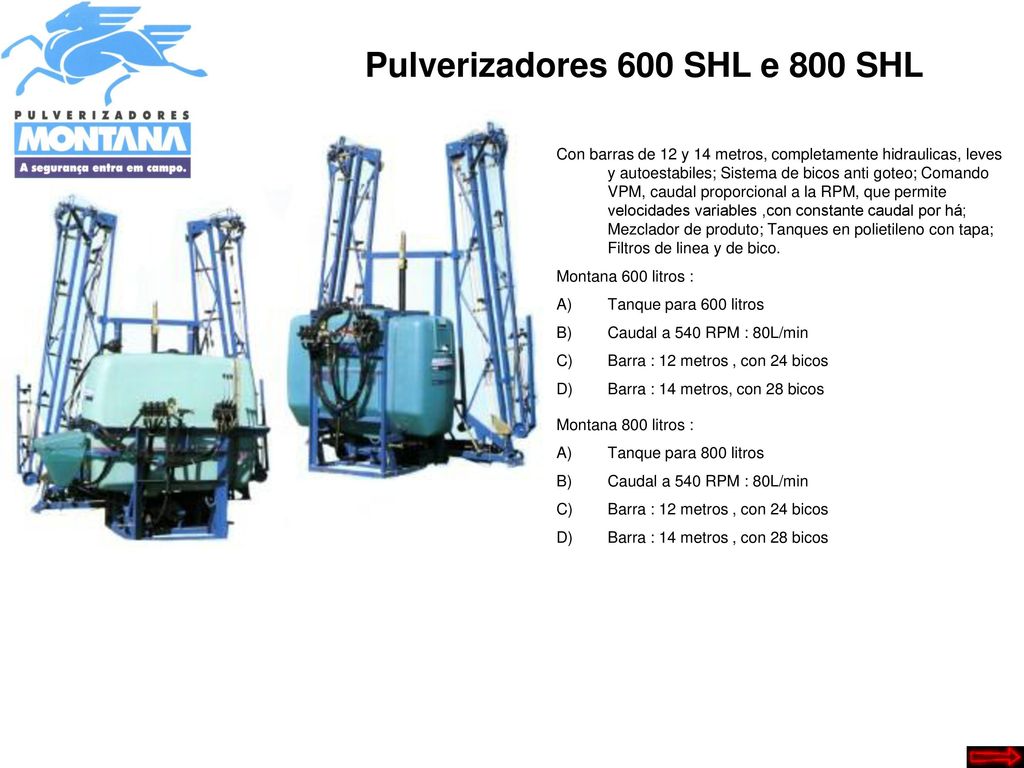

10 Pulverizadores 600 SHL e 800 SHL
Con barras de 12 y 14 metros, completamente hidraulicas, leves y autoestabiles; Sistema de bicos anti goteo; Comando VPM, caudal proporcional a la RPM, que permite velocidades variables ,con constante caudal por há; Mezclador de produto; Tanques en polietileno con tapa; Filtros de linea y de bico. Montana 600 litros : Tanque para 600 litros Caudal a 540 RPM : 80L/min Barra : 12 metros , con 24 bicos Barra : 14 metros, con 28 bicos Montana 800 litros : Tanque para 800 litros Caudal a 540 RPM : 80L/min Barra : 12 metros , con 24 bicos Barra : 14 metros , con 28 bicos

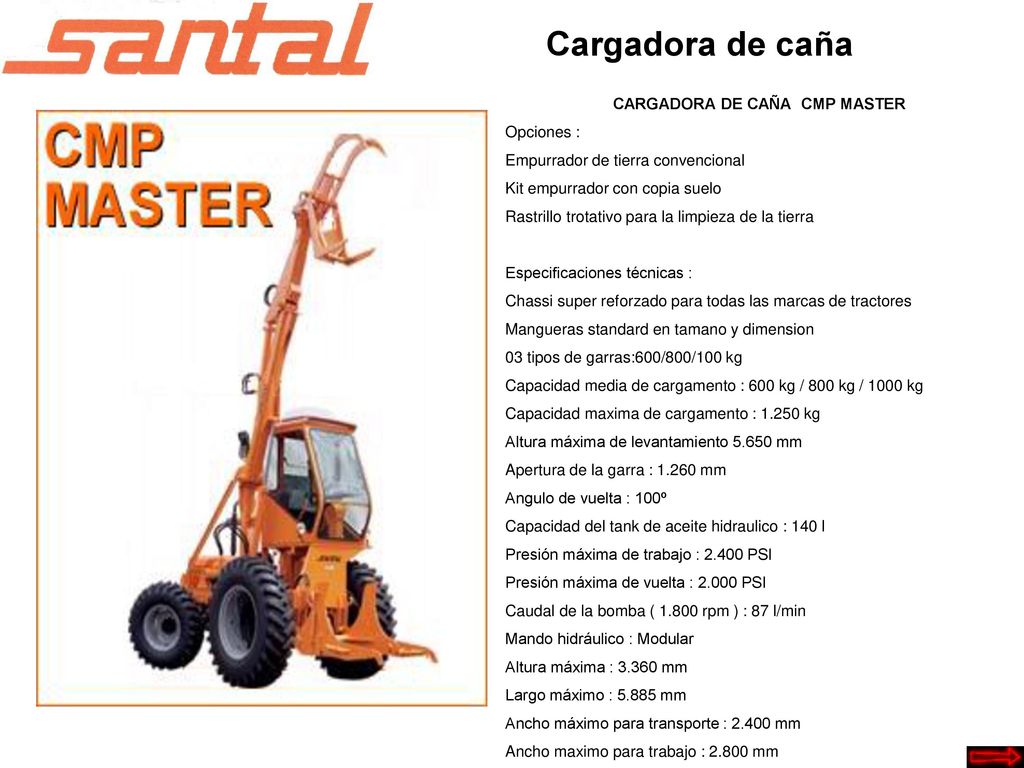

11 CARGADORA DE CAÑA CMP MASTER
Opciones : Empurrador de tierra convencional Kit empurrador con copia suelo Rastrillo trotativo para la limpieza de la tierra Especificaciones técnicas : Chassi super reforzado para todas las marcas de tractores Mangueras standard en tamano y dimension 03 tipos de garras:600/800/100 kg Capacidad media de cargamento : 600 kg / 800 kg / 1000 kg Capacidad maxima de cargamento : kg Altura máxima de levantamiento mm Apertura de la garra : mm Angulo de vuelta : 100º Capacidad del tank de aceite hidraulico : 140 l Presión máxima de trabajo : PSI Presión máxima de vuelta : PSI Caudal de la bomba ( rpm ) : 87 l/min Mando hidráulico : Modular Altura máxima : mm Largo máximo : mm Ancho máximo para transporte : mm Ancho maximo para trabajo : mm

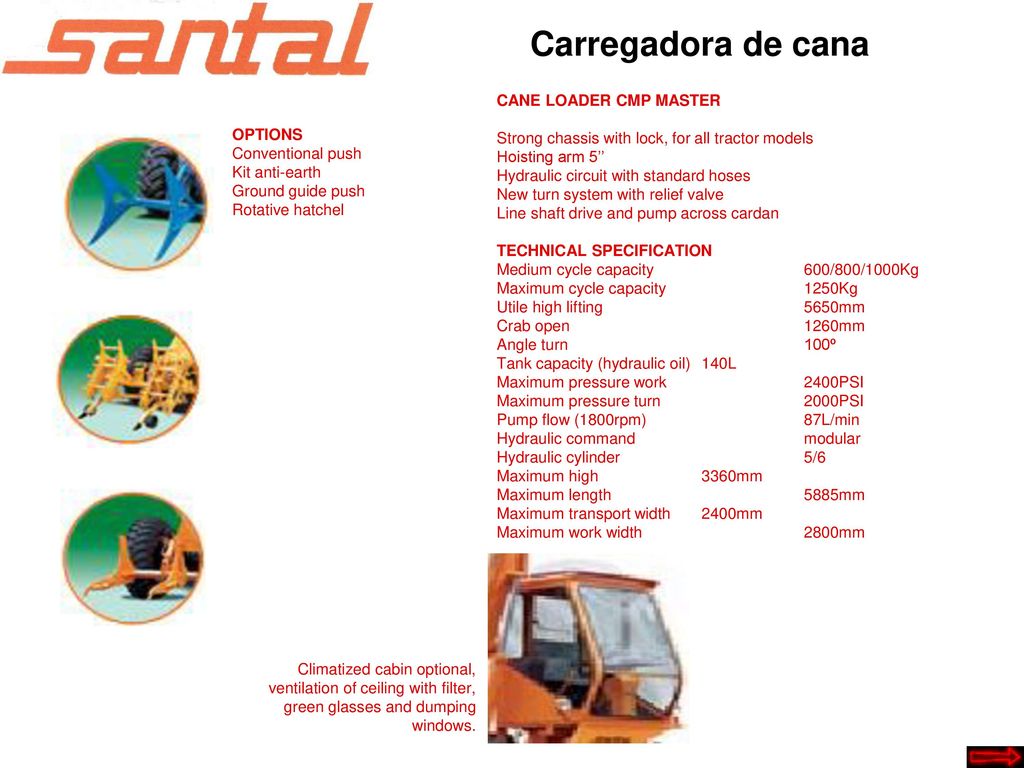

12 Carregadora de cana CANE LOADER CMP MASTER
Strong chassis with lock, for all tractor models Hoisting arm 5’’ Hydraulic circuit with standard hoses New turn system with relief valve Line shaft drive and pump across cardan TECHNICAL SPECIFICATION Medium cycle capacity 600/800/1000Kg Maximum cycle capacity 1250Kg Utile high lifting 5650mm Crab open mm Angle turn 100º Tank capacity (hydraulic oil) 140L Maximum pressure work 2400PSI Maximum pressure turn 2000PSI Pump flow (1800rpm) 87L/min Hydraulic command modular Hydraulic cylinder 5/6 Maximum high 3360mm Maximum length 5885mm Maximum transport width 2400mm Maximum work width 2800mm OPTIONS Conventional push Kit anti-earth Ground guide push Rotative hatchel Climatized cabin optional, ventilation of ceiling with filter, green glasses and dumping windows.

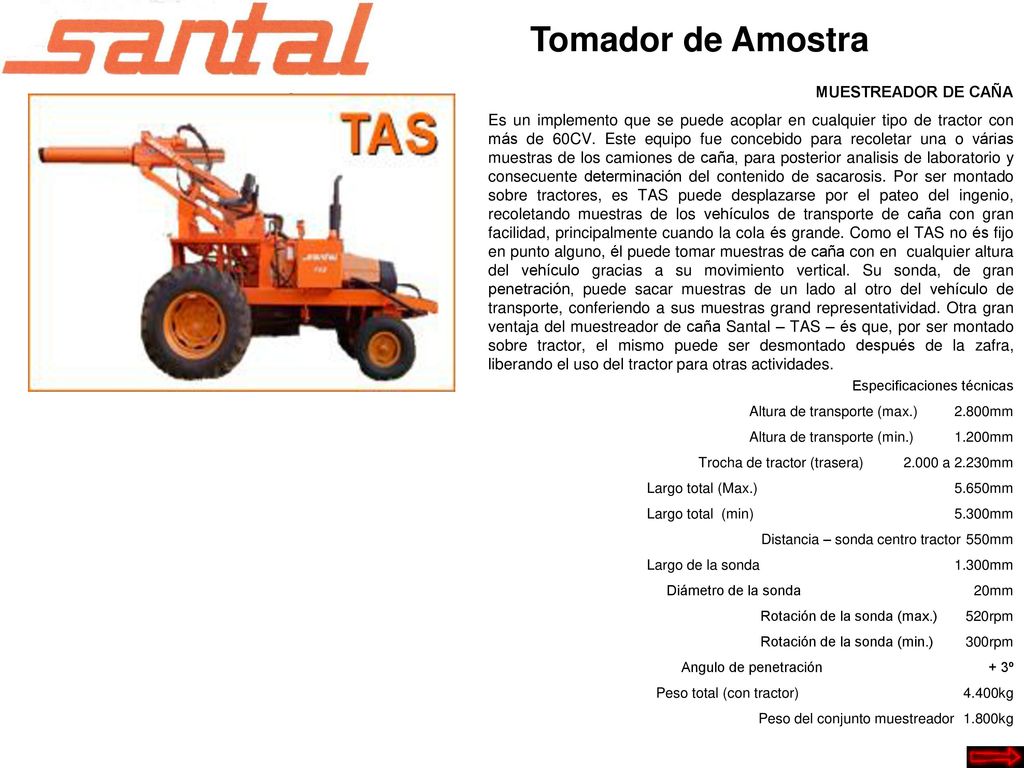

13 Tomador de Amostra MUESTREADOR DE CAÑA
Es un implemento que se puede acoplar en cualquier tipo de tractor con más de 60CV. Este equipo fue concebido para recoletar una o várias muestras de los camiones de caña, para posterior analisis de laboratorio y consecuente determinación del contenido de sacarosis. Por ser montado sobre tractores, es TAS puede desplazarse por el pateo del ingenio, recoletando muestras de los vehículos de transporte de caña con gran facilidad, principalmente cuando la cola és grande. Como el TAS no és fijo en punto alguno, él puede tomar muestras de caña con en cualquier altura del vehículo gracias a su movimiento vertical. Su sonda, de gran penetración, puede sacar muestras de un lado al otro del vehículo de transporte, conferiendo a sus muestras grand representatividad. Otra gran ventaja del muestreador de caña Santal – TAS – és que, por ser montado sobre tractor, el mismo puede ser desmontado después de la zafra, liberando el uso del tractor para otras actividades. Especificaciones técnicas Altura de transporte (max.) 2.800mm Altura de transporte (min.) 1.200mm Trocha de tractor (trasera) a 2.230mm Largo total (Max.) mm Largo total (min) mm Distancia – sonda centro tractor 550mm Largo de la sonda mm Diámetro de la sonda 20mm Rotación de la sonda (max.) 520rpm Rotación de la sonda (min.) 300rpm Angulo de penetración + 3º Peso total (con tractor) kg Peso del conjunto muestreador 1.800kg
