1 CARRERA DE INGENIERÍA ELECTRÓNICA Y TELECOMUNICACIONES
DEPARTAMENTO DE ELECTRICA Y ELECTRÓNICA CARRERA DE INGENIERÍA ELECTRÓNICA Y TELECOMUNICACIONES TEMA: RECONOCIMIENTO DE CÁNCER DE MAMA UTILIZANDO TÉCNICAS DE PROCESAMIENTO DIGITAL DE IMÁGENES MAMOGRÁFICAS Y APRENDIZAJE DE MÁQUINA AUTOR: CARRASCO LLERENA CHRISTIAN ANDRES DIRECTOR: ING. CARRERA ERAZO ENRIQUE VINICIO, PhD SANGOLQUÍ, JUNIO 2017

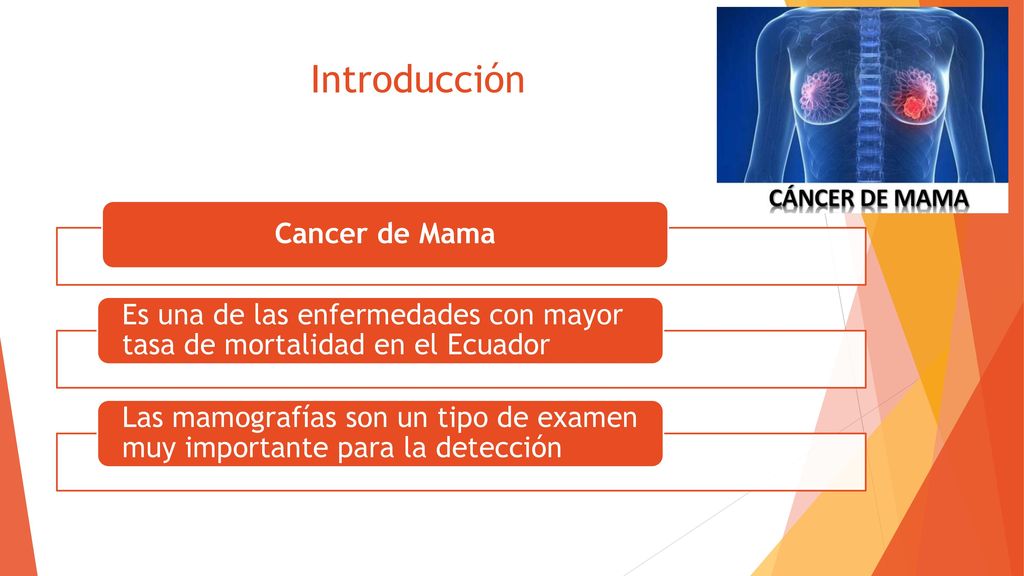

2 Introducción Cancer de Mama
Es una de las enfermedades con mayor tasa de mortalidad en el Ecuador Las mamografías son un tipo de examen muy importante para la detección

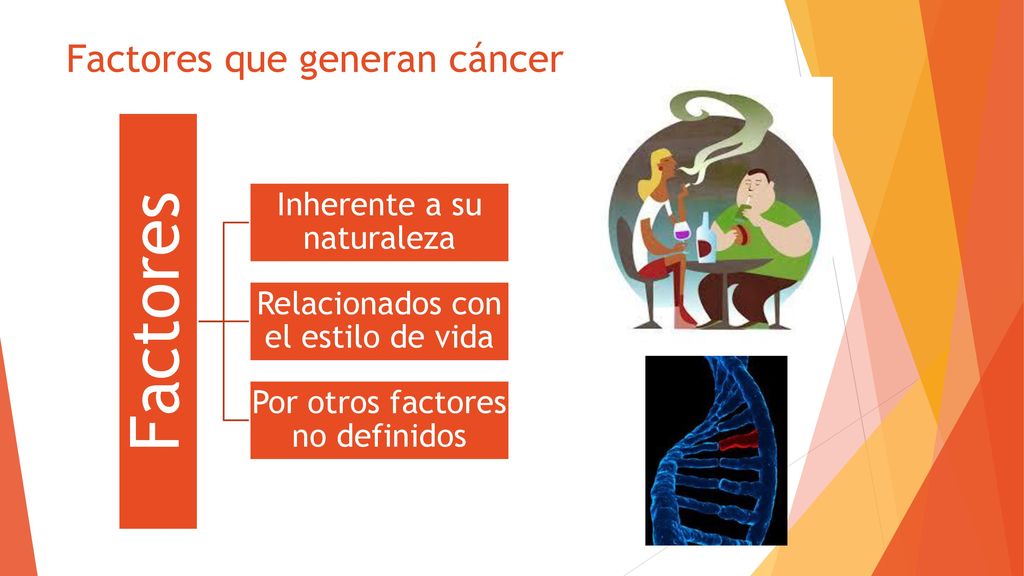

3 Factores que generan cáncer
Inherente a su naturaleza Relacionados con el estilo de vida Por otros factores no definidos

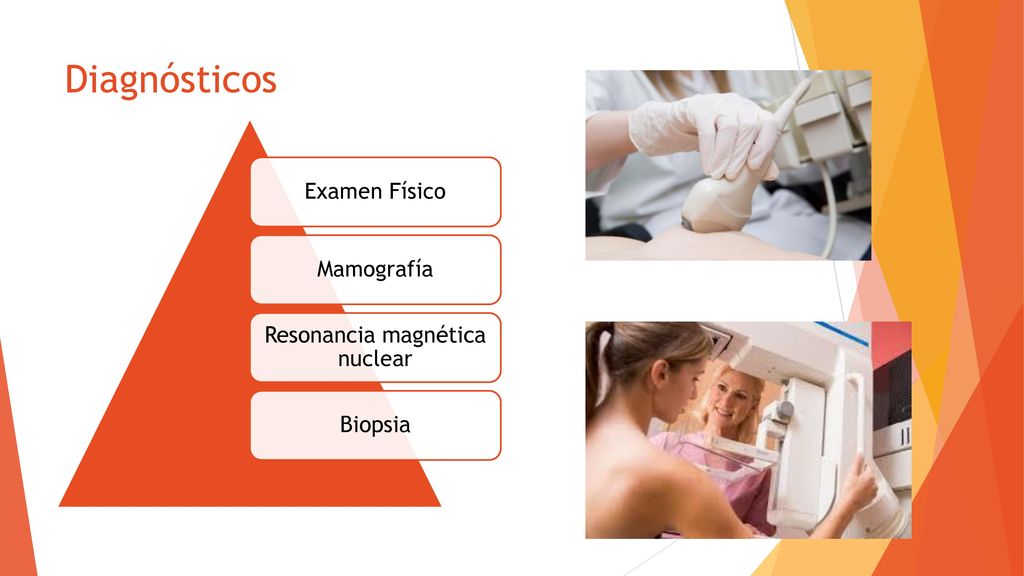

4 Resonancia magnética nuclear
Diagnósticos Examen Físico Mamografía Resonancia magnética nuclear Biopsia

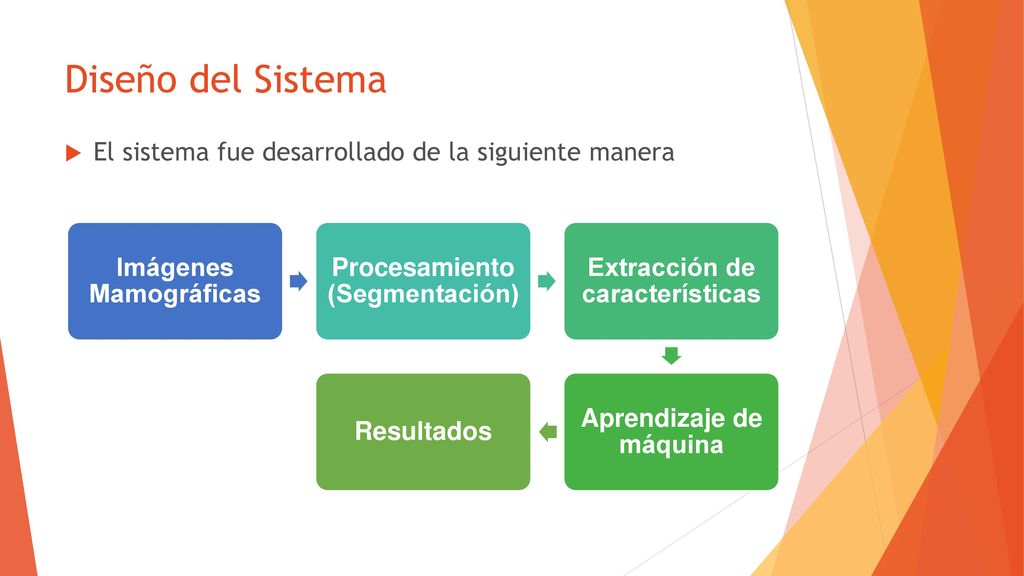

5 Diseño del Sistema El sistema fue desarrollado de la siguiente manera
Imágenes Mamográficas Procesamiento (Segmentación) Extracción de características Aprendizaje de máquina Resultados

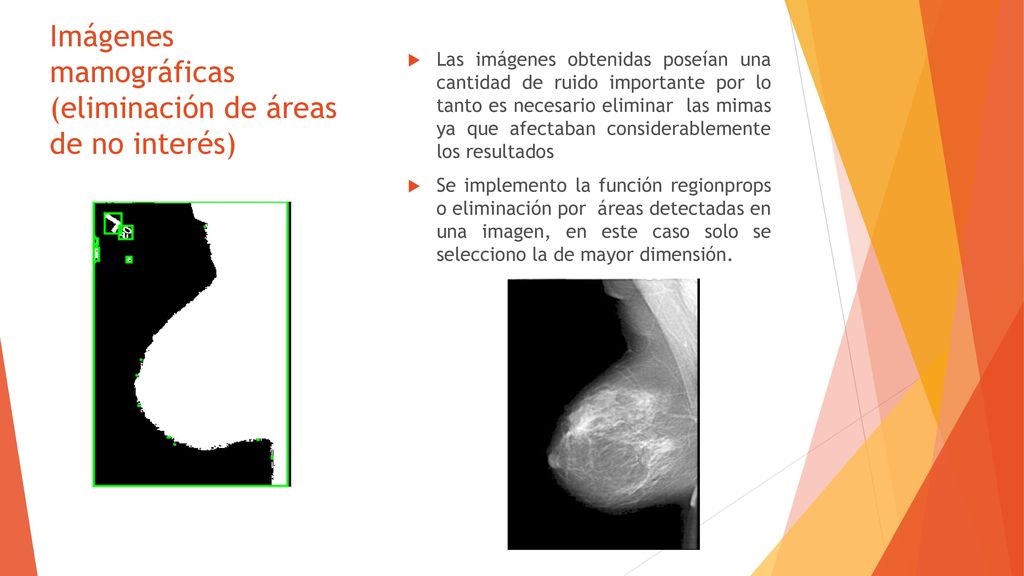

6 Imágenes mamográficas (eliminación de áreas de no interés)
Las imágenes obtenidas poseían una cantidad de ruido importante por lo tanto es necesario eliminar las mimas ya que afectaban considerablemente los resultados Se implemento la función regionprops o eliminación por áreas detectadas en una imagen, en este caso solo se selecciono la de mayor dimensión. Imágenes mamográficas (eliminación de áreas de no interés)

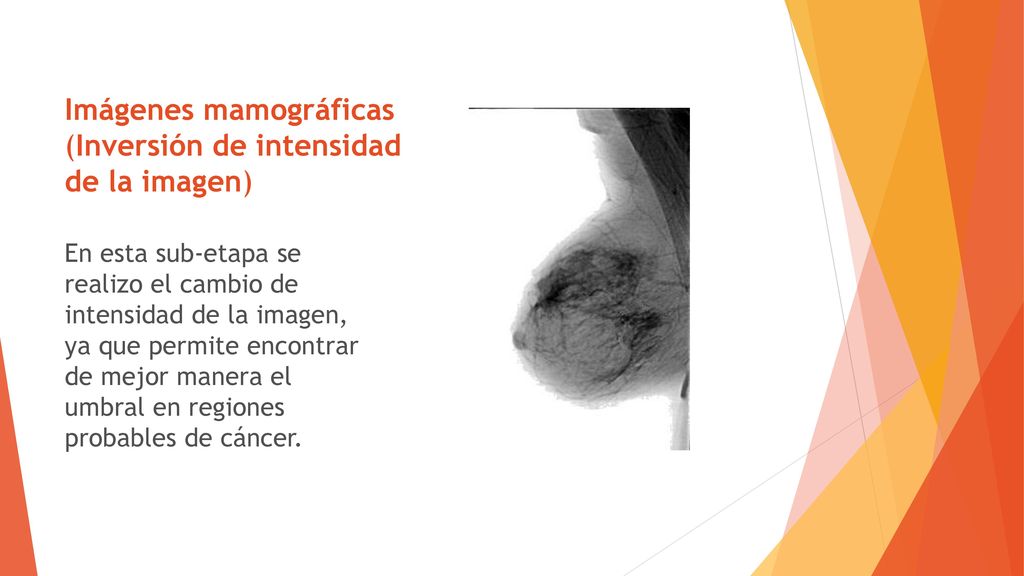

7 Imágenes mamográficas (Inversión de intensidad de la imagen)
En esta sub-etapa se realizo el cambio de intensidad de la imagen, ya que permite encontrar de mejor manera el umbral en regiones probables de cáncer.

8 Valor umbral por el método de Otsu Operaciones morfológicas
En esta etapa se aplicaron dos métodos, los cuales permitirán eliminar áreas de no interés para detectar de mejor manera las células cancerígenas. Segmentación Valor umbral por el método de Otsu Operaciones morfológicas Dilatación Erosión

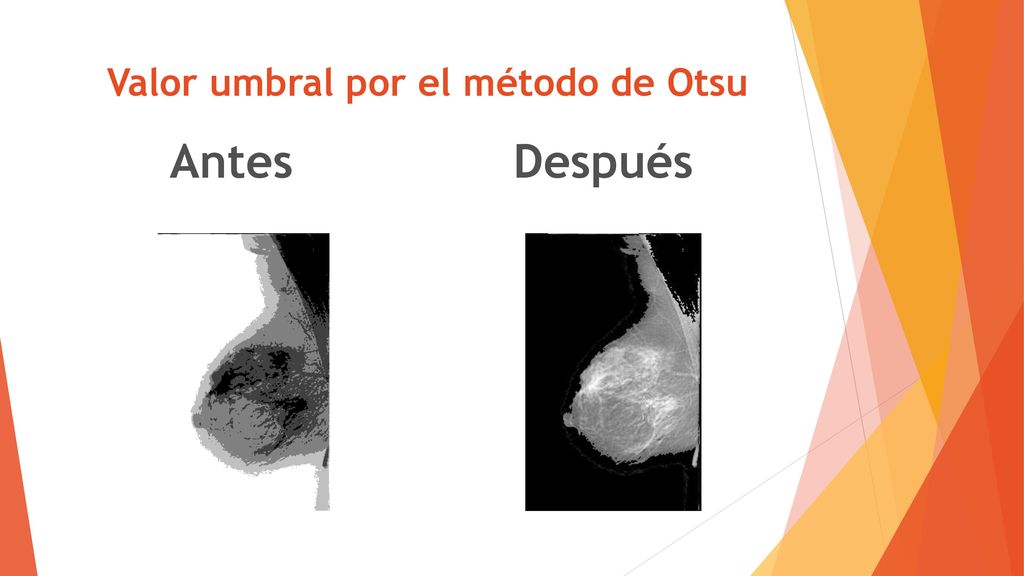

9 Valor umbral por el método de Otsu
Antes Después

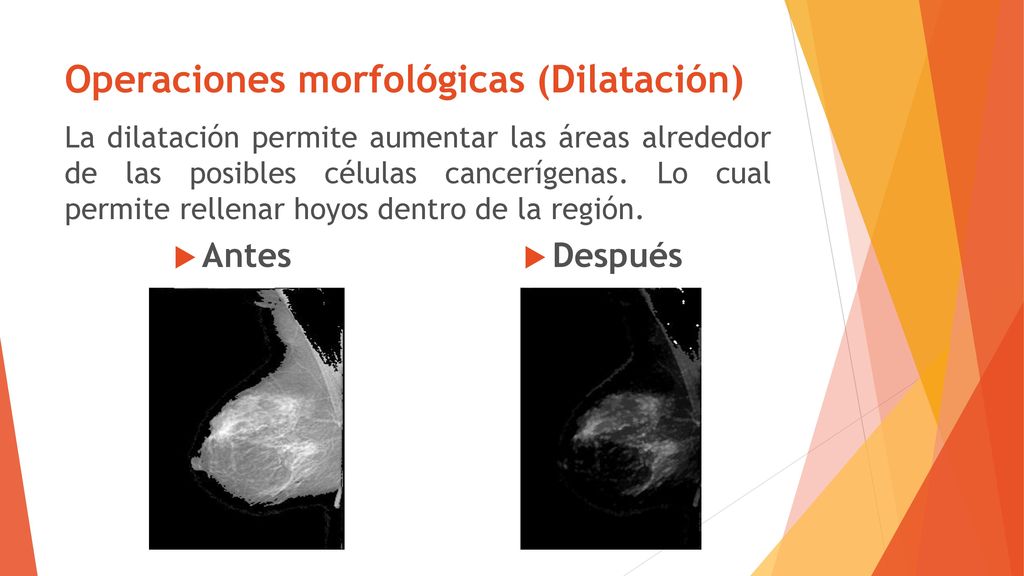

10 Operaciones morfológicas (Dilatación)
La dilatación permite aumentar las áreas alrededor de las posibles células cancerígenas. Lo cual permite rellenar hoyos dentro de la región. Antes Después

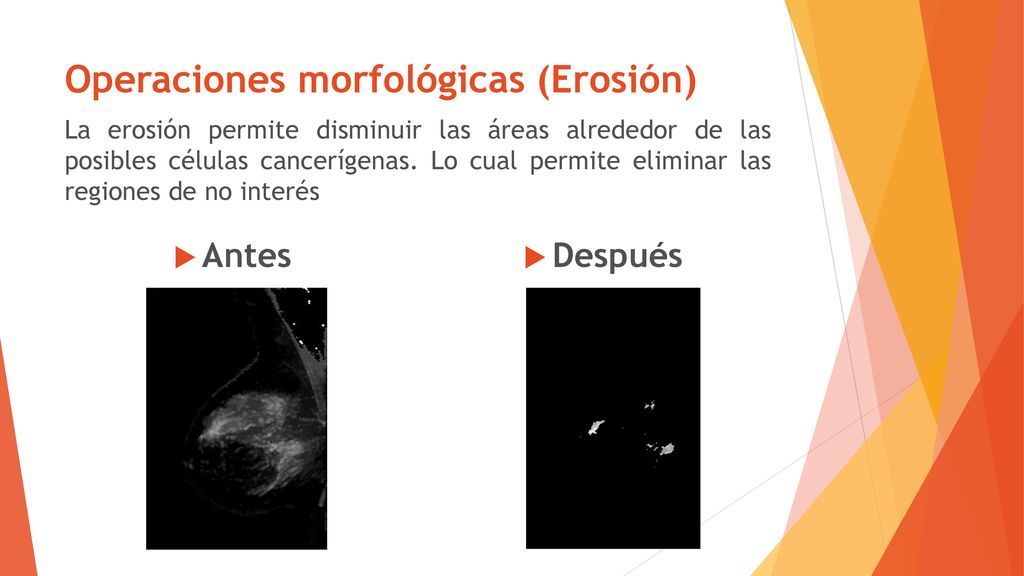

11 Operaciones morfológicas (Erosión)
La erosión permite disminuir las áreas alrededor de las posibles células cancerígenas. Lo cual permite eliminar las regiones de no interés Antes Después

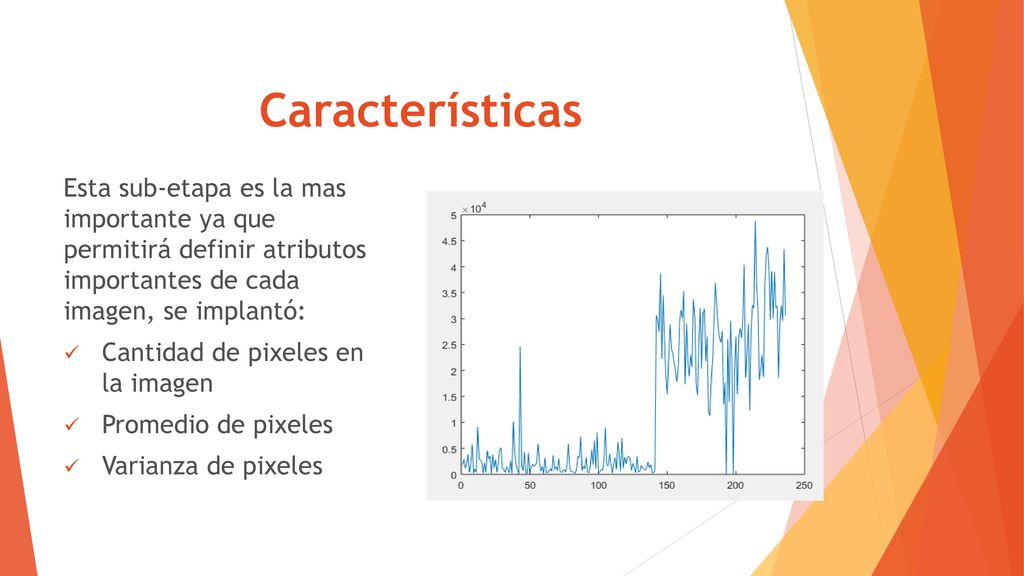

12 Características Esta sub-etapa es la mas importante ya que permitirá definir atributos importantes de cada imagen, se implantó: Cantidad de pixeles en la imagen Promedio de pixeles Varianza de pixeles

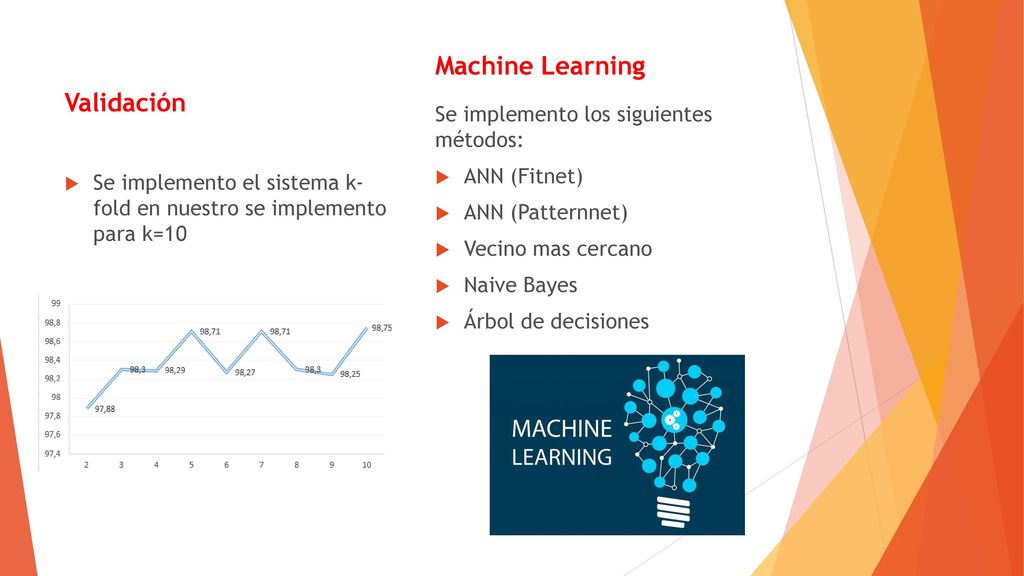

13 Machine Learning Validación Se implemento los siguientes métodos:
ANN (Fitnet) ANN (Patternnet) Vecino mas cercano Naive Bayes Árbol de decisiones Se implemento el sistema k- fold en nuestro se implemento para k=10

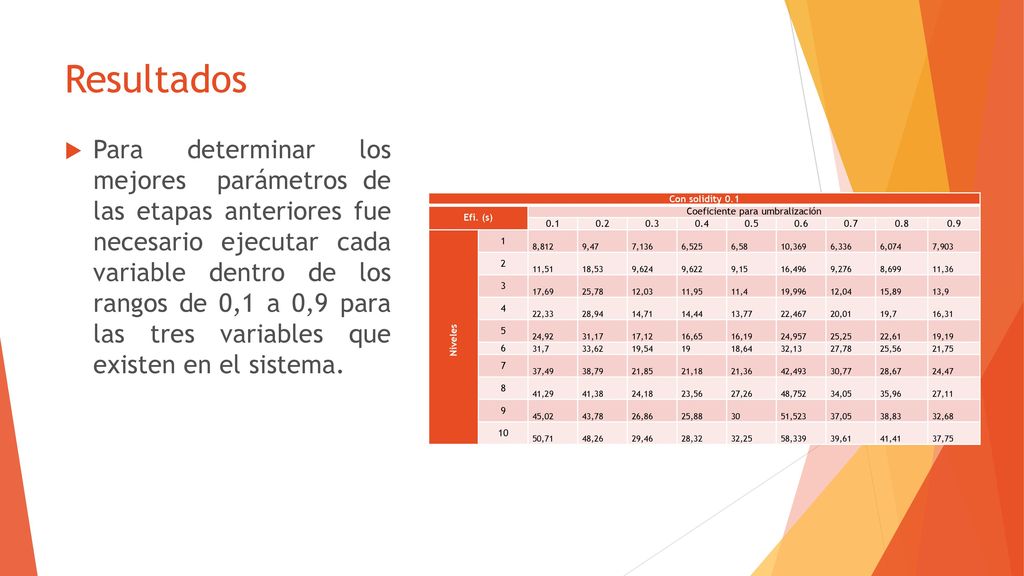

14 Coeficiente para umbralización
Resultados Para determinar los mejores parámetros de las etapas anteriores fue necesario ejecutar cada variable dentro de los rangos de 0,1 a 0,9 para las tres variables que existen en el sistema. Con solidity 0.1 Efi. (s) Coeficiente para umbralización 0.1 0.2 0.3 0.4 0.5 0.6 0.7 0.8 0.9 Niveles 1 8,812 9,47 7,136 6,525 6,58 10,369 6,336 6,074 7,903 2 11,51 18,53 9,624 9,622 9,15 16,496 9,276 8,699 11,36 3 17,69 25,78 12,03 11,95 11,4 19,996 12,04 15,89 13,9 4 22,33 28,94 14,71 14,44 13,77 22,467 20,01 19,7 16,31 5 24,92 31,17 17,12 16,65 16,19 24,957 25,25 22,61 19,19 6 31,7 33,62 19,54 19 18,64 32,13 27,78 25,56 21,75 7 37,49 38,79 21,85 21,18 21,36 42,493 30,77 28,67 24,47 8 41,29 41,38 24,18 23,56 27,26 48,752 34,05 35,96 27,11 9 45,02 43,78 26,86 25,88 30 51,523 37,05 38,83 32,68 10 50,71 48,26 29,46 28,32 32,25 58,339 39,61 41,41 37,75

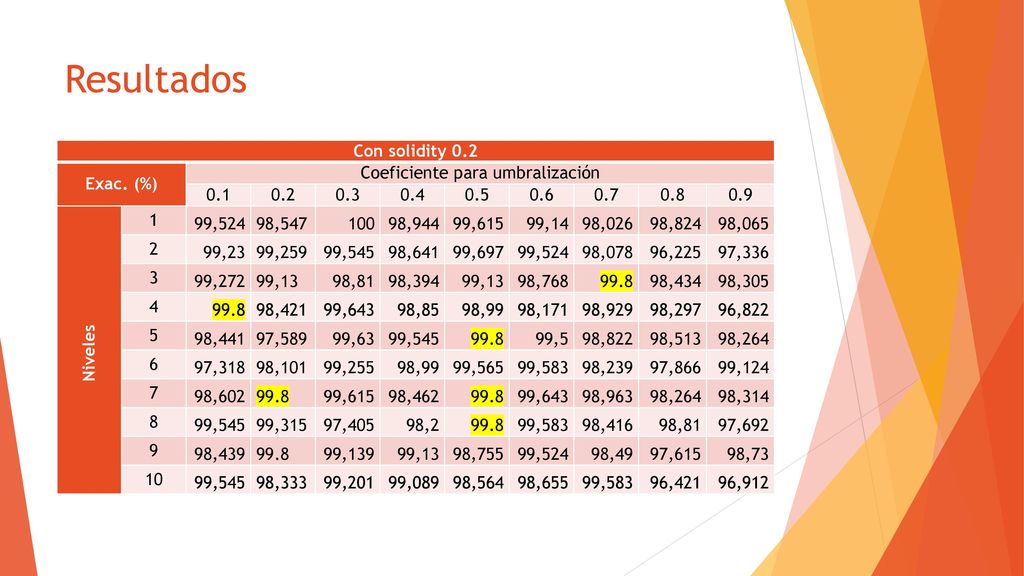

15 Coeficiente para umbralización
Resultados Con solidity 0.2 Exac. (%) Coeficiente para umbralización 0.1 0.2 0.3 0.4 0.5 0.6 0.7 0.8 0.9 Niveles 1 99,524 98,547 100 98,944 99,615 99,14 98,026 98,824 98,065 2 99,23 99,259 99,545 98,641 99,697 98,078 96,225 97,336 3 99,272 99,13 98,81 98,394 98,768 99.8 98,434 98,305 4 98,421 99,643 98,85 98,99 98,171 98,929 98,297 96,822 5 98,441 97,589 99,63 99,5 98,822 98,513 98,264 6 97,318 98,101 99,255 99,565 99,583 98,239 97,866 99,124 7 98,602 98,462 98,963 98,314 8 99,315 97,405 98,2 98,416 97,692 9 98,439 99,139 98,755 98,49 97,615 98,73 10 98,333 99,201 99,089 98,564 98,655 96,421 96,912

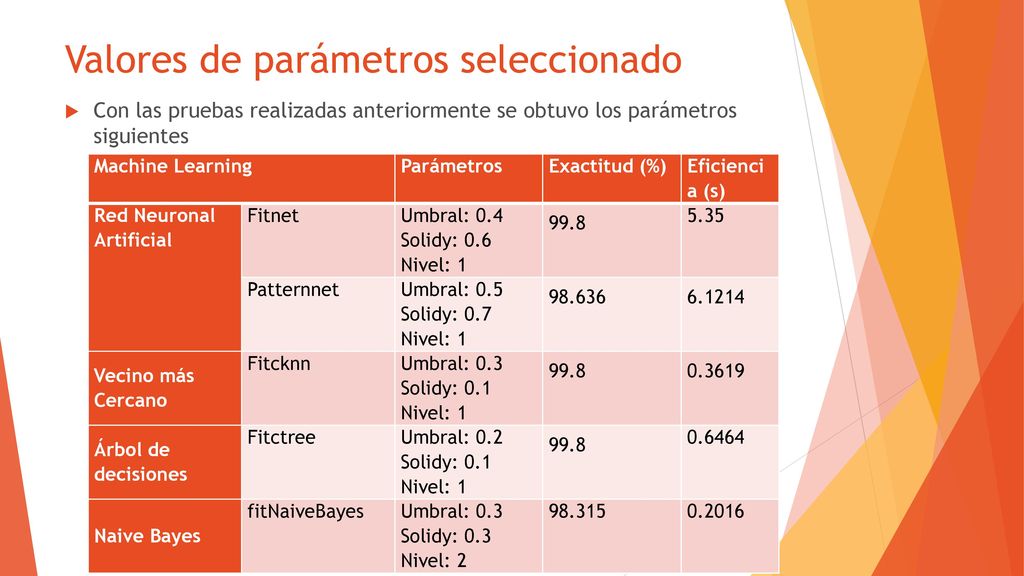

16 Valores de parámetros seleccionado
Con las pruebas realizadas anteriormente se obtuvo los parámetros siguientes Machine Learning Parámetros Exactitud (%) Eficiencia (s) Red Neuronal Artificial Fitnet Umbral: 0.4 Solidy: 0.6 Nivel: 1 99.8 5.35 Patternnet Umbral: 0.5 Solidy: 0.7 98.636 6.1214 Vecino más Cercano Fitcknn Umbral: 0.3 Solidy: 0.1 0.3619 Árbol de decisiones Fitctree Umbral: 0.2 0.6464 Naive Bayes fitNaiveBayes Solidy: 0.3 Nivel: 2 98.315 0.2016

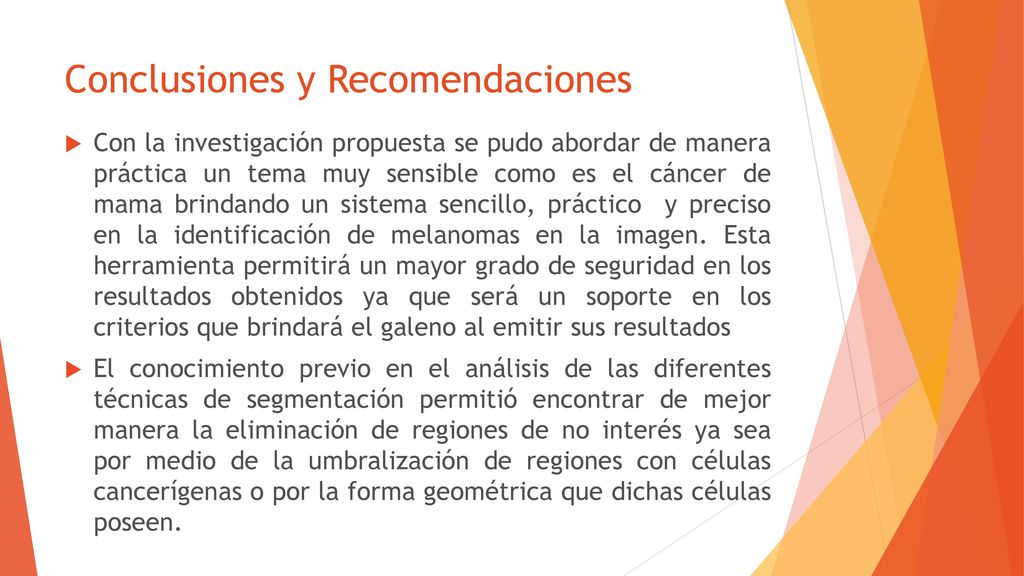

17 Conclusiones y Recomendaciones
Con la investigación propuesta se pudo abordar de manera práctica un tema muy sensible como es el cáncer de mama brindando un sistema sencillo, práctico y preciso en la identificación de melanomas en la imagen. Esta herramienta permitirá un mayor grado de seguridad en los resultados obtenidos ya que será un soporte en los criterios que brindará el galeno al emitir sus resultados El conocimiento previo en el análisis de las diferentes técnicas de segmentación permitió encontrar de mejor manera la eliminación de regiones de no interés ya sea por medio de la umbralización de regiones con células cancerígenas o por la forma geométrica que dichas células poseen.

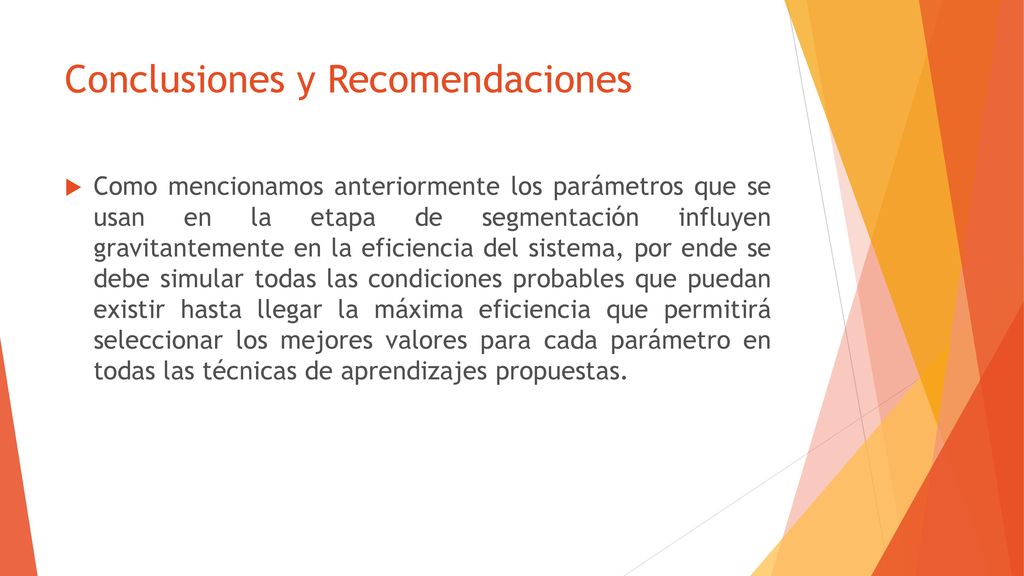

18 Conclusiones y Recomendaciones
Como mencionamos anteriormente los parámetros que se usan en la etapa de segmentación influyen gravitantemente en la eficiencia del sistema, por ende se debe simular todas las condiciones probables que puedan existir hasta llegar la máxima eficiencia que permitirá seleccionar los mejores valores para cada parámetro en todas las técnicas de aprendizajes propuestas.

19 Conclusiones y Recomendaciones

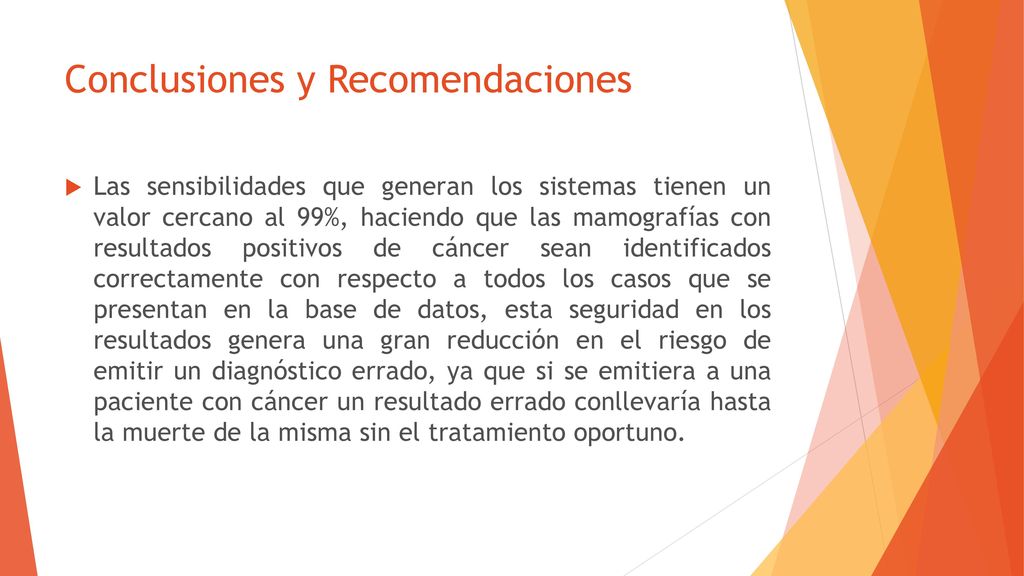

Las sensibilidades que generan los sistemas tienen un valor cercano al 99%, haciendo que las mamografías con resultados positivos de cáncer sean identificados correctamente con respecto a todos los casos que se presentan en la base de datos, esta seguridad en los resultados genera una gran reducción en el riesgo de emitir un diagnóstico errado, ya que si se emitiera a una paciente con cáncer un resultado errado conllevaría hasta la muerte de la misma sin el tratamiento oportuno.

20 Conclusiones y Recomendaciones

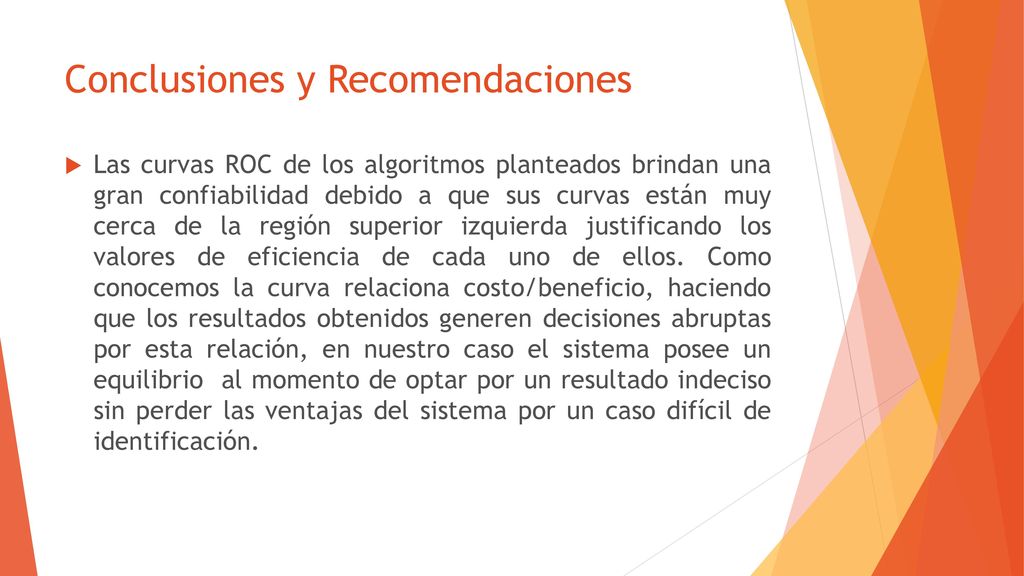

Las curvas ROC de los algoritmos planteados brindan una gran confiabilidad debido a que sus curvas están muy cerca de la región superior izquierda justificando los valores de eficiencia de cada uno de ellos. Como conocemos la curva relaciona costo/beneficio, haciendo que los resultados obtenidos generen decisiones abruptas por esta relación, en nuestro caso el sistema posee un equilibrio al momento de optar por un resultado indeciso sin perder las ventajas del sistema por un caso difícil de identificación.

21 Conclusiones y Recomendaciones

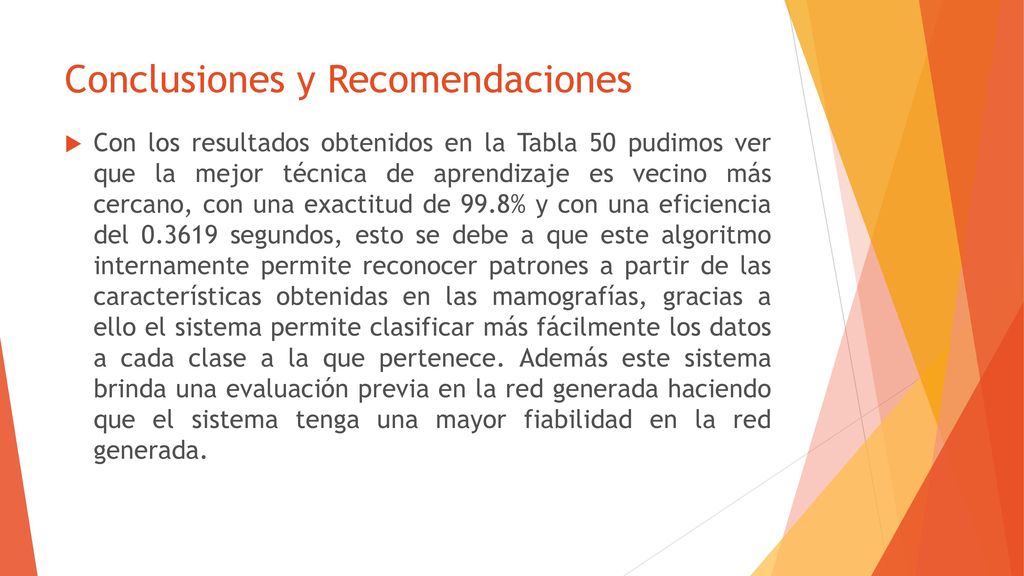

Con los resultados obtenidos en la Tabla 50 pudimos ver que la mejor técnica de aprendizaje es vecino más cercano, con una exactitud de 99.8% y con una eficiencia del segundos, esto se debe a que este algoritmo internamente permite reconocer patrones a partir de las características obtenidas en las mamografías, gracias a ello el sistema permite clasificar más fácilmente los datos a cada clase a la que pertenece. Además este sistema brinda una evaluación previa en la red generada haciendo que el sistema tenga una mayor fiabilidad en la red generada.

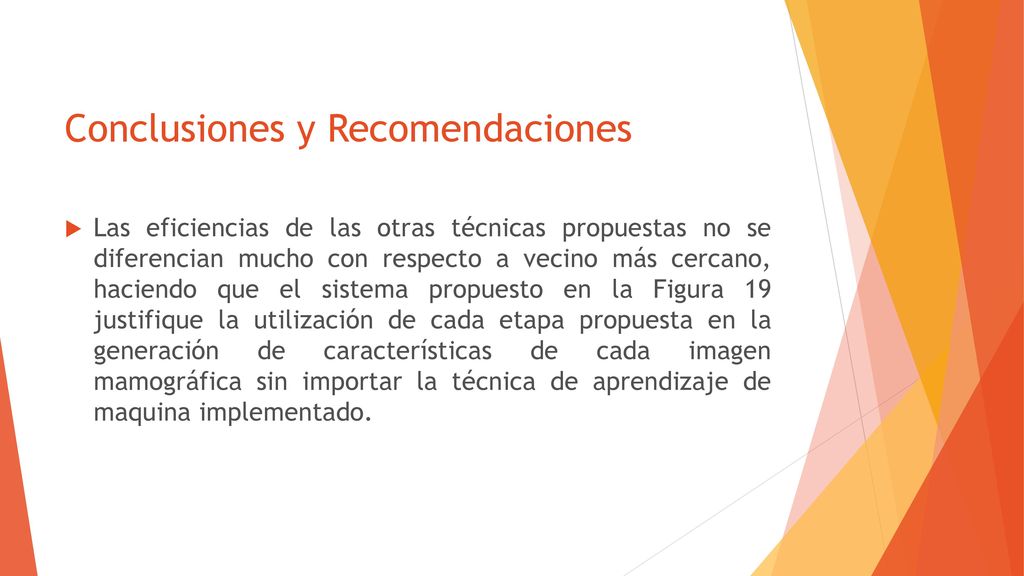

22 Conclusiones y Recomendaciones
Las eficiencias de las otras técnicas propuestas no se diferencian mucho con respecto a vecino más cercano, haciendo que el sistema propuesto en la Figura 19 justifique la utilización de cada etapa propuesta en la generación de características de cada imagen mamográfica sin importar la técnica de aprendizaje de maquina implementado.
