OPTIMIZACIÓN UASB DE LA PTAR SAN JOSÉ DE LA VEGA

Presentación del tema: "OPTIMIZACIÓN UASB DE LA PTAR SAN JOSÉ DE LA VEGA"— Transcripción de la presentación:

1 OPTIMIZACIÓN UASB DE LA PTAR SAN JOSÉ DE LA VEGA
Raquel Rodríguez Caro Máster Ingeniería Ambiental Grupo TAR

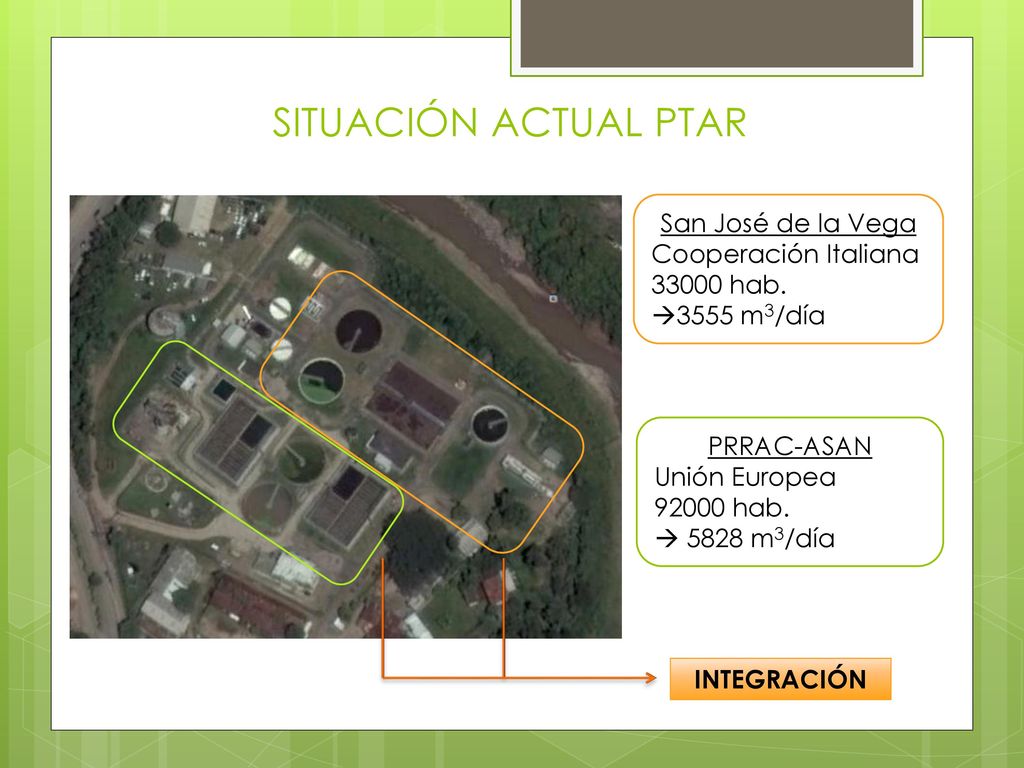

2 SITUACIÓN ACTUAL PTAR San José de la Vega Cooperación Italiana
33000 hab. 3555 m3/día PRRAC-ASAN Unión Europea 92000 hab. 5828 m3/día INTEGRACIÓN

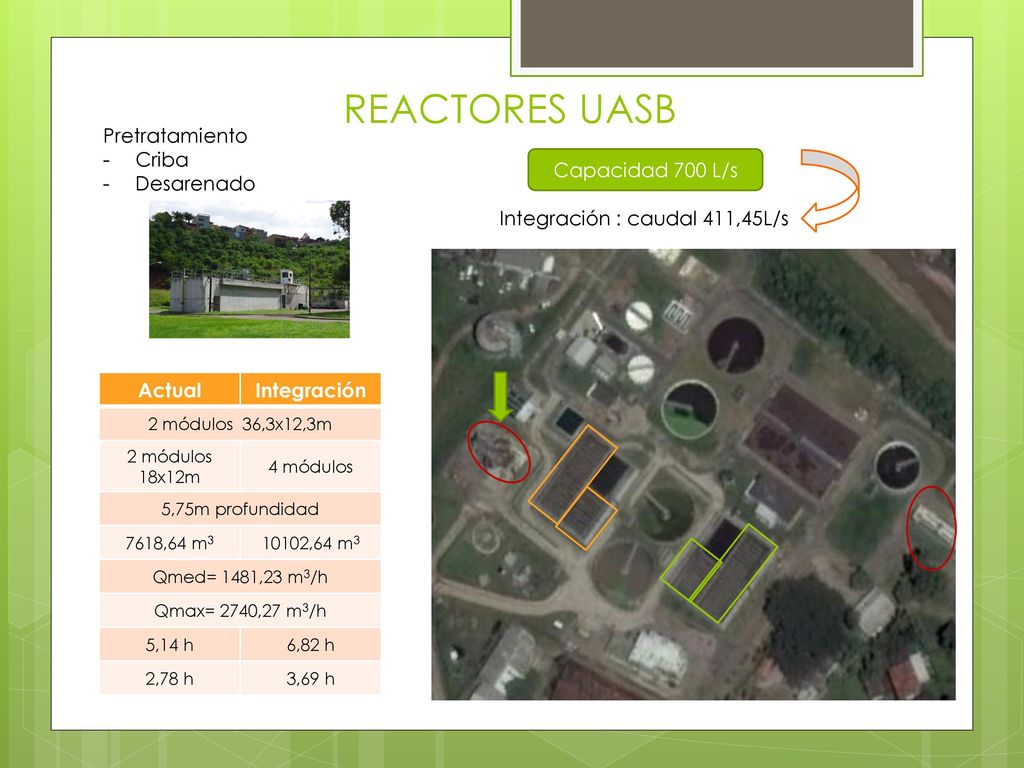

3 REACTORES UASB Pretratamiento Criba Desarenado Capacidad 700 L/s
Integración : caudal 411,45L/s Actual Integración 2 módulos 36,3x12,3m 2 módulos 18x12m 4 módulos 5,75m profundidad 7618,64 m3 10102,64 m3 Qmed= 1481,23 m3/h Qmax= 2740,27 m3/h 5,14 h 6,82 h 2,78 h 3,69 h

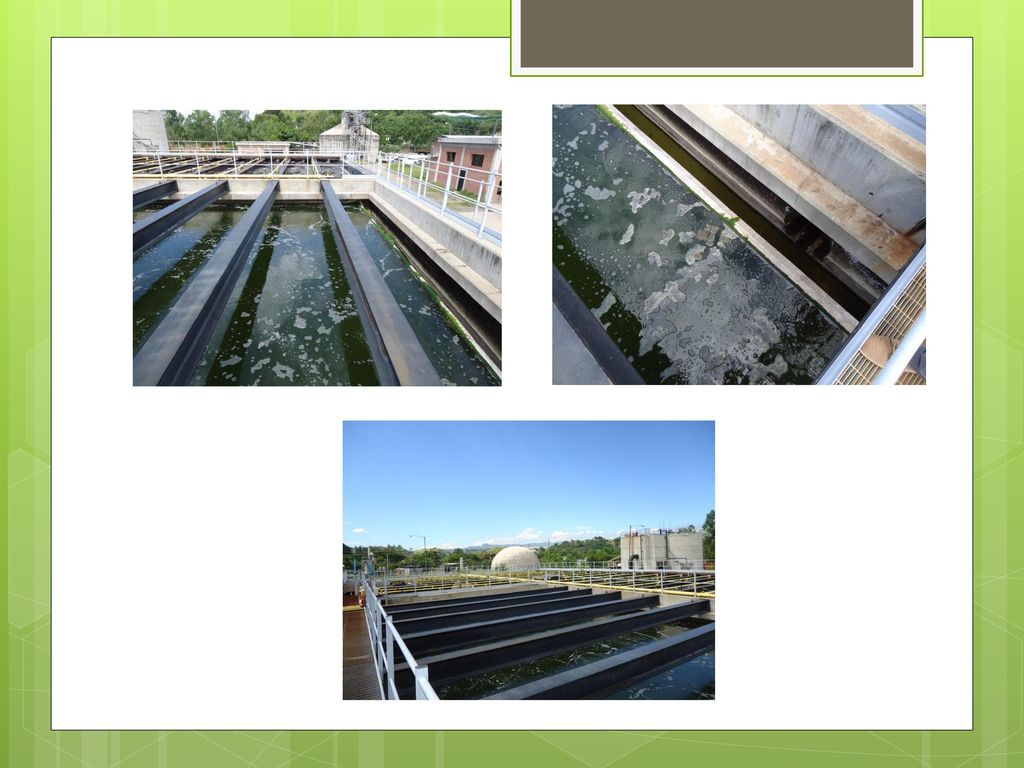

4

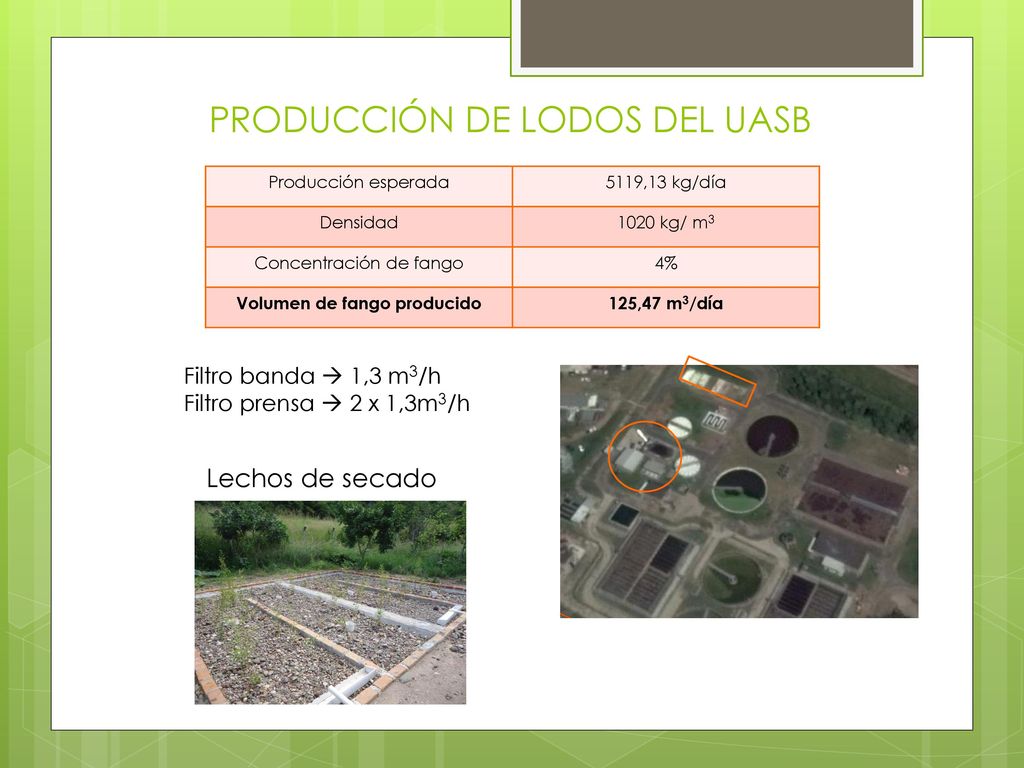

5 PRODUCCIÓN DE LODOS DEL UASB
Producción esperada 5119,13 kg/día Densidad 1020 kg/ m3 Concentración de fango 4% Volumen de fango producido 125,47 m3/día Filtro banda  1,3 m3/h Filtro prensa  2 x 1,3m3/h Lechos de secado

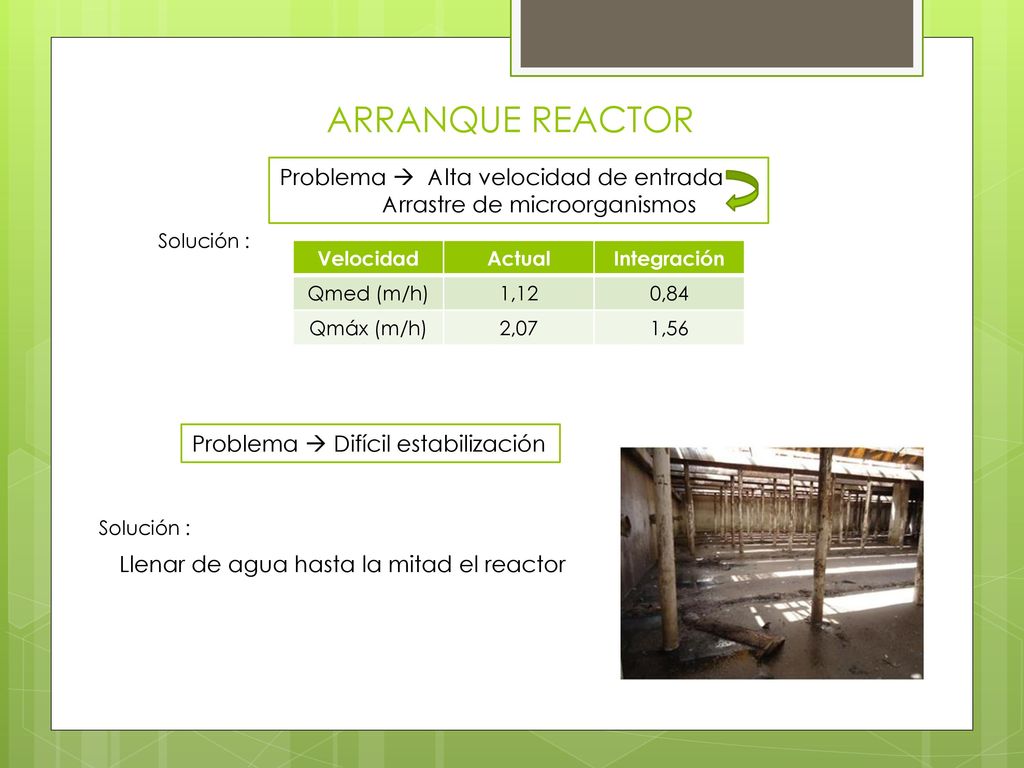

6 ARRANQUE REACTOR Problema  Alta velocidad de entrada
Arrastre de microorganismos Solución : Velocidad Actual Integración Qmed (m/h) 1,12 0,84 Qmáx (m/h) 2,07 1,56 Problema  Difícil estabilización Solución : Llenar de agua hasta la mitad el reactor

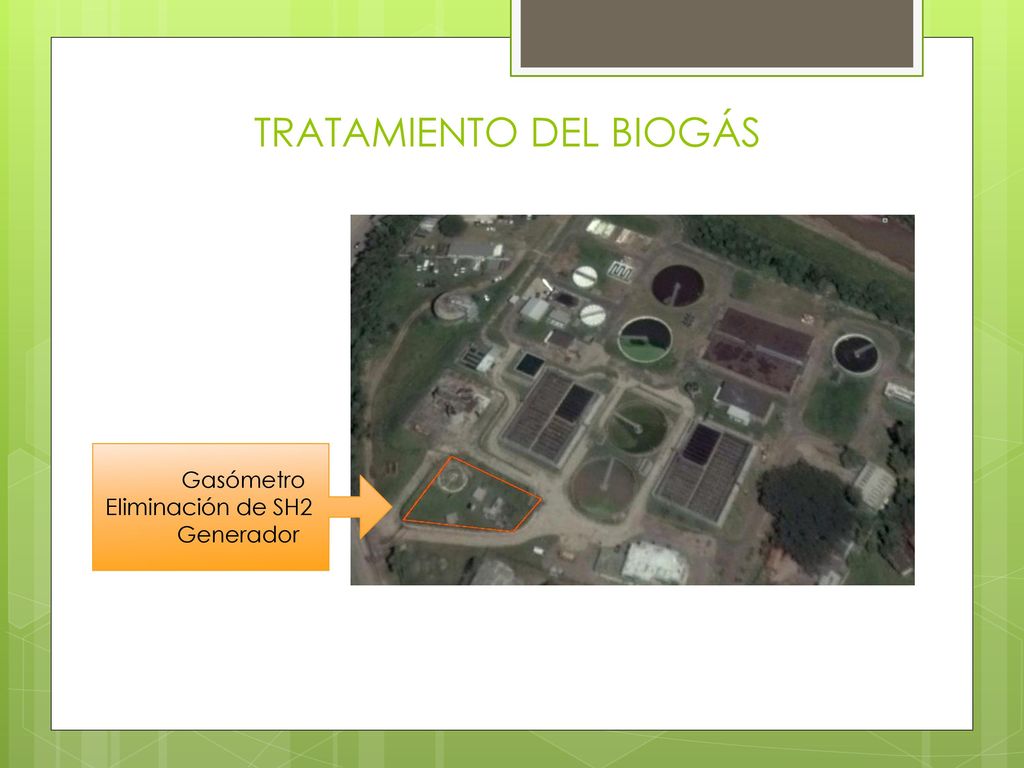

7 TRATAMIENTO DEL BIOGÁS
Gasómetro Eliminación de SH2 Generador

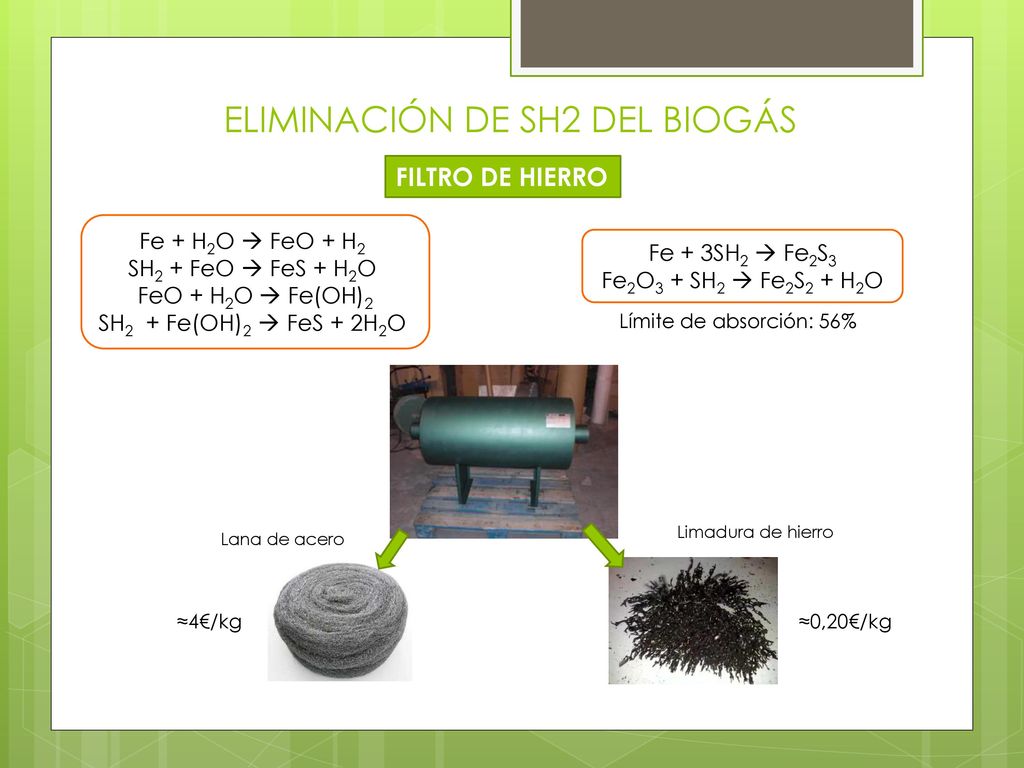

8 ELIMINACIÓN DE SH2 DEL BIOGÁS
FILTRO DE HIERRO Fe + H2O  FeO + H2 SH2 + FeO  FeS + H2O FeO + H2O  Fe(OH)2 SH2 + Fe(OH)2  FeS + 2H2O Fe + 3SH2  Fe2S3 Fe2O3 + SH2  Fe2S2 + H2O Límite de absorción: 56% Limadura de hierro Lana de acero ≈4€/kg ≈0,20€/kg

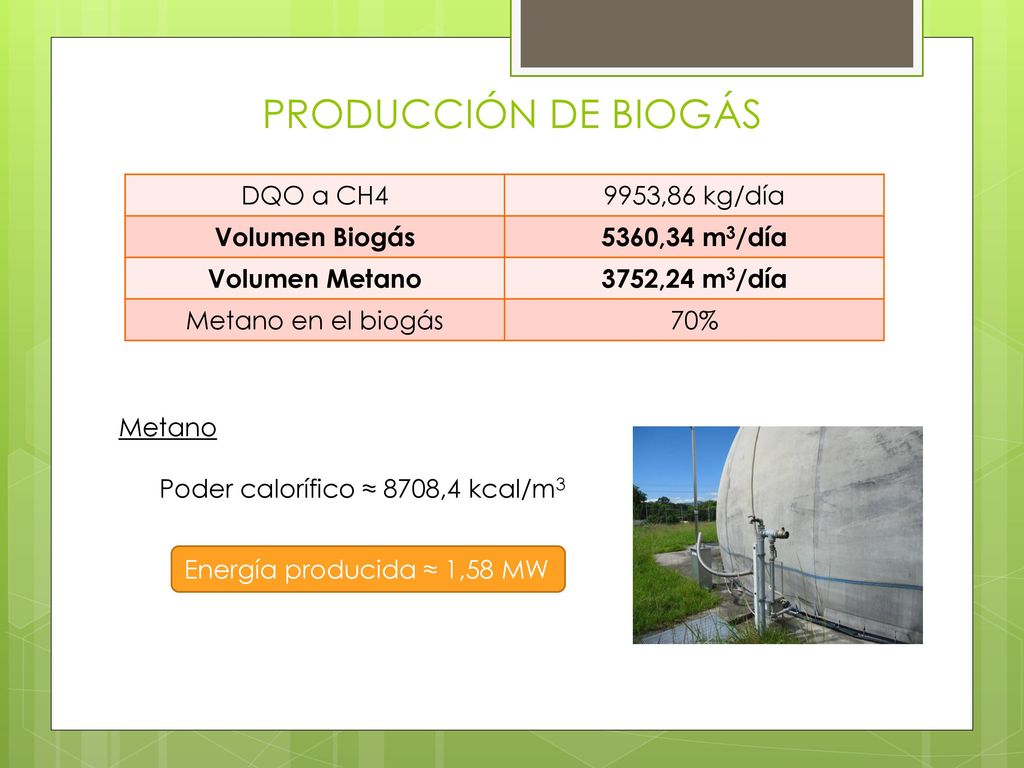

9 PRODUCCIÓN DE BIOGÁS DQO a CH4 9953,86 kg/día Volumen Biogás
5360,34 m3/día Volumen Metano 3752,24 m3/día Metano en el biogás 70% Metano Poder calorífico ≈ 8708,4 kcal/m3 Energía producida ≈ 1,58 MW

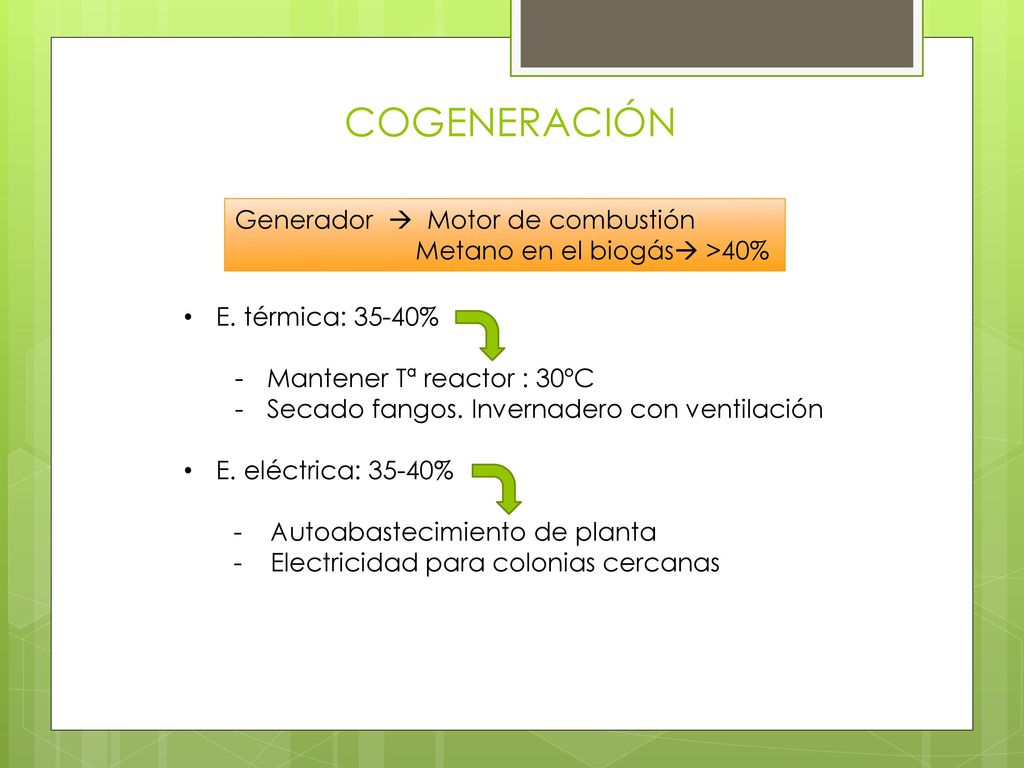

10 COGENERACIÓN Generador  Motor de combustión
Metano en el biogás >40% E. térmica: 35-40% Mantener Tª reactor : 30ºC Secado fangos. Invernadero con ventilación E. eléctrica: 35-40% - Autoabastecimiento de planta - Electricidad para colonias cercanas

11 GRACIAS POR SU ATENCIÓN
Raquel Rodríguez Caro Grupo TAR
