1 Autoconsumo

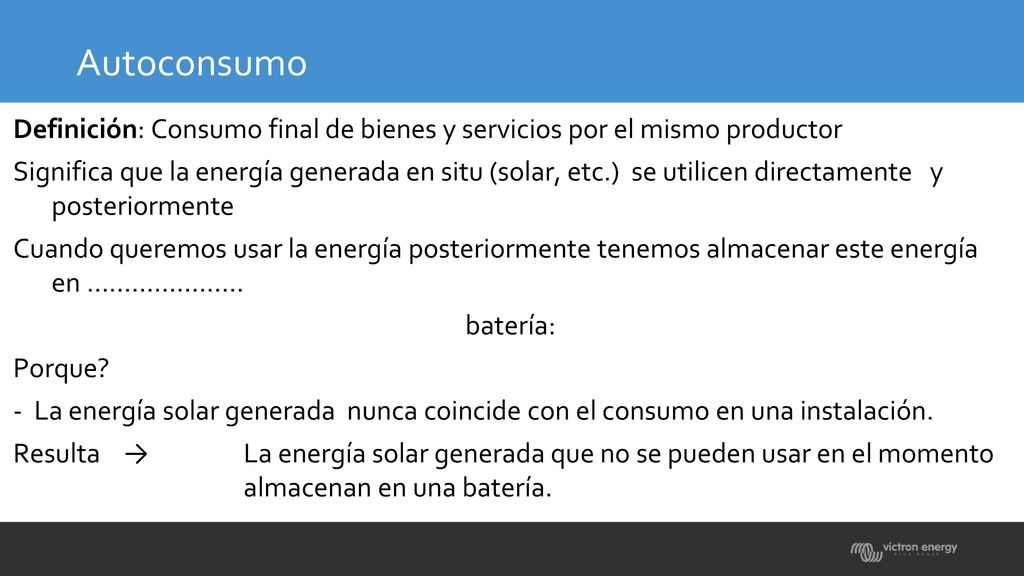

2 Autoconsumo Definición: Consumo final de bienes y servicios por el mismo productor Significa que la energía generada en situ (solar, etc.) se utilicen directamente y posteriormente Cuando queremos usar la energía posteriormente tenemos almacenar este energía en ………………… batería: Porque? - La energía solar generada nunca coincide con el consumo en una instalación. Resulta → La energía solar generada que no se pueden usar en el momento almacenan en una batería.

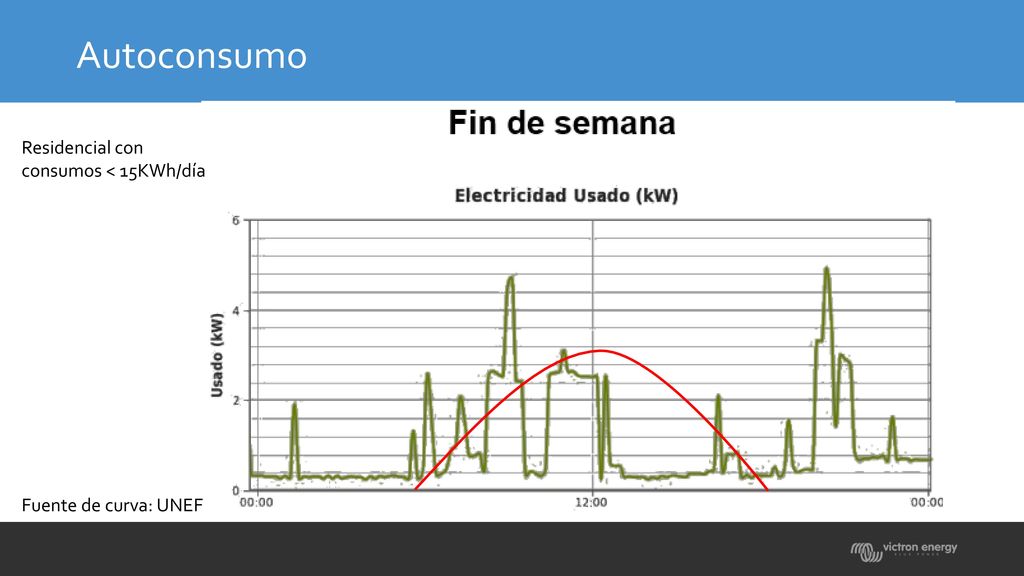

3 Autoconsumo Residencial con consumos < 15KWh/día
Fuente de curva: UNEF

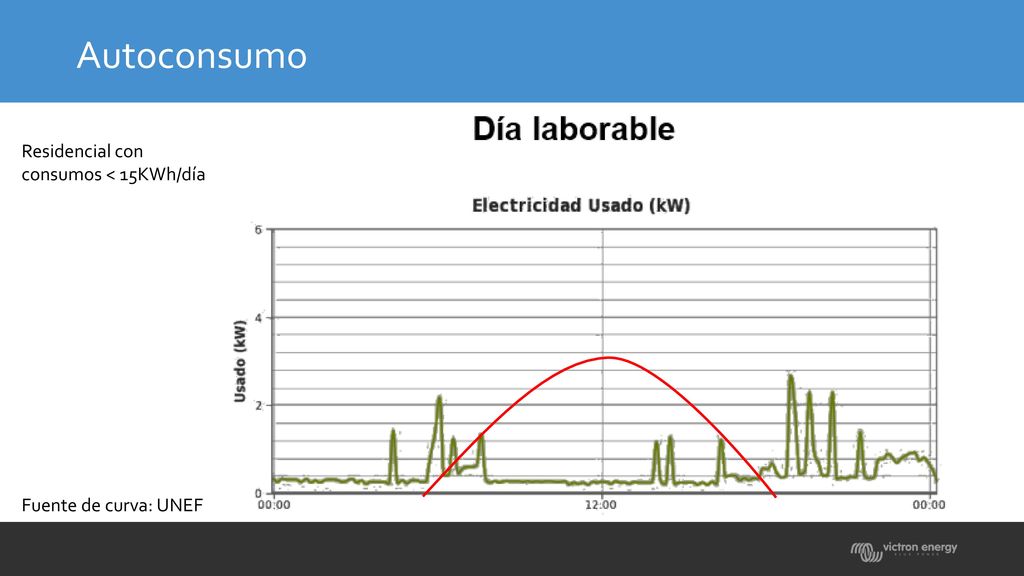

4 Autoconsumo Residencial con consumos < 15KWh/día
Fuente de curva: UNEF

5 Autoconsumo El dimensionamiento de una instalación de autoconsumo esta basados en el - consumo de los equipos de poco potencia durante un día consumo de los equipos de poco potencia durante de la noche El pico de potencia de los equipos de poco potencia.

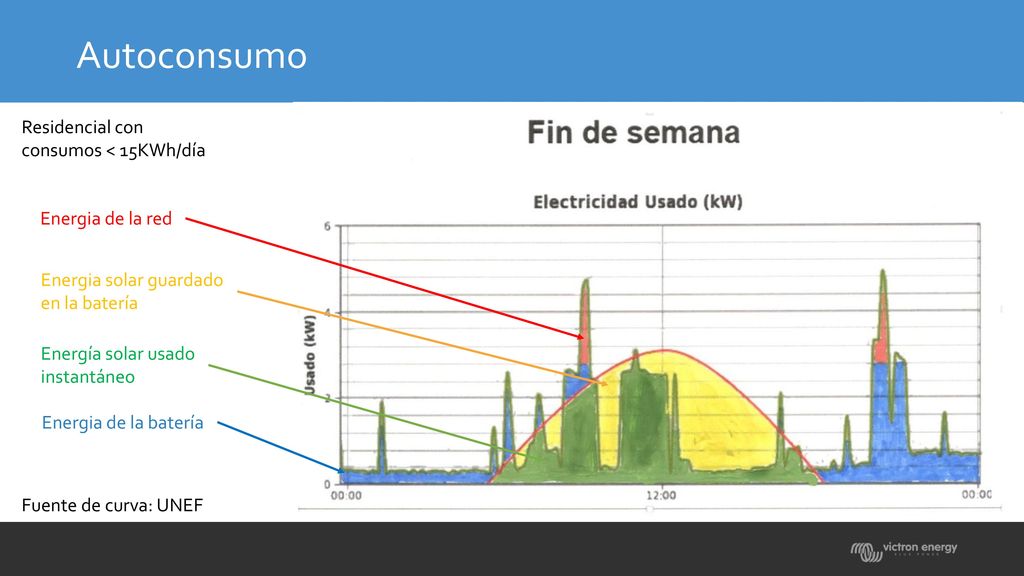

6 Autoconsumo Residencial con consumos < 15KWh/día Energia de la red
Energia solar guardado en la batería Energía solar usado instantáneo Energia de la batería Fuente de curva: UNEF

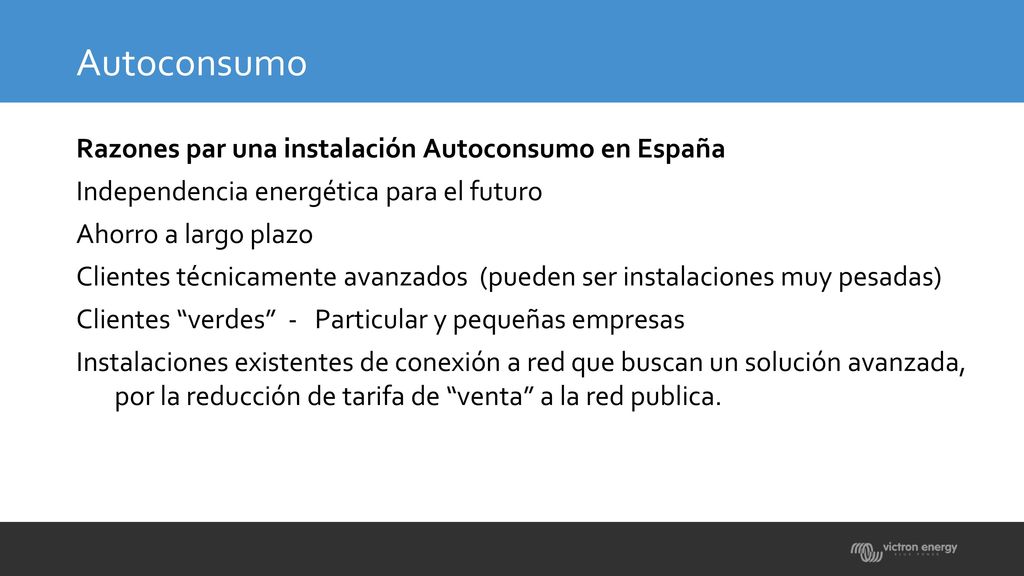

7 Autoconsumo Razones par una instalación Autoconsumo en España Independencia energética para el futuro Ahorro a largo plazo Clientes técnicamente avanzados (pueden ser instalaciones muy pesadas) Clientes “verdes” - Particular y pequeñas empresas Instalaciones existentes de conexión a red que buscan un solución avanzada, por la reducción de tarifa de “venta” a la red publica.

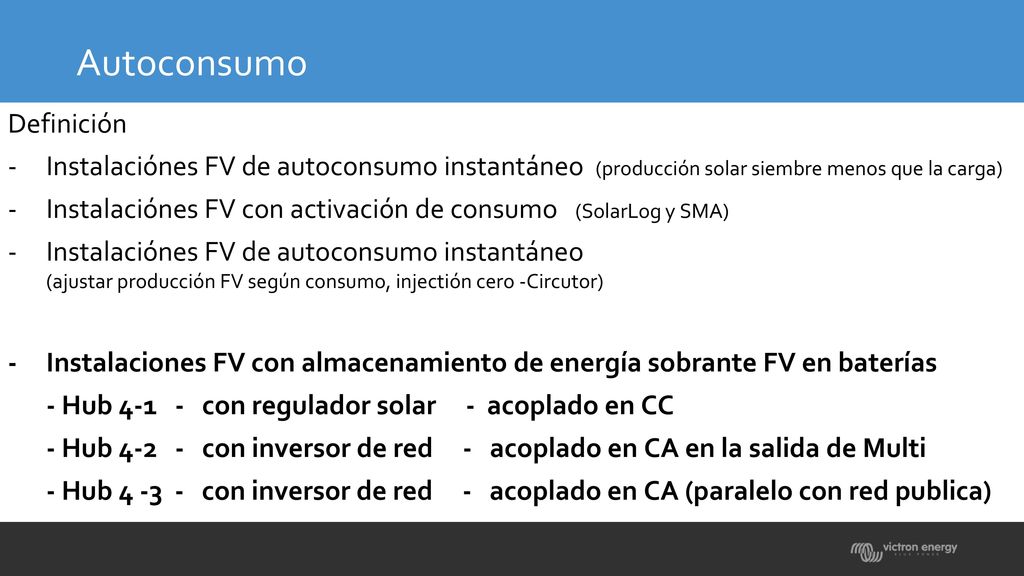

8 Autoconsumo Definición
Instalaciónes FV de autoconsumo instantáneo (producción solar siembre menos que la carga) Instalaciónes FV con activación de consumo (SolarLog y SMA) - Instalaciónes FV de autoconsumo instantáneo (ajustar producción FV según consumo, injectión cero -Circutor) - Instalaciones FV con almacenamiento de energía sobrante FV en baterías - Hub con regulador solar acoplado en CC - Hub con inversor de red acoplado en CA en la salida de Multi - Hub con inversor de red acoplado en CA (paralelo con red publica) Instalaciónes FV de autoconsumo instantaneo - tipico instalacion con microprocesadores, ejemplo: enersys (la produccion de FV es siembre debajo de consumo; la instalacion este muy limitado y el ahorro tambien) Instalaciónes FV con activación de consumo - Solar-Log –Eco Smart Heater, SMA Instalaciónes FV con limitaciones de potencia activa – la producción FV esta siembre baja de la curva de consumo

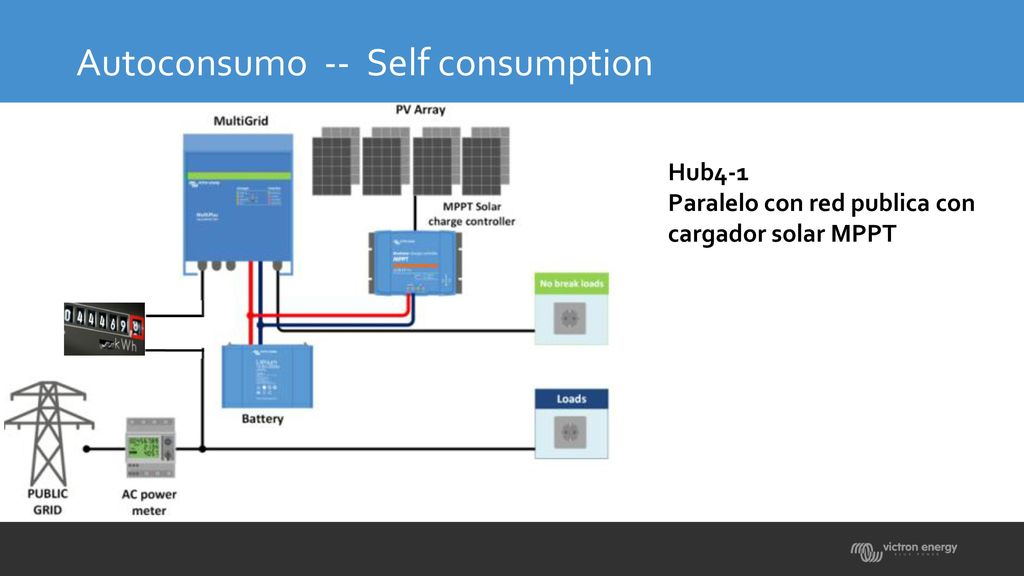

9 Autoconsumo -- Self consumption
Hub4-1 Paralelo con red publica con cargador solar MPPT

10 Autoconsumo -- Self consumption
Hub4-2 Paralelo con red publica con Inversor de red (Fronius)

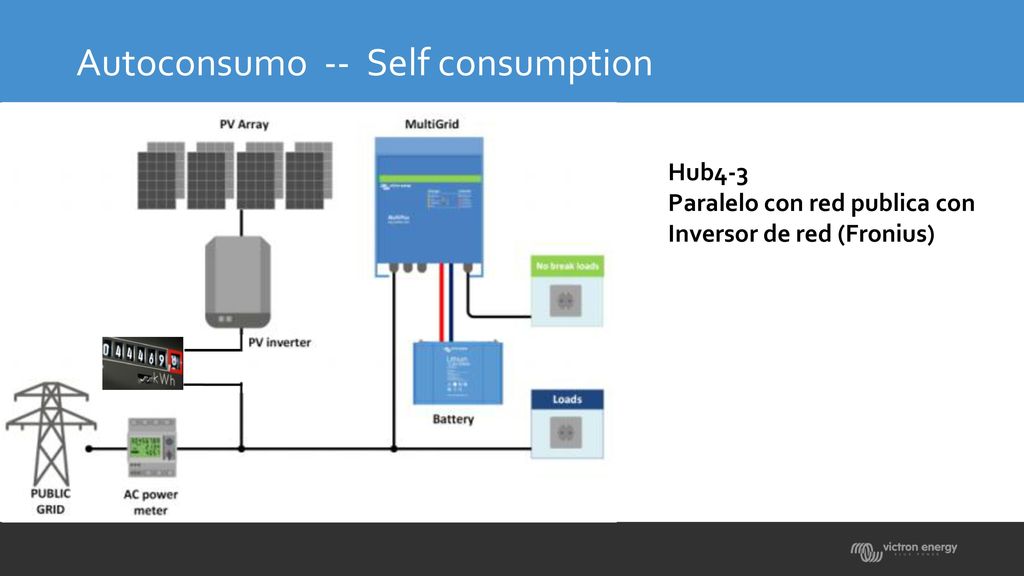

11 Autoconsumo -- Self consumption
Hub4-3 Paralelo con red publica con Inversor de red (Fronius)

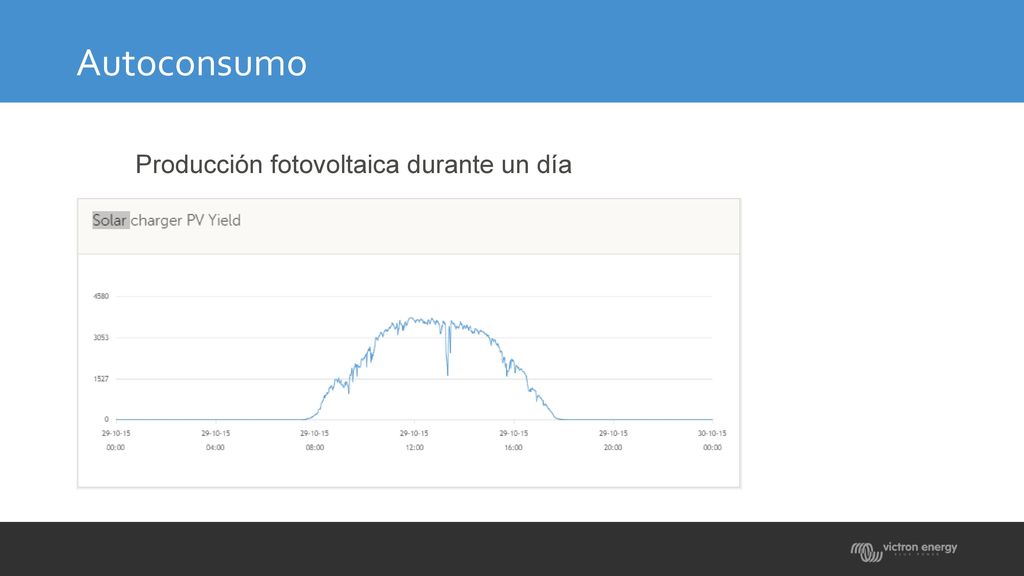

12 Autoconsumo Producción fotovoltaica durante un día

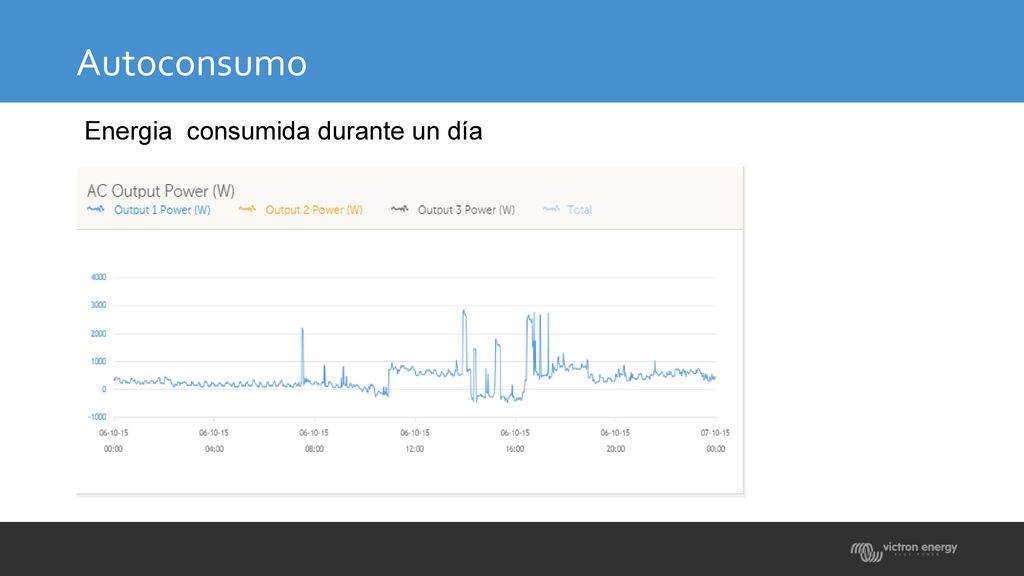

13 Autoconsumo Energia consumida durante un día

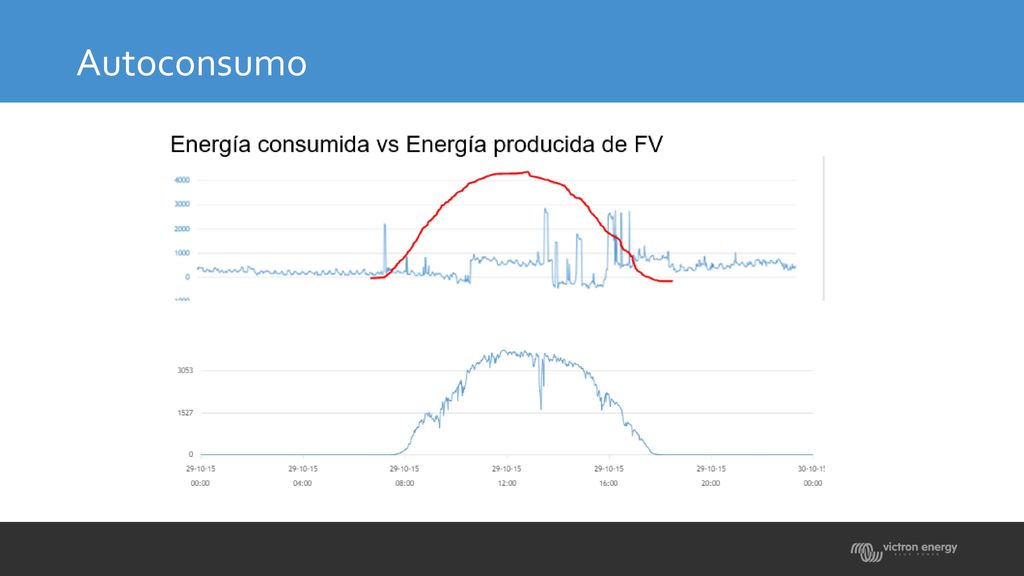

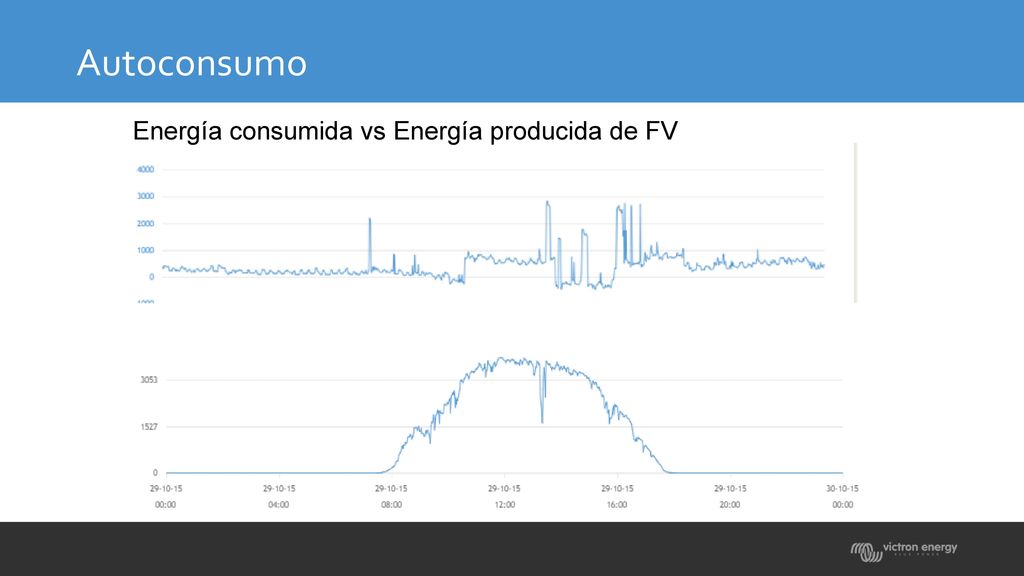

14 Autoconsumo Energía consumida vs Energía producida de FV

15 Autoconsumo

16 Autoconsumo -- Self consumption

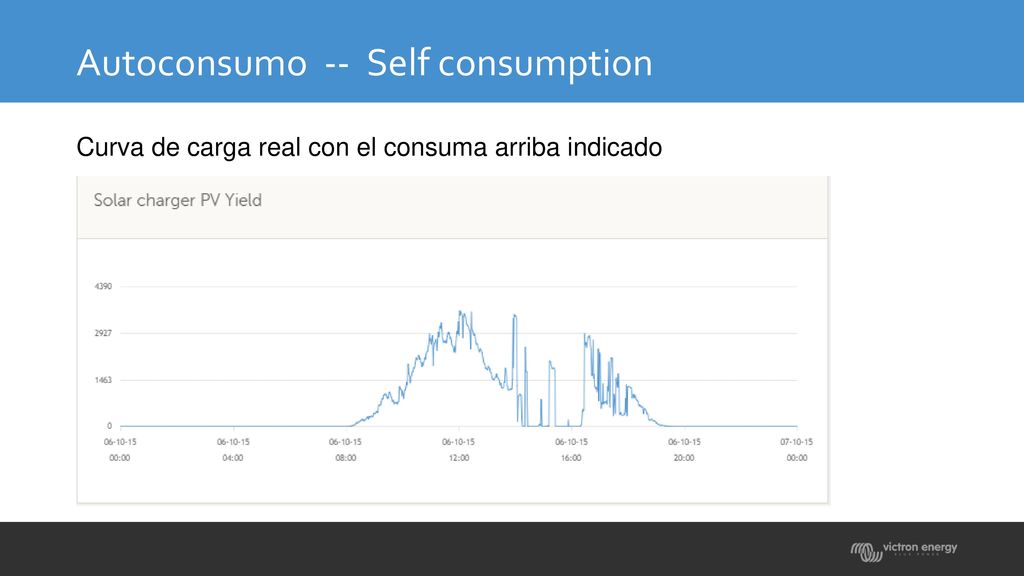

Curva de carga real con el consuma arriba indicado

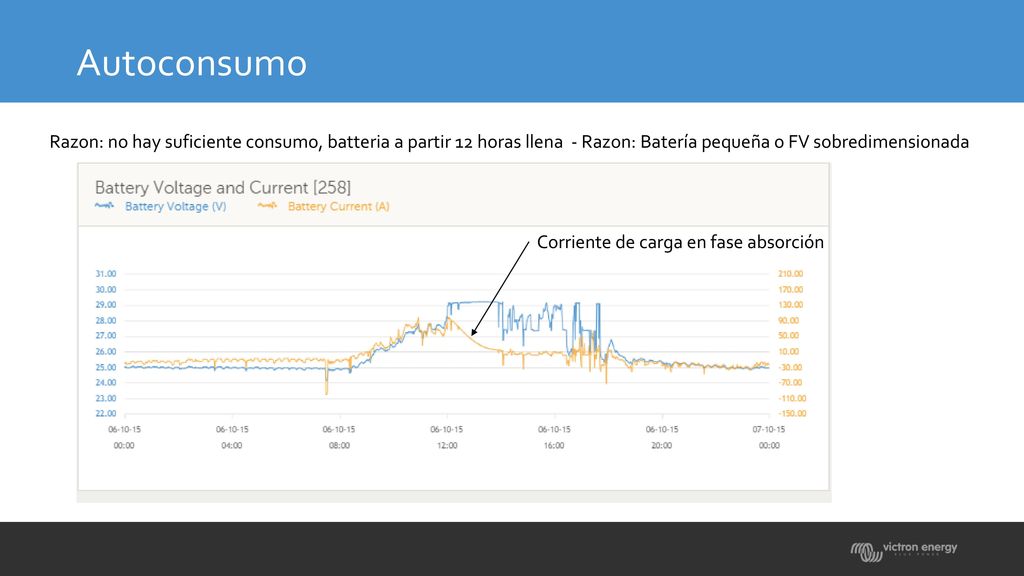

17 Autoconsumo Razon: no hay suficiente consumo, batteria a partir 12 horas llena - Razon: Batería pequeña o FV sobredimensionada Corriente de carga en fase absorción

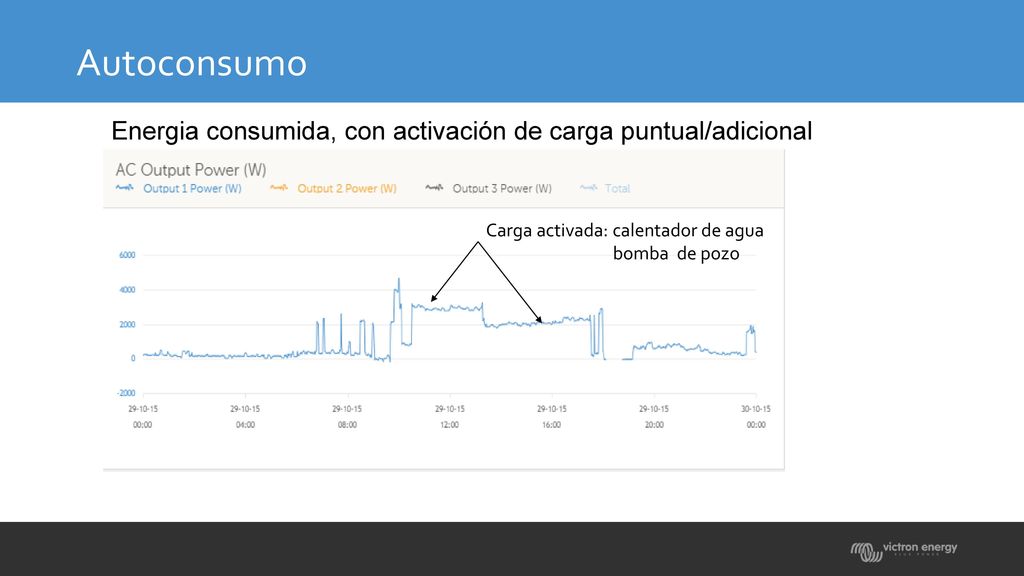

18 Autoconsumo Energia consumida, con activación de carga puntual/adicional Carga activada: calentador de agua bomba de pozo

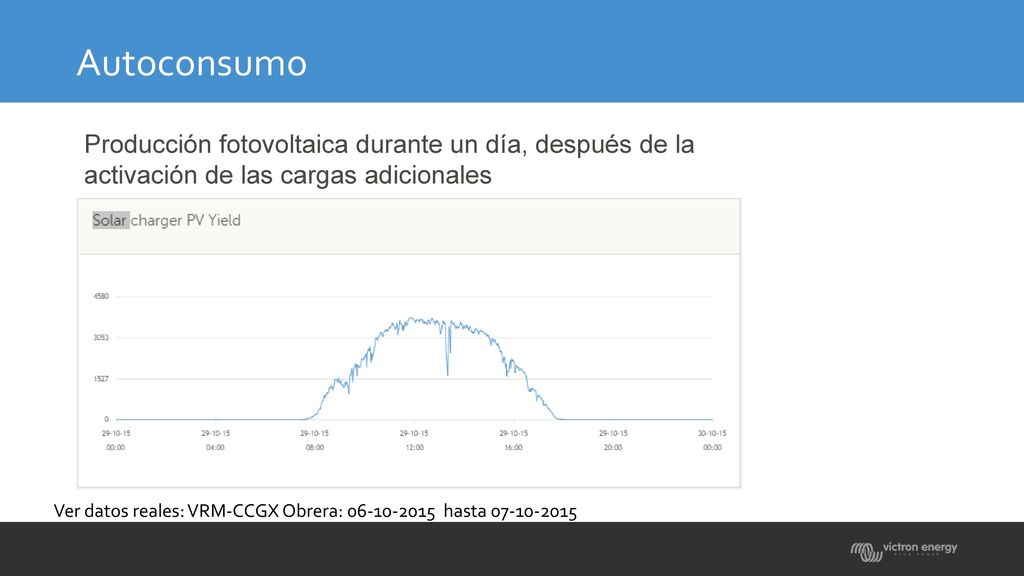

19 Autoconsumo Producción fotovoltaica durante un día, después de la
activación de las cargas adicionales Ver datos reales: VRM-CCGX Obrera: hasta

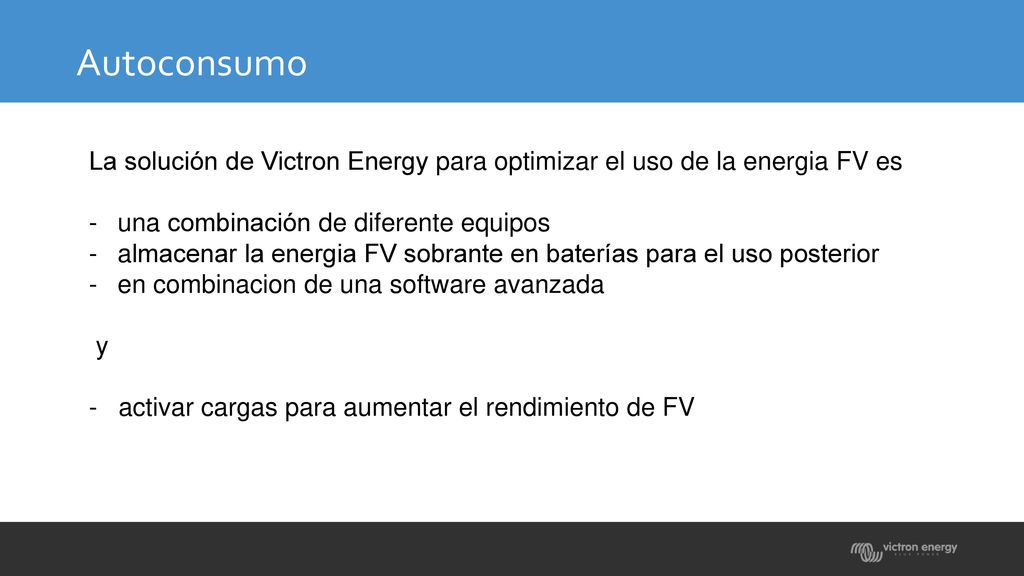

20 Autoconsumo La solución de Victron Energy para optimizar el uso de la energia FV es una combinación de diferente equipos almacenar la energia FV sobrante en baterías para el uso posterior en combinacion de una software avanzada y - activar cargas para aumentar el rendimiento de FV
