CHIPSET El "chipset" es el conjunto (set) de chips que se encargan de controlar determinadas funciones del ordenador, como la forma en que interacciona.

Presentación del tema: "CHIPSET El "chipset" es el conjunto (set) de chips que se encargan de controlar determinadas funciones del ordenador, como la forma en que interacciona."— Transcripción de la presentación:

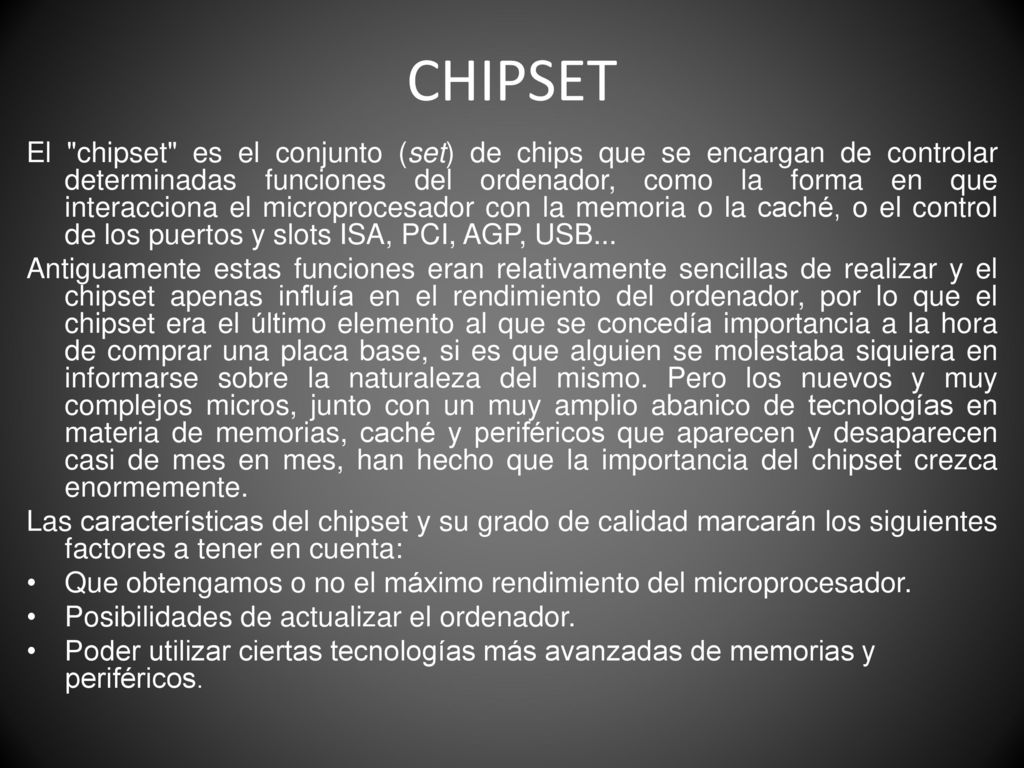

1 CHIPSET El "chipset" es el conjunto (set) de chips que se encargan de controlar determinadas funciones del ordenador, como la forma en que interacciona el microprocesador con la memoria o la caché, o el control de los puertos y slots ISA, PCI, AGP, USB... Antiguamente estas funciones eran relativamente sencillas de realizar y el chipset apenas influía en el rendimiento del ordenador, por lo que el chipset era el último elemento al que se concedía importancia a la hora de comprar una placa base, si es que alguien se molestaba siquiera en informarse sobre la naturaleza del mismo. Pero los nuevos y muy complejos micros, junto con un muy amplio abanico de tecnologías en materia de memorias, caché y periféricos que aparecen y desaparecen casi de mes en mes, han hecho que la importancia del chipset crezca enormemente. Las características del chipset y su grado de calidad marcarán los siguientes factores a tener en cuenta: Que obtengamos o no el máximo rendimiento del microprocesador. Posibilidades de actualizar el ordenador. Poder utilizar ciertas tecnologías más avanzadas de memorias y periféricos.

2 Características del chipset Intel® X38 Express
Acceso a memoria rápida Intel® Arquitectura actualizada del concentrador controlador de memoria (MCH) que mejora el desempeño del sistema gracias a que optimiza el uso del ancho de banda disponible de memoria y reduce la latencia de los accesos a la memoria. Compatibilidad con la memoria DDR3 de canal doble Proporciona hasta 21,2 GB/s de ancho de banda (DDR2 doble de 1333 MHz y 10,6 GB/s) y 8 GB de memoria direccionable, para una mayor velocidad de respuesta del sistema y la compatibilidad con la informática de 64 bits. Compatibilidad con la memoria DDR2 de canal doble Proporciona hasta 12,8 GB/s de ancho de banda (DDR2 doble de 800 MHz y 6,4 GB/s) y 8 GB de memoria direccionable, para una mayor velocidad de respuesta del sistema y la compatibilidad con la informática de 64 bits. Interfaz PCI Express * 2.0 La interfaz PCI Express 2.0 ofrece un ancho de banda de hasta 16GB/s por puerto, el doble del que proporciona PCIe* 1.0. Brinda un desempeño de vanguardia con una configuración X16 doble para el procesamiento de gráficos.

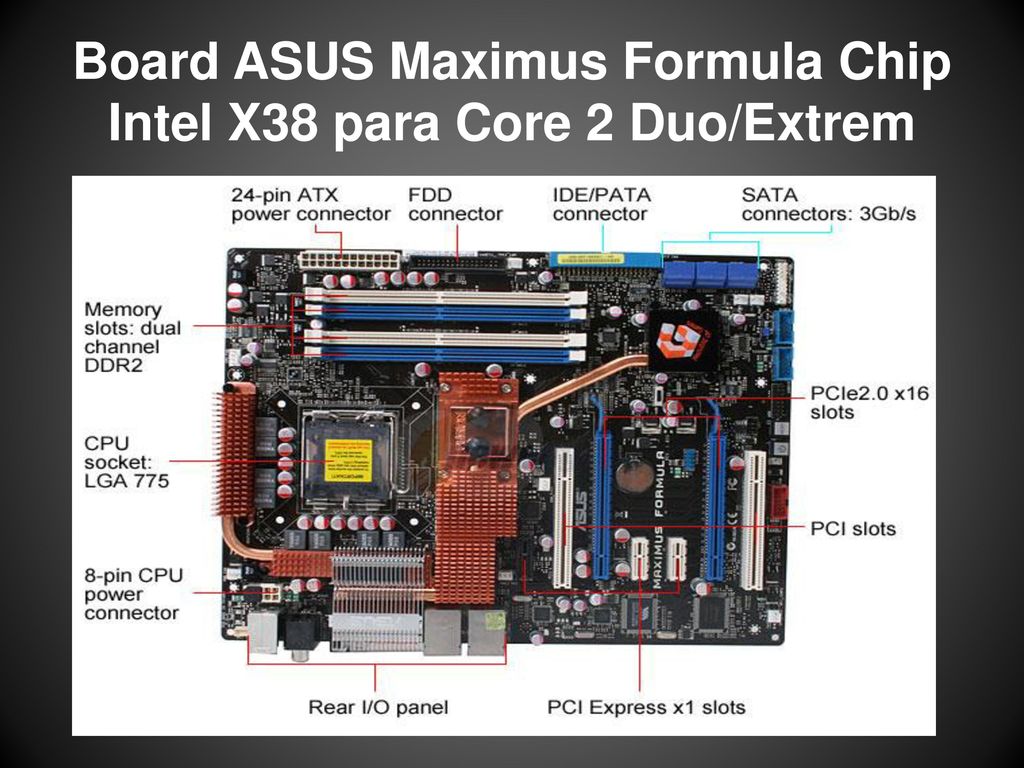

3 Board ASUS Maximus Formula Chip Intel X38 para Core 2 Duo/Extrem

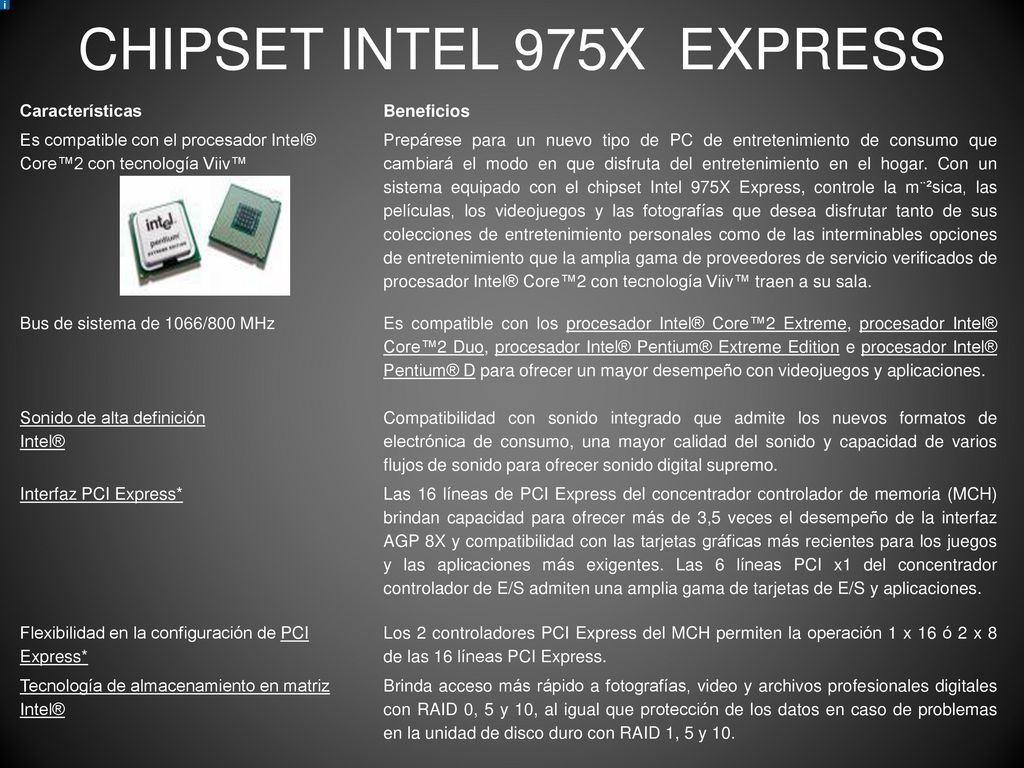

4 CHIPSET INTEL 975X EXPRESS
Características Beneficios Es compatible con el procesador Intel® Core™2 con tecnología Viiv™ Prepárese para un nuevo tipo de PC de entretenimiento de consumo que cambiará el modo en que disfruta del entretenimiento en el hogar. Con un sistema equipado con el chipset Intel 975X Express, controle la m¨²sica, las películas, los videojuegos y las fotografías que desea disfrutar tanto de sus colecciones de entretenimiento personales como de las interminables opciones de entretenimiento que la amplia gama de proveedores de servicio verificados de procesador Intel® Core™2 con tecnología Viiv™ traen a su sala. Bus de sistema de 1066/800 MHz Es compatible con los procesador Intel® Core™2 Extreme, procesador Intel® Core™2 Duo, procesador Intel® Pentium® Extreme Edition e procesador Intel® Pentium® D para ofrecer un mayor desempeño con videojuegos y aplicaciones. Sonido de alta definición Intel® Compatibilidad con sonido integrado que admite los nuevos formatos de electrónica de consumo, una mayor calidad del sonido y capacidad de varios flujos de sonido para ofrecer sonido digital supremo. Interfaz PCI Express* Las 16 líneas de PCI Express del concentrador controlador de memoria (MCH) brindan capacidad para ofrecer más de 3,5 veces el desempeño de la interfaz AGP 8X y compatibilidad con las tarjetas gráficas más recientes para los juegos y las aplicaciones más exigentes. Las 6 líneas PCI x1 del concentrador controlador de E/S admiten una amplia gama de tarjetas de E/S y aplicaciones. Flexibilidad en la configuración de PCI Express* Los 2 controladores PCI Express del MCH permiten la operación 1 x 16 ó 2 x 8 de las 16 líneas PCI Express. Tecnología de almacenamiento en matriz Intel® Brinda acceso más rápido a fotografías, video y archivos profesionales digitales con RAID 0, 5 y 10, al igual que protección de los datos en caso de problemas en la unidad de disco duro con RAID 1, 5 y 10.

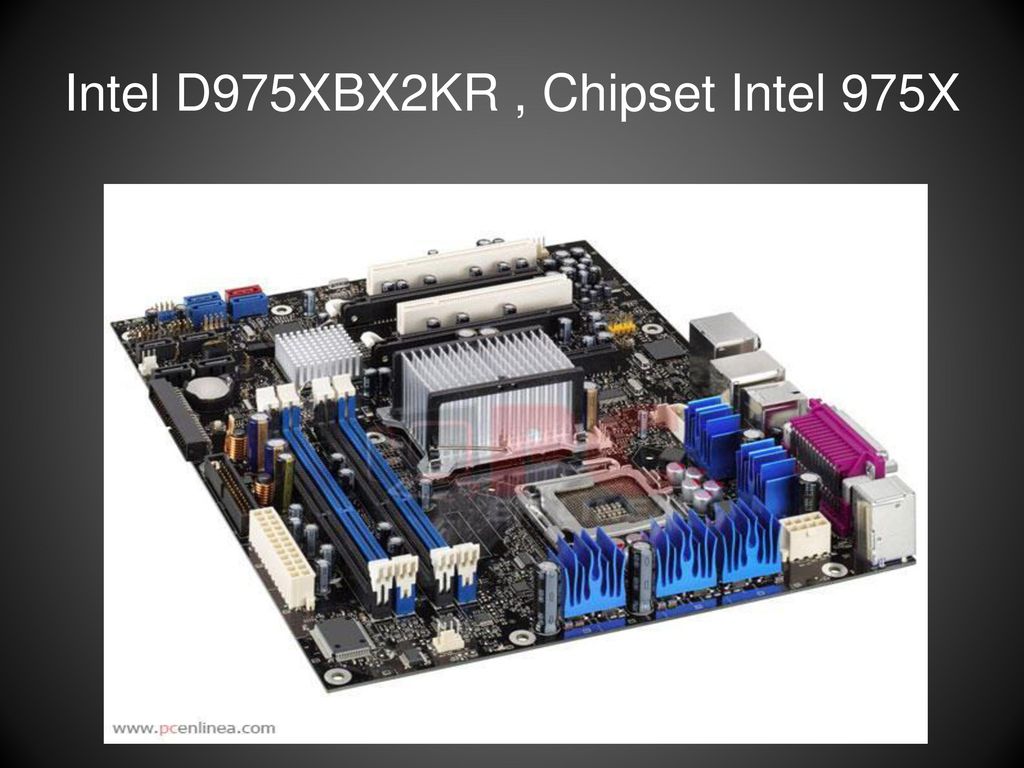

5 Intel D975XBX2KR , Chipset Intel 975X

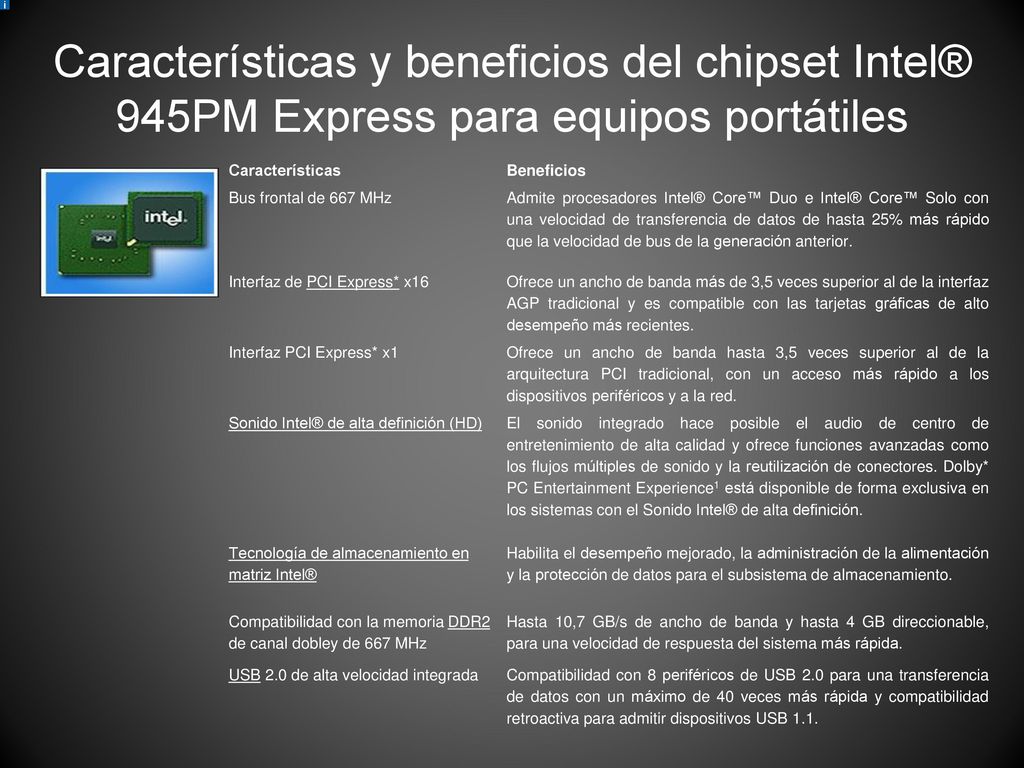

6 Características y beneficios del chipset Intel® 945PM Express para equipos portátiles
Bus frontal de 667 MHz Admite procesadores Intel® Core™ Duo e Intel® Core™ Solo con una velocidad de transferencia de datos de hasta 25% más rápido que la velocidad de bus de la generación anterior. Interfaz de PCI Express* x16 Ofrece un ancho de banda más de 3,5 veces superior al de la interfaz AGP tradicional y es compatible con las tarjetas gráficas de alto desempeño más recientes. Interfaz PCI Express* x1 Ofrece un ancho de banda hasta 3,5 veces superior al de la arquitectura PCI tradicional, con un acceso más rápido a los dispositivos periféricos y a la red. Sonido Intel® de alta definición (HD) El sonido integrado hace posible el audio de centro de entretenimiento de alta calidad y ofrece funciones avanzadas como los flujos múltiples de sonido y la reutilización de conectores. Dolby* PC Entertainment Experience1 está disponible de forma exclusiva en los sistemas con el Sonido Intel® de alta definición. Tecnología de almacenamiento en matriz Intel® Habilita el desempeño mejorado, la administración de la alimentación y la protección de datos para el subsistema de almacenamiento. Compatibilidad con la memoria DDR2 de canal dobley de 667 MHz Hasta 10,7 GB/s de ancho de banda y hasta 4 GB direccionable, para una velocidad de respuesta del sistema más rápida. USB 2.0 de alta velocidad integrada Compatibilidad con 8 periféricos de USB 2.0 para una transferencia de datos con un máximo de 40 veces más rápida y compatibilidad retroactiva para admitir dispositivos USB 1.1.

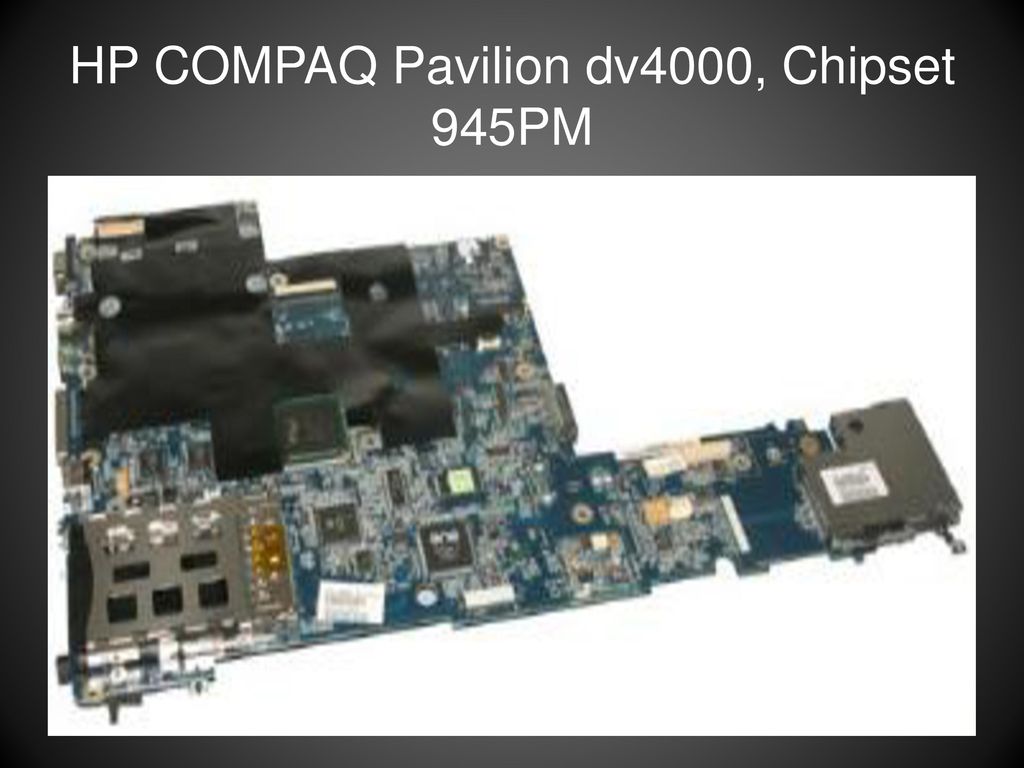

7 HP COMPAQ Pavilion dv4000, Chipset 945PM

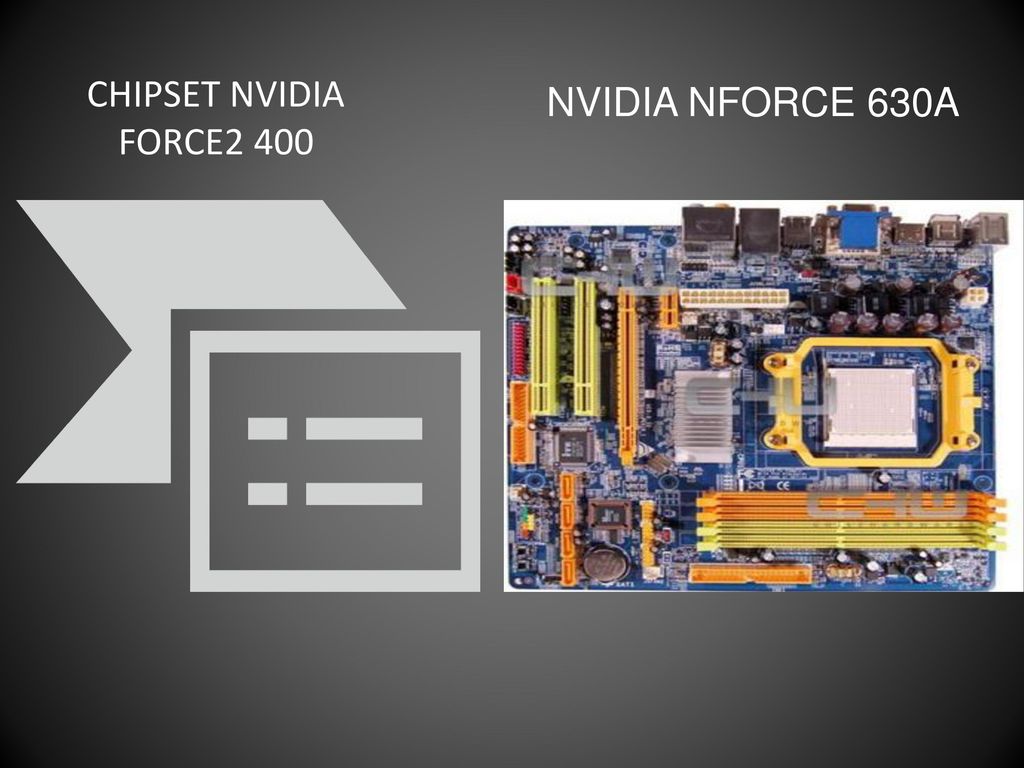

8 CHIPSET NVIDIA FORCE2 400 NVIDIA NFORCE 630A

9 EMPRESAS Y SUS DISEÑOS (MOTHERS BOARDS)

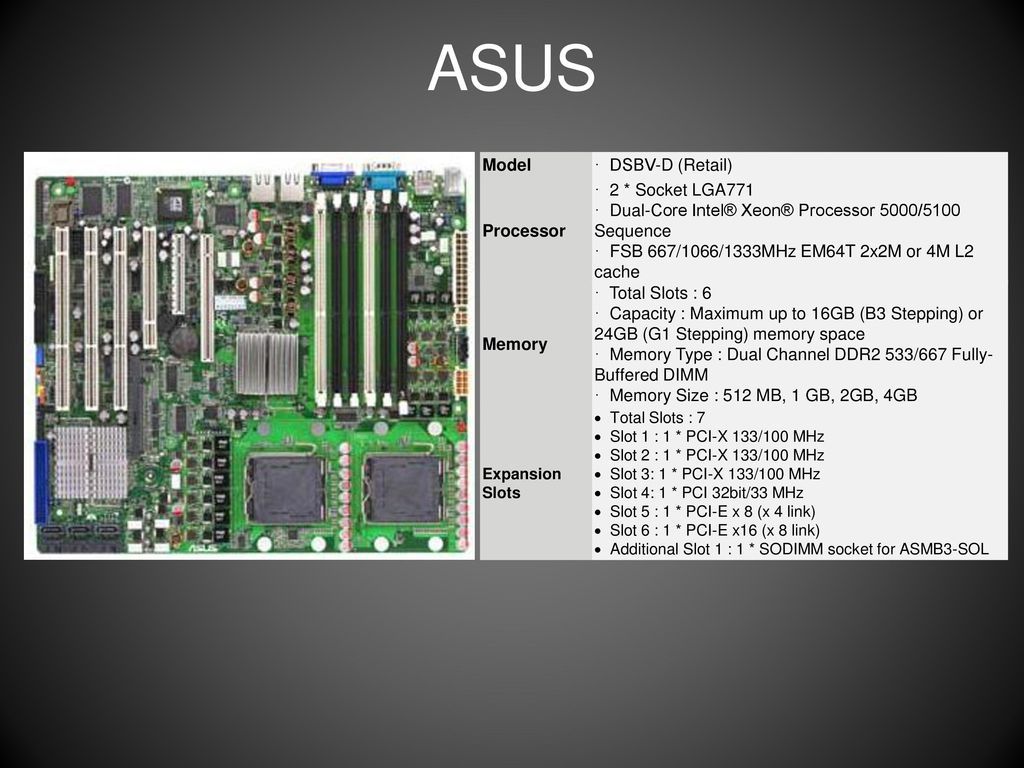

10 ASUS Model · DSBV-D (Retail) Processor · 2 * Socket LGA771
· Dual-Core Intel® Xeon® Processor 5000/5100 Sequence · FSB 667/1066/1333MHz EM64T 2x2M or 4M L2 cache Memory · Total Slots : 6 · Capacity : Maximum up to 16GB (B3 Stepping) or 24GB (G1 Stepping) memory space · Memory Type : Dual Channel DDR2 533/667 Fully-Buffered DIMM · Memory Size : 512 MB, 1 GB, 2GB, 4GB Expansion Slots · Total Slots : 7 · Slot 1 : 1 * PCI-X 133/100 MHz · Slot 2 : 1 * PCI-X 133/100 MHz · Slot 3: 1 * PCI-X 133/100 MHz · Slot 4: 1 * PCI 32bit/33 MHz · Slot 5 : 1 * PCI-E x 8 (x 4 link) · Slot 6 : 1 * PCI-E x16 (x 8 link) · Additional Slot 1 : 1 * SODIMM socket for ASMB3-SOL

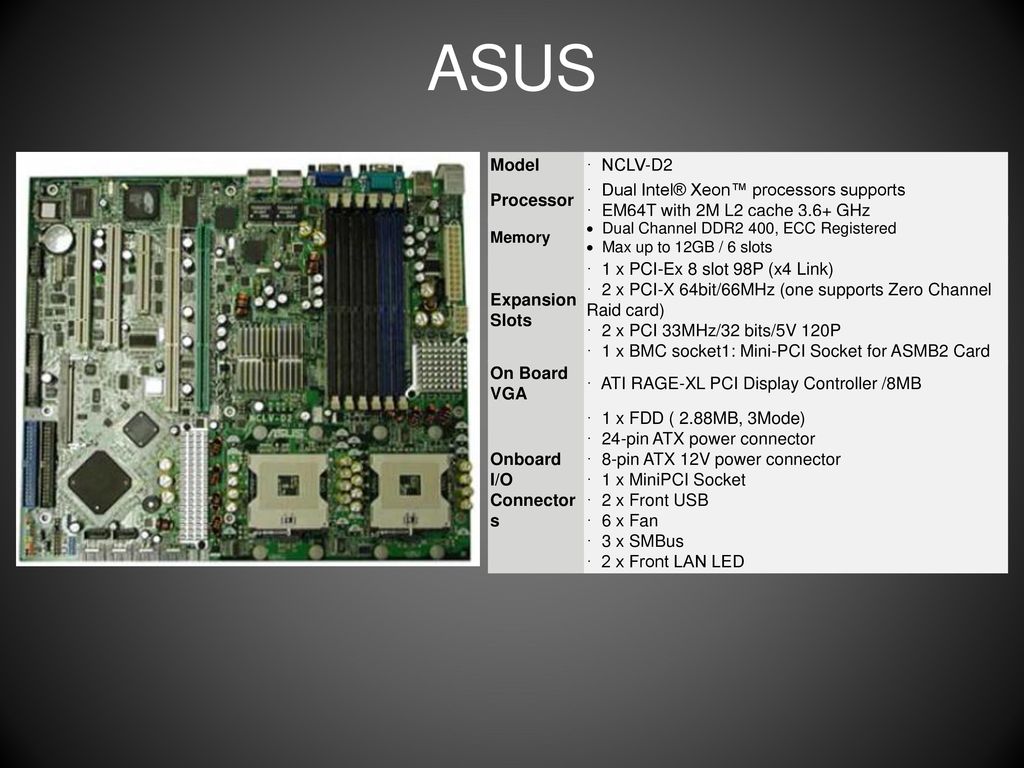

11 ASUS Model · NCLV-D2 Processor · Dual Intel® Xeon™ processors supports
· EM64T with 2M L2 cache 3.6+ GHz Memory · Dual Channel DDR2 400, ECC Registered · Max up to 12GB / 6 slots Expansion Slots · 1 x PCI-Ex 8 slot 98P (x4 Link) · 2 x PCI-X 64bit/66MHz (one supports Zero Channel Raid card) · 2 x PCI 33MHz/32 bits/5V 120P · 1 x BMC socket1: Mini-PCI Socket for ASMB2 Card On Board VGA · ATI RAGE-XL PCI Display Controller /8MB Onboard I/O Connectors · 1 x FDD ( 2.88MB, 3Mode) · 24-pin ATX power connector · 8-pin ATX 12V power connector · 1 x MiniPCI Socket · 2 x Front USB · 6 x Fan · 3 x SMBus · 2 x Front LAN LED

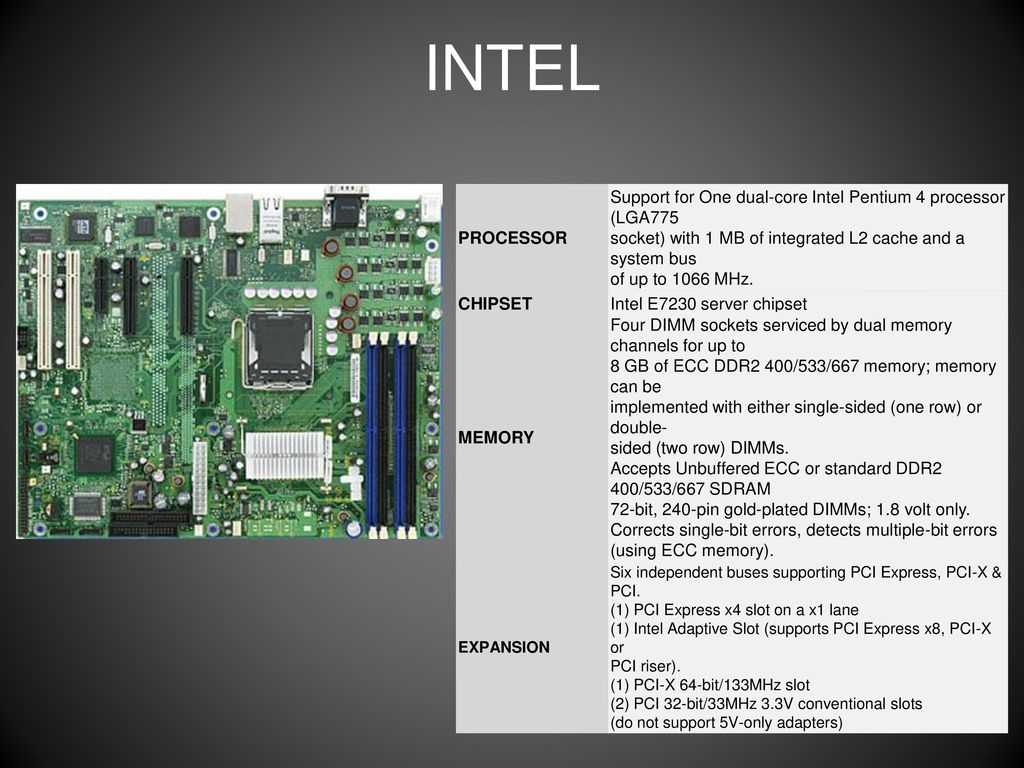

12 INTEL PROCESSOR Support for One dual-core Intel Pentium 4 processor (LGA775 socket) with 1 MB of integrated L2 cache and a system bus of up to 1066 MHz. CHIPSET Intel E7230 server chipset MEMORY Four DIMM sockets serviced by dual memory channels for up to 8 GB of ECC DDR2 400/533/667 memory; memory can be implemented with either single-sided (one row) or double- sided (two row) DIMMs. Accepts Unbuffered ECC or standard DDR2 400/533/667 SDRAM 72-bit, 240-pin gold-plated DIMMs; 1.8 volt only. Corrects single-bit errors, detects multiple-bit errors (using ECC memory). EXPANSION Six independent buses supporting PCI Express, PCI-X & PCI. (1) PCI Express x4 slot on a x1 lane (1) Intel Adaptive Slot (supports PCI Express x8, PCI-X or PCI riser). (1) PCI-X 64-bit/133MHz slot (2) PCI 32-bit/33MHz 3.3V conventional slots (do not support 5V-only adapters)

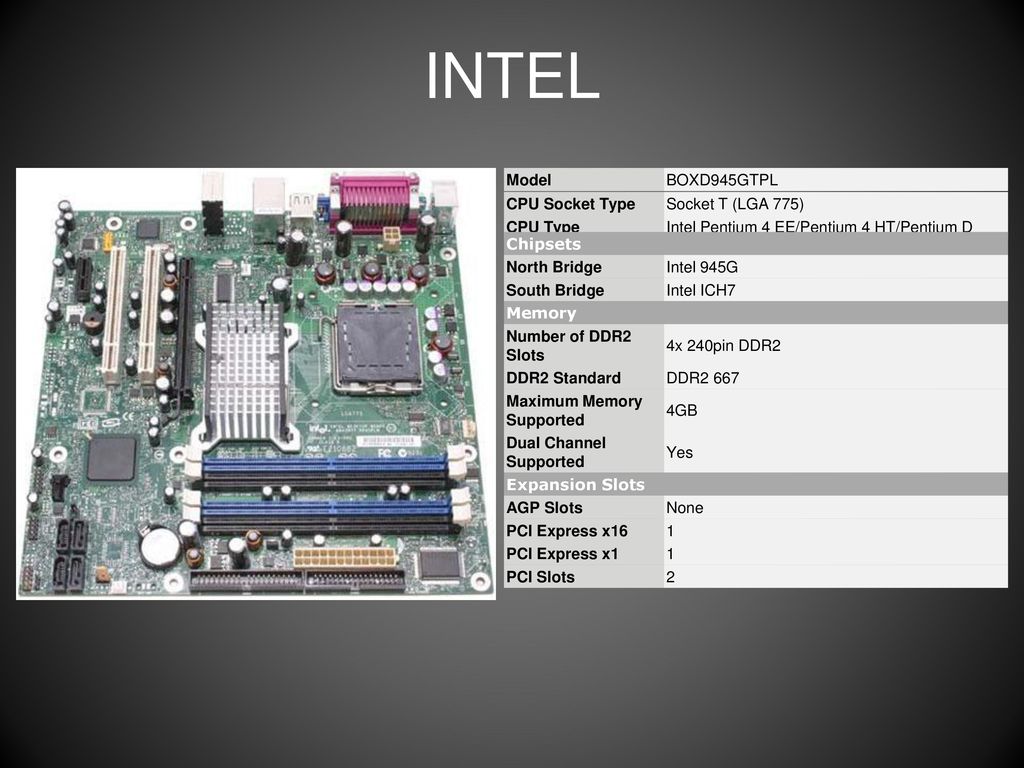

13 INTEL Model BOXD945GTPL CPU Socket Type Socket T (LGA 775) CPU Type
Intel Pentium 4 EE/Pentium 4 HT/Pentium D Chipsets North Bridge Intel 945G South Bridge Intel ICH7 Memory Number of DDR2 Slots 4x 240pin DDR2 DDR2 Standard DDR2 667 Maximum Memory Supported 4GB Dual Channel Supported Yes Expansion Slots AGP Slots None PCI Express x16 1 PCI Express x1 PCI Slots 2

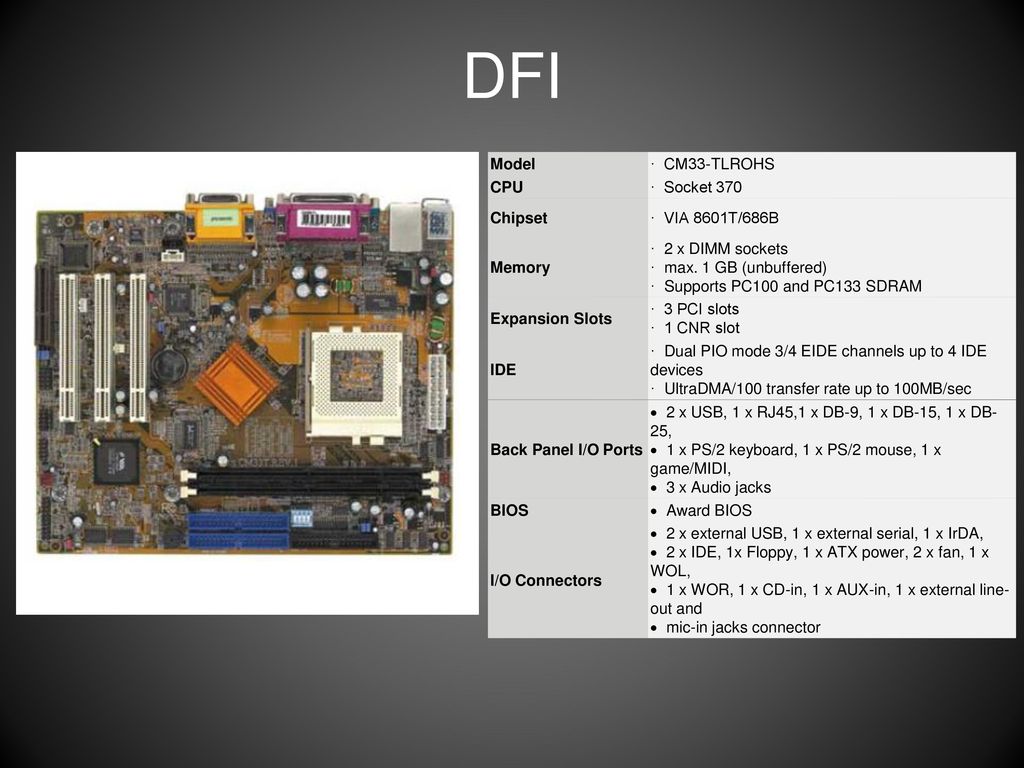

14 DFI Model · CM33-TLROHS CPU · Socket 370 Chipset · VIA 8601T/686B
Memory · 2 x DIMM sockets · max. 1 GB (unbuffered) · Supports PC100 and PC133 SDRAM Expansion Slots · 3 PCI slots · 1 CNR slot IDE · Dual PIO mode 3/4 EIDE channels up to 4 IDE devices · UltraDMA/100 transfer rate up to 100MB/sec Back Panel I/O Ports · 2 x USB, 1 x RJ45,1 x DB-9, 1 x DB-15, 1 x DB-25, · 1 x PS/2 keyboard, 1 x PS/2 mouse, 1 x game/MIDI, · 3 x Audio jacks BIOS · Award BIOS I/O Connectors · 2 x external USB, 1 x external serial, 1 x IrDA, · 2 x IDE, 1x Floppy, 1 x ATX power, 2 x fan, 1 x WOL, · 1 x WOR, 1 x CD-in, 1 x AUX-in, 1 x external line-out and · mic-in jacks connector

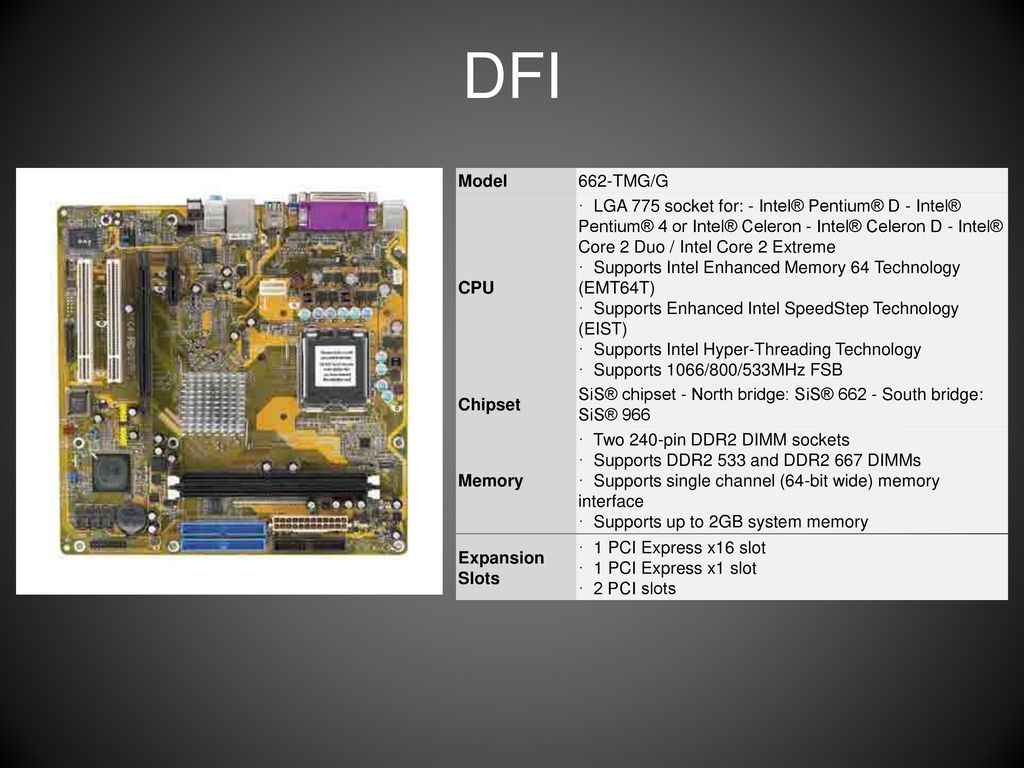

15 DFI Model 662-TMG/G CPU · LGA 775 socket for: - Intel® Pentium® D - Intel® Pentium® 4 or Intel® Celeron - Intel® Celeron D - Intel® Core 2 Duo / Intel Core 2 Extreme · Supports Intel Enhanced Memory 64 Technology (EMT64T) · Supports Enhanced Intel SpeedStep Technology (EIST) · Supports Intel Hyper-Threading Technology · Supports 1066/800/533MHz FSB Chipset SiS® chipset - North bridge: SiS® South bridge: SiS® 966 Memory · Two 240-pin DDR2 DIMM sockets · Supports DDR2 533 and DDR2 667 DIMMs · Supports single channel (64-bit wide) memory interface · Supports up to 2GB system memory Expansion Slots · 1 PCI Express x16 slot · 1 PCI Express x1 slot · 2 PCI slots

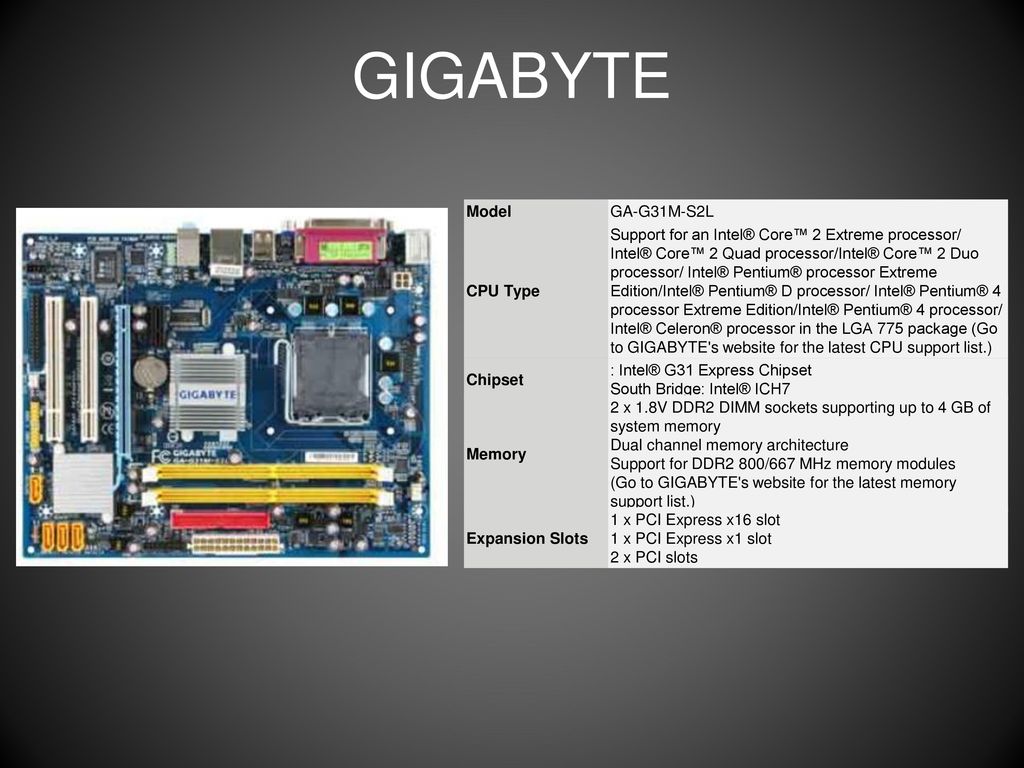

16 GIGABYTE Model GA-G31M-S2L CPU Type
Support for an Intel® Core™ 2 Extreme processor/ Intel® Core™ 2 Quad processor/Intel® Core™ 2 Duo processor/ Intel® Pentium® processor Extreme Edition/Intel® Pentium® D processor/ Intel® Pentium® 4 processor Extreme Edition/Intel® Pentium® 4 processor/ Intel® Celeron® processor in the LGA 775 package (Go to GIGABYTE's website for the latest CPU support list.) Chipset : Intel® G31 Express Chipset South Bridge: Intel® ICH7 Memory 2 x 1.8V DDR2 DIMM sockets supporting up to 4 GB of system memory Dual channel memory architecture Support for DDR2 800/667 MHz memory modules (Go to GIGABYTE's website for the latest memory support list.) Expansion Slots 1 x PCI Express x16 slot 1 x PCI Express x1 slot 2 x PCI slots

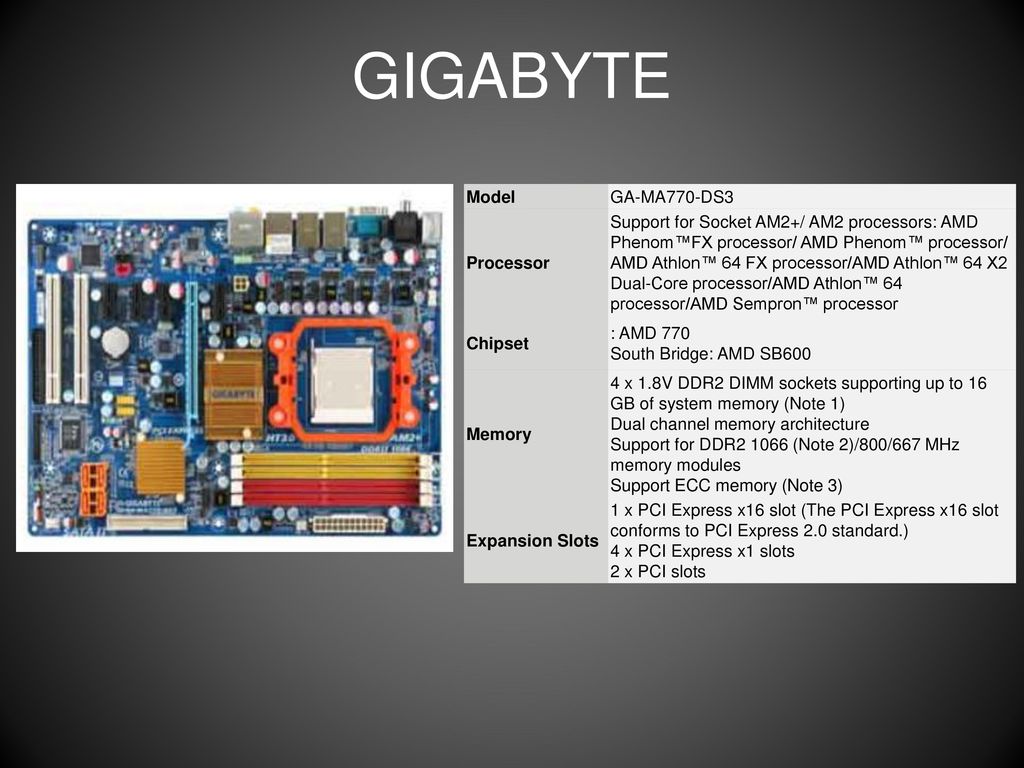

17 GIGABYTE Model GA-MA770-DS3 Processor
Support for Socket AM2+/ AM2 processors: AMD Phenom™FX processor/ AMD Phenom™ processor/ AMD Athlon™ 64 FX processor/AMD Athlon™ 64 X2 Dual-Core processor/AMD Athlon™ 64 processor/AMD Sempron™ processor Chipset : AMD 770 South Bridge: AMD SB600 Memory 4 x 1.8V DDR2 DIMM sockets supporting up to 16 GB of system memory (Note 1) Dual channel memory architecture Support for DDR (Note 2)/800/667 MHz memory modules Support ECC memory (Note 3) Expansion Slots 1 x PCI Express x16 slot (The PCI Express x16 slot conforms to PCI Express 2.0 standard.) 4 x PCI Express x1 slots 2 x PCI slots

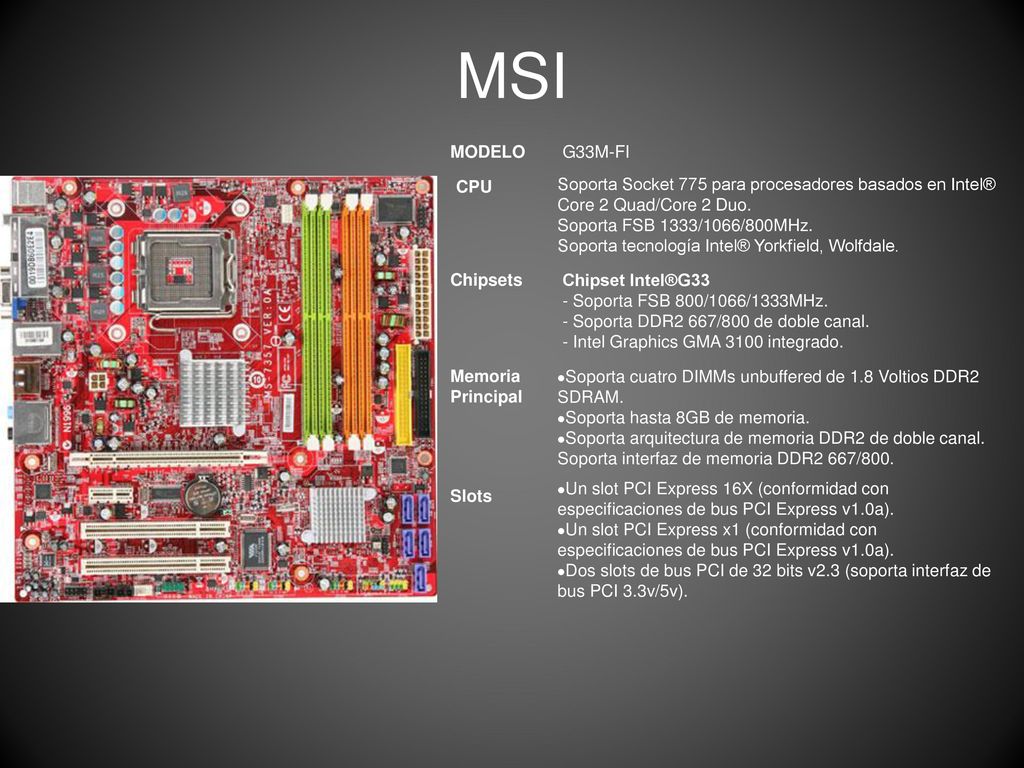

18 MSI MODELO G33M-FI Soporta Socket 775 para procesadores basados en Intel® Core 2 Quad/Core 2 Duo. Soporta FSB 1333/1066/800MHz. Soporta tecnología Intel® Yorkfield, Wolfdale. CPU Chipsets Chipset Intel®G33 - Soporta FSB 800/1066/1333MHz. - Soporta DDR2 667/800 de doble canal. - Intel Graphics GMA 3100 integrado. Memoria Principal Soporta cuatro DIMMs unbuffered de 1.8 Voltios DDR2 SDRAM. Soporta hasta 8GB de memoria. Soporta arquitectura de memoria DDR2 de doble canal. Soporta interfaz de memoria DDR2 667/800. Un slot PCI Express 16X (conformidad con especificaciones de bus PCI Express v1.0a). Un slot PCI Express x1 (conformidad con especificaciones de bus PCI Express v1.0a). Dos slots de bus PCI de 32 bits v2.3 (soporta interfaz de bus PCI 3.3v/5v). Slots

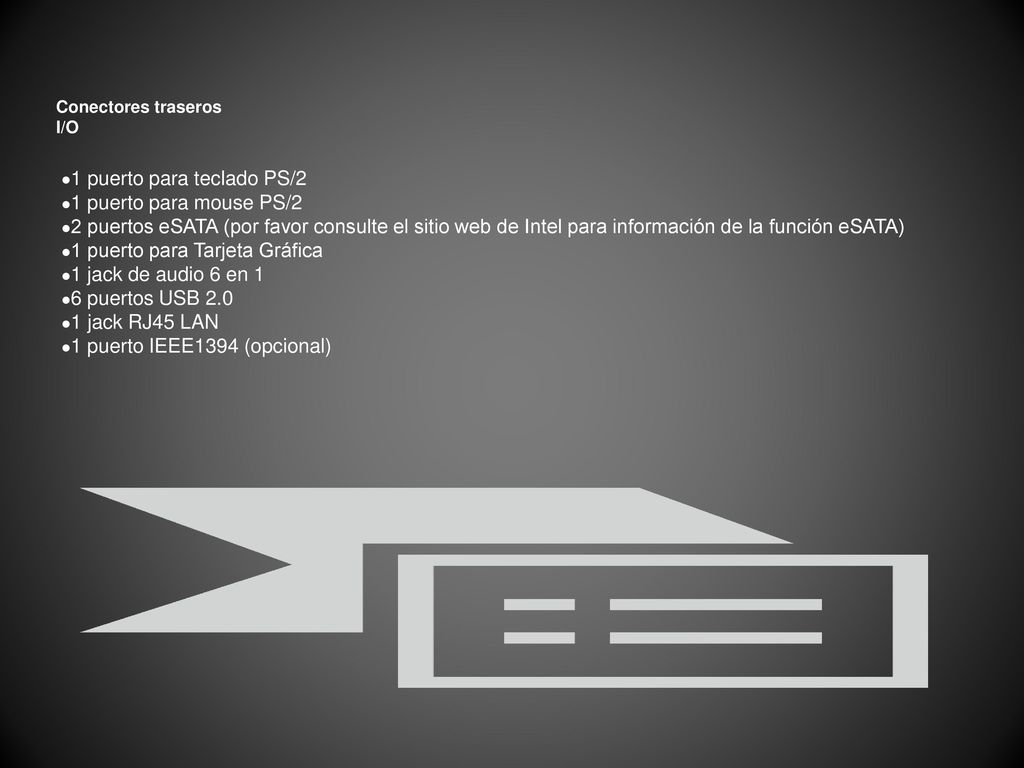

19 1 puerto para teclado PS/2 1 puerto para mouse PS/2
Conectores traseros I/O 1 puerto para teclado PS/2 1 puerto para mouse PS/2 2 puertos eSATA (por favor consulte el sitio web de Intel para información de la función eSATA) 1 puerto para Tarjeta Gráfica 1 jack de audio 6 en 1 6 puertos USB 2.0 1 jack RJ45 LAN 1 puerto IEEE1394 (opcional)

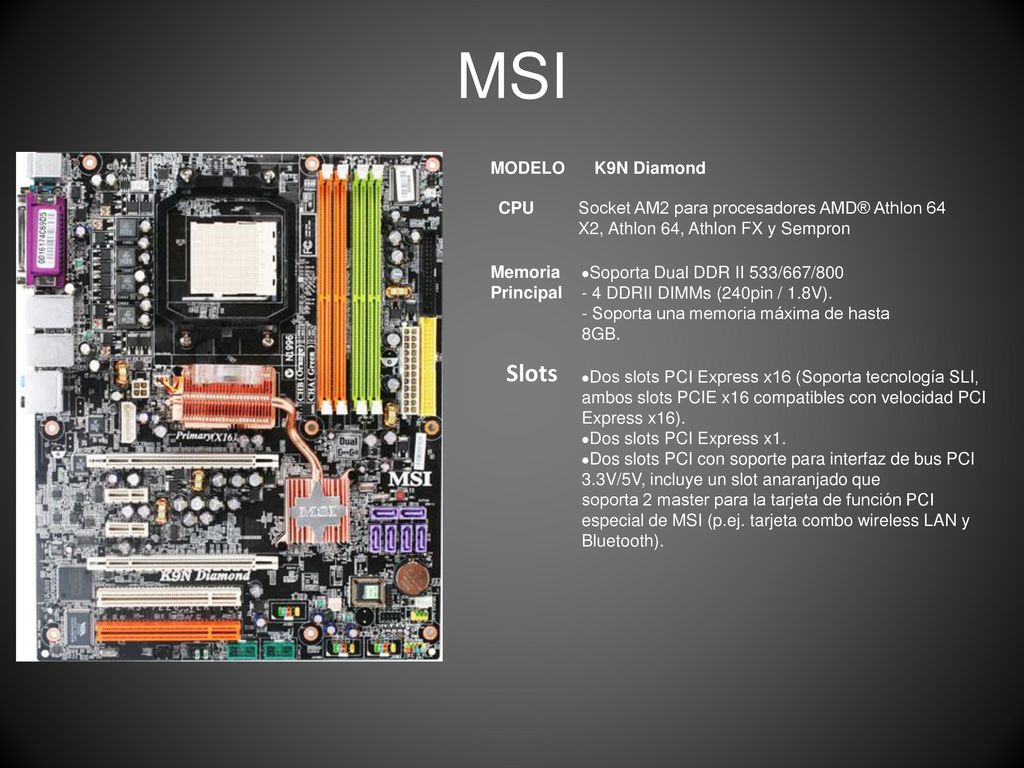

20 MSI Slots MODELO K9N Diamond CPU
Socket AM2 para procesadores AMD® Athlon 64 X2, Athlon 64, Athlon FX y Sempron Memoria Principal Soporta Dual DDR II 533/667/ DDRII DIMMs (240pin / 1.8V). - Soporta una memoria máxima de hasta 8GB. Slots Dos slots PCI Express x16 (Soporta tecnología SLI, ambos slots PCIE x16 compatibles con velocidad PCI Express x16). Dos slots PCI Express x1. Dos slots PCI con soporte para interfaz de bus PCI 3.3V/5V, incluye un slot anaranjado que soporta 2 master para la tarjeta de función PCI especial de MSI (p.ej. tarjeta combo wireless LAN y Bluetooth).

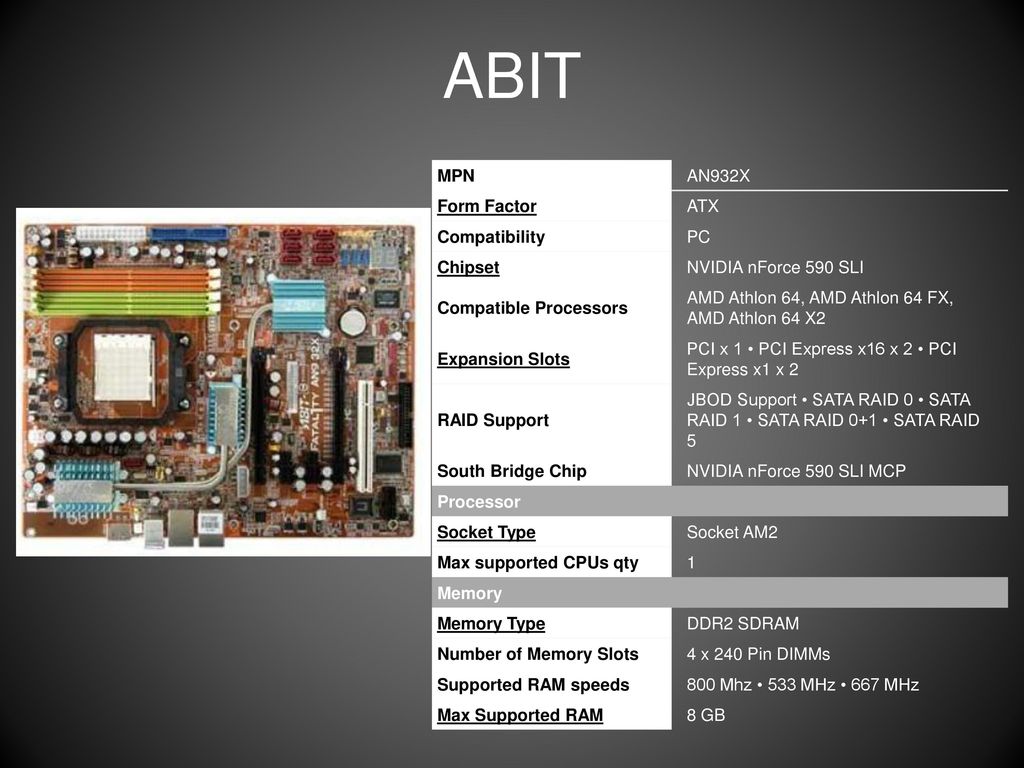

21 ABIT MPN AN932X Form Factor ATX Compatibility PC Chipset
NVIDIA nForce 590 SLI Compatible Processors AMD Athlon 64, AMD Athlon 64 FX, AMD Athlon 64 X2 Expansion Slots PCI x 1 • PCI Express x16 x 2 • PCI Express x1 x 2 RAID Support JBOD Support • SATA RAID 0 • SATA RAID 1 • SATA RAID 0+1 • SATA RAID 5 South Bridge Chip NVIDIA nForce 590 SLI MCP Processor Socket Type Socket AM2 Max supported CPUs qty 1 Memory Memory Type DDR2 SDRAM Number of Memory Slots 4 x 240 Pin DIMMs Supported RAM speeds 800 Mhz • 533 MHz • 667 MHz Max Supported RAM 8 GB

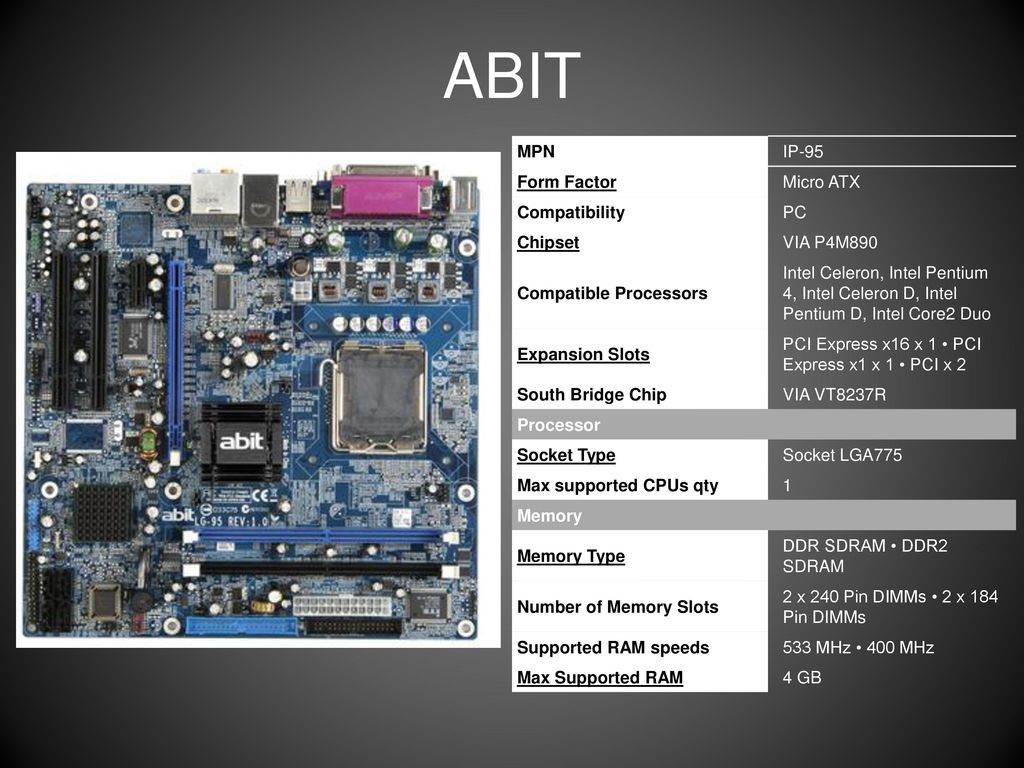

22 ABIT MPN IP-95 Form Factor Micro ATX Compatibility PC Chipset
VIA P4M890 Compatible Processors Intel Celeron, Intel Pentium 4, Intel Celeron D, Intel Pentium D, Intel Core2 Duo Expansion Slots PCI Express x16 x 1 • PCI Express x1 x 1 • PCI x 2 South Bridge Chip VIA VT8237R Processor Socket Type Socket LGA775 Max supported CPUs qty 1 Memory Memory Type DDR SDRAM • DDR2 SDRAM Number of Memory Slots 2 x 240 Pin DIMMs • 2 x 184 Pin DIMMs Supported RAM speeds 533 MHz • 400 MHz Max Supported RAM 4 GB

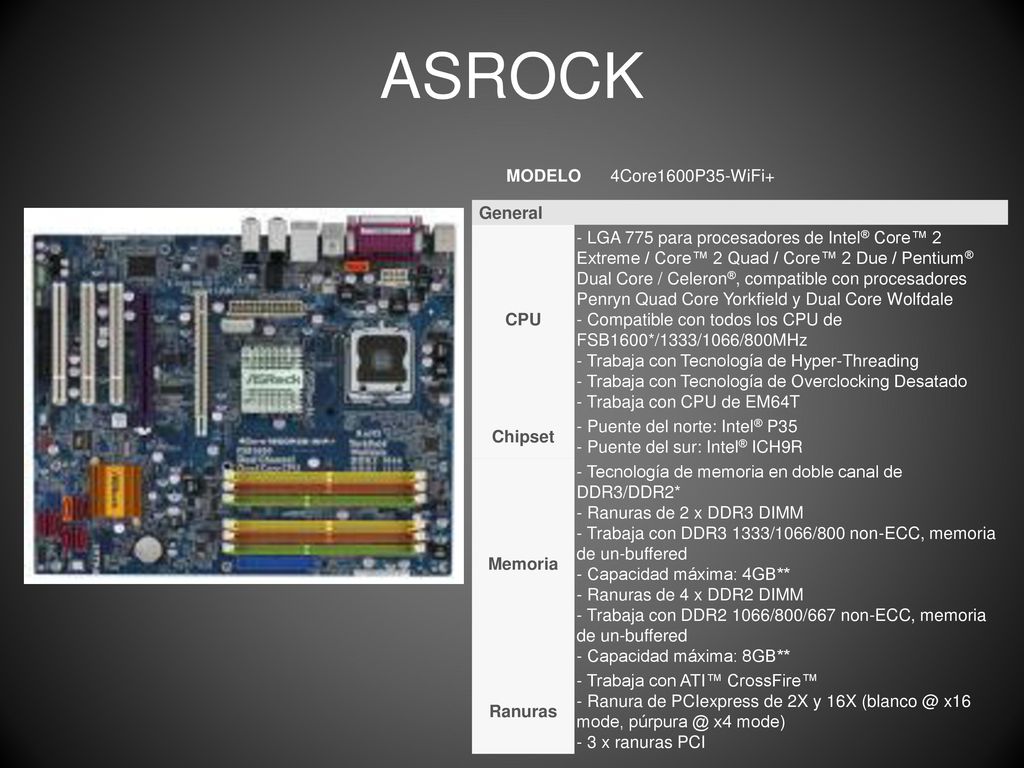

23 ASROCK MODELO 4Core1600P35-WiFi+ General CPU
- LGA 775 para procesadores de Intel® Core™ 2 Extreme / Core™ 2 Quad / Core™ 2 Due / Pentium® Dual Core / Celeron®, compatible con procesadores Penryn Quad Core Yorkfield y Dual Core Wolfdale - Compatible con todos los CPU de FSB1600*/1333/1066/800MHz - Trabaja con Tecnología de Hyper-Threading - Trabaja con Tecnología de Overclocking Desatado - Trabaja con CPU de EM64T Chipset - Puente del norte: Intel® P35 - Puente del sur: Intel® ICH9R Memoria - Tecnología de memoria en doble canal de DDR3/DDR2* - Ranuras de 2 x DDR3 DIMM - Trabaja con DDR3 1333/1066/800 non-ECC, memoria de un-buffered - Capacidad máxima: 4GB** - Ranuras de 4 x DDR2 DIMM - Trabaja con DDR2 1066/800/667 non-ECC, memoria de un-buffered - Capacidad máxima: 8GB** Ranuras - Trabaja con ATI™ CrossFire™ - Ranura de PCIexpress de 2X y 16X x16 mode, x4 mode) - 3 x ranuras PCI

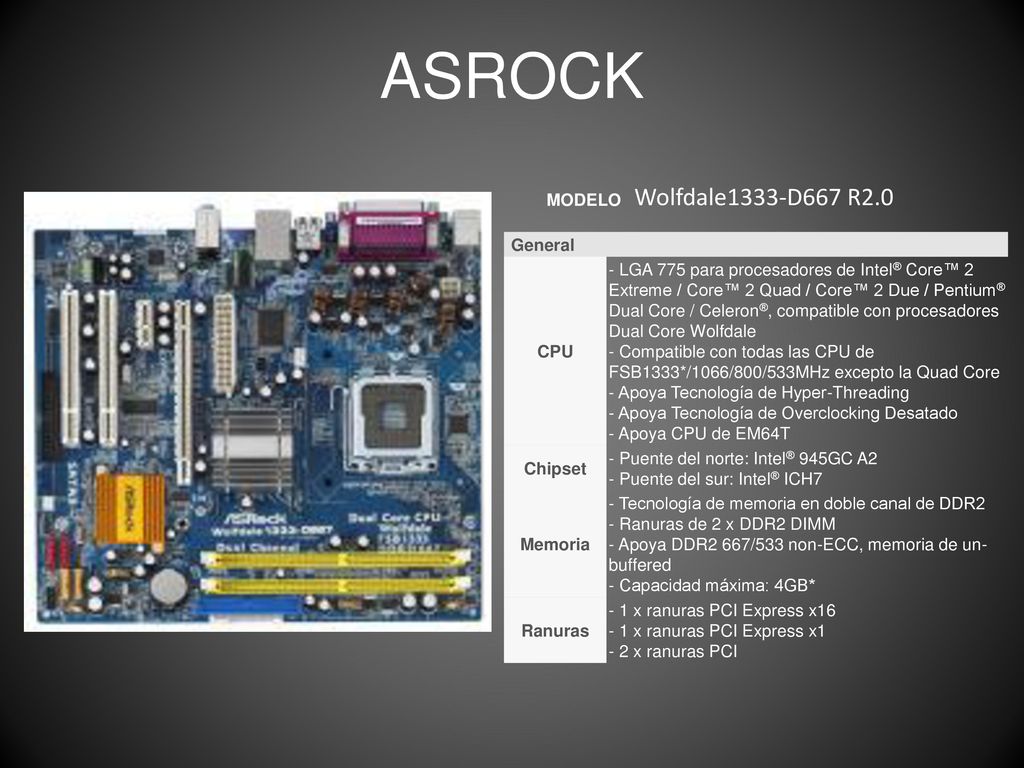

24 ASROCK Wolfdale1333-D667 R2.0 MODELO  General CPU - LGA 775 para procesadores de Intel® Core™ 2 Extreme / Core™ 2 Quad / Core™ 2 Due / Pentium® Dual Core / Celeron®, compatible con procesadores Dual Core Wolfdale - Compatible con todas las CPU de FSB1333*/1066/800/533MHz excepto la Quad Core - Apoya Tecnología de Hyper-Threading - Apoya Tecnología de Overclocking Desatado - Apoya CPU de EM64T Chipset - Puente del norte: Intel® 945GC A2 - Puente del sur: Intel® ICH7 Memoria - Tecnología de memoria en doble canal de DDR2 - Ranuras de 2 x DDR2 DIMM - Apoya DDR2 667/533 non-ECC, memoria de un- buffered - Capacidad máxima: 4GB* Ranuras - 1 x ranuras PCI Express x x ranuras PCI Express x1 - 2 x ranuras PCI

25

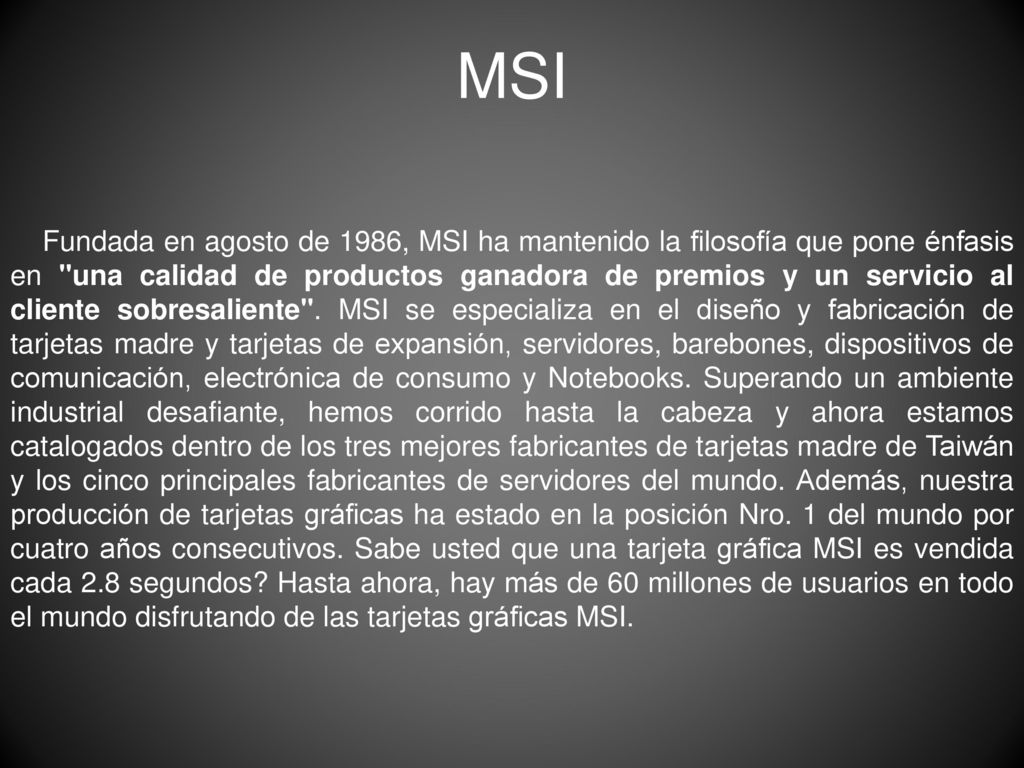

26 MSI      Fundada en agosto de 1986, MSI ha mantenido la filosofía que pone énfasis en "una calidad de productos ganadora de premios y un servicio al cliente sobresaliente". MSI se especializa en el diseño y fabricación de tarjetas madre y tarjetas de expansión, servidores, barebones, dispositivos de comunicación, electrónica de consumo y Notebooks. Superando un ambiente industrial desafiante, hemos corrido hasta la cabeza y ahora estamos catalogados dentro de los tres mejores fabricantes de tarjetas madre de Taiwán y los cinco principales fabricantes de servidores del mundo. Además, nuestra producción de tarjetas gráficas ha estado en la posición Nro. 1 del mundo por cuatro años consecutivos. Sabe usted que una tarjeta gráfica MSI es vendida cada 2.8 segundos? Hasta ahora, hay más de 60 millones de usuarios en todo el mundo disfrutando de las tarjetas gráficas MSI.

27 ASUSTEK INC CORPORATION
Origen del nombre ASUS fue fundada en el año 1989 en Taiwan por TH Tung, Ted Hsu, Wayne Hsieh y MT Liao - los cuatro fueron Ingenieros informáticos de la firma Acer. El actual ejecutivo y presidente de ASUS, Jonney Shih, se unió a la compañía en el año Según el director de ventas de ASUS Alexander Kim, el nombre ASUS tiene su origen en la acepción inglesa Pegasus, que hace referencia al caballo alado de la mitología griega. Las primeras tres letras de la palabra fueron suprimidas para dar al nombre resultante una posición preferente en listas ordenadas alfabéticamente

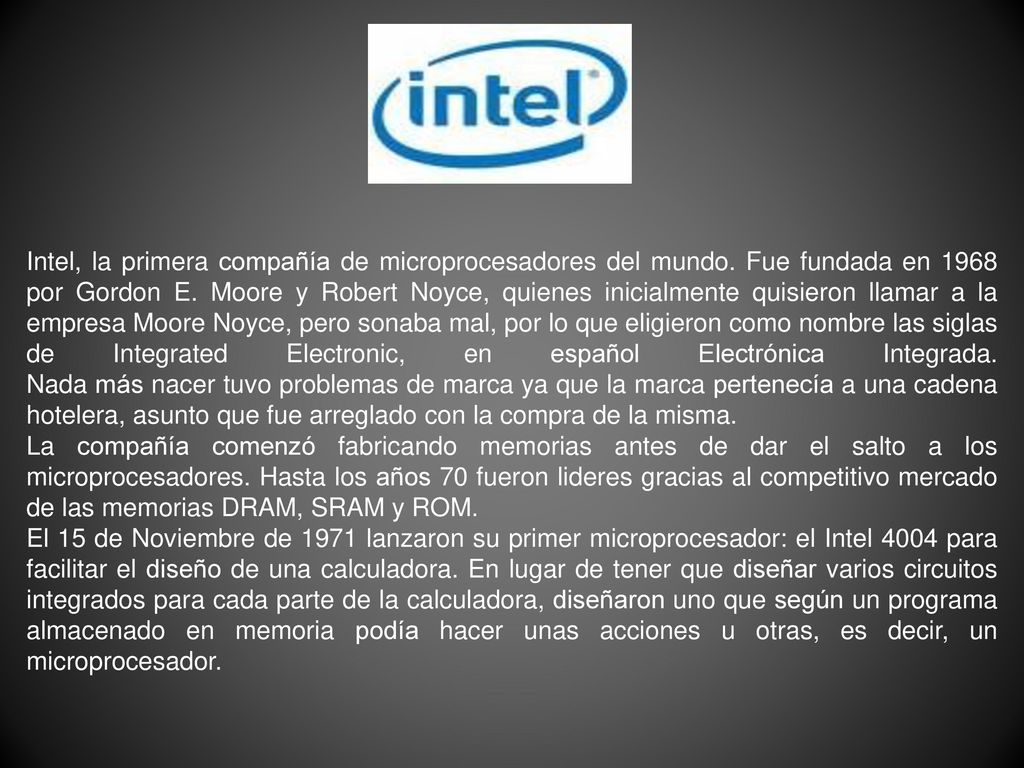

28 Intel, la primera compañía de microprocesadores del mundo
Intel, la primera compañía de microprocesadores del mundo. Fue fundada en 1968 por Gordon E. Moore y Robert Noyce, quienes inicialmente quisieron llamar a la empresa Moore Noyce, pero sonaba mal, por lo que eligieron como nombre las siglas de Integrated Electronic, en español Electrónica Integrada. Nada más nacer tuvo problemas de marca ya que la marca pertenecía a una cadena hotelera, asunto que fue arreglado con la compra de la misma. La compañía comenzó fabricando memorias antes de dar el salto a los microprocesadores. Hasta los años 70 fueron lideres gracias al competitivo mercado de las memorias DRAM, SRAM y ROM. El 15 de Noviembre de 1971 lanzaron su primer microprocesador: el Intel 4004 para facilitar el diseño de una calculadora. En lugar de tener que diseñar varios circuitos integrados para cada parte de la calculadora, diseñaron uno que según un programa almacenado en memoria podía hacer unas acciones u otras, es decir, un microprocesador.

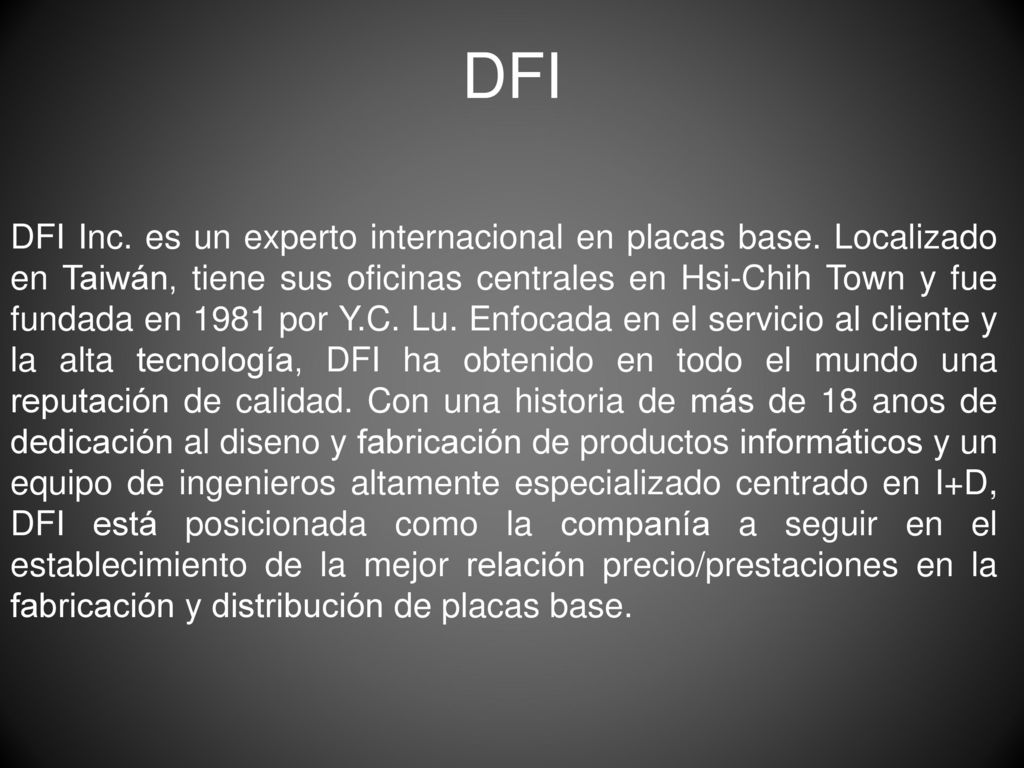

29 DFI DFI Inc. es un experto internacional en placas base. Localizado en Taiwán, tiene sus oficinas centrales en Hsi-Chih Town y fue fundada en 1981 por Y.C. Lu. Enfocada en el servicio al cliente y la alta tecnología, DFI ha obtenido en todo el mundo una reputación de calidad. Con una historia de más de 18 anos de dedicación al diseno y fabricación de productos informáticos y un equipo de ingenieros altamente especializado centrado en I+D, DFI está posicionada como la companía a seguir en el establecimiento de la mejor relación precio/prestaciones en la fabricación y distribución de placas base.
