1

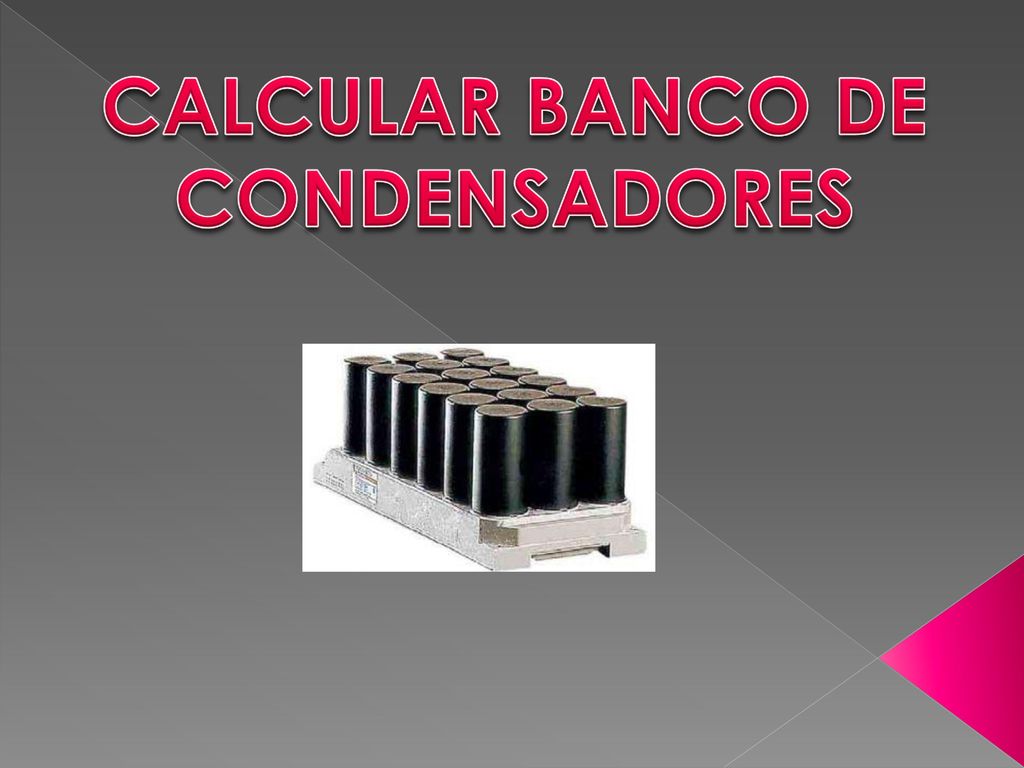

CALCULAR BANCO DE CONDENSADORES
2
COMPENSACIÓN
3
COMPENSACION
4

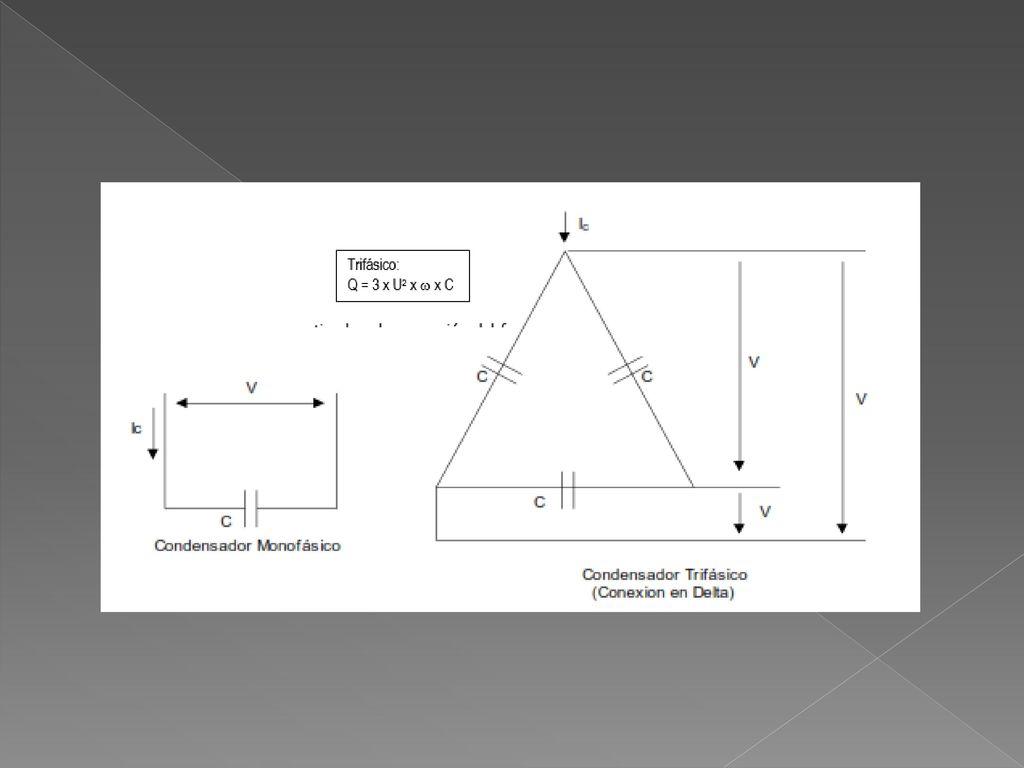

Calculo de Ic
6

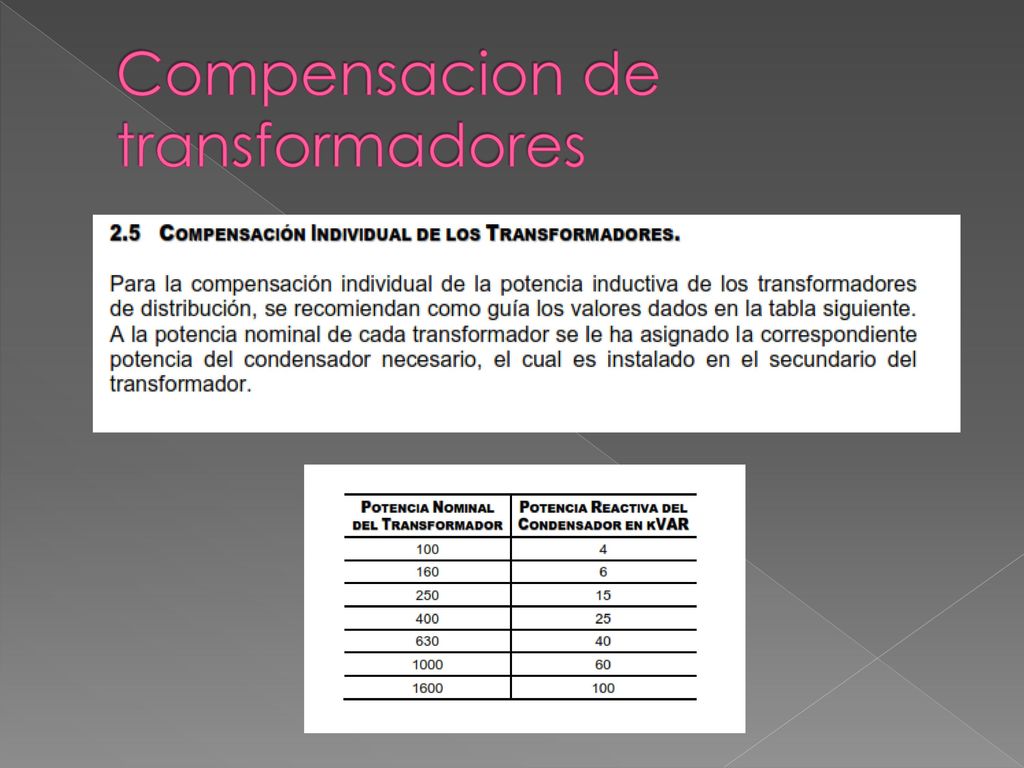

Compensacion de transformadores
7
PROB 1.-Compensacion individual de motores(Por formula)
Calcular los condensadores necesarios de Un motor trifásico de 50 KW, V=440 , cos φ=0.80, para obtener un cos φ=0.98 cos φ1= tang φ1 =0.75 cos φ2= tang φ2 =0.20 Qc = 50 *( ) Qc = 50*(0.50) Qc =25 KVAR
13

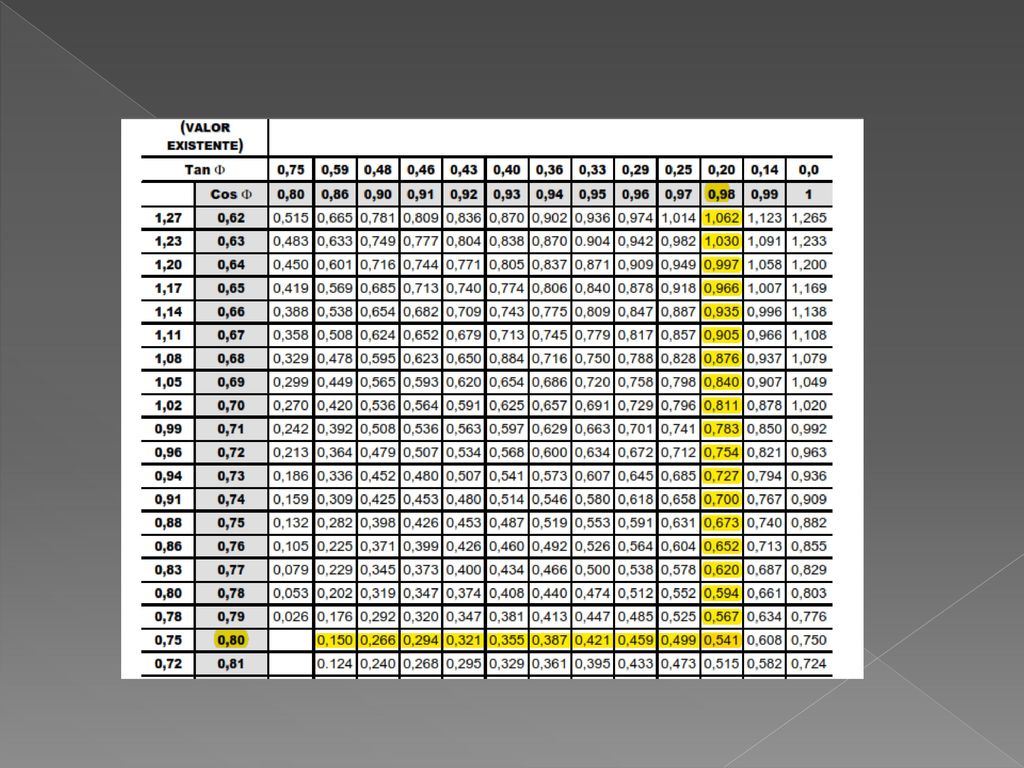

Utilizando tabla
16

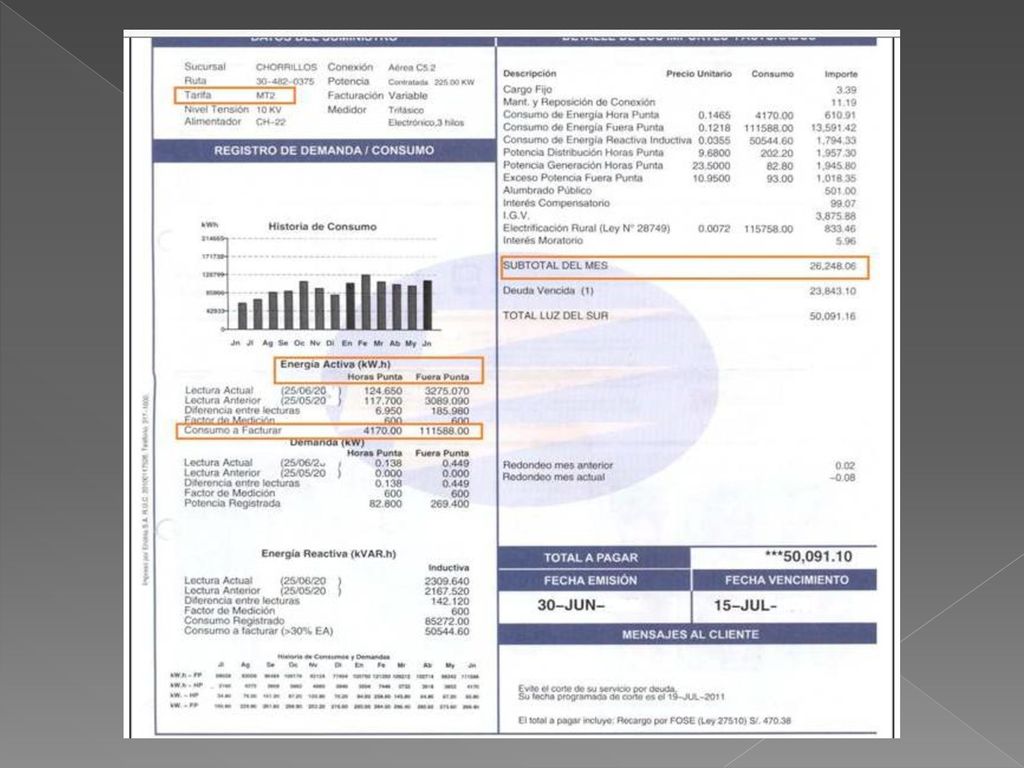

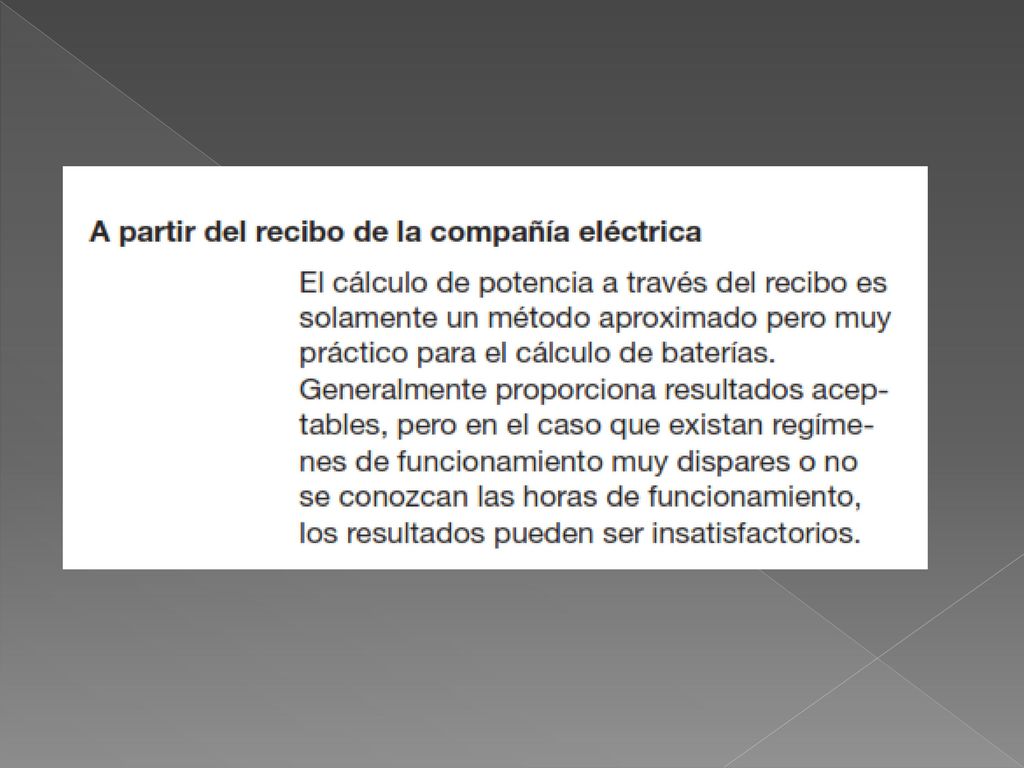

CORRECCION DEL FP CON EL RECIBO DE LUZ
17

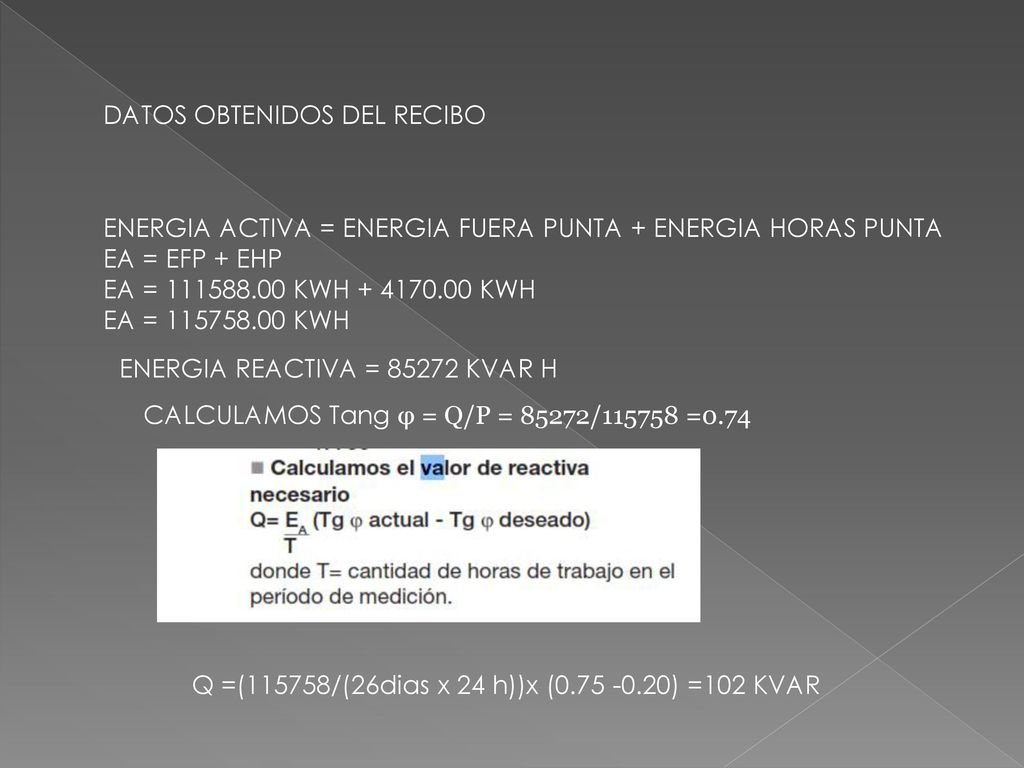

DATOS OBTENIDOS DEL RECIBO
ENERGIA ACTIVA = ENERGIA FUERA PUNTA + ENERGIA HORAS PUNTA EA = EFP + EHP EA = KWH KWH EA = KWH ENERGIA REACTIVA = KVAR H CALCULAMOS Tang φ = Q/P = 85272/ =0.74 Q =(115758/(26dias x 24 h))x ( ) =102 KVAR
