Tipos de instalaciones con Energy Storage (Baterías)

Presentación del tema: "Tipos de instalaciones con Energy Storage (Baterías)"— Transcripción de la presentación:

1

2 Tipos de instalaciones con Energy Storage (Baterías)

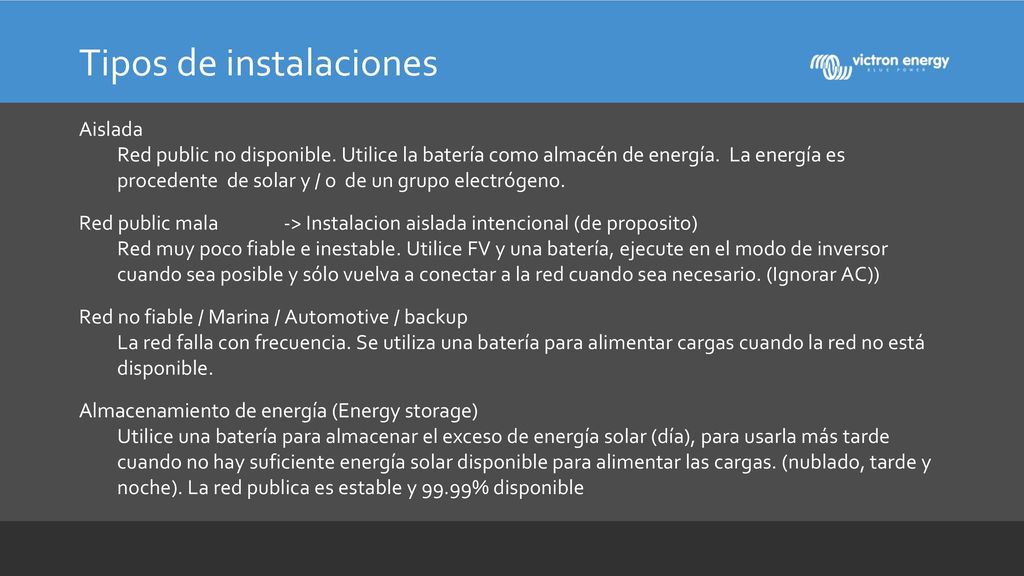

3 Tipos de instalaciones
Aislada Red public no disponible. Utilice la batería como almacén de energía. La energía es procedente de solar y / o de un grupo electrógeno. Red public mala -> Instalacion aislada intencional (de proposito) Red muy poco fiable e inestable. Utilice FV y una batería, ejecute en el modo de inversor cuando sea posible y sólo vuelva a conectar a la red cuando sea necesario. (Ignorar AC)) Red no fiable / Marina / Automotive / backup La red falla con frecuencia. Se utiliza una batería para alimentar cargas cuando la red no está disponible. Almacenamiento de energía (Energy storage) Utilice una batería para almacenar el exceso de energía solar (día), para usarla más tarde cuando no hay suficiente energía solar disponible para alimentar las cargas. (nublado, tarde y noche). La red publica es estable y 99.99% disponible Use a battery to store excess solar power (day), to later use it when there is not enough solar power available to power the loads (evening and night). Grid is stable, and 99.99% available

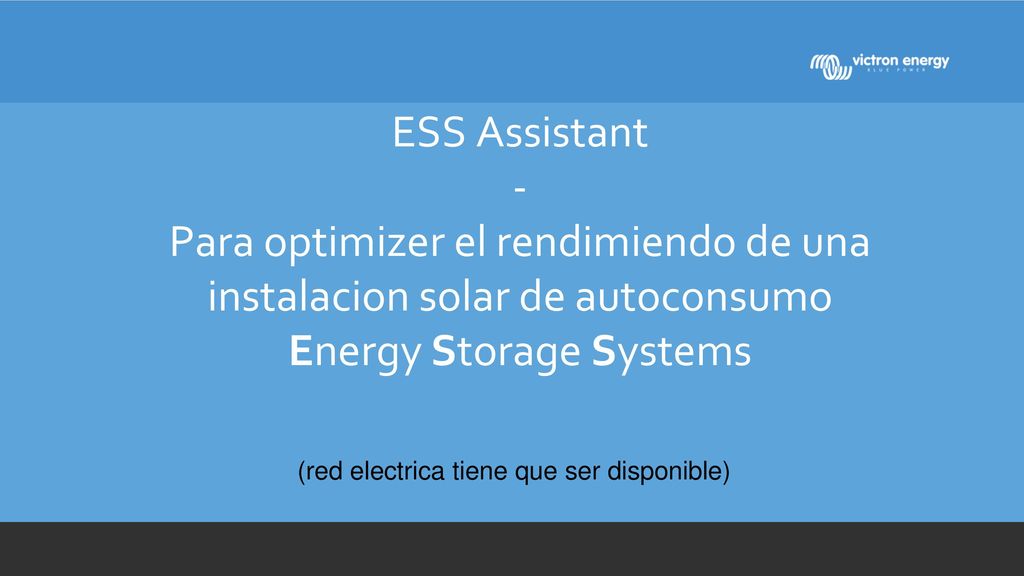

4 ESS Assistant - Para optimizer el rendimiendo de una instalacion solar de autoconsumo Energy Storage Systems (red electrica tiene que ser disponible)

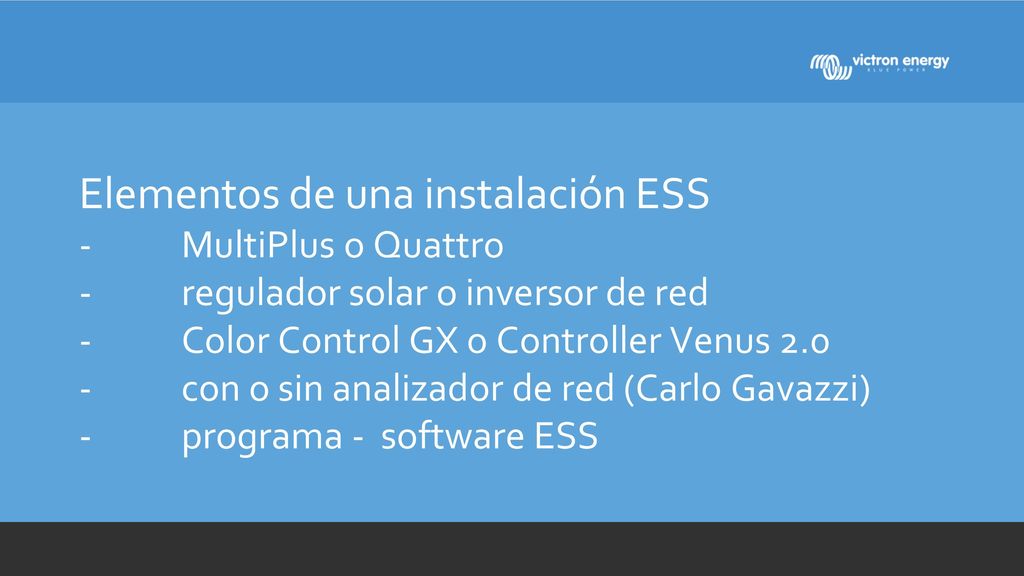

5 Elementos de una instalación ESS -. MultiPlus o Quattro -
Elementos de una instalación ESS - MultiPlus o Quattro - regulador solar o inversor de red - Color Control GX o Controller Venus con o sin analizador de red (Carlo Gavazzi) - programa - software ESS

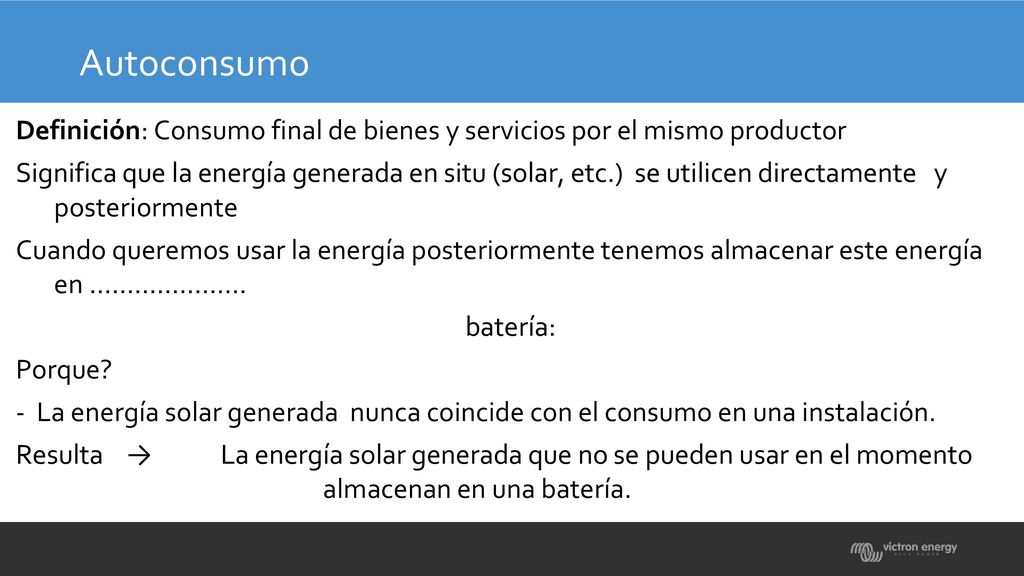

6 Autoconsumo Definición: Consumo final de bienes y servicios por el mismo productor Significa que la energía generada en situ (solar, etc.) se utilicen directamente y posteriormente Cuando queremos usar la energía posteriormente tenemos almacenar este energía en ………………… batería: Porque? - La energía solar generada nunca coincide con el consumo en una instalación. Resulta → La energía solar generada que no se pueden usar en el momento almacenan en una batería.

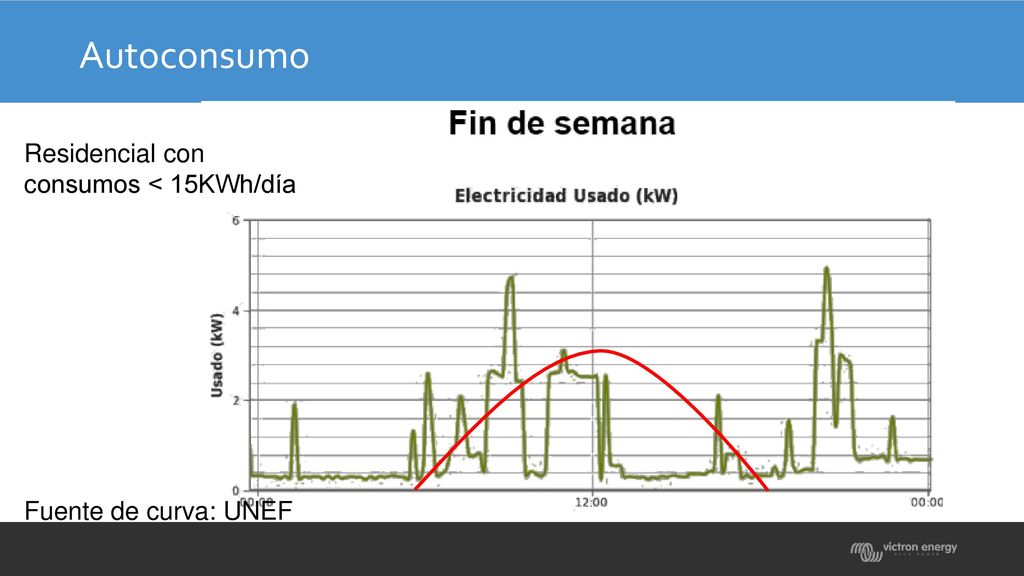

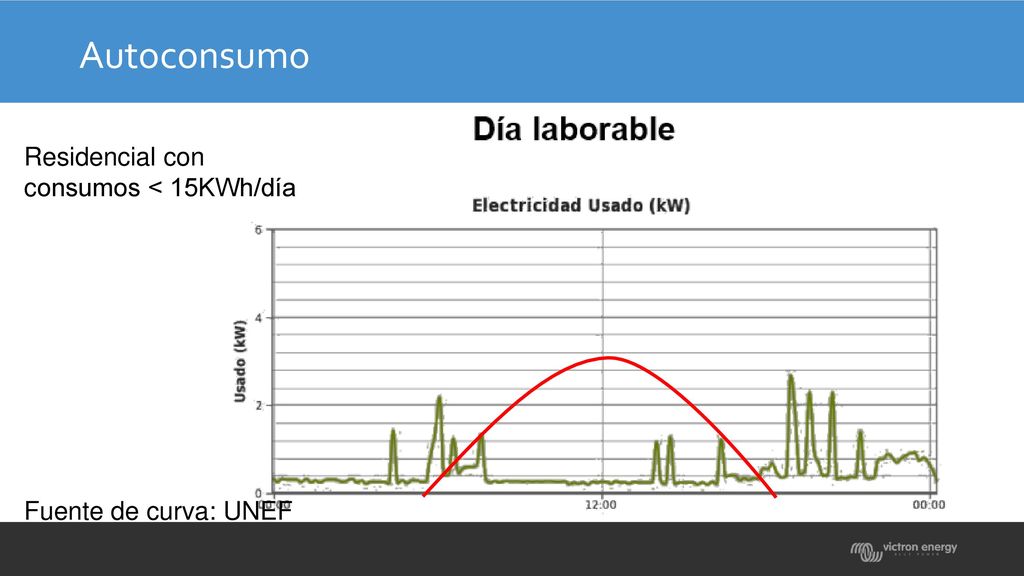

7 Autoconsumo Residencial con consumos < 15KWh/día
Fuente de curva: UNEF

8 Autoconsumo Residencial con consumos < 15KWh/día
Fuente de curva: UNEF

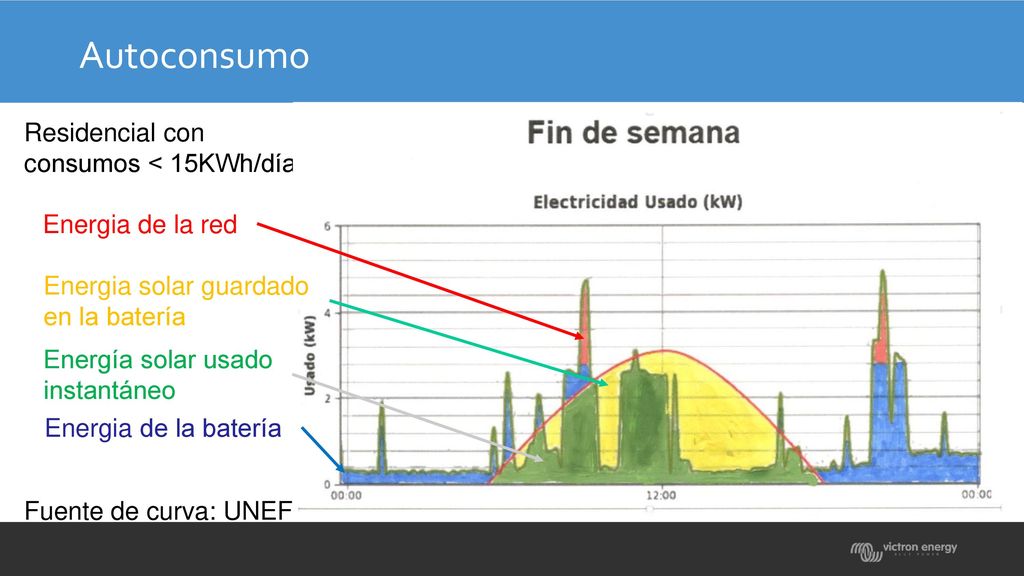

9 Autoconsumo Residencial con consumos < 15KWh/día Energia de la red
Energia solar guardado en la batería Energía solar usado instantáneo Energia de la batería Fuente de curva: UNEF

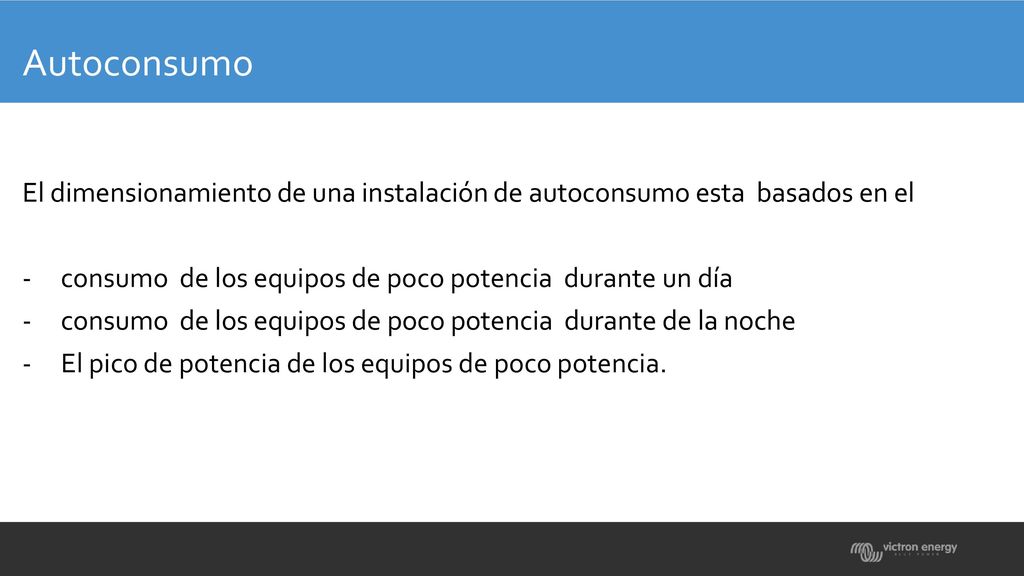

10 Autoconsumo El dimensionamiento de una instalación de autoconsumo esta basados en el - consumo de los equipos de poco potencia durante un día consumo de los equipos de poco potencia durante de la noche El pico de potencia de los equipos de poco potencia.

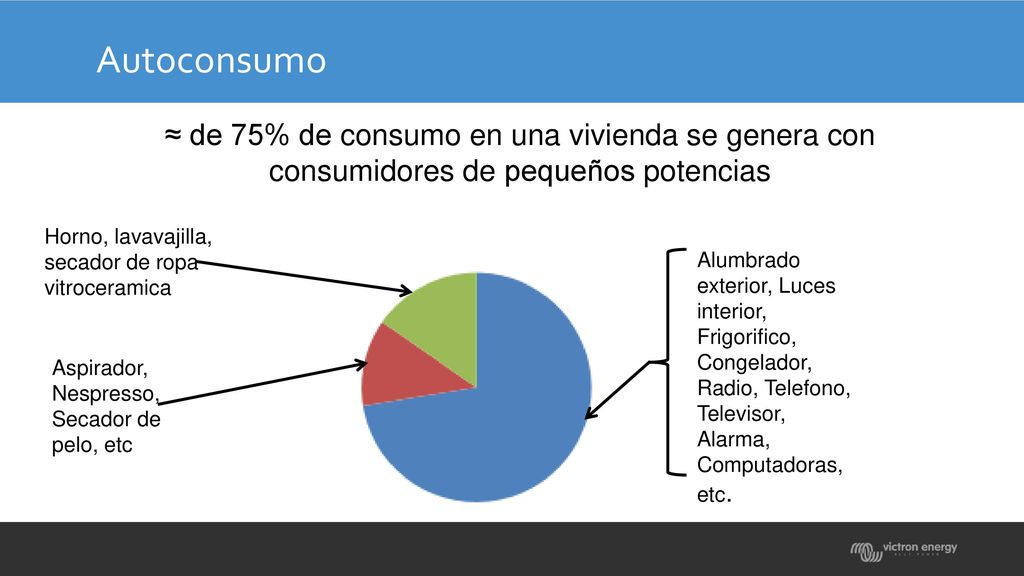

11 Autoconsumo ≈ de 75% de consumo en una vivienda se genera con consumidores de pequeños potencias Horno, lavavajilla, secador de ropa vitroceramica Alumbrado exterior, Luces interior, Frigorifico, Congelador, Radio, Telefono, Televisor, Alarma, Computadoras, etc. Aspirador, Nespresso, Secador de pelo, etc

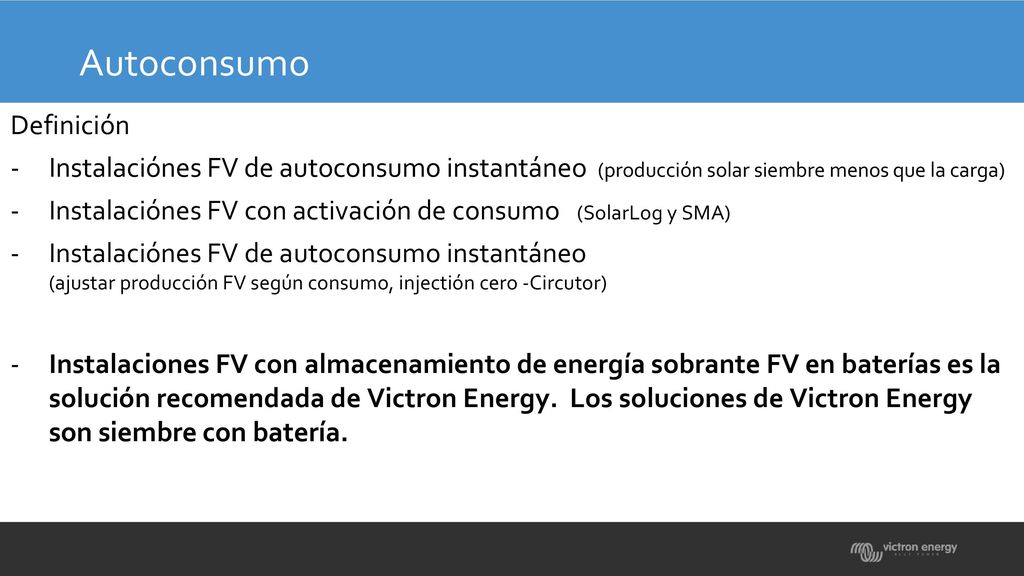

12 Autoconsumo Definición
Instalaciónes FV de autoconsumo instantáneo (producción solar siembre menos que la carga) Instalaciónes FV con activación de consumo (SolarLog y SMA) - Instalaciónes FV de autoconsumo instantáneo (ajustar producción FV según consumo, injectión cero -Circutor) Instalaciones FV con almacenamiento de energía sobrante FV en baterías es la solución recomendada de Victron Energy. Los soluciones de Victron Energy son siembre con batería. Instalaciónes FV de autoconsumo instantaneo - tipico instalacion con microprocesadores, ejemplo: enersys (la produccion de FV es siembre debajo de consumo; la instalacion este muy limitado y el ahorro tambien) Instalaciónes FV con activación de consumo - Solar-Log –Eco Smart Heater, SMA Instalaciónes FV con limitaciones de potencia activa – la producción FV esta siembre baja de la curva de consumo

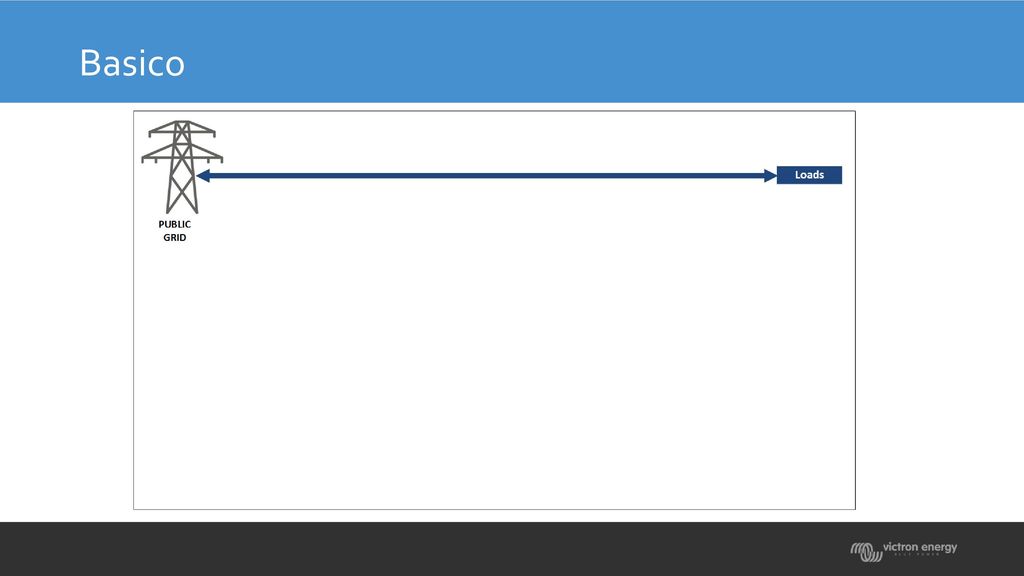

13 Basico

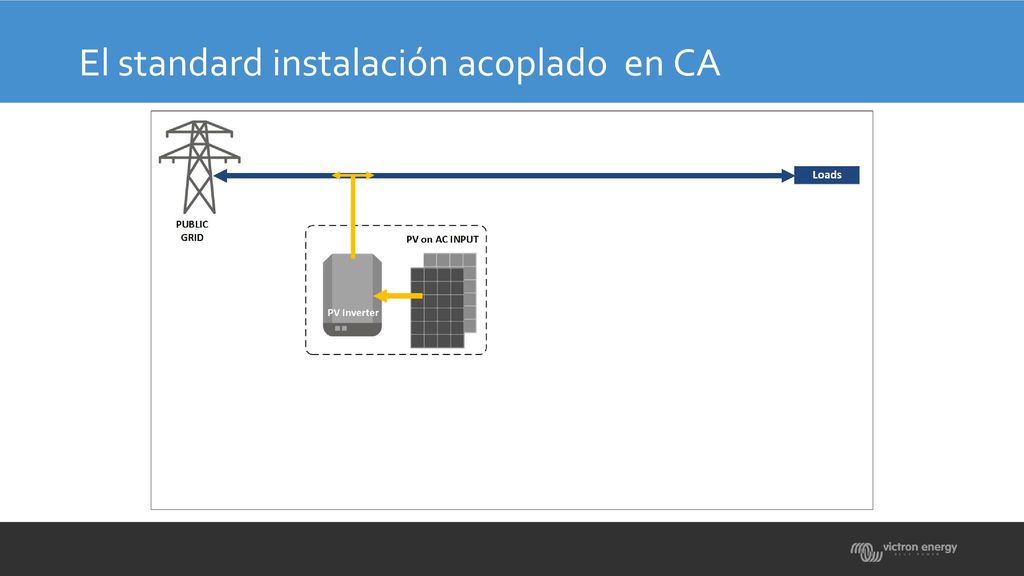

14 El standard instalación acoplado en CA

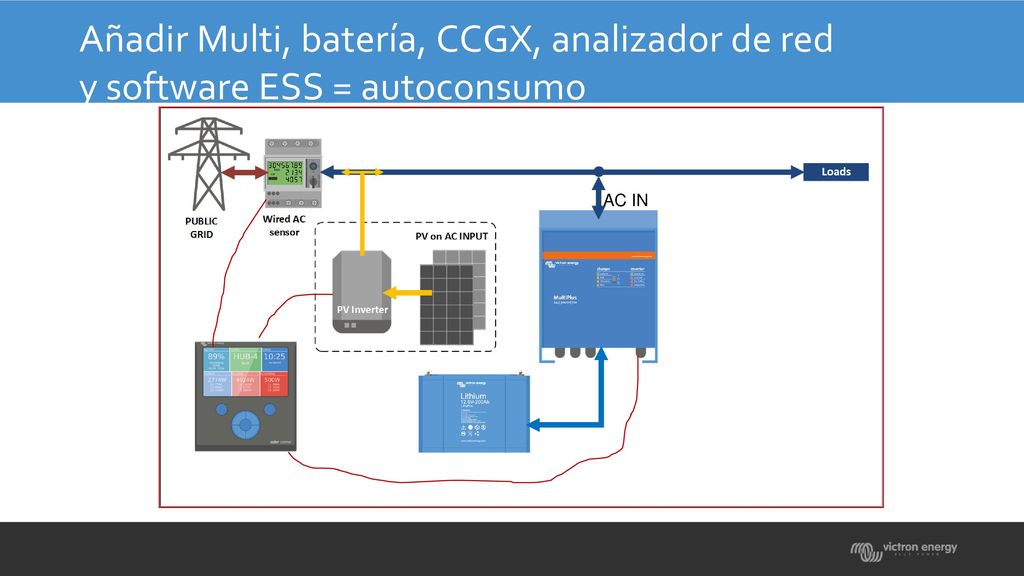

15 Añadir Multi, batería, CCGX, analizador de red y software ESS = autoconsumo
AC IN

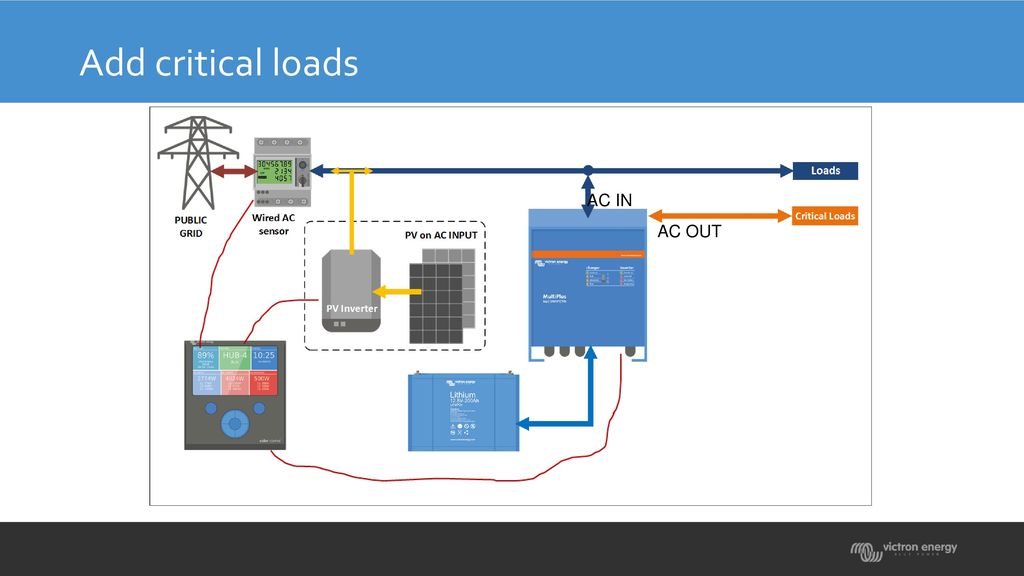

16 Add critical loads AC IN AC OUT

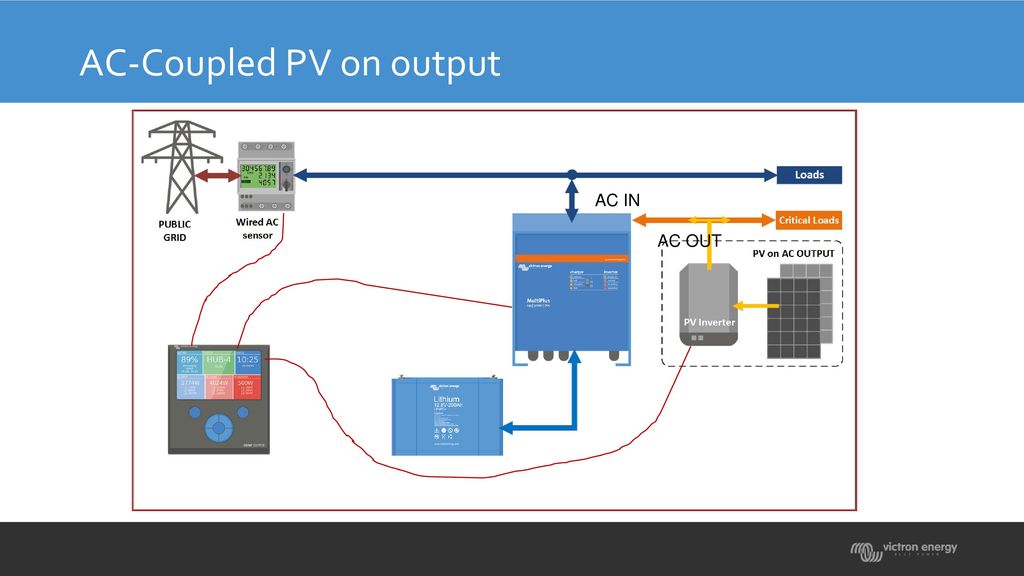

17 AC-Coupled PV on output
AC IN AC OUT

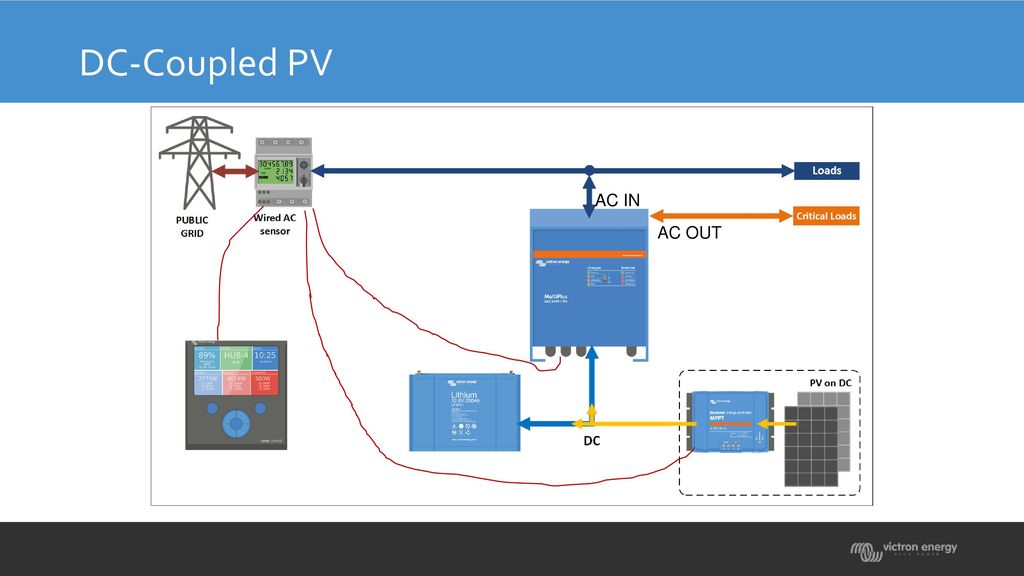

18 DC-Coupled PV AC IN AC OUT

19 AC Coupled PV on input AC IN AC OUT

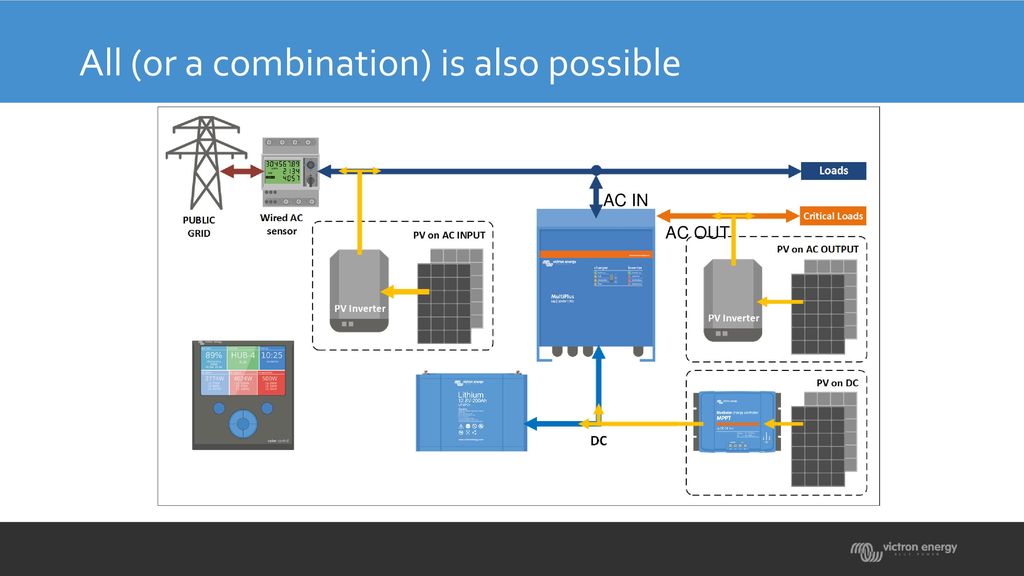

20 All (or a combination) is also possible
AC IN AC OUT

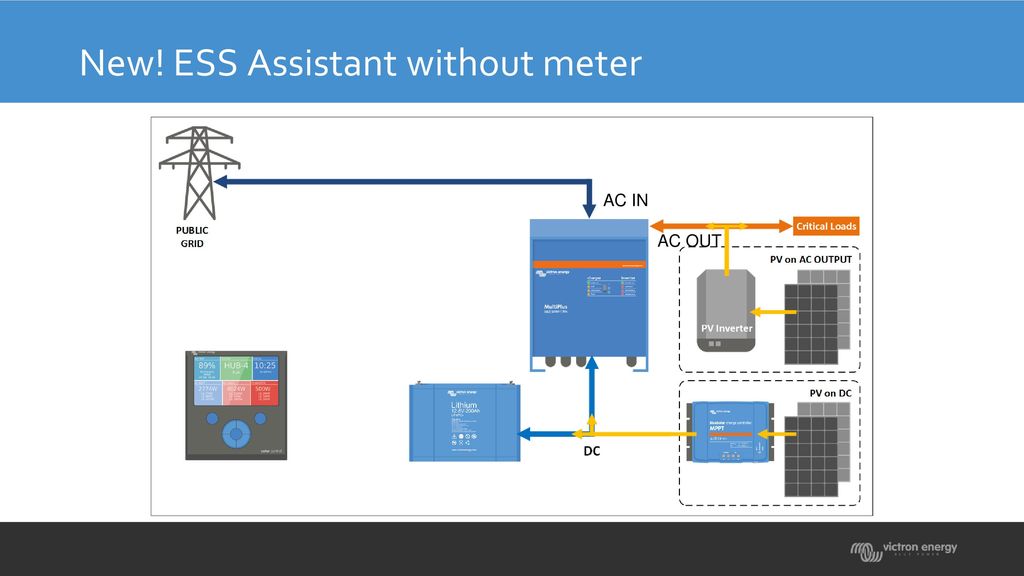

21 New! ESS Assistant without meter
AC IN AC OUT

22 Autoconsumo ESS, produción FV=consumo
500W 500W 500W 500W

23 Autoconsumo ESS, produción FV ≤ consumo
Cuando falta apoyo de red 500W 500W 500W 350W 150W

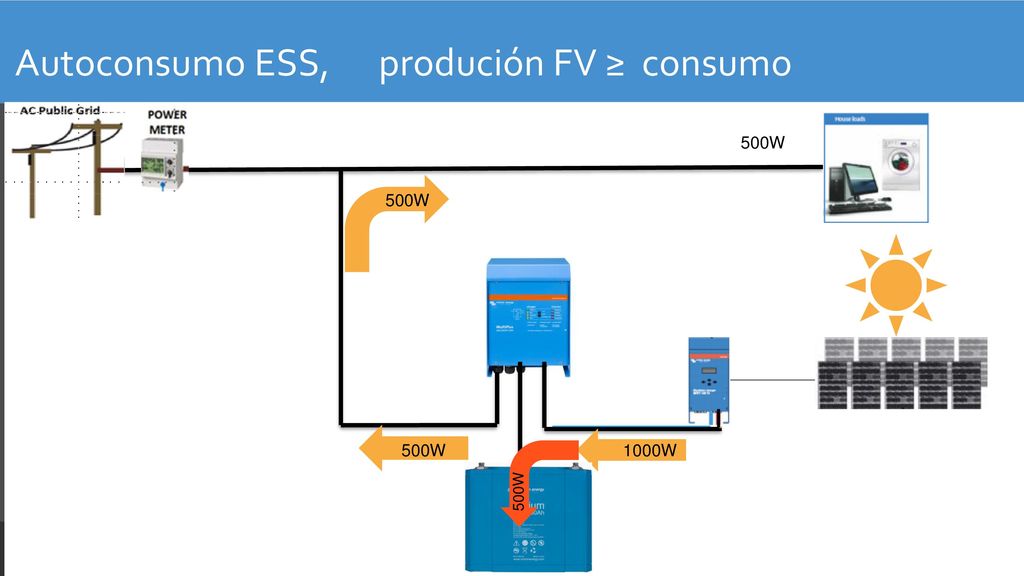

24 Autoconsumo ESS, produción FV ≥ consumo
500W 500W 500W 1000W 500W

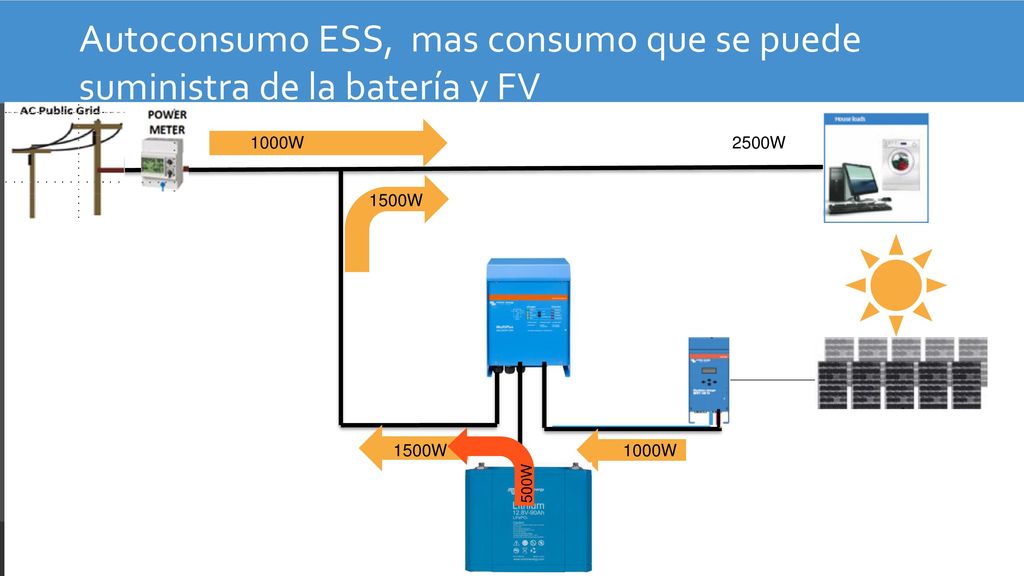

25 Autoconsumo ESS, mas consumo que se puede suministra de la batería y FV
1000W 2500W 1500W 1500W 1000W 500W

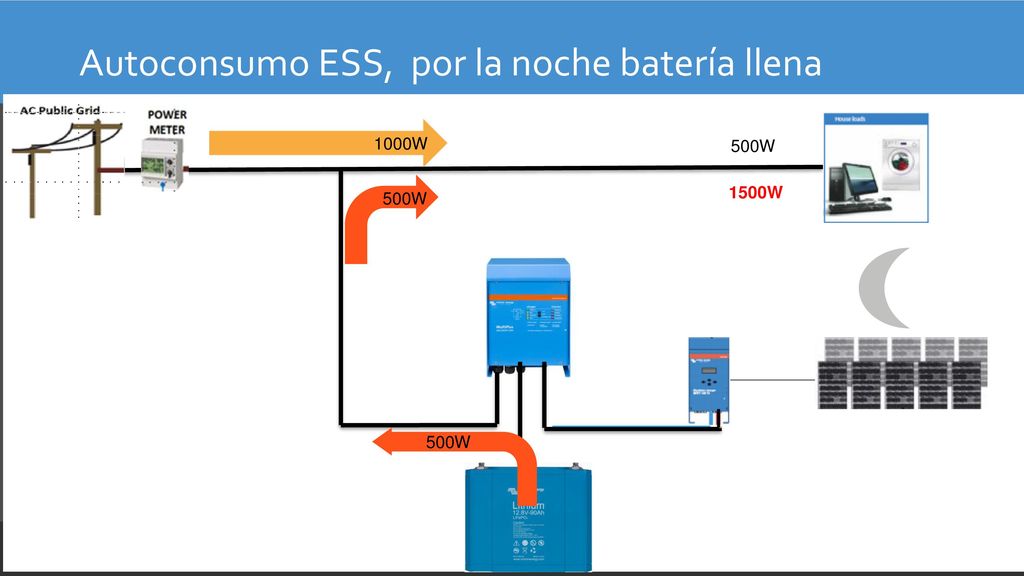

26 Autoconsumo ESS, por la noche batería llena
1000W 500W 500W 1500W 500W

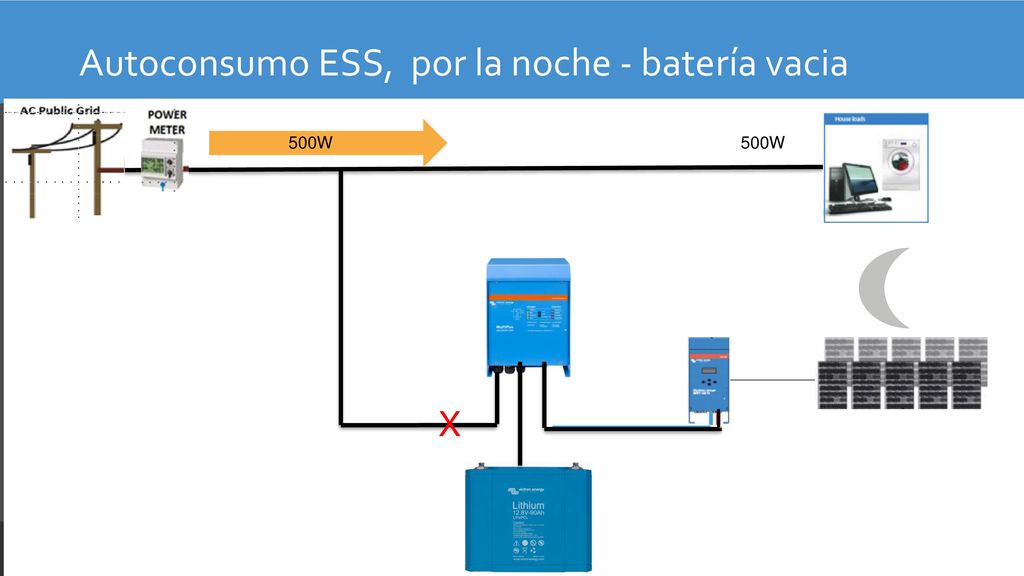

27 Autoconsumo ESS, por la noche - batería vacia
500W 500W X

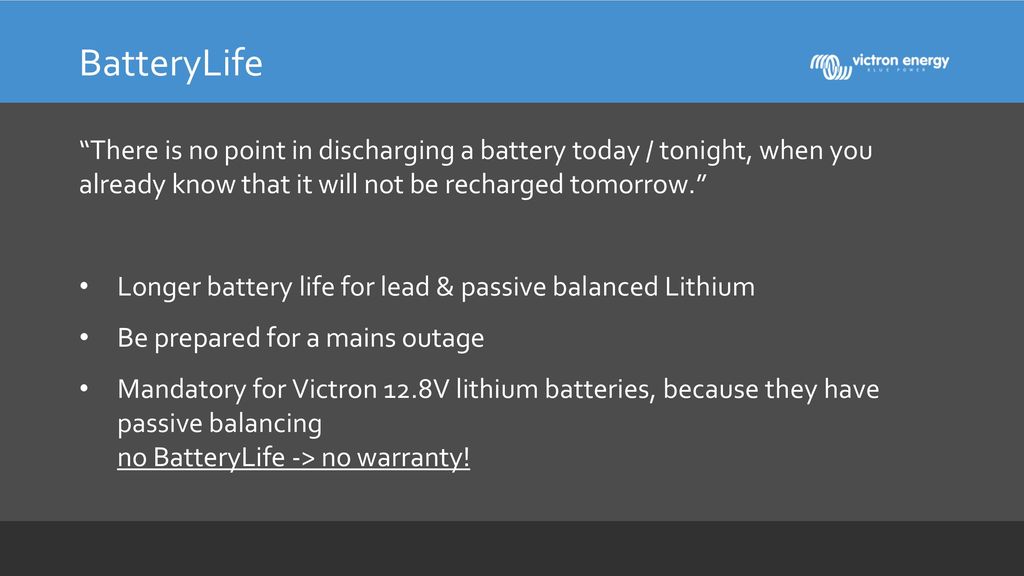

28 BatteryLife “There is no point in discharging a battery today / tonight, when you already know that it will not be recharged tomorrow.” Longer battery life for lead & passive balanced Lithium Be prepared for a mains outage Mandatory for Victron 12.8V lithium batteries, because they have passive balancing no BatteryLife -> no warranty!

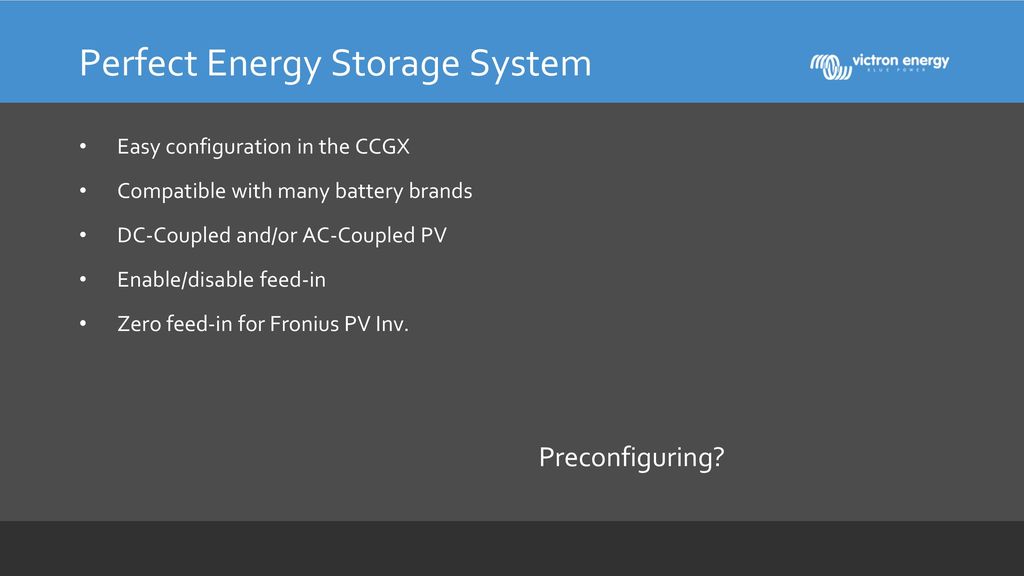

29 Perfect Energy Storage System
Easy configuration in the CCGX Compatible with many battery brands DC-Coupled and/or AC-Coupled PV Enable/disable feed-in Zero feed-in for Fronius PV Inv. Preconfiguring?

30 ESS Details

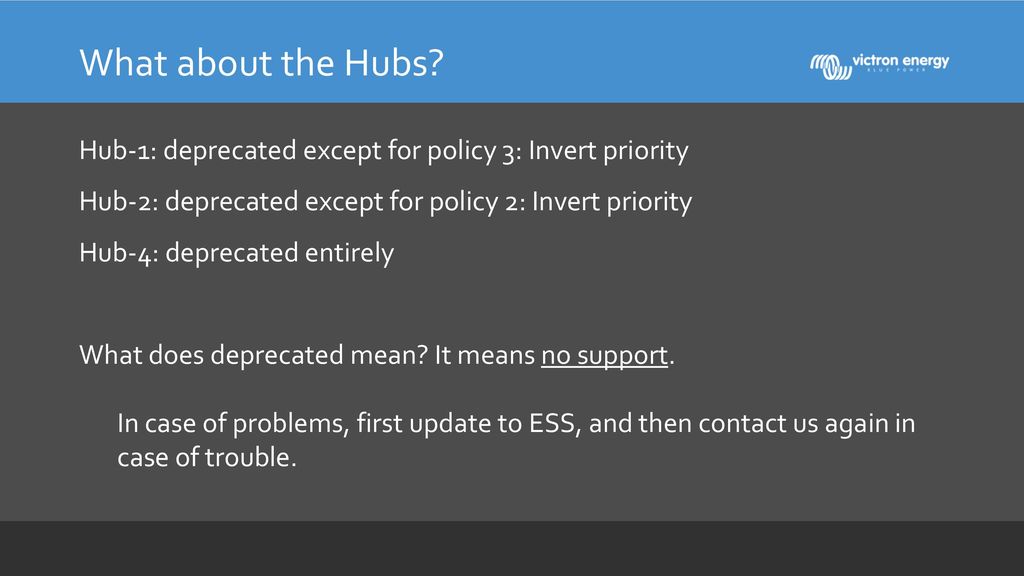

31 What about the Hubs? Hub-1: deprecated except for policy 3: Invert priority Hub-2: deprecated except for policy 2: Invert priority Hub-4: deprecated entirely What does deprecated mean? It means no support. In case of problems, first update to ESS, and then contact us again in case of trouble.

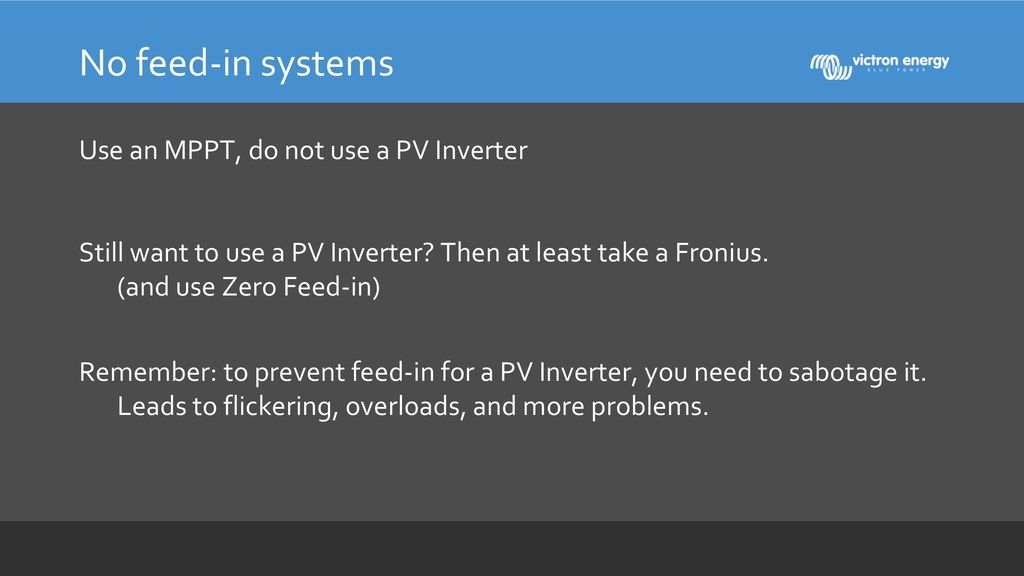

32 No feed-in systems Use an MPPT, do not use a PV Inverter Still want to use a PV Inverter? Then at least take a Fronius. (and use Zero Feed-in) Remember: to prevent feed-in for a PV Inverter, you need to sabotage it. Leads to flickering, overloads, and more problems.

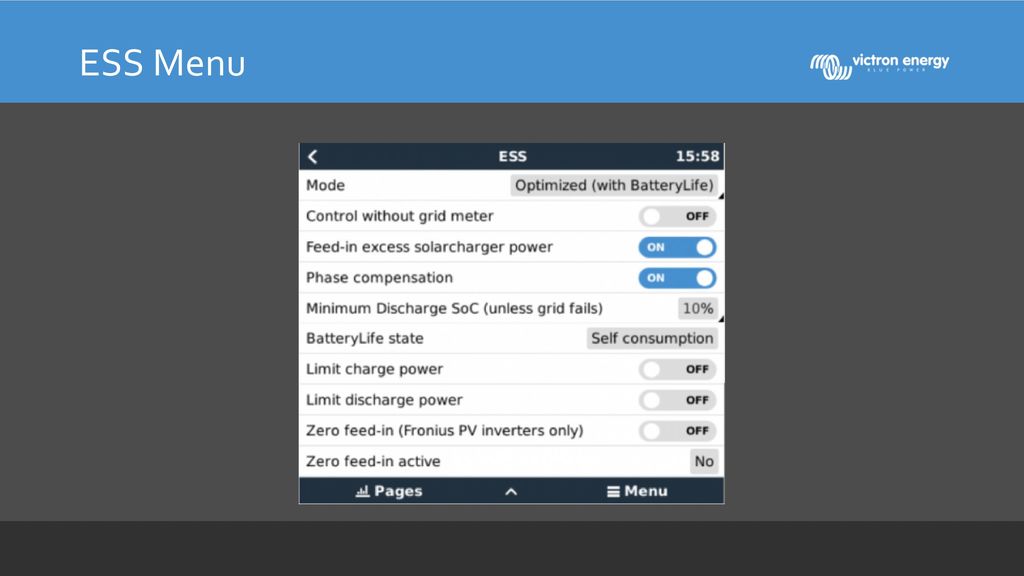

33 ESS Menu
