1 Maestría en Gerencia de Redes y Telecomunicaciones IV Promoción
Plan de negocio para la implementación de redes heterogéneas (HetNet) en la ciudad de Quito para proveedores de equipos de telecomunicaciones. Autor: Ing. José Vaca Parra Tutor: Ing. Paúl Bernal, MSC Sangolquí, Marzo 2015

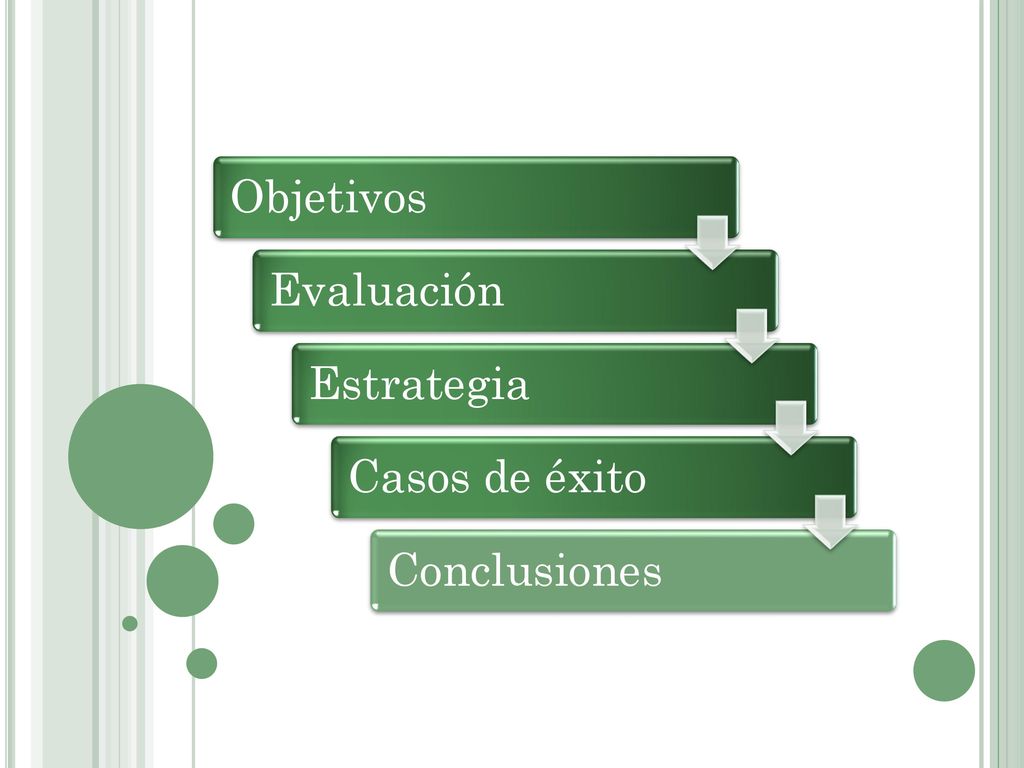

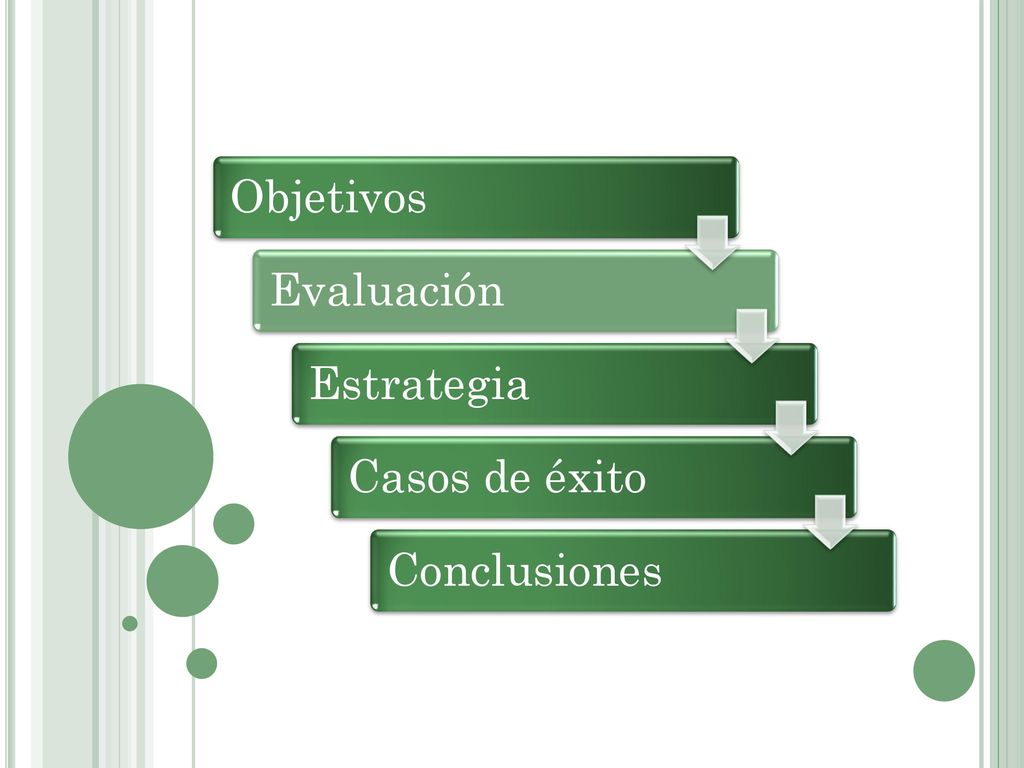

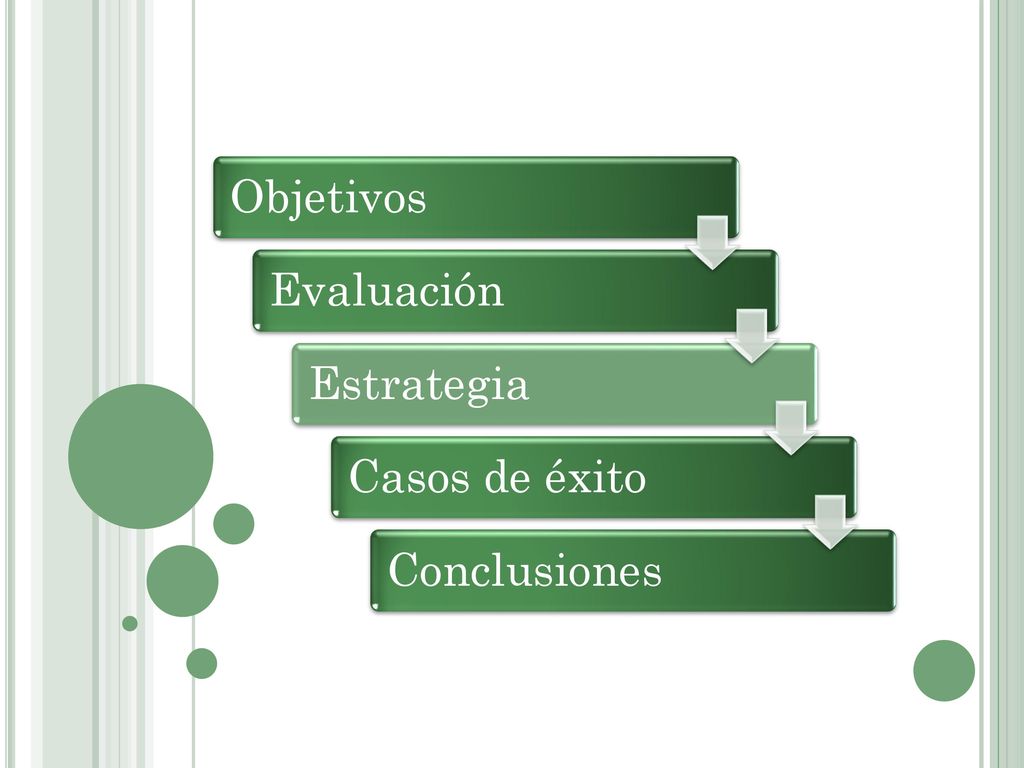

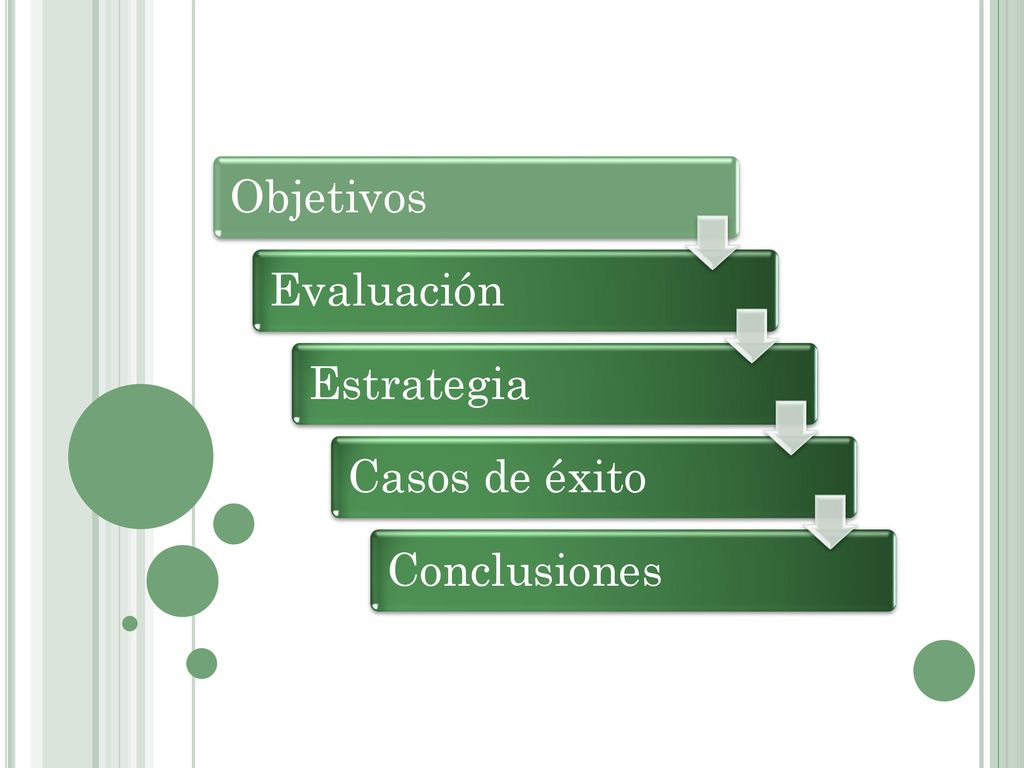

2 Objetivos Evaluación Estrategia Casos de éxito Conclusiones

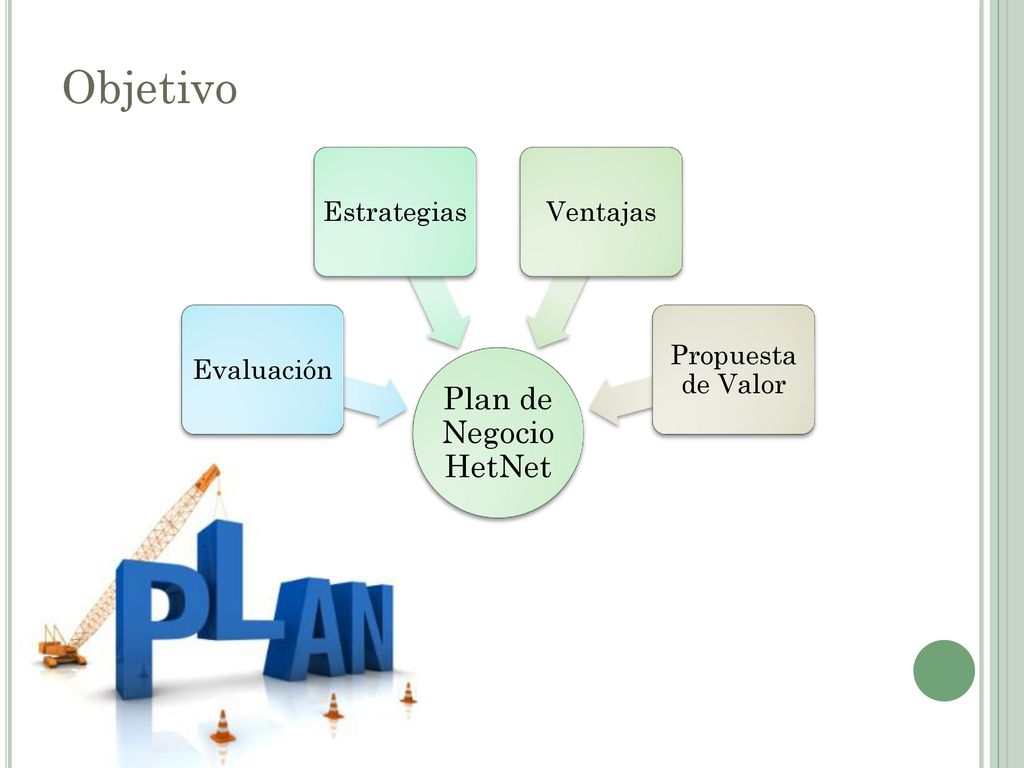

3 Objetivo Plan de Negocio HetNet Evaluación Estrategias Ventajas
Propuesta de Valor

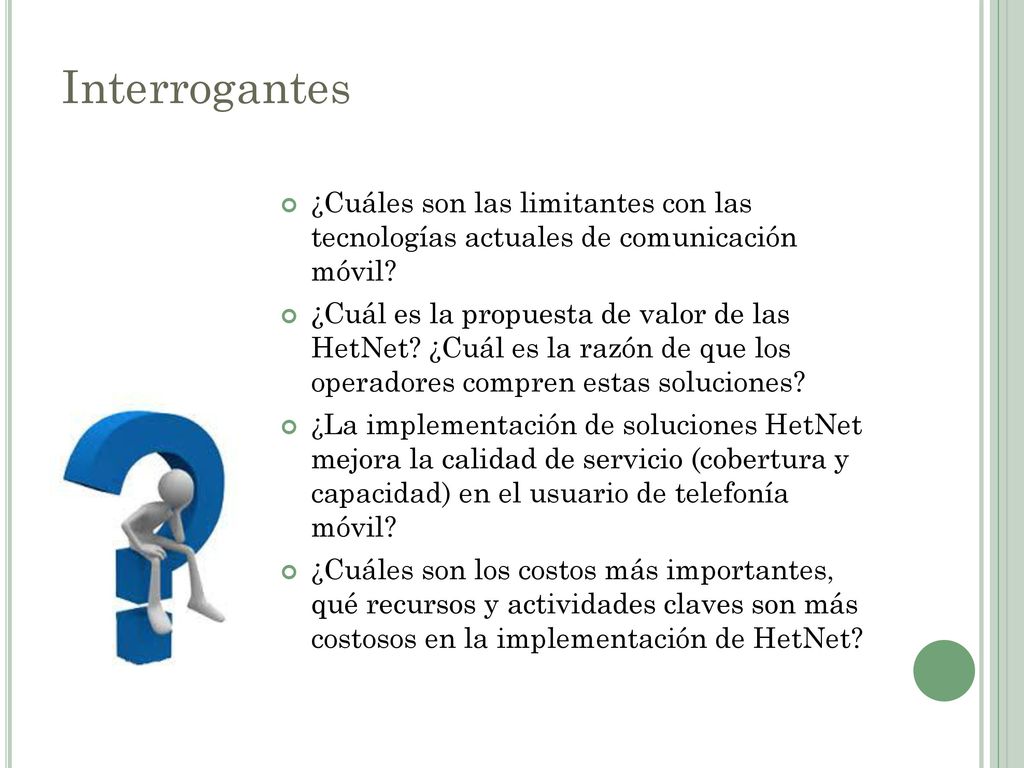

4 Interrogantes ¿Cuáles son las limitantes con las tecnologías actuales de comunicación móvil? ¿Cuál es la propuesta de valor de las HetNet? ¿Cuál es la razón de que los operadores compren estas soluciones? ¿La implementación de soluciones HetNet mejora la calidad de servicio (cobertura y capacidad) en el usuario de telefonía móvil? ¿Cuáles son los costos más importantes, qué recursos y actividades claves son más costosos en la implementación de HetNet?

5 Objetivos Evaluación Estrategia Casos de éxito Conclusiones

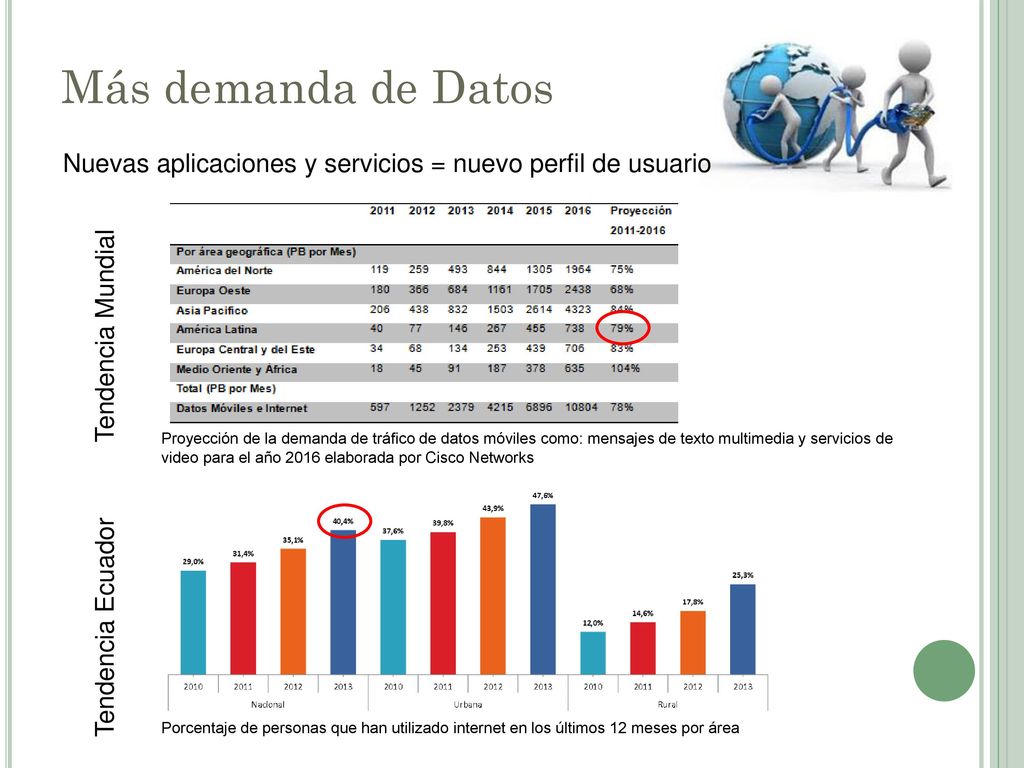

6 Más demanda de Datos Nuevas aplicaciones y servicios = nuevo perfil de usuario Tendencia Mundial Proyección de la demanda de tráfico de datos móviles como: mensajes de texto multimedia y servicios de video para el año 2016 elaborada por Cisco Networks Tendencia Ecuador Porcentaje de personas que han utilizado internet en los últimos 12 meses por área

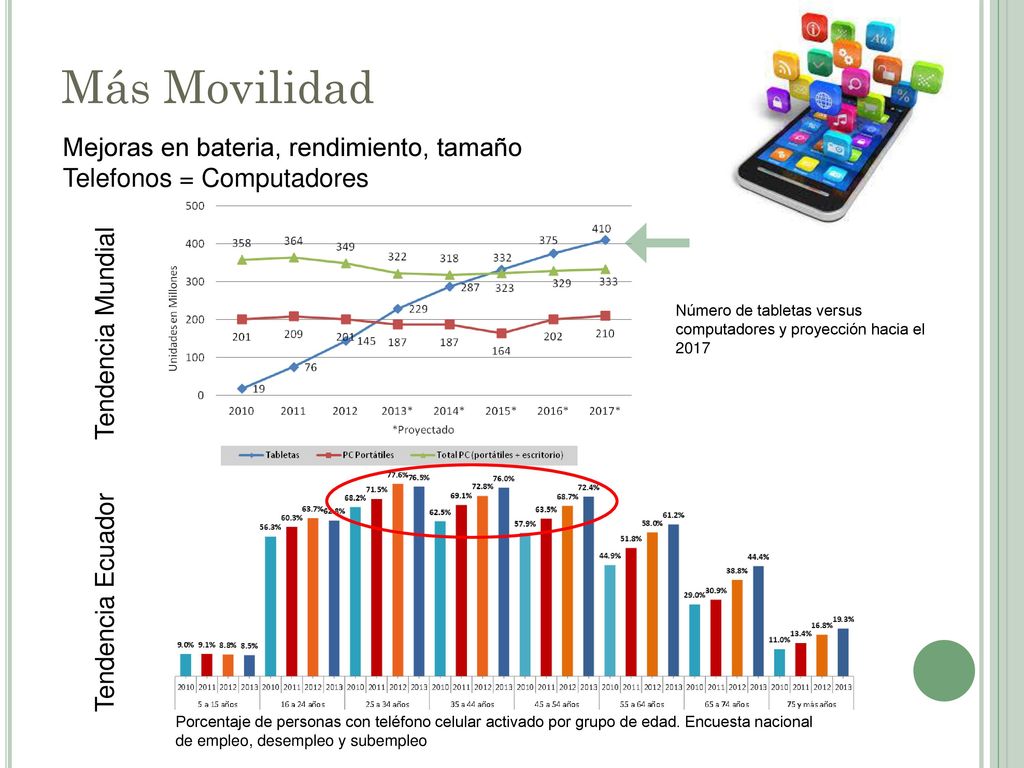

7 Más Movilidad Mejoras en bateria, rendimiento, tamaño
Telefonos = Computadores Número de tabletas versus computadores y proyección hacia el 2017 Tendencia Mundial Tendencia Ecuador Porcentaje de personas con teléfono celular activado por grupo de edad. Encuesta nacional de empleo, desempleo y subempleo

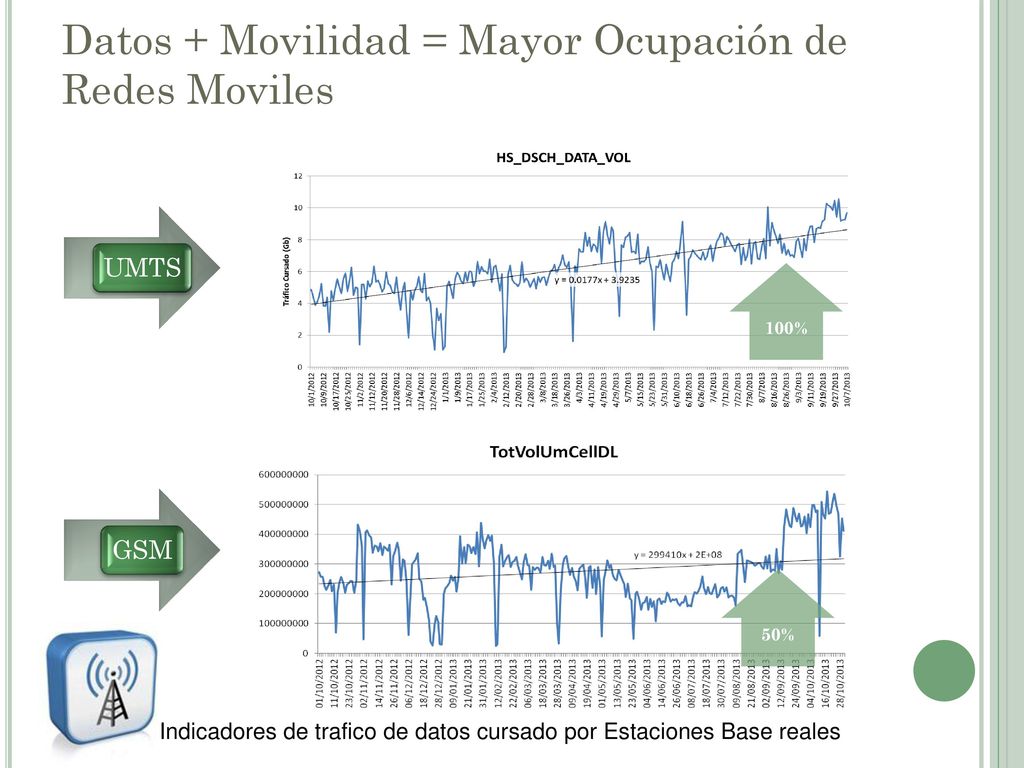

8 Datos + Movilidad = Mayor Ocupación de Redes Moviles
UMTS 100% GSM 50% Indicadores de trafico de datos cursado por Estaciones Base reales

9 Retos de la Redes Móviles
Técnicos Satisfacer la demanda Eficiencia espectral Ecónomicos Disminuir costos Competetividad Rentabilidad del negocio Operativos Tiempo de Despliegue Disponiblidad

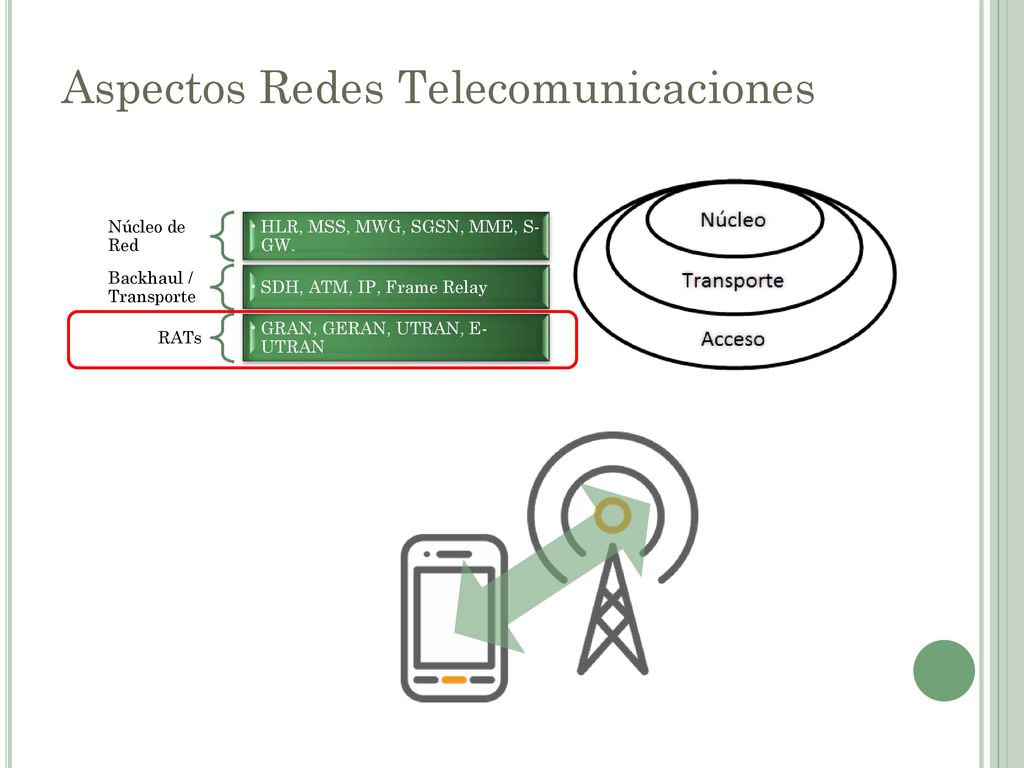

10 Aspectos Redes Telecomunicaciones
Núcleo de Red HLR, MSS, MWG, SGSN, MME, S-GW. Backhaul / Transporte SDH, ATM, IP, Frame Relay RATs GRAN, GERAN, UTRAN, E-UTRAN

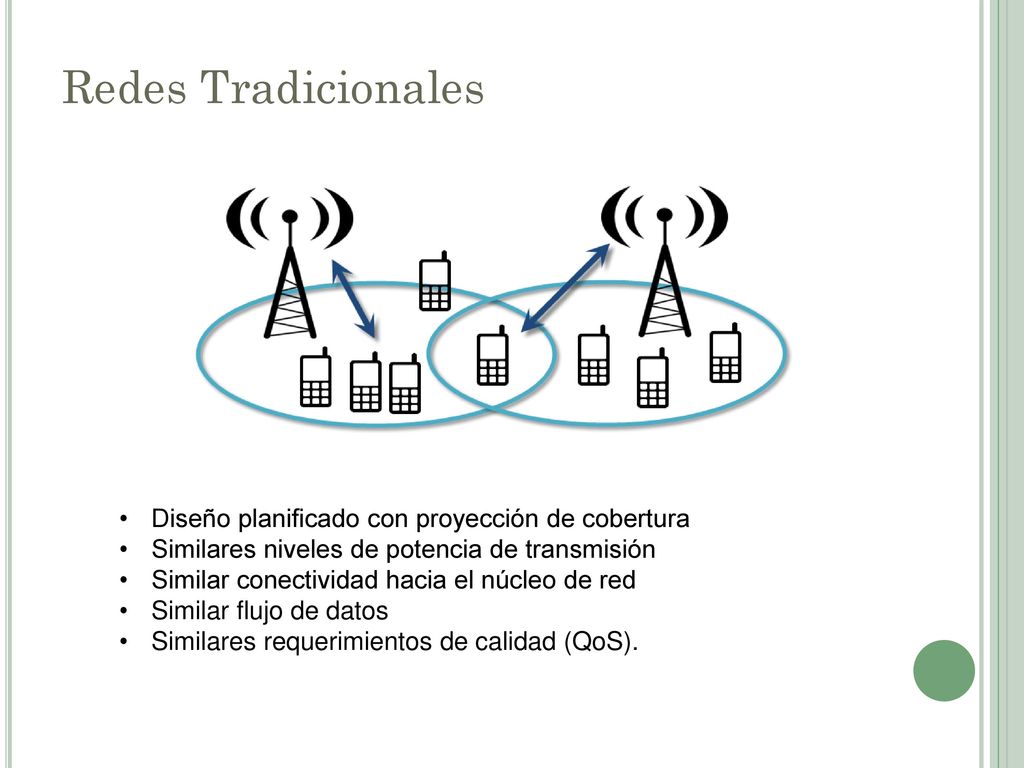

11 Redes Tradicionales Diseño planificado con proyección de cobertura
Similares niveles de potencia de transmisión Similar conectividad hacia el núcleo de red Similar flujo de datos Similares requerimientos de calidad (QoS).

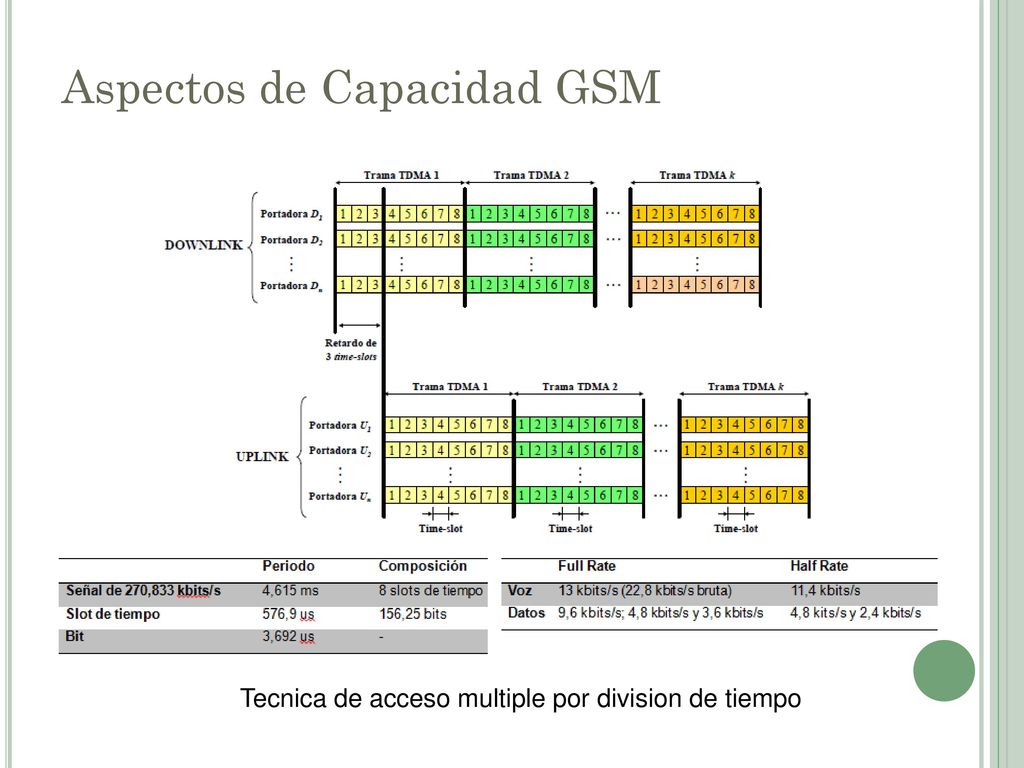

12 Aspectos de Capacidad GSM
Tecnica de acceso multiple por division de tiempo

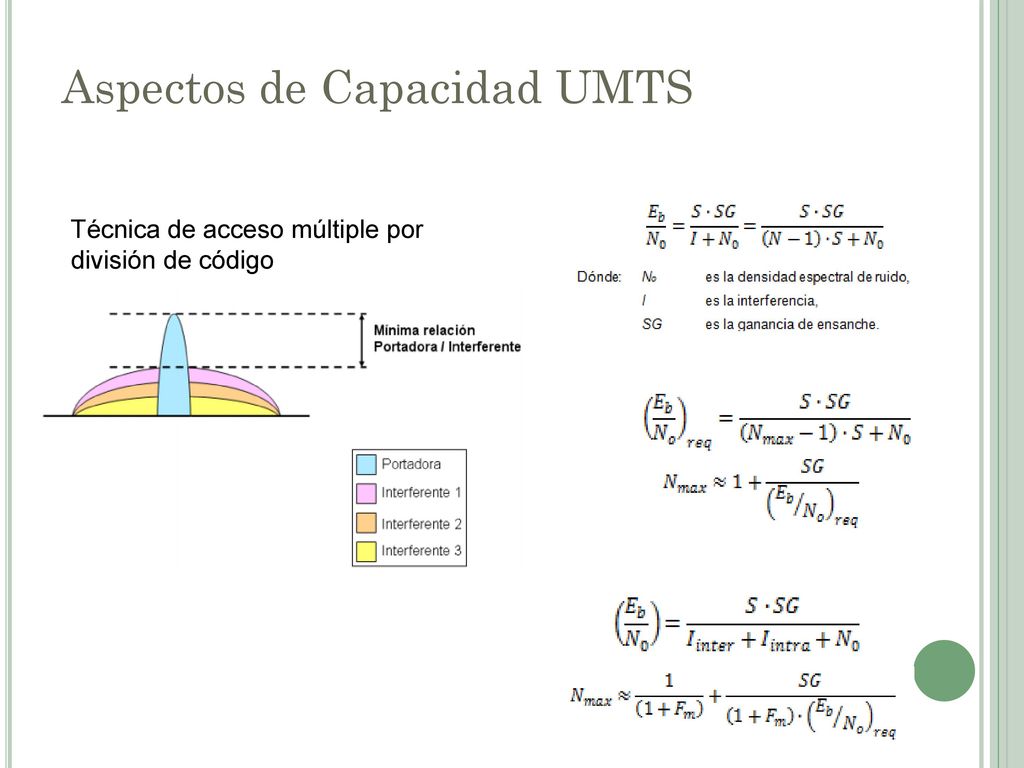

13 Aspectos de Capacidad UMTS
Técnica de acceso múltiple por división de código

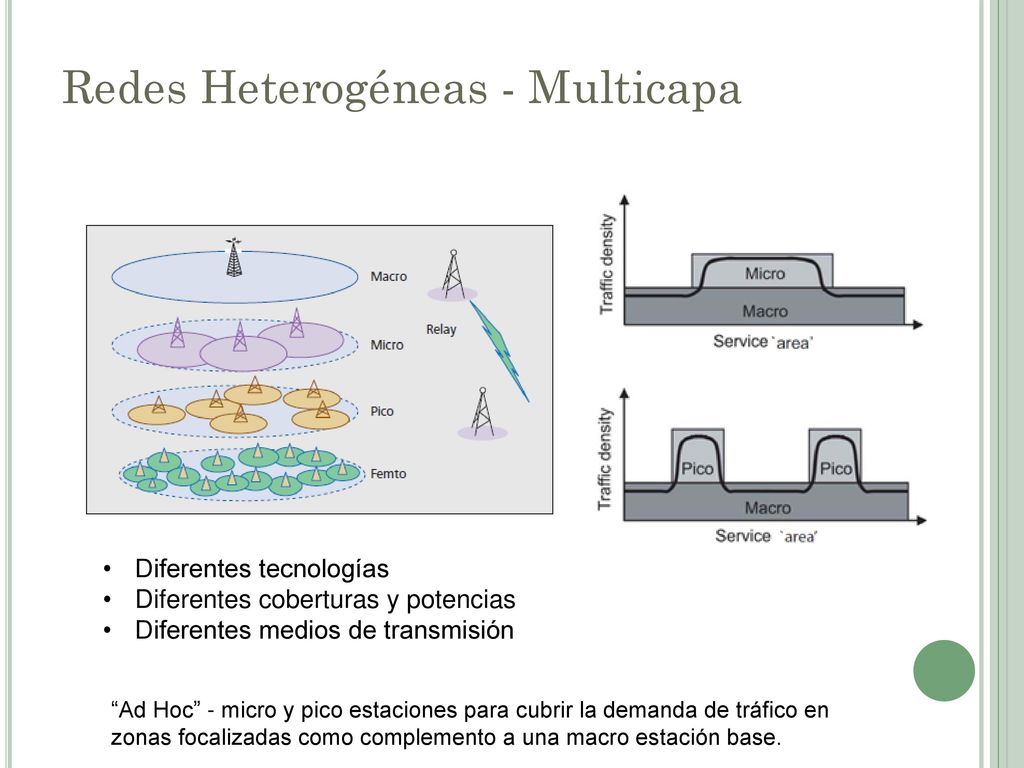

14 Redes Heterogéneas - Multicapa
Diferentes tecnologías Diferentes coberturas y potencias Diferentes medios de transmisión “Ad Hoc” - micro y pico estaciones para cubrir la demanda de tráfico en zonas focalizadas como complemento a una macro estación base.

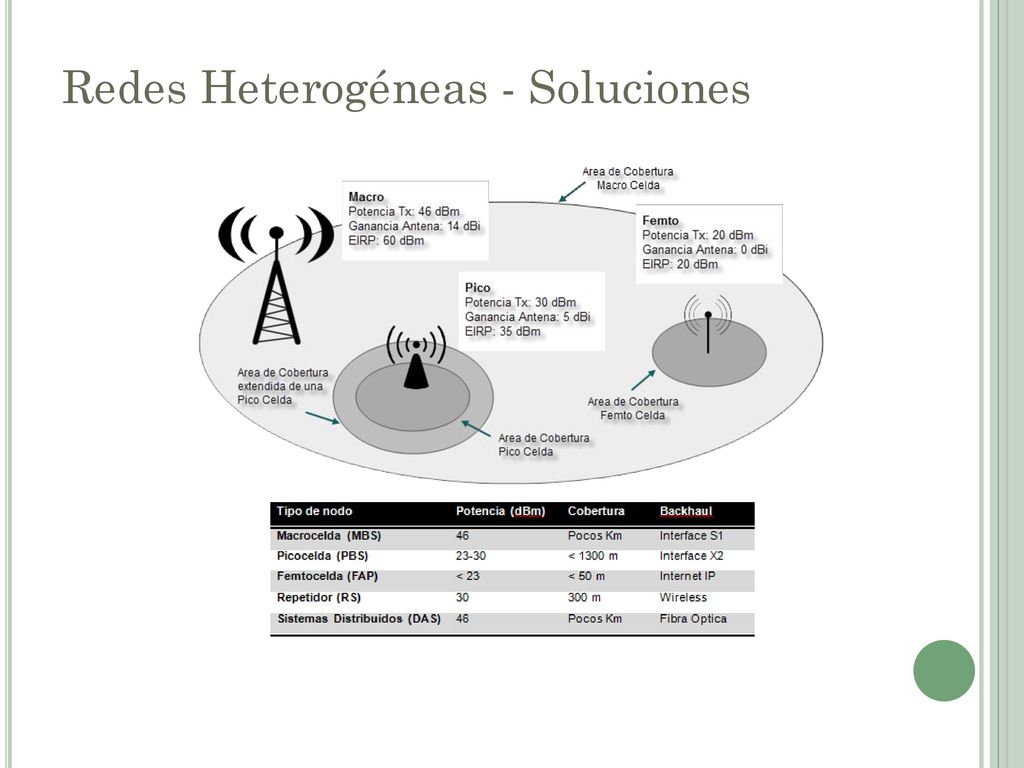

15 Redes Heterogéneas - Soluciones

16 Objetivos Evaluación Estrategia Casos de éxito Conclusiones

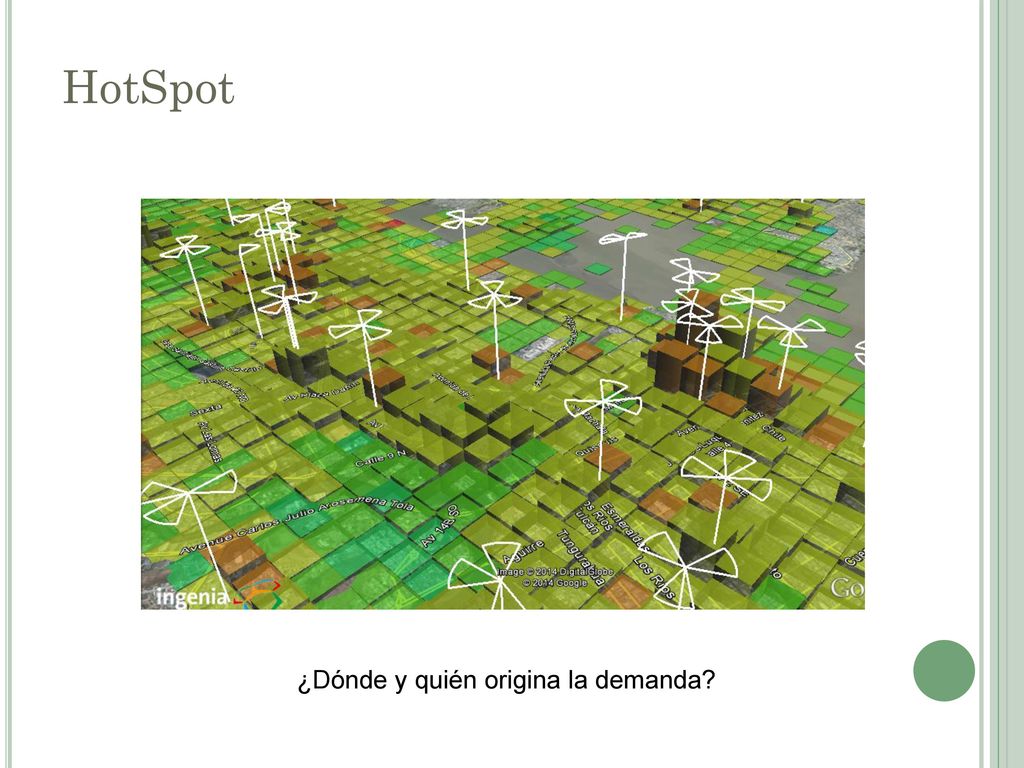

17 HotSpot ¿Dónde y quién origina la demanda?

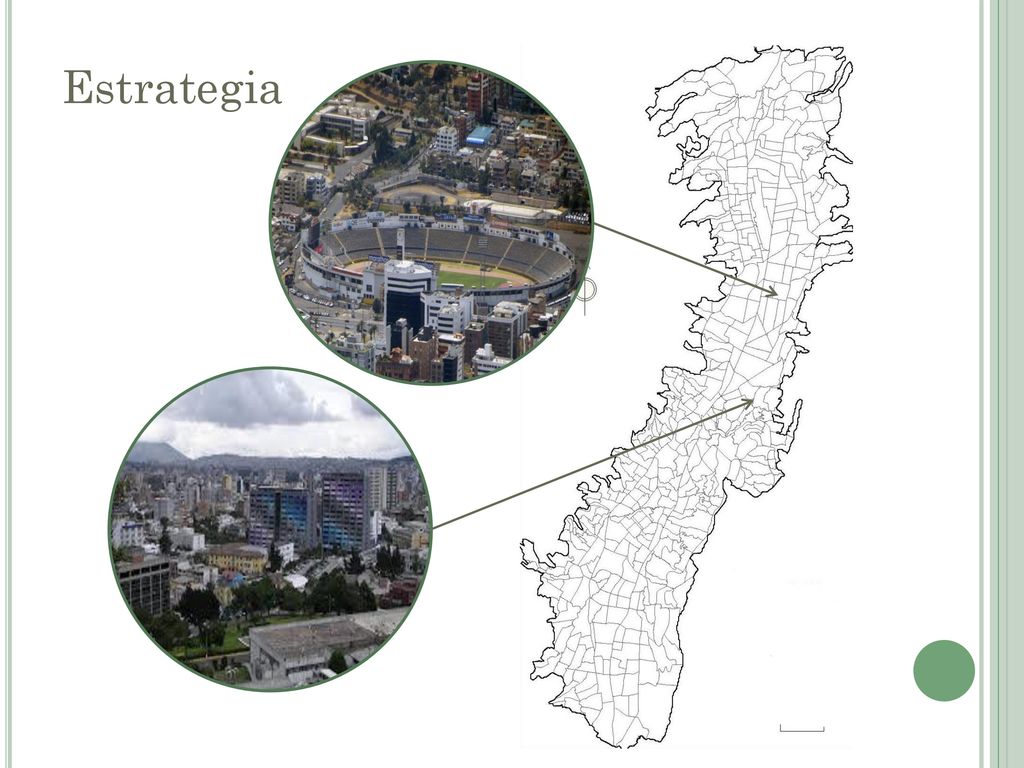

18 Estrategia

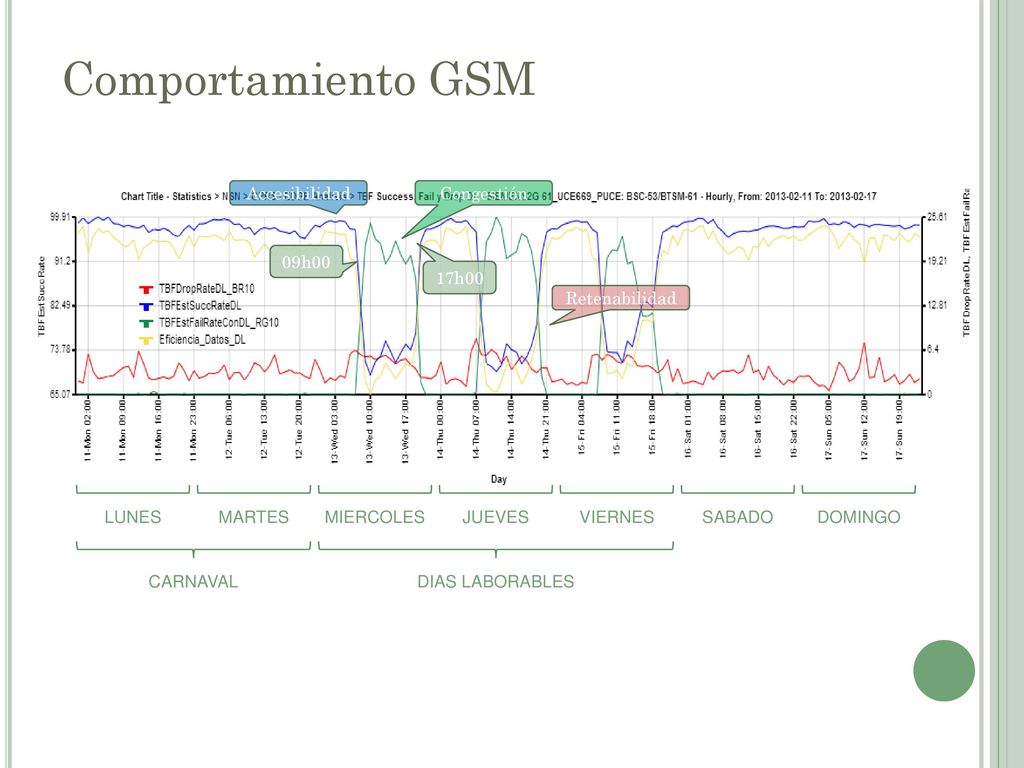

19 Comportamiento GSM Accesibilidad Congestión 09h00 17h00 Retenabilidad
LUNES MARTES MIERCOLES JUEVES VIERNES SABADO DOMINGO CARNAVAL DIAS LABORABLES

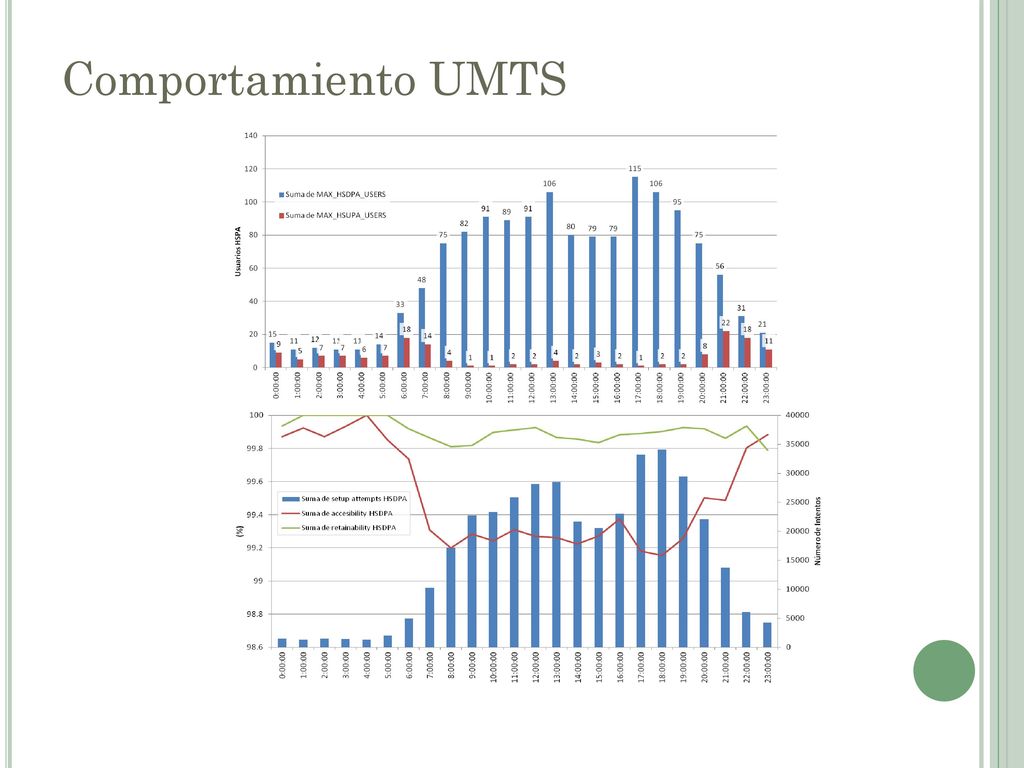

20 Comportamiento UMTS

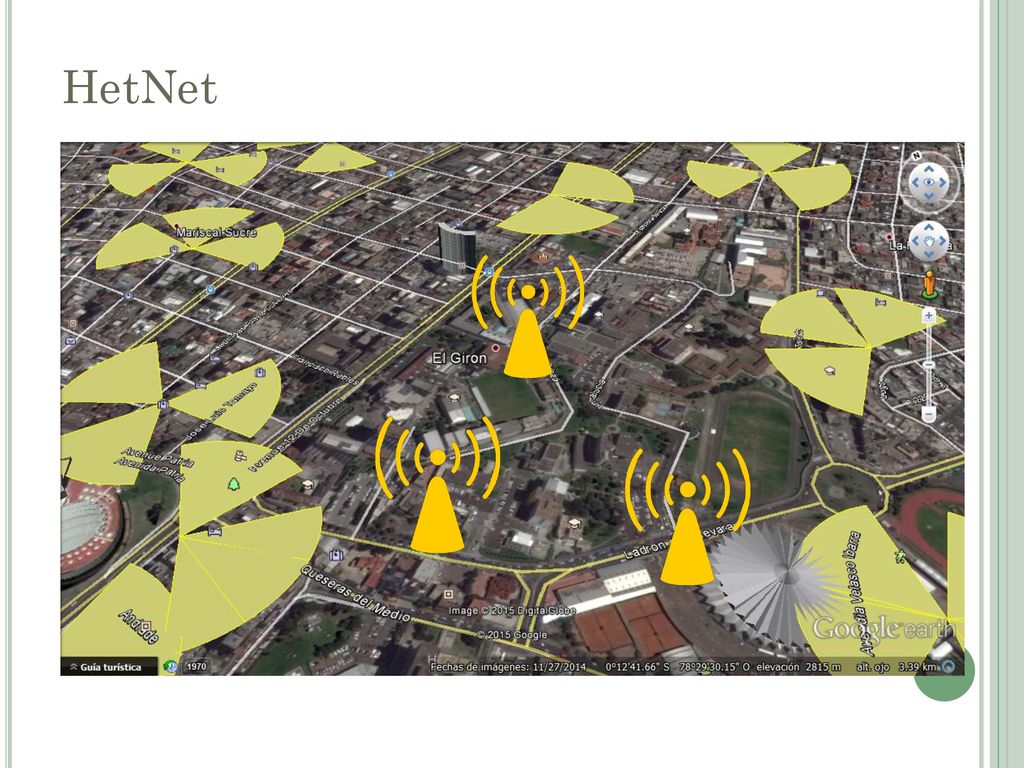

21 HetNet

22 Beneficios HetNet Disminución de capex Equipo Infraestructura
Disminución de opex Canon arriendo Backhaul (Transporte) Disminución de tiempo de despliegue Satisface demanda de forma efectiva

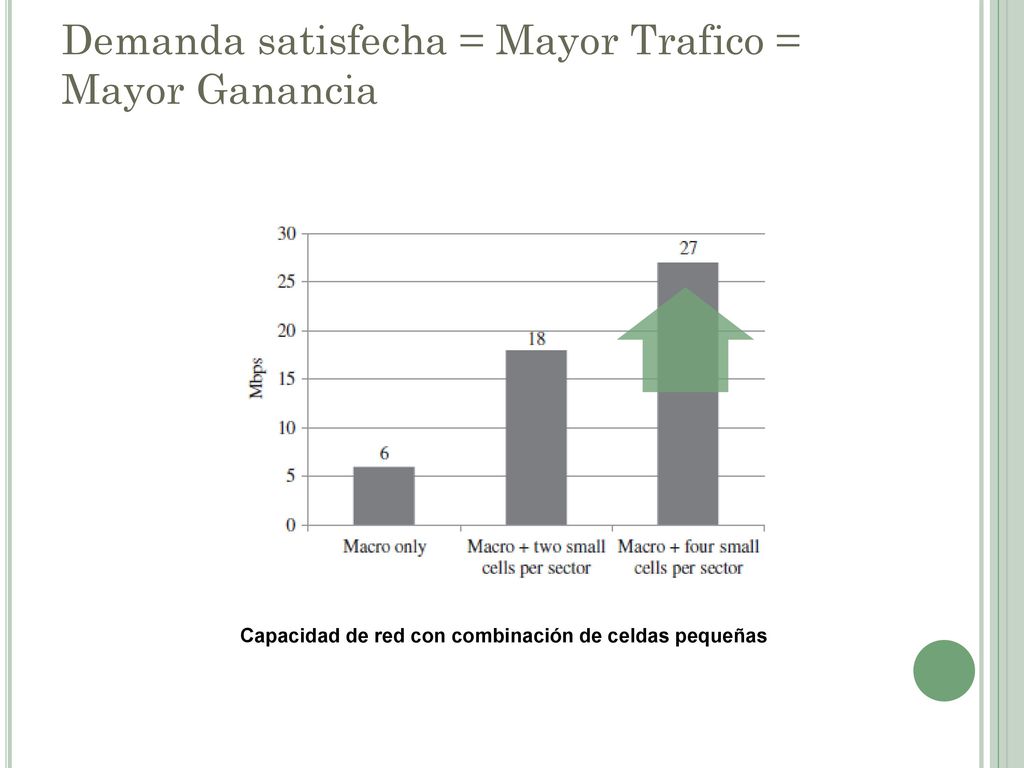

23 Demanda satisfecha = Mayor Trafico = Mayor Ganancia
Capacidad de red con combinación de celdas pequeñas

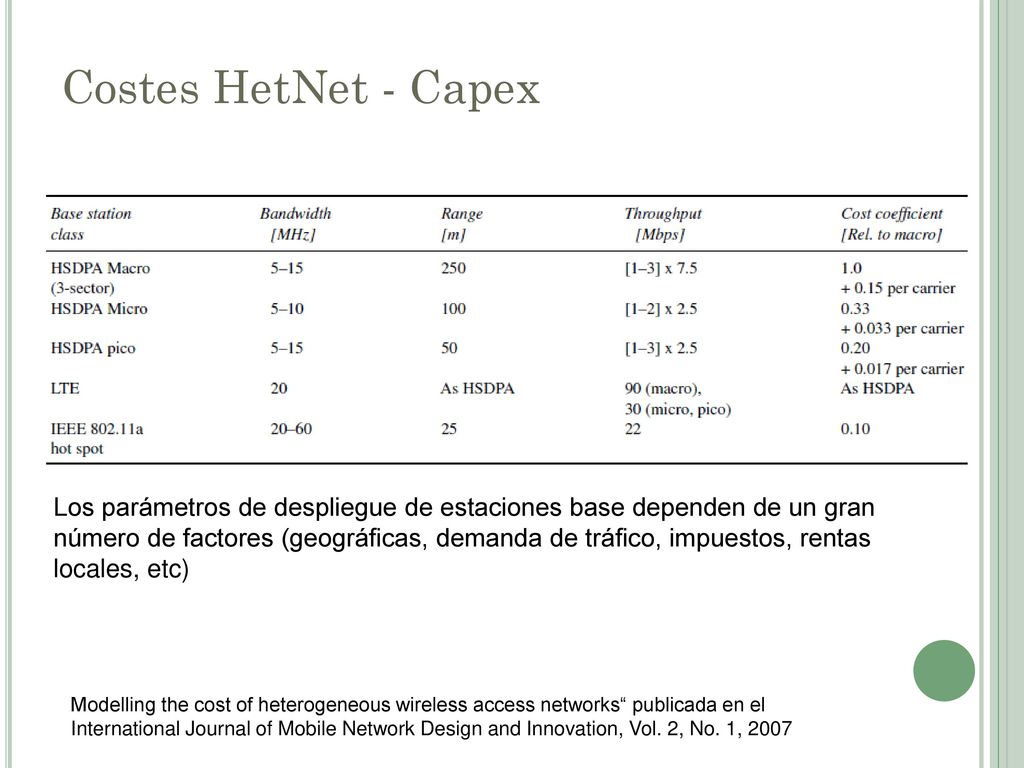

24 Costes HetNet - Capex Los parámetros de despliegue de estaciones base dependen de un gran número de factores (geográficas, demanda de tráfico, impuestos, rentas locales, etc) Modelling the cost of heterogeneous wireless access networks“ publicada en el International Journal of Mobile Network Design and Innovation, Vol. 2, No. 1, 2007

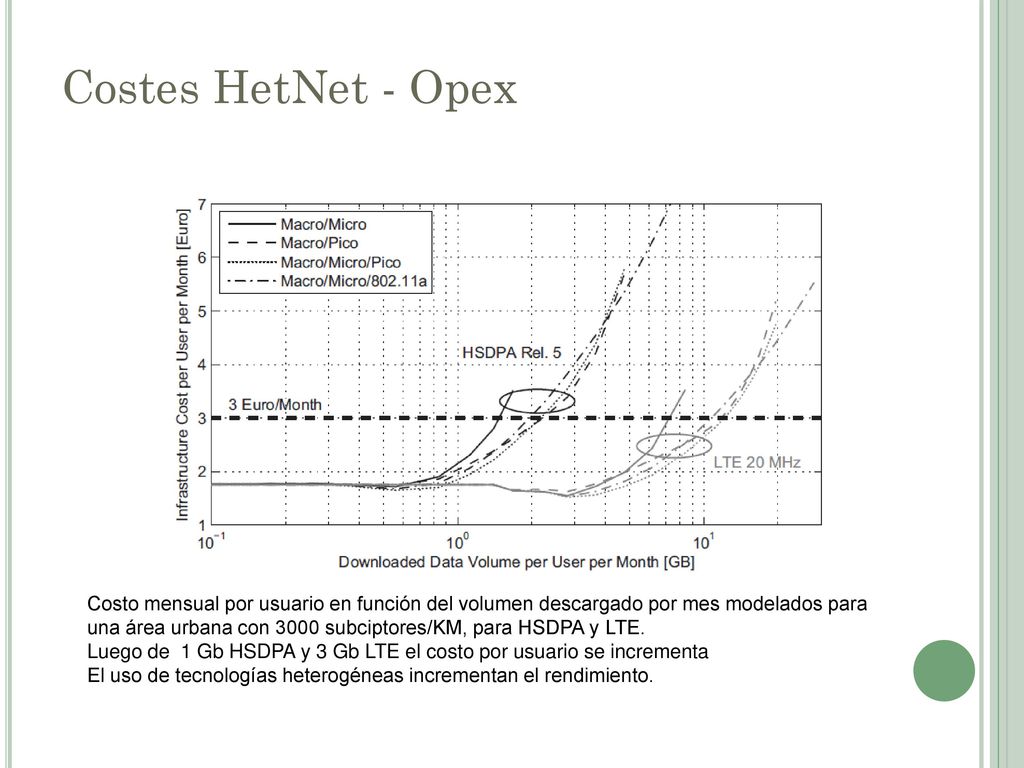

25 Costes HetNet - Opex Costo mensual por usuario en función del volumen descargado por mes modelados para una área urbana con 3000 subciptores/KM, para HSDPA y LTE. Luego de 1 Gb HSDPA y 3 Gb LTE el costo por usuario se incrementa El uso de tecnologías heterogéneas incrementan el rendimiento.

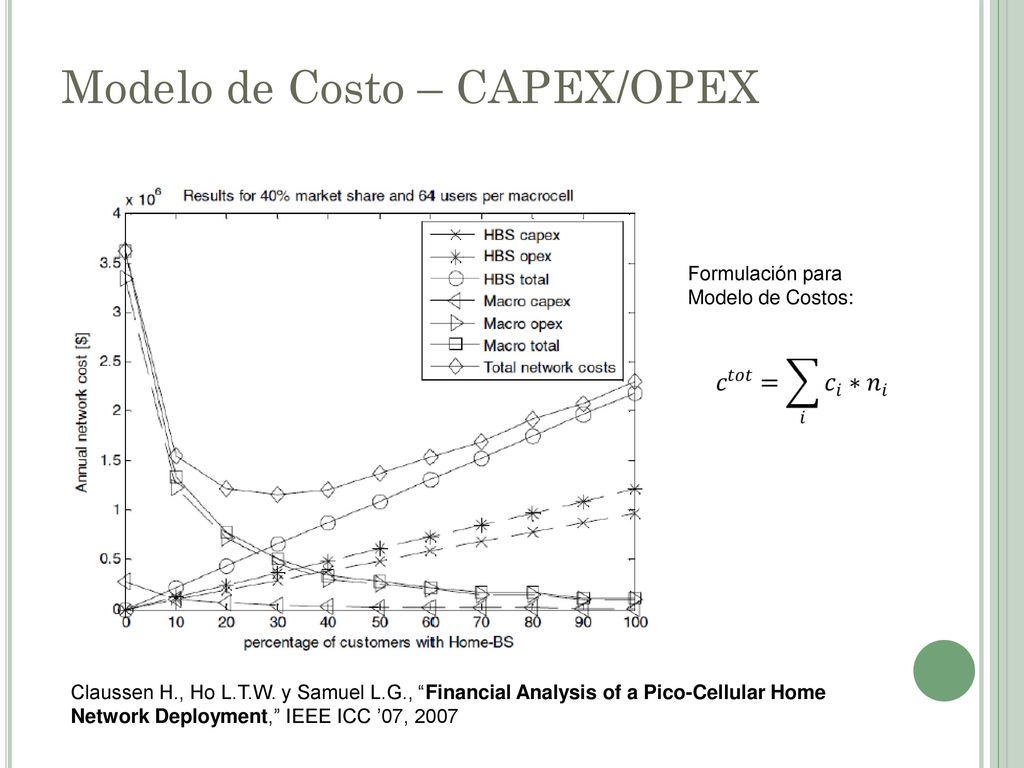

26 Modelo de Costo – CAPEX/OPEX
Formulación para Modelo de Costos: Claussen H., Ho L.T.W. y Samuel L.G., “Financial Analysis of a Pico-Cellular Home Network Deployment,” IEEE ICC ’07, 2007

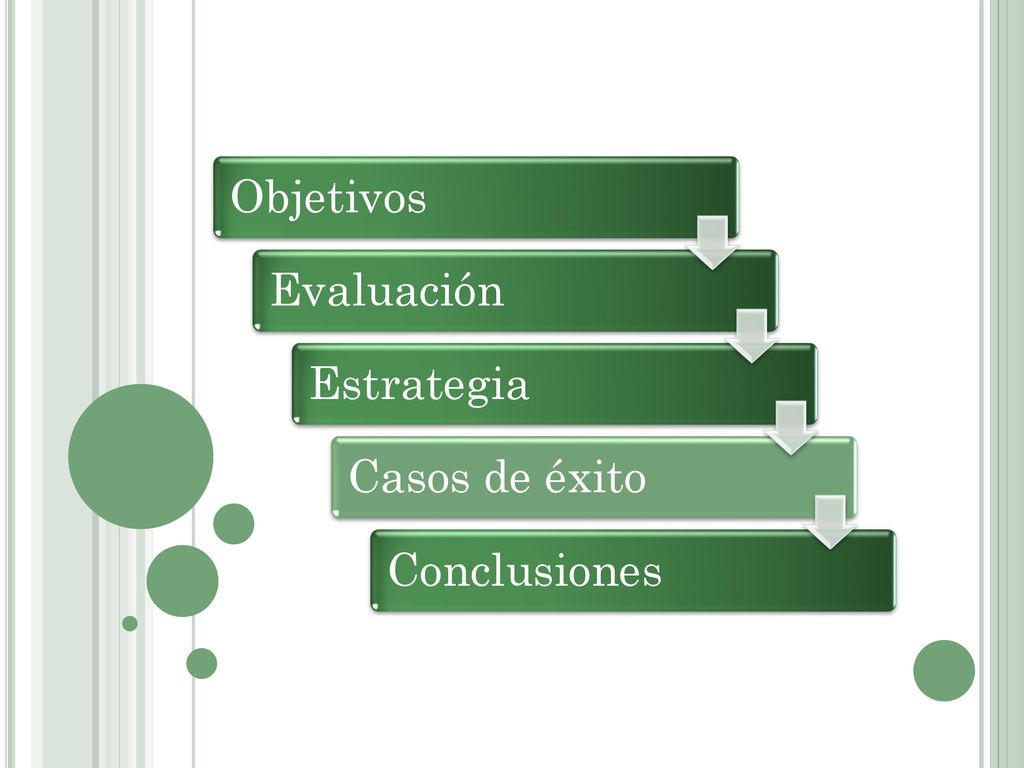

27 Objetivos Evaluación Estrategia Casos de éxito Conclusiones

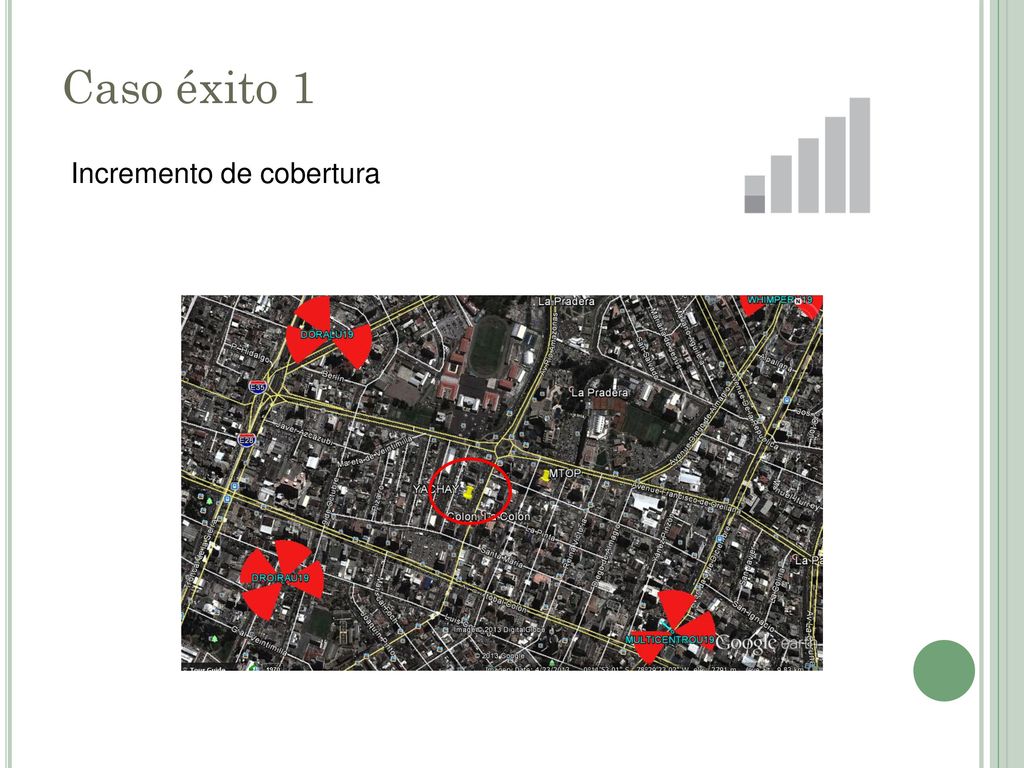

28 Caso éxito 1 Incremento de cobertura

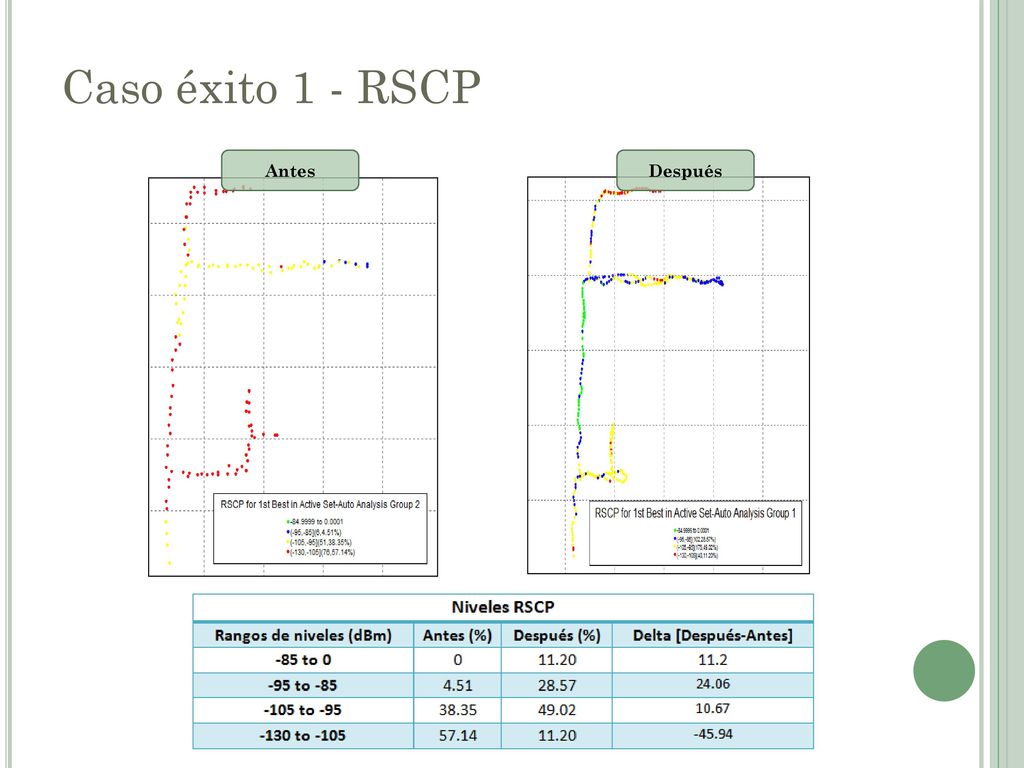

29 Caso éxito 1 - RSCP Antes Después

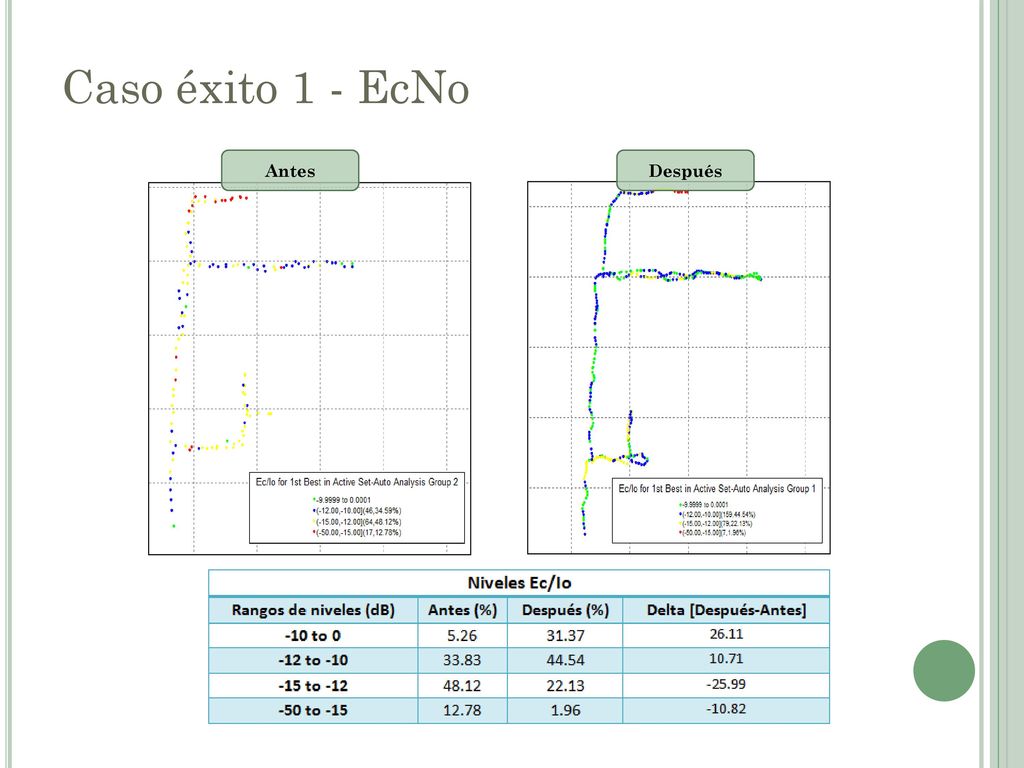

30 Caso éxito 1 - EcNo Antes Después

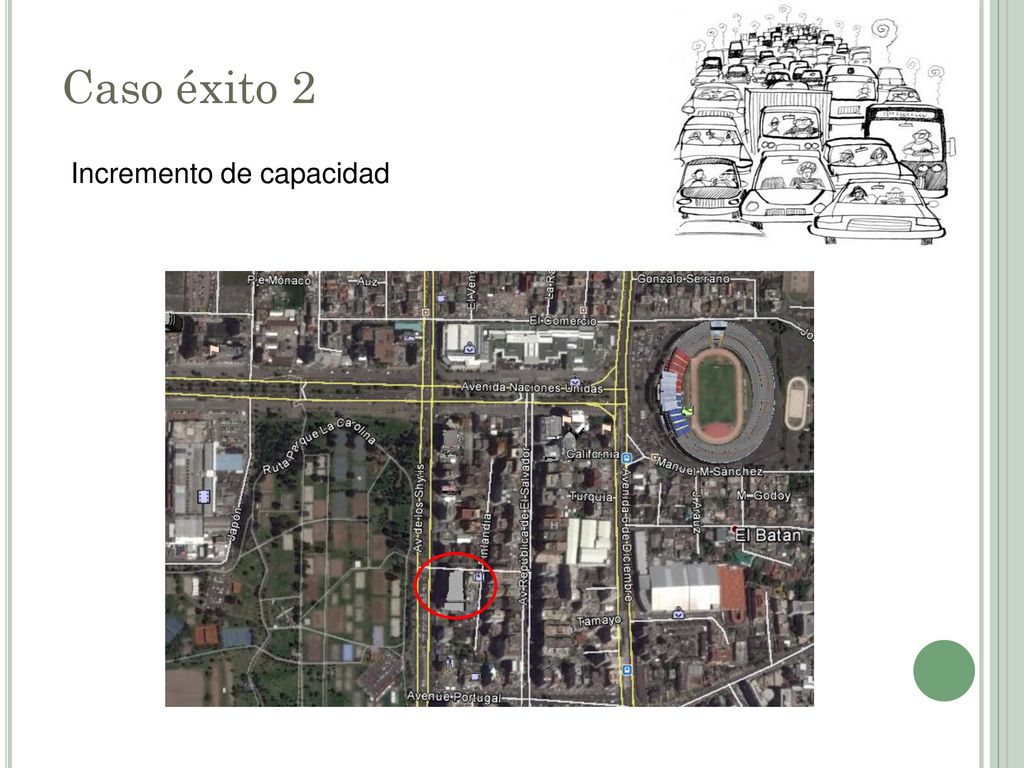

31 Caso éxito 2 Incremento de capacidad

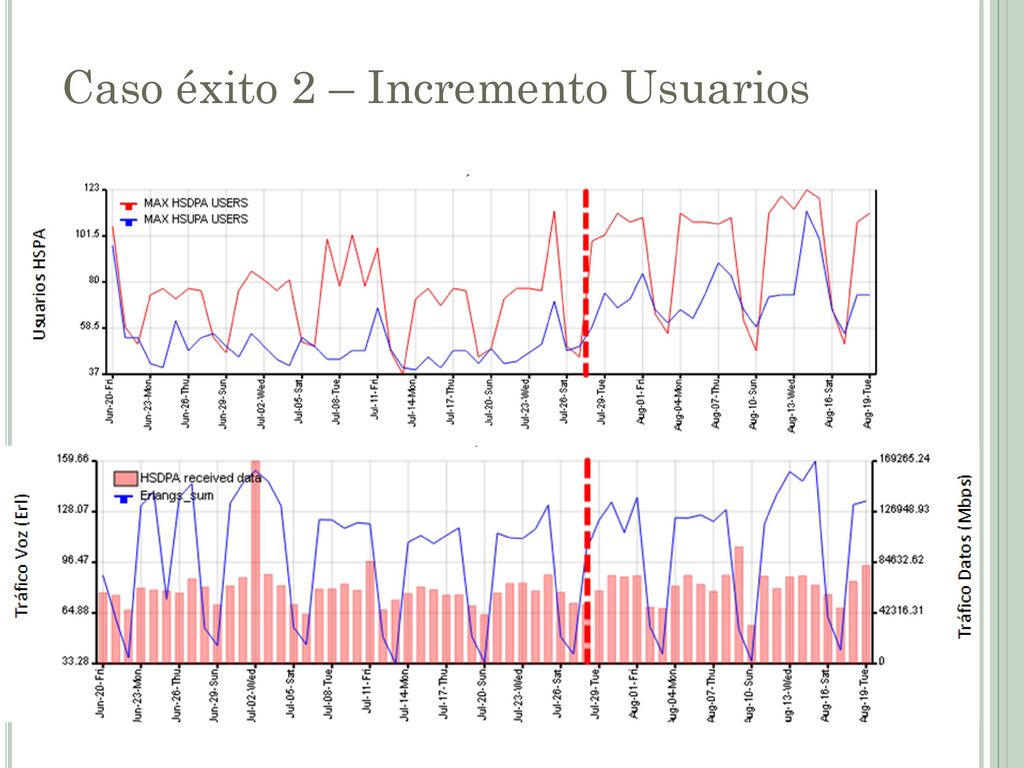

32 Caso éxito 2 – Incremento Usuarios

33 Objetivos Evaluación Estrategia Casos de éxito Conclusiones

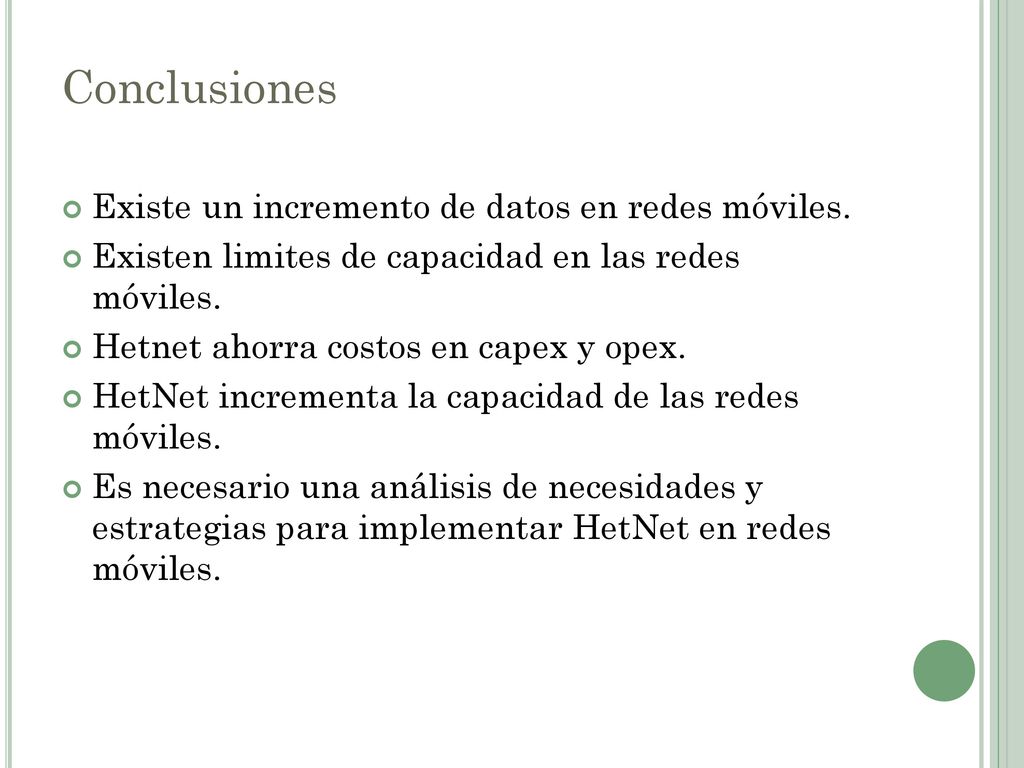

34 Conclusiones Existe un incremento de datos en redes móviles.
Existen limites de capacidad en las redes móviles. Hetnet ahorra costos en capex y opex. HetNet incrementa la capacidad de las redes móviles. Es necesario una análisis de necesidades y estrategias para implementar HetNet en redes móviles.

35 ¡Gracias!

36 Anexos

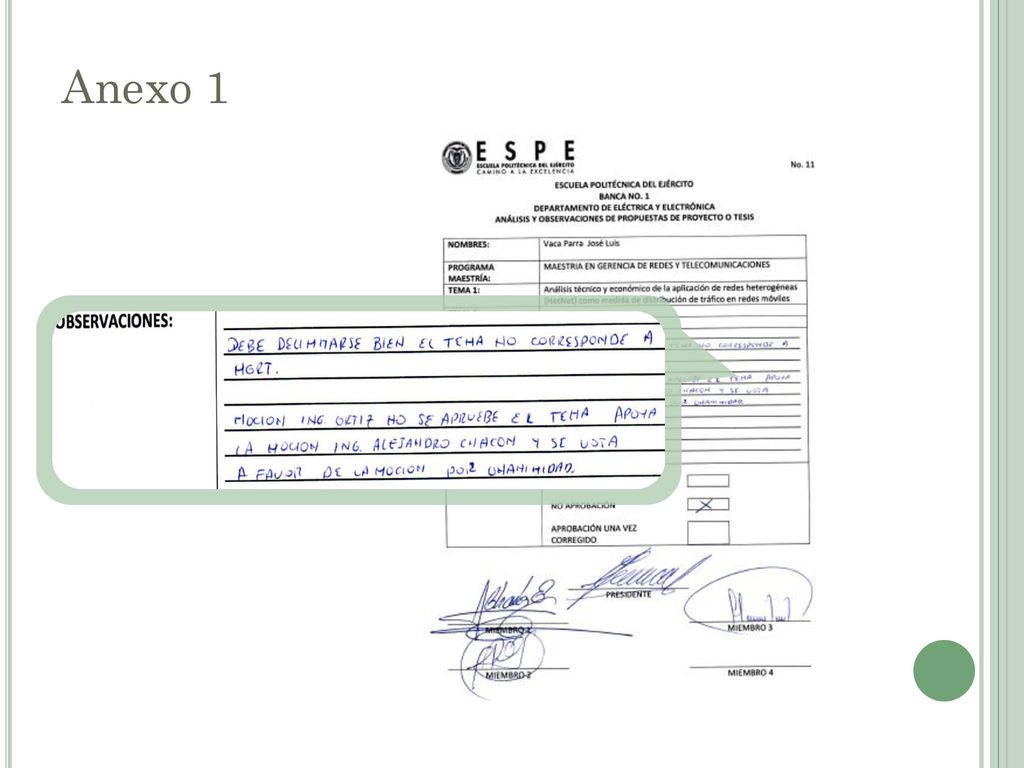

37 Anexo 1

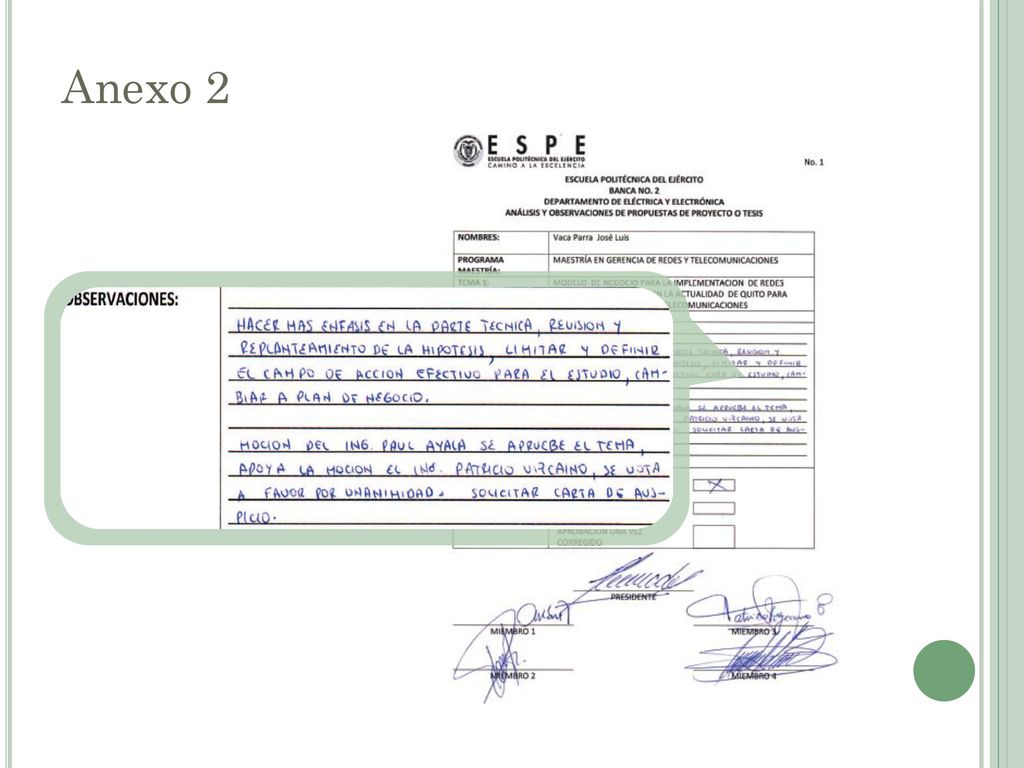

38 Anexo 2
