1.4- Comparación de sistemas

Presentación del tema: "1.4- Comparación de sistemas"— Transcripción de la presentación:

1 1.4- Comparación de sistemas
De acción Equipo Omega

2 1.4- Comparación de sistemas de acción

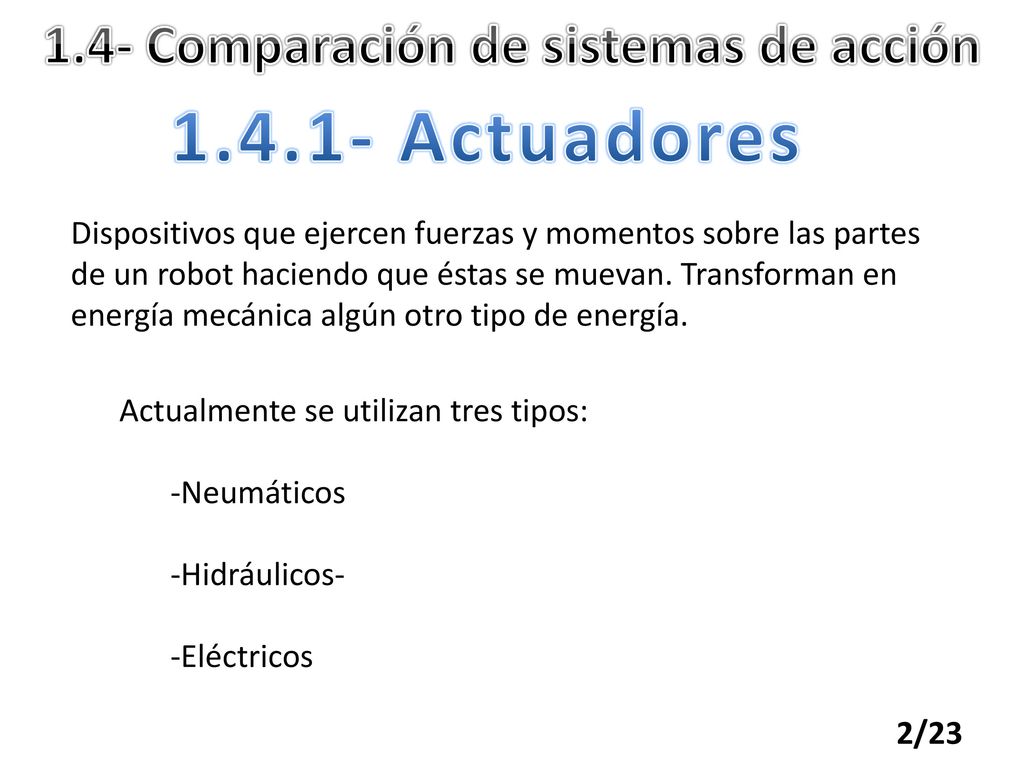

Actuadores Dispositivos que ejercen fuerzas y momentos sobre las partes de un robot haciendo que éstas se muevan. Transforman en energía mecánica algún otro tipo de energía. Actualmente se utilizan tres tipos: -Neumáticos -Hidráulicos- -Eléctricos

3 1.4- Comparación de sistemas de acción

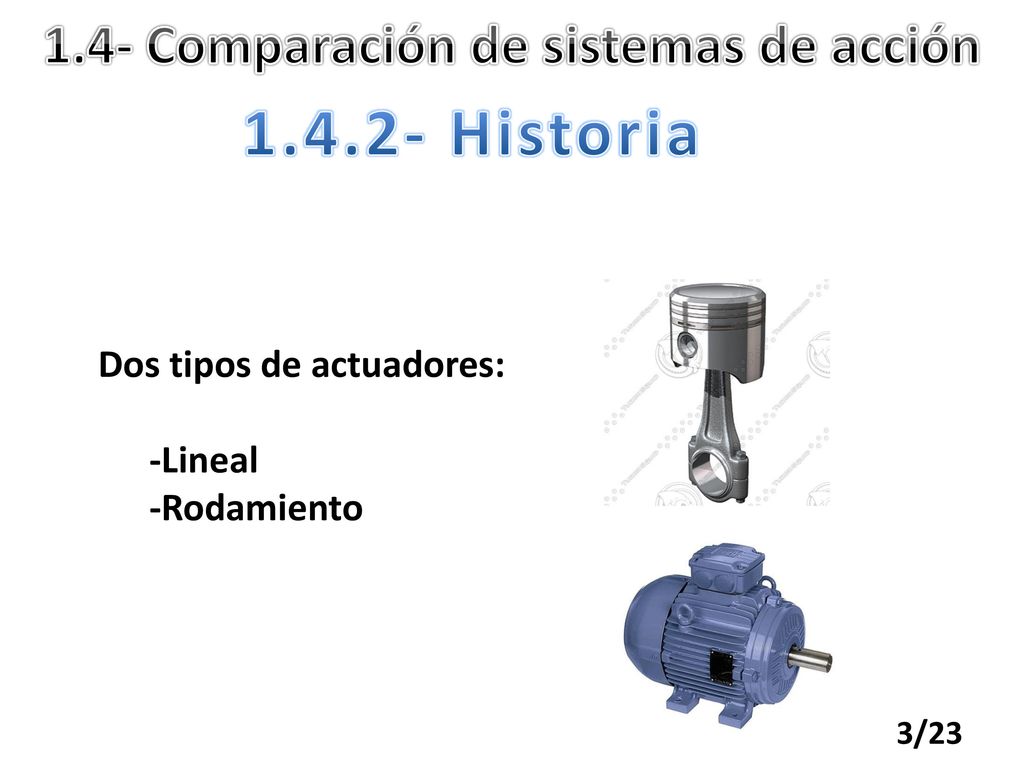

Historia Dos tipos de actuadores: -Lineal -Rodamiento

4 1.4- Comparación de sistemas de acción
Características Cada uno de estos sistemas presenta características diferentes, siendo preciso evaluarlas a la hora de seleccionar el tipo de actuador más conveniente. Las características a considerar son, entre otras: Potencia Control Peso y volumen Precisión Velocidad Mantenimiento Costo

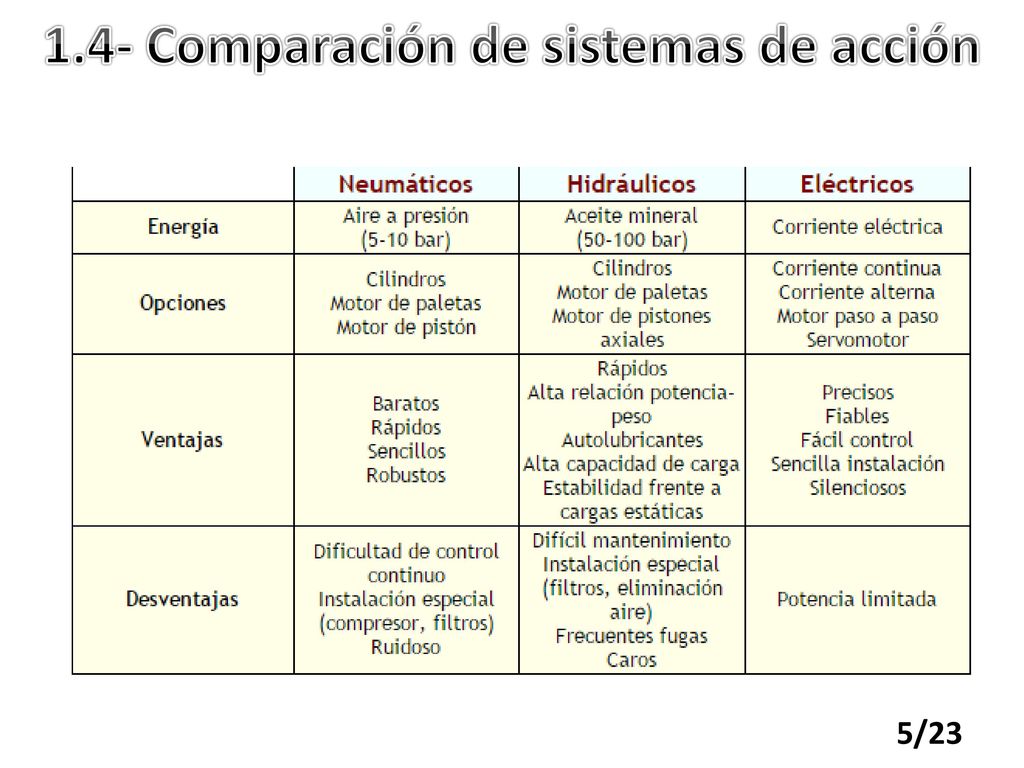

5 1.4- Comparación de sistemas de acción

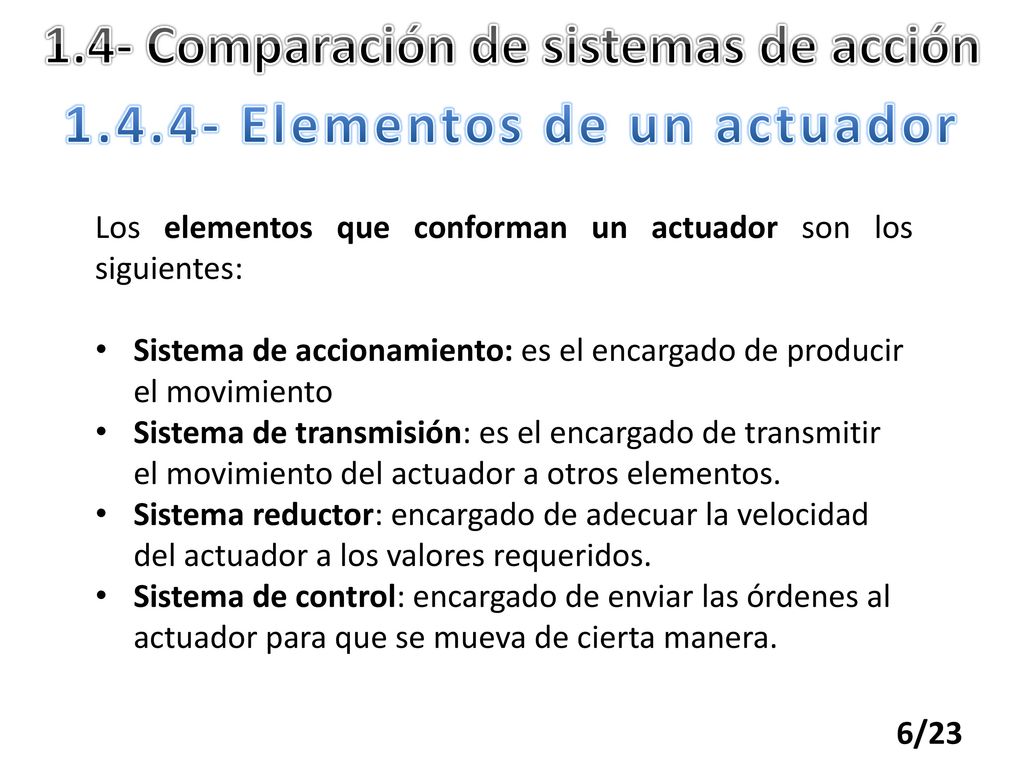

6 1.4- Comparación de sistemas de acción 1.4.4- Elementos de un actuador
Los elementos que conforman un actuador son los siguientes: Sistema de accionamiento: es el encargado de producir el movimiento Sistema de transmisión: es el encargado de transmitir el movimiento del actuador a otros elementos. Sistema reductor: encargado de adecuar la velocidad del actuador a los valores requeridos. Sistema de control: encargado de enviar las órdenes al actuador para que se mueva de cierta manera.

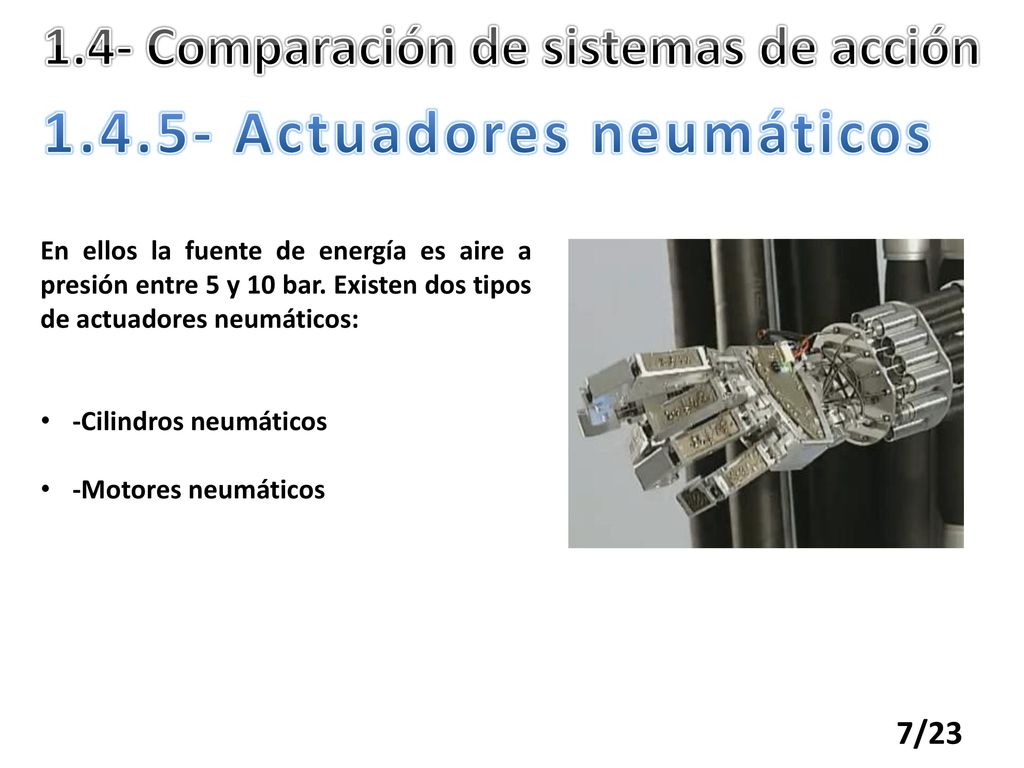

7 1.4- Comparación de sistemas de acción 1.4.5- Actuadores neumáticos
En ellos la fuente de energía es aire a presión entre 5 y 10 bar. Existen dos tipos de actuadores neumáticos: -Cilindros neumáticos -Motores neumáticos

8 1.4- Comparación de sistemas de acción

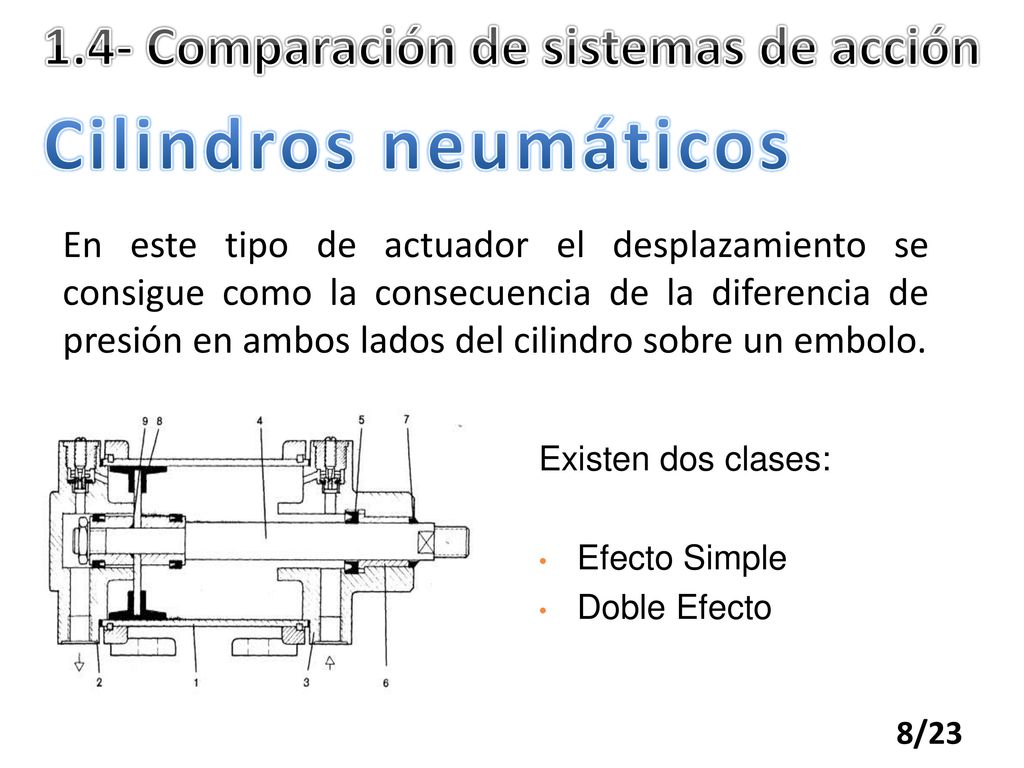

Cilindros neumáticos En este tipo de actuador el desplazamiento se consigue como la consecuencia de la diferencia de presión en ambos lados del cilindro sobre un embolo. Existen dos clases: Efecto Simple Doble Efecto

9 1.4- Comparación de sistemas de acción

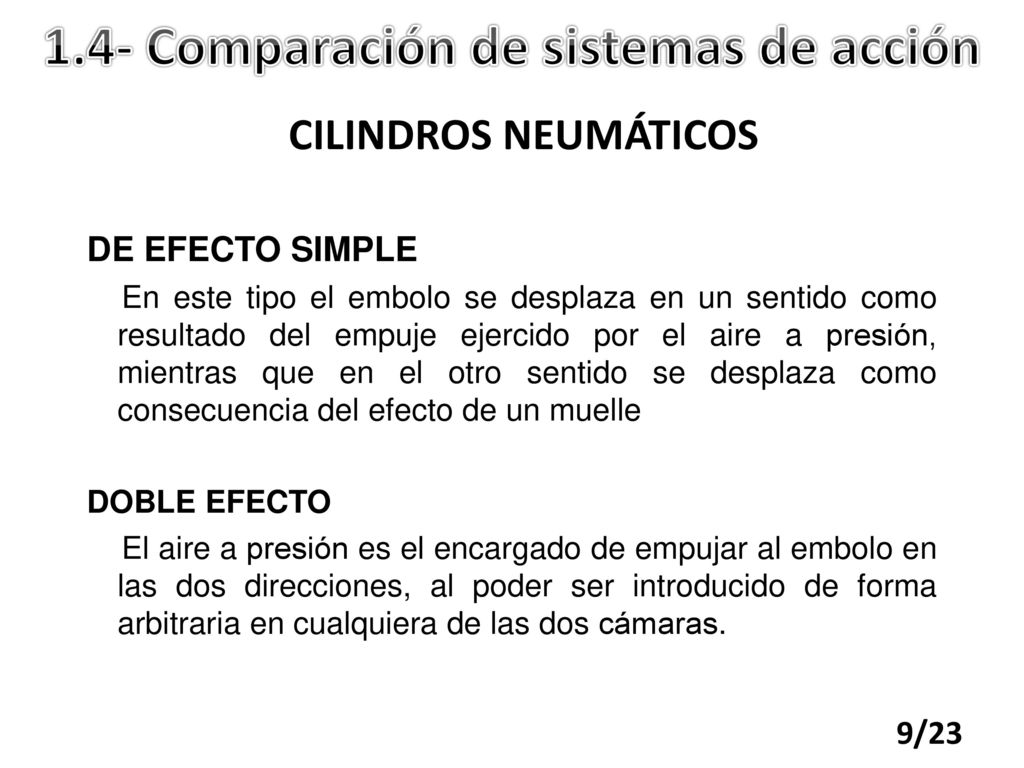

CILINDROS NEUMÁTICOS DE EFECTO SIMPLE En este tipo el embolo se desplaza en un sentido como resultado del empuje ejercido por el aire a presión, mientras que en el otro sentido se desplaza como consecuencia del efecto de un muelle DOBLE EFECTO El aire a presión es el encargado de empujar al embolo en las dos direcciones, al poder ser introducido de forma arbitraria en cualquiera de las dos cámaras.

10 1.4- Comparación de sistemas de acción
Motores neumáticos Se consigue el movimiento de rotación de un eje mediante el aire a presión. Se dividen en: Motores de aletas rotativas Motores de pistones axiales

11 1.4- Comparación de sistemas de acción Motores de aleta rotativa
Al entrar aire a presión en uno de los compartimientos formados por dos aletas la carcasa tiende a girar hacia un sentido.

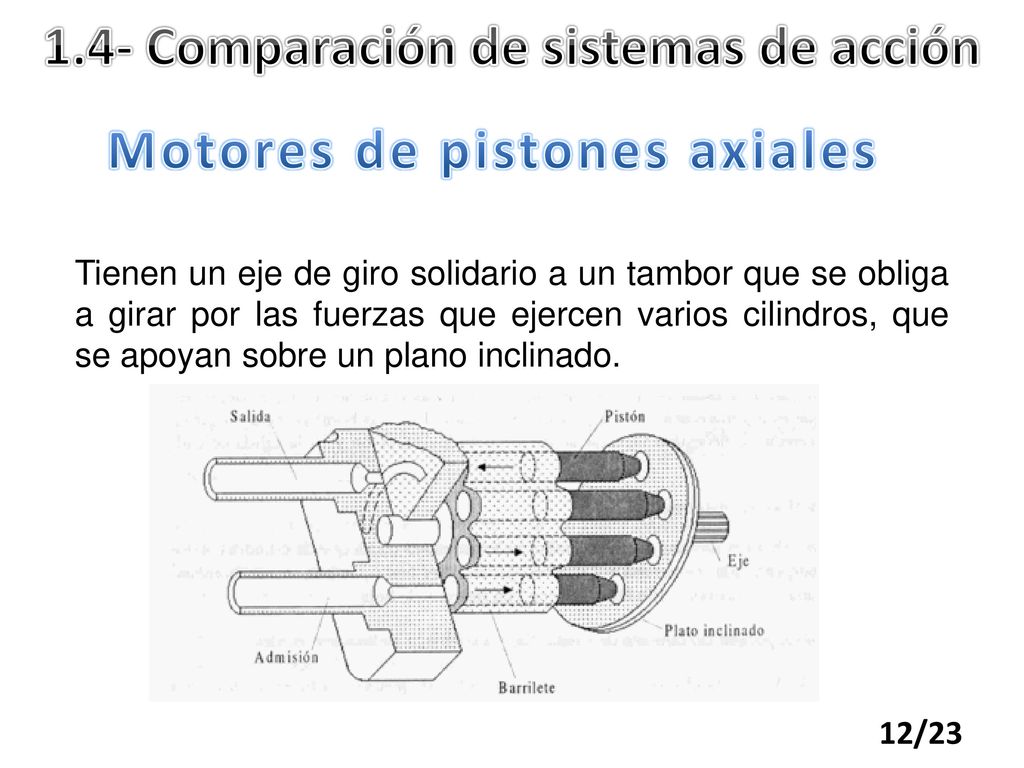

12 1.4- Comparación de sistemas de acción Motores de pistones axiales
Tienen un eje de giro solidario a un tambor que se obliga a girar por las fuerzas que ejercen varios cilindros, que se apoyan sobre un plano inclinado.

13 1.4- Comparación de sistemas de acción Motores de pistones axiales
Ventajas Baratos Rápidos Sencillos Robustos Desventajas Dificultad de control continuo Instalación especial( compresor, filtros) Ruidoso

14 1.4- Comparación de sistemas de acción 1.4.6- Actuadores hidráulicos
En este tipo de actuador su fuente de energía es aceites minerales a una presión comprendida entre los 50 y 100 bar, llegando a superar los 300 bar. Se dividen en: -Tipo cilindro -Motores de aletas y pistones

15 1.4- Comparación de sistemas de acción 1.4.6- Actuadores hidráulicos

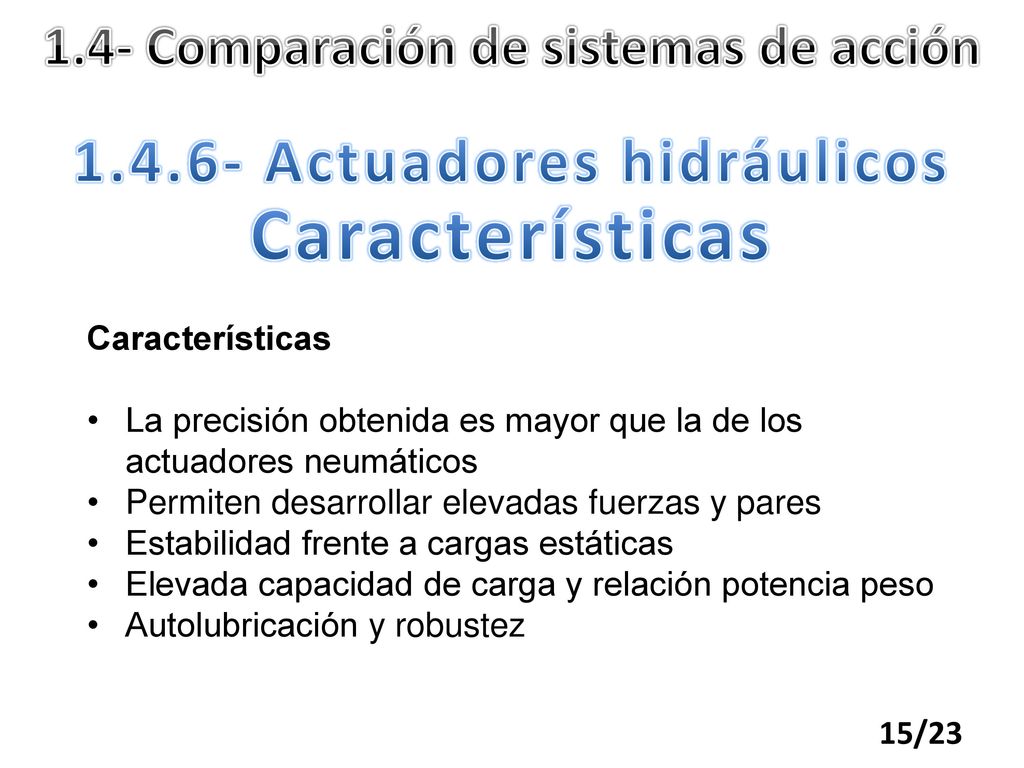

Características Características La precisión obtenida es mayor que la de los actuadores neumáticos Permiten desarrollar elevadas fuerzas y pares Estabilidad frente a cargas estáticas Elevada capacidad de carga y relación potencia peso Autolubricación y robustez

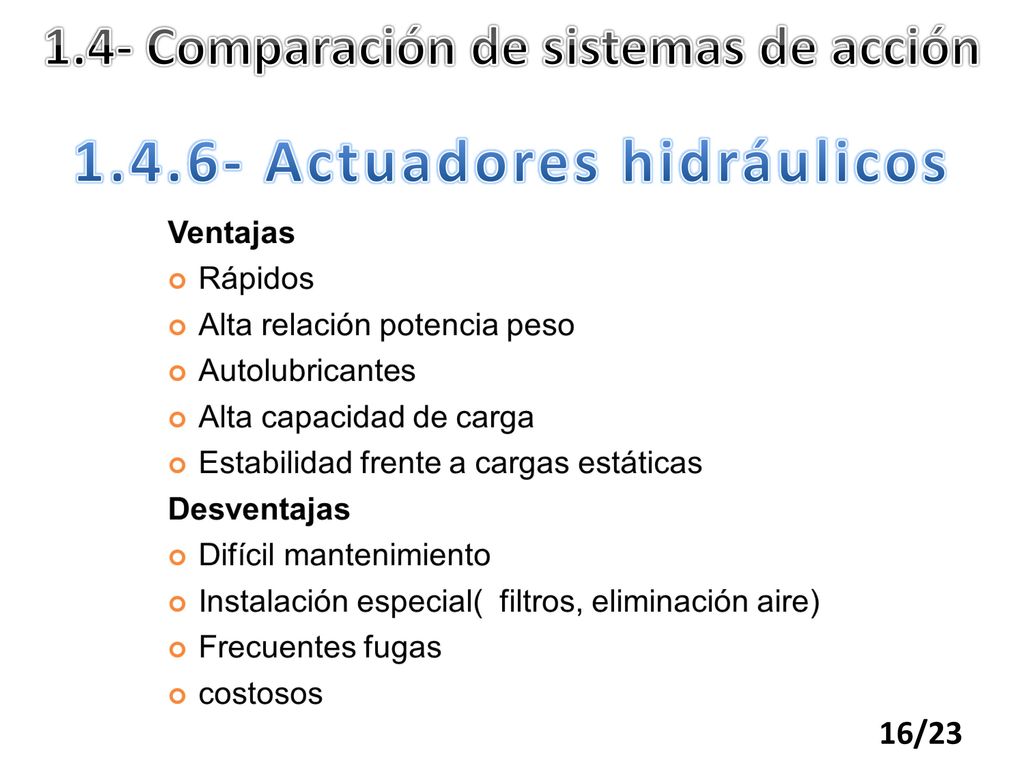

16 1.4- Comparación de sistemas de acción 1.4.6- Actuadores hidráulicos

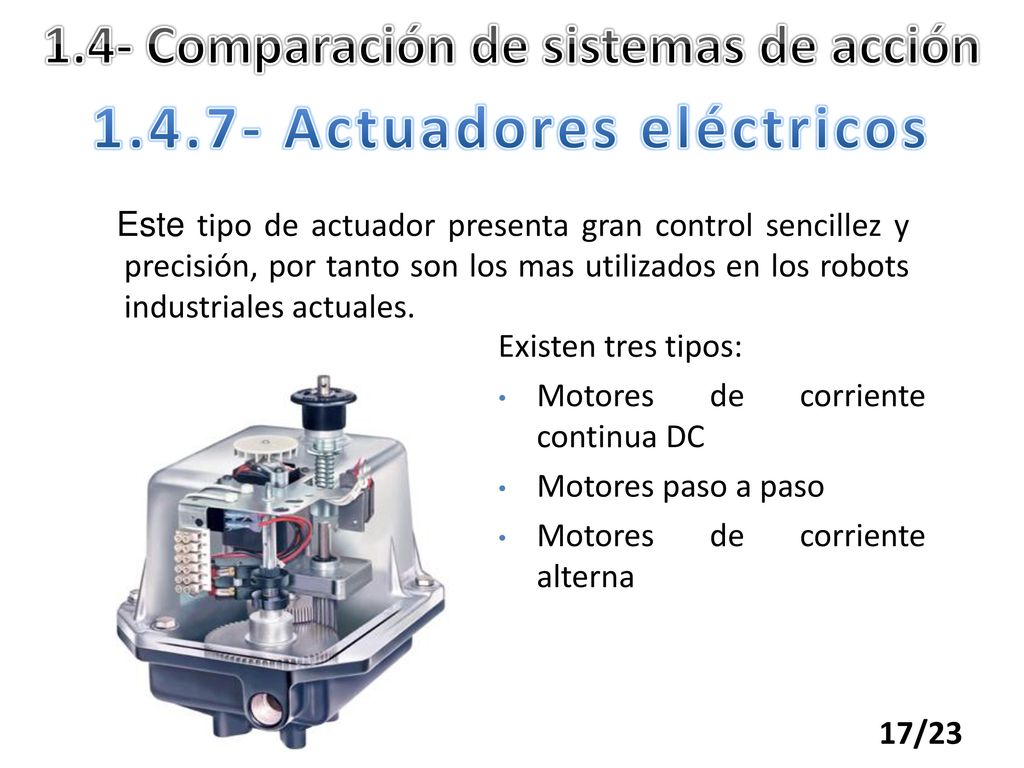

17 1.4- Comparación de sistemas de acción 1.4.7- Actuadores eléctricos
Este tipo de actuador presenta gran control sencillez y precisión, por tanto son los mas utilizados en los robots industriales actuales. Existen tres tipos: Motores de corriente continua DC Motores paso a paso Motores de corriente alterna

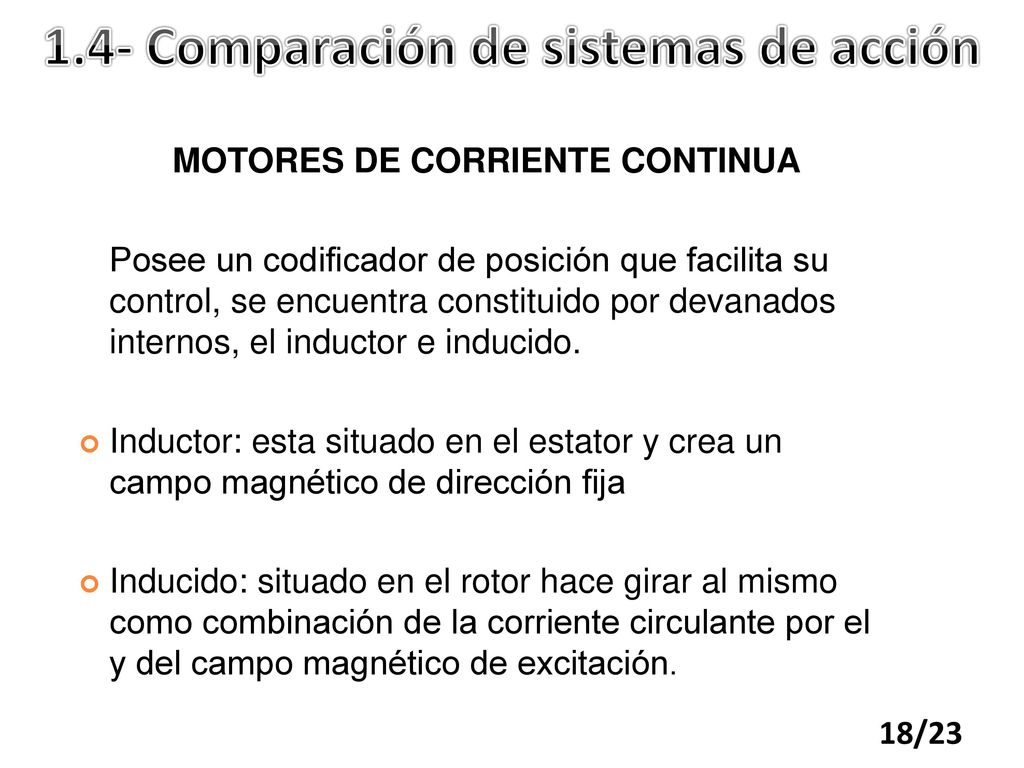

18 1.4- Comparación de sistemas de acción MOTORES DE CORRIENTE CONTINUA
Posee un codificador de posición que facilita su control, se encuentra constituido por devanados internos, el inductor e inducido. Inductor: esta situado en el estator y crea un campo magnético de dirección fija Inducido: situado en el rotor hace girar al mismo como combinación de la corriente circulante por el y del campo magnético de excitación.

19 1.4- Comparación de sistemas de acción

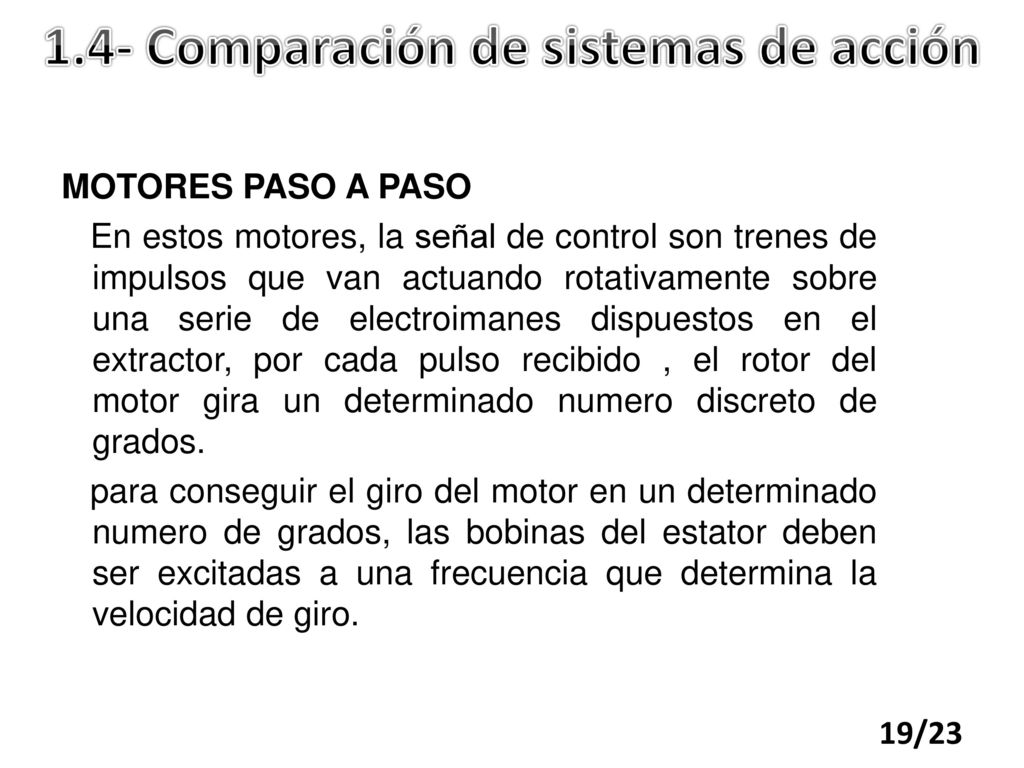

MOTORES PASO A PASO En estos motores, la señal de control son trenes de impulsos que van actuando rotativamente sobre una serie de electroimanes dispuestos en el extractor, por cada pulso recibido , el rotor del motor gira un determinado numero discreto de grados. para conseguir el giro del motor en un determinado numero de grados, las bobinas del estator deben ser excitadas a una frecuencia que determina la velocidad de giro.

20 1.4- Comparación de sistemas de acción

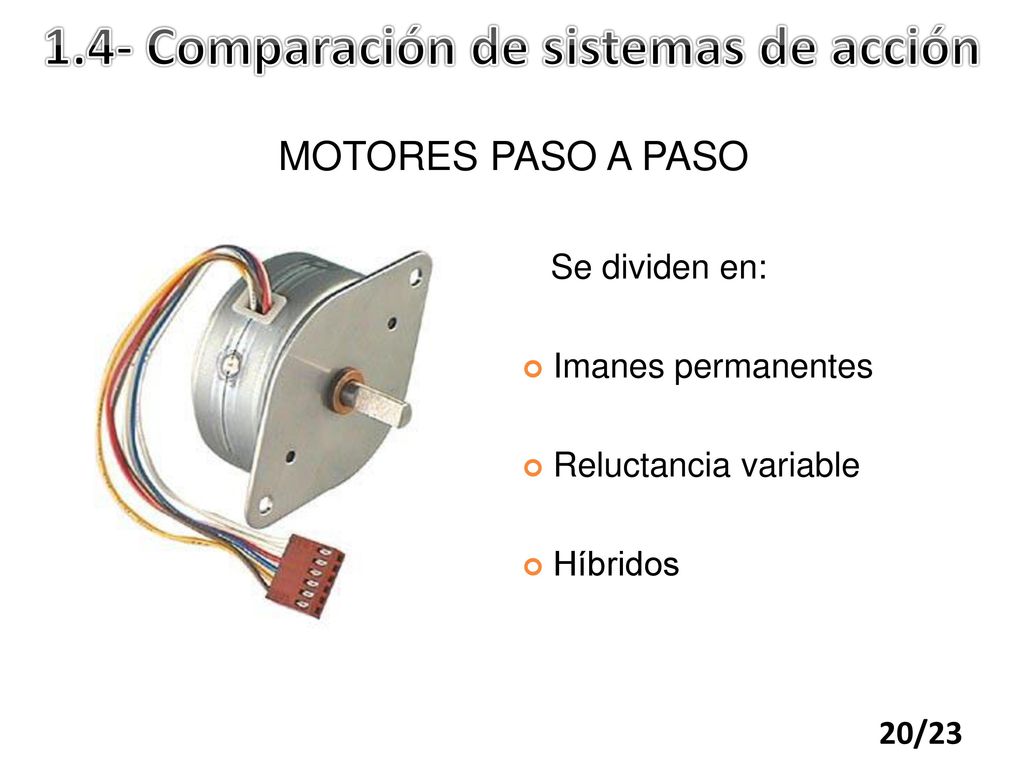

MOTORES PASO A PASO Se dividen en: Imanes permanentes Reluctancia variable Híbridos

21 1.4- Comparación de sistemas de acción

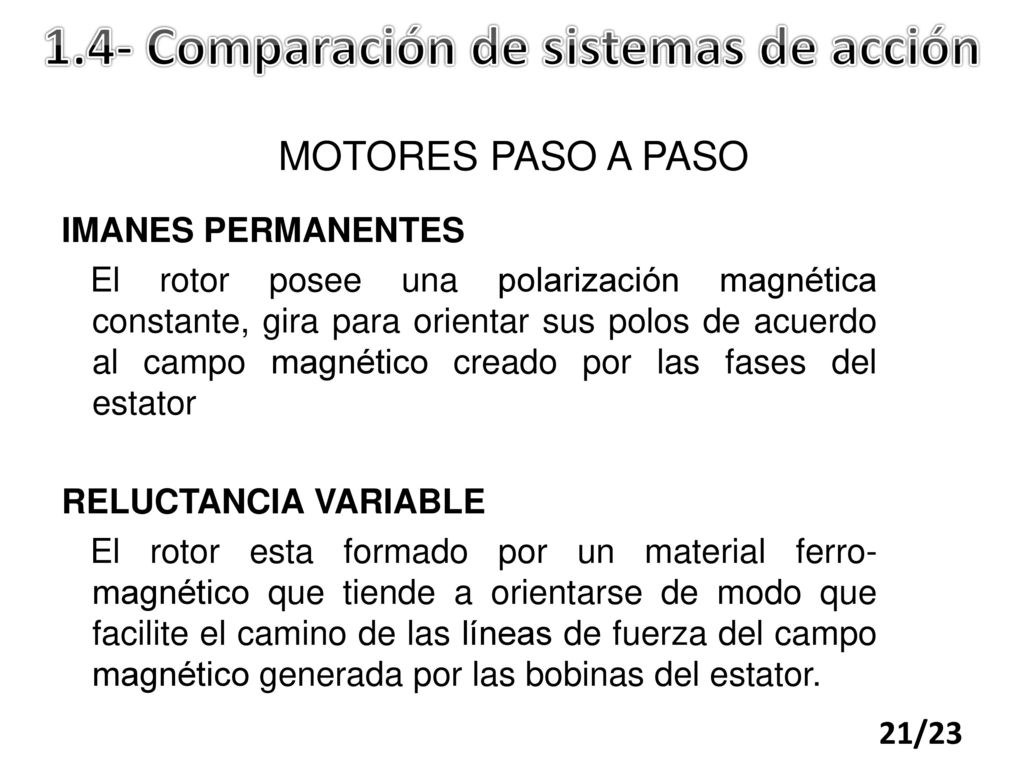

MOTORES PASO A PASO IMANES PERMANENTES El rotor posee una polarización magnética constante, gira para orientar sus polos de acuerdo al campo magnético creado por las fases del estator RELUCTANCIA VARIABLE El rotor esta formado por un material ferro- magnético que tiende a orientarse de modo que facilite el camino de las líneas de fuerza del campo magnético generada por las bobinas del estator.

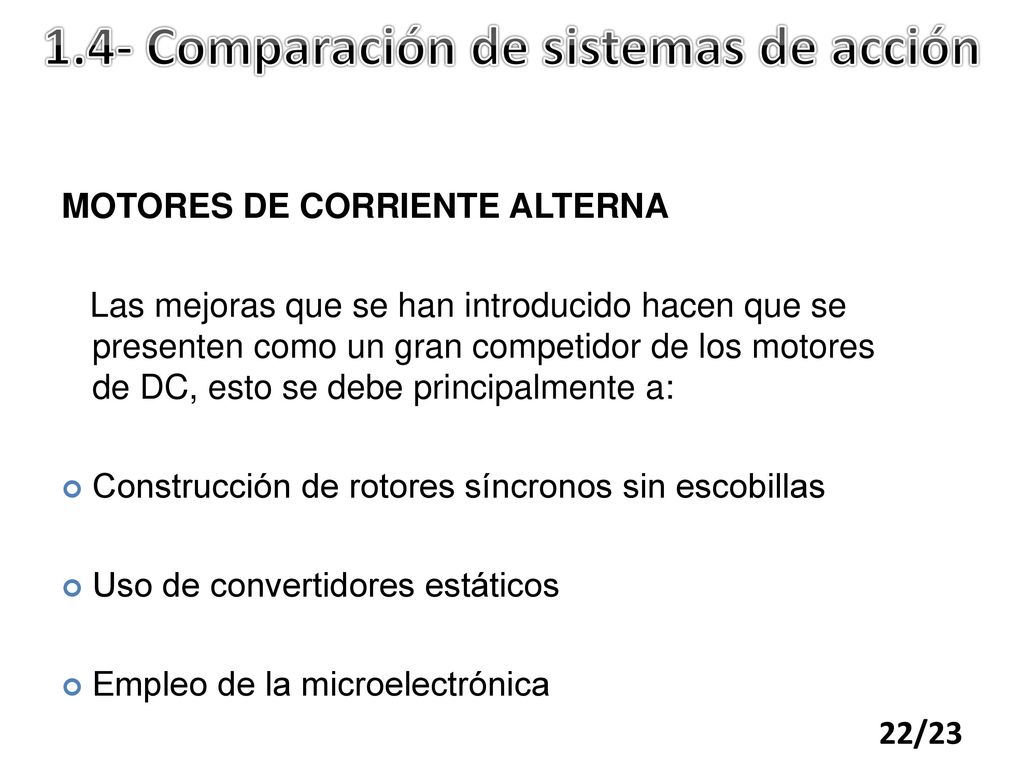

22 1.4- Comparación de sistemas de acción
MOTORES DE CORRIENTE ALTERNA Las mejoras que se han introducido hacen que se presenten como un gran competidor de los motores de DC, esto se debe principalmente a: Construcción de rotores síncronos sin escobillas Uso de convertidores estáticos Empleo de la microelectrónica

23 1.4- Comparación de sistemas de acción
MOTORES DE CORRIENTE ALTERNA Ventajas Precisos Fiables Fácil control Sencilla instalación silenciosos Desventajas Potencia limitada
