Materiales de Construcción

Presentación del tema: "Materiales de Construcción"— Transcripción de la presentación:

1 Materiales de Construcción
EL ACERO Materiales de Construcción

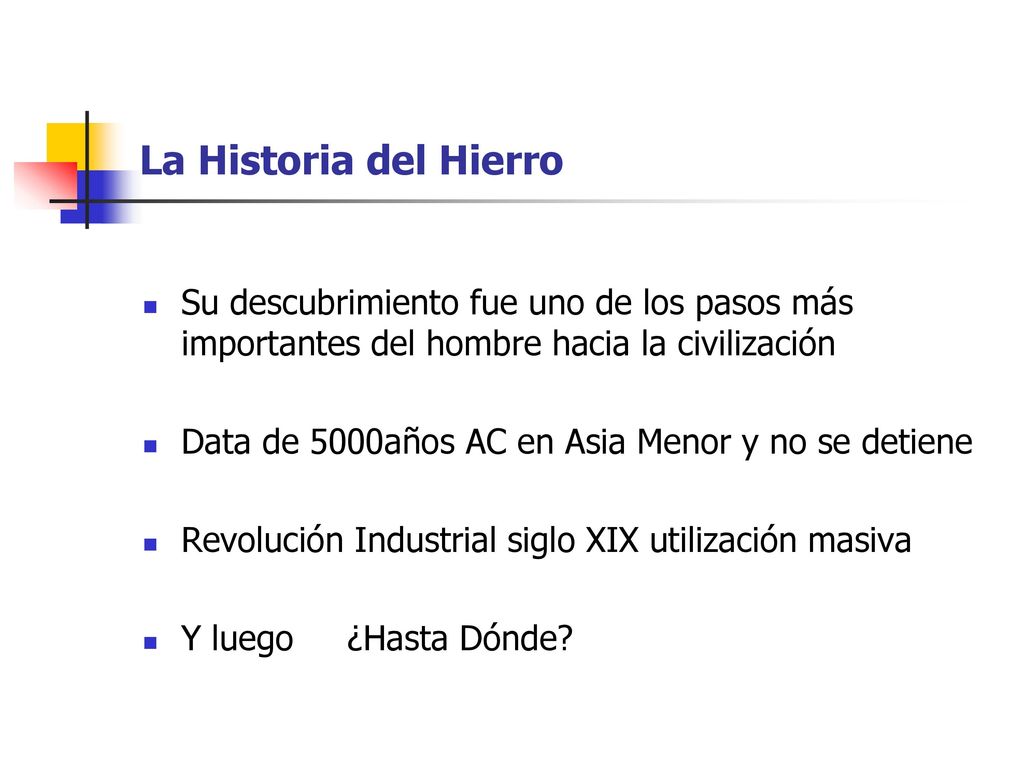

2 La Historia del Hierro Su descubrimiento fue uno de los pasos más importantes del hombre hacia la civilización Data de 5000años AC en Asia Menor y no se detiene Revolución Industrial siglo XIX utilización masiva Y luego ¿Hasta Dónde?

3 La Historia del Hierro

4 La Historia del Hierro Se cree que la China fue quien primero la utilizó en Construcción Entre 1300 y 1400 se instalan los primeros hornos construidos con tecnología hidraúlica. Hoy la Tecnología es sumamente avanzada

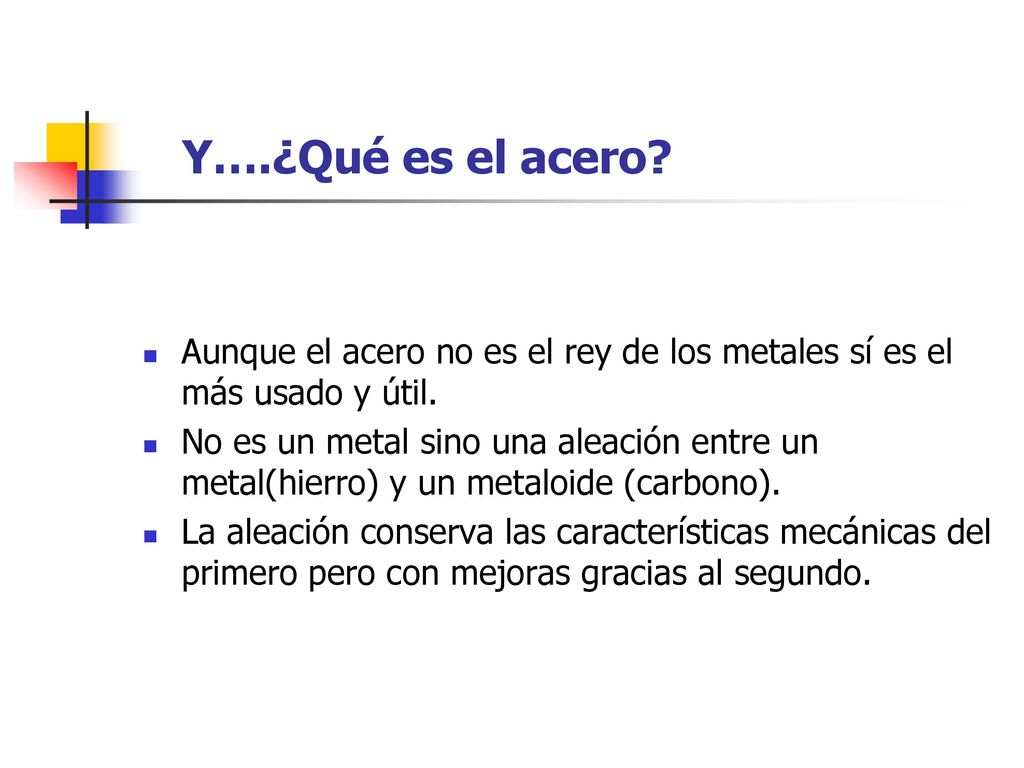

5 Y….¿Qué es el acero? Aunque el acero no es el rey de los metales sí es el más usado y útil. No es un metal sino una aleación entre un metal(hierro) y un metaloide (carbono). La aleación conserva las características mecánicas del primero pero con mejoras gracias al segundo.

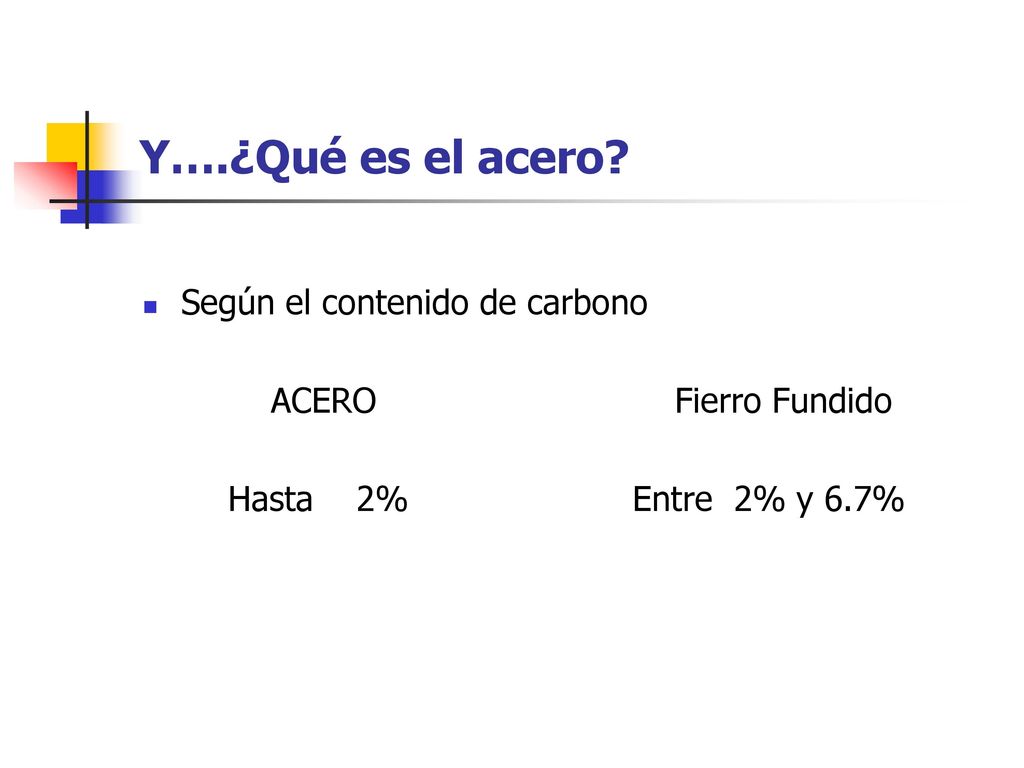

6 Y….¿Qué es el acero? Según el contenido de carbono
ACERO Fierro Fundido Hasta 2% Entre 2% y 6.7%

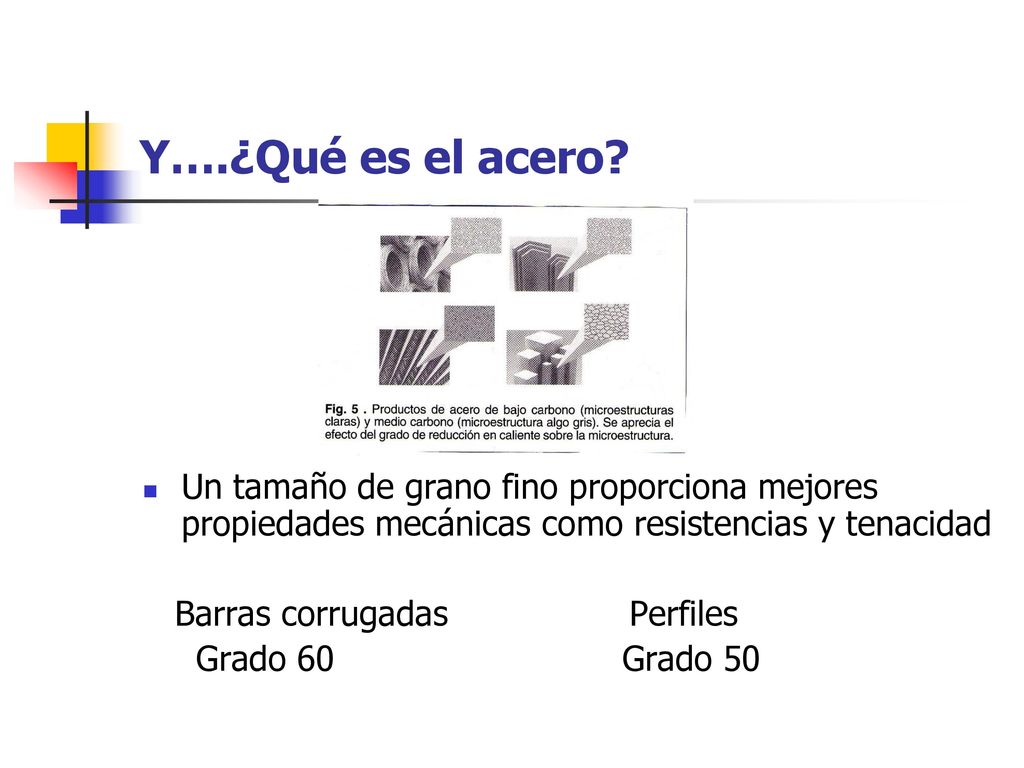

7 Y….¿Qué es el acero? Un tamaño de grano fino proporciona mejores propiedades mecánicas como resistencias y tenacidad Barras corrugadas Perfiles Grado Grado 50

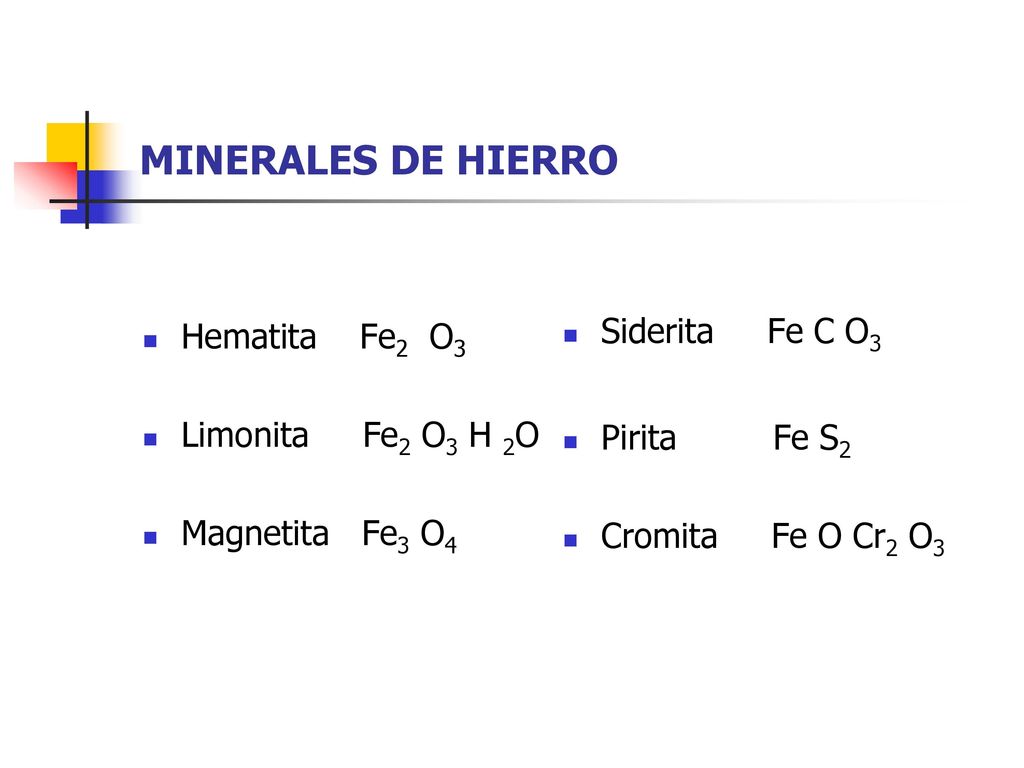

8 MINERALES DE HIERRO Siderita Fe C O3 Hematita Fe2 O3 Pirita Fe S2
Cromita Fe O Cr2 O3 Hematita Fe2 O3 Limonita Fe2 O3 H 2O Magnetita Fe3 O4

9 LAS PROPIEDADES DEL ACERO

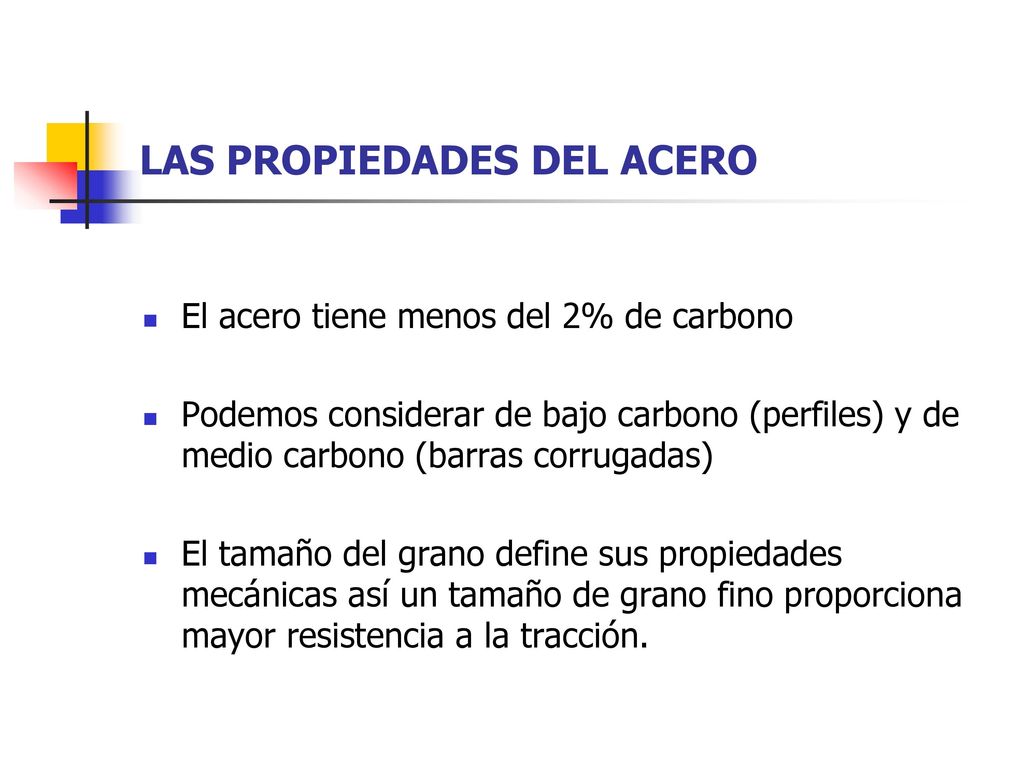

El acero tiene menos del 2% de carbono Podemos considerar de bajo carbono (perfiles) y de medio carbono (barras corrugadas) El tamaño del grano define sus propiedades mecánicas así un tamaño de grano fino proporciona mayor resistencia a la tracción.

10 LAS PROPIEDADES DEL ACERO

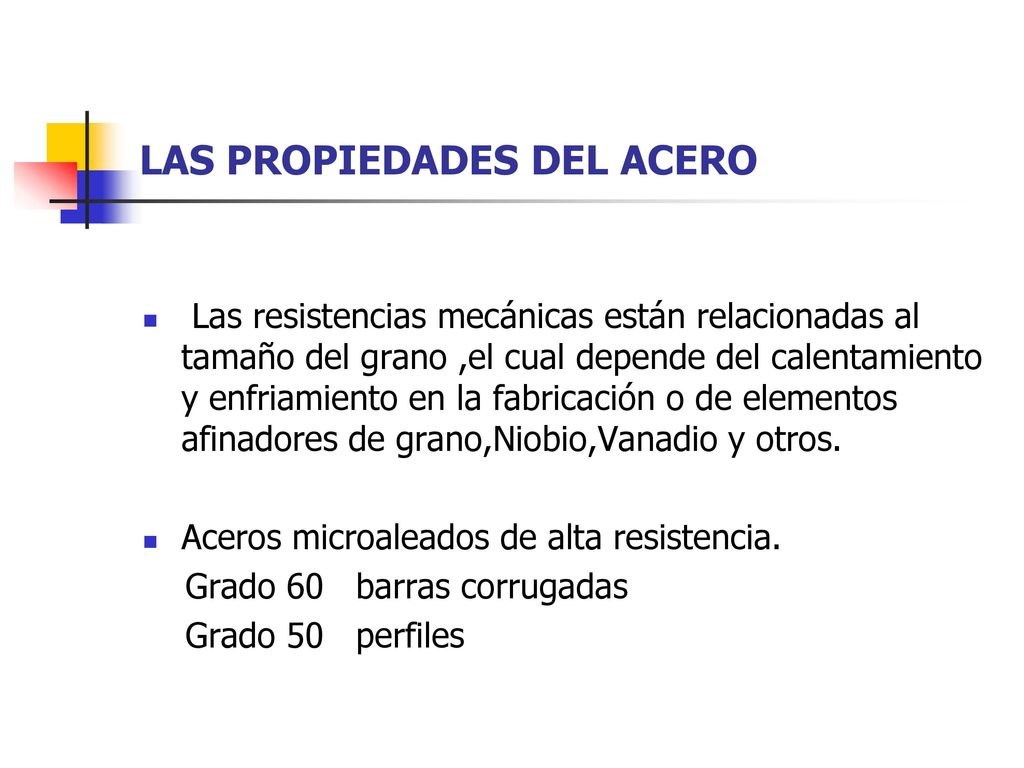

Las resistencias mecánicas están relacionadas al tamaño del grano ,el cual depende del calentamiento y enfriamiento en la fabricación o de elementos afinadores de grano,Niobio,Vanadio y otros. Aceros microaleados de alta resistencia. Grado 60 barras corrugadas Grado 50 perfiles

11 LAS PROPIEDADES DEL ACERO

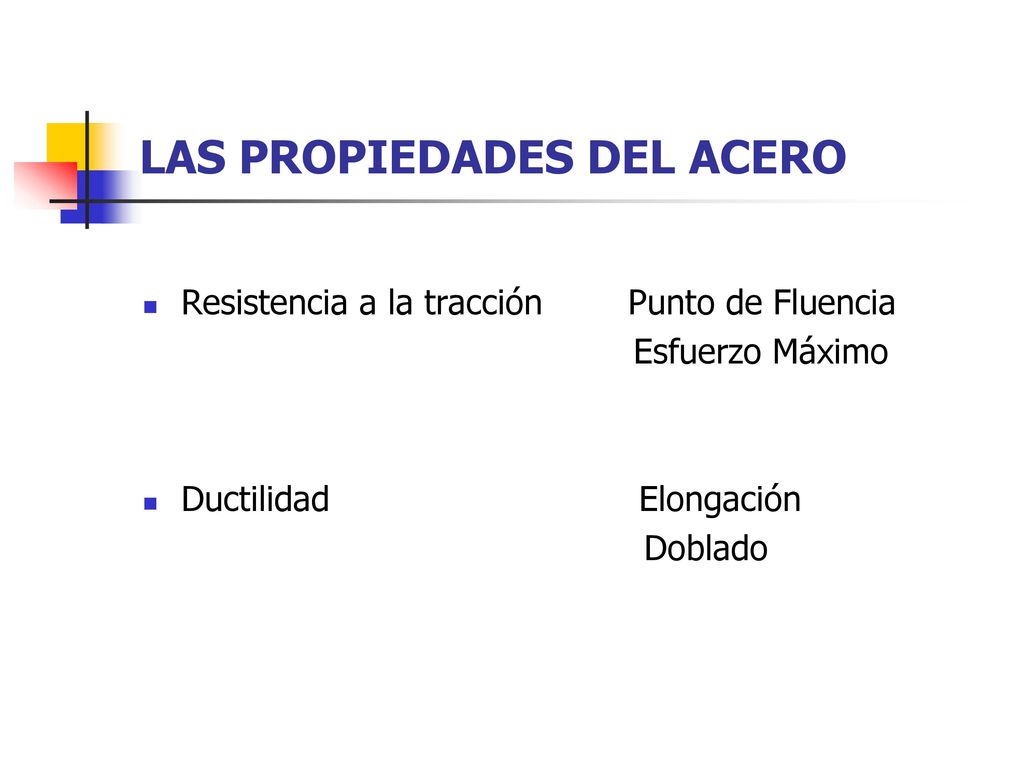

Resistencia a la tracción Punto de Fluencia Esfuerzo Máximo Ductilidad Elongación Doblado

12 LAS PROPIEDADES DEL ACERO

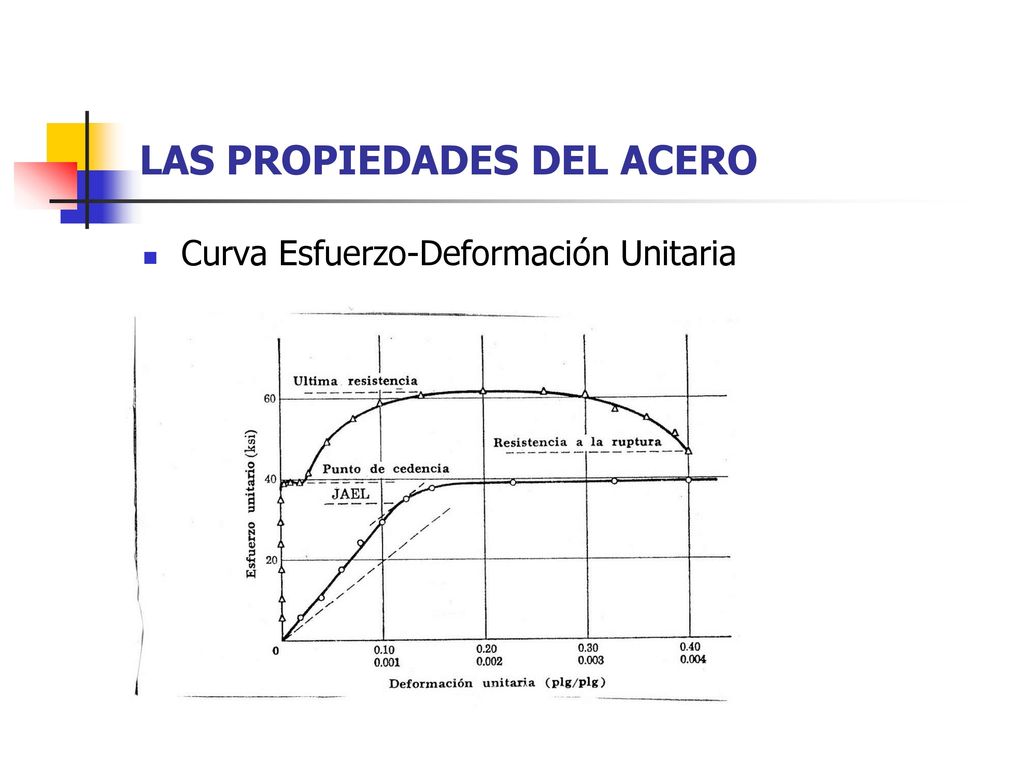

Curva Esfuerzo-Deformación Unitaria

13 LAS PROPIEDADES DEL ACERO

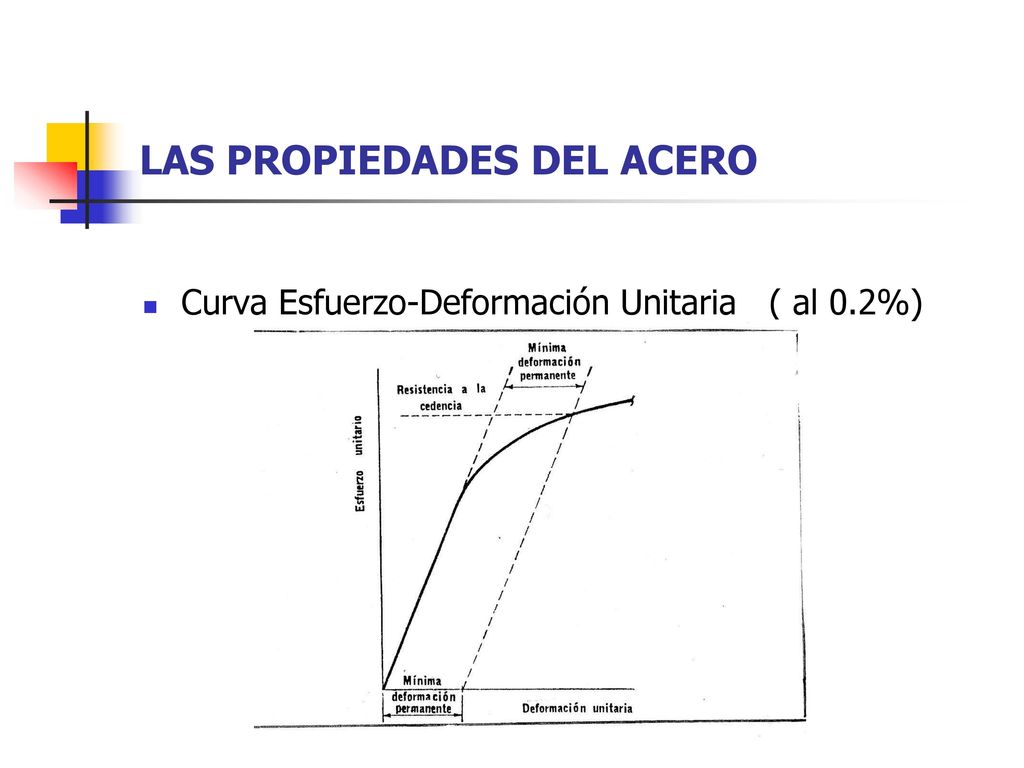

Curva Esfuerzo-Deformación Unitaria ( al 0.2%)

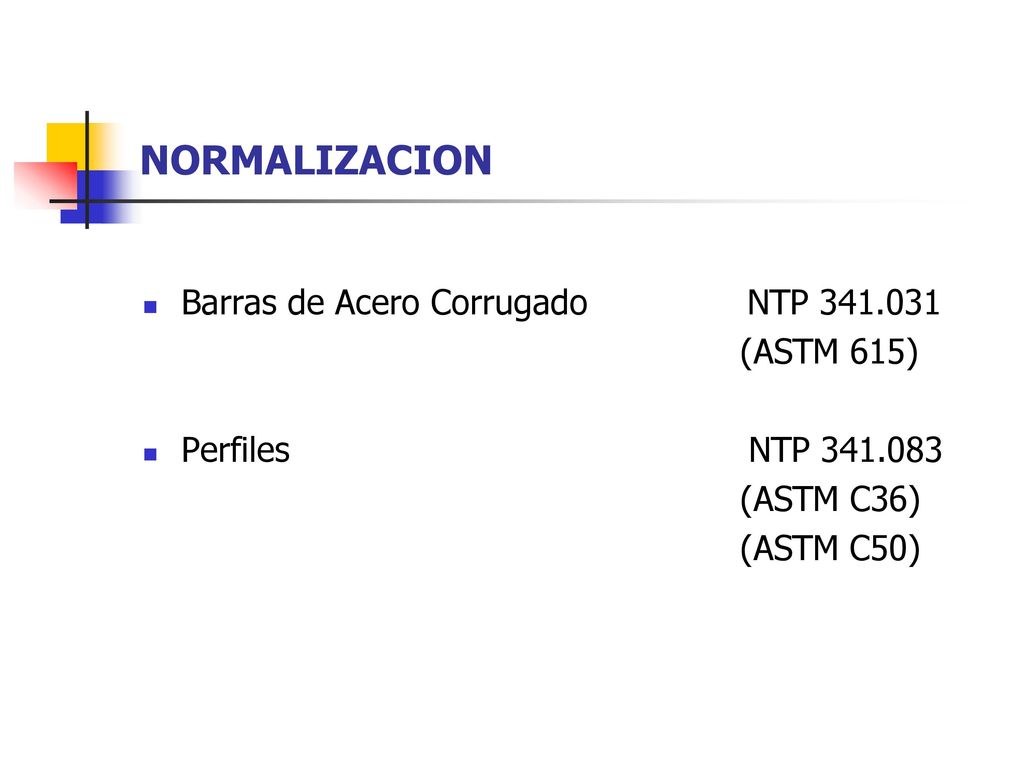

14 NORMALIZACION Barras de Acero Corrugado NTP 341.031 (ASTM 615)
Perfiles NTP (ASTM C36) (ASTM C50)

15 FABRICACION DEL ACERO

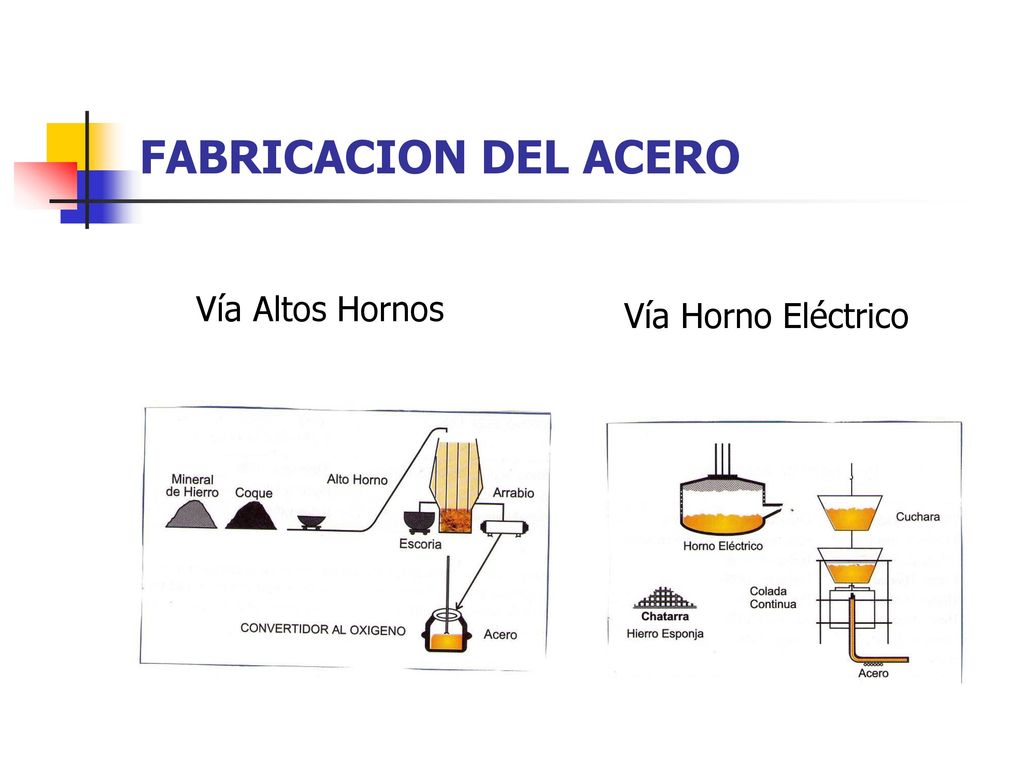

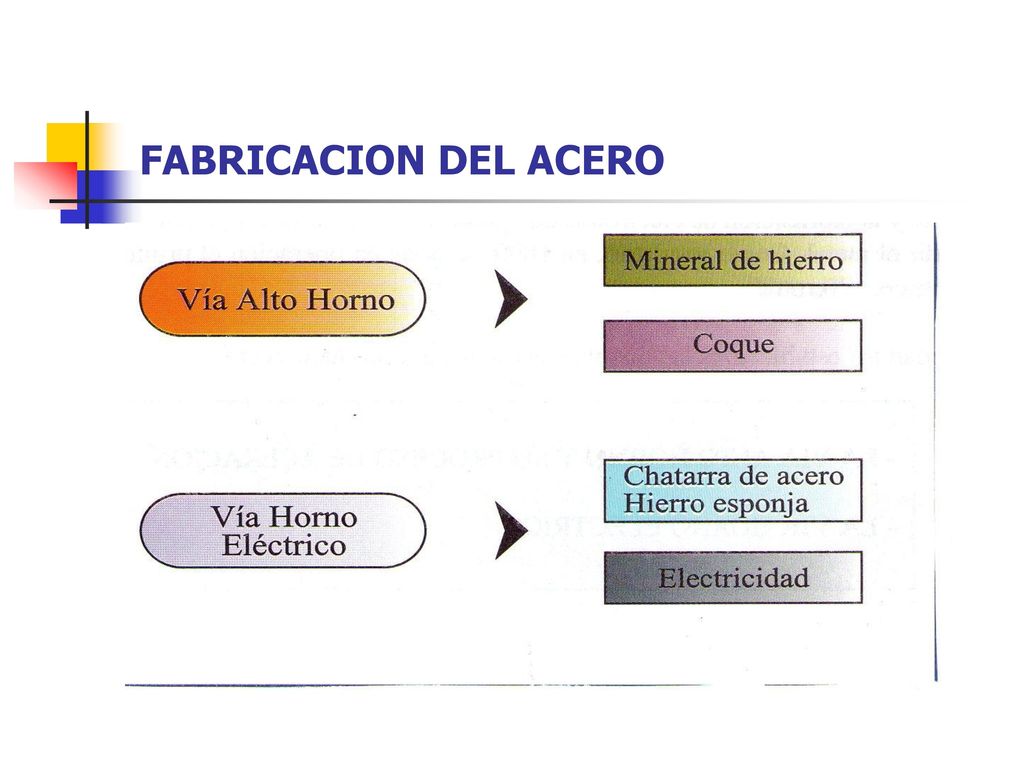

16 FABRICACION DEL ACERO Vía Altos Hornos Vía Horno Eléctrico

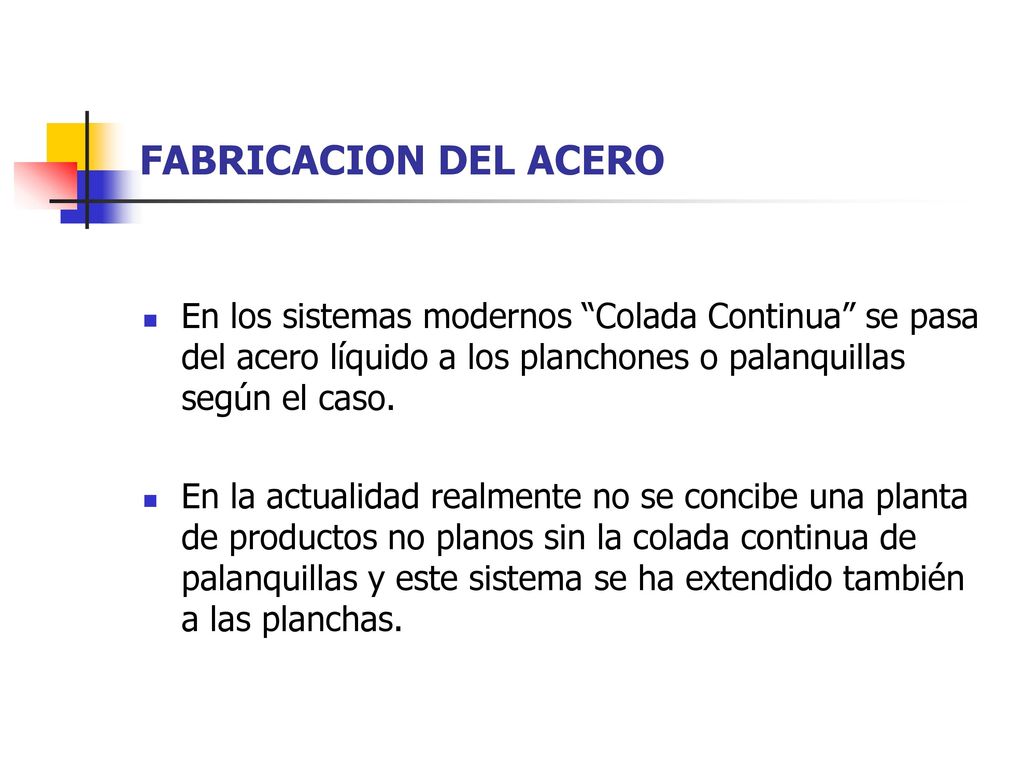

17 FABRICACION DEL ACERO En los sistemas modernos “Colada Continua” se pasa del acero líquido a los planchones o palanquillas según el caso. En la actualidad realmente no se concibe una planta de productos no planos sin la colada continua de palanquillas y este sistema se ha extendido también a las planchas.

18 LAMINACION DEL ACERO Leonardo Da Vinci 1495 Inglaterra

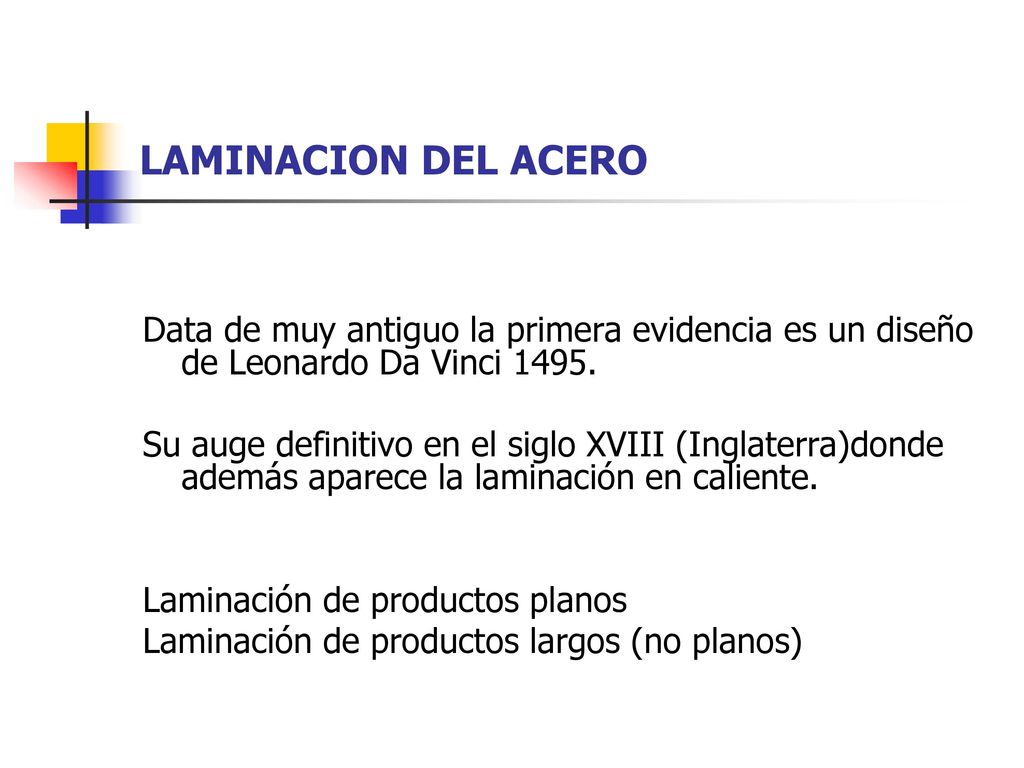

19 LAMINACION DEL ACERO Data de muy antiguo la primera evidencia es un diseño de Leonardo Da Vinci 1495. Su auge definitivo en el siglo XVIII (Inglaterra)donde además aparece la laminación en caliente. Laminación de productos planos Laminación de productos largos (no planos)

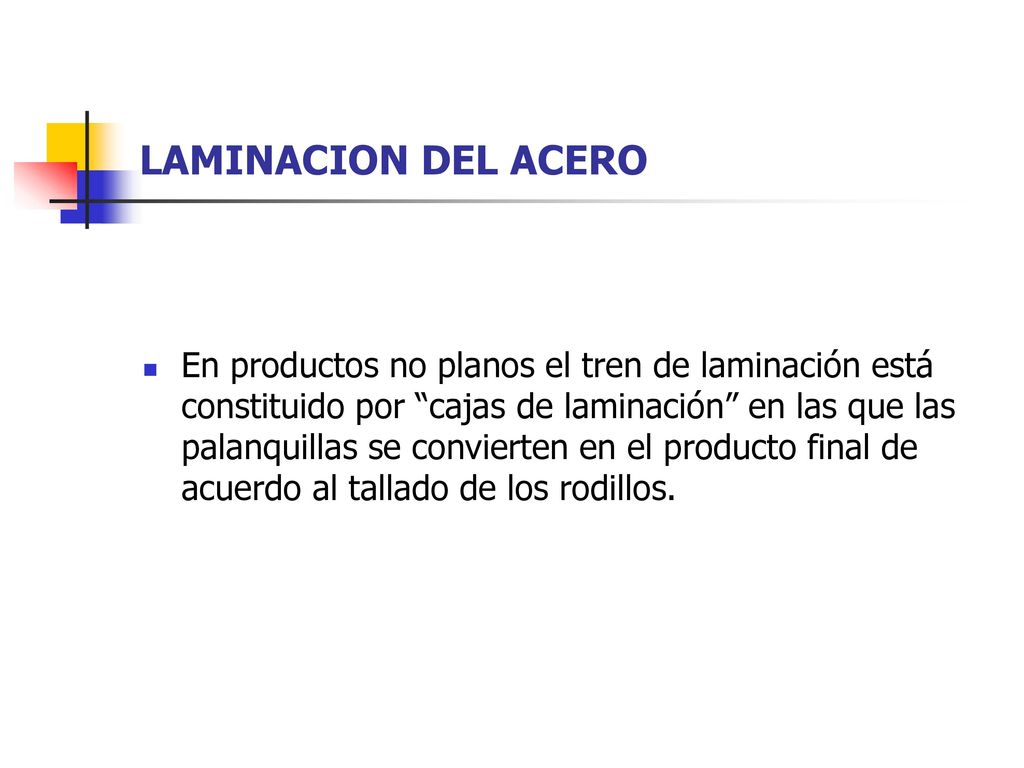

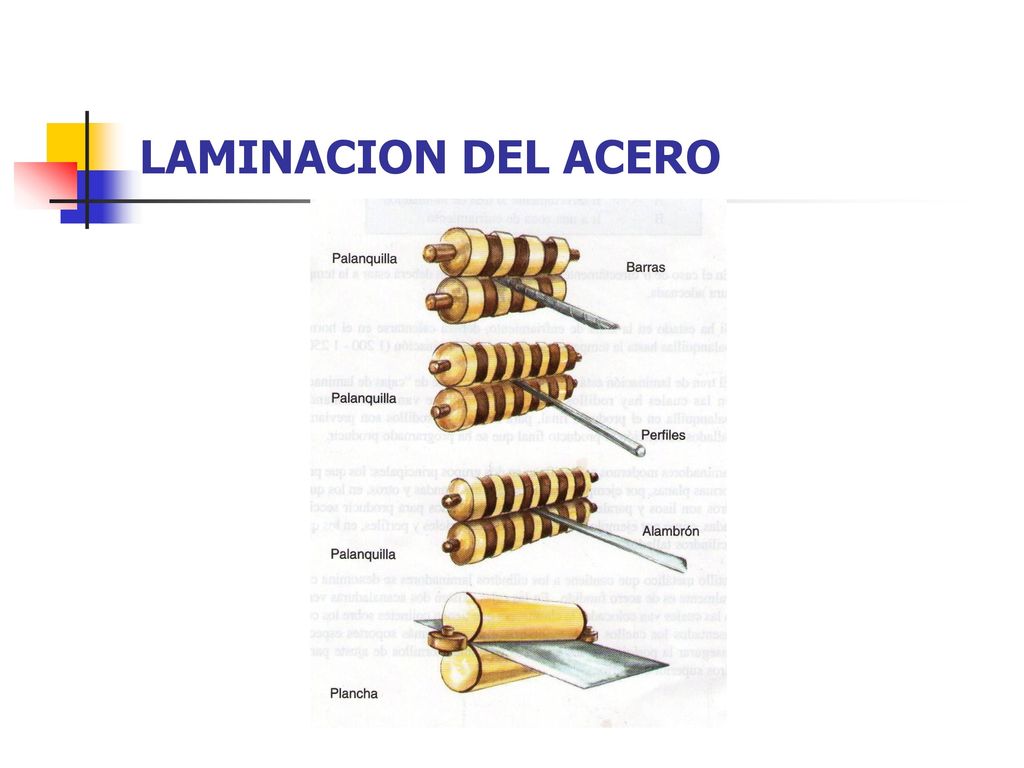

20 LAMINACION DEL ACERO En productos no planos el tren de laminación está constituido por “cajas de laminación” en las que las palanquillas se convierten en el producto final de acuerdo al tallado de los rodillos.

21 LAMINACION DEL ACERO

22 PRODUCTOS DEL ACERO Barras redondas para construcción GRADO 60

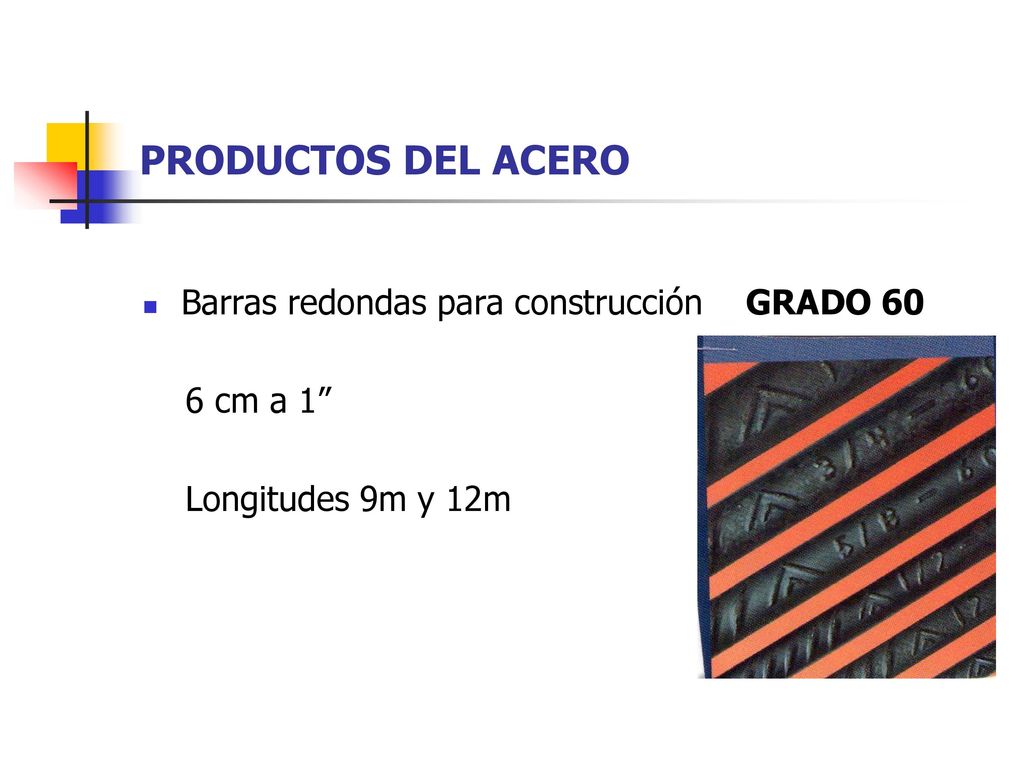

6 cm a 1” Longitudes 9m y 12m

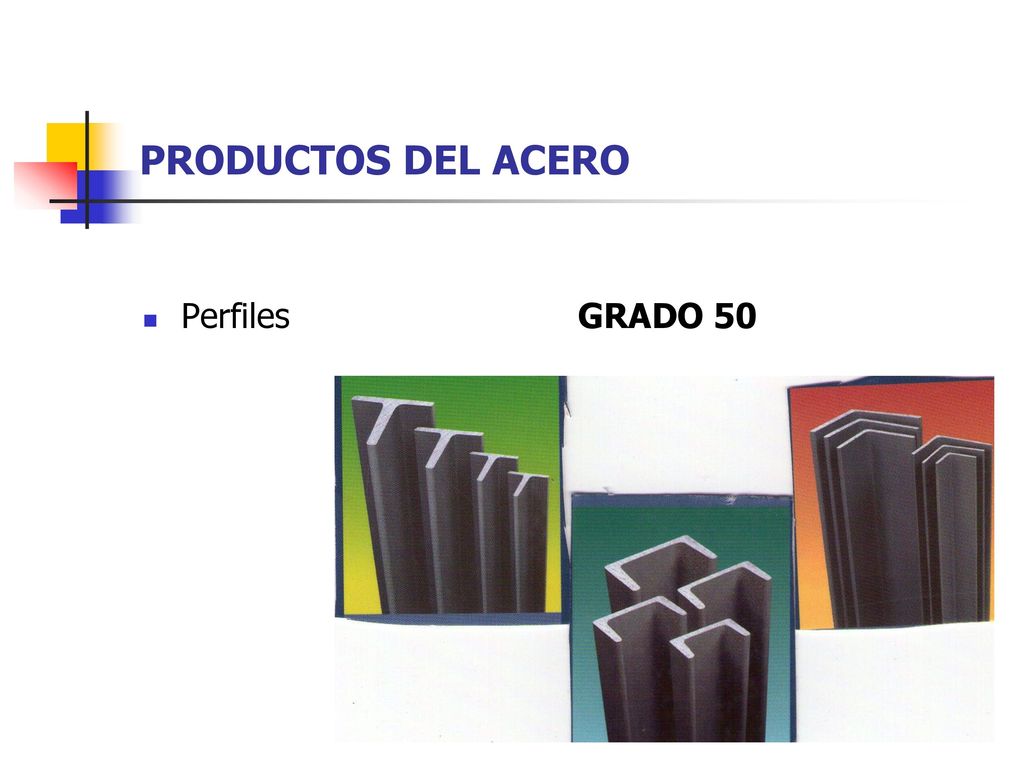

23 PRODUCTOS DEL ACERO Perfiles GRADO 50

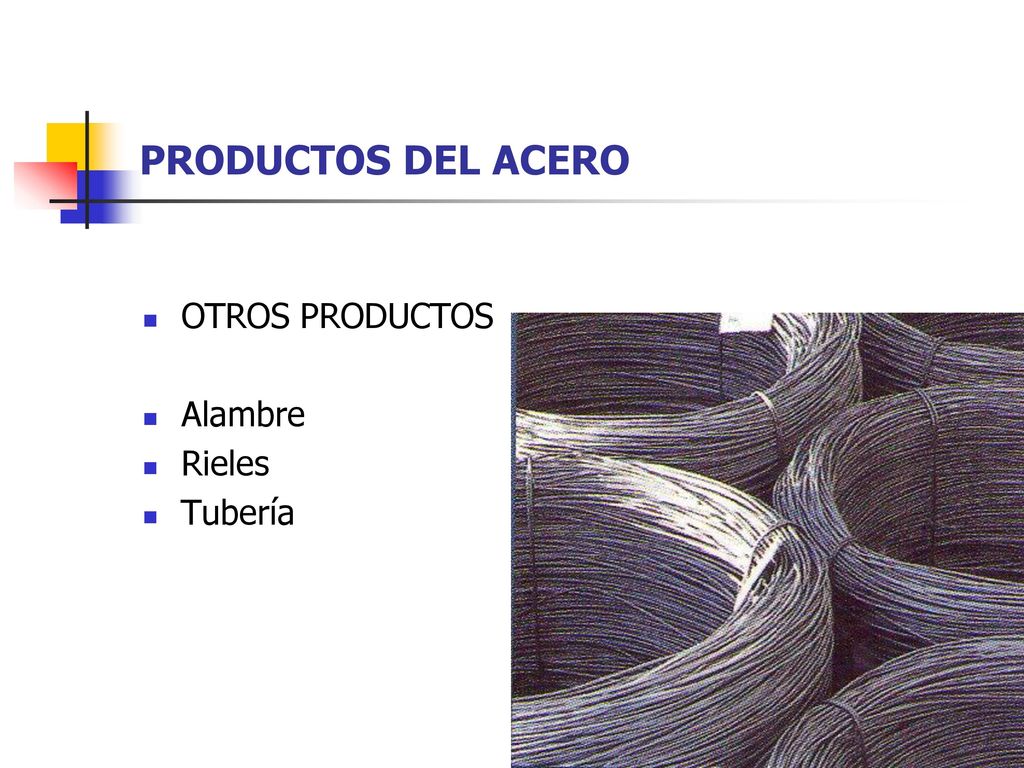

24 PRODUCTOS DEL ACERO OTROS PRODUCTOS Alambre Rieles Tubería

25 PRODUCTOS DEL ACERO Las mallas electrosoldadas

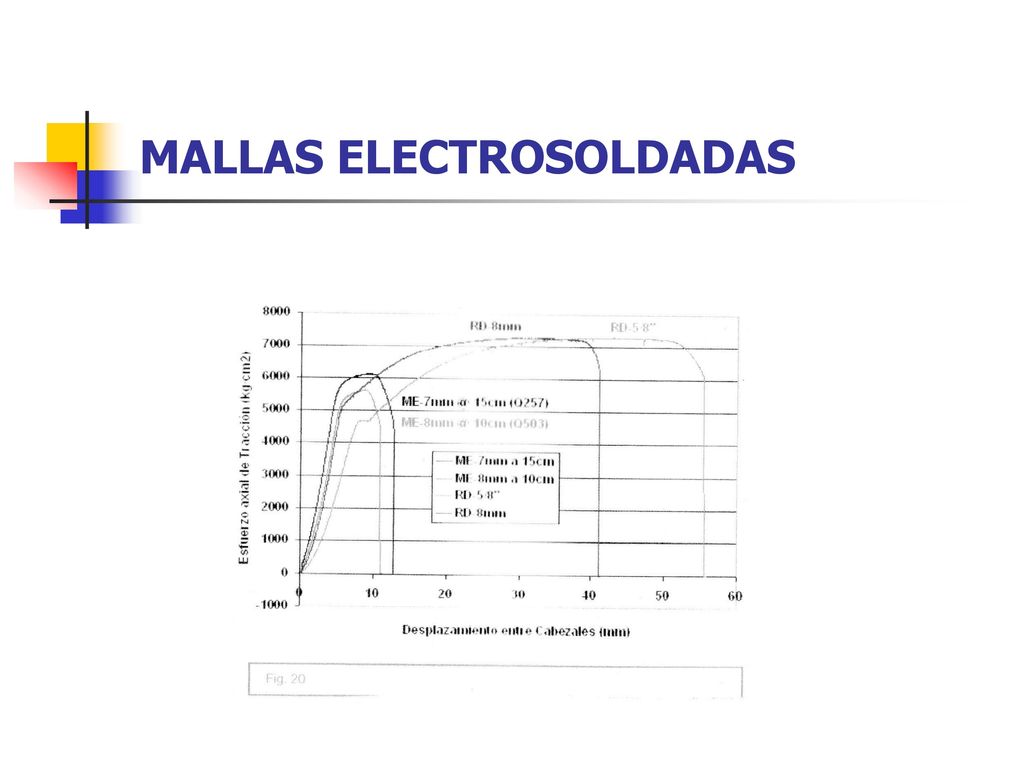

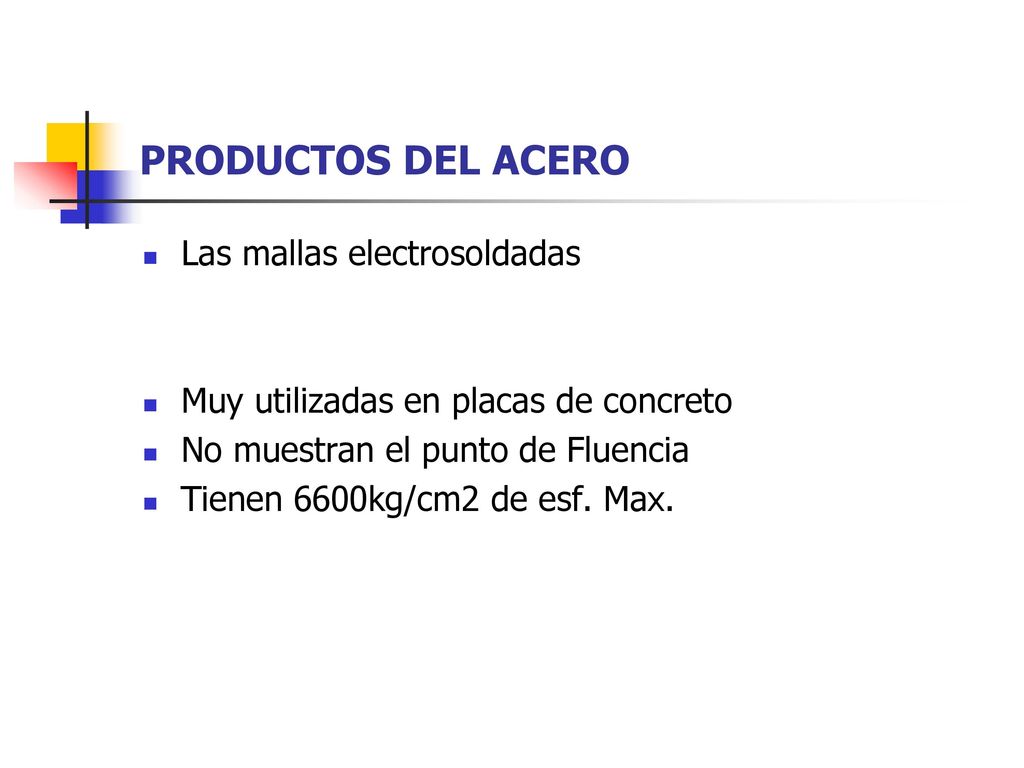

Muy utilizadas en placas de concreto No muestran el punto de Fluencia Tienen 6600kg/cm2 de esf. Max.

26 MALLAS ELECTROSOLDADAS

27 MALLAS ELECTROSOLDADAS

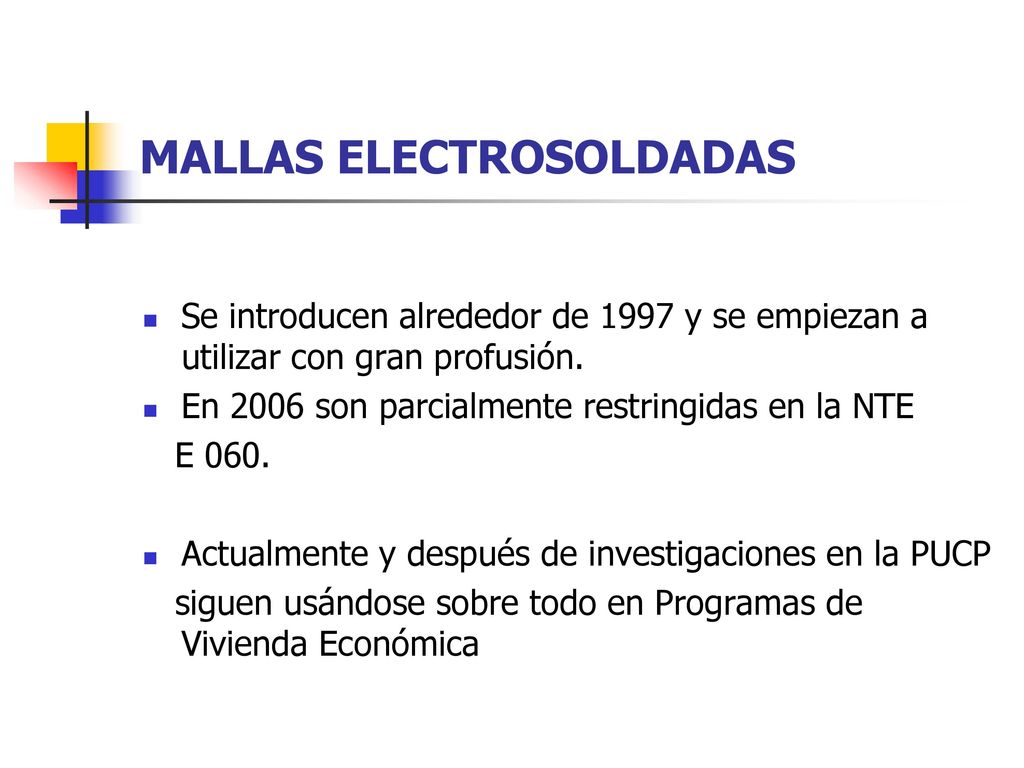

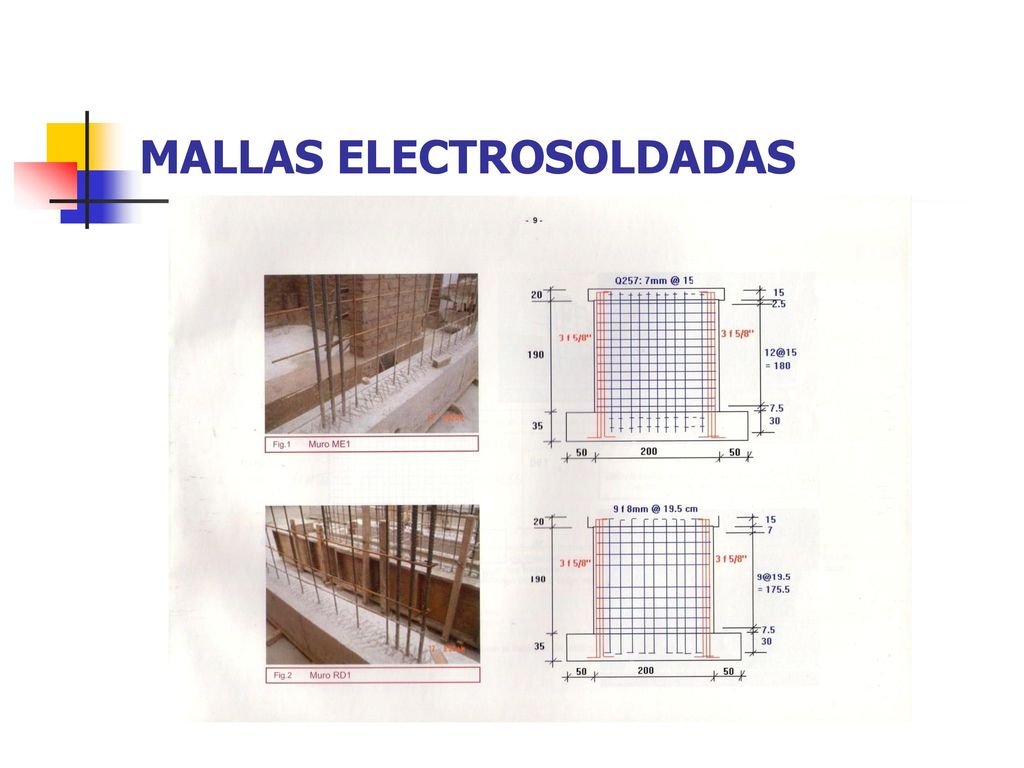

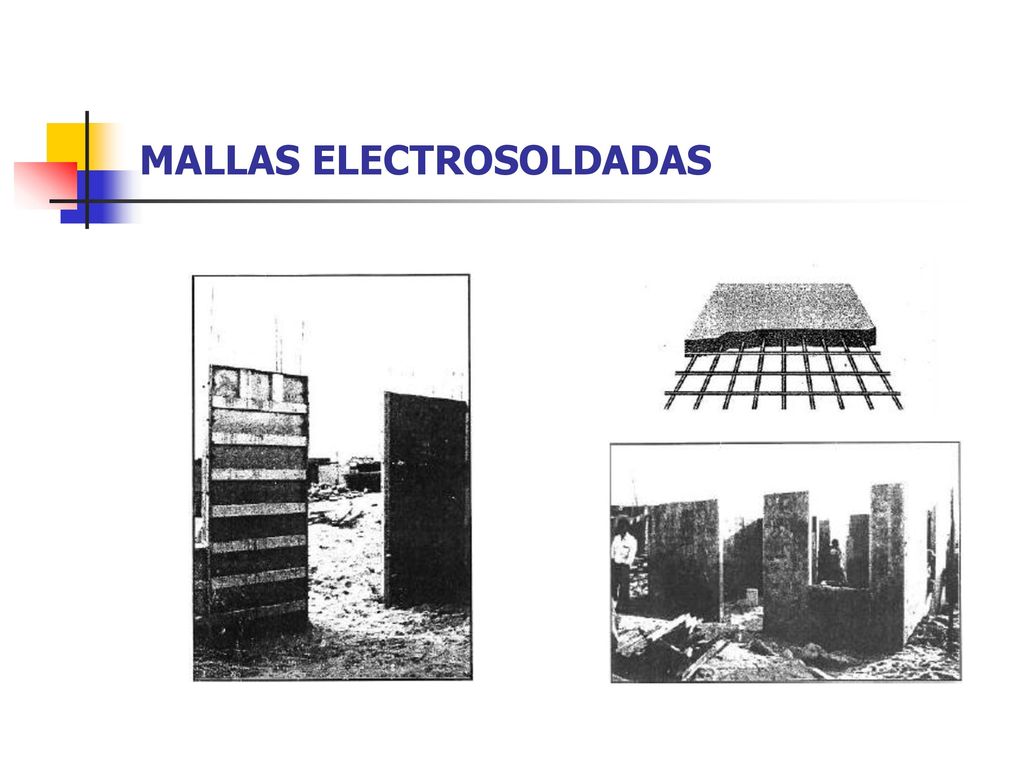

Se introducen alrededor de 1997 y se empiezan a utilizar con gran profusión. En 2006 son parcialmente restringidas en la NTE E 060. Actualmente y después de investigaciones en la PUCP siguen usándose sobre todo en Programas de Vivienda Económica

28 MALLAS ELECTROSOLDADAS

29 MALLAS ELECTROSOLDADAS

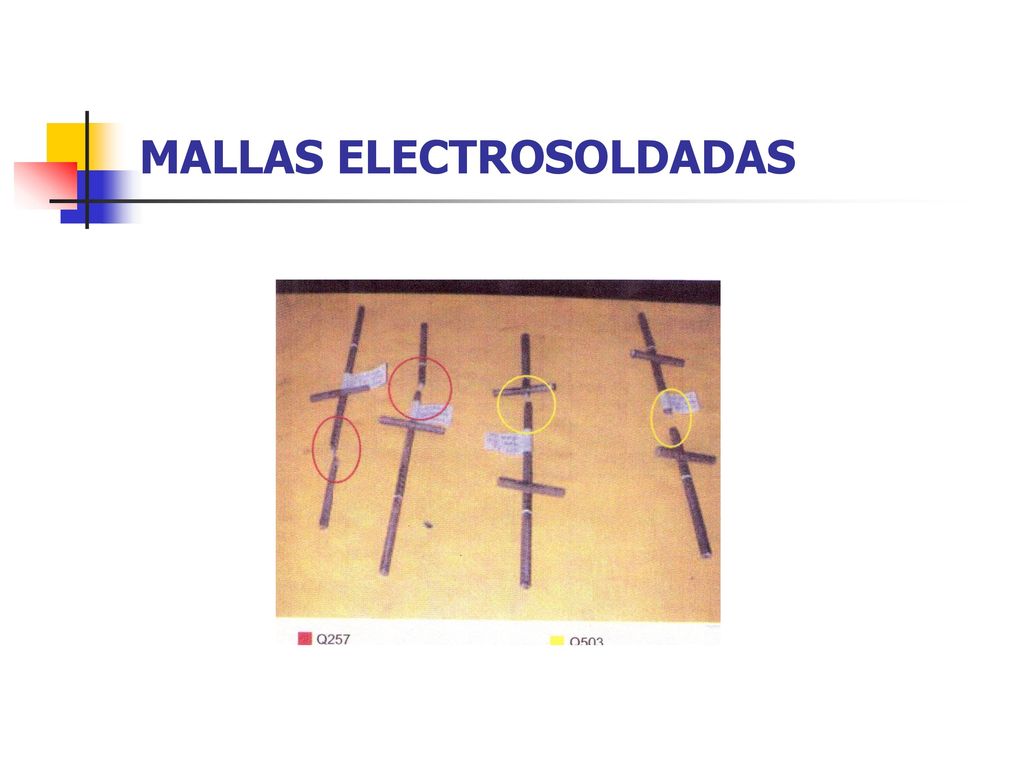

30 MALLAS ELECTROSOLDADAS

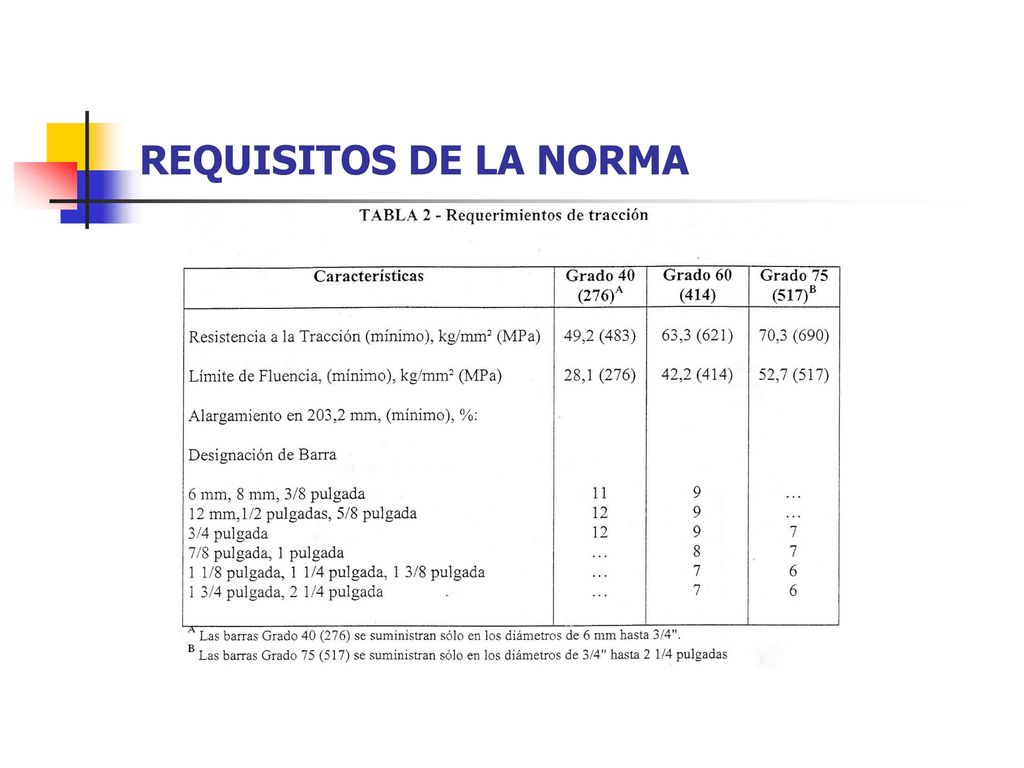

31 REQUISITOS DE LA NORMA
