Caso práctico de adecuación de maquinaria

Presentación del tema: "Caso práctico de adecuación de maquinaria"— Transcripción de la presentación:

1 Caso práctico de adecuación de maquinaria
Marcos Martínez Delgado 02 de noviembre de 2017 Marcos Martinez Delgado 1

2 Certificación Energética
Seguridad Industrial Medio Ambiente Certificación Energética Seguridad Minera 02 de noviembre de 2017

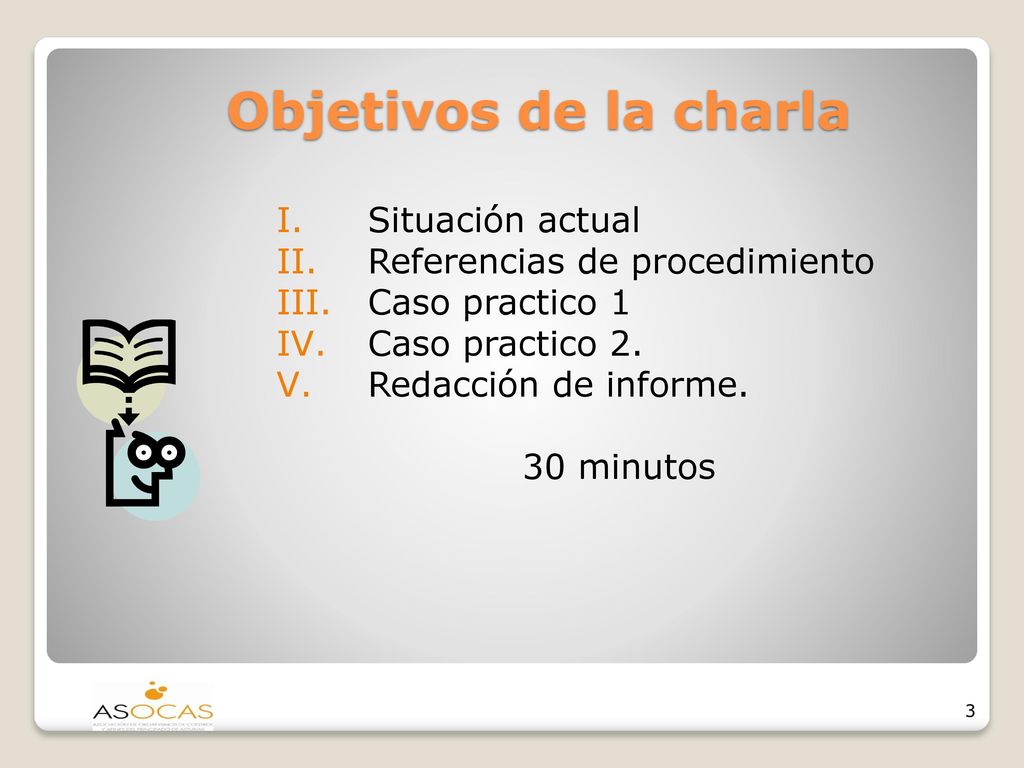

3 Objetivos de la charla Situación actual Referencias de procedimiento
Caso practico 1 Caso practico 2. Redacción de informe. 30 minutos

4 Preguntas mas frecuentes que todavía hoy nos hacen
Tengo seis honestos sirvientes (me enseñaron todo lo que sé); sus nombres son Qué y Por qué y Cuándo y Cómo y Dónde y Quién. Las "cinco W (y una H)" fueron resaltadas por Rudyard Kipling en su trabajo Just So Stories (1902), en donde un poema que acompaña a la historia de "The Elephant's Child" Preguntas mas frecuentes que todavía hoy nos hacen 02 de noviembre de 2017

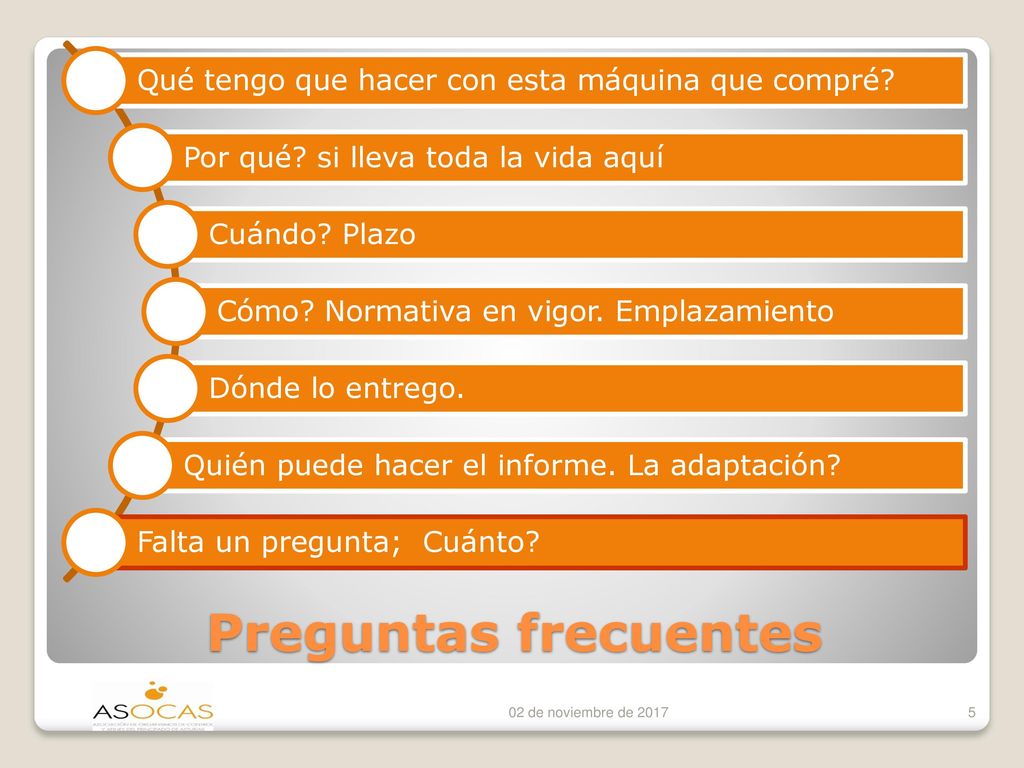

5 Preguntas frecuentes Qué tengo que hacer con esta máquina que compré?
Por qué? si lleva toda la vida aquí Cuándo? Plazo Cómo? Normativa en vigor. Emplazamiento Dónde lo entrego. Quién puede hacer el informe. La adaptación? Falta un pregunta; Cuánto? Caso del ascensor y el montacargas La importancia de la definiciones Normativa de referencia Conocimiento de las mejores técnicas disponibles. Preguntas frecuentes 02 de noviembre de 2017

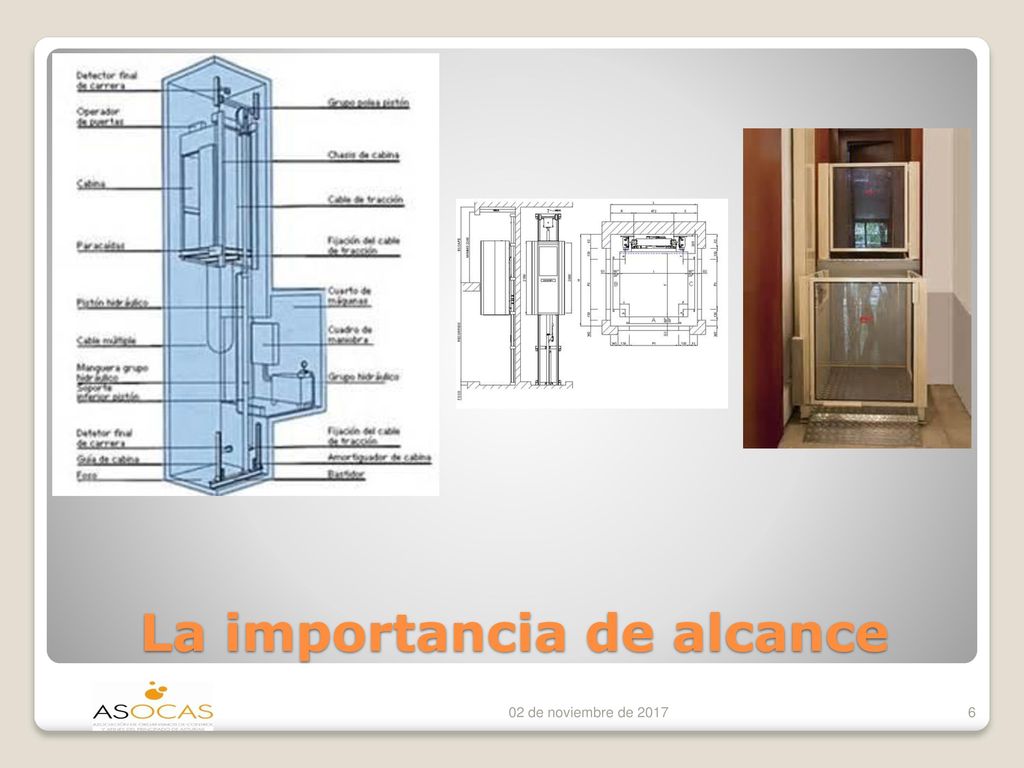

6 La importancia de alcance
02 de noviembre de 2017

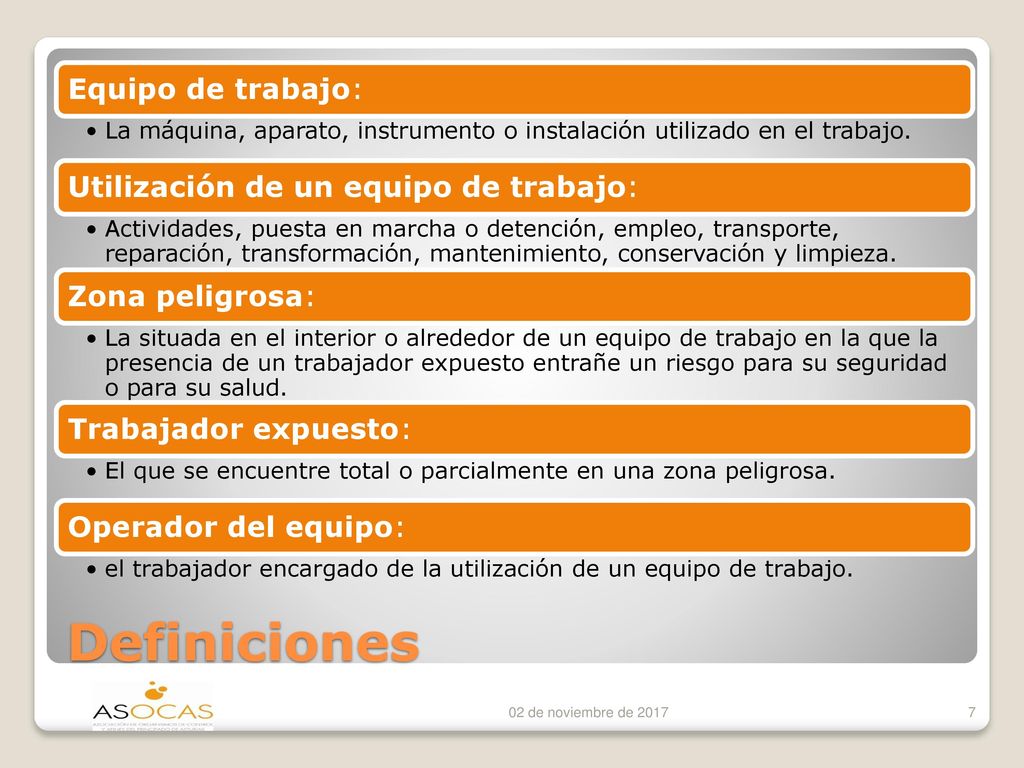

7 Definiciones Equipo de trabajo: Utilización de un equipo de trabajo:
La máquina, aparato, instrumento o instalación utilizado en el trabajo. Utilización de un equipo de trabajo: Actividades, puesta en marcha o detención, empleo, transporte, reparación, transformación, mantenimiento, conservación y limpieza. Zona peligrosa: La situada en el interior o alrededor de un equipo de trabajo en la que la presencia de un trabajador expuesto entrañe un riesgo para su seguridad o para su salud. Trabajador expuesto: El que se encuentre total o parcialmente en una zona peligrosa. Operador del equipo: el trabajador encargado de la utilización de un equipo de trabajo. Definiciones 02 de noviembre de 2017

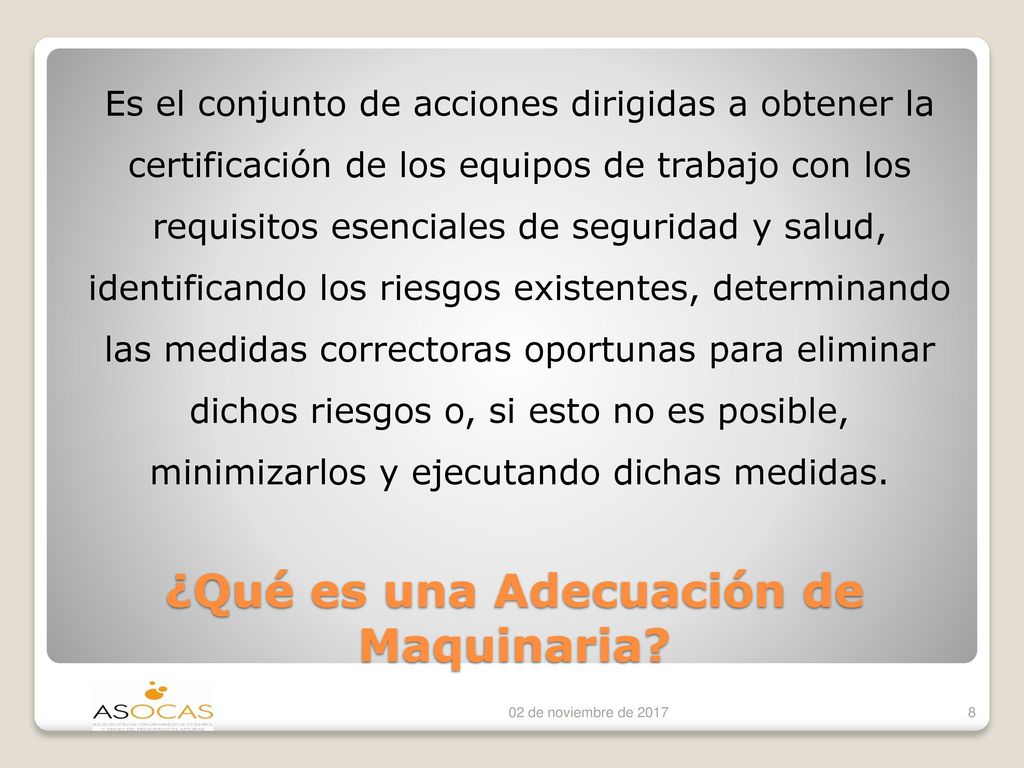

8 ¿Qué es una Adecuación de Maquinaria?
Es el conjunto de acciones dirigidas a obtener la certificación de los equipos de trabajo con los requisitos esenciales de seguridad y salud, identificando los riesgos existentes, determinando las medidas correctoras oportunas para eliminar dichos riesgos o, si esto no es posible, minimizarlos y ejecutando dichas medidas. ¿Qué es una Adecuación de Maquinaria? 02 de noviembre de 2017

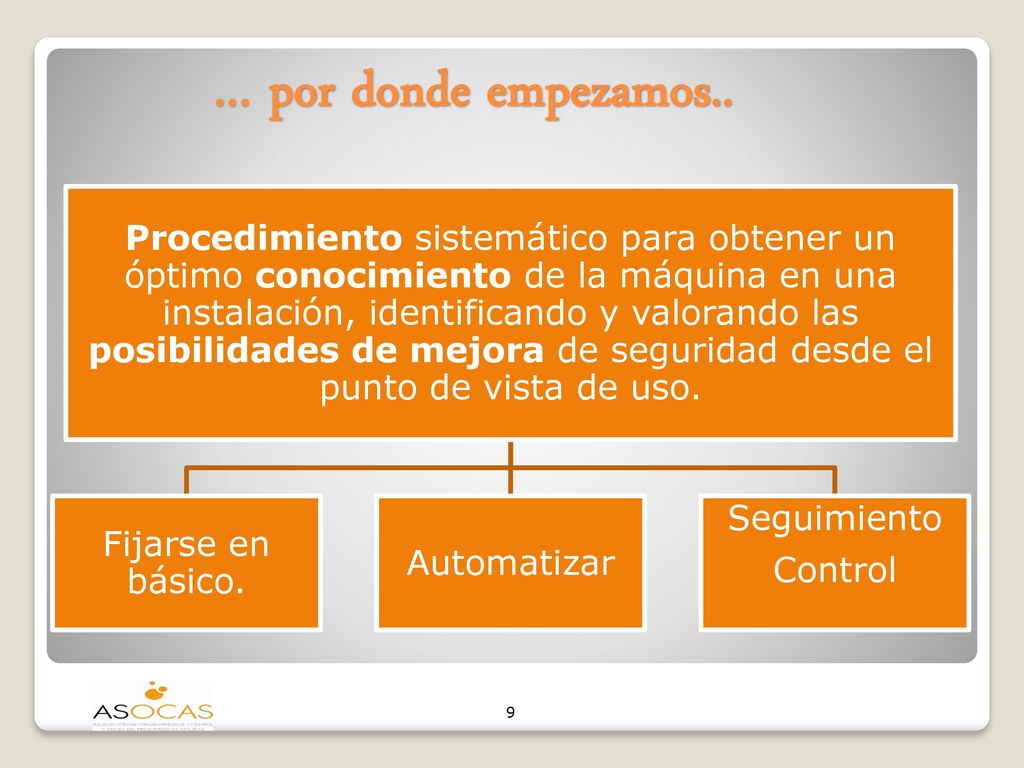

9 … por donde empezamos.. Procedimiento sistemático para obtener un óptimo conocimiento de la máquina en una instalación, identificando y valorando las posibilidades de mejora de seguridad desde el punto de vista de uso. Fijarse en básico. Automatizar Seguimiento Control

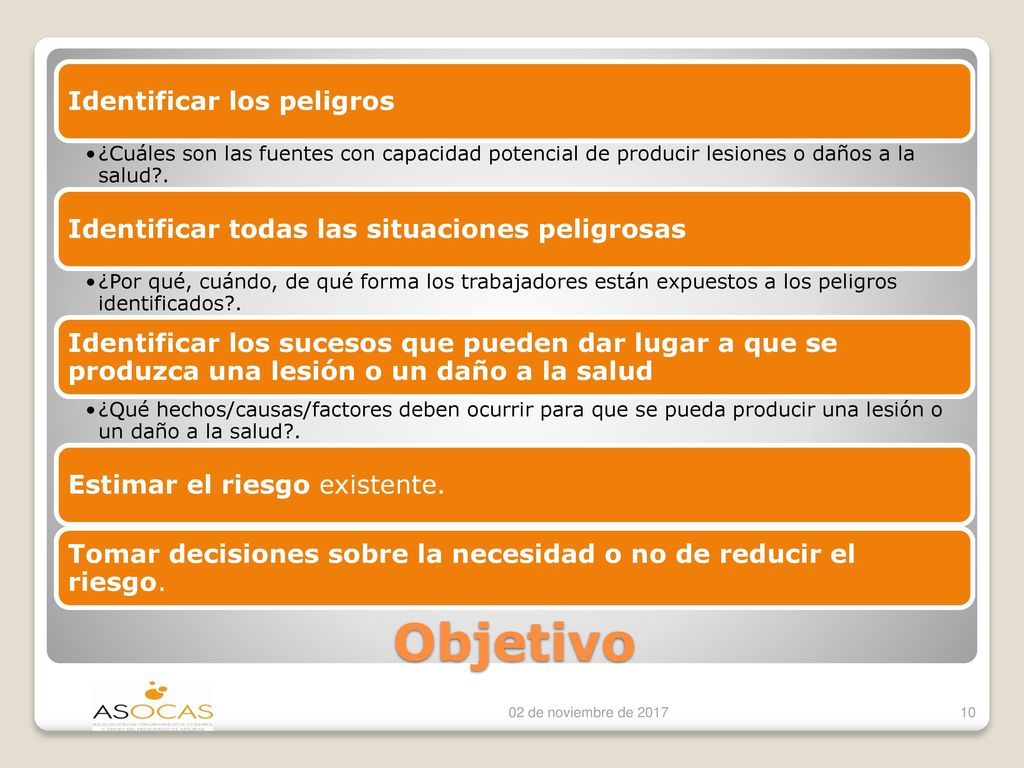

10 Objetivo Identificar los peligros
¿Cuáles son las fuentes con capacidad potencial de producir lesiones o daños a la salud?. Identificar todas las situaciones peligrosas ¿Por qué, cuándo, de qué forma los trabajadores están expuestos a los peligros identificados?. Identificar los sucesos que pueden dar lugar a que se produzca una lesión o un daño a la salud ¿Qué hechos/causas/factores deben ocurrir para que se pueda producir una lesión o un daño a la salud?. Estimar el riesgo existente. Tomar decisiones sobre la necesidad o no de reducir el riesgo. Objetivo 02 de noviembre de 2017

11 ¿Cómo se realiza una Adecuación de Maquinaria?
Visita a las instalaciones : Inspección visual y comprobación de los sistemas de seguridad existentes en el equipo de trabajo. Toma de datos (fichas de equipos, placas de identificación...) Revisión de los esquemas del equipo de trabajo (esquemas eléctricos, neumáticos, hidráulicos, etc.), si existen. Elaboración de un informe detallado de deficiencias encontradas en el equipo de trabajo, ó realizar las comprobaciones necesarias si ya existe un informe. Se elaborará un Manual de instrucciones para las máquinas que carezcan de la documentación legal necesaria. ¿Cómo se realiza una Adecuación de Maquinaria? 02 de noviembre de 2017

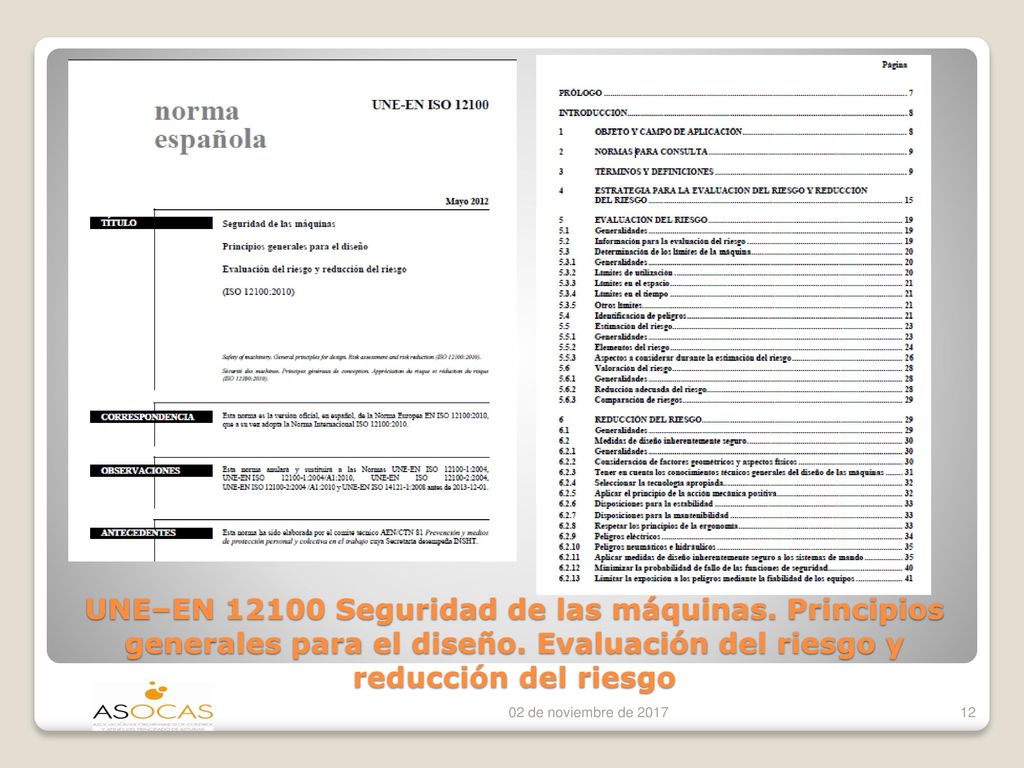

12 UNE–EN 12100 Seguridad de las máquinas
UNE–EN Seguridad de las máquinas. Principios generales para el diseño. Evaluación del riesgo y reducción del riesgo 02 de noviembre de 2017

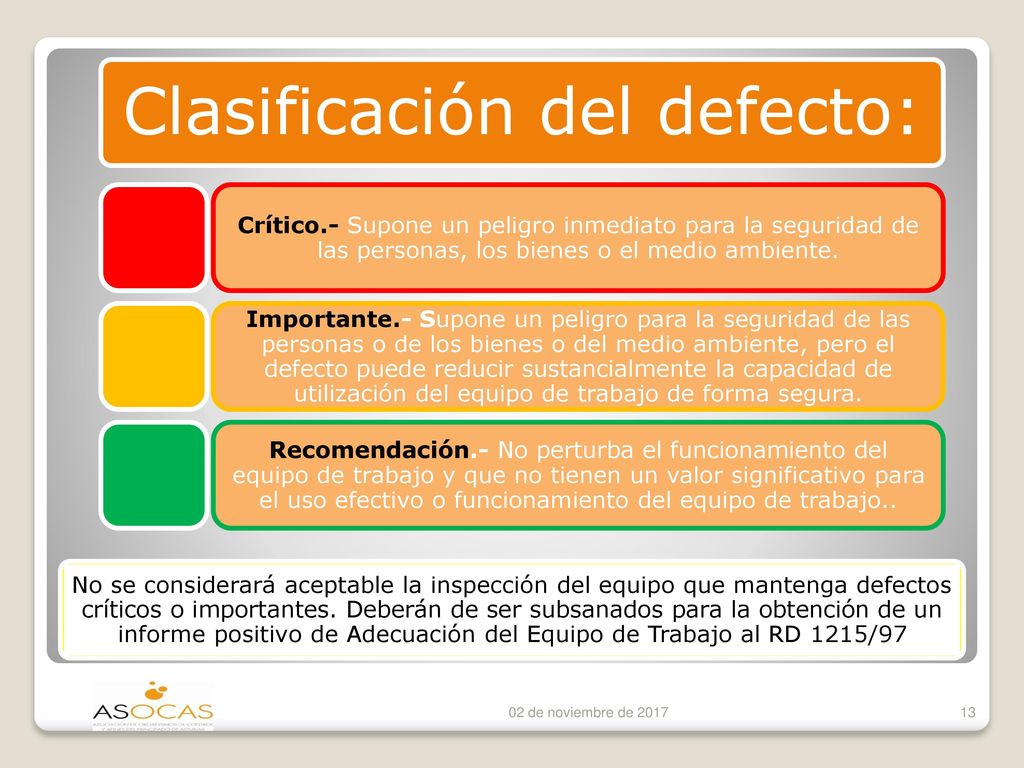

13 Clasificación del defecto:
Crítico.- Supone un peligro inmediato para la seguridad de las personas, los bienes o el medio ambiente. Importante.- Supone un peligro para la seguridad de las personas o de los bienes o del medio ambiente, pero el defecto puede reducir sustancialmente la capacidad de utilización del equipo de trabajo de forma segura. Recomendación.- No perturba el funcionamiento del equipo de trabajo y que no tienen un valor significativo para el uso efectivo o funcionamiento del equipo de trabajo.. No se considerará aceptable la inspección del equipo que mantenga defectos críticos o importantes. Deberán de ser subsanados para la obtención de un informe positivo de Adecuación del Equipo de Trabajo al RD 1215/97 02 de noviembre de 2017

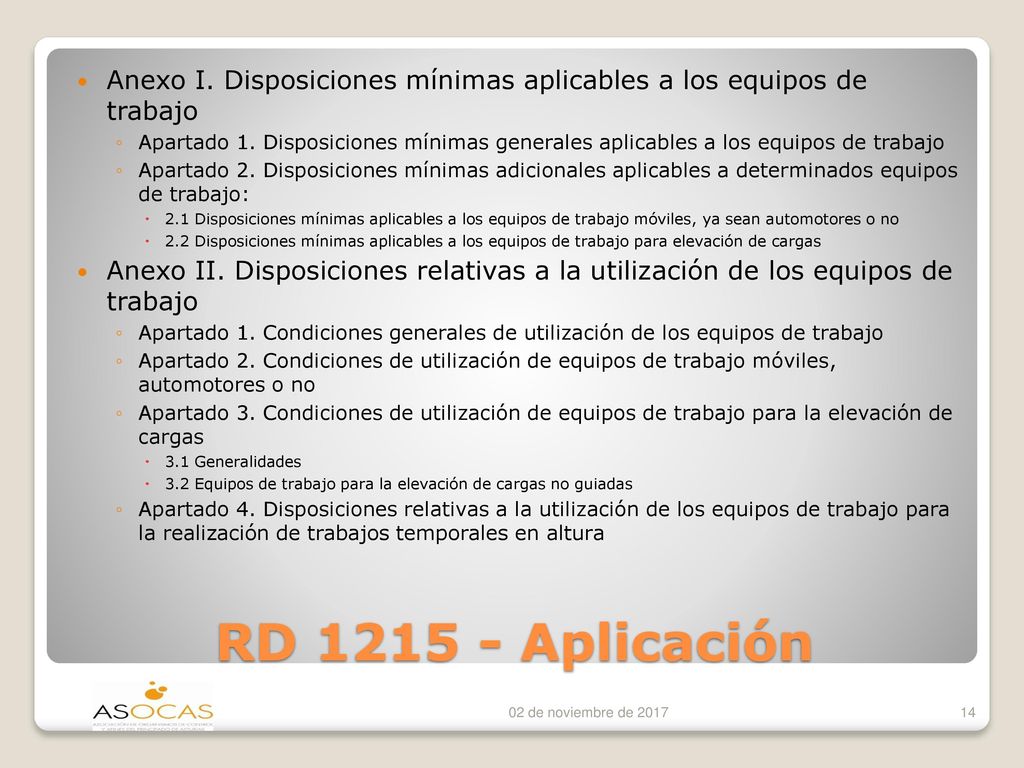

14 Anexo I. Disposiciones mínimas aplicables a los equipos de trabajo
Apartado 1. Disposiciones mínimas generales aplicables a los equipos de trabajo Apartado 2. Disposiciones mínimas adicionales aplicables a determinados equipos de trabajo: 2.1 Disposiciones mínimas aplicables a los equipos de trabajo móviles, ya sean automotores o no 2.2 Disposiciones mínimas aplicables a los equipos de trabajo para elevación de cargas Anexo II. Disposiciones relativas a la utilización de los equipos de trabajo Apartado 1. Condiciones generales de utilización de los equipos de trabajo Apartado 2. Condiciones de utilización de equipos de trabajo móviles, automotores o no Apartado 3. Condiciones de utilización de equipos de trabajo para la elevación de cargas 3.1 Generalidades 3.2 Equipos de trabajo para la elevación de cargas no guiadas Apartado 4. Disposiciones relativas a la utilización de los equipos de trabajo para la realización de trabajos temporales en altura RD Aplicación 02 de noviembre de 2017

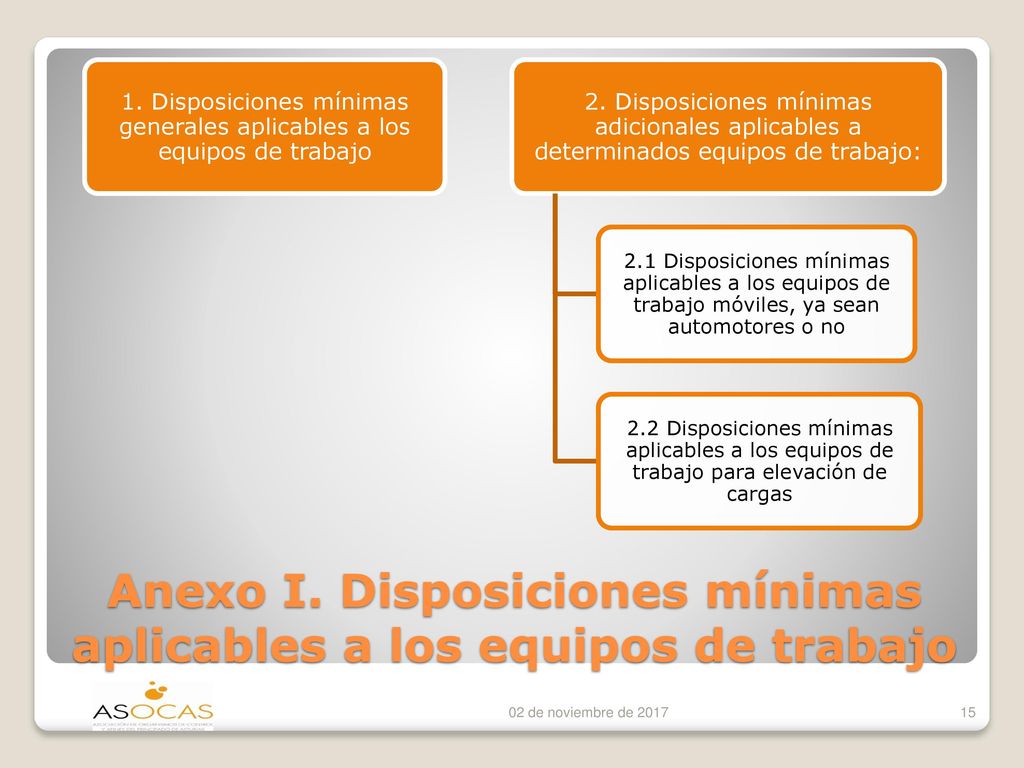

15 Anexo I. Disposiciones mínimas aplicables a los equipos de trabajo
1. Disposiciones mínimas generales aplicables a los equipos de trabajo 2. Disposiciones mínimas adicionales aplicables a determinados equipos de trabajo: 2.1 Disposiciones mínimas aplicables a los equipos de trabajo móviles, ya sean automotores o no 2.2 Disposiciones mínimas aplicables a los equipos de trabajo para elevación de cargas Anexo I. Disposiciones mínimas aplicables a los equipos de trabajo 02 de noviembre de 2017

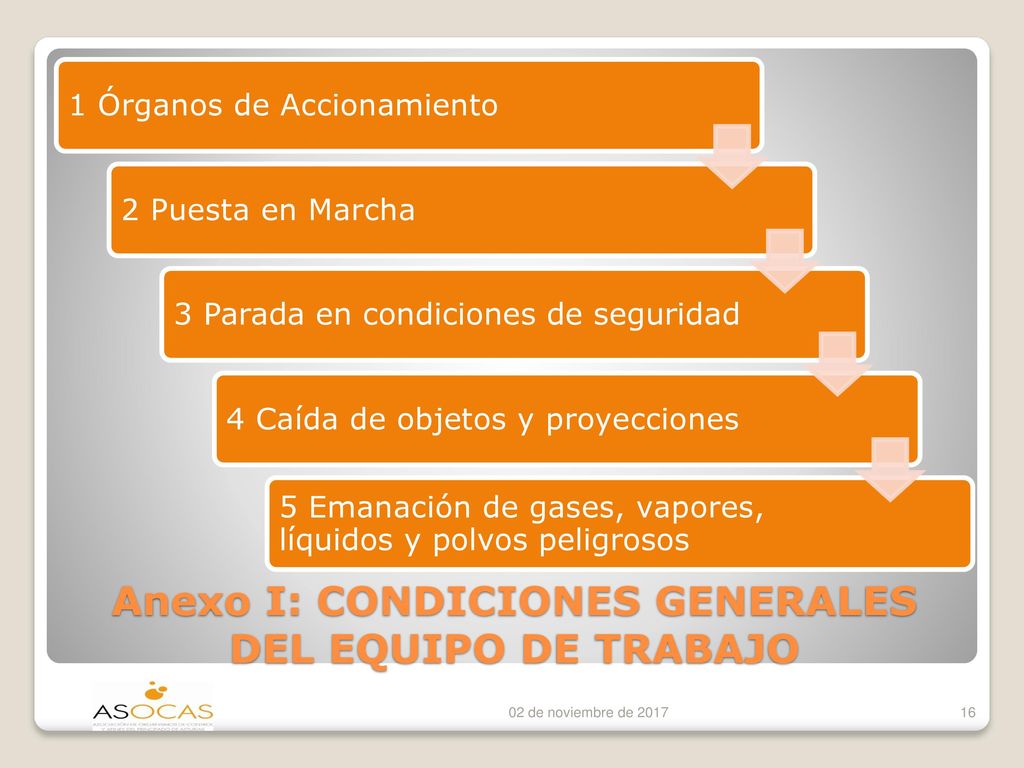

16 Anexo I: CONDICIONES GENERALES DEL EQUIPO DE TRABAJO
1 Órganos de Accionamiento 2 Puesta en Marcha 3 Parada en condiciones de seguridad 4 Caída de objetos y proyecciones 5 Emanación de gases, vapores, líquidos y polvos peligrosos Anexo I: CONDICIONES GENERALES DEL EQUIPO DE TRABAJO 02 de noviembre de 2017

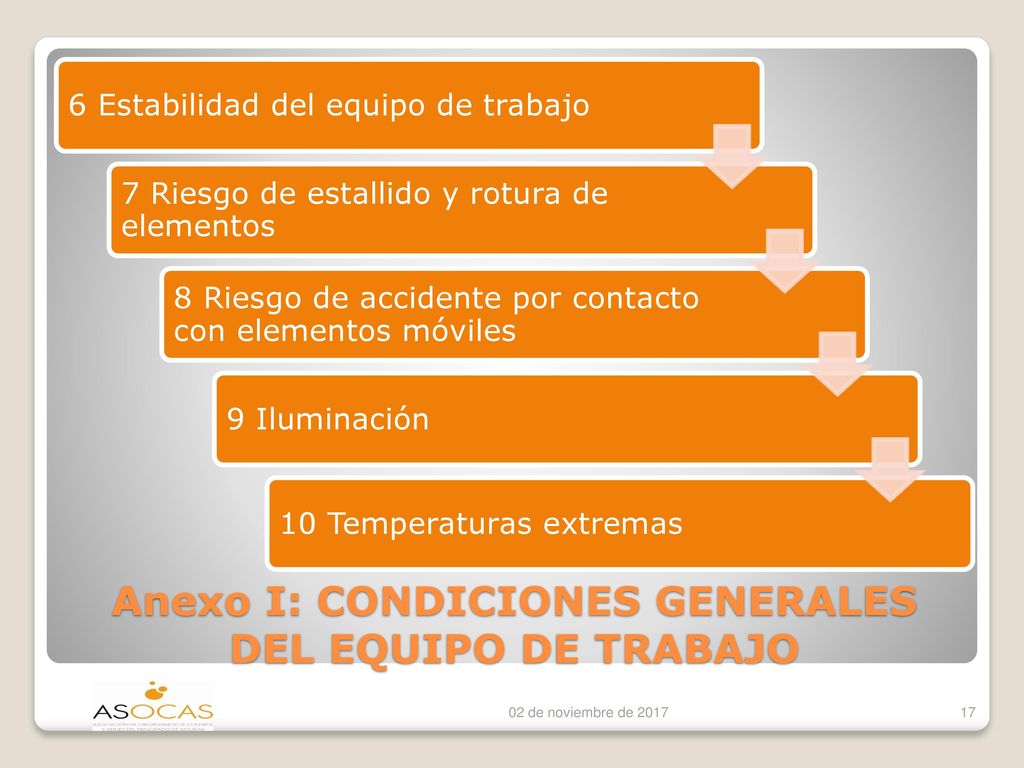

17 Anexo I: CONDICIONES GENERALES DEL EQUIPO DE TRABAJO
6 Estabilidad del equipo de trabajo 7 Riesgo de estallido y rotura de elementos 8 Riesgo de accidente por contacto con elementos móviles 9 Iluminación 10 Temperaturas extremas Anexo I: CONDICIONES GENERALES DEL EQUIPO DE TRABAJO 02 de noviembre de 2017

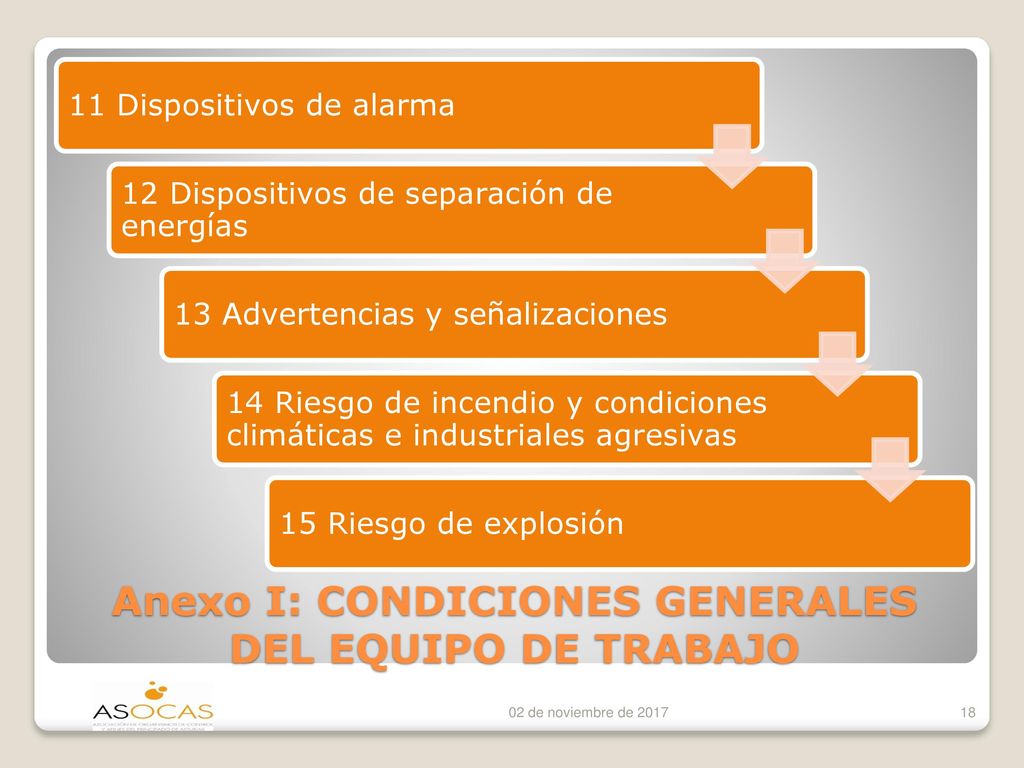

18 Anexo I: CONDICIONES GENERALES DEL EQUIPO DE TRABAJO
11 Dispositivos de alarma 12 Dispositivos de separación de energías 13 Advertencias y señalizaciones 14 Riesgo de incendio y condiciones climáticas e industriales agresivas 15 Riesgo de explosión Anexo I: CONDICIONES GENERALES DEL EQUIPO DE TRABAJO 02 de noviembre de 2017

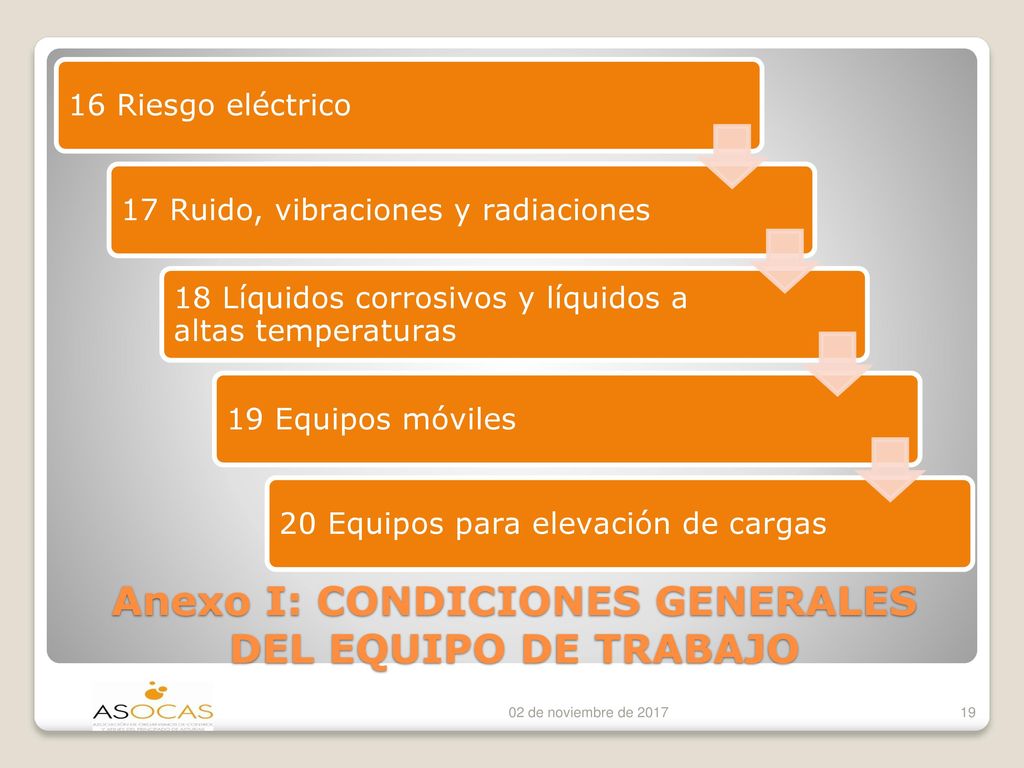

19 Anexo I: CONDICIONES GENERALES DEL EQUIPO DE TRABAJO
16 Riesgo eléctrico 17 Ruido, vibraciones y radiaciones 18 Líquidos corrosivos y líquidos a altas temperaturas 19 Equipos móviles 20 Equipos para elevación de cargas Anexo I: CONDICIONES GENERALES DEL EQUIPO DE TRABAJO 02 de noviembre de 2017

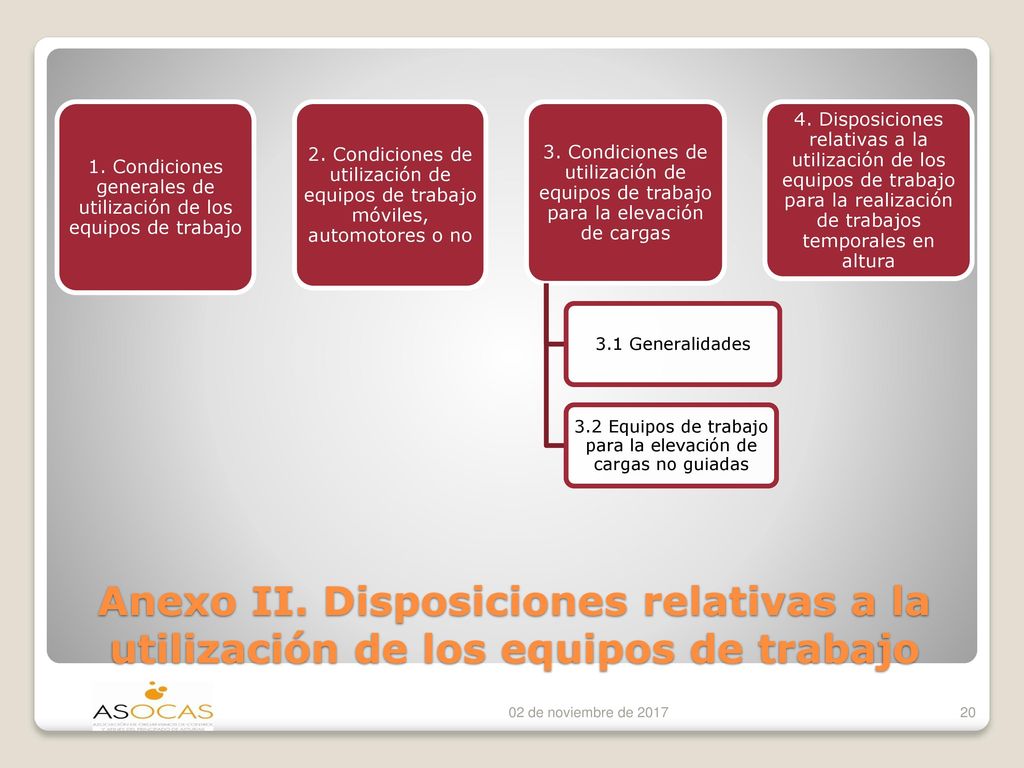

20 1. Condiciones generales de utilización de los equipos de trabajo
2. Condiciones de utilización de equipos de trabajo móviles, automotores o no 3. Condiciones de utilización de equipos de trabajo para la elevación de cargas 3.1 Generalidades 3.2 Equipos de trabajo para la elevación de cargas no guiadas 4. Disposiciones relativas a la utilización de los equipos de trabajo para la realización de trabajos temporales en altura Anexo II. Disposiciones relativas a la utilización de los equipos de trabajo 02 de noviembre de 2017

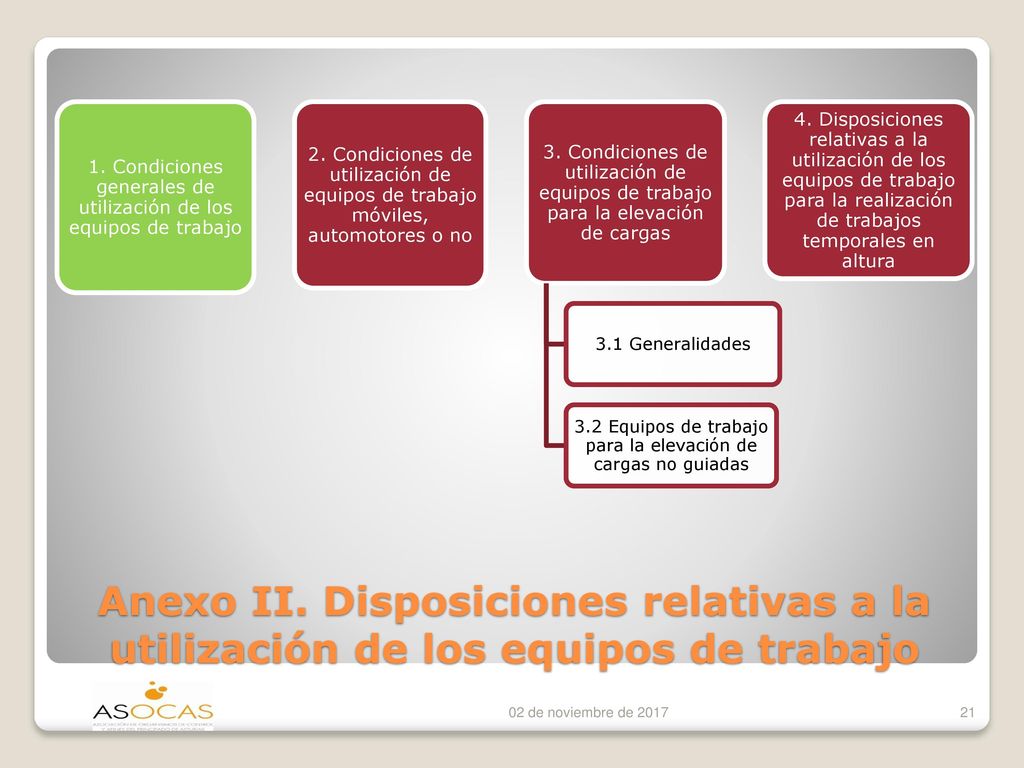

21 1. Condiciones generales de utilización de los equipos de trabajo
2. Condiciones de utilización de equipos de trabajo móviles, automotores o no 3. Condiciones de utilización de equipos de trabajo para la elevación de cargas 3.1 Generalidades 3.2 Equipos de trabajo para la elevación de cargas no guiadas 4. Disposiciones relativas a la utilización de los equipos de trabajo para la realización de trabajos temporales en altura Anexo II. Disposiciones relativas a la utilización de los equipos de trabajo 02 de noviembre de 2017

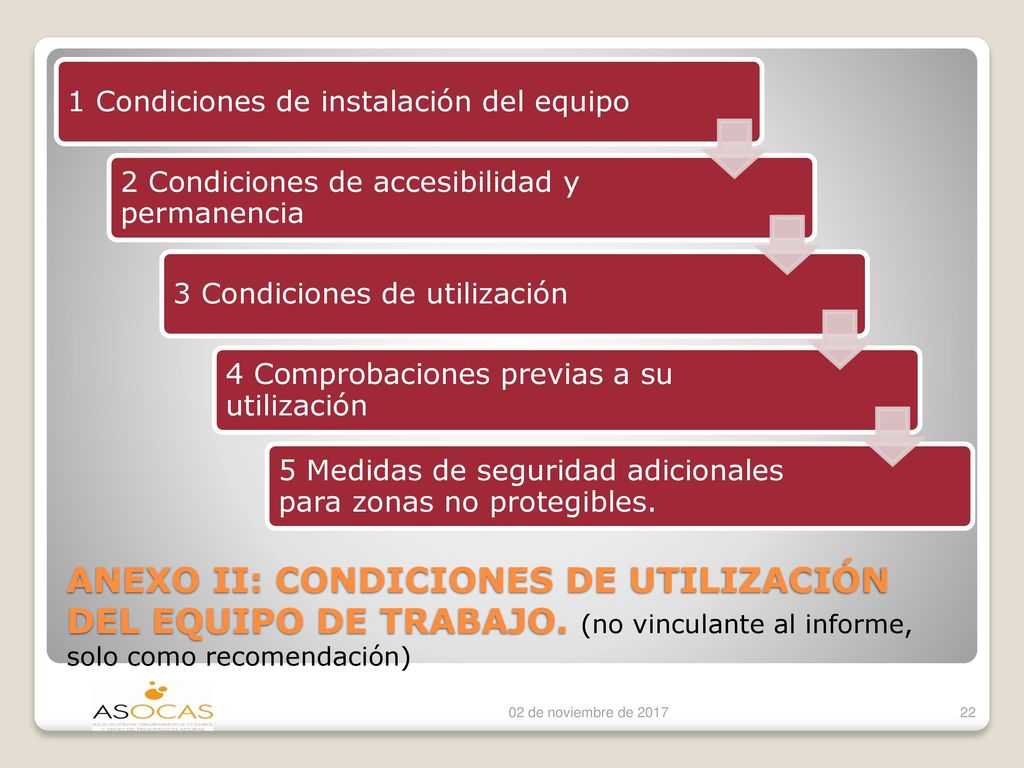

22 1 Condiciones de instalación del equipo
2 Condiciones de accesibilidad y permanencia 3 Condiciones de utilización 4 Comprobaciones previas a su utilización 5 Medidas de seguridad adicionales para zonas no protegibles. ANEXO II: CONDICIONES DE UTILIZACIÓN DEL EQUIPO DE TRABAJO. (no vinculante al informe, solo como recomendación) 02 de noviembre de 2017

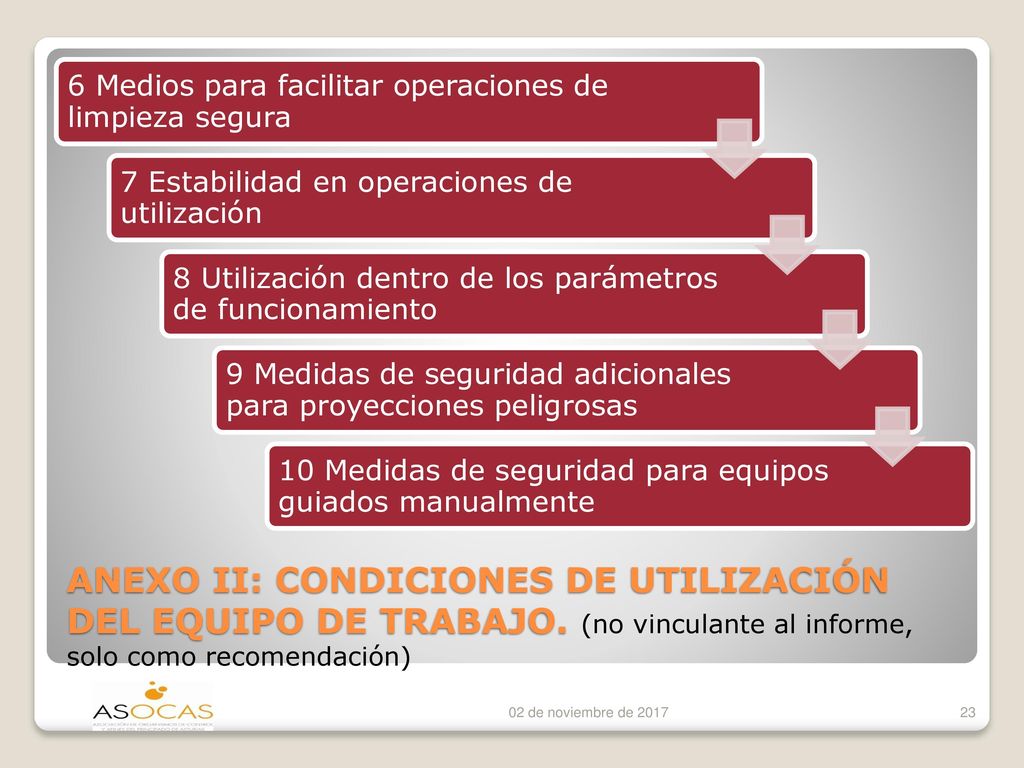

23 6 Medios para facilitar operaciones de limpieza segura
7 Estabilidad en operaciones de utilización 8 Utilización dentro de los parámetros de funcionamiento 9 Medidas de seguridad adicionales para proyecciones peligrosas 10 Medidas de seguridad para equipos guiados manualmente ANEXO II: CONDICIONES DE UTILIZACIÓN DEL EQUIPO DE TRABAJO. (no vinculante al informe, solo como recomendación) 02 de noviembre de 2017

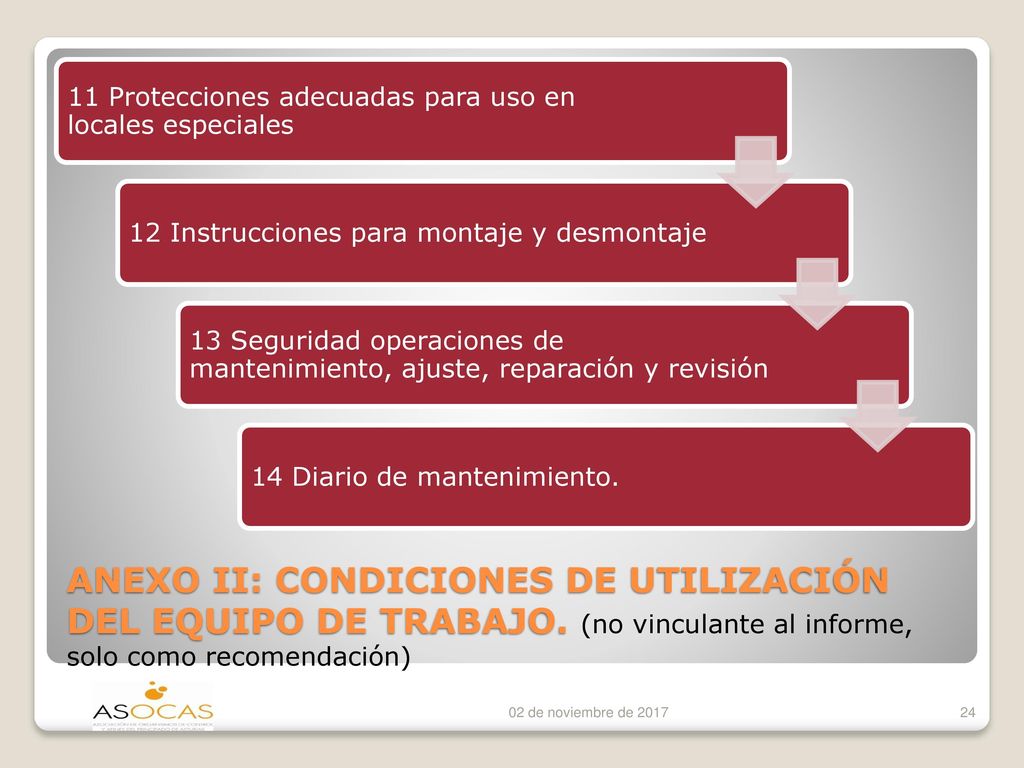

24 11 Protecciones adecuadas para uso en locales especiales
12 Instrucciones para montaje y desmontaje 13 Seguridad operaciones de mantenimiento, ajuste, reparación y revisión 14 Diario de mantenimiento. ANEXO II: CONDICIONES DE UTILIZACIÓN DEL EQUIPO DE TRABAJO. (no vinculante al informe, solo como recomendación) 02 de noviembre de 2017

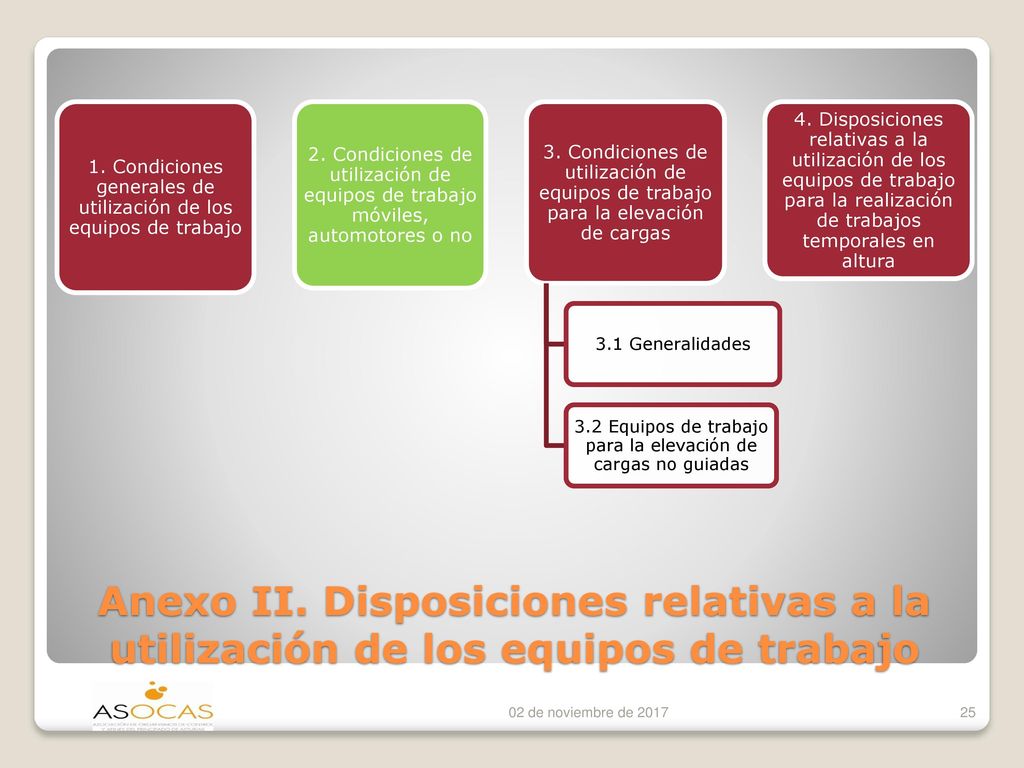

25 1. Condiciones generales de utilización de los equipos de trabajo
2. Condiciones de utilización de equipos de trabajo móviles, automotores o no 3. Condiciones de utilización de equipos de trabajo para la elevación de cargas 3.1 Generalidades 3.2 Equipos de trabajo para la elevación de cargas no guiadas 4. Disposiciones relativas a la utilización de los equipos de trabajo para la realización de trabajos temporales en altura Anexo II. Disposiciones relativas a la utilización de los equipos de trabajo 02 de noviembre de 2017

26 1. Condiciones generales de utilización de los equipos de trabajo
2. Condiciones de utilización de equipos de trabajo móviles, automotores o no 3. Condiciones de utilización de equipos de trabajo para la elevación de cargas 3.1 Generalidades 3.2 Equipos de trabajo para la elevación de cargas no guiadas 4. Disposiciones relativas a la utilización de los equipos de trabajo para la realización de trabajos temporales en altura Anexo II. Disposiciones relativas a la utilización de los equipos de trabajo 02 de noviembre de 2017

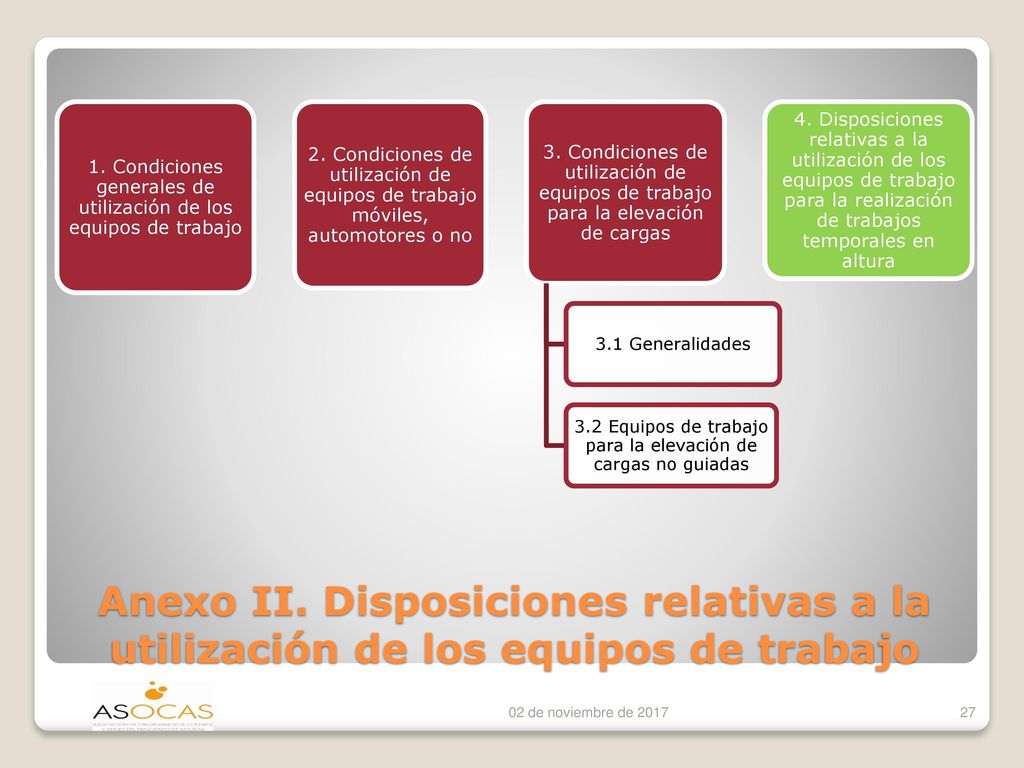

27 1. Condiciones generales de utilización de los equipos de trabajo
2. Condiciones de utilización de equipos de trabajo móviles, automotores o no 3. Condiciones de utilización de equipos de trabajo para la elevación de cargas 3.1 Generalidades 3.2 Equipos de trabajo para la elevación de cargas no guiadas 4. Disposiciones relativas a la utilización de los equipos de trabajo para la realización de trabajos temporales en altura Anexo II. Disposiciones relativas a la utilización de los equipos de trabajo 02 de noviembre de 2017

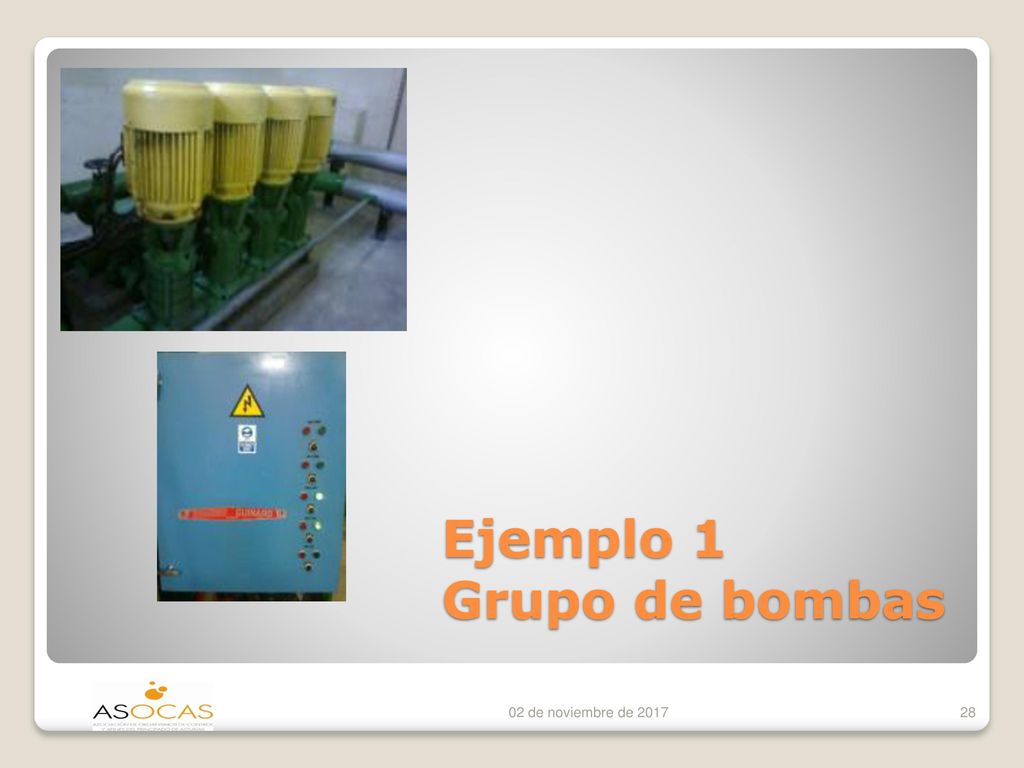

28 Ejemplo 1 Grupo de bombas
02 de noviembre de 2017

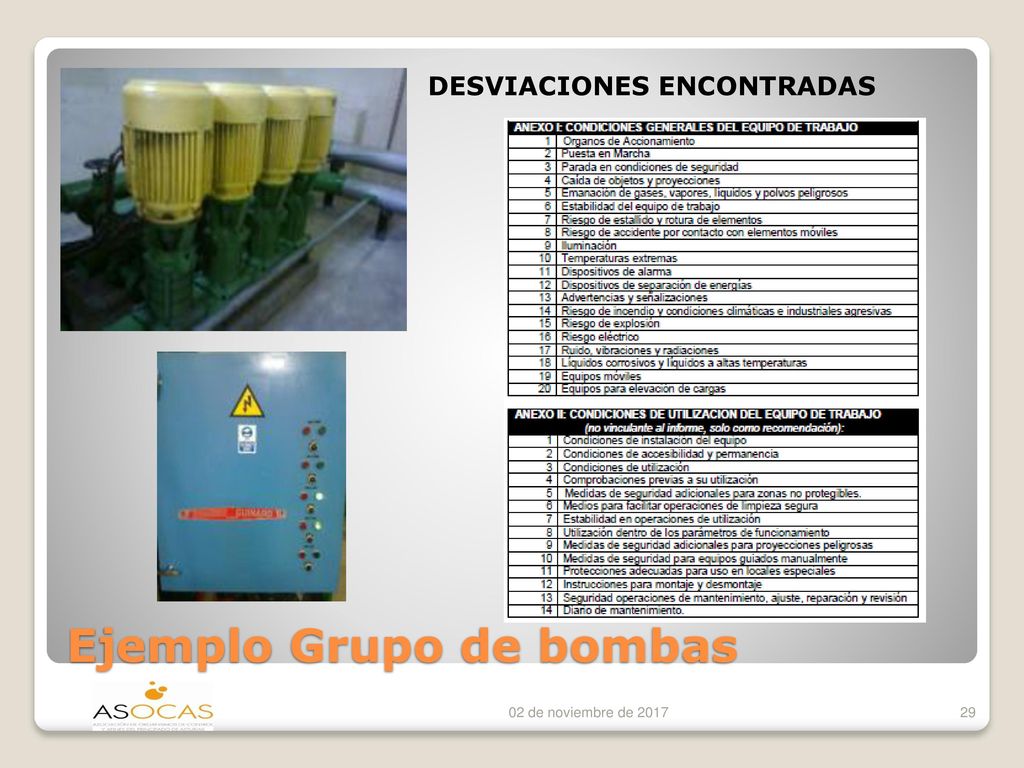

29 Ejemplo Grupo de bombas
DESVIACIONES ENCONTRADAS Ejemplo Grupo de bombas 02 de noviembre de 2017

30 Ejemplo Grupo de bombas
DESVIACIONES ENCONTRADAS Anexo 1 3. Parada en condiciones de seguridad 8. Riesgo de accidente por contacto con elementos móviles 12. Dispositivos de separación de energías Anexo 2 AII. 12. Instrucciones para montaje y desmontaje AII 13. Seguridad operaciones de mantenimiento, ajuste, reparación y revisión AII 14 Diario de mantenimiento Ejemplo Grupo de bombas 02 de noviembre de 2017

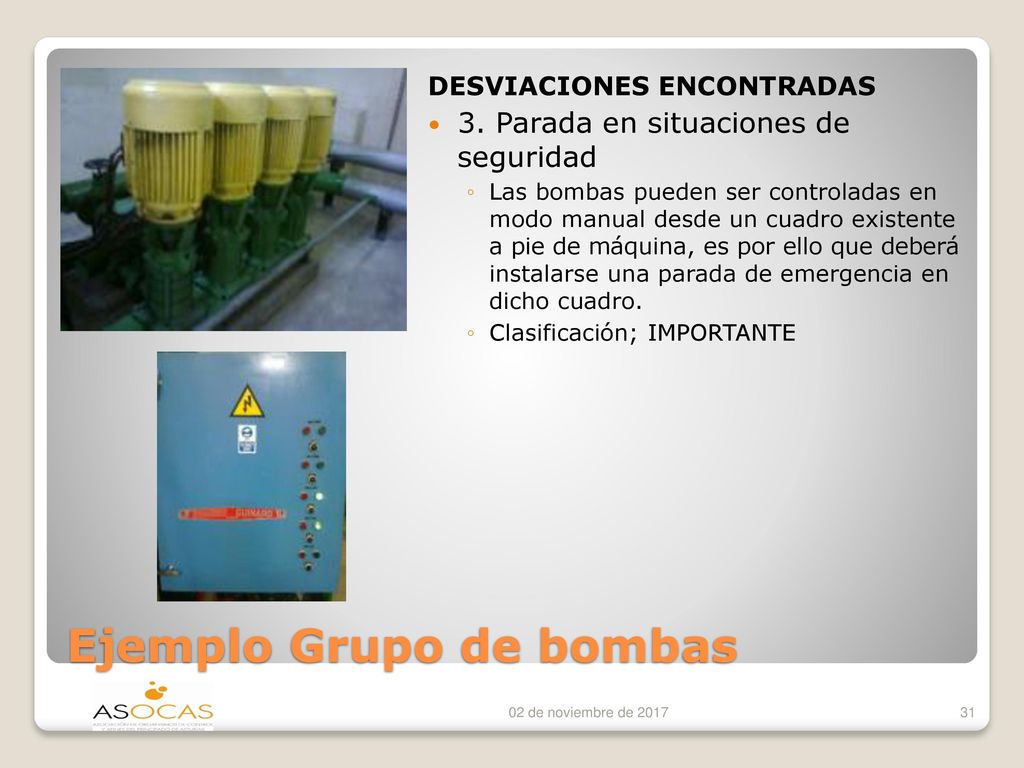

31 Ejemplo Grupo de bombas
DESVIACIONES ENCONTRADAS 3. Parada en situaciones de seguridad Las bombas pueden ser controladas en modo manual desde un cuadro existente a pie de máquina, es por ello que deberá instalarse una parada de emergencia en dicho cuadro. Clasificación; IMPORTANTE Ejemplo Grupo de bombas 02 de noviembre de 2017

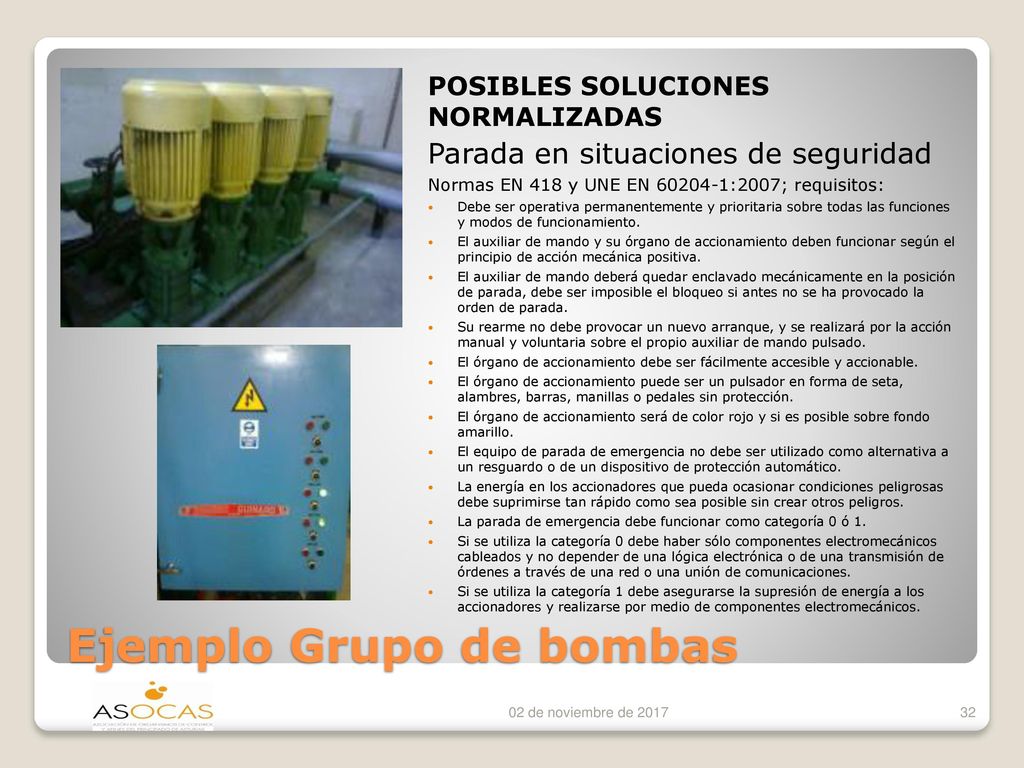

32 Ejemplo Grupo de bombas
POSIBLES SOLUCIONES NORMALIZADAS Parada en situaciones de seguridad Normas EN 418 y UNE EN :2007; requisitos: Debe ser operativa permanentemente y prioritaria sobre todas las funciones y modos de funcionamiento. El auxiliar de mando y su órgano de accionamiento deben funcionar según el principio de acción mecánica positiva. El auxiliar de mando deberá quedar enclavado mecánicamente en la posición de parada, debe ser imposible el bloqueo si antes no se ha provocado la orden de parada. Su rearme no debe provocar un nuevo arranque, y se realizará por la acción manual y voluntaria sobre el propio auxiliar de mando pulsado. El órgano de accionamiento debe ser fácilmente accesible y accionable. El órgano de accionamiento puede ser un pulsador en forma de seta, alambres, barras, manillas o pedales sin protección. El órgano de accionamiento será de color rojo y si es posible sobre fondo amarillo. El equipo de parada de emergencia no debe ser utilizado como alternativa a un resguardo o de un dispositivo de protección automático. La energía en los accionadores que pueda ocasionar condiciones peligrosas debe suprimirse tan rápido como sea posible sin crear otros peligros. La parada de emergencia debe funcionar como categoría 0 ó 1. Si se utiliza la categoría 0 debe haber sólo componentes electromecánicos cableados y no depender de una lógica electrónica o de una transmisión de órdenes a través de una red o una unión de comunicaciones. Si se utiliza la categoría 1 debe asegurarse la supresión de energía a los accionadores y realizarse por medio de componentes electromecánicos. Ejemplo Grupo de bombas 02 de noviembre de 2017

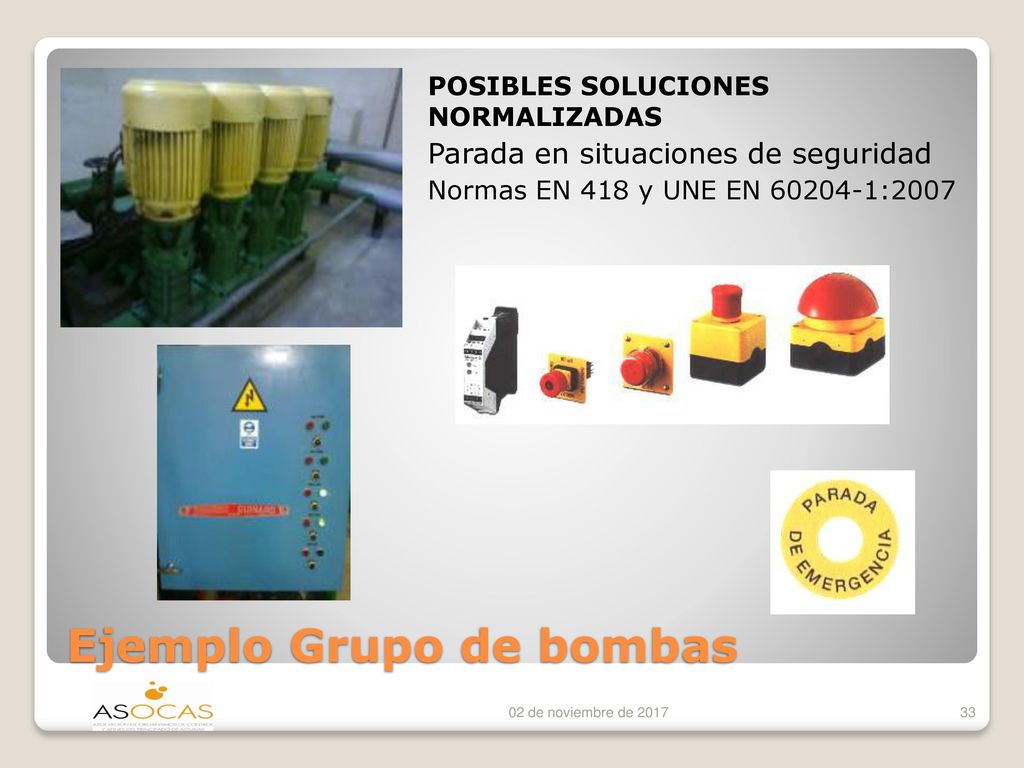

33 Ejemplo Grupo de bombas
POSIBLES SOLUCIONES NORMALIZADAS Parada en situaciones de seguridad Normas EN 418 y UNE EN :2007 Ejemplo Grupo de bombas 02 de noviembre de 2017

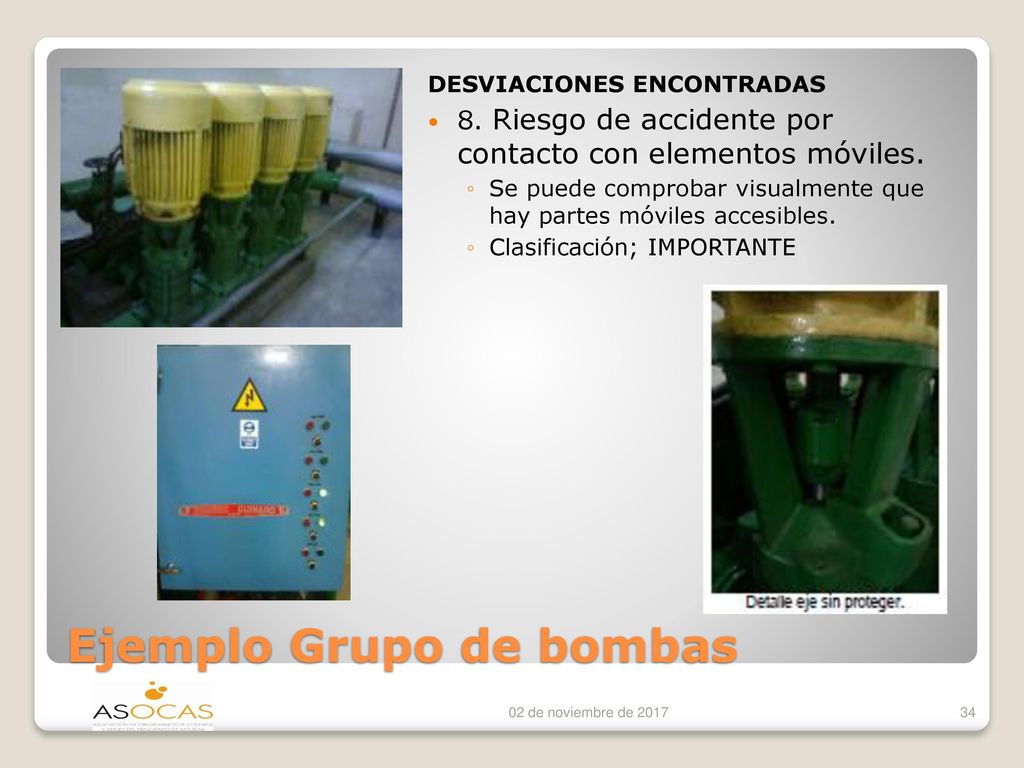

34 Ejemplo Grupo de bombas
DESVIACIONES ENCONTRADAS 8. Riesgo de accidente por contacto con elementos móviles. Se puede comprobar visualmente que hay partes móviles accesibles. Clasificación; IMPORTANTE Ejemplo Grupo de bombas 02 de noviembre de 2017

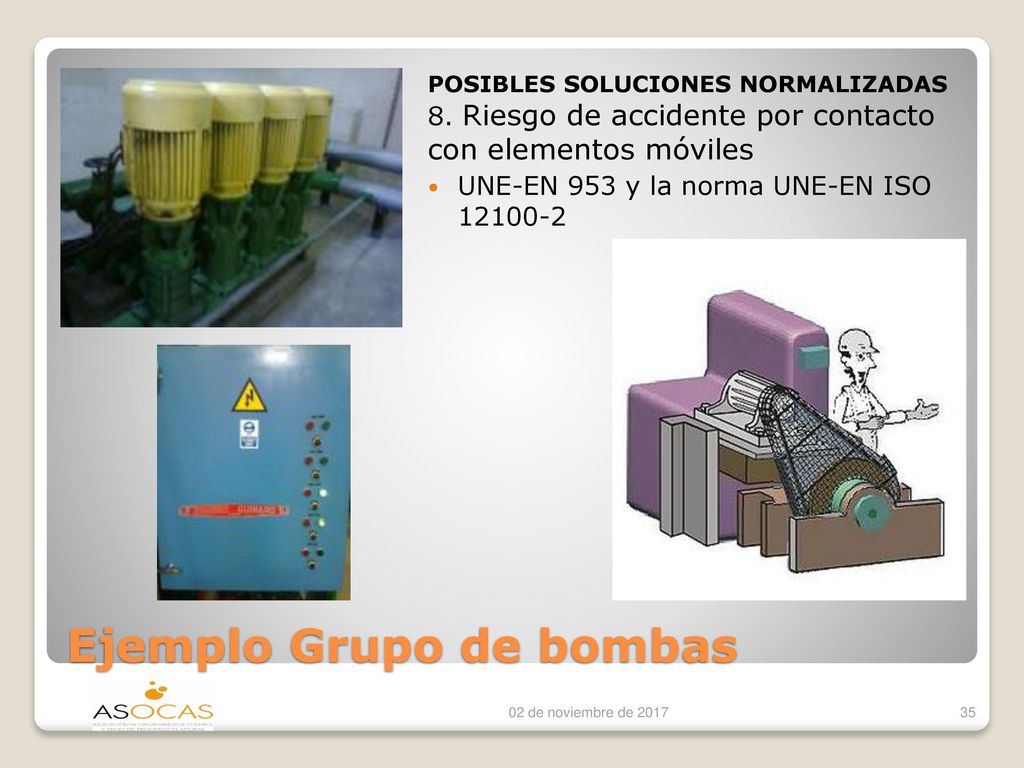

35 Ejemplo Grupo de bombas
POSIBLES SOLUCIONES NORMALIZADAS 8. Riesgo de accidente por contacto con elementos móviles UNE-EN 953 y la norma UNE-EN ISO Ejemplo Grupo de bombas 02 de noviembre de 2017

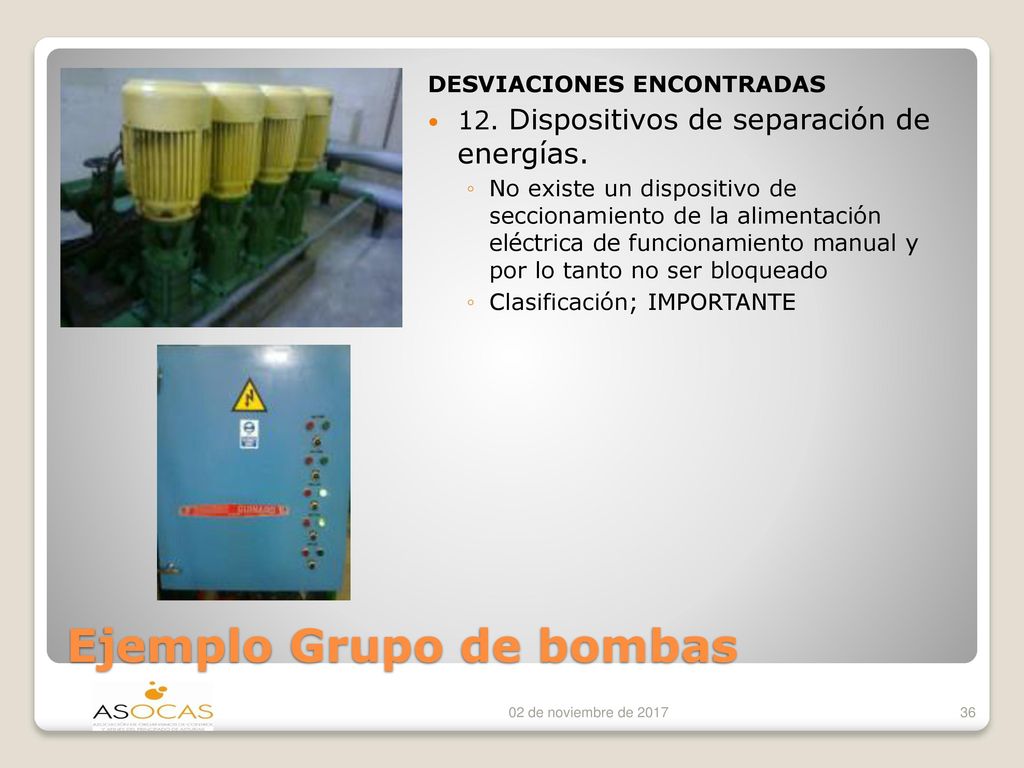

36 Ejemplo Grupo de bombas
DESVIACIONES ENCONTRADAS 12. Dispositivos de separación de energías. No existe un dispositivo de seccionamiento de la alimentación eléctrica de funcionamiento manual y por lo tanto no ser bloqueado Clasificación; IMPORTANTE Ejemplo Grupo de bombas 02 de noviembre de 2017

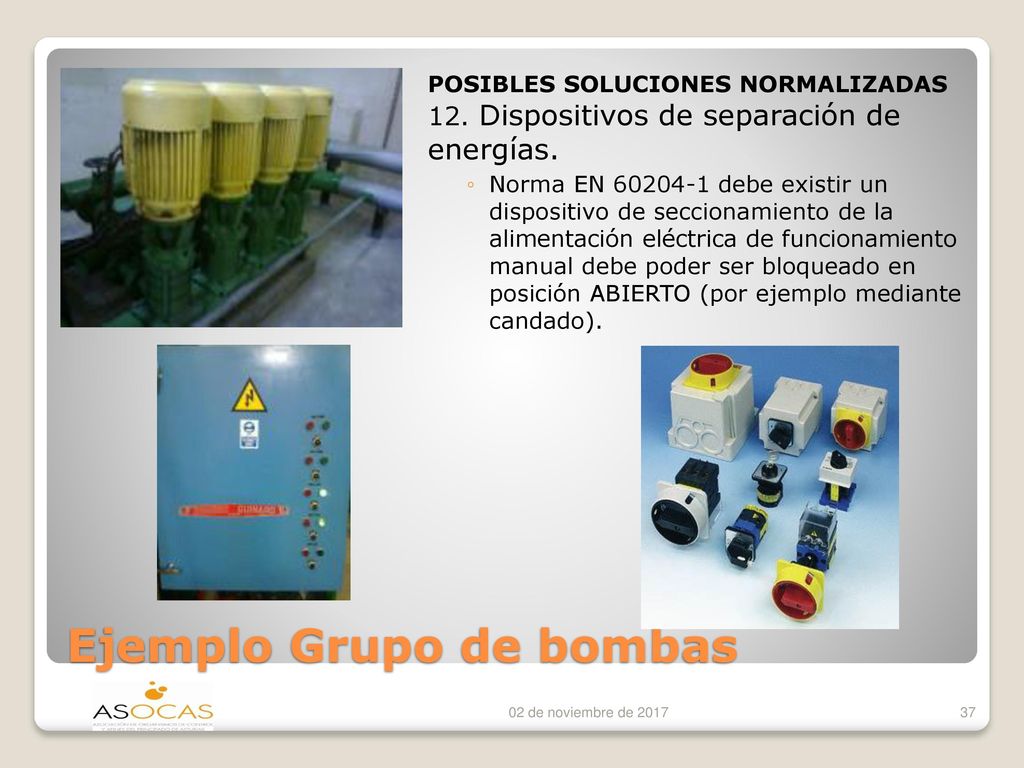

37 Ejemplo Grupo de bombas
POSIBLES SOLUCIONES NORMALIZADAS 12. Dispositivos de separación de energías. Norma EN debe existir un dispositivo de seccionamiento de la alimentación eléctrica de funcionamiento manual debe poder ser bloqueado en posición ABIERTO (por ejemplo mediante candado). Ejemplo Grupo de bombas 02 de noviembre de 2017

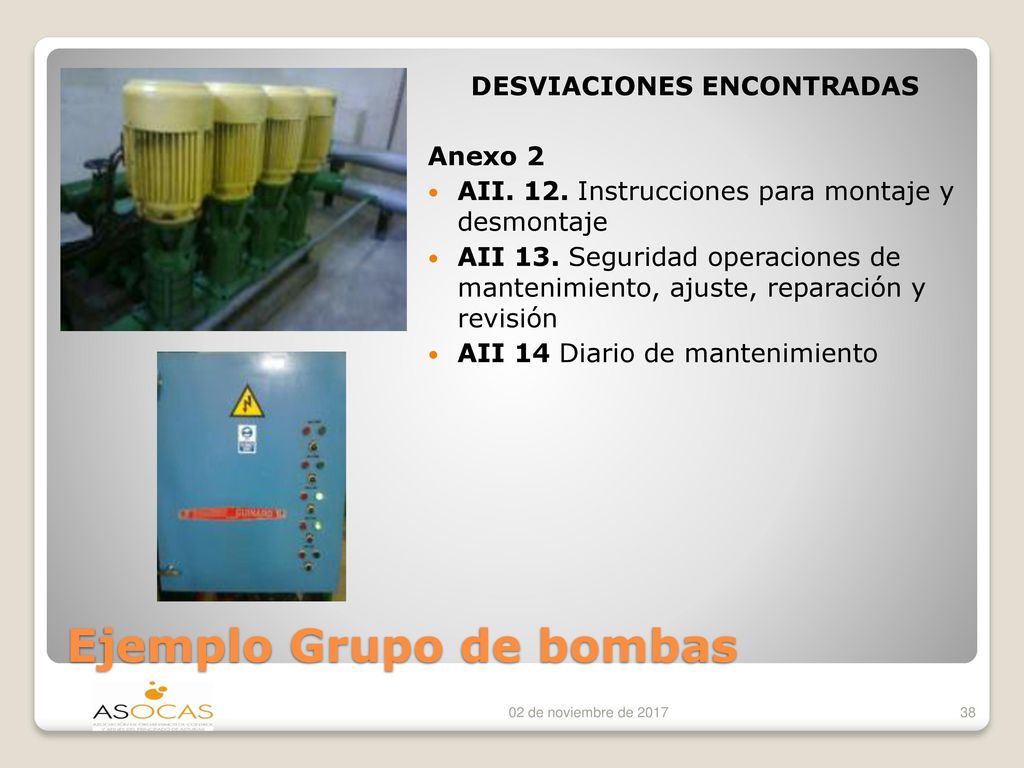

38 Ejemplo Grupo de bombas
DESVIACIONES ENCONTRADAS Anexo 2 AII. 12. Instrucciones para montaje y desmontaje AII 13. Seguridad operaciones de mantenimiento, ajuste, reparación y revisión AII 14 Diario de mantenimiento Ejemplo Grupo de bombas 02 de noviembre de 2017

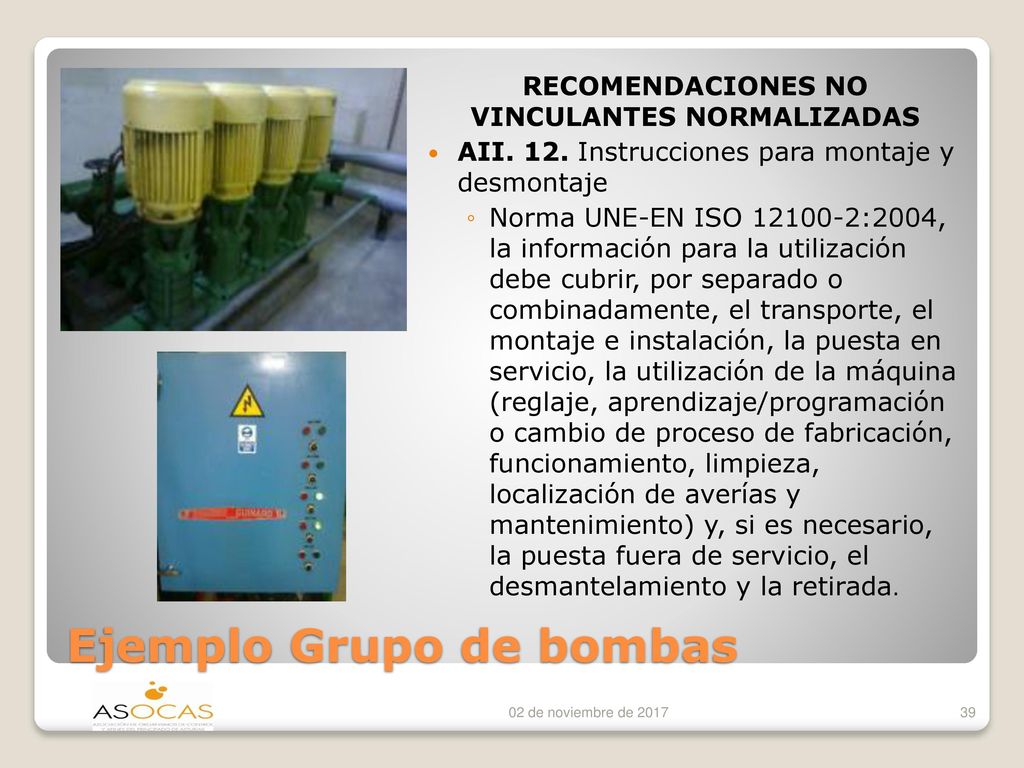

39 Ejemplo Grupo de bombas
RECOMENDACIONES NO VINCULANTES NORMALIZADAS AII. 12. Instrucciones para montaje y desmontaje Norma UNE-EN ISO :2004, la información para la utilización debe cubrir, por separado o combinadamente, el transporte, el montaje e instalación, la puesta en servicio, la utilización de la máquina (reglaje, aprendizaje/programación o cambio de proceso de fabricación, funcionamiento, limpieza, localización de averías y mantenimiento) y, si es necesario, la puesta fuera de servicio, el desmantelamiento y la retirada. Ejemplo Grupo de bombas 02 de noviembre de 2017

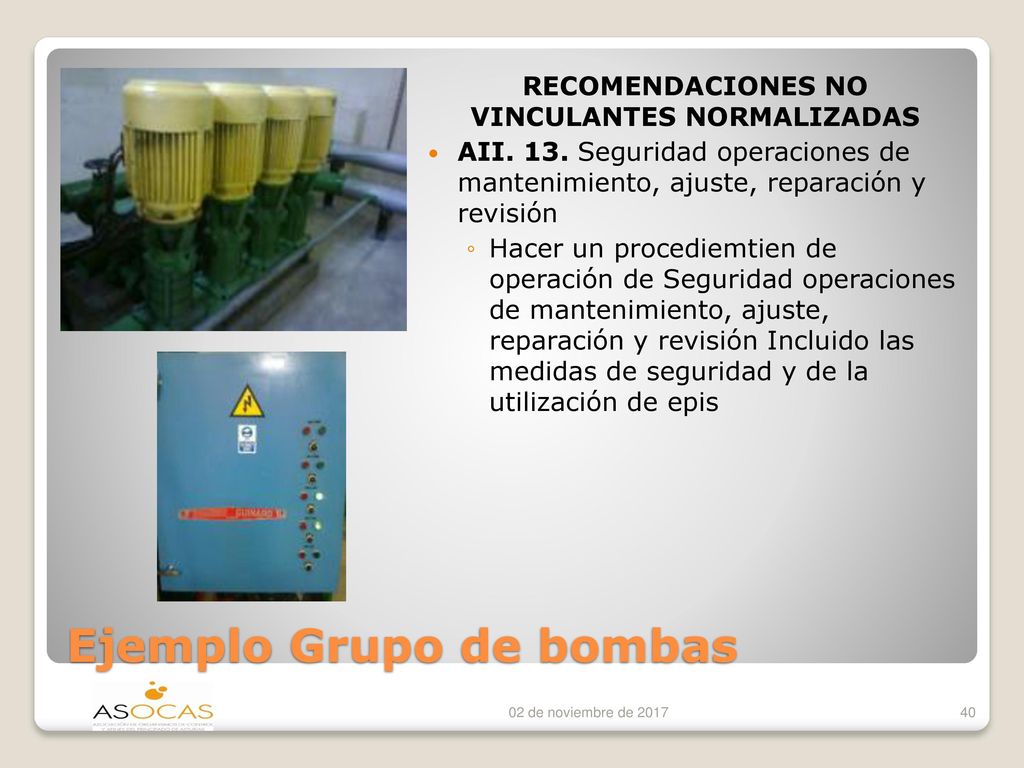

40 Ejemplo Grupo de bombas
RECOMENDACIONES NO VINCULANTES NORMALIZADAS AII. 13. Seguridad operaciones de mantenimiento, ajuste, reparación y revisión Hacer un procediemtien de operación de Seguridad operaciones de mantenimiento, ajuste, reparación y revisión Incluido las medidas de seguridad y de la utilización de epis Ejemplo Grupo de bombas 02 de noviembre de 2017

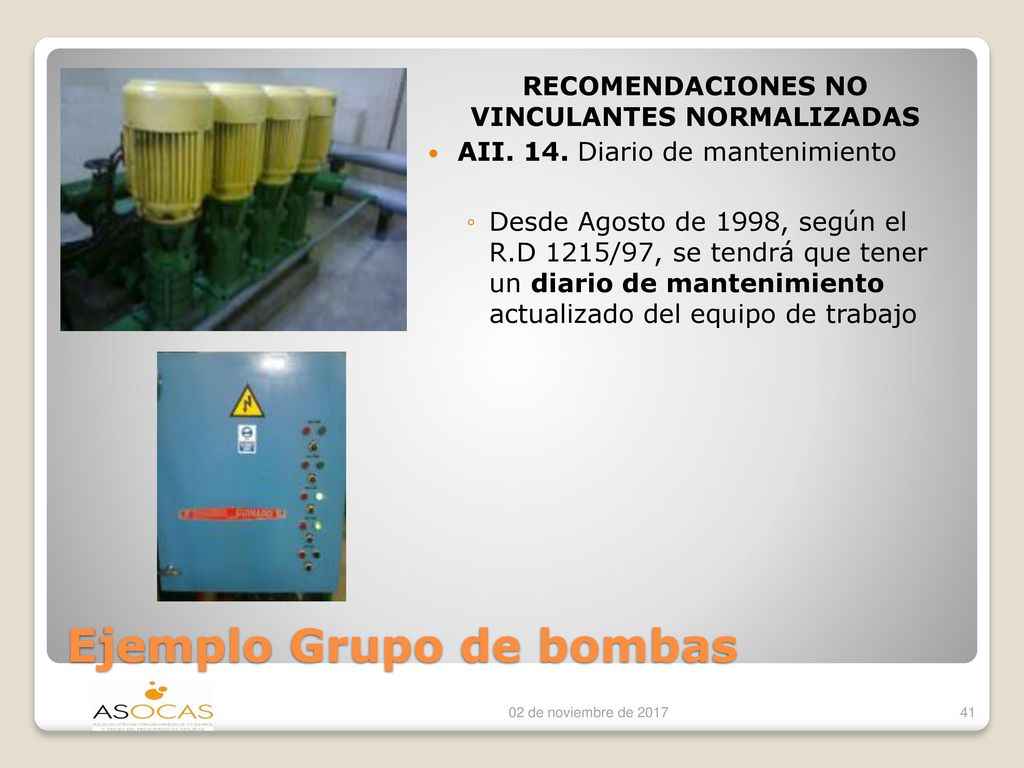

41 Ejemplo Grupo de bombas
RECOMENDACIONES NO VINCULANTES NORMALIZADAS AII. 14. Diario de mantenimiento Desde Agosto de 1998, según el R.D 1215/97, se tendrá que tener un diario de mantenimiento actualizado del equipo de trabajo Ejemplo Grupo de bombas 02 de noviembre de 2017

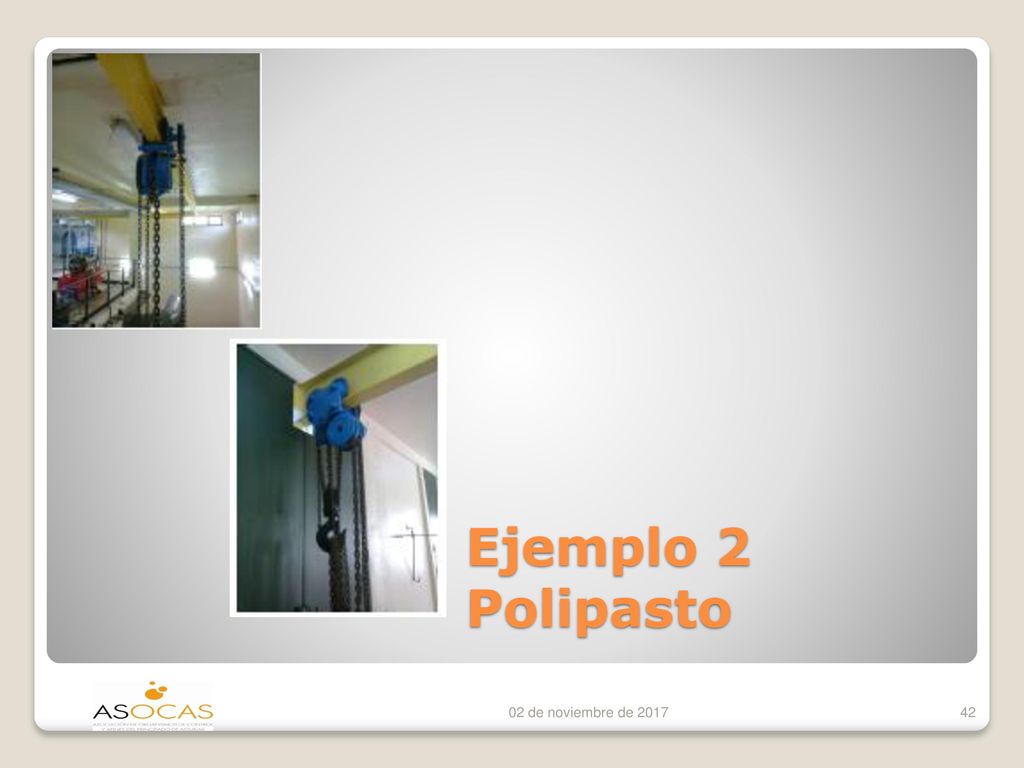

42 Ejemplo 2 Polipasto 02 de noviembre de 2017

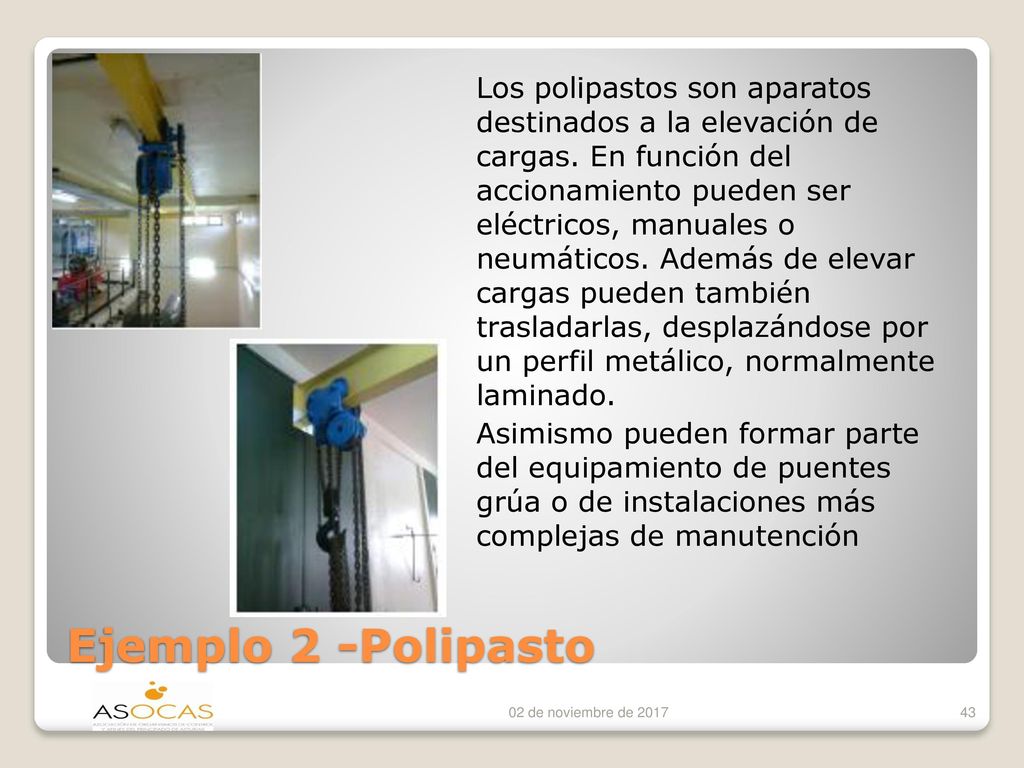

43 Los polipastos son aparatos destinados a la elevación de cargas
Los polipastos son aparatos destinados a la elevación de cargas. En función del accionamiento pueden ser eléctricos, manuales o neumáticos. Además de elevar cargas pueden también trasladarlas, desplazándose por un perfil metálico, normalmente laminado. Asimismo pueden formar parte del equipamiento de puentes grúa o de instalaciones más complejas de manutención Ejemplo 2 -Polipasto 02 de noviembre de 2017

44 DESVIACIONES ENCONTRADAS
Ejemplo 2 -Polipasto 02 de noviembre de 2017

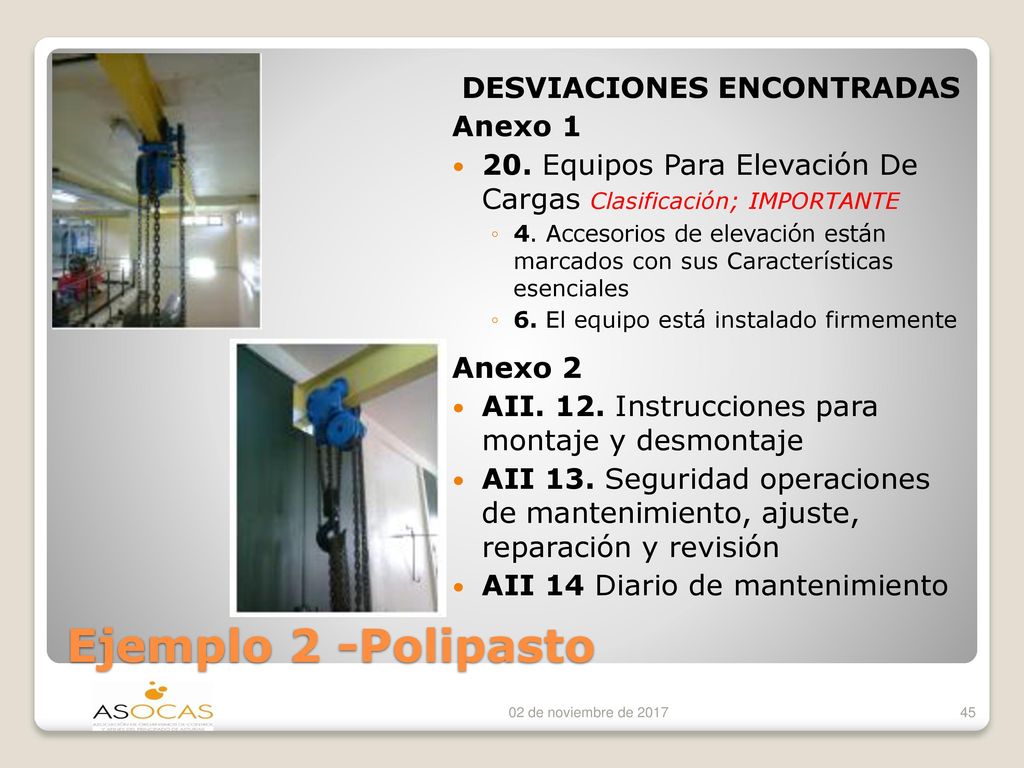

45 DESVIACIONES ENCONTRADAS
Anexo 1 20. Equipos Para Elevación De Cargas Clasificación; IMPORTANTE 4. Accesorios de elevación están marcados con sus Características esenciales 6. El equipo está instalado firmemente Anexo 2 AII. 12. Instrucciones para montaje y desmontaje AII 13. Seguridad operaciones de mantenimiento, ajuste, reparación y revisión AII 14 Diario de mantenimiento Ejemplo 2 -Polipasto 02 de noviembre de 2017

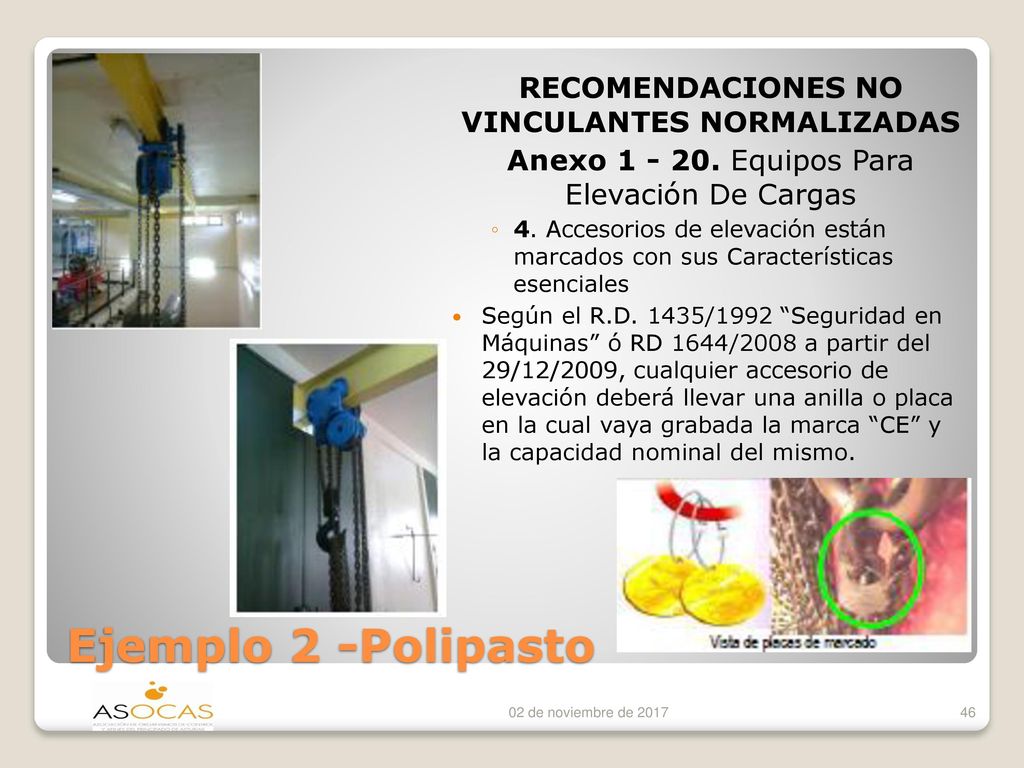

46 Ejemplo 2 -Polipasto RECOMENDACIONES NO VINCULANTES NORMALIZADAS
Anexo Equipos Para Elevación De Cargas 4. Accesorios de elevación están marcados con sus Características esenciales Según el R.D. 1435/1992 “Seguridad en Máquinas” ó RD 1644/2008 a partir del 29/12/2009, cualquier accesorio de elevación deberá llevar una anilla o placa en la cual vaya grabada la marca “CE” y la capacidad nominal del mismo. Ejemplo 2 -Polipasto 02 de noviembre de 2017

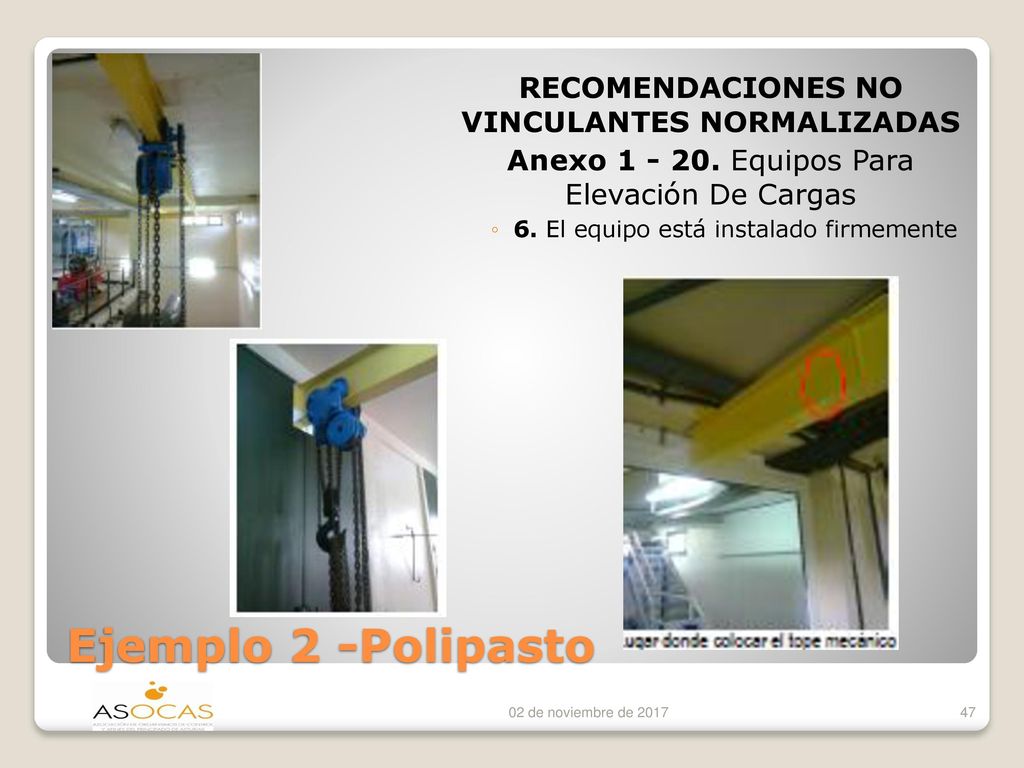

47 Ejemplo 2 -Polipasto RECOMENDACIONES NO VINCULANTES NORMALIZADAS
Anexo Equipos Para Elevación De Cargas 6. El equipo está instalado firmemente Ejemplo 2 -Polipasto 02 de noviembre de 2017

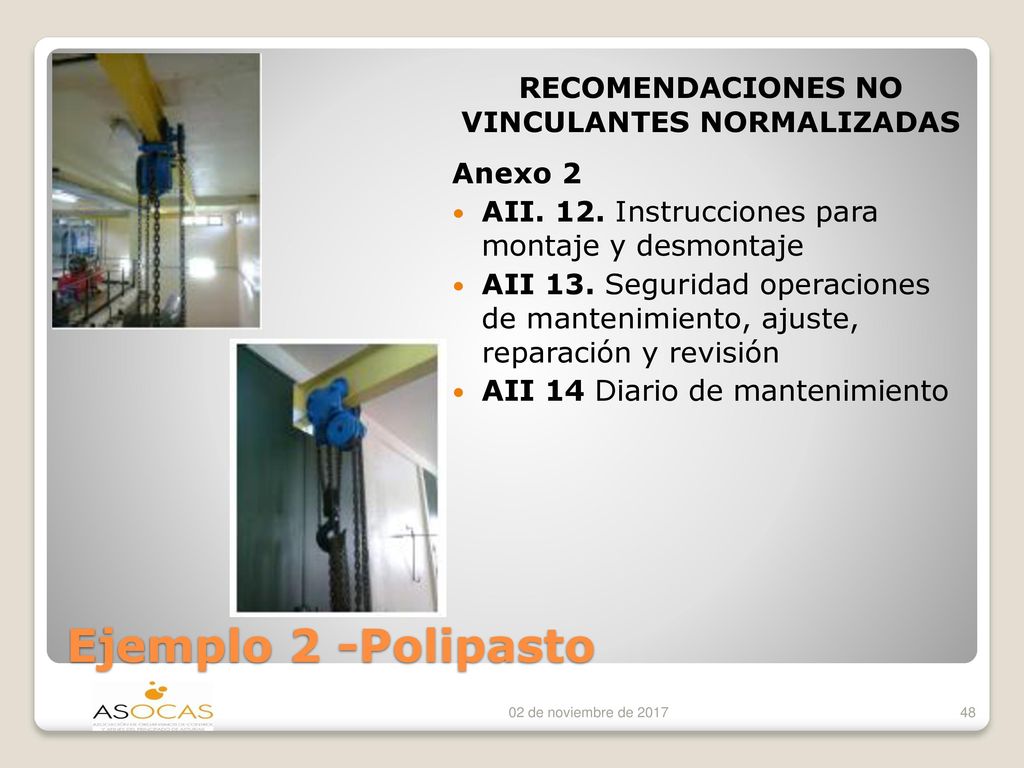

48 RECOMENDACIONES NO VINCULANTES NORMALIZADAS
Anexo 2 AII. 12. Instrucciones para montaje y desmontaje AII 13. Seguridad operaciones de mantenimiento, ajuste, reparación y revisión AII 14 Diario de mantenimiento Ejemplo 2 -Polipasto 02 de noviembre de 2017

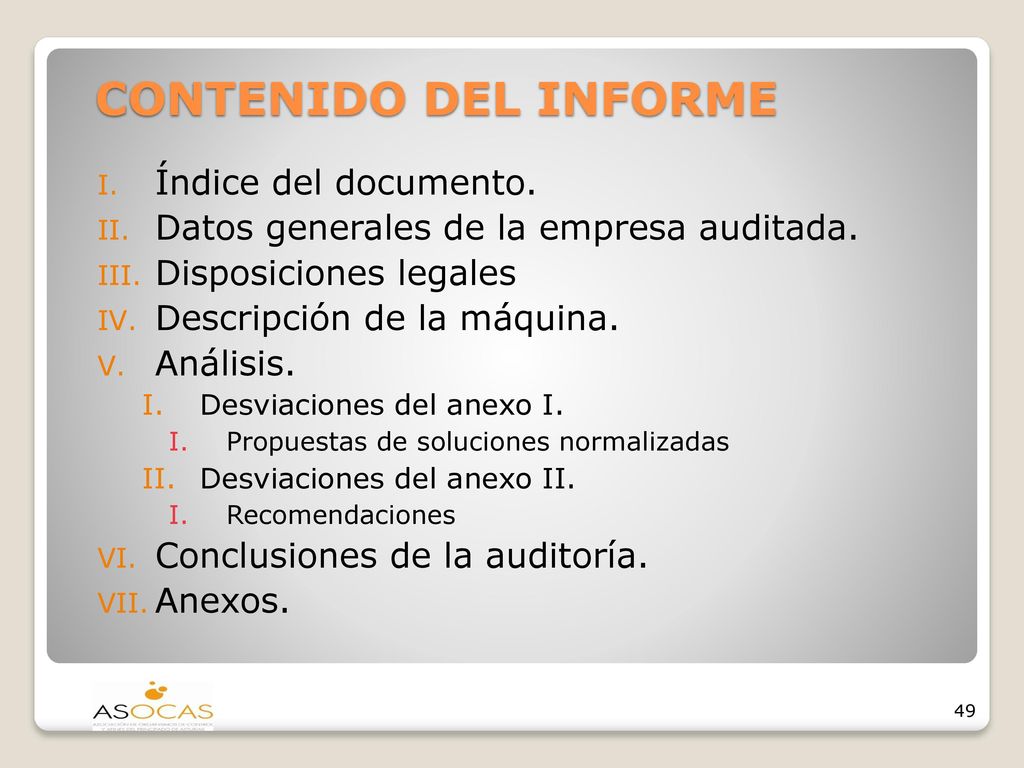

49 CONTENIDO DEL INFORME Índice del documento.
Datos generales de la empresa auditada. Disposiciones legales Descripción de la máquina. Análisis. Desviaciones del anexo I. Propuestas de soluciones normalizadas Desviaciones del anexo II. Recomendaciones Conclusiones de la auditoría. Anexos.

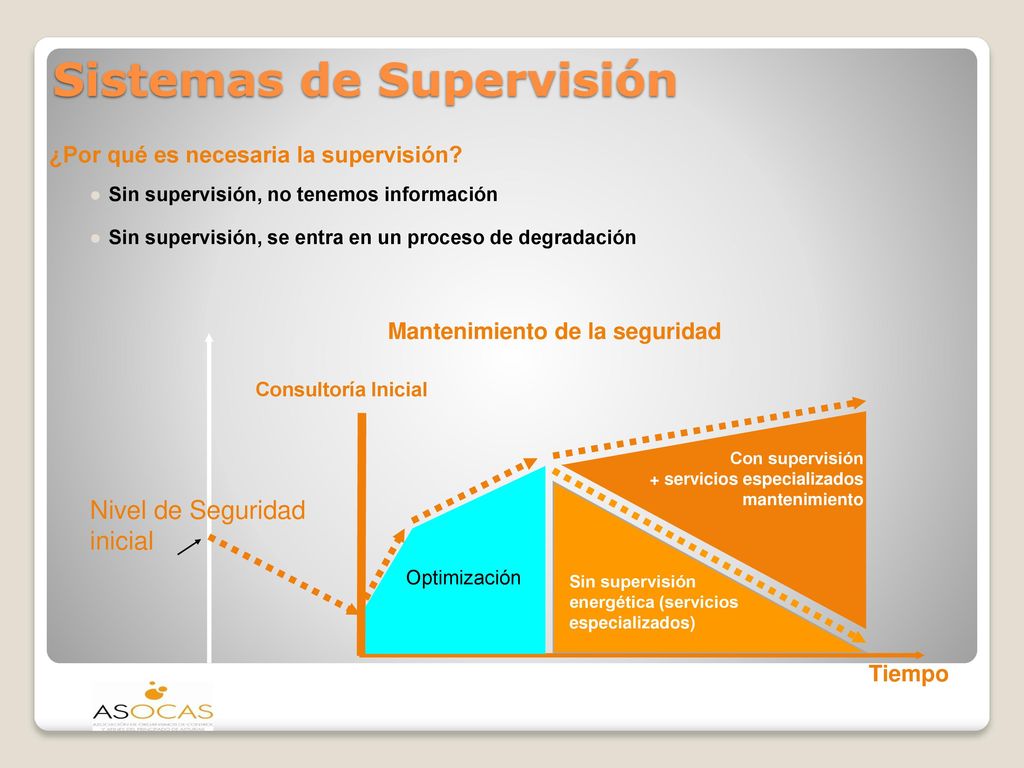

50 Sistemas de Supervisión
¿Por qué es necesaria la supervisión? Sin supervisión, no tenemos información Sin supervisión, se entra en un proceso de degradación Mantenimiento de la seguridad Tiempo Consultoría Inicial Optimización Sin supervisión energética (servicios especializados) Con supervisión + servicios especializados mantenimiento Nivel de Seguridad inicial

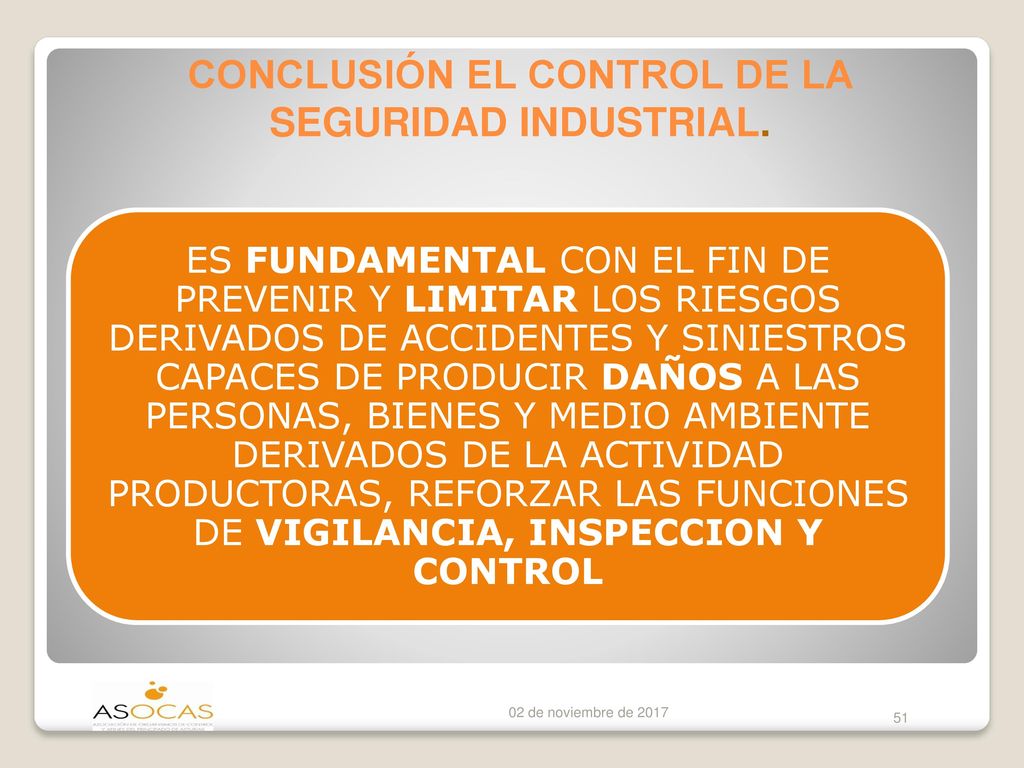

51 CONCLUSIÓN EL CONTROL DE LA SEGURIDAD INDUSTRIAL.
ES FUNDAMENTAL CON EL FIN DE PREVENIR Y LIMITAR LOS RIESGOS DERIVADOS DE ACCIDENTES Y SINIESTROS CAPACES DE PRODUCIR DAÑOS A LAS PERSONAS, BIENES Y MEDIO AMBIENTE DERIVADOS DE LA ACTIVIDAD PRODUCTORAS, REFORZAR LAS FUNCIONES DE VIGILANCIA, INSPECCION Y CONTROL 02 de noviembre de 2017

52 Caso práctico de adecuación de maquinaria
Marcos Martínez Delgado 52
