1 RED INFORMÁTICA CORPORATIVA
Ing. J. Giovanna Alanez Villegas

2 EMPRESA “BOLIVIAN TRUCKS “
Empresa importadora de camiones, repuestos y demás accesorios DEPARTAMENTO Nº DE PUESTOS PREVISTOS INFORMACIONES 1 PUESTO GERENCIA 2 PUESTOS DPTO. INFORMÁTICA 3 PUESTOS DPTO. COMERCIAL 5 PUESTOS ADMINISTRACIÓN 4 PUESTOS MARKETING Y PUBLICIDAD DPTO. CONTABILIDAD TOTAL PUESTOS 20 PUESTOS

3 ESTRUCTURA DEL TRABAJO
OBJETIVOS DISTRIBUCION FISICA DE LAS INSTALACIONES ANALISIS DE REQUERIMIENTOS SERVICIOS NECESARIOS EN LA ORGANIZACION REQUERIMIENTOS DE ACCESO VIRTUALIZACIÓN DE SERVIDORES DISTRIBUCION FISICA DE LAS INSTALACIONES SOLUCIÓN PROPUESTA COMUNICACIÓN DE DEPARTAMENTOS RED WI-FI ESTRUCTURA GENERAL DE LA RED SEGURIDAD DE LA RED JUSTIFICACIÓN - CONCLUSIONES

4 RESPONSABILIDADES A ASUMIR
Brindar los servicios que requiere la organización y garantizar el buen funcionamiento. Garantizar la continuidad del negocio. Relaciones Interdepartamentales. Dotar de Sistemas de Seguridad óptimos a la estructura de red.

5 ANÁLISIS DE REQUERIMIENTOS
Portal corporativo Correo electrónico Herramienta Gestión Bases de Datos corporativas Intranet

6 ANÁLISIS DE REQUERIMIENTOS
Servicios necesarios en la organización SGBD Web Corporativa SGBD SEGURIDAD Servicios Web Web Clientes INTRANET CORPORATIVA GESTIÓN CONTABILIDAD FIREWALL Correo Electrónico Servidor de Archivos SNORT Otros Servicios Backup Software de la Empresa Impresión …

7 REQUERIMIENTOS DE ACCESO
RED INTERNA Todos los miembros de la organización deben tener acceso a internet y a los servidores de correo electrónico. El departamento de Informaciones deberá tener acceso a la intranet corporativa. El departamento de informática deberá tener acceso a todos los servidores y ordenadores personales de la empresa. El departamento comercial deberá tener acceso a la intranet corporativa. El departamento de administración deberá tener acceso a la intranet corporativa y al servidor. El departamento de Marketing y publicidad deberá tener acceso a la intranet corporativa y a los servidores web (para gestionar el diseño de los sitios web de la empresa). ACCESO EXTERNO Todos los usuarios (clientes) podrán consultar la web pública. Todos los empleados, tendrán acceso al portal corporativo.

8 ESTRUCTURA GENERAL DE LA RED

9 DISTRIBUCION FISICA DE LAS INSTALACIONES.
SOLUCIÓN PROPUESTA DISTRIBUCION FISICA DE LAS INSTALACIONES. EDIFICIO PRINCIPAL CON TRES PLANTAS. PLANTA 1 PLANTA 2 PLANTA 3

10 SOLUCIÓN PROPUESTA Comunicación entre Departamentos
Líneas de datos, mediante cableado UTP, cat 5e Comunicación entre edificio principal y anexo, mediante cable de fibra óptica, o mediante antenas Wi-Fi (Emisor-Receptor).

11 SOLUCIONES PROPUESTAS Estructura de la Red
Distribución VLANs por planta

12 SOLUCIÓN PROPUESTA VIRTUALIZACIÓN DE SERVIDORES.
Permite desplegar múltiples tecnologías de sistemas operativos en una única plataforma hardware. PROPUESTA DE VIRTUALIZACIÓN DE SERVIDORES Disminuye el número de servidores físicos y centralización del sistema. ¿Por qué elegir la virtualización de servidores? Justificar Eficiencia de utilización de espacio en disco. Facilita las copias de seguridad.

13 VIRTUALIZACIÓN DE SERVIDORES – OPCIÓN ELEGIDA.
SOLUCIÓN PROPUESTA VIRTUALIZACIÓN DE SERVIDORES – OPCIÓN ELEGIDA. VSphere dispone de ESXi, capa de virtualización que NO REQUIERE Sistema Operativo huésped. VSPHERE ESXI Ahorro de costes en servidores físicos. Ahorro de costes en servidores físicos. Facilidad de manejo e instalación. Facilidad de manejo e instalación.

14 APLICACIÓN DE LA VIRTUALIZACION A LA INFRAESTRUCTURA DE LA EMPRESA

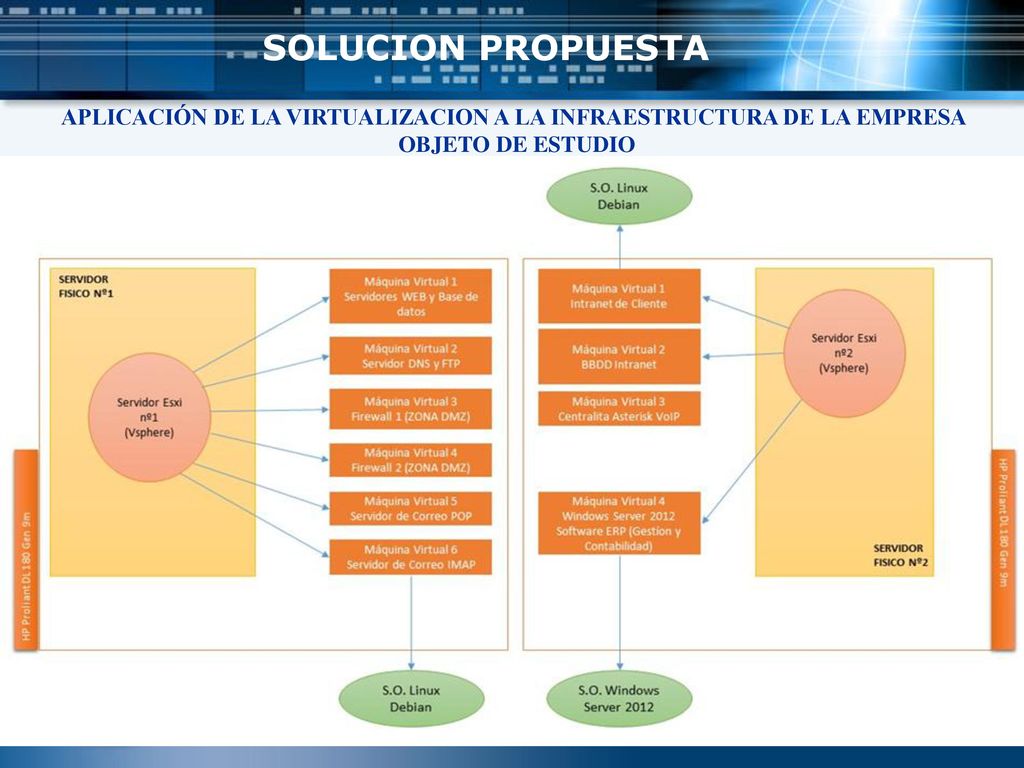

SOLUCION PROPUESTA APLICACIÓN DE LA VIRTUALIZACION A LA INFRAESTRUCTURA DE LA EMPRESA OBJETO DE ESTUDIO

15 SEGURIDAD DE LA RED CORPORATIVA.
SOLUCIÓN PROPUESTA SEGURIDAD DE LA RED CORPORATIVA. AMENAZAS INTERNAS EXTERNAS Buen diseño de la red Filtrado de paquetes SOLUCIONES Sistema de detección de intrusiones . . . . . .
