1 SOLDADURA DE FUNDICIÓN DÚCTIL CON FUNDICIÓN GRIS Y APORTE DE VARILLA DE NÍQUEL AL 98% PROCEDIMIENTO TIG

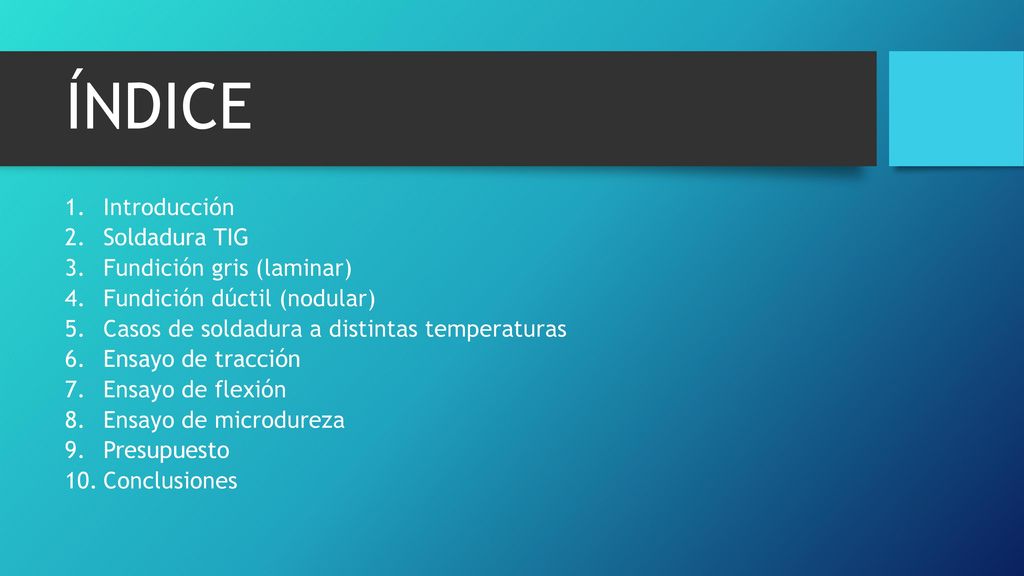

2 ÍNDICE Introducción Soldadura TIG Fundición gris (laminar)
Fundición dúctil (nodular) Casos de soldadura a distintas temperaturas Ensayo de tracción Ensayo de flexión Ensayo de microdureza Presupuesto Conclusiones

3 INTRODUCCIÓN Los cuatro grandes grupos de los procedimientos de soldadura mas frecuentes son: Soldadura por fusión  Presentado en fase líquida. Ej: Soldadura TIG. Soldadura sin fusión  Ausencia de fase líquida utilizando calor pero sin llegar a fundir. Ej: Ultrasonidos. Soldadura fuerte  Se emplean temperaturas menores que en la soldadura por fusión y no se produce la fusión del material base. Ej: soplete. Soldadura blanda  La temperatura no supera los 450ºC.

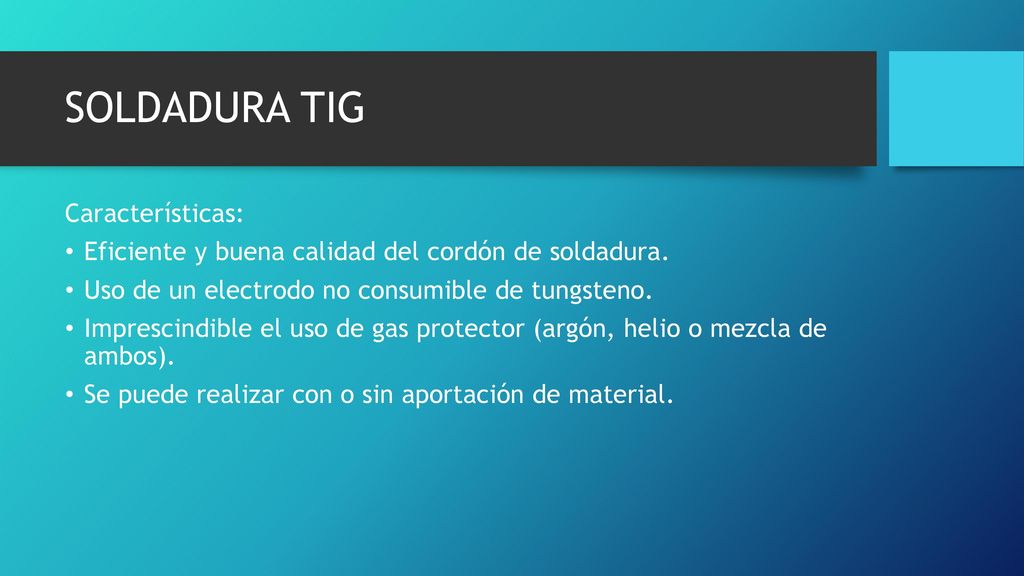

4 SOLDADURA TIG Características:
Eficiente y buena calidad del cordón de soldadura. Uso de un electrodo no consumible de tungsteno. Imprescindible el uso de gas protector (argón, helio o mezcla de ambos). Se puede realizar con o sin aportación de material.

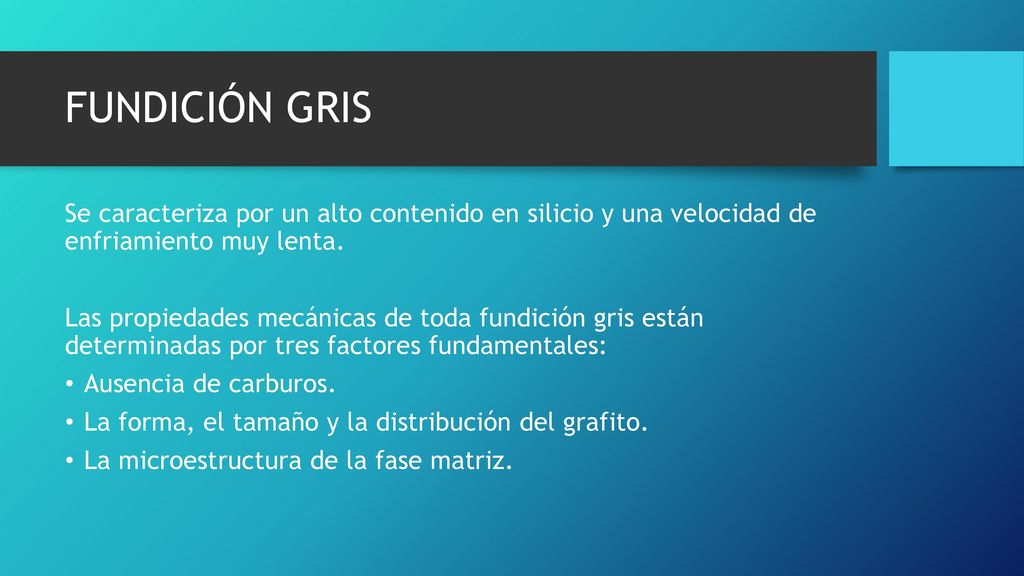

5 FUNDICIÓN GRIS Se caracteriza por un alto contenido en silicio y una velocidad de enfriamiento muy lenta. Las propiedades mecánicas de toda fundición gris están determinadas por tres factores fundamentales: Ausencia de carburos. La forma, el tamaño y la distribución del grafito. La microestructura de la fase matriz.

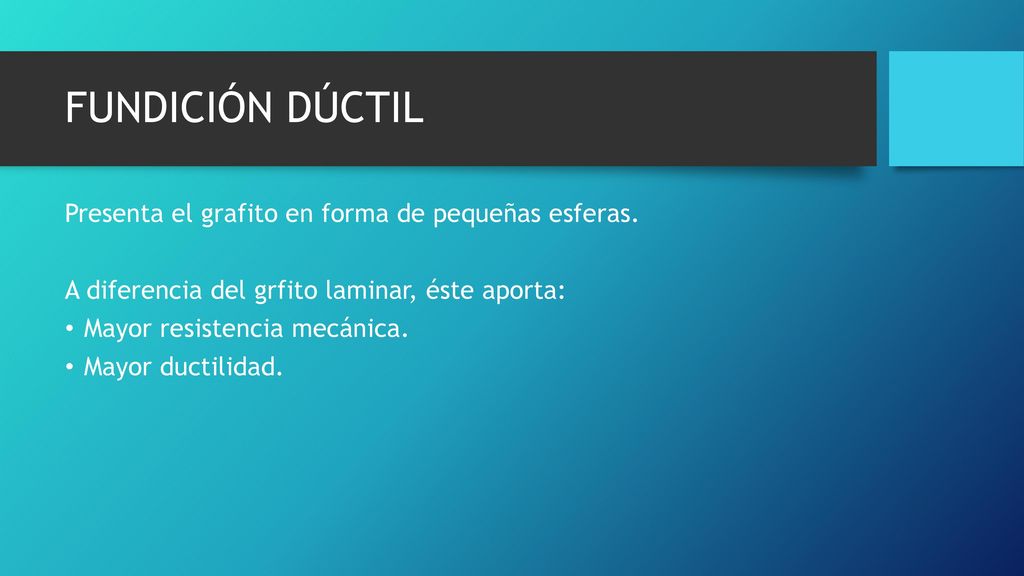

6 FUNDICIÓN DÚCTIL Presenta el grafito en forma de pequeñas esferas.
A diferencia del grfito laminar, éste aporta: Mayor resistencia mecánica. Mayor ductilidad.

7 CASOS DE SOLDADURA A DISTINTA TEMPERATURA
Características de la soldadura llevada a cabo: Aporte de material Ni 98% y Fe 2%. Intensidad a la que vamos a soldar de 140 amperios. Casos: Soldadura sin someter las probetas a temperatura. Soldadura sometiendo previamente las probetas a 500 ºC durante 30 min. Soldadura sometiendo las probetas, previamente a 500 ºC durante 30 min y posteriormente, después de haber soldado, calentar dichas probetas a 850 ºC durante 30 min. Soldadura sin someter previamente las probetas a cierta temperatura y posteriormente calentarlas a 850 ºC durante 30 min.

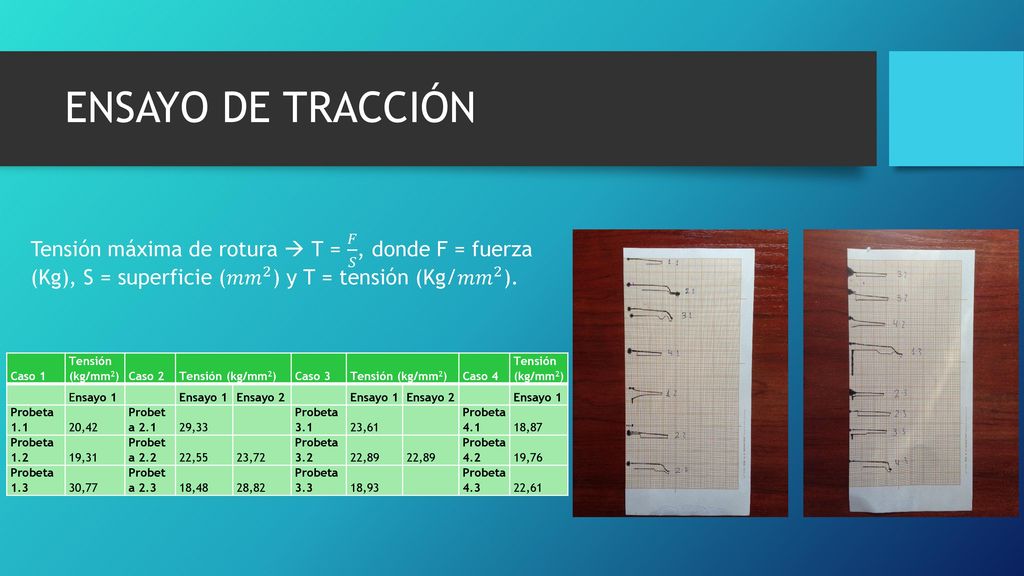

8 ENSAYO DE TRACCIÓN Tensión máxima de rotura  T = 𝐹 𝑆 , donde F = fuerza (Kg), S = superficie ( 𝑚𝑚 2 ) y T = tensión (Kg/ 𝑚𝑚 2 ). Caso 1 Tensión (kg/mm2) Caso 2 Caso 3 Caso 4 Ensayo 1 Ensayo 2 Probeta 1.1 20,42 Probeta 2.1 29,33 Probeta 3.1 23,61 Probeta 4.1 18,87 Probeta 1.2 19,31 Probeta 2.2 22,55 23,72 Probeta 3.2 22,89 Probeta 4.2 19,76 Probeta 1.3 30,77 Probeta 2.3 18,48 28,82 Probeta 3.3 18,93 Probeta 4.3 22,61

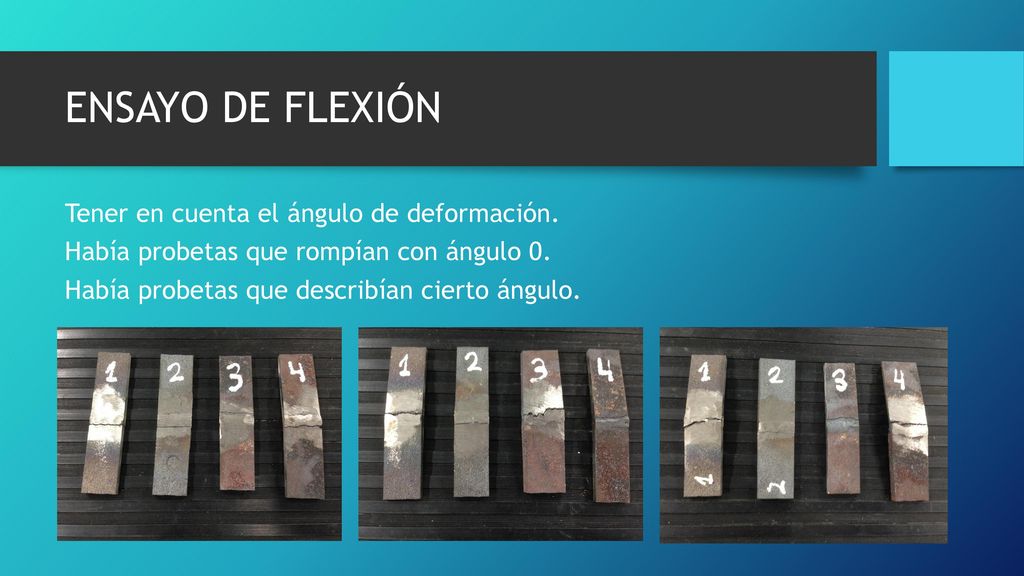

9 ENSAYO DE FLEXIÓN Tener en cuenta el ángulo de deformación. Había probetas que rompían con ángulo 0. Había probetas que describían cierto ángulo.

10 Este estudio se realizará con una probeta de cada caso.

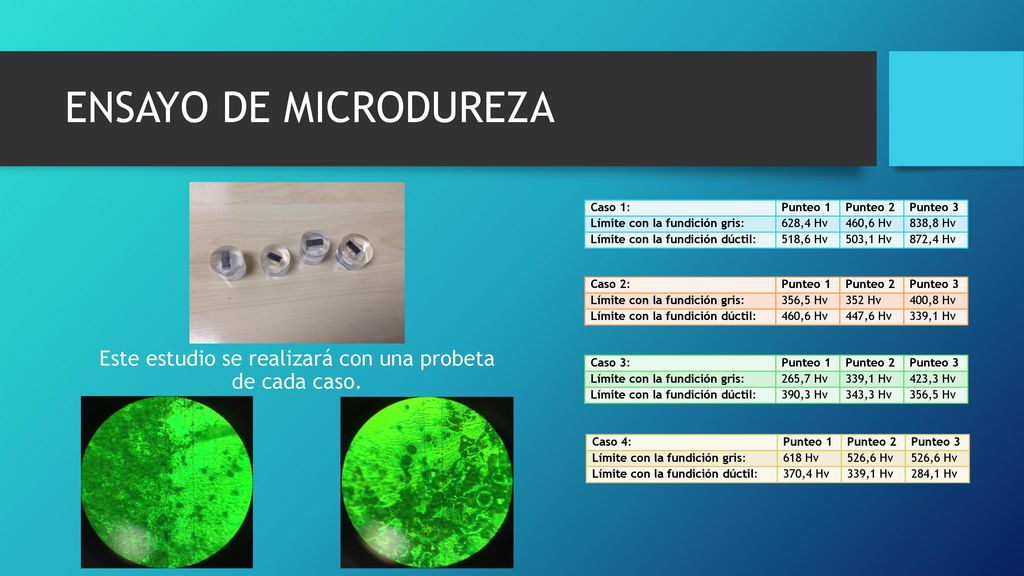

ENSAYO DE MICRODUREZA Caso 1: Punteo 1 Punteo 2 Punteo 3 Límite con la fundición gris: 628,4 Hv 460,6 Hv 838,8 Hv Límite con la fundición dúctil: 518,6 Hv 503,1 Hv 872,4 Hv Caso 2: Punteo 1 Punteo 2 Punteo 3 Límite con la fundición gris: 356,5 Hv 352 Hv 400,8 Hv Límite con la fundición dúctil: 460,6 Hv 447,6 Hv 339,1 Hv Este estudio se realizará con una probeta de cada caso. Caso 3: Punteo 1 Punteo 2 Punteo 3 Límite con la fundición gris: 265,7 Hv 339,1 Hv 423,3 Hv Límite con la fundición dúctil: 390,3 Hv 343,3 Hv 356,5 Hv Caso 4: Punteo 1 Punteo 2 Punteo 3 Límite con la fundición gris: 618 Hv 526,6 Hv Límite con la fundición dúctil: 370,4 Hv 339,1 Hv 284,1 Hv

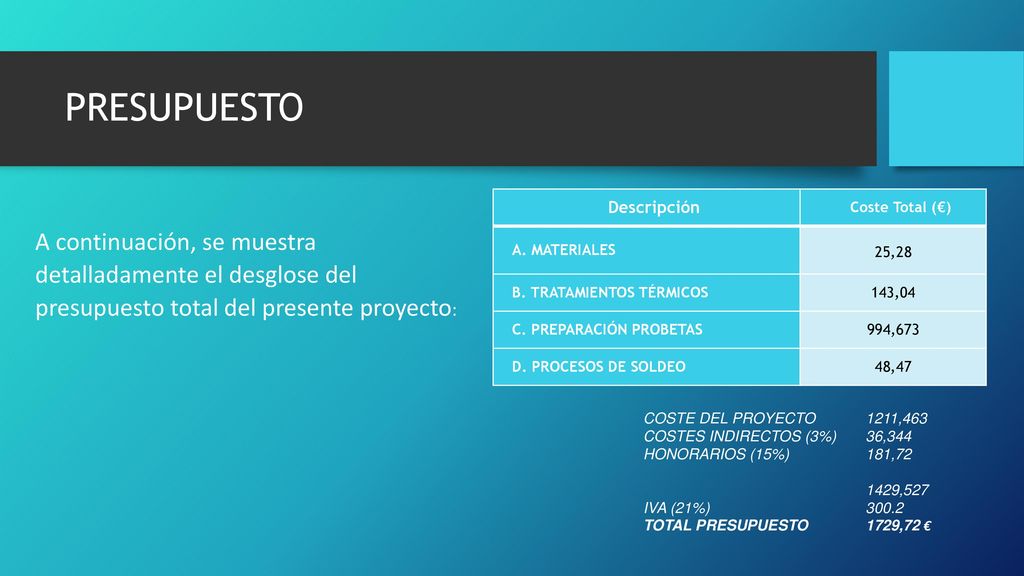

11 PRESUPUESTO A continuación, se muestra detalladamente el desglose del presupuesto total del presente proyecto: Descripción Coste Total (€) A. MATERIALES 25,28 B. TRATAMIENTOS TÉRMICOS 143,04 C. PREPARACIÓN PROBETAS 994,673 D. PROCESOS DE SOLDEO 48,47 COSTE DEL PROYECTO 1211,463 COSTES INDIRECTOS (3%) 36,344 HONORARIOS (15%) 181,72 1429,527 IVA (21%) 300.2 TOTAL PRESUPUESTO 1729,72 €

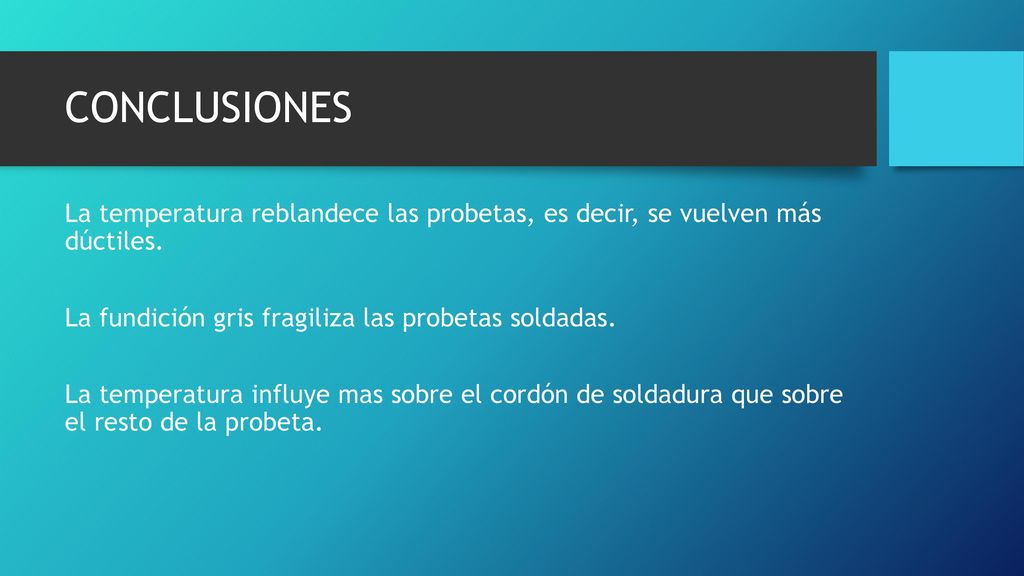

12 CONCLUSIONES La temperatura reblandece las probetas, es decir, se vuelven más dúctiles. La fundición gris fragiliza las probetas soldadas. La temperatura influye mas sobre el cordón de soldadura que sobre el resto de la probeta.
