PLANTA POTABILIZADORA

Presentación del tema: "PLANTA POTABILIZADORA"— Transcripción de la presentación:

1 PLANTA POTABILIZADORA
PROYECTO: PLANTA POTABILIZADORA VALLE NORTE REPORTE DE AVANCES MEXICALI B.C. ENERO 2017

2 ANTECEDENTES ENERO 2017 COMUNIDADES OPERADAS POR CESPM Numero Zona

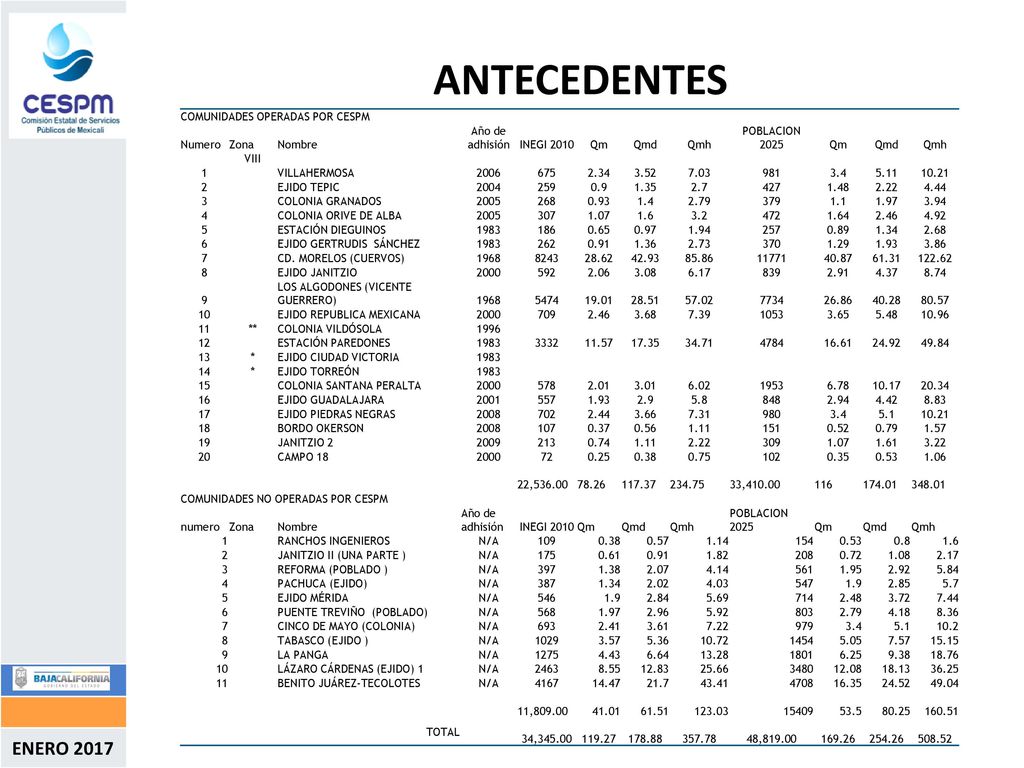

ANTECEDENTES COMUNIDADES OPERADAS POR CESPM Numero Zona Nombre Año de adhisión INEGI 2010 Qm Qmd Qmh POBLACION 2025 VIII 1 VILLAHERMOSA 2006 675 2.34 3.52 7.03 981 3.4 5.11 10.21 2 EJIDO TEPIC 2004 259 0.9 1.35 2.7 427 1.48 2.22 4.44 3 COLONIA GRANADOS 2005 268 0.93 1.4 2.79 379 1.1 1.97 3.94 4 COLONIA ORIVE DE ALBA 307 1.07 1.6 3.2 472 1.64 2.46 4.92 5 ESTACIÓN DIEGUINOS 1983 186 0.65 0.97 1.94 257 0.89 1.34 2.68 6 EJIDO GERTRUDIS SÁNCHEZ 262 0.91 1.36 2.73 370 1.29 1.93 3.86 7 CD. MORELOS (CUERVOS) 1968 8243 28.62 42.93 85.86 11771 40.87 61.31 122.62 8 EJIDO JANITZIO 2000 592 2.06 3.08 6.17 839 2.91 4.37 8.74 9 LOS ALGODONES (VICENTE GUERRERO) 5474 19.01 28.51 57.02 7734 26.86 40.28 80.57 10 EJIDO REPUBLICA MEXICANA 709 3.68 7.39 1053 3.65 5.48 10.96 11 ** COLONIA VILDÓSOLA 1996 12 ESTACIÓN PAREDONES 3332 11.57 17.35 34.71 4784 16.61 24.92 49.84 13 * EJIDO CIUDAD VICTORIA 14 EJIDO TORREÓN 15 COLONIA SANTANA PERALTA 578 2.01 3.01 6.02 1953 6.78 10.17 20.34 16 EJIDO GUADALAJARA 2001 557 2.9 5.8 848 2.94 4.42 8.83 17 EJIDO PIEDRAS NEGRAS 2008 702 2.44 3.66 7.31 980 5.1 18 BORDO OKERSON 107 0.37 0.56 1.11 151 0.52 0.79 1.57 19 JANITZIO 2 2009 213 0.74 309 1.61 3.22 20 CAMPO 18 72 0.25 0.38 0.75 102 0.35 0.53 1.06 22,536.00 78.26 117.37 234.75 33,410.00 116 174.01 348.01 COMUNIDADES NO OPERADAS POR CESPM numero RANCHOS INGENIEROS N/A 109 0.57 1.14 154 0.8 JANITZIO II (UNA PARTE ) 175 0.61 1.82 208 0.72 1.08 2.17 REFORMA (POBLADO ) 397 1.38 2.07 4.14 561 1.95 2.92 5.84 PACHUCA (EJIDO) 387 2.02 4.03 547 1.9 2.85 5.7 EJIDO MÉRIDA 546 2.84 5.69 714 2.48 3.72 7.44 PUENTE TREVIÑO (POBLADO) 568 2.96 5.92 803 4.18 8.36 CINCO DE MAYO (COLONIA) 693 2.41 3.61 7.22 979 10.2 TABASCO (EJIDO ) 1029 3.57 5.36 10.72 1454 5.05 7.57 15.15 LA PANGA 1275 4.43 6.64 13.28 1801 6.25 9.38 18.76 LÁZARO CÁRDENAS (EJIDO) 1 2463 8.55 12.83 25.66 3480 12.08 18.13 36.25 BENITO JUÁREZ-TECOLOTES 4167 14.47 21.7 43.41 4708 16.35 24.52 49.04 11,809.00 41.01 61.51 123.03 15409 53.5 80.25 160.51 TOTAL 34,345.00 119.27 178.88 357.78 48,819.00 169.26 254.26 508.52 ENERO 2017

3 PLANTA POTABILIZADORA
PROYECTO: PLANTA POTABILIZADORA VALLE NORTE UBICACIÓN : LONGITUD NORTE: 32° 38' 56“ LONGITUD OESTE: 114° 47' 07" PARCELA-22 PORCION ESTE S=48, m2 ACCESO

4 POTABILIZADORA VALLE NORTE

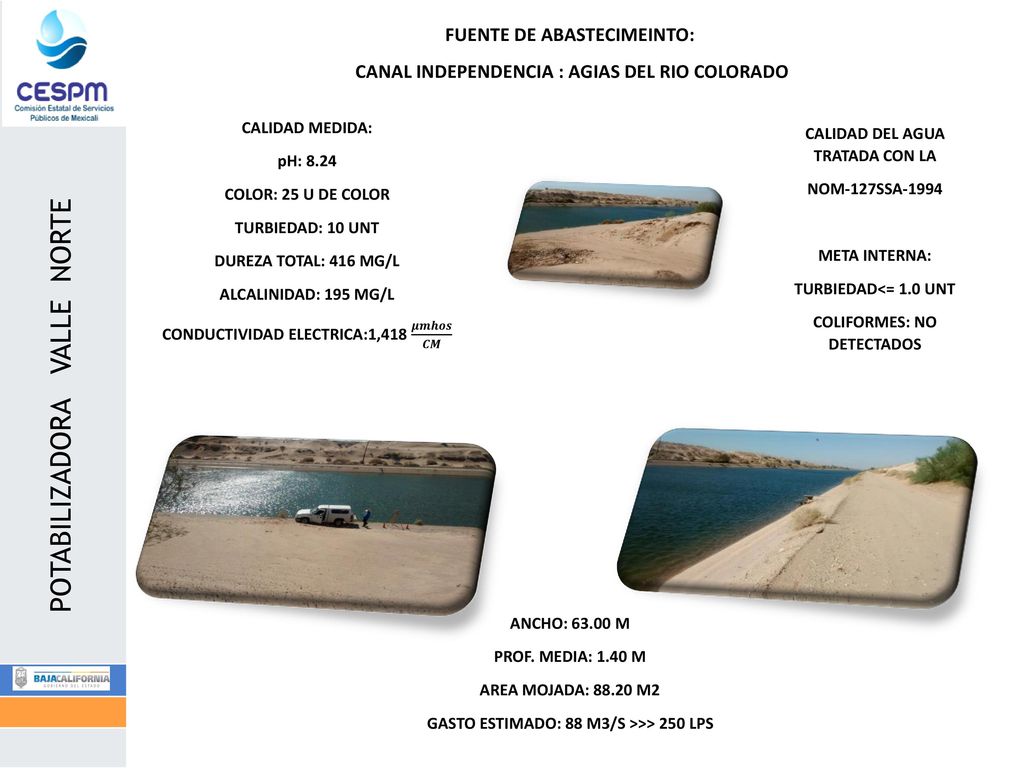

FUENTE DE ABASTECIMEINTO: CANAL INDEPENDENCIA : AGIAS DEL RIO COLORADO CALIDAD MEDIDA: pH: 8.24 COLOR: 25 U DE COLOR TURBIEDAD: 10 UNT DUREZA TOTAL: 416 MG/L ALCALINIDAD: 195 MG/L CONDUCTIVIDAD ELECTRICA:1,418 𝝁𝒎𝒉𝒐𝒔 𝑪𝑴 CALIDAD DEL AGUA TRATADA CON LA NOM-127SSA-1994 META INTERNA: TURBIEDAD<= 1.0 UNT COLIFORMES: NO DETECTADOS ANCHO: M PROF. MEDIA: 1.40 M AREA MOJADA: M2 GASTO ESTIMADO: 88 M3/S >>> 250 LPS

5 OBRAS ANTES DE LLEGAR AL CARCAMO

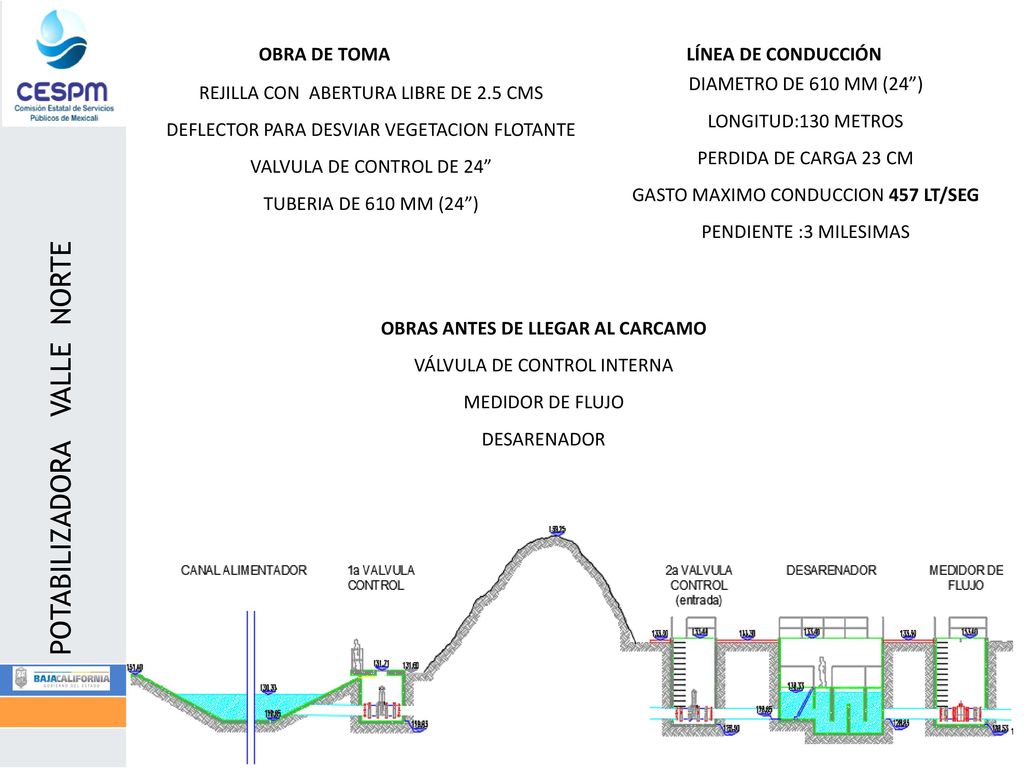

POTABILIZADORA VALLE NORTE OBRA DE TOMA LÍNEA DE CONDUCCIÓN DIAMETRO DE 610 MM (24”) LONGITUD:130 METROS PERDIDA DE CARGA 23 CM GASTO MAXIMO CONDUCCION 457 LT/SEG PENDIENTE :3 MILESIMAS REJILLA CON ABERTURA LIBRE DE 2.5 CMS DEFLECTOR PARA DESVIAR VEGETACION FLOTANTE VALVULA DE CONTROL DE 24” TUBERIA DE 610 MM (24”) OBRAS ANTES DE LLEGAR AL CARCAMO VÁLVULA DE CONTROL INTERNA MEDIDOR DE FLUJO DESARENADOR

6 POTABILIZADORA VALLE NORTE

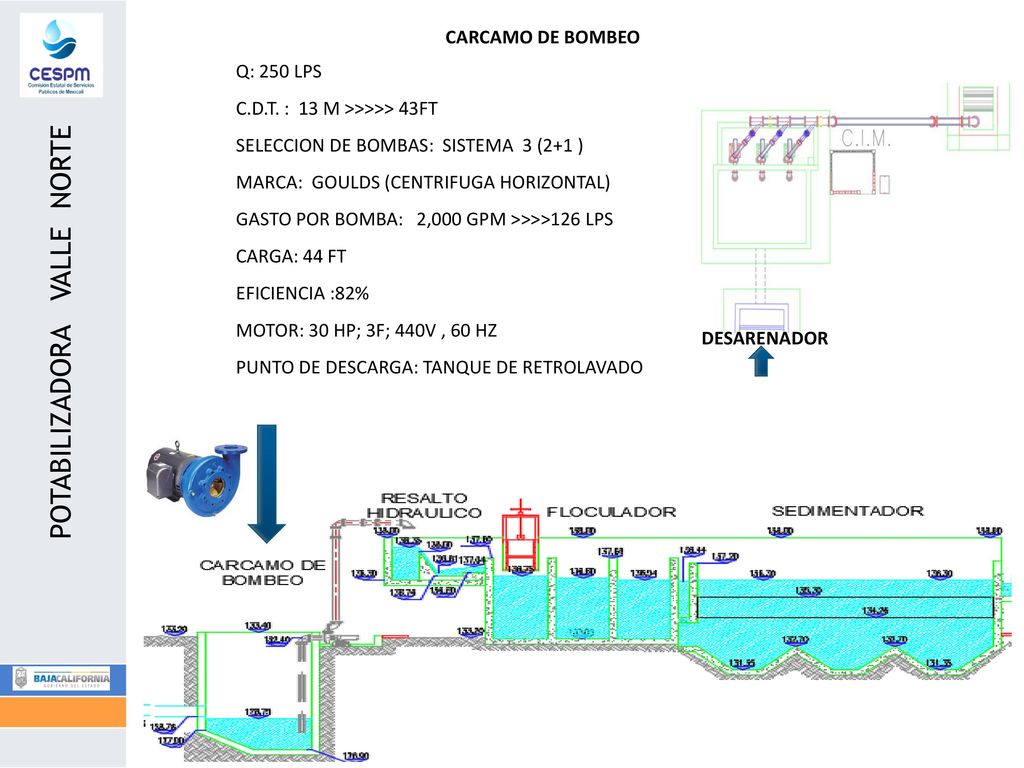

CARCAMO DE BOMBEO Q: 250 LPS C.D.T. : 13 M >>>>> 43FT SELECCION DE BOMBAS: SISTEMA 3 (2+1 ) MARCA: GOULDS (CENTRIFUGA HORIZONTAL) GASTO POR BOMBA: 2,000 GPM >>>>126 LPS CARGA: 44 FT EFICIENCIA :82% MOTOR: 30 HP; 3F; 440V , 60 HZ PUNTO DE DESCARGA: TANQUE DE RETROLAVADO DESARENADOR

7 POTABILIZADORA VALLE NORTE

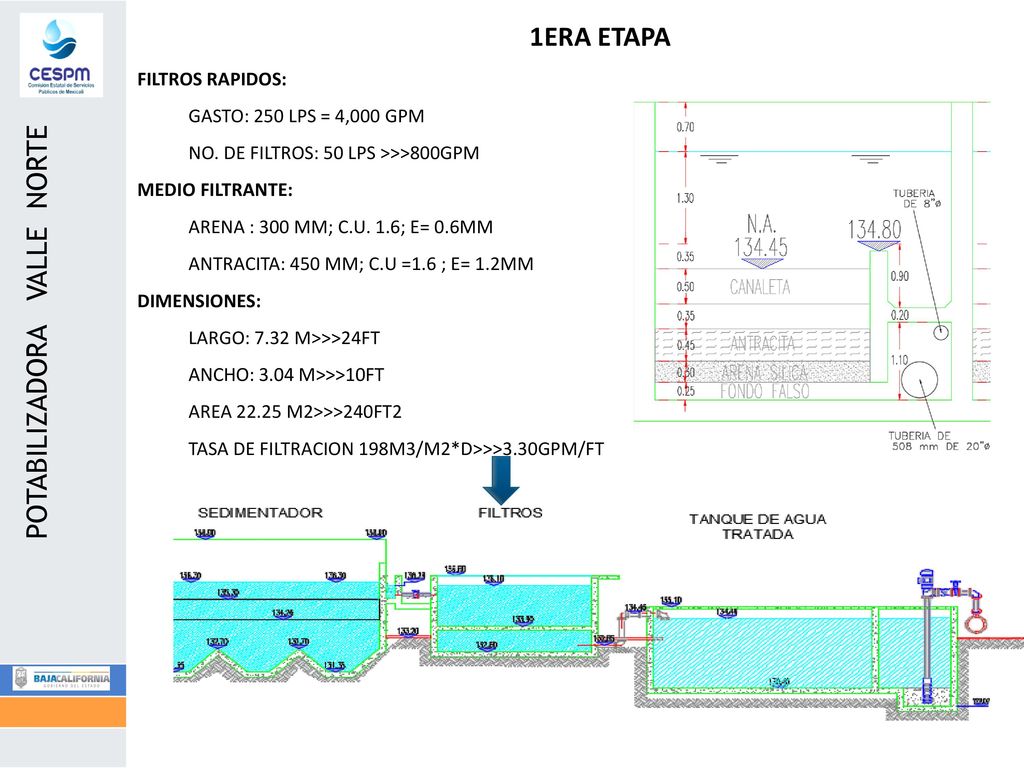

1ERA ETAPA FILTROS RAPIDOS: GASTO: 250 LPS = 4,000 GPM NO. DE FILTROS: 50 LPS >>>800GPM MEDIO FILTRANTE: ARENA : 300 MM; C.U. 1.6; E= 0.6MM ANTRACITA: 450 MM; C.U =1.6 ; E= 1.2MM DIMENSIONES: LARGO: 7.32 M>>>24FT ANCHO: 3.04 M>>>10FT AREA M2>>>240FT2 TASA DE FILTRACION 198M3/M2*D>>>3.30GPM/FT

8 POTABILIZADORA VALLE NORTE

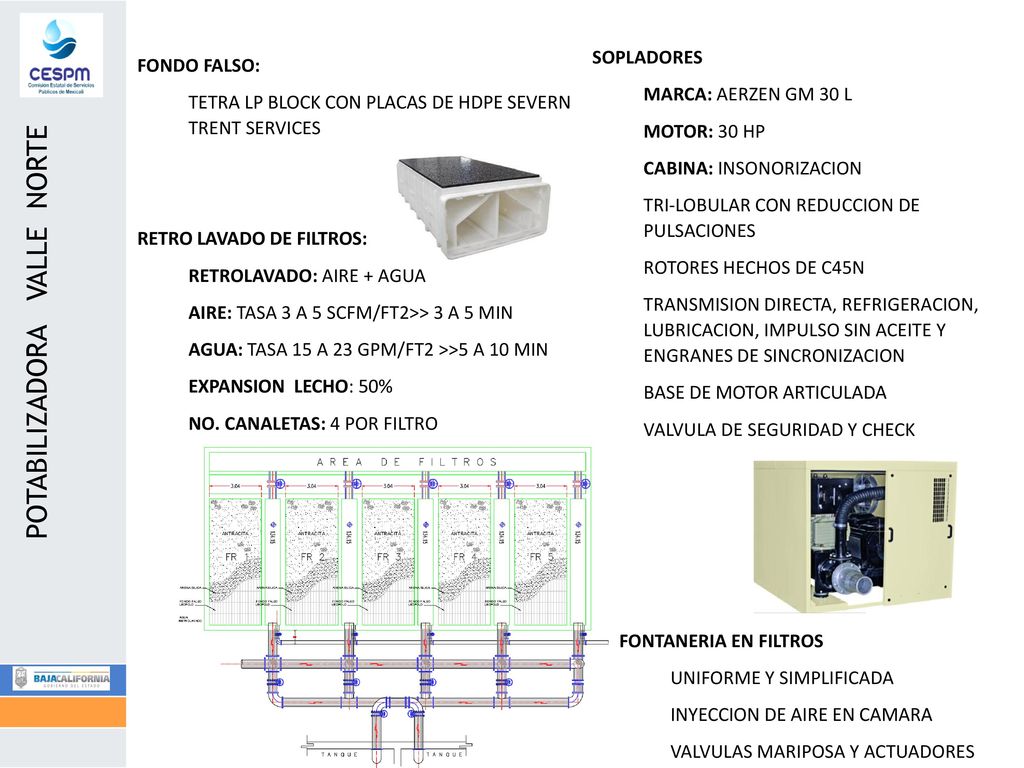

SOPLADORES MARCA: AERZEN GM 30 L MOTOR: 30 HP CABINA: INSONORIZACION TRI-LOBULAR CON REDUCCION DE PULSACIONES ROTORES HECHOS DE C45N TRANSMISION DIRECTA, REFRIGERACION, LUBRICACION, IMPULSO SIN ACEITE Y ENGRANES DE SINCRONIZACION BASE DE MOTOR ARTICULADA VALVULA DE SEGURIDAD Y CHECK FONDO FALSO: TETRA LP BLOCK CON PLACAS DE HDPE SEVERN TRENT SERVICES RETRO LAVADO DE FILTROS: RETROLAVADO: AIRE + AGUA AIRE: TASA 3 A 5 SCFM/FT2>> 3 A 5 MIN AGUA: TASA 15 A 23 GPM/FT2 >>5 A 10 MIN EXPANSION LECHO: 50% NO. CANALETAS: 4 POR FILTRO FONTANERIA EN FILTROS UNIFORME Y SIMPLIFICADA INYECCION DE AIRE EN CAMARA VALVULAS MARIPOSA Y ACTUADORES

9 (CONFORME NORMAS CEA,SIDUEY CESPM)

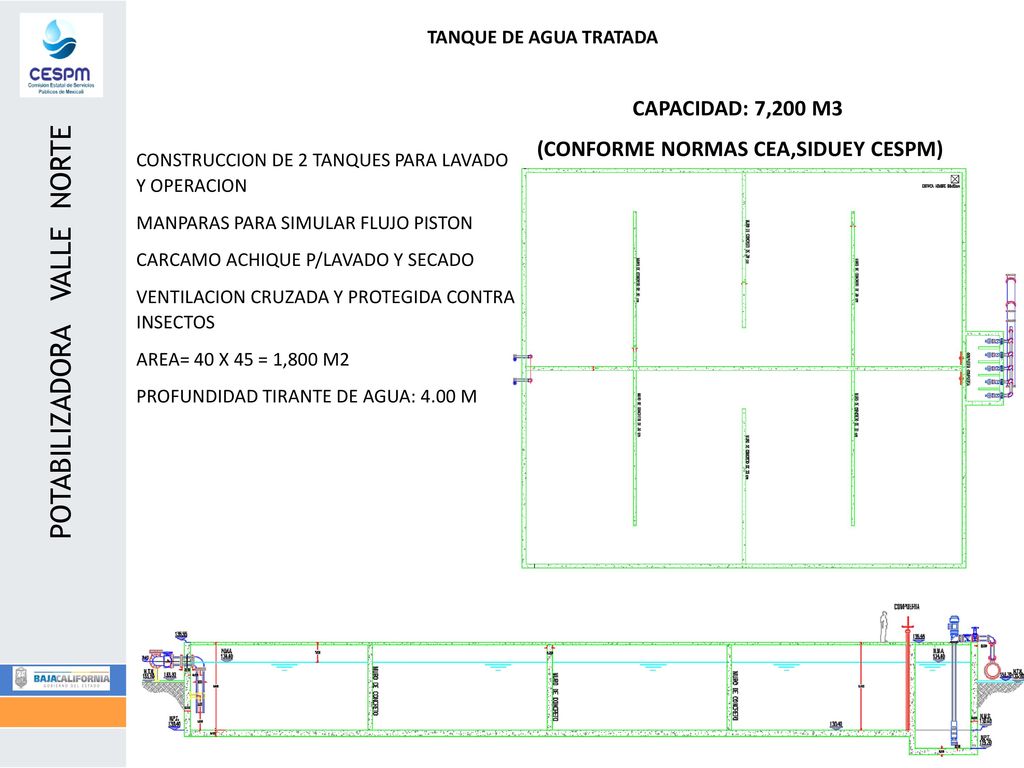

POTABILIZADORA VALLE NORTE TANQUE DE AGUA TRATADA CAPACIDAD: 7,200 M3 (CONFORME NORMAS CEA,SIDUEY CESPM) CONSTRUCCION DE 2 TANQUES PARA LAVADO Y OPERACION MANPARAS PARA SIMULAR FLUJO PISTON CARCAMO ACHIQUE P/LAVADO Y SECADO VENTILACION CRUZADA Y PROTEGIDA CONTRA INSECTOS AREA= 40 X 45 = 1,800 M2 PROFUNDIDAD TIRANTE DE AGUA: 4.00 M

10 CARCAMO DE AGUA TRATADA

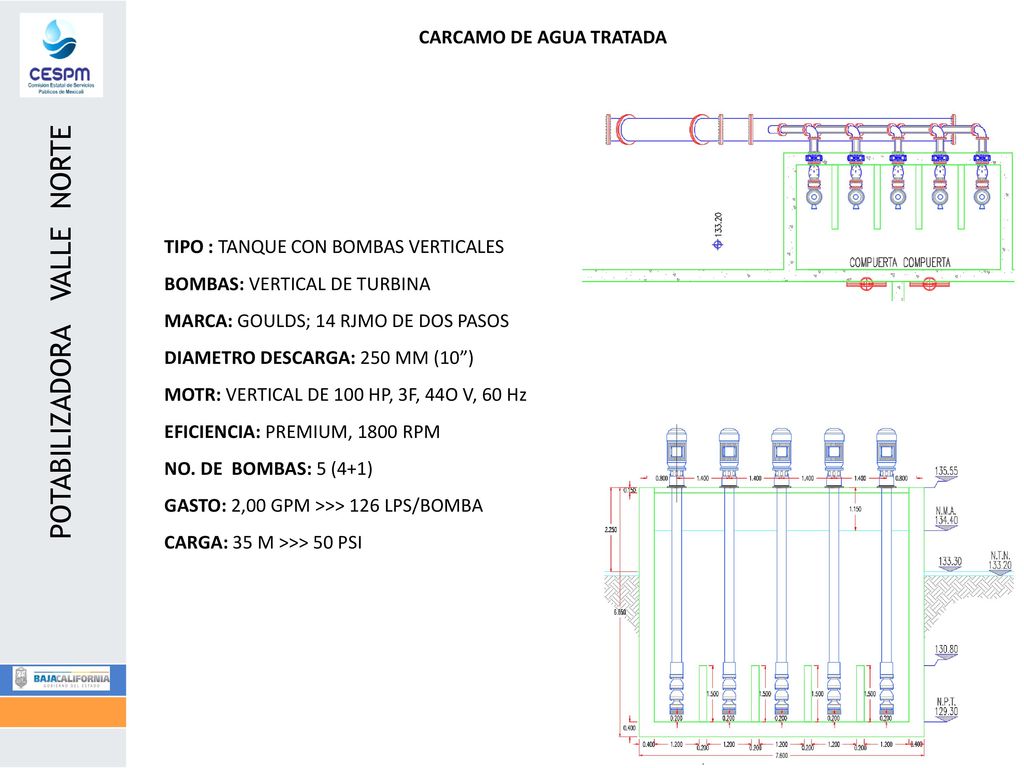

POTABILIZADORA VALLE NORTE CARCAMO DE AGUA TRATADA TIPO : TANQUE CON BOMBAS VERTICALES BOMBAS: VERTICAL DE TURBINA MARCA: GOULDS; 14 RJMO DE DOS PASOS DIAMETRO DESCARGA: 250 MM (10”) MOTR: VERTICAL DE 100 HP, 3F, 44O V, 60 Hz EFICIENCIA: PREMIUM, 1800 RPM NO. DE BOMBAS: 5 (4+1) GASTO: 2,00 GPM >>> 126 LPS/BOMBA CARGA: 35 M >>> 50 PSI

11 SISTEMA DE DESINFECCION

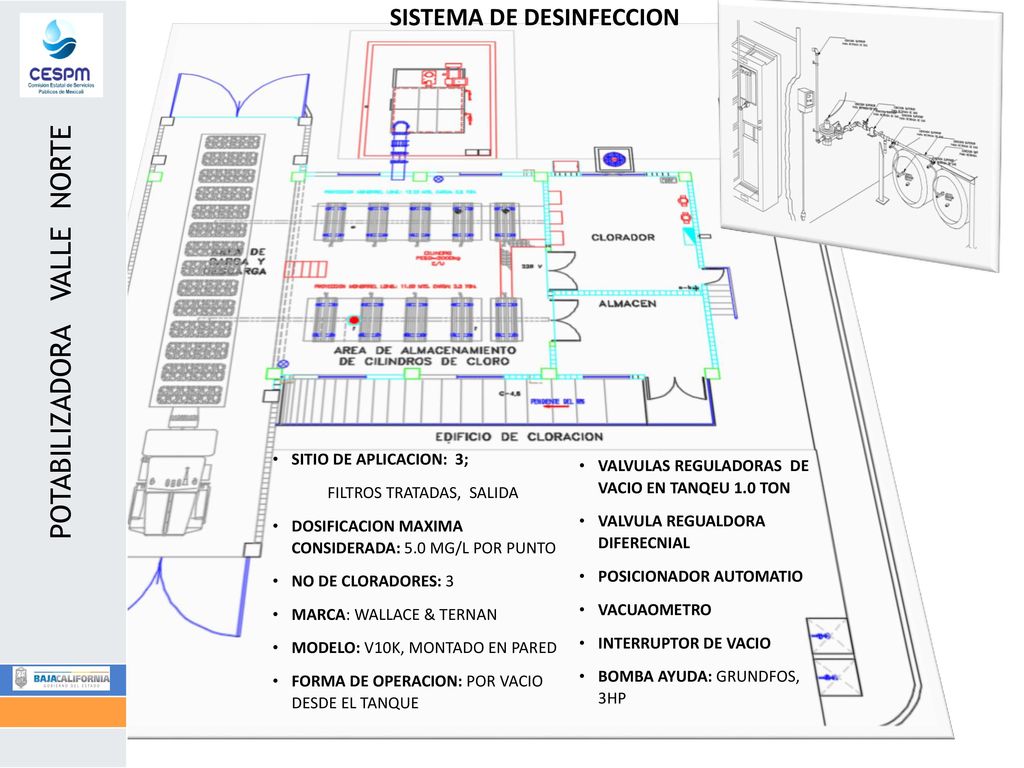

POTABILIZADORA VALLE NORTE SISTEMA DE DESINFECCION VALVULAS REGULADORAS DE VACIO EN TANQEU 1.0 TON VALVULA REGUALDORA DIFERECNIAL POSICIONADOR AUTOMATIO VACUAOMETRO INTERRUPTOR DE VACIO BOMBA AYUDA: GRUNDFOS, 3HP SITIO DE APLICACION: 3; FILTROS TRATADAS, SALIDA DOSIFICACION MAXIMA CONSIDERADA: 5.0 MG/L POR PUNTO NO DE CLORADORES: 3 MARCA: WALLACE & TERNAN MODELO: V10K, MONTADO EN PARED FORMA DE OPERACION: POR VACIO DESDE EL TANQUE

12 RECUPERACION DE AGUA DE RETROLAVADO

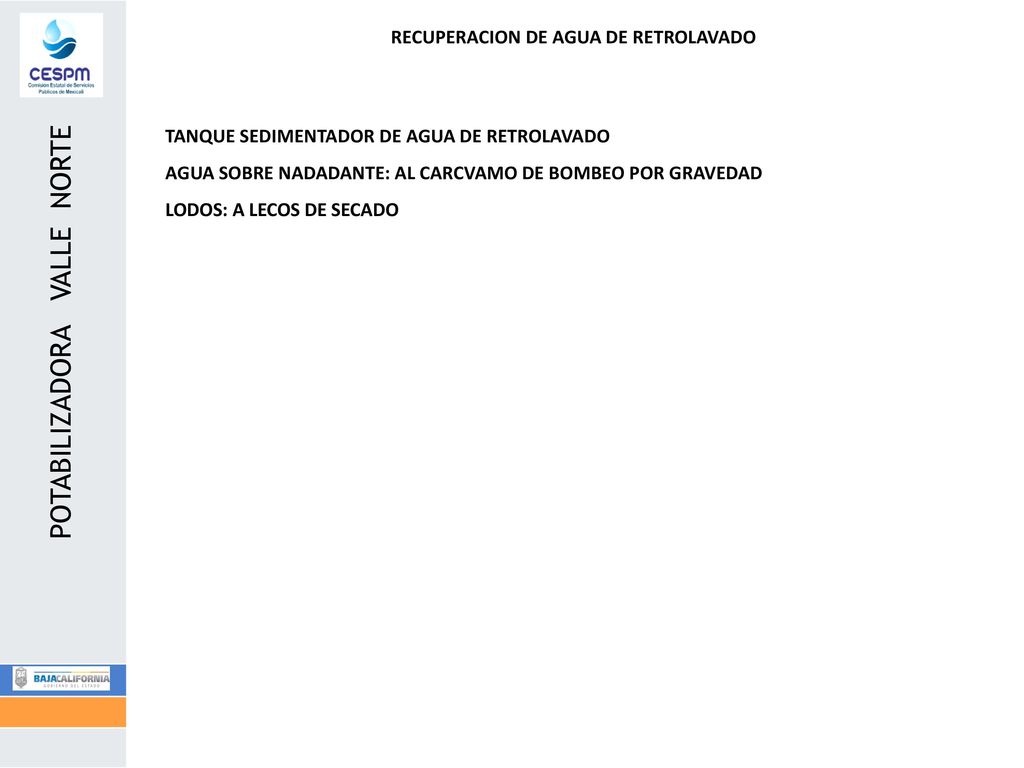

POTABILIZADORA VALLE NORTE RECUPERACION DE AGUA DE RETROLAVADO TANQUE SEDIMENTADOR DE AGUA DE RETROLAVADO AGUA SOBRE NADADANTE: AL CARCVAMO DE BOMBEO POR GRAVEDAD LODOS: A LECOS DE SECADO

13 POTABILIZADORA VALLE NORTE

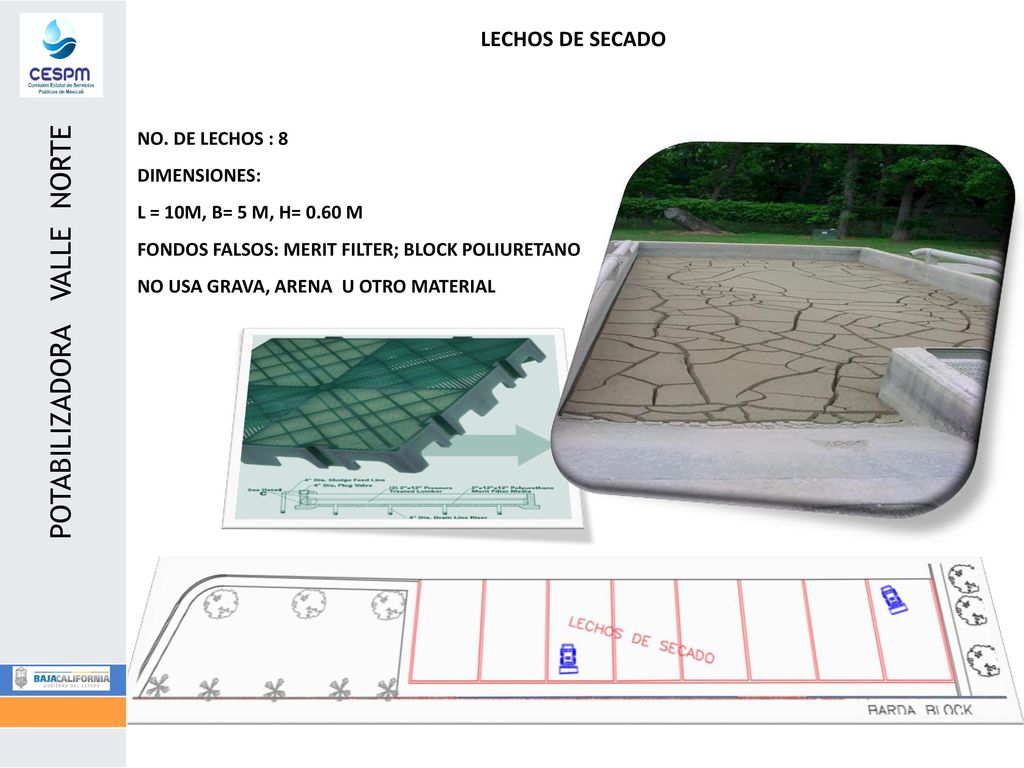

LECHOS DE SECADO NO. DE LECHOS : 8 DIMENSIONES: L = 10M, B= 5 M, H= 0.60 M FONDOS FALSOS: MERIT FILTER; BLOCK POLIURETANO NO USA GRAVA, ARENA U OTRO MATERIAL

14 DOSIFICACION DE REATIVOS

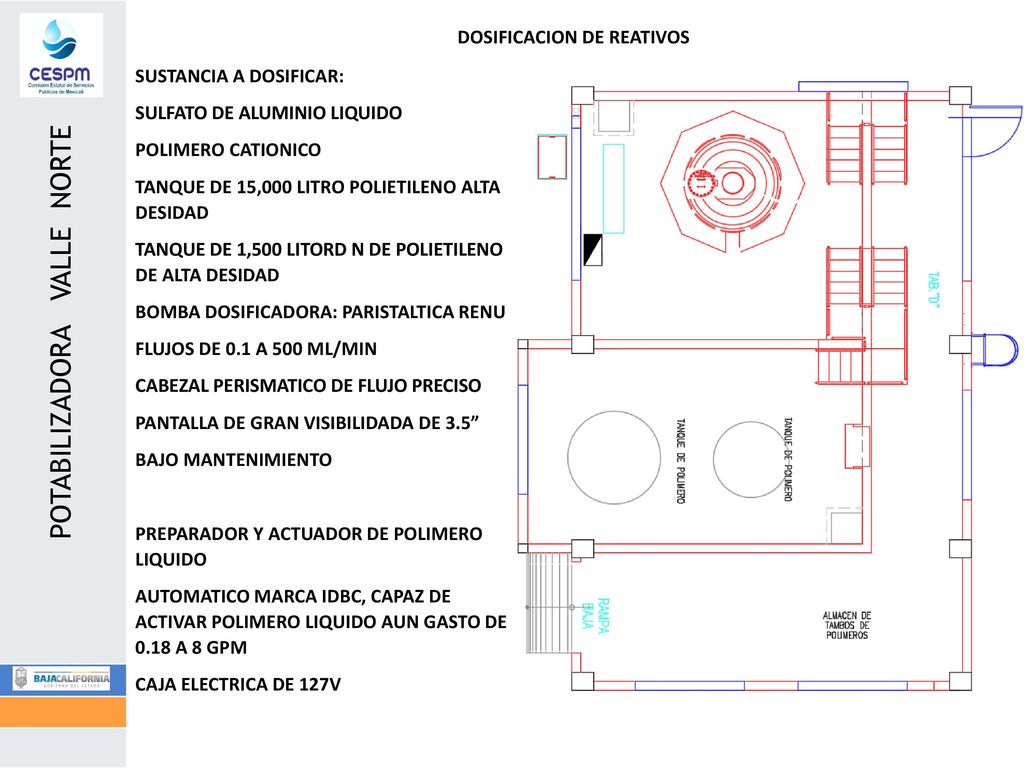

POTABILIZADORA VALLE NORTE DOSIFICACION DE REATIVOS SUSTANCIA A DOSIFICAR: SULFATO DE ALUMINIO LIQUIDO POLIMERO CATIONICO TANQUE DE 15,000 LITRO POLIETILENO ALTA DESIDAD TANQUE DE 1,500 LITORD N DE POLIETILENO DE ALTA DESIDAD BOMBA DOSIFICADORA: PARISTALTICA RENU FLUJOS DE 0.1 A 500 ML/MIN CABEZAL PERISMATICO DE FLUJO PRECISO PANTALLA DE GRAN VISIBILIDADA DE 3.5” BAJO MANTENIMIENTO PREPARADOR Y ACTUADOR DE POLIMERO LIQUIDO AUTOMATICO MARCA IDBC, CAPAZ DE ACTIVAR POLIMERO LIQUIDO AUN GASTO DE A 8 GPM CAJA ELECTRICA DE 127V

15 SANITARIOS (HOMBRE Y MUJERES)

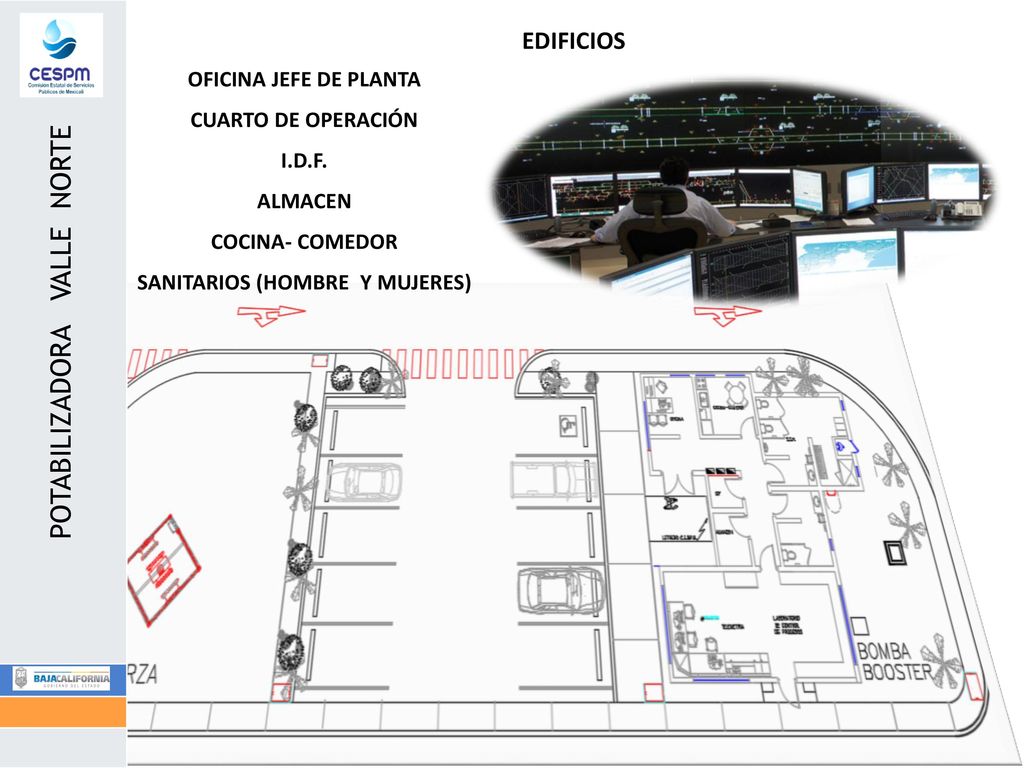

POTABILIZADORA VALLE NORTE EDIFICIOS OFICINA JEFE DE PLANTA CUARTO DE OPERACIÓN I.D.F. ALMACEN COCINA- COMEDOR SANITARIOS (HOMBRE Y MUJERES)

16 CUARTO DE CONTROL MAS PERIFERICOS

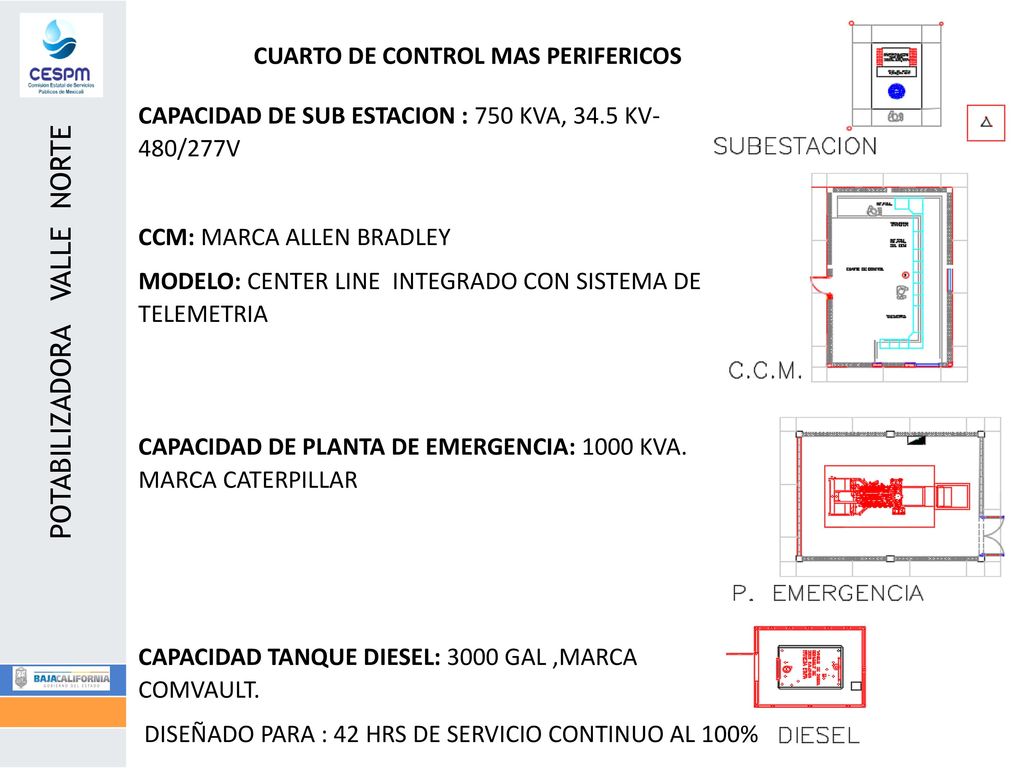

POTABILIZADORA VALLE NORTE CUARTO DE CONTROL MAS PERIFERICOS CAPACIDAD DE SUB ESTACION : 750 KVA, 34.5 KV- 480/277V CCM: MARCA ALLEN BRADLEY MODELO: CENTER LINE INTEGRADO CON SISTEMA DE TELEMETRIA CAPACIDAD DE PLANTA DE EMERGENCIA: 1000 KVA. MARCA CATERPILLAR CAPACIDAD TANQUE DIESEL: 3000 GAL ,MARCA COMVAULT. DISEÑADO PARA : 42 HRS DE SERVICIO CONTINUO AL 100%

17 ALMACEN Y CASETA DE VIGILANCIA
POTABILIZADORA VALLE NORTE ALMACEN Y CASETA DE VIGILANCIA

18 PROYECCION DE POBLACION Y GASTO DE DISEÑO
POTABILIZADORA VALLE NORTE PROYECCION DE POBLACION Y GASTO DE DISEÑO 5 filtros Área= 22.25m2 >>>240 ft2/filtro T.F. (actual de diseño) = 3.30gpm/ft2 la planta cubriría la población hasta el año 2035 (20 años) Con una tasa de: 4 gpm/ft2 La planta puede operar sin ningún problema hasta el año 2040 (25 años de proyección), en que el gasto máximo diario seria de: Qm= 69,497 * 237 = 16,470,789 l/d = 190lps Qmax.d.= 190 * 1.5 = 285 lps<378 LPS de capacidad real

19 GRACIAS POR SU ATENCION!
