Maquinaria para la aplicación de productos fitosanitarios

Presentación del tema: "Maquinaria para la aplicación de productos fitosanitarios"— Transcripción de la presentación:

1 Maquinaria para la aplicación de productos fitosanitarios

2 INTRODUCCIÓN

3

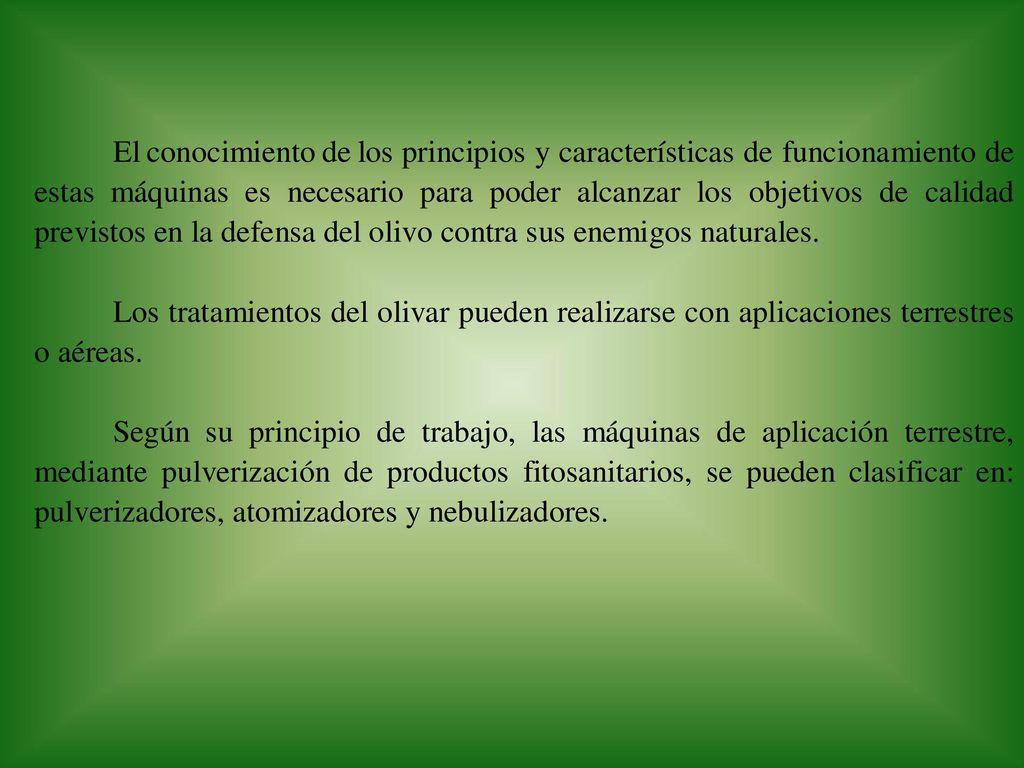

4 4.1.- TIPOS DE MÁQUINAS PULVERIZADORAS.

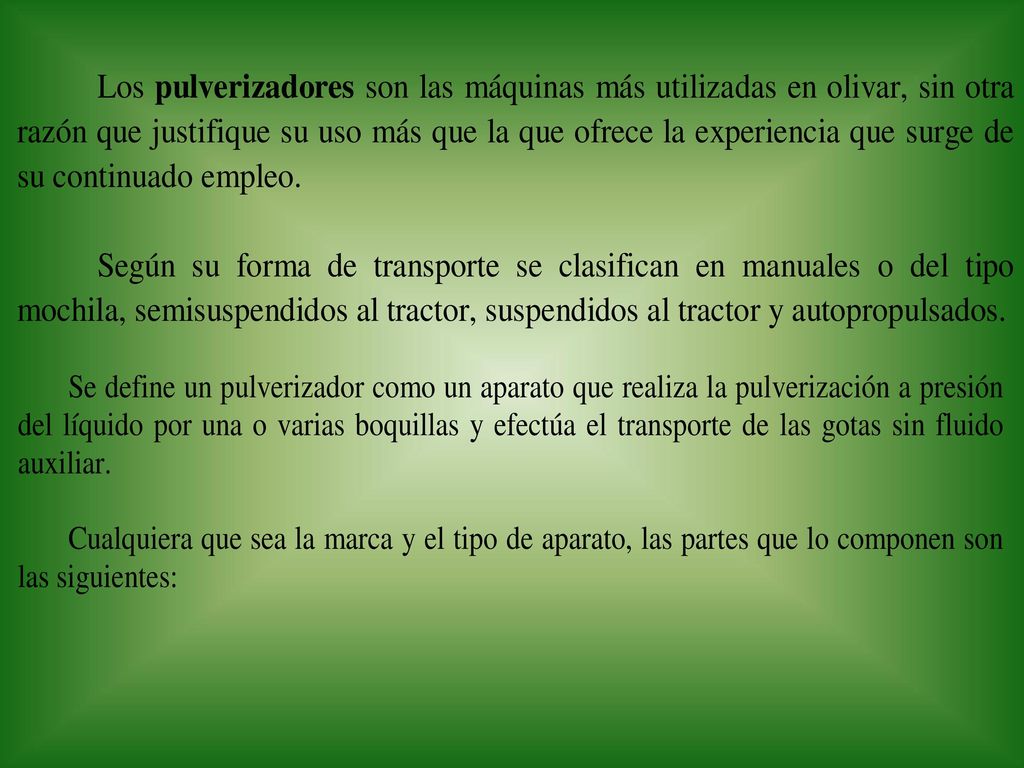

5 PULVERIZADORES. ATOMIZADORES. NEBULIZADORES.

6 PULVERIZADORES.

7

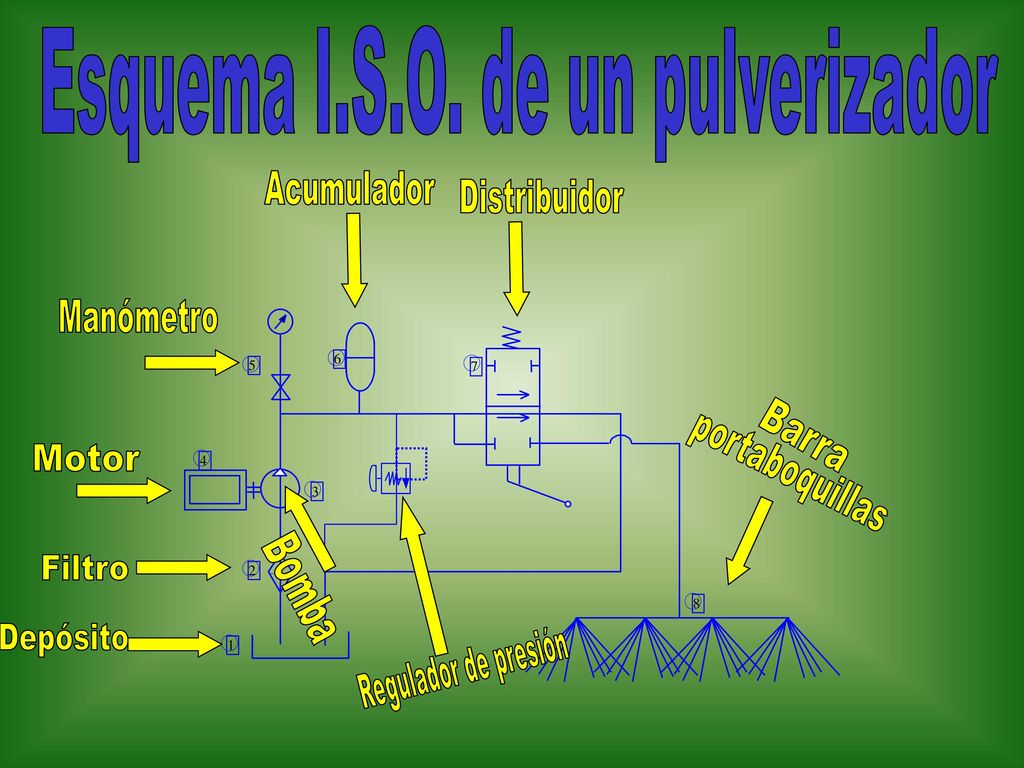

8 Esquema I.S.O. de un pulverizador
Acumulador Distribuidor Manómetro Barra portaboquillas Motor Regulador de presión Bomba Filtro Depósito

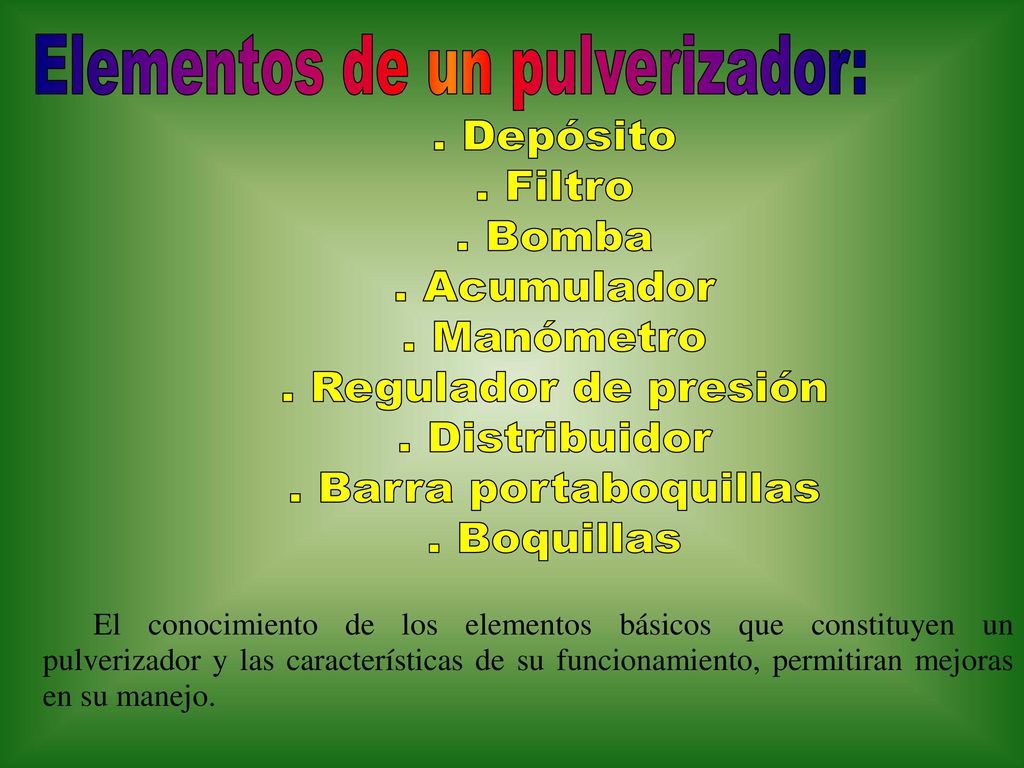

9 Elementos de un pulverizador:
. Depósito . Filtro . Bomba . Acumulador . Manómetro . Regulador de presión . Distribuidor . Barra portaboquillas . Boquillas

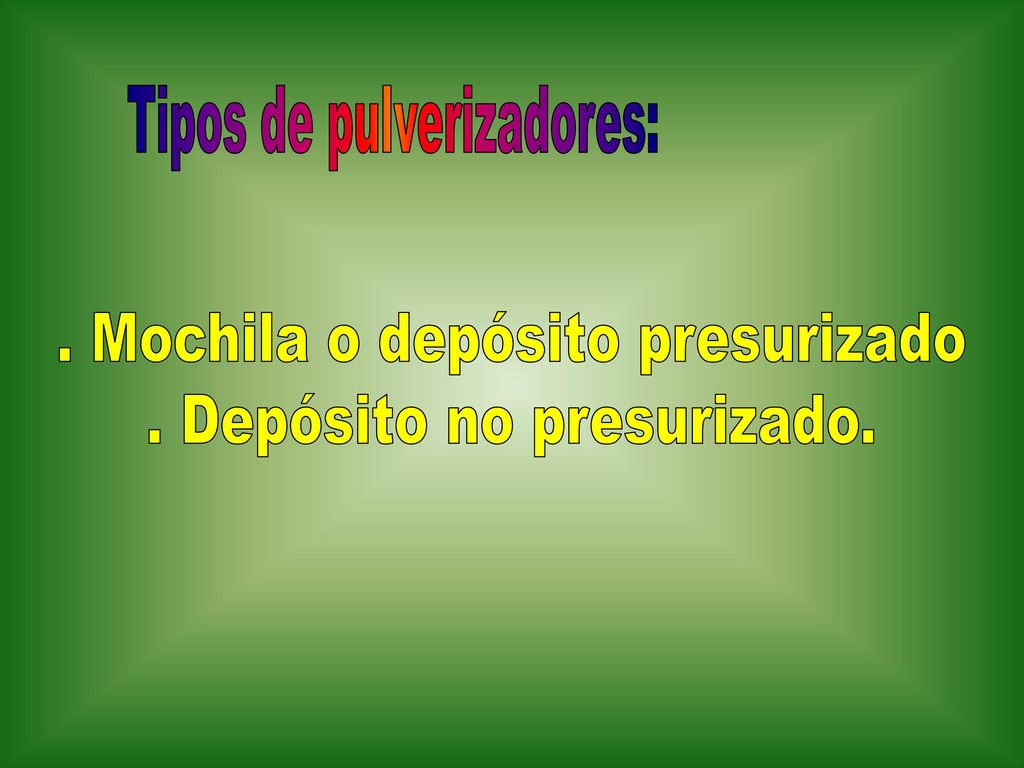

10 Tipos de pulverizadores:
. Mochila o depósito presurizado . Depósito no presurizado.

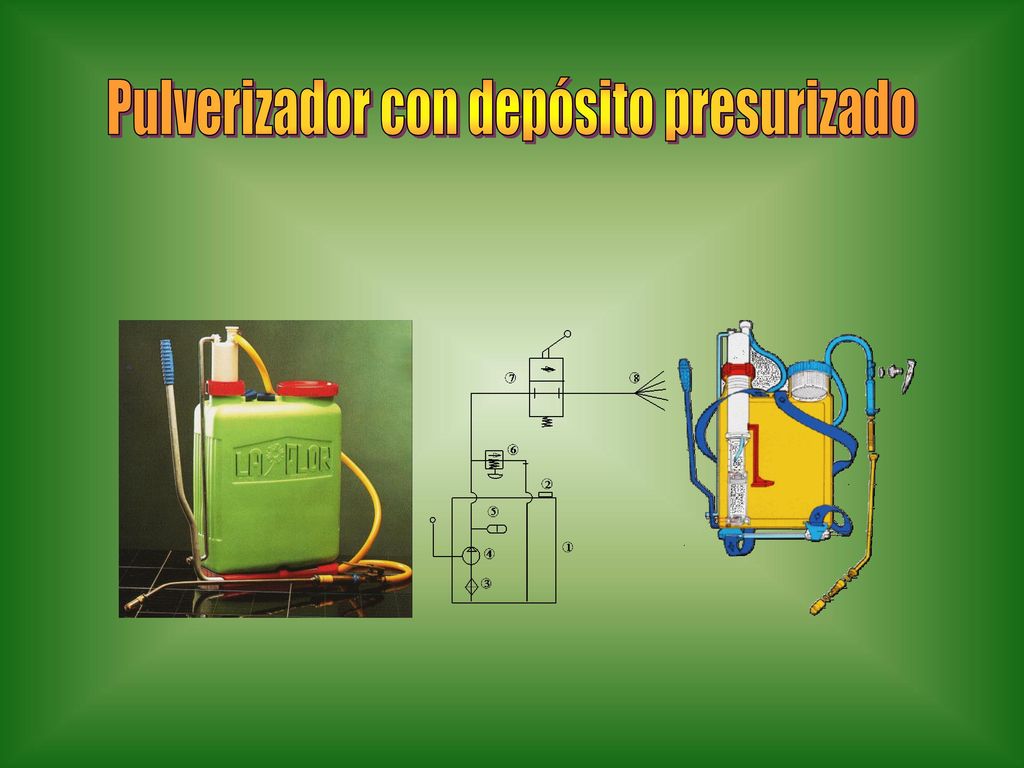

11 Pulverizador con depósito presurizado

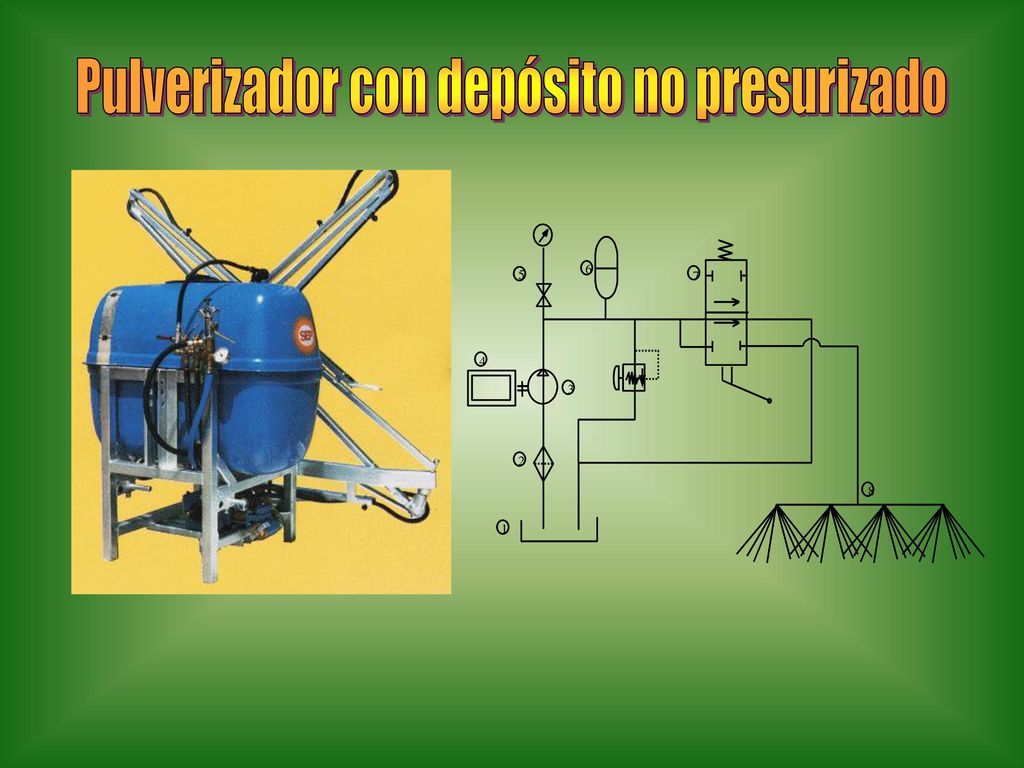

12 Pulverizador con depósito no presurizado

13 DEPÓSITO

14

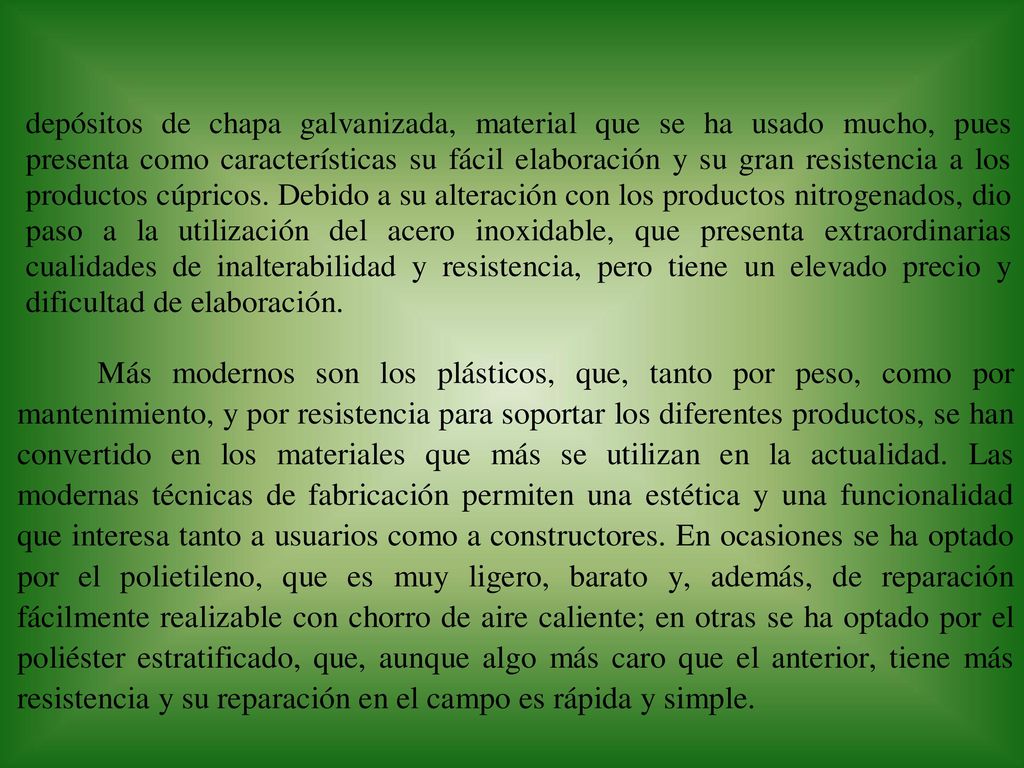

15

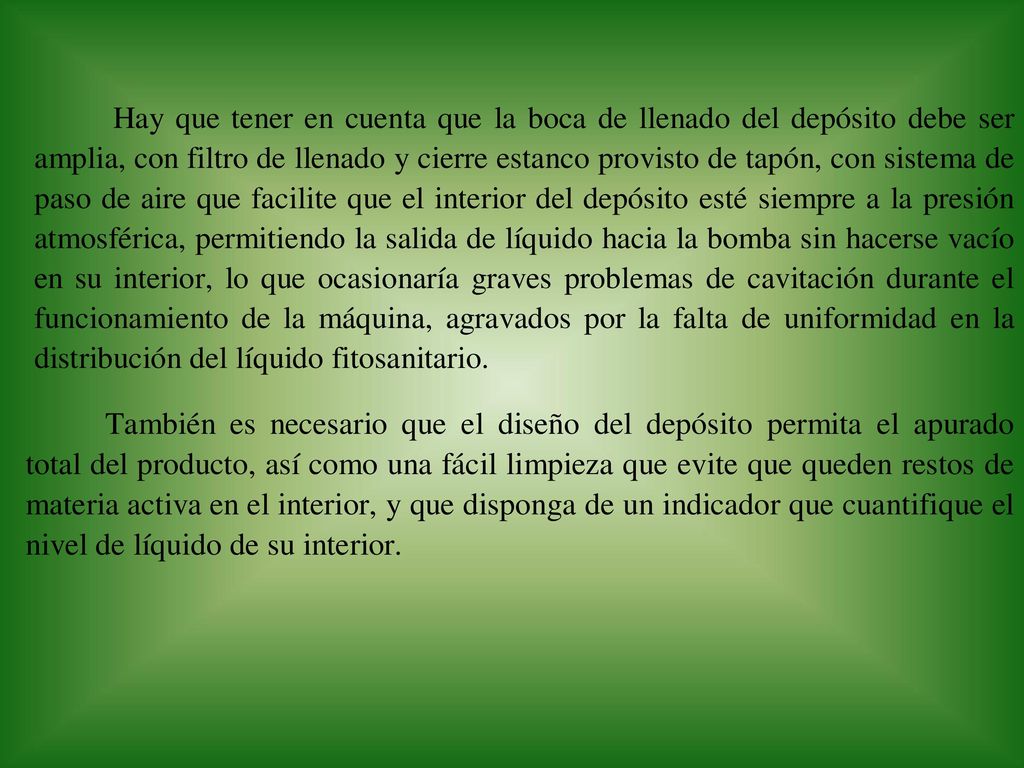

16

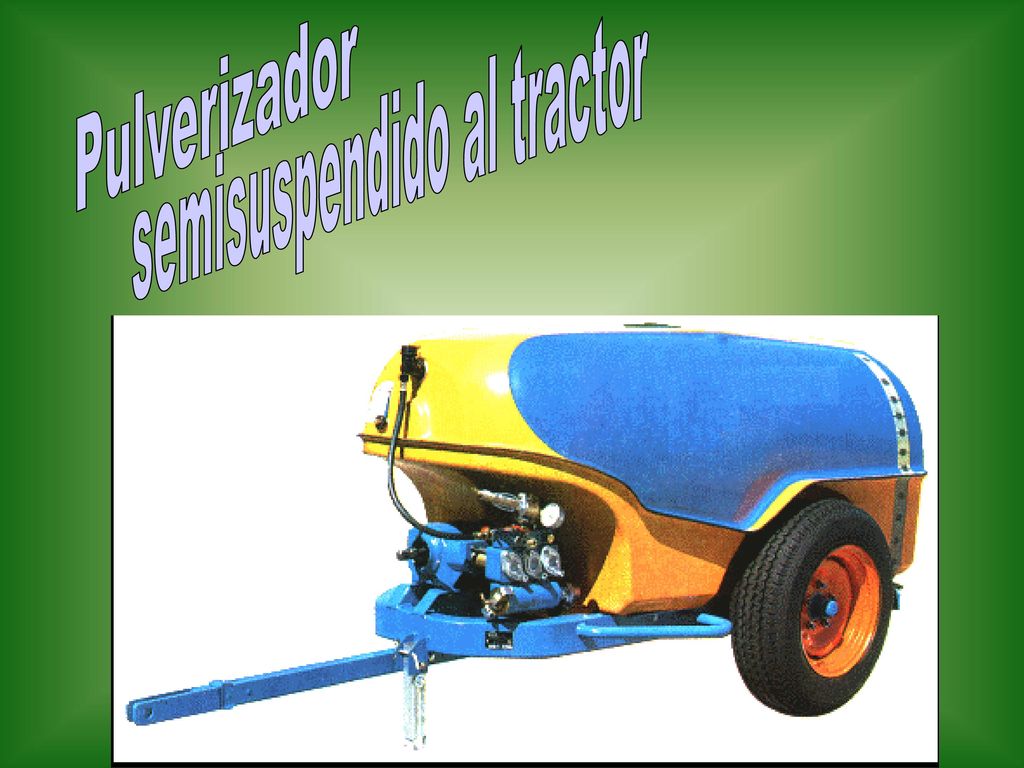

17 semisuspendido al tractor
Pulverizador semisuspendido al tractor

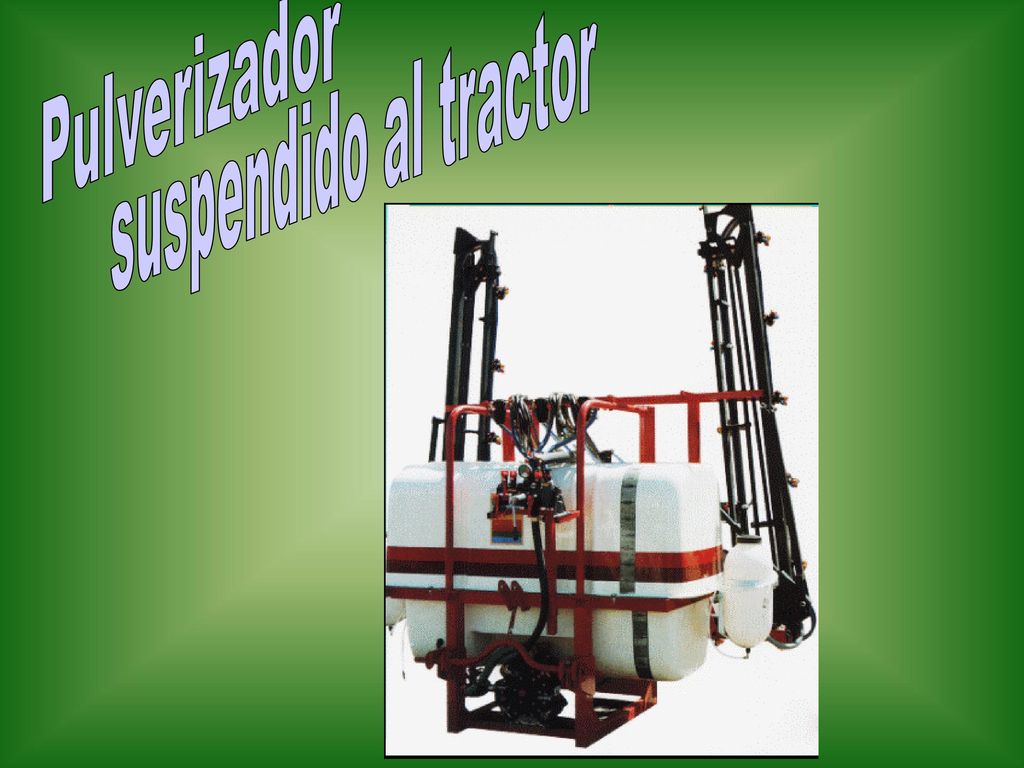

18 Pulverizador suspendido al tractor

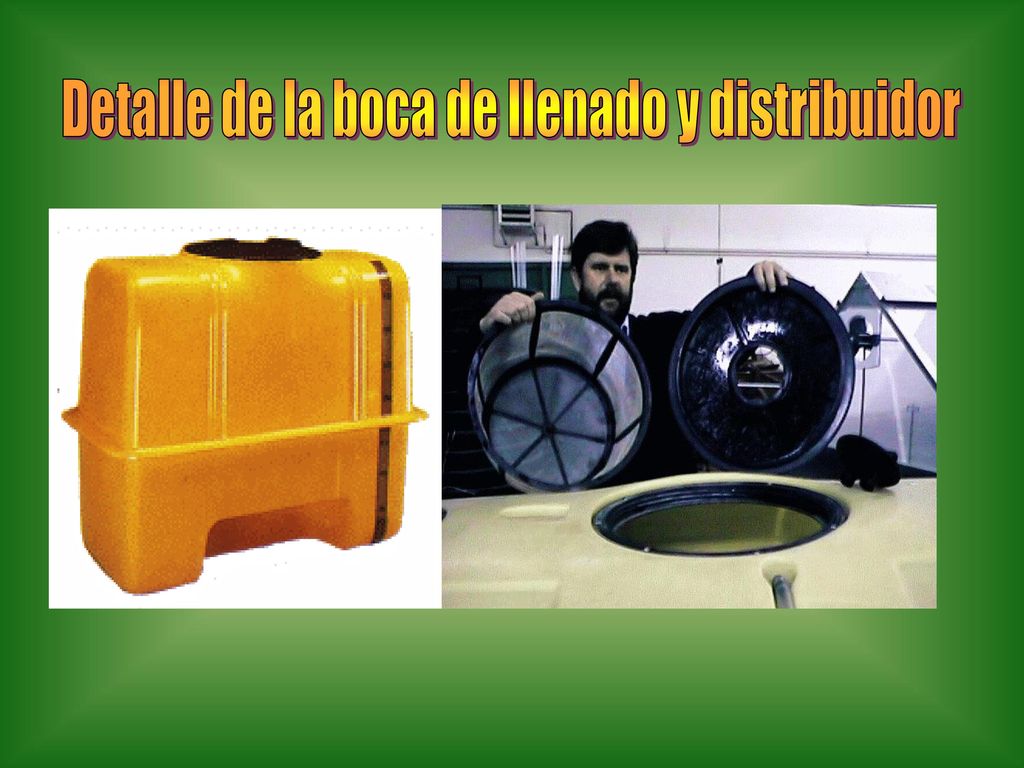

19 Detalle de la boca de llenado y distribuidor

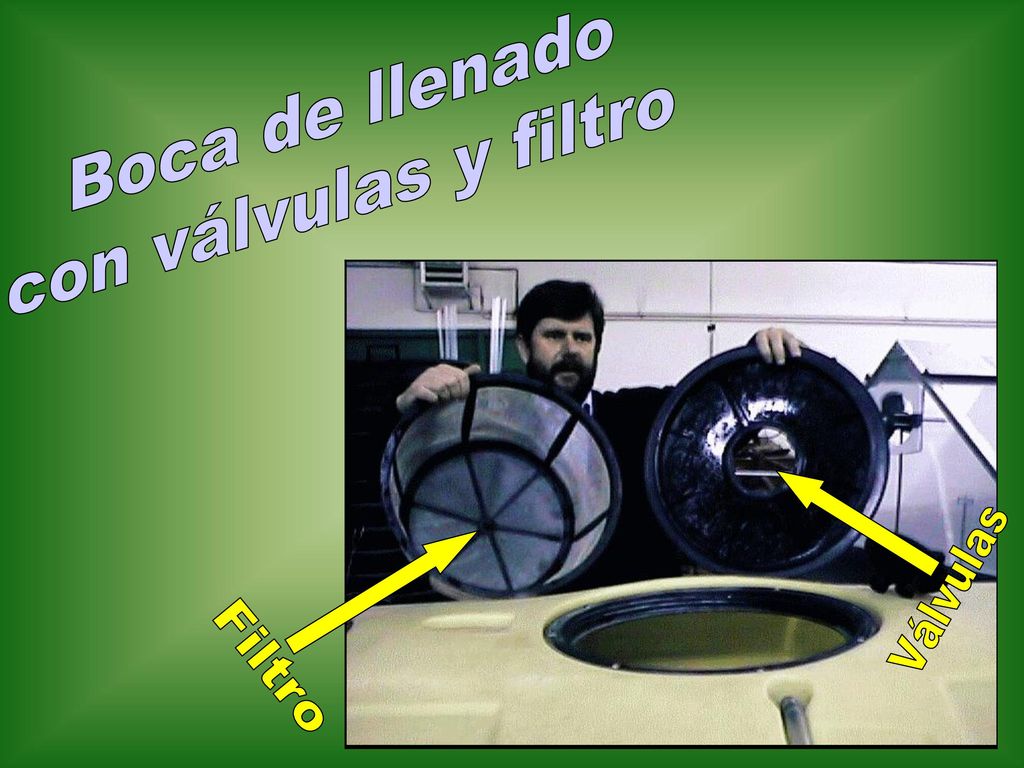

20 Boca de llenado con válvulas y filtro Válvulas Filtro

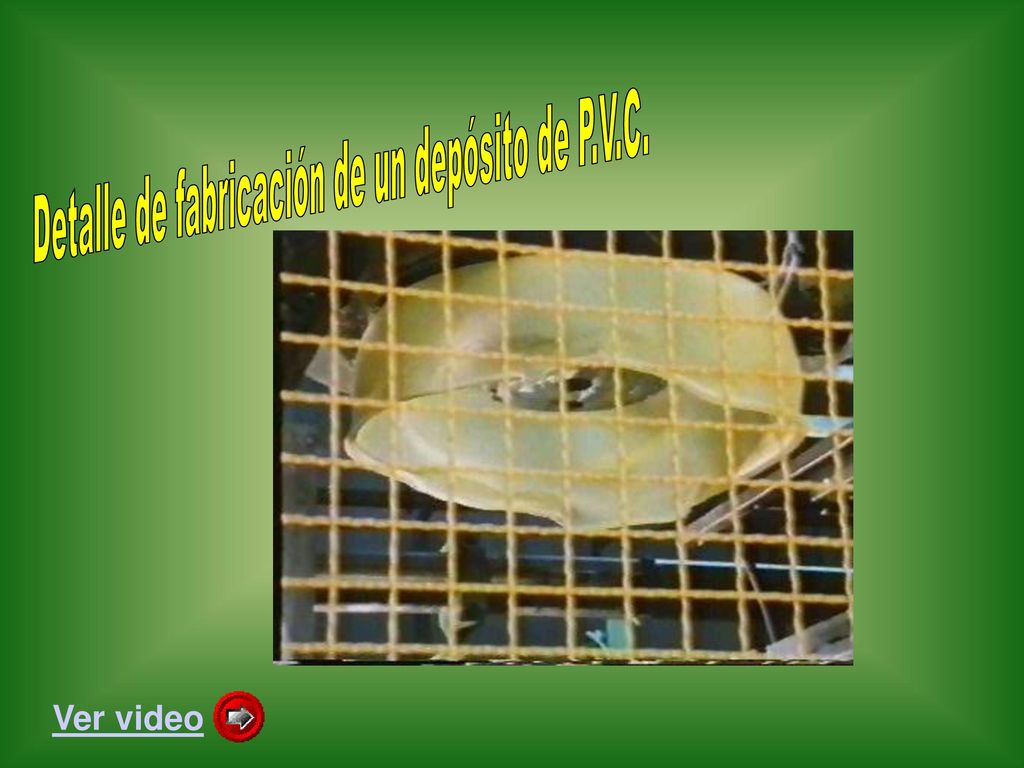

21 Detalle de fabricación de un depósito de P.V.C.
Ver video

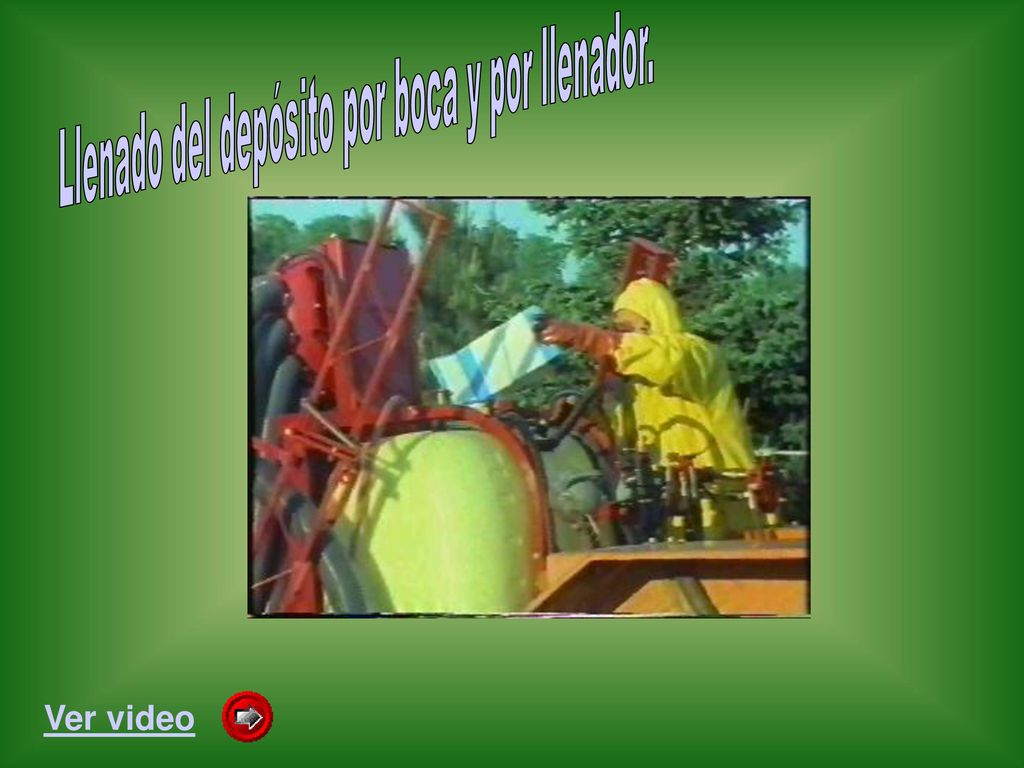

22 Llenado del depósito por boca y por llenador.
Ver video

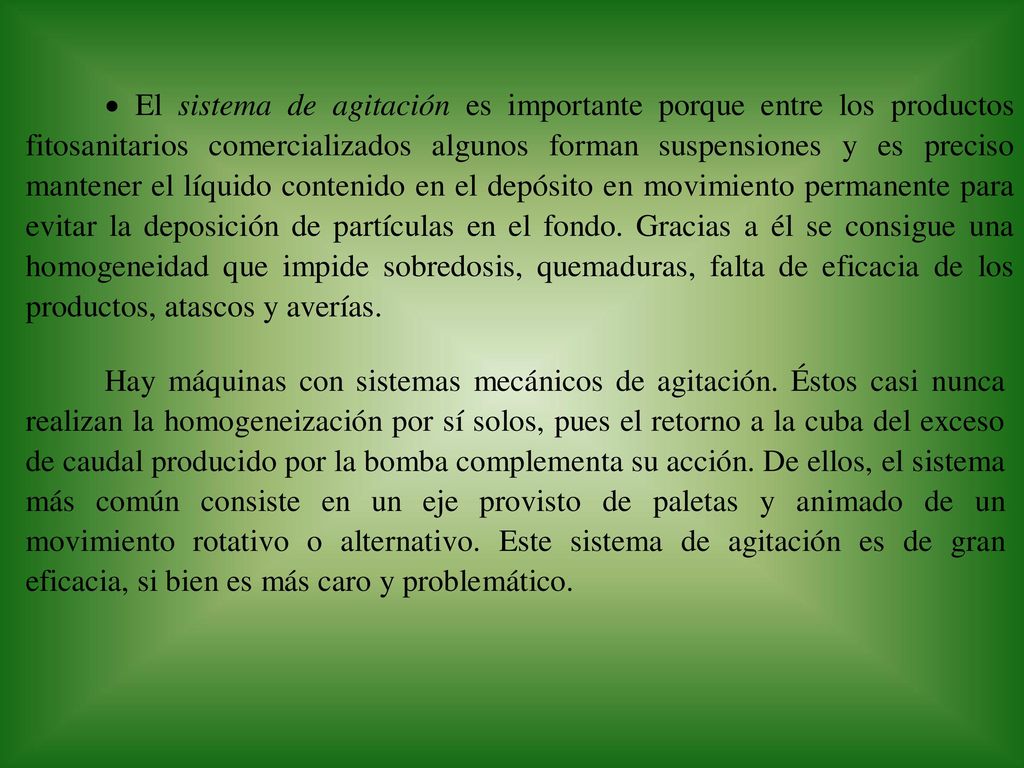

23 SISTEMA DE AGITACIÓN

24

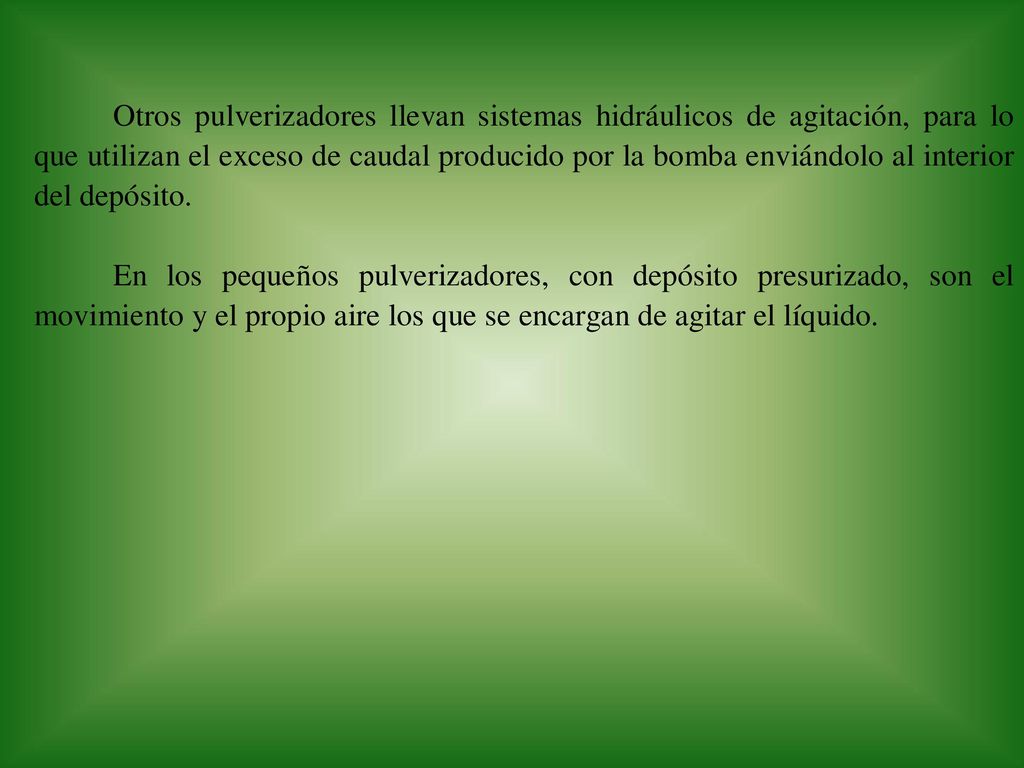

25

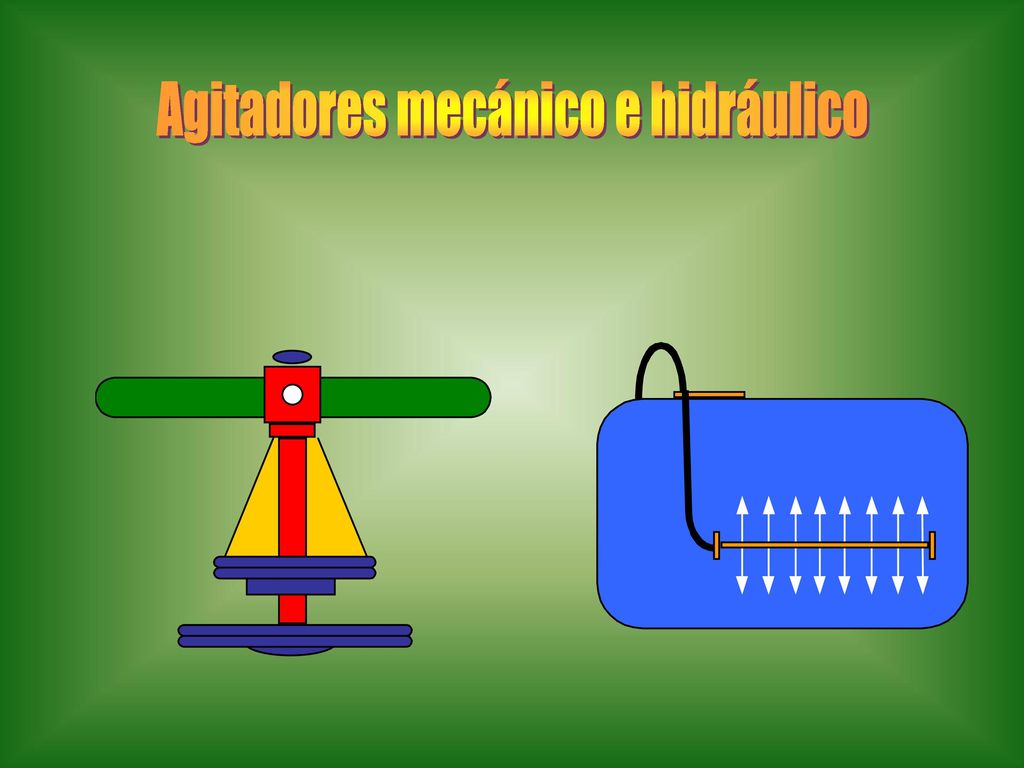

26 Agitadores mecánico e hidráulico

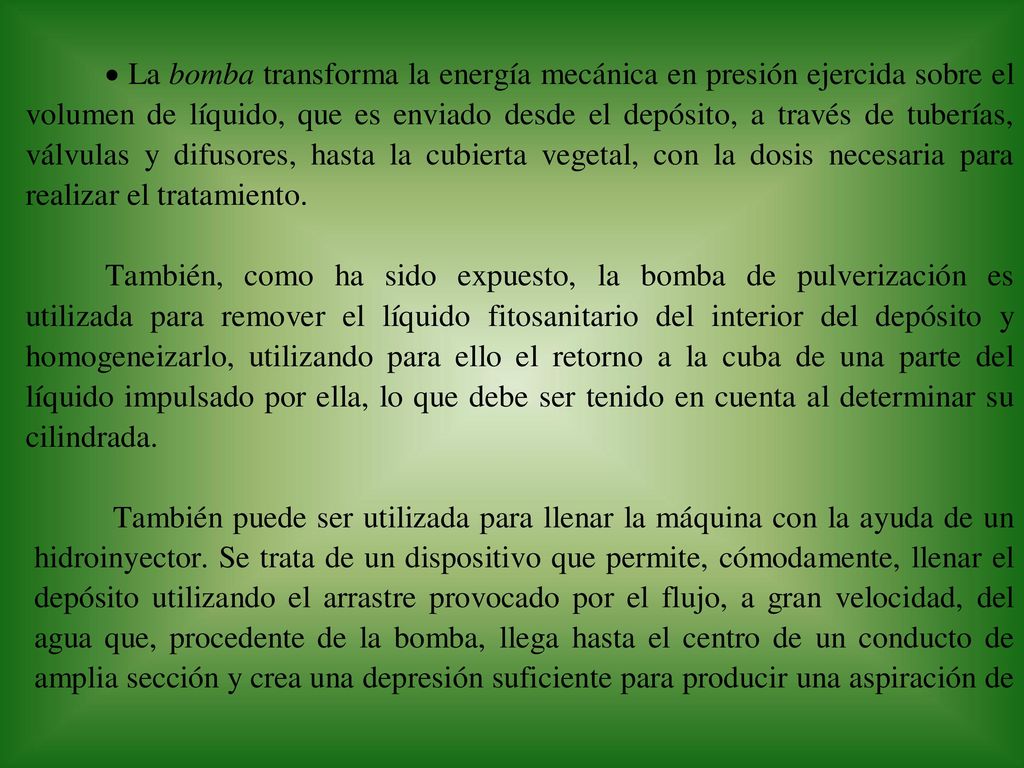

27 BOMBA

28

29

30

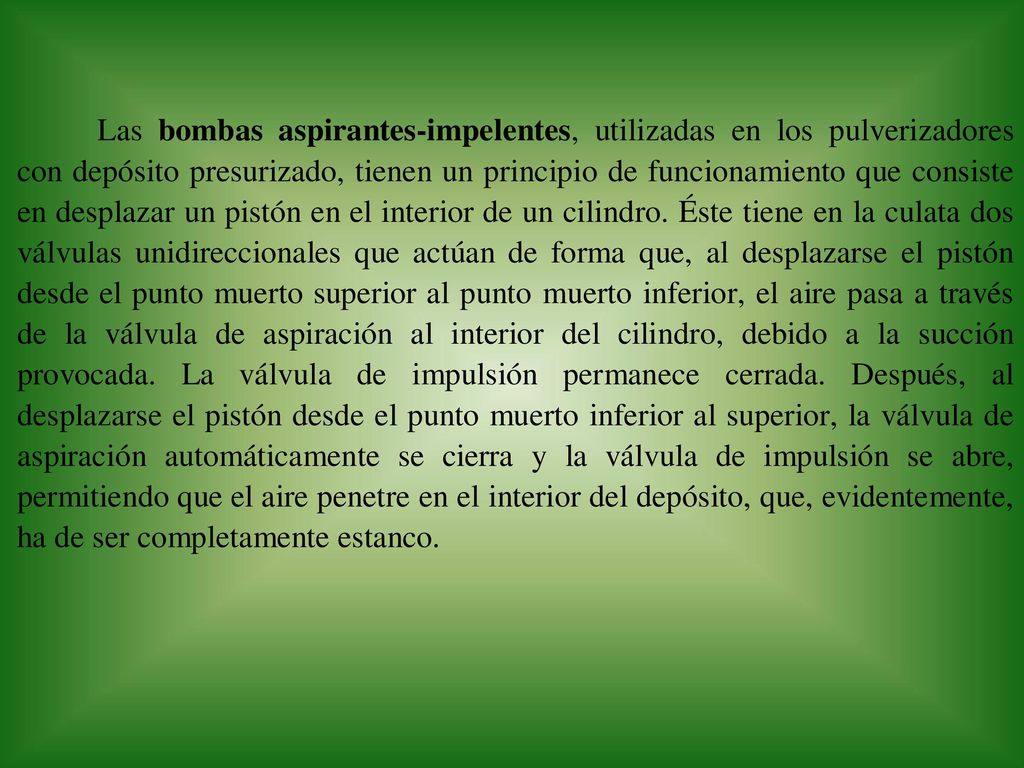

31 . Aspirantes-impelentes

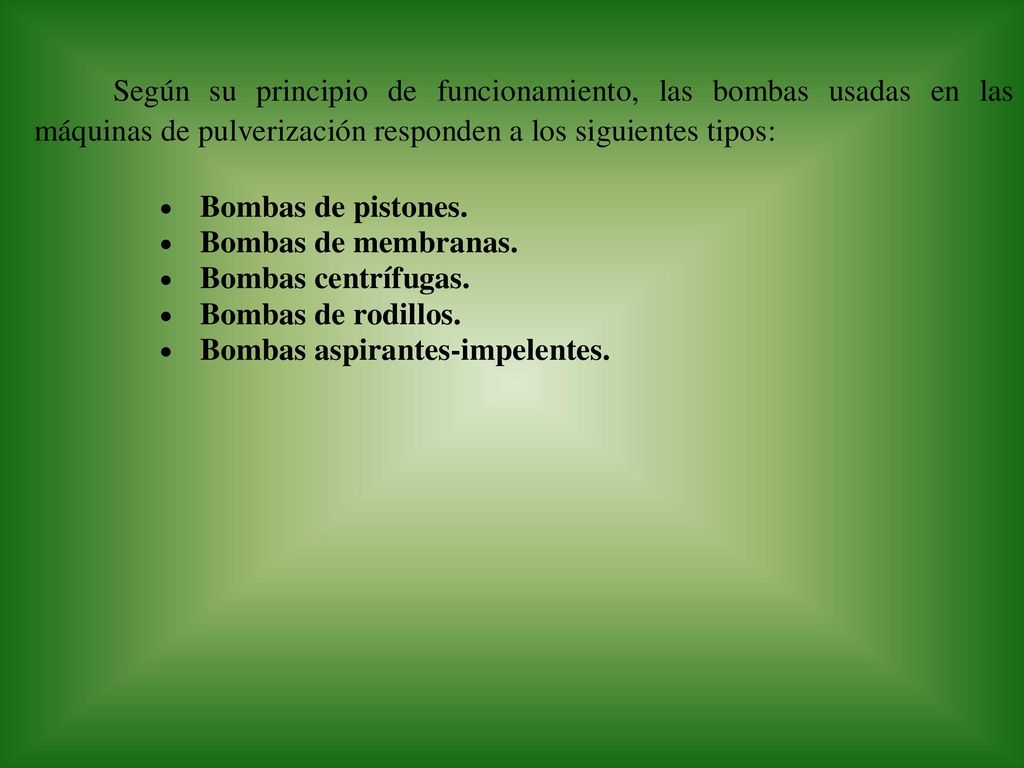

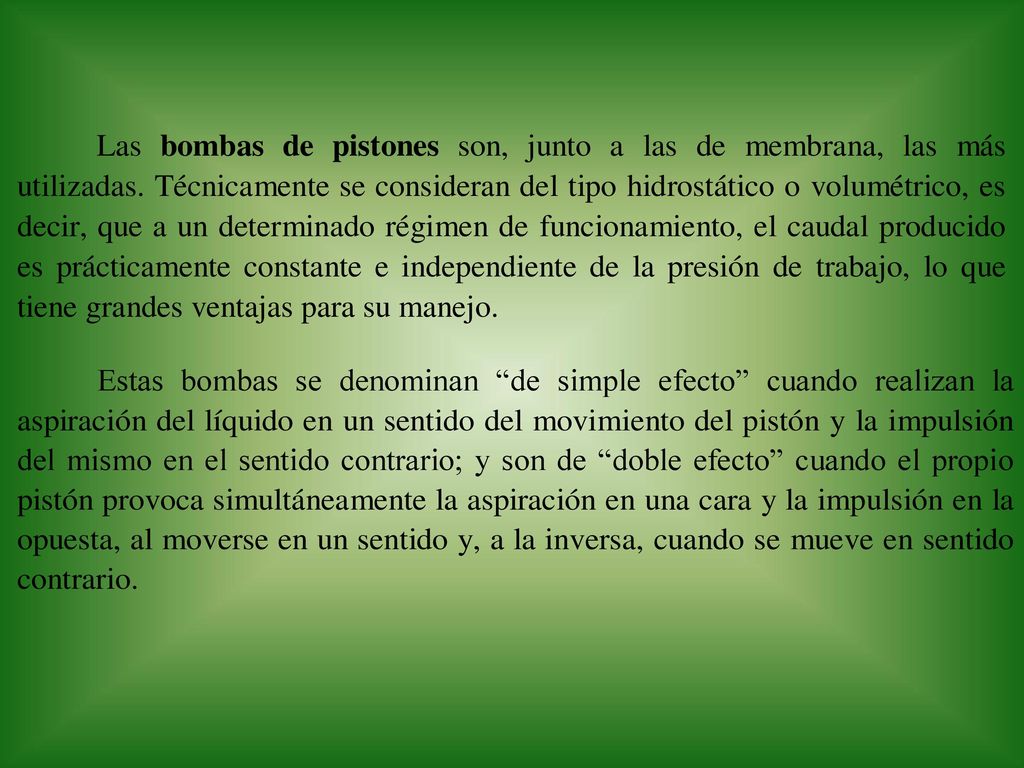

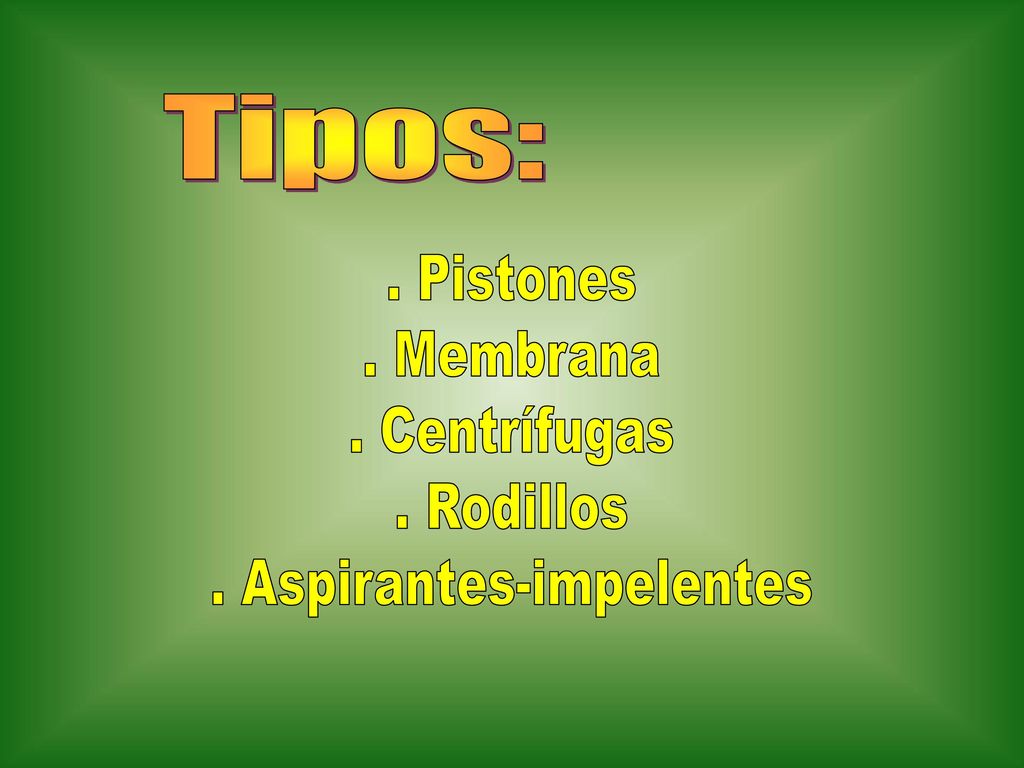

Tipos: . Pistones . Membrana . Centrífugas . Rodillos . Aspirantes-impelentes

32

33

34

35

36

37 con regulador de presión

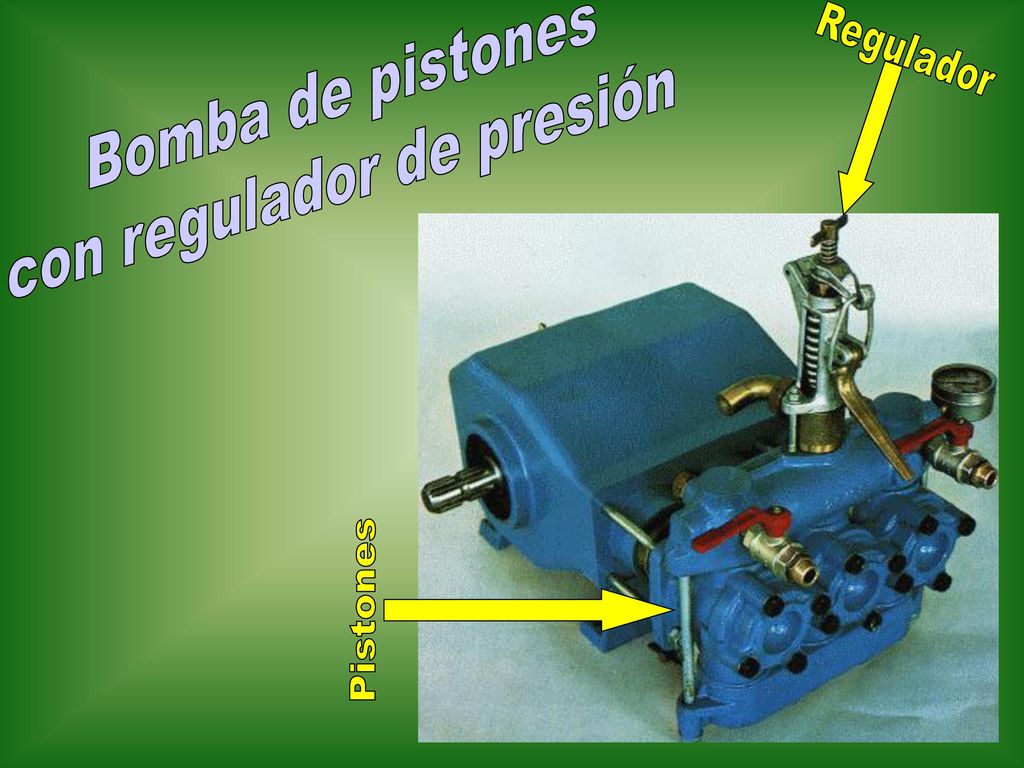

Bomba de pistones con regulador de presión Regulador Pistones

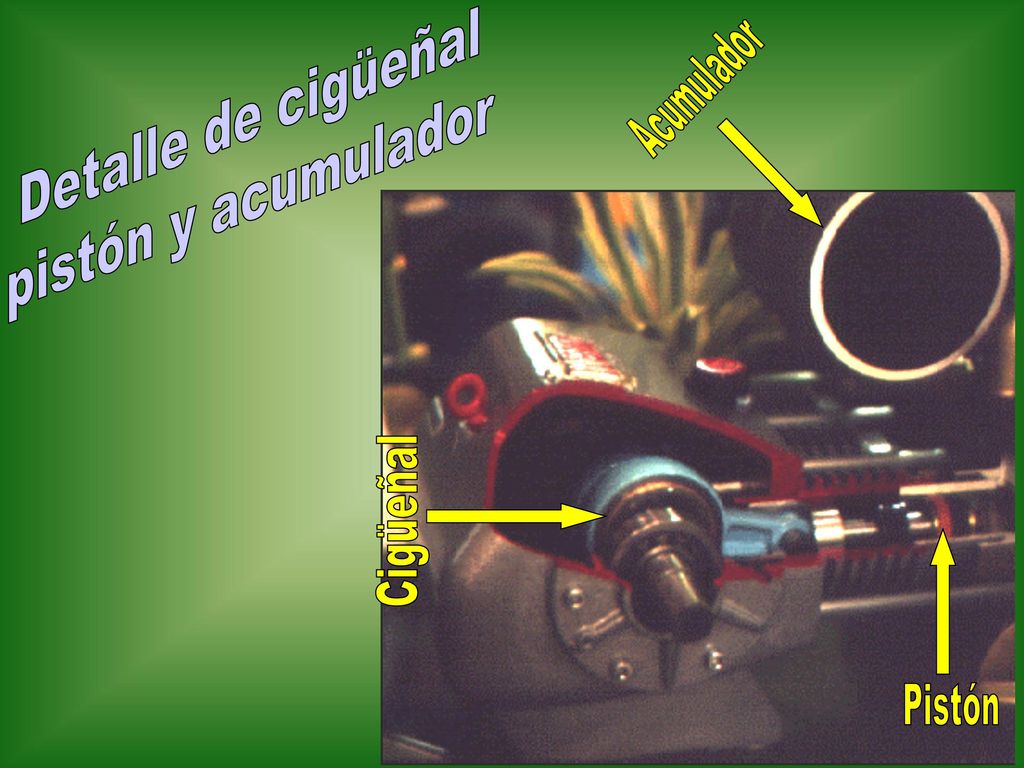

38 Detalle de cigüeñal pistón y acumulador Acumulador Cigüeñal Pistón

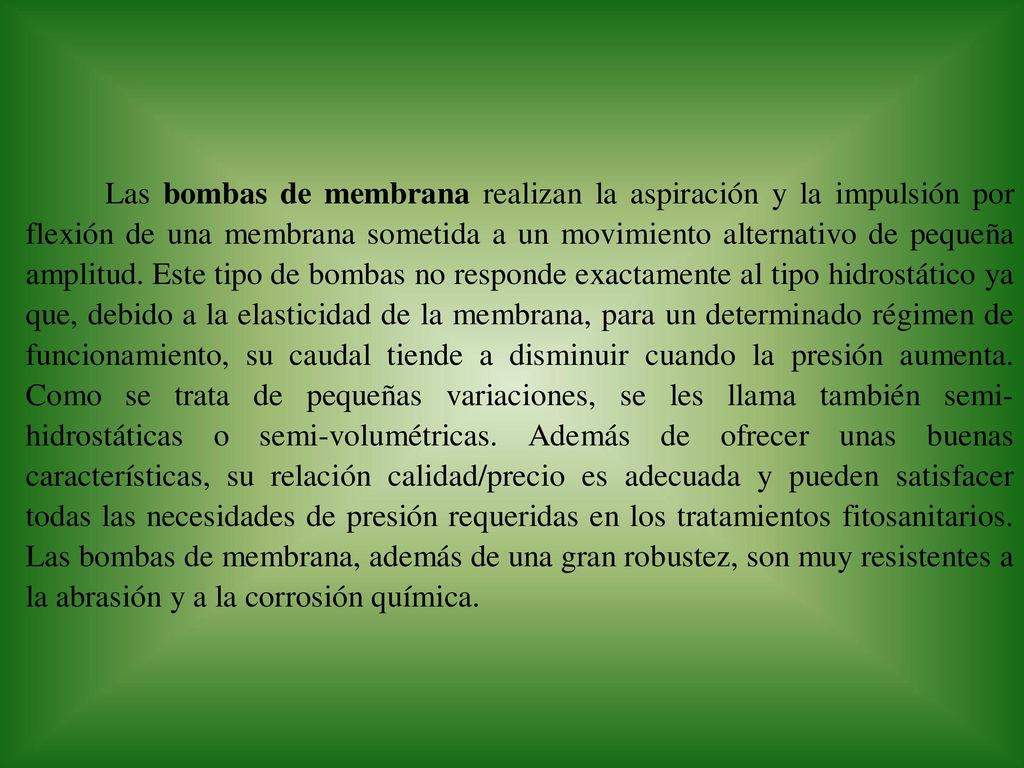

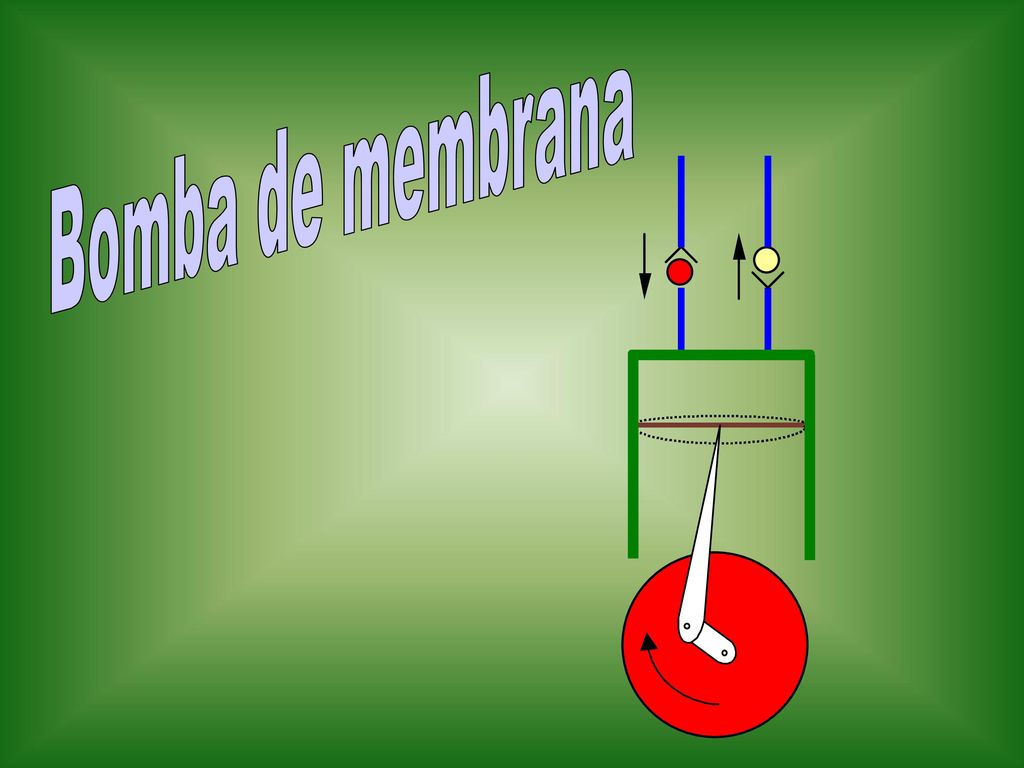

39 Bomba de membrana

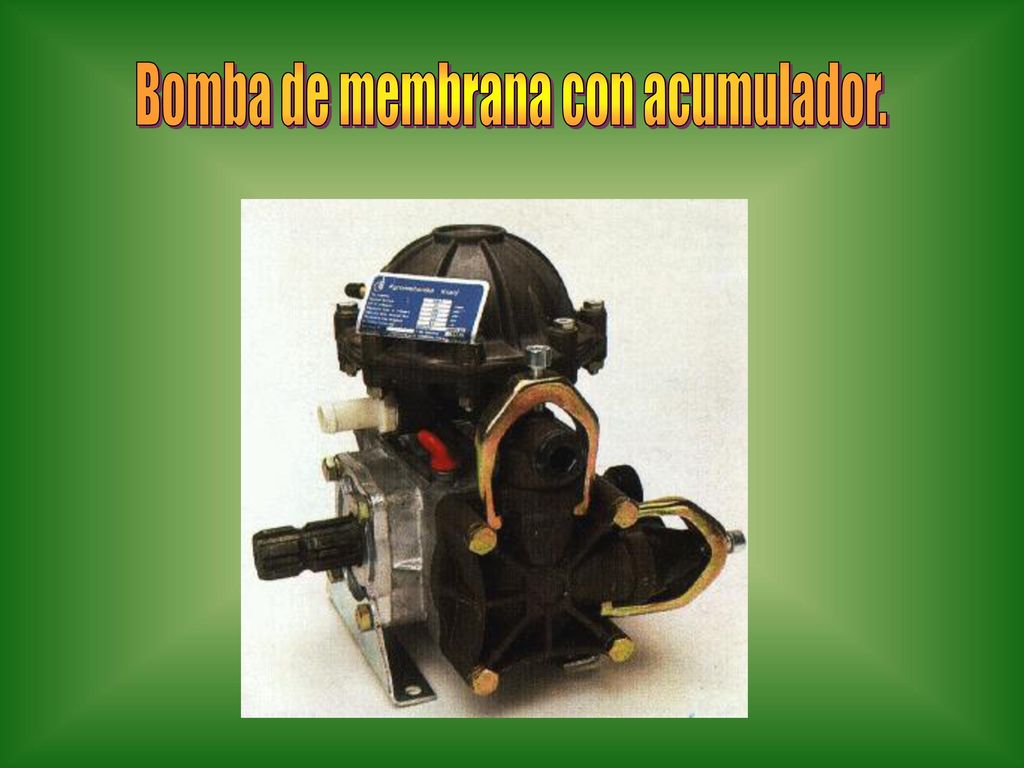

40 Bomba de membrana con acumulador.

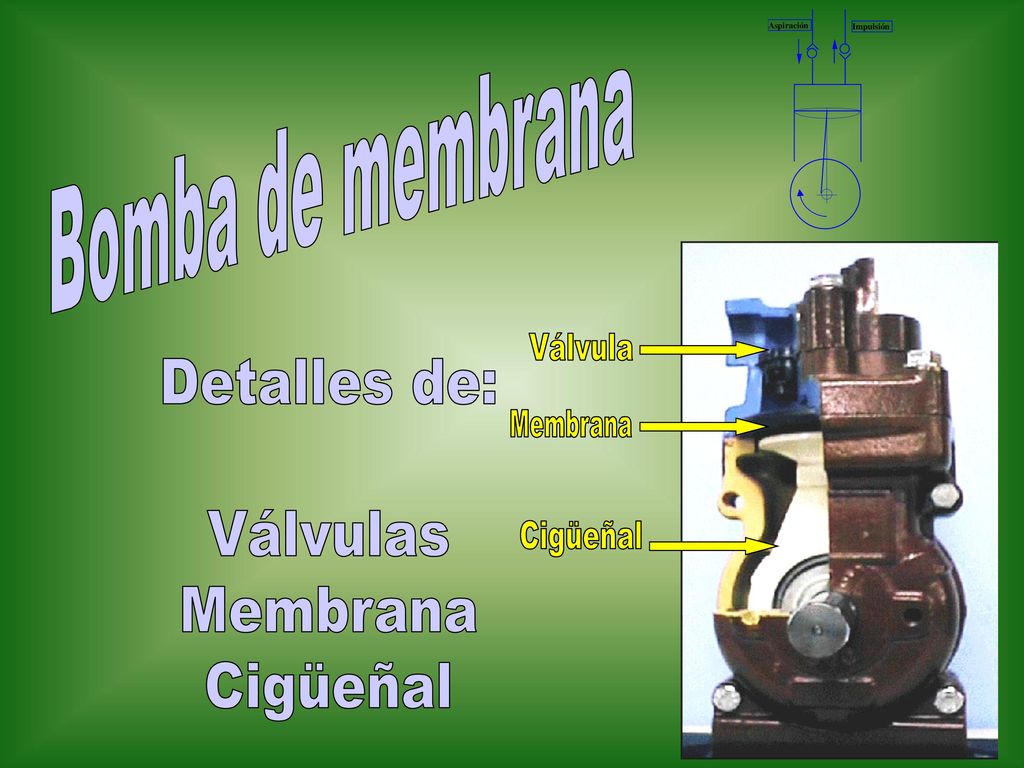

41 Bomba de membrana Válvula Detalles de: Válvulas Membrana Cigüeñal Membrana Cigüeñal

42 (Detalles de funcionamiento)
Bomba de membrana (Detalles de funcionamiento) Ver video

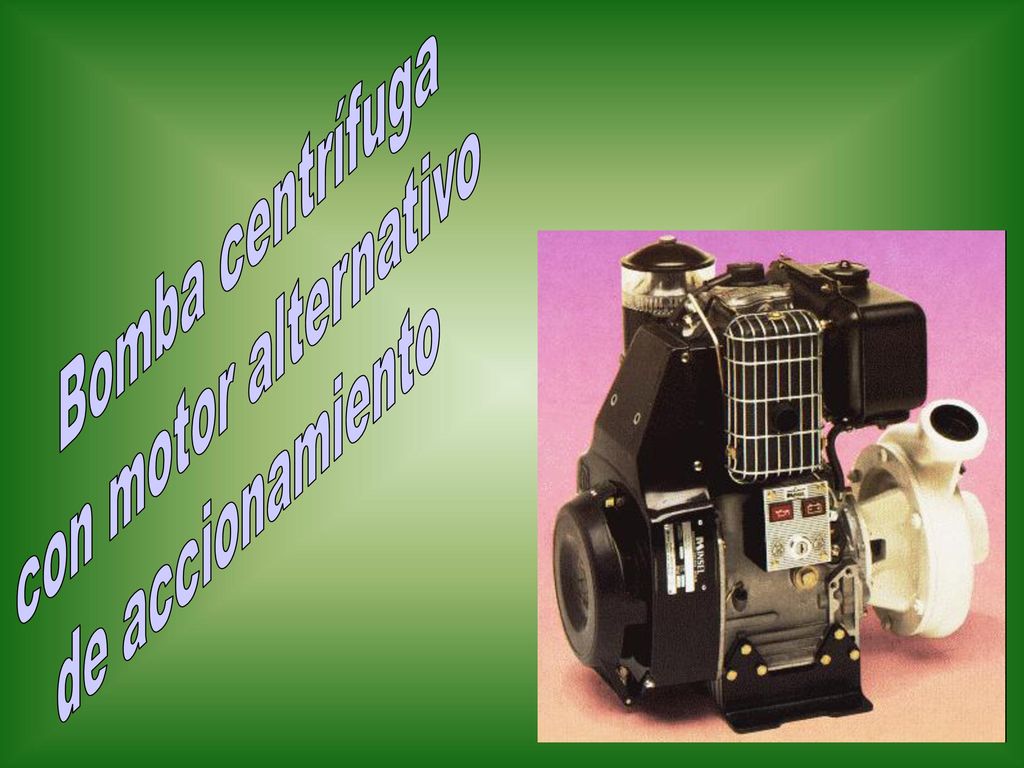

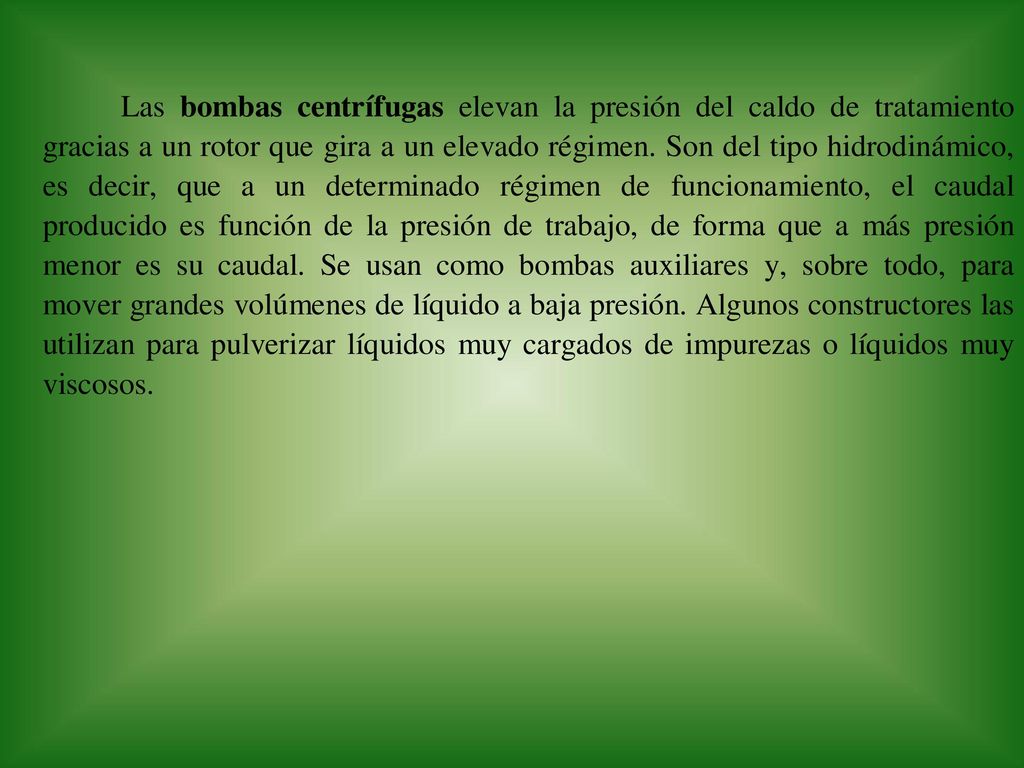

43 Bomba centrífuga con motor alternativo de accionamiento

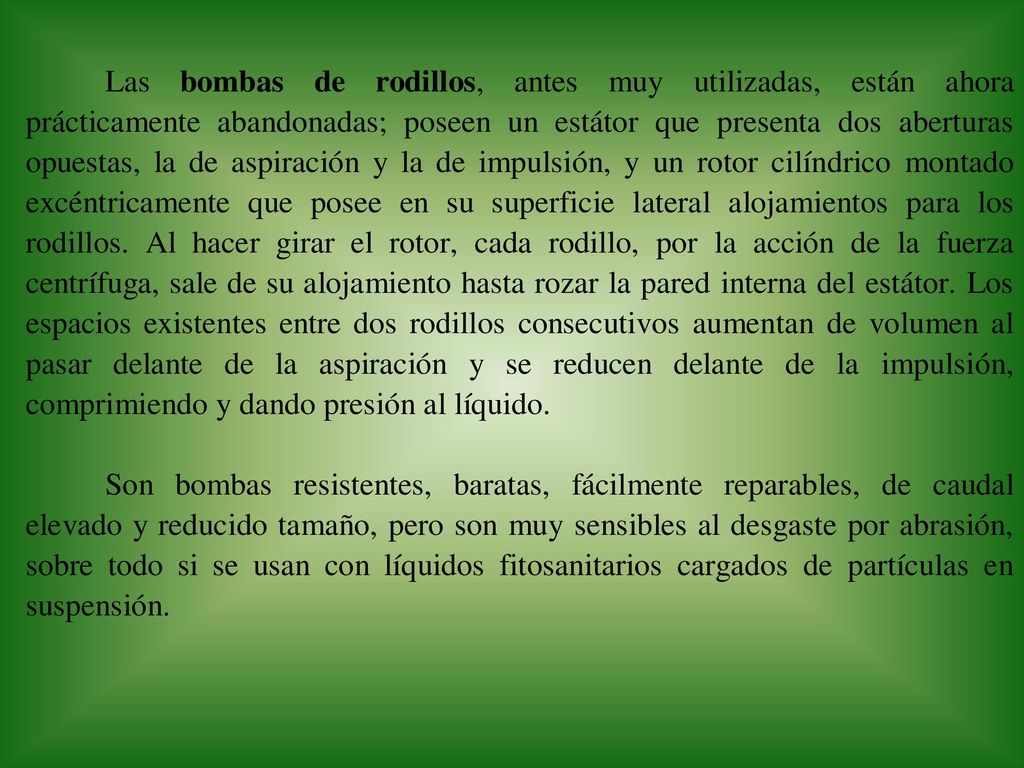

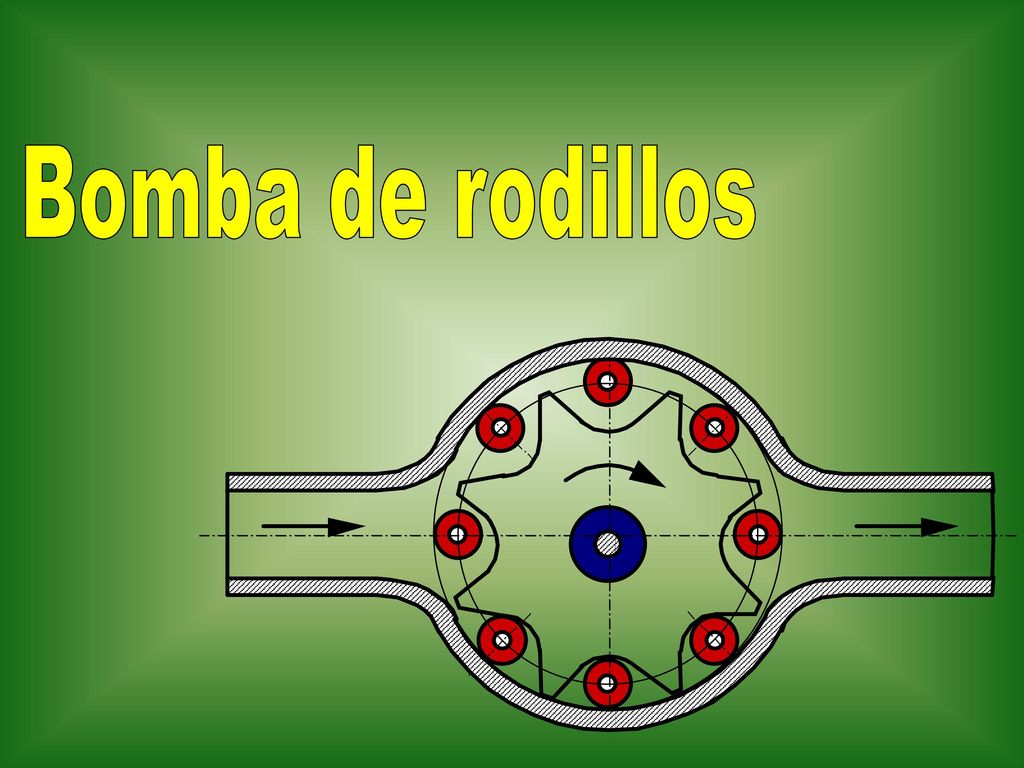

44 Bomba de rodillos

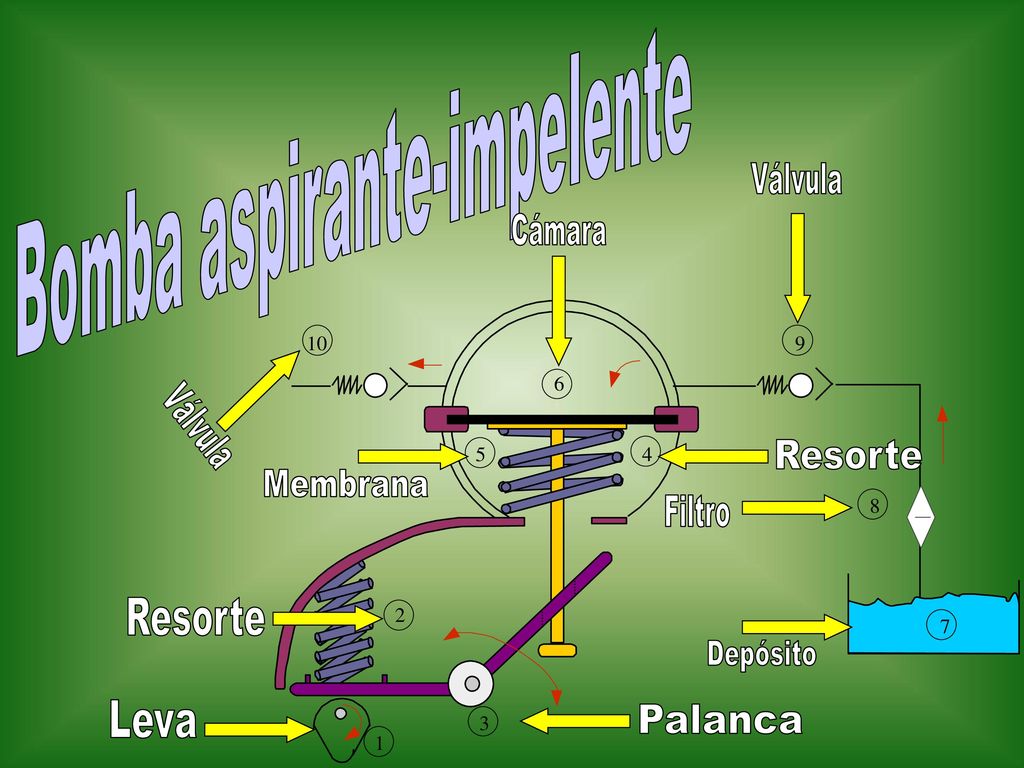

45 Bomba aspirante-impelente
Válvula Cámara Válvula Membrana Resorte Filtro Resorte Depósito Leva Palanca

46 ACUMULADOR

47

48

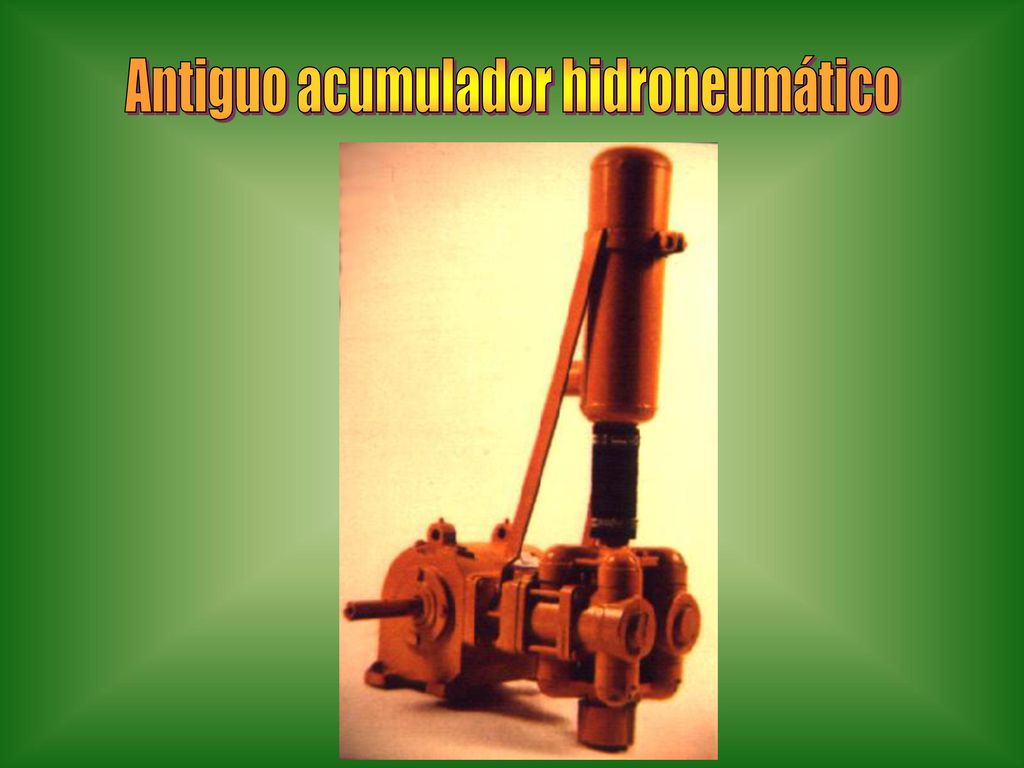

49 Antiguo acumulador hidroneumático

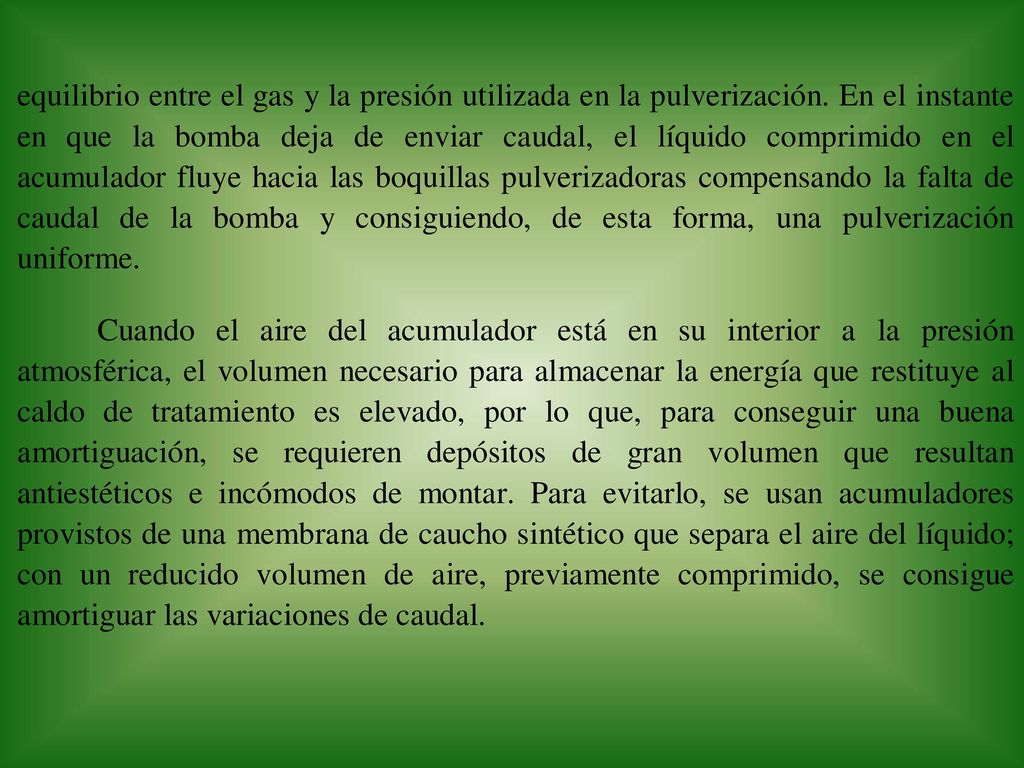

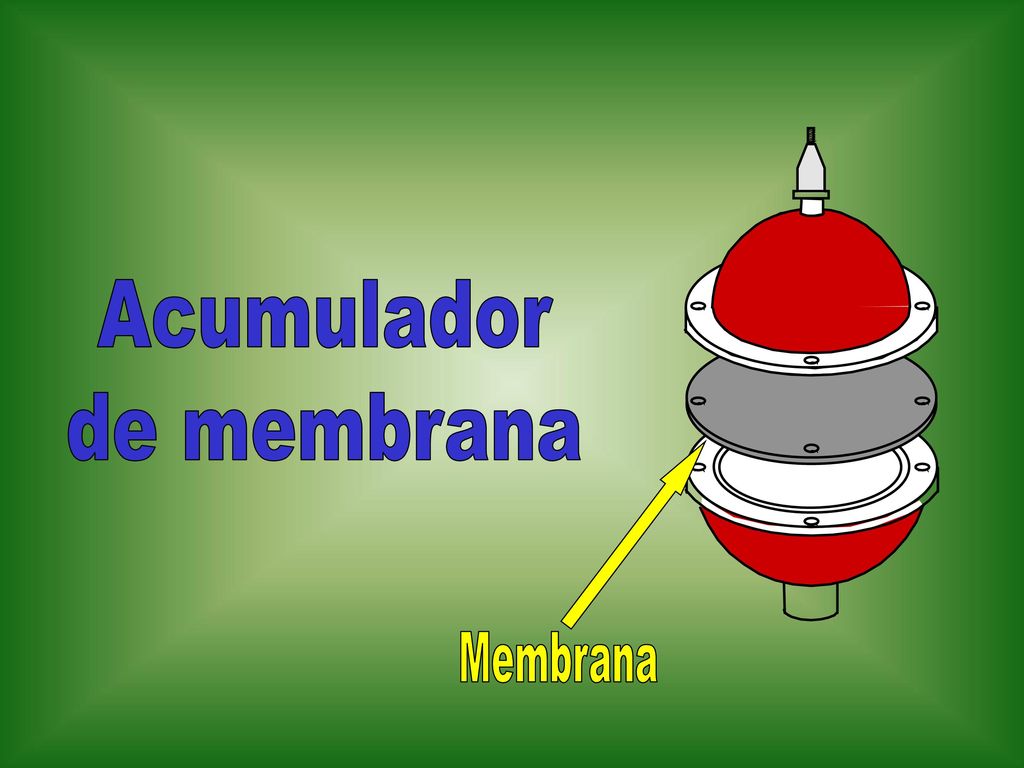

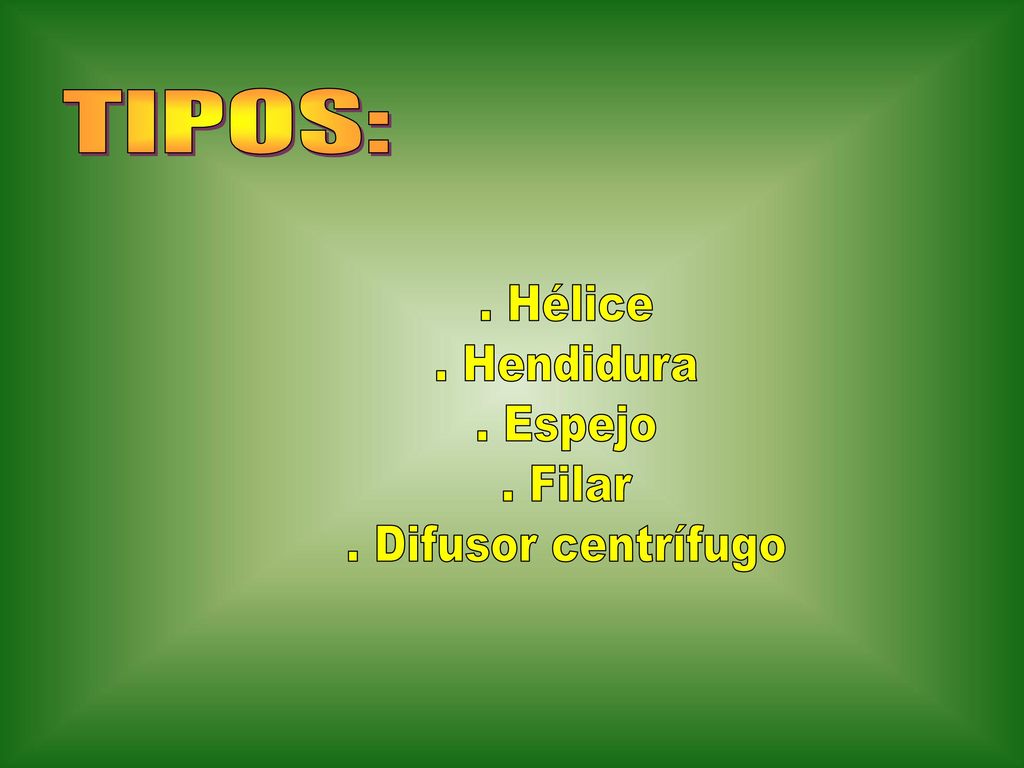

50 Acumulador de membrana Membrana

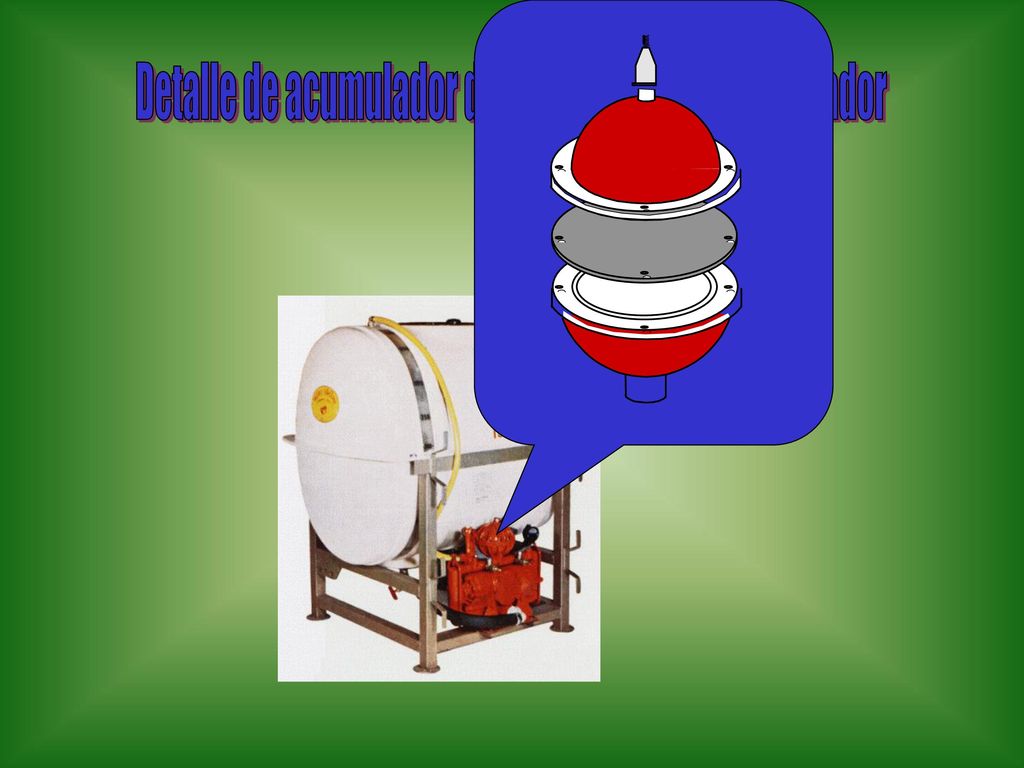

51 Detalle de acumulador de membrana en pulverizador

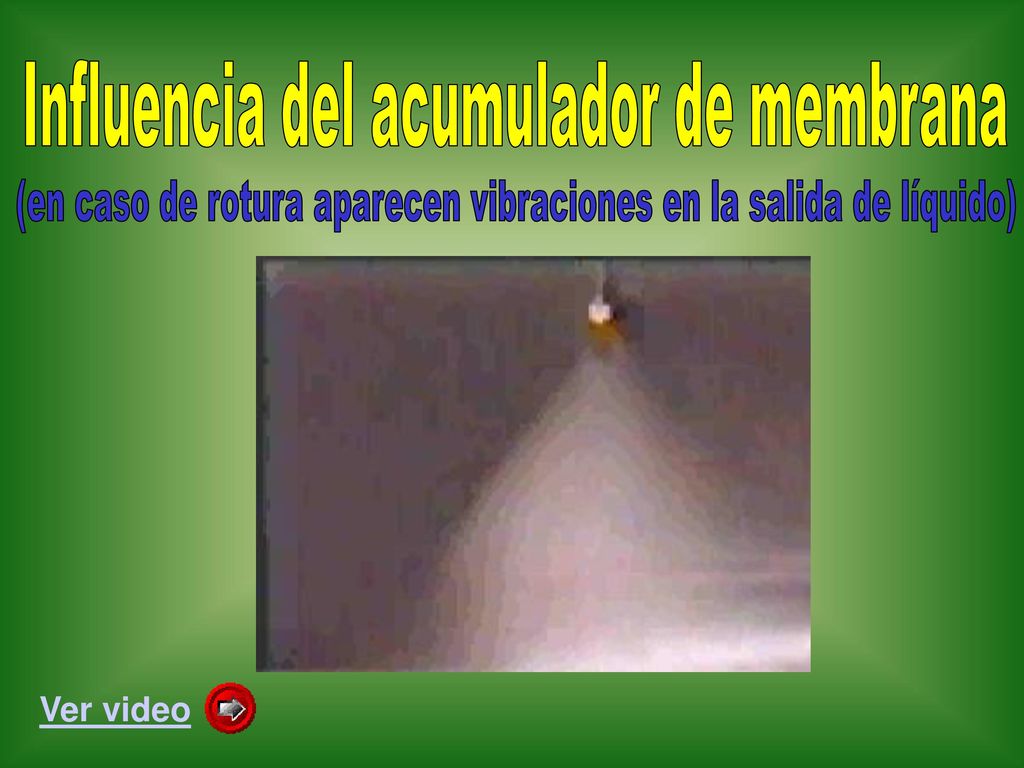

52 Influencia del acumulador de membrana

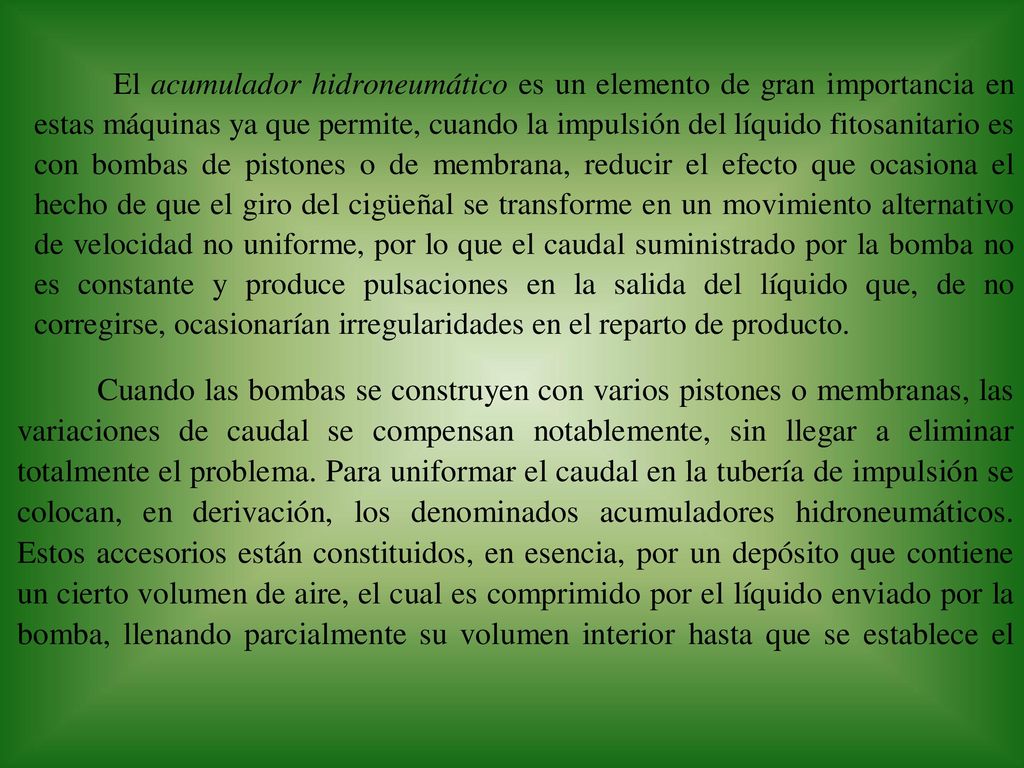

(en caso de rotura aparecen vibraciones en la salida de líquido) Ver video

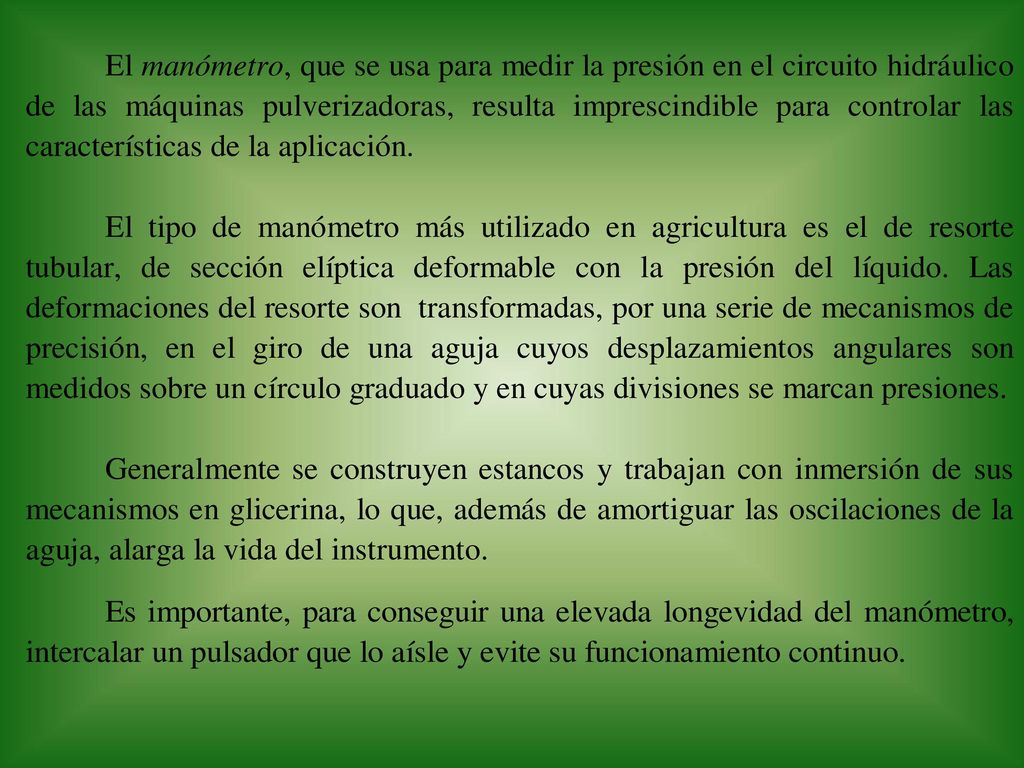

53 MANÓMETRO

54

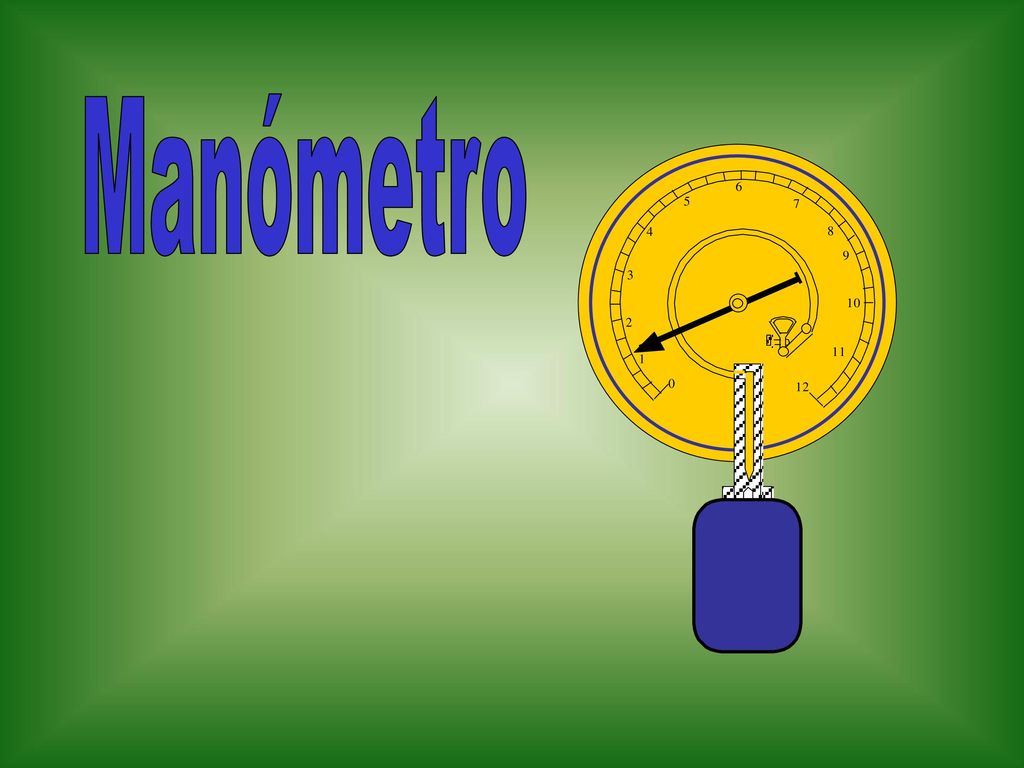

55 Manómetro

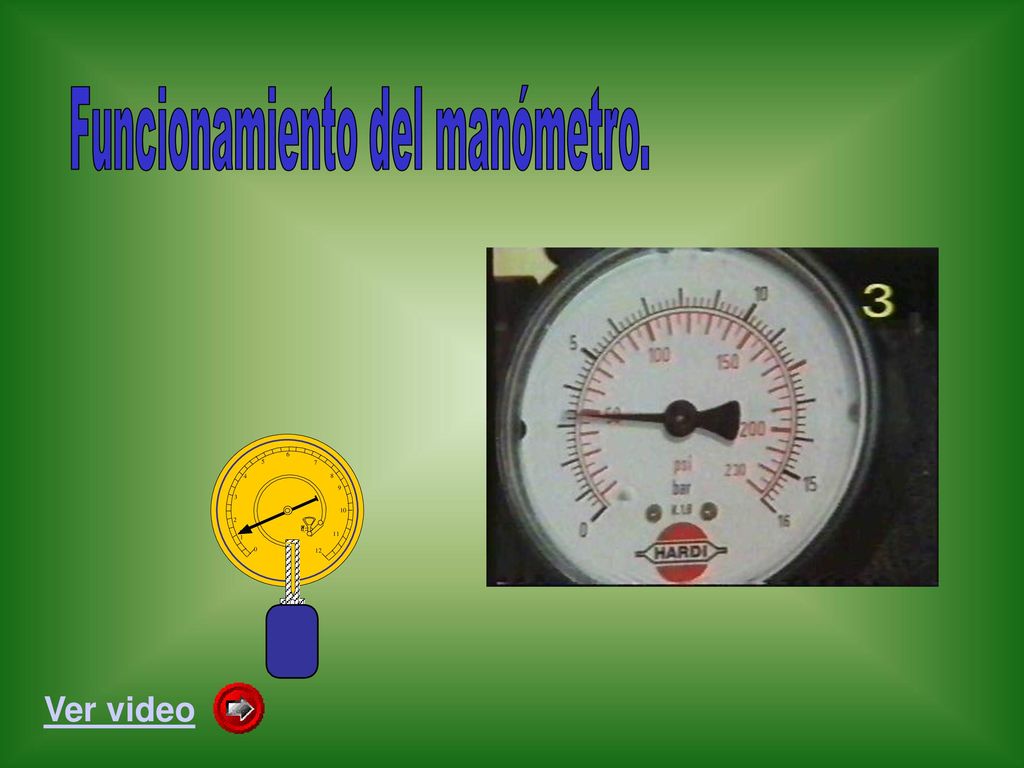

56 Funcionamiento del manómetro.
Ver video

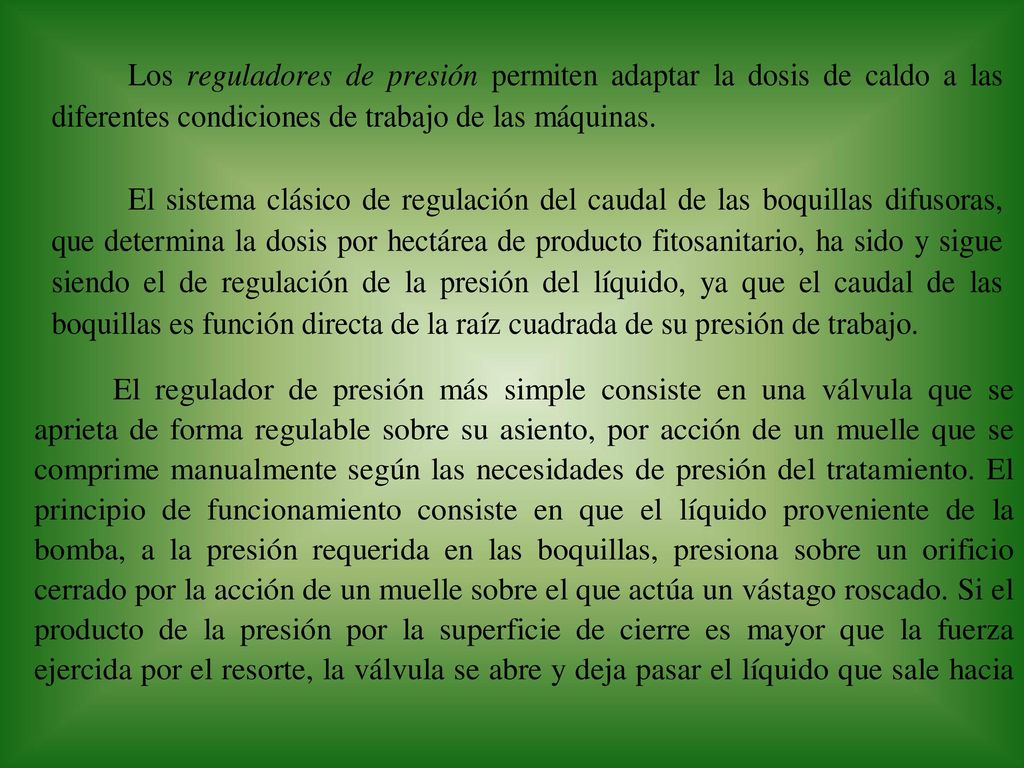

57 REGULADOR DE PRESIÓN

58

59

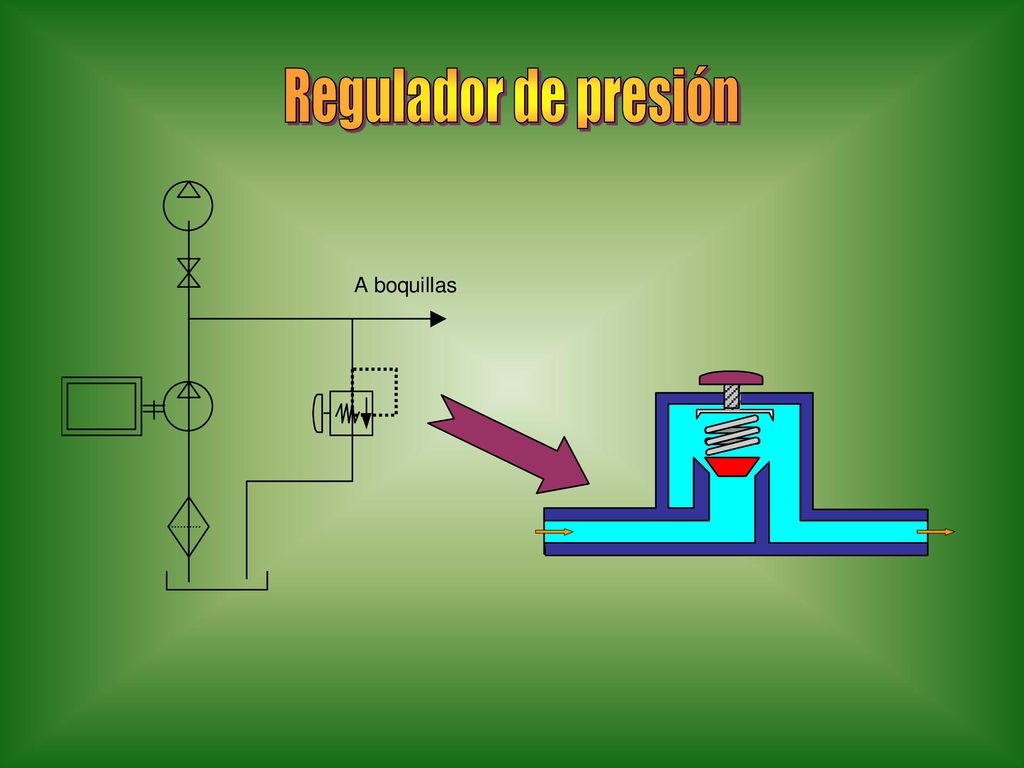

60 Regulador de presión

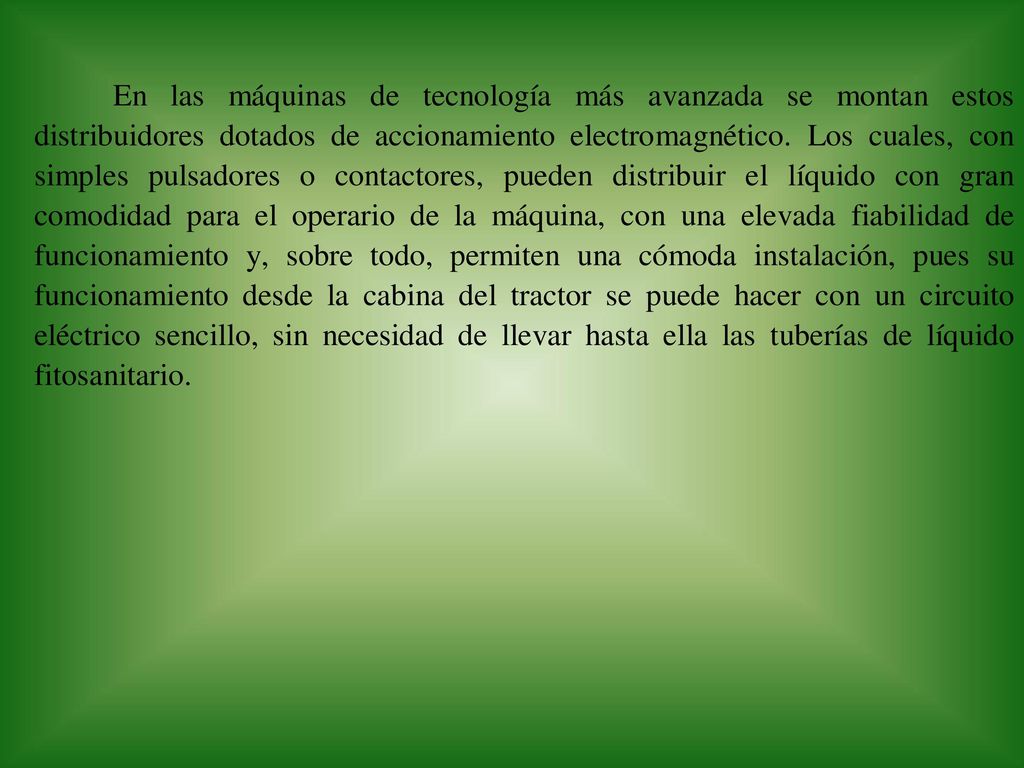

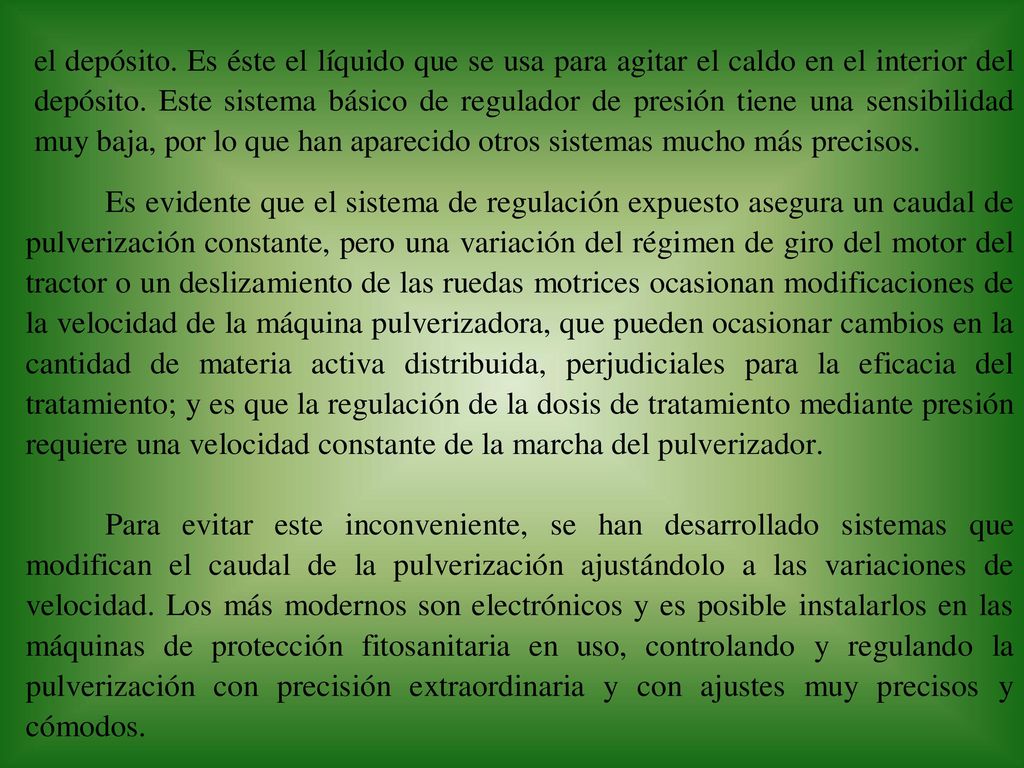

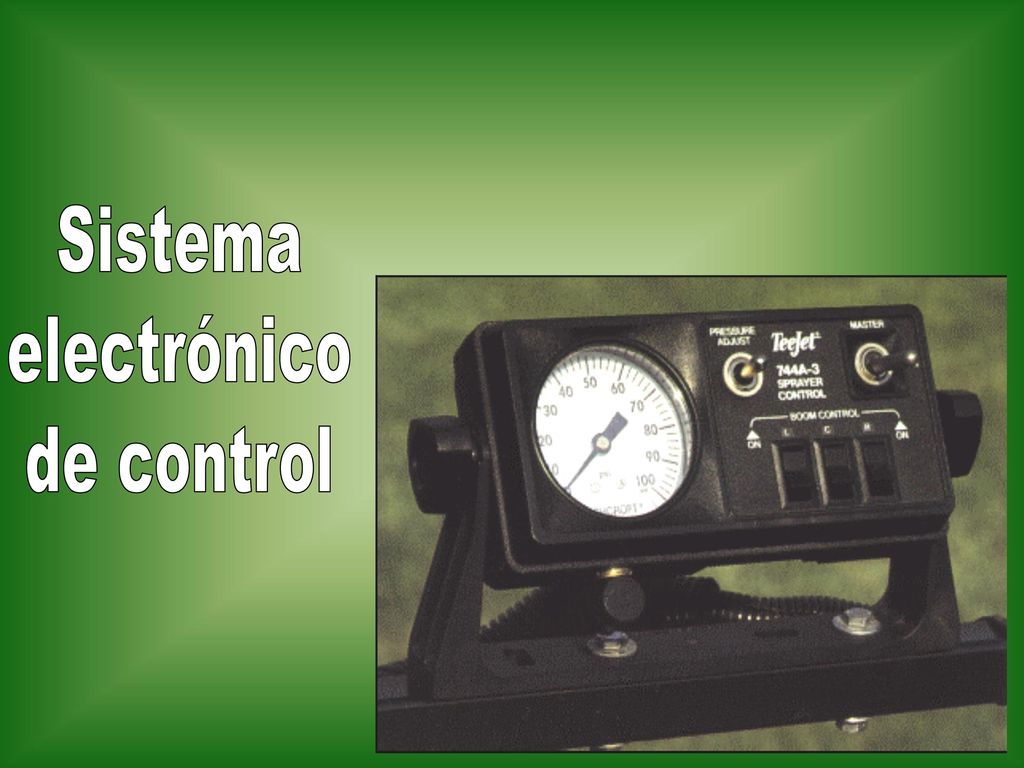

61 Sistema electrónico de control

62 DISTRIBUIDOR

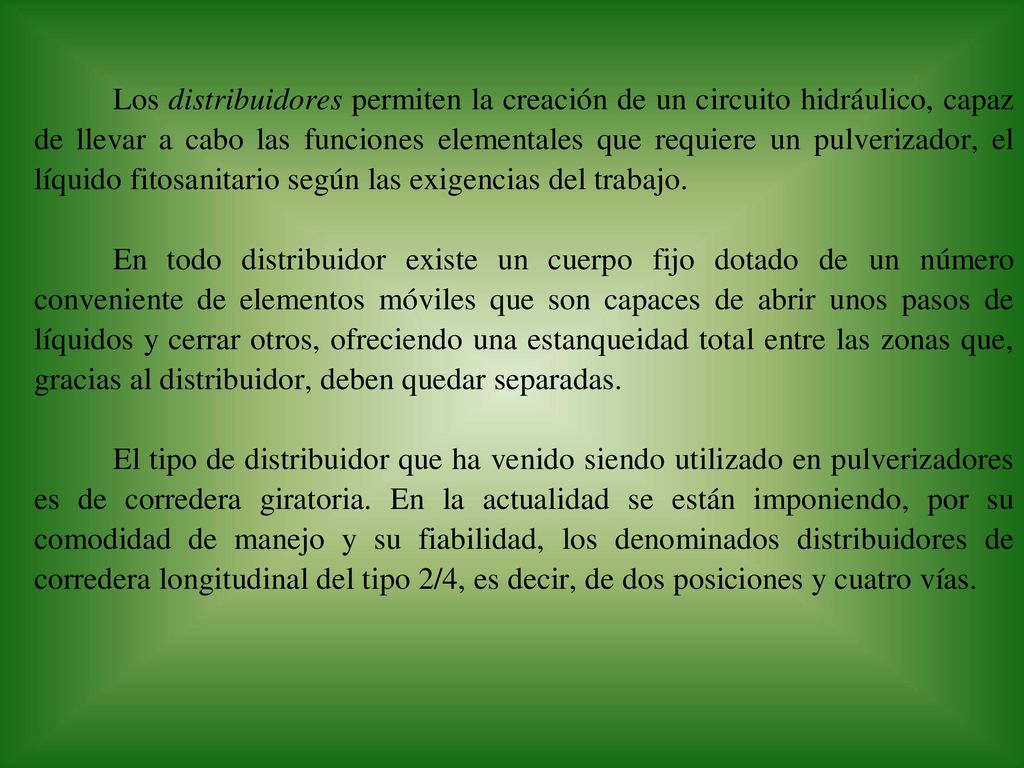

63

64

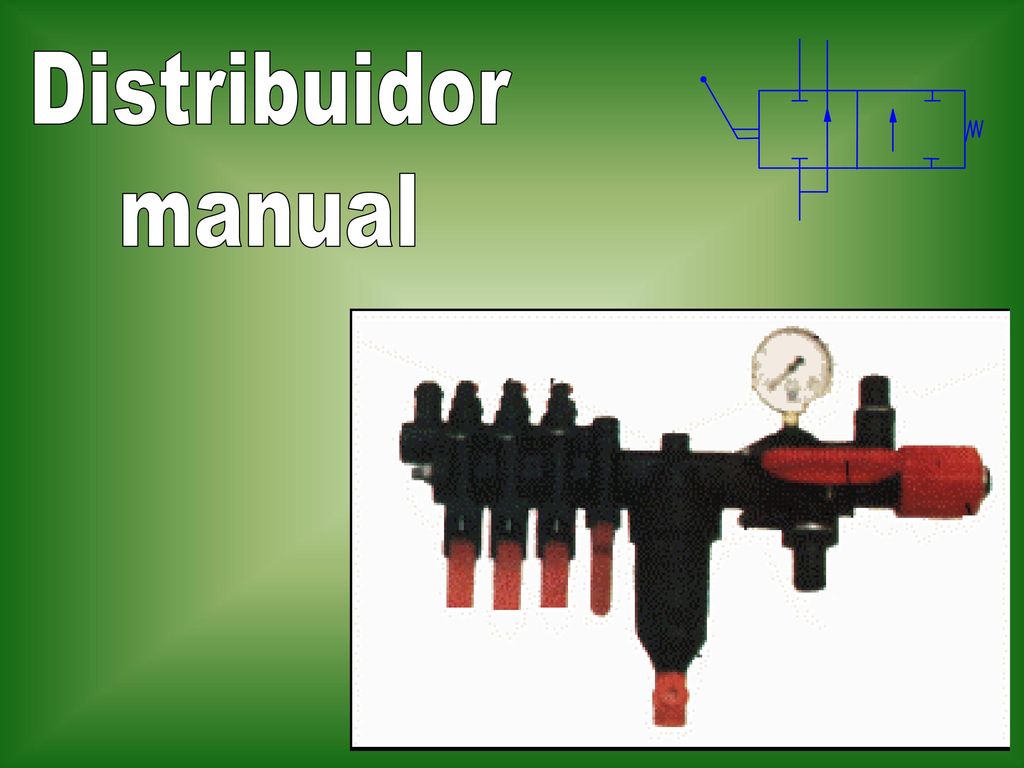

65 Distribuidor manual

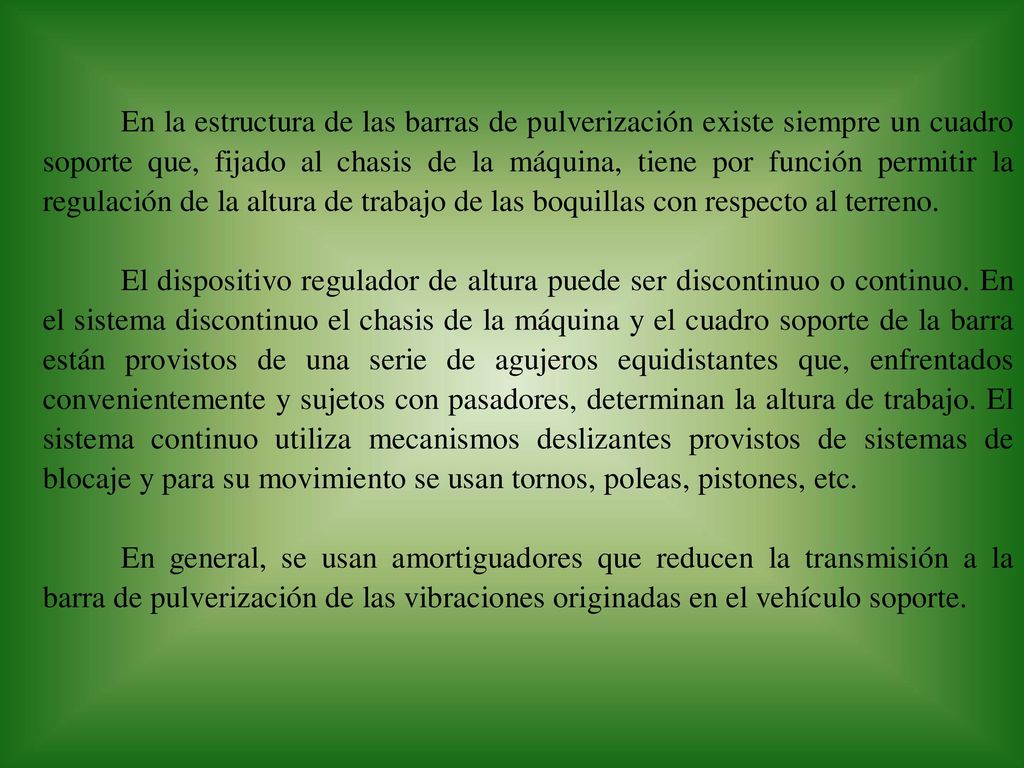

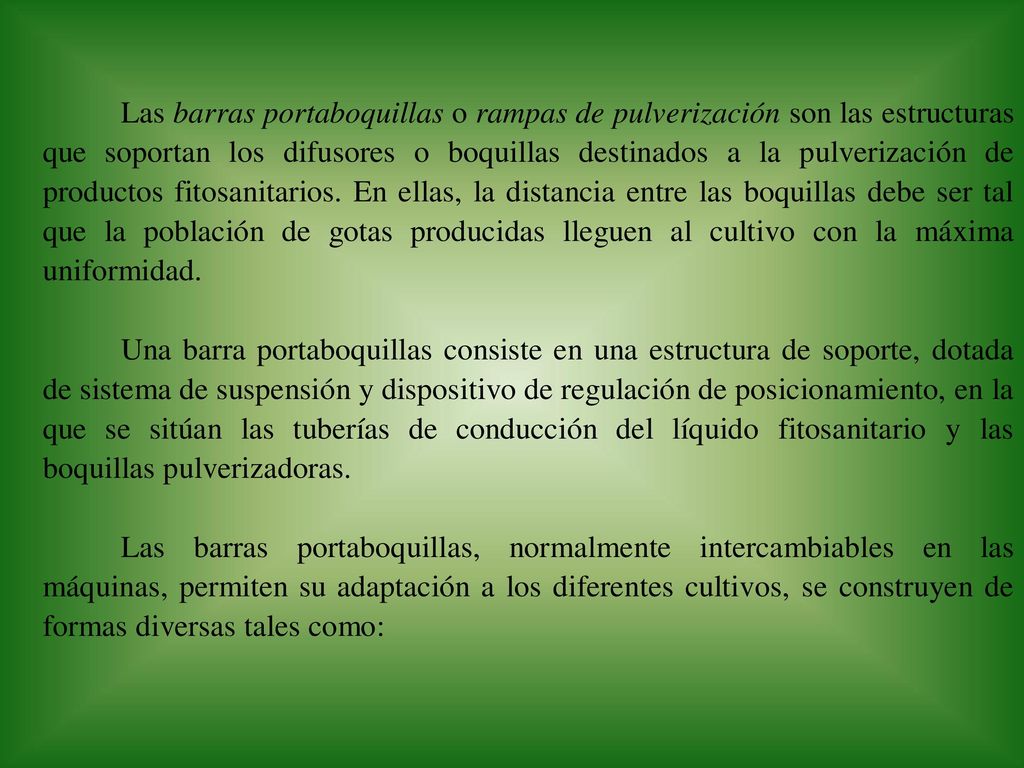

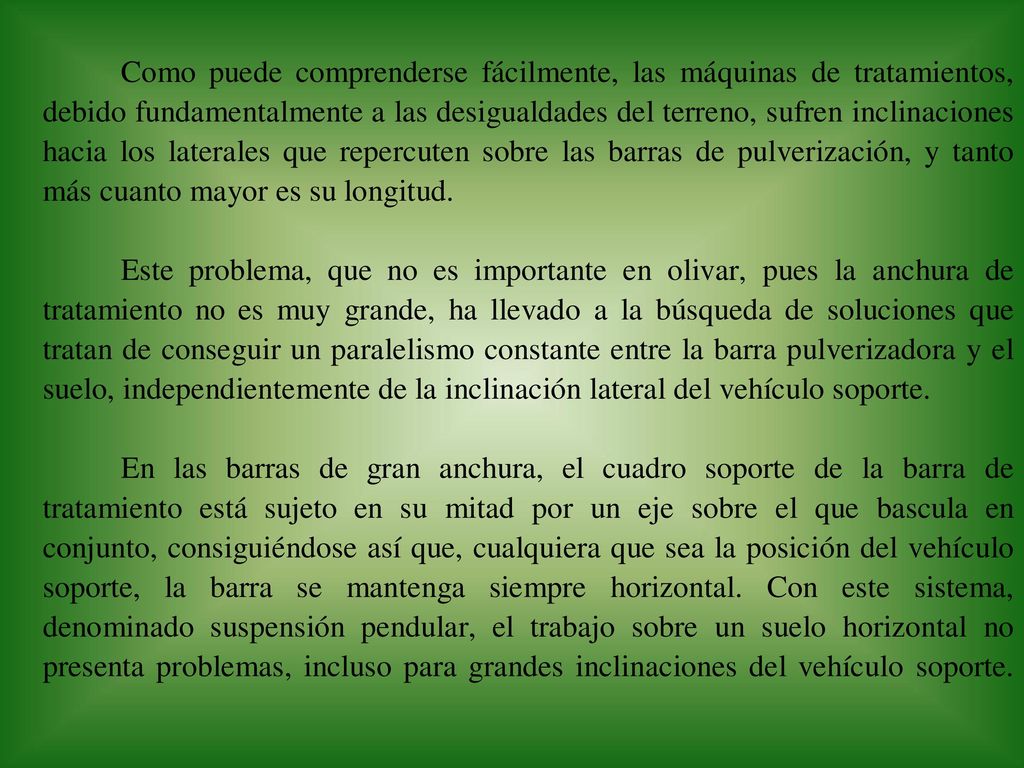

66 BARRAS PORTABOQUILLAS

67

68

69

70

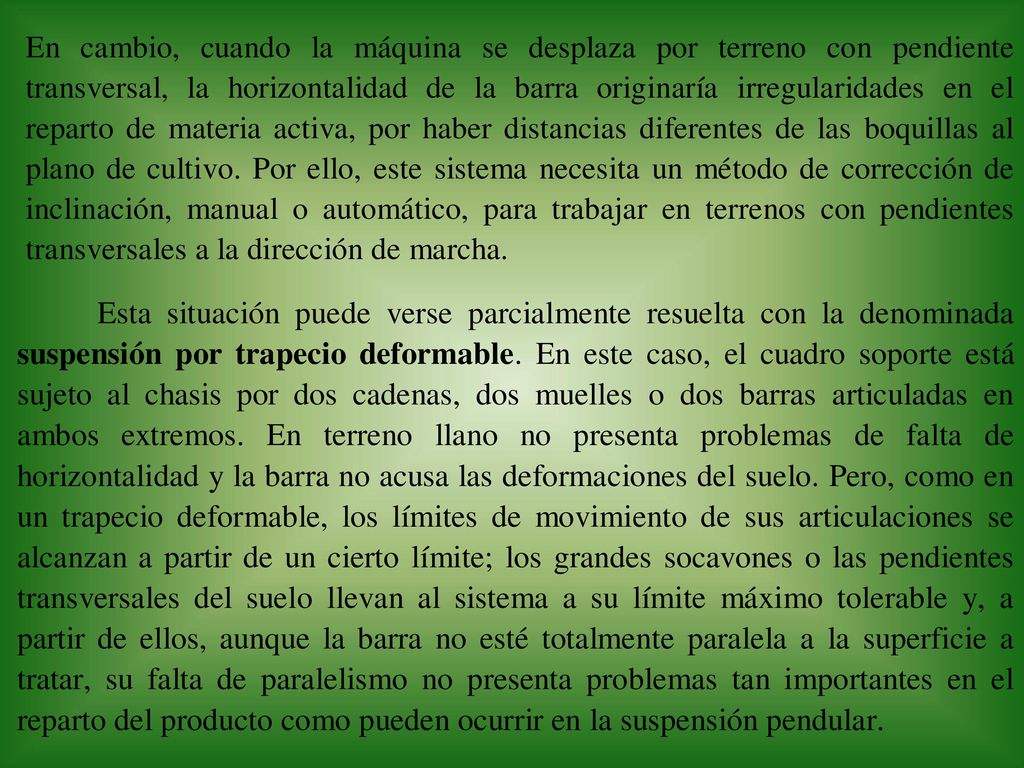

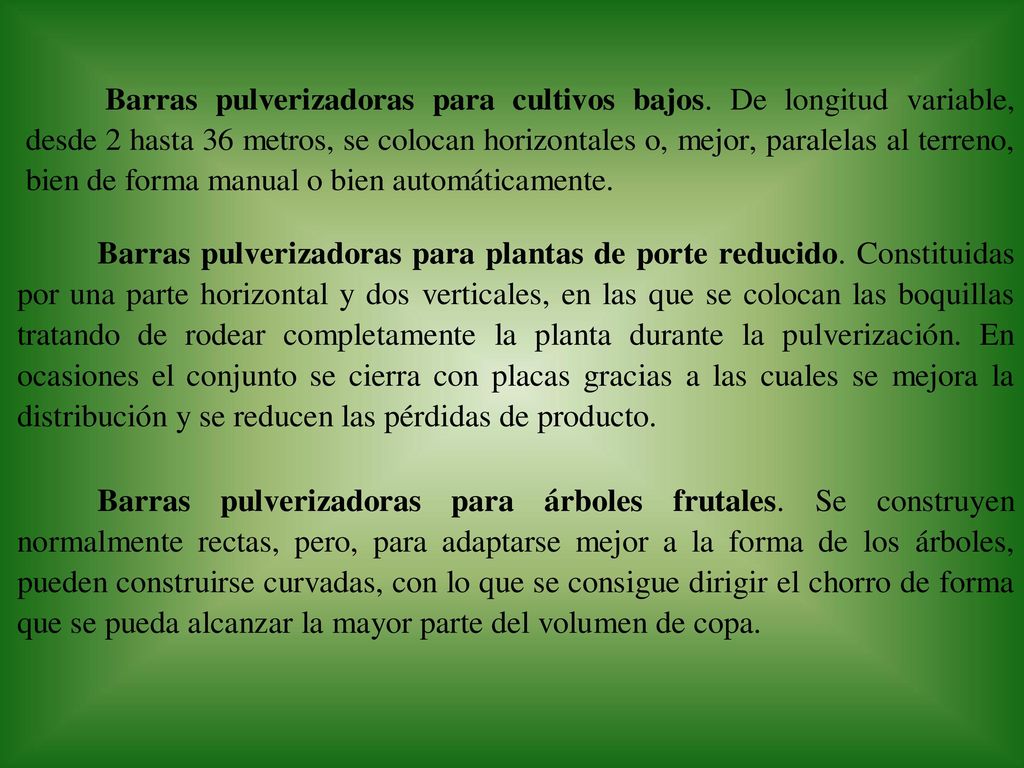

71

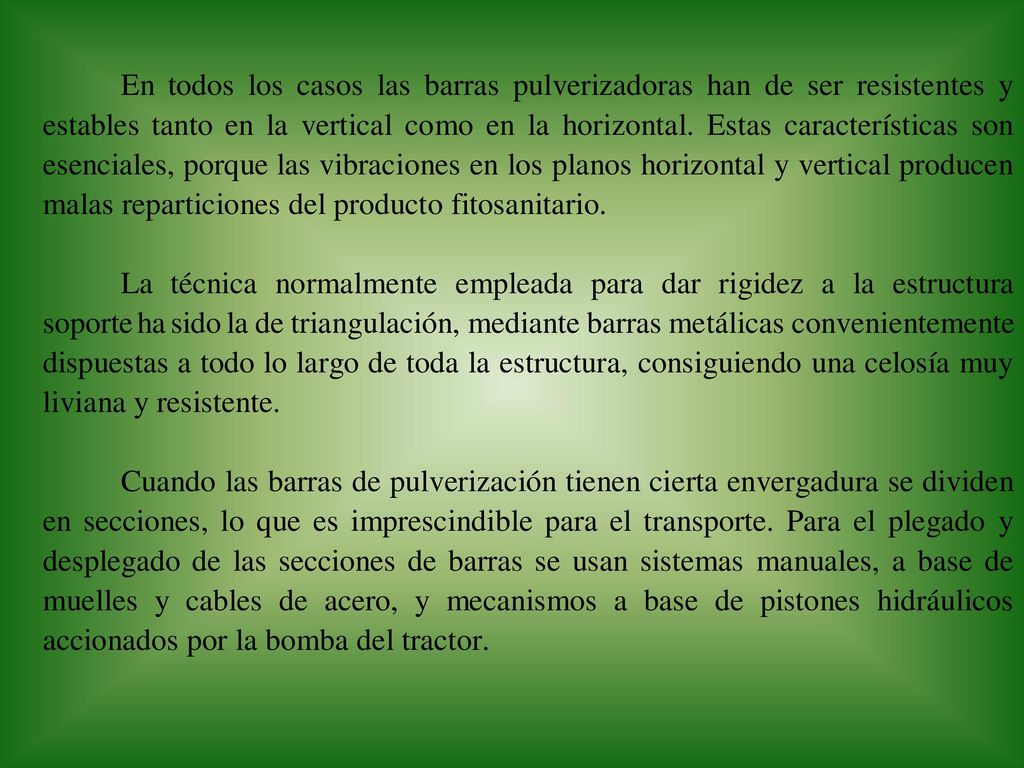

72

73

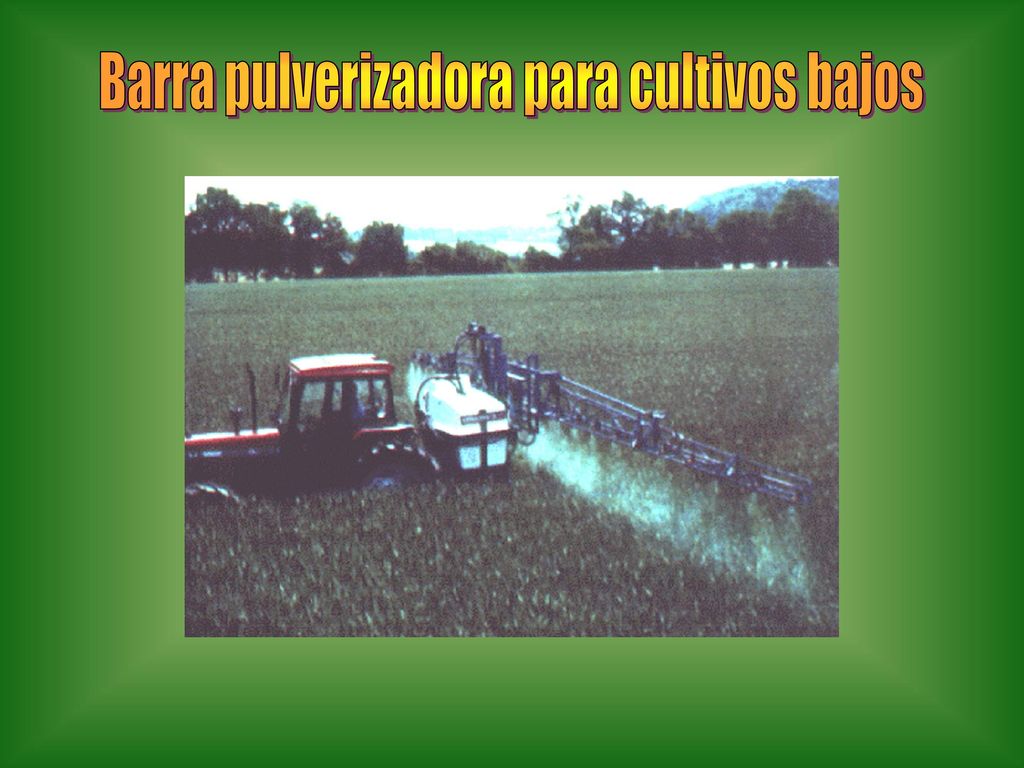

74 Barra pulverizadora para cultivos bajos

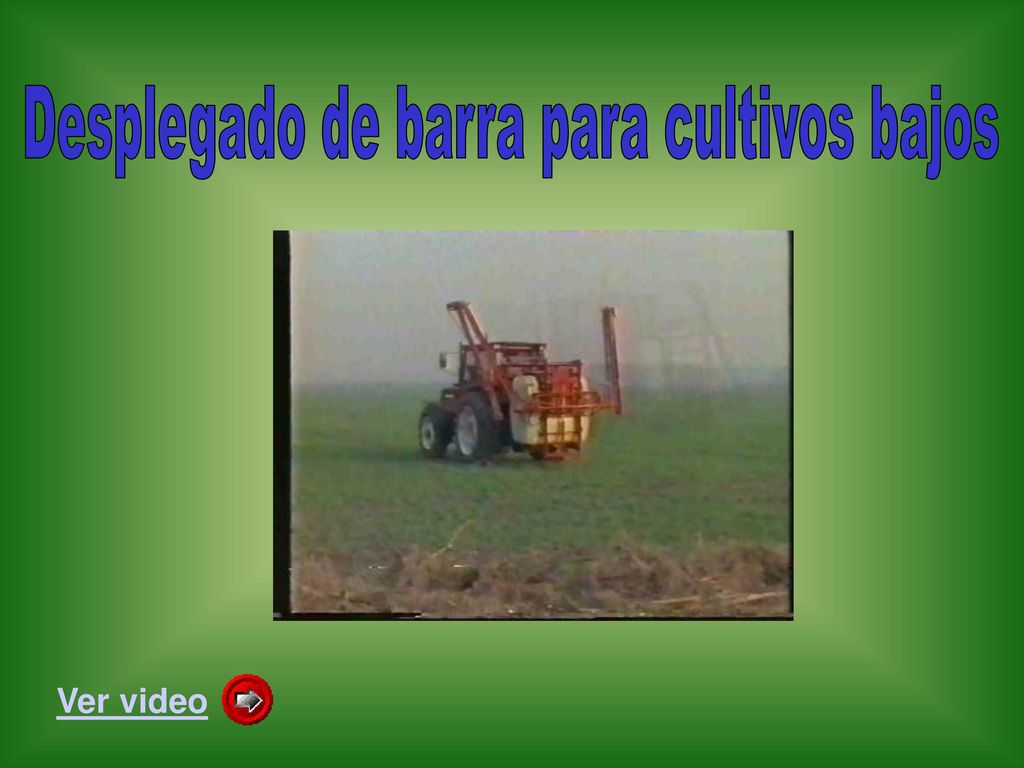

75 Desplegado de barra para cultivos bajos
Ver video

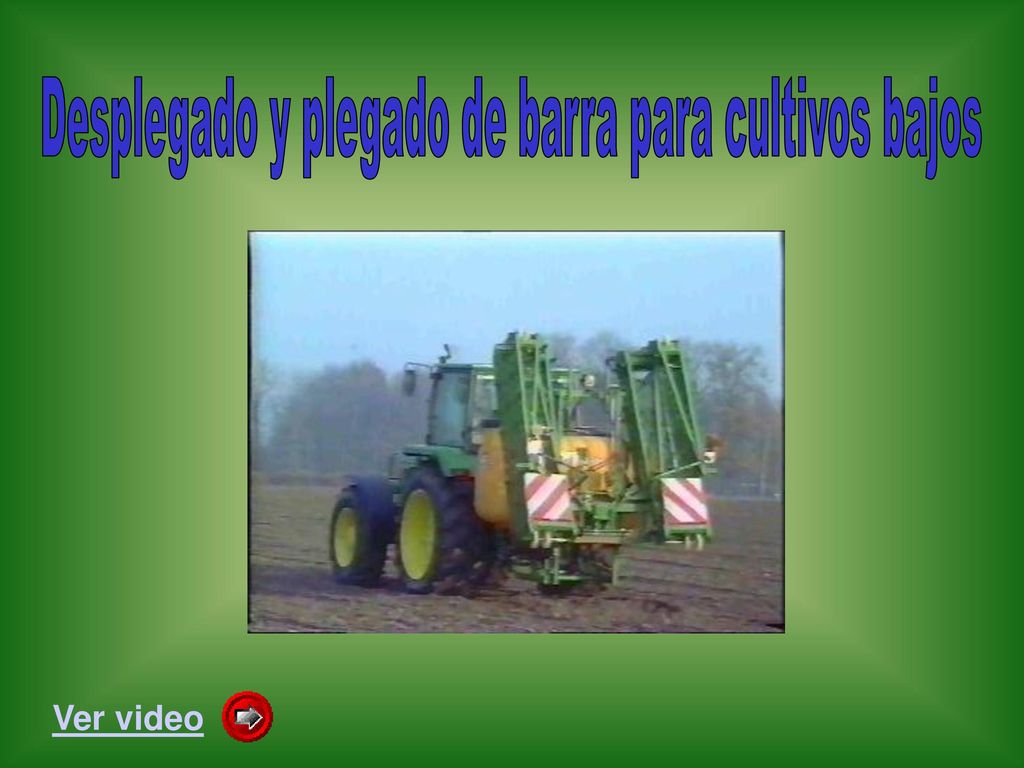

76 Desplegado y plegado de barra para cultivos bajos
Ver video

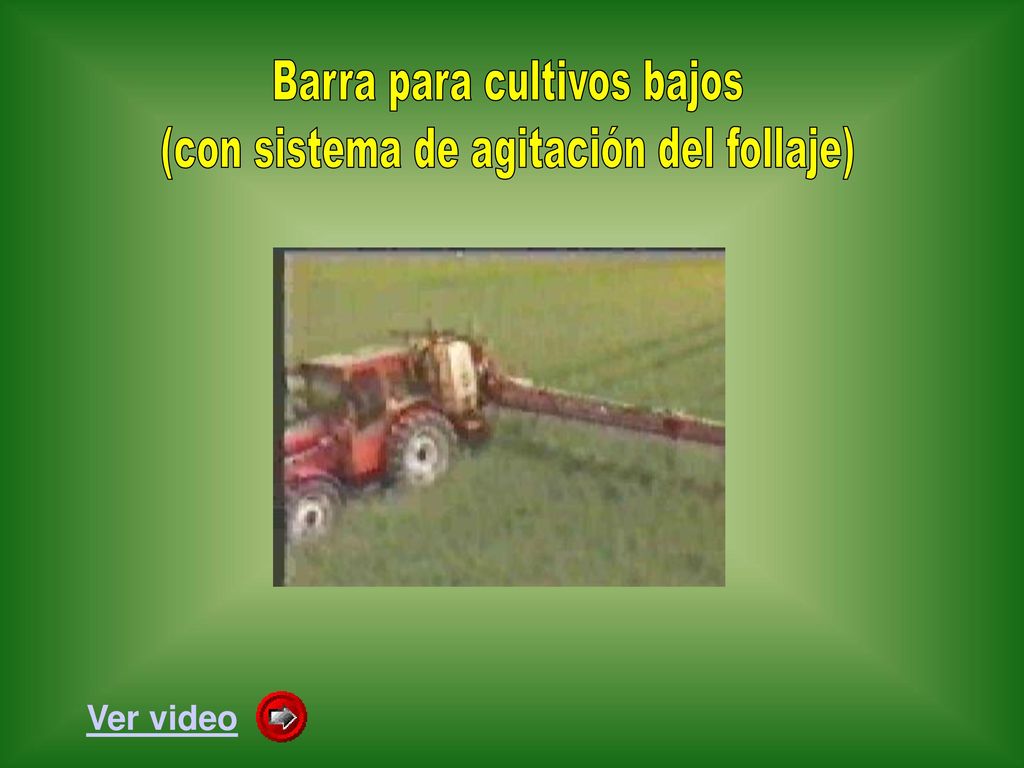

77 Barra para cultivos bajos (con sistema de agitación del follaje)
Ver video

78 Barra para cultivos bajos (máquina autropropulsada)
Ver video

79 Ensayo de barra para cultivos bajos
Ver video

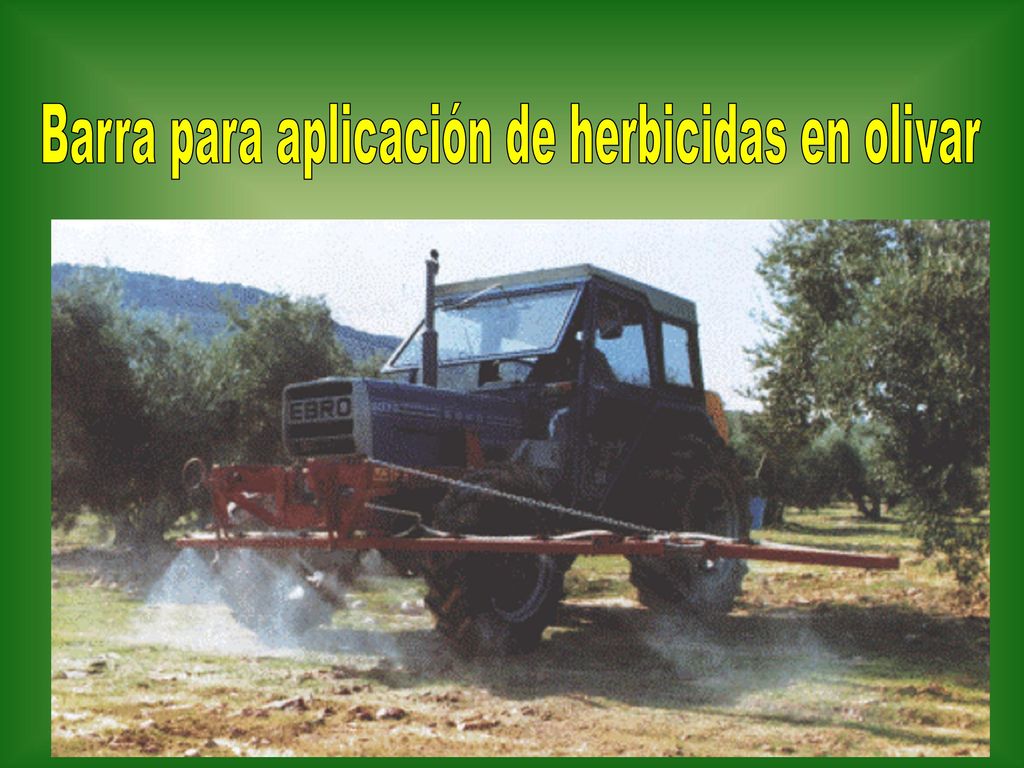

80 Barra para aplicación de herbicidas en olivar

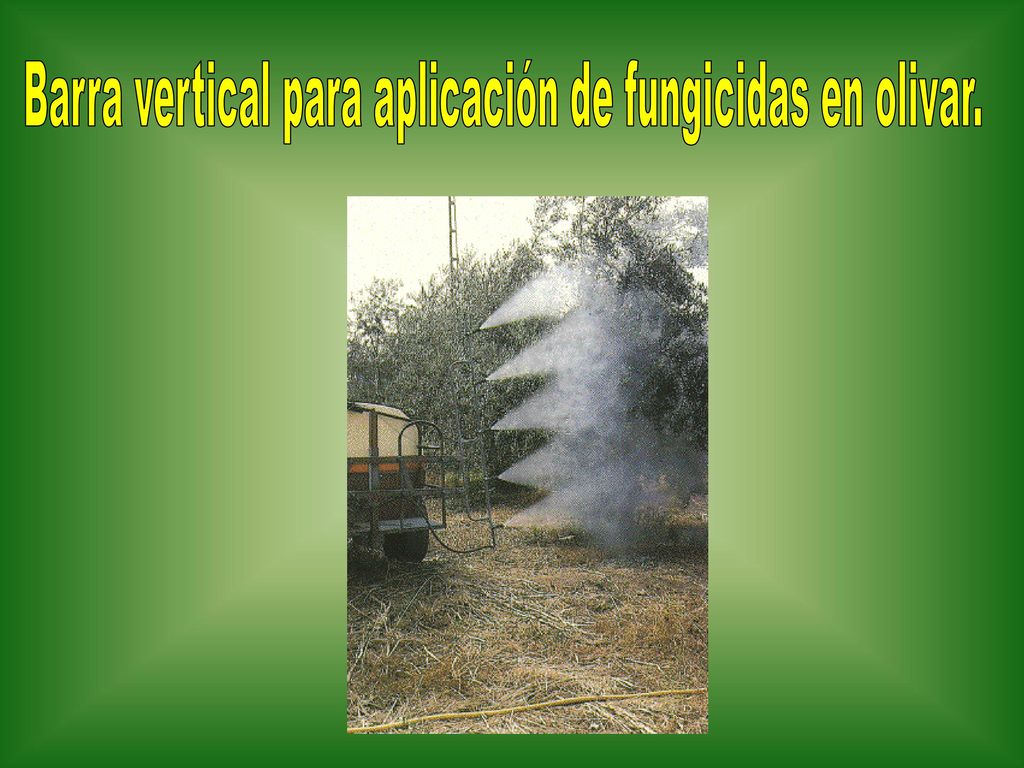

81 Barra vertical para aplicación de fungicidas en olivar.

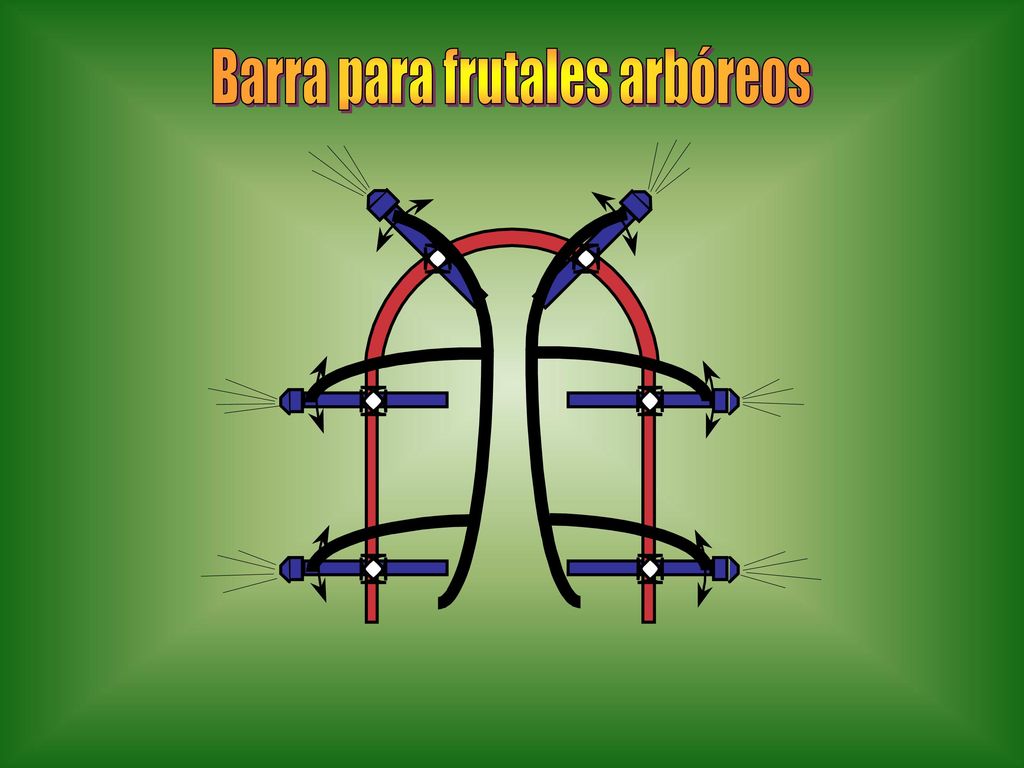

82 Barra para frutales arbóreos

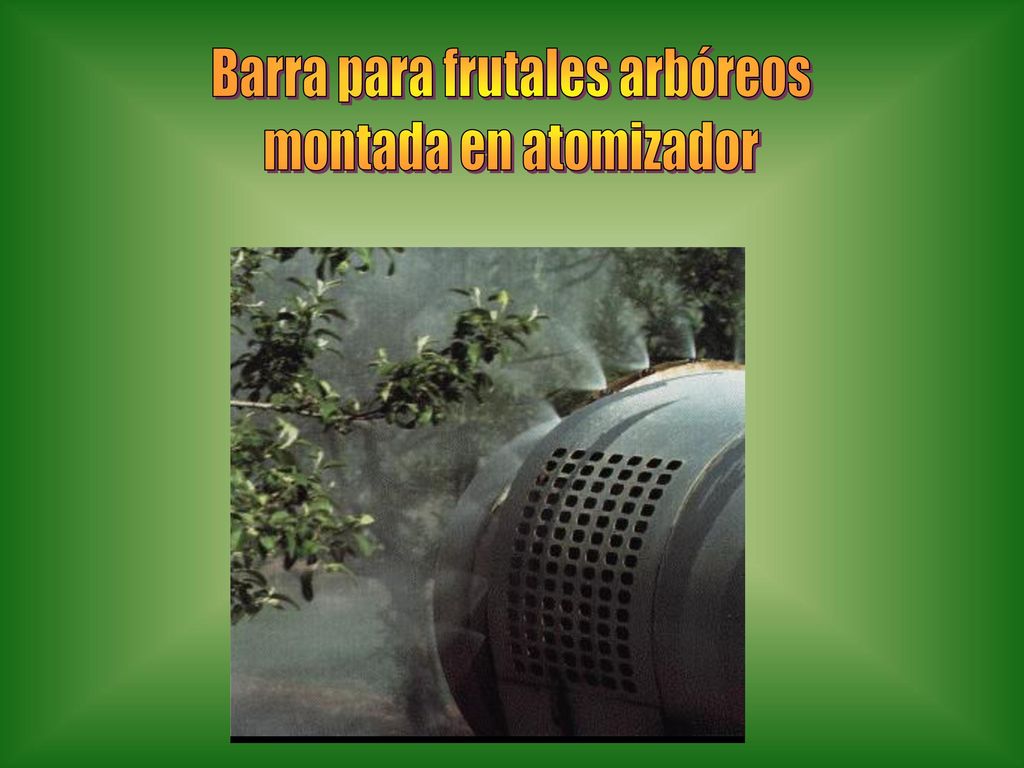

83 Barra para frutales arbóreos
montada en atomizador

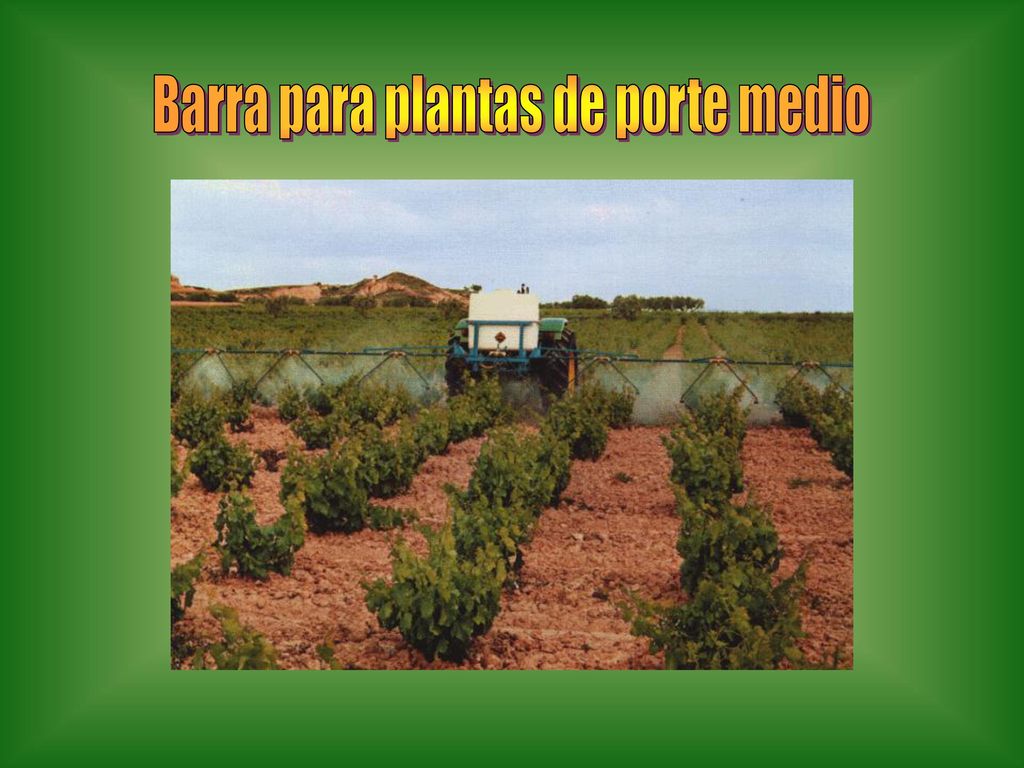

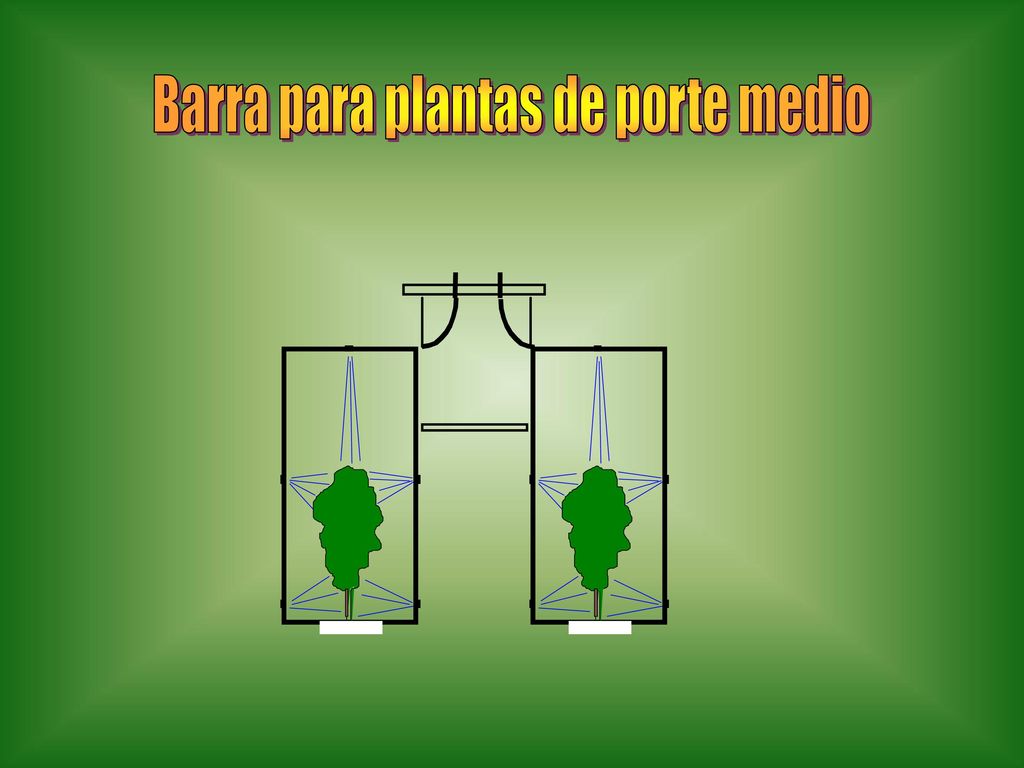

84 Barra para plantas de porte medio

85 Barra para plantas de porte medio

86 y detalle de la pulverización

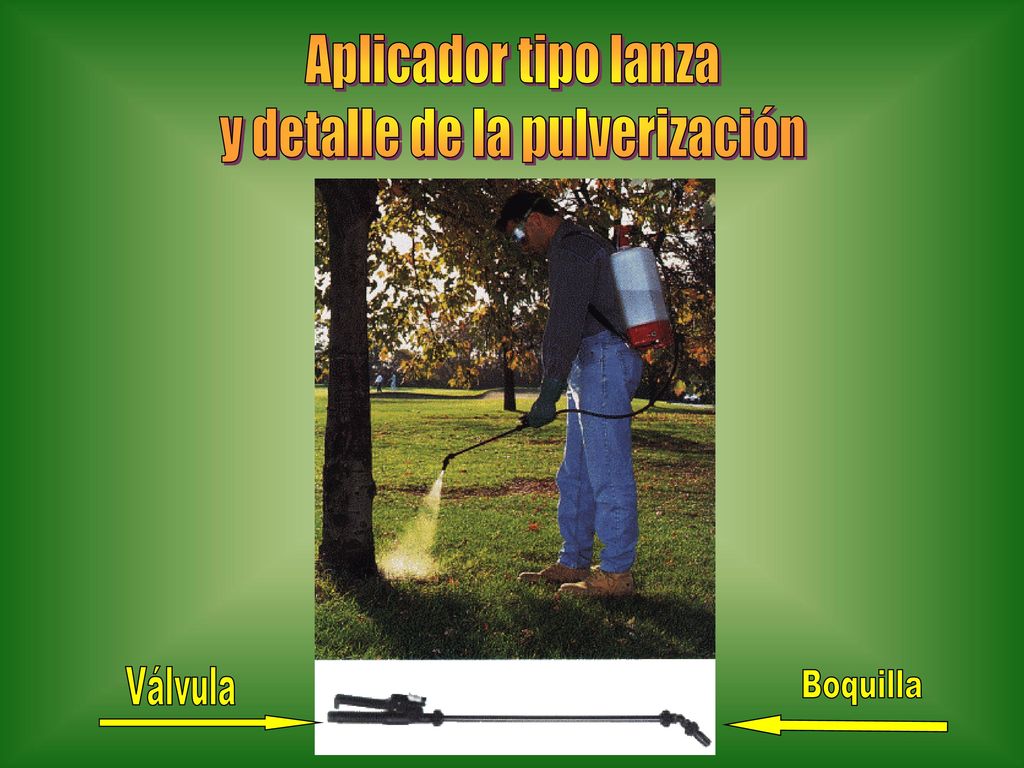

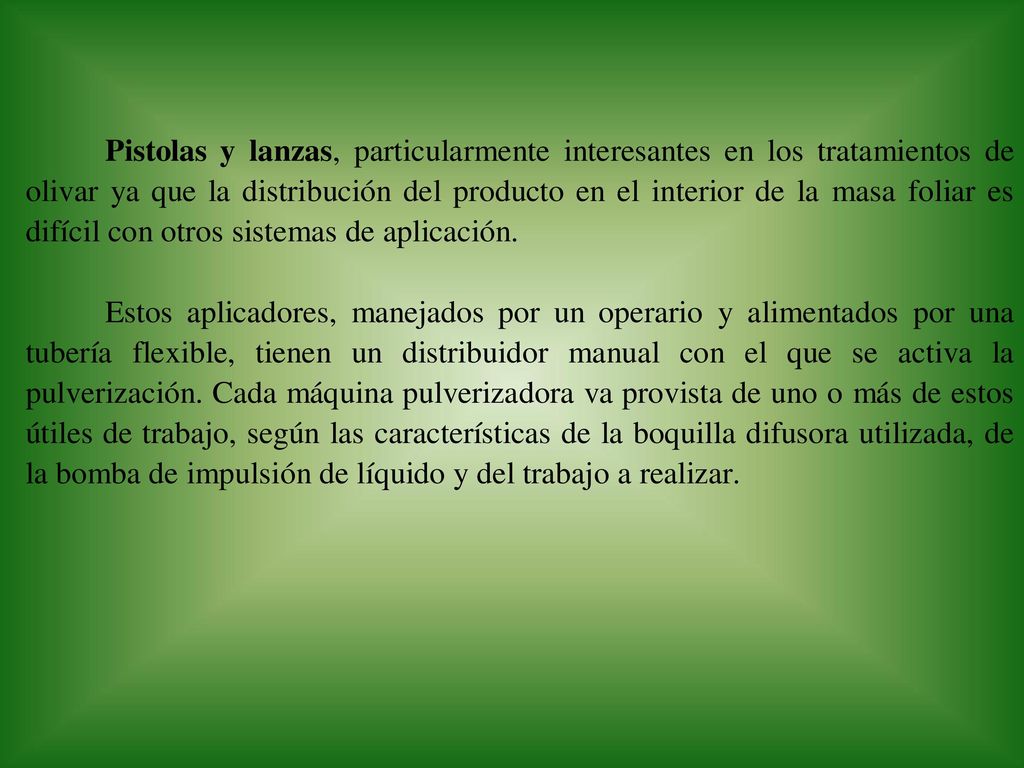

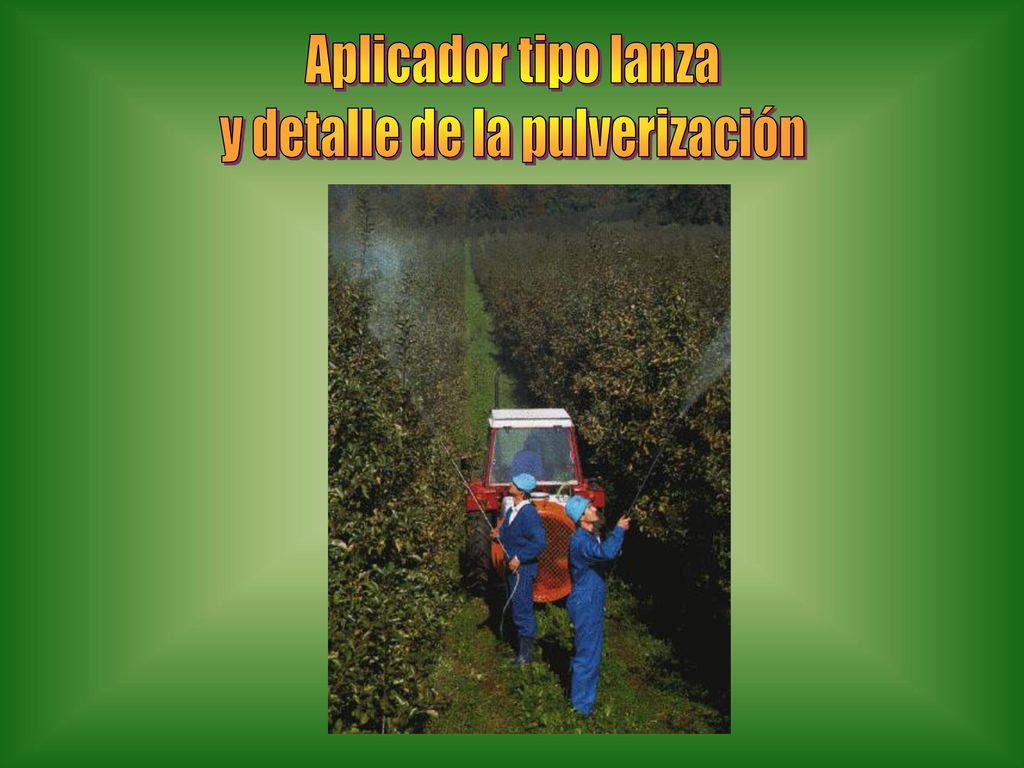

Aplicador tipo lanza y detalle de la pulverización Válvula Boquilla

87 y detalle de la pulverización
Aplicador tipo lanza y detalle de la pulverización

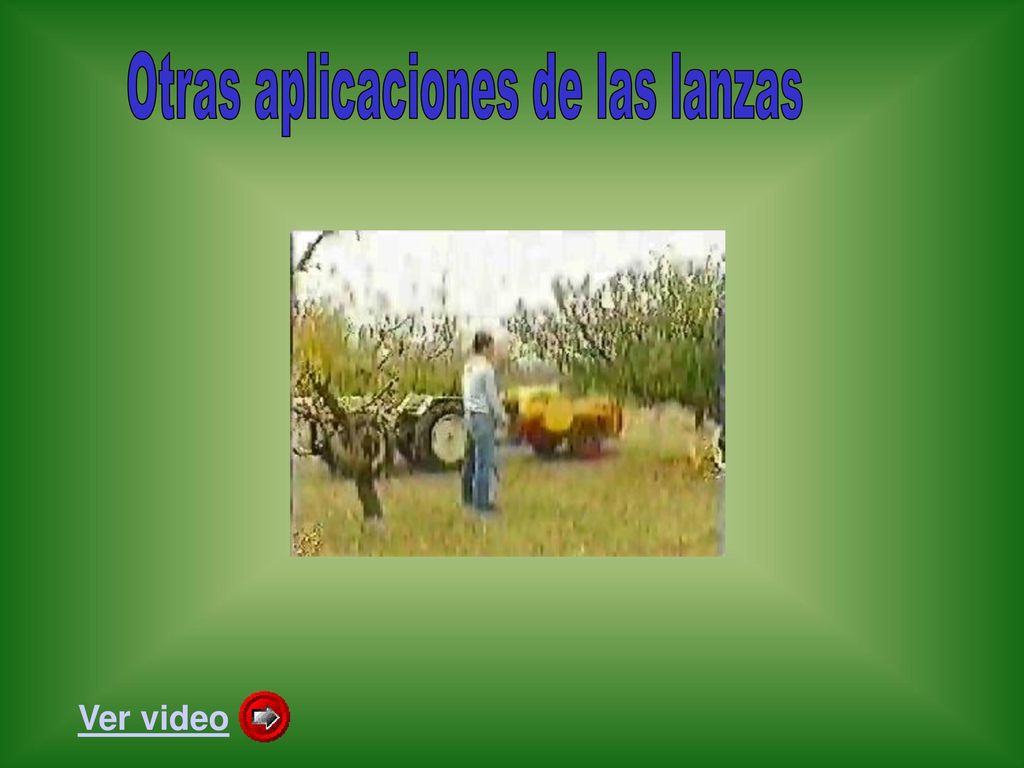

88 Otras aplicaciones de las lanzas
Ver video

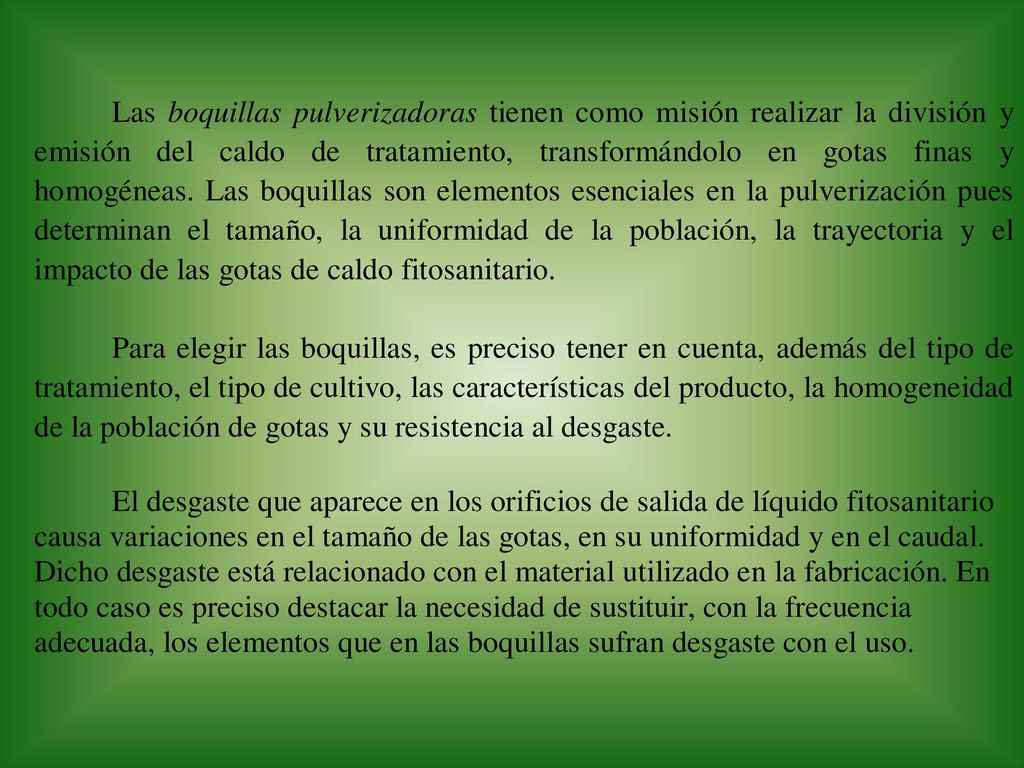

89 BOQUILLAS

90

91

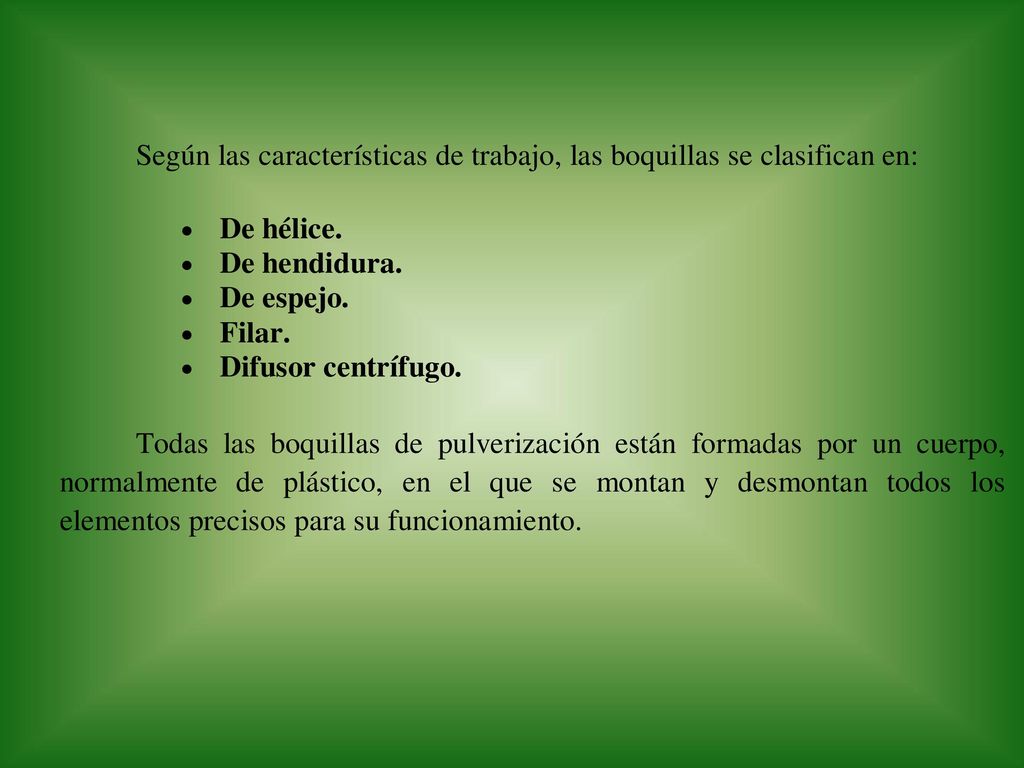

92 TIPOS: . Hélice . Hendidura . Espejo . Filar . Difusor centrífugo

93

94

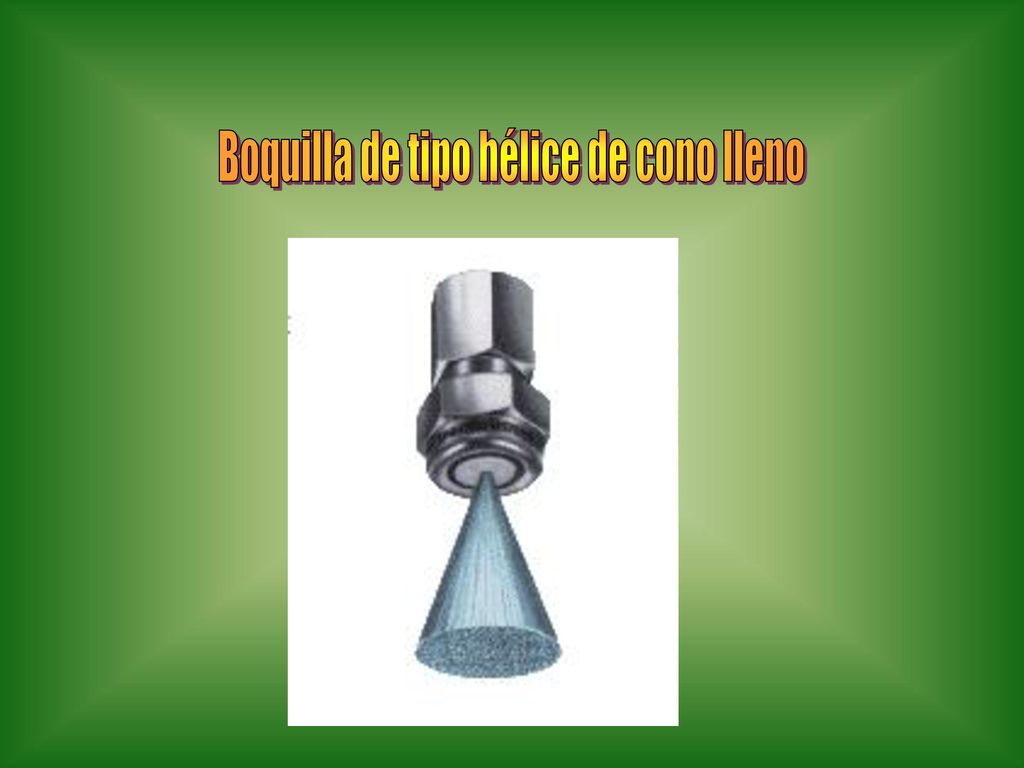

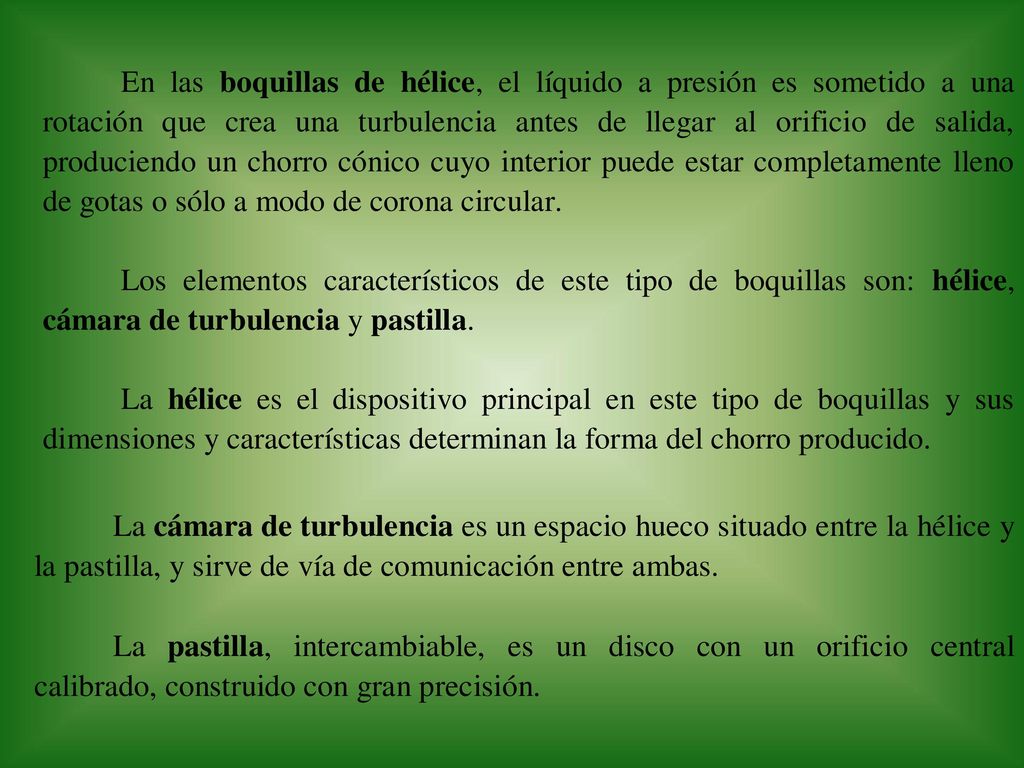

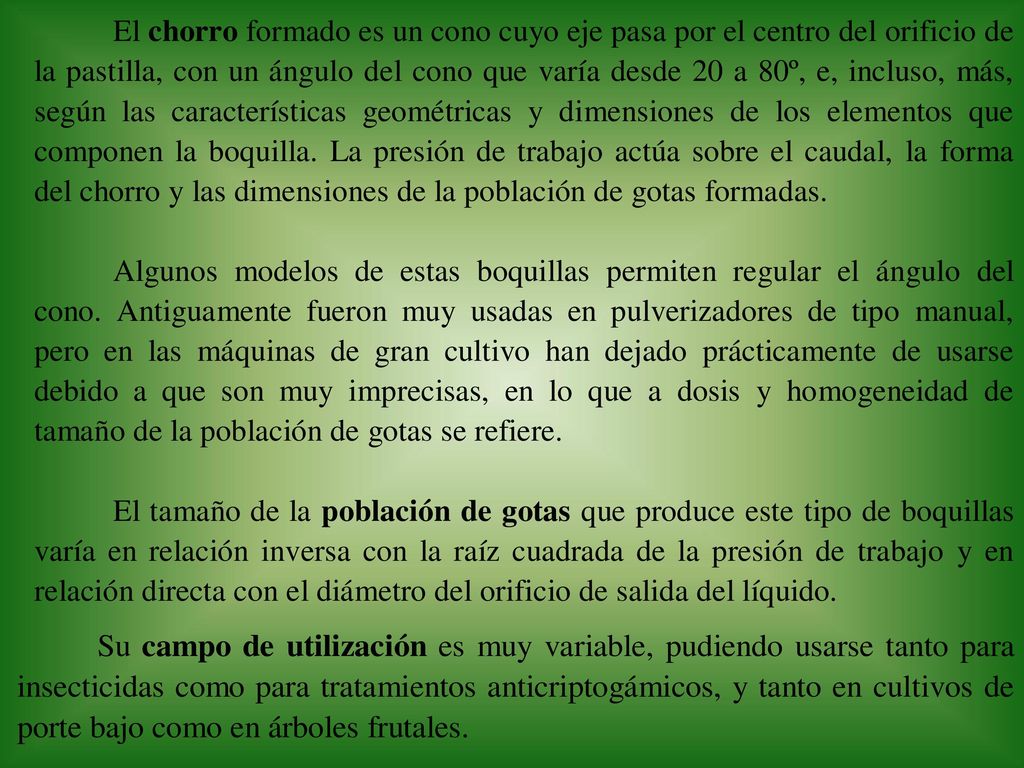

95 Boquilla de tipo hélice de cono lleno

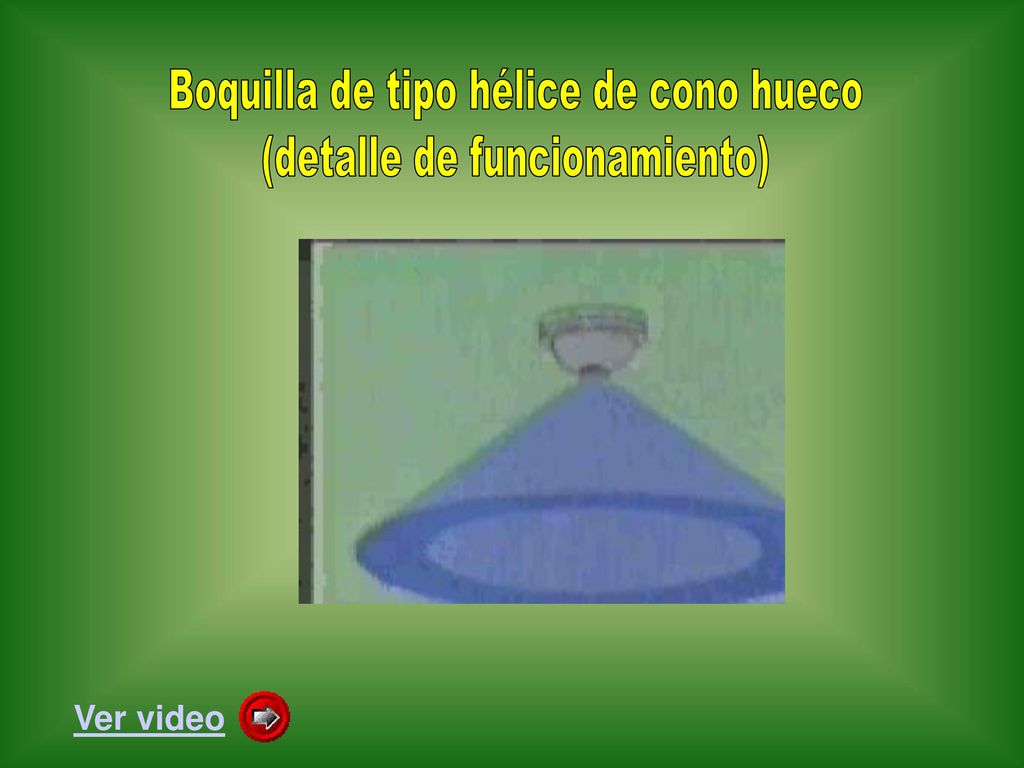

96 Boquilla de tipo hélice de cono hueco (detalle de funcionamiento)
Ver video

97

98

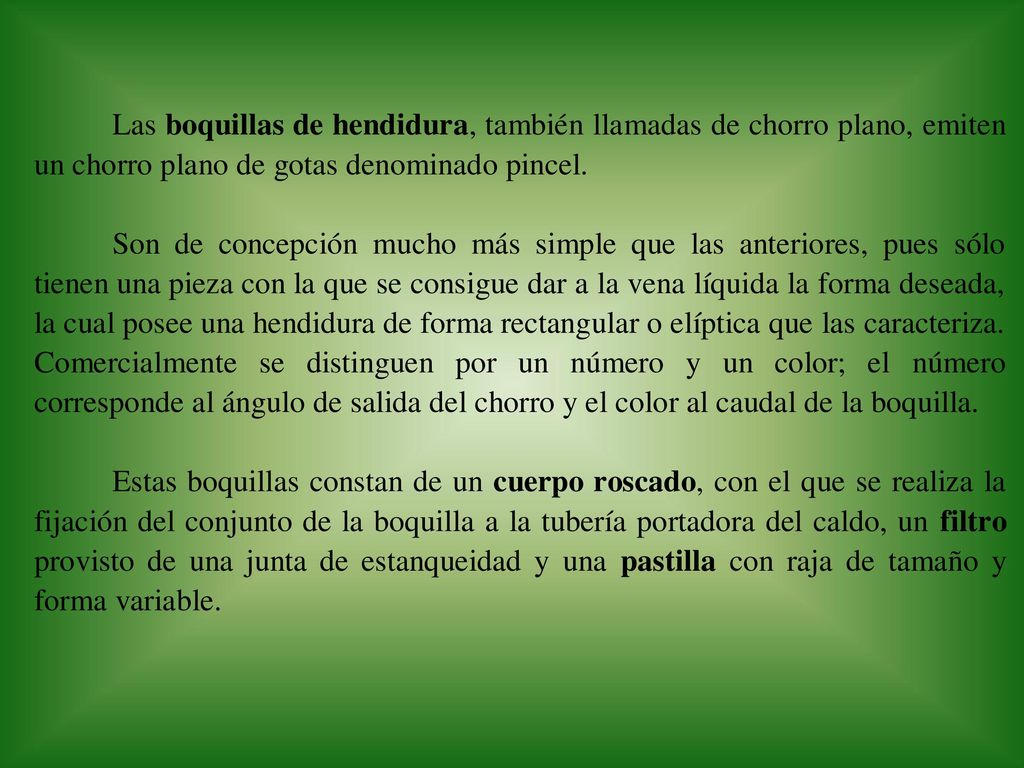

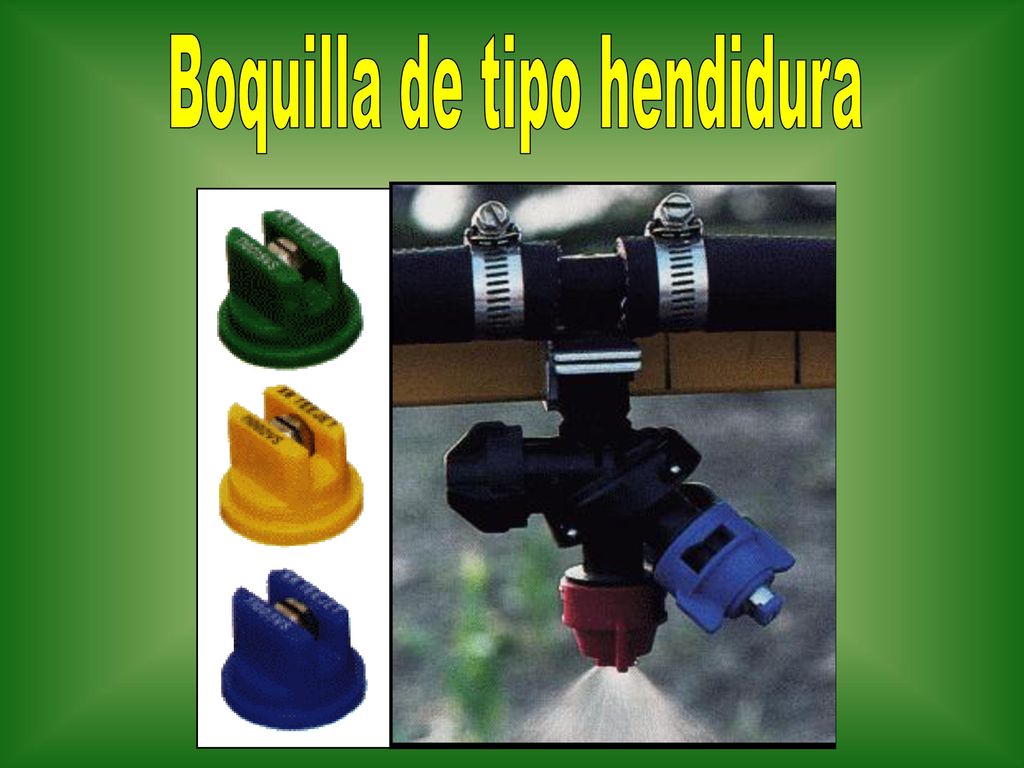

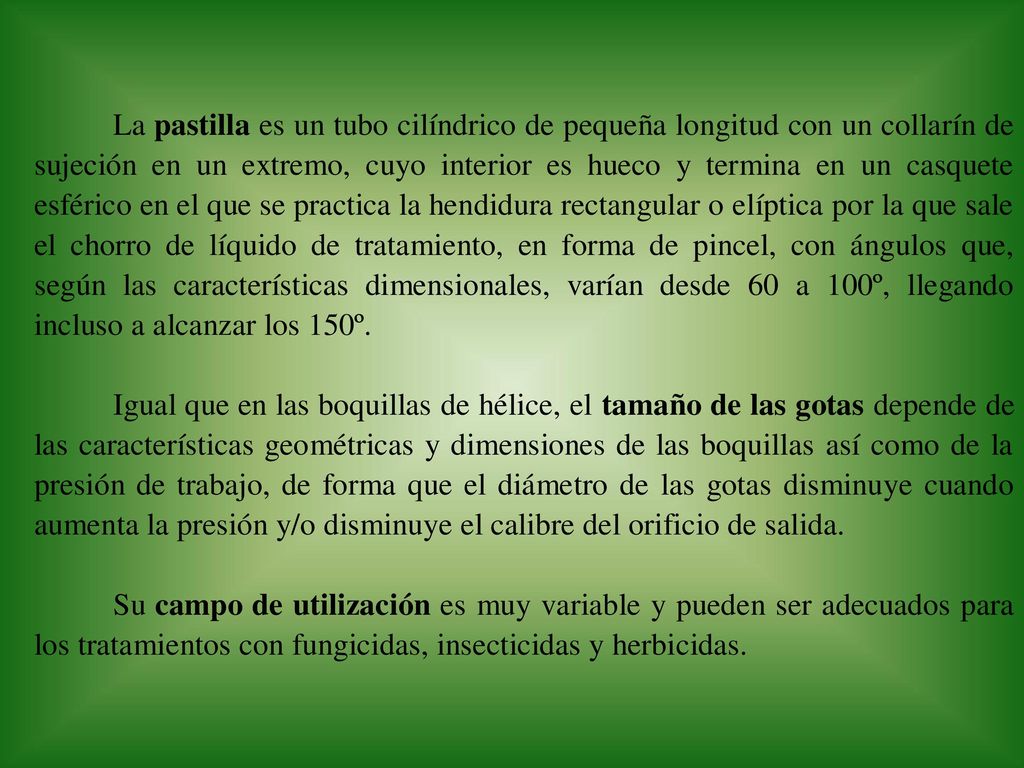

99 Boquilla de tipo hendidura

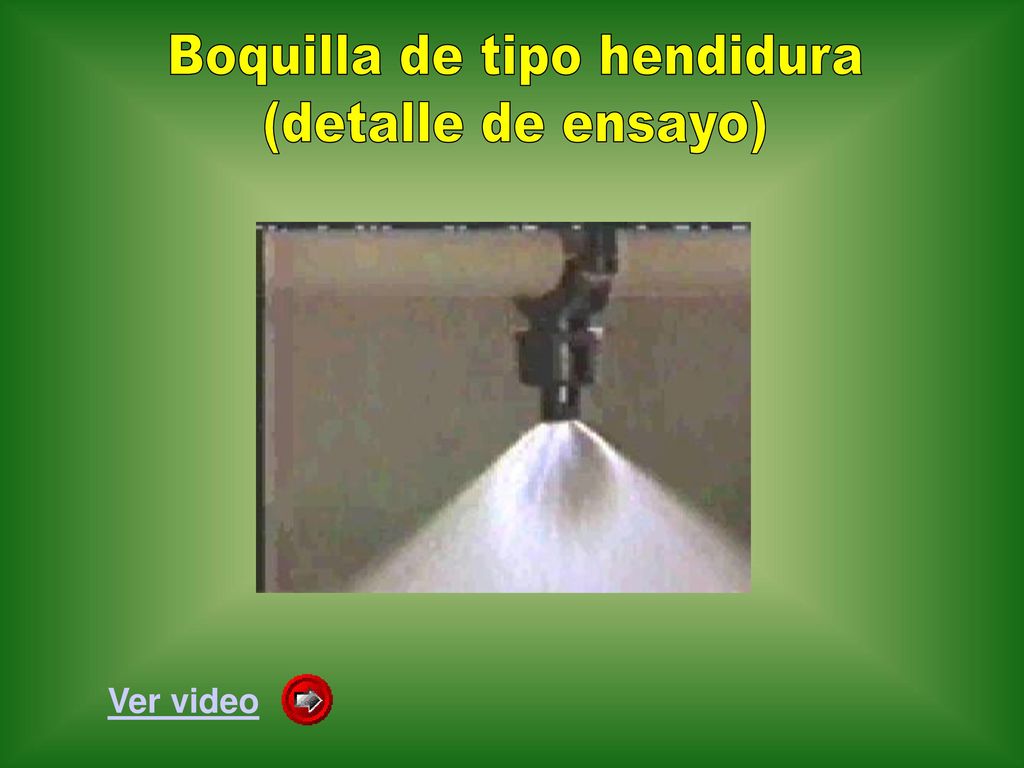

100 Boquilla de tipo hendidura
(detalle de ensayo) Ver video

101

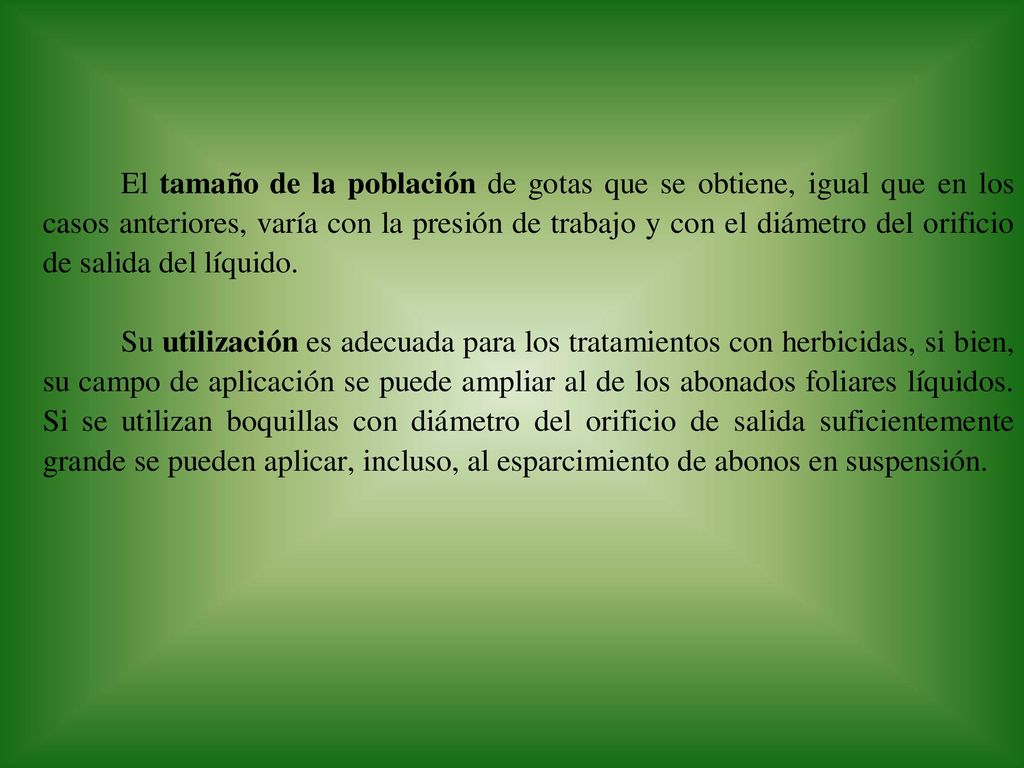

102

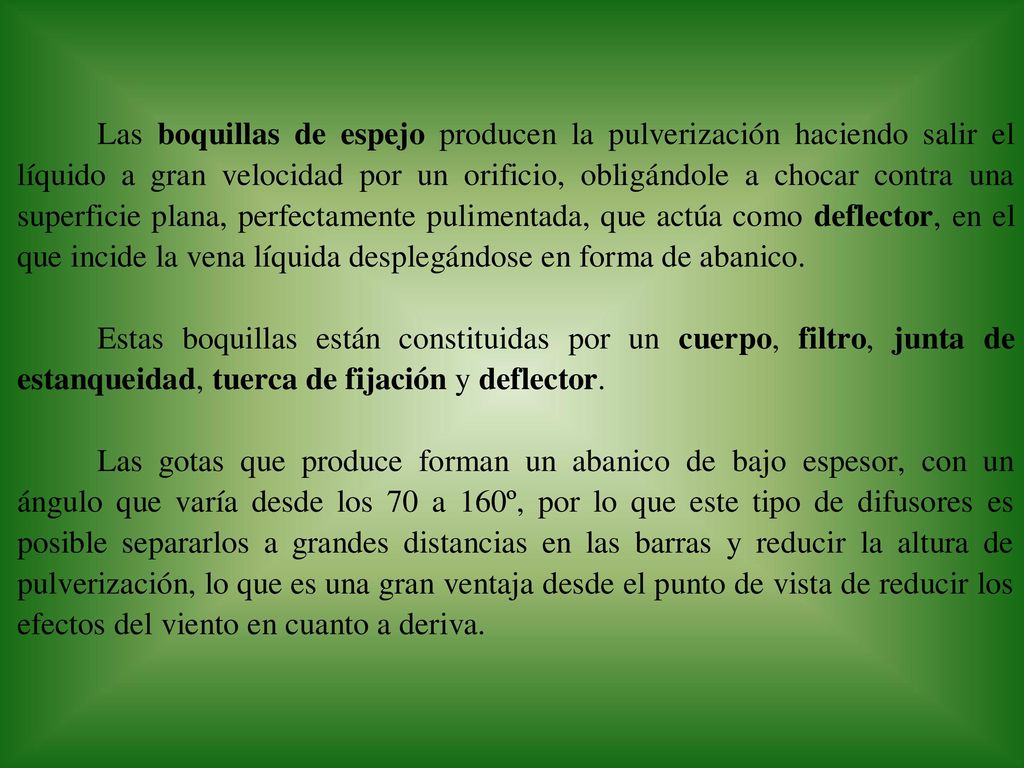

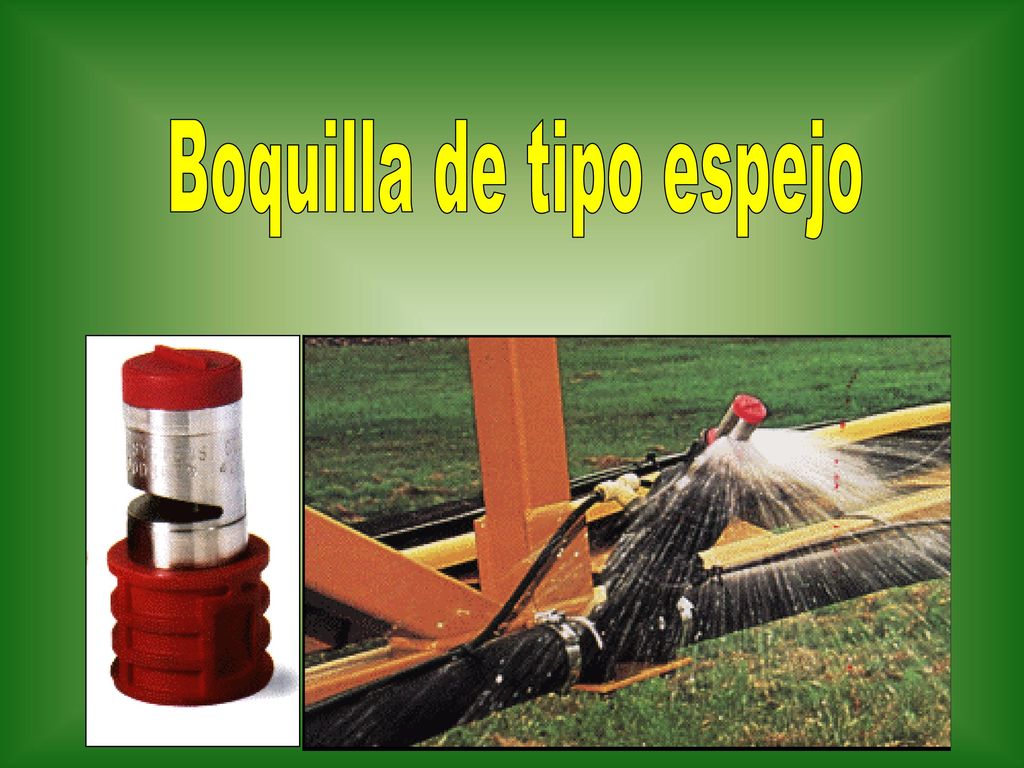

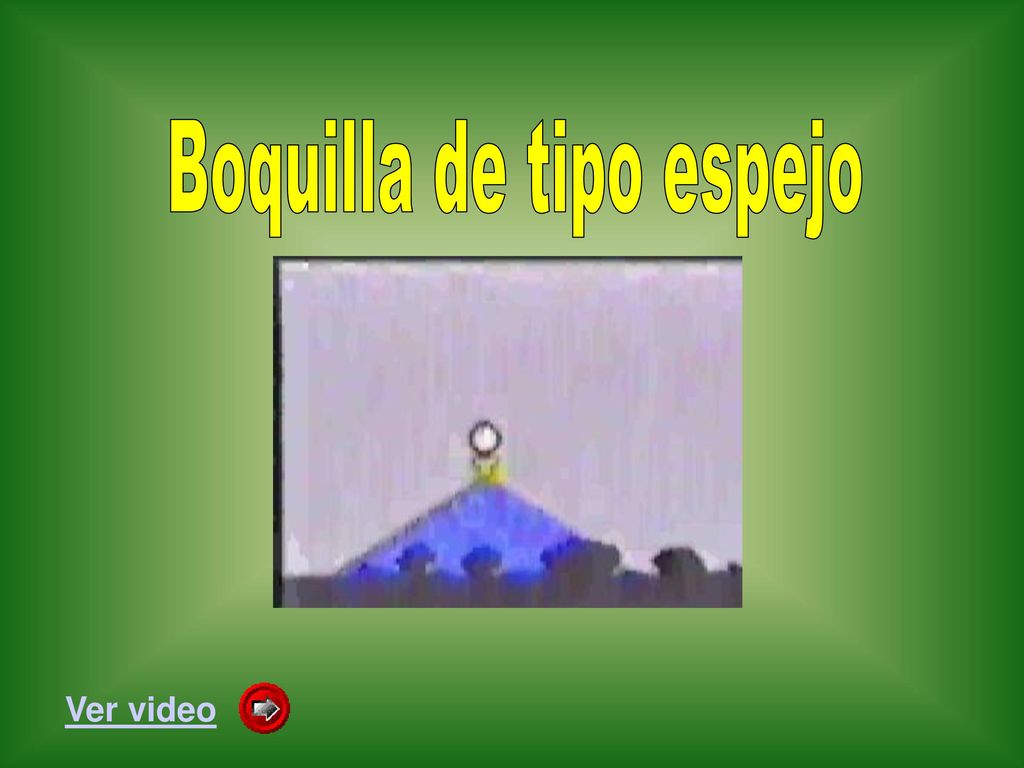

103 Boquilla de tipo espejo

104 Boquilla de tipo espejo
Ver video

105

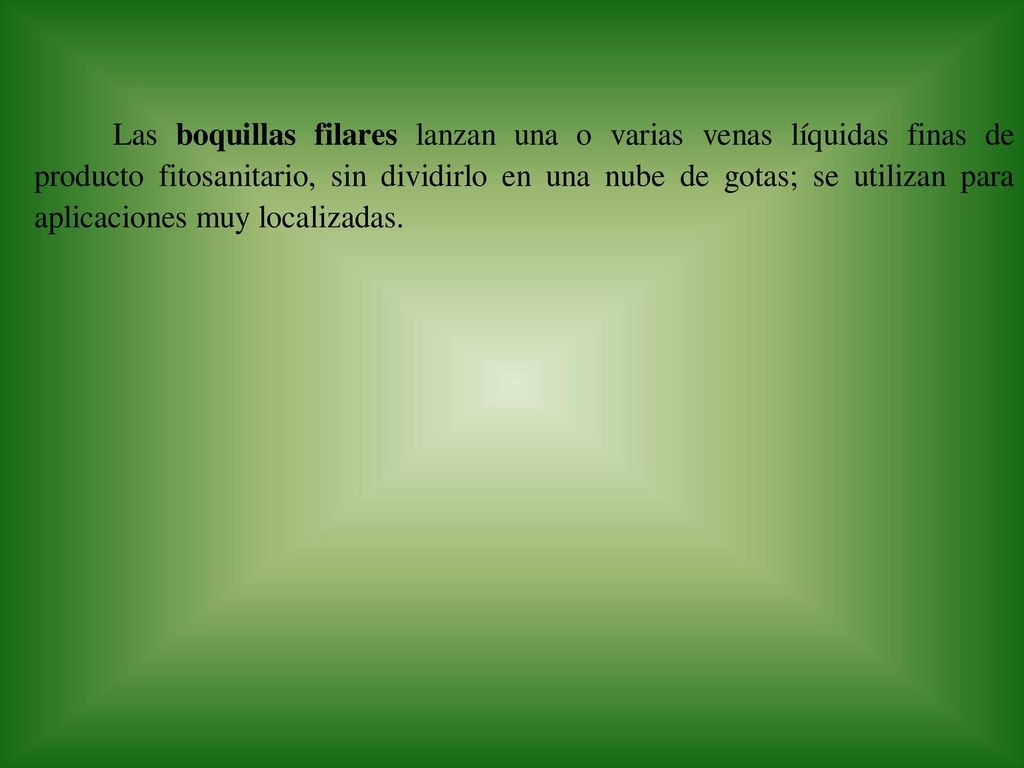

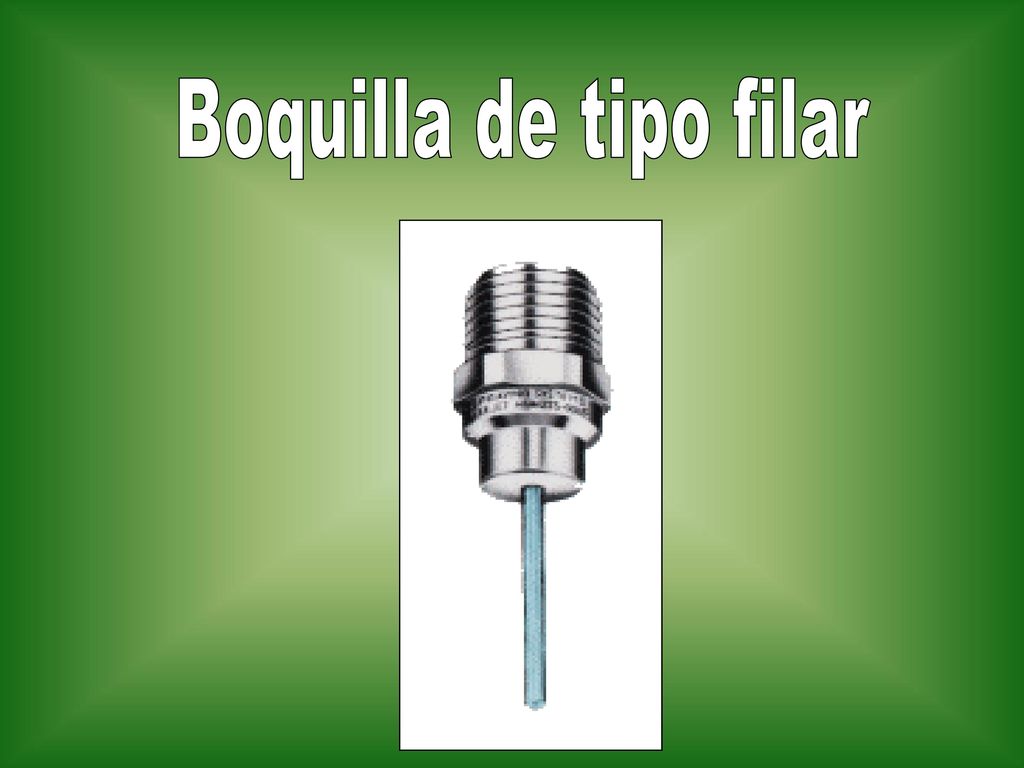

106 Boquilla de tipo filar

107

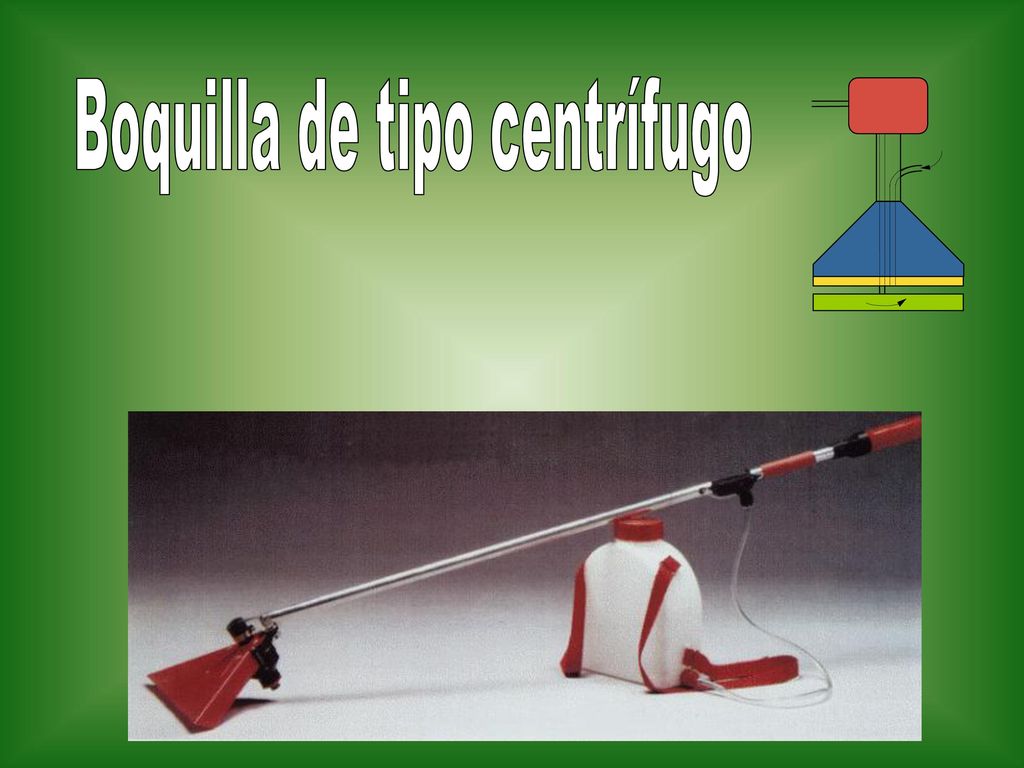

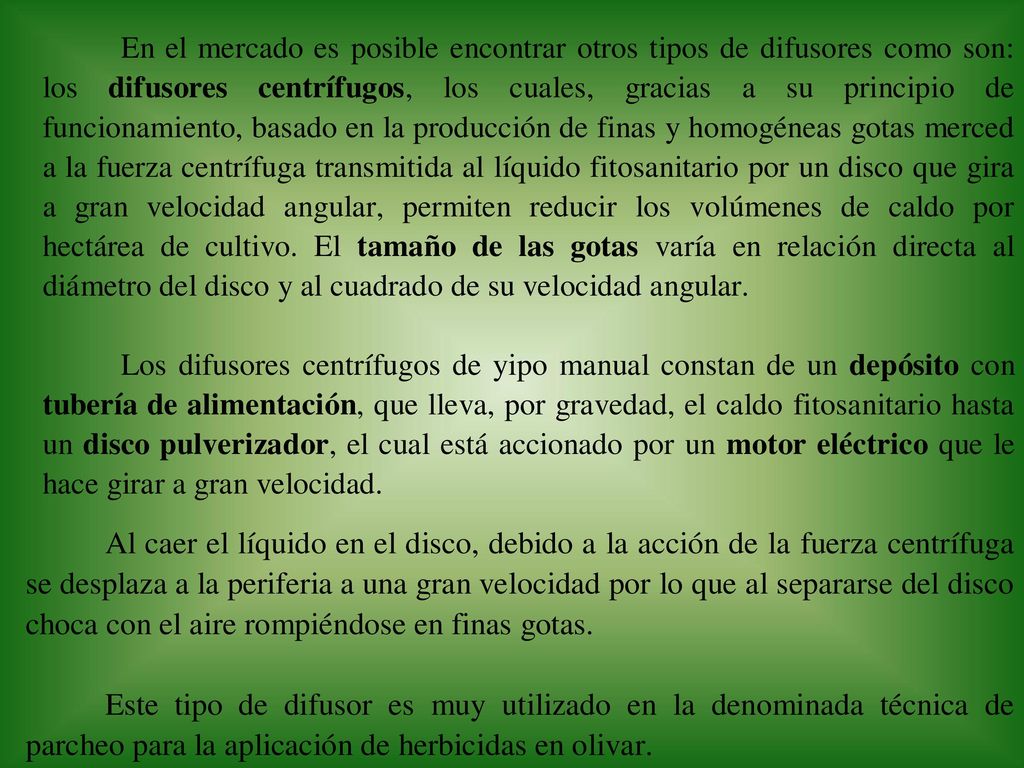

108 Boquilla de tipo centrífugo

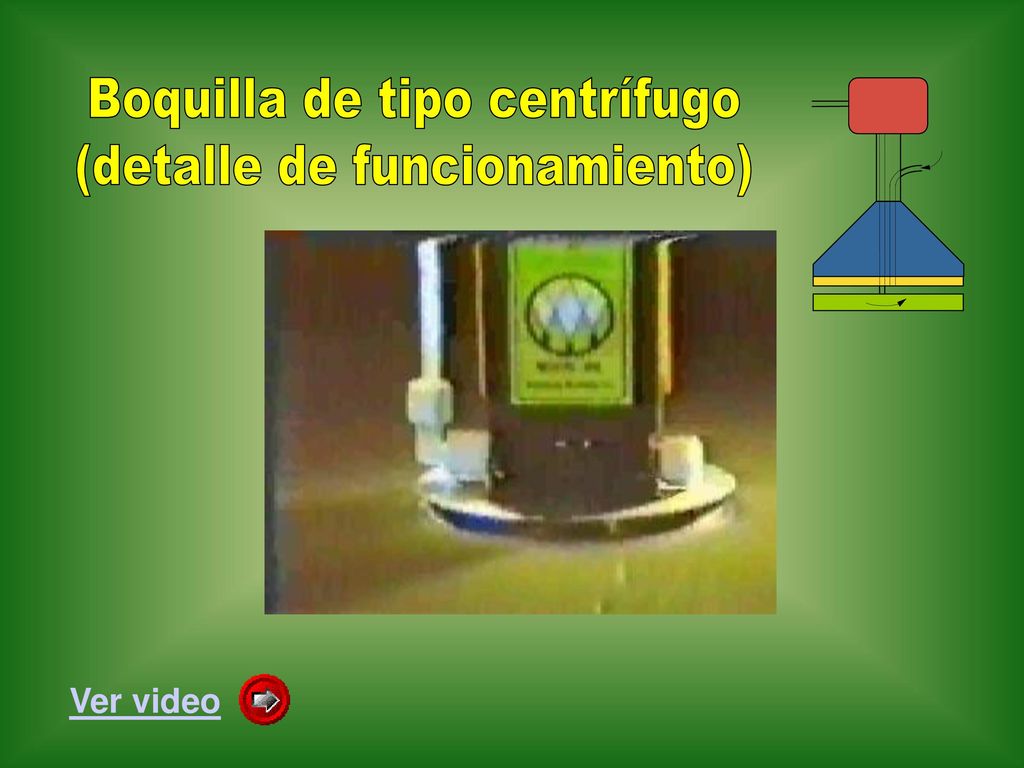

109 Boquilla de tipo centrífugo (detalle de funcionamiento)
Ver video

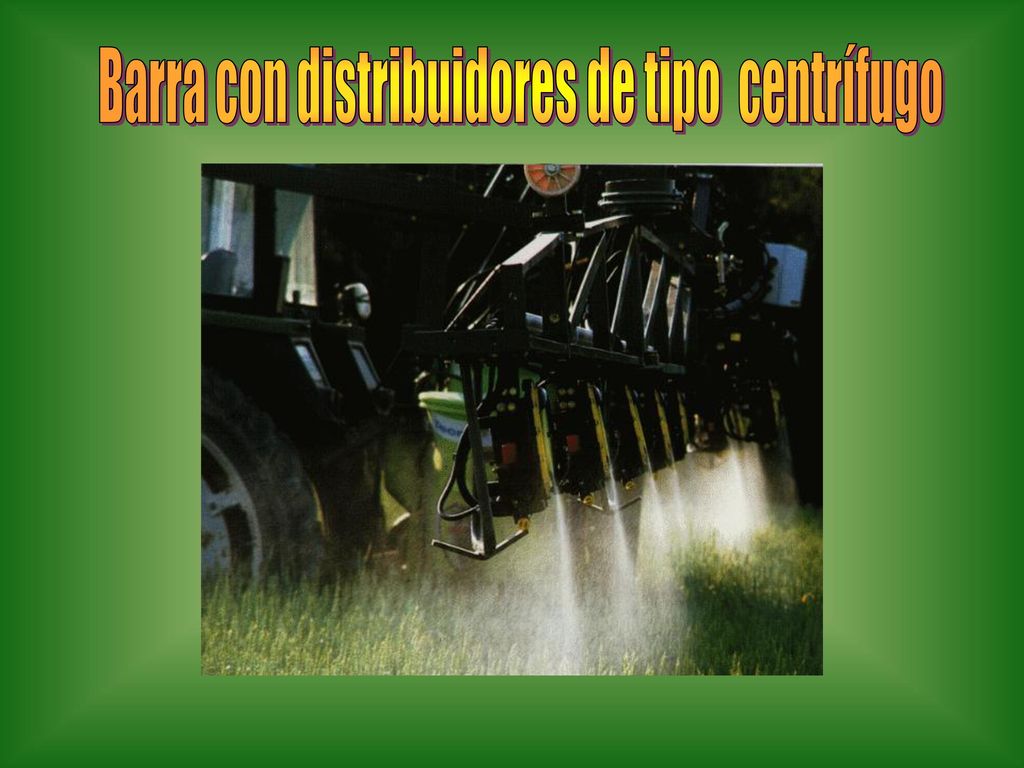

110 Barra con distribuidores de tipo centrífugo

111

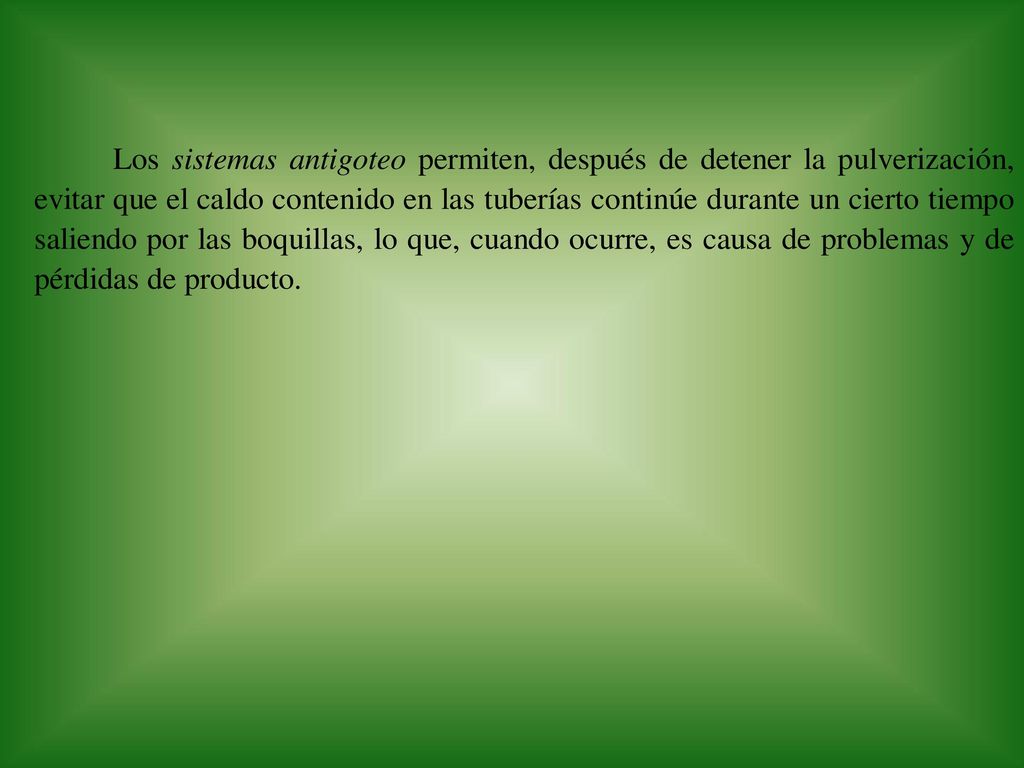

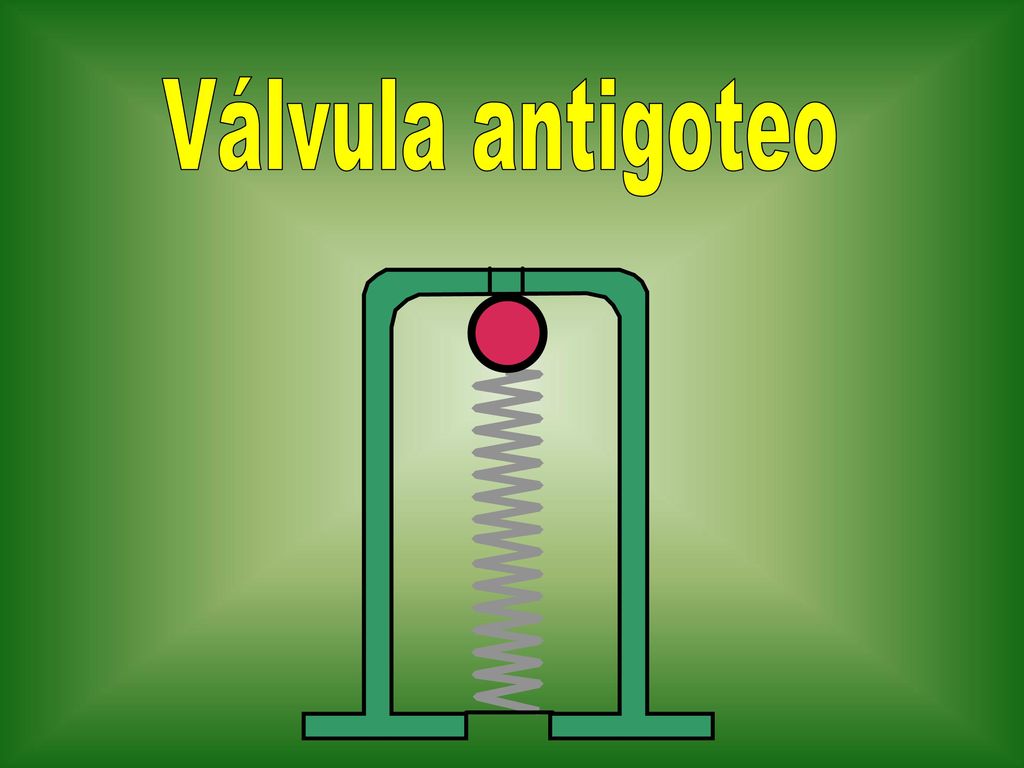

112 Válvula antigoteo

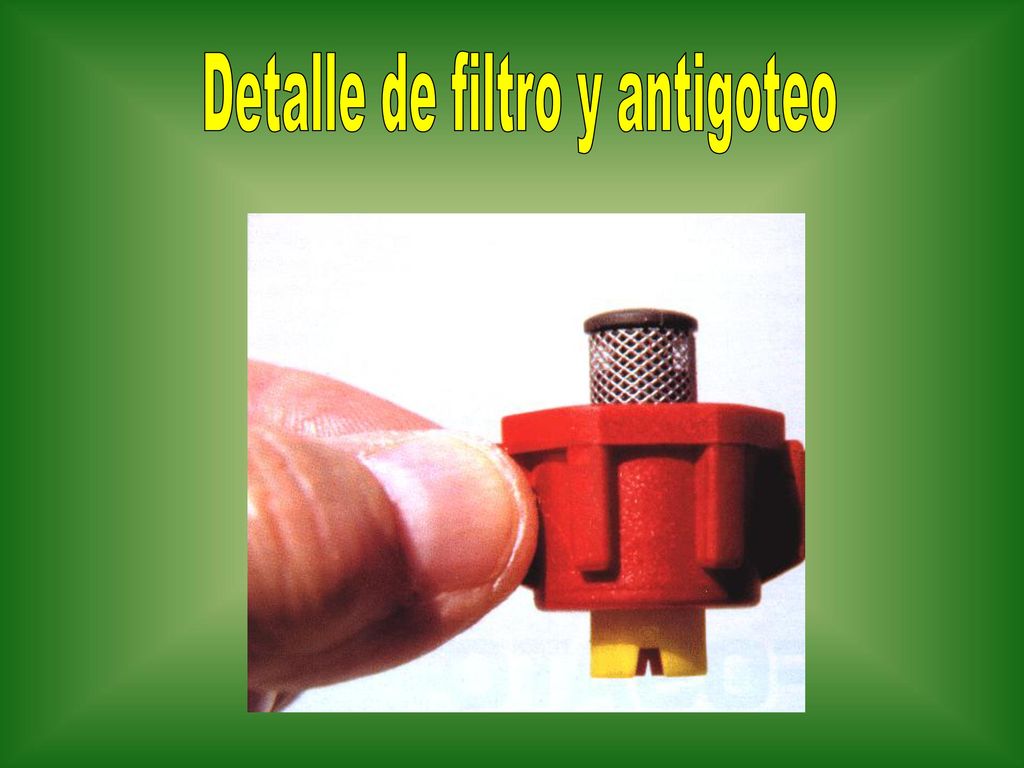

113 Detalle de filtro y antigoteo

114 Ensayo de desgaste de boquillas
Ver video

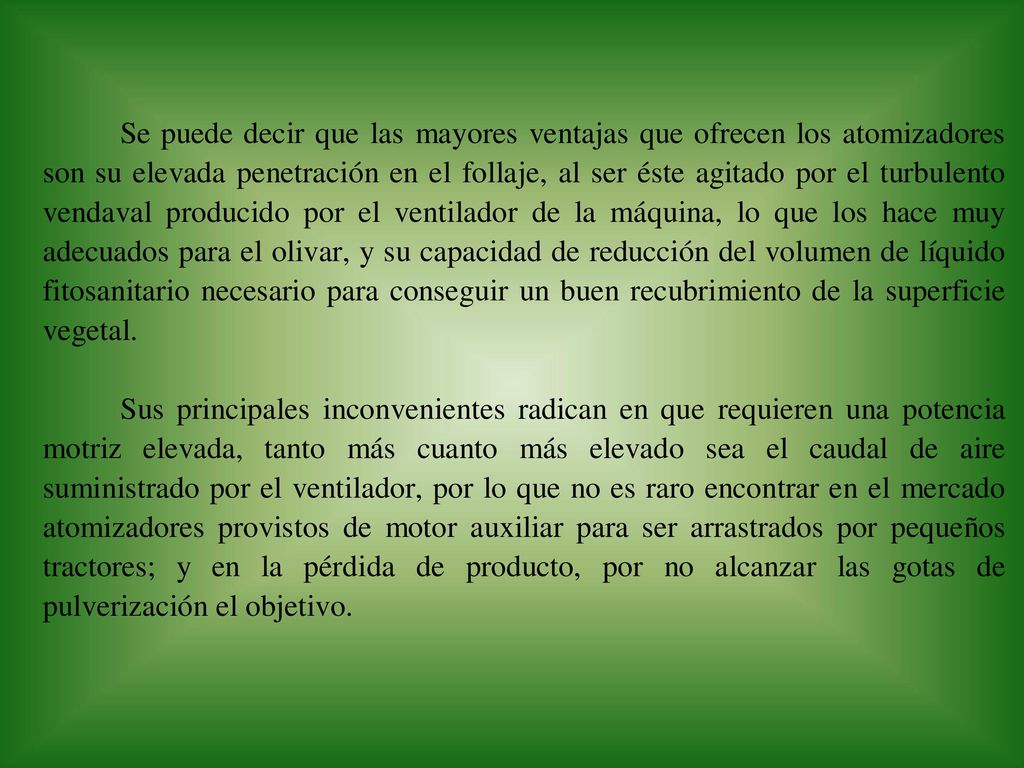

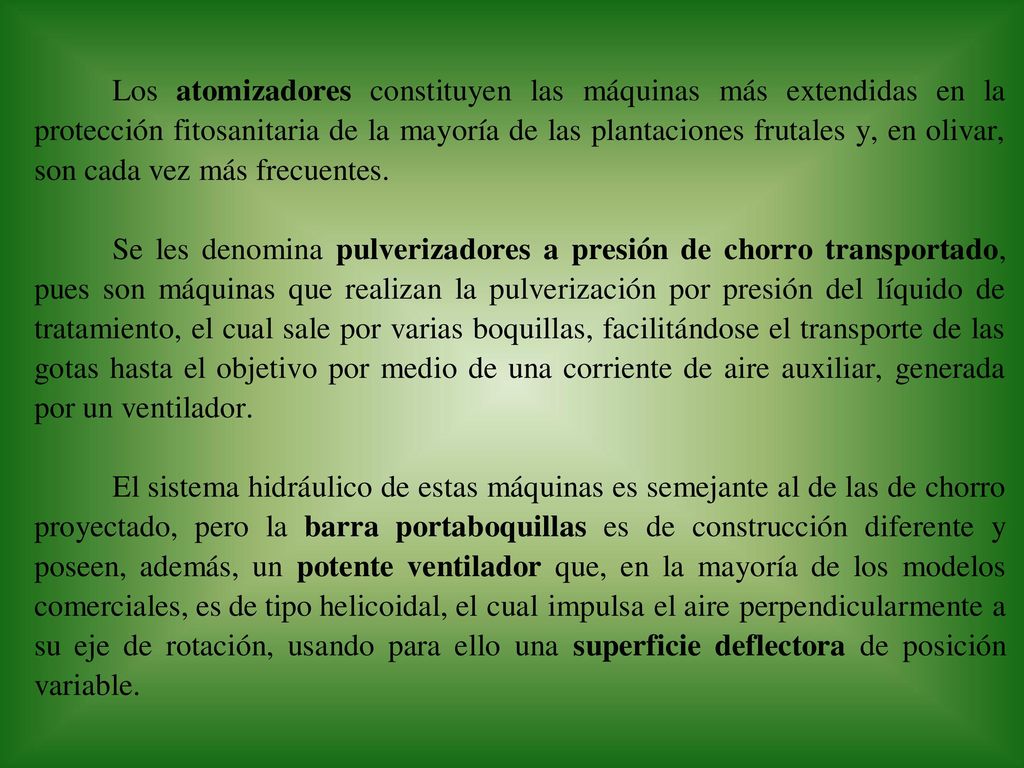

115 ATOMIZADORES.

116

117

118

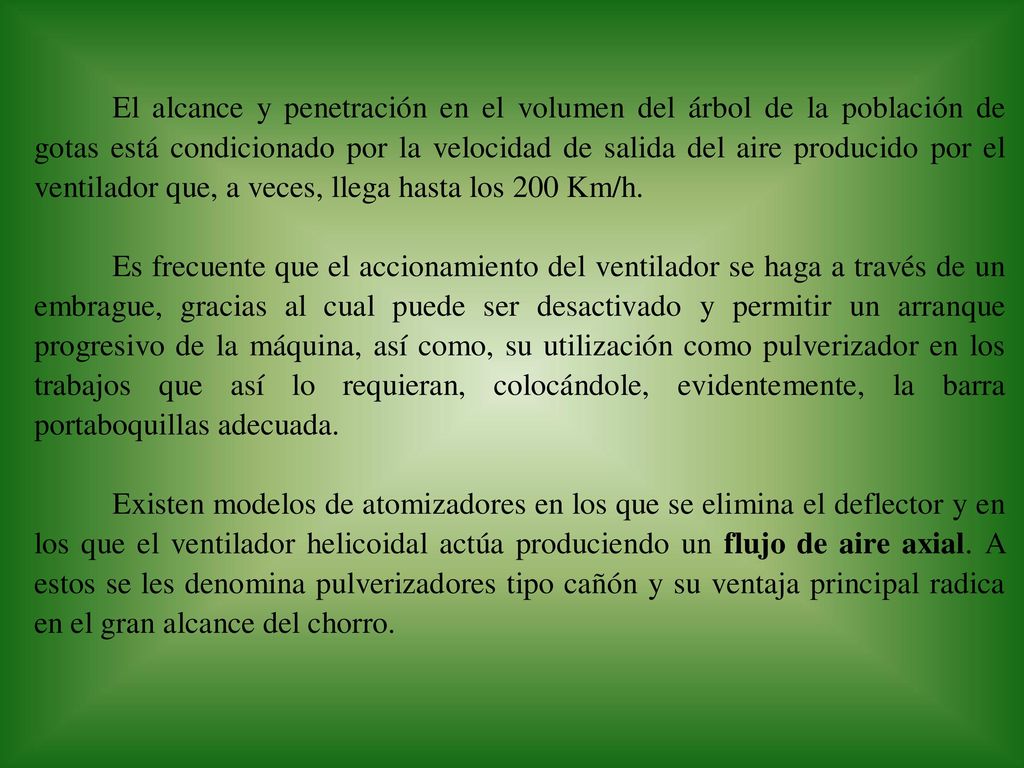

119

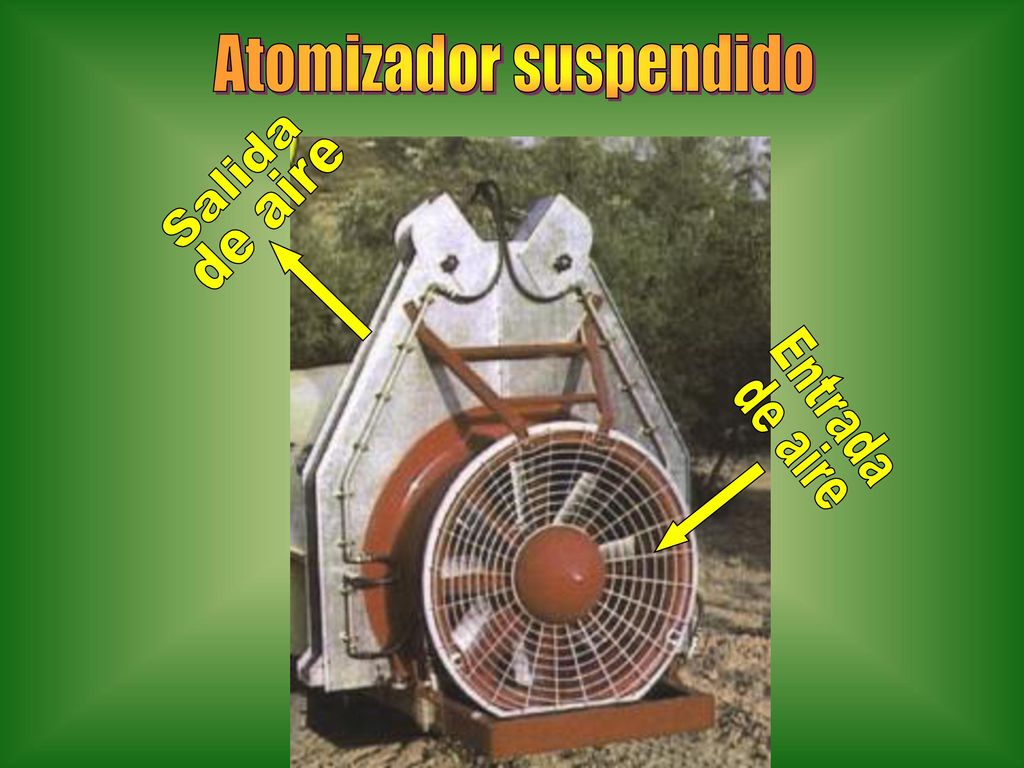

120 Atomizador suspendido
Salida de aire Entrada de aire

121 semisuspendido al tractor

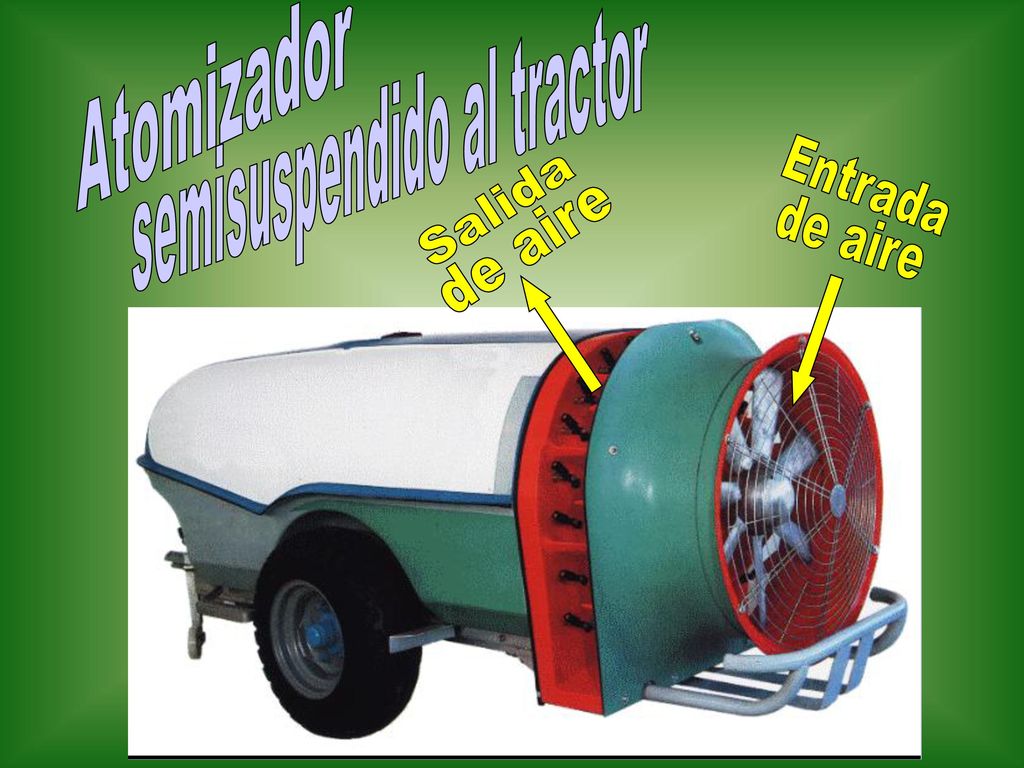

Atomizador semisuspendido al tractor Entrada de aire Salida de aire

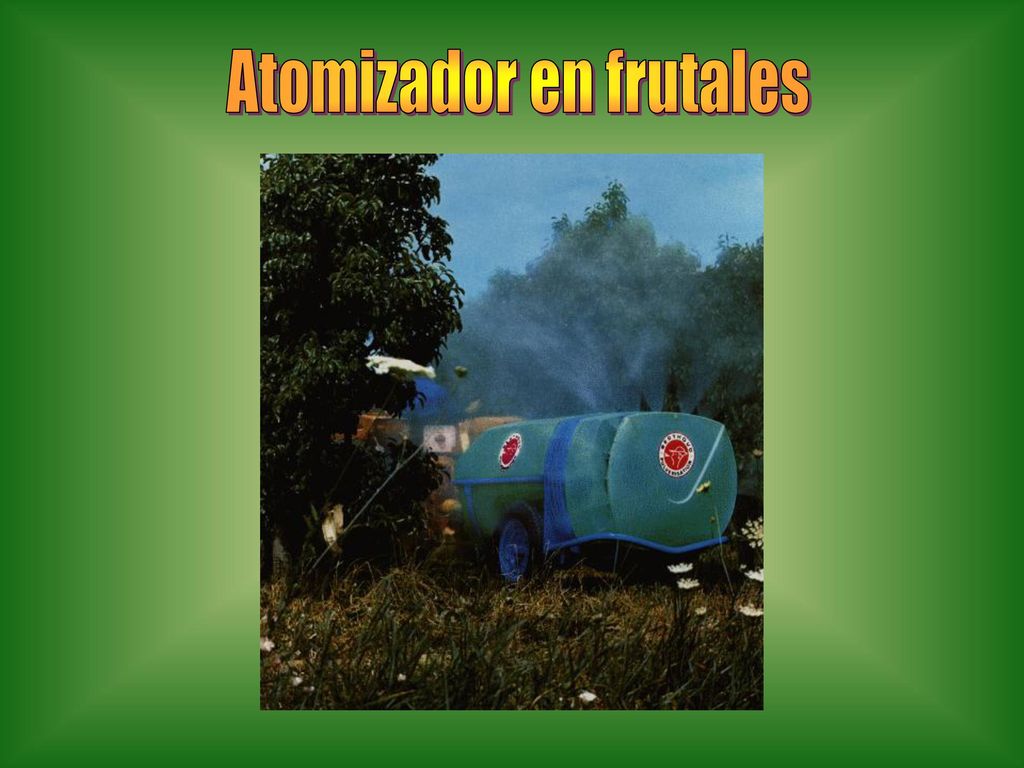

122 Atomizador en frutales

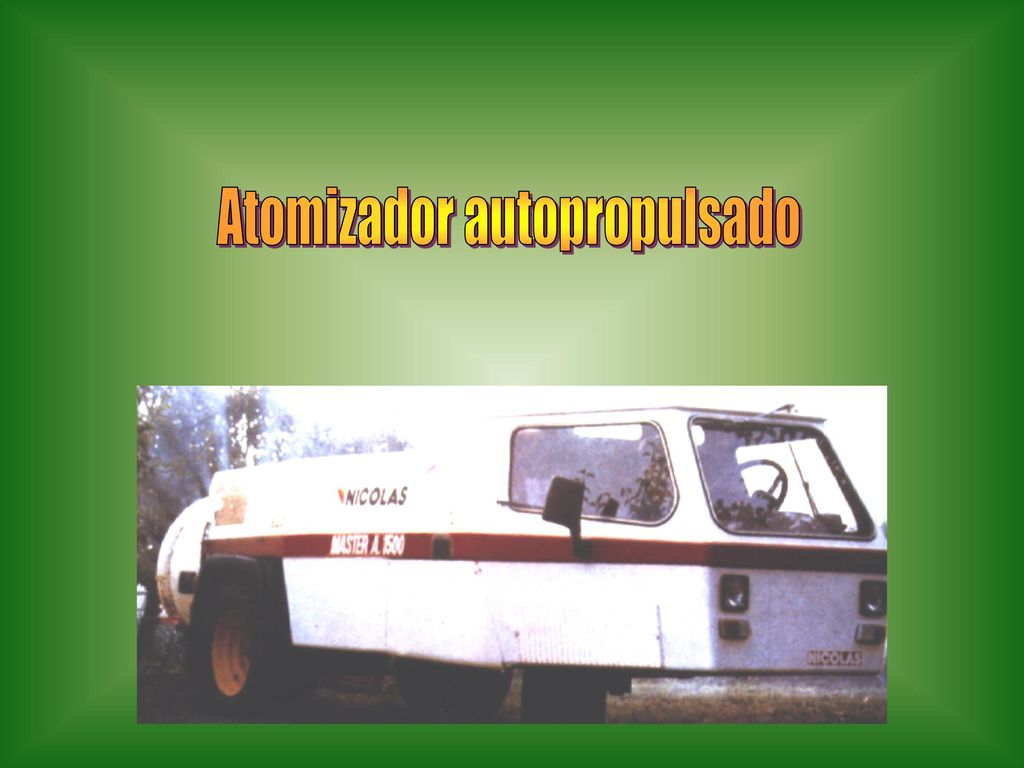

123 Atomizador autopropulsado

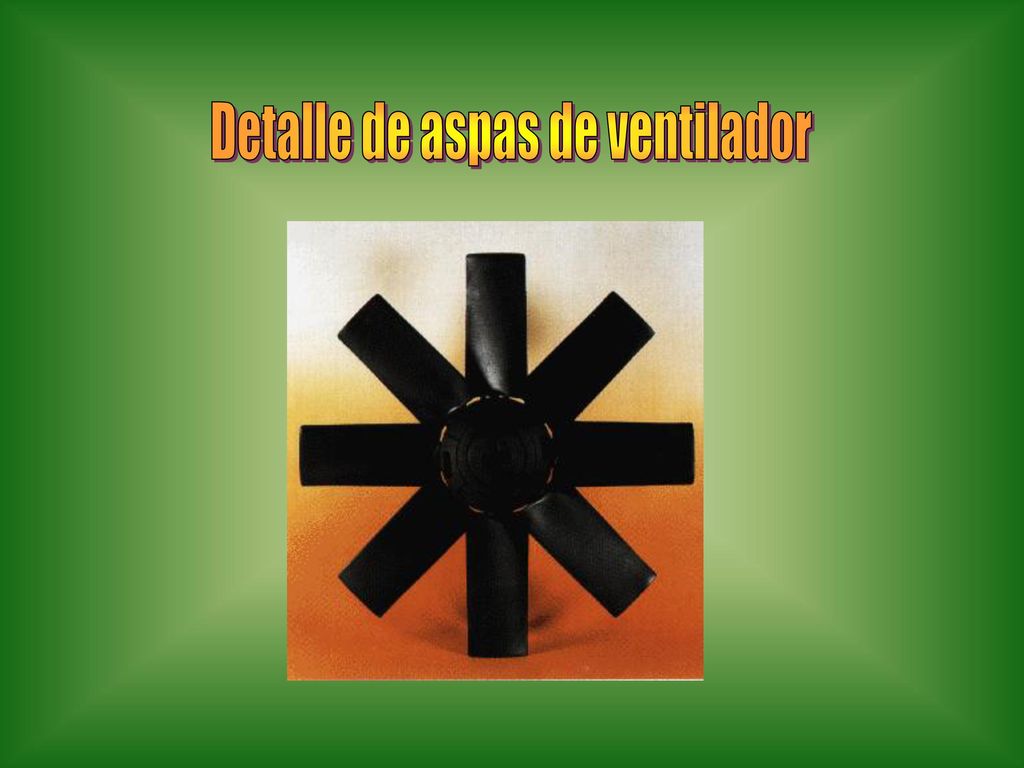

124 Detalle de aspas de ventilador

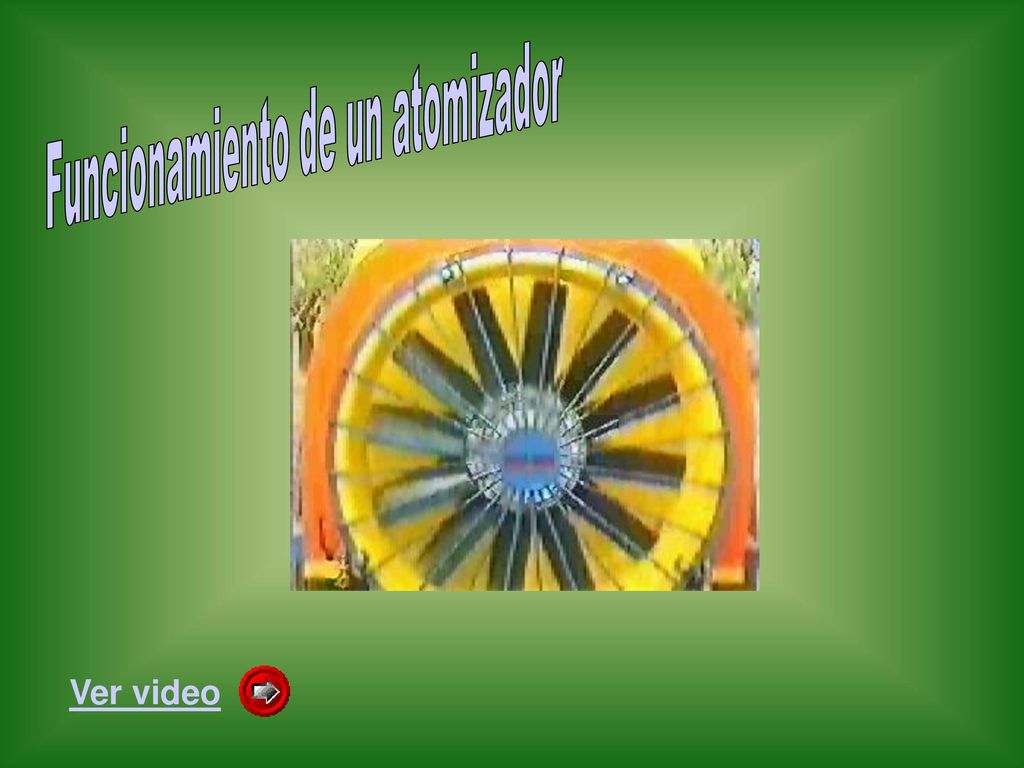

125 Funcionamiento de un atomizador
Ver video

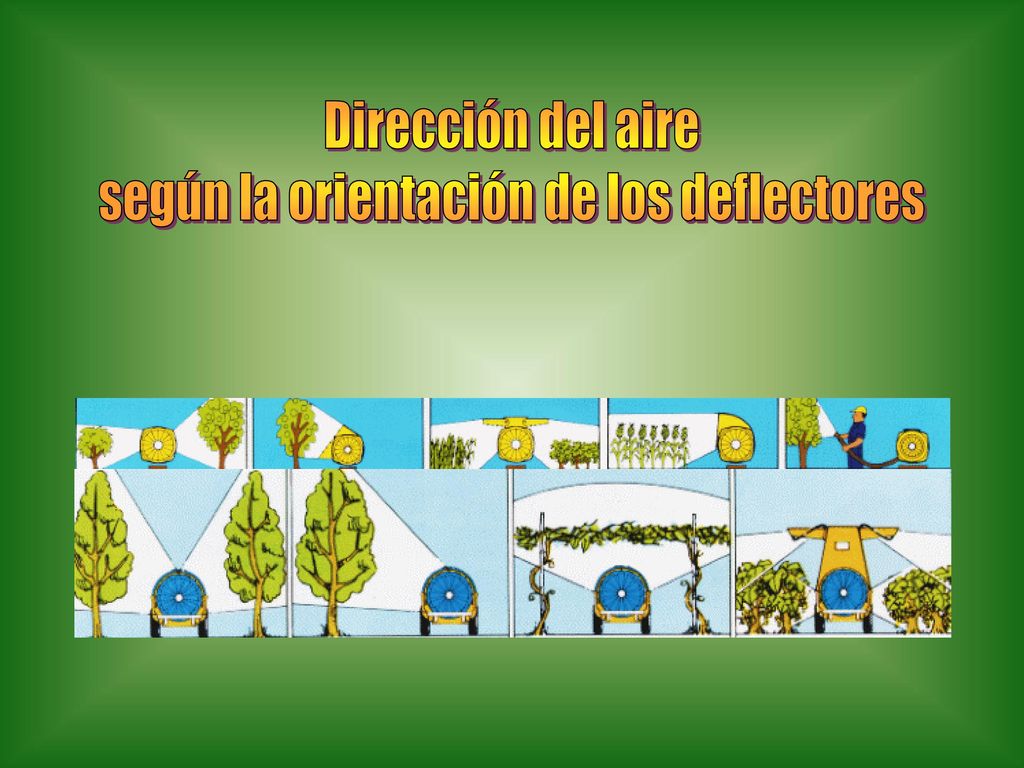

126 según la orientación de los deflectores
Dirección del aire según la orientación de los deflectores

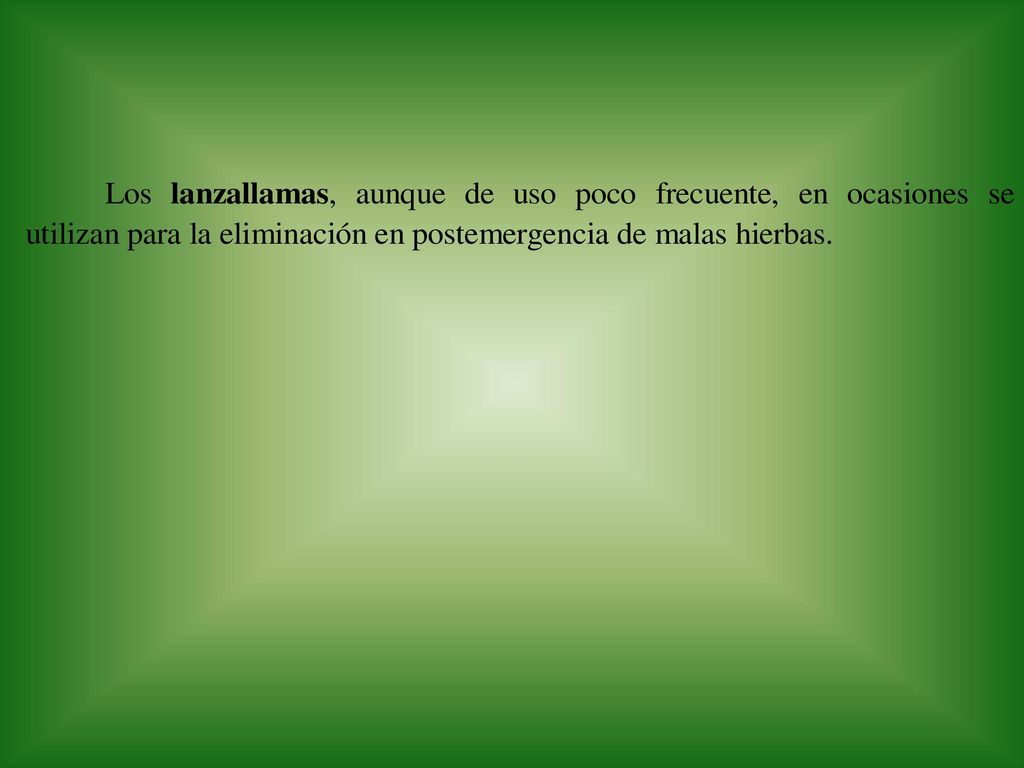

127 Regulaciones de salida
de aire Ver video

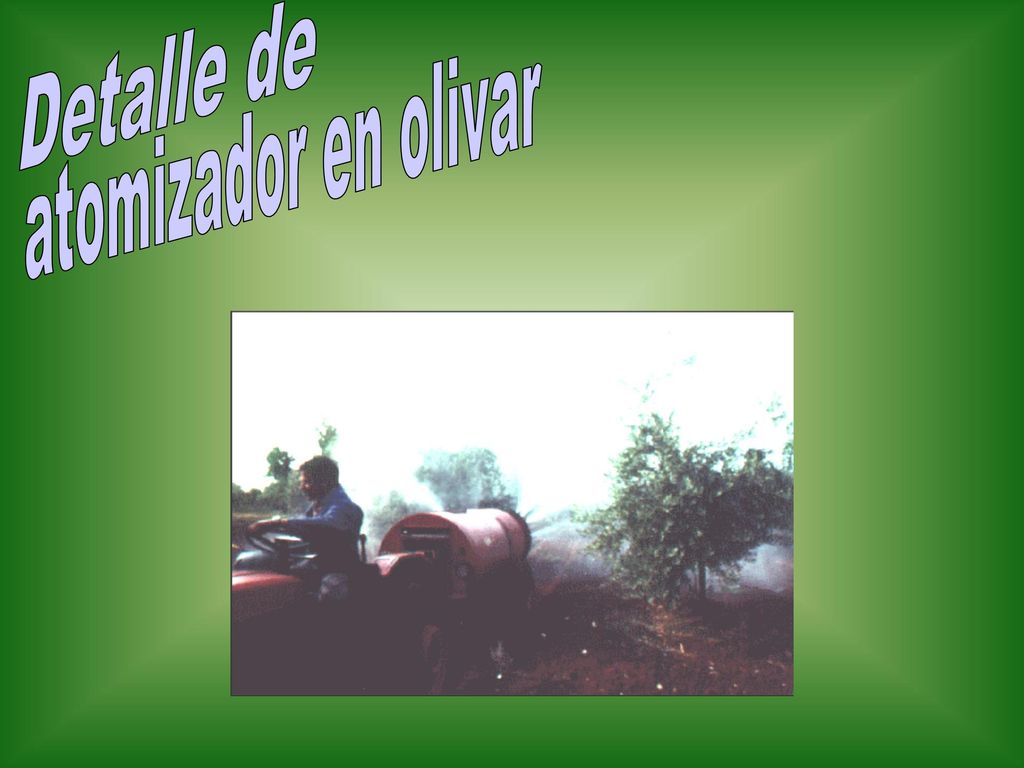

128 Detalle de atomizador en olivar

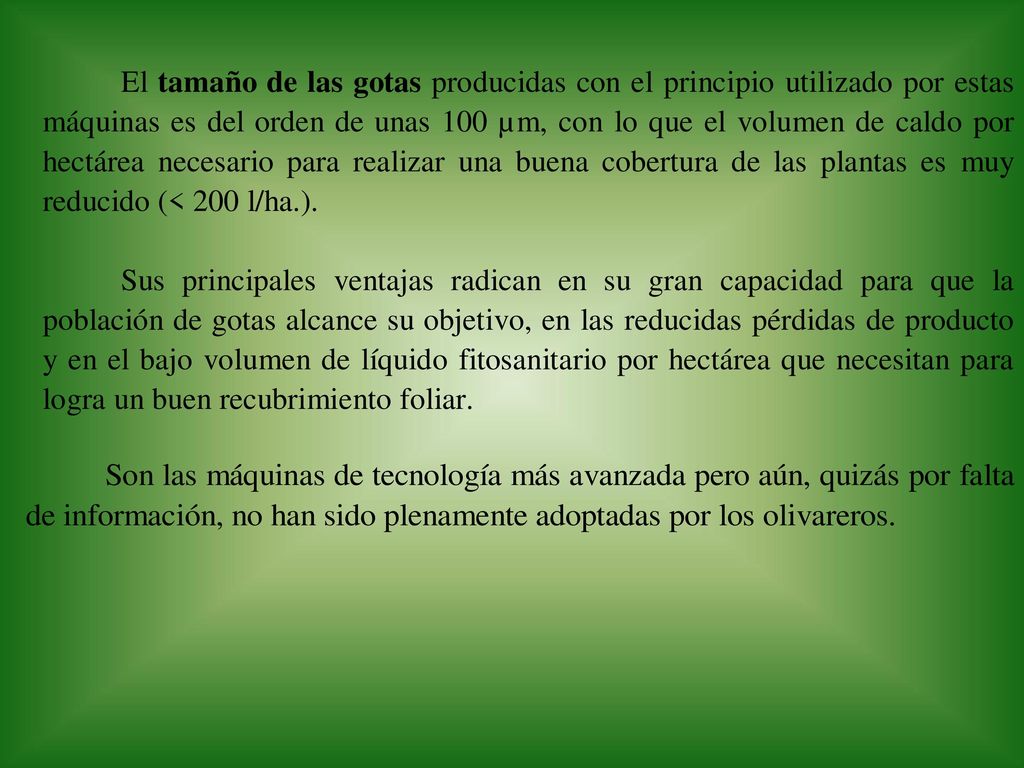

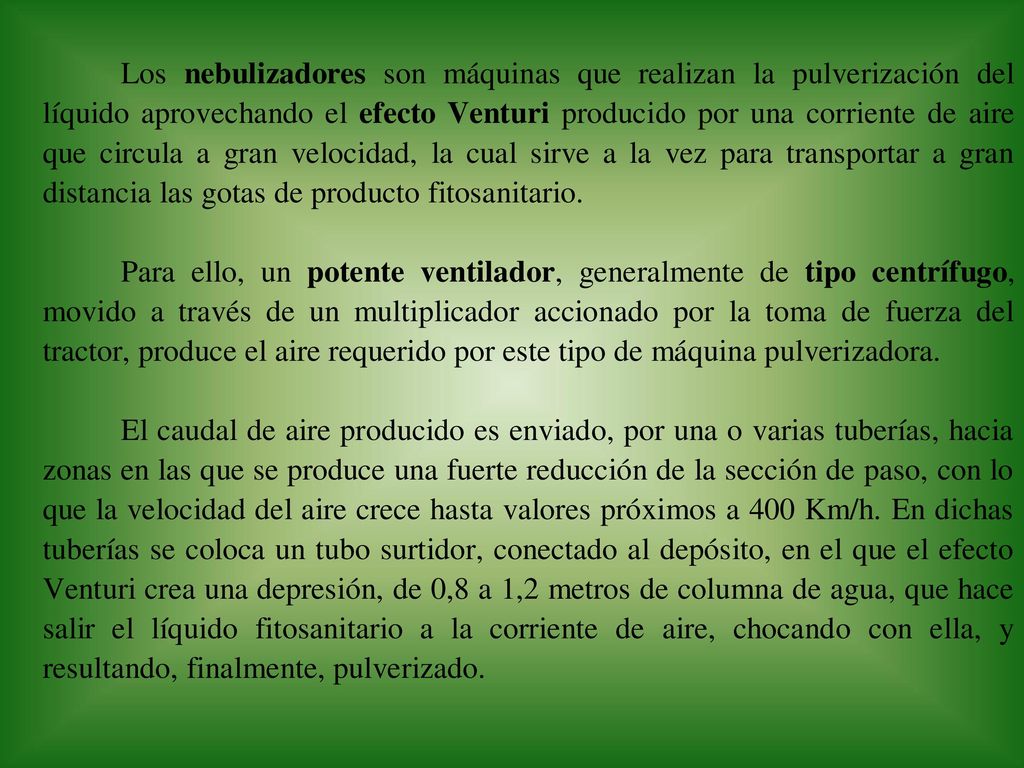

129 NEBULIZADORES.

130

131

132

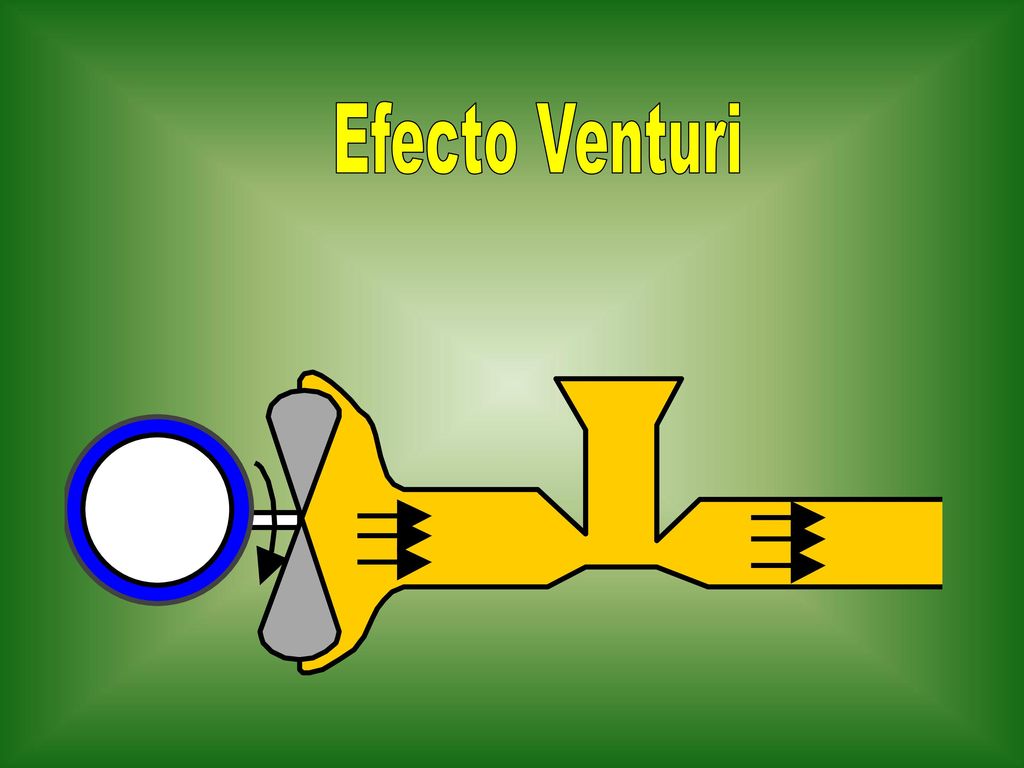

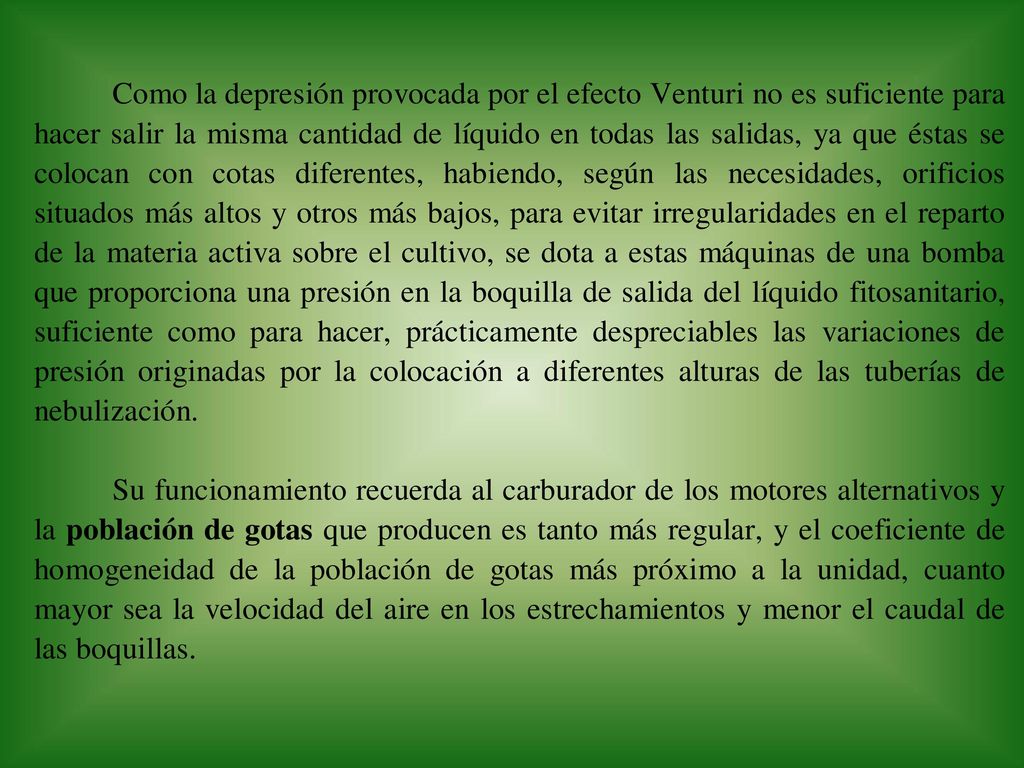

133 Efecto Venturi

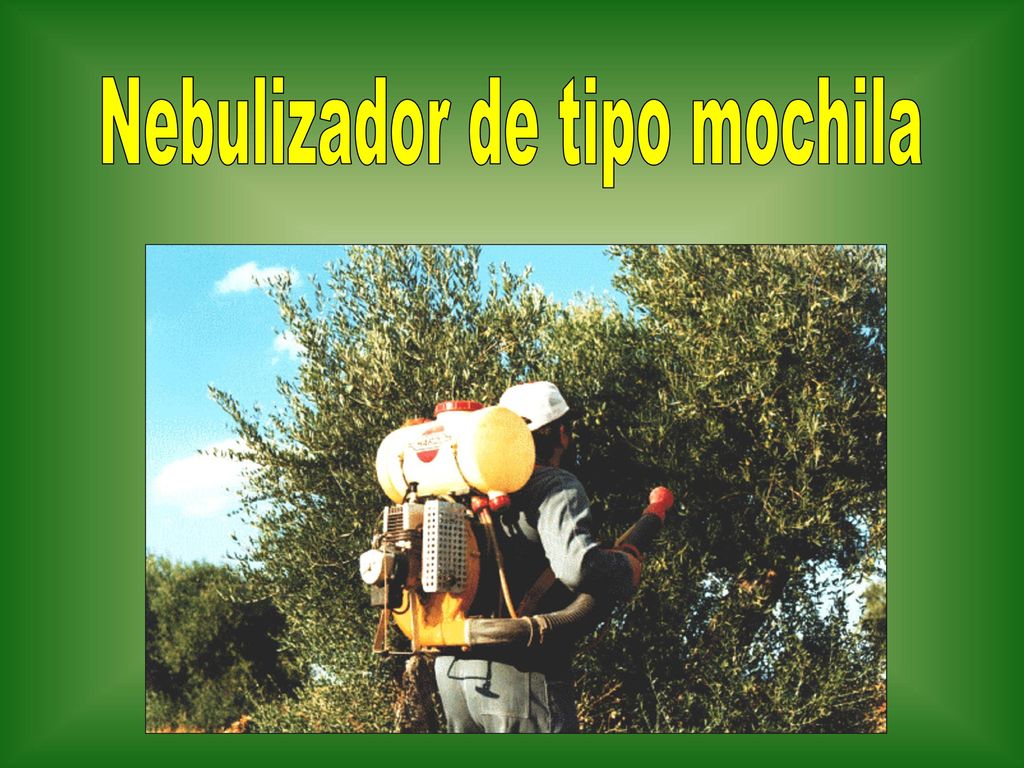

134 Nebulizador de tipo mochila

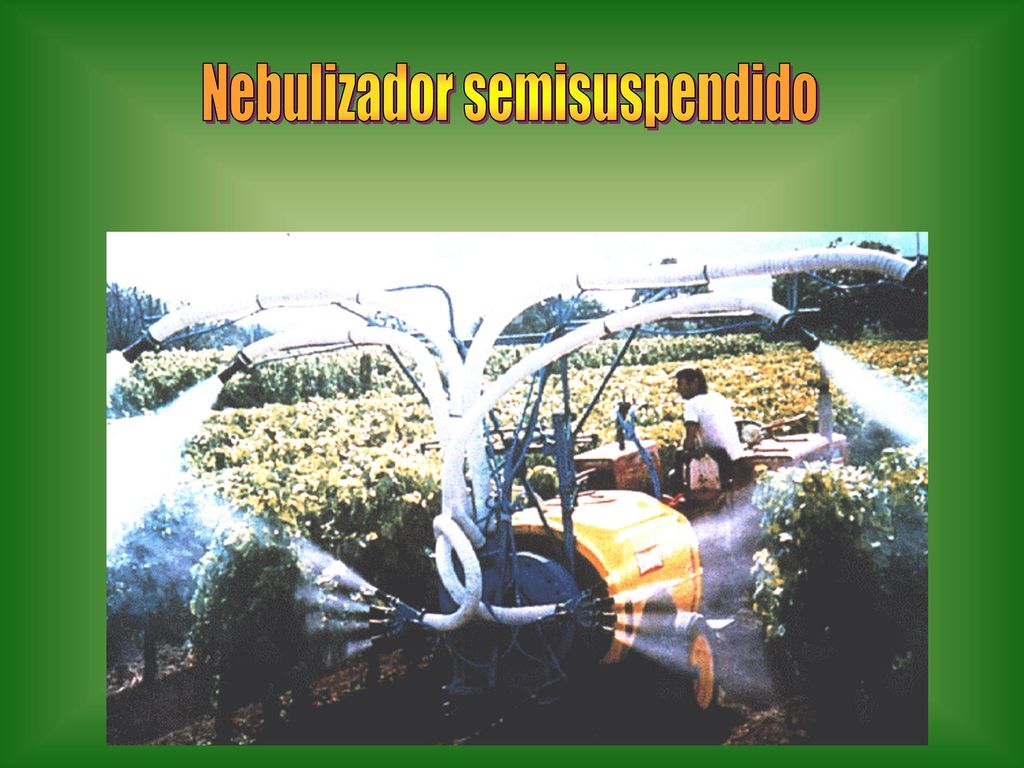

135 Nebulizador semisuspendido

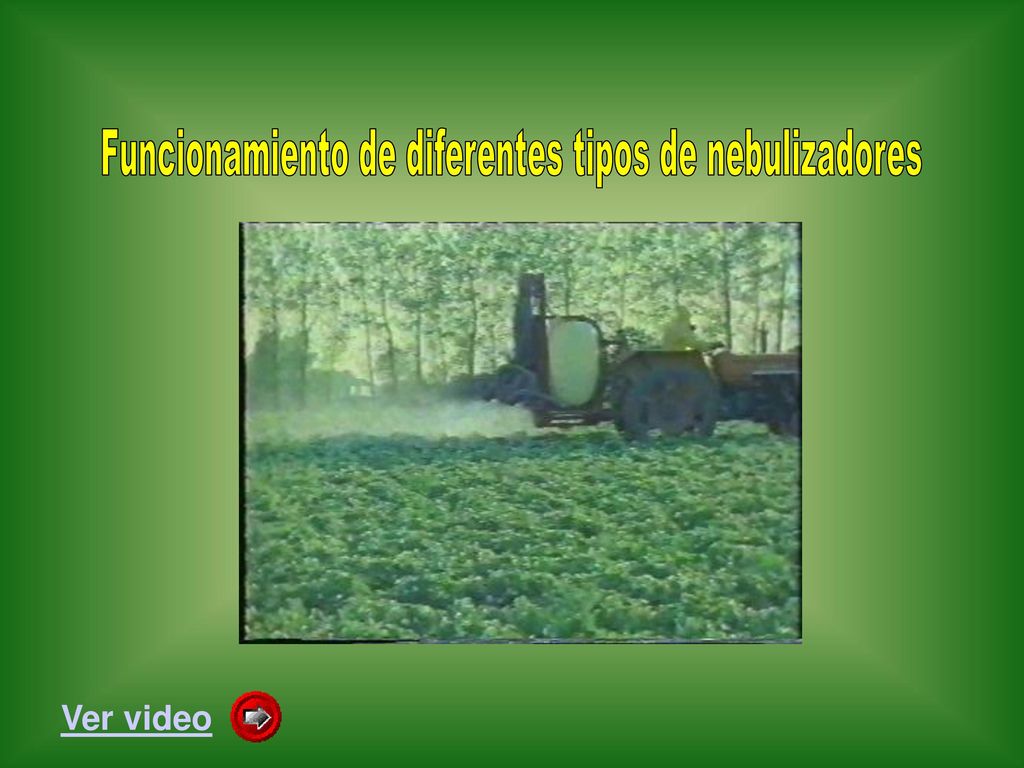

136 Funcionamiento de diferentes tipos de nebulizadores
Ver video

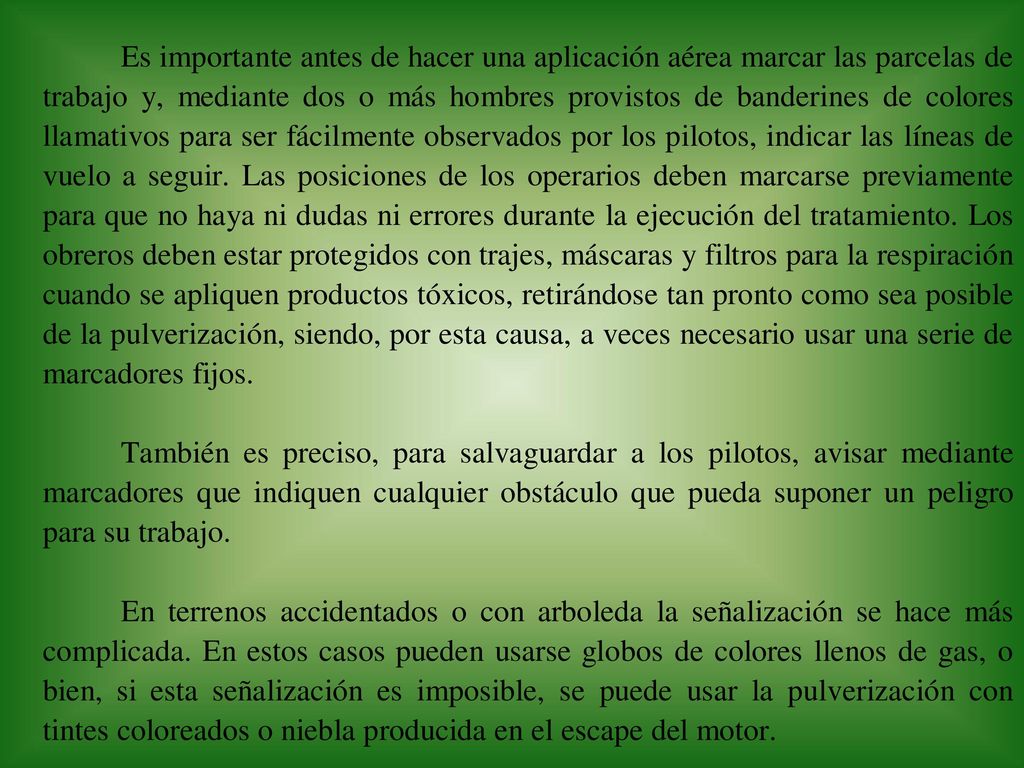

137 4.5.- TRATAMIENTOS AÉREOS

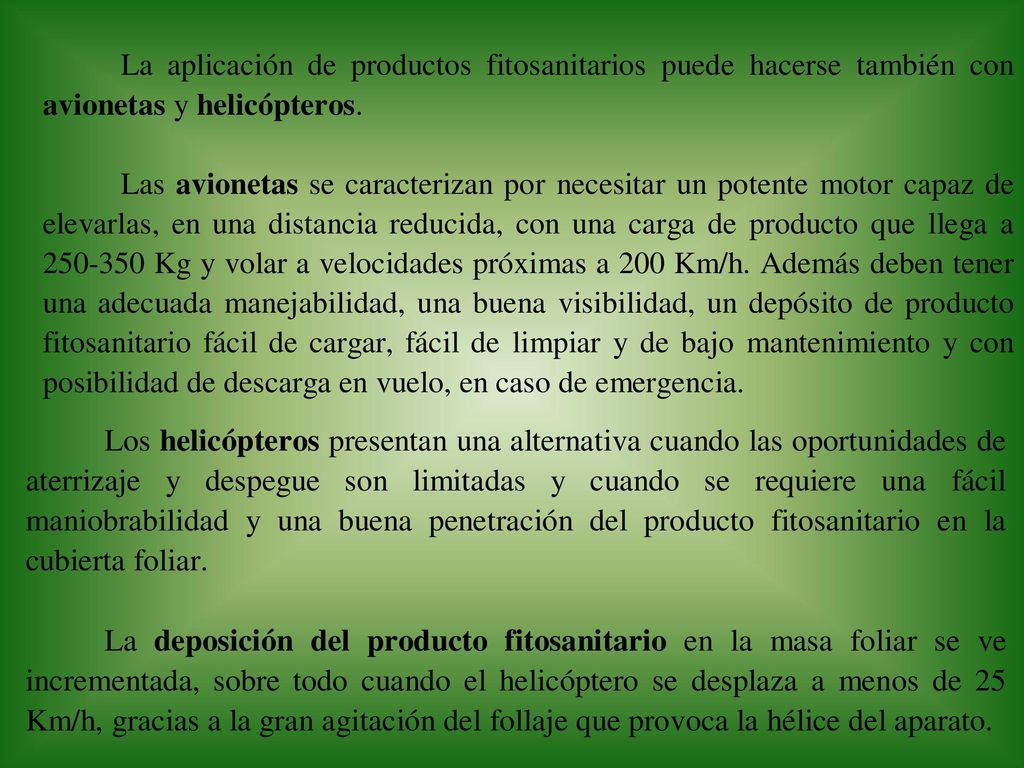

138

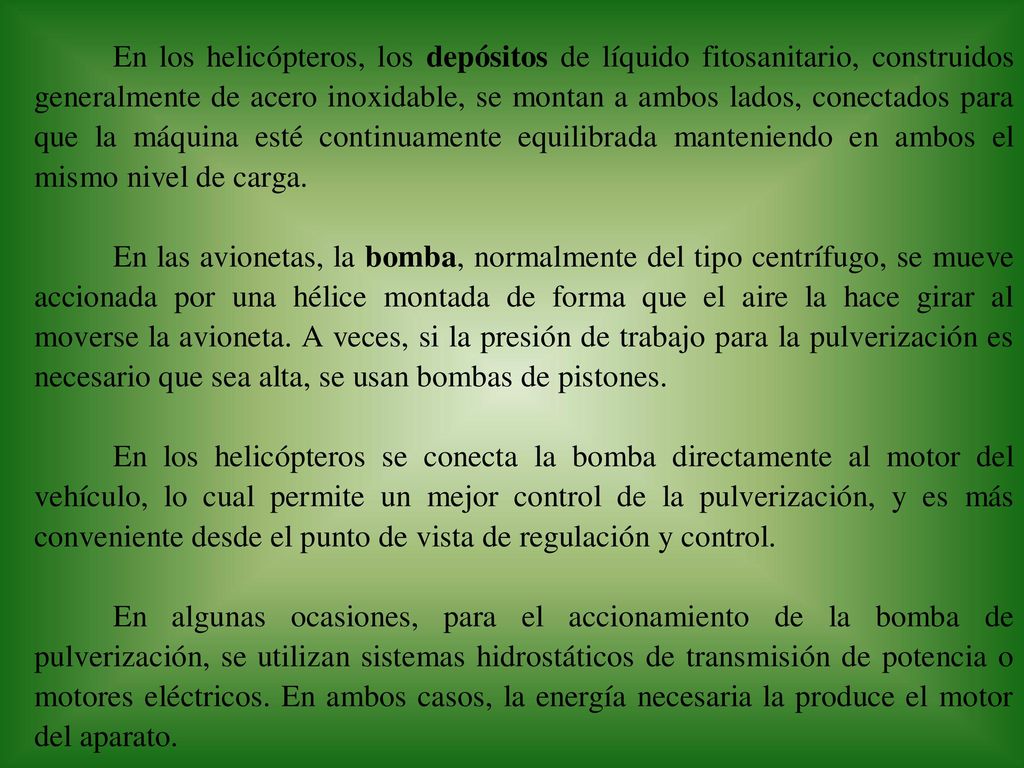

139

140

141

142

143

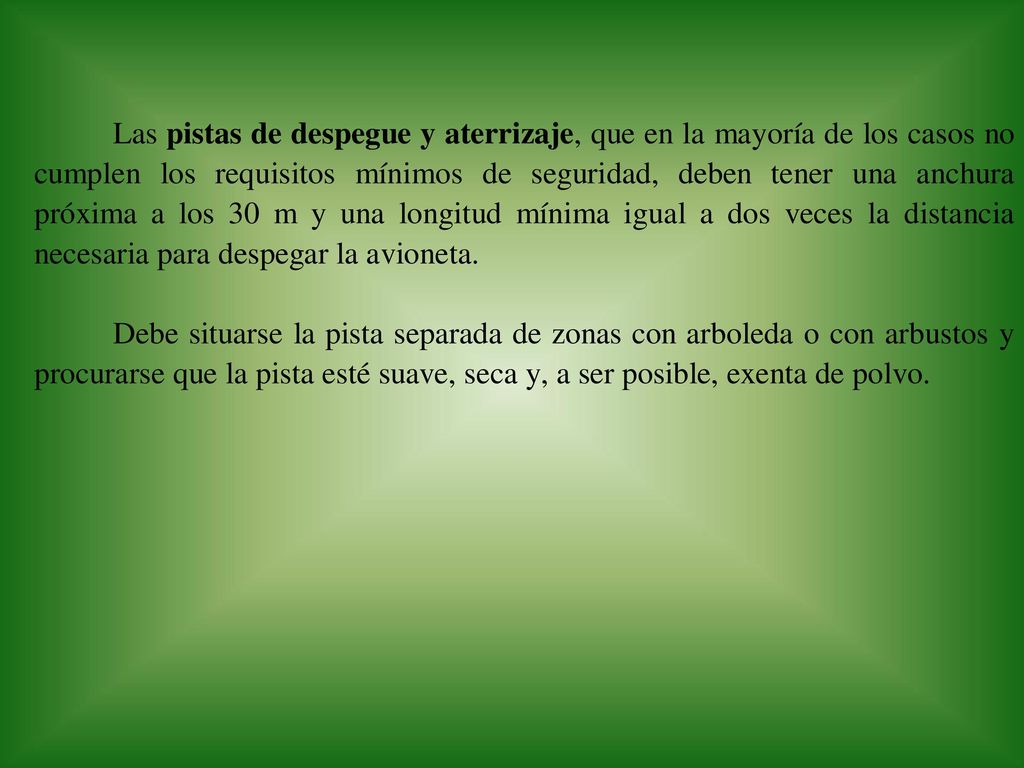

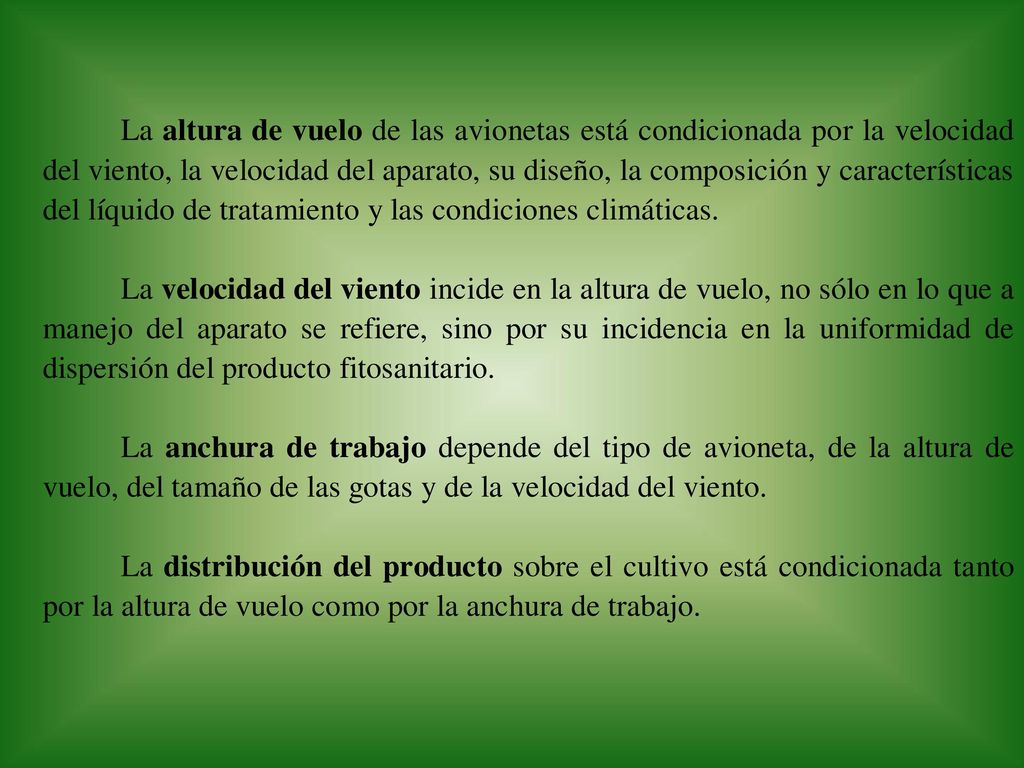

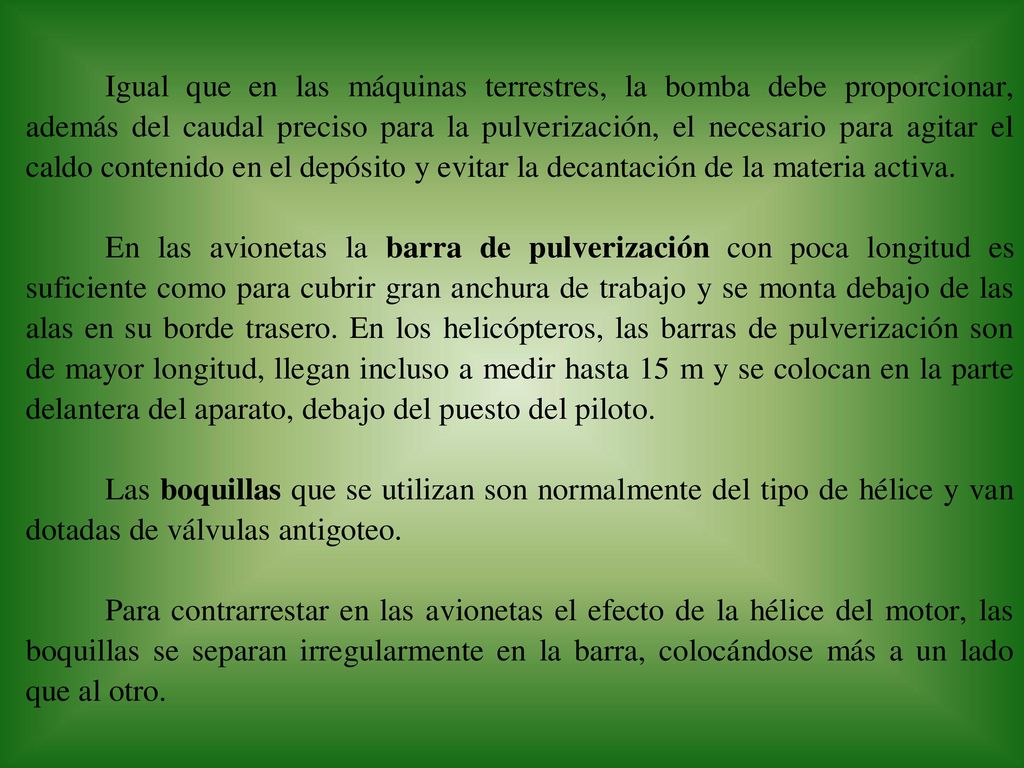

144 AVIONETAS

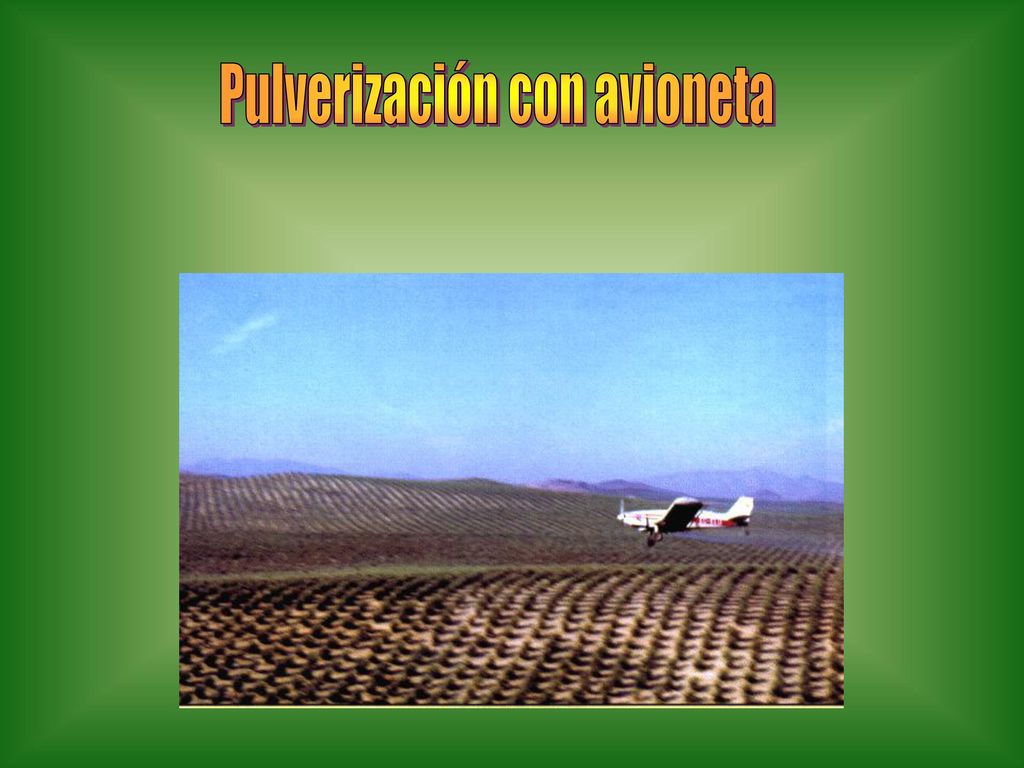

145 Pulverización con avioneta

146 HELICÓPTEROS

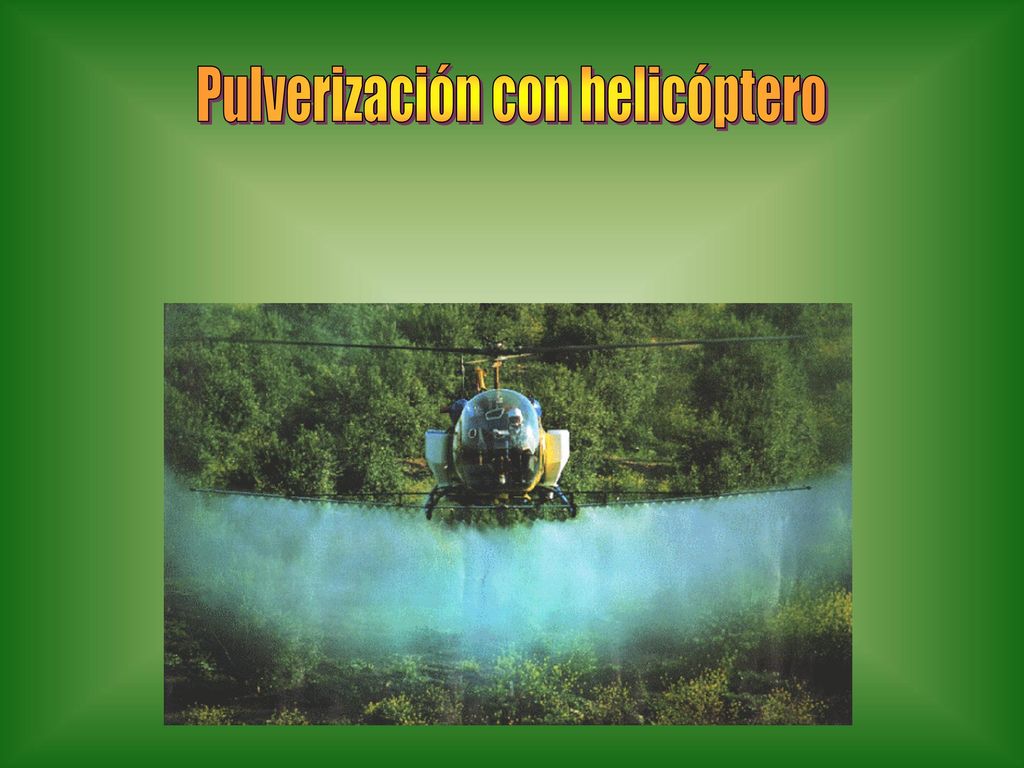

147 Pulverización con helicóptero

148 4.2.3.- DISTRIBUCIÓN DE MICROGRÁNULOS MEDIANTE CILINDROS ACANALADOS

149

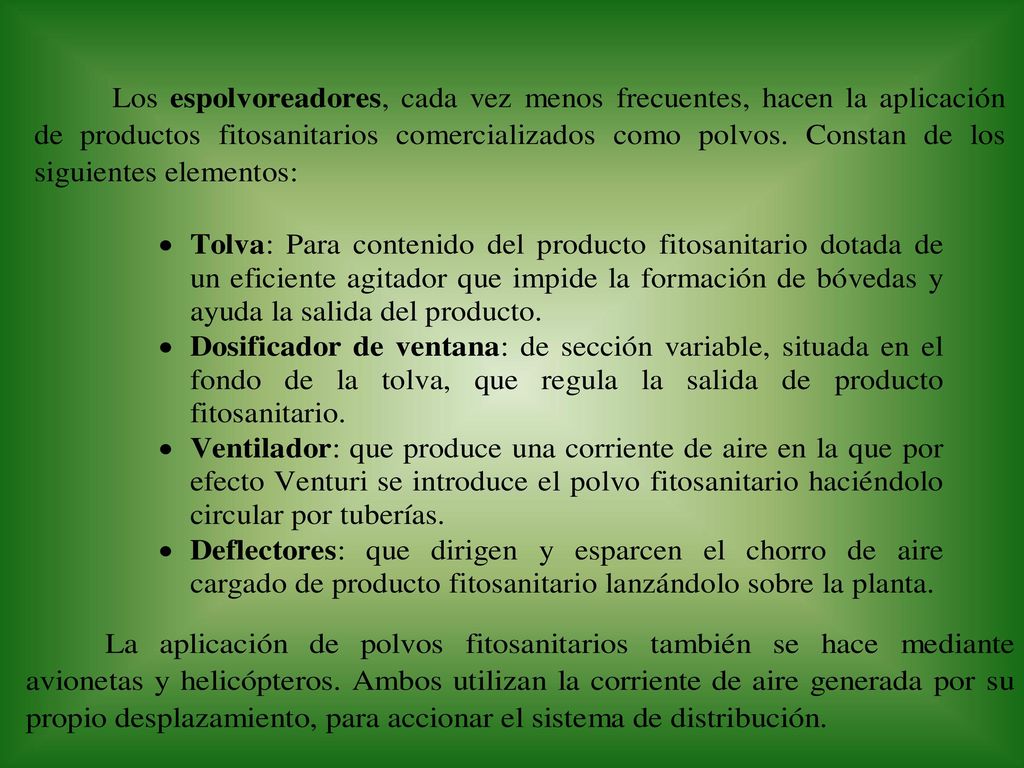

150

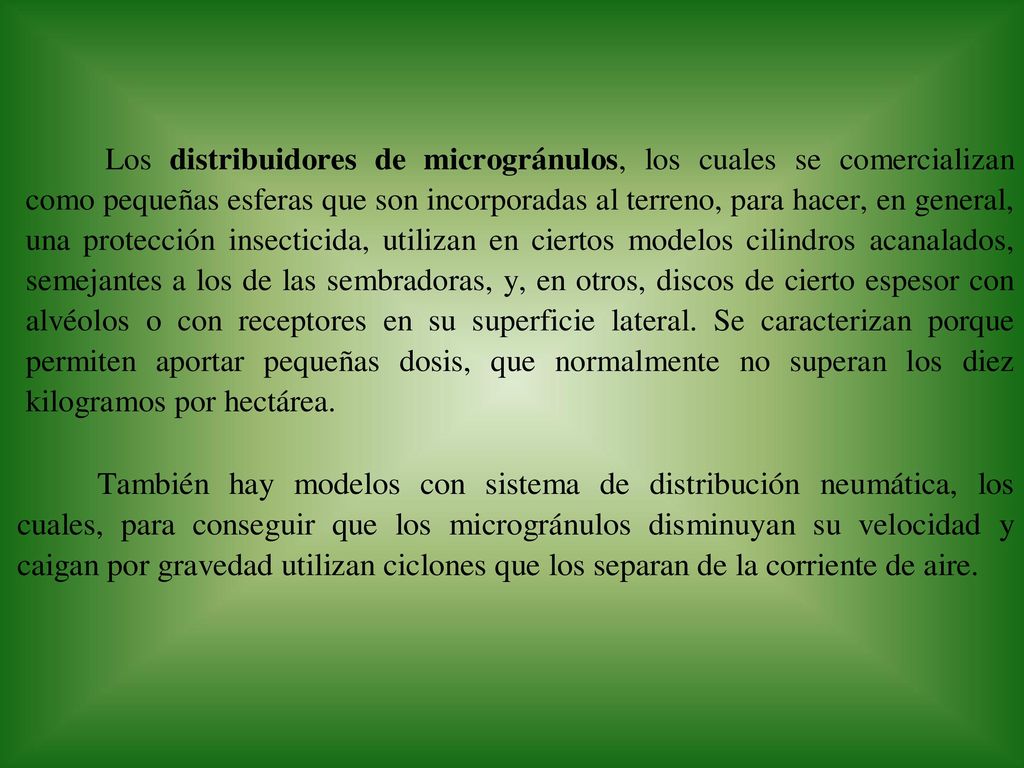

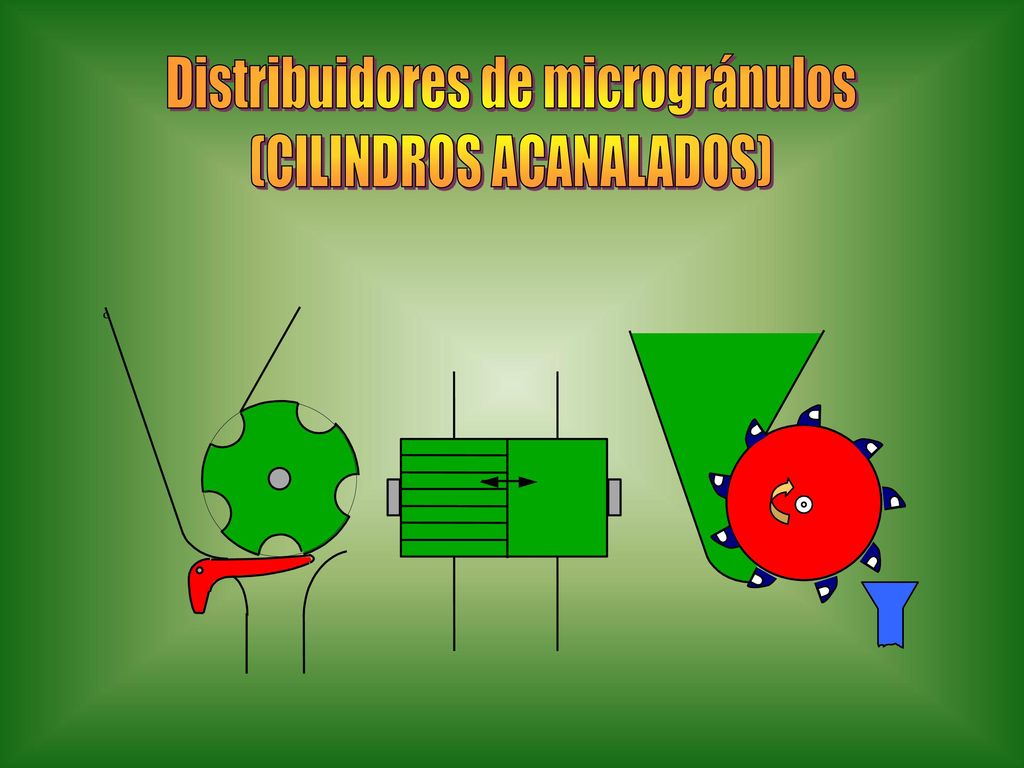

151 Distribuidores de microgránulos (CILINDROS ACANALADOS)

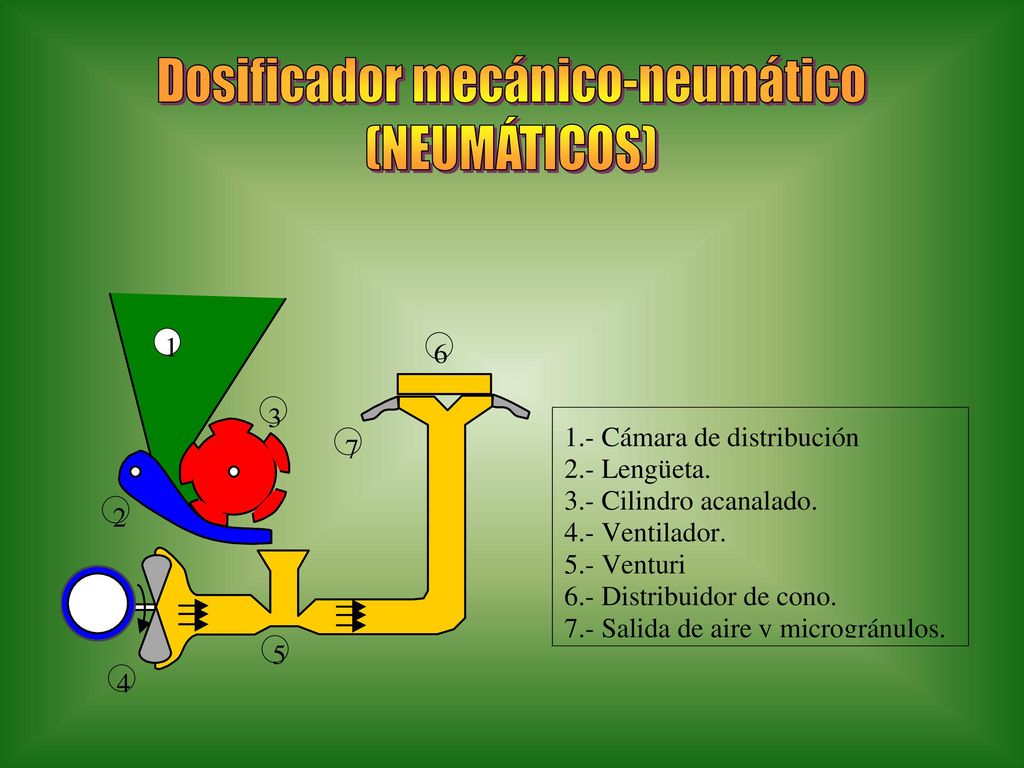

152 Dosificador mecánico-neumático
(NEUMÁTICOS)

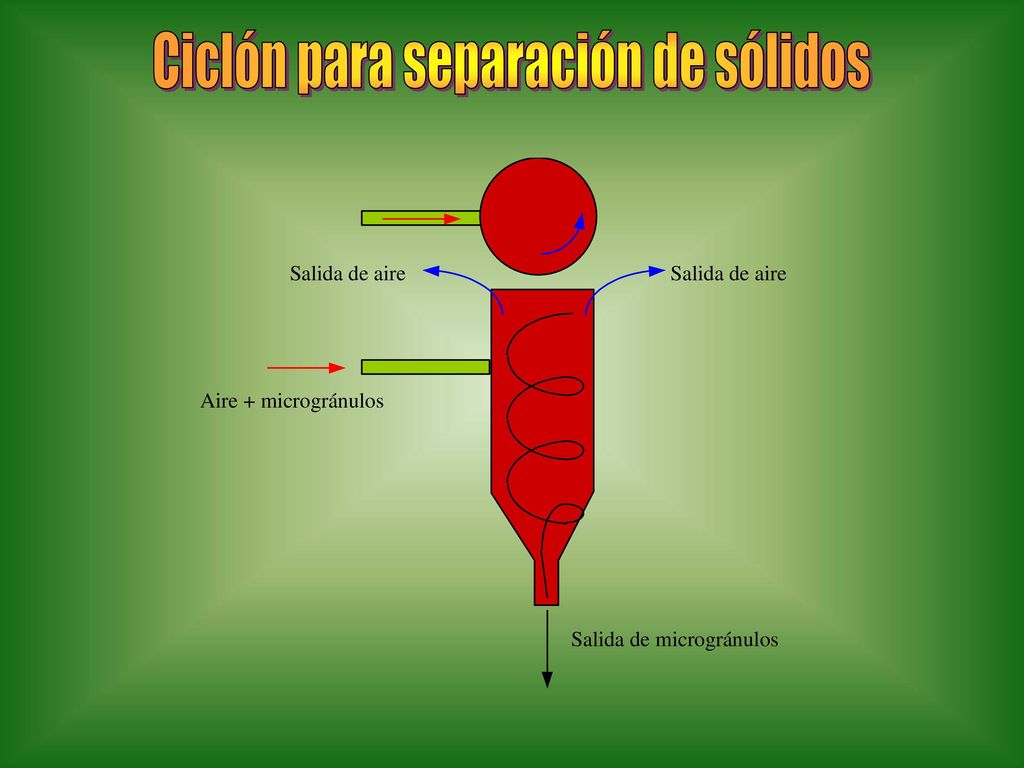

153 Ciclón para separación de sólidos

154 UNCIÓN

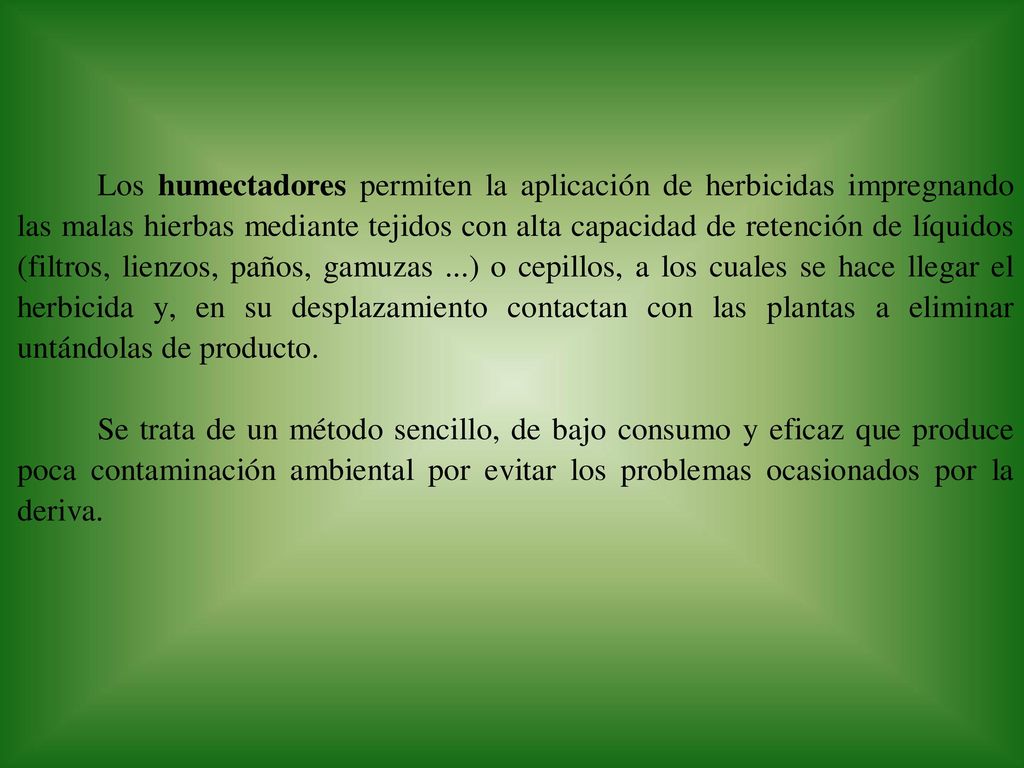

155

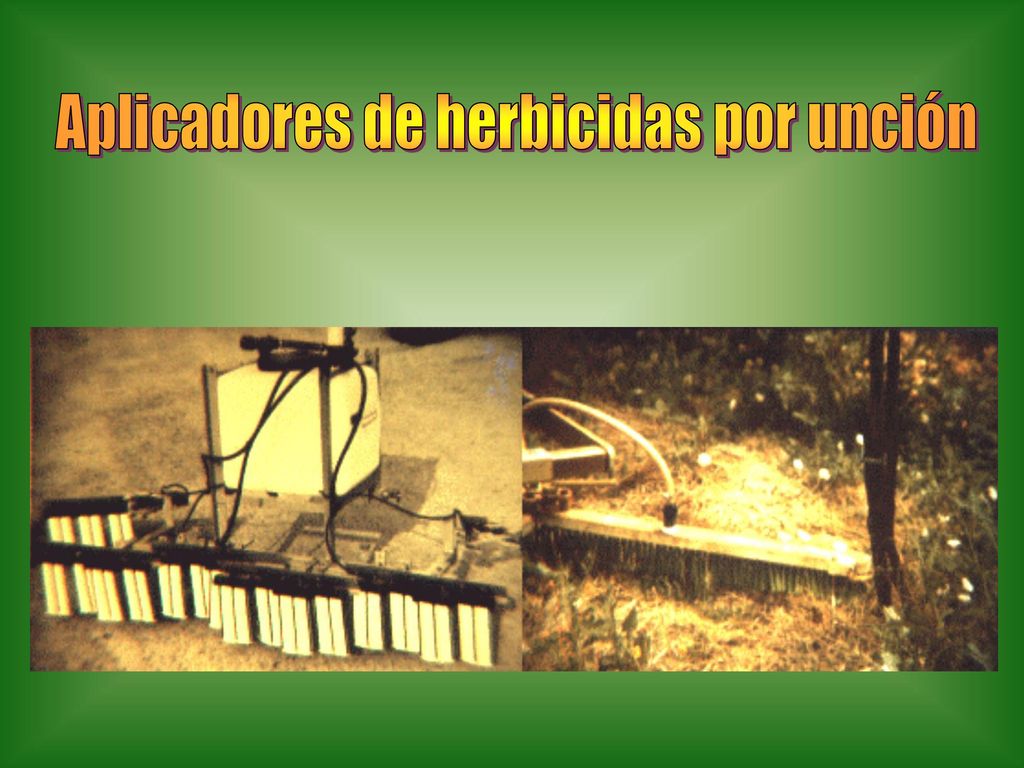

156 Aplicadores de herbicidas por unción

157 FUEGO

158

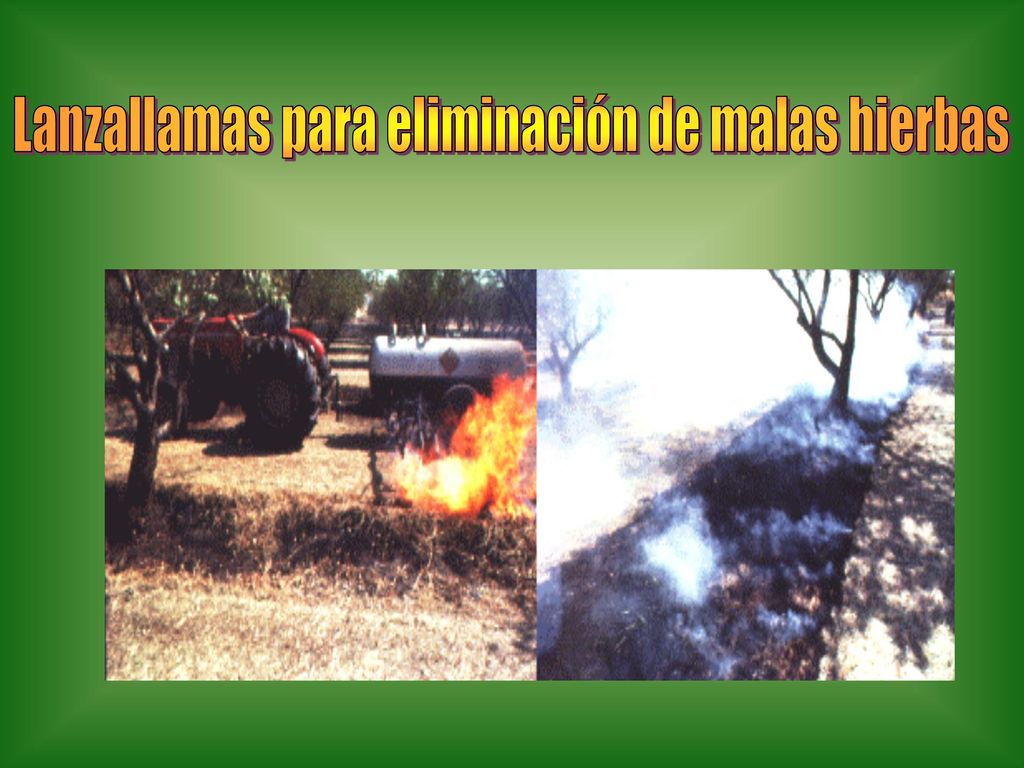

159 Lanzallamas para eliminación de malas hierbas
