1 Flexografia Liliana Castillo R. Star Graphics
Liliana Castillo Agosto 2012

2 Que es la Flexografia? Deriva de la tipografía, es una impresión
directa, (clisse, imagen negativa), de fácil y controlada alimentación de tinta, que además permite imprimir una diversidad de sustratos. Liliana Castillo Agosto 2012

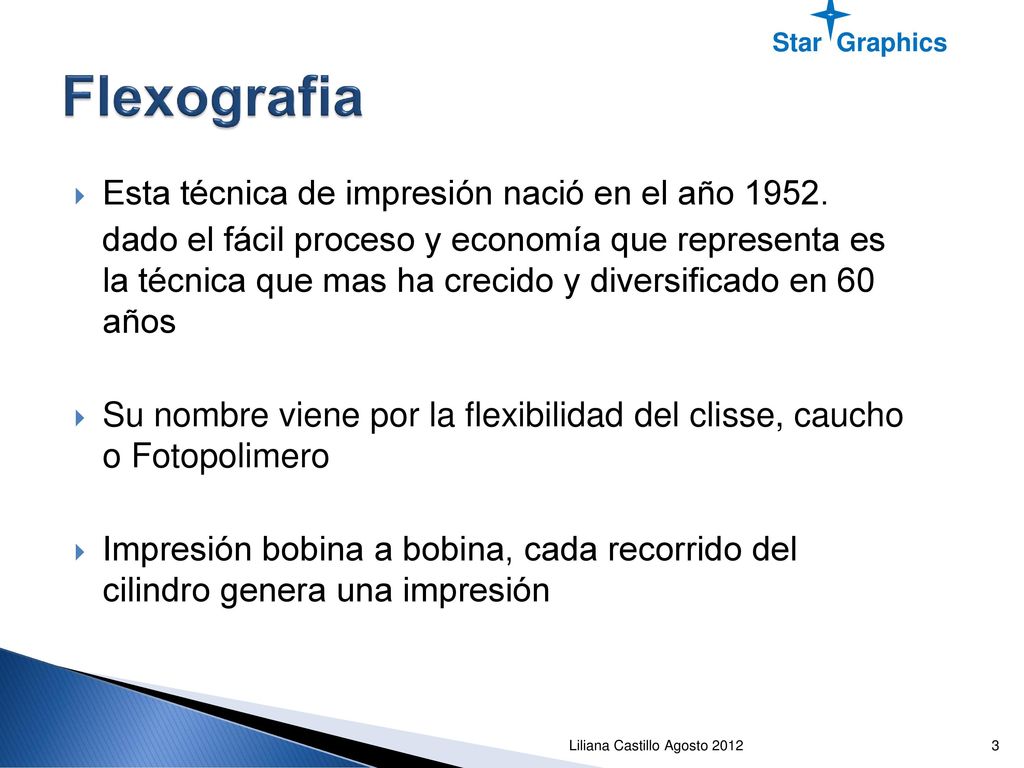

3 Flexografia Esta técnica de impresión nació en el año 1952.
Star Graphics Flexografia Esta técnica de impresión nació en el año 1952. dado el fácil proceso y economía que representa es la técnica que mas ha crecido y diversificado en 60 años Su nombre viene por la flexibilidad del clisse, caucho o Fotopolimero Impresión bobina a bobina, cada recorrido del cilindro genera una impresión Liliana Castillo Agosto 2012

4 Esquema de prensa flexografica
Star Graphics Esquema de prensa flexografica Liliana Castillo Agosto 2012

5 Esquema de prensa Huecograbado
Star Graphics Esquema de prensa Huecograbado Liliana Castillo Agosto 2012

6 Sistema de Impresión Flexografica
Star Graphics Sistema de Impresión Flexografica El sistema de prensas mas usadas son En línea Tambor central Liliana Castillo Agosto 2012

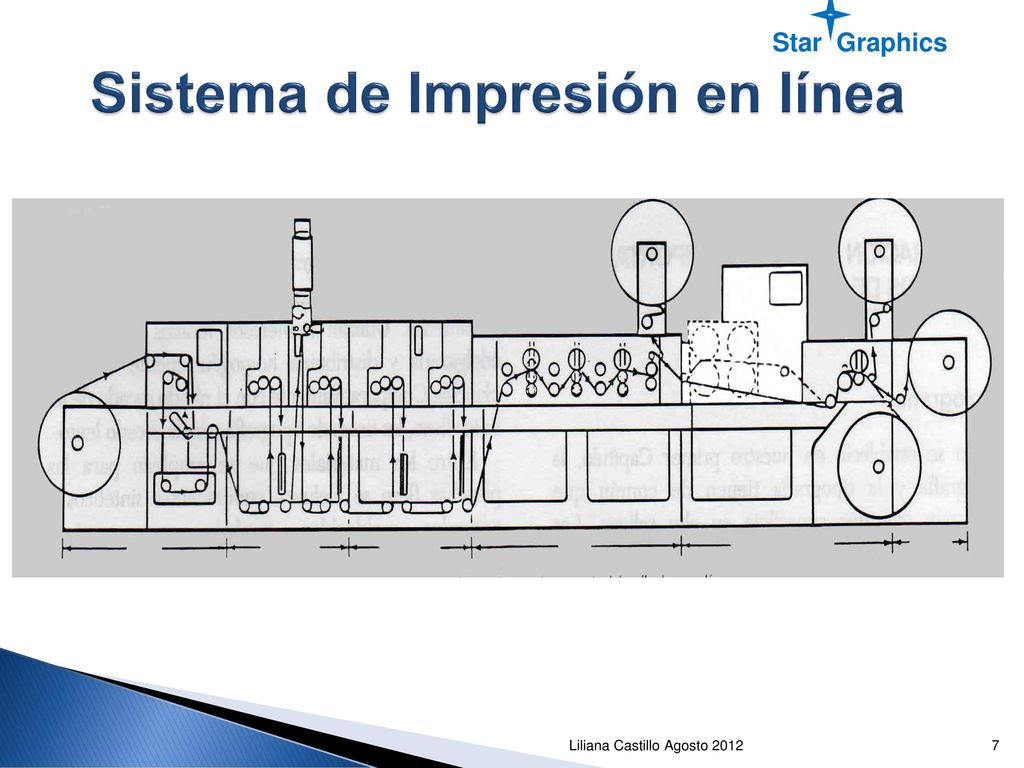

7 Sistema de Impresión en línea
Star Graphics Sistema de Impresión en línea Liliana Castillo Agosto 2012

8 Sistema tambor central
Star Graphics Sistema tambor central Liliana Castillo Agosto 2012

9 Flexografia Banda Angosta
Star Graphics Flexografia Banda Angosta Liliana Castillo Agosto 2012

10 CALIDAD EN LA IMPRESIÓN FLEXO
CALIDAD EN LA IMPRESIÓN FLEXO. Mientras la Flexografia siga logrando impre- siones de más y más calidad, la función del rodillo ANILOX sube en importancia porque el proceso requiere de más control sobre la película de tinta que se transfiere a la plancha. Star Graphics Liliana Castillo Agosto 2012

11 Star Graphics RODILLO DOSIFICADOR ANILOX (D): Rodillo recubierto de cromo o cerámica , que tiene grabadas unas finísimas celdas entre 80 y 1500 LPI El propósito del rodillo eso el de entregar una delgada y uniforme película de tinta a las planchas de fotopolímeros Este deposita la tinta sobre las aéreas de imagen Este rodillo no se detiene cuando la maquina para, el rodillo anilox gira a la misma velocidad tangencial que el cilindro porta plancha. Liliana Castillo Agosto 2012

12 Clasificación de las tintas de impresión
Star Graphics Clasificación de las tintas de impresión Fotografía ampliada dela superficie de un rodillo ANILOX CERAMICO Según Apariencia Liquidas Pastosas Liliana Castillo Agosto 2012

13 Star Graphics Fotopolimero - Clisse Liliana Castillo Agosto 2012

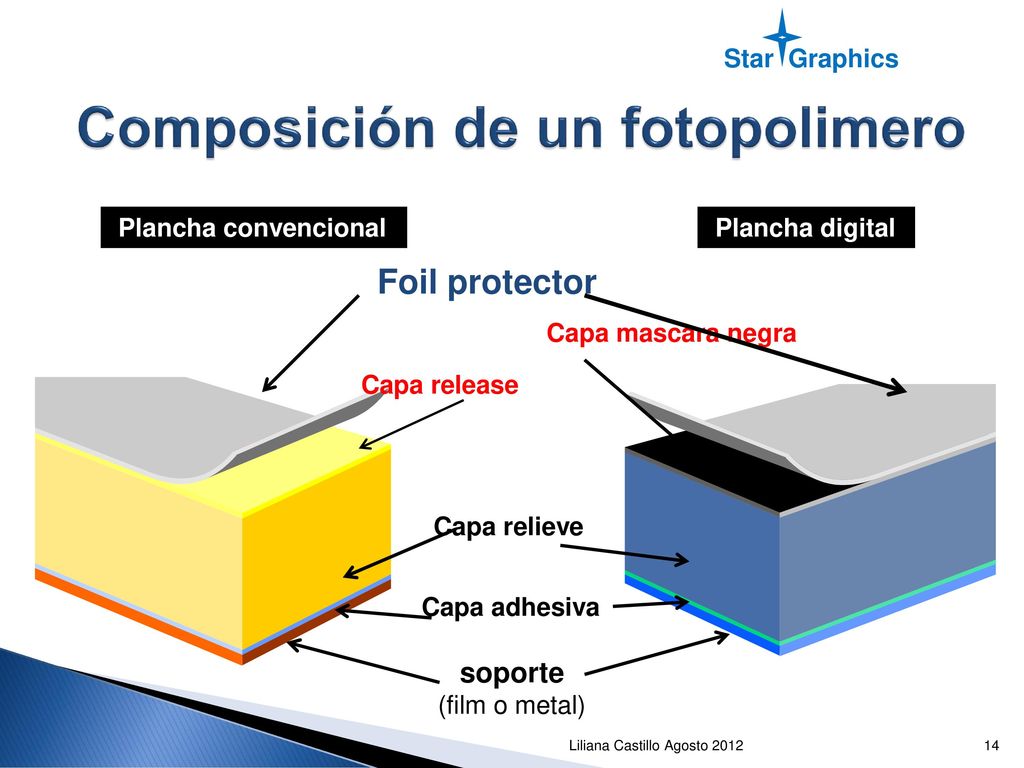

14 Composición de un fotopolimero
Star Graphics Composición de un fotopolimero Plancha convencional Plancha digital Foil protector Capa mascara negra Capa release Capa relieve Capa adhesiva soporte (film o metal) Liliana Castillo Agosto 2012

15 Proceso de una plancha flexo convencional
Star Graphics Proceso de una plancha flexo convencional Imagen 2.Proceso (desarrollo, fijación, secado) Película fotográfica sin procesar Proceso de la película fotográfica 3.Colocar el film sobre la placa 4. Exposición-UV Plancha sin procesar Plancha Procesada= clichée 5. Lavado . 6.Secado 7.Post-exposición Liliana Castillo Agosto 2012

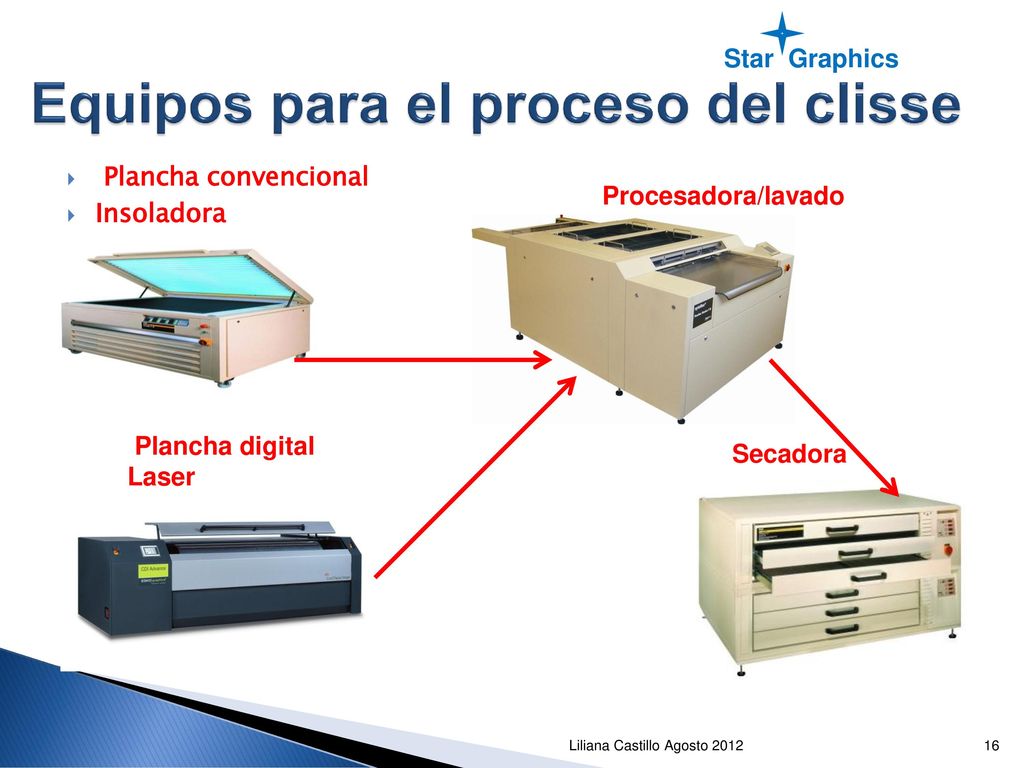

16 Equipos para el proceso del clisse
Star Graphics Equipos para el proceso del clisse Plancha convencional Insoladora Procesadora/lavado Plancha digital Laser Secadora Liliana Castillo Agosto 2012

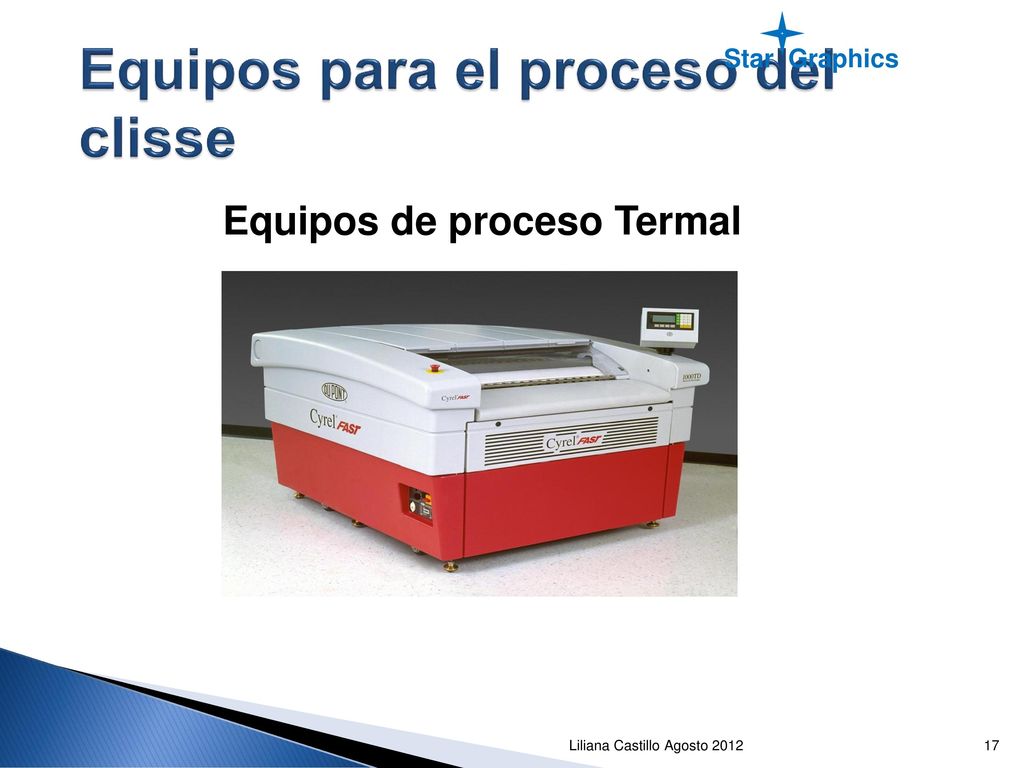

17 Equipos para el proceso del clisse
Star Graphics Equipos para el proceso del clisse Equipos de proceso Termal Liliana Castillo Agosto 2012

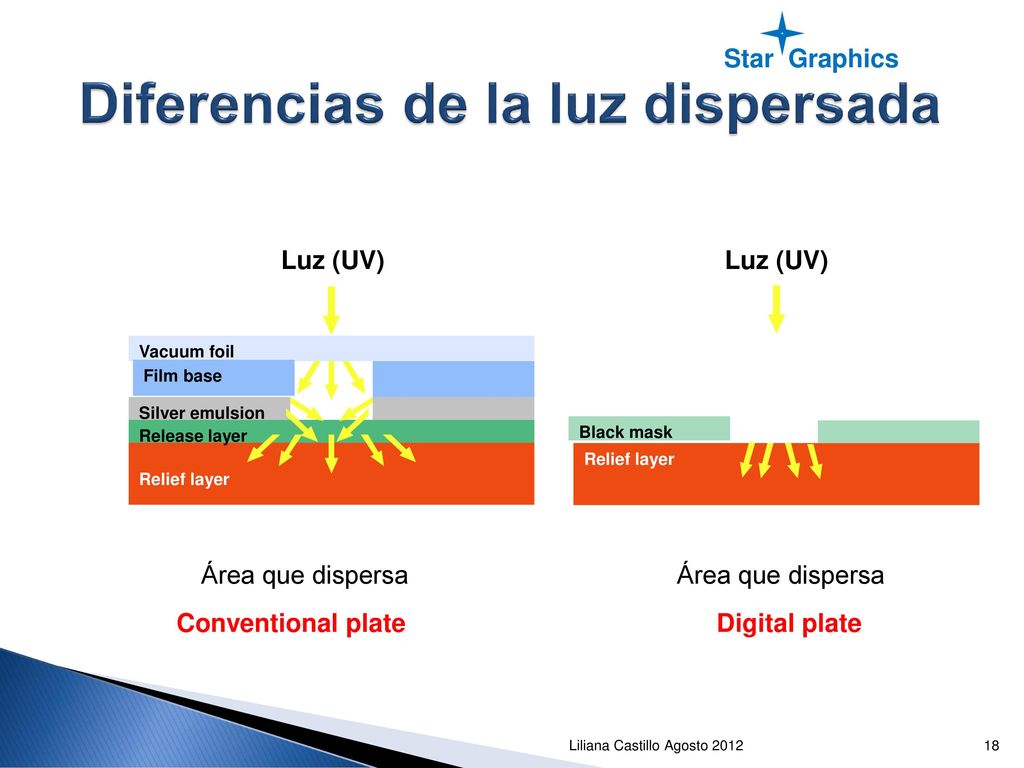

18 Diferencias de la luz dispersada
Star Graphics Diferencias de la luz dispersada Luz (UV) Luz (UV) Vacuum foil Film base Silver emulsion Release layer Black mask Relief layer Relief layer Área que dispersa Área que dispersa Conventional plate Digital plate Liliana Castillo Agosto 2012

19 Equipos para el proceso del clisse
Star Graphics Equipos para el proceso del clisse Relieve en Plancha Convencional Relieve Plancha digital Liliana Castillo Agosto 2012

20 Tintas : Composicion Vehículo o Barniz: Anilinas Colorantes:
Star Graphics Tintas : Composicion Resinas Vehículo o Barniz: Disolventes Anilinas Colorantes: Pigmentos Solventes: Solventes Evaporan. Aditivos : Varios Liliana Castillo Agosto 2012

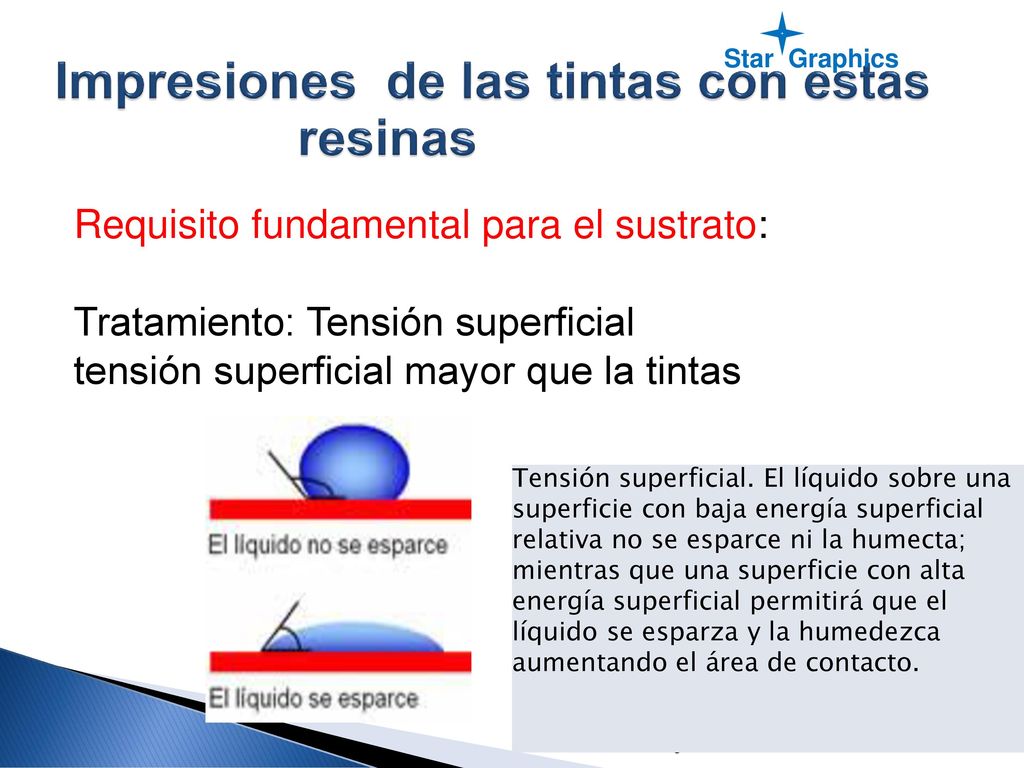

21 Impresiones de las tintas con estas resinas
Star Graphics Impresiones de las tintas con estas resinas Requisito fundamental para el sustrato: Tratamiento: Tensión superficial tensión superficial mayor que la tintas Tensión superficial. El líquido sobre una superficie con baja energía superficial relativa no se esparce ni la humecta; mientras que una superficie con alta energía superficial permitirá que el líquido se esparza y la humedezca aumentando el área de contacto. Liliana Castillo Agosto 2012

22 Resinas utilizadas en Flexografia
Star Graphics Resinas utilizadas en Flexografia Poliamida: solvente alcoholes. se utiliza para impresión de Pe, por superficie sin resistencias, solo decoración , excelente brillo. Nitrocelulosa :solvente alcoholes y esteres se utiliza para impresión de Pe,PP resistencia a refrigeración ,sellados Poliuretánicas: solvente alcoholes y esteres Acrílicas; solvente Agua se utiliza para la impresión de papeles, cartón corrugado. Liliana Castillo Agosto 2012

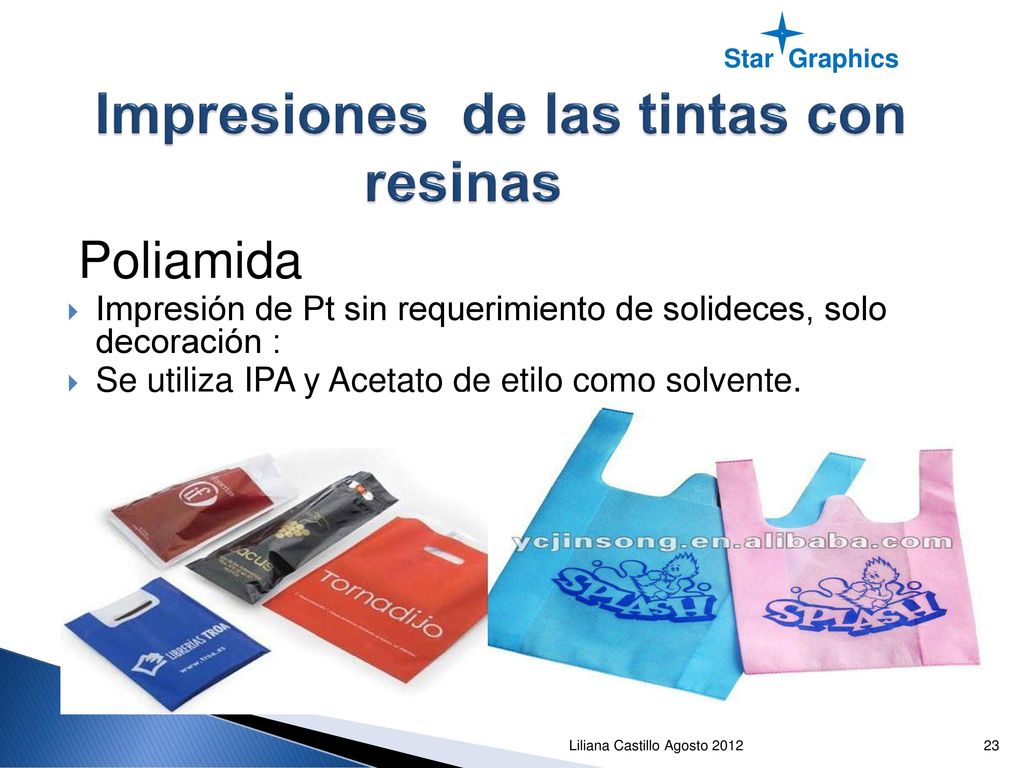

23 Impresiones de las tintas con resinas
Star Graphics Impresiones de las tintas con resinas Poliamida Impresión de Pt sin requerimiento de solideces, solo decoración : Se utiliza IPA y Acetato de etilo como solvente. Liliana Castillo Agosto 2012

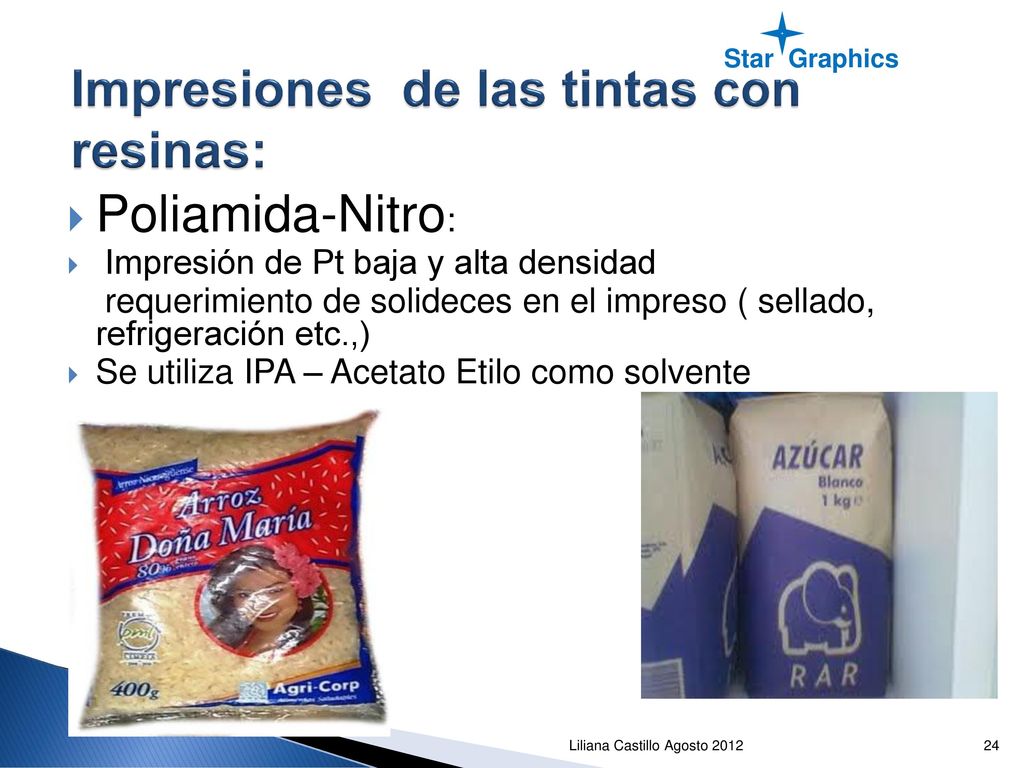

24 Impresiones de las tintas con resinas:
Star Graphics Impresiones de las tintas con resinas: Poliamida-Nitro: Impresión de Pt baja y alta densidad requerimiento de solideces en el impreso ( sellado, refrigeración etc.,) Se utiliza IPA – Acetato Etilo como solvente Liliana Castillo Agosto 2012

25 Impresiones de las tintas con resinas:
Star Graphics Impresiones de las tintas con resinas: Nitro- Poliuretanica: El aditivo poliuretanico actúa como catalizador, se utiliza como solvente Acetato de etilo Impresión de Pe alta densidad, PP, celofán, Poliamida, Poliéster , para laminación Liliana Castillo Agosto 2012

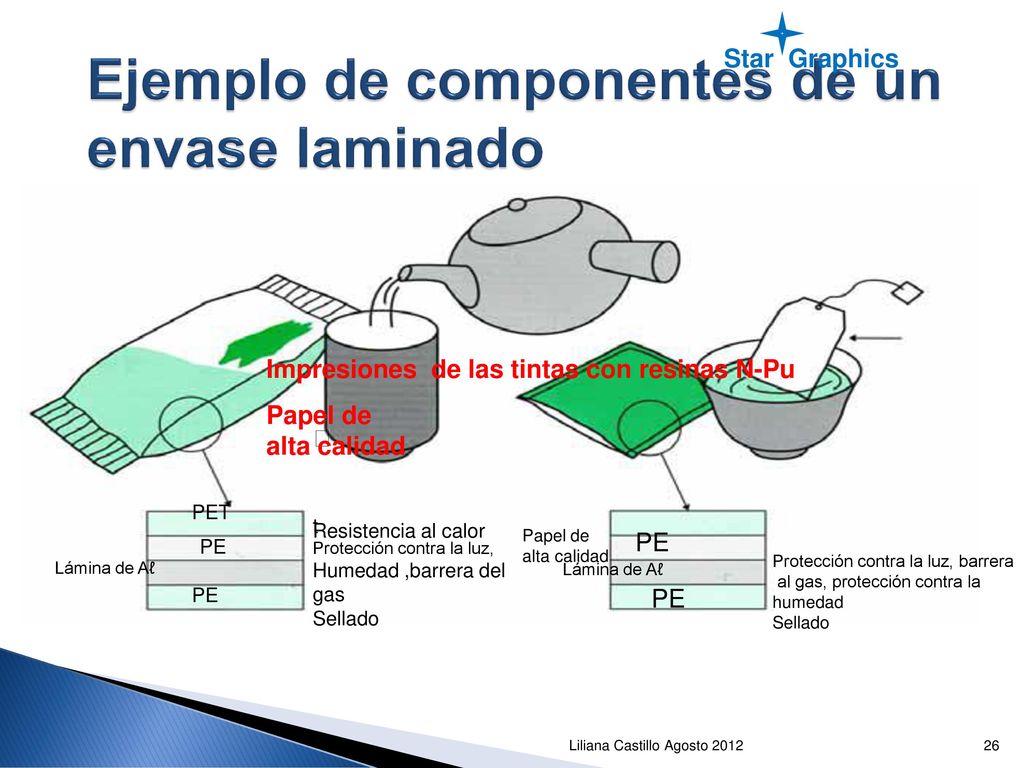

26 Ejemplo de componentes de un envase laminado
Star Graphics Papel de alta calidad Impresiones de las tintas con resinas N-Pu 􀂄 t Protección contra la luz, Humedad ,barrera del gas Sellado PET Papel de alta calidad Resistencia al calor Lámina de Aℓ PE PE Protección contra la luz, barrera al gas, protección contra la humedad Sellado Lámina de Aℓ PE PE Liliana Castillo Agosto 2012

27 Ventajas y desventajas de tintas base solvente
Star Graphics Ventajas y desventajas de tintas base solvente Ventajas: la gran versatilidad de tintas permite la impre- sion de distintos sustratos Permite impresiones con distintos tipos de so- deces. envases laminados Desventajas : Emisión de solventes costo de los solventes Disposición final medidas de seguridad. Liliana Castillo Agosto 2012

28 Impresiones de las tintas con resinas:
Star Graphics Impresiones de las tintas con resinas: Monómeros: Son las tintas conocidas como tintas “UV” Es decir que secan por reacción de la radiación UV, donde el componente llamado foto iniciador al estar en contacto con la radiación UV comienza la reacción en cadena Estas tintas son muy utilizadas en papeles, papeles sintéticos, films, impresos en flexografia “banda angosta”, en du gran mayoría etiquetas que deben poseer solideces a distintos fenómenos físicos y químicos Ejemplo: film Termocontraible Liliana Castillo Agosto 2012

29 Ventajas y desventajas de tintas UV
Star Graphics Ventajas y desventajas de tintas UV Ventajas : bajo consumo de energía alta productividad alta resistencia a la abrasión y agentes químicos alto brillo, superficie suave sin emisiones de solventes Desventajas: materias primas de alto costo causa irritación a la piel Liliana Castillo Agosto 2012

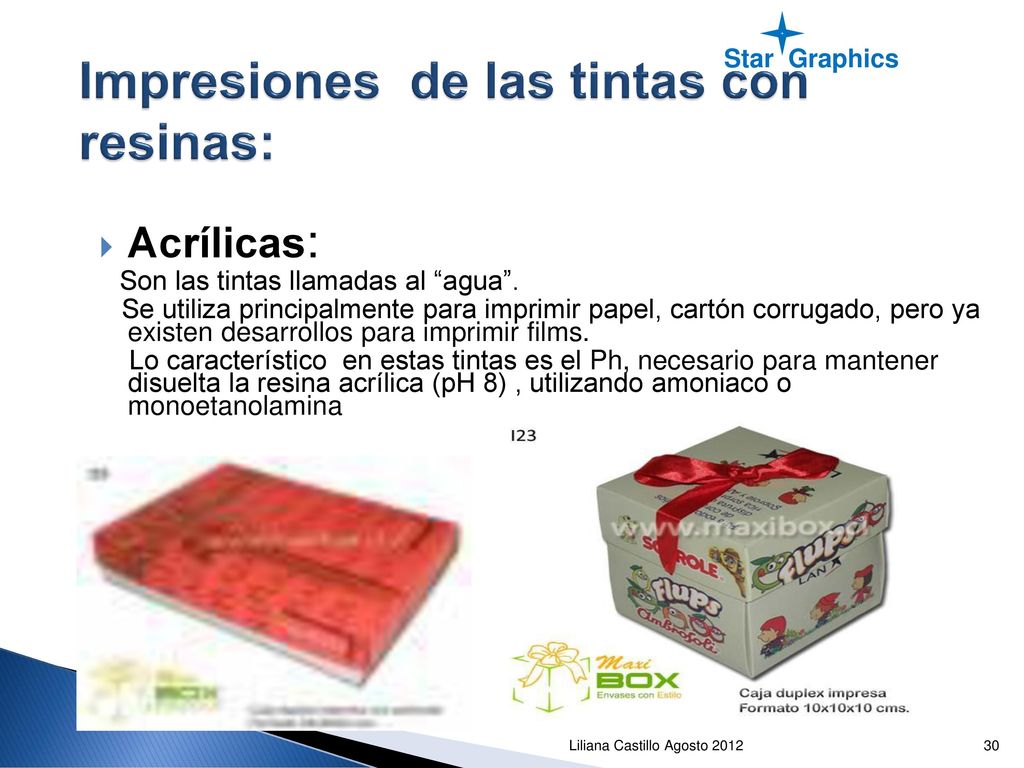

30 Impresiones de las tintas con resinas:
Star Graphics Impresiones de las tintas con resinas: Acrílicas: Son las tintas llamadas al “agua”. Se utiliza principalmente para imprimir papel, cartón corrugado, pero ya existen desarrollos para imprimir films. Lo característico en estas tintas es el Ph, necesario para mantener disuelta la resina acrílica (pH 8) , utilizando amoniaco o monoetanolamina Liliana Castillo Agosto 2012

31 Ventajas y desventajas de tintas “agua”
Star Graphics Ventajas y desventajas de tintas “agua” Ventajas: en general materias primas de menor costo emisiones bajas de solventes más fácil la disposición final Desventaja: Aun no se desarrolla para todos los sus- tratos. mayor cuidado en la impresión al contro- lar Ph y viscosidad Liliana Castillo Agosto 2012

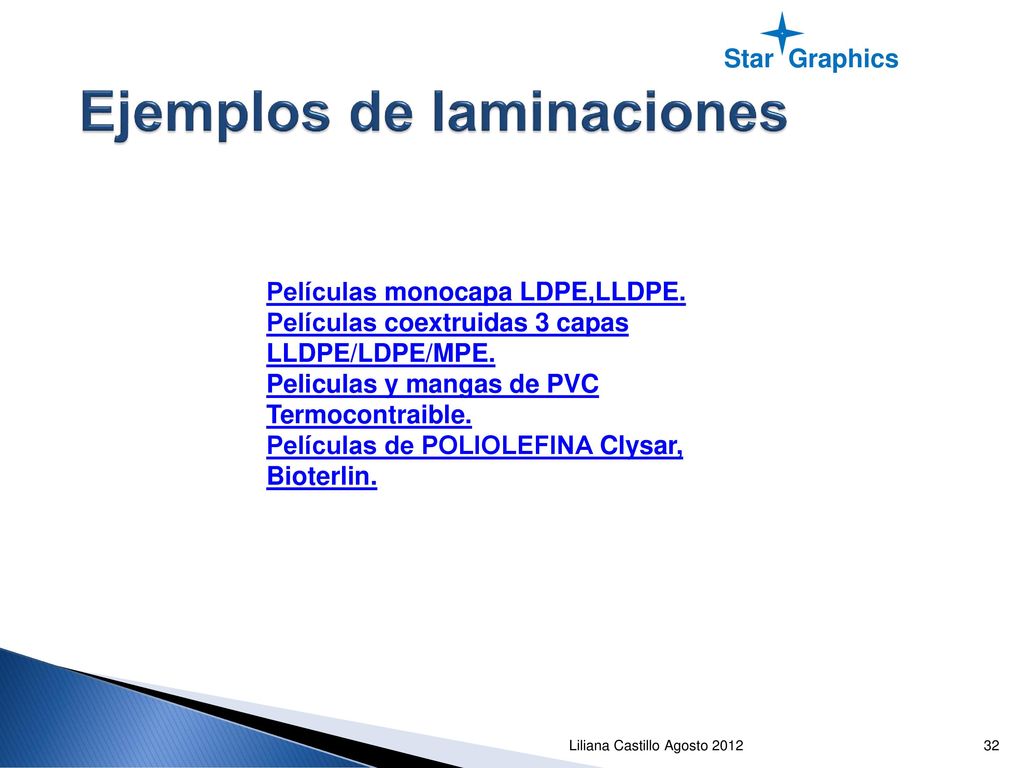

32 Ejemplos de laminaciones
Star Graphics Ejemplos de laminaciones Películas monocapa LDPE,LLDPE. Películas coextruidas 3 capas LLDPE/LDPE/MPE. Peliculas y mangas de PVC Termocontraible. Películas de POLIOLEFINA Clysar, Bioterlin. Liliana Castillo Agosto 2012

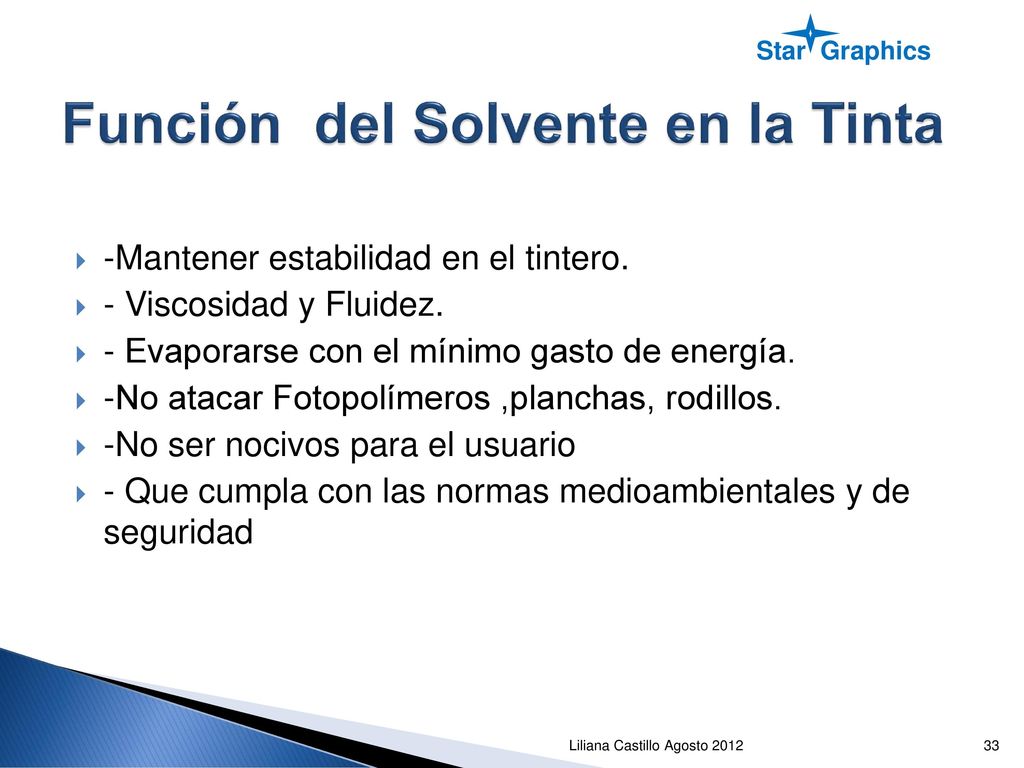

33 Función del Solvente en la Tinta
Star Graphics Función del Solvente en la Tinta -Mantener estabilidad en el tintero. - Viscosidad y Fluidez. - Evaporarse con el mínimo gasto de energía. -No atacar Fotopolímeros ,planchas, rodillos. -No ser nocivos para el usuario - Que cumpla con las normas medioambientales y de seguridad Liliana Castillo Agosto 2012

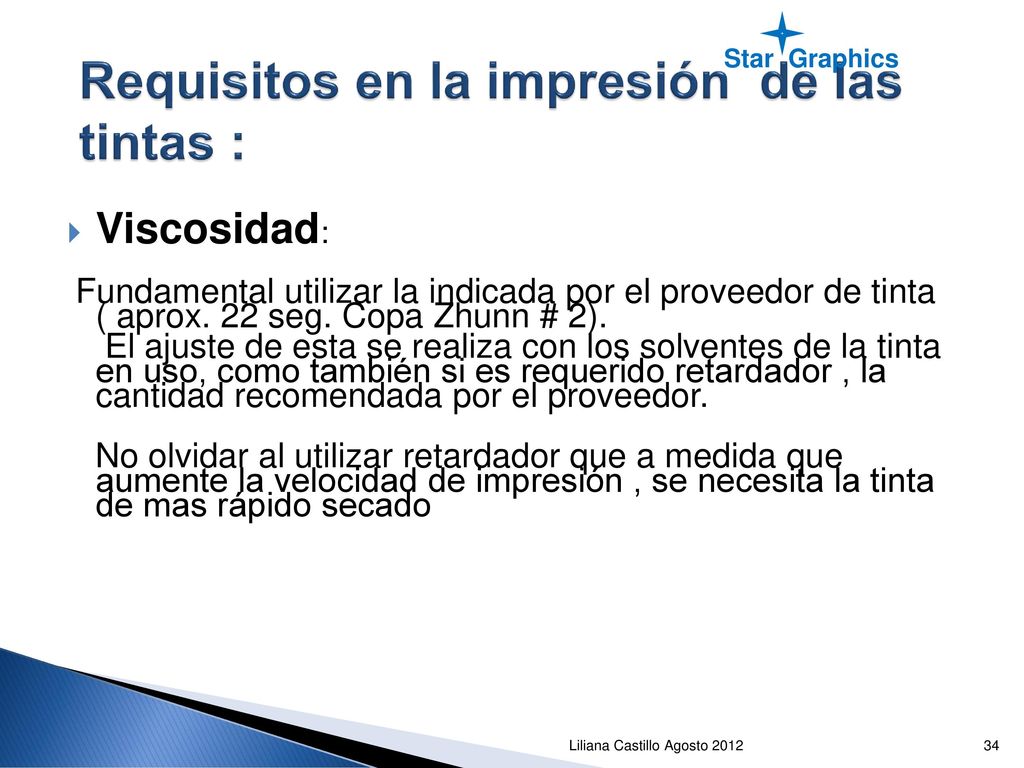

34 Requisitos en la impresión de las tintas :
Star Graphics Requisitos en la impresión de las tintas : Viscosidad: Fundamental utilizar la indicada por el proveedor de tinta ( aprox. 22 seg. Copa Zhunn # 2). El ajuste de esta se realiza con los solventes de la tinta en uso, como también si es requerido retardador , la cantidad recomendada por el proveedor. No olvidar al utilizar retardador que a medida que aumente la velocidad de impresión , se necesita la tinta de mas rápido secado Liliana Castillo Agosto 2012

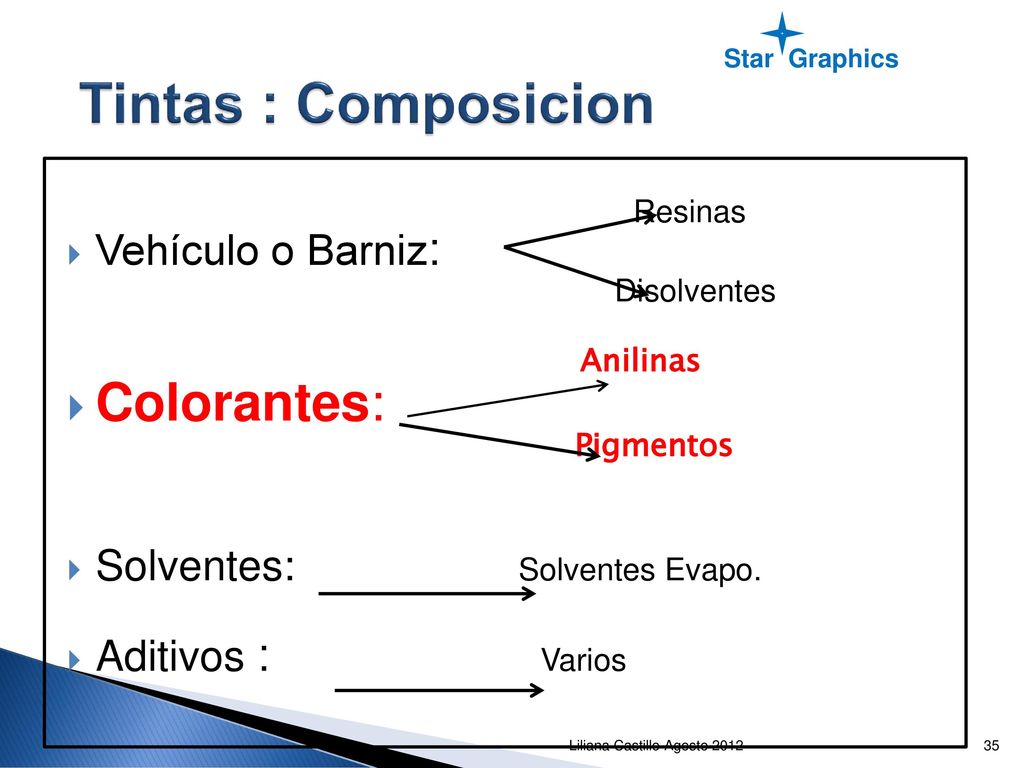

35 Tintas : Composicion Colorantes: Vehículo o Barniz: Anilinas
Star Graphics Tintas : Composicion Resinas Vehículo o Barniz: Disolventes Anilinas Colorantes: Pigmentos Solventes: Solventes Evapo. Aditivos : Varios Liliana Castillo Agosto 2012

36 Anilinas No existe una gran variedad de tonalidades.
Star Graphics Anilinas No existe una gran variedad de tonalidades. Su gran ventaja frente al pigmento es su transparencia. Su mayor utilización es en sustratos metálicos, que sumado a la transparencia logra un efecto metálico de color Liliana Castillo Agosto 2012

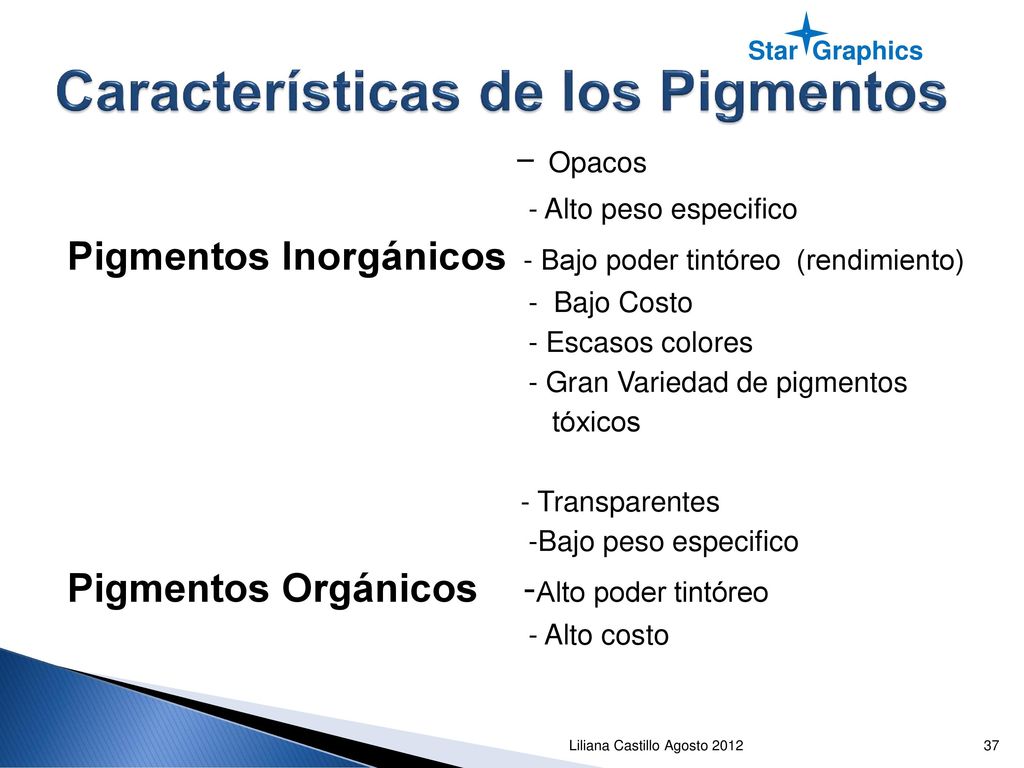

37 Características de los Pigmentos
Star Graphics Características de los Pigmentos - Opacos - Alto peso especifico Pigmentos Inorgánicos - Bajo poder tintóreo (rendimiento) - Bajo Costo - Escasos colores - Gran Variedad de pigmentos tóxicos - Transparentes -Bajo peso especifico Pigmentos Orgánicos -Alto poder tintóreo - Alto costo Liliana Castillo Agosto 2012

38 Tipos de Pigmentos Inorgánicos - Cromo- Molibdato de plomo
Star Graphics Tipos de Pigmentos - Dióxido de Titanio - Cromatos de Plomo Inorgánicos Cromo- Molibdato de plomo - Ferrocianuro Férrico - Bronce - Aluminio Liliana Castillo Agosto 2012

39 Tipos de Pigmentos - Amarillo y Naranja Bencidina
Star Graphics - Amarillo y Naranja Bencidina - Azul y Verde Phtalocianina - Rojo Rubí Orgánicos Rojo Litol - Rojo Laca De Bario y Calcio - Rodamina, Púrpura, violeta Varios Fluorescentes - Perlados Liliana Castillo Agosto 2012

40 Resistencia y/o solideces de los pigmentos
Star Graphics Resistencia y/o solideces de los pigmentos - Luz Física - Temperatura -Solventes -Ácidos Químicas Álcalis - Humedad - Aceites y grasas Liliana Castillo Agosto 2012

41 Dispersión de los pigmentos
Star Graphics Dispersión de los pigmentos Recordar que los pigmentos, se dispersan , no se disuelven, por lo que el proceso de dispersión, molienda es fundamental para obtener el mejor desarrollo del color Liliana Castillo Agosto 2012

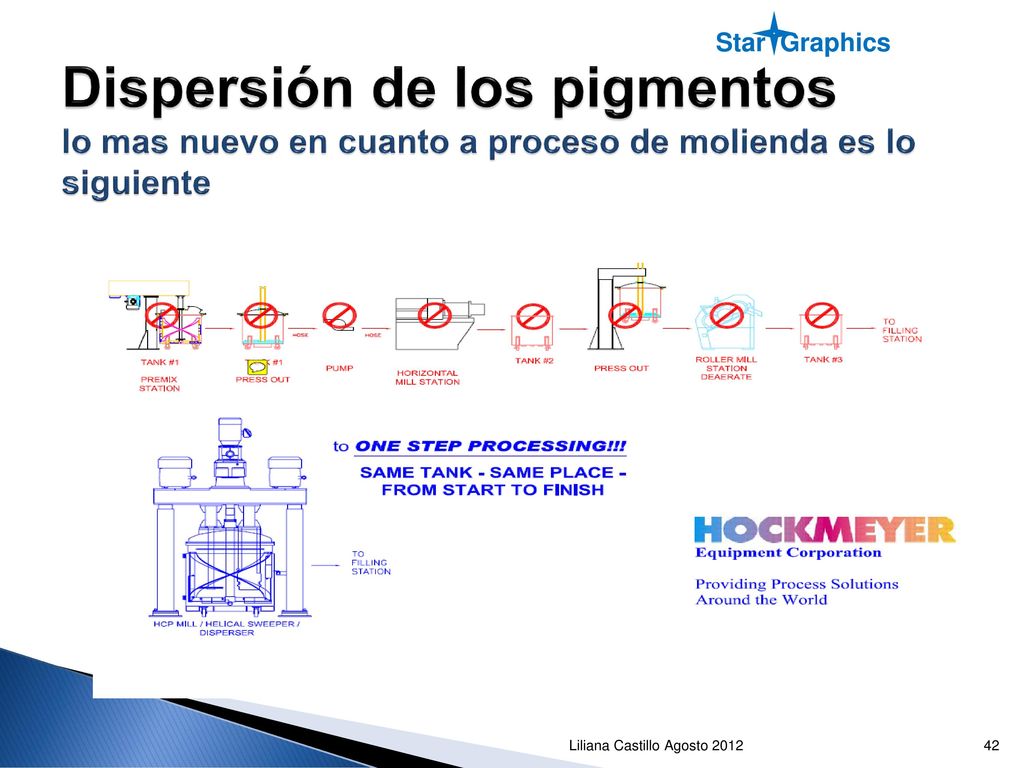

42 Star Graphics Dispersión de los pigmentos lo mas nuevo en cuanto a proceso de molienda es lo siguiente Liliana Castillo Agosto 2012

43 Color : Porque vemos color?
Star Graphics Color : Porque vemos color? Liliana Castillo Agosto 2012

44 Color :Que ve el ser Humano
Star Graphics Color :Que ve el ser Humano Liliana Castillo Agosto 2012

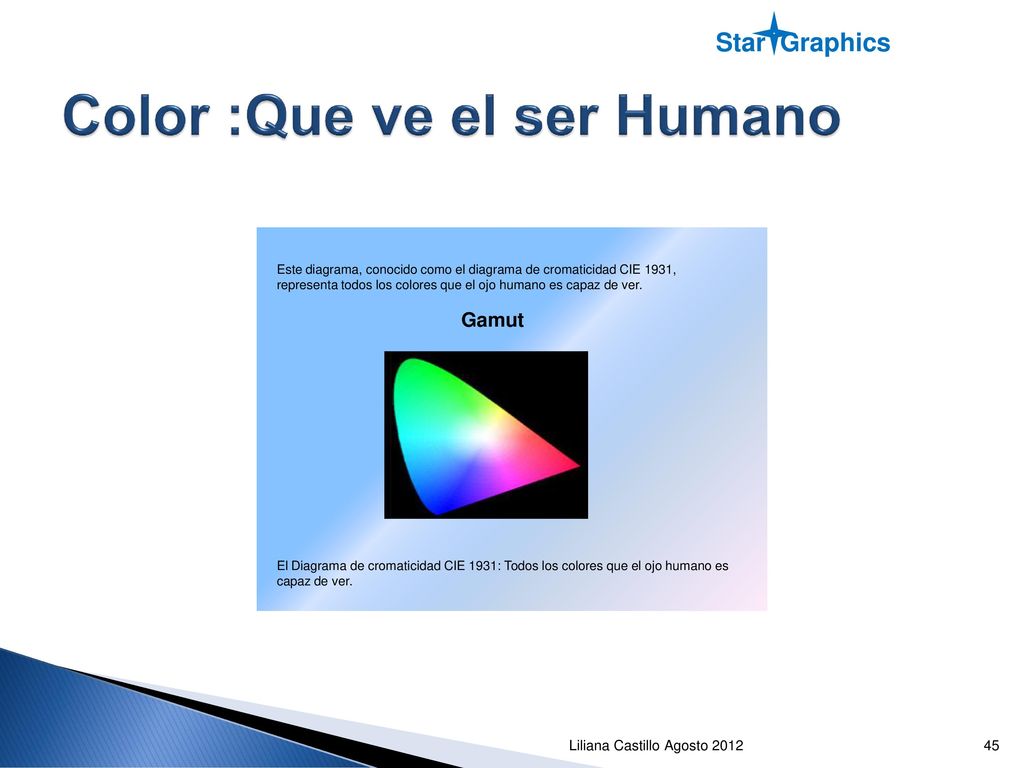

45 Color :Que ve el ser Humano
Star Graphics Color :Que ve el ser Humano Liliana Castillo Agosto 2012

46 Teoría del Color Substractiva
Star Graphics Teoría del Color Substractiva Tinta Cyan+Tinta Magenta+Tinta Amarilla= Negro Ejemplo: Impresión a color Liliana Castillo Agosto 2012

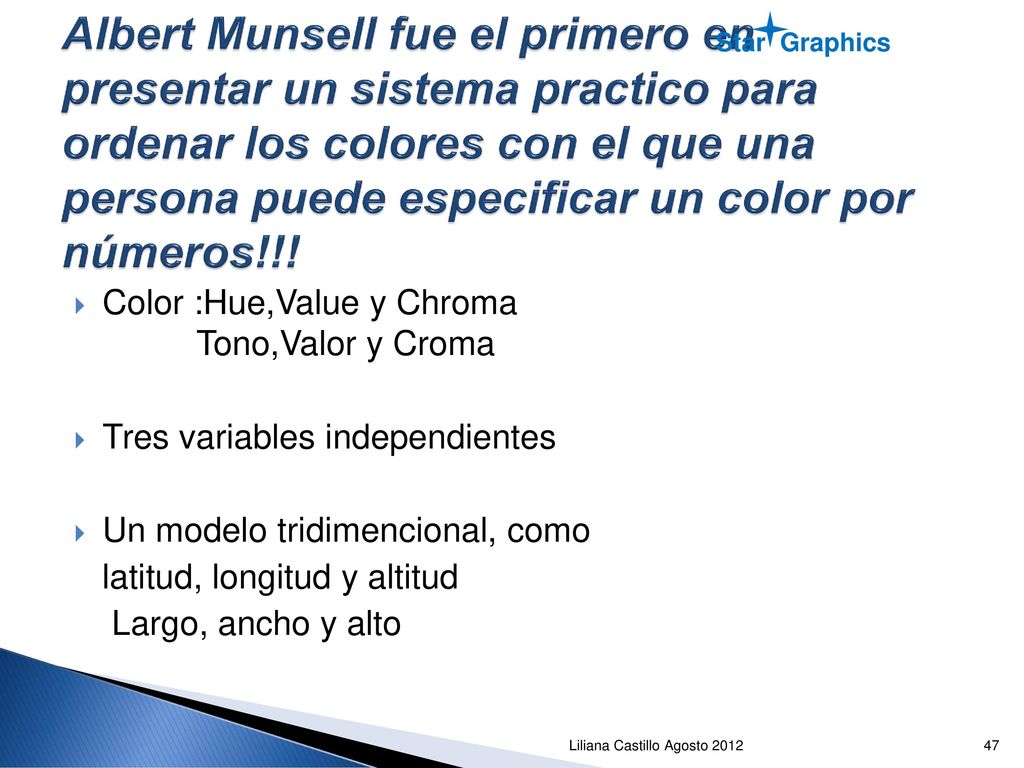

47 Star Graphics Albert Munsell fue el primero en presentar un sistema practico para ordenar los colores con el que una persona puede especificar un color por números!!! Color :Hue,Value y Chroma Tono,Valor y Croma Tres variables independientes Un modelo tridimencional, como latitud, longitud y altitud Largo, ancho y alto Liliana Castillo Agosto 2012

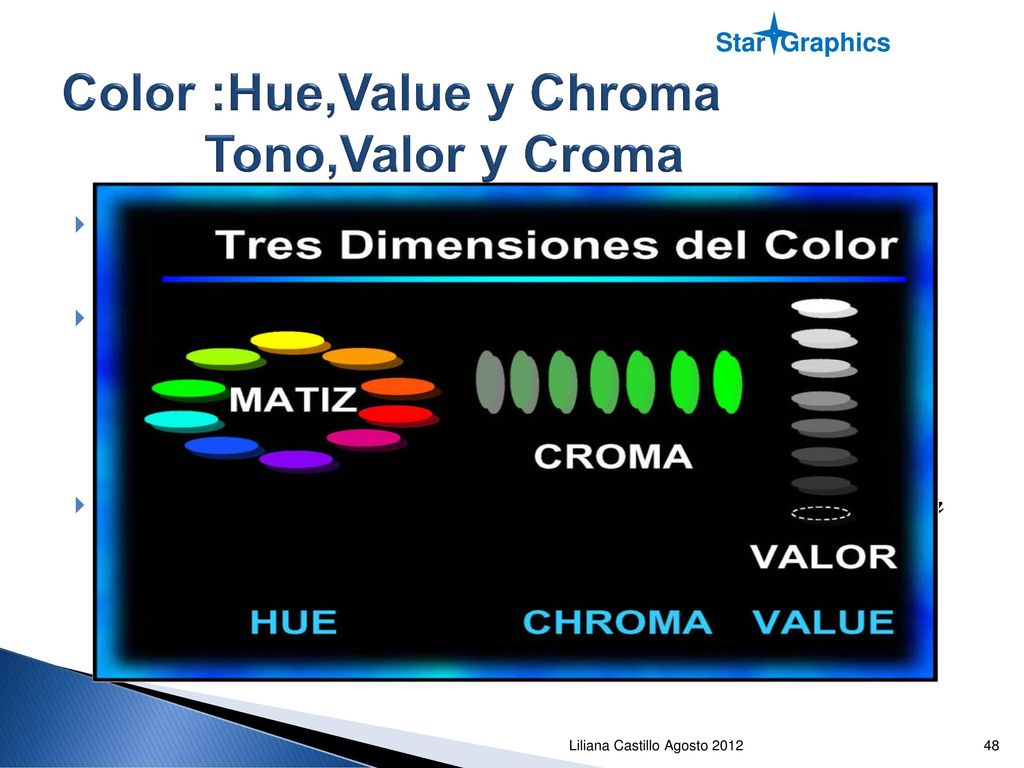

48 Color :Hue,Value y Chroma Tono,Valor y Croma
Star Graphics Tres variables independientes Un modelo tridimencional, como latitud, longitud y altitud Largo, ancho y alto Albert Munsell fue el primero en presentar un sistema practico para ordenar los colores con el que una persona puede especificar un color por números!!! Liliana Castillo Agosto 2012

49 Color :Hue,Value y Chroma Tono,Valor y Croma
Star Graphics Liliana Castillo Agosto 2012

50 Color :Hue,Value y Chroma Tono,Valor y Croma
Star Graphics Liliana Castillo Agosto 2012

51 Color : CIELAB Espacio de color Star Graphics Diferencias
+DL* = claro -DL* = Obscuro +Da* = mas rojo Da* = mas verde +Db* = mas amllo. -Db* = mas azul L* =Luminosidad a* = Rojo - Verde b* = Amarillo- Azul Liliana Castillo Agosto 2012

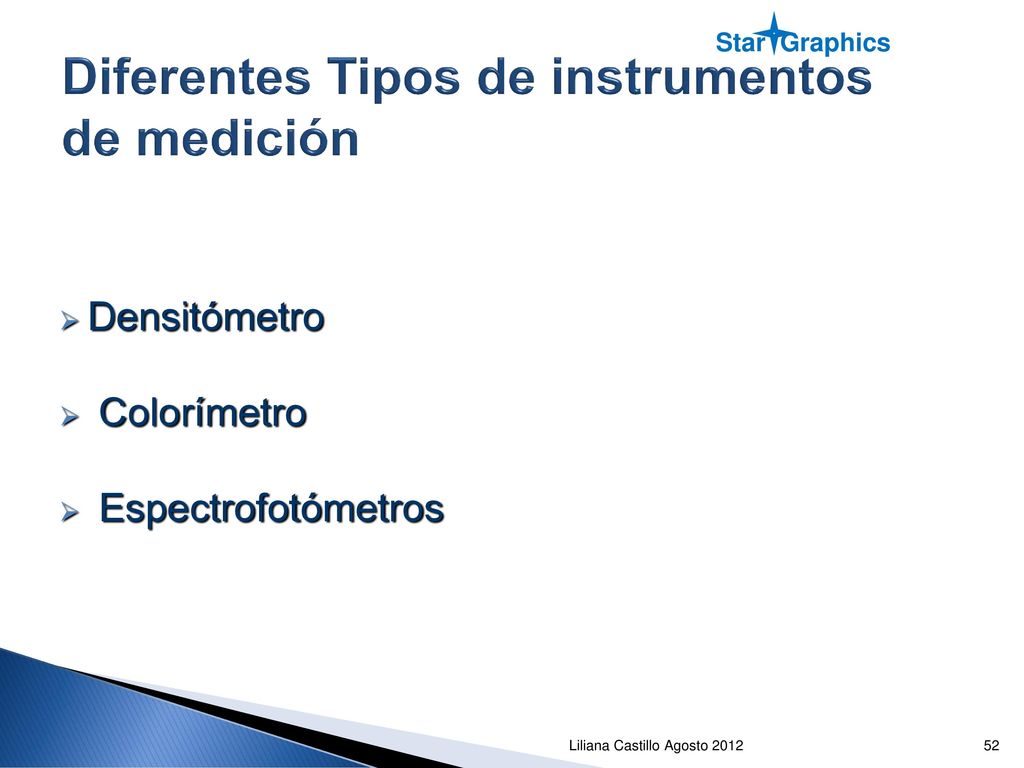

52 Diferentes Tipos de instrumentos de medición
Star Graphics Densitómetro Colorímetro Espectrofotómetros Liliana Castillo Agosto 2012

53 m 1.28 D Densitómetro A ll pantalla receptor lampara optico filtro
Star Graphics pantalla A ll m 1.28 D receptor lampara filtro optico apertura Liliana Castillo Agosto 2012

54 Colorímetro Usa tres o cuatro filtros Star Graphics receptor
iluminante filtros óptico apertura Liliana Castillo Agosto 2012

55 Diferentes Tipos de instrumentos de medición
Star Graphics Posee de filtros para la descomposición del color RECEPTOR FILTROS APERTURA LAMPARA LENTES Liliana Castillo Agosto 2012

56 Diagrama del color, reproducción
Star Graphics Diagrama del color, reproducción Liliana Castillo Agosto 2012

57 Normas de Impresión ISO 12647:
Star Graphics Normas de Impresión ISO 12647: Entrega valores de L , a y b para las tintas a utilizar , según la tecnología de Impresión y sustrato. IFRA : Publicaron procedimientos para la estandarización integrándolos con los estándar ISO. GRACOL, SNAP, FOGRA : Entregan diferentes procedimientos para lograr las especificaciones ISO Liliana Castillo Agosto 2012

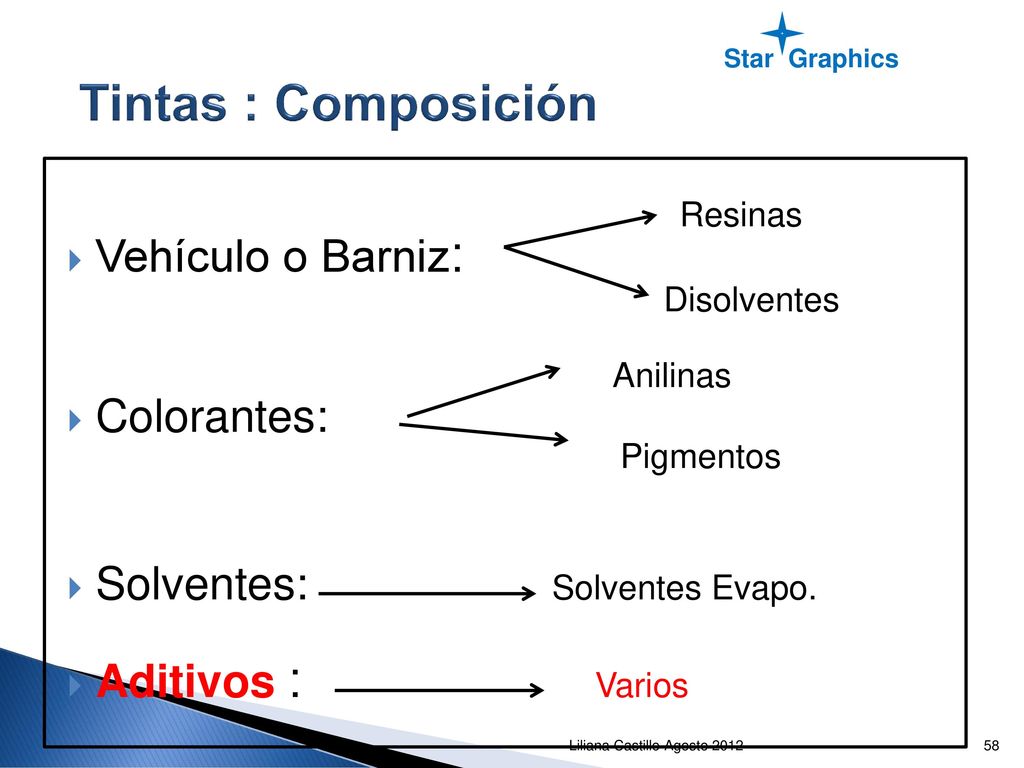

58 Tintas : Composición Vehículo o Barniz: Anilinas Colorantes:
Star Graphics Tintas : Composición Resinas Vehículo o Barniz: Disolventes Anilinas Colorantes: Pigmentos Solventes: Solventes Evapo. Aditivos : Varios Liliana Castillo Agosto 2012

59 Aditivos Función : Mejoran propiedades del Barniz Tipos: - Ceras
Star Graphics Aditivos Función : Mejoran propiedades del Barniz Tipos: - Ceras - Plastificantes Antiespumante -Agente de anclaje Catalizadores - Siliconas - Antioxidante - Anti sedimentación Humectantes - Mateante Liliana Castillo Agosto 2012

60 Como utilizar los aditivos?
Star Graphics Como utilizar los aditivos? Los aditivos mencionados los incorpora el fabricante de tinta, en el caso que el impresor incorpore alguno de estos aditivos, debe seguir las instrucciones dadas en la ficha técnica de la tinta. Lo mas común es: Ajustes de viscosidad, con lo recomendado por el fabricante Incorporación de aditivos de reacción, como aditivos de anclaje, fotoiniciadores, pero siempre basándose en lo recomendado en la ficha técnica. Liliana Castillo Agosto 2012

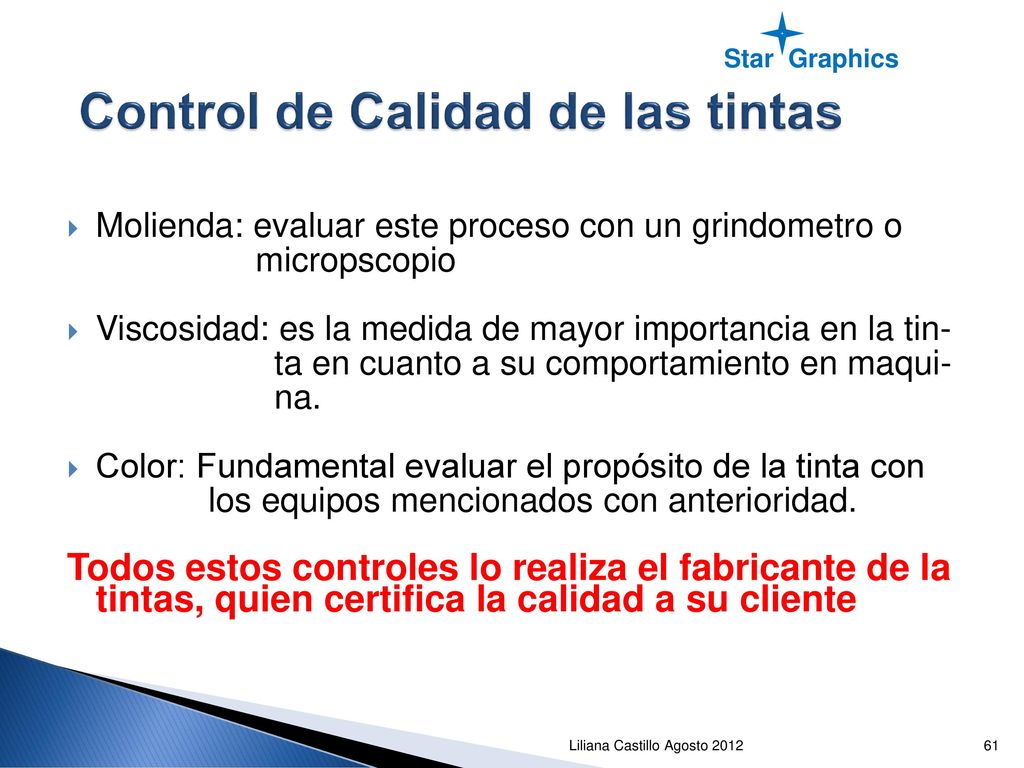

61 Control de Calidad de las tintas
Star Graphics Control de Calidad de las tintas Molienda: evaluar este proceso con un grindometro o micropscopio Viscosidad: es la medida de mayor importancia en la tin- ta en cuanto a su comportamiento en maqui- na. Color: Fundamental evaluar el propósito de la tinta con los equipos mencionados con anterioridad. Todos estos controles lo realiza el fabricante de la tintas, quien certifica la calidad a su cliente Liliana Castillo Agosto 2012

62 Reologia Viscosidad Tixotropía Rigidez Tirantez
Star Graphics Def. Es la ciencia que se dedica a estudiar los fenómenos físicos relacionados con la viscosidad de los fluidos deformables Viscosidad Tixotropía Rigidez Tirantez Liliana Castillo Agosto 2012

63 Viscosidad Definición: Es aquella propiedad del fluido que
Star Graphics Definición: Es aquella propiedad del fluido que se resiste a su deformación. Formas de medir: Tintas Liquidas: Copa Zhan 2 Copa Ford 4 Copa Shell 3 Se expresa en seg”. Tintas Pastas: Viscosímetro Laray Se expresa en Poises Liliana Castillo Agosto 2012

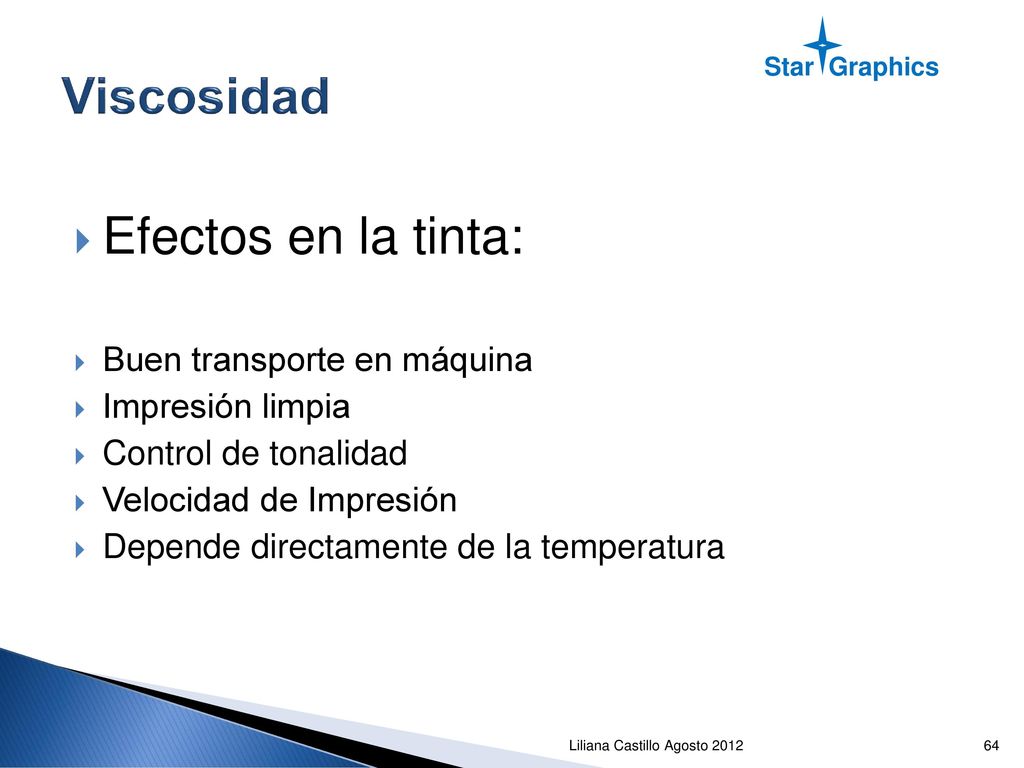

64 Viscosidad Efectos en la tinta: Buen transporte en máquina
Star Graphics Efectos en la tinta: Buen transporte en máquina Impresión limpia Control de tonalidad Velocidad de Impresión Depende directamente de la temperatura Liliana Castillo Agosto 2012

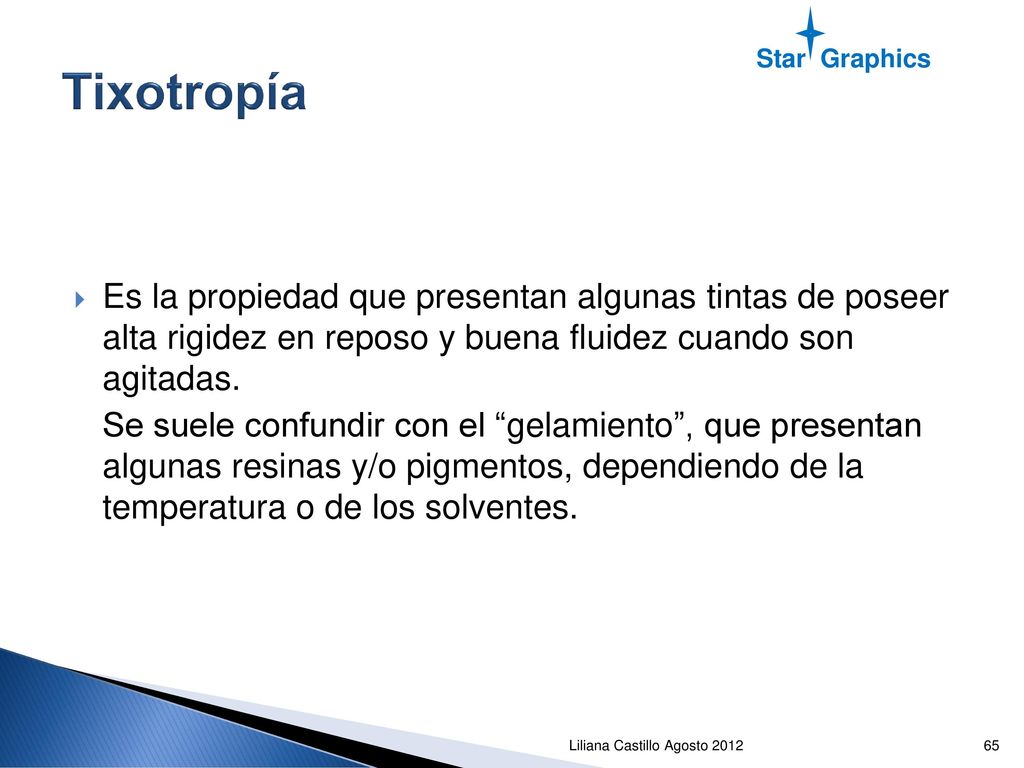

65 Tixotropía Star Graphics Es la propiedad que presentan algunas tintas de poseer alta rigidez en reposo y buena fluidez cuando son agitadas. Se suele confundir con el “gelamiento”, que presentan algunas resinas y/o pigmentos, dependiendo de la temperatura o de los solventes. Liliana Castillo Agosto 2012

66 Lograr buena impresión
Lo principal es la limpieza del anilox PARA OBTENER LA MAXIMA VIDA DE UN ANILOX HAY QUE SEGUIR LAS SIGUIENTES REGLAS BASICAS. - Mientras el rodillo este rodando nunca permita que ruede en seco. - El agua no es un lubricante y puede causar excesivo desgaste. - Excesiva espuma en la tinta, puede causar daño al anilox - Cuando la unidad impresora este fuera de uso, separe los rodillo tan pronto sea posible. - Lavar inmediatamente el anilox antes que la tinta seque. - Utilice un cepillo de acero si el anilox es cerámico para la limpieza. - Utilice un cepillo de bronce si el anilox es de cromo. Liliana Castillo Agosto 2012

67 Clasificación de las tintas de impresión
Star Graphics Clasificación de las tintas de impresión Fotografía ampliada dela superficie de un rodillo ANILOX CERAMICO Según Apariencia Liquidas Pastosas Liliana Castillo Agosto 2012

68 Star Graphics Limpieza del Anilox Liliana Castillo Agosto 2012

69 Agradezco su atención Atenta a sus consultas Star Graphics
Liliana Castillo Agosto 2012
