1 ROTOGRABADO HISTORIA Y PROCESO
HUECOGRABADO ROTOGRABADO HISTORIA Y PROCESO

2 JOHARS BUENO NATHALY SANDOVAL
PRESENTADO POR: JOHARS BUENO NATHALY SANDOVAL

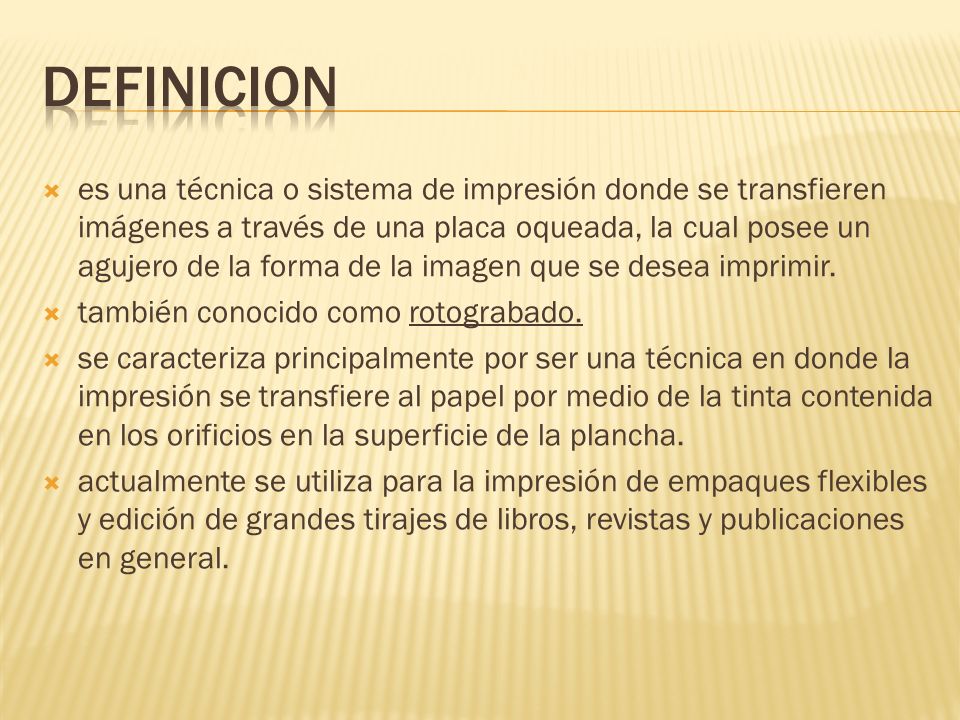

3 DEFINICION es una técnica o sistema de impresión donde se transfieren imágenes a través de una placa oqueada, la cual posee un agujero de la forma de la imagen que se desea imprimir. también conocido como rotograbado. se caracteriza principalmente por ser una técnica en donde la impresión se transfiere al papel por medio de la tinta contenida en los orificios en la superficie de la plancha. actualmente se utiliza para la impresión de empaques flexibles y edición de grandes tirajes de libros, revistas y publicaciones en general.

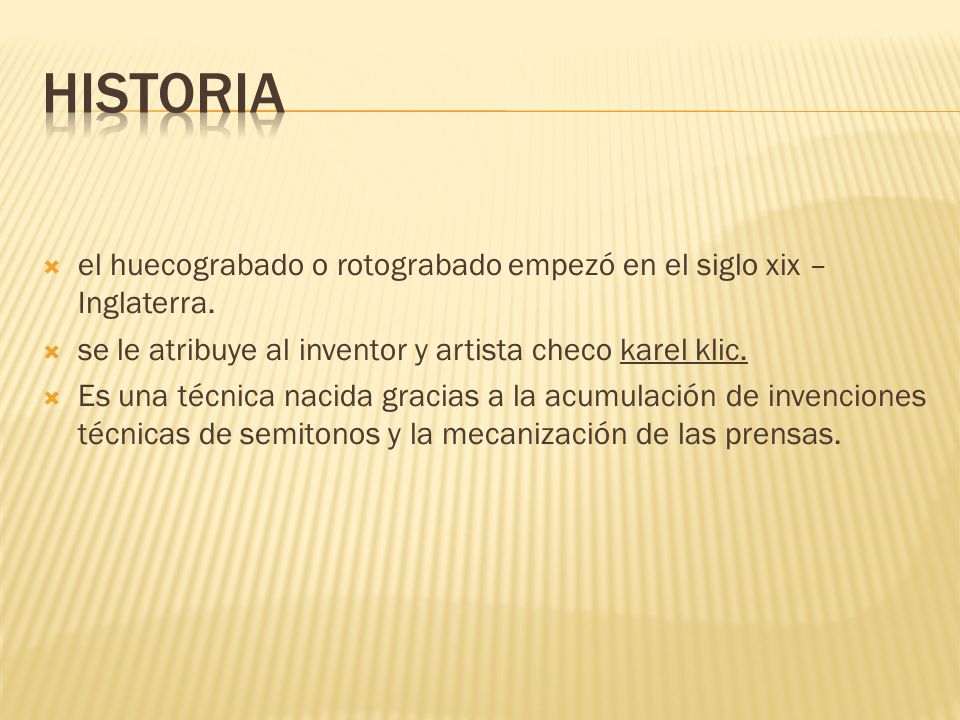

4 historia el huecograbado o rotograbado empezó en el siglo xix – Inglaterra. se le atribuye al inventor y artista checo karel klic. Es una técnica nacida gracias a la acumulación de invenciones técnicas de semitonos y la mecanización de las prensas.

5 Proceso en sus inicios En una placa metálica de cobre se hacían las oquedades o se repujan con el buril o punta seca (es la herramienta con que se repujaba). Se preparaba la tinta acuosa o alcohólica. Se ponía la tinta con una brocha en toda la superficie. Se limpiaba el exceso de tinta con papel periódico Se colocaba en una maquina prensadora y se imprimía.

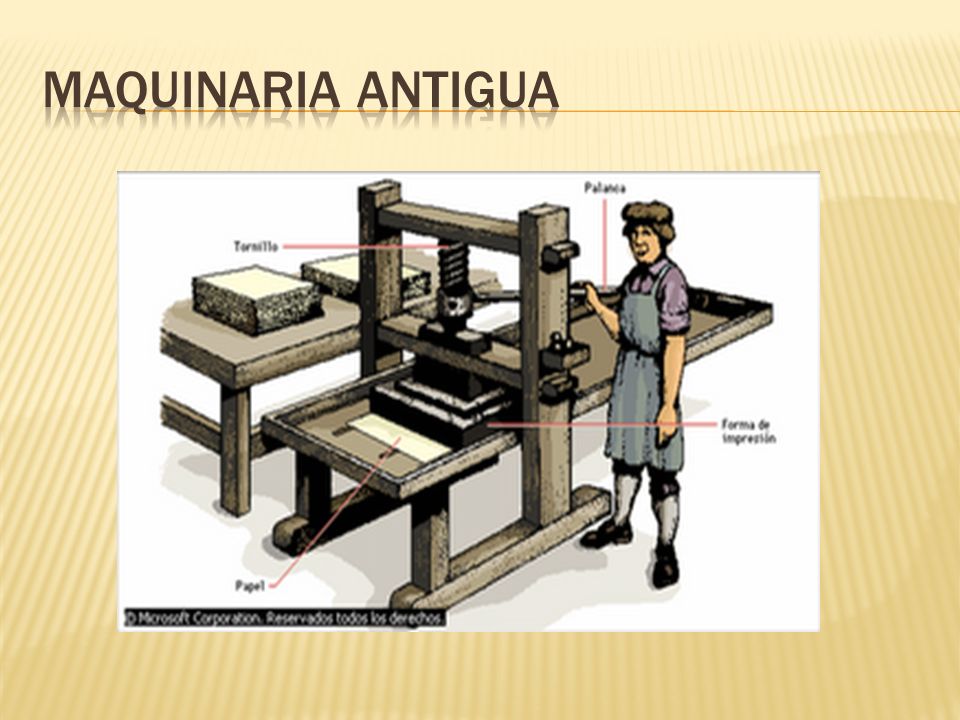

6 Maquinaria antigua

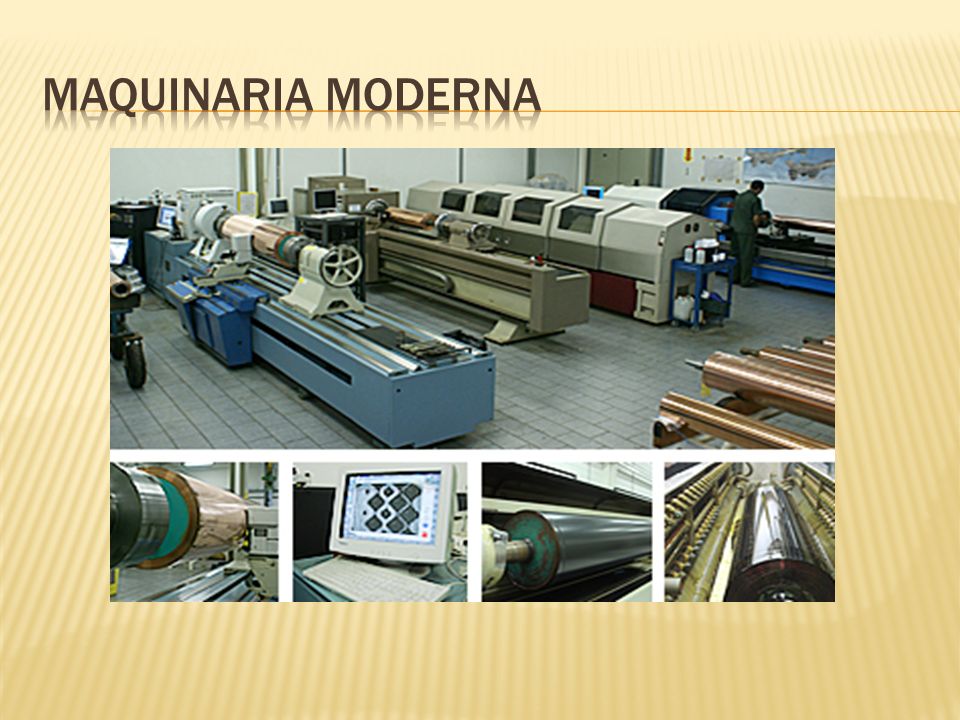

7 Maquinaria moderna

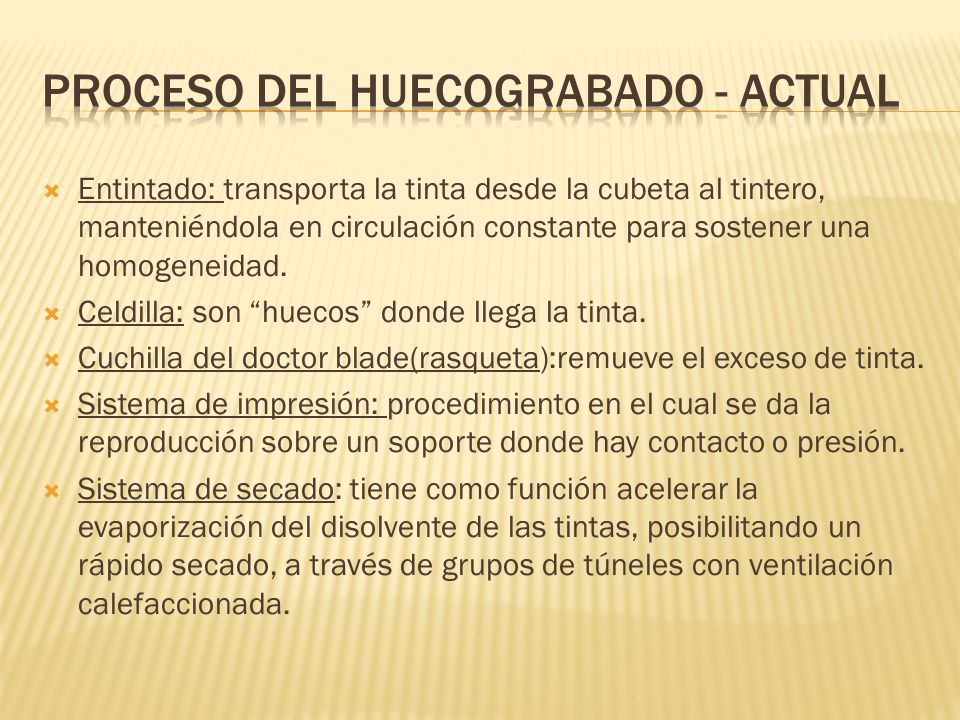

8 Proceso del huecograbado - actual
Entintado: transporta la tinta desde la cubeta al tintero, manteniéndola en circulación constante para sostener una homogeneidad. Celdilla: son “huecos” donde llega la tinta. Cuchilla del doctor blade(rasqueta):remueve el exceso de tinta. Sistema de impresión: procedimiento en el cual se da la reproducción sobre un soporte donde hay contacto o presión. Sistema de secado: tiene como función acelerar la evaporización del disolvente de las tintas, posibilitando un rápido secado, a través de grupos de túneles con ventilación calefaccionada.

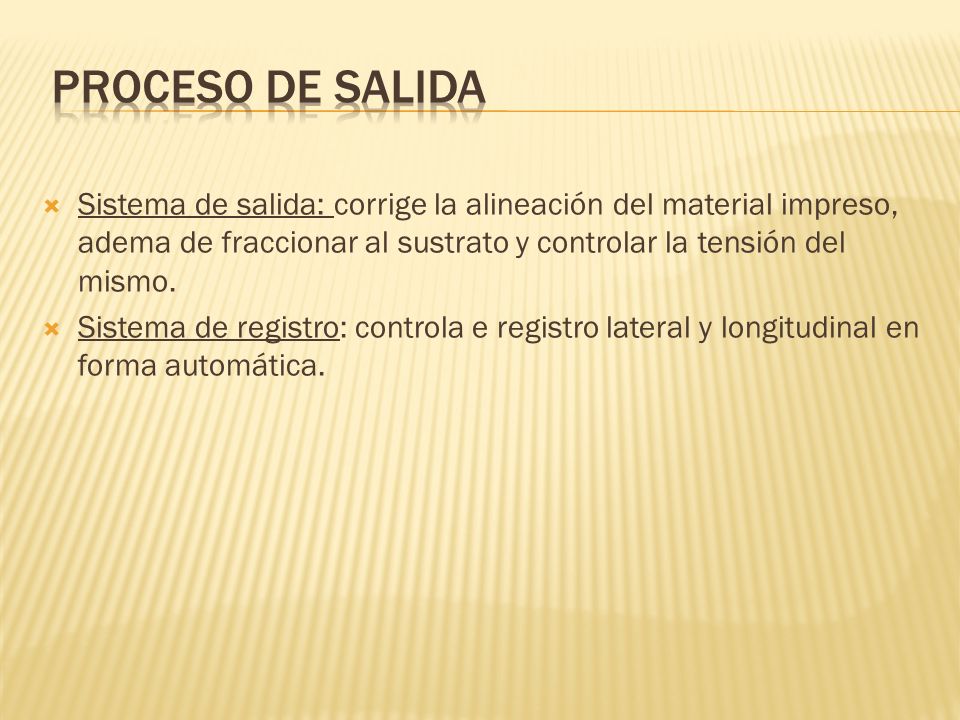

9 Proceso de salida Sistema de salida: corrige la alineación del material impreso, adema de fraccionar al sustrato y controlar la tensión del mismo. Sistema de registro: controla e registro lateral y longitudinal en forma automática.

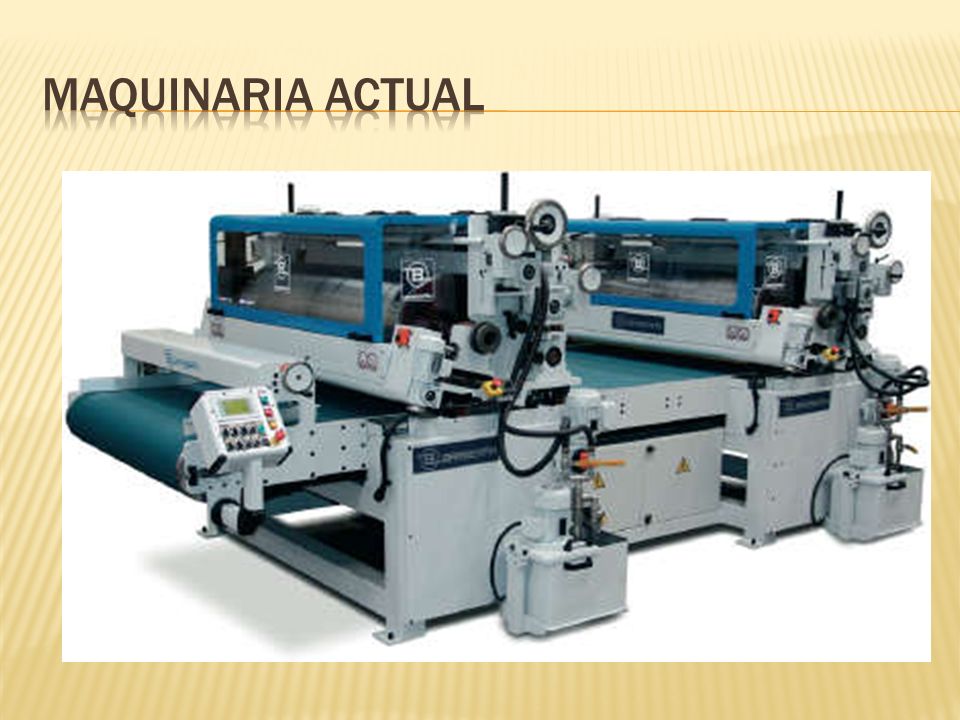

10 Maquinaria actual

11 Tipos de celdas

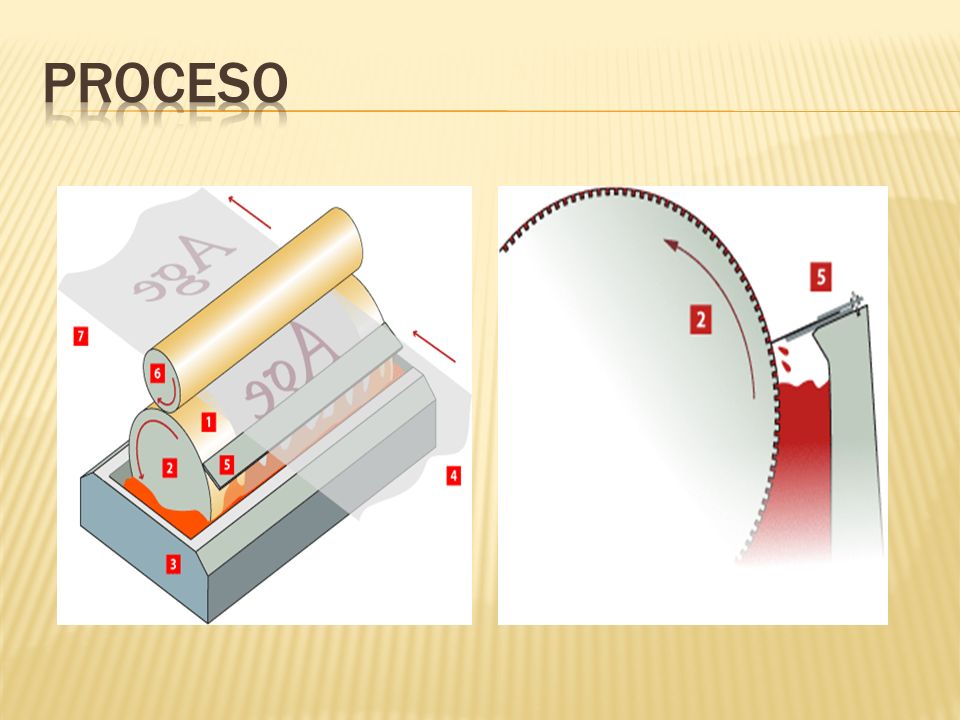

12 proceso

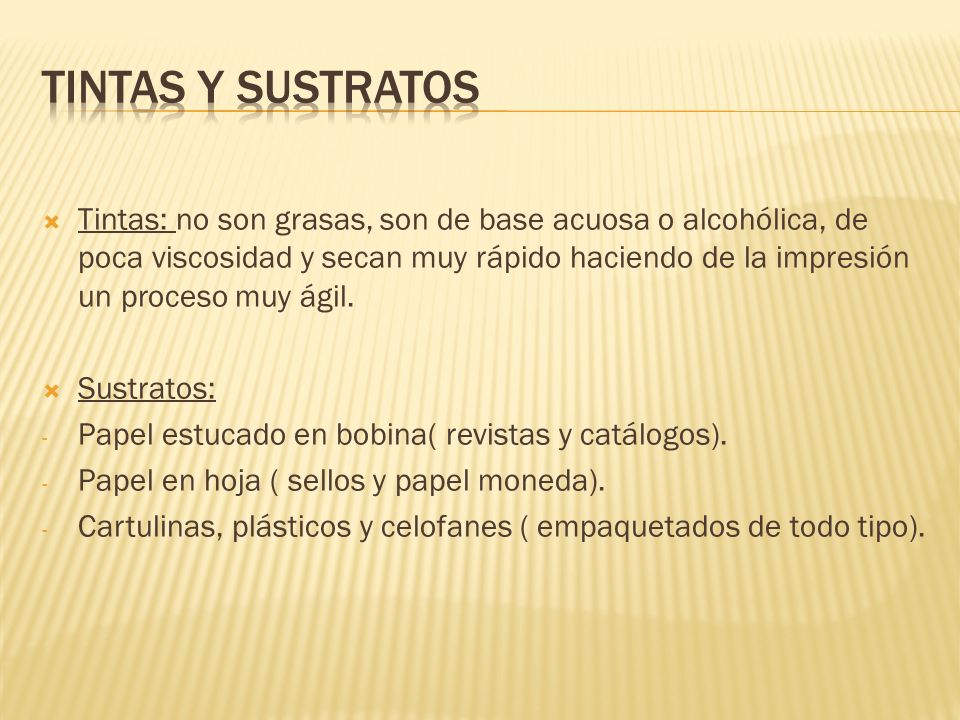

13 Tintas y sustratos Tintas: no son grasas, son de base acuosa o alcohólica, de poca viscosidad y secan muy rápido haciendo de la impresión un proceso muy ágil. Sustratos: Papel estucado en bobina( revistas y catálogos). Papel en hoja ( sellos y papel moneda). Cartulinas, plásticos y celofanes ( empaquetados de todo tipo).

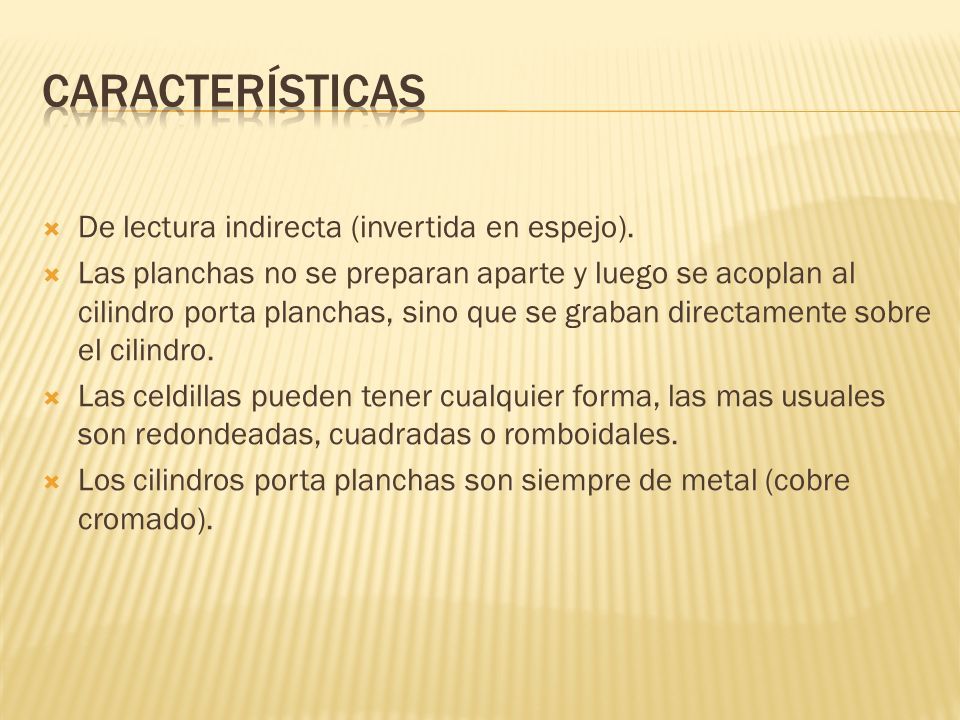

14 Características De lectura indirecta (invertida en espejo).
Las planchas no se preparan aparte y luego se acoplan al cilindro porta planchas, sino que se graban directamente sobre el cilindro. Las celdillas pueden tener cualquier forma, las mas usuales son redondeadas, cuadradas o romboidales. Los cilindros porta planchas son siempre de metal (cobre cromado).

15 Consideraciones Puede resultar un proceso costoso en cuanto a los materiales. Es recomendado para grandes tirajes ya que las planchas no se desgastan con facilidad. Dependiendo el sustrato es posible trabajar con lineaturas muy elevadas. Los sistemas mecánicos de estas maquinas son sencillos en comparación a los de una prensa litográfica lo que hace un mantenimiento mas fácil y a menor costo. Por la fluidez de las tintas se puede aplicar en grandes cantidades permitiendo obtener colores mas brillantes.

16 Video – proceso huecograbado
