1 Guía de implementación
Configuración de genios en Vijeo Designer. Producto y Versión: Vijeo Designer Versión v6.2 SP5 Revisión Fecha Autor Modificaciones 1.0 08/05/2017 Cynthia Garibo Primera versión Centro de Competencia Técnica Confidential Property of Schneider Electric |

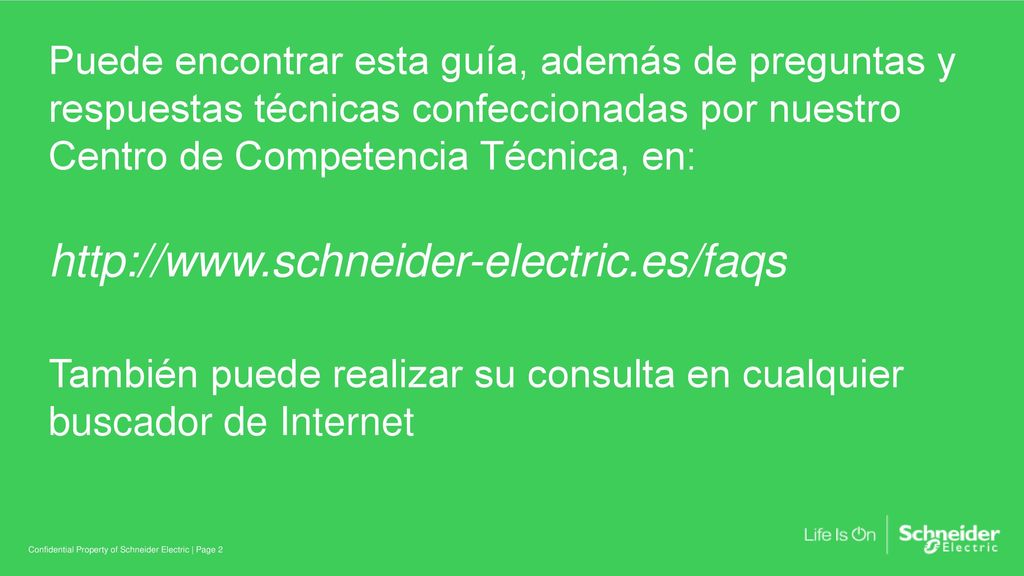

2 Puede encontrar esta guía, además de preguntas y respuestas técnicas confeccionadas por nuestro Centro de Competencia Técnica, en: También puede realizar su consulta en cualquier buscador de Internet Confidential Property of Schneider Electric |

3 Configuración de genios en Vijeo Designer
Uso de variables de referencia Estructura de datos Variables de referencia Configuración del panel Objetos de panel Llamada a las estructuras Centro de Competencia Técnica Confidential Property of Schneider Electric |

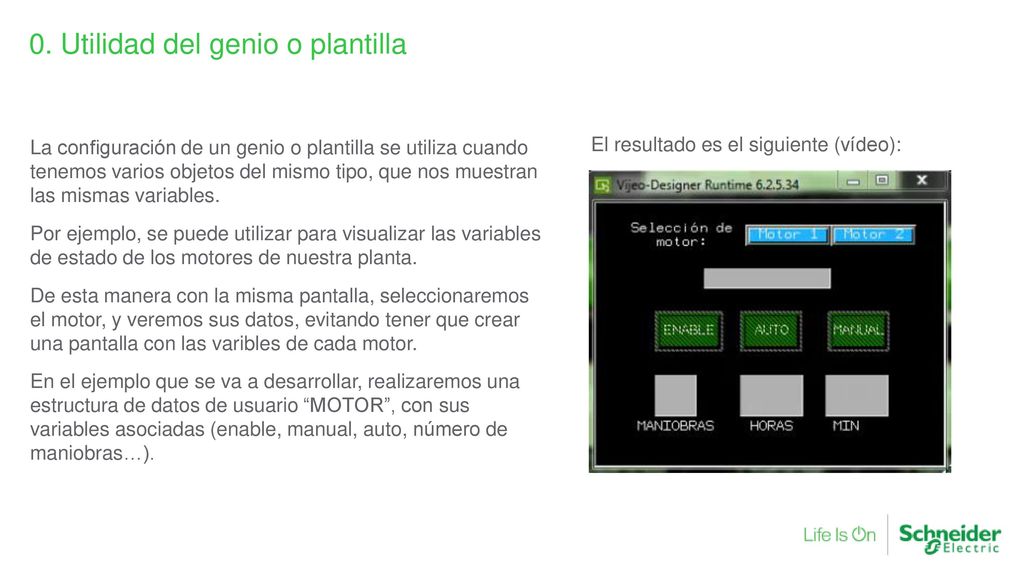

4 0. Utilidad del genio o plantilla
La configuración de un genio o plantilla se utiliza cuando tenemos varios objetos del mismo tipo, que nos muestran las mismas variables. Por ejemplo, se puede utilizar para visualizar las variables de estado de los motores de nuestra planta. De esta manera con la misma pantalla, seleccionaremos el motor, y veremos sus datos, evitando tener que crear una pantalla con las varibles de cada motor. En el ejemplo que se va a desarrollar, realizaremos una estructura de datos de usuario “MOTOR”, con sus variables asociadas (enable, manual, auto, número de maniobras…). El resultado es el siguiente (vídeo):

5 Contenidos Uso de variables de referencia Configuración del panel
Confidential Property of Schneider Electric |

6 1. Uso de variables de referencia

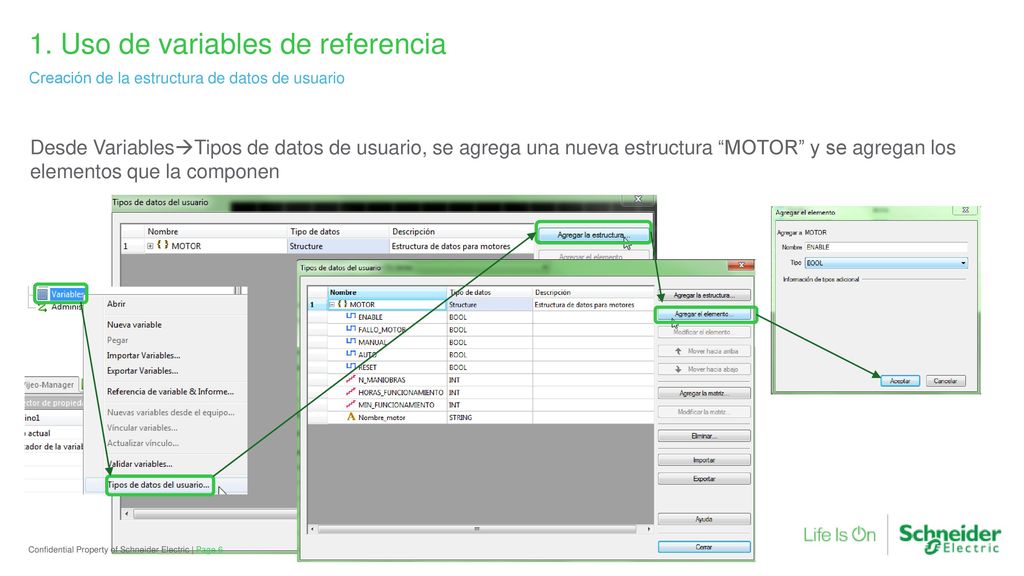

Creación de la estructura de datos de usuario Desde VariablesTipos de datos de usuario, se agrega una nueva estructura “MOTOR” y se agregan los elementos que la componen Confidential Property of Schneider Electric |

7 1. Uso de variables de referencia

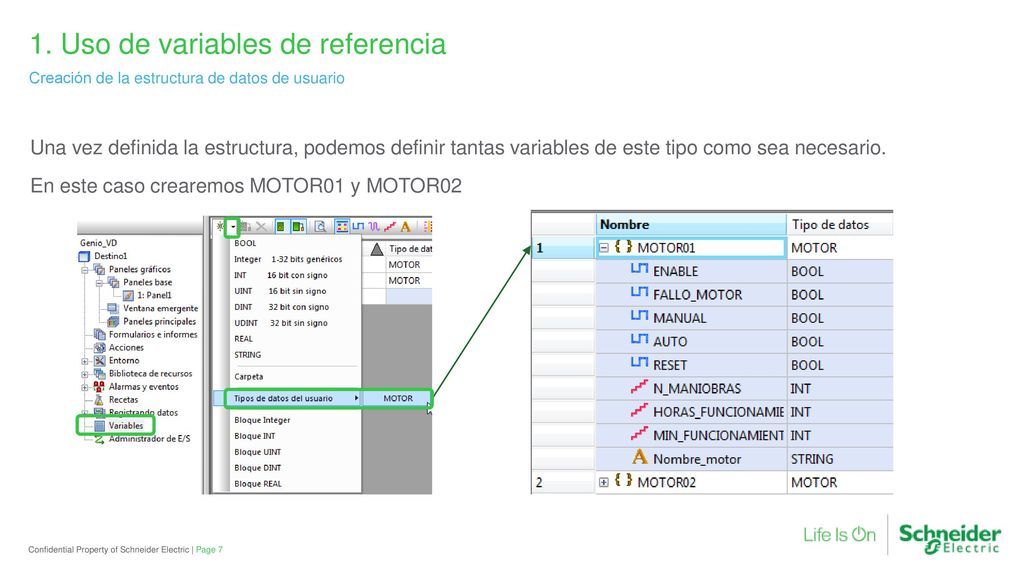

Creación de la estructura de datos de usuario Una vez definida la estructura, podemos definir tantas variables de este tipo como sea necesario. En este caso crearemos MOTOR01 y MOTOR02 Confidential Property of Schneider Electric |

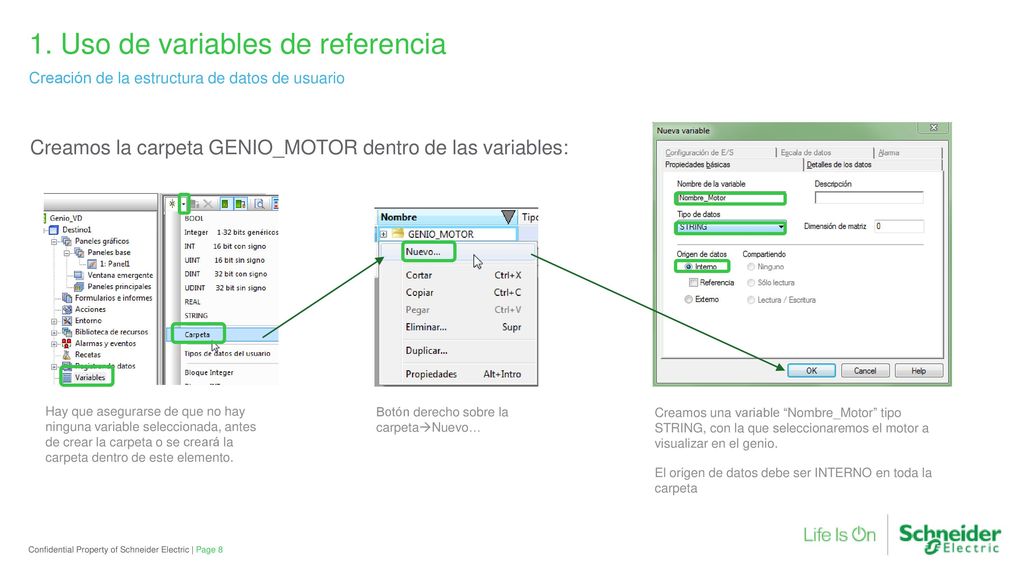

8 1. Uso de variables de referencia
Creación de la estructura de datos de usuario Creamos la carpeta GENIO_MOTOR dentro de las variables: Hay que asegurarse de que no hay ninguna variable seleccionada, antes de crear la carpeta o se creará la carpeta dentro de este elemento. Botón derecho sobre la carpetaNuevo… Creamos una variable “Nombre_Motor” tipo STRING, con la que seleccionaremos el motor a visualizar en el genio. El origen de datos debe ser INTERNO en toda la carpeta Confidential Property of Schneider Electric |

9 1. Uso de variables de referencia

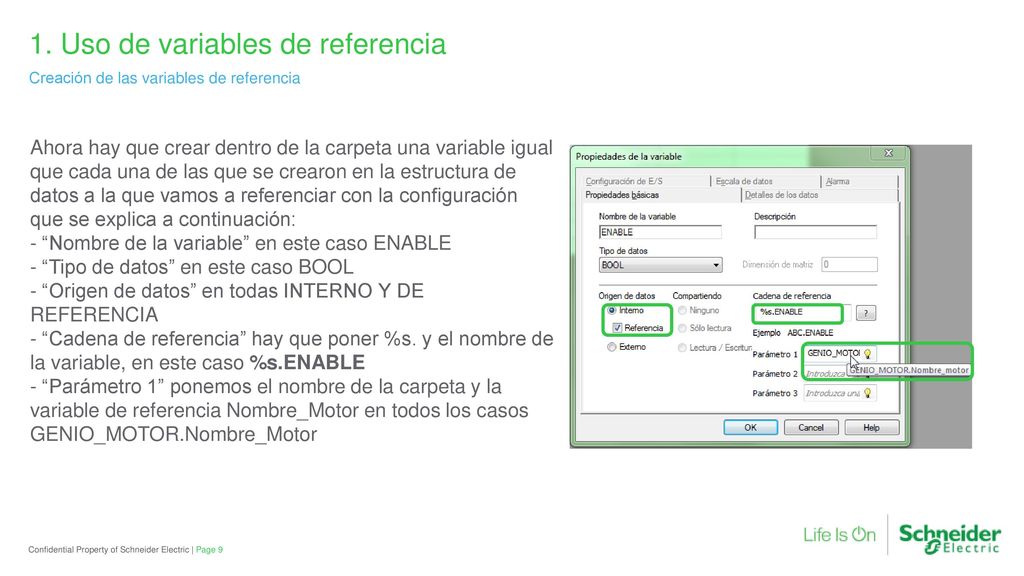

Creación de las variables de referencia Ahora hay que crear dentro de la carpeta una variable igual que cada una de las que se crearon en la estructura de datos a la que vamos a referenciar con la configuración que se explica a continuación: - “Nombre de la variable” en este caso ENABLE - “Tipo de datos” en este caso BOOL - “Origen de datos” en todas INTERNO Y DE REFERENCIA - “Cadena de referencia” hay que poner %s. y el nombre de la variable, en este caso %s.ENABLE - “Parámetro 1” ponemos el nombre de la carpeta y la variable de referencia Nombre_Motor en todos los casos GENIO_MOTOR.Nombre_Motor Confidential Property of Schneider Electric |

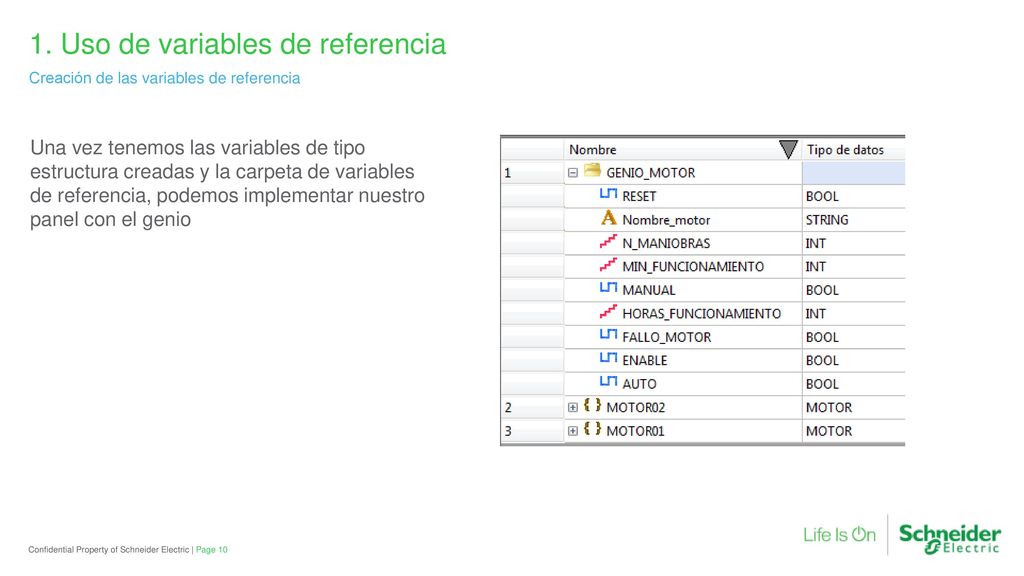

10 1. Uso de variables de referencia
Creación de las variables de referencia Una vez tenemos las variables de tipo estructura creadas y la carpeta de variables de referencia, podemos implementar nuestro panel con el genio Confidential Property of Schneider Electric |

11 Contenidos Uso de variables de referencia Configuración del panel
Confidential Property of Schneider Electric |

12 2. Configuración del panel

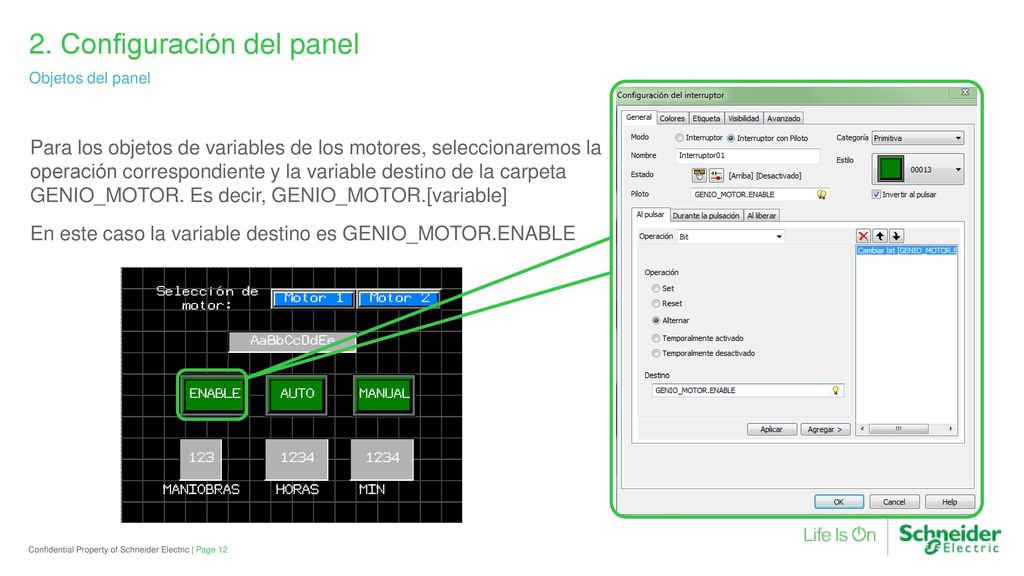

Objetos del panel Para los objetos de variables de los motores, seleccionaremos la operación correspondiente y la variable destino de la carpeta GENIO_MOTOR. Es decir, GENIO_MOTOR.[variable] En este caso la variable destino es GENIO_MOTOR.ENABLE Confidential Property of Schneider Electric |

13 2. Configuración del panel

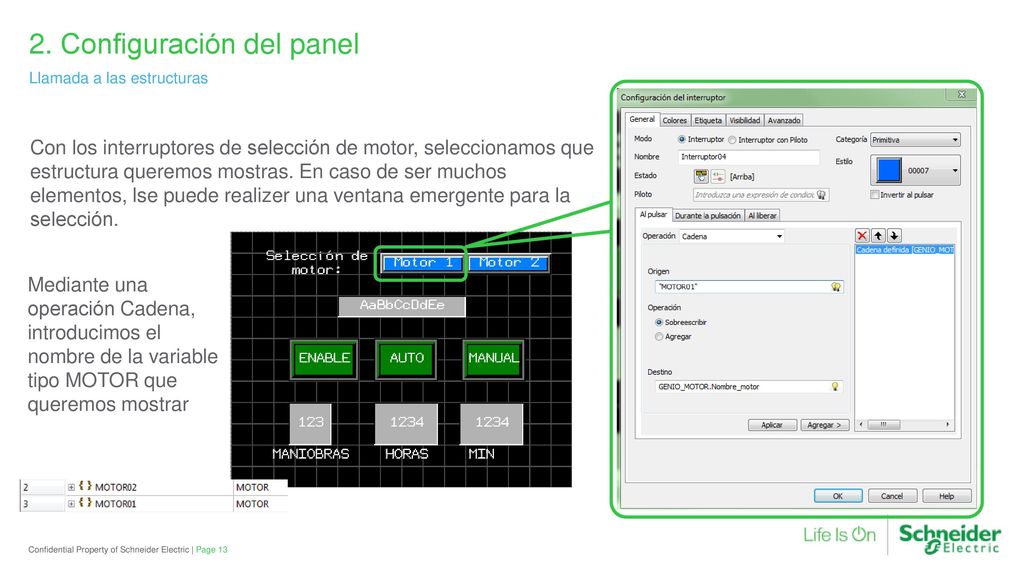

Llamada a las estructuras Con los interruptores de selección de motor, seleccionamos que estructura queremos mostras. En caso de ser muchos elementos, lse puede realizer una ventana emergente para la selección. Mediante una operación Cadena, introducimos el nombre de la variable tipo MOTOR que queremos mostrar Confidential Property of Schneider Electric |

14 Puede encontrar más información en:
Preguntas técnicas Frecuentes >Respuesta a las Preguntas Técnicas más Frecuentes >Guías de Diagnóstico e Implementación Centro de Descargas >Descarga de certificados, manuales, software, dibujos CAD, documentación técnica… Video FAQS >Video Tutoriales de Respuesta a Preguntas Técnicas >Video Tutoriales con Ejemplos de Configuración de equipos y software Confidential Property of Schneider Electric |
