SIG Sistema de Información Geográfica NIDIA RIVEROS MARTHA código 8493 Jornada Nocturna, ESAP Herramientas: Mapas Mentales y Mapas conceptuales.

Presentación del tema: "SIG Sistema de Información Geográfica NIDIA RIVEROS MARTHA código 8493 Jornada Nocturna, ESAP Herramientas: Mapas Mentales y Mapas conceptuales."— Transcripción de la presentación:

1 SIG Sistema de Información Geográfica NIDIA RIVEROS MARTHA código 8493 Jornada Nocturna, ESAP Herramientas: Mapas Mentales y Mapas conceptuales Bogotá, Octubre 9 de 2006

2 DESARROLLO DEL TEMA 1. ¿Que es un SIG? 2. ¿Que Componentes presenta?
3. ¿Que características tiene? 4. ¿Qué aplicaciones se le da en el Ordenamiento Territorial y Ambiental como en la Planeación en General.

3 SIG Un sistema de información geográfica es la combinación componentes: personas especializadas, datos descriptivos y espaciales, métodos analíticos, hardware y software. Todos organizados para analizar, manipular, procesar, almacenar , generar y visualizar todo tipo de información referenciada geográficamente.

4 Definición de SIG Fenómeno Representación Visualización geográfico
computacional Visualización Mundo real Informática aplicada Mundo simulado

5 SIG Un SIG es una herramienta dinámica usada para analizar y modelar datos y eventos que ocurren en nuestro planeta y producir mapas sobre ellos. Los SIG permiten realizar operaciones de consulta y análisis sobre bases de datos, a la vez que presentan la posibilidad de visualización y realización de análisis geográficos sobre éstas.

6 (Informática aplicada)
SIG es COMPONENTES Análisis Fenómenos Geográficos (Mundo real) SIG Características permite RECURSOS HUMANOS Concepción Desarrollo Operación Capacitación son A través Representación Sistematizada (Informática aplicada) DATOS Descriptivos Gráficos Geométricos Metadatos Visualizar Permite Organizar TECNOLOGÍA Equipos Programas Aplicaciones Visualización (Mundo simulado) Integrar PROCEDIMIENTOS Proyectos Operación Transferencia Producción Analizar Modelar DATOS ESPACIALES

7 Software Personas Datos Análisis Hardware SIG

8 COMPONENTES - SIG RECURSOS HUMANOS Concepción Desarrollo Operación
Capacitación DATOS Descriptivos Gráficos Geométricos Metadatos TECNOLOGÍA Equipos Programas Aplicaciones PROCEDIMIENTOS Proyectos Operación Transferencia Producción

9 PERSONAL CAPACITADO COMPONENTES HARDWARE SOFTWARE TECNOLOGÍA

10 mediante un identificador y funciones relacionales
La principal característica distintiva de los SIG respecto a otros sistemas de información: Están integrados por datos o información espacial (georreferenciada) a bases de datos que contienen atributos no-geográficos asociada mediante un identificador y funciones relacionales

11 Funciones de un SIG CE SOS PRO ENTRADA SALIDA
Manejo de Datos SOS Análisis de Datos PRO Control de Calidad ENTRADA SALIDA Lago 1 2 3 4 5 6 ALMACENAMIENTO DE BASES DE DATOS

12 CARACTERISTICAS Permite:
Visualizar: estimar información mediante visualización gráfica Organizar: estructurar la información basados en coordenadas geográficas y teniendo en cuenta atributos lógicos Integrar: información proveniente de diferentes fuentes: digitalización, fotografías aéreas, imágenes de satélite, datos tabulares Analizar: inferir otra información: calcular áreas, interpolar, inferir zonas de influencia Modelar: extraer patrones de comportamiento para predecir comportamientos futuros

13 ¿Qué es un Dato Espacial ?
Imágenes de Satélites Censos Códigos Postales 49511 94025 33156 54956 Direcciones y Sitios Sistemas Globales de Posicionamiento (GPS) Escaneo de Mapas

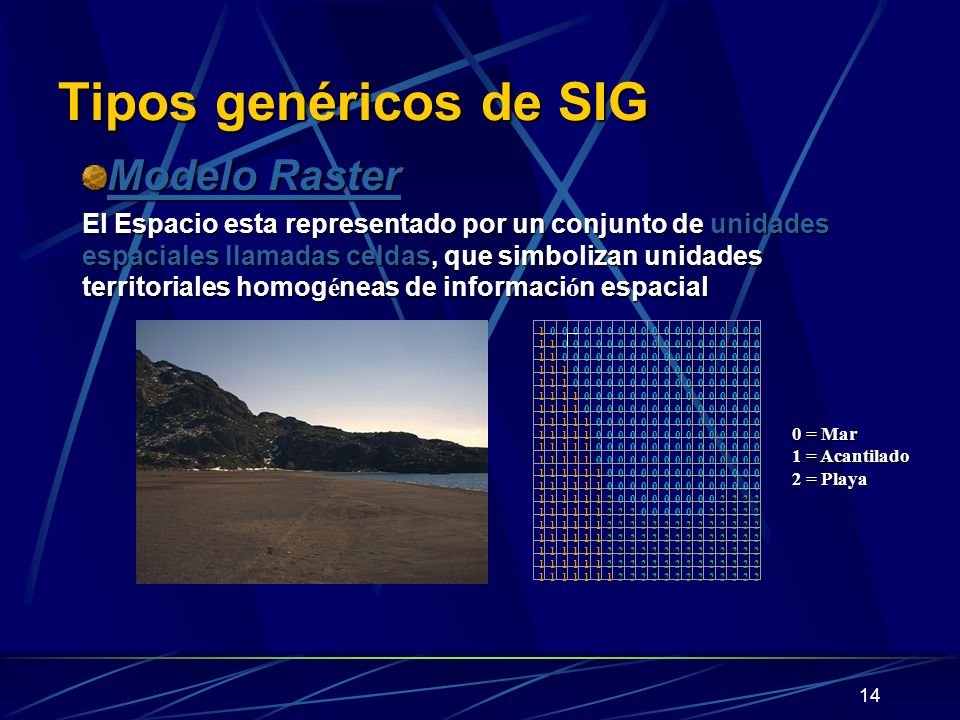

14 Tipos genéricos de SIG Modelo Raster
El Espacio esta representado por un conjunto de unidades espaciales llamadas celdas, que simbolizan unidades territoriales homogéneas de información espacial 1 2 0 = Mar 1 = Acantilado 2 = Playa

15 Características del modelo Raster
Ventajas Estructura de datos Simples Compatibilidad con imágenes de satélite y de scanner Buenas capacidades para análisis, simulaciones y modelado Tecnología barata y simple Sencillez en procesos de comparación “píxel a píxel” Desventajas Archivos muy grandes que se incrementan geométricamente Necesidades de estructura de compresión de datos Menor precisión locacional Mala calidad de representación para unidades lineales Mapas temáticos ocupan gran cantidad de memoria Poca precisión en cálculos de superficies y distancia Representación final puede ser menos estética

16 Modelo Vectorial La estructura vectorial es una organización de base de datos, donde se almacena la información espacial como puntos, líneas o polígonos a partir de sus coordenadas en un sistema de referencia determinadas Mar Acantilado Playa

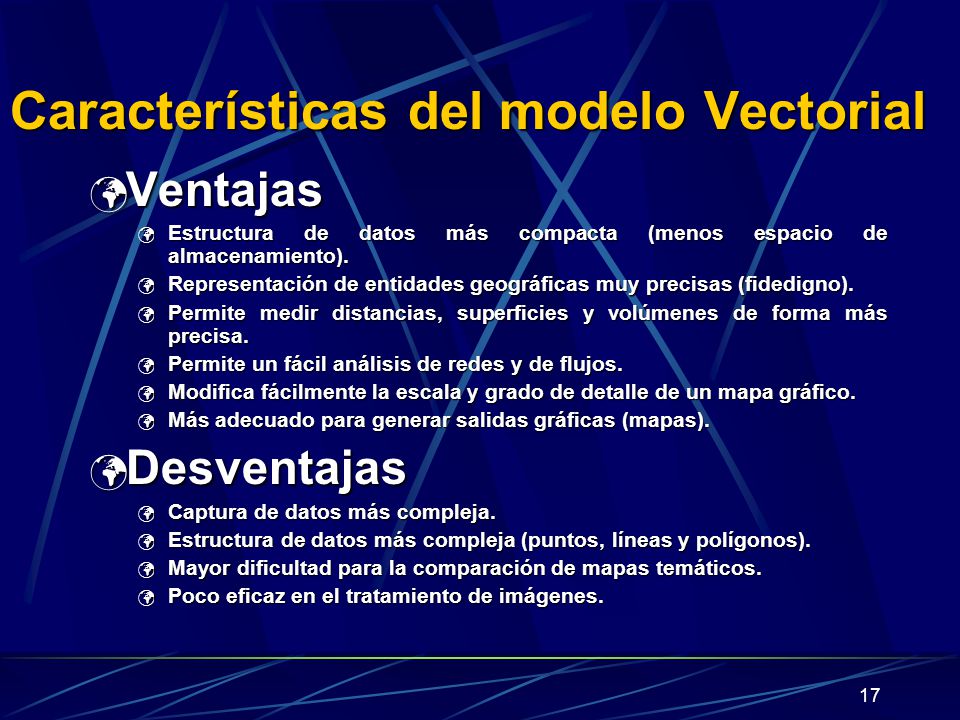

17 Características del modelo Vectorial
Ventajas Estructura de datos más compacta (menos espacio de almacenamiento). Representación de entidades geográficas muy precisas (fidedigno). Permite medir distancias, superficies y volúmenes de forma más precisa. Permite un fácil análisis de redes y de flujos. Modifica fácilmente la escala y grado de detalle de un mapa gráfico. Más adecuado para generar salidas gráficas (mapas). Desventajas Captura de datos más compleja. Estructura de datos más compleja (puntos, líneas y polígonos). Mayor dificultad para la comparación de mapas temáticos. Poco eficaz en el tratamiento de imágenes.

18 APLICACIONES SIG Agricultura
AM/FM (electricidad, gas, telecomunicaciones) Manejo de emergencias Manejo ambiental, ecología y conservación Forestación Oceanografía Negocios inmobiliarios, estudios de mercado Procesamiento remoto, fotografías aéreas Transporte Distribución y recursos de agua

19 APLICACIONES SIG Las aplicaciones permiten: Visualizar patrones Obtener el estado actual de ambientes naturales y artificiales Predecir cambios basados en el clima, actividad humana, o eventos geofísicos. En toda aplicación SIG se debe decidir que modelo de datos lógicos utilizar.

20 APLICACIONES DEL SIG EN LA PLANEACION
Como sistema de información cumple con la función, de incrementar los elementos y mejorar las habilidades para tomar decisiones. Ahorro de tiempo y dinero. Útil en el monitoreo de problemas estratégicos: descripción explicación predicción de fenómenos

21 Plan de implementación de un SIG
Esquema general de trabajo

22 BIBLIOGRAFIA IGAC, Revista informativa del proyecto SIG-PAFC. IGAC, Subdirección de geografía. Santa Fe de Bogotá. GEOINFO SYSTEMS -aplicaciones de SIG y tecnologías relacionadas con la información espacial. INSTITUTO GEOGRÁFICO AGUSTÍN CODAZZI, Conceptos básicos sobre Sistemas de información geográfica y aplicaciones en Latinoamérica. IGAC, subdirección de cartografía, Santa Fe de Bogotá. INSTITUTO GEOGRÁFICO AGUSTÍN CODAZZI, Principios Básicos de Cartografía Temática. IGAC, Santa Fe de Bogotá. INTERNET

23 Final!
