1 ELECTRICIDAD

2 LEY DEL CAMINO CERRADO Abierto Para que exista circulación de corriente eléctrica debe haber un camino cerrado. Que salga de un lado de la fuente, pase por algún transformador de energía y termine en el otro extremo de la fuente Cerrado

3 Pero que pasa si tenemos un camino cerrado sin ningún transformador en el
UN CORTO CIRCUITO

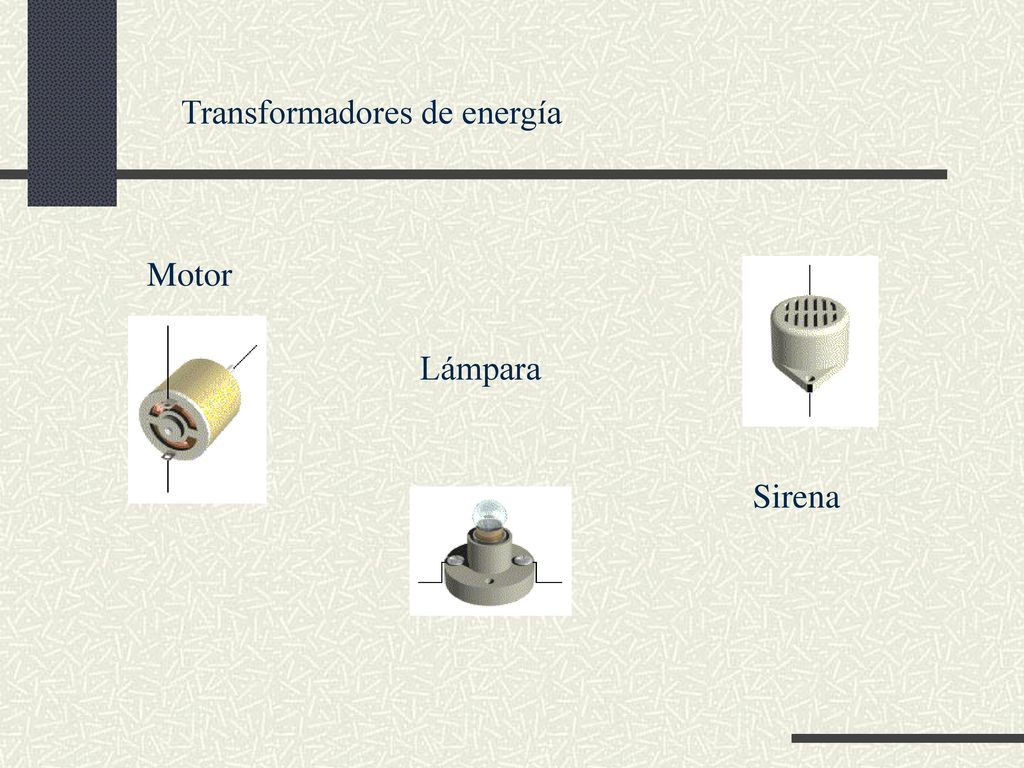

4 Transformadores de energía
Motor Lámpara Sirena

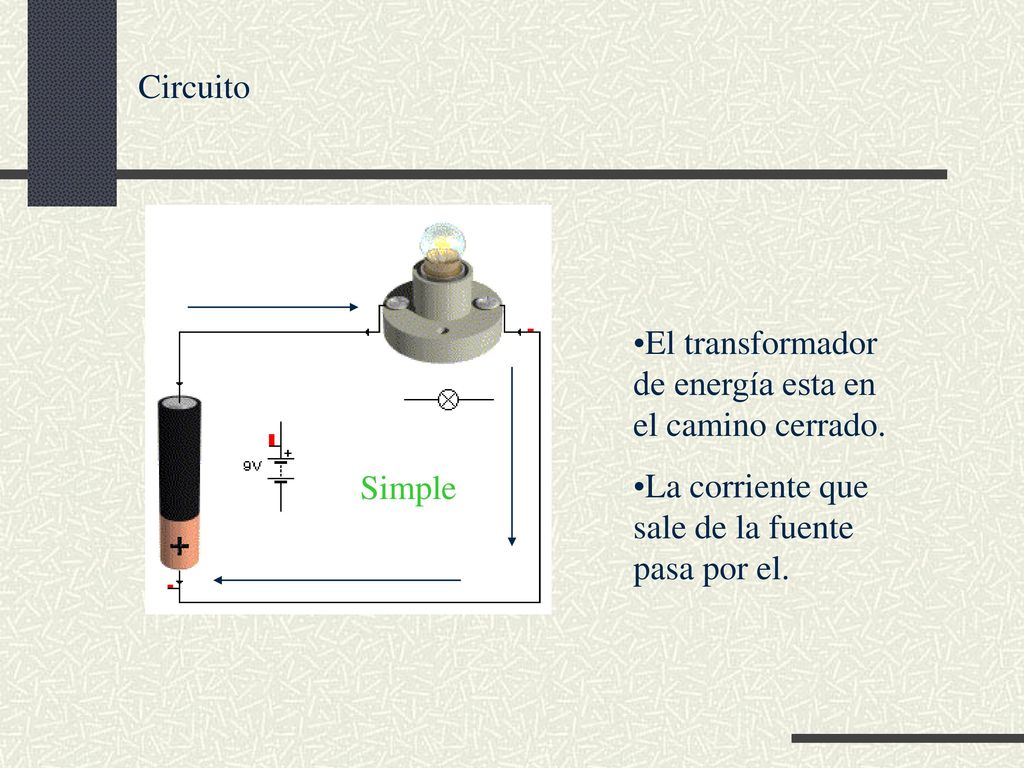

5 Circuito El transformador de energía esta en el camino cerrado. La corriente que sale de la fuente pasa por el. Simple

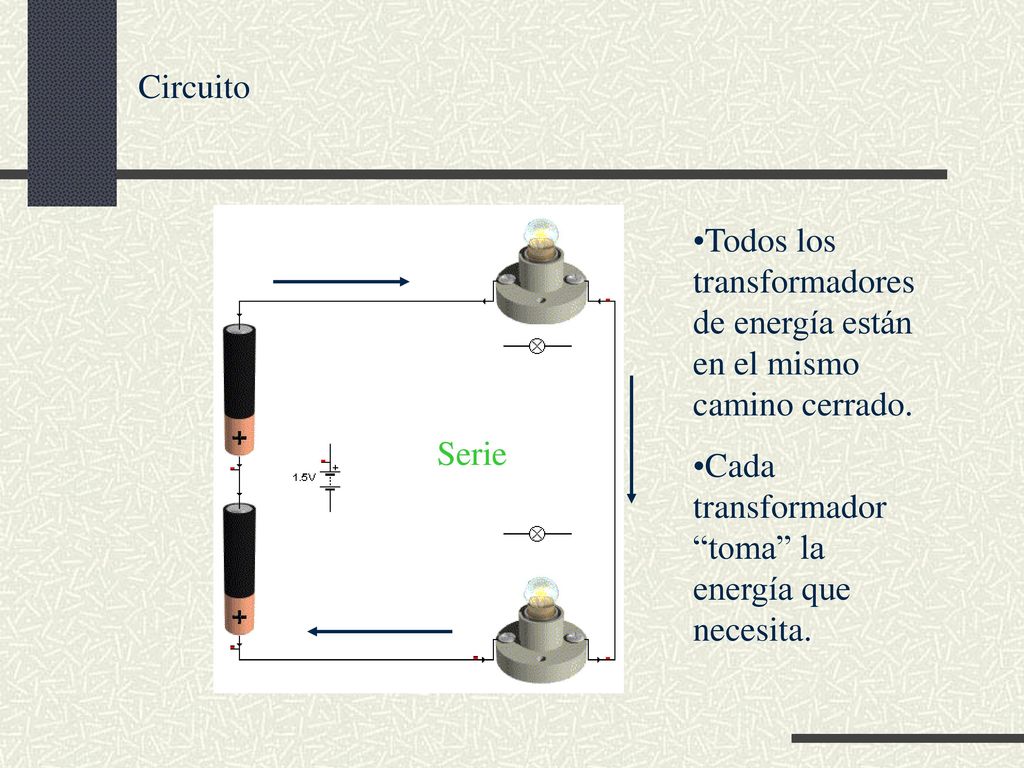

6 Circuito Serie Todos los transformadores de energía están en el mismo camino cerrado. Cada transformador “toma” la energía que necesita.

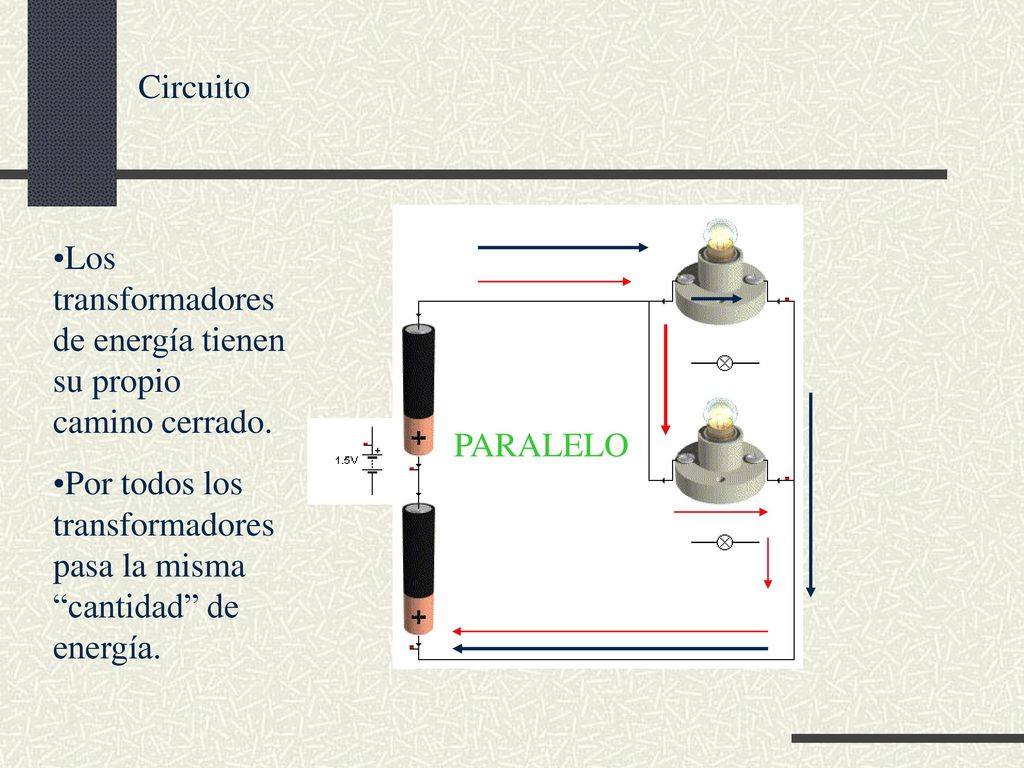

7 Circuito PARALELO Los transformadores de energía tienen su propio camino cerrado. Por todos los transformadores pasa la misma “cantidad” de energía.

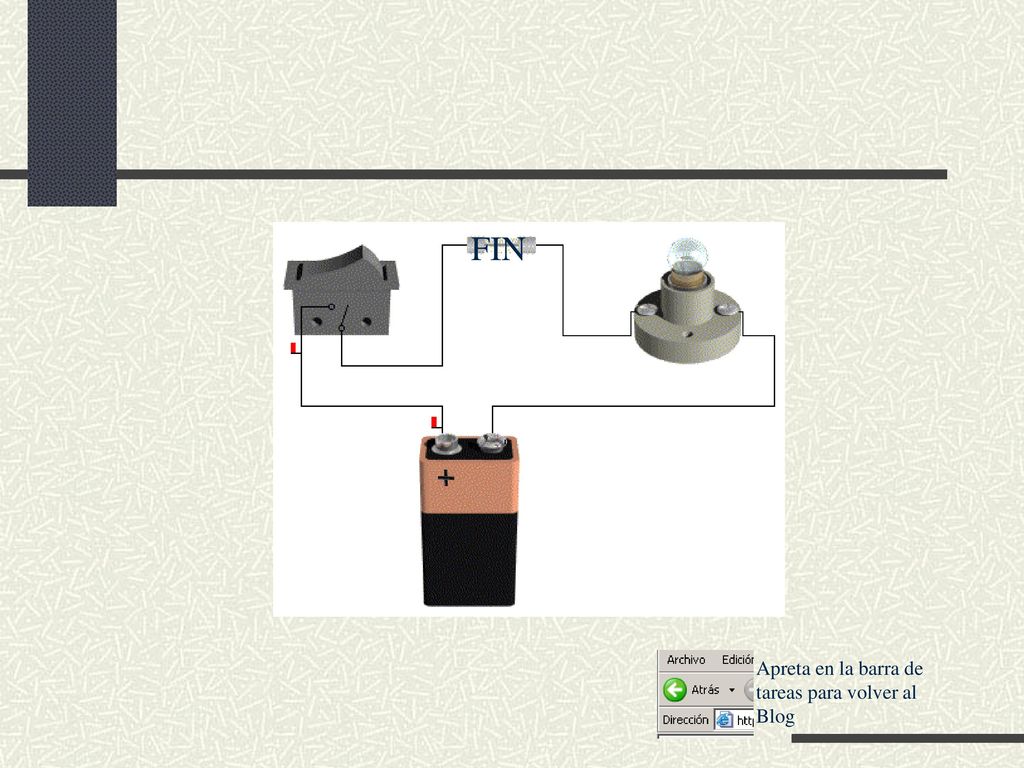

8 Controlando circuitos

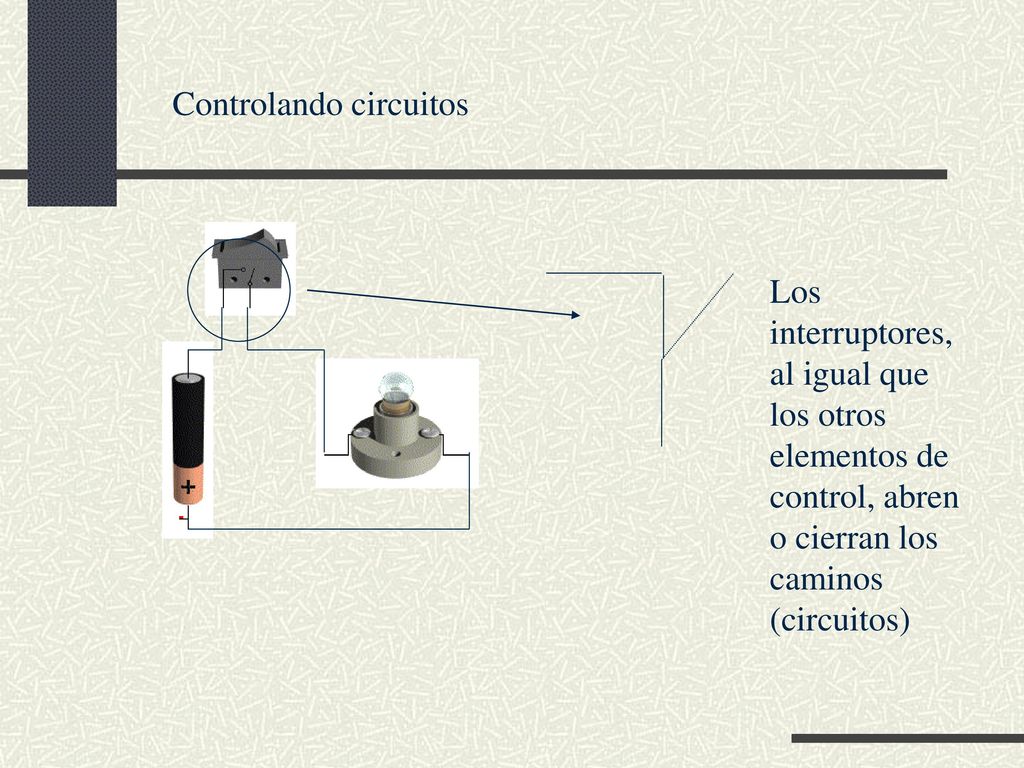

Los interruptores, al igual que los otros elementos de control, abren o cierran los caminos (circuitos)

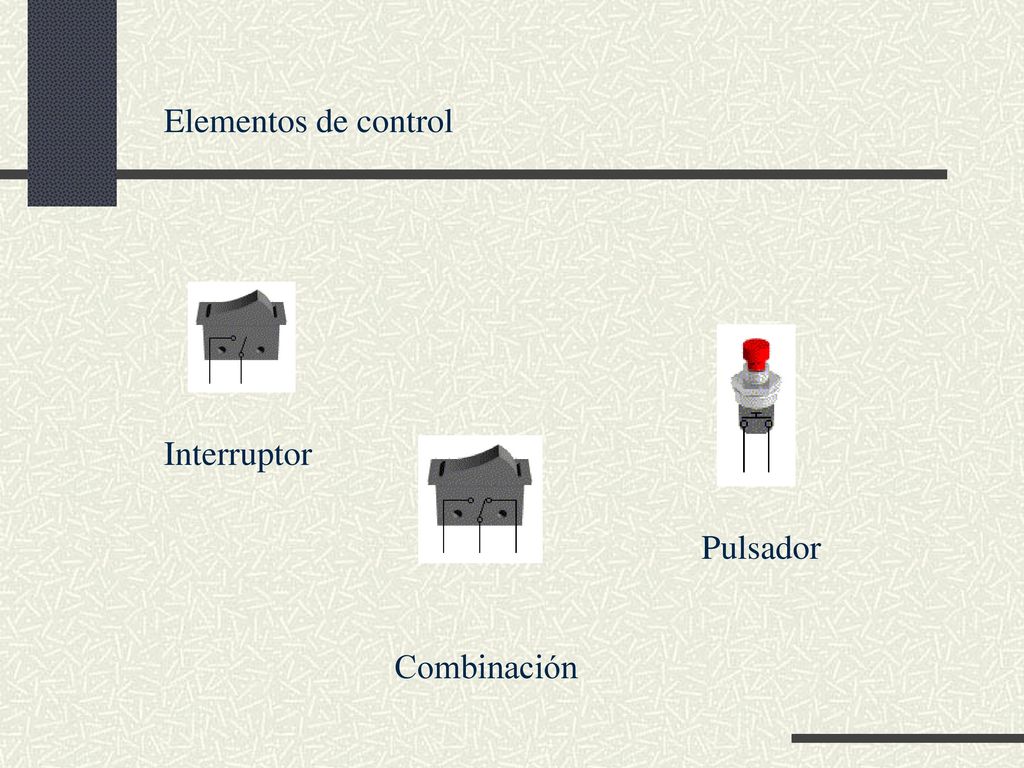

9 Elementos de control Interruptor Pulsador Combinación

10 Configuración de los elementos de control

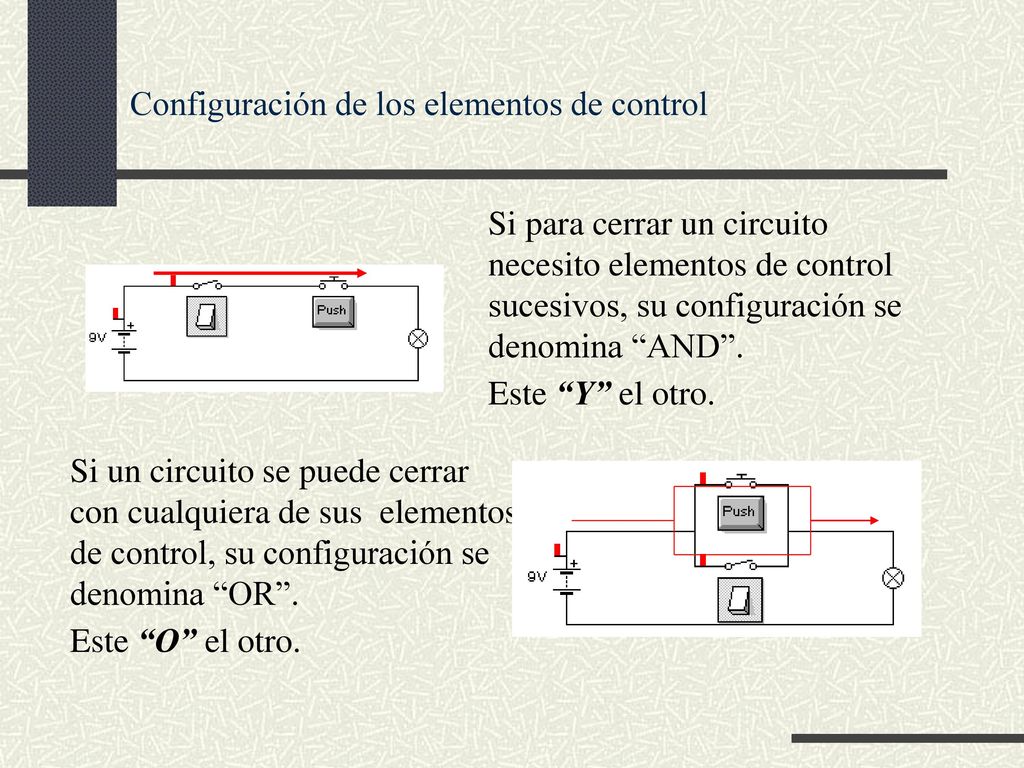

Si para cerrar un circuito necesito elementos de control sucesivos, su configuración se denomina “AND”. Este “Y” el otro. Si un circuito se puede cerrar con cualquiera de sus elementos de control, su configuración se denomina “OR”. Este “O” el otro.

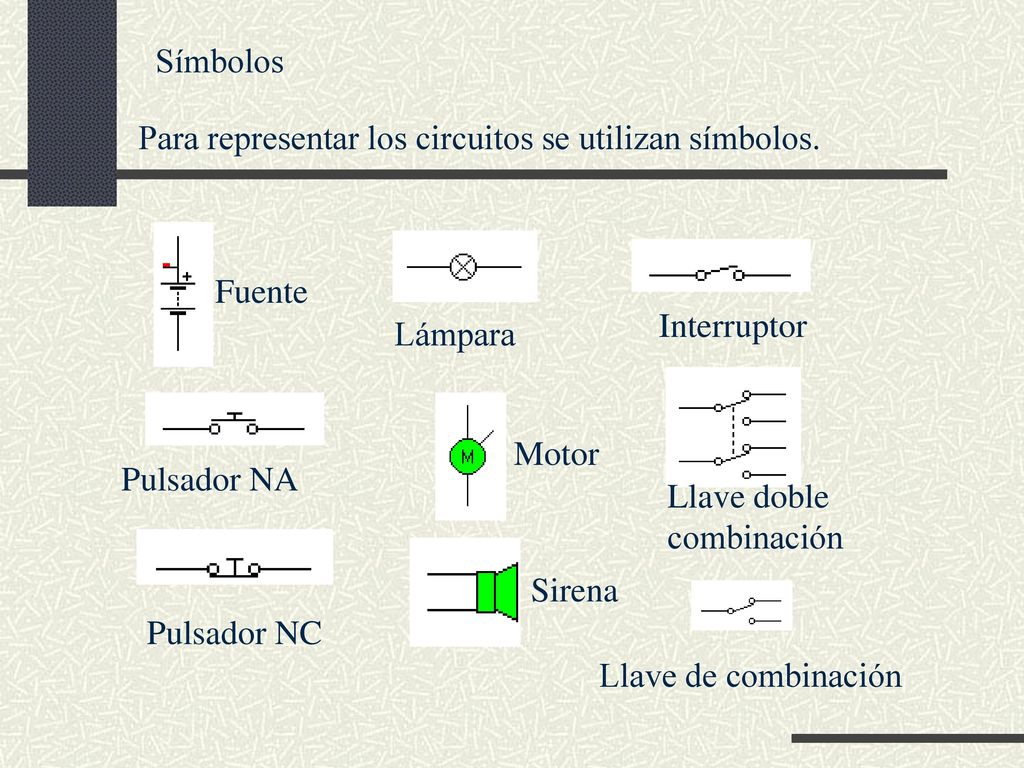

11 Símbolos Para representar los circuitos se utilizan símbolos. Fuente Lámpara Interruptor Llave doble combinación Pulsador NA Motor Pulsador NC Sirena Llave de combinación

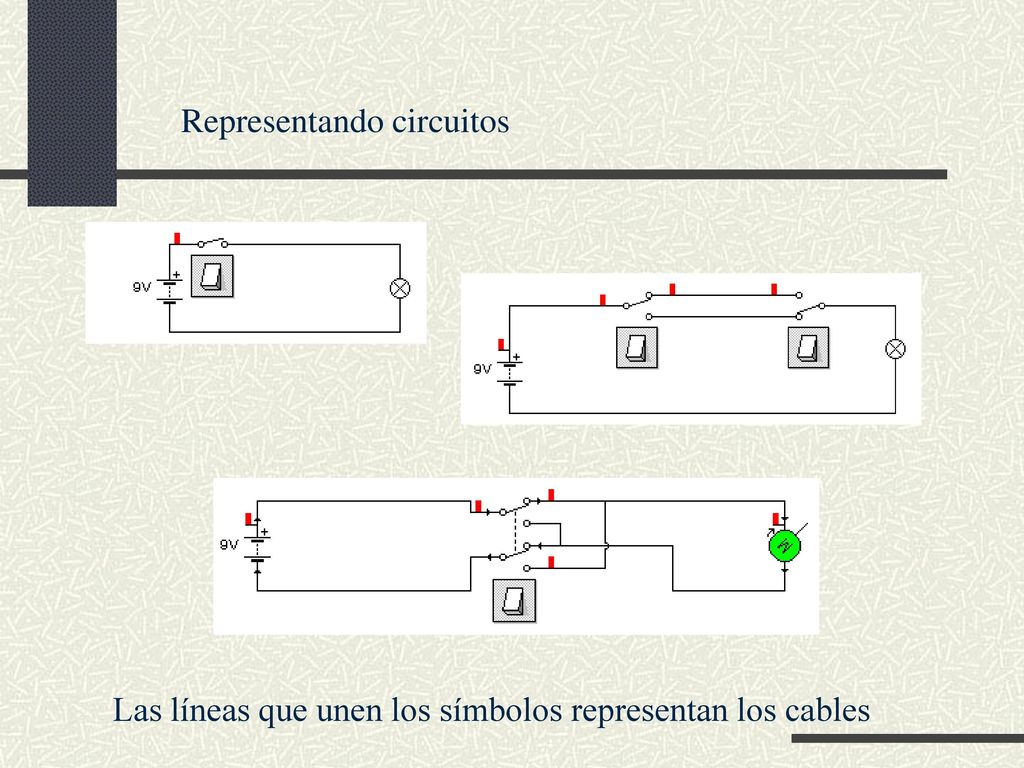

12 Representando circuitos
Las líneas que unen los símbolos representan los cables
