ESTUDIOS DE IMPACTOS AMBIENTALES PARA LA CONSTRUCCION DEL SISTEMA

Presentación del tema: "ESTUDIOS DE IMPACTOS AMBIENTALES PARA LA CONSTRUCCION DEL SISTEMA"— Transcripción de la presentación:

1 ESTUDIOS DE IMPACTOS AMBIENTALES PARA LA CONSTRUCCION DEL SISTEMA
VICERRECTORADO DE INVESTIGACION Y VINCULACION CON LA COLECTIVIDAD UNIDAD DE GESTION DE POSTGRADOS PROGRAMA DE MAESTRIA EN SISTEMAS DE GESTION AMBIENTAL DEFENSA DE PROYECTO No. 2: ESTUDIOS DE IMPACTOS AMBIENTALES PARA LA CONSTRUCCION DEL SISTEMA DE AGUA POTABLE DE GUACHAPALA AUTOR: DINO BARRERA TELLO TUTOR: ING. JOSE LUIS CARRERA FALCON, M.SC. FECHA: 19 DE MAYO DEL 2015

2 A 52 Km DE LA CIUDAD DE CUENCA
ASPECTOS GENERALES INTRODUCCION GUACHAPALA CANTON TURISTICO CIUDAD DE GUACHAPALA A 52 Km DE LA CIUDAD DE CUENCA POBLACION: 1125 hab (INEC 2010) r = 2.57% AREA URBANA : ha

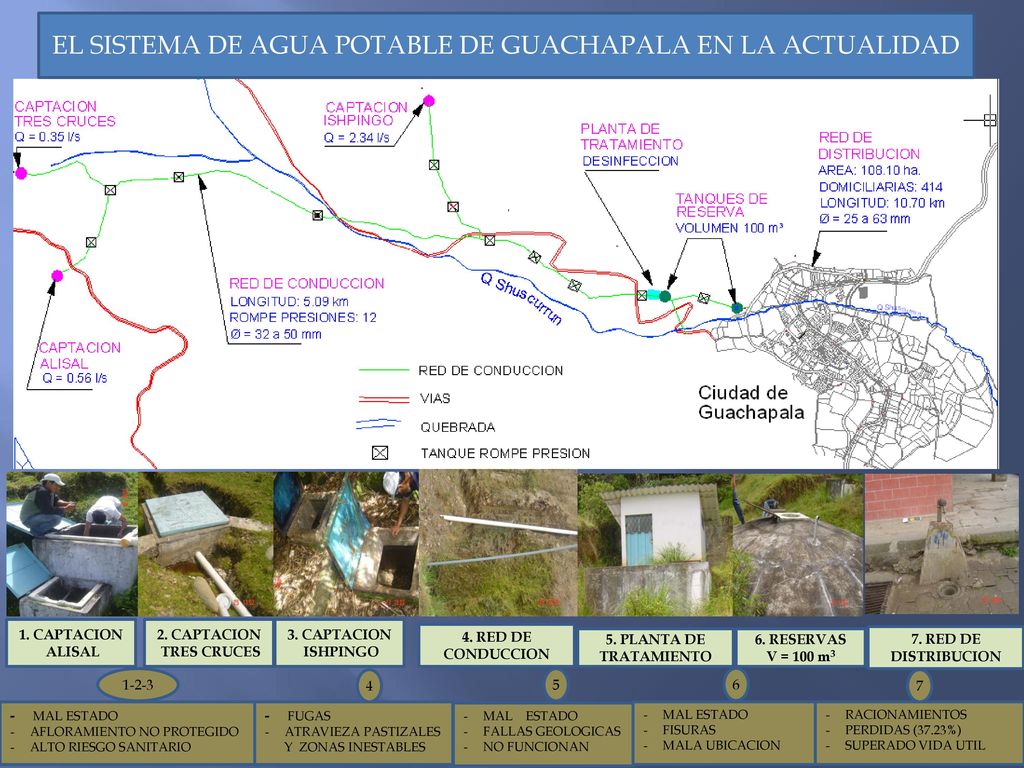

3 EL SISTEMA DE AGUA POTABLE DE GUACHAPALA EN LA ACTUALIDAD
ASPECTOS GENERALES 1. CAPTACION ALISAL 2. CAPTACION TRES CRUCES 3. CAPTACION ISHPINGO 4. RED DE CONDUCCION 5. PLANTA DE TRATAMIENTO 6. RESERVAS V = 100 m3 7. RED DE DISTRIBUCION 1-2-3 4 5 6 7 - MAL ESTADO AFLORAMIENTO NO PROTEGIDO ALTO RIESGO SANITARIO - FUGAS ATRAVIEZA PASTIZALES Y ZONAS INESTABLES MAL ESTADO FALLAS GEOLOGICAS NO FUNCIONAN MAL ESTADO FISURAS MALA UBICACION RACIONAMIENTOS PERDIDAS (37.23%) SUPERADO VIDA UTIL

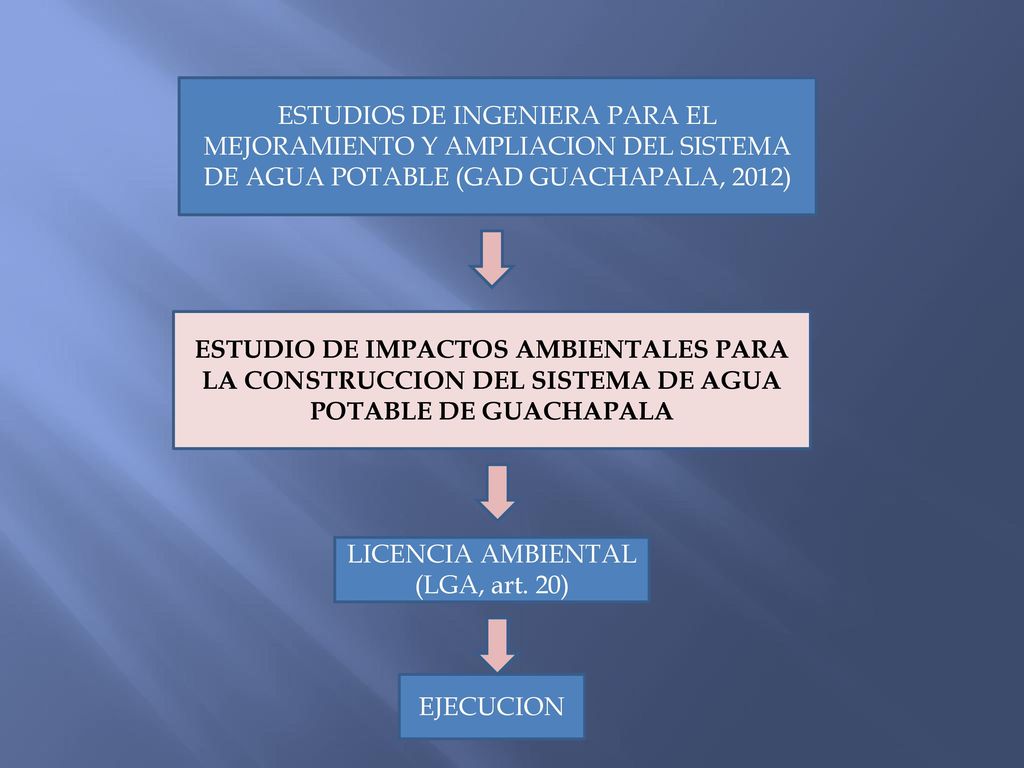

4 LICENCIA AMBIENTAL (LGA, art. 20)
ESTUDIOS DE INGENIERA PARA EL MEJORAMIENTO Y AMPLIACION DEL SISTEMA DE AGUA POTABLE (GAD GUACHAPALA, 2012) ESTUDIO DE IMPACTOS AMBIENTALES PARA LA CONSTRUCCION DEL SISTEMA DE AGUA POTABLE DE GUACHAPALA LICENCIA AMBIENTAL (LGA, art. 20) EJECUCION

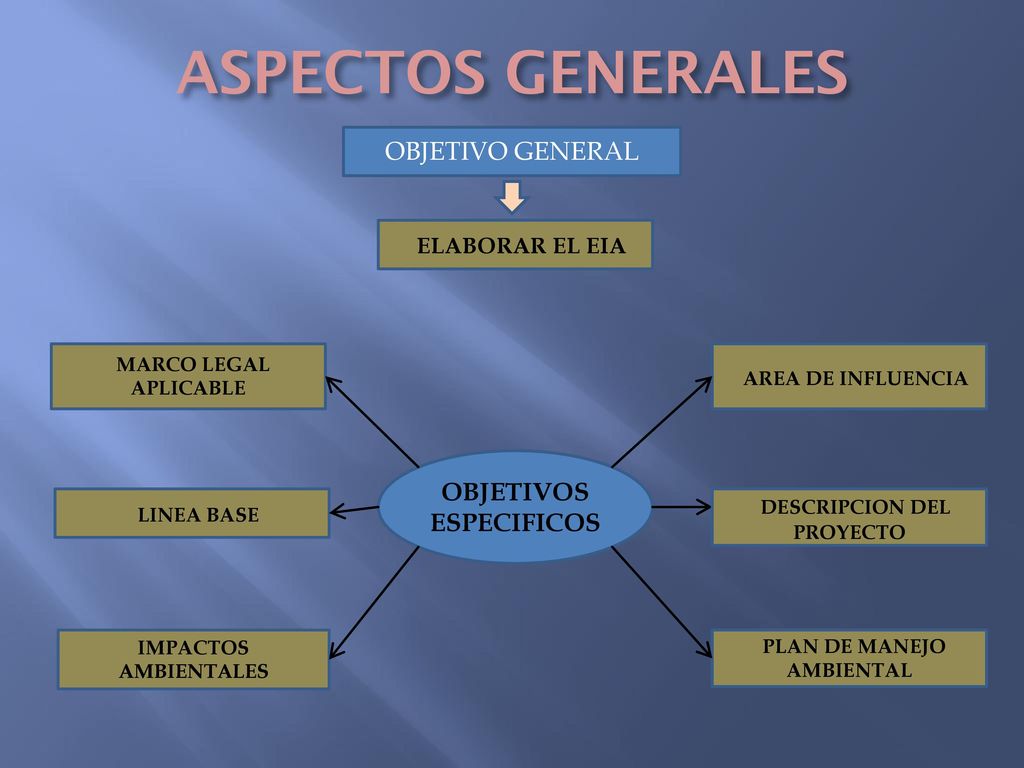

5 DESCRIPCION DEL PROYECTO PLAN DE MANEJO AMBIENTAL
ASPECTOS GENERALES OBJETIVO GENERAL ELABORAR EL EIA MARCO LEGAL APLICABLE AREA DE INFLUENCIA OBJETIVOS ESPECIFICOS LINEA BASE DESCRIPCION DEL PROYECTO IMPACTOS AMBIENTALES PLAN DE MANEJO AMBIENTAL

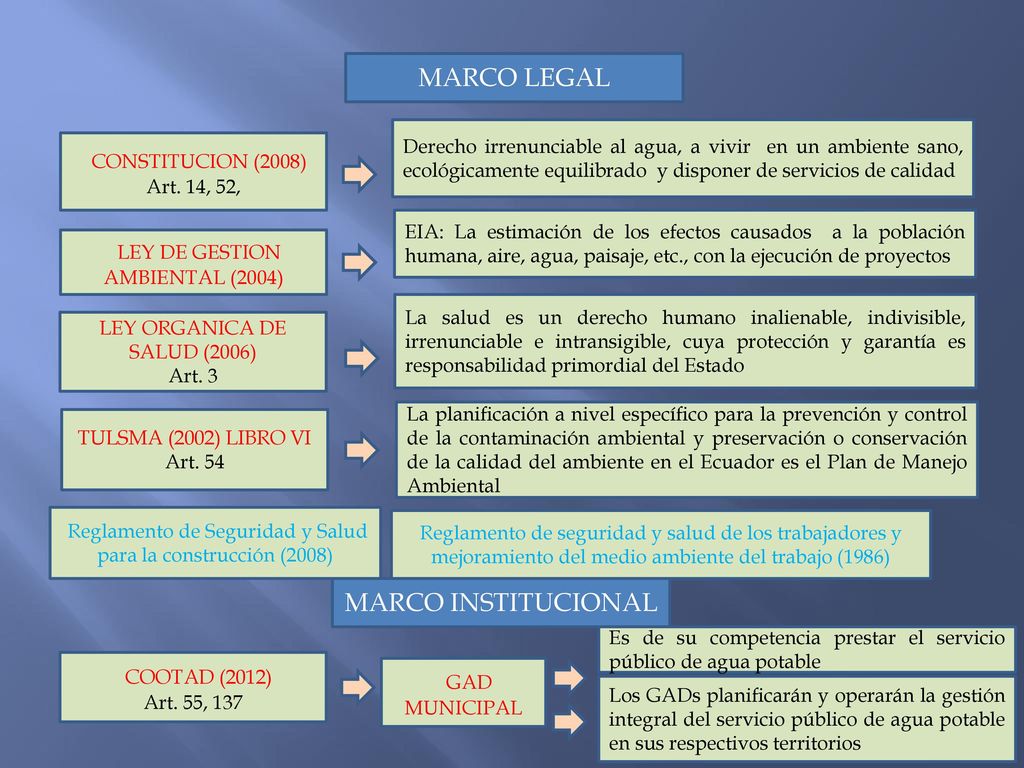

6 LEY DE GESTION AMBIENTAL (2004)
MARCO LEGAL Derecho irrenunciable al agua, a vivir en un ambiente sano, ecológicamente equilibrado y disponer de servicios de calidad CONSTITUCION (2008) Art. 14, 52, EIA: La estimación de los efectos causados a la población humana, aire, agua, paisaje, etc., con la ejecución de proyectos LEY DE GESTION AMBIENTAL (2004) La salud es un derecho humano inalienable, indivisible, irrenunciable e intransigible, cuya protección y garantía es responsabilidad primordial del Estado LEY ORGANICA DE SALUD (2006) Art. 3 La planificación a nivel específico para la prevención y control de la contaminación ambiental y preservación o conservación de la calidad del ambiente en el Ecuador es el Plan de Manejo Ambiental TULSMA (2002) LIBRO VI Art. 54 Reglamento de Seguridad y Salud para la construcción (2008) Reglamento de seguridad y salud de los trabajadores y mejoramiento del medio ambiente del trabajo (1986) MARCO INSTITUCIONAL Es de su competencia prestar el servicio público de agua potable COOTAD (2012) Art. 55, 137 GAD MUNICIPAL Los GADs planificarán y operarán la gestión integral del servicio público de agua potable en sus respectivos territorios

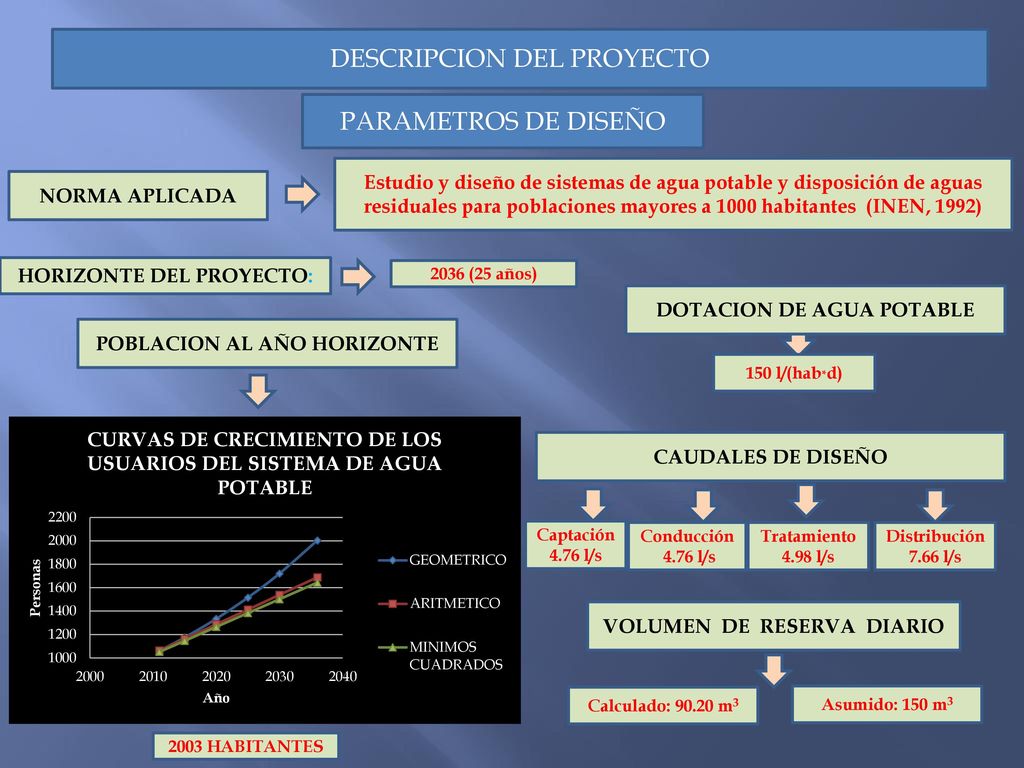

7 DESCRIPCION DEL PROYECTO
PARAMETROS DE DISEÑO Estudio y diseño de sistemas de agua potable y disposición de aguas residuales para poblaciones mayores a 1000 habitantes (INEN, 1992) NORMA APLICADA HORIZONTE DEL PROYECTO: 2036 (25 años) DOTACION DE AGUA POTABLE POBLACION AL AÑO HORIZONTE 150 l/(hab*d) CAUDALES DE DISEÑO Captación 4.76 l/s Conducción 4.76 l/s Tratamiento 4.98 l/s Distribución 7.66 l/s VOLUMEN DE RESERVA DIARIO Calculado: m3 Asumido: 150 m3 2003 HABITANTES

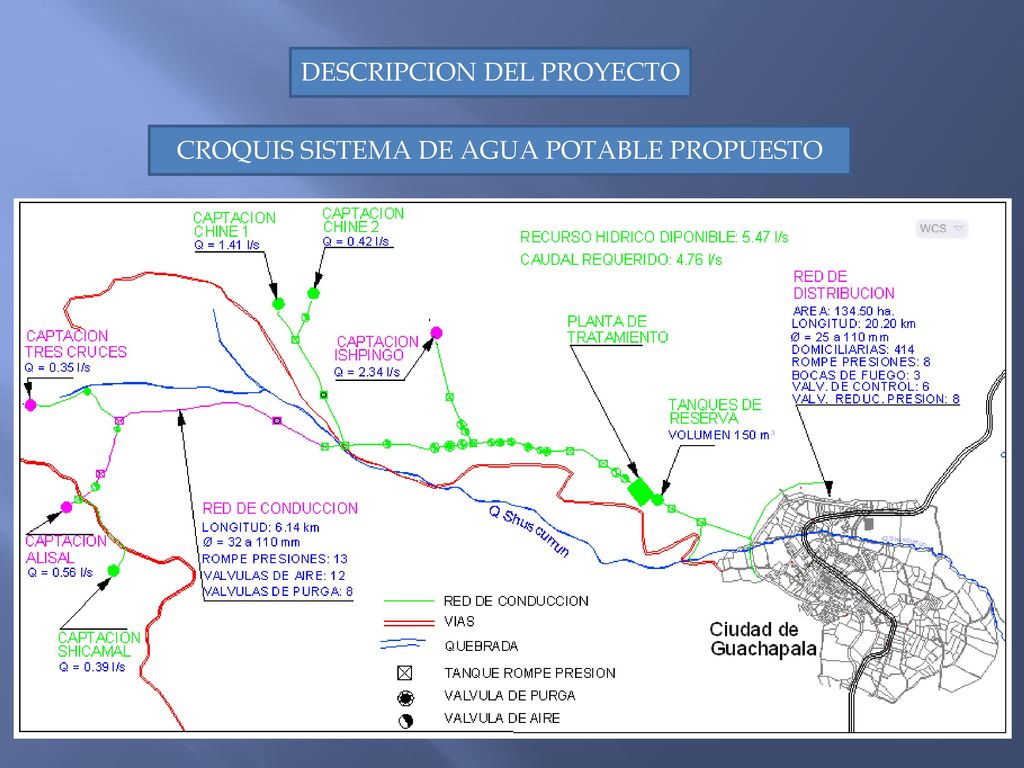

8 DESCRIPCION DEL PROYECTO
CROQUIS SISTEMA DE AGUA POTABLE PROPUESTO

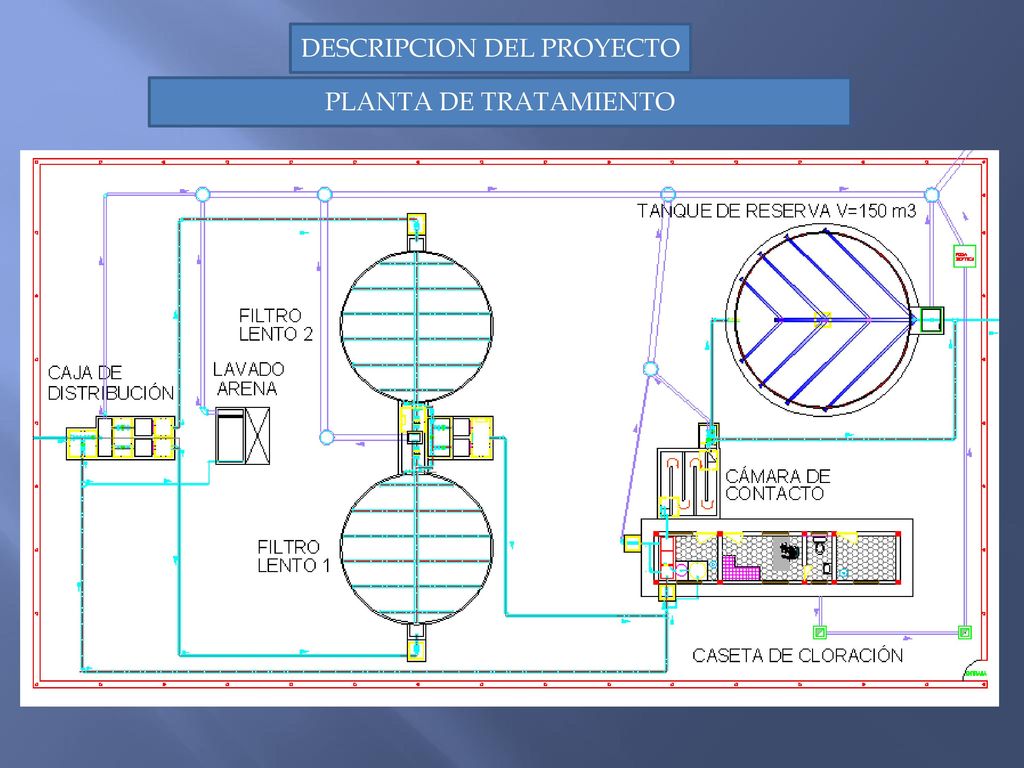

9 DESCRIPCION DEL PROYECTO
PLANTA DE TRATAMIENTO

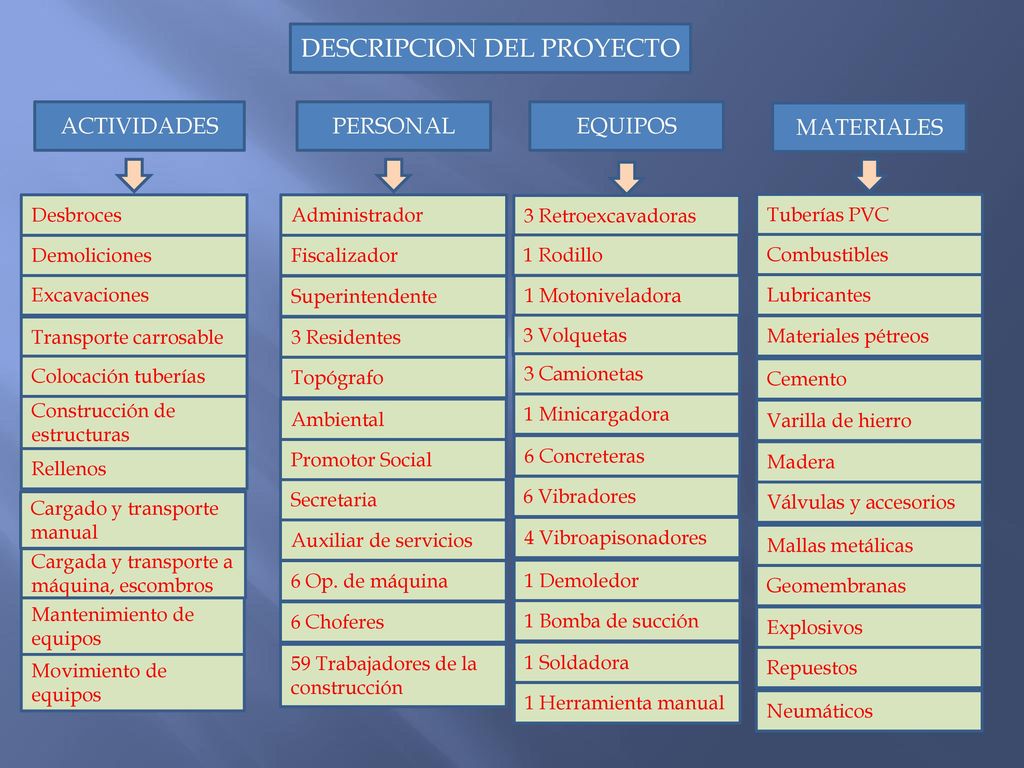

10 DESCRIPCION DEL PROYECTO
ACTIVIDADES PERSONAL EQUIPOS MATERIALES Desbroces Administrador 3 Retroexcavadoras Tuberías PVC Demoliciones Fiscalizador 1 Rodillo Combustibles Excavaciones Superintendente 1 Motoniveladora Lubricantes Transporte carrosable 3 Residentes 3 Volquetas Materiales pétreos Colocación tuberías Topógrafo 3 Camionetas Cemento Construcción de estructuras Ambiental 1 Minicargadora Varilla de hierro Promotor Social 6 Concreteras Rellenos Madera Secretaria 6 Vibradores Válvulas y accesorios Cargado y transporte manual Auxiliar de servicios 4 Vibroapisonadores Mallas metálicas Cargada y transporte a máquina, escombros 6 Op. de máquina 1 Demoledor Geomembranas Mantenimiento de equipos 6 Choferes 1 Bomba de succión Explosivos 59 Trabajadores de la construcción 1 Soldadora Repuestos Movimiento de equipos 1 Herramienta manual Neumáticos

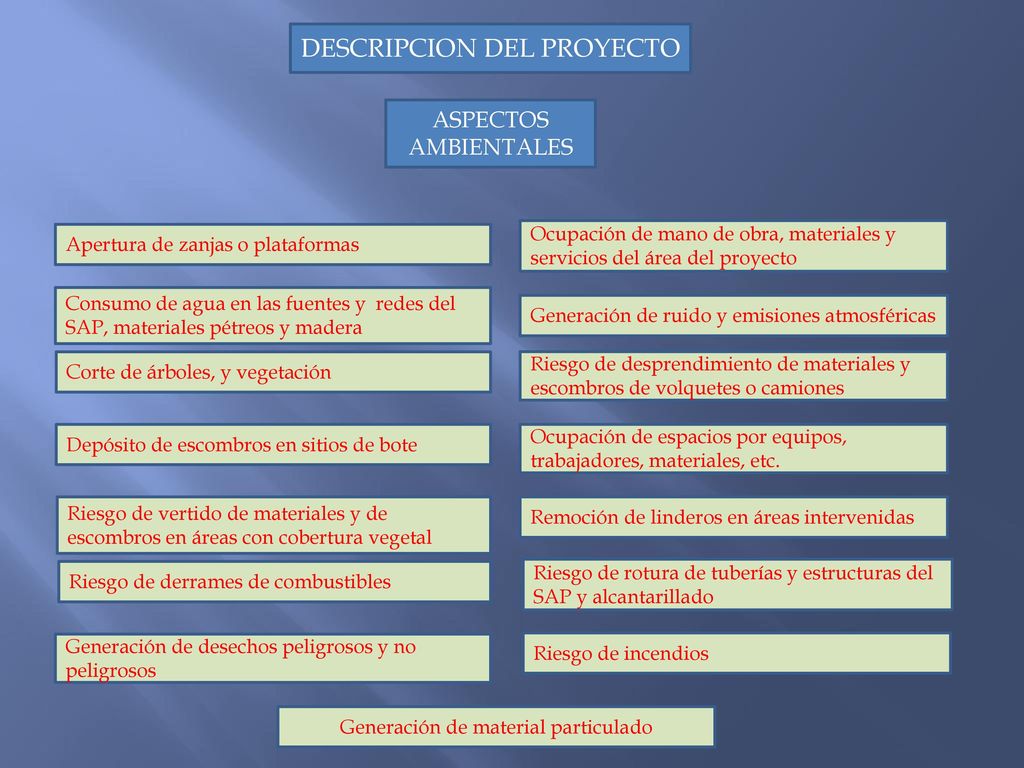

11 DESCRIPCION DEL PROYECTO
ASPECTOS AMBIENTALES Apertura de zanjas o plataformas Ocupación de mano de obra, materiales y servicios del área del proyecto Consumo de agua en las fuentes y redes del SAP, materiales pétreos y madera Generación de ruido y emisiones atmosféricas Corte de árboles, y vegetación Riesgo de desprendimiento de materiales y escombros de volquetes o camiones Depósito de escombros en sitios de bote Ocupación de espacios por equipos, trabajadores, materiales, etc. Riesgo de vertido de materiales y de escombros en áreas con cobertura vegetal Remoción de linderos en áreas intervenidas Riesgo de derrames de combustibles Riesgo de rotura de tuberías y estructuras del SAP y alcantarillado Generación de desechos peligrosos y no peligrosos Riesgo de incendios Generación de material particulado

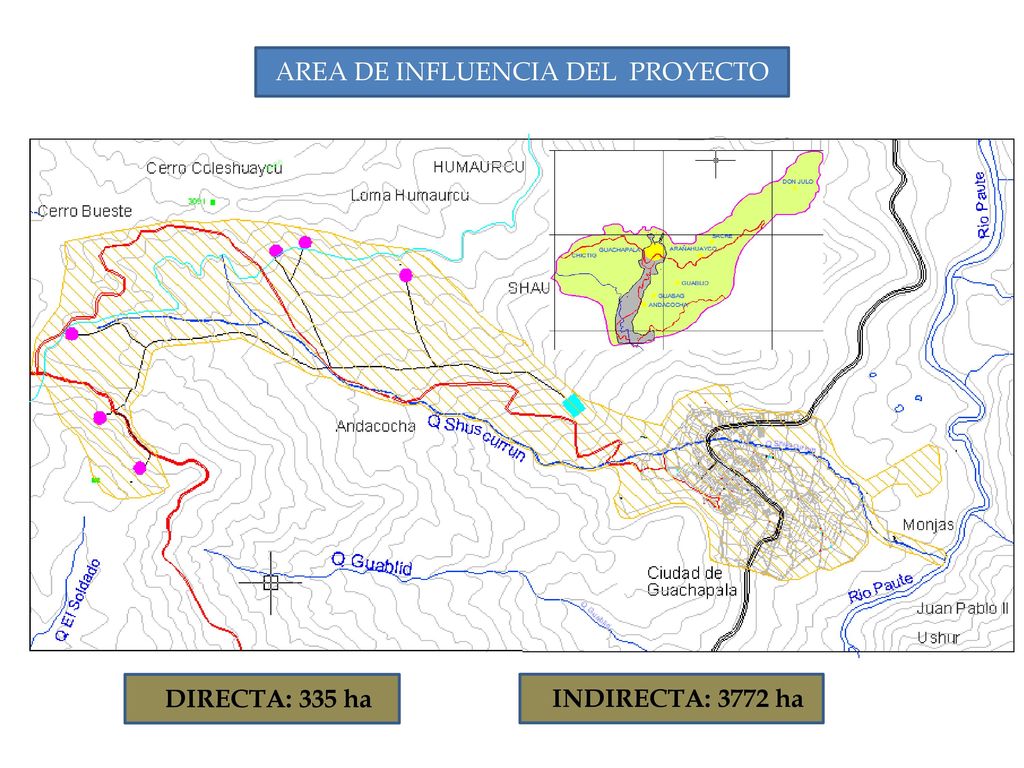

12 AREA DE INFLUENCIA DEL PROYECTO
DIRECTA: 335 ha INDIRECTA: 3772 ha

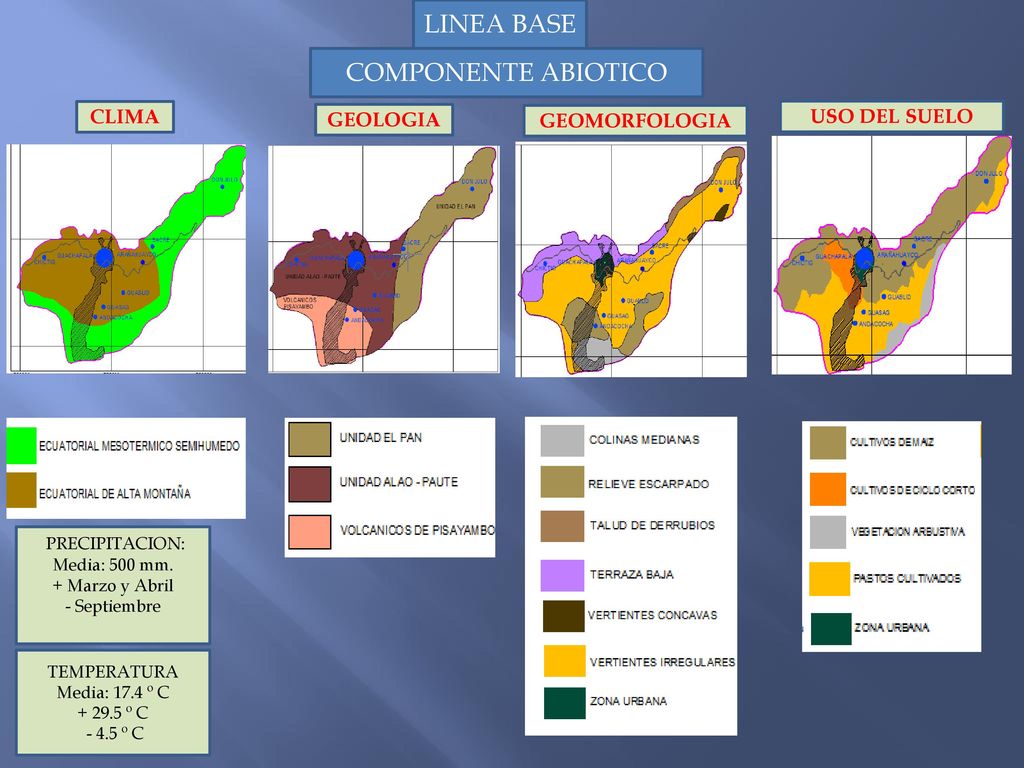

13 LINEA BASE COMPONENTE ABIOTICO CLIMA USO DEL SUELO GEOLOGIA
GEOMORFOLOGIA USO DEL SUELO PRECIPITACION: Media: 500 mm. + Marzo y Abril - Septiembre TEMPERATURA Media: 17.4 º C º C - 4.5 º C

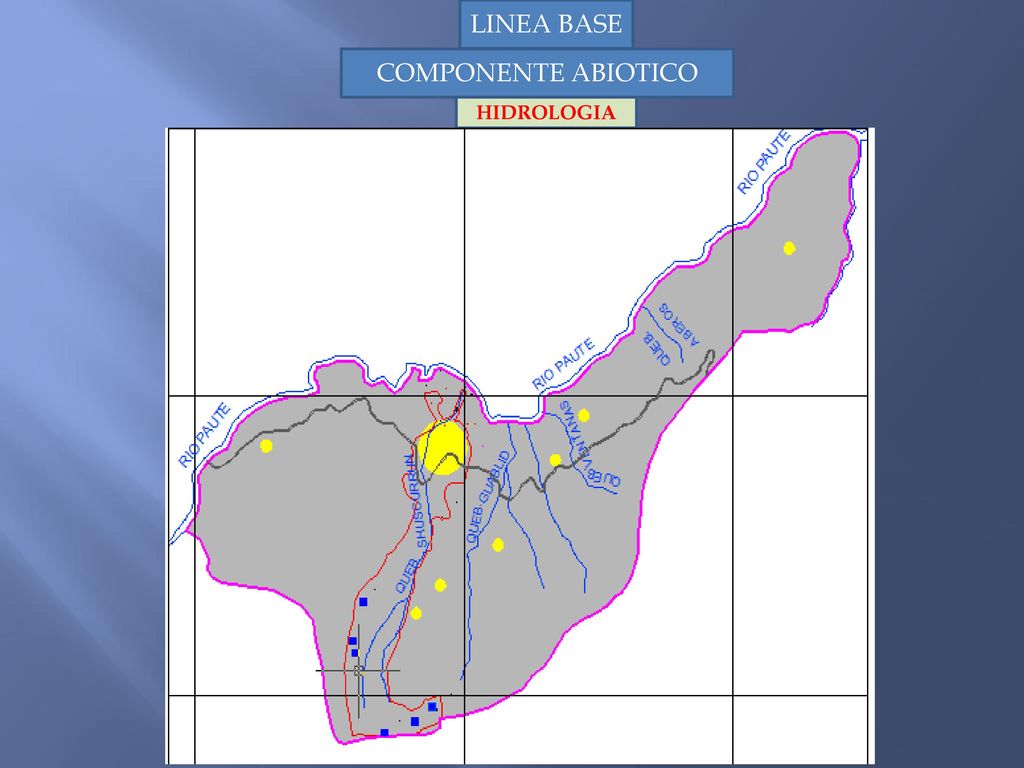

14 LINEA BASE COMPONENTE ABIOTICO HIDROLOGIA

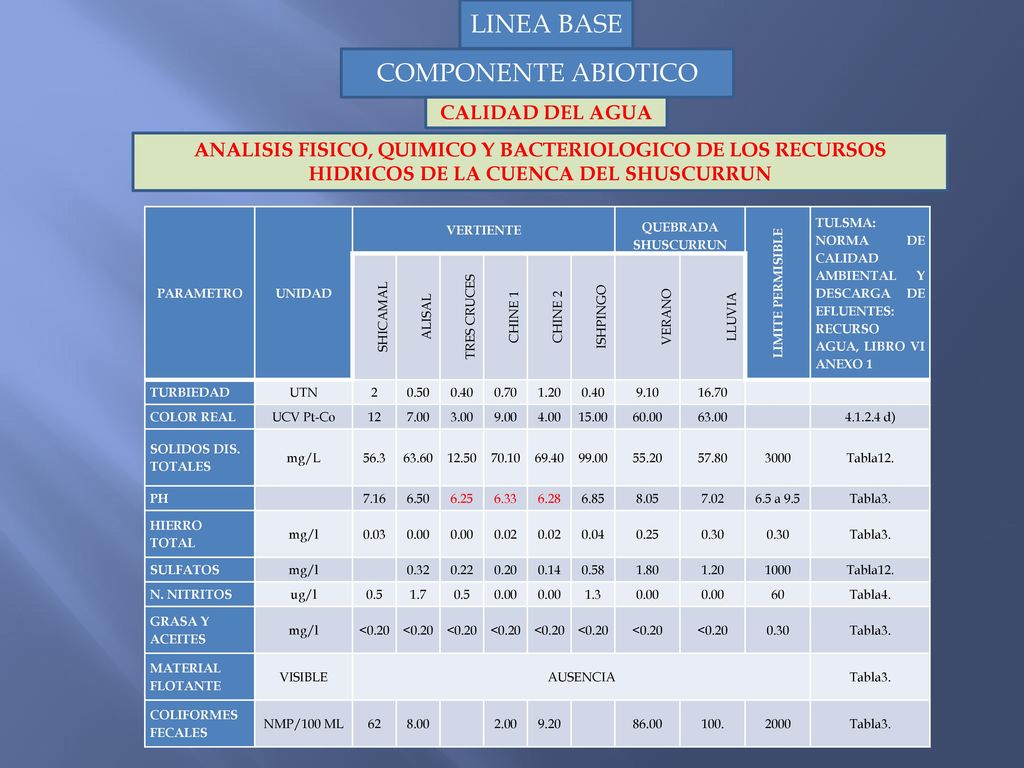

15 LINEA BASE COMPONENTE ABIOTICO CALIDAD DEL AGUA
ANALISIS FISICO, QUIMICO Y BACTERIOLOGICO DE LOS RECURSOS HIDRICOS DE LA CUENCA DEL SHUSCURRUN PARAMETRO UNIDAD VERTIENTE QUEBRADA SHUSCURRUN LIMITE PERMISIBLE TULSMA: NORMA DE CALIDAD AMBIENTAL Y DESCARGA DE EFLUENTES: RECURSO AGUA, LIBRO VI ANEXO 1 SHICAMAL ALISAL TRES CRUCES CHINE 1 CHINE 2 ISHPINGO VERANO LLUVIA TURBIEDAD UTN 2 0.50 0.40 0.70 1.20 9.10 16.70 COLOR REAL UCV Pt-Co 12 7.00 3.00 9.00 4.00 15.00 60.00 63.00 d) SOLIDOS DIS. TOTALES mg/L 56.3 63.60 12.50 70.10 69.40 99.00 55.20 57.80 3000 Tabla12. PH 7.16 6.50 6.25 6.33 6.28 6.85 8.05 7.02 6.5 a 9.5 Tabla3. HIERRO TOTAL mg/l 0.03 0.00 0.02 0.04 0.25 0.30 SULFATOS 0.32 0.22 0.20 0.14 0.58 1.80 1000 N. NITRITOS ug/l 0.5 1.7 1.3 60 Tabla4. GRASA Y ACEITES <0.20 MATERIAL FLOTANTE VISIBLE AUSENCIA COLIFORMES FECALES NMP/100 ML 62 8.00 2.00 9.20 86.00 100. 2000

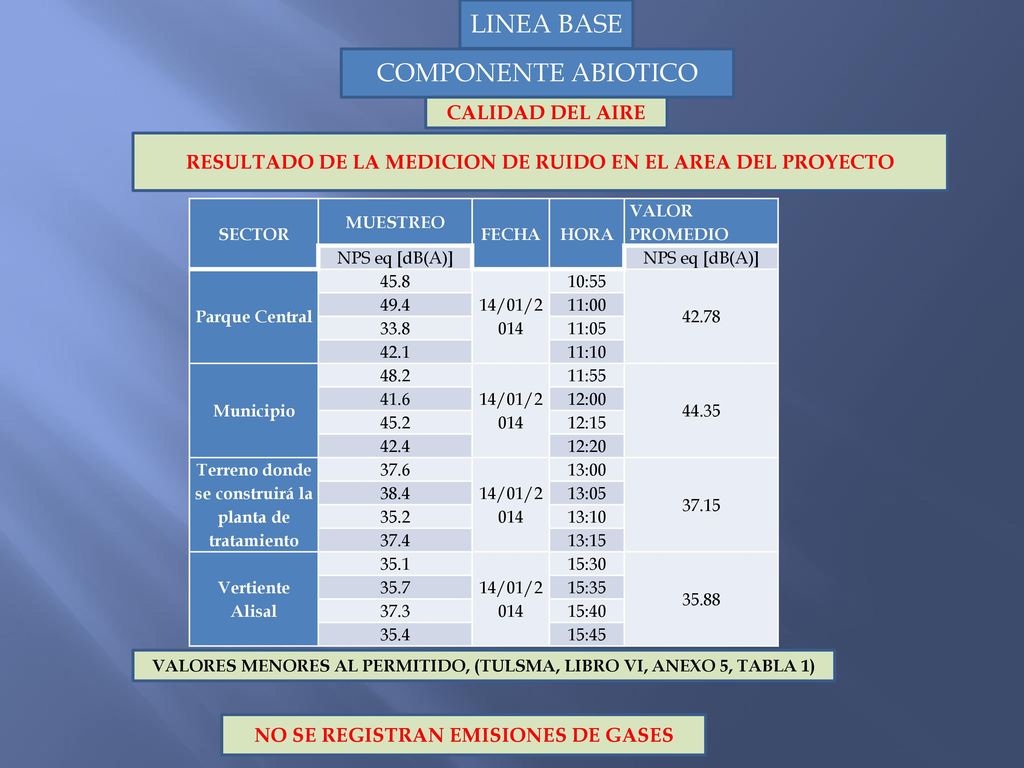

16 LINEA BASE COMPONENTE ABIOTICO CALIDAD DEL AIRE
RESULTADO DE LA MEDICION DE RUIDO EN EL AREA DEL PROYECTO SECTOR MUESTREO FECHA HORA VALOR PROMEDIO NPS eq [dB(A)] Parque Central 45.8 14/01/2014 10:55 42.78 49.4 11:00 33.8 11:05 42.1 11:10 Municipio 48.2 11:55 44.35 41.6 12:00 45.2 12:15 42.4 12:20 Terreno donde se construirá la planta de tratamiento 37.6 13:00 37.15 38.4 13:05 35.2 13:10 37.4 13:15 Vertiente Alisal 35.1 15:30 35.88 35.7 15:35 37.3 15:40 35.4 15:45 VALORES MENORES AL PERMITIDO, (TULSMA, LIBRO VI, ANEXO 5, TABLA 1) NO SE REGISTRAN EMISIONES DE GASES

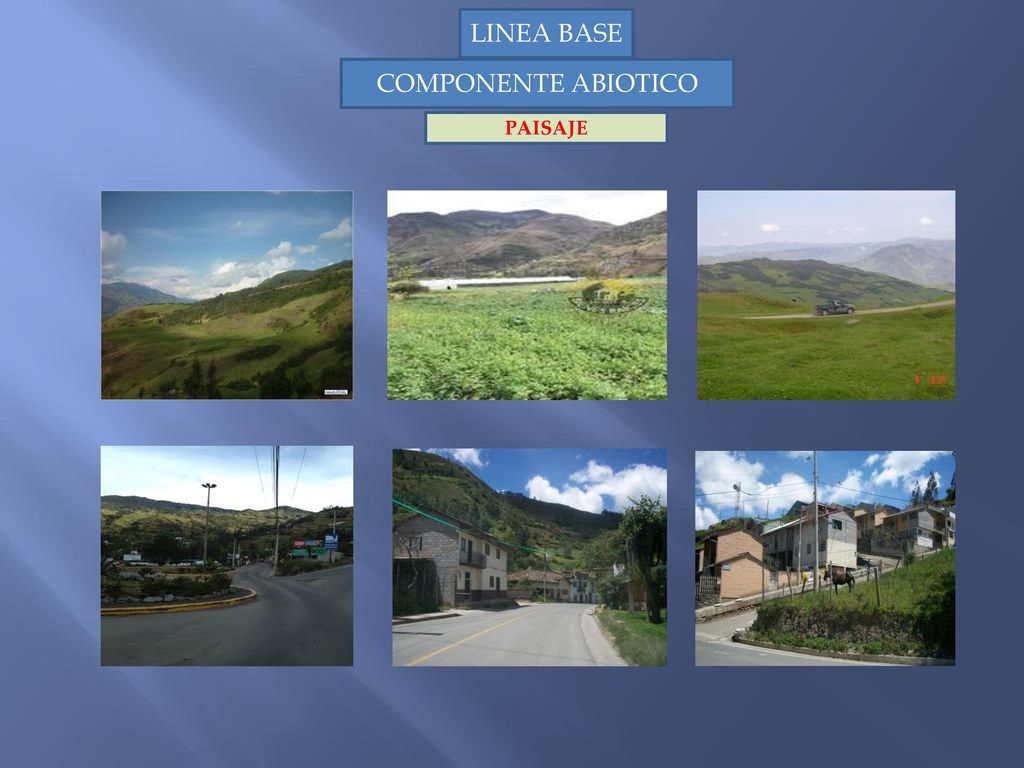

17 LINEA BASE COMPONENTE ABIOTICO PAISAJE

18 LINEA BASE COMPONENTE BIOTICO ECOSISTEMAS FLORA FAUNA

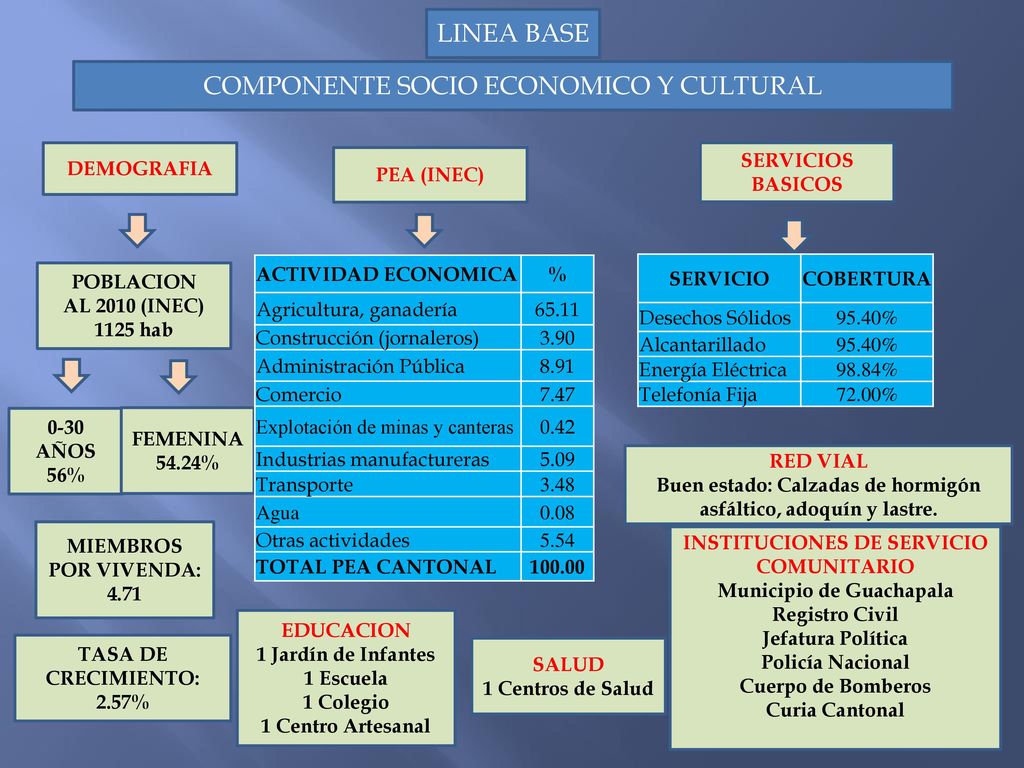

19 COMPONENTE SOCIO ECONOMICO Y CULTURAL
LINEA BASE COMPONENTE SOCIO ECONOMICO Y CULTURAL DEMOGRAFIA PEA (INEC) SERVICIOS BASICOS ACTIVIDAD ECONOMICA % Agricultura, ganadería 65.11 Construcción (jornaleros) 3.90 Administración Pública 8.91 Comercio 7.47 Explotación de minas y canteras 0.42 Industrias manufactureras 5.09 Transporte 3.48 Agua 0.08 Otras actividades 5.54 TOTAL PEA CANTONAL 100.00 SERVICIO COBERTURA Desechos Sólidos 95.40% Alcantarillado Energía Eléctrica 98.84% Telefonía Fija 72.00% POBLACION AL 2010 (INEC) 1125 hab 0-30 AÑOS 56% FEMENINA 54.24% RED VIAL Buen estado: Calzadas de hormigón asfáltico, adoquín y lastre. MIEMBROS POR VIVENDA: 4.71 INSTITUCIONES DE SERVICIO COMUNITARIO Municipio de Guachapala Registro Civil Jefatura Política Policía Nacional Cuerpo de Bomberos Curia Cantonal EDUCACION 1 Jardín de Infantes 1 Escuela 1 Colegio 1 Centro Artesanal TASA DE CRECIMIENTO: 2.57% SALUD 1 Centros de Salud

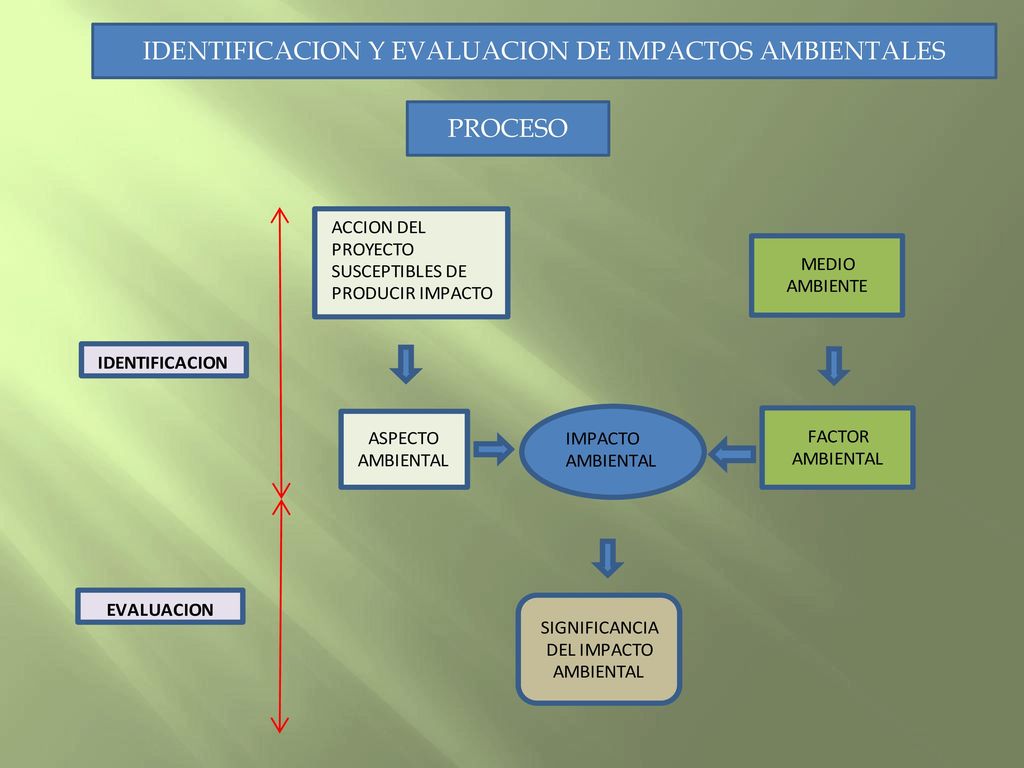

20 IDENTIFICACION Y EVALUACION DE IMPACTOS AMBIENTALES
PROCESO

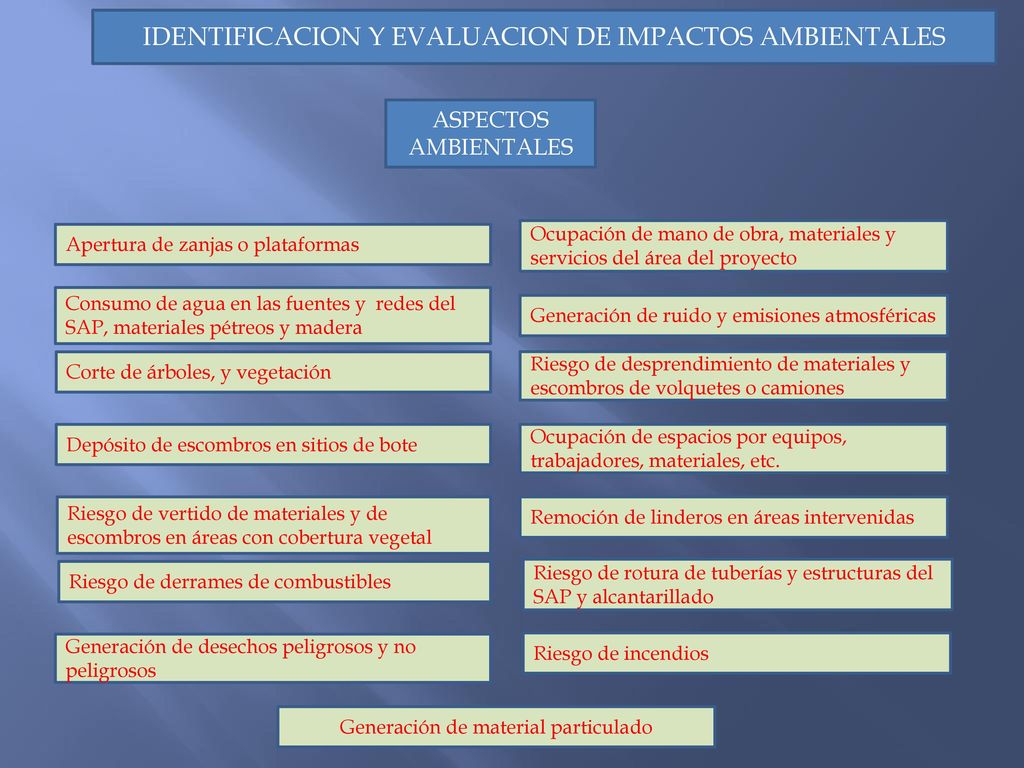

21 IDENTIFICACION Y EVALUACION DE IMPACTOS AMBIENTALES
ASPECTOS AMBIENTALES Apertura de zanjas o plataformas Ocupación de mano de obra, materiales y servicios del área del proyecto Consumo de agua en las fuentes y redes del SAP, materiales pétreos y madera Generación de ruido y emisiones atmosféricas Corte de árboles, y vegetación Riesgo de desprendimiento de materiales y escombros de volquetes o camiones Depósito de escombros en sitios de bote Ocupación de espacios por equipos, trabajadores, materiales, etc. Riesgo de vertido de materiales y de escombros en áreas con cobertura vegetal Remoción de linderos en áreas intervenidas Riesgo de derrames de combustibles Riesgo de rotura de tuberías y estructuras del SAP y alcantarillado Generación de desechos peligrosos y no peligrosos Riesgo de incendios Generación de material particulado

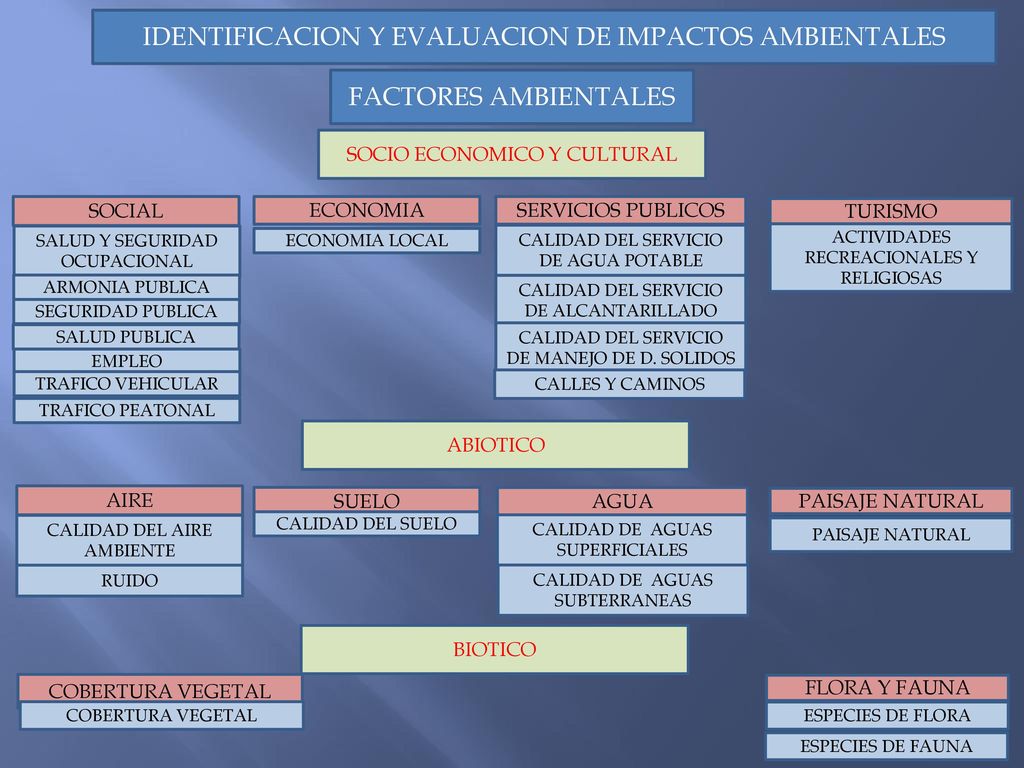

22 IDENTIFICACION Y EVALUACION DE IMPACTOS AMBIENTALES
FACTORES AMBIENTALES SOCIO ECONOMICO Y CULTURAL SOCIAL ECONOMIA SERVICIOS PUBLICOS TURISMO SALUD Y SEGURIDAD OCUPACIONAL ECONOMIA LOCAL CALIDAD DEL SERVICIO DE AGUA POTABLE ACTIVIDADES RECREACIONALES Y RELIGIOSAS ARMONIA PUBLICA CALIDAD DEL SERVICIO DE ALCANTARILLADO SEGURIDAD PUBLICA SALUD PUBLICA CALIDAD DEL SERVICIO DE MANEJO DE D. SOLIDOS EMPLEO TRAFICO VEHICULAR CALLES Y CAMINOS TRAFICO PEATONAL ABIOTICO AIRE SUELO AGUA PAISAJE NATURAL CALIDAD DEL AIRE AMBIENTE CALIDAD DEL SUELO CALIDAD DE AGUAS SUPERFICIALES PAISAJE NATURAL RUIDO CALIDAD DE AGUAS SUBTERRANEAS BIOTICO COBERTURA VEGETAL FLORA Y FAUNA COBERTURA VEGETAL ESPECIES DE FLORA ESPECIES DE FAUNA

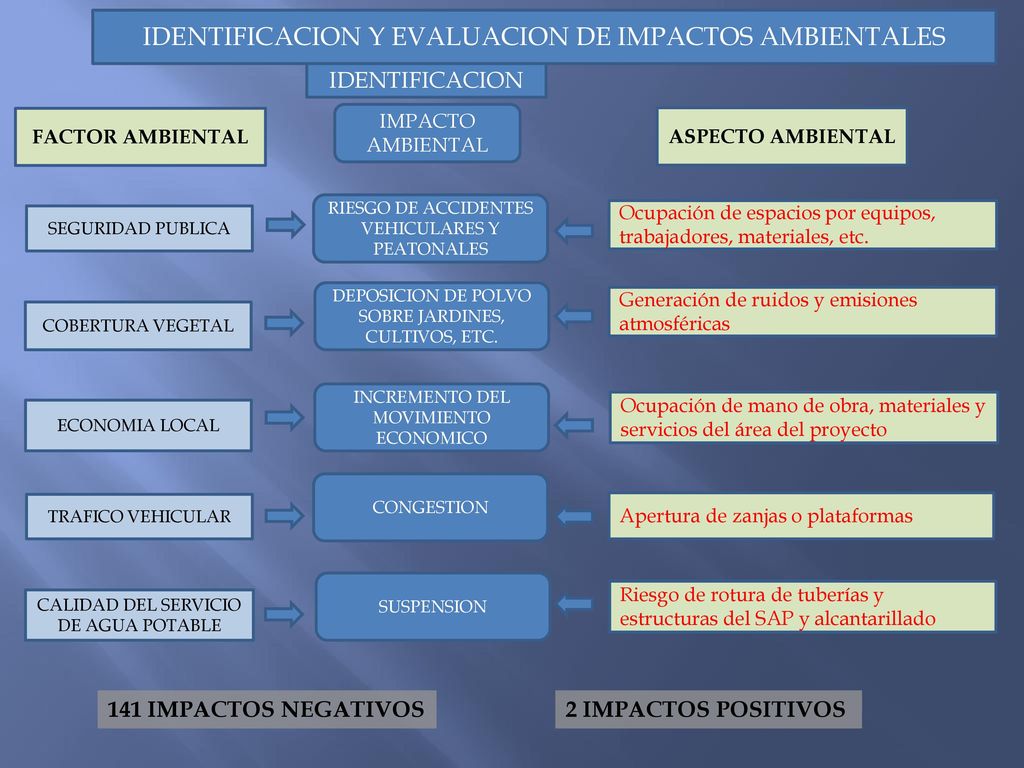

23 IDENTIFICACION Y EVALUACION DE IMPACTOS AMBIENTALES
FACTOR AMBIENTAL IMPACTO AMBIENTAL ASPECTO AMBIENTAL RIESGO DE ACCIDENTES VEHICULARES Y PEATONALES SEGURIDAD PUBLICA Ocupación de espacios por equipos, trabajadores, materiales, etc. DEPOSICION DE POLVO SOBRE JARDINES, CULTIVOS, ETC. Generación de ruidos y emisiones atmosféricas COBERTURA VEGETAL INCREMENTO DEL MOVIMIENTO ECONOMICO Ocupación de mano de obra, materiales y servicios del área del proyecto ECONOMIA LOCAL CONGESTION TRAFICO VEHICULAR Apertura de zanjas o plataformas SUSPENSION Riesgo de rotura de tuberías y estructuras del SAP y alcantarillado CALIDAD DEL SERVICIO DE AGUA POTABLE 141 IMPACTOS NEGATIVOS 2 IMPACTOS POSITIVOS

24 IDENTIFICACION Y EVALUACION DE IMPACTOS AMBIENTALES
VALORACION DE LOS IMPACTOS METODO DE LEOPOLD Asociado a la matriz causa-efecto basado en evaluar características de extensión duración, reversibilidad de cada interacción y el grado de incidencia de la actividad sobre el factor ambiental Imp= We x E + Wd x D + Wr x R We + Wd + Wr = 1 CARACTERISTICA VALOR DE ACUERDO A LA CARACTERISTICA DE CADA INTERACCION 1 2.5 5 7.5 10 EXTENSION Puntual: Un componente Particular: Dos componentes Local: Tres componentes (distribución) Generalizada: AID directa del proyecto Regional: Area de influencia del proyecto DURACION Esporádica Temporal Periódica Recurrente Permanente REVERSIBILIDAD Completamente reversible Medianamente reversible Parcialmente reversible Medianamente irreversible Completamente irreversible Vi = ( Imp x M )0.50 Donde: Imp. = Valor de la importancia del impacto E = Valor de Extensión We = Peso de Extensión (0.20) D = Valor de Duración Wd = Peso de Duración (0.40) R = Valor de Reversibilidad Wr = Peso de Reversibilidad (0.40) M = Magnitud (0 – 10 ) Vi = Valor del impacto CATEGORIA ALTAMENTE SIGNIFICATIVO (-) Vi ≥ 6.5 SIGNIFICATIVO (-) ≤ Vi < 6.5 DESPRECIABLE (-) Vi < 4.0 BENEFICO (+)

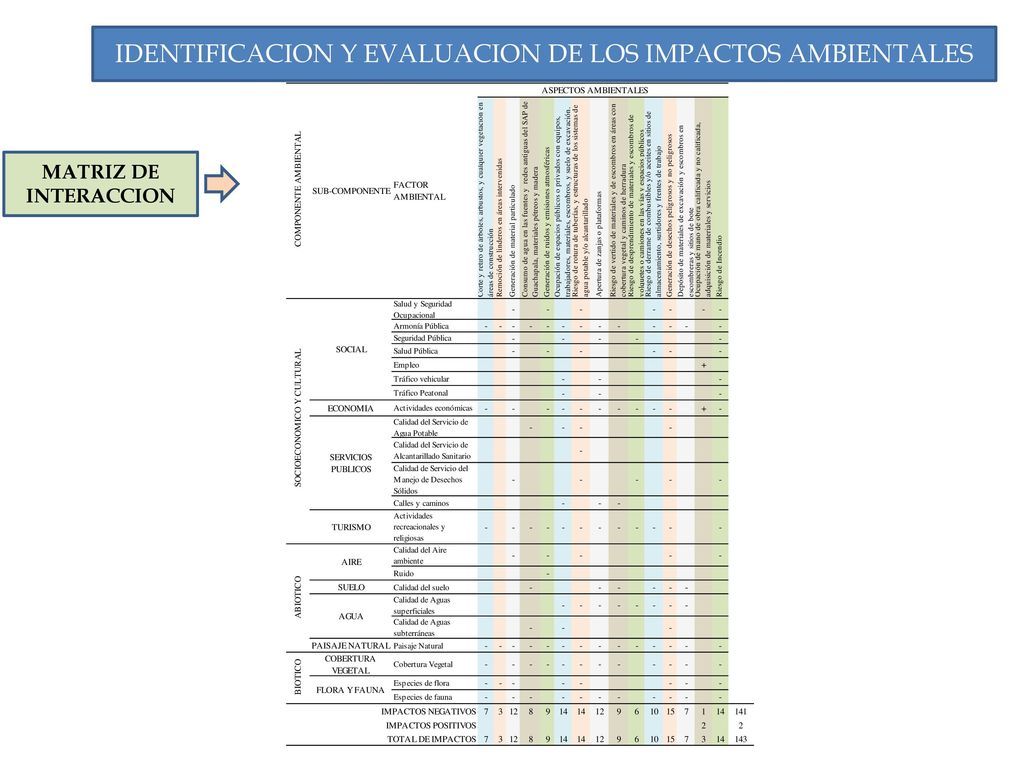

25 IDENTIFICACION Y EVALUACION DE LOS IMPACTOS AMBIENTALES
MATRIZ DE INTERACCION

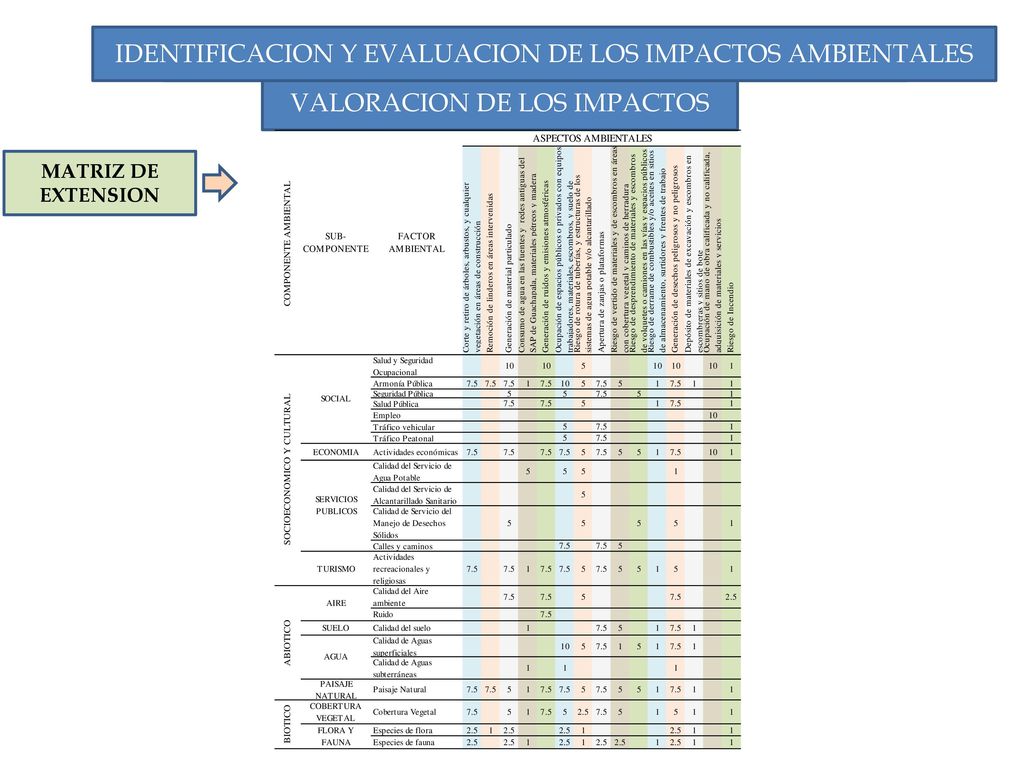

26 IDENTIFICACION Y EVALUACION DE LOS IMPACTOS AMBIENTALES
IDENTIFICACION DE LOS IMPACTOS AMBIENTALES VALORACION DE LOS IMPACTOS MATRIZ DE EXTENSION

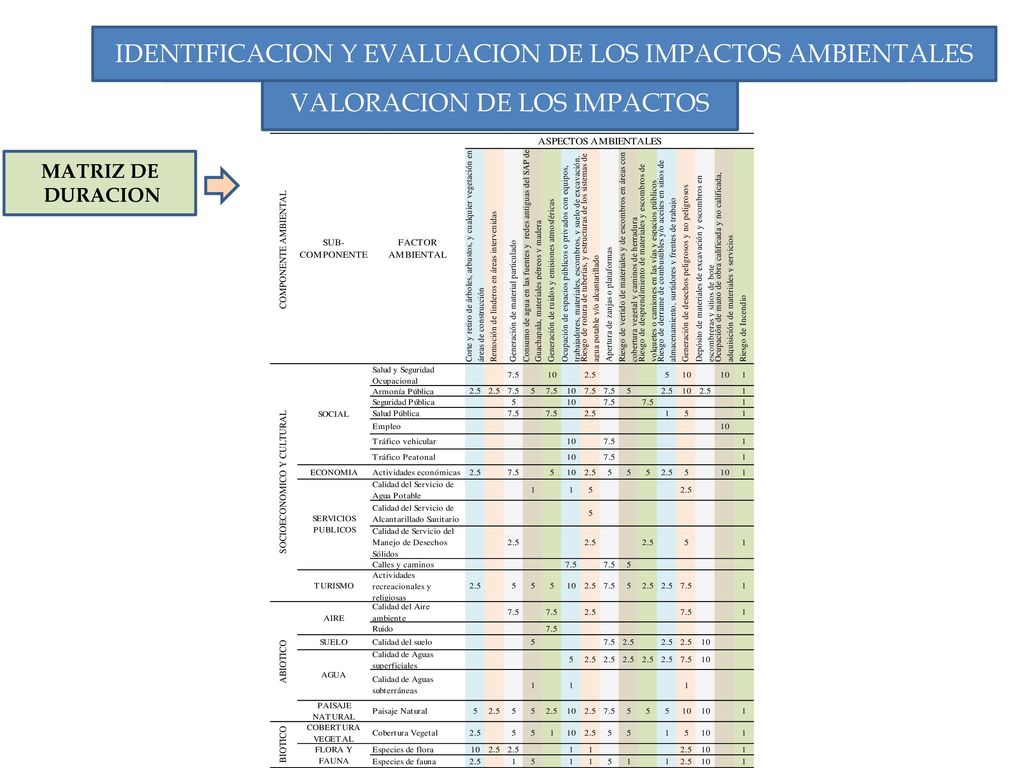

27 IDENTIFICACION Y EVALUACION DE LOS IMPACTOS AMBIENTALES
IDENTIFICACION DE LOS IMPACTOS AMBIENTALES VALORACION DE LOS IMPACTOS MATRIZ DE DURACION

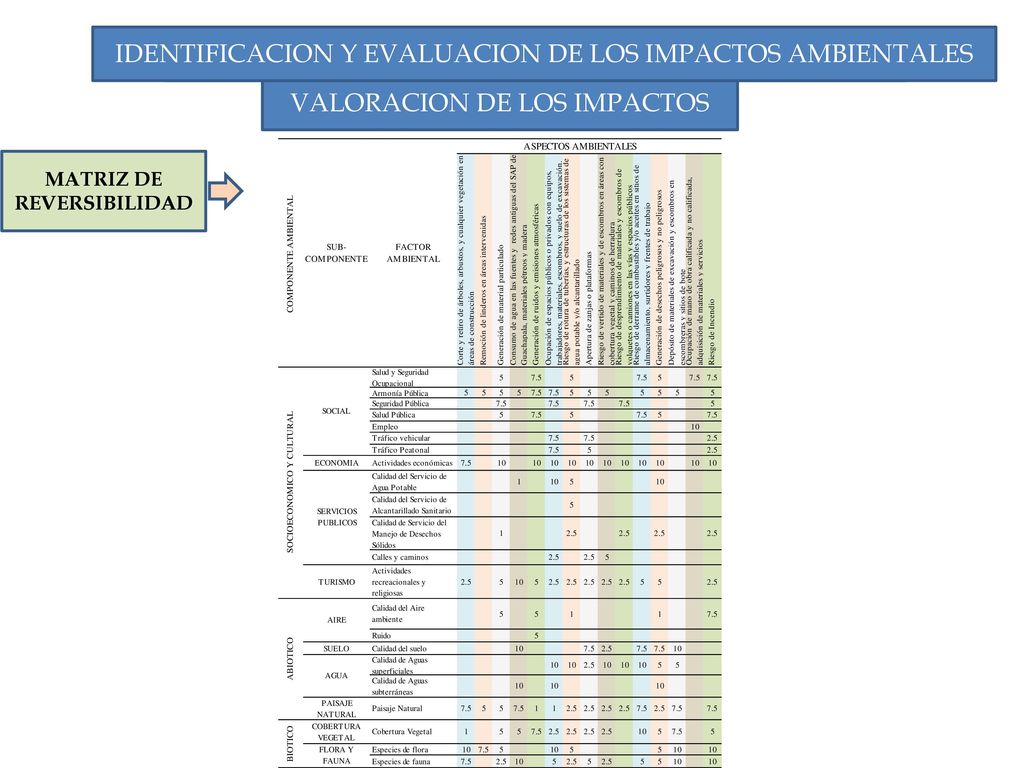

28 MATRIZ DE REVERSIBILIDAD
IDENTIFICACION Y EVALUACION DE LOS IMPACTOS AMBIENTALES IDENTIFICACION DE LOS IMPACTOS AMBIENTALES VALORACION DE LOS IMPACTOS MATRIZ DE REVERSIBILIDAD

29 IDENTIFICACION Y EVALUACION DE LOS IMPACTOS AMBIENTALES
IDENTIFICACION DE LOS IMPACTOS AMBIENTALES VALORACION DE LOS IMPACTOS MATRIZ DE IMPORTANCIA

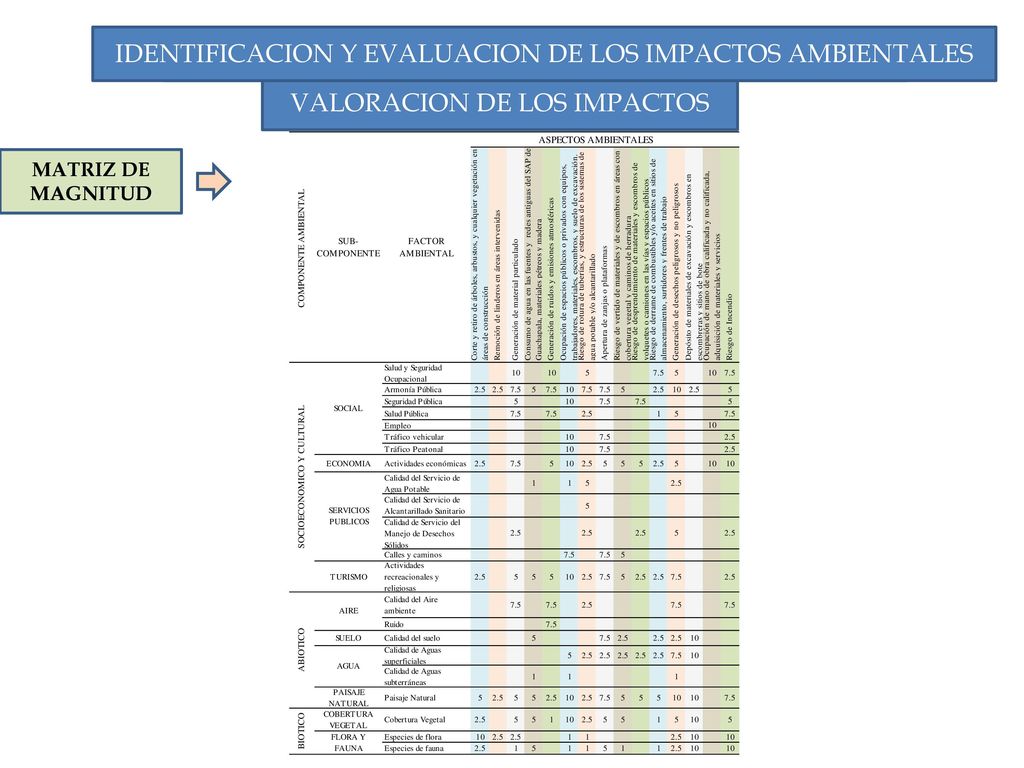

30 IDENTIFICACION Y EVALUACION DE LOS IMPACTOS AMBIENTALES
IDENTIFICACION DE LOS IMPACTOS AMBIENTALES VALORACION DE LOS IMPACTOS MATRIZ DE MAGNITUD

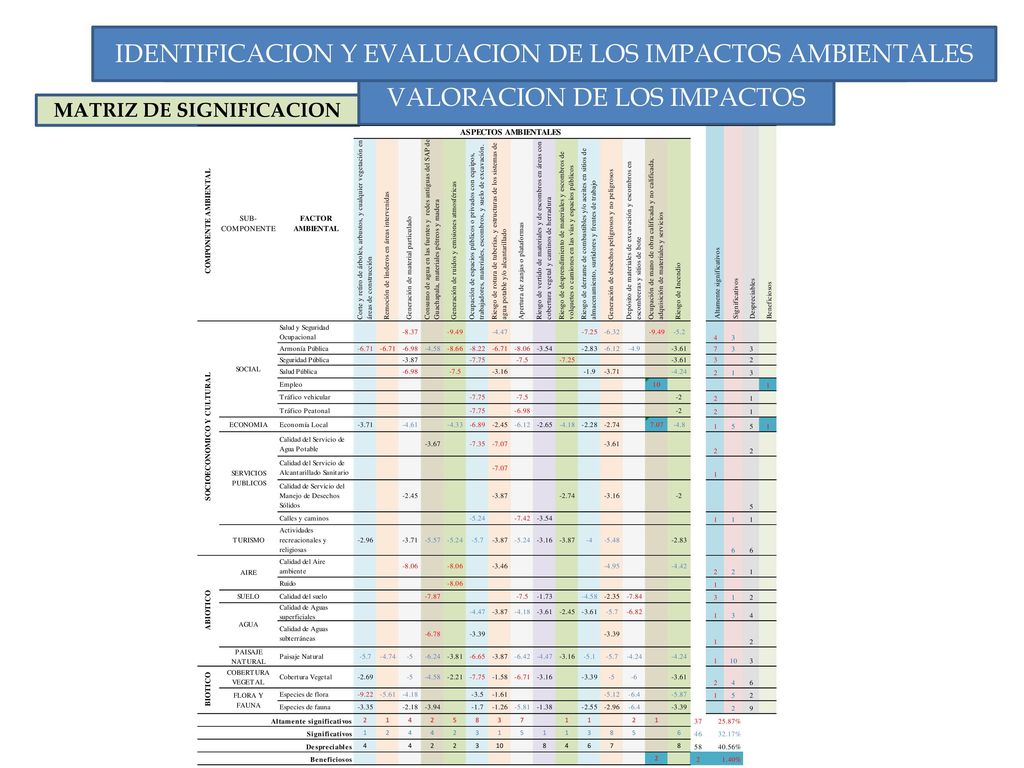

31 MATRIZ DE SIGNIFICACION
IDENTIFICACION Y EVALUACION DE LOS IMPACTOS AMBIENTALES IDENTIFICACION DE LOS IMPACTOS AMBIENTALES VALORACION DE LOS IMPACTOS MATRIZ DE SIGNIFICACION

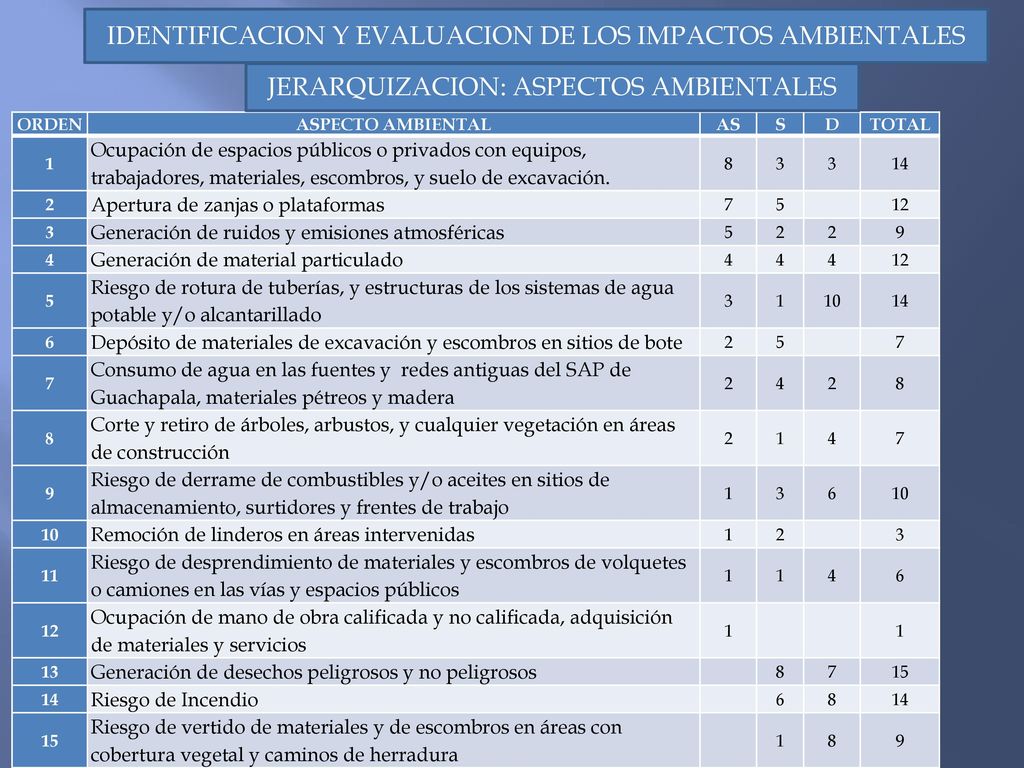

32 IDENTIFICACION Y EVALUACION DE LOS IMPACTOS AMBIENTALES
JERARQUIZACION: ASPECTOS AMBIENTALES ORDEN ASPECTO AMBIENTAL AS S D TOTAL 1 Ocupación de espacios públicos o privados con equipos, trabajadores, materiales, escombros, y suelo de excavación. 8 3 14 2 Apertura de zanjas o plataformas 7 5 12 Generación de ruidos y emisiones atmosféricas 9 4 Generación de material particulado Riesgo de rotura de tuberías, y estructuras de los sistemas de agua potable y/o alcantarillado 10 6 Depósito de materiales de excavación y escombros en sitios de bote Consumo de agua en las fuentes y redes antiguas del SAP de Guachapala, materiales pétreos y madera Corte y retiro de árboles, arbustos, y cualquier vegetación en áreas de construcción Riesgo de derrame de combustibles y/o aceites en sitios de almacenamiento, surtidores y frentes de trabajo Remoción de linderos en áreas intervenidas 11 Riesgo de desprendimiento de materiales y escombros de volquetes o camiones en las vías y espacios públicos Ocupación de mano de obra calificada y no calificada, adquisición de materiales y servicios 13 Generación de desechos peligrosos y no peligrosos 15 Riesgo de Incendio Riesgo de vertido de materiales y de escombros en áreas con cobertura vegetal y caminos de herradura

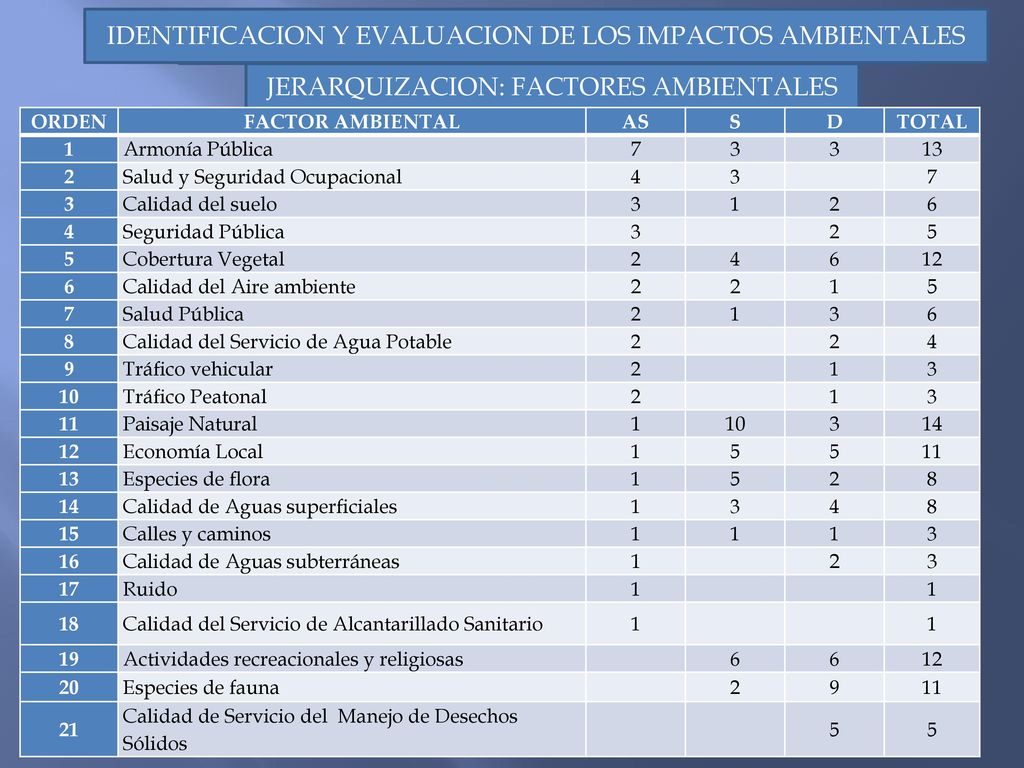

33 IDENTIFICACION Y EVALUACION DE LOS IMPACTOS AMBIENTALES
IDENTIFICACION DE LOS IMPACTOS AMBIENTALES JERARQUIZACION: FACTORES AMBIENTALES ORDEN FACTOR AMBIENTAL AS S D TOTAL 1 Armonía Pública 7 3 13 2 Salud y Seguridad Ocupacional 4 Calidad del suelo 6 Seguridad Pública 5 Cobertura Vegetal 12 Calidad del Aire ambiente Salud Pública 8 Calidad del Servicio de Agua Potable 9 Tráfico vehicular 10 Tráfico Peatonal 11 Paisaje Natural 14 Economía Local Especies de flora Calidad de Aguas superficiales 15 Calles y caminos 16 Calidad de Aguas subterráneas 17 Ruido 18 Calidad del Servicio de Alcantarillado Sanitario 19 Actividades recreacionales y religiosas 20 Especies de fauna 21 Calidad de Servicio del Manejo de Desechos Sólidos

34 IDENTIFICACION Y EVALUACION DE LOS IMPACTOS AMBIENTALES
BENEFICOS GENERACION DEL EMPLEO DINAMIZACION DE LA ECONOMIA

35 PLAN DE MANEJO AMBIENTAL
OBJETIVOS Y ALCANCE ESTABLECER LAS ACCIONES QUE SE REQUIEREN PARA PREVENIR, MITIGAR, CONTROLAR, CORREGIR Y COMPENSAR LOS IMPACTOS AMBIENTALES NEGATIVOS VALORADOS COMO ALTAMENTE SIGNIFICATIVOS Y SIGNIFICATIVOS, Y POTENCIAR LOS BENEFICOS EN EL AREA DE INFLUENCIA DEL PROYECTO

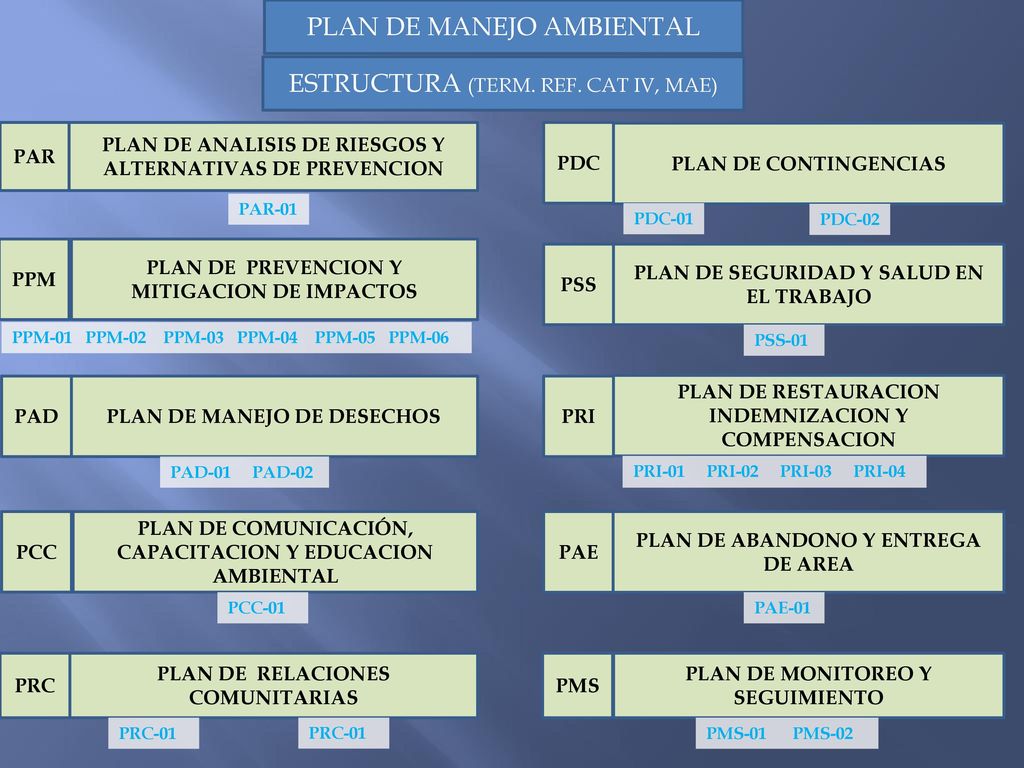

36 PLAN DE MANEJO AMBIENTAL
ESTRUCTURA (TERM. REF. CAT IV, MAE) PAR PLAN DE ANALISIS DE RIESGOS Y ALTERNATIVAS DE PREVENCION PDC PLAN DE CONTINGENCIAS PAR-01 PDC-01 PDC-02 PPM PLAN DE PREVENCION Y MITIGACION DE IMPACTOS PSS PLAN DE SEGURIDAD Y SALUD EN EL TRABAJO PPM-01 PPM PPM-03 PPM PPM-05 PPM-06 PSS-01 PAD PLAN DE MANEJO DE DESECHOS PRI PLAN DE RESTAURACION INDEMNIZACION Y COMPENSACION PAD PAD-02 PRI PRI PRI PRI-04 PCC PLAN DE COMUNICACIÓN, CAPACITACION Y EDUCACION AMBIENTAL PAE PLAN DE ABANDONO Y ENTREGA DE AREA PCC-01 PAE-01 PRC PLAN DE RELACIONES COMUNITARIAS PMS PLAN DE MONITOREO Y SEGUIMIENTO PRC-01 PRC-01 PMS PMS-02

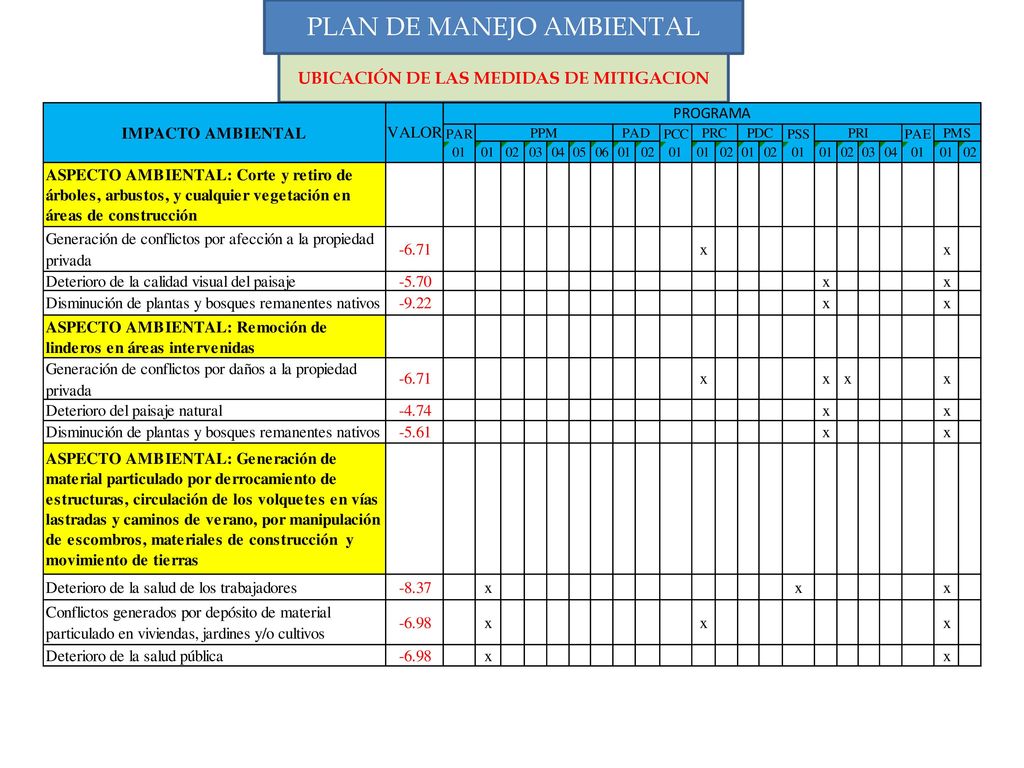

37 UBICACIÓN DE LAS MEDIDAS DE MITIGACION
PLAN DE MANEJO AMBIENTAL UBICACIÓN DE LAS MEDIDAS DE MITIGACION

38 RESPONSABILIDADES Y NIVELES
PLAN DE MANEJO AMBIENTAL RESPONSABILIDADES Y NIVELES

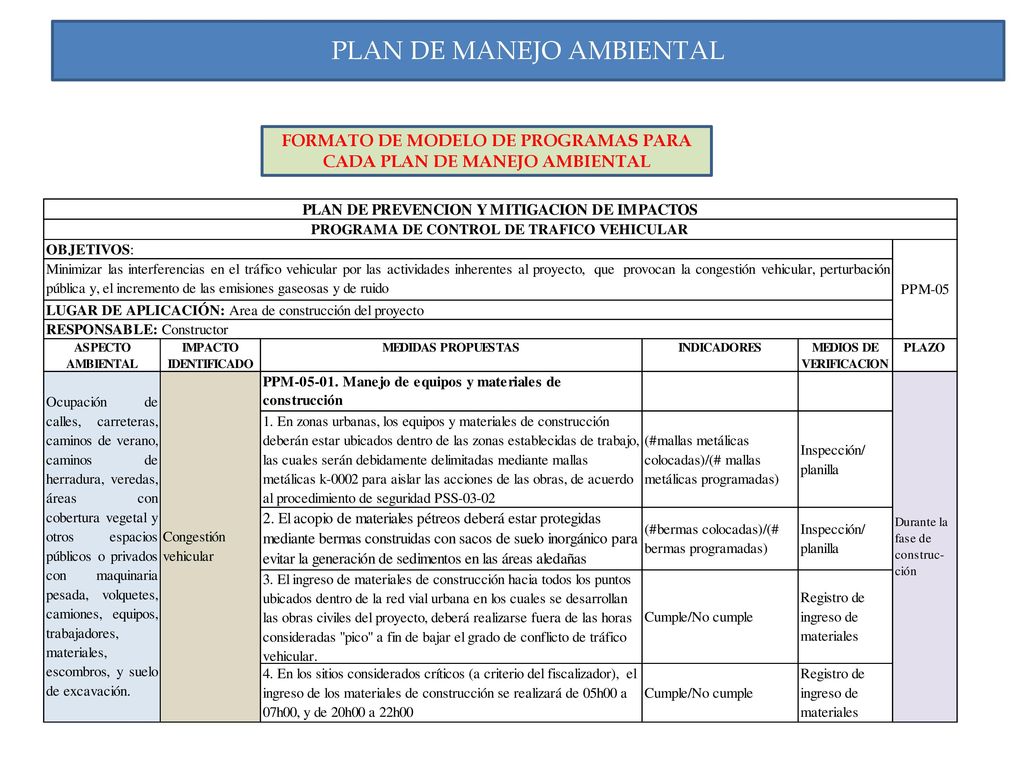

39 FORMATO DE MODELO DE PROGRAMAS PARA CADA PLAN DE MANEJO AMBIENTAL

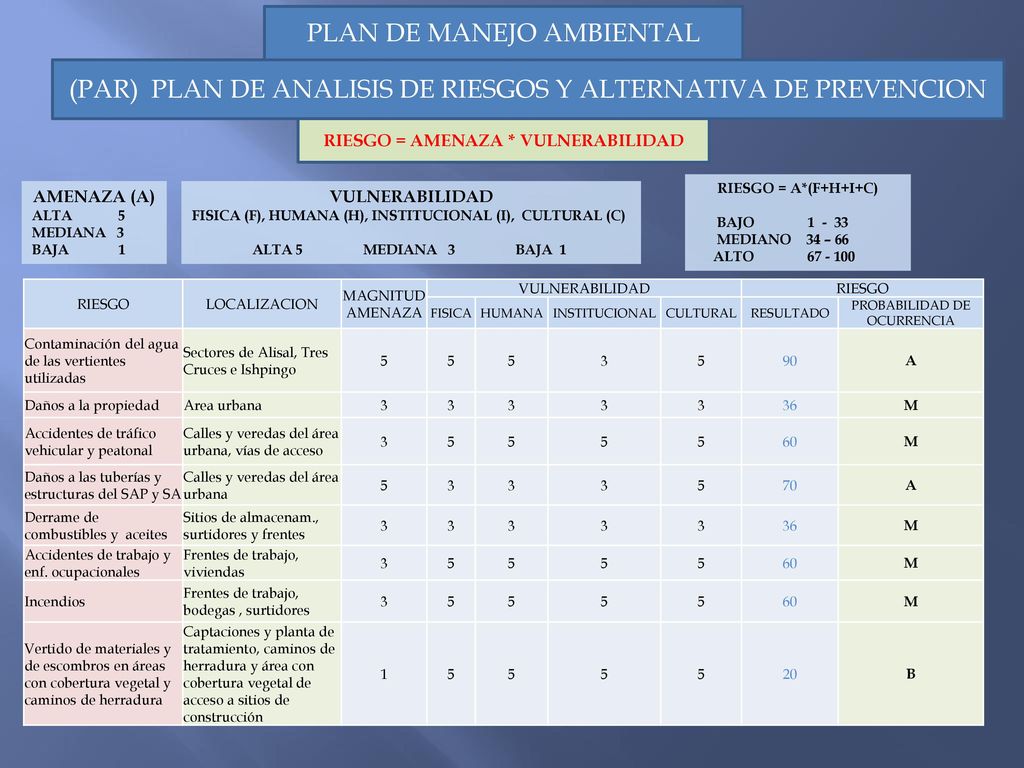

40 RIESGO = AMENAZA * VULNERABILIDAD
PLAN DE MANEJO AMBIENTAL (PAR) PLAN DE ANALISIS DE RIESGOS Y ALTERNATIVA DE PREVENCION RIESGO = AMENAZA * VULNERABILIDAD RIESGO = A*(F+H+I+C) BAJO MEDIANO – 66 ALTO AMENAZA (A) ALTA MEDIANA 3 BAJA VULNERABILIDAD FISICA (F), HUMANA (H), INSTITUCIONAL (I), CULTURAL (C) ALTA MEDIANA BAJA 1 RIESGO LOCALIZACION MAGNITUD AMENAZA VULNERABILIDAD FISICA HUMANA INSTITUCIONAL CULTURAL RESULTADO PROBABILIDAD DE OCURRENCIA Contaminación del agua de las vertientes utilizadas Sectores de Alisal, Tres Cruces e Ishpingo 5 3 90 A Daños a la propiedad Area urbana 36 M Accidentes de tráfico vehicular y peatonal Calles y veredas del área urbana, vías de acceso 60 Daños a las tuberías y estructuras del SAP y SA Calles y veredas del área urbana 70 Derrame de combustibles y aceites Sitios de almacenam., surtidores y frentes Accidentes de trabajo y enf. ocupacionales Frentes de trabajo, viviendas Incendios Frentes de trabajo, bodegas , surtidores Vertido de materiales y de escombros en áreas con cobertura vegetal y caminos de herradura Captaciones y planta de tratamiento, caminos de herradura y área con cobertura vegetal de acceso a sitios de construcción 1 20 B

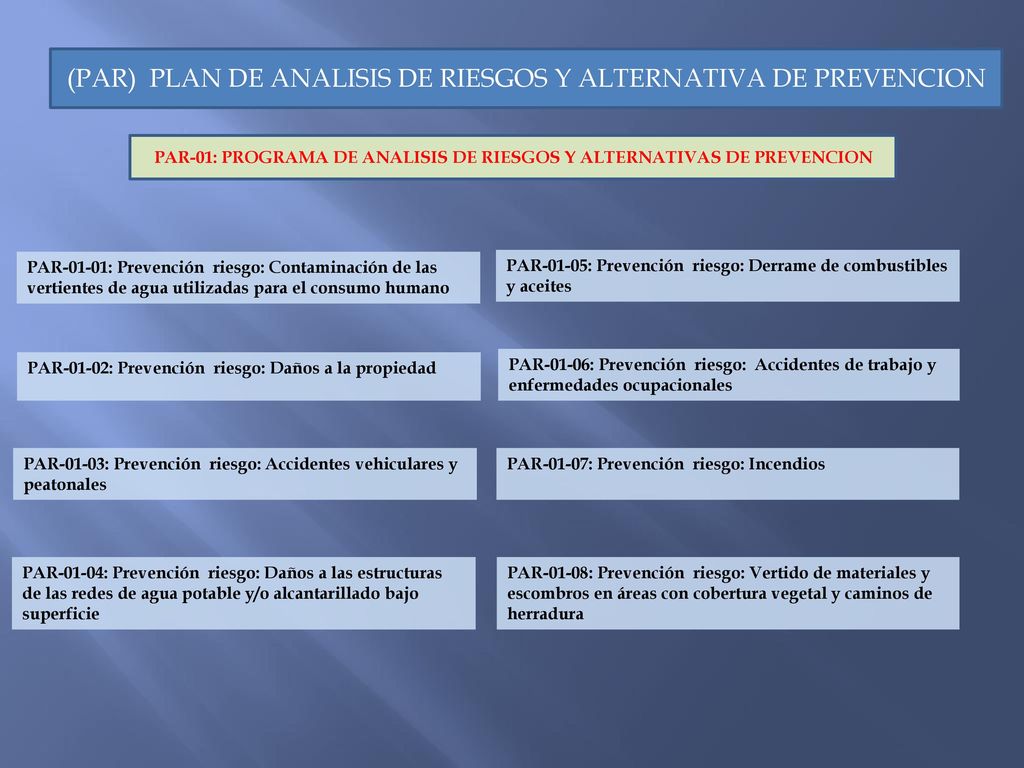

41 PAR-01: PROGRAMA DE ANALISIS DE RIESGOS Y ALTERNATIVAS DE PREVENCION
(PAR) PLAN DE ANALISIS DE RIESGOS Y ALTERNATIVA DE PREVENCION PAR-01: PROGRAMA DE ANALISIS DE RIESGOS Y ALTERNATIVAS DE PREVENCION PAR-01-01: Prevención riesgo: Contaminación de las vertientes de agua utilizadas para el consumo humano PAR-01-05: Prevención riesgo: Derrame de combustibles y aceites PAR-01-02: Prevención riesgo: Daños a la propiedad PAR-01-06: Prevención riesgo: Accidentes de trabajo y enfermedades ocupacionales PAR-01-03: Prevención riesgo: Accidentes vehiculares y peatonales PAR-01-07: Prevención riesgo: Incendios PAR-01-04: Prevención riesgo: Daños a las estructuras de las redes de agua potable y/o alcantarillado bajo superficie PAR-01-08: Prevención riesgo: Vertido de materiales y escombros en áreas con cobertura vegetal y caminos de herradura

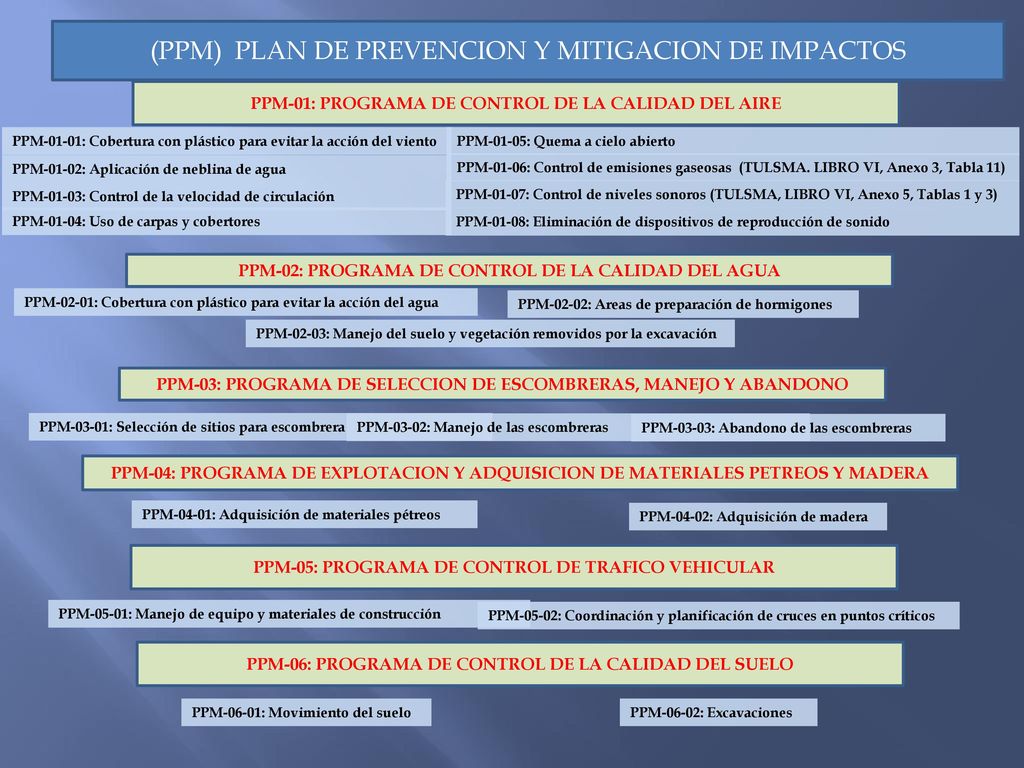

42 (PPM) PLAN DE PREVENCION Y MITIGACION DE IMPACTOS
PPM-01: PROGRAMA DE CONTROL DE LA CALIDAD DEL AIRE PPM-01-01: Cobertura con plástico para evitar la acción del viento PPM-01-05: Quema a cielo abierto PPM-01-02: Aplicación de neblina de agua PPM-01-06: Control de emisiones gaseosas (TULSMA. LIBRO VI, Anexo 3, Tabla 11) PPM-01-03: Control de la velocidad de circulación PPM-01-07: Control de niveles sonoros (TULSMA, LIBRO VI, Anexo 5, Tablas 1 y 3) PPM-01-04: Uso de carpas y cobertores PPM-01-08: Eliminación de dispositivos de reproducción de sonido PPM-02: PROGRAMA DE CONTROL DE LA CALIDAD DEL AGUA PPM-02-01: Cobertura con plástico para evitar la acción del agua PPM-02-02: Areas de preparación de hormigones PPM-02-03: Manejo del suelo y vegetación removidos por la excavación PPM-03: PROGRAMA DE SELECCION DE ESCOMBRERAS, MANEJO Y ABANDONO PPM-03-01: Selección de sitios para escombrera PPM-03-02: Manejo de las escombreras PPM-03-03: Abandono de las escombreras PPM-04: PROGRAMA DE EXPLOTACION Y ADQUISICION DE MATERIALES PETREOS Y MADERA PPM-04-01: Adquisición de materiales pétreos PPM-04-02: Adquisición de madera PPM-05: PROGRAMA DE CONTROL DE TRAFICO VEHICULAR PPM-05-01: Manejo de equipo y materiales de construcción PPM-05-02: Coordinación y planificación de cruces en puntos críticos PPM-06: PROGRAMA DE CONTROL DE LA CALIDAD DEL SUELO PPM-06-01: Movimiento del suelo PPM-06-02: Excavaciones

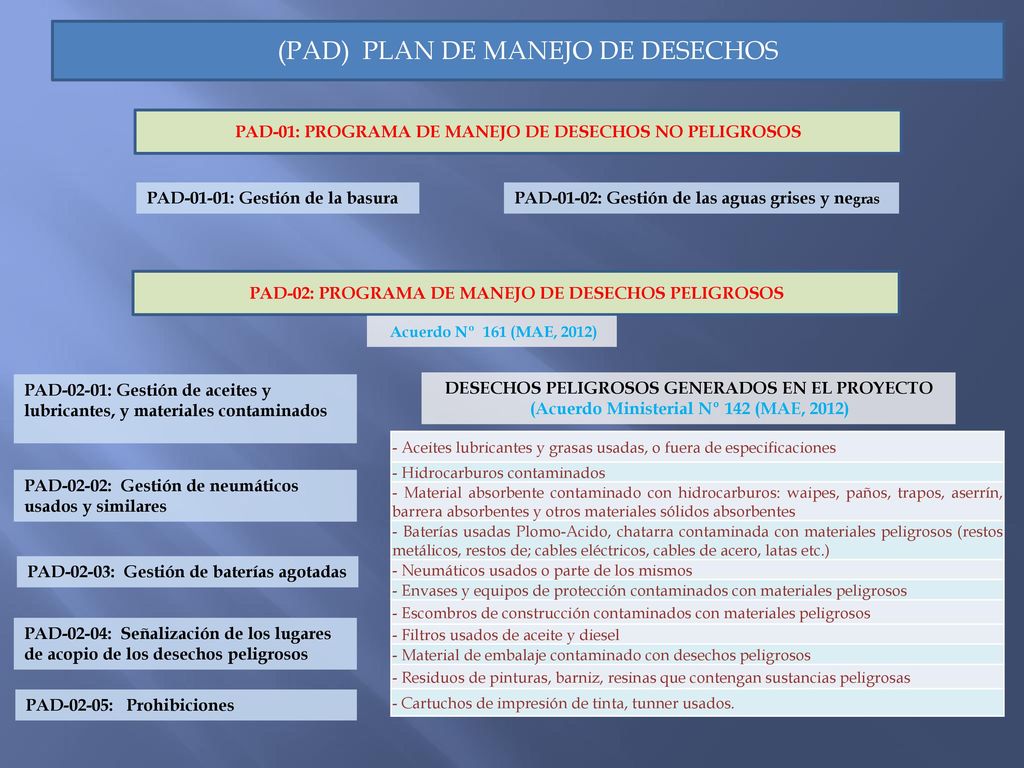

43 (PAD) PLAN DE MANEJO DE DESECHOS
PAD-01: PROGRAMA DE MANEJO DE DESECHOS NO PELIGROSOS PAD-01-01: Gestión de la basura PAD-01-02: Gestión de las aguas grises y negras PAD-02: PROGRAMA DE MANEJO DE DESECHOS PELIGROSOS Acuerdo Nº 161 (MAE, 2012) PAD-02-01: Gestión de aceites y lubricantes, y materiales contaminados DESECHOS PELIGROSOS GENERADOS EN EL PROYECTO (Acuerdo Ministerial Nº 142 (MAE, 2012) - Aceites lubricantes y grasas usadas, o fuera de especificaciones - Hidrocarburos contaminados - Material absorbente contaminado con hidrocarburos: waipes, paños, trapos, aserrín, barrera absorbentes y otros materiales sólidos absorbentes - Baterías usadas Plomo-Acido, chatarra contaminada con materiales peligrosos (restos metálicos, restos de; cables eléctricos, cables de acero, latas etc.) - Neumáticos usados o parte de los mismos - Envases y equipos de protección contaminados con materiales peligrosos - Escombros de construcción contaminados con materiales peligrosos - Filtros usados de aceite y diesel - Material de embalaje contaminado con desechos peligrosos - Residuos de pinturas, barniz, resinas que contengan sustancias peligrosas - Cartuchos de impresión de tinta, tunner usados. PAD-02-02: Gestión de neumáticos usados y similares PAD-02-03: Gestión de baterías agotadas PAD-02-04: Señalización de los lugares de acopio de los desechos peligrosos PAD-02-05: Prohibiciones

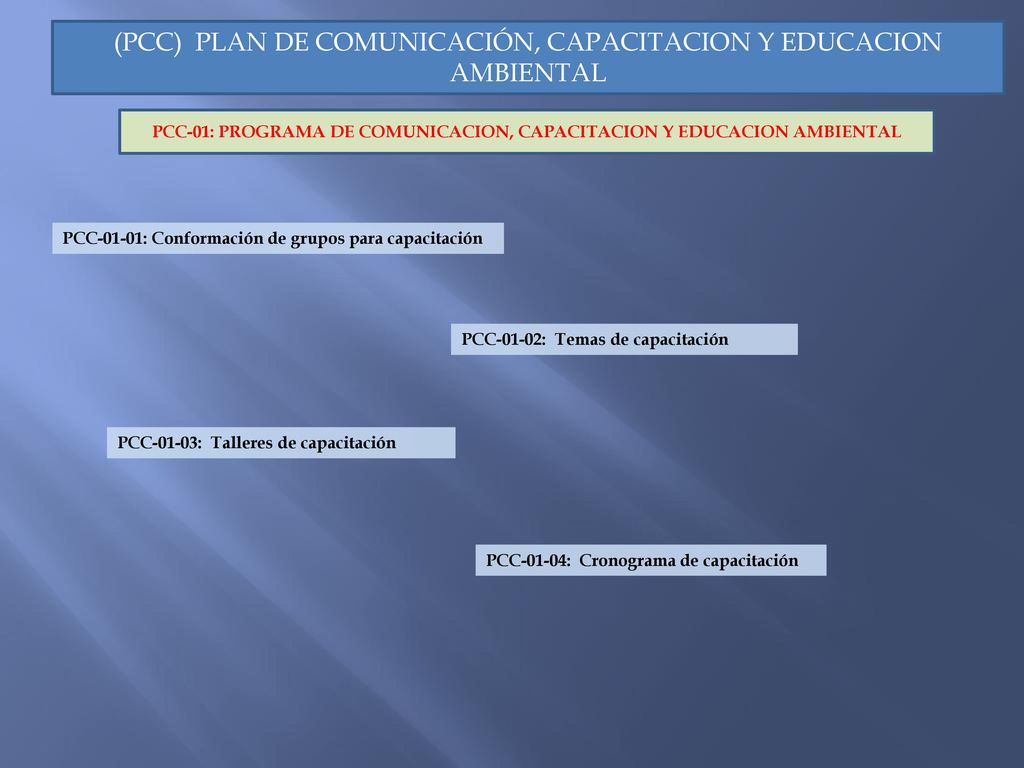

44 PCC-01: PROGRAMA DE COMUNICACION, CAPACITACION Y EDUCACION AMBIENTAL
(PCC) PLAN DE COMUNICACIÓN, CAPACITACION Y EDUCACION AMBIENTAL PCC-01: PROGRAMA DE COMUNICACION, CAPACITACION Y EDUCACION AMBIENTAL PCC-01-01: Conformación de grupos para capacitación PCC-01-02: Temas de capacitación PCC-01-03: Talleres de capacitación PCC-01-04: Cronograma de capacitación

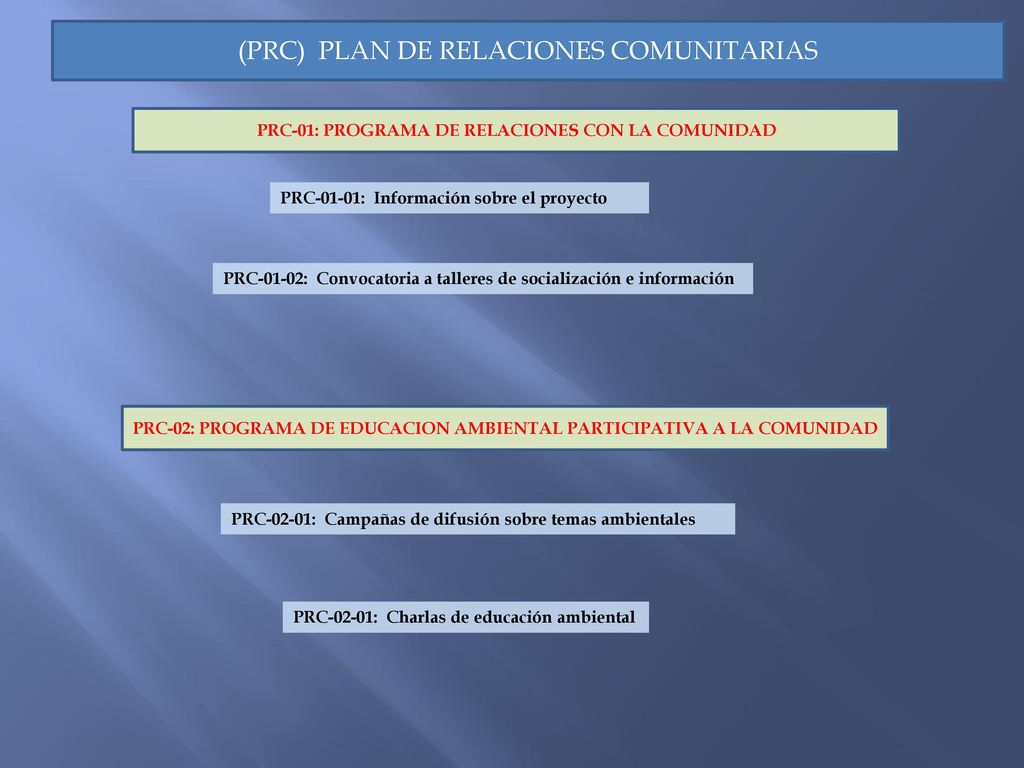

45 (PRC) PLAN DE RELACIONES COMUNITARIAS
PRC-01: PROGRAMA DE RELACIONES CON LA COMUNIDAD PRC-01-01: Información sobre el proyecto PRC-01-02: Convocatoria a talleres de socialización e información PRC-02: PROGRAMA DE EDUCACION AMBIENTAL PARTICIPATIVA A LA COMUNIDAD PRC-02-01: Campañas de difusión sobre temas ambientales PRC-02-01: Charlas de educación ambiental

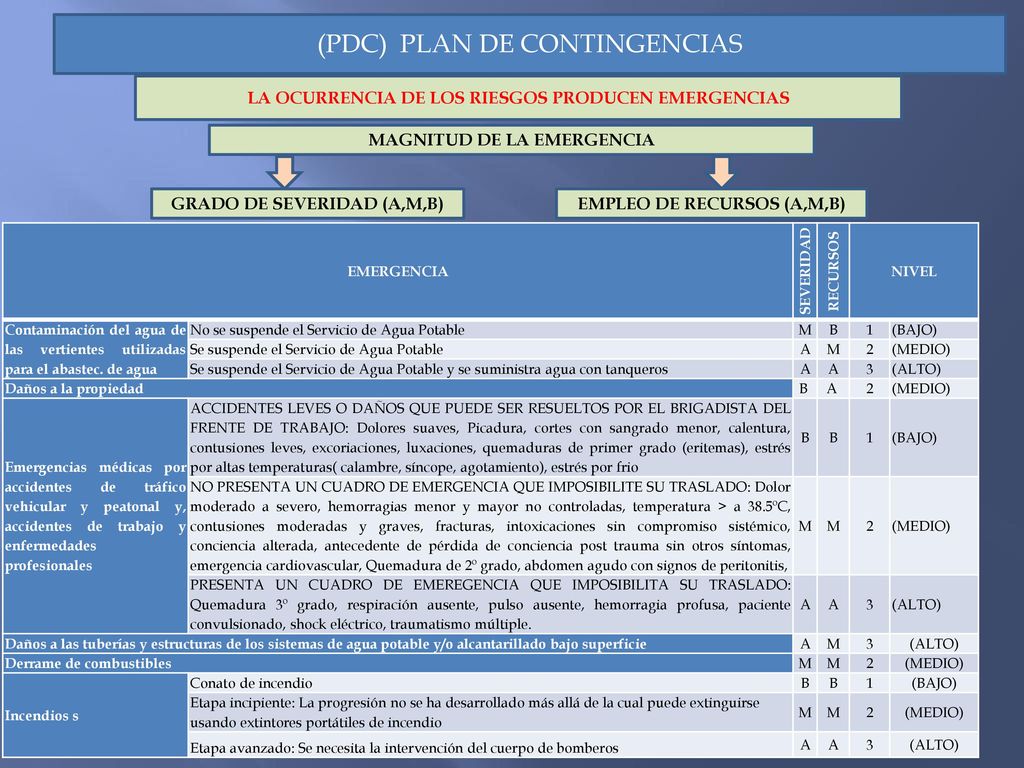

46 (PDC) PLAN DE CONTINGENCIAS
LA OCURRENCIA DE LOS RIESGOS PRODUCEN EMERGENCIAS MAGNITUD DE LA EMERGENCIA GRADO DE SEVERIDAD (A,M,B) EMPLEO DE RECURSOS (A,M,B) EMERGENCIA SEVERIDAD RECURSOS NIVEL Contaminación del agua de las vertientes utilizadas para el abastec. de agua No se suspende el Servicio de Agua Potable M B 1 (BAJO) Se suspende el Servicio de Agua Potable A 2 (MEDIO) Se suspende el Servicio de Agua Potable y se suministra agua con tanqueros 3 (ALTO) Daños a la propiedad B  A  Emergencias médicas por accidentes de tráfico vehicular y peatonal y, accidentes de trabajo y enfermedades profesionales ACCIDENTES LEVES O DAÑOS QUE PUEDE SER RESUELTOS POR EL BRIGADISTA DEL FRENTE DE TRABAJO: Dolores suaves, Picadura, cortes con sangrado menor, calentura, contusiones leves, excoriaciones, luxaciones, quemaduras de primer grado (eritemas), estrés por altas temperaturas( calambre, síncope, agotamiento), estrés por frio NO PRESENTA UN CUADRO DE EMERGENCIA QUE IMPOSIBILITE SU TRASLADO: Dolor moderado a severo, hemorragias menor y mayor no controladas, temperatura > a 38.5ºC, contusiones moderadas y graves, fracturas, intoxicaciones sin compromiso sistémico, conciencia alterada, antecedente de pérdida de conciencia post trauma sin otros síntomas, emergencia cardiovascular, Quemadura de 2º grado, abdomen agudo con signos de peritonitis, PRESENTA UN CUADRO DE EMEREGENCIA QUE IMPOSIBILITA SU TRASLADO: Quemadura 3º grado, respiración ausente, pulso ausente, hemorragia profusa, paciente convulsionado, shock eléctrico, traumatismo múltiple. Daños a las tuberías y estructuras de los sistemas de agua potable y/o alcantarillado bajo superficie Derrame de combustibles Incendios s Conato de incendio Etapa incipiente: La progresión no se ha desarrollado más allá de la cual puede extinguirse usando extintores portátiles de incendio Etapa avanzado: Se necesita la intervención del cuerpo de bomberos

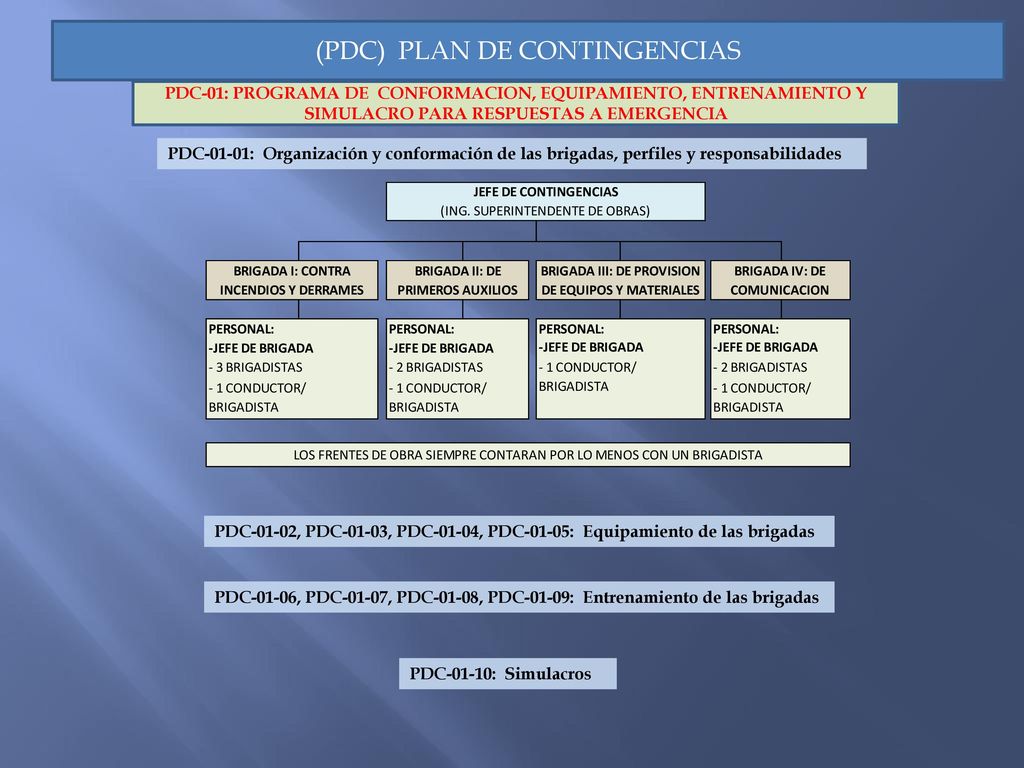

47 (PDC) PLAN DE CONTINGENCIAS
PDC-01: PROGRAMA DE CONFORMACION, EQUIPAMIENTO, ENTRENAMIENTO Y SIMULACRO PARA RESPUESTAS A EMERGENCIA PDC-01-01: Organización y conformación de las brigadas, perfiles y responsabilidades PDC-01-02, PDC-01-03, PDC-01-04, PDC-01-05: Equipamiento de las brigadas PDC-01-06, PDC-01-07, PDC-01-08, PDC-01-09: Entrenamiento de las brigadas PDC-01-10: Simulacros

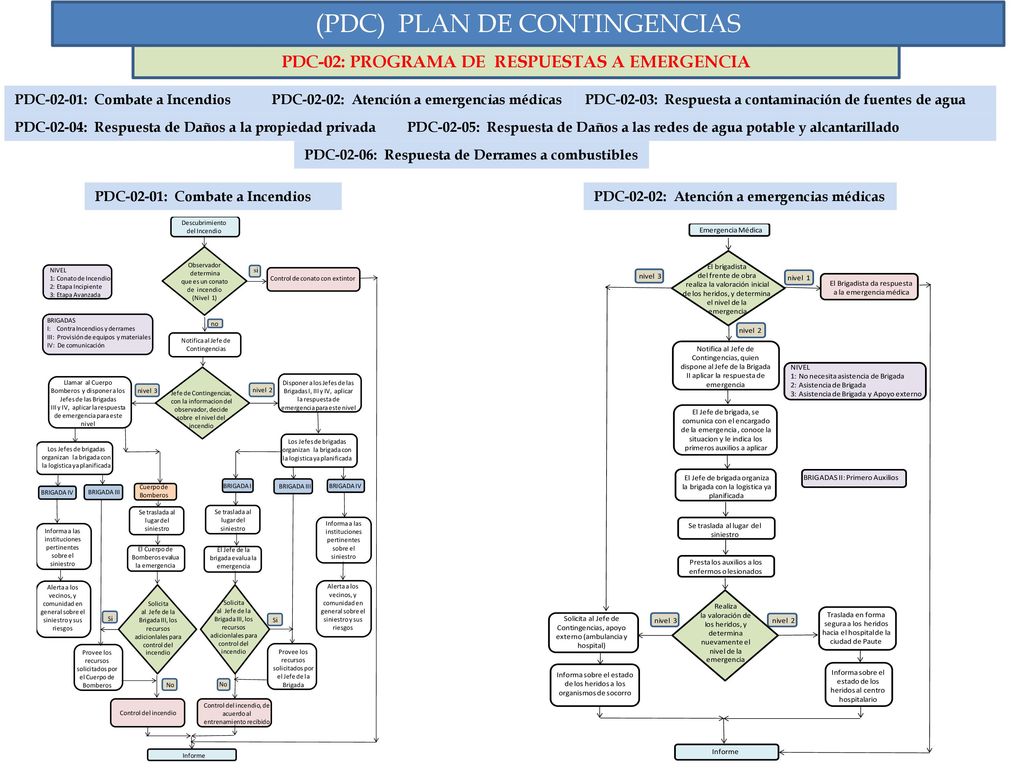

48 PDC-02: PROGRAMA DE RESPUESTAS A EMERGENCIA
(PDC) PLAN DE CONTINGENCIAS PDC-02: PROGRAMA DE RESPUESTAS A EMERGENCIA PDC-02-01: Combate a Incendios PDC-02-02: Atención a emergencias médicas PDC-02-03: Respuesta a contaminación de fuentes de agua PDC-02-04: Respuesta de Daños a la propiedad privada PDC-02-05: Respuesta de Daños a las redes de agua potable y alcantarillado PDC-02-06: Respuesta de Derrames a combustibles PDC-02-01: Combate a Incendios PDC-02-02: Atención a emergencias médicas

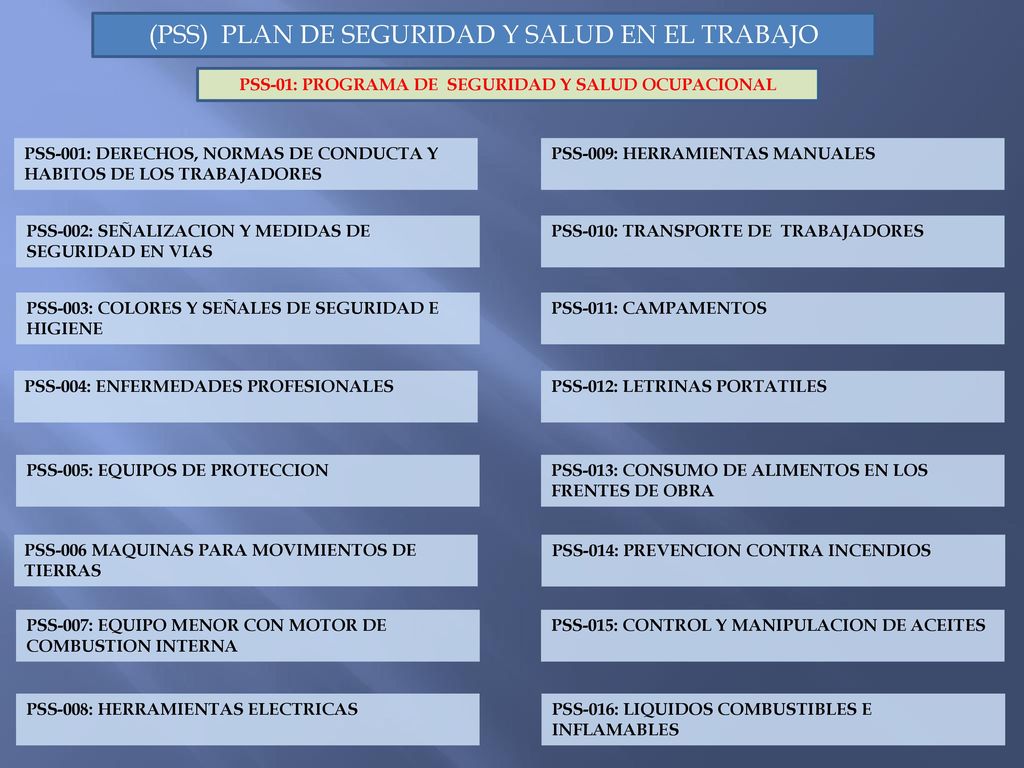

49 PSS-01: PROGRAMA DE SEGURIDAD Y SALUD OCUPACIONAL
(PSS) PLAN DE SEGURIDAD Y SALUD EN EL TRABAJO PSS-01: PROGRAMA DE SEGURIDAD Y SALUD OCUPACIONAL PSS-001: DERECHOS, NORMAS DE CONDUCTA Y HABITOS DE LOS TRABAJADORES PSS-009: HERRAMIENTAS MANUALES PSS-002: SEÑALIZACION Y MEDIDAS DE SEGURIDAD EN VIAS PSS-010: TRANSPORTE DE TRABAJADORES PSS-003: COLORES Y SEÑALES DE SEGURIDAD E HIGIENE PSS-011: CAMPAMENTOS PSS-004: ENFERMEDADES PROFESIONALES PSS-012: LETRINAS PORTATILES PSS-005: EQUIPOS DE PROTECCION PSS-013: CONSUMO DE ALIMENTOS EN LOS FRENTES DE OBRA PSS-006 MAQUINAS PARA MOVIMIENTOS DE TIERRAS PSS-014: PREVENCION CONTRA INCENDIOS PSS-007: EQUIPO MENOR CON MOTOR DE COMBUSTION INTERNA PSS-015: CONTROL Y MANIPULACION DE ACEITES PSS-008: HERRAMIENTAS ELECTRICAS PSS-016: LIQUIDOS COMBUSTIBLES E INFLAMABLES

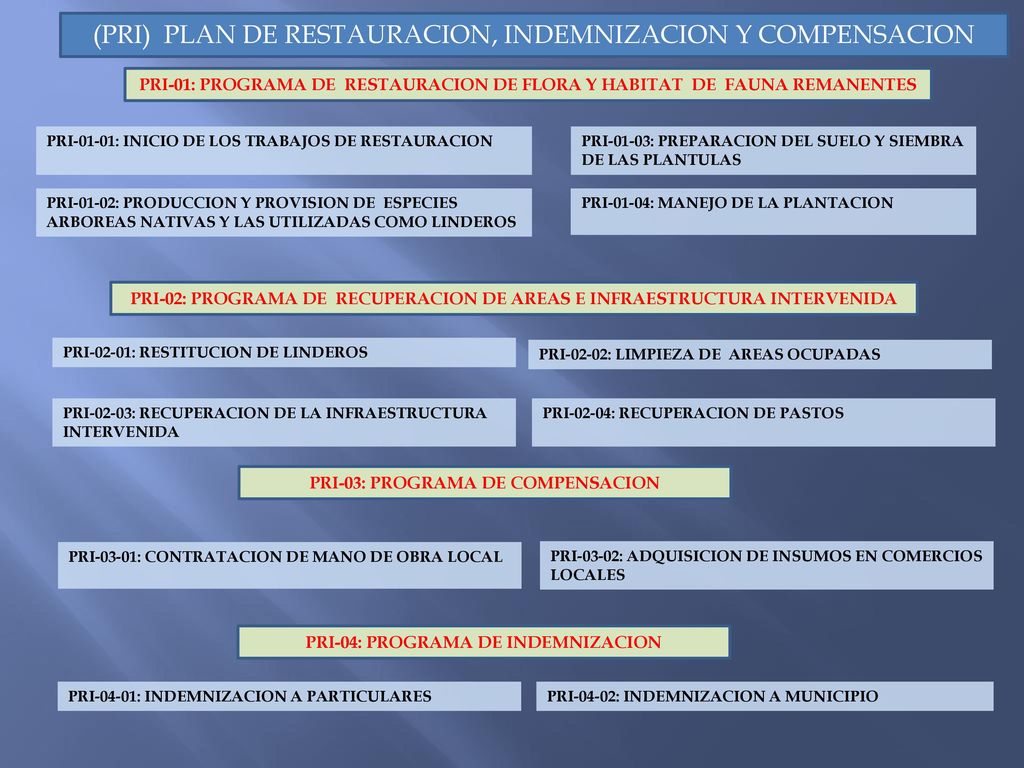

50 PRI-03: PROGRAMA DE COMPENSACION PRI-04: PROGRAMA DE INDEMNIZACION
(PRI) PLAN DE RESTAURACION, INDEMNIZACION Y COMPENSACION PRI-01: PROGRAMA DE RESTAURACION DE FLORA Y HABITAT DE FAUNA REMANENTES PRI-01-01: INICIO DE LOS TRABAJOS DE RESTAURACION PRI-01-03: PREPARACION DEL SUELO Y SIEMBRA DE LAS PLANTULAS PRI-01-02: PRODUCCION Y PROVISION DE ESPECIES ARBOREAS NATIVAS Y LAS UTILIZADAS COMO LINDEROS PRI-01-04: MANEJO DE LA PLANTACION PRI-02: PROGRAMA DE RECUPERACION DE AREAS E INFRAESTRUCTURA INTERVENIDA PRI-02-01: RESTITUCION DE LINDEROS PRI-02-02: LIMPIEZA DE AREAS OCUPADAS PRI-02-03: RECUPERACION DE LA INFRAESTRUCTURA INTERVENIDA PRI-02-04: RECUPERACION DE PASTOS PRI-03: PROGRAMA DE COMPENSACION PRI-03-01: CONTRATACION DE MANO DE OBRA LOCAL PRI-03-02: ADQUISICION DE INSUMOS EN COMERCIOS LOCALES PRI-04: PROGRAMA DE INDEMNIZACION PRI-04-01: INDEMNIZACION A PARTICULARES PRI-04-02: INDEMNIZACION A MUNICIPIO

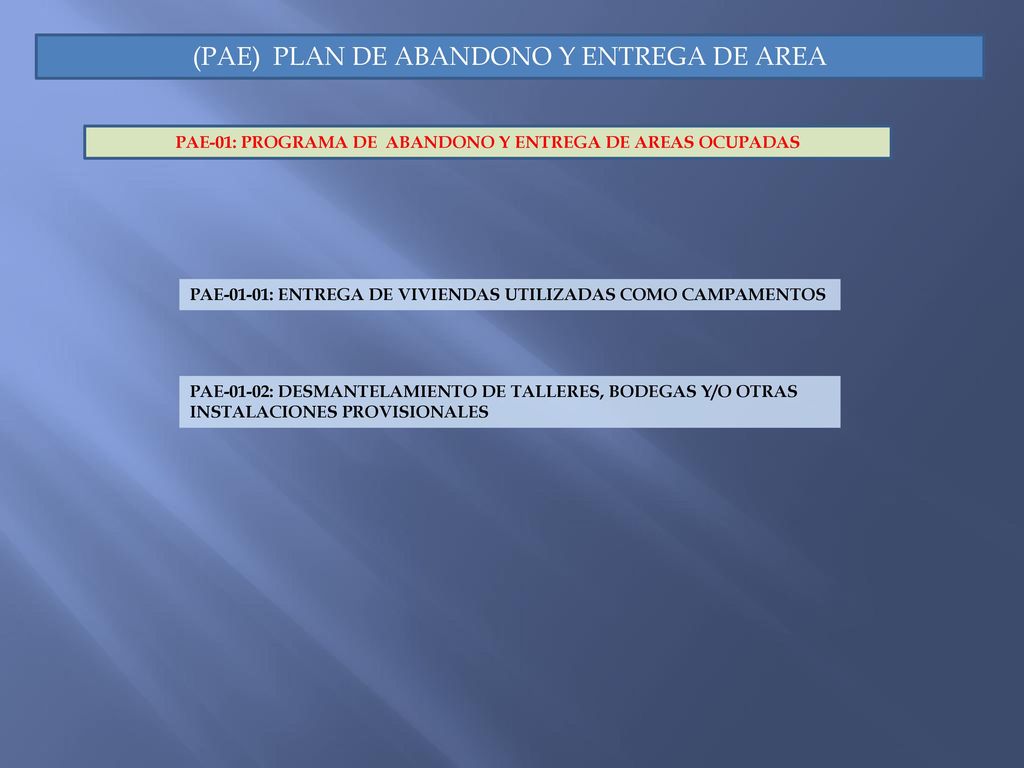

51 PAE-01: PROGRAMA DE ABANDONO Y ENTREGA DE AREAS OCUPADAS
(PAE) PLAN DE ABANDONO Y ENTREGA DE AREA PAE-01: PROGRAMA DE ABANDONO Y ENTREGA DE AREAS OCUPADAS PAE-01-01: ENTREGA DE VIVIENDAS UTILIZADAS COMO CAMPAMENTOS PAE-01-02: DESMANTELAMIENTO DE TALLERES, BODEGAS Y/O OTRAS INSTALACIONES PROVISIONALES

52 PMS-01: PROGRAMA DE MONITOREO
(PMS) PLAN DE MONITOREO Y SEGUIMIENTO PMS-01: PROGRAMA DE MONITOREO PMS-01-01: MONITOREO Y CONTROL DEL RUIDO PMS-01-02: MONITOREO Y CONTROL DE POLVO TULSMA, LIBRO VI, ANEXO 5, TABLAS 1 Y 3 TULSMA, LIBRO VI, ANEXO 3, TABLA 11….. PM(10) PMS-01-03: MONITOREO Y CONTROL DE GASES DE COMBUSTION PMS-01-04: MONITOREO DE L CALIDAD DEL AGUA TULSMA, LIBRO VI, ANEXO 3, TABLA 11 TULSMA, LIBRO VI, ANEXO 1 PMS-01-05: ANALISIS Y MEDIDAS CORRECTIVAS PMS-02: PROGRAMA DE SEGUIMIENTO DEL CUMPLIMIENTO DEL PLAN DE MANEJO AMBIENTAL PMS-02-01: EQUIPO DE FISCALIZACION PMS-02-02: LISTA DE VERIFICACION DE CONDICIONES AMBIENTALES NO CONFORMIDAD MAYOR (NC+) NO CONFORMIDAD MENOR (nc -) PMS-02-03: FORMATO DE REPORTES PMS-02-04: COMUNICACIONES PMS-02-05: SUSPENSION DE ACTIVIDADES

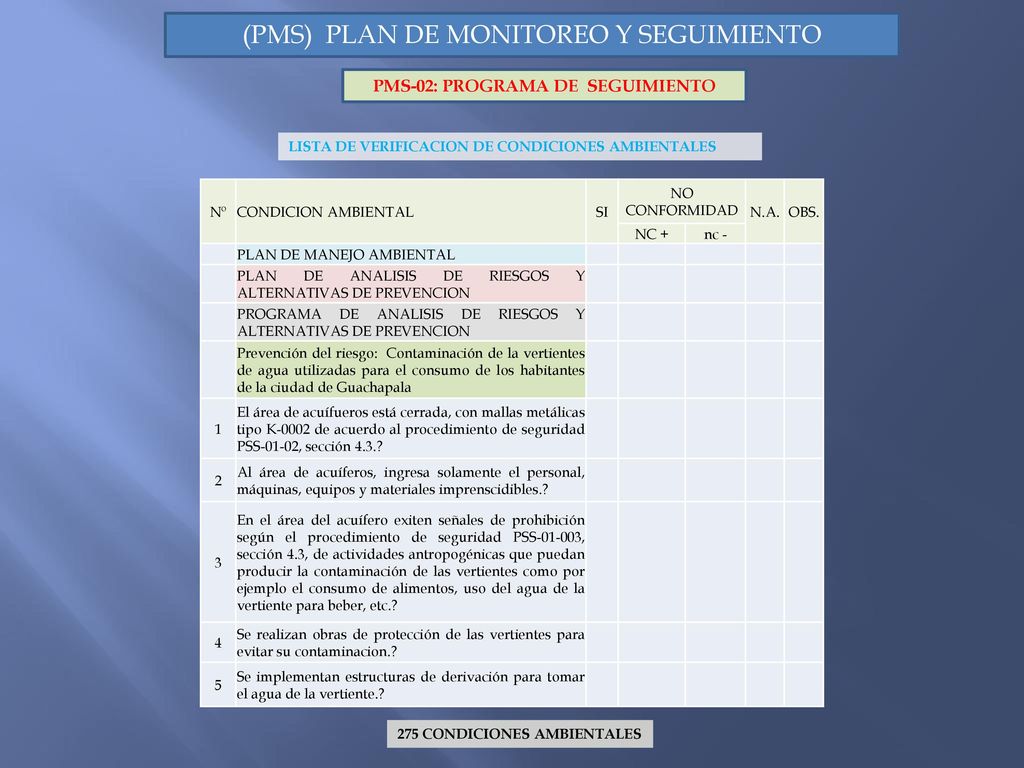

53 PMS-02: PROGRAMA DE SEGUIMIENTO
(PMS) PLAN DE MONITOREO Y SEGUIMIENTO PMS-02: PROGRAMA DE SEGUIMIENTO LISTA DE VERIFICACION DE CONDICIONES AMBIENTALES Nº CONDICION AMBIENTAL SI NO CONFORMIDAD N.A. OBS. NC + nc - PLAN DE MANEJO AMBIENTAL PLAN DE ANALISIS DE RIESGOS Y ALTERNATIVAS DE PREVENCION PROGRAMA DE ANALISIS DE RIESGOS Y ALTERNATIVAS DE PREVENCION Prevención del riesgo: Contaminación de la vertientes de agua utilizadas para el consumo de los habitantes de la ciudad de Guachapala 1 El área de acuífueros está cerrada, con mallas metálicas tipo K-0002 de acuerdo al procedimiento de seguridad PSS-01-02, sección 4.3.? 2 Al área de acuíferos, ingresa solamente el personal, máquinas, equipos y materiales imprenscidibles.? 3 En el área del acuífero exiten señales de prohibición según el procedimiento de seguridad PSS , sección 4.3, de actividades antropogénicas que puedan producir la contaminación de las vertientes como por ejemplo el consumo de alimentos, uso del agua de la vertiente para beber, etc.? 4 Se realizan obras de protección de las vertientes para evitar su contaminacion.? 5 Se implementan estructuras de derivación para tomar el agua de la vertiente.? 275 CONDICIONES AMBIENTALES

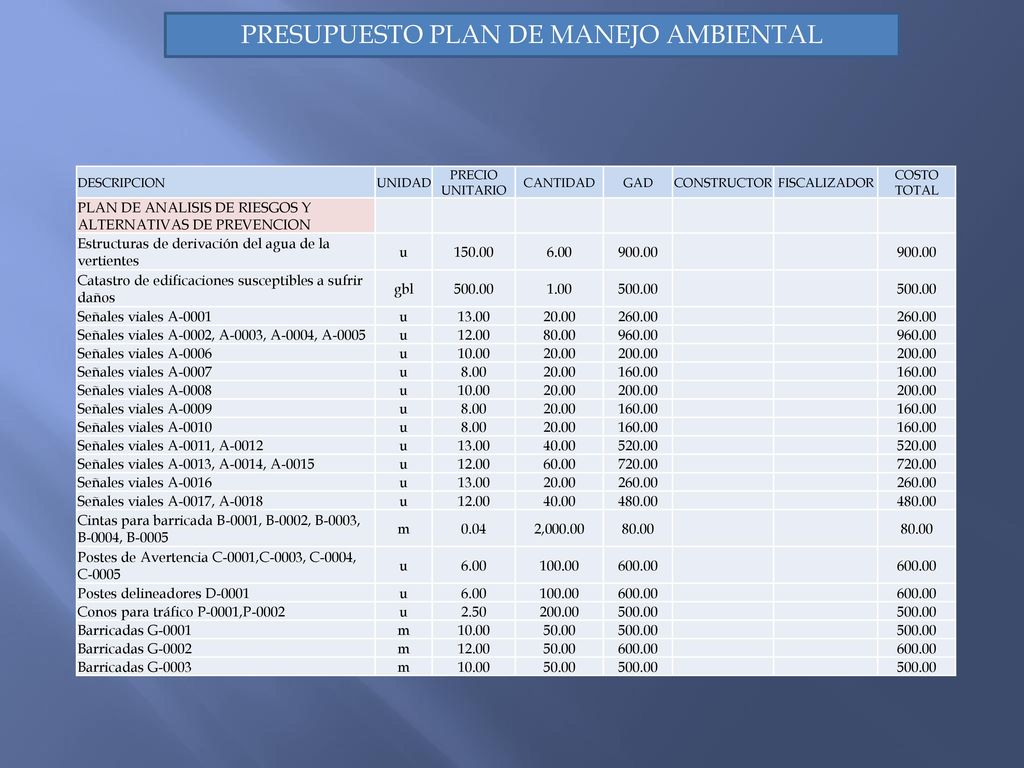

54 PRESUPUESTO PLAN DE MANEJO AMBIENTAL
DESCRIPCION UNIDAD PRECIO UNITARIO CANTIDAD GAD CONSTRUCTOR FISCALIZADOR COSTO TOTAL PLAN DE ANALISIS DE RIESGOS Y ALTERNATIVAS DE PREVENCION Estructuras de derivación del agua de la vertientes u 150.00 6.00 900.00 Catastro de edificaciones susceptibles a sufrir daños gbl 500.00 1.00 Señales viales A-0001 13.00 20.00 260.00 Señales viales A-0002, A-0003, A-0004, A-0005 12.00 80.00 960.00 Señales viales A-0006 10.00 200.00 Señales viales A-0007 8.00 160.00 Señales viales A-0008 Señales viales A-0009 Señales viales A-0010 Señales viales A-0011, A-0012 40.00 520.00 Señales viales A-0013, A-0014, A-0015 60.00 720.00 Señales viales A-0016 Señales viales A-0017, A-0018 480.00 Cintas para barricada B-0001, B-0002, B-0003, B-0004, B-0005 m 0.04 2,000.00 Postes de Avertencia C-0001,C-0003, C-0004, C-0005 100.00 600.00 Postes delineadores D-0001 Conos para tráfico P-0001,P-0002 2.50 Barricadas G-0001 50.00 Barricadas G-0002 Barricadas G-0003

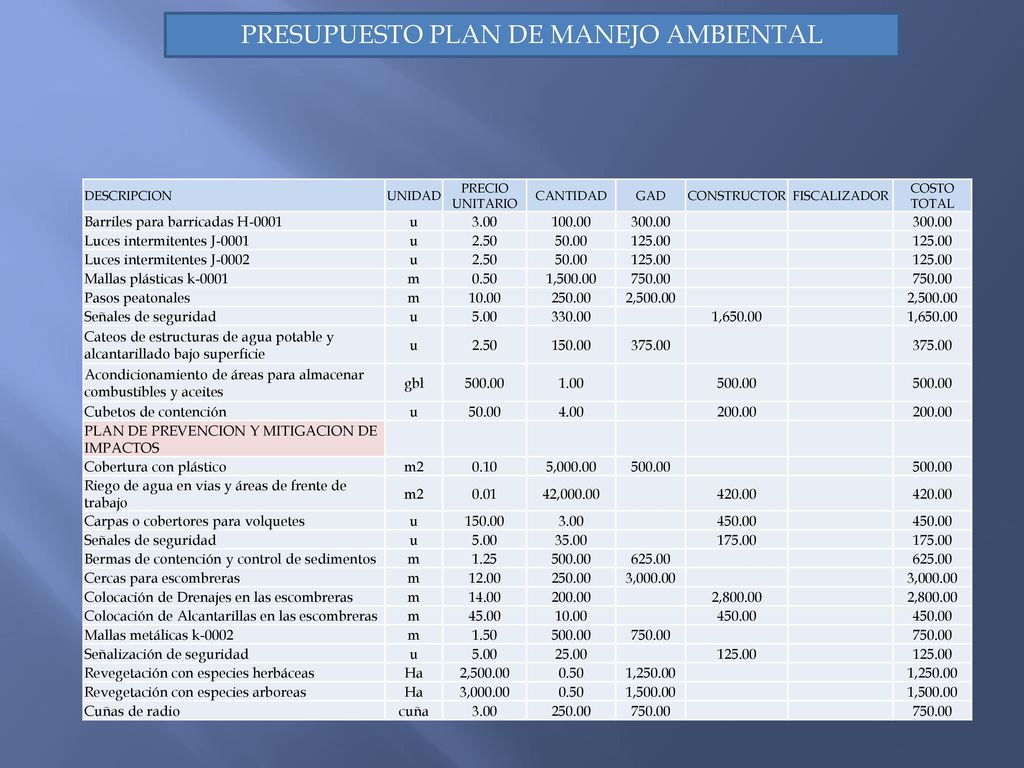

55 PRESUPUESTO PLAN DE MANEJO AMBIENTAL
DESCRIPCION UNIDAD PRECIO UNITARIO CANTIDAD GAD CONSTRUCTOR FISCALIZADOR COSTO TOTAL Barriles para barricadas H-0001 u 3.00 100.00 300.00 Luces intermitentes J-0001 2.50 50.00 125.00 Luces intermitentes J-0002 Mallas plásticas k-0001 m 0.50 1,500.00 750.00 Pasos peatonales 10.00 250.00 2,500.00 Señales de seguridad 5.00 330.00 1,650.00 Cateos de estructuras de agua potable y alcantarillado bajo superficie 150.00 375.00 Acondicionamiento de áreas para almacenar combustibles y aceites gbl 500.00 1.00 Cubetos de contención 4.00 200.00 PLAN DE PREVENCION Y MITIGACION DE IMPACTOS Cobertura con plástico m2 0.10 5,000.00 Riego de agua en vias y áreas de frente de trabajo 0.01 42,000.00 420.00 Carpas o cobertores para volquetes 450.00 35.00 175.00 Bermas de contención y control de sedimentos 1.25 625.00 Cercas para escombreras 12.00 3,000.00 Colocación de Drenajes en las escombreras 14.00 2,800.00 Colocación de Alcantarillas en las escombreras 45.00 Mallas metálicas k-0002 1.50 Señalización de seguridad 25.00 Revegetación con especies herbáceas Ha 1,250.00 Revegetación con especies arboreas Cuñas de radio cuña

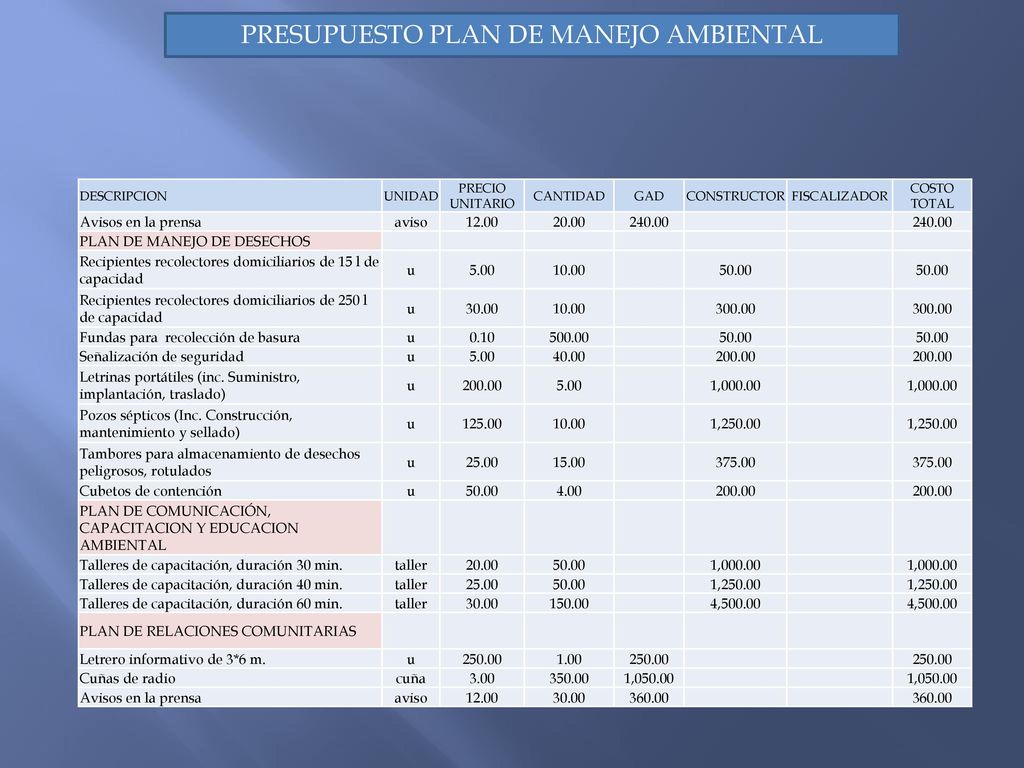

56 PRESUPUESTO PLAN DE MANEJO AMBIENTAL
DESCRIPCION UNIDAD PRECIO UNITARIO CANTIDAD GAD CONSTRUCTOR FISCALIZADOR COSTO TOTAL Avisos en la prensa aviso 12.00 20.00 240.00 PLAN DE MANEJO DE DESECHOS Recipientes recolectores domiciliarios de 15 l de capacidad u 5.00 10.00 50.00 Recipientes recolectores domiciliarios de 250 l de capacidad 30.00 300.00 Fundas para recolección de basura 0.10 500.00 Señalización de seguridad 40.00 200.00 Letrinas portátiles (inc. Suministro, implantación, traslado) 1,000.00 Pozos sépticos (Inc. Construcción, mantenimiento y sellado) 125.00 1,250.00 Tambores para almacenamiento de desechos peligrosos, rotulados 25.00 15.00 375.00 Cubetos de contención 4.00 PLAN DE COMUNICACIÓN, CAPACITACION Y EDUCACION AMBIENTAL Talleres de capacitación, duración 30 min. taller Talleres de capacitación, duración 40 min. Talleres de capacitación, duración 60 min. 150.00 4,500.00 PLAN DE RELACIONES COMUNITARIAS Letrero informativo de 3*6 m. 250.00 1.00 Cuñas de radio cuña 3.00 350.00 1,050.00 360.00

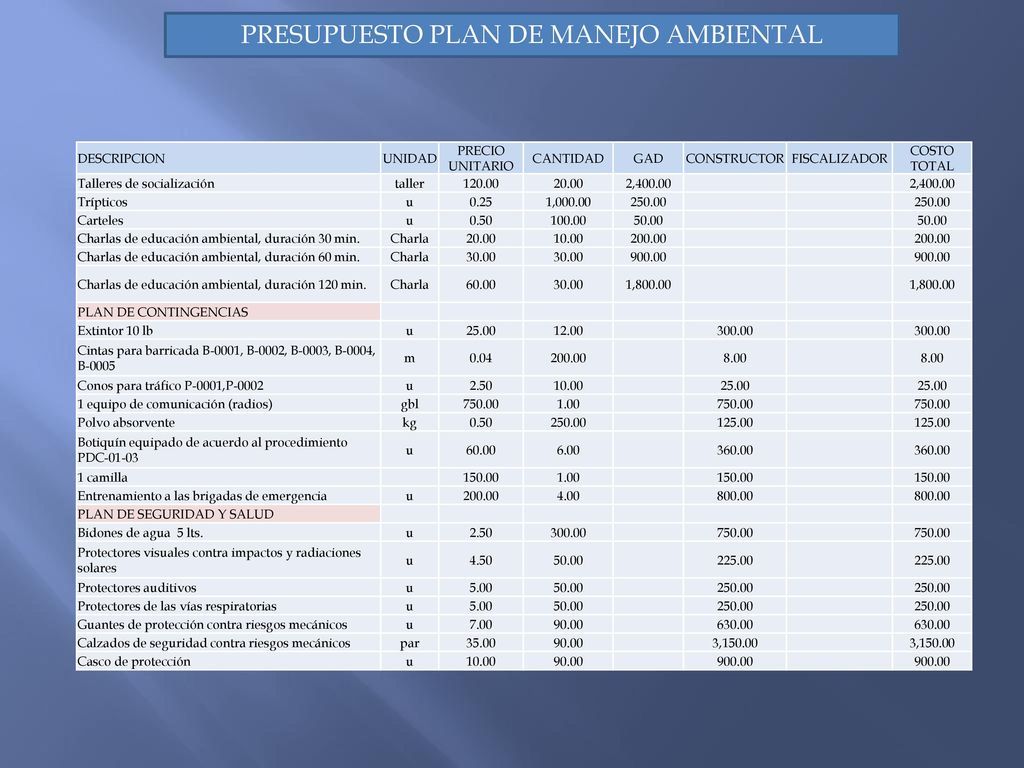

57 PRESUPUESTO PLAN DE MANEJO AMBIENTAL
DESCRIPCION UNIDAD PRECIO UNITARIO CANTIDAD GAD CONSTRUCTOR FISCALIZADOR COSTO TOTAL Talleres de socialización taller 120.00 20.00 2,400.00 Trípticos u 0.25 1,000.00 250.00 Carteles 0.50 100.00 50.00 Charlas de educación ambiental, duración 30 min. Charla 10.00 200.00 Charlas de educación ambiental, duración 60 min. 30.00 900.00 Charlas de educación ambiental, duración 120 min. 60.00 1,800.00 PLAN DE CONTINGENCIAS Extintor 10 lb 25.00 12.00 300.00 Cintas para barricada B-0001, B-0002, B-0003, B-0004, B-0005 m 0.04 8.00 Conos para tráfico P-0001,P-0002 2.50 1 equipo de comunicación (radios) gbl 750.00 1.00 Polvo absorvente kg 125.00 Botiquín equipado de acuerdo al procedimiento PDC-01-03 6.00 360.00 1 camilla 150.00 Entrenamiento a las brigadas de emergencia 4.00 800.00 PLAN DE SEGURIDAD Y SALUD Bidones de agua 5 lts. Protectores visuales contra impactos y radiaciones solares 4.50 225.00 Protectores auditivos 5.00 Protectores de las vías respiratorias Guantes de protección contra riesgos mecánicos 7.00 90.00 630.00 Calzados de seguridad contra riesgos mecánicos par 35.00 3,150.00 Casco de protección

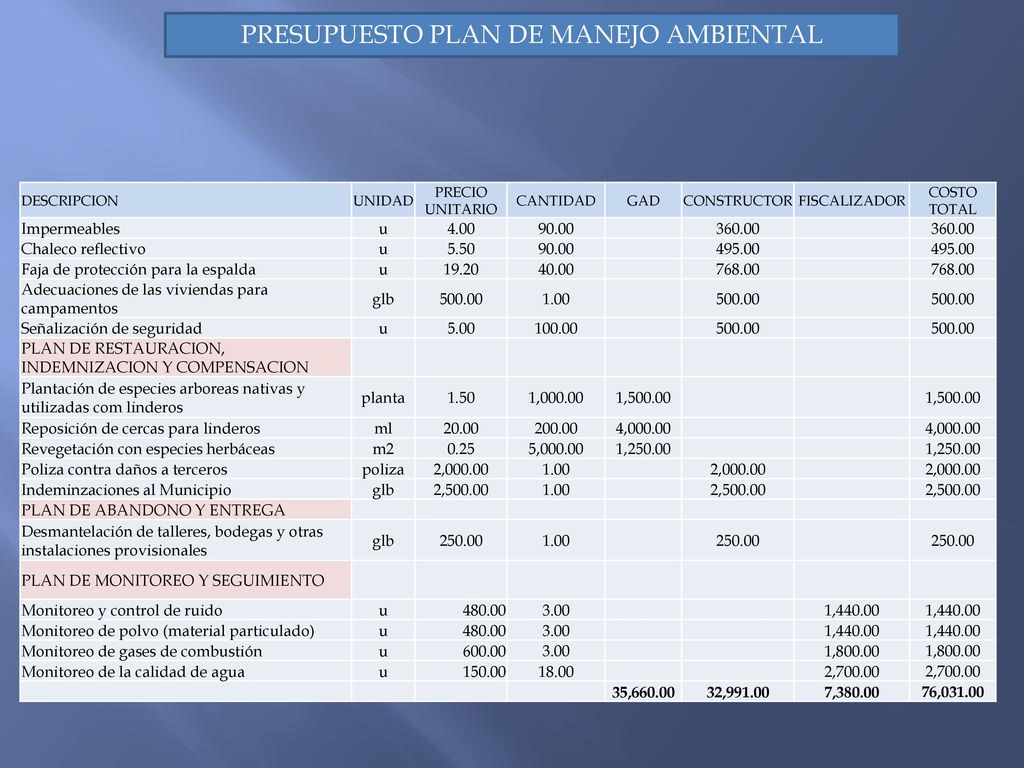

58 PRESUPUESTO PLAN DE MANEJO AMBIENTAL
DESCRIPCION UNIDAD PRECIO UNITARIO CANTIDAD GAD CONSTRUCTOR FISCALIZADOR COSTO TOTAL Impermeables u 4.00 90.00 360.00 Chaleco reflectivo 5.50 495.00 Faja de protección para la espalda 19.20 40.00 768.00 Adecuaciones de las viviendas para campamentos glb 500.00 1.00 Señalización de seguridad 5.00 100.00 PLAN DE RESTAURACION, INDEMNIZACION Y COMPENSACION Plantación de especies arboreas nativas y utilizadas com linderos planta 1.50 1,000.00 1,500.00 Reposición de cercas para linderos ml 20.00 200.00 4,000.00 Revegetación con especies herbáceas m2 0.25 5,000.00 1,250.00 Poliza contra daños a terceros poliza 2,000.00 Indeminzaciones al Municipio 2,500.00 PLAN DE ABANDONO Y ENTREGA Desmantelación de talleres, bodegas y otras instalaciones provisionales 250.00 PLAN DE MONITOREO Y SEGUIMIENTO Monitoreo y control de ruido 480.00 3.00 1,440.00 Monitoreo de polvo (material particulado) Monitoreo de gases de combustión 600.00 1,800.00 Monitoreo de la calidad de agua 150.00 18.00 2,700.00 35,660.00 32,991.00 7,380.00 76,031.00

59 MUCHAS GRACIAS
