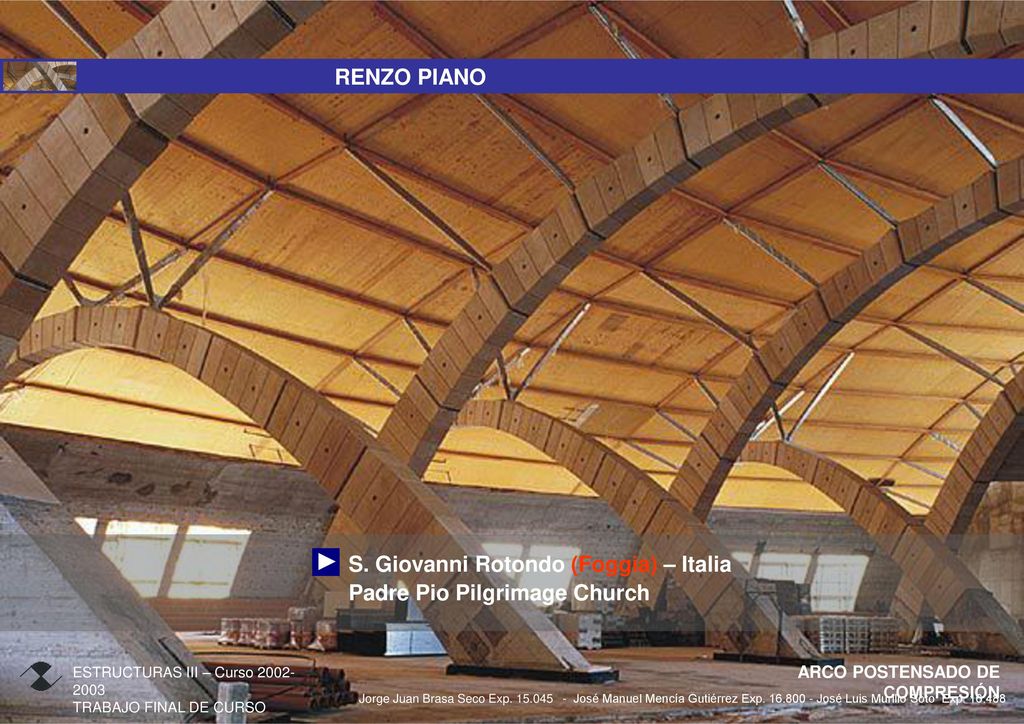

1 S. Giovanni Rotondo (Foggia) – Italia Padre Pio Pilgrimage Church
RENZO PIANO S. Giovanni Rotondo (Foggia) – Italia Padre Pio Pilgrimage Church ESTRUCTURAS III – Curso TRABAJO FINAL DE CURSO ARCO POSTENSADO DE COMPRESIÓN Jorge Juan Brasa Seco Exp José Manuel Mencía Gutiérrez Exp José Luis Murillo Soto Exp

2 MEMORIA San Giovanni Rotondo es uno de los destinos más visitados del peregrinaje en Italia. Cada año, varios cientos de millares de peregrinos hacen una colecta para pagar el homenaje en memoria de Padre Pío, un monje de un monasterio famoso por sus estigmas. Para poder acoger el número, cada vez mayor, de seguidores los monjes decidieron construir un lugar más grande para la adoración. El proyecto consistió en construir una iglesia mayor, no lejos del sitio en donde están la iglesia y el monasterio existentes. El desafío principal para tal edificio consistía en crear un espacio de culto abierto a todo el mundo. Que sea capaz de acoger y dar intimidad al culto y a los seguidores. Eso explica porqué la iglesia tiene esa inmensa forma bajo una bóveda. Desde arriba, la estructura aparece formado una espiral, que converge en una bóveda central. Cuando se está cercano al nivel del suelo, el edificio alcanza su punto más alto en el borde que sobresale por el cuadrado. En ese punto, la bóveda apunta levemente, como si hiciese un gesto de bienvenida a los visitantes. Se pueden sentar casi peregrinos dentro del mismo lugar de adoración, mientras que unas personas pueden participar de los servicios religiosos desde la plaza exterior. Para mantener el sentido de recepción, el pavimento de la plaza exterior se extiende hasta el interior de la iglesia, integrando el interior y el exterior, y convirtiéndolo de algún modo en una "casa abierta". La gran bóveda se apoyada en cerca de veinte arcos, construidos de la misma piedra de la montaña cercana. El arco más grande tiene 18 metros de alto y 50 metros de largo. Siglos después de ser la piedra el elemento estructural principal de las catedrales góticas, este material se ha adaptado a los nuevos experimentos modernos diseñados con las más avanzadas tecnologías (diseños estructurales por ordenador, sistemas de corte por láser, etc.). Como material estructural principal se utiliza la piedra que le da a la estructura esa singularidad. La construcción se termina con el otro material tratado o al natural: el acero inoxidable, utilizado en los apoyos de la cubierta, la madera laminada se utiliza para las vigas superiores, y el cobre pre-oxidado como acabado final de la cubierta.

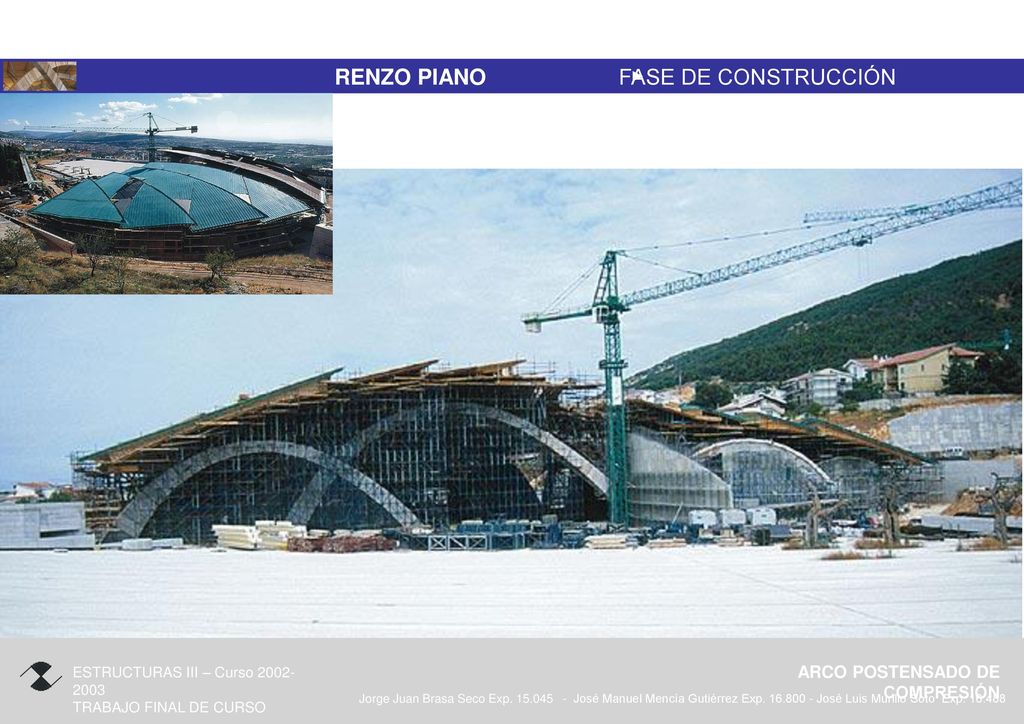

3 FASE DE CONSTRUCCIÓN

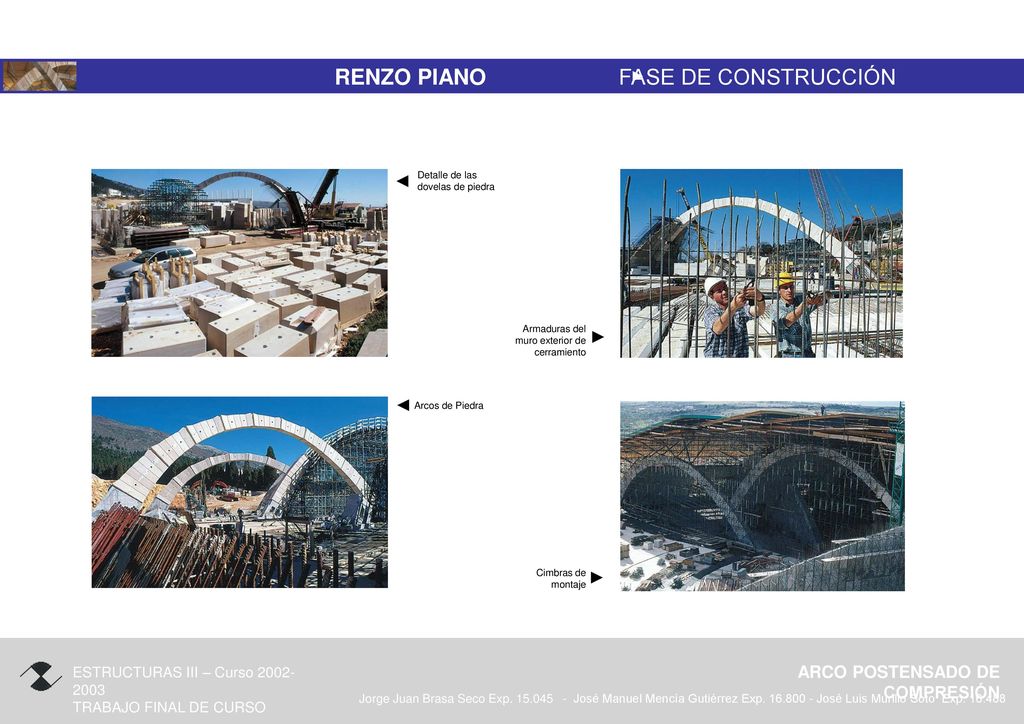

4 FASE DE CONSTRUCCIÓN Detalle de las dovelas de piedra
Armaduras del muro exterior de cerramiento Arcos de Piedra Cimbras de montaje

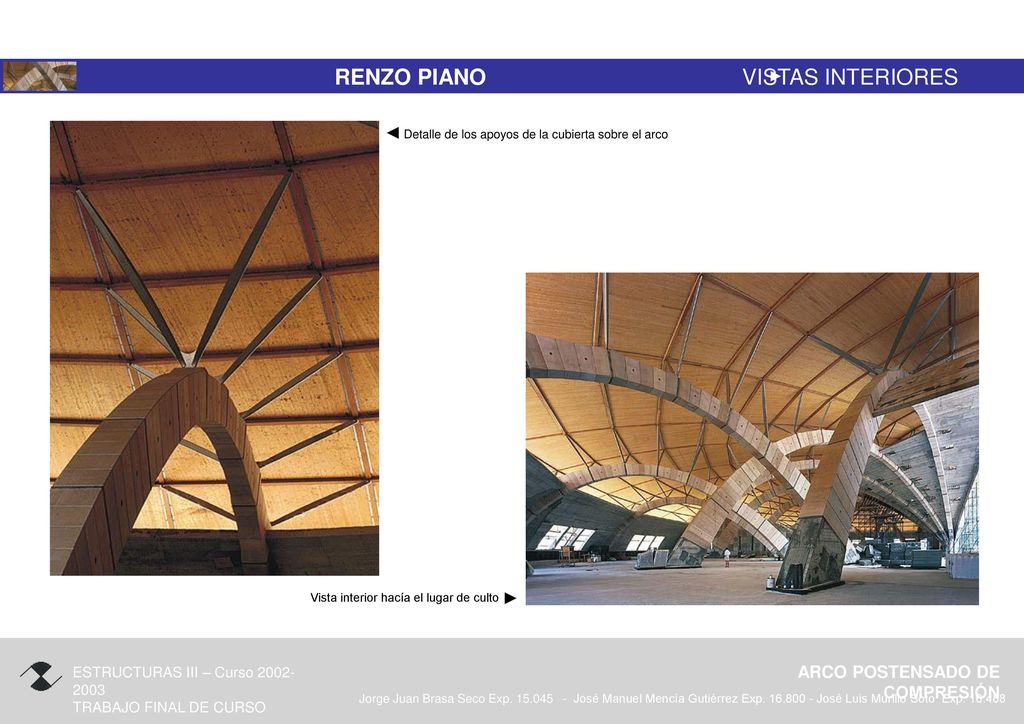

5 VISTAS INTERIORES Detalle de los apoyos de la cubierta sobre el arco
Vista interior hacía el lugar de culto

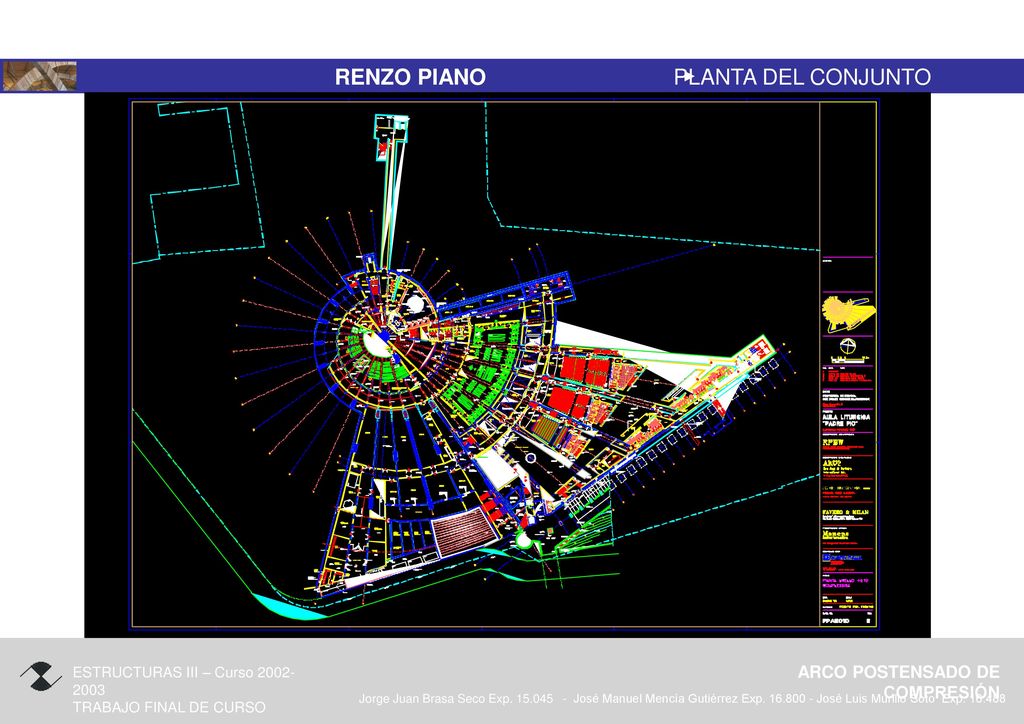

6 PLANTA DEL CONJUNTO

7 PLANTA DE CUBIERTAS

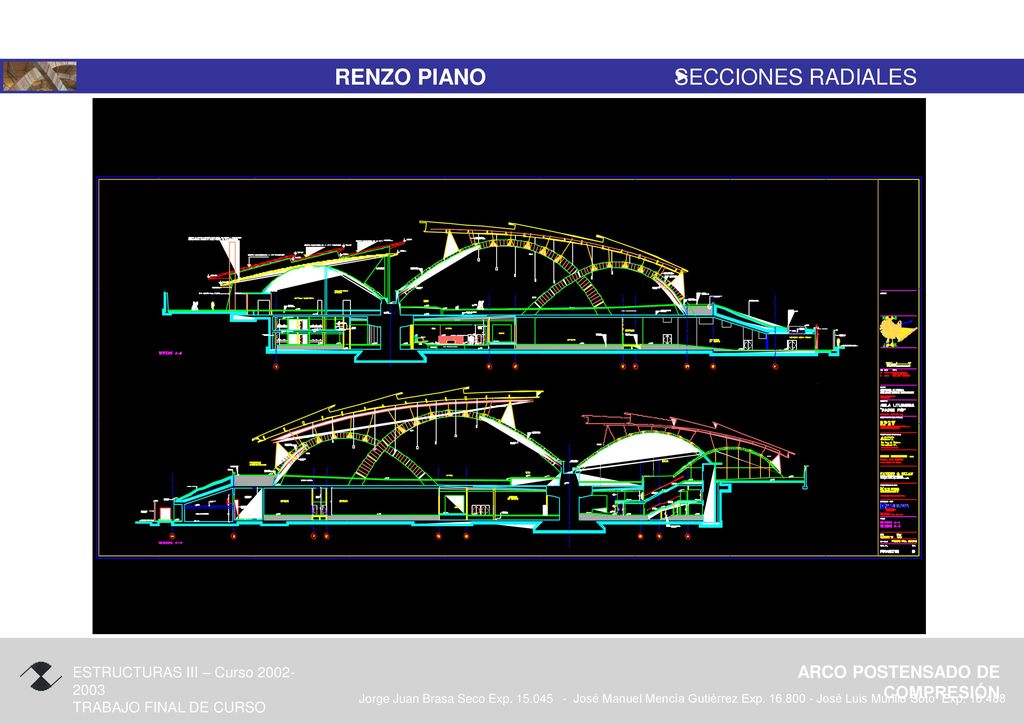

8 SECCIONES RADIALES

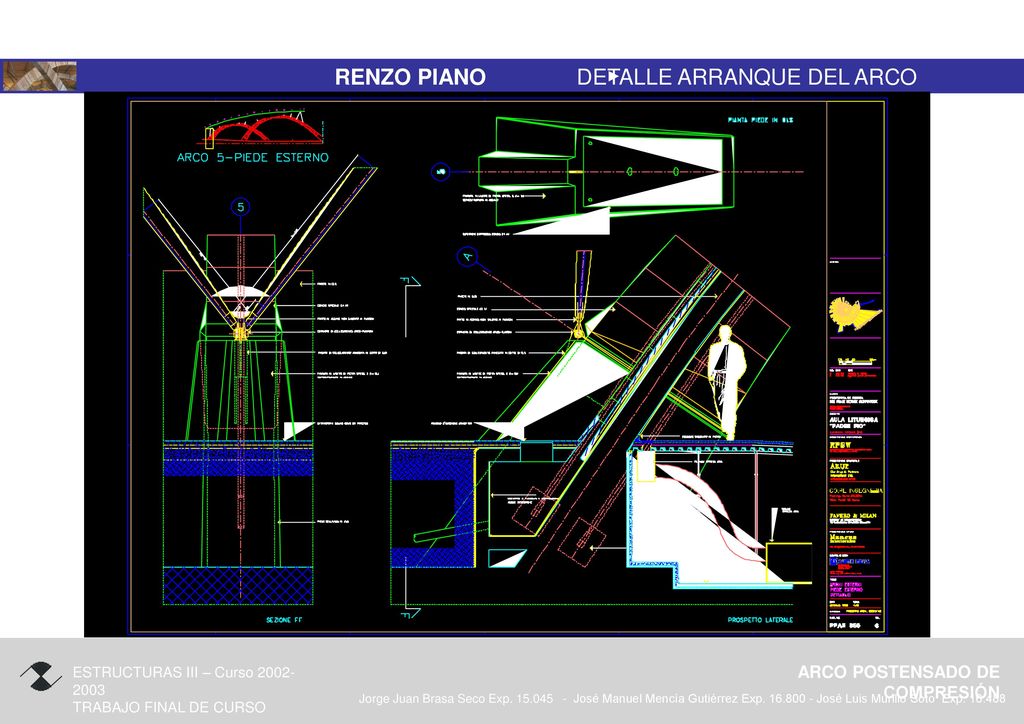

9 DETALLE ARRANQUE DEL ARCO

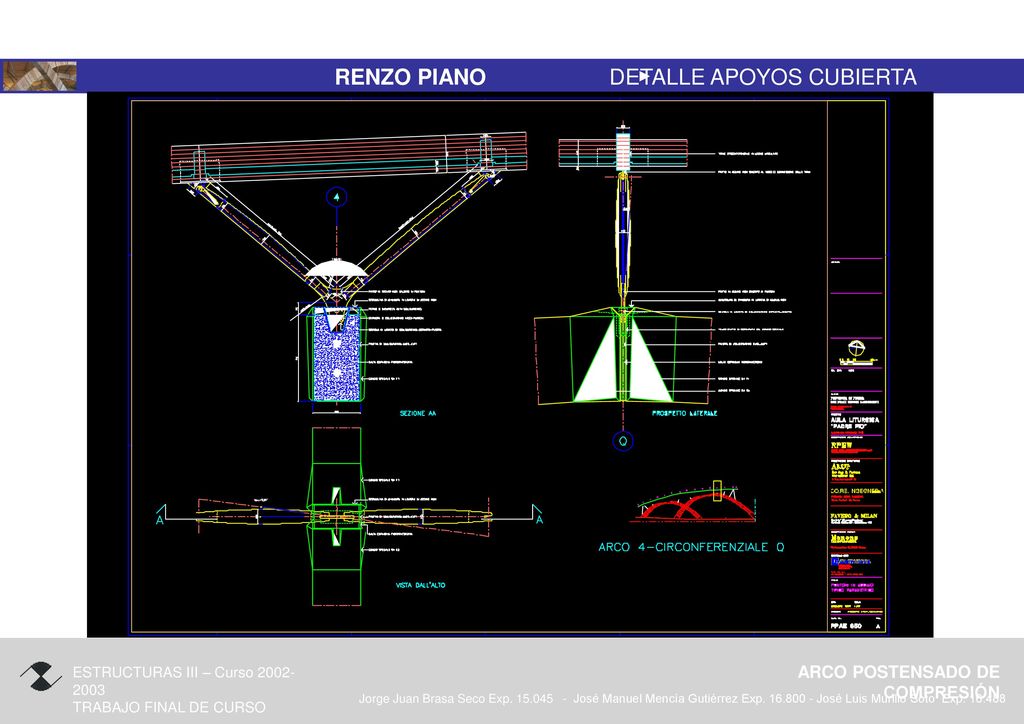

10 DETALLE APOYOS CUBIERTA

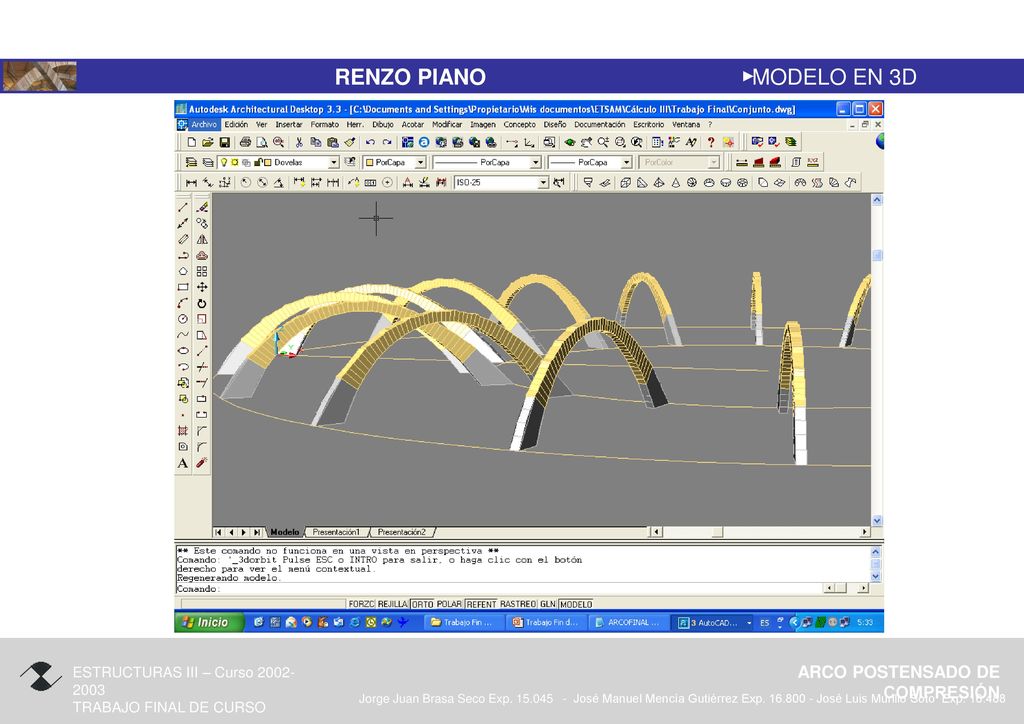

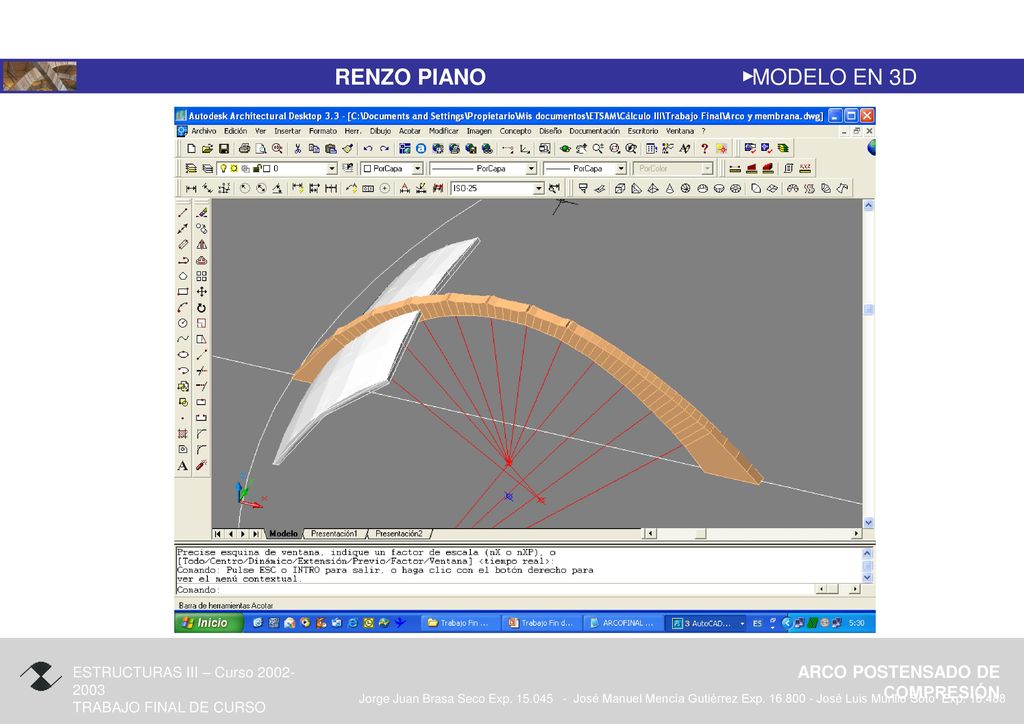

11 MODELO EN 3D

12 MODELO EN 3D

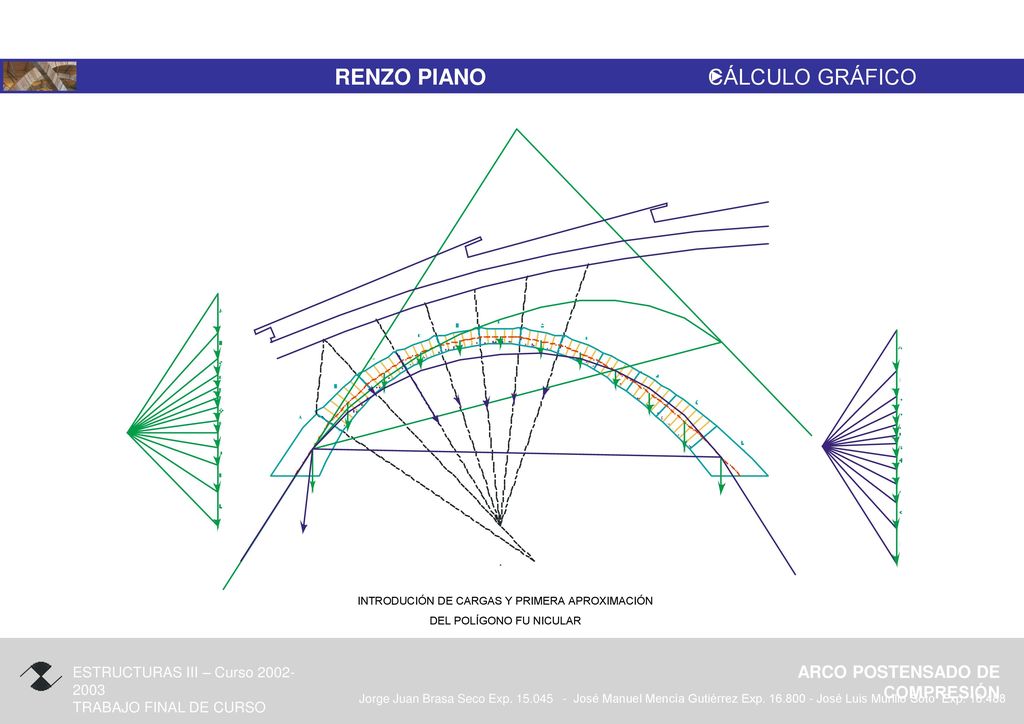

13 CÁLCULO GRÁFICO INTRODUCIÓN DE CARGAS Y PRIMERA APROXIMACIÓN
DEL POLÍGONO FU NICULAR

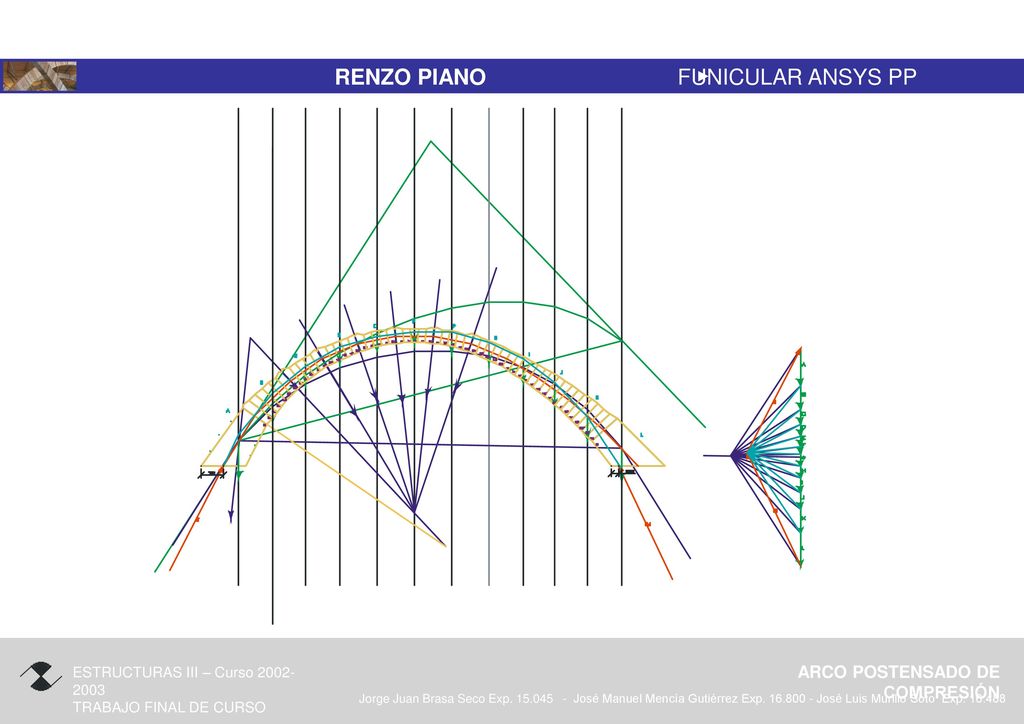

14 FUNICULAR ANSYS PP

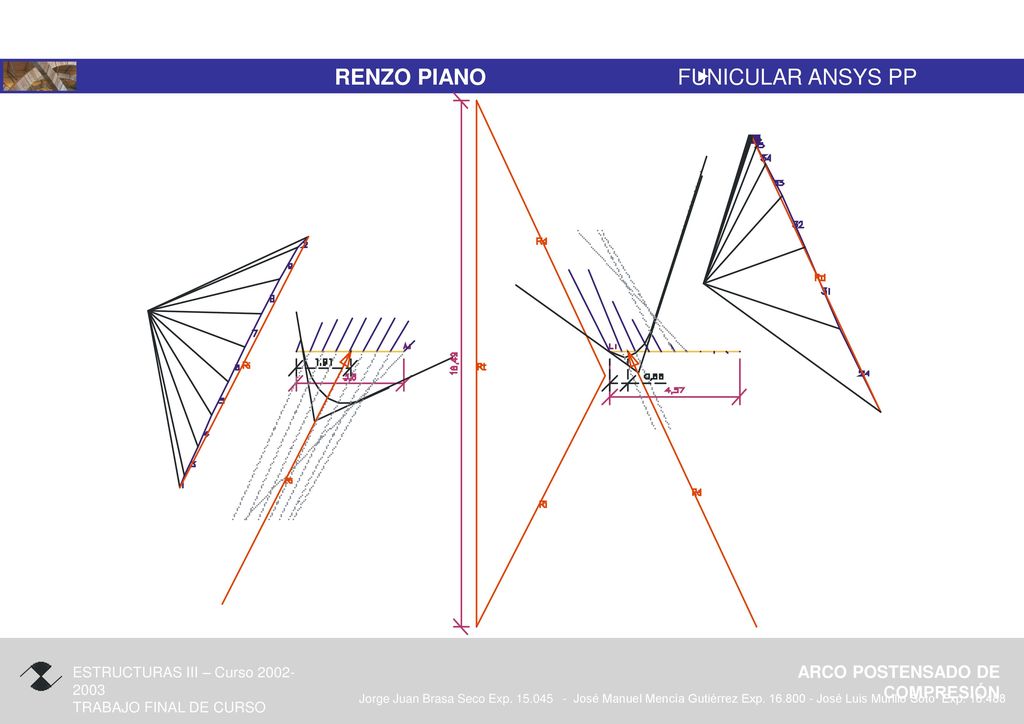

15 FUNICULAR ANSYS PP

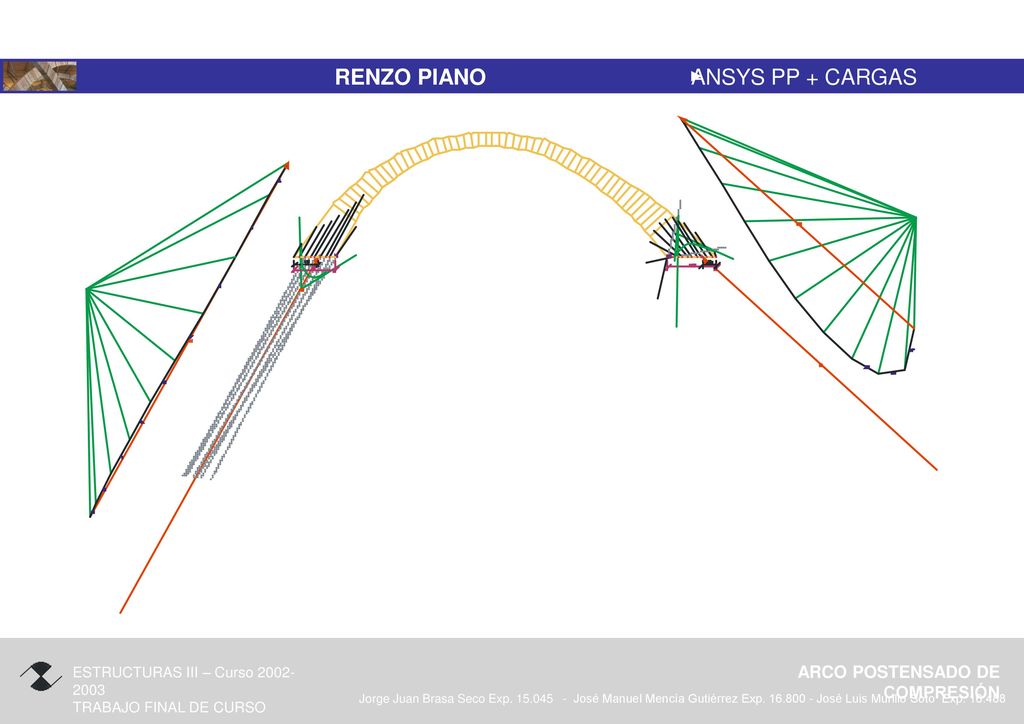

16 ANSYS PP + CARGAS

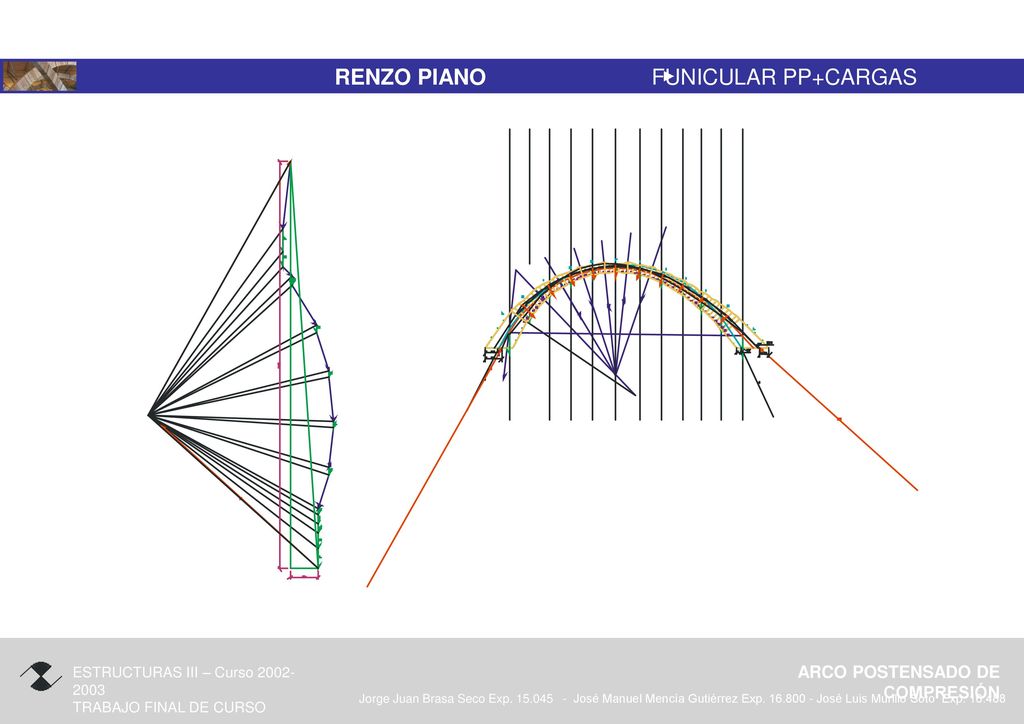

17 FUNICULAR PP+CARGAS

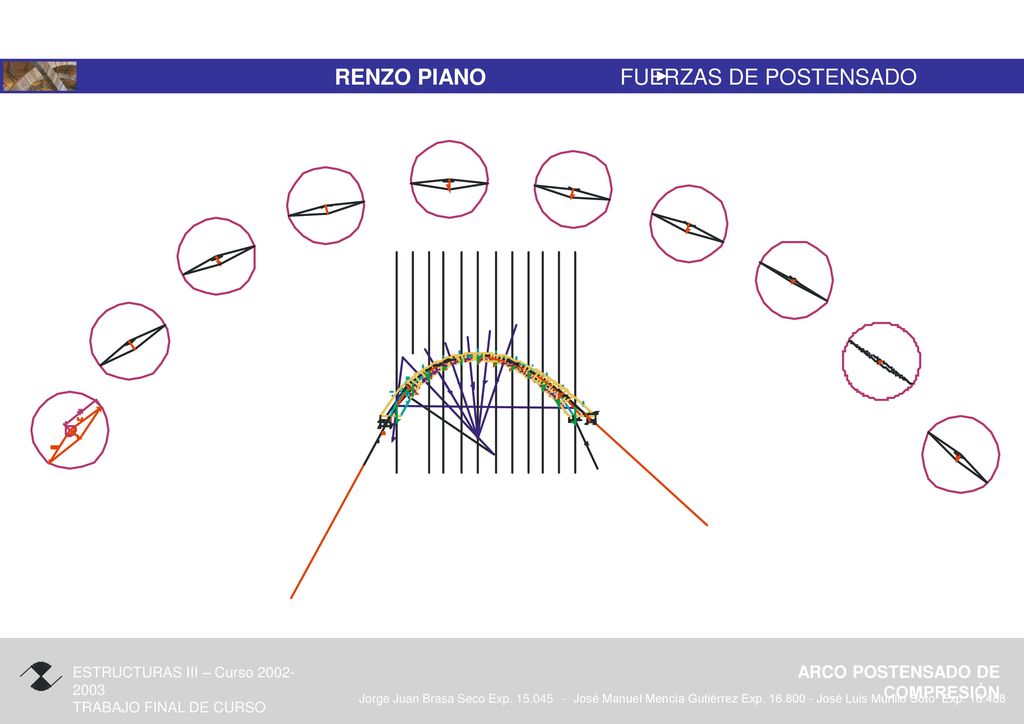

18 FUERZAS DE POSTENSADO

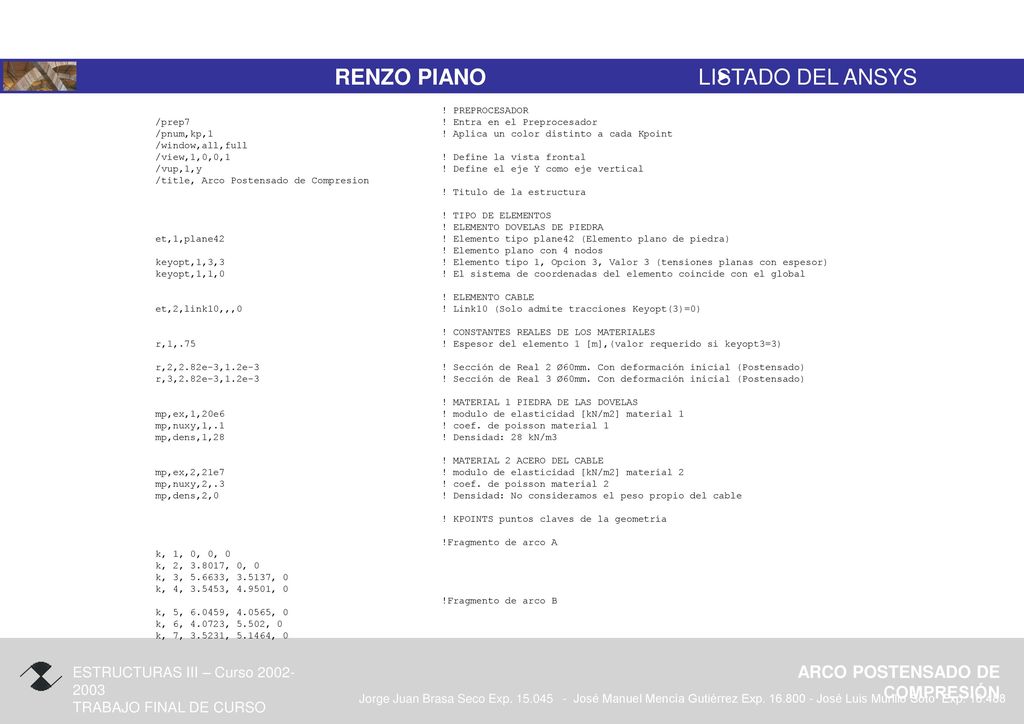

19 LISTADO DEL ANSYS ! PREPROCESADOR /prep7 ! Entra en el Preprocesador
/pnum,kp,1 ! Aplica un color distinto a cada Kpoint /window,all,full /view,1,0,0, ! Define la vista frontal /vup,1,y ! Define el eje Y como eje vertical /title, Arco Postensado de Compresion ! Titulo de la estructura ! TIPO DE ELEMENTOS ! ELEMENTO DOVELAS DE PIEDRA et,1,plane ! Elemento tipo plane42 (Elemento plano de piedra) ! Elemento plano con 4 nodos keyopt,1,3, ! Elemento tipo 1, Opcion 3, Valor 3 (tensiones planas con espesor) keyopt,1,1,0 ! El sistema de coordenadas del elemento coincide con el global ! ELEMENTO CABLE et,2,link10,,,0 ! Link10 (Solo admite tracciones Keyopt(3)=0) ! CONSTANTES REALES DE LOS MATERIALES r,1, ! Espesor del elemento 1 [m],(valor requerido si keyopt3=3) r,2,2.82e-3,1.2e-3 ! Sección de Real 2 Ø60mm. Con deformación inicial (Postensado) r,3,2.82e-3,1.2e-3 ! Sección de Real 3 Ø60mm. Con deformación inicial (Postensado) ! MATERIAL 1 PIEDRA DE LAS DOVELAS mp,ex,1,20e ! modulo de elasticidad [kN/m2] material 1 mp,nuxy,1, ! coef. de poisson material 1 mp,dens,1, ! Densidad: 28 kN/m3 ! MATERIAL 2 ACERO DEL CABLE mp,ex,2,21e ! modulo de elasticidad [kN/m2] material 2 mp,nuxy,2, ! coef. de poisson material 2 mp,dens,2, ! Densidad: No consideramos el peso propio del cable ! KPOINTS puntos claves de la geometría !Fragmento de arco A k, 1, 0, 0, 0 k, 2, , 0, 0 k, 3, , , 0 k, 4, , , 0 !Fragmento de arco B k, 5, , , 0 k, 6, , 5.502, 0 k, 7, , , 0

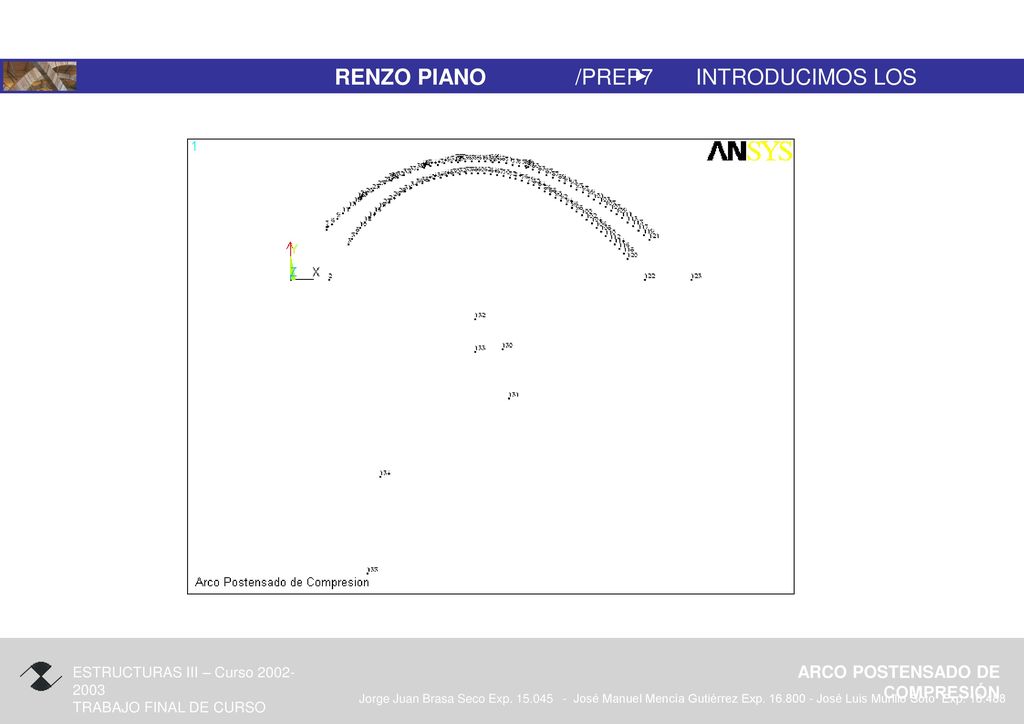

20 /PREP7 INTRODUCIMOS LOS KPOINS

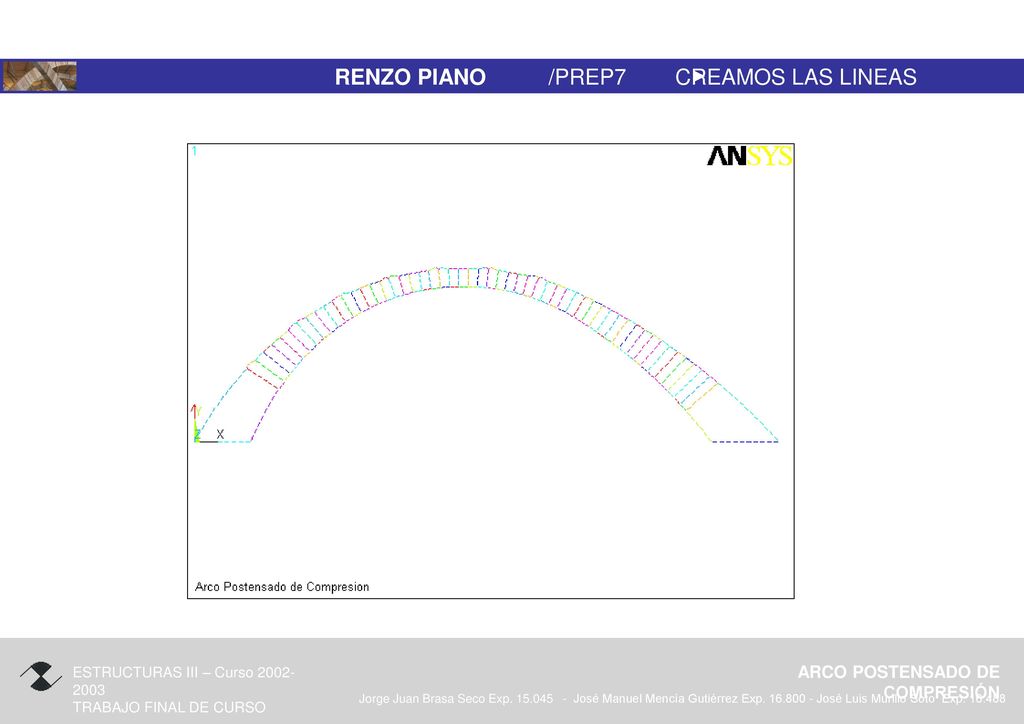

21 /PREP7 CREAMOS LAS LINEAS

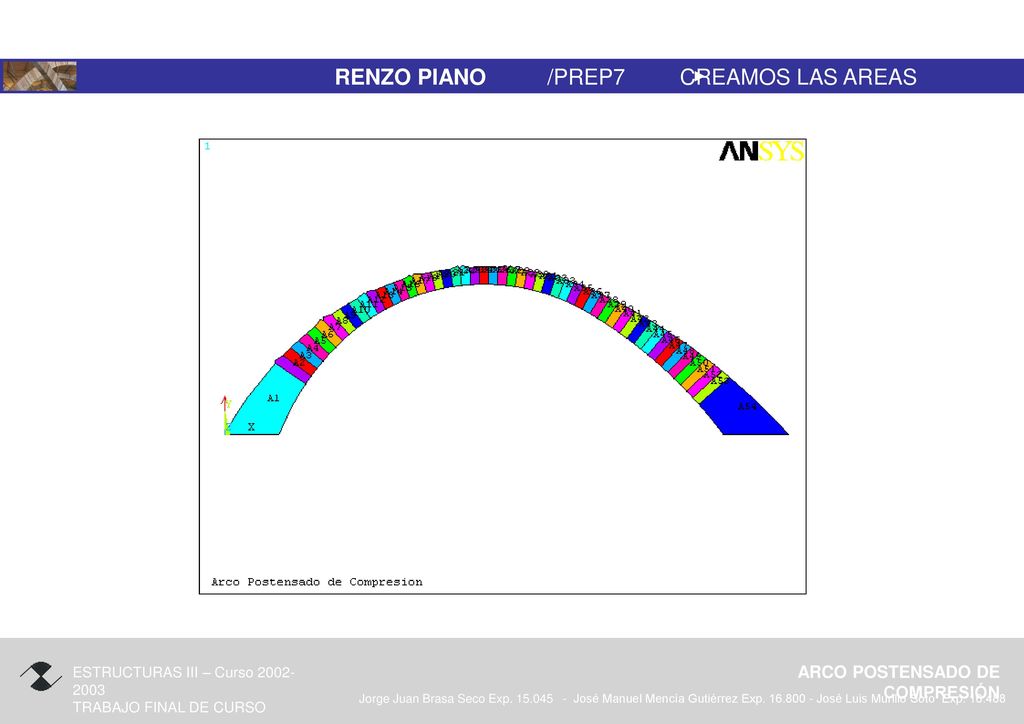

22 /PREP7 CREAMOS LAS AREAS

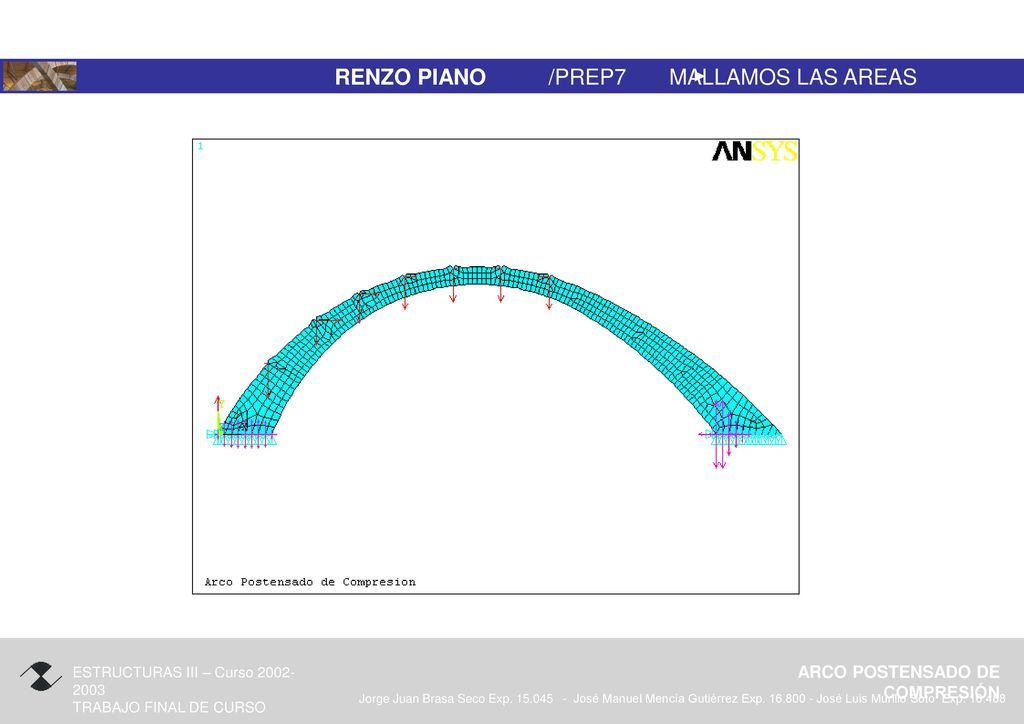

23 /PREP7 MALLAMOS LAS AREAS

24 /PREP7 INTRODUCIMOS CARGAS

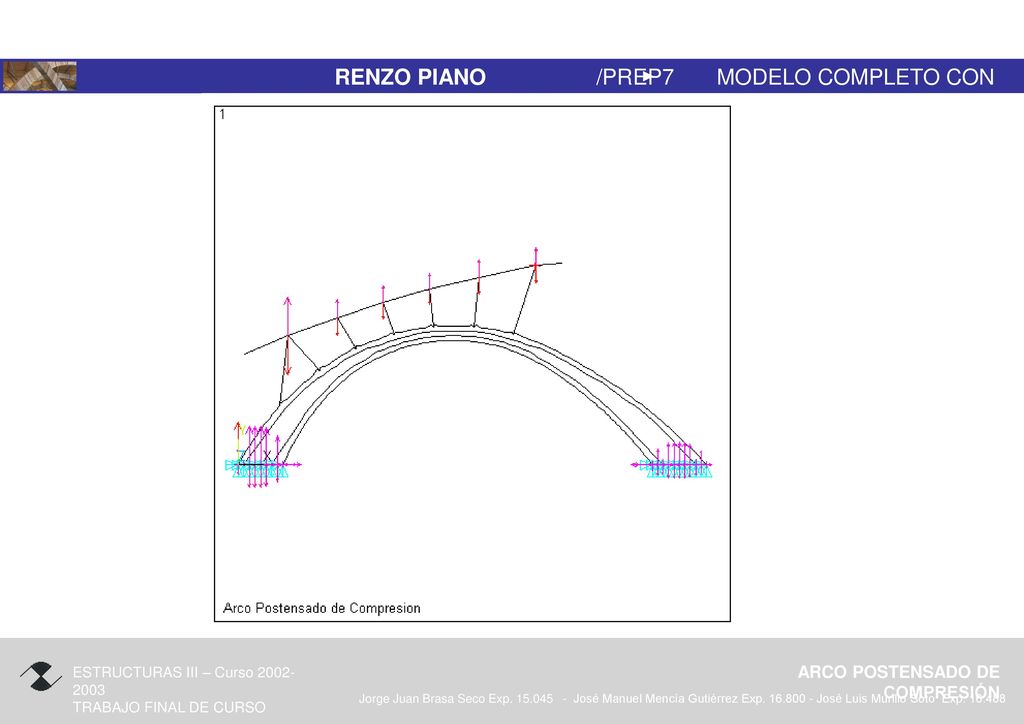

25 /PREP7 MODELO COMPLETO CON CABLES

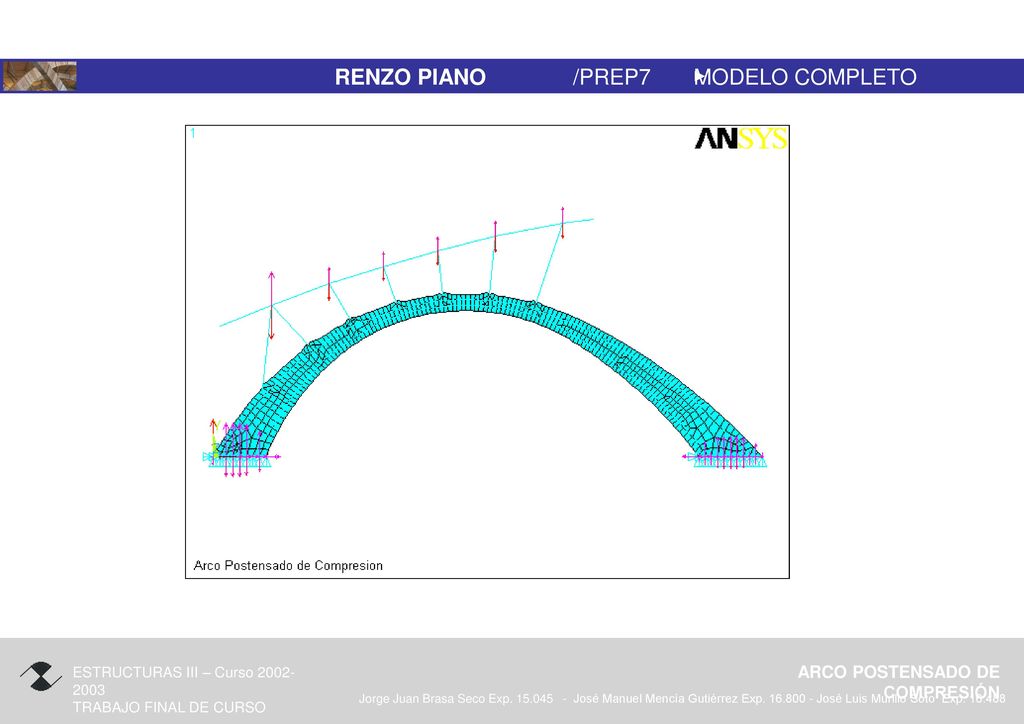

26 /PREP MODELO COMPLETO

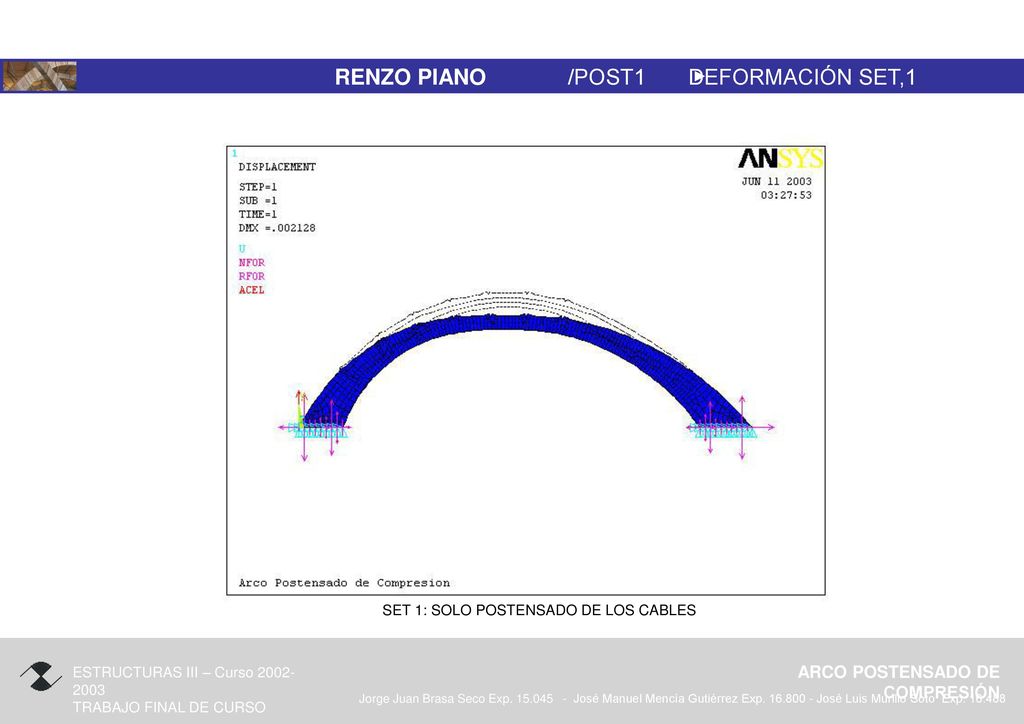

27 SET 1: SOLO POSTENSADO DE LOS CABLES
/POST DEFORMACIÓN SET,1 SET 1: SOLO POSTENSADO DE LOS CABLES

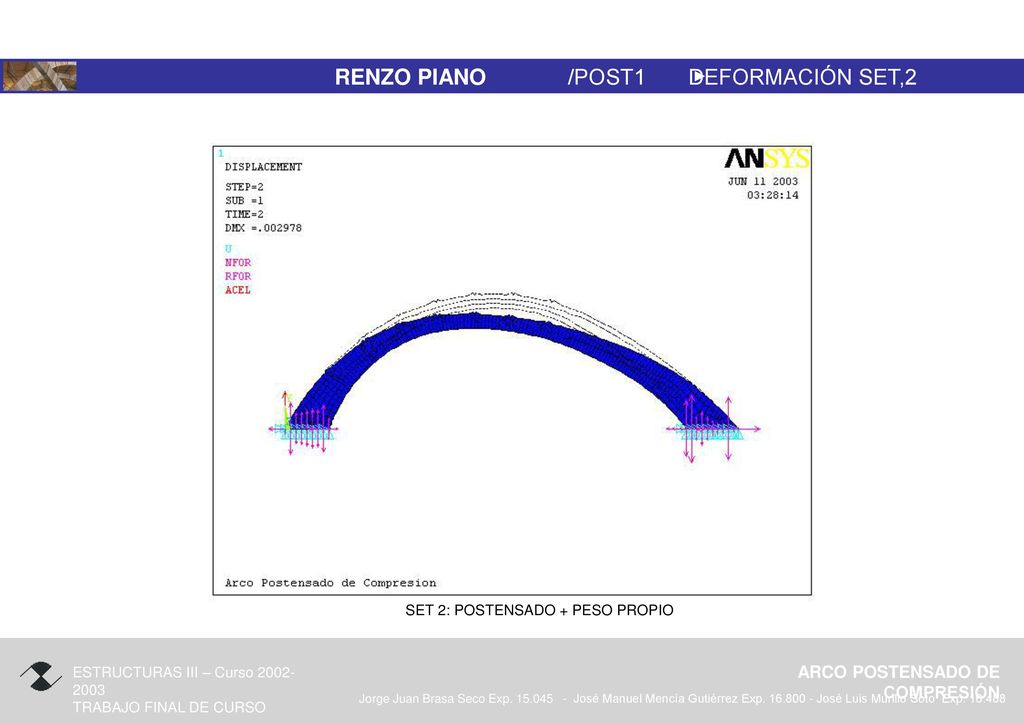

28 SET 2: POSTENSADO + PESO PROPIO
/POST DEFORMACIÓN SET,2 SET 2: POSTENSADO + PESO PROPIO

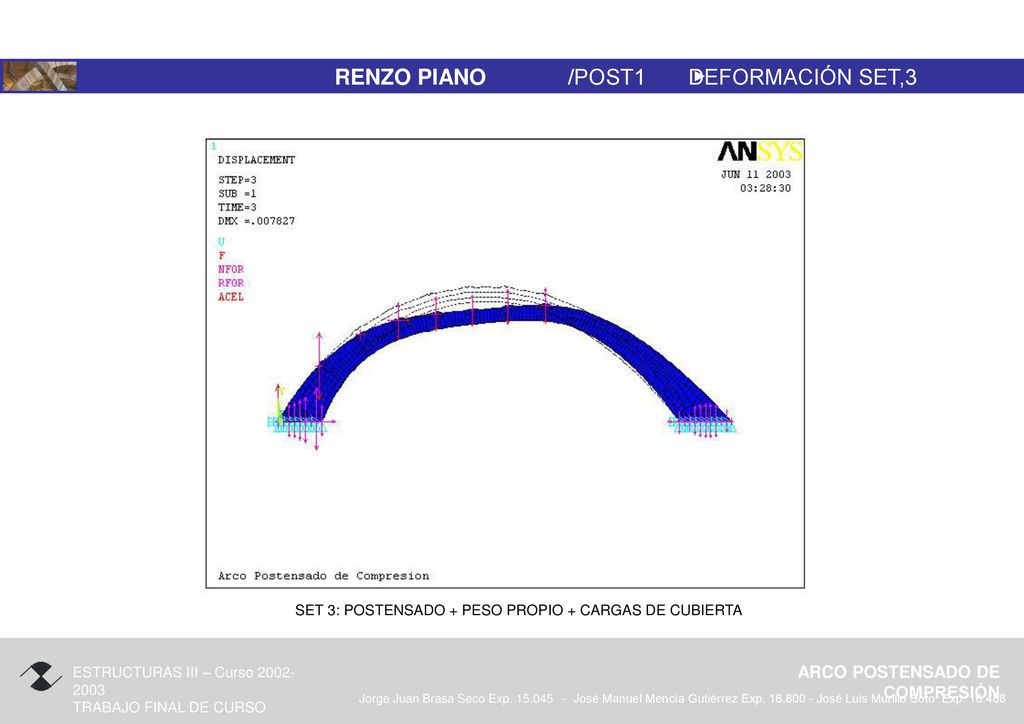

29 SET 3: POSTENSADO + PESO PROPIO + CARGAS DE CUBIERTA
/POST DEFORMACIÓN SET,3 SET 3: POSTENSADO + PESO PROPIO + CARGAS DE CUBIERTA

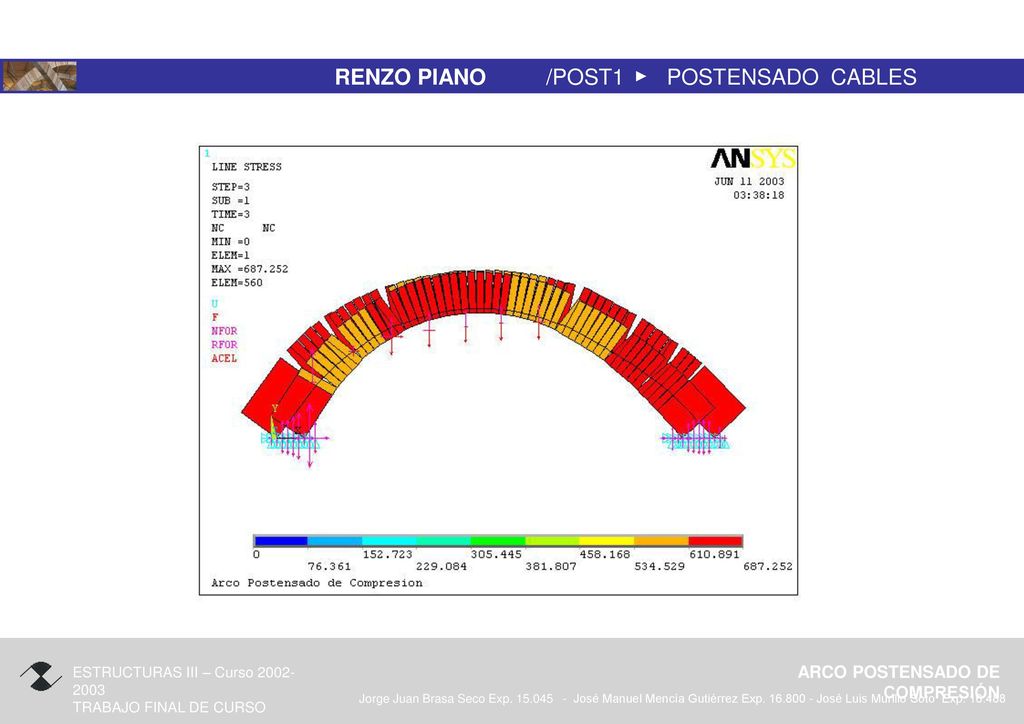

30 /POST1 POSTENSADO CABLES SET,3

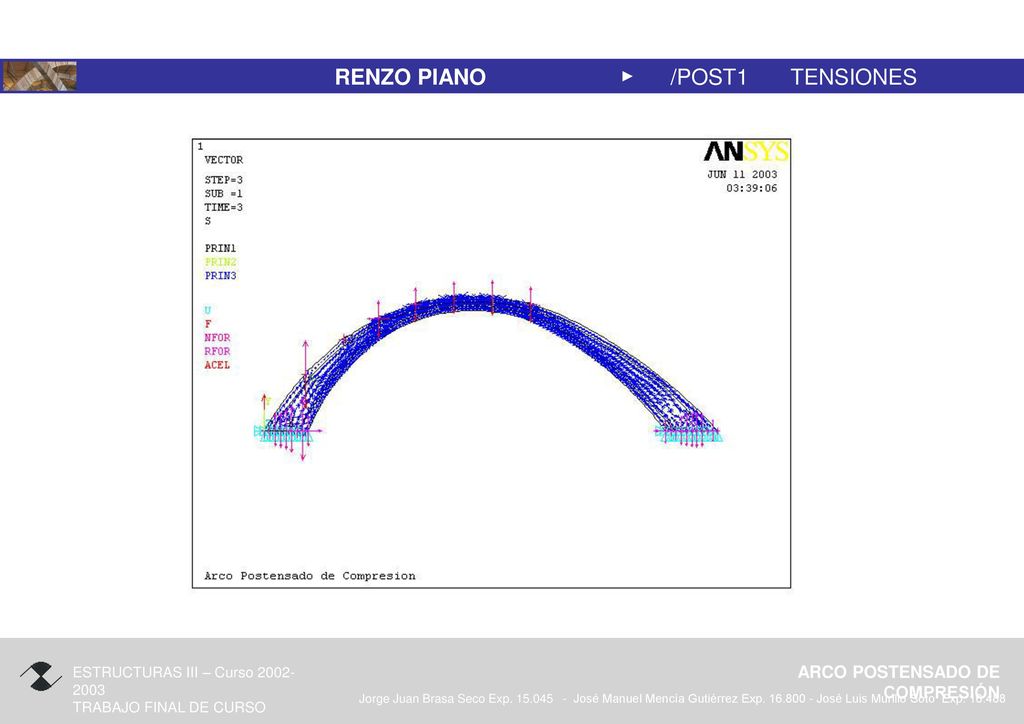

31 /POST1 TENSIONES PRINCIPALES SET,3

32 SET 3: TENSIONES PRINCIPALES EN APOYO IZQUIERDO
/POST TENSIONES PRINCIPALES SET,3 SET 3: TENSIONES PRINCIPALES EN APOYO IZQUIERDO

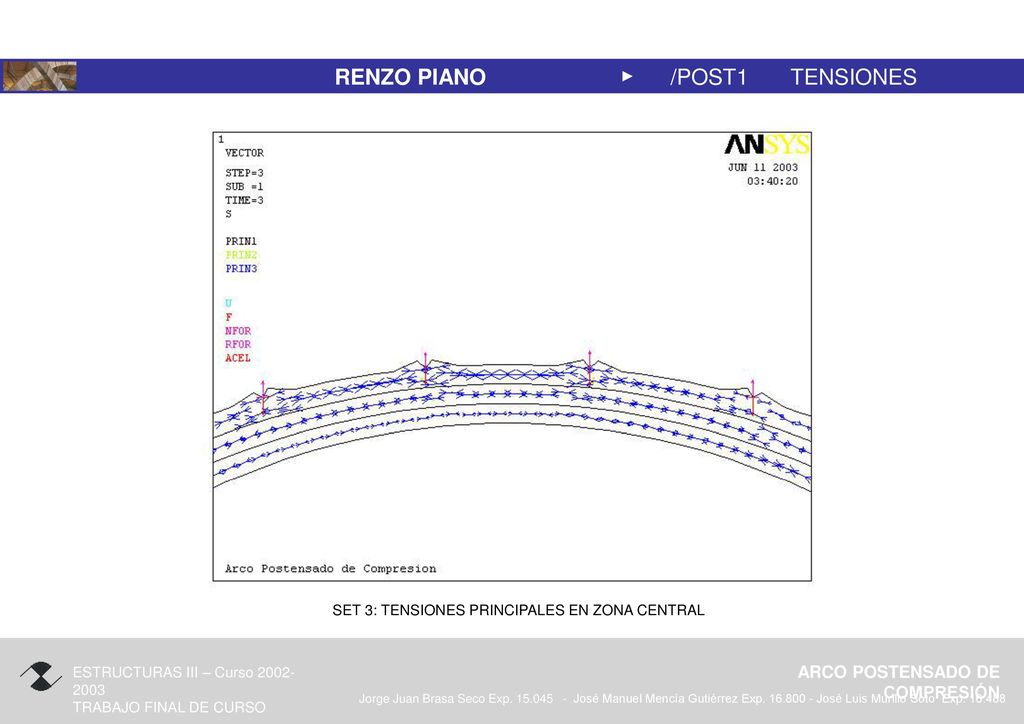

33 SET 3: TENSIONES PRINCIPALES EN ZONA CENTRAL
/POST TENSIONES PRINCIPALES SET,3 SET 3: TENSIONES PRINCIPALES EN ZONA CENTRAL

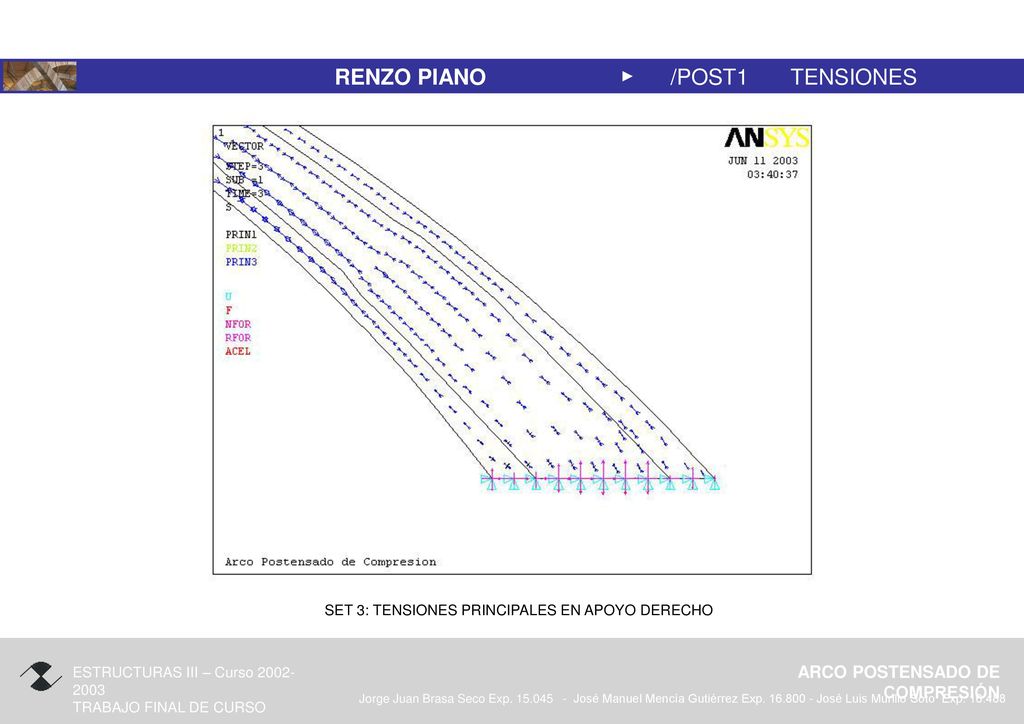

34 SET 3: TENSIONES PRINCIPALES EN APOYO DERECHO
/POST TENSIONES PRINCIPALES SET,3 SET 3: TENSIONES PRINCIPALES EN APOYO DERECHO

35 /POST ELEMENTOS Sx SET,3

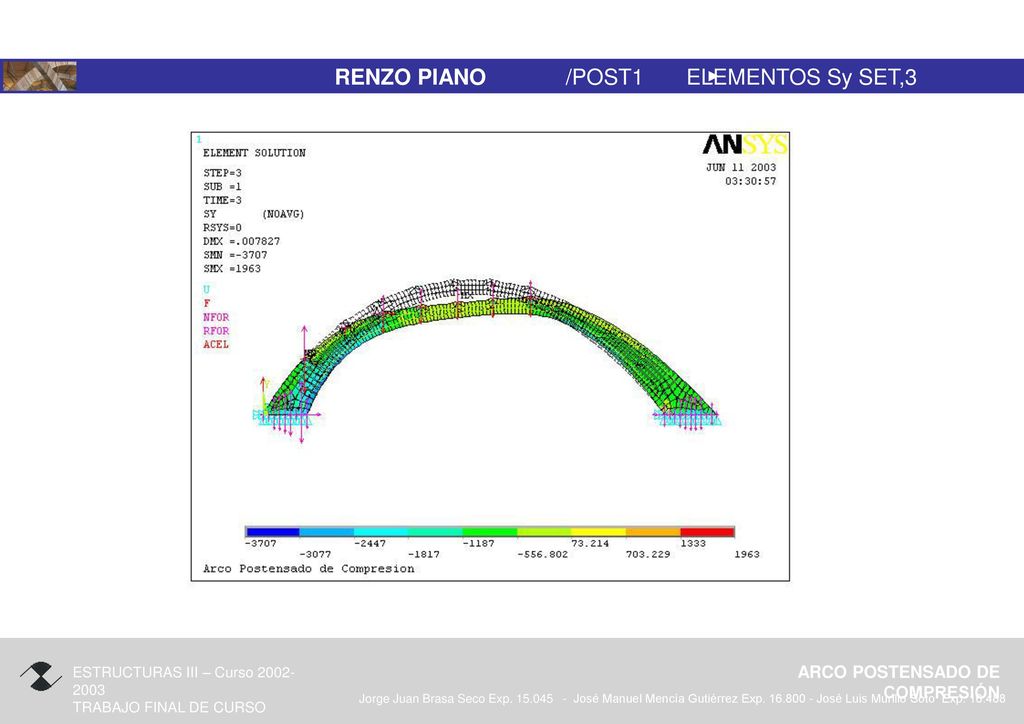

36 /POST ELEMENTOS Sy SET,3

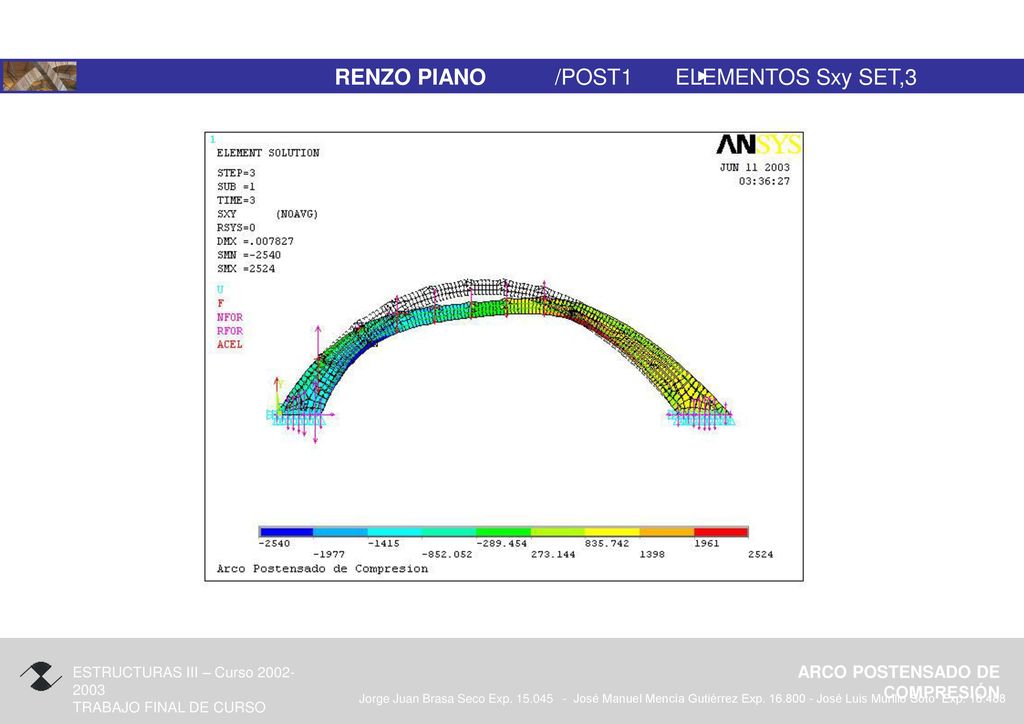

37 /POST1 ELEMENTOS Sxy SET,3

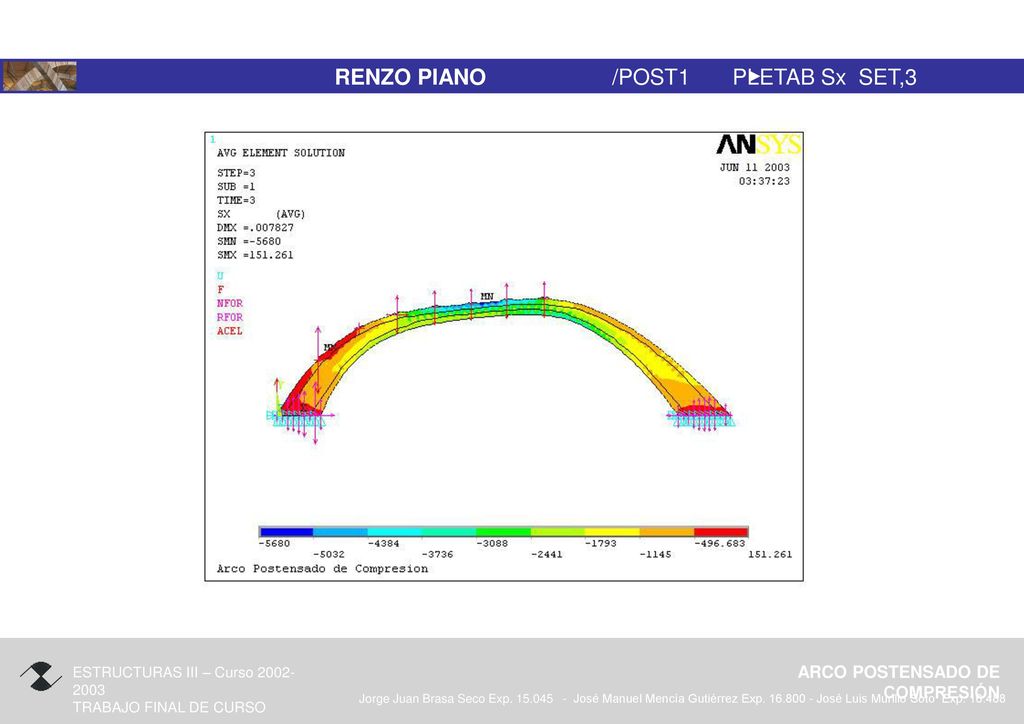

38 /POST PLETAB Sx SET,3

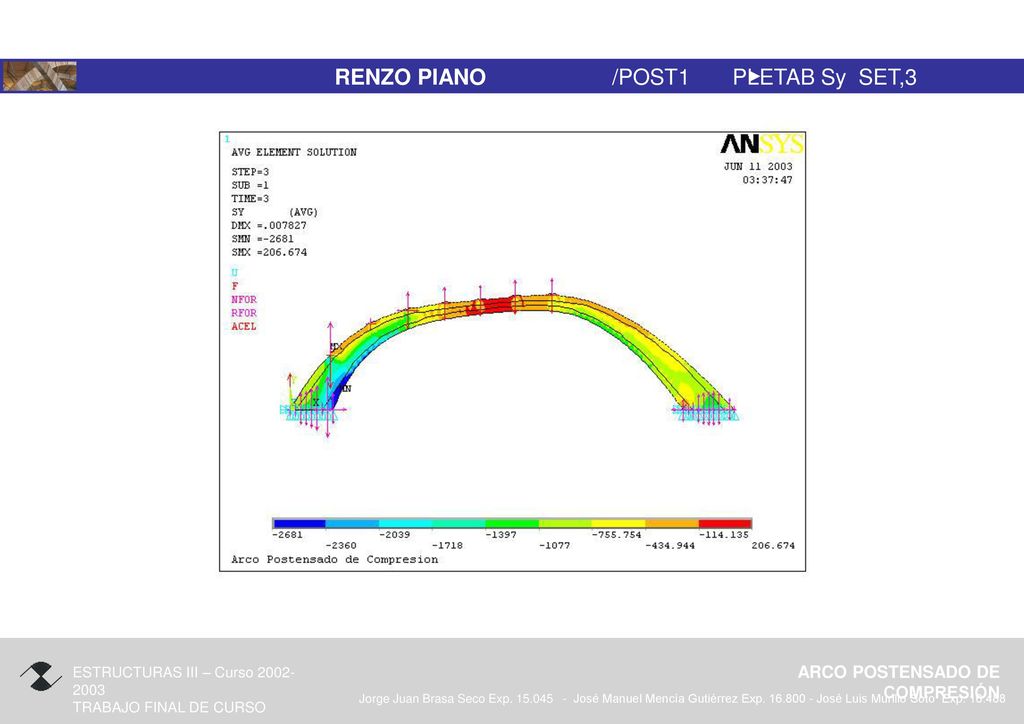

39 /POST PLETAB Sy SET,3

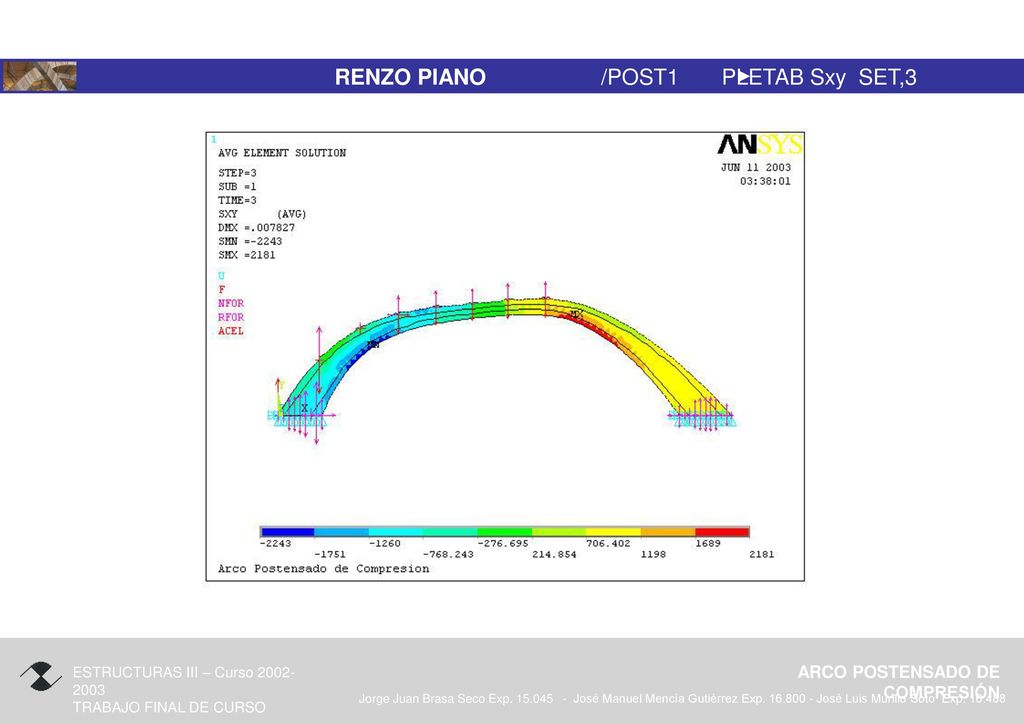

40 /POST PLETAB Sxy SET,3

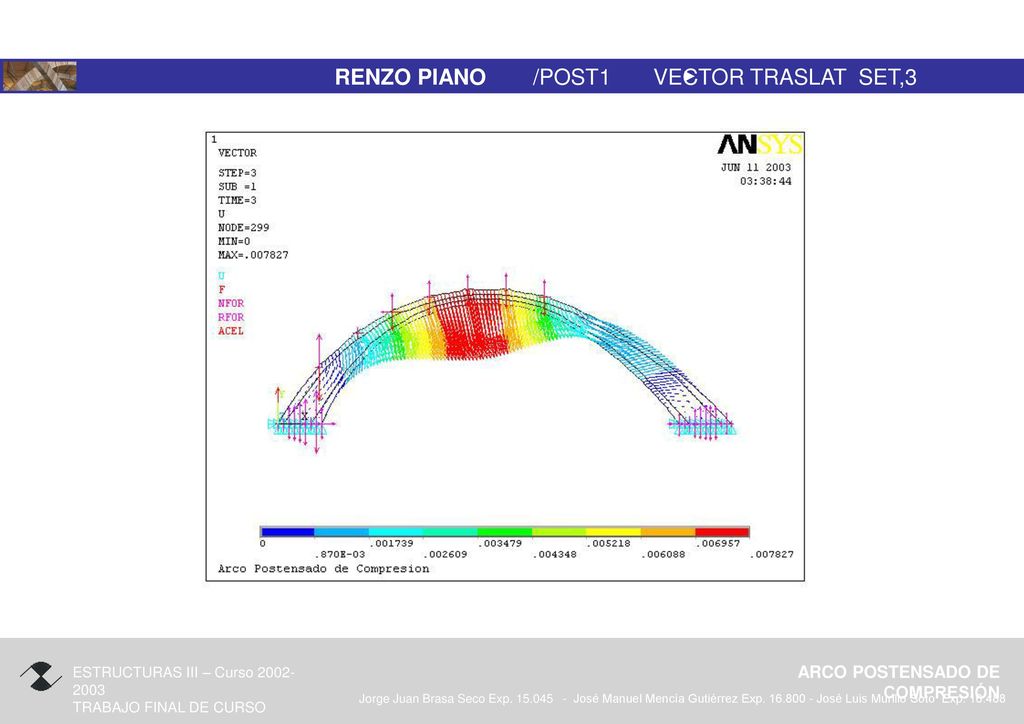

41 /POST1 VECTOR TRASLAT SET,3

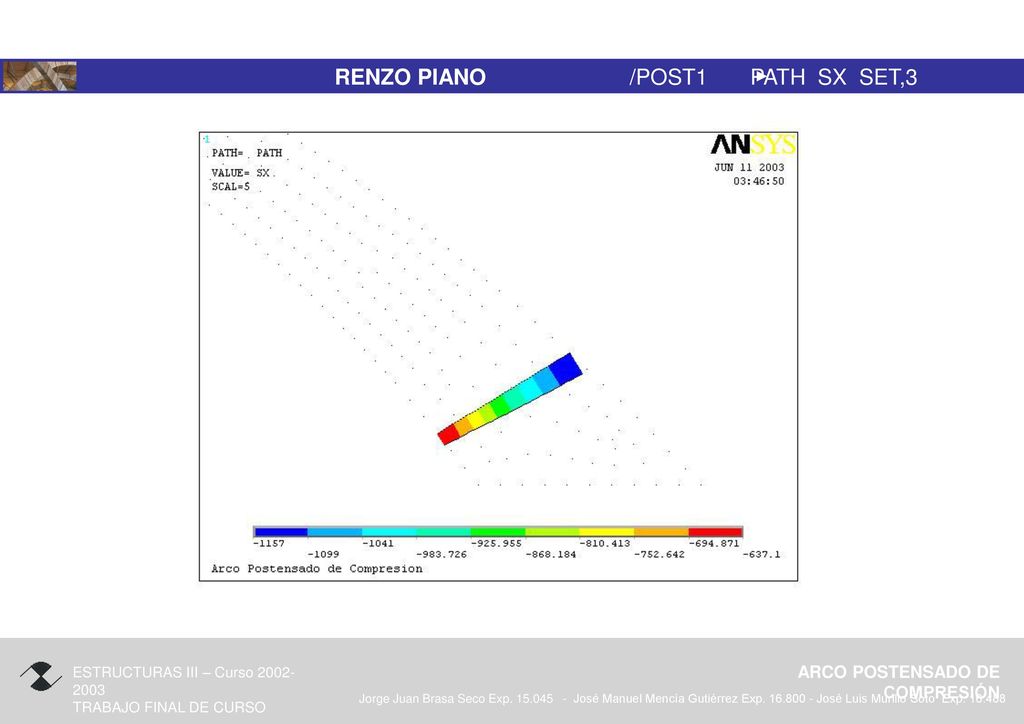

42 /POST PATH SX SET,3

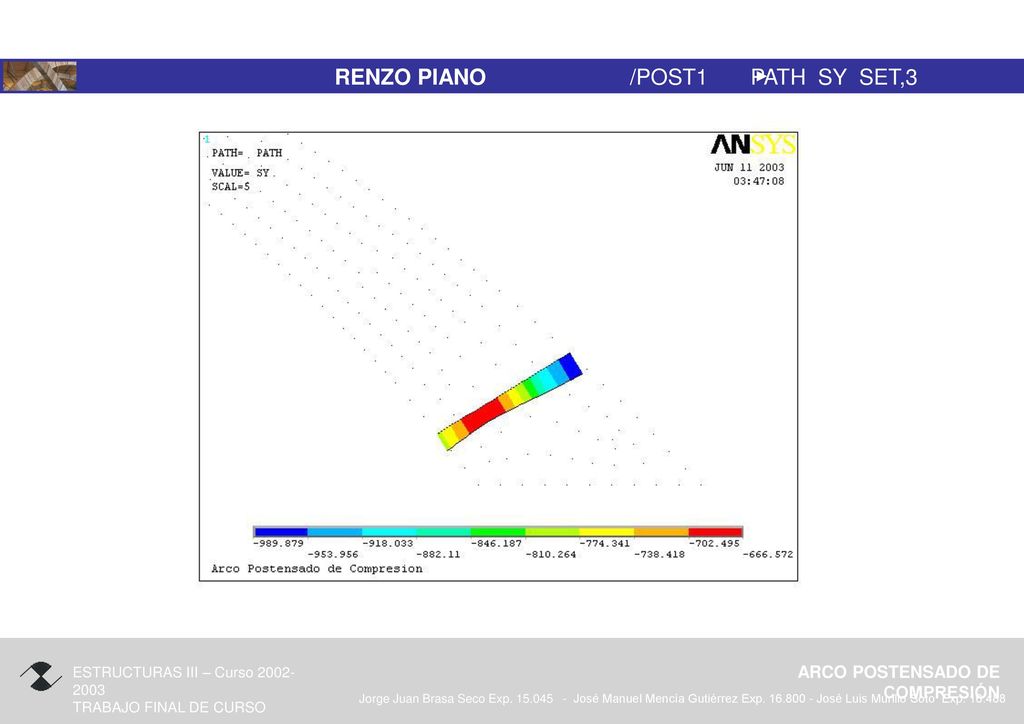

43 /POST PATH SY SET,3

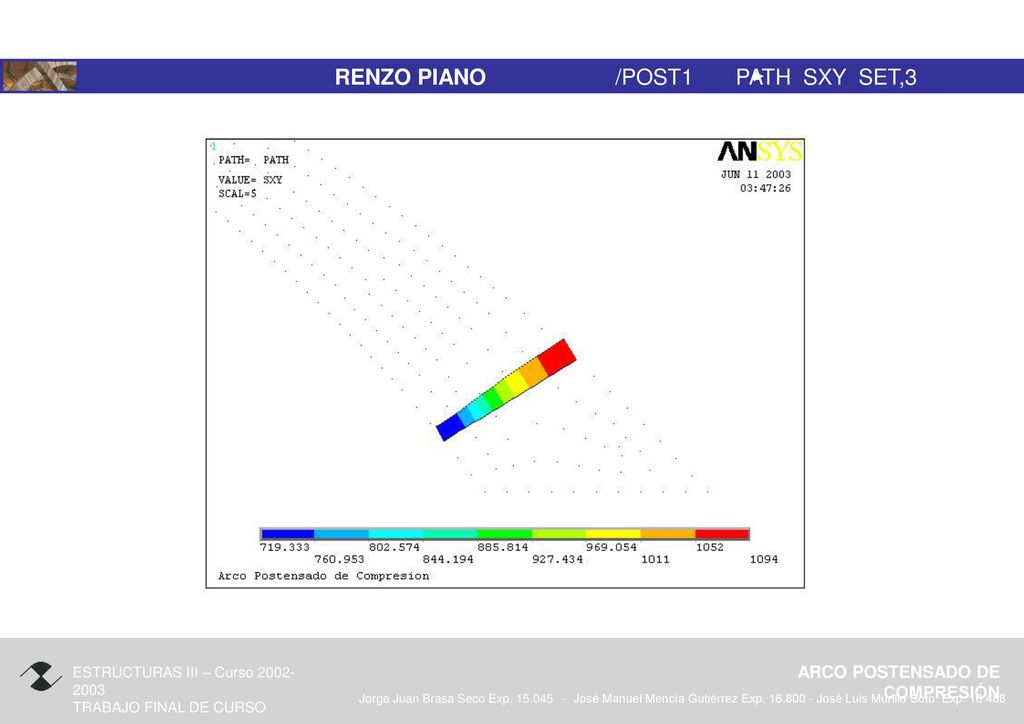

44 /POST PATH SXY SET,3
