Esquema de la World Ocean Database

Presentación del tema: "Esquema de la World Ocean Database"— Transcripción de la presentación:

1 Esquema de la World Ocean Database

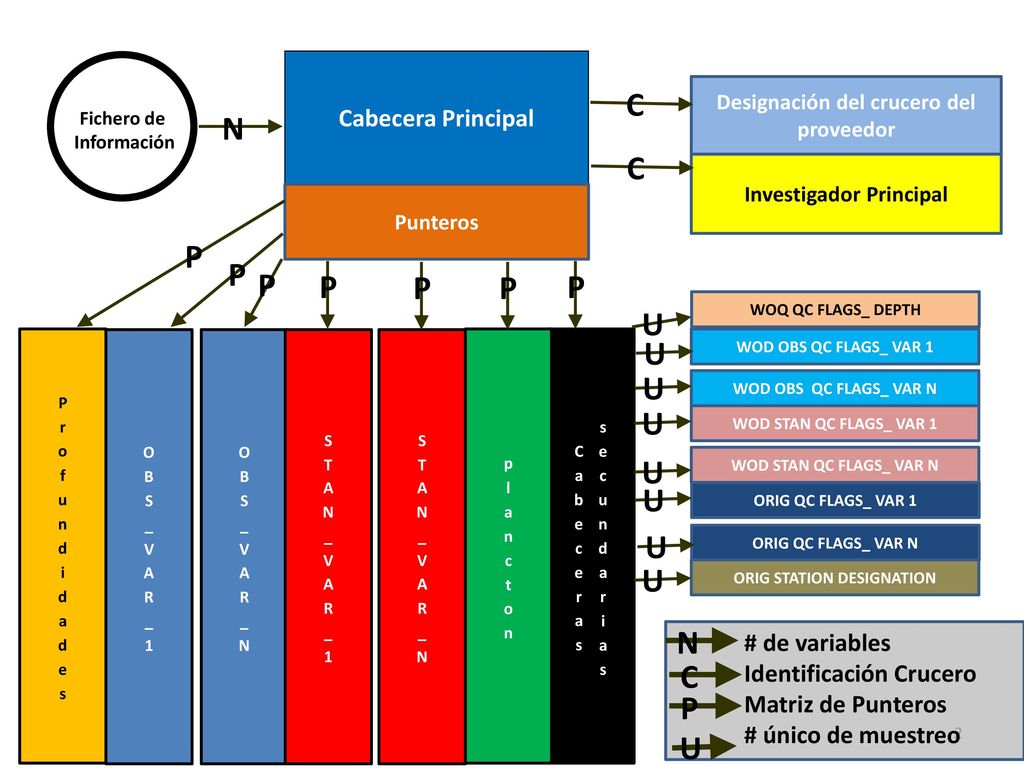

2 C N C P P P P P P P U U U U U U U U U N C P Cabecera Principal
Fichero de Información Cabecera Principal Punteros C Designación del crucero del proveedor Investigador Principal N C P P P P P P P WOD OBS QC FLAGS_ VAR 1 WOD OBS QC FLAGS_ VAR N WOD STAN QC FLAGS_ VAR 1 WOD STAN QC FLAGS_ VAR N WOQ QC FLAGS_ DEPTH ORIG QC FLAGS_ VAR 1 ORIG QC FLAGS_ VAR N ORIG STATION DESIGNATION U Cabeceras secundarias Profundidades OBS_VAR_1 OBS_VAR_N STAN_VAR_1 STAN_VAR_N plancton U U U U U U U U N C P # de variables Identificación Crucero Matriz de Punteros # único de muestreo

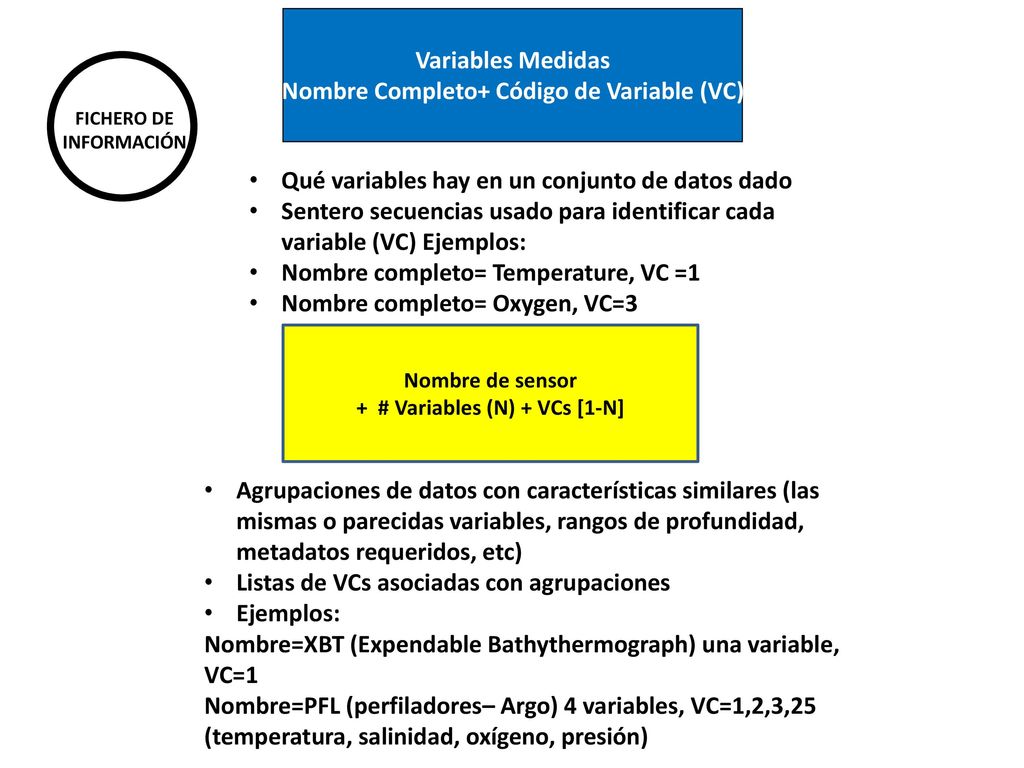

3 Nombre Completo+ Código de Variable (VC) + # Variables (N) + VCs [1-N]
Variables Medidas Nombre Completo+ Código de Variable (VC) FICHERO DE INFORMACIÓN Qué variables hay en un conjunto de datos dado Sentero secuencias usado para identificar cada variable (VC) Ejemplos: Nombre completo= Temperature, VC =1 Nombre completo= Oxygen, VC=3 Nombre de sensor + # Variables (N) + VCs [1-N] Agrupaciones de datos con características similares (las mismas o parecidas variables, rangos de profundidad, metadatos requeridos, etc) Listas de VCs asociadas con agrupaciones Ejemplos: Nombre=XBT (Expendable Bathythermograph) una variable, VC=1 Nombre=PFL (perfiladores– Argo) 4 variables, VC=1,2,3,25 (temperatura, salinidad, oxígeno, presión)

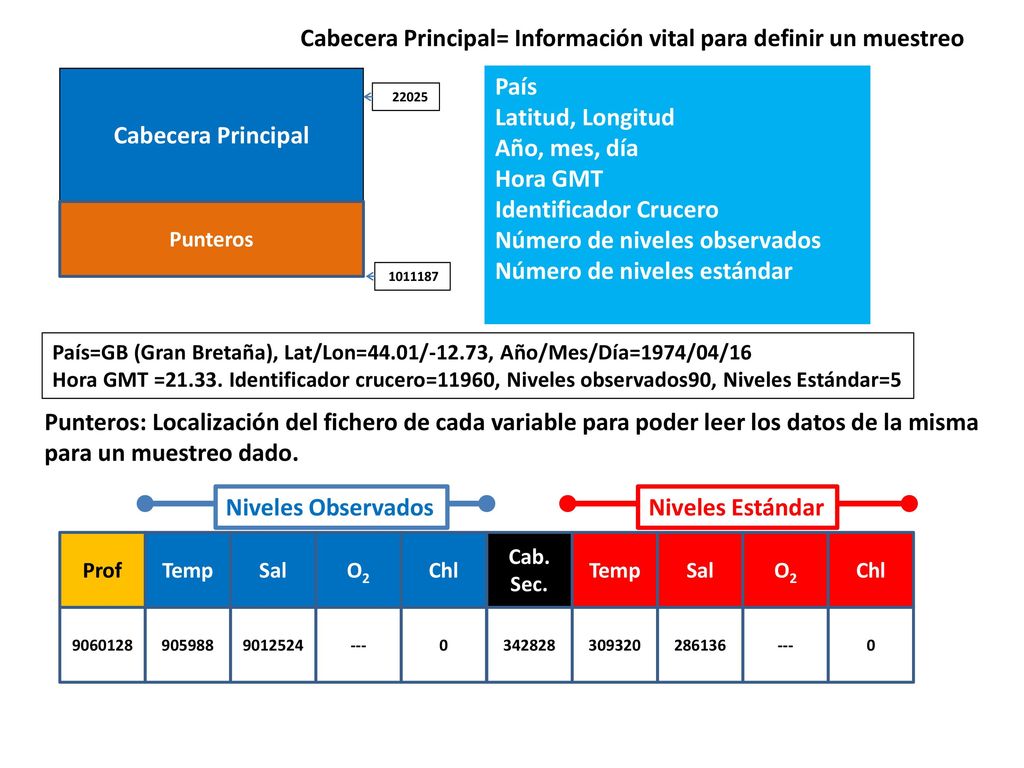

4 Cabecera Principal= Información vital para definir un muestreo
Punteros País Latitud, Longitud Año, mes, día Hora GMT Identificador Crucero Número de niveles observados Número de niveles estándar 22025 País=GB (Gran Bretaña), Lat/Lon=44.01/-12.73, Año/Mes/Día=1974/04/16 Hora GMT = Identificador crucero=11960, Niveles observados90, Niveles Estándar=5 Punteros: Localización del fichero de cada variable para poder leer los datos de la misma para un muestreo dado. Niveles Observados Niveles Estándar Prof Temp 905988 Sal O2 --- Chl Cab. Sec. 342828 309320 286136

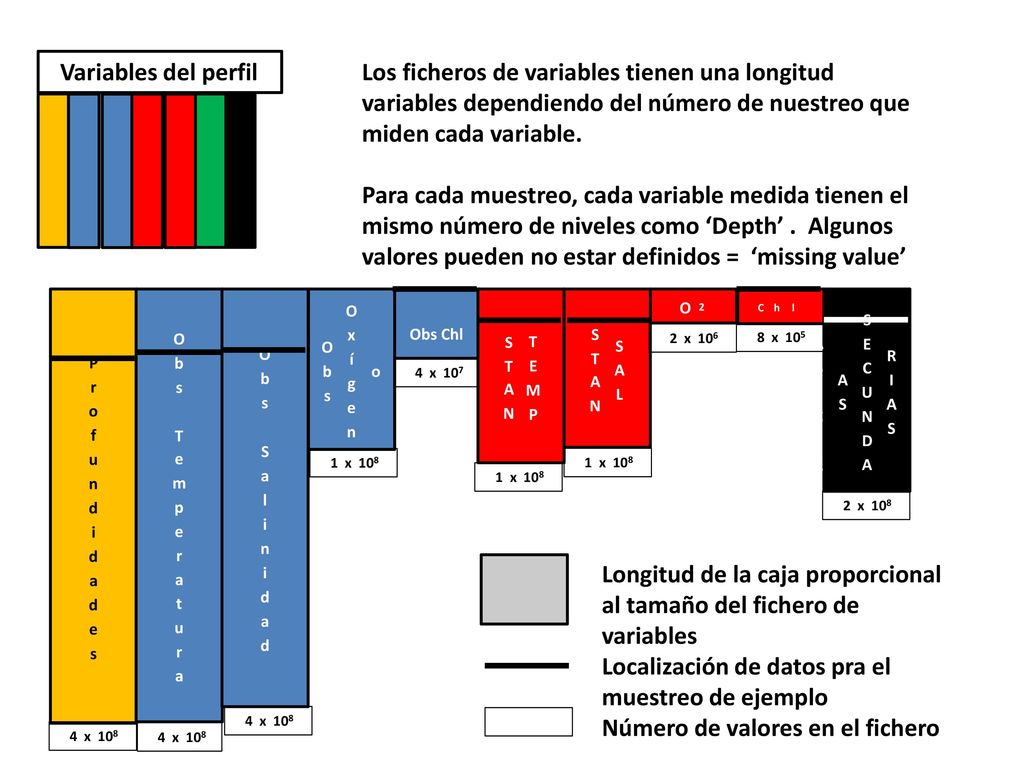

5 Longitud de la caja proporcional al tamaño del fichero de variables
Variables del perfil Los ficheros de variables tienen una longitud variables dependiendo del número de nuestreo que miden cada variable. Para cada muestreo, cada variable medida tienen el mismo número de niveles como ‘Depth’ . Algunos valores pueden no estar definidos = ‘missing value’ Profundidades 4 x 108 Obs Temperatura 4 x 108 Obs Salinidad 4 x 108 Obs Oxígeno 1 x 108 Obs Chl 4 x 107 STAN TEMP 1 x 108 STAN SAL 1 x 108 O2 2 x 106 Chl 8 x 105 CABECERAS SECUNDARIAS 2 x 108 Longitud de la caja proporcional al tamaño del fichero de variables Localización de datos pra el muestreo de ejemplo Número de valores en el fichero

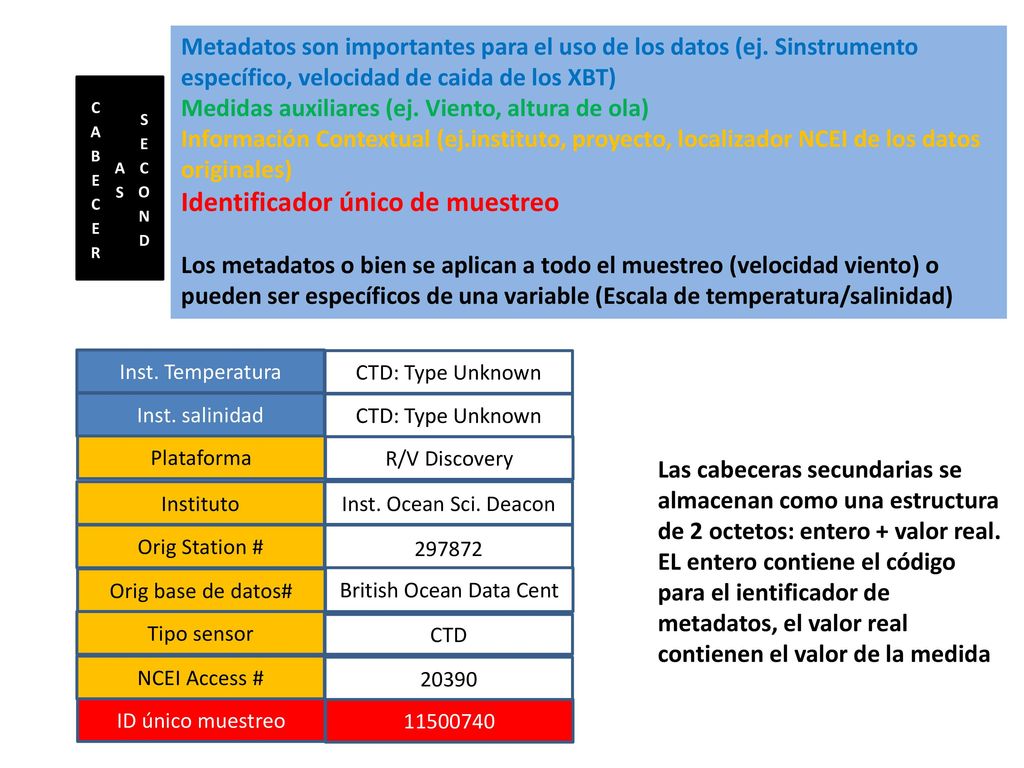

6 British Ocean Data Cent
Metadatos son importantes para el uso de los datos (ej. Sinstrumento específico, velocidad de caida de los XBT) Medidas auxiliares (ej. Viento, altura de ola) Información Contextual (ej.instituto, proyecto, localizador NCEI de los datos originales) Identificador único de muestreo Los metadatos o bien se aplican a todo el muestreo (velocidad viento) o pueden ser específicos de una variable (Escala de temperatura/salinidad) CABECERAS SECOND Inst. Temperatura Inst. salinidad Plataforma Instituto Orig Station # Orig base de datos# Tipo sensor NCEI Access # ID único muestreo CTD: Type Unknown R/V Discovery Inst. Ocean Sci. Deacon 297872 British Ocean Data Cent CTD 20390 Las cabeceras secundarias se almacenan como una estructura de 2 octetos: entero + valor real. EL entero contiene el código para el ientificador de metadatos, el valor real contienen el valor de la medida

7 Para cada medida se necesitan muchos descriptores
plancton Las medidas de contajes de plancton, peso, volumen de botellas y redes de arrastre son importantes para asociarlos con medidas físicas y químicas Para cada medida se necesitan muchos descriptores Bio-cabecera Aparejo Área de entrada de red Conservación Net: Type Unknown 1.77 m2 formalin EL registro de plancton se almacena como una variable de perfil, con la estructura entero+valor real de las cabeceras secundarias. Dos tipos de información – bio cabeceras generales para todo el muestreo, registros de plancton, medidas específicas de una designación taxomómica + otros detalles (madurez, género, etc.) Ejemplo muestreo único , Crucero ruso en el Ártico RU-447 Julio, registros plantónicos incluyen el siguiente: Registro de plancton Taxonomía Profundidad superior Sagita (Genus) 0. m Profundidad inferior 30. m Modificador sp. (single species) Presente Yes Código de grupo

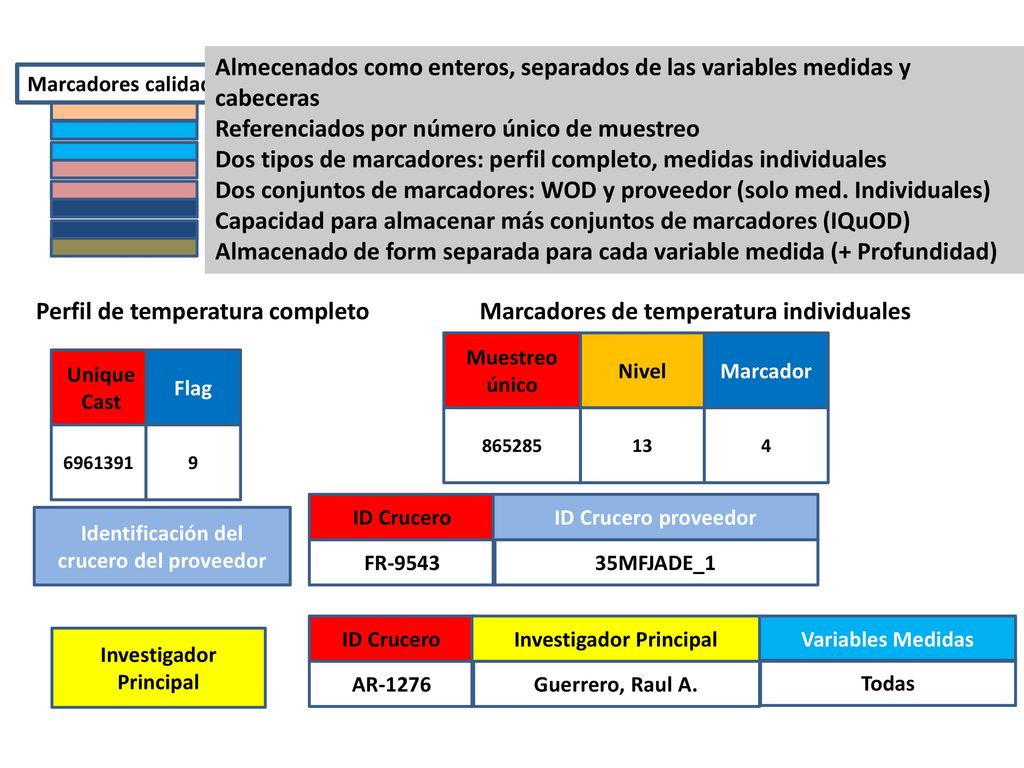

8 Referenciados por número único de muestreo
Almecenados como enteros, separados de las variables medidas y cabeceras Referenciados por número único de muestreo Dos tipos de marcadores: perfil completo, medidas individuales Dos conjuntos de marcadores: WOD y proveedor (solo med. Individuales) Capacidad para almacenar más conjuntos de marcadores (IQuOD) Almacenado de form separada para cada variable medida (+ Profundidad) Marcadores calidad Perfil de temperatura completo Marcadores de temperatura individuales Muestreo único 865285 Nivel 13 Marcador 4 Unique Cast Flag 9 ID Crucero FR-9543 ID Crucero proveedor 35MFJADE_1 Identificación del crucero del proveedor Investigador Principal ID Crucero Investigador Principal Guerrero, Raul A. Variables Medidas AR-1276 Todas
