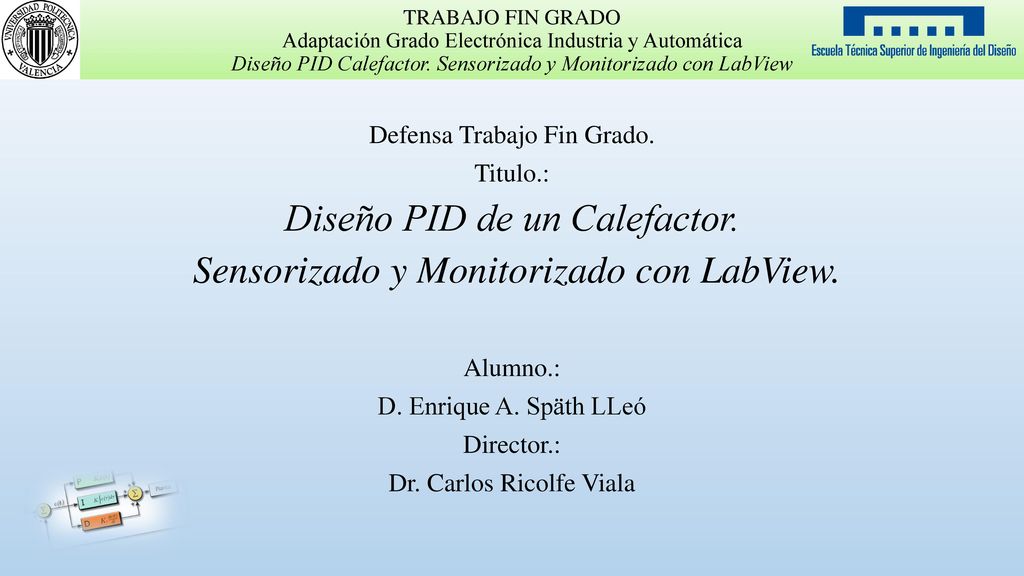

1 Diseño PID de un Calefactor. Sensorizado y Monitorizado con LabView.
TRABAJO FIN GRADO Adaptación Grado Electrónica Industria y Automática Diseño PID Calefactor. Sensorizado y Monitorizado con LabView Defensa Trabajo Fin Grado. Titulo.: Diseño PID de un Calefactor. Sensorizado y Monitorizado con LabView. Alumno.: D. Enrique A. Späth LLeó Director.: Dr. Carlos Ricolfe Viala

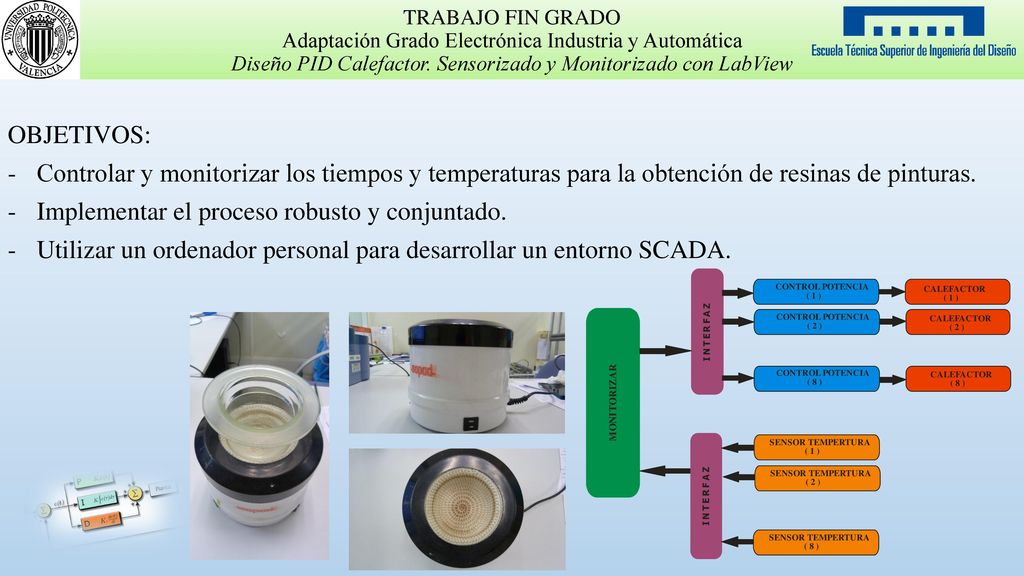

2 Implementar el proceso robusto y conjuntado.
TRABAJO FIN GRADO Adaptación Grado Electrónica Industria y Automática Diseño PID Calefactor. Sensorizado y Monitorizado con LabView OBJETIVOS: Controlar y monitorizar los tiempos y temperaturas para la obtención de resinas de pinturas. Implementar el proceso robusto y conjuntado. Utilizar un ordenador personal para desarrollar un entorno SCADA.

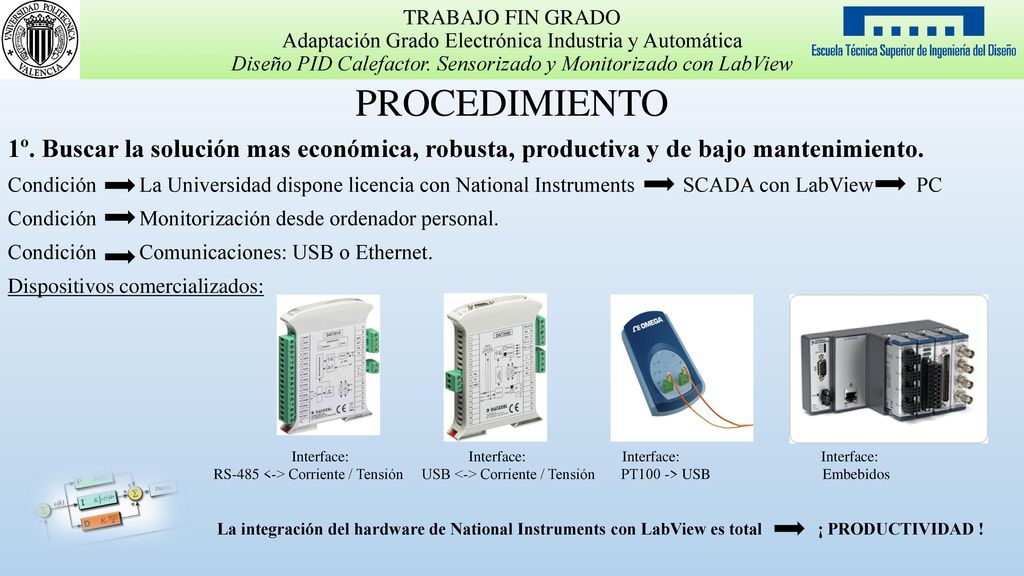

3 TRABAJO FIN GRADO Adaptación Grado Electrónica Industria y Automática Diseño PID Calefactor. Sensorizado y Monitorizado con LabView PROCEDIMIENTO 1º. Buscar la solución mas económica, robusta, productiva y de bajo mantenimiento. Condición La Universidad dispone licencia con National Instruments SCADA con LabView PC Condición Monitorización desde ordenador personal. Condición Comunicaciones: USB o Ethernet. Dispositivos comercializados: Interface: Interface: Interface: Interface: RS-485 <-> Corriente / Tensión USB <-> Corriente / Tensión PT100 -> USB Embebidos La integración del hardware de National Instruments con LabView es total ¡ PRODUCTIVIDAD !

4 PROCEDIMIENTO 2º. Modelizar el proceso.
TRABAJO FIN GRADO Adaptación Grado Electrónica Industria y Automática Diseño PID Calefactor. Sensorizado y Monitorizado con LabView PROCEDIMIENTO 2º. Modelizar el proceso. ¿ Como se obtienen los datos temporales del proceso ? En lazo abierto se aplica una acción de control tal que lleve al proceso a un estado estable.

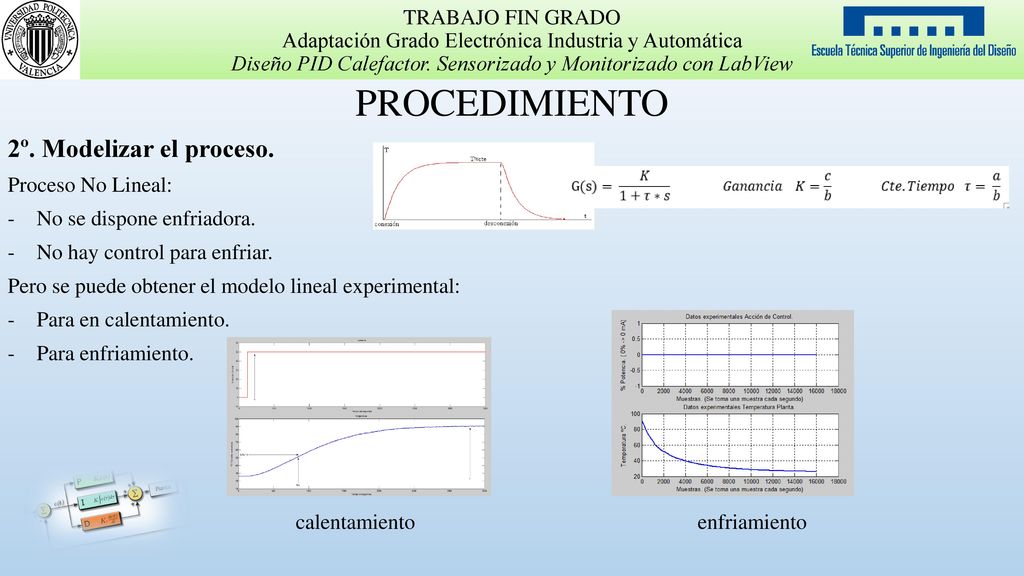

5 PROCEDIMIENTO 2º. Modelizar el proceso.
TRABAJO FIN GRADO Adaptación Grado Electrónica Industria y Automática Diseño PID Calefactor. Sensorizado y Monitorizado con LabView PROCEDIMIENTO 2º. Modelizar el proceso. Proceso No Lineal: No se dispone enfriadora. No hay control para enfriar. Pero se puede obtener el modelo lineal experimental: Para en calentamiento. Para enfriamiento. calentamiento enfriamiento

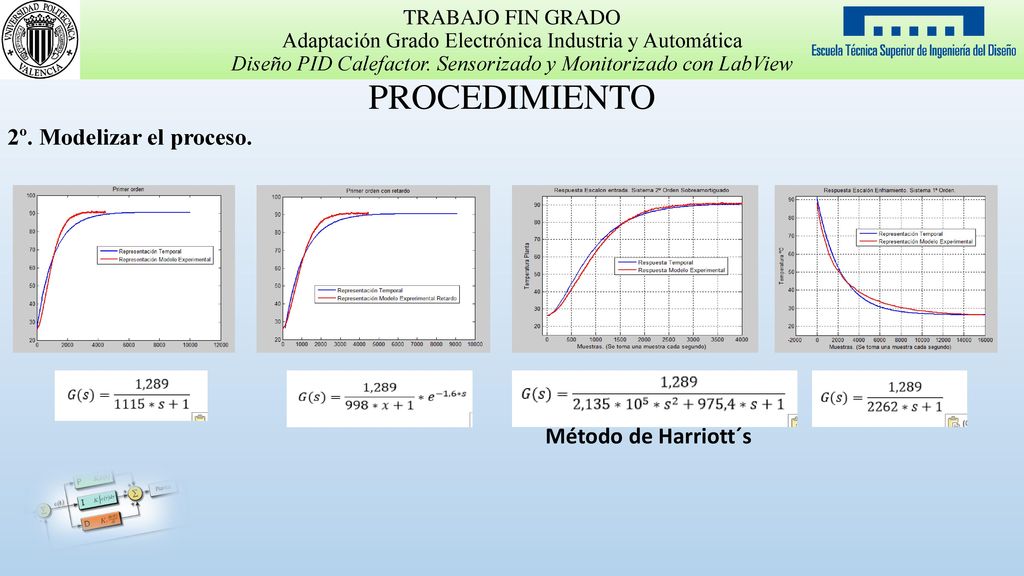

6 PROCEDIMIENTO 2º. Modelizar el proceso. Método de Harriott´s
TRABAJO FIN GRADO Adaptación Grado Electrónica Industria y Automática Diseño PID Calefactor. Sensorizado y Monitorizado con LabView PROCEDIMIENTO 2º. Modelizar el proceso. Método de Harriott´s

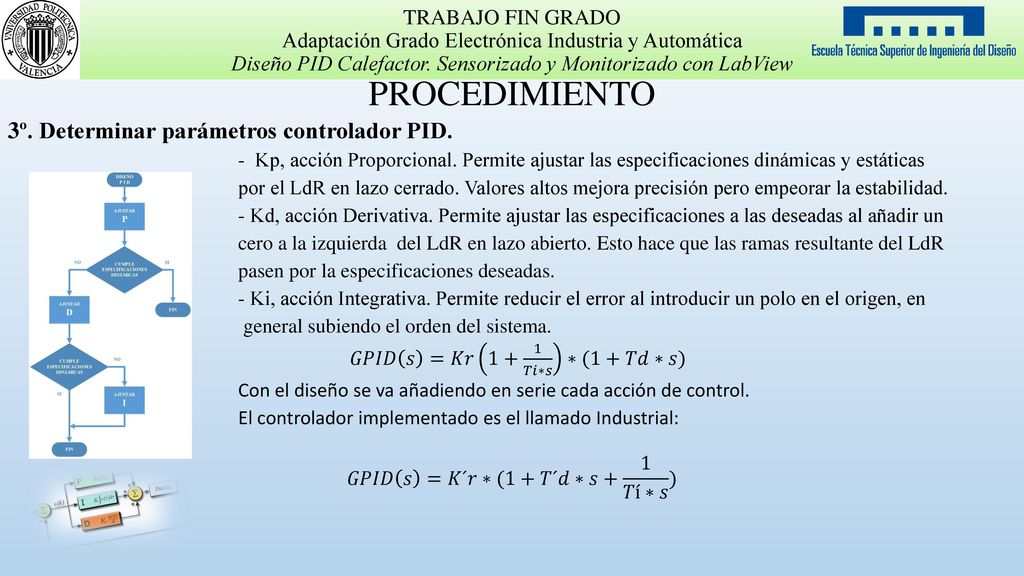

7 PROCEDIMIENTO 3º. Determinar parámetros controlador PID.
TRABAJO FIN GRADO Adaptación Grado Electrónica Industria y Automática Diseño PID Calefactor. Sensorizado y Monitorizado con LabView PROCEDIMIENTO 3º. Determinar parámetros controlador PID. - Kp, acción Proporcional. Permite ajustar las especificaciones dinámicas y estáticas por el LdR en lazo cerrado. Valores altos mejora precisión pero empeorar la estabilidad. - Kd, acción Derivativa. Permite ajustar las especificaciones a las deseadas al añadir un cero a la izquierda del LdR en lazo abierto. Esto hace que las ramas resultante del LdR pasen por la especificaciones deseadas. - Ki, acción Integrativa. Permite reducir el error al introducir un polo en el origen, en general subiendo el orden del sistema. 𝐺𝑃𝐼𝐷 𝑠 =𝐾𝑟 1+ 1 𝑇𝑖∗𝑠 ∗(1+𝑇𝑑∗𝑠) Con el diseño se va añadiendo en serie cada acción de control. El controlador implementado es el llamado Industrial: 𝐺𝑃𝐼𝐷 𝑠 =𝐾´𝑟∗(1+𝑇´𝑑∗𝑠+ 1 𝑇í∗𝑠 )

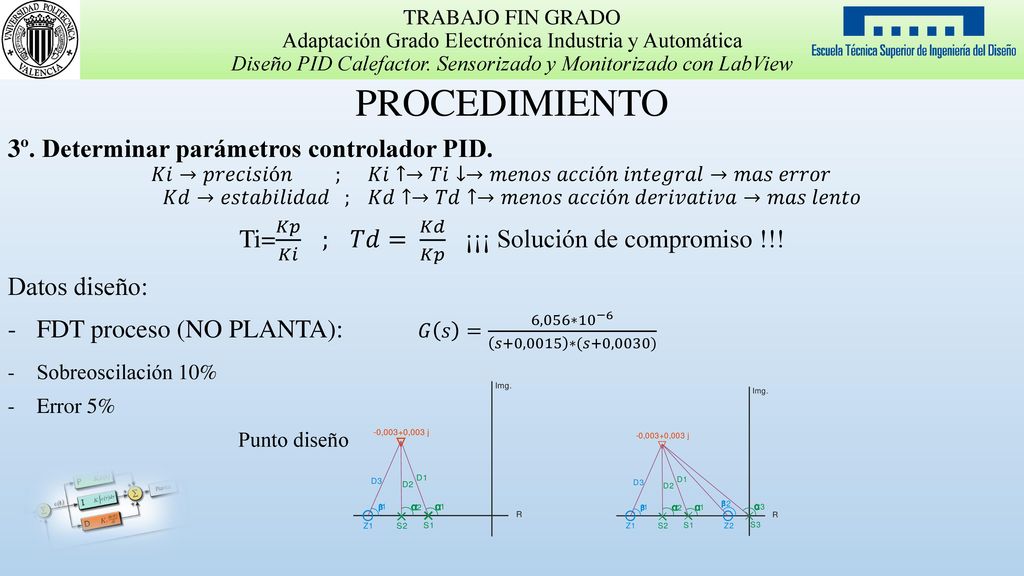

8 PROCEDIMIENTO 3º. Determinar parámetros controlador PID.
TRABAJO FIN GRADO Adaptación Grado Electrónica Industria y Automática Diseño PID Calefactor. Sensorizado y Monitorizado con LabView PROCEDIMIENTO 3º. Determinar parámetros controlador PID. 𝐾𝑖→𝑝𝑟𝑒𝑐𝑖𝑠𝑖ó𝑛 ; 𝐾𝑖↑→𝑇𝑖↓→𝑚𝑒𝑛𝑜𝑠 𝑎𝑐𝑐𝑖ó𝑛 𝑖𝑛𝑡𝑒𝑔𝑟𝑎𝑙→𝑚𝑎𝑠 𝑒𝑟𝑟𝑜𝑟 𝐾𝑑→𝑒𝑠𝑡𝑎𝑏𝑖𝑙𝑖𝑑𝑎𝑑 ; 𝐾𝑑↑→𝑇𝑑↑→𝑚𝑒𝑛𝑜𝑠 𝑎𝑐𝑐𝑖ó𝑛 𝑑𝑒𝑟𝑖𝑣𝑎𝑡𝑖𝑣𝑎→𝑚𝑎𝑠 𝑙𝑒𝑛𝑡𝑜 Ti= 𝐾𝑝 𝐾𝑖 ; 𝑇𝑑= 𝐾𝑑 𝐾𝑝 ¡¡¡ Solución de compromiso !!! Datos diseño: FDT proceso (NO PLANTA): 𝐺 𝑠 = 6,056∗10 −6 𝑠+0,0015 ∗(𝑠+0,0030) Sobreoscilación 10% Error 5% Punto diseño

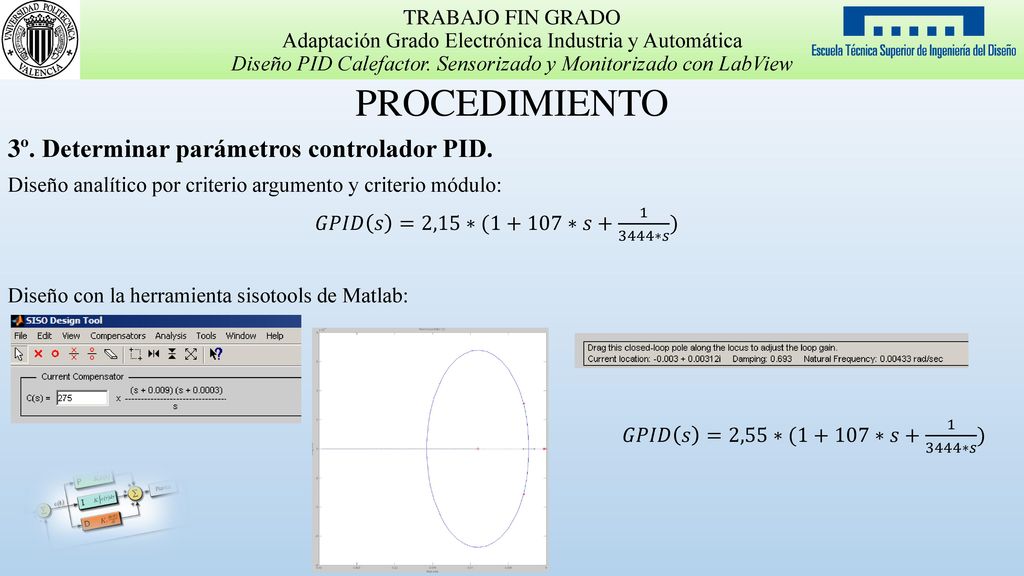

9 PROCEDIMIENTO 3º. Determinar parámetros controlador PID.
TRABAJO FIN GRADO Adaptación Grado Electrónica Industria y Automática Diseño PID Calefactor. Sensorizado y Monitorizado con LabView PROCEDIMIENTO 3º. Determinar parámetros controlador PID. Diseño analítico por criterio argumento y criterio módulo: 𝐺𝑃𝐼𝐷 𝑠 =2,15∗(1+107∗𝑠 ∗𝑠 ) Diseño con la herramienta sisotools de Matlab: 𝐺𝑃𝐼𝐷 𝑠 =2,55∗(1+107∗𝑠 ∗𝑠 )

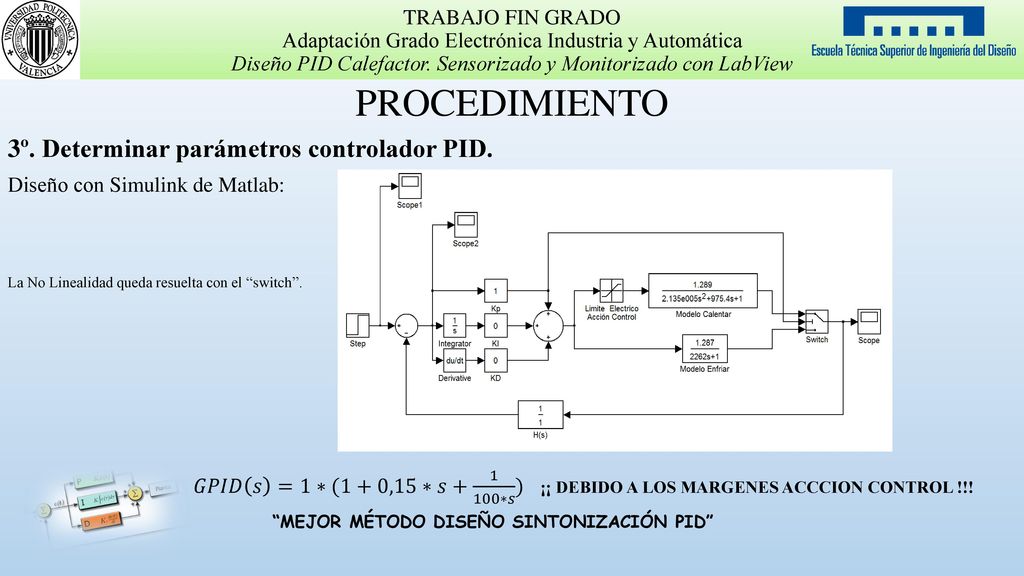

10 PROCEDIMIENTO 3º. Determinar parámetros controlador PID.
TRABAJO FIN GRADO Adaptación Grado Electrónica Industria y Automática Diseño PID Calefactor. Sensorizado y Monitorizado con LabView PROCEDIMIENTO 3º. Determinar parámetros controlador PID. Diseño con Simulink de Matlab: La No Linealidad queda resuelta con el “switch”. 𝐺𝑃𝐼𝐷 𝑠 =1∗(1+0,15∗𝑠 ∗𝑠 ) ¡¡ DEBIDO A LOS MARGENES ACCCION CONTROL !!! “MEJOR MÉTODO DISEÑO SINTONIZACIÓN PID”

11 PROCEDIMIENTO 3º. Determinar parámetros controlador PID. Sintonización
TRABAJO FIN GRADO Adaptación Grado Electrónica Industria y Automática Diseño PID Calefactor. Sensorizado y Monitorizado con LabView PROCEDIMIENTO 3º. Determinar parámetros controlador PID. Analítico Sintonización

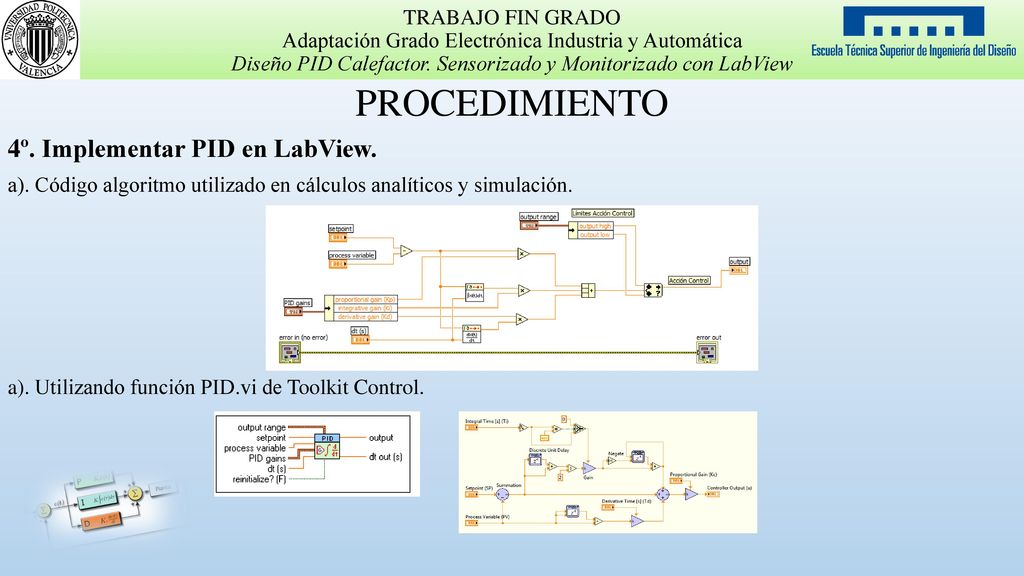

12 PROCEDIMIENTO 4º. Implementar PID en LabView.
TRABAJO FIN GRADO Adaptación Grado Electrónica Industria y Automática Diseño PID Calefactor. Sensorizado y Monitorizado con LabView PROCEDIMIENTO 4º. Implementar PID en LabView. a). Código algoritmo utilizado en cálculos analíticos y simulación. a). Utilizando función PID.vi de Toolkit Control.

13 PROCEDIMIENTO 4º. Implementar PID en LabView.
TRABAJO FIN GRADO Adaptación Grado Electrónica Industria y Automática Diseño PID Calefactor. Sensorizado y Monitorizado con LabView PROCEDIMIENTO 4º. Implementar PID en LabView. a). Código algoritmo utilizado en cálculos analíticos y simulación. a). Utilizando función PID.vi de Toolkit Control.

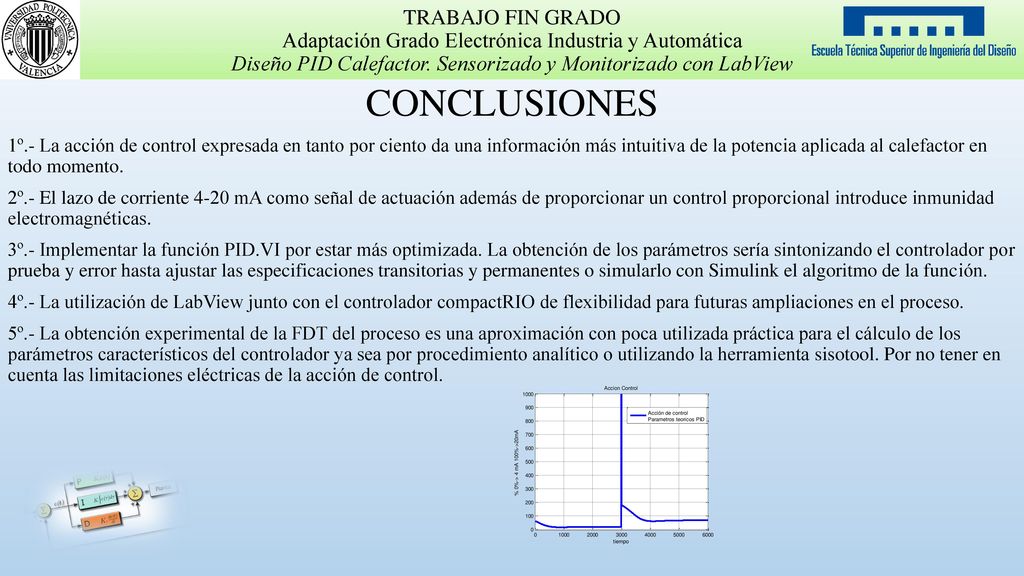

14 TRABAJO FIN GRADO Adaptación Grado Electrónica Industria y Automática Diseño PID Calefactor. Sensorizado y Monitorizado con LabView CONCLUSIONES 1º.- La acción de control expresada en tanto por ciento da una información más intuitiva de la potencia aplicada al calefactor en todo momento. 2º.- El lazo de corriente 4-20 mA como señal de actuación además de proporcionar un control proporcional introduce inmunidad electromagnéticas. 3º.- Implementar la función PID.VI por estar más optimizada. La obtención de los parámetros sería sintonizando el controlador por prueba y error hasta ajustar las especificaciones transitorias y permanentes o simularlo con Simulink el algoritmo de la función. 4º.- La utilización de LabView junto con el controlador compactRIO de flexibilidad para futuras ampliaciones en el proceso. 5º.- La obtención experimental de la FDT del proceso es una aproximación con poca utilizada práctica para el cálculo de los parámetros característicos del controlador ya sea por procedimiento analítico o utilizando la herramienta sisotool. Por no tener en cuenta las limitaciones eléctricas de la acción de control.

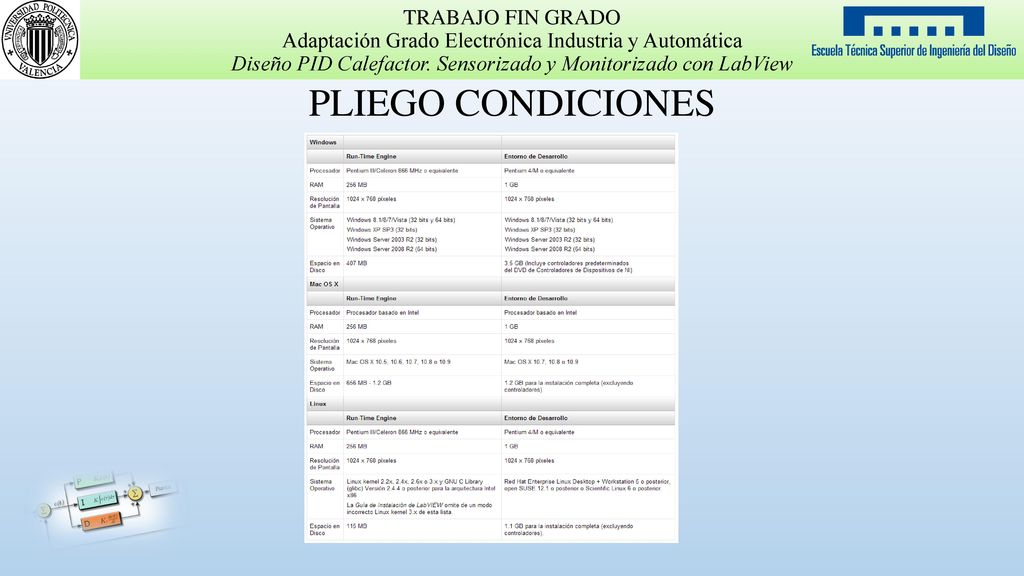

15 TRABAJO FIN GRADO Adaptación Grado Electrónica Industria y Automática Diseño PID Calefactor. Sensorizado y Monitorizado con LabView PLIEGO CONDICIONES

16 Referencia Fabricante
TRABAJO FIN GRADO Adaptación Grado Electrónica Industria y Automática Diseño PID Calefactor. Sensorizado y Monitorizado con LabView PRESUPUESTO CONCEPTO Laboral HORAS Trabajo COSTE/HORA Euros sin IVA TOTAL Coste base Mecanizado caja 5 35 175 € Cableado y montaje 2 70 € Toma datos temporales proceso 16 560 € Modelizar proceso 12 50 600 € Diseño PID 24 1.200 € Simular PID 8 400 € Desarrollo aplicación LabView 40 2.000 € Redactar proyecto 64 2.240 € CONCEPTO Referencia Fabricante UNIDADES PRECIO/UNIDAD Euros sin IVA TOTAL Coste base Caja Eléctrica pared RS-Amidata 1 126,50 126,10 € Carril montaje DIN Tyco Electronics 2 17,40 34,80 € Soporte montaje carril DIN National Instruments NI 9915 28,70 28,70 € CompactRIO Ethernet 8 ranuras National Instruments NI c-RIO 9074 885,00 885,00 € Modulo salida analógica 4 canales 100 KS/s, 16 bits, 0-20 mA National Instruments NI 9265 450,12 900,24 € Módulo entrada analógica 24 bits 4 canales 100 Ohmios RTD National Instruments NI 9217 495,00 990 € Relé estado sólido carril DIN 240V AC 25 A control 4-20mA ENDA ERCA1-225PA 8 55,00 440 € Sensor PT100 Reckman R14-1B2-4/50T2000 RS-Amidata 23,48 187,84 €

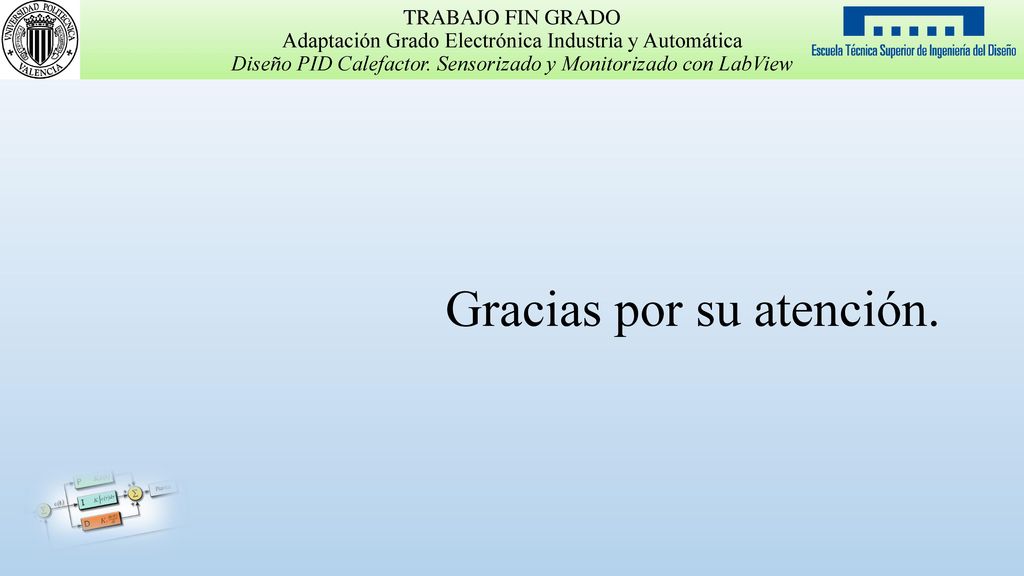

17 Gracias por su atención.
TRABAJO FIN GRADO Adaptación Grado Electrónica Industria y Automática Diseño PID Calefactor. Sensorizado y Monitorizado con LabView Gracias por su atención.
