2 BANDA EUROPEA En Europa a finales de los 40, despues de la Segunda Guerra Mundial se comenzaron a disenar sistemas mas eficientes en espacio y energia: 1- Poleas mas pequenas 2- Tensionadores mas cortos 3- Motores con menos fuerza (energia) Para ello se necesitaban bandas mucho mas delgadas, mas ligeras, mas flexibles longitudinalmente y mas fuertes…. Por ello empezaron a usarse telas con hilos monofilamento. Por estos motivos es por los que la banda ligera tambien se conoce como monofilamento o banda de estilo europeo.

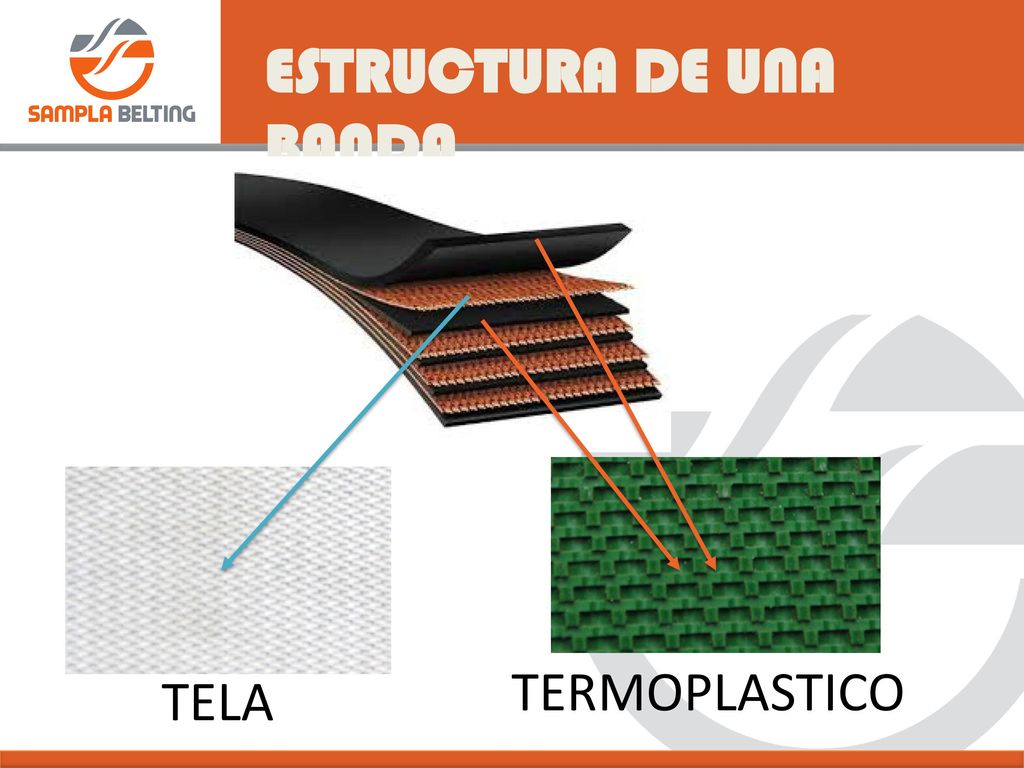

3 ESTRUCTURA DE UNA BANDA
TERMOPLASTICO TELA

4 ESTRUCTURA DE UNA BANDA
TELA: es el elemento principal de la banda. 1- Da fuerza a la banda – Elongacion – Que no se estire 2- Da flexibilidad a la banda CUBIERTAS Y ENTRE-TELAS: 1- Cubierta superior e inferior para proteger telas 2- Grabado especial para aumentar agarre y/o reducir friccion 3- Entre-telas: termoplastico entre dos telas para unirlas

5 ESTRUCTURA DE UNA BANDA
Cubierta Superior Entre-Tela Tela Cubierta Inferior

6 ESTRUCTURA DE LA TELA (1) Urdimbre (rojo): es el conjunto de hilos longitudinales. (2) Trama (azul): Conjunto de hilos transversales *Normalmente poliester.

7 TIPOS DE HILO MONOFILAMENTO: un filamento solo solido – tipo cable o hilo de pescar. Ligero, delgado y resistente. MULTIFILAMENTO: varios filamentos unidos. Mas pesado y grueso.

8 URDIMBRE Es el elemento que da fuerza (en termino de elongacion) a la banda. No importa el grosor de la cubierta, la resistencia a la elongacion viene de la urdimbre de las telas. Cuantas mas telas, mas resistencia tiene la banda. El estandar es medir la fuerza necesaria para elongar la banda un 1% en el largo. Se mide Newtons por milimetro de ancho (N/mm) en Europa y en Libras de fuerza por pulgada de ancho (lbsf/in) en Estados Unidos. Esto nos da una indicacion de la resistencia a la elongacion de la banda.

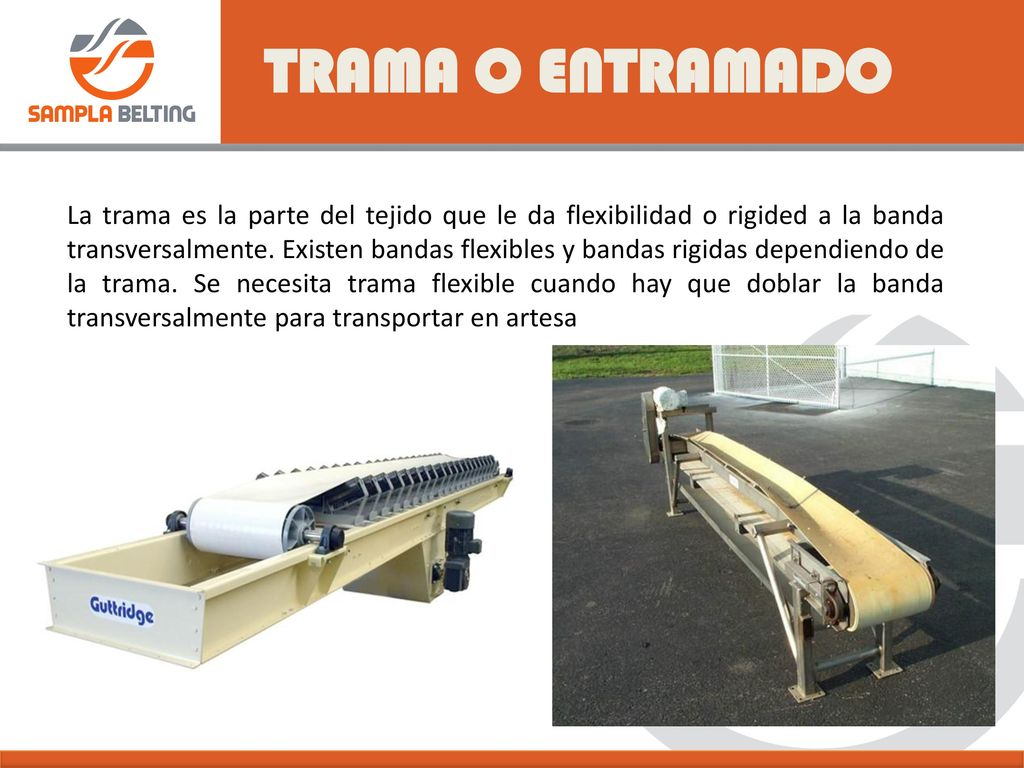

9 TRAMA O ENTRAMADO La trama es la parte del tejido que le da flexibilidad o rigided a la banda transversalmente. Existen bandas flexibles y bandas rigidas dependiendo de la trama. Se necesita trama flexible cuando hay que doblar la banda transversalmente para transportar en artesa

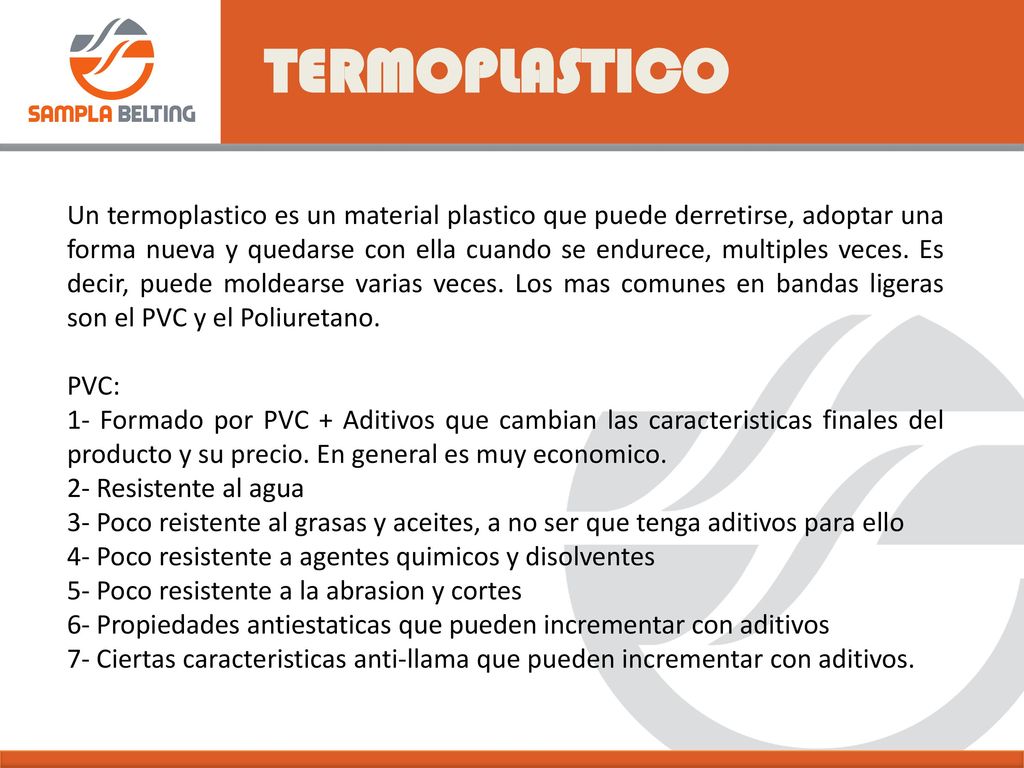

10 TERMOPLASTICO Un termoplastico es un material plastico que puede derretirse, adoptar una forma nueva y quedarse con ella cuando se endurece, multiples veces. Es decir, puede moldearse varias veces. Los mas comunes en bandas ligeras son el PVC y el Poliuretano. PVC: 1- Formado por PVC + Aditivos que cambian las caracteristicas finales del producto y su precio. En general es muy economico. 2- Resistente al agua 3- Poco reistente al grasas y aceites, a no ser que tenga aditivos para ello 4- Poco resistente a agentes quimicos y disolventes 5- Poco resistente a la abrasion y cortes 6- Propiedades antiestaticas que pueden incrementar con aditivos 7- Ciertas caracteristicas anti-llama que pueden incrementar con aditivos.

11 TERMOPLASTICO PU: 1- Formado 100% por Poliuretano, sin aditivos.
2- Poco resistente al agua 3- Resistente a grasas y aceites 4- Resistente a agentes quimicos y disolventes 5- Resistente a la abrasion y cortes 6- No tiene propiedade antiestaticas 7- No tiene propiedades anti-llama. 8- Precio mas elevado que el PVC.

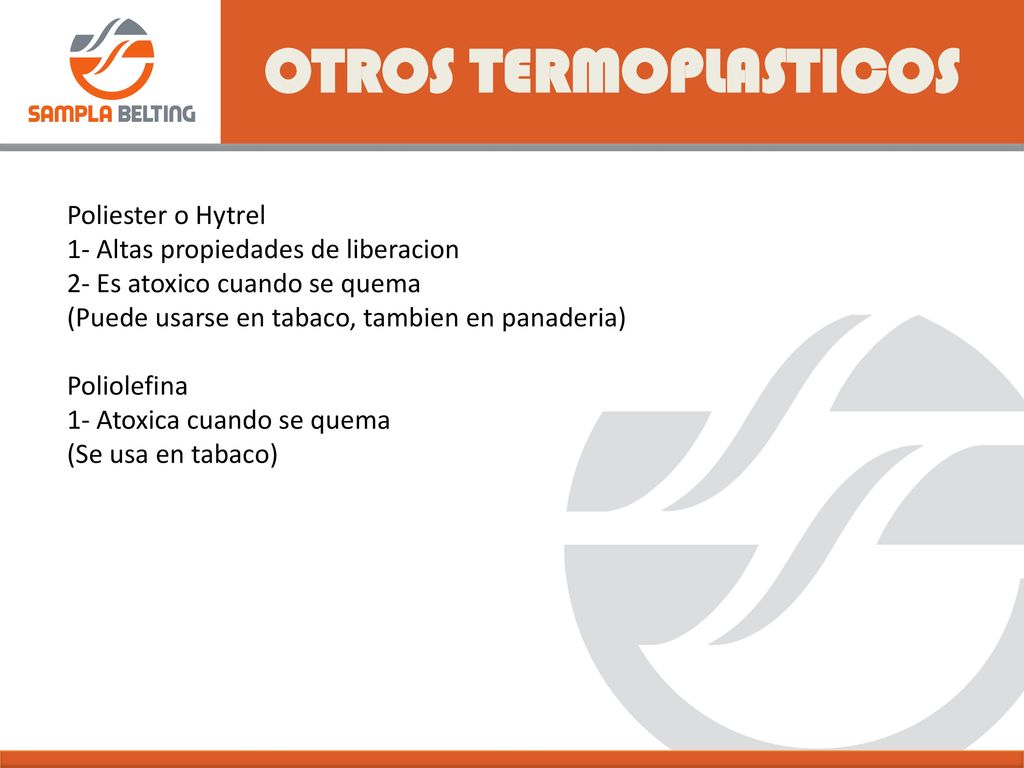

12 OTROS TERMOPLASTICOS Poliester o Hytrel
1- Altas propiedades de liberacion 2- Es atoxico cuando se quema (Puede usarse en tabaco, tambien en panaderia) Poliolefina 1- Atoxica cuando se quema (Se usa en tabaco)

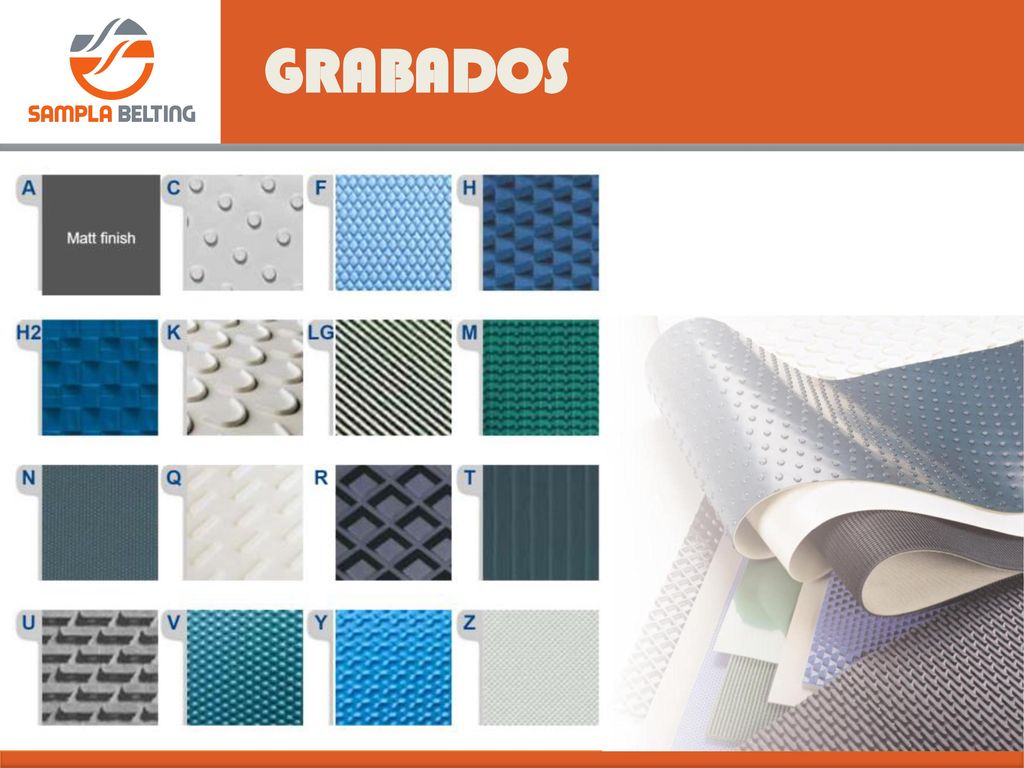

13 GRABADOS La cubierta puede tener distints tipos de grabados. Los grabados tienen dos funciones principales: 1- Agarre – Que la banda tenga mayor agarre al producto que esta transportando, por ejemplo para productos ligeros o transporte inclinado 2- Reducir friccion – Si la banda tiene cubierta in ferior, por ejemplo, y esta instalada en una mesa de acero, necesita reducer la friccion de la cubierta inferior con la mesa para poder deslizarse con facilidad

14 GRABADOS

15 COLORES Los colores son importantes en ciertos casos:
1- Colores que danan la vision del operario 2- Colores que afectan a lectores opticos 3- Colores que muestran mejor las manchas (siendo asi mas faciles de limpiar)

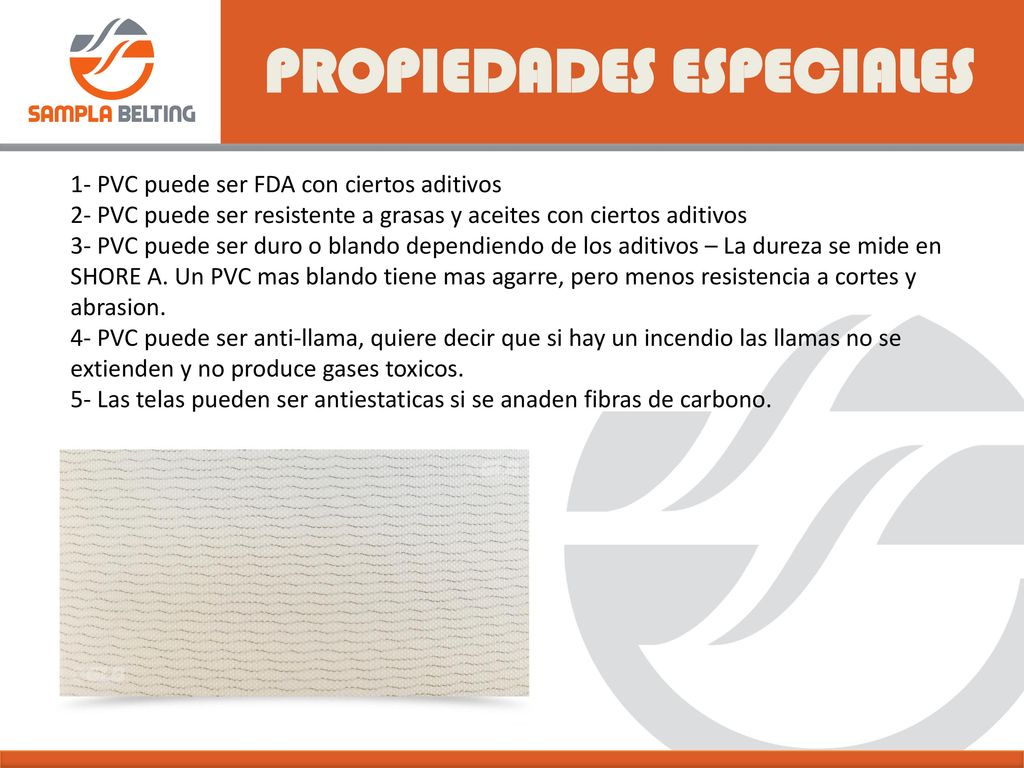

16 PROPIEDADES ESPECIALES
1- PVC puede ser FDA con ciertos aditivos 2- PVC puede ser resistente a grasas y aceites con ciertos aditivos 3- PVC puede ser duro o blando dependiendo de los aditivos – La dureza se mide en SHORE A. Un PVC mas blando tiene mas agarre, pero menos resistencia a cortes y abrasion. 4- PVC puede ser anti-llama, quiere decir que si hay un incendio las llamas no se extienden y no produce gases toxicos. 5- Las telas pueden ser antiestaticas si se anaden fibras de carbono.

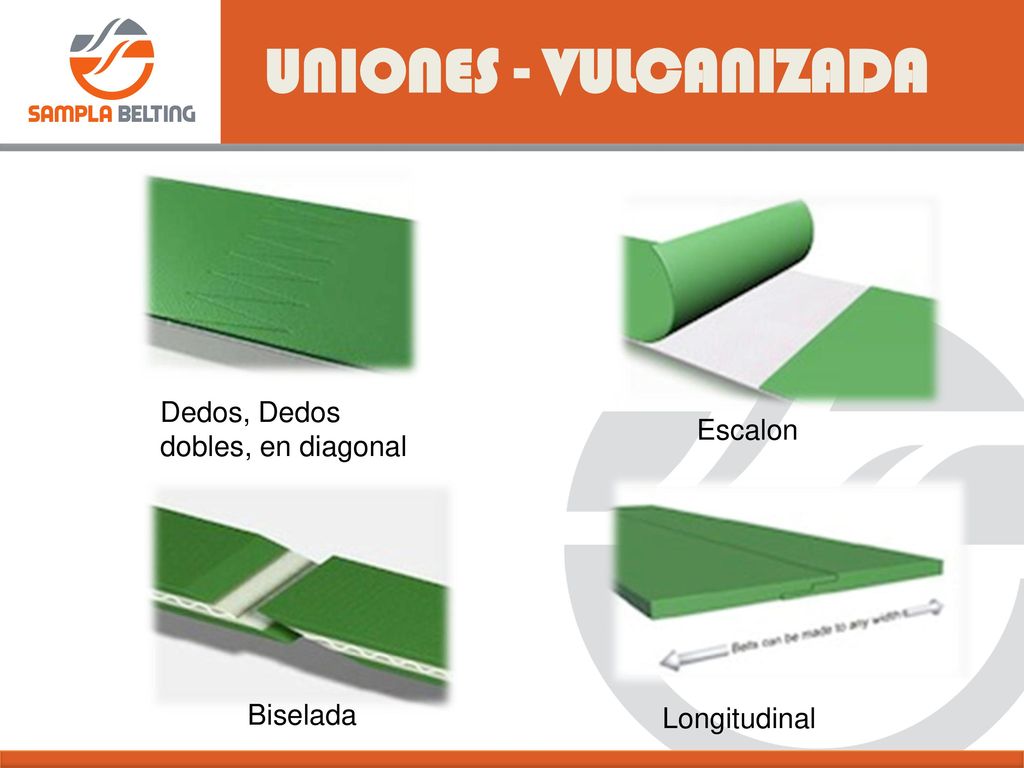

17 UNIONES - VULCANIZADA Dedos, Dedos dobles, en diagonal Escalon
Biselada Longitudinal

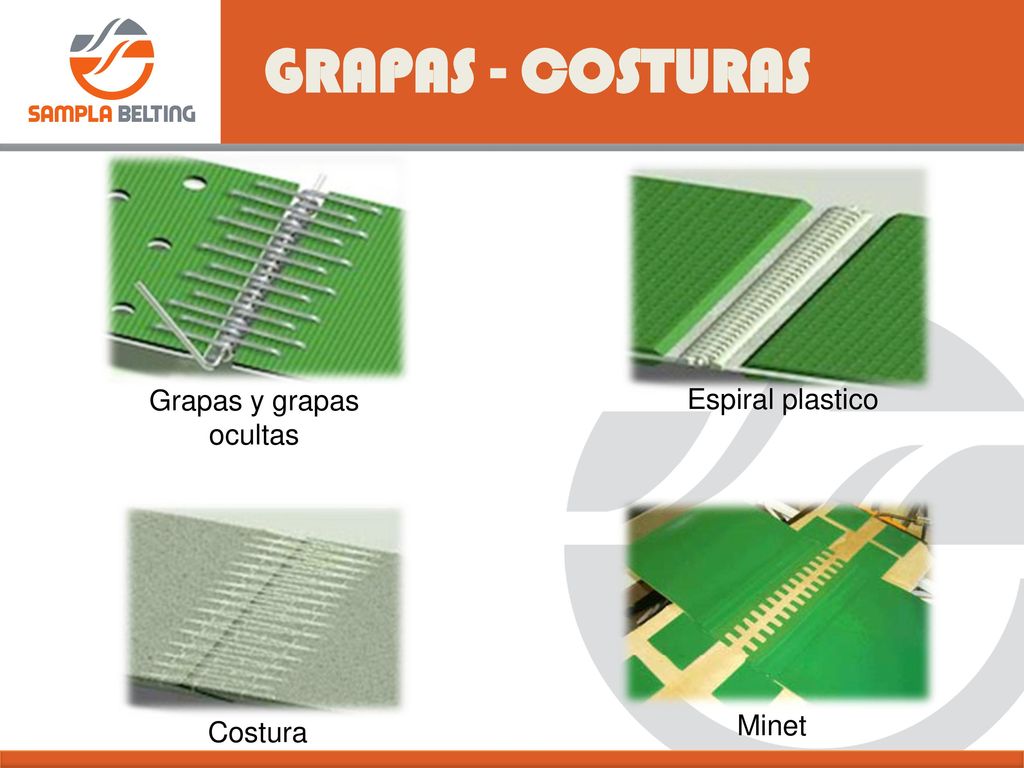

18 Grapas y grapas ocultas
GRAPAS - COSTURAS Grapas y grapas ocultas Espiral plastico Minet Costura

19 SOLDADURAS Paredes laterales. Evitan caida la teral del producto Empujadores. Evitan que el producto ruede hacia atras en transporte incliando Almohadas. Amortiguan la caida del producto a la banda. Guias. Evitan que la banda se salga y mueva por los lados

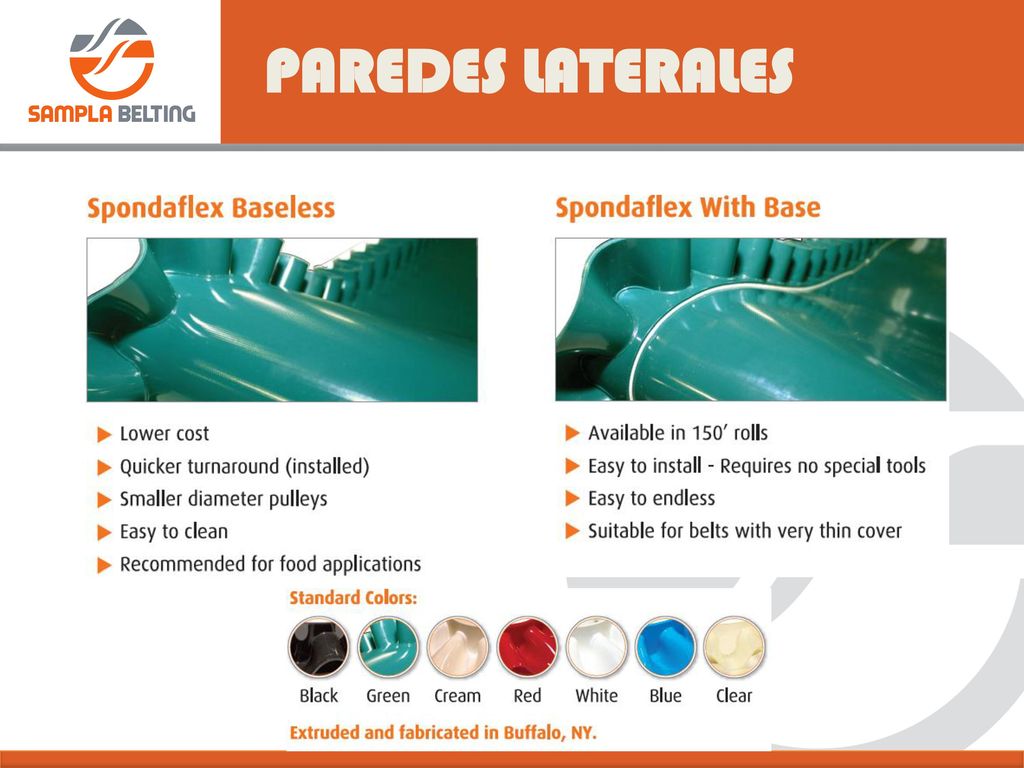

20 PAREDES LATERALES

21 PERFORACIONES Las perforaciones se suelen usar para sujetar el producto a la banda mediante un sistema de aspiradores. De esta forma, si la maquina esta cortando o lijando el producto, este no se mueve.

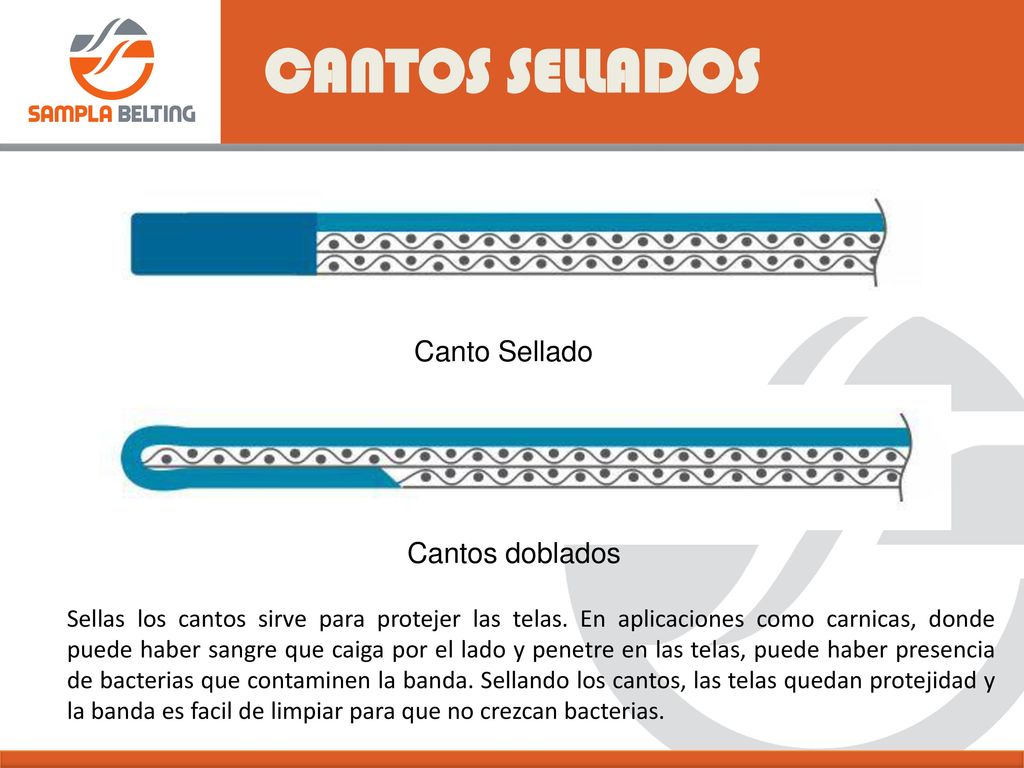

22 CANTOS SELLADOS Canto Sellado Cantos doblados
Sellas los cantos sirve para protejer las telas. En aplicaciones como carnicas, donde puede haber sangre que caiga por el lado y penetre en las telas, puede haber presencia de bacterias que contaminen la banda. Sellando los cantos, las telas quedan protejidad y la banda es facil de limpiar para que no crezcan bacterias.

23 QUE PREGUNTAR 1- Que esta usando el cliente ahora? Tiene problemas?
2- Que hace la banda? Que transporta exactamente? 3- Es transporte inclinado o es horizontal? 4- Trabaja en temperatura ambiente? O temperaturas elevadas o bajas? 5- Cual es el diametro de las poleas? 6- Cual es el ancho y largo de la banda?
