1 POR: SABINA VARELA CAVIEDES CAMILA ROJAS BLAU
RUEDAS DENTADAS POR: SABINA VARELA CAVIEDES CAMILA ROJAS BLAU

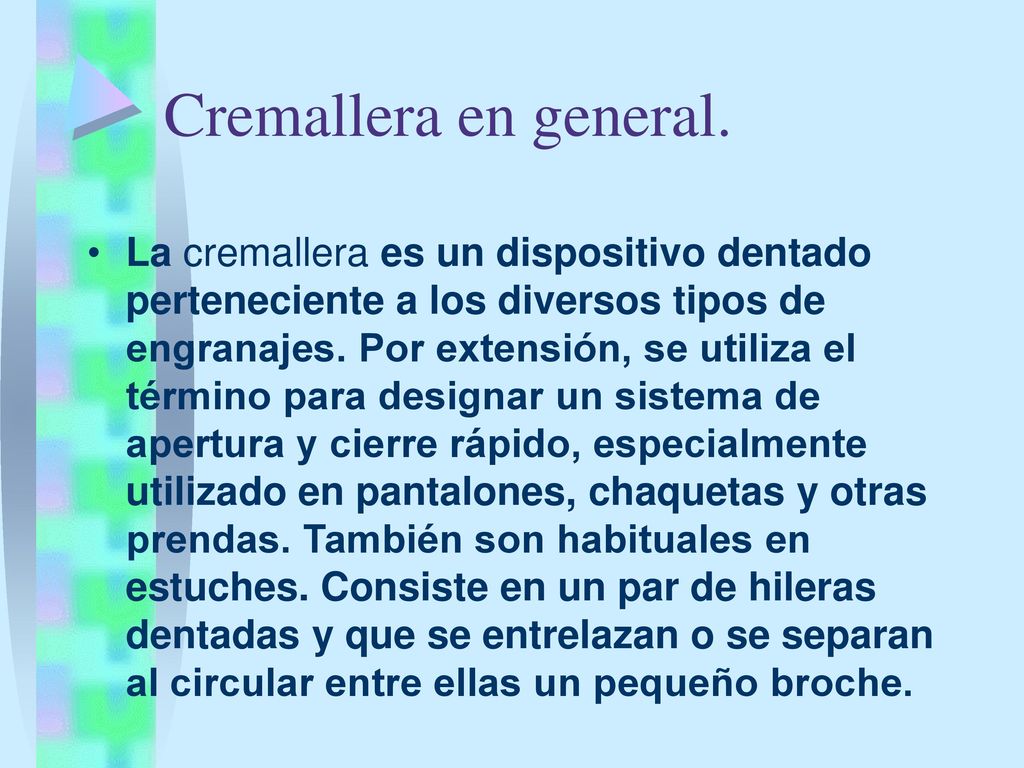

2 Cremallera en general. La cremallera es un dispositivo dentado perteneciente a los diversos tipos de engranajes. Por extensión, se utiliza el término para designar un sistema de apertura y cierre rápido, especialmente utilizado en pantalones, chaquetas y otras prendas. También son habituales en estuches. Consiste en un par de hileras dentadas y que se entrelazan o se separan al circular entre ellas un pequeño broche.

3

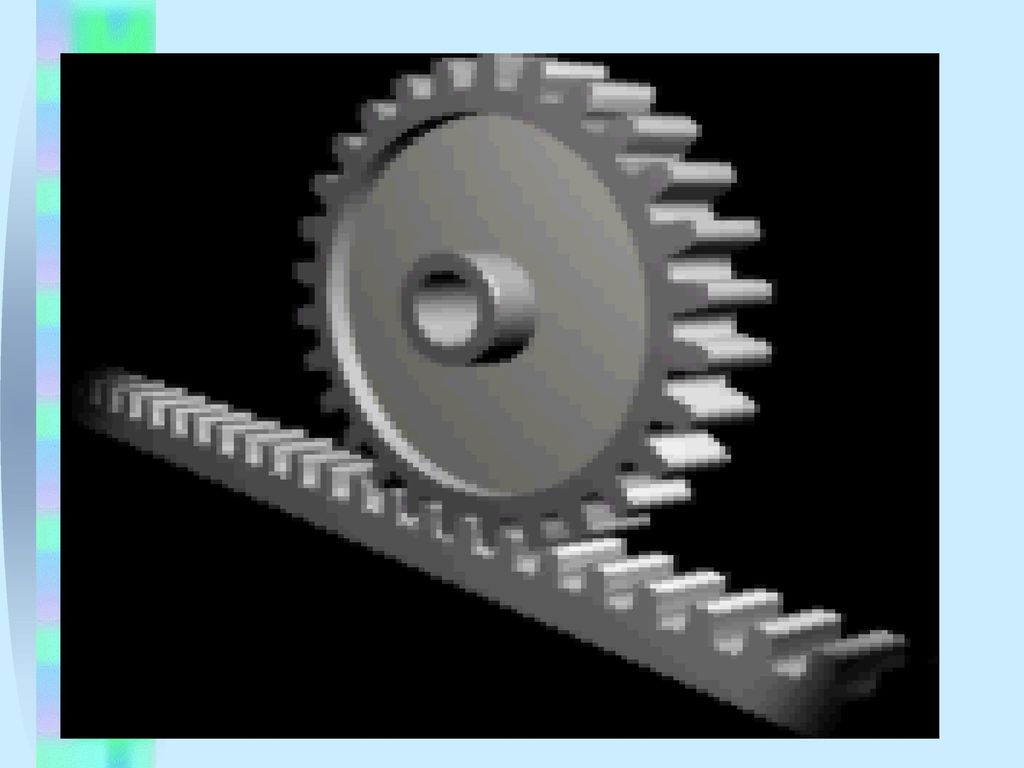

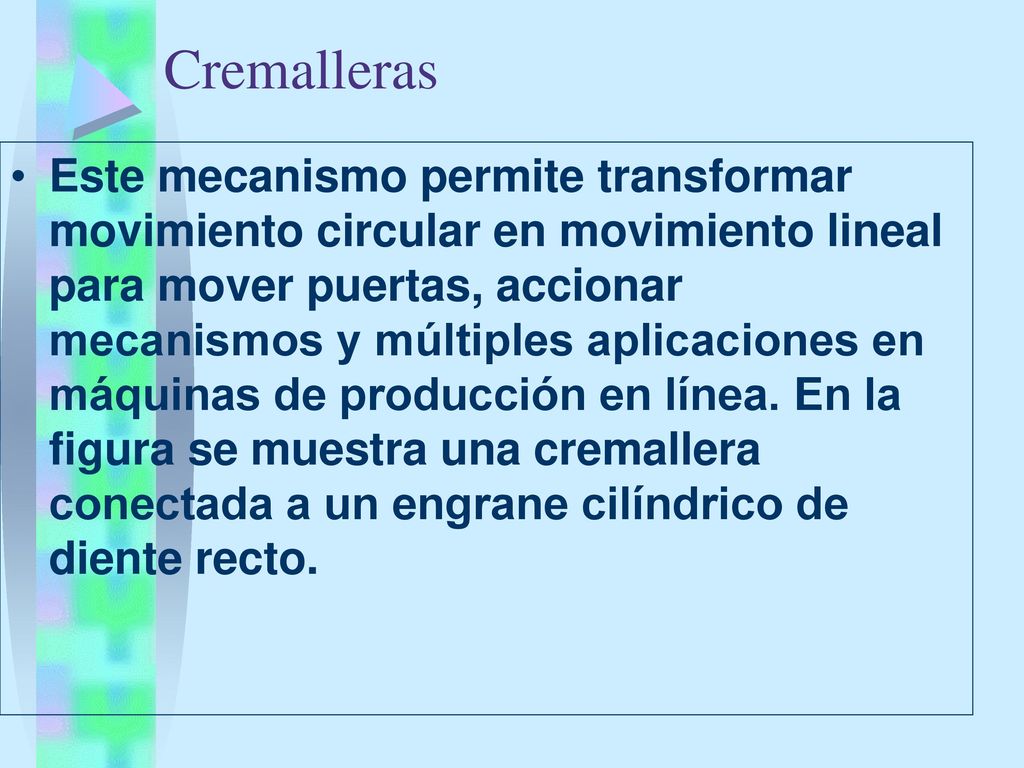

4 Cremalleras Este mecanismo permite transformar movimiento circular en movimiento lineal para mover puertas, accionar mecanismos y múltiples aplicaciones en máquinas de producción en línea. En la figura se muestra una cremallera conectada a un engrane cilíndrico de diente recto.

5

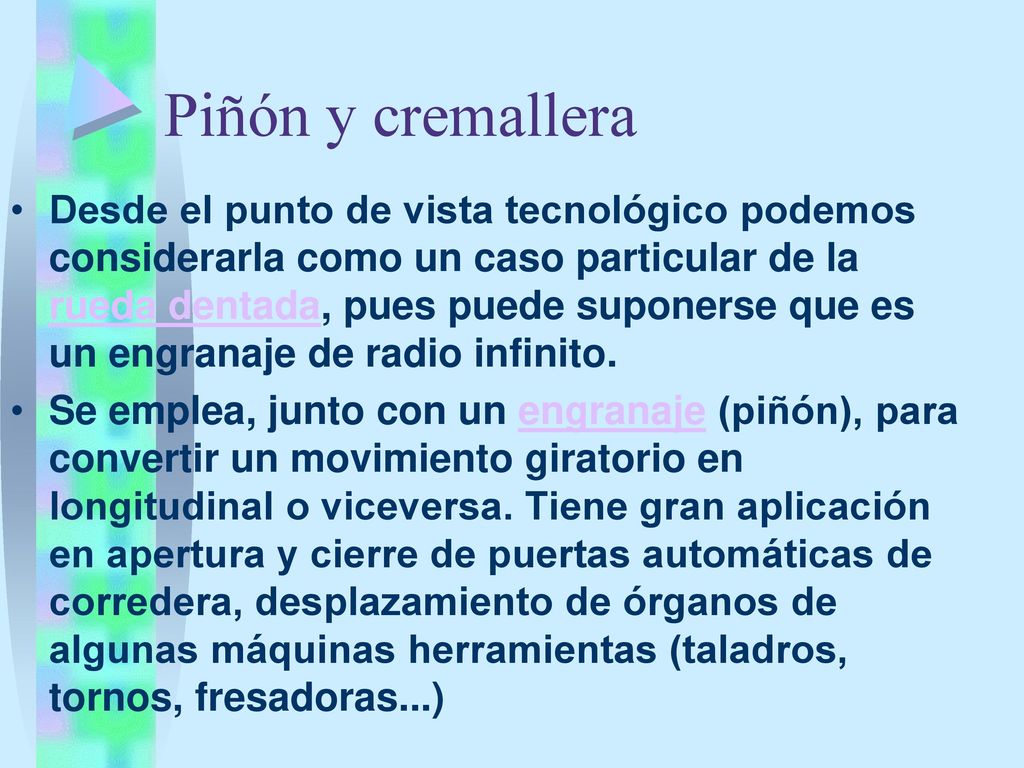

6 Piñón y cremallera Desde el punto de vista tecnológico podemos considerarla como un caso particular de la rueda dentada, pues puede suponerse que es un engranaje de radio infinito. Se emplea, junto con un engranaje (piñón), para convertir un movimiento giratorio en longitudinal o viceversa. Tiene gran aplicación en apertura y cierre de puertas automáticas de corredera, desplazamiento de órganos de algunas máquinas herramientas (taladros, tornos, fresadoras...)

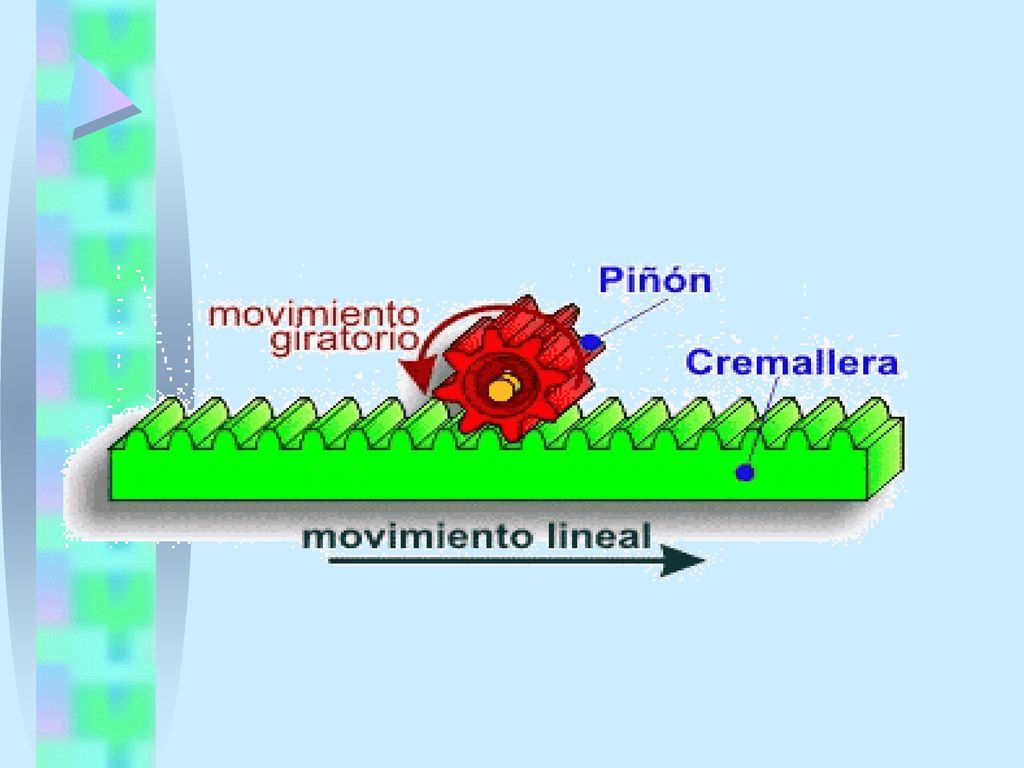

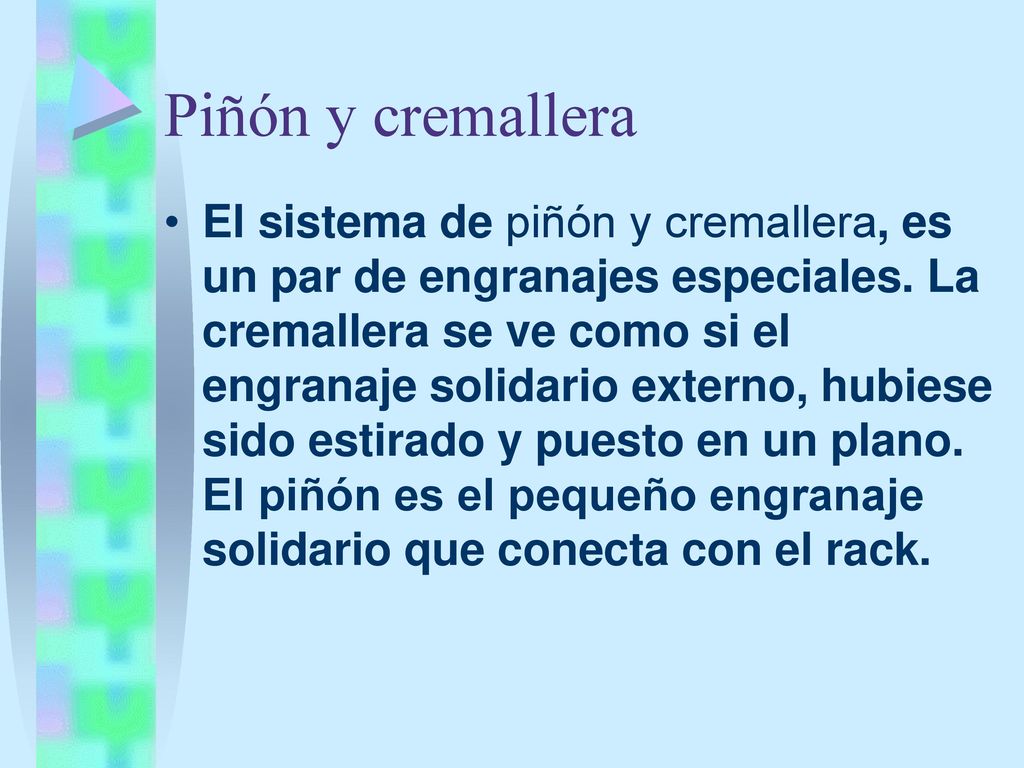

7 Piñón y cremallera El sistema de piñón y cremallera, es un par de engranajes especiales. La cremallera se ve como si el engranaje solidario externo, hubiese sido estirado y puesto en un plano. El piñón es el pequeño engranaje solidario que conecta con el rack.

8

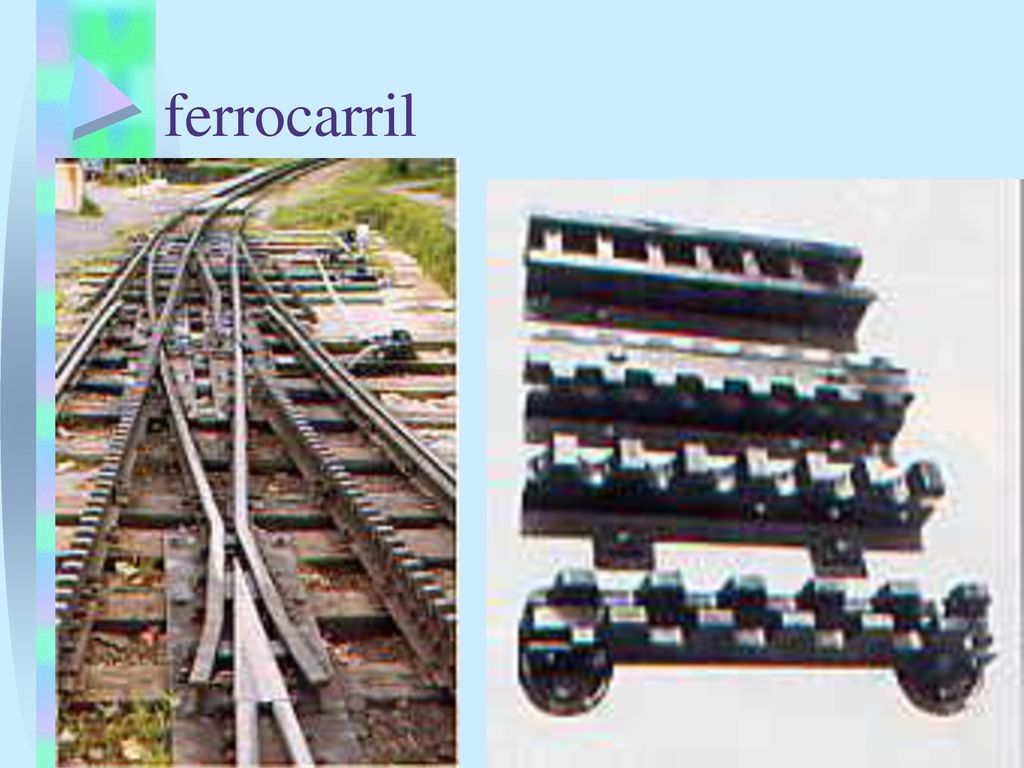

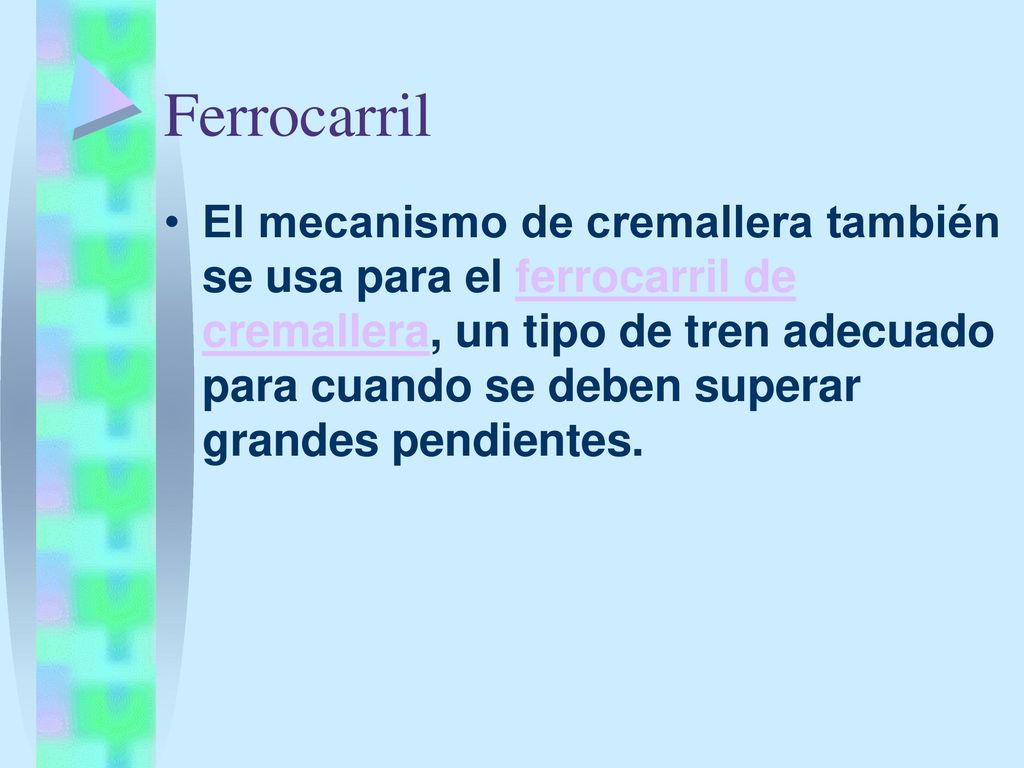

9 Ferrocarril El mecanismo de cremallera también se usa para el ferrocarril de cremallera, un tipo de tren adecuado para cuando se deben superar grandes pendientes.

10 ferrocarril

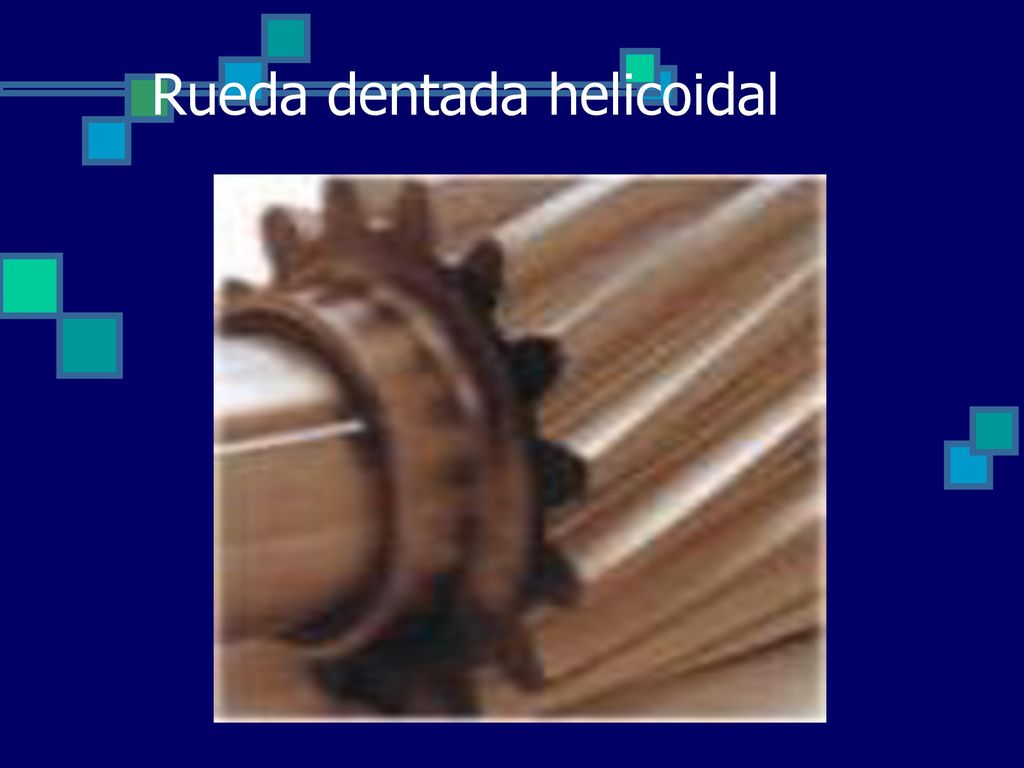

11 Rueda dentada helicoidal

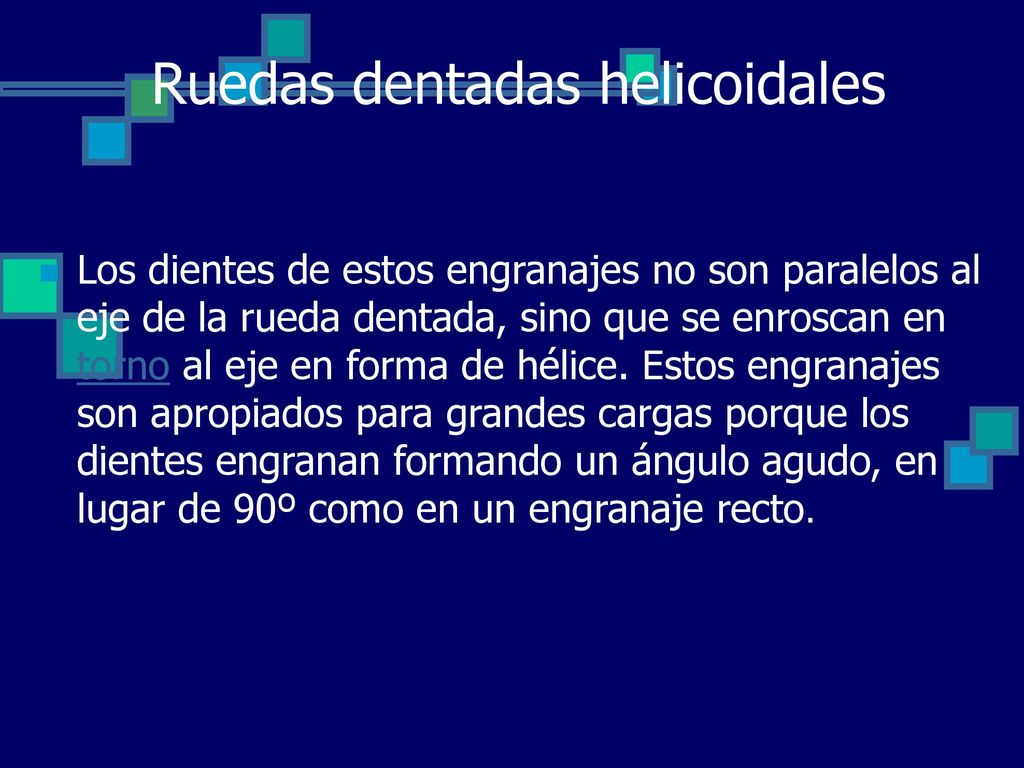

12 Ruedas dentadas helicoidales
Los dientes de estos engranajes no son paralelos al eje de la rueda dentada, sino que se enroscan en torno al eje en forma de hélice. Estos engranajes son apropiados para grandes cargas porque los dientes engranan formando un ángulo agudo, en lugar de 90º como en un engranaje recto.

13

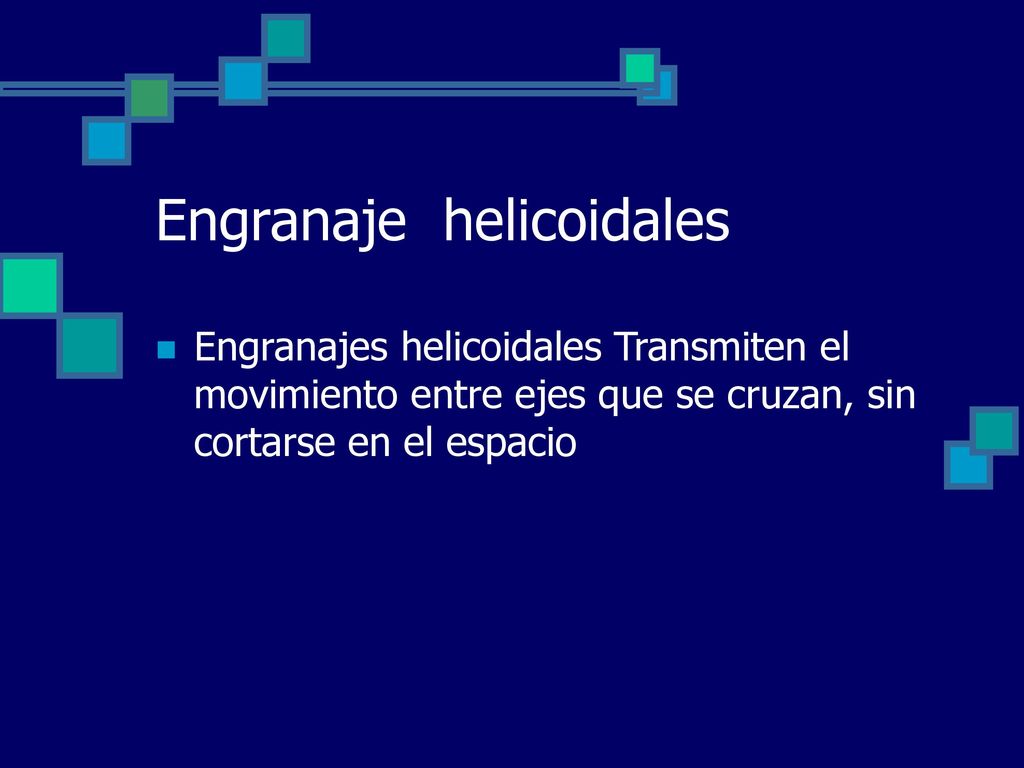

14 Engranaje helicoidales

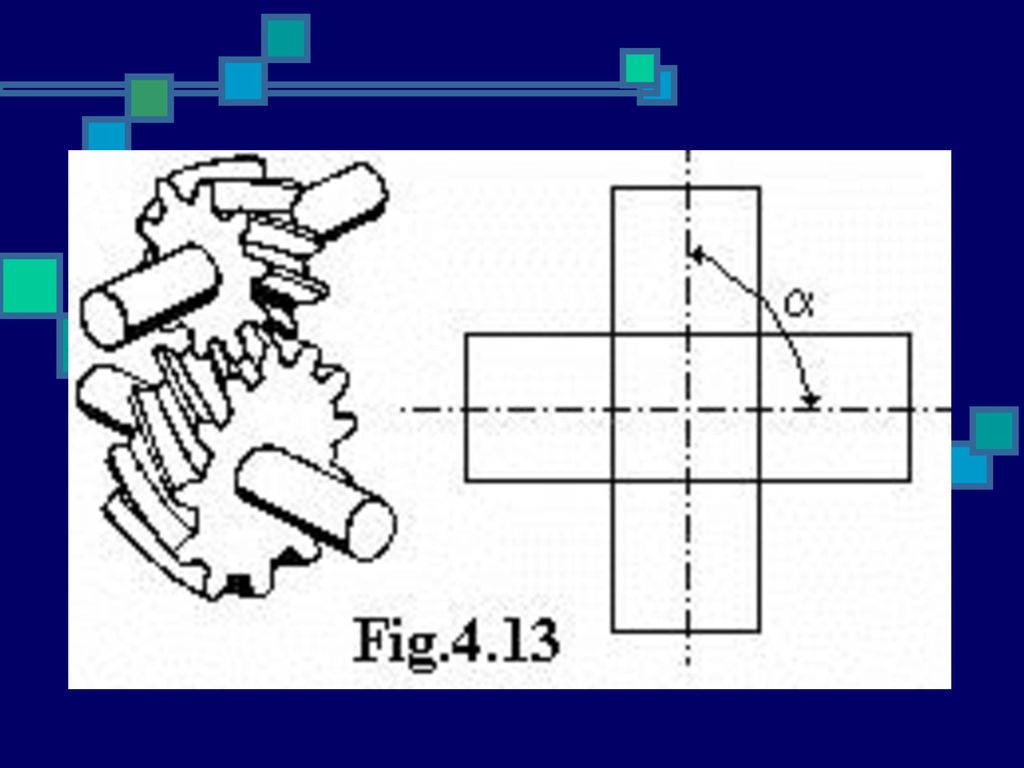

Engranajes helicoidales Transmiten el movimiento entre ejes que se cruzan, sin cortarse en el espacio

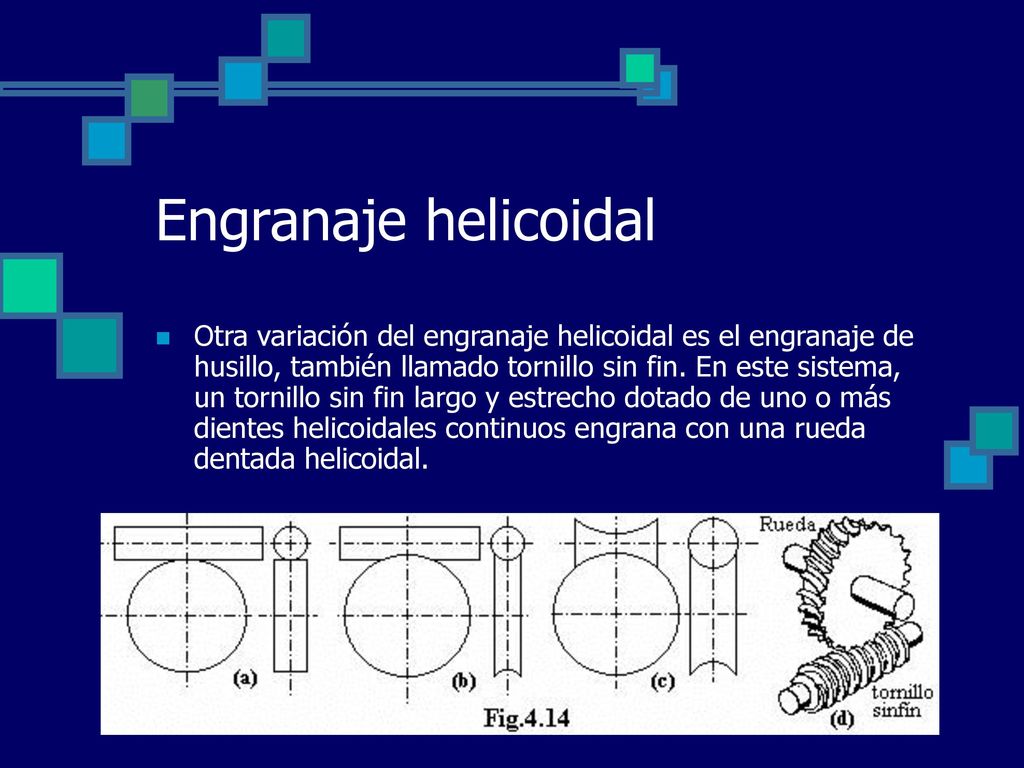

15 Engranaje helicoidal Otra variación del engranaje helicoidal es el engranaje de husillo, también llamado tornillo sin fin. En este sistema, un tornillo sin fin largo y estrecho dotado de uno o más dientes helicoidales continuos engrana con una rueda dentada helicoidal.

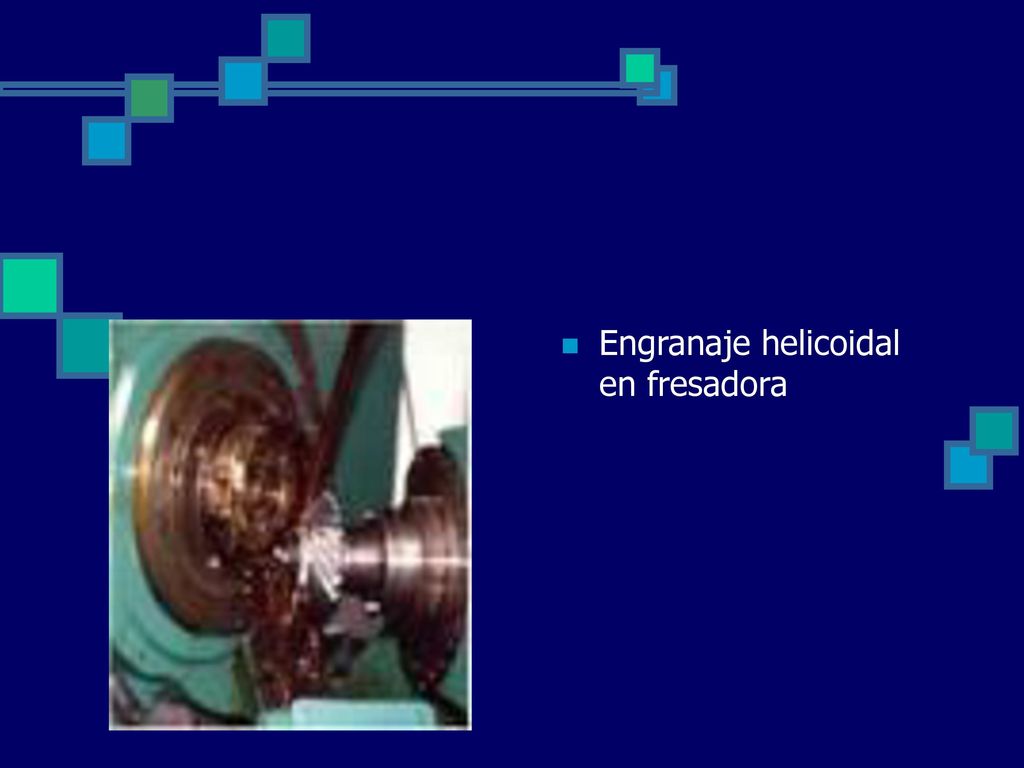

16 Engranaje helicoidal en fresadora

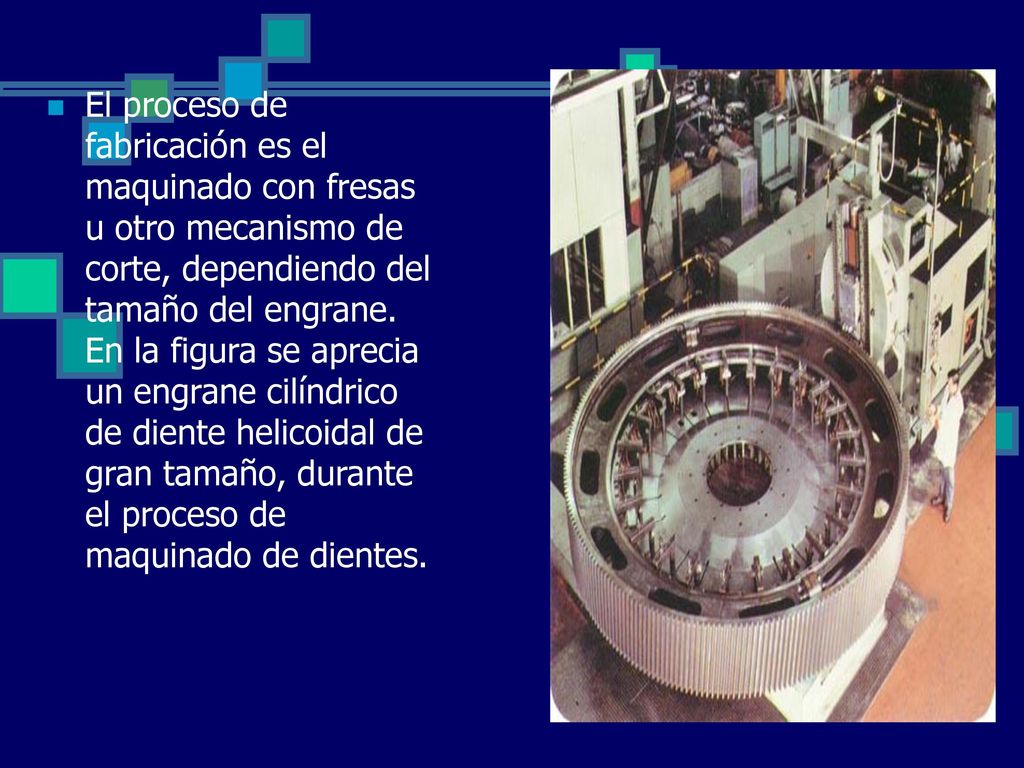

17 El proceso de fabricación es el maquinado con fresas u otro mecanismo de corte, dependiendo del tamaño del engrane. En la figura se aprecia un engrane cilíndrico de diente helicoidal de gran tamaño, durante el proceso de maquinado de dientes.

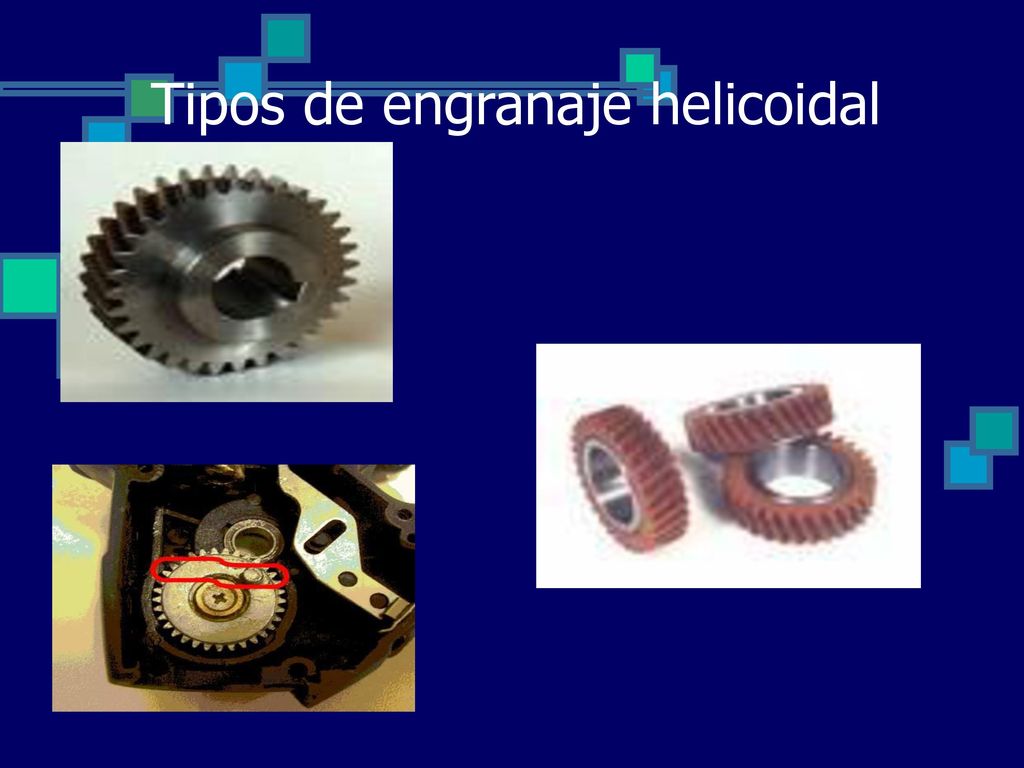

18 Tipos de engranaje helicoidal

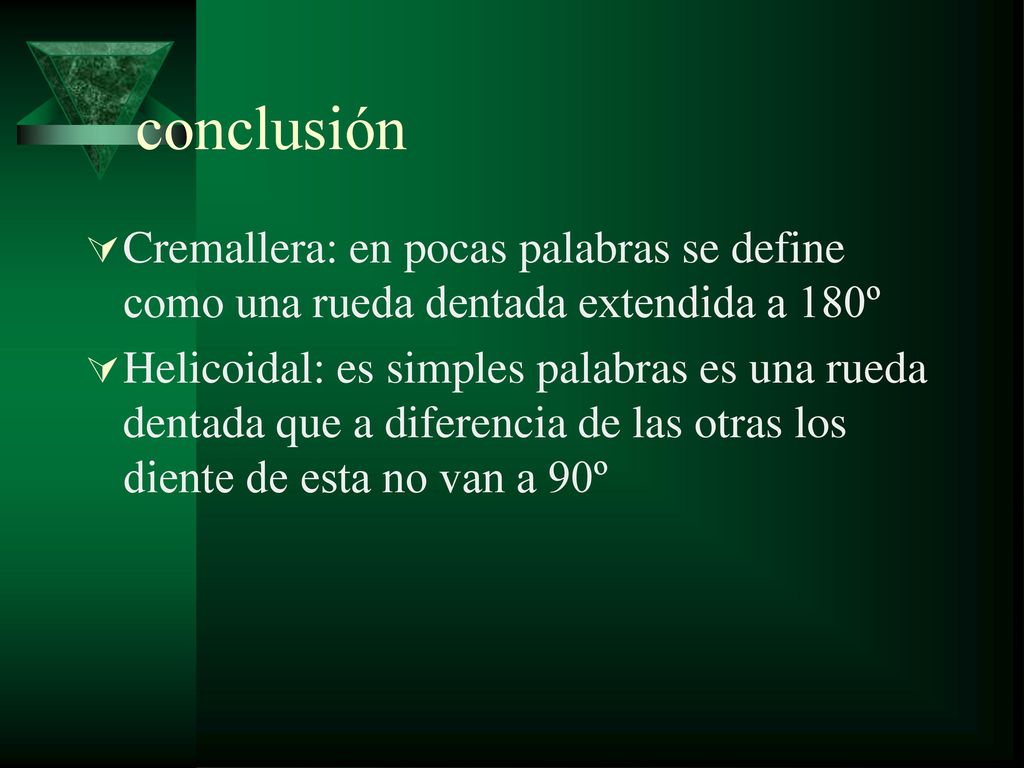

19 conclusión Cremallera: en pocas palabras se define como una rueda dentada extendida a 180º Helicoidal: es simples palabras es una rueda dentada que a diferencia de las otras los diente de esta no van a 90º

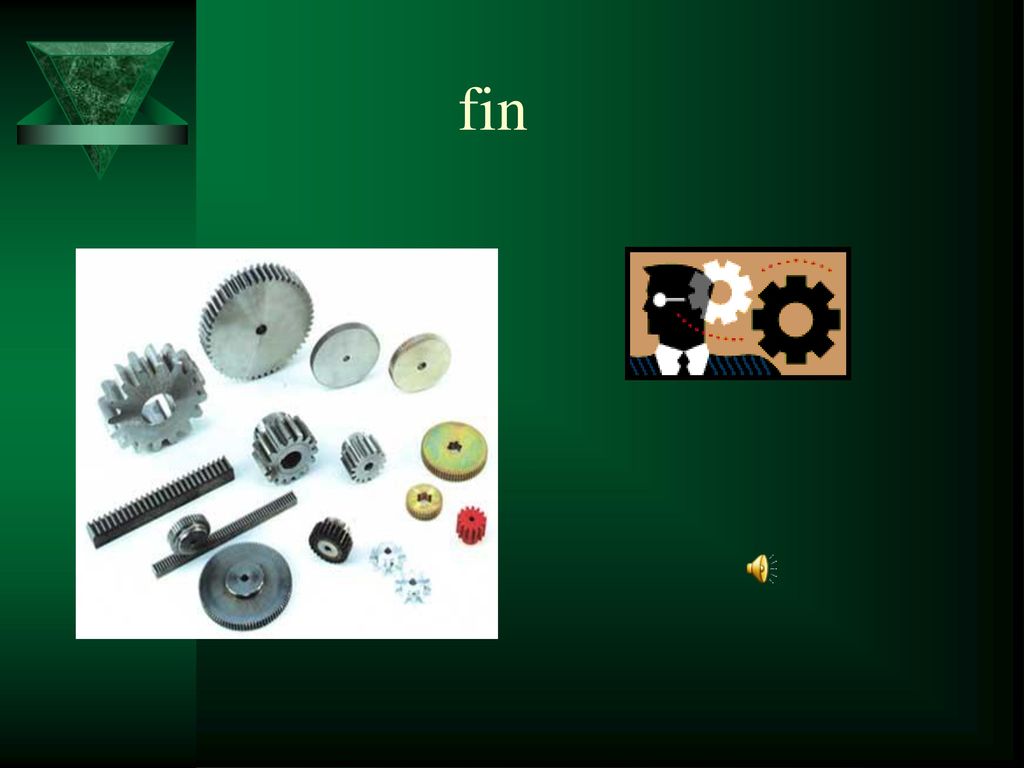

20 fin
