PETRÓLEO Y MEDIO AMBIENTE

Presentación del tema: "PETRÓLEO Y MEDIO AMBIENTE"— Transcripción de la presentación:

1 PETRÓLEO Y MEDIO AMBIENTE

2 OBJETIVO Tomar conciencia de la responsabilidad que tiene la industria de Hidrocarburos frente al Medio Ambiente

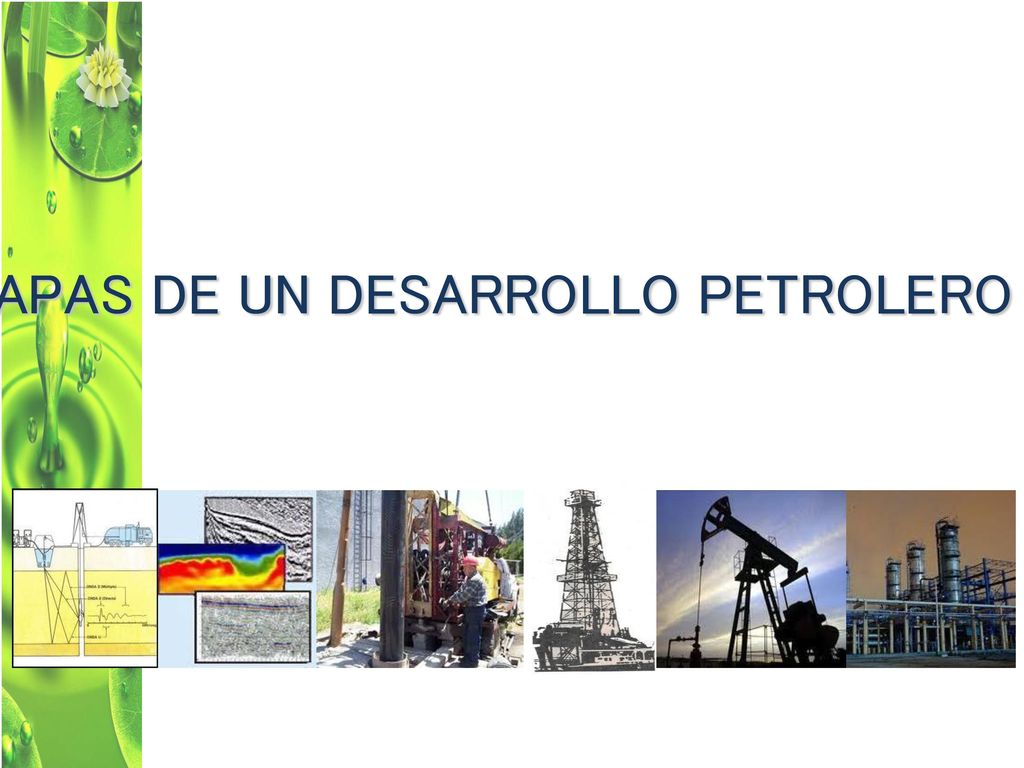

3 ETAPAS DE UN DESARROLLO PETROLERO

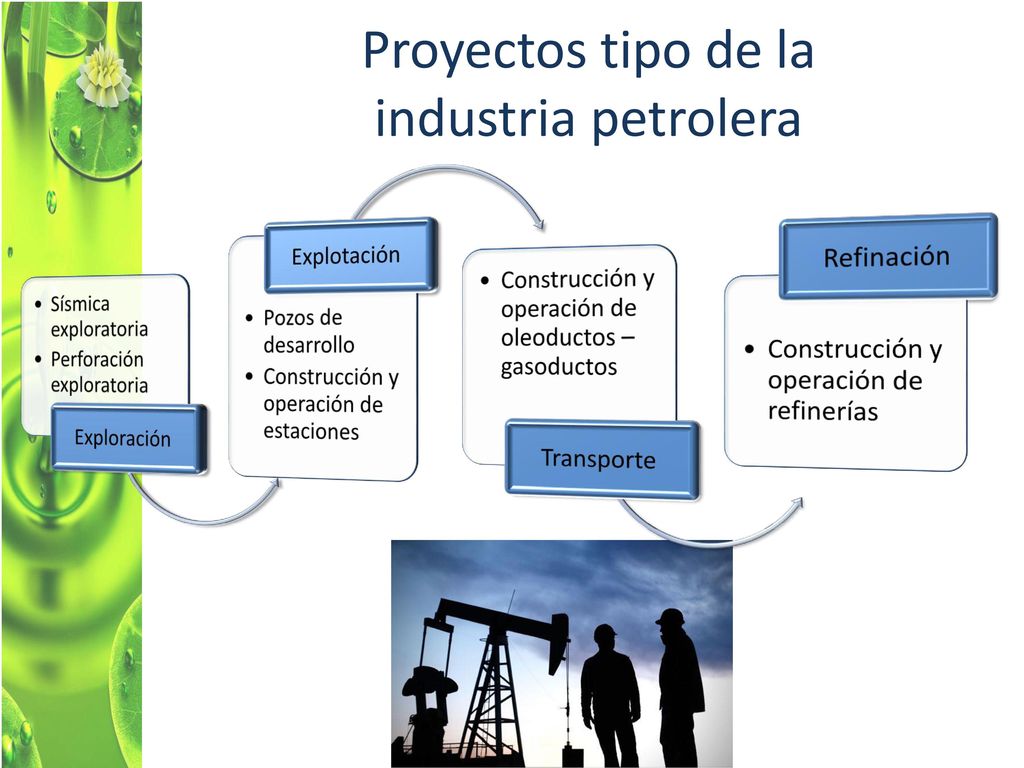

4 Proyectos tipo de la industria petrolera
Sísmica exploratoria Perforación exploratoria Exploración Pozos de desarrollo Construcción y operación de estaciones Explotación Construcción y operación de oleoductos – gasoductos Transporte Construcción y operación de refinerías Refinación Proyectos tipo de la industria petrolera

5 Principio del método de reflexión sísmica
Sísmica Exploratoria Principio del método de reflexión sísmica Propagación de ondas de ruido generadas por detonaciones de pequeña magnitud en el terreno a investigar. Las ondas se trasmiten a través de las capas del subsuelo y se reflejan en las discontinuidades estratigráficas y estructurales.

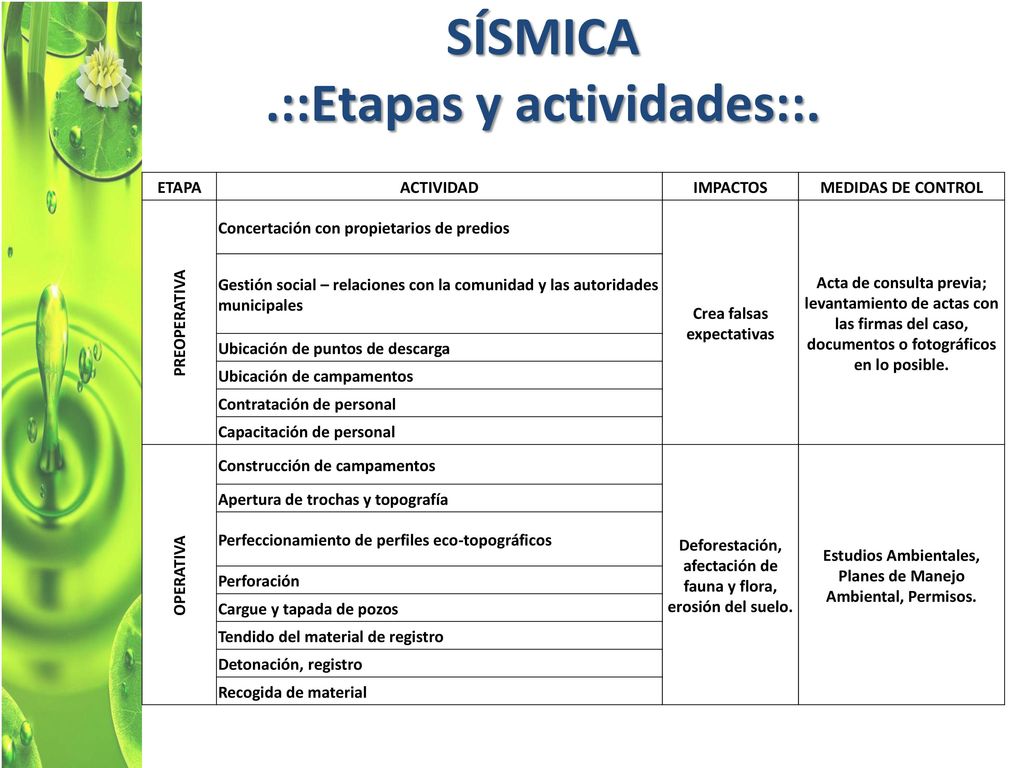

6 SÍSMICA .::Etapas y actividades::.
IMPACTOS MEDIDAS DE CONTROL PREOPERATIVA Concertación con propietarios de predios Crea falsas expectativas Acta de consulta previa; levantamiento de actas con las firmas del caso, documentos o fotográficos en lo posible. Gestión social – relaciones con la comunidad y las autoridades municipales Ubicación de puntos de descarga Ubicación de campamentos Contratación de personal Capacitación de personal OPERATIVA Construcción de campamentos Deforestación, afectación de fauna y flora, erosión del suelo. Estudios Ambientales, Planes de Manejo Ambiental, Permisos. Apertura de trochas y topografía Perfeccionamiento de perfiles eco-topográficos Perforación Cargue y tapada de pozos Tendido del material de registro Detonación, registro Recogida de material

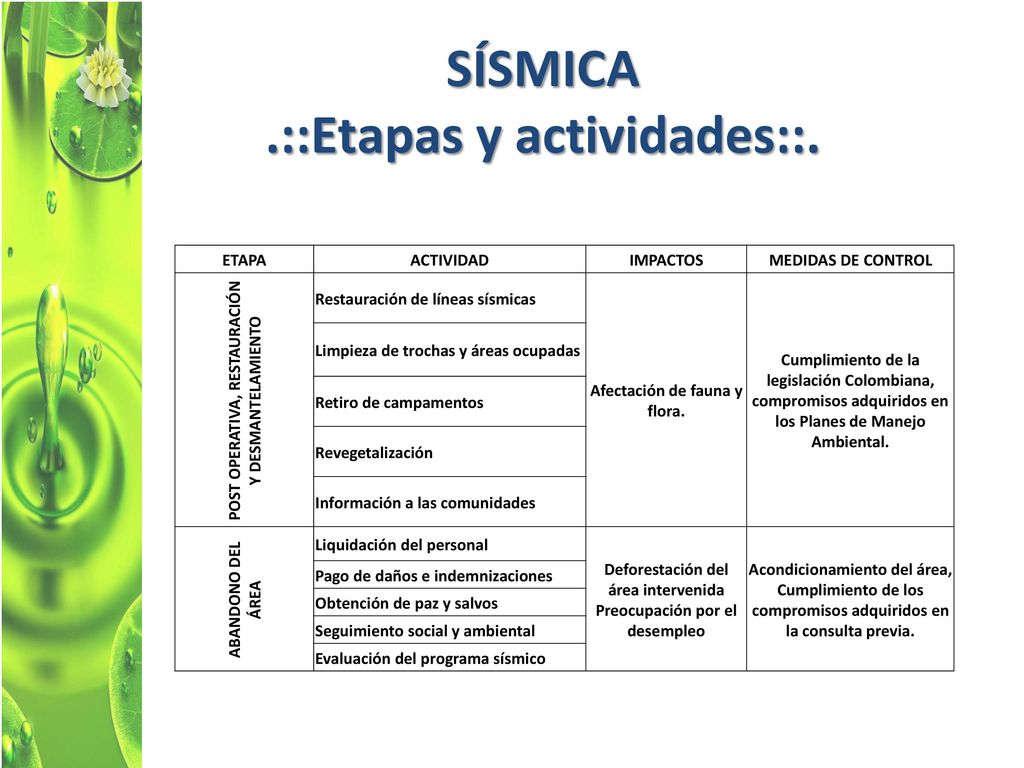

7 SÍSMICA .::Etapas y actividades::.
IMPACTOS MEDIDAS DE CONTROL POST OPERATIVA, RESTAURACIÓN Y DESMANTELAMIENTO Restauración de líneas sísmicas Afectación de fauna y flora. Cumplimiento de la legislación Colombiana, compromisos adquiridos en los Planes de Manejo Ambiental. Limpieza de trochas y áreas ocupadas Retiro de campamentos Revegetalización Información a las comunidades ABANDONO DEL ÁREA Liquidación del personal Deforestación del área intervenida Preocupación por el desempleo Acondicionamiento del área, Cumplimiento de los compromisos adquiridos en la consulta previa. Pago de daños e indemnizaciones Obtención de paz y salvos Seguimiento social y ambiental Evaluación del programa sísmico

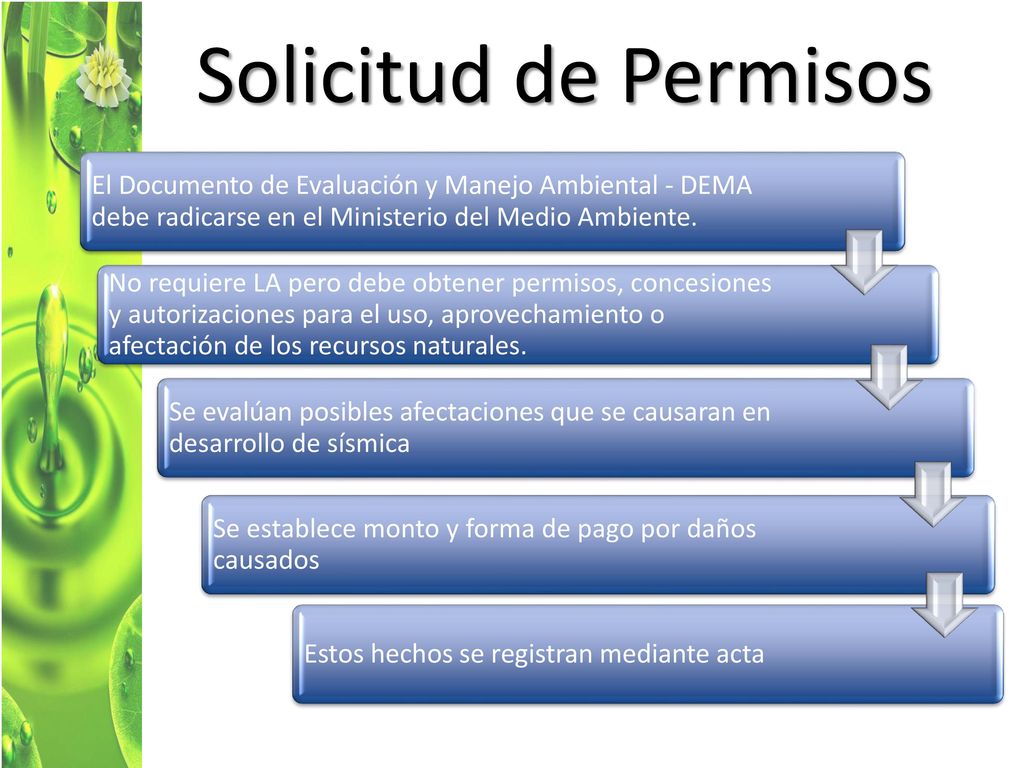

8 Solicitud de Permisos El Documento de Evaluación y Manejo Ambiental - DEMA debe radicarse en el Ministerio del Medio Ambiente. No requiere LA pero debe obtener permisos, concesiones y autorizaciones para el uso, aprovechamiento o afectación de los recursos naturales. Se evalúan posibles afectaciones que se causaran en desarrollo de sísmica Se establece monto y forma de pago por daños causados Estos hechos se registran mediante acta

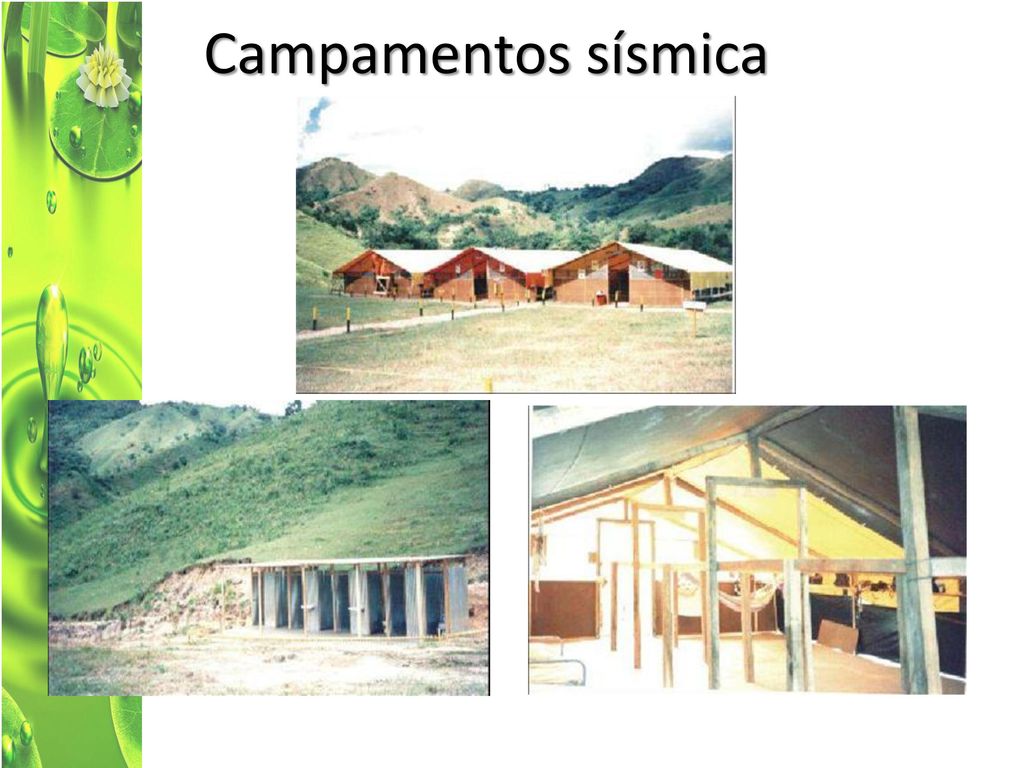

9 Campamentos sísmica

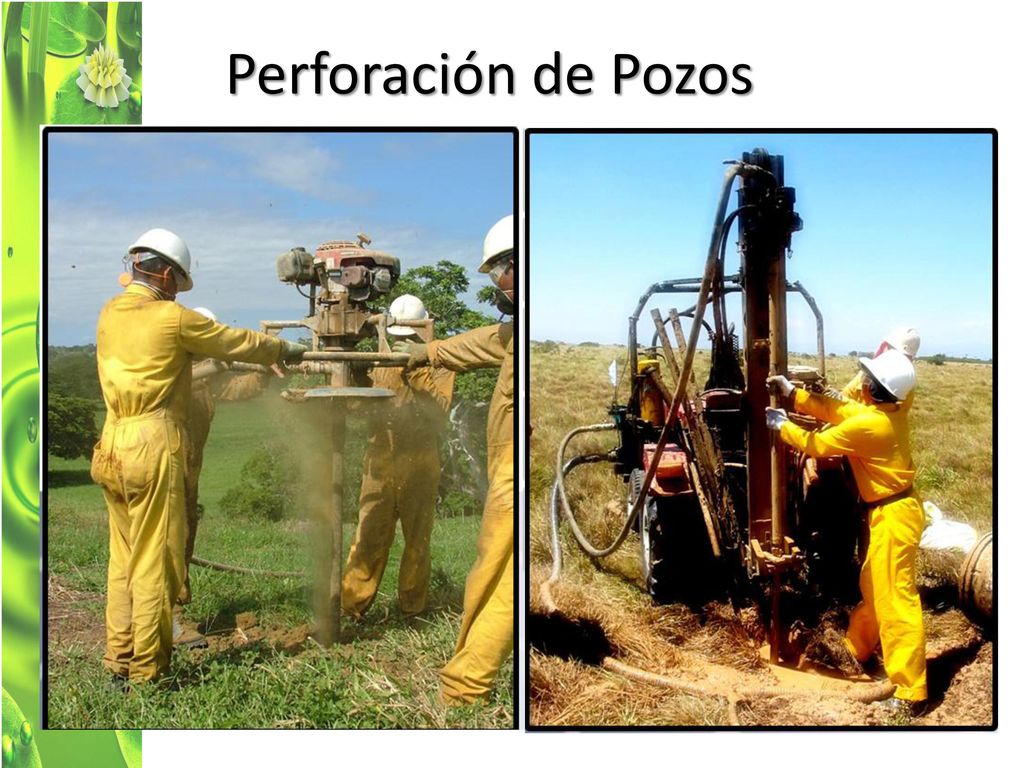

10 Perforación de Pozos

11 Toma de Registros

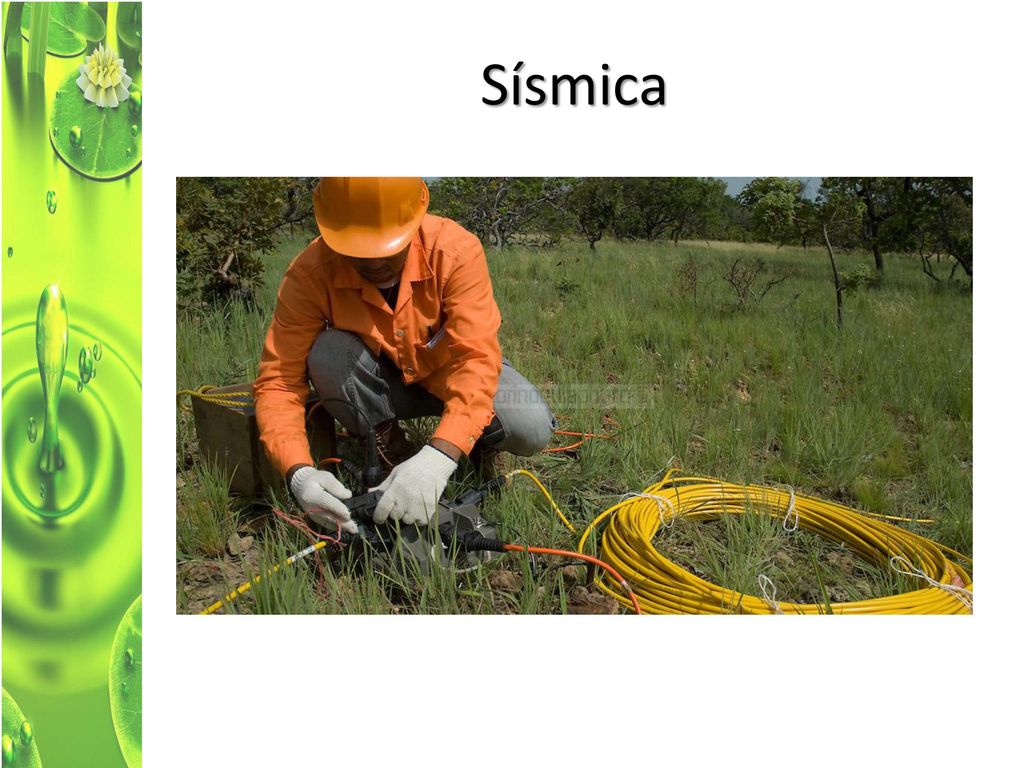

12 Sísmica

13 Sísmica

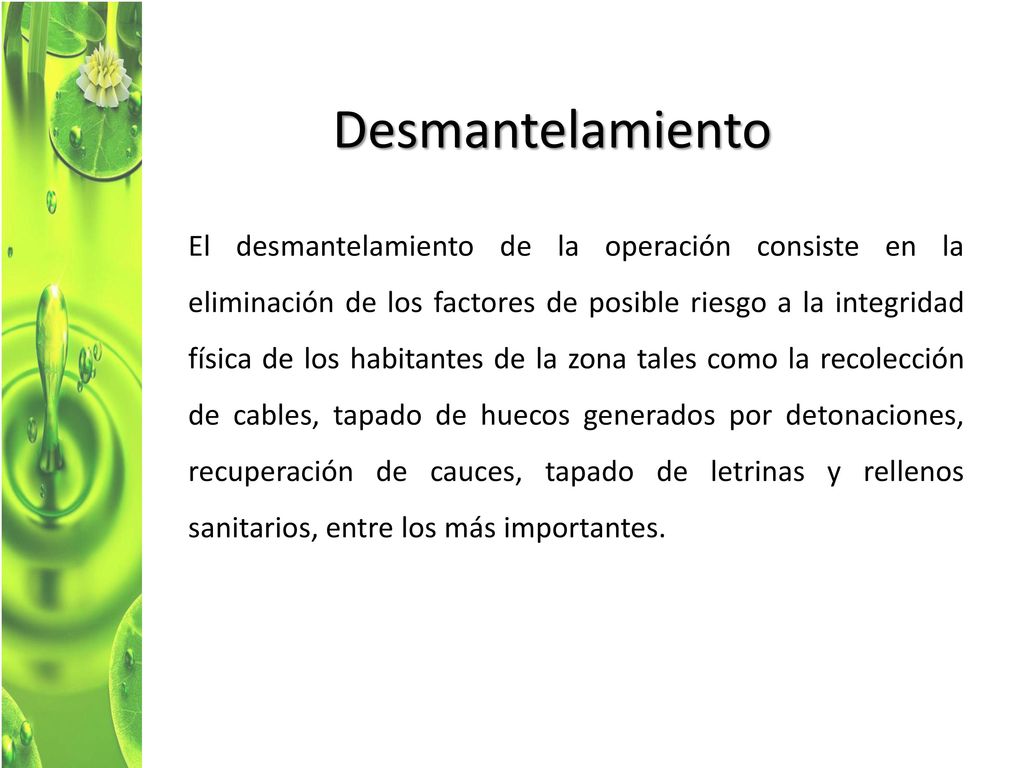

14 Desmantelamiento   El desmantelamiento de la operación consiste en la eliminación de los factores de posible riesgo a la integridad física de los habitantes de la zona tales como la recolección de cables, tapado de huecos generados por detonaciones, recuperación de cauces, tapado de letrinas y rellenos sanitarios, entre los más importantes.

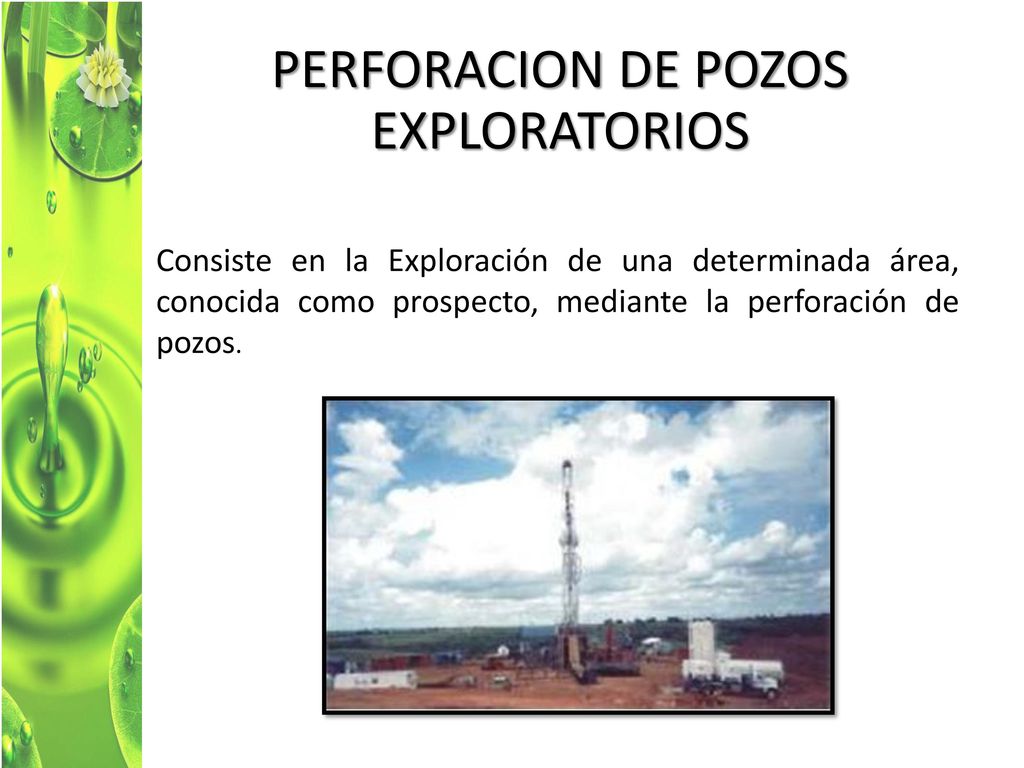

15 PERFORACION DE POZOS EXPLORATORIOS
Consiste en la Exploración de una determinada área, conocida como prospecto, mediante la perforación de pozos.

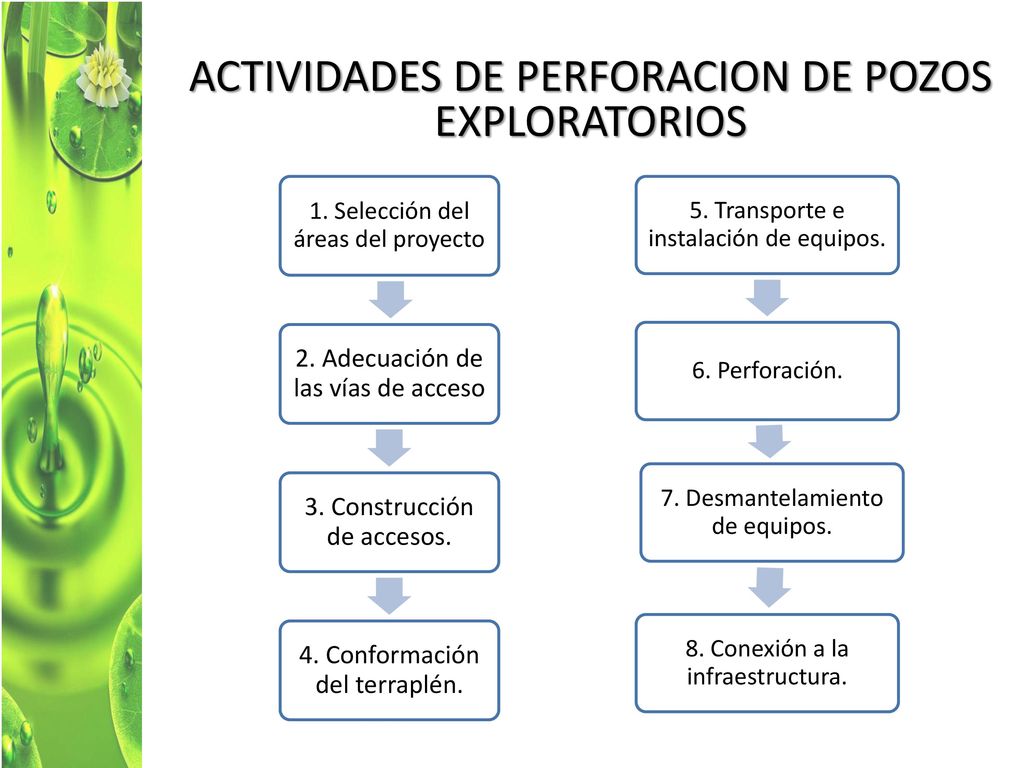

16 ACTIVIDADES DE PERFORACION DE POZOS EXPLORATORIOS
1. Selección del áreas del proyecto 2. Adecuación de las vías de acceso 3. Construcción de accesos. 4. Conformación del terraplén. 5. Transporte e instalación de equipos. 6. Perforación. 7. Desmantelamiento de equipos. 8. Conexión a la infraestructura.

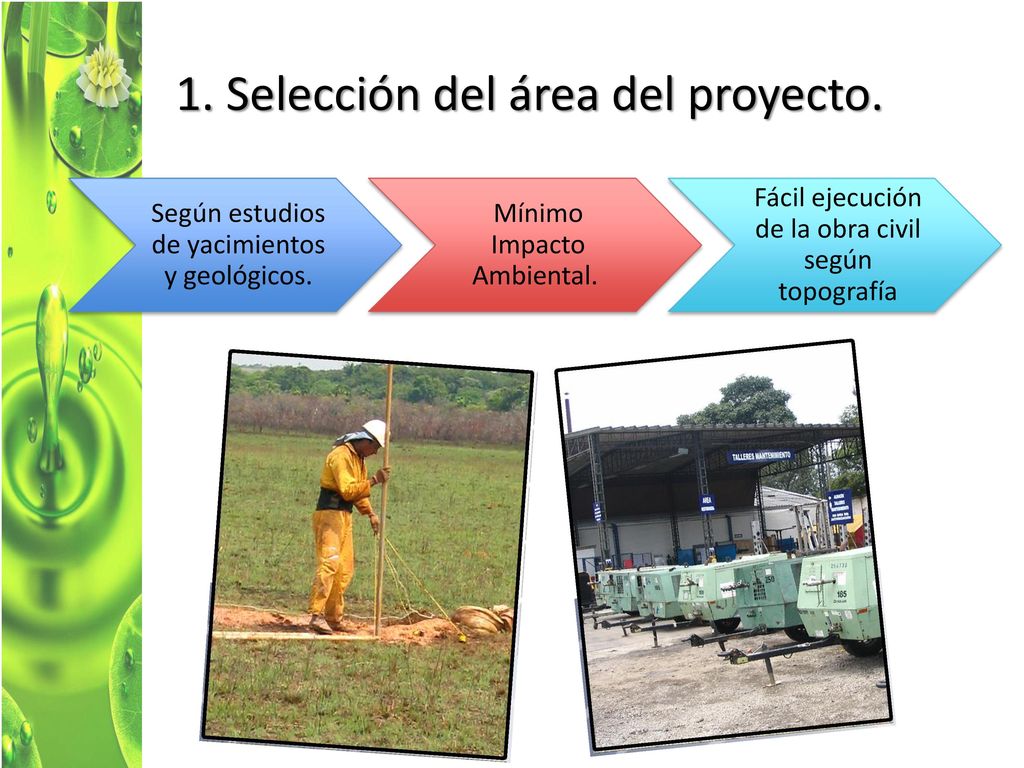

17 1. Selección del área del proyecto.
Según estudios de yacimientos y geológicos. Mínimo Impacto Ambiental.  Fácil ejecución de la obra civil según topografía

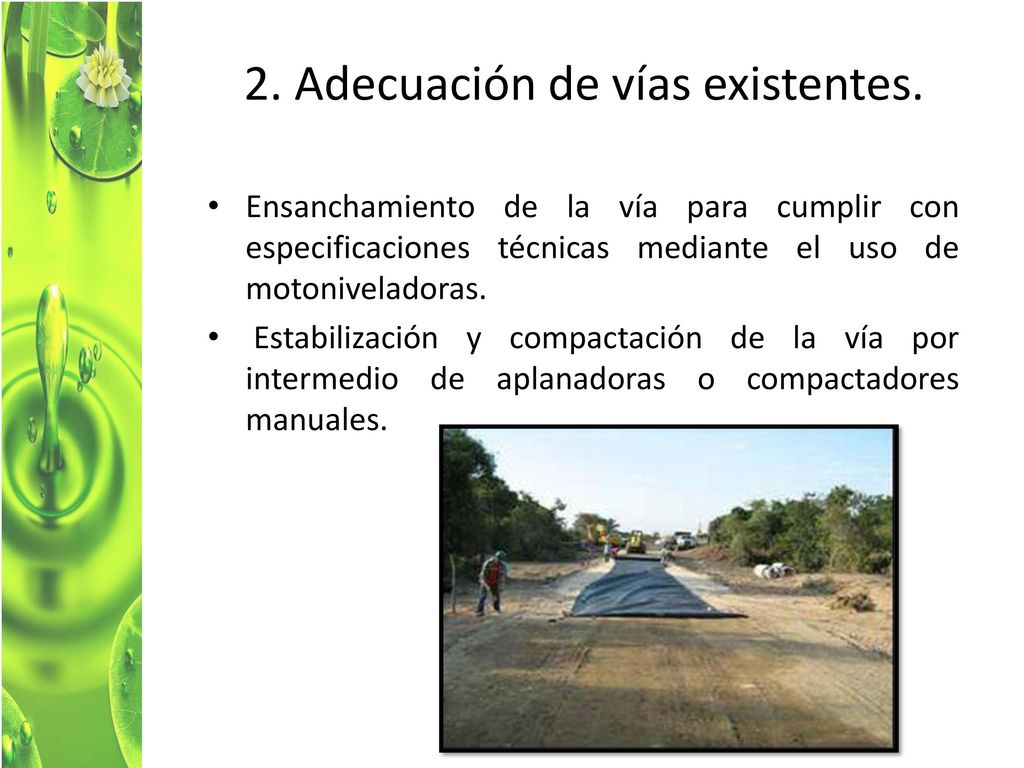

18 2. Adecuación de vías existentes.
Ensanchamiento de la vía para cumplir con especificaciones técnicas mediante el uso de motoniveladoras. Estabilización y compactación de la vía por intermedio de aplanadoras o compactadores manuales.

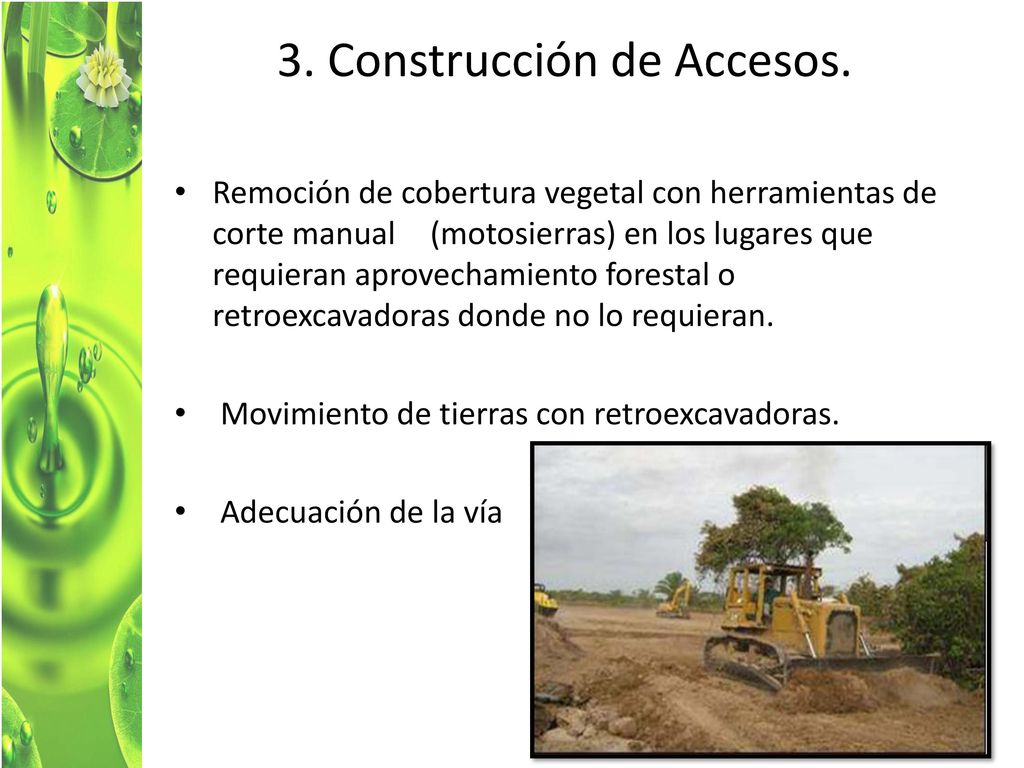

19 3. Construcción de Accesos.
Remoción de cobertura vegetal con herramientas de corte manual (motosierras) en los lugares que requieran aprovechamiento forestal o retroexcavadoras donde no lo requieran. Movimiento de tierras con retroexcavadoras. Adecuación de la vía

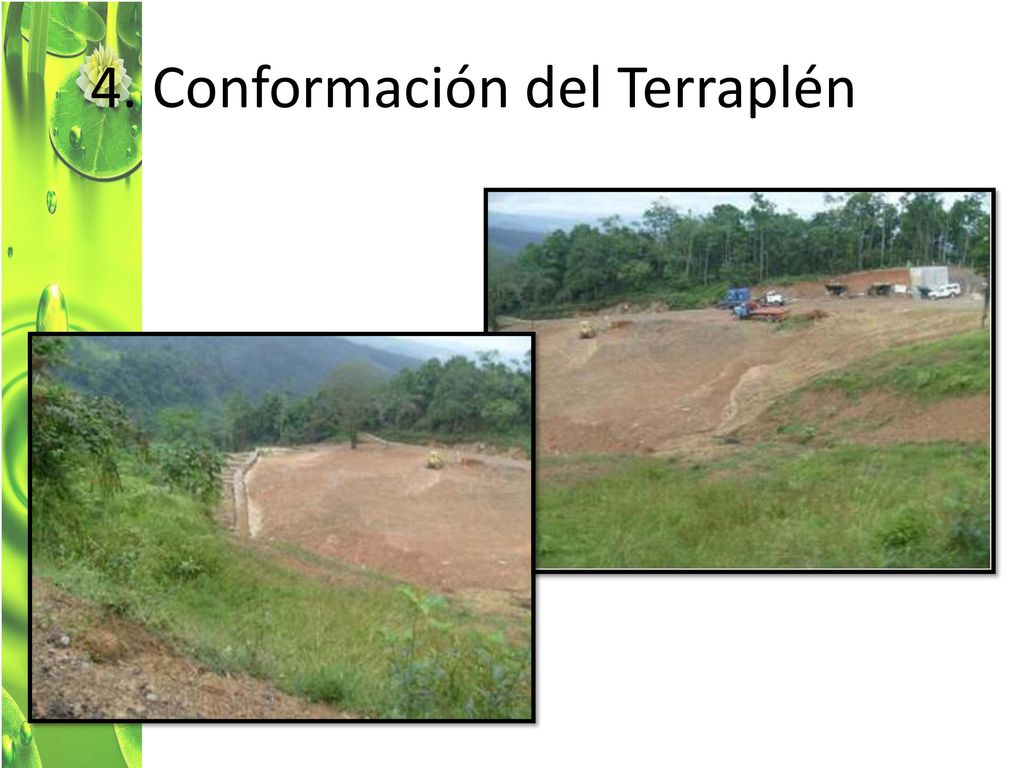

20 4. Conformación del Terraplén

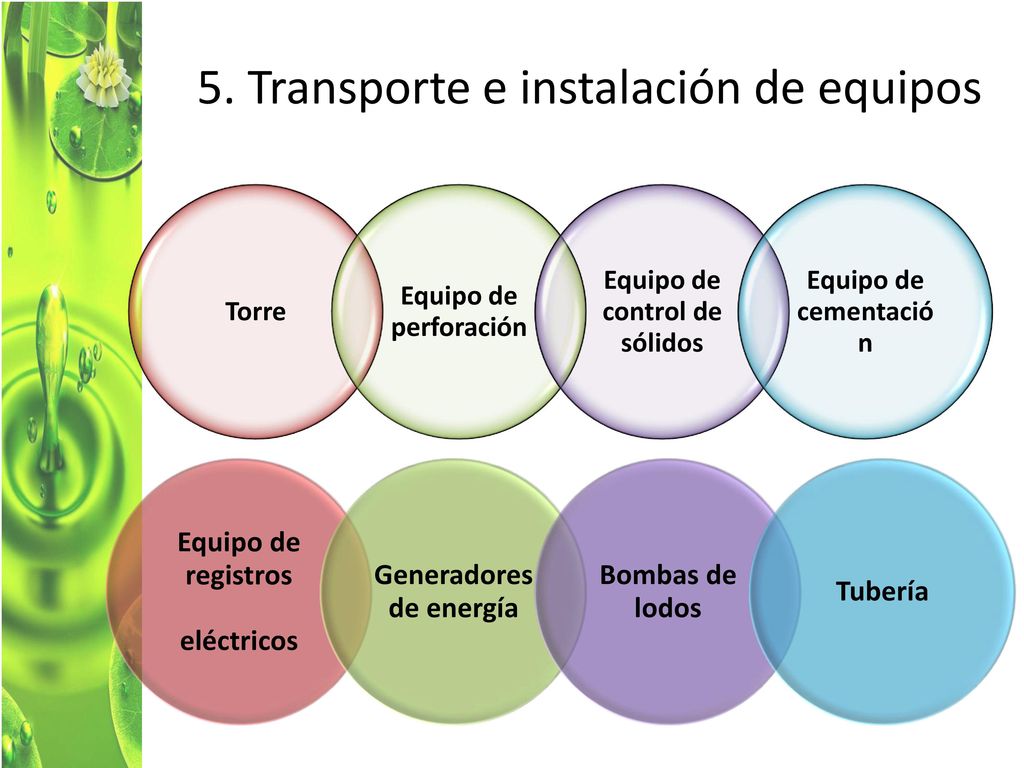

21 5. Transporte e instalación de equipos
Torre Equipo de perforación Equipo de control de sólidos Equipo de cementación Equipo de registros eléctricos Generadores de energía Bombas de lodos Tubería

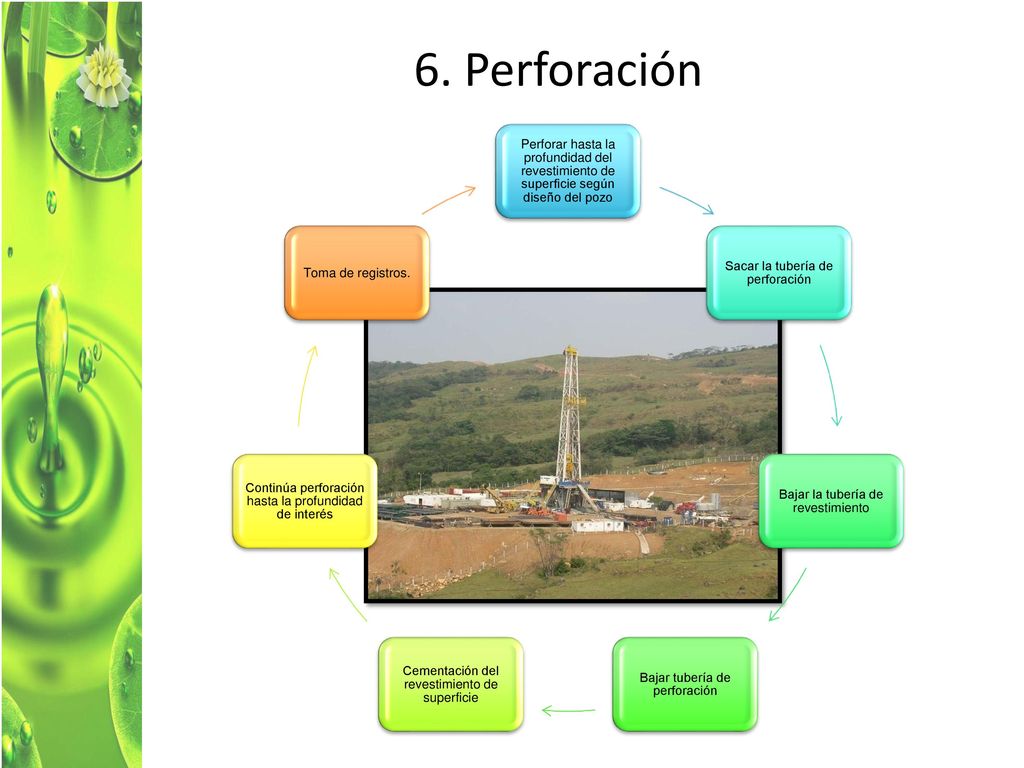

22 6. Perforación Perforar hasta la profundidad del revestimiento de superficie según diseño del pozo Sacar la tubería de perforación Bajar la tubería de revestimiento Bajar tubería de perforación Cementación del revestimiento de superficie Continúa perforación hasta la profundidad de interés Toma de registros.

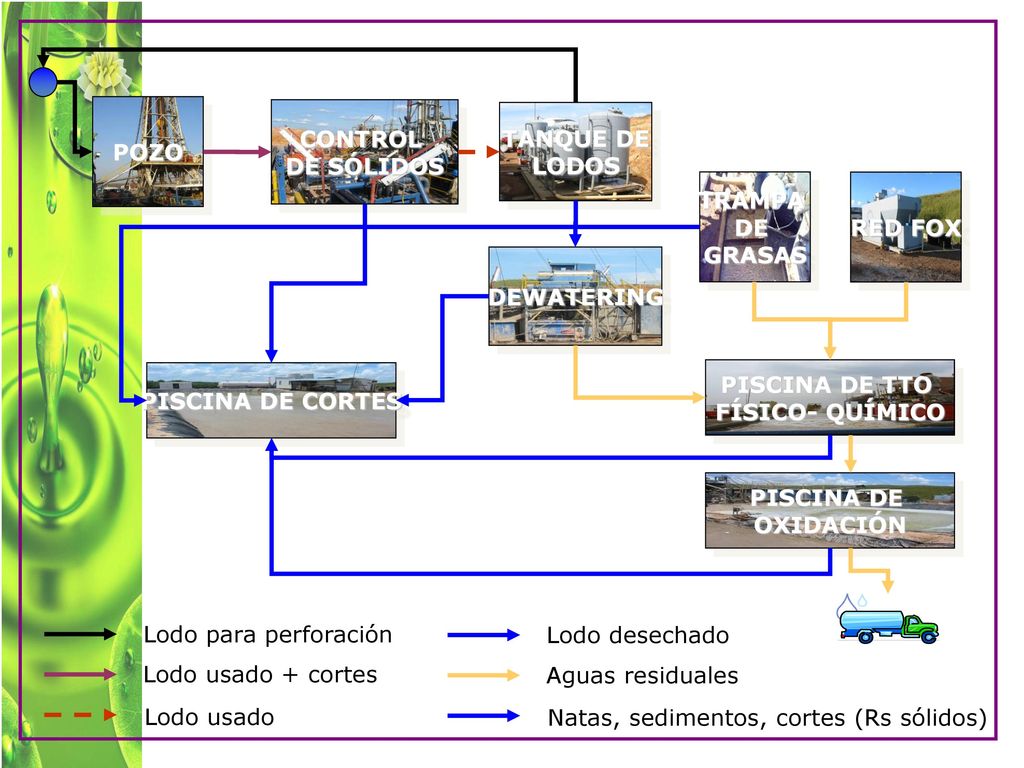

23 POZO CONTROL DE SÓLIDOS TANQUE DE LODOS DEWATERING PISCINA DE TTO FÍSICO- QUÍMICO PISCINA DE OXIDACIÓN PISCINA DE CORTES TRAMPA DE GRASAS Lodo para perforación Lodo usado + cortes Lodo usado Lodo desechado Aguas residuales Natas, sedimentos, cortes (Rs sólidos) RED FOX

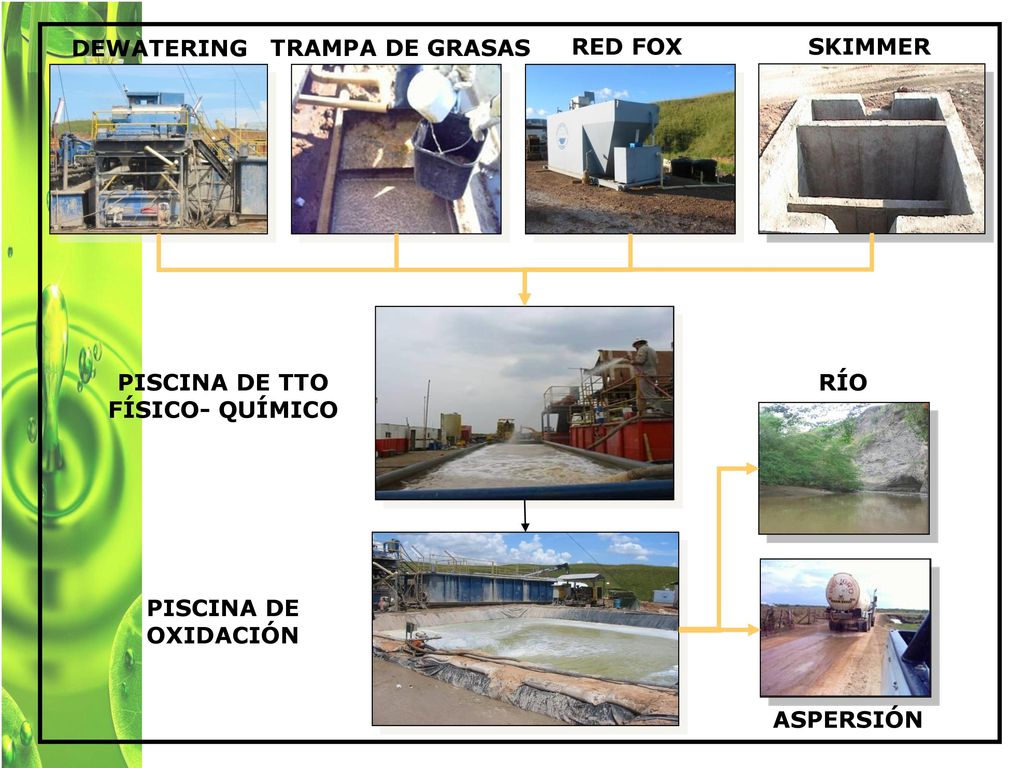

24 DEWATERING TRAMPA DE GRASAS RED FOX PISCINA DE TTO FÍSICO- QUÍMICO PISCINA DE OXIDACIÓN SKIMMER RÍO ASPERSIÓN

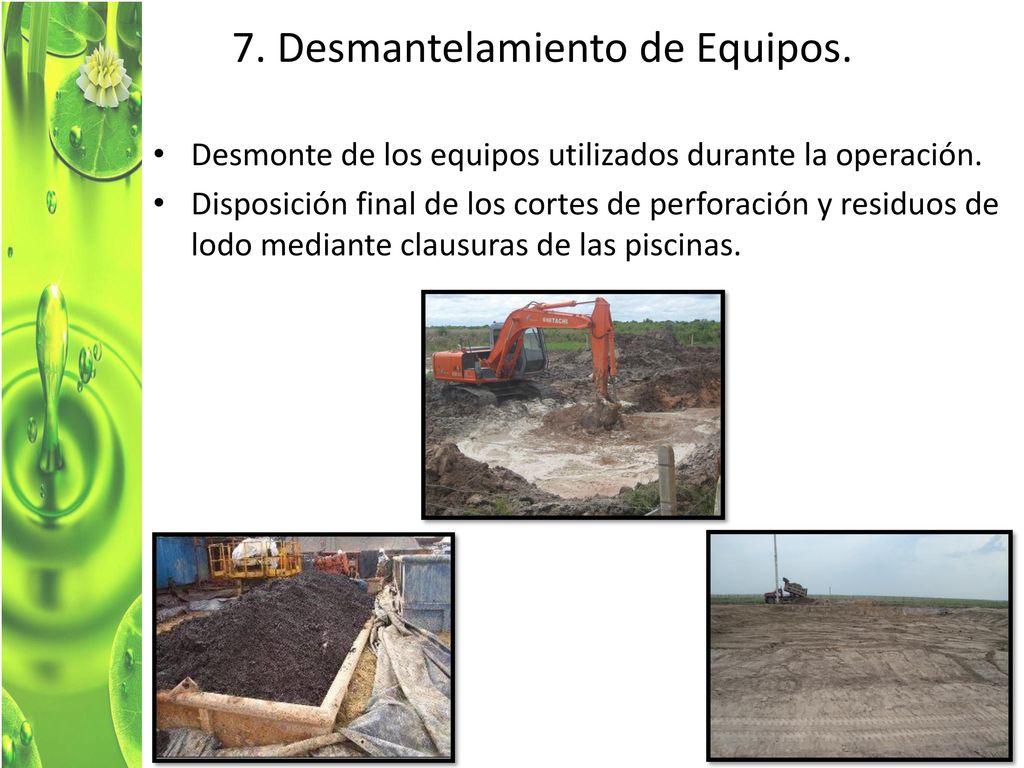

25 7. Desmantelamiento de Equipos.
Desmonte de los equipos utilizados durante la operación. Disposición final de los cortes de perforación y residuos de lodo mediante clausuras de las piscinas.

26 8. Conexión a la infraestructura.

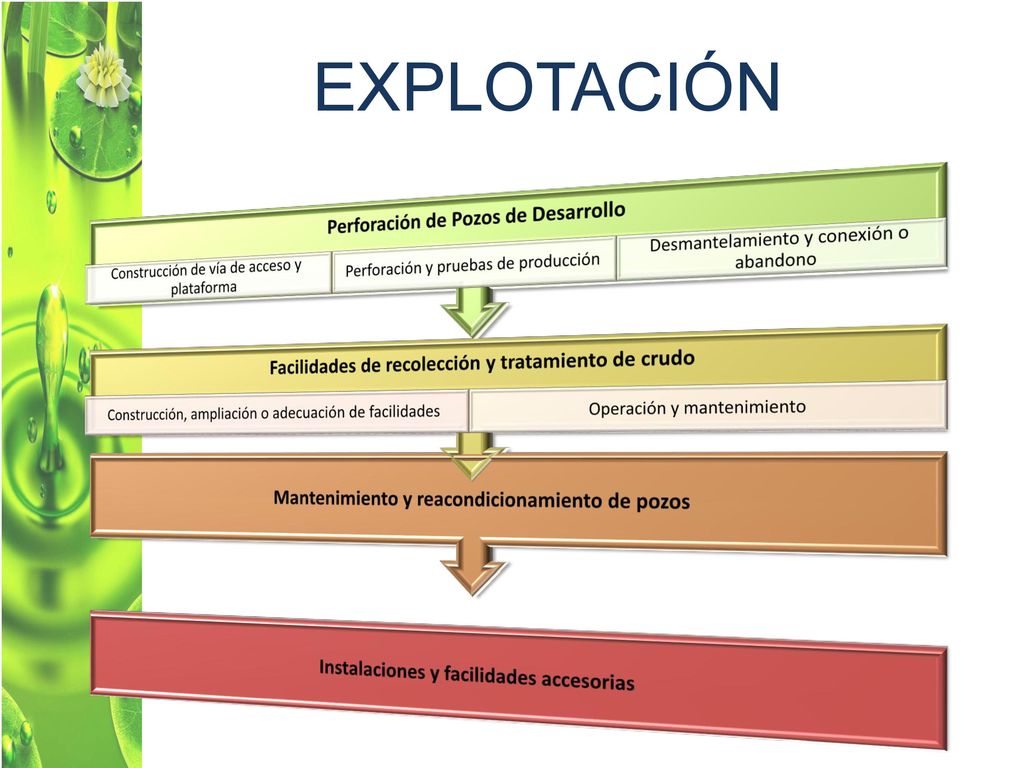

27 EXPLOTACIÓN Perforación de Pozos de Desarrollo
Construcción de vía de acceso y plataforma Perforación y pruebas de producción Desmantelamiento y conexión o abandono Facilidades de recolección y tratamiento de crudo Construcción, ampliación o adecuación de facilidades Operación y mantenimiento Mantenimiento y reacondicionamiento de pozos Instalaciones y facilidades accesorias

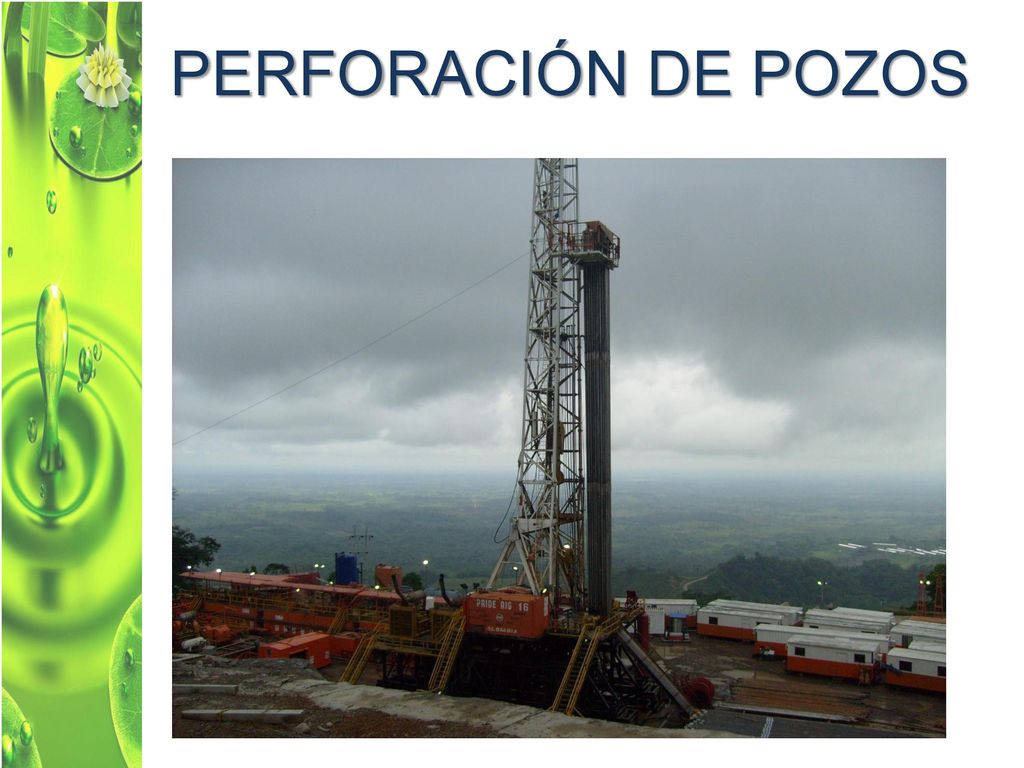

28 PERFORACIÓN DE POZOS

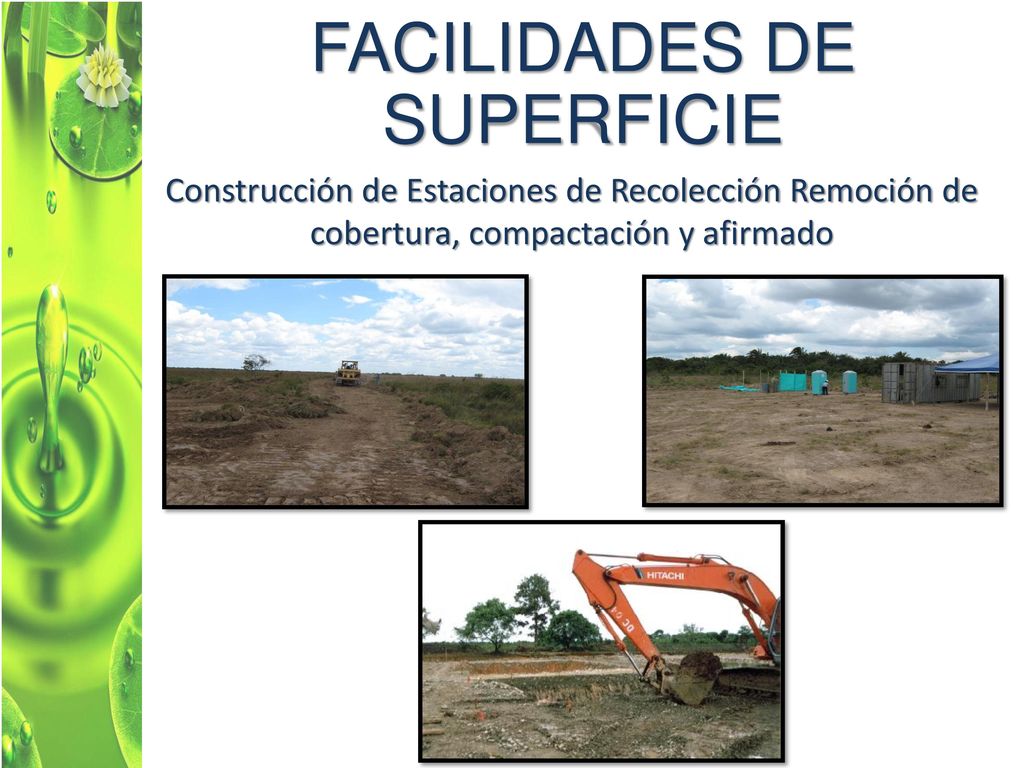

29 FACILIDADES DE SUPERFICIE
Construcción de Estaciones de Recolección Remoción de cobertura, compactación y afirmado

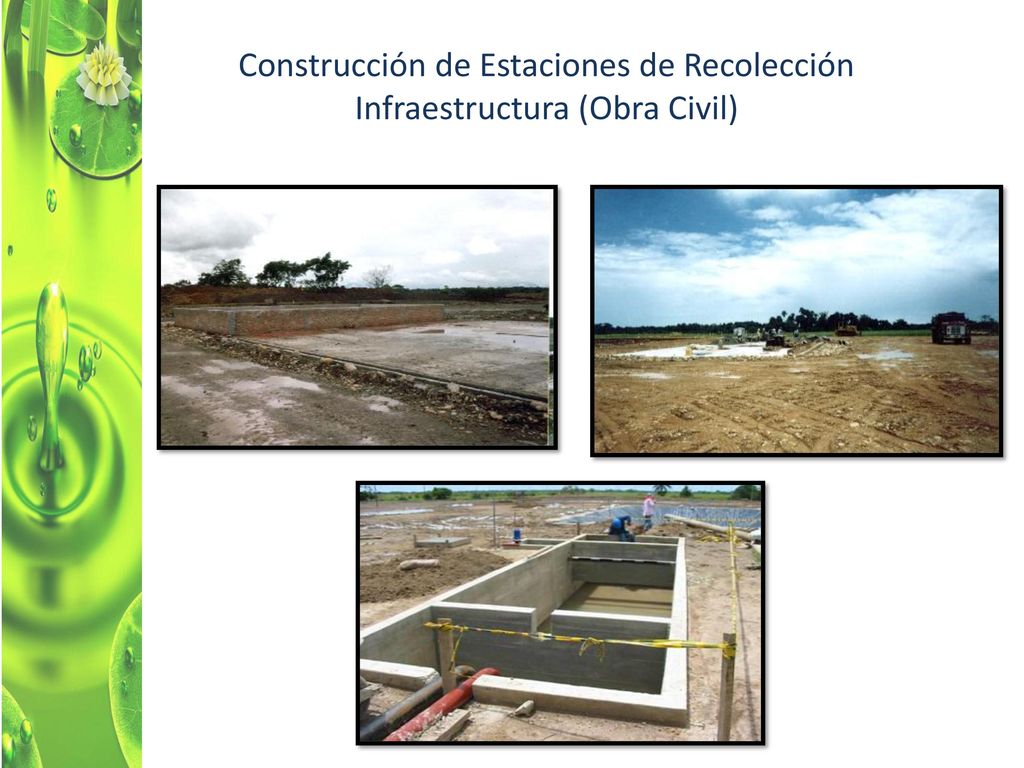

30 Construcción de Estaciones de Recolección Infraestructura (Obra Civil)

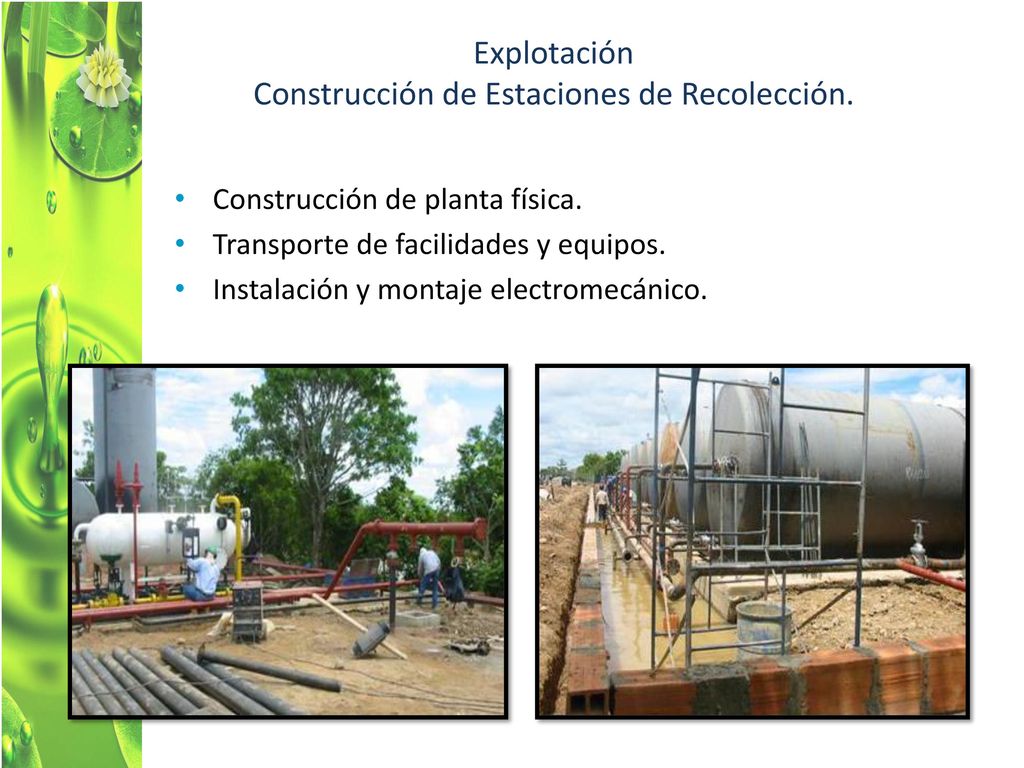

31 Explotación Construcción de Estaciones de Recolección.
Construcción de planta física. Transporte de facilidades y equipos. Instalación y montaje electromecánico.

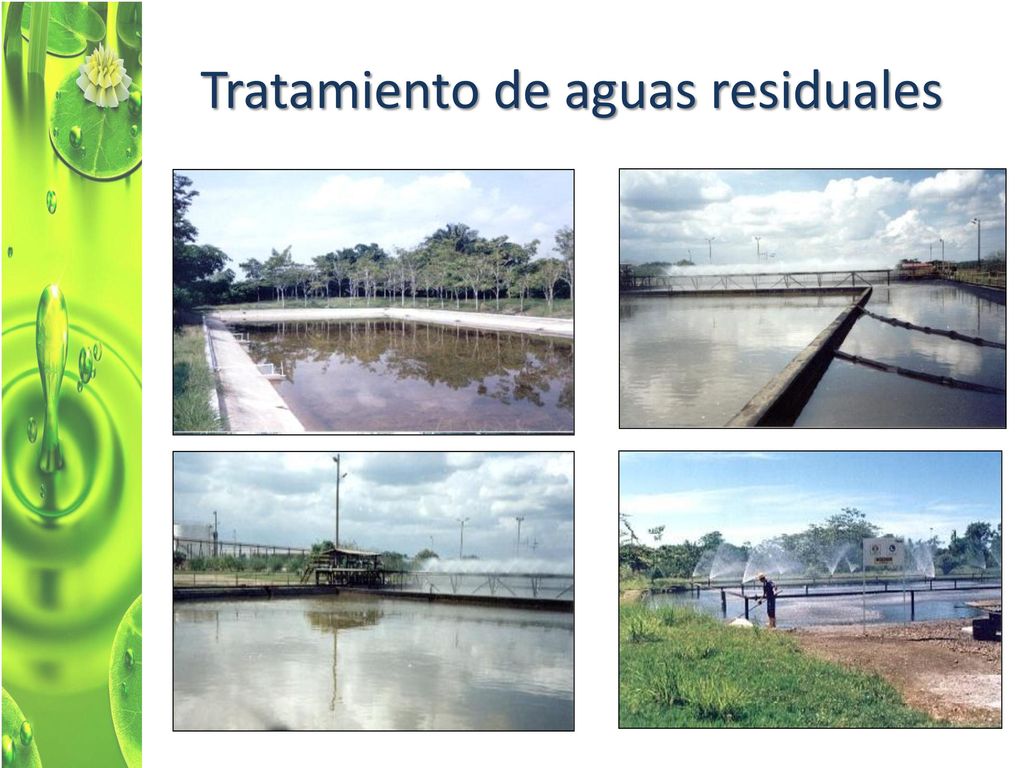

32 Tratamiento de aguas residuales

33 TRANSPORTE Construcción de Oleoductos – Gasoductos.
Operación de Oleoductos – Gasoductos. Transporte por Carrotanques.

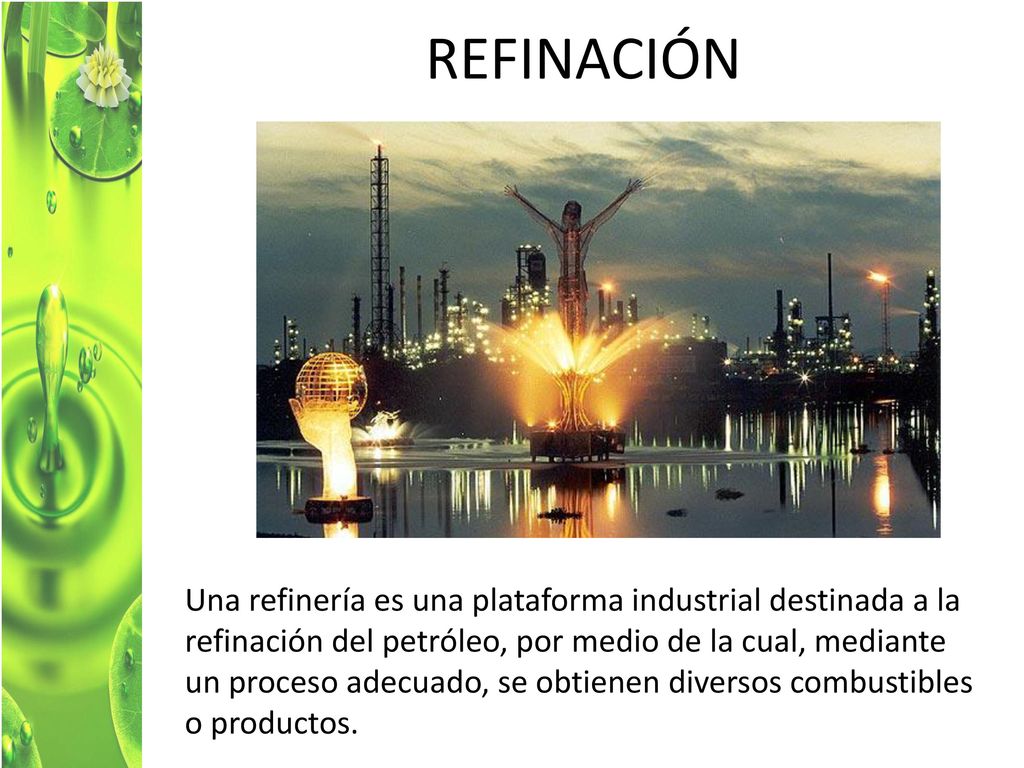

34 REFINACIÓN Una refinería es una plataforma industrial destinada a la refinación del petróleo, por medio de la cual, mediante un proceso adecuado, se obtienen diversos combustibles o productos.
