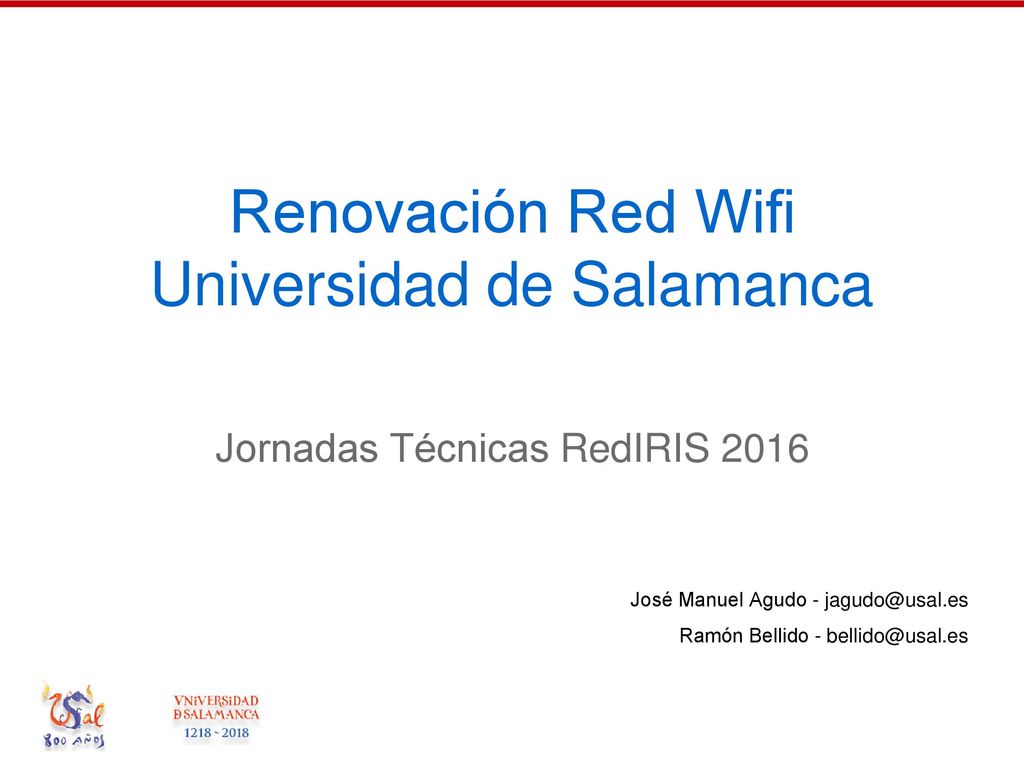

Renovación Red Wifi Universidad de Salamanca Jornadas Técnicas RedIRIS 2016 José Manuel Agudo - Ramón Bellido -

2 Diseño Red Wifi: Proceso Seguido

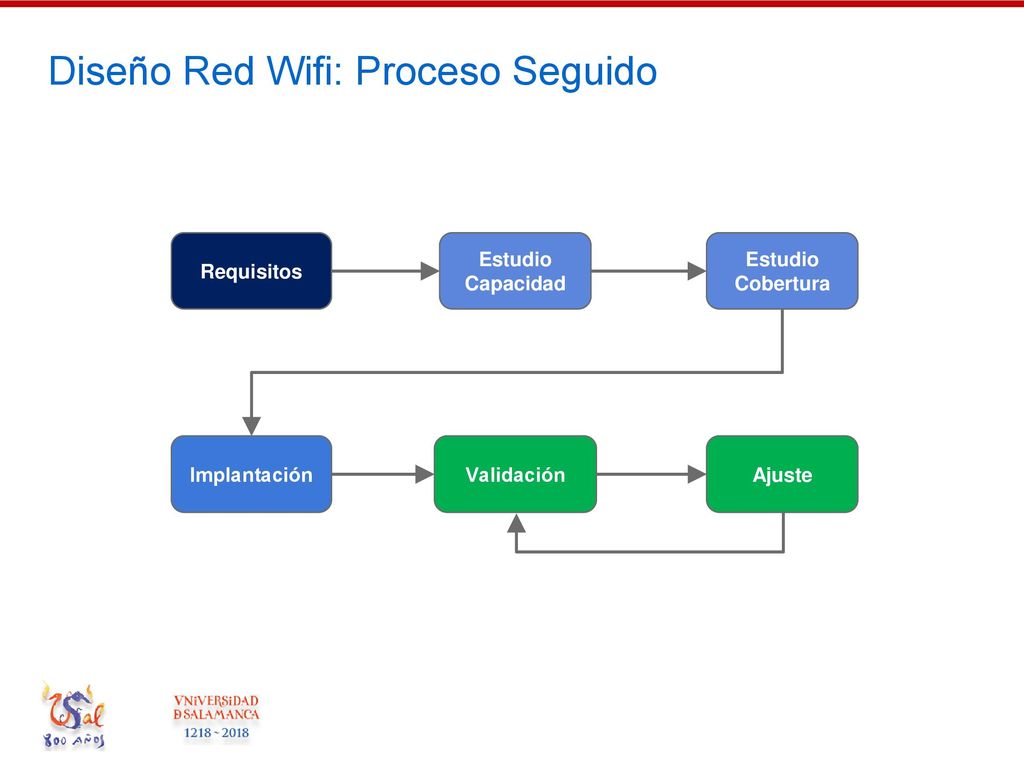

Requisitos Estudio Capacidad Estudio Cobertura Implantación Validación Ajuste

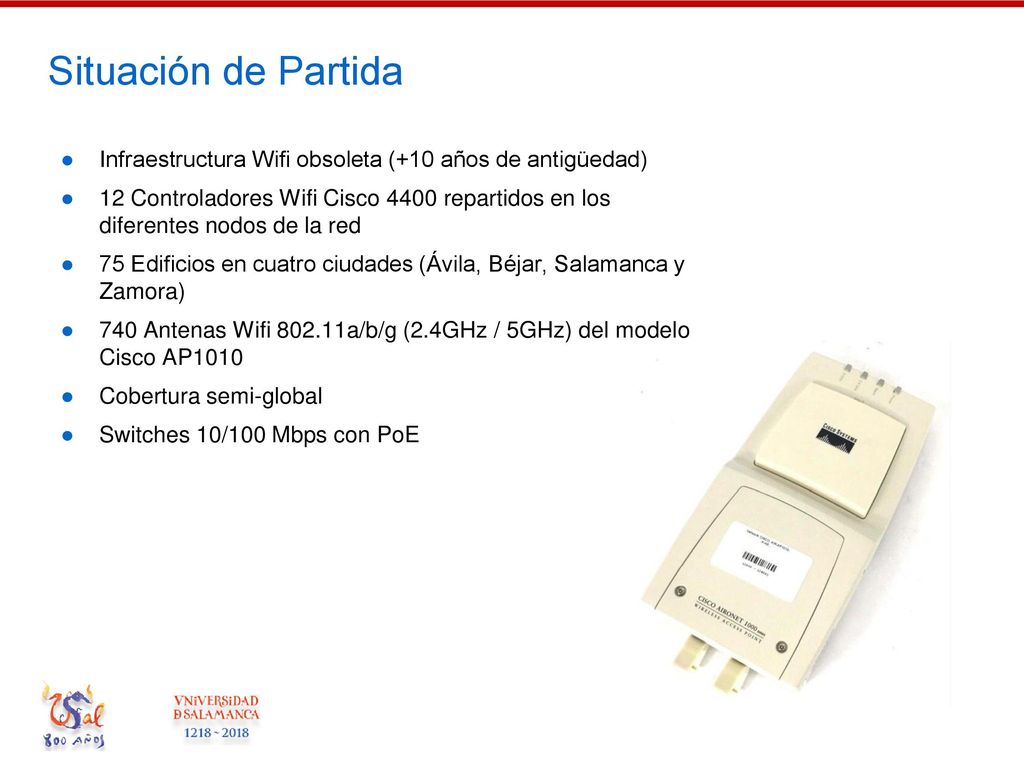

3 Situación de Partida Infraestructura Wifi obsoleta (+10 años de antigüedad) 12 Controladores Wifi Cisco 4400 repartidos en los diferentes nodos de la red 75 Edificios en cuatro ciudades (Ávila, Béjar, Salamanca y Zamora) 740 Antenas Wifi a/b/g (2.4GHz / 5GHz) del modelo Cisco AP1010 Cobertura semi-global Switches 10/100 Mbps con PoE

4 Requisitos Nueva Red Wifi

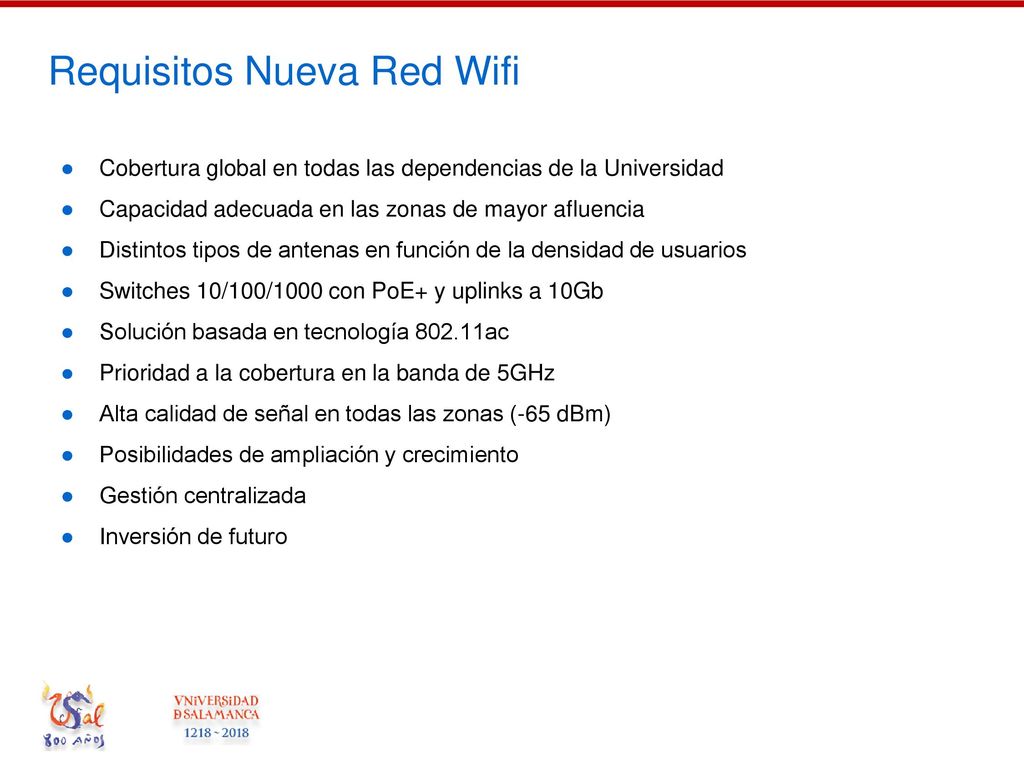

Cobertura global en todas las dependencias de la Universidad Capacidad adecuada en las zonas de mayor afluencia Distintos tipos de antenas en función de la densidad de usuarios Switches 10/100/1000 con PoE+ y uplinks a 10Gb Solución basada en tecnología ac Prioridad a la cobertura en la banda de 5GHz Alta calidad de señal en todas las zonas (-65 dBm) Posibilidades de ampliación y crecimiento Gestión centralizada Inversión de futuro

5 Componentes Nueva Red Wifi

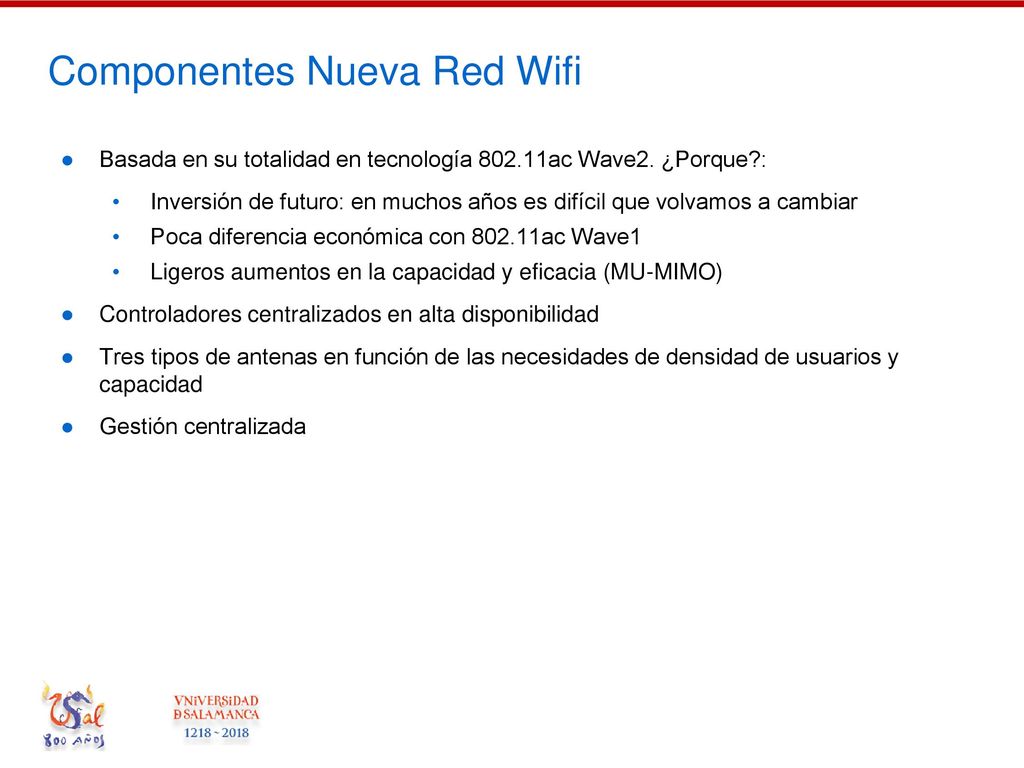

Basada en su totalidad en tecnología ac Wave2. ¿Porque?: Inversión de futuro: en muchos años es difícil que volvamos a cambiar Poca diferencia económica con ac Wave1 Ligeros aumentos en la capacidad y eficacia (MU-MIMO) Controladores centralizados en alta disponibilidad Tres tipos de antenas en función de las necesidades de densidad de usuarios y capacidad Gestión centralizada

6 Componentes Nueva Red Wifi: Controladores

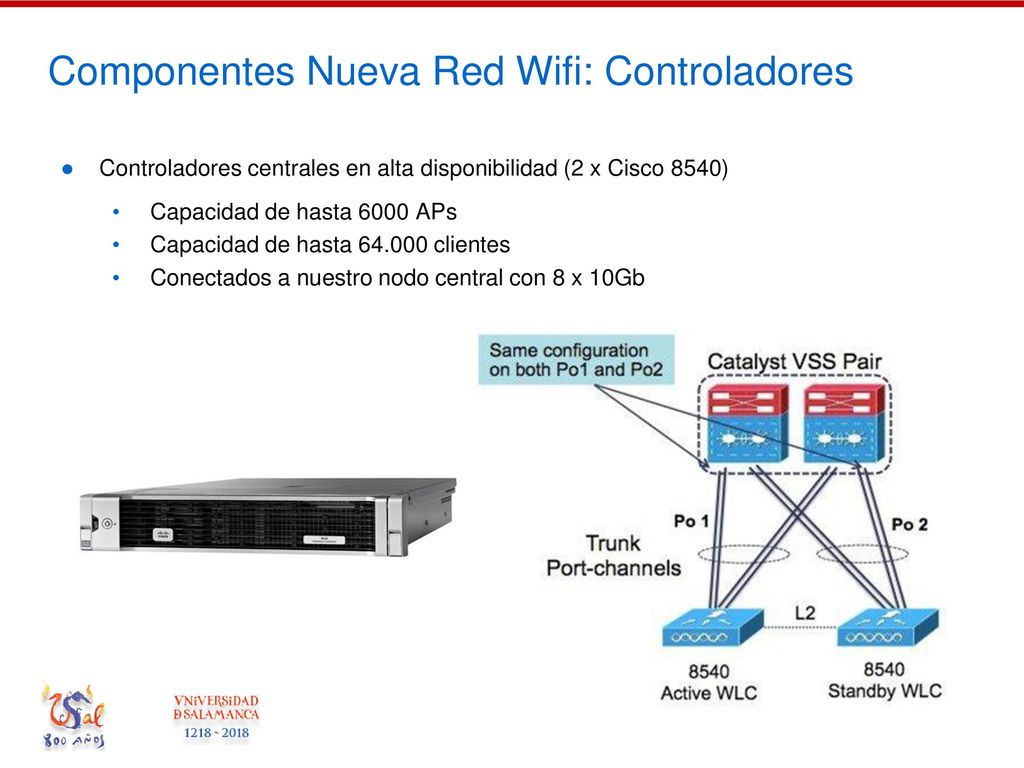

Controladores centrales en alta disponibilidad (2 x Cisco 8540) Capacidad de hasta 6000 APs Capacidad de hasta clientes Conectados a nuestro nodo central con 8 x 10Gb

7 Componentes Nueva Red Wifi: Switches

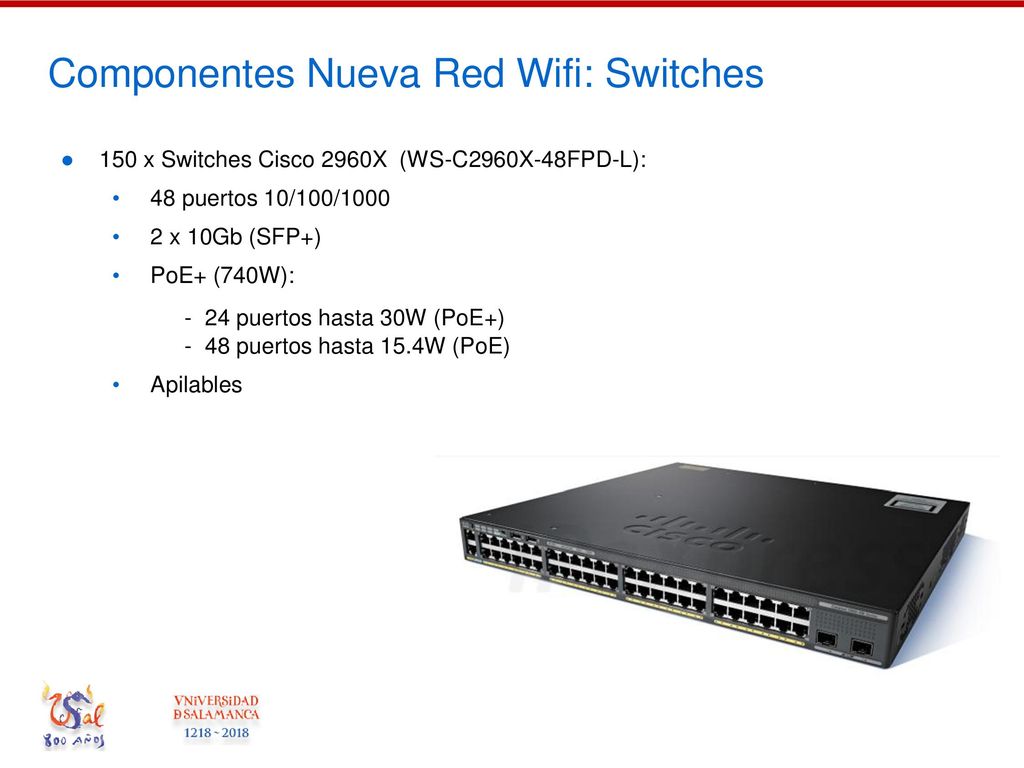

150 x Switches Cisco 2960X (WS-C2960X-48FPD-L): 48 puertos 10/100/1000 2 x 10Gb (SFP+) PoE+ (740W): - 24 puertos hasta 30W (PoE+) - 48 puertos hasta 15.4W (PoE) Apilables

8 Componentes Nueva Red Wifi: Antenas

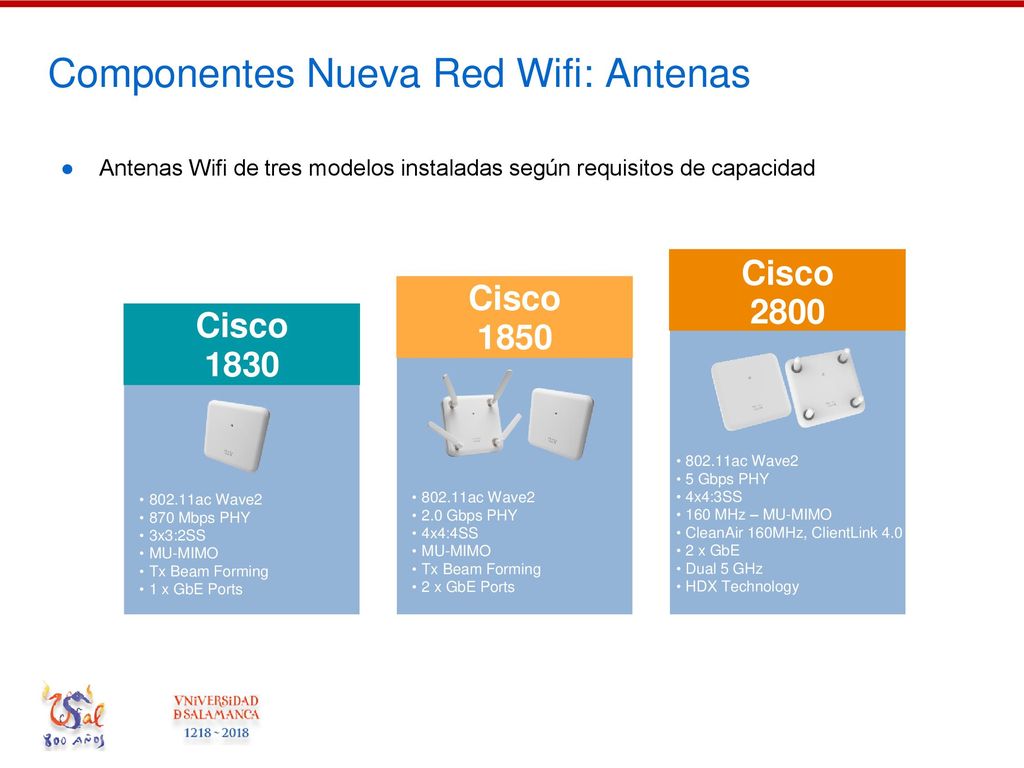

Antenas Wifi de tres modelos instaladas según requisitos de capacidad Cisco 2800 Cisco 1850 Cisco 1830 802.11ac Wave2 5 Gbps PHY 4x4:3SS 160 MHz – MU-MIMO CleanAir 160MHz, ClientLink 4.0 2 x GbE Dual 5 GHz HDX Technology 802.11ac Wave2 870 Mbps PHY 3x3:2SS MU-MIMO Tx Beam Forming 1 x GbE Ports 802.11ac Wave2 2.0 Gbps PHY 4x4:4SS MU-MIMO Tx Beam Forming 2 x GbE Ports

9 AP Cisco 2800 Radio Dual (2.4 / 5 GHz) + Radio 5 GHz
Permite crear dos zonas (Macro / Micro) de cobertura 5 GHz Reducción del uso del canal y mejor rendimiento Distribución automática de los clientes entre ambas zonas: Micro: Clientes ac de alto rendimiento Macro: Resto de clientes Instaladas en aulas, salones de actos y bibliotecas 5GHz Serving AP Internal antenna patterns 2800/3800

10 Estudios de Cobertura y Capacidad

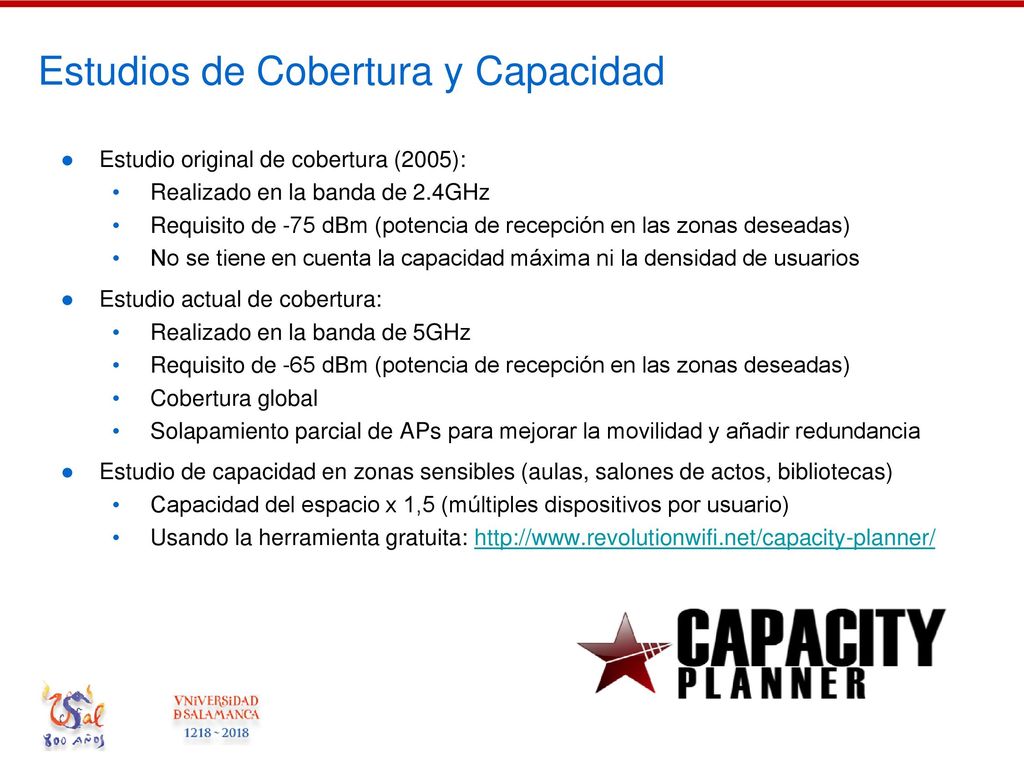

Estudio original de cobertura (2005): Realizado en la banda de 2.4GHz Requisito de -75 dBm (potencia de recepción en las zonas deseadas) No se tiene en cuenta la capacidad máxima ni la densidad de usuarios Estudio actual de cobertura: Realizado en la banda de 5GHz Requisito de -65 dBm (potencia de recepción en las zonas deseadas) Cobertura global Solapamiento parcial de APs para mejorar la movilidad y añadir redundancia Estudio de capacidad en zonas sensibles (aulas, salones de actos, bibliotecas) Capacidad del espacio x 1,5 (múltiples dispositivos por usuario) Usando la herramienta gratuita:

11 Estudios de Cobertura y Capacidad

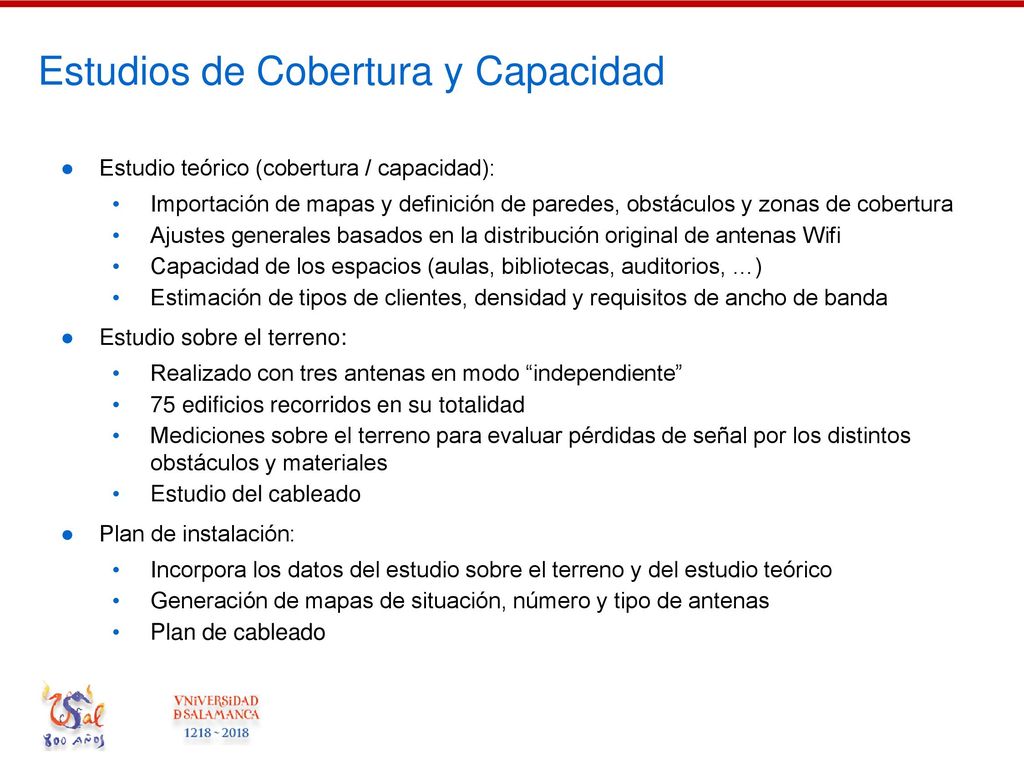

Estudio teórico (cobertura / capacidad): Importación de mapas y definición de paredes, obstáculos y zonas de cobertura Ajustes generales basados en la distribución original de antenas Wifi Capacidad de los espacios (aulas, bibliotecas, auditorios, …) Estimación de tipos de clientes, densidad y requisitos de ancho de banda Estudio sobre el terreno: Realizado con tres antenas en modo “independiente” 75 edificios recorridos en su totalidad Mediciones sobre el terreno para evaluar pérdidas de señal por los distintos obstáculos y materiales Estudio del cableado Plan de instalación: Incorpora los datos del estudio sobre el terreno y del estudio teórico Generación de mapas de situación, número y tipo de antenas Plan de cableado

12 Estudios de Cobertura y Capacidad

13 Estudios de Cobertura y Capacidad

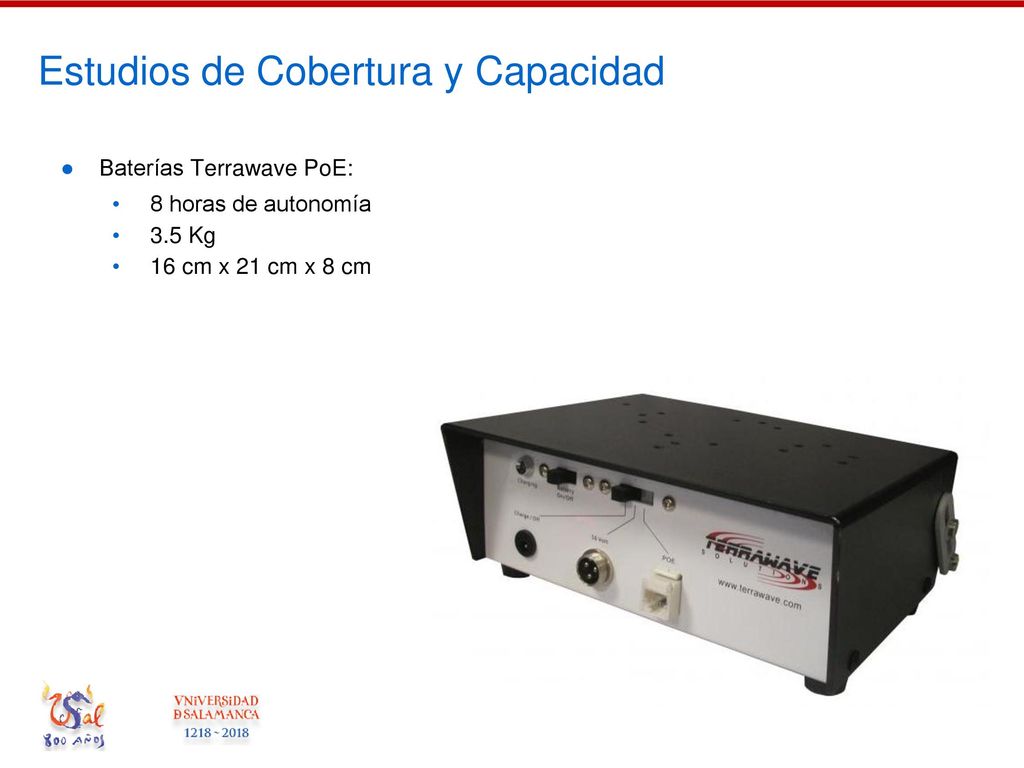

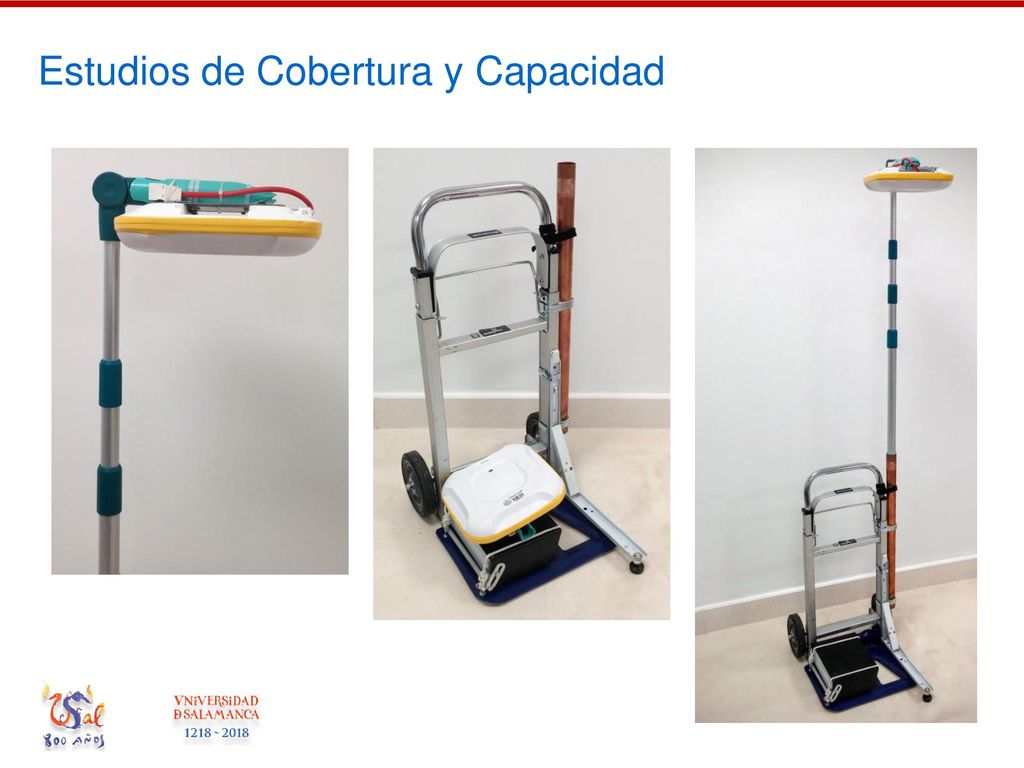

Baterías Terrawave PoE: 8 horas de autonomía 3.5 Kg 16 cm x 21 cm x 8 cm

14 Estudios de Cobertura y Capacidad

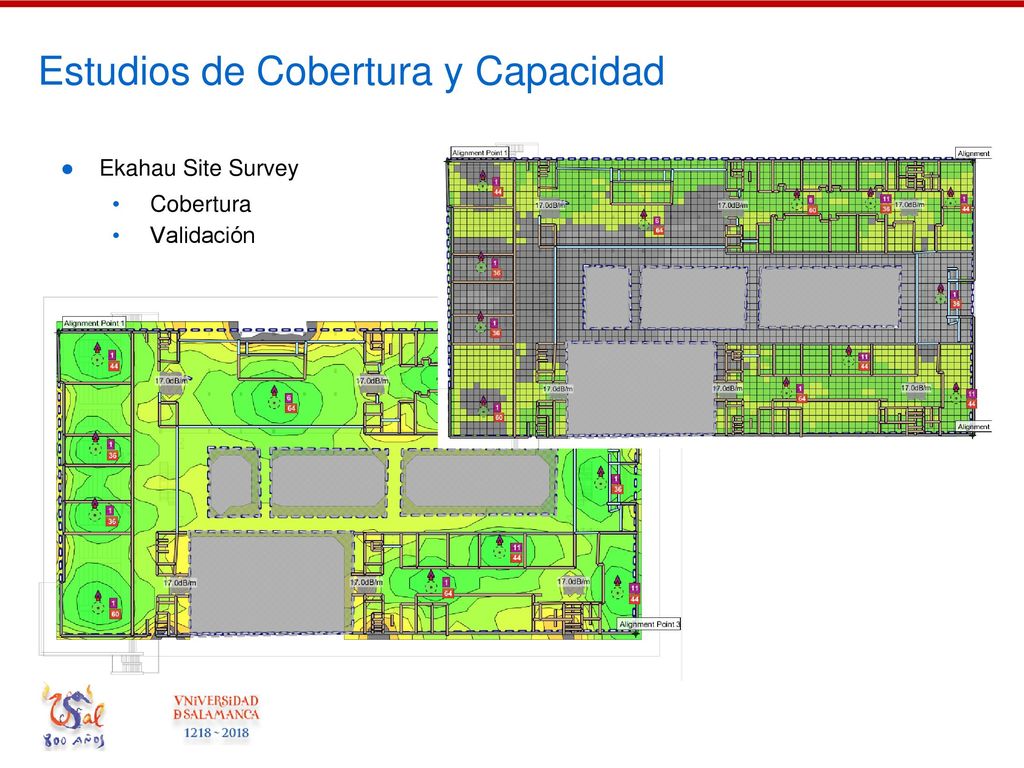

Ekahau Site Survey Cobertura Validación

15 Resultados Estudios de Cobertura y Capacidad

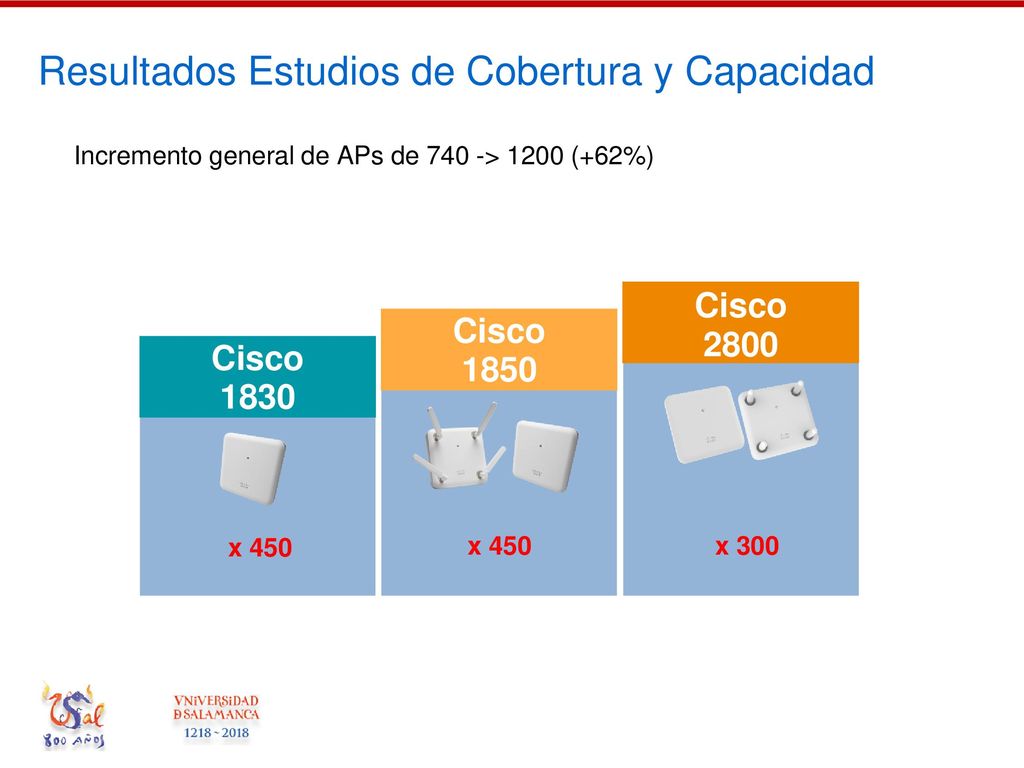

Incremento general de APs de 740 -> 1200 (+62%) Cisco 2800 Cisco 1850 Cisco 1830 x 450 x 450 x 300

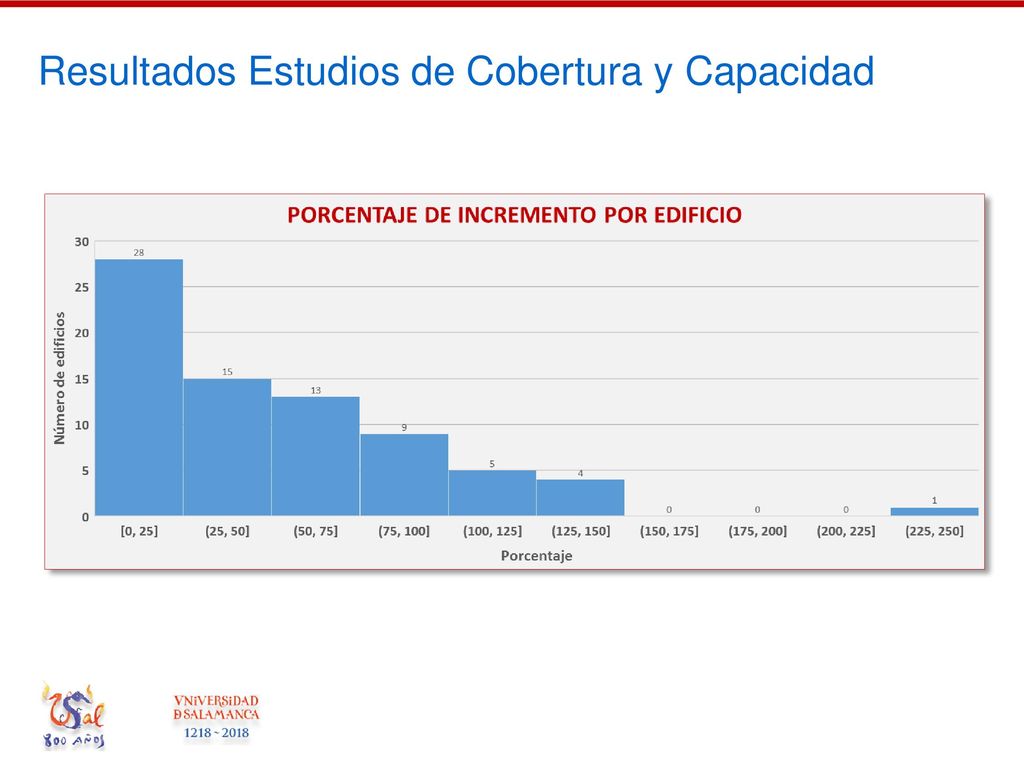

16 Resultados Estudios de Cobertura y Capacidad

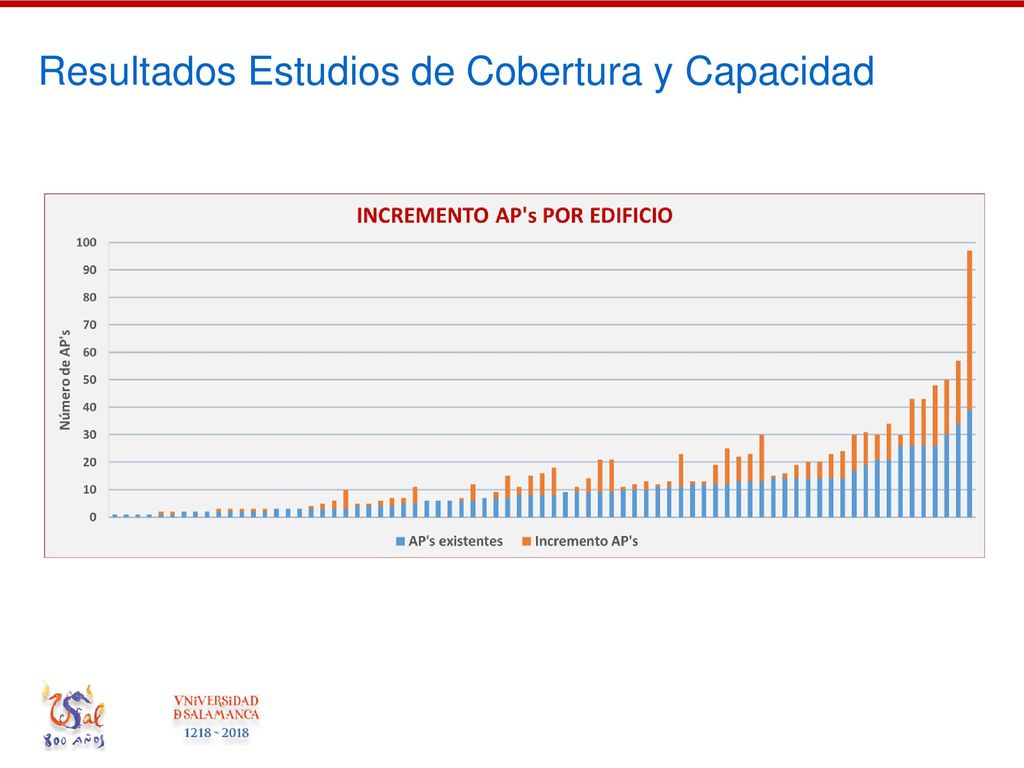

17 Resultados Estudios de Cobertura y Capacidad

18 Implantación de la Solución

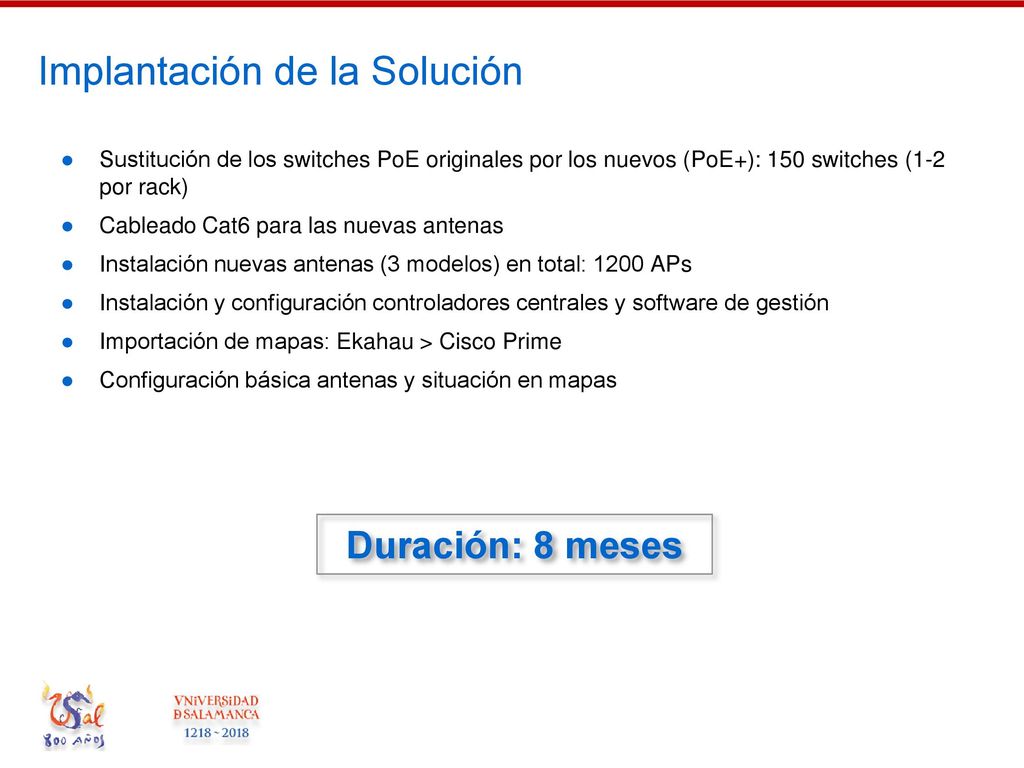

Sustitución de los switches PoE originales por los nuevos (PoE+): 150 switches (1-2 por rack) Cableado Cat6 para las nuevas antenas Instalación nuevas antenas (3 modelos) en total: 1200 APs Instalación y configuración controladores centrales y software de gestión Importación de mapas: Ekahau > Cisco Prime Configuración básica antenas y situación en mapas Duración: 8 meses

19 Validación Nueva Red Wifi

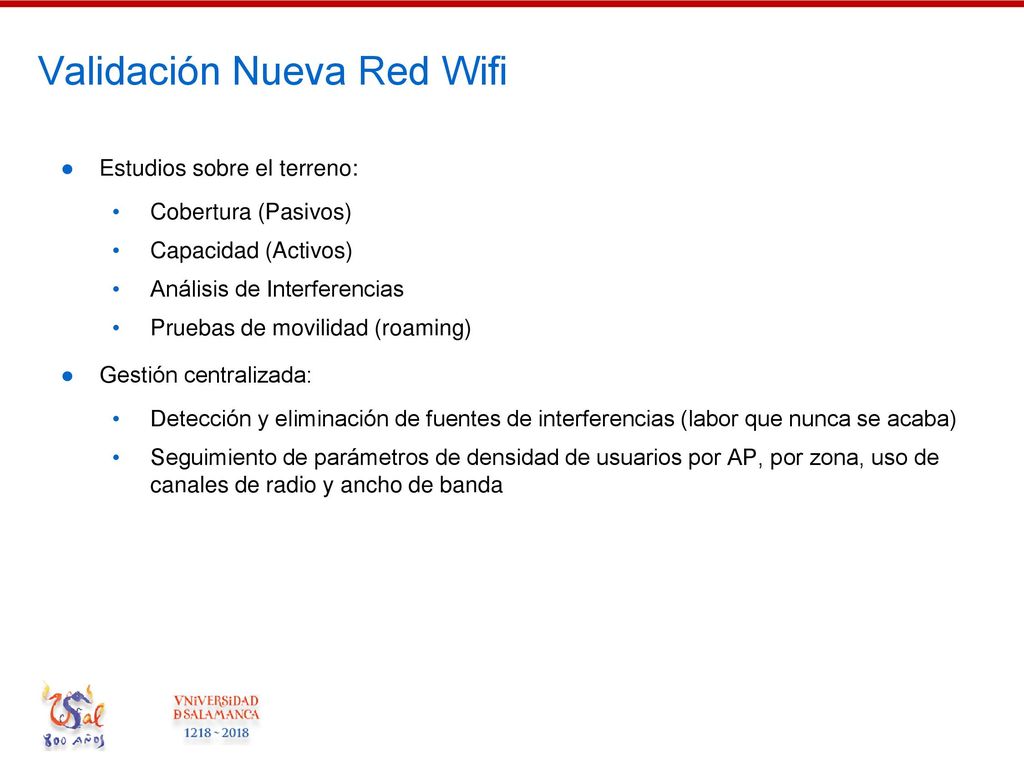

Estudios sobre el terreno: Cobertura (Pasivos) Capacidad (Activos) Análisis de Interferencias Pruebas de movilidad (roaming) Gestión centralizada: Detección y eliminación de fuentes de interferencias (labor que nunca se acaba) Seguimiento de parámetros de densidad de usuarios por AP, por zona, uso de canales de radio y ancho de banda

20 Ajustes Parámetros de Radio, Movilidad y Capacidad

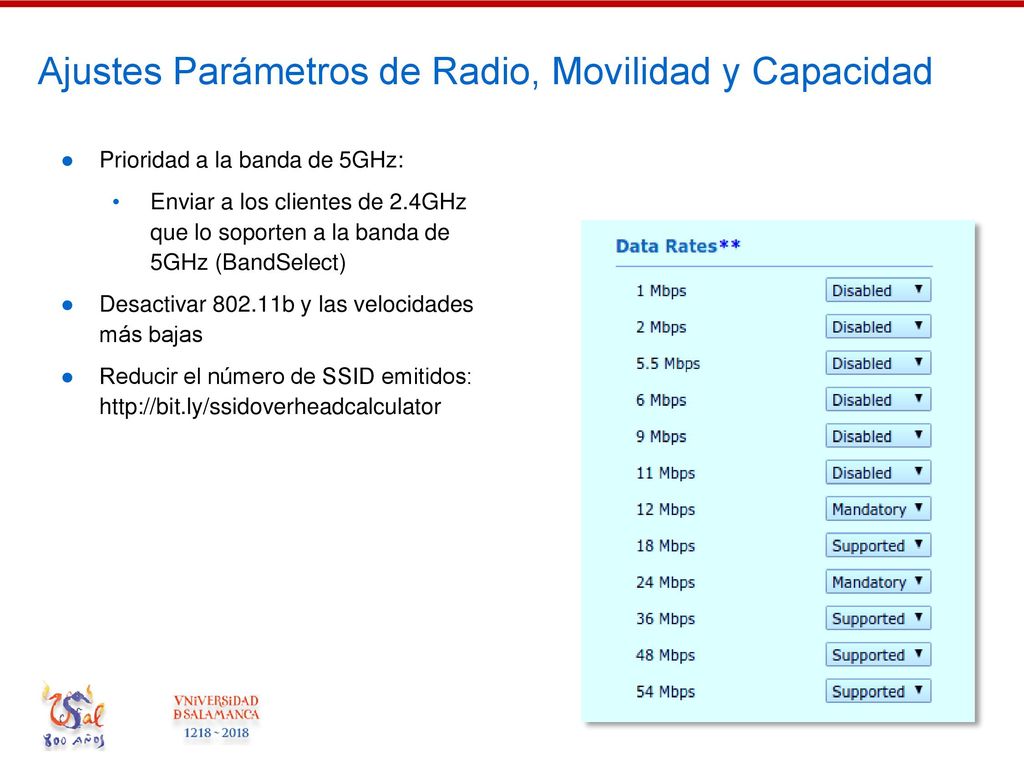

Prioridad a la banda de 5GHz: Enviar a los clientes de 2.4GHz que lo soporten a la banda de 5GHz (BandSelect) Desactivar b y las velocidades más bajas Reducir el número de SSID emitidos:

21 Ajustes Parámetros de Radio: Canales

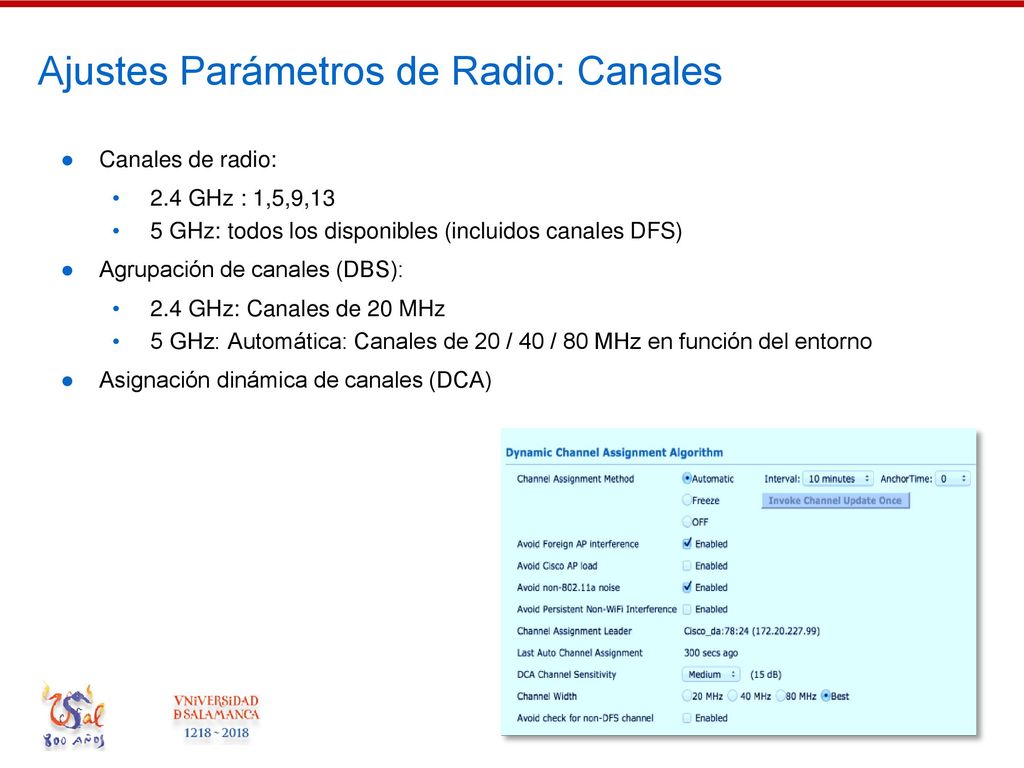

Canales de radio: 2.4 GHz : 1,5,9,13 5 GHz: todos los disponibles (incluidos canales DFS) Agrupación de canales (DBS): 2.4 GHz: Canales de 20 MHz 5 GHz: Automática: Canales de 20 / 40 / 80 MHz en función del entorno Asignación dinámica de canales (DCA)

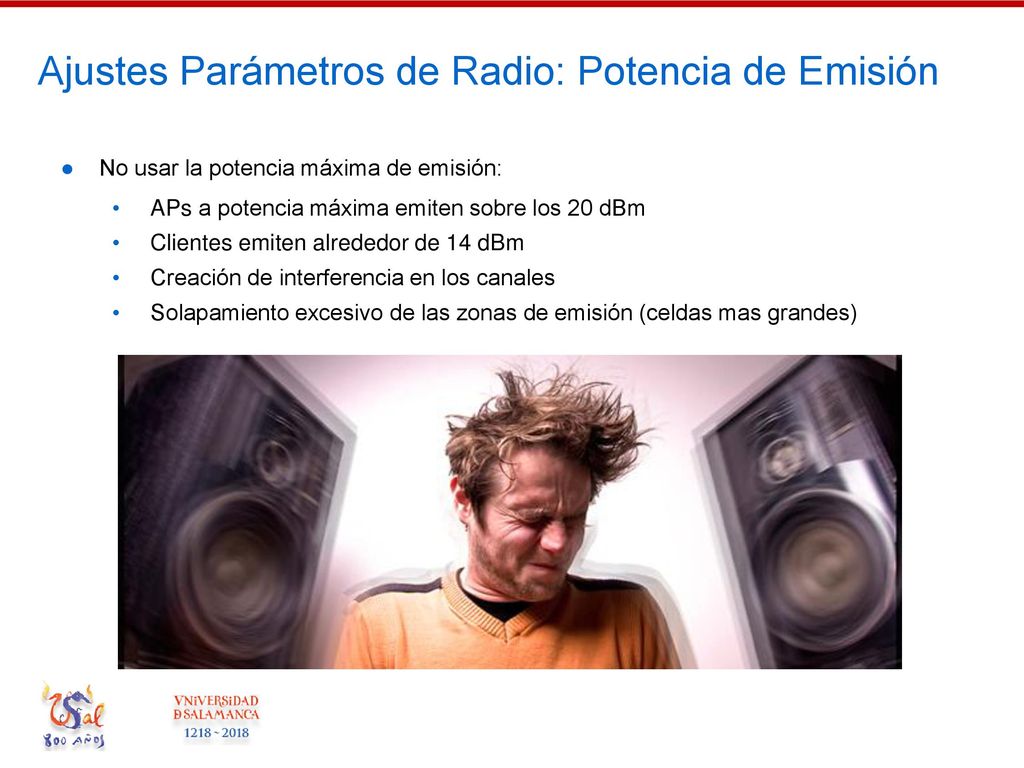

22 Ajustes Parámetros de Radio: Potencia de Emisión
No usar la potencia máxima de emisión: APs a potencia máxima emiten sobre los 20 dBm Clientes emiten alrededor de 14 dBm Creación de interferencia en los canales Solapamiento excesivo de las zonas de emisión (celdas mas grandes)

23 Potencia de Emisión de los Clientes

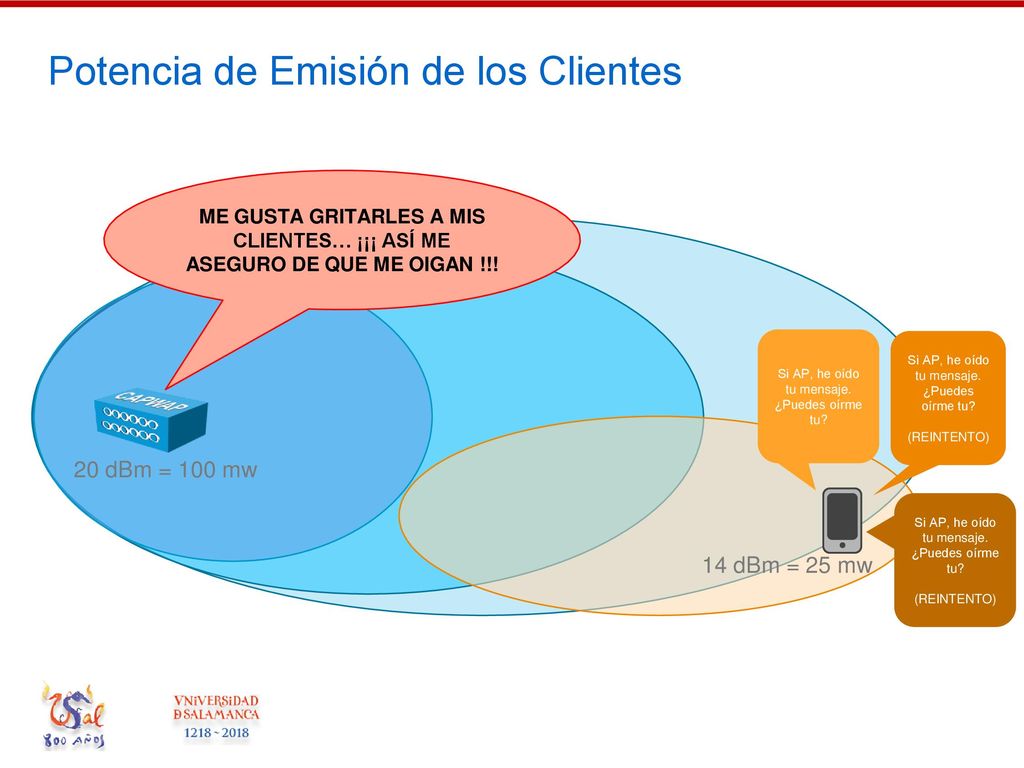

ME GUSTA GRITARLES A MIS CLIENTES… ¡¡¡ ASÍ ME ASEGURO DE QUE ME OIGAN !!! Si AP, he oído tu mensaje. ¿Puedes oírme tu? Si AP, he oído tu mensaje. ¿Puedes oírme tu? (REINTENTO) 20 dBm = 100 mw Si AP, he oído tu mensaje. ¿Puedes oírme tu? (REINTENTO) 14 dBm = 25 mw

24 Ajustes Parámetros de Radio: Potencia de Emisión

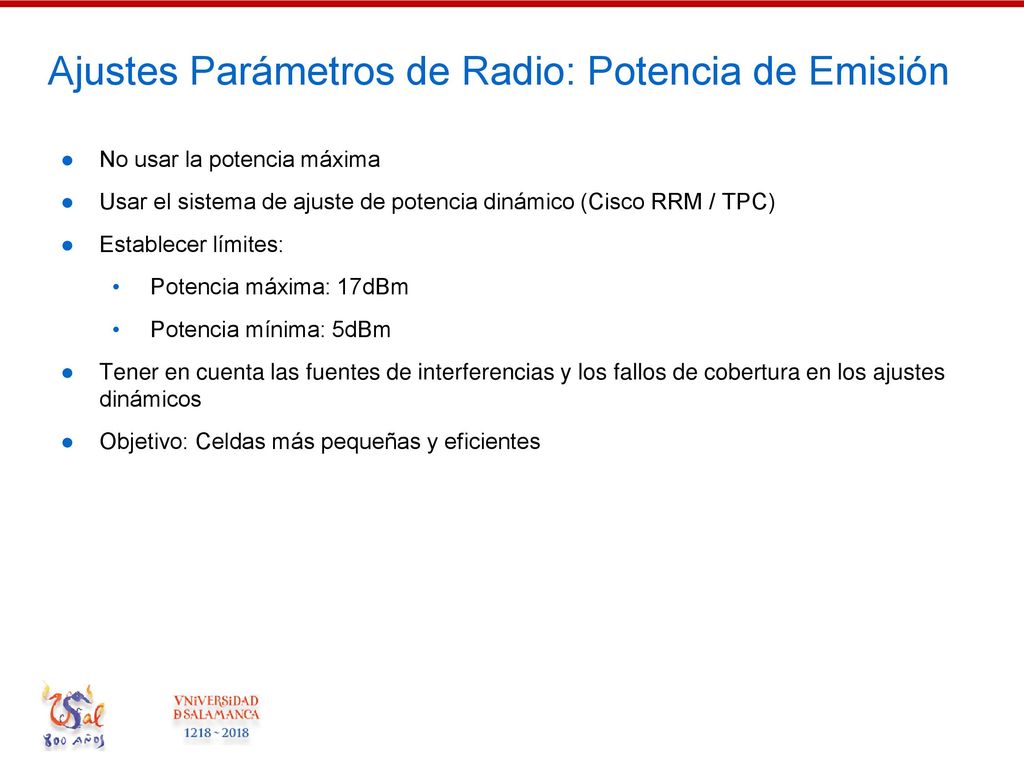

No usar la potencia máxima Usar el sistema de ajuste de potencia dinámico (Cisco RRM / TPC) Establecer límites: Potencia máxima: 17dBm Potencia mínima: 5dBm Tener en cuenta las fuentes de interferencias y los fallos de cobertura en los ajustes dinámicos Objetivo: Celdas más pequeñas y eficientes

25 Perfiles de Radio Frecuencia

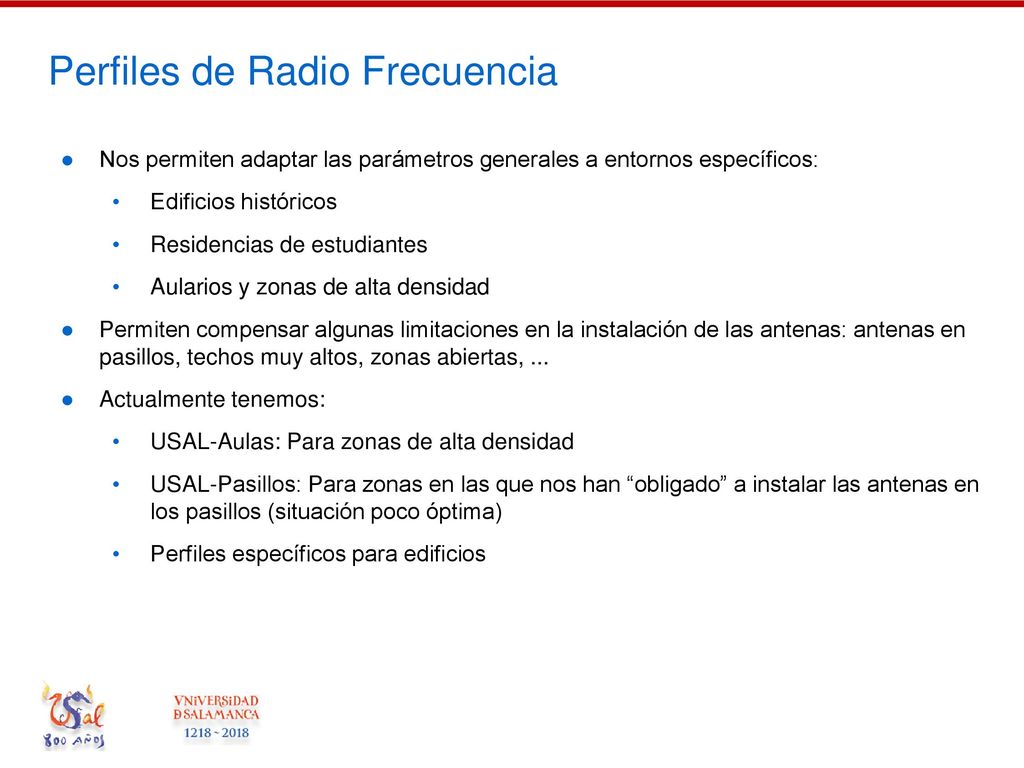

Nos permiten adaptar las parámetros generales a entornos específicos: Edificios históricos Residencias de estudiantes Aularios y zonas de alta densidad Permiten compensar algunas limitaciones en la instalación de las antenas: antenas en pasillos, techos muy altos, zonas abiertas, ... Actualmente tenemos: USAL-Aulas: Para zonas de alta densidad USAL-Pasillos: Para zonas en las que nos han “obligado” a instalar las antenas en los pasillos (situación poco óptima) Perfiles específicos para edificios

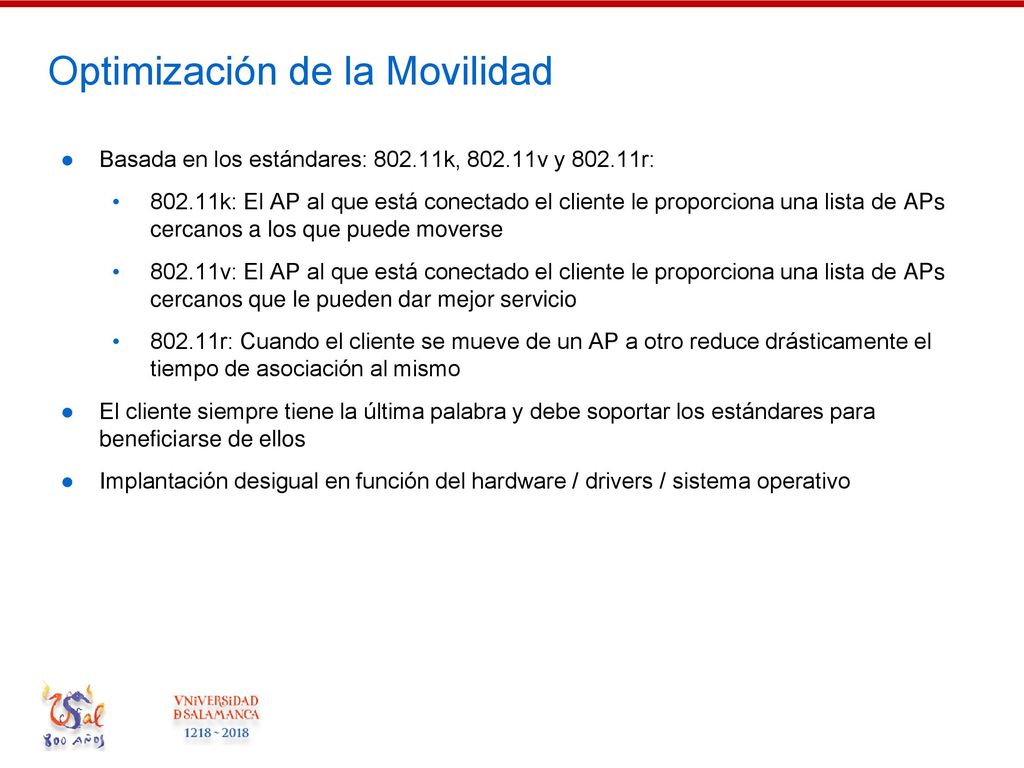

26 Optimización de la Movilidad
Basada en los estándares: k, v y r: 802.11k: El AP al que está conectado el cliente le proporciona una lista de APs cercanos a los que puede moverse 802.11v: El AP al que está conectado el cliente le proporciona una lista de APs cercanos que le pueden dar mejor servicio 802.11r: Cuando el cliente se mueve de un AP a otro reduce drásticamente el tiempo de asociación al mismo El cliente siempre tiene la última palabra y debe soportar los estándares para beneficiarse de ellos Implantación desigual en función del hardware / drivers / sistema operativo
